Как дома из СИП-панелей выдерживают сибирские морозы?

Как дома из СИП-панелей выдерживают сибирские морозы: ответы на популярные вопросы

Зима в Сибири – прекрасное, но достаточно суровое время года. Зачастую столбик ртутного термометра держится на отметке -20 ˚С, а ночью, соответственно, опускается еще ниже. Но бывают и исключения, когда даже днем может быть -30 ˚С, а то и еще морознее. И из-за этого у желающих построить дом из СИП-панелей возникает резонный вопрос «А как они будут выдерживать суровые сибирские морозы?». Ответим на него в этой статье.

Есть отопление – будет тепло?

Любое строение, в котором есть источник тепла, способно нормально переносить низкие температуры. Будь то многоэтажный дом с центральным отоплением или деревенский сарай с печкой-буржуйкой – там будет, в той или иной степени, тепло.

Но вернемся к СИП-панелям. Канадские дома отличаются высокой степенью герметичности, так как в них нет щелей, а места стыков панелей грунтуются и пароизолируются. Это означает, что при правильном обустройстве системы отопления зимой в доме будет достаточно тепло – без сквозняков и прочих неприятностей, которые запускают холодный воздух.

Но ведь стены очень тонкие – как они могут сохранять тепло?

Существует ошибочное мнение, что чем толще стена дома, тем теплее он будет. Это одновременно и правда, и ложь. Все зависит от конкретного материала. К примеру, если взять дом из кирпича и дом из брусьев, то у первого стены будут толще, чем у второго, но более теплым, несомненно, окажется деревянный. Точно так же и с СИП-панелями – они тонкие, но очень плохо проводят тепло, сохраняя его внутри помещений.

Интересный факт: термическое сопротивление СИП-панелей сопоставимо с этой же характеристикой у стен из деревянных брусьев толщиной почти 55 см. Это делает канадские дома не только очень теплыми, но и экономичными, ведь затраты на их отопление заметно ниже, чем для жилищ из других материалов.

Несмотря на относительно небольшую толщину стен, дома из СИП-панелей рассчитаны на эксплуатацию в условиях экстремально низких температур – до -50 ˚С. Но даже если термометр покажет -55 ˚С или -60 ˚С, дом, как и его обитатели, не замерзнет. Лишь ненамного увеличатся затраты на отопление.

А как же свежий воздух?

Многих пугает, что из-за герметичности в дом совсем не будет поступать свежий воздух. Это так, но ведь для этой выполнения этих задач есть вентиляционная система. Если она спроектирована правильно, то воздух будет обновляться своевременно, поддерживая оптимальную температуру внутри помещений.

Кроме того, существуют специальные клапаны на окна, которые отвечают за циркуляцию и транспортировку воздушных масс между улицей и домом. С такими устройствами не потребуется постоянно держать окна в режиме проветривания и «выпускать тепло».

А если сделать большие или панорамные окна, то тоже будет тепло?

Большие окна – это красиво. А еще это способ сделать комнаты более светлыми – такая вот экономия на электричестве.

Но с советских времен закрепилось мнение, что устанавливать большие окна в Сибири – это большая ошибка, ведь с ними в доме будет холодно. Спешим успокоить и обрадовать – это мнение уже давно устарело и стало ошибочным. Современные пластиковые окна с двух- трех- и четырехкамерными стеклопакетами гораздо более герметичны, чем деревянные окна, которыми пользовались раньше. Поэтому сейчас нет поводов беспокоиться, что дом с большими окнами будет холодным.

Высокое качество окон и их правильная установка гарантируют, что в доме будет тепло, даже если окно будет занимать половину стены. И, конечно же, немаловажную роль при этом играют прочностные характеристики СИП-панелей.

А насколько долговечен утеплитель?

СИП-панели содержат слой утеплителя, который не дает усадки. Это означает, что даже через 5 и 10 лет панель будет продолжать так же хорошо сохранять тепло внутри помещений.

Но самое главное – канадские дома хорошо выдерживают не только суровые морозы, но и достаточно жаркое лето. Панели отличаются высокими энергосберегающими свойствами, поэтому зимой в них уютно и тепло, а летом – комфортно и прохладно.

Хотите построить дом из СИП-панелей? Звоните нам по номеру вверху страницы или оставляйте заявку на создание индивидуального дизайн-проекта. Также на сайте можно найти готовые проекты каркасных домов.

Дом из СИП-панелей – оптимальный вариант для регионов с холодной зимой и жарким летом!

Как построить дом из СИП панелей самому

Строительство » Статьи » Как построить дом из СИП панелей самому

до 100 м²

до 200 м²

до 300 м²

Спецпредложения Все проекты Подобрать по параметрам

до 100 м²до 200 м²до 300 м²

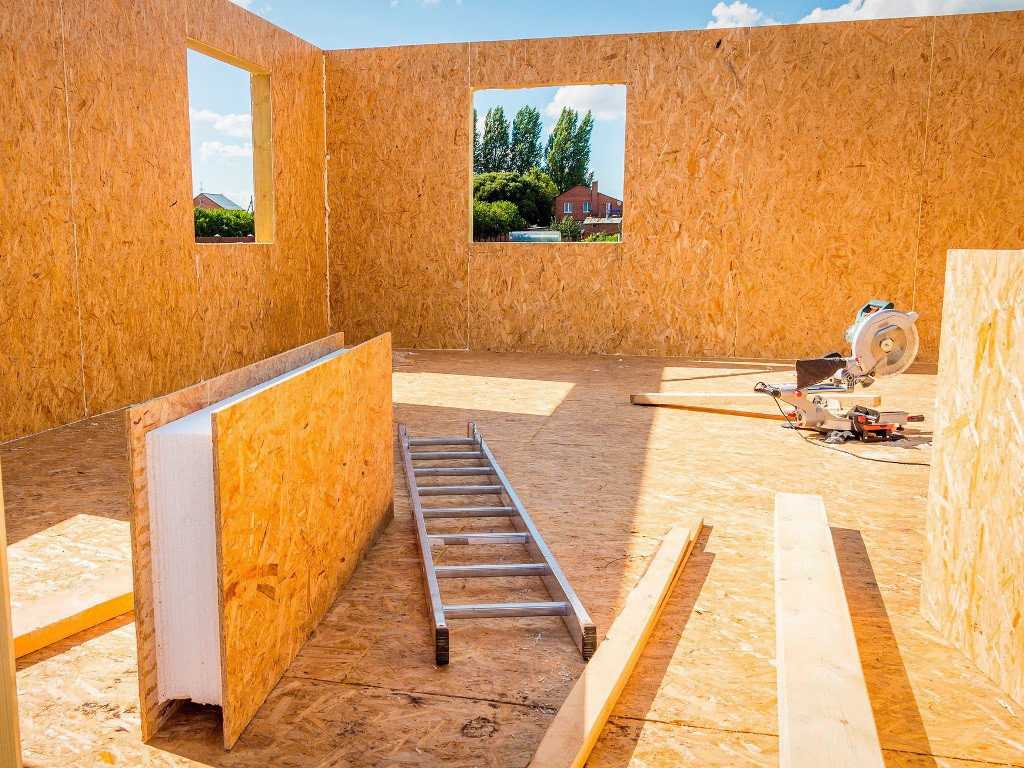

Процедура монтажа строений из СИП панели, может казаться непреодолимо сложным процессом, однако это лишь первоначальное впечатление. В реальности, располагая детальным руководством и несколькими рекомендациями от знающих профессионалов «Службы Строительных Заказов», можно возвести качественный СИП дом. И ниже мы представляем именно такую памятку, с указанием обязательных моментов, о которых необходимо помнить при воздвижении СИП панельного дома.

Сборка СИП панелей инициируется с фиксации конструкционного бруса на винтовой фундаментной основе и только поверх закрепленных элементов бруса, монтируются SIP панельные перекрытия.

По границе монтажа стеновых компонентов СИП панелей, закладывается доска, которая будет служить для них креплением.

Непосредственно возведение стеновых комплектующих СИП панелей, следует начинать с простого углового соединения, закрепляя их с помощью внутренних стоек.

Стыковочные соединения стеновых частей СИП панелей, необходимо обработать монтажной пеной, а оконные и дверные отверстия, точнее проемыукрепляются конструкционной доской.

По завершению этапа монтажа стеновых SIP панелей начального, то есть первого этажа, поверх них выкладывается система из панельных перекрытий и обвязочного бруса.

Поверху обвязочного бруса, производится крепление конструкционной доски и уже далее происходит монтаж последующего этажа.

Если в проекционные расчеты заложен вариант утепленной кровельной системы, то СИП панели крайне желательно применять порядка 12 мм — то есть с толщину ОСП.

Завершив работы с кровлей, можно приниматься к этапу отделочных работ фасадной части и внутридомовой площади дома.

1. При наличии должной квалификации монтаж конструкции дома возможно выполнять и вдвоем, однако если применяются панели свыше 200ммили по длине превышающую 2500, крайне желательно иметь бригаду минимум из 4 работников.
2. Внутридомовые перегородки желательно закладывать в проект также сип панельные – это удобней, прочнее, безопасней сточки зрения возможности возгорания и попросту теплее.
3. Чем меньше возможных стыковых соединений, тем более устойчивей и прочнее сама конструкция будущего дома. Необходимо помнить о стандартных размерах СИП панели – она 1250мм.
4. Касательно метода соединений “термовставок” – то есть менее толстые SIP панели применяются на соединении заменяя брус, то данный метод способен устранить мостики холода, которые зачастую образуются на стыках. Деревянная стойка имеющая 150мм ширину, как таковая обладает незначительной теплопроводностью и при морозе стыковочный шов панелей на такой деревянной стойке не склонен к промерзанию и не способствует образованию конденсата, что характерно при применении конструкционных элементов на основе металла либо стекла. Исходя из вышеизложенного, необходимо с крайней осторожностью и предусмотрительностью относится к конструкциям, в основу которых заложен металлический каркас. Суммарно, процентный показатель теплосопротивления стен при применении термовставок увеличивается малосущественно, порядка 3%, а ресурс добротности стены понижается!
5. Определяя параметры и размеры фундаментной основы и обвязки, возникает планомерный вопрос – имеет ли смысл оставлять “дилатационый” зазор на границе стыка панели (порядка 3мм)? Выходит, что общая длина стены, имеющая 8 панелей из теоретических расчетов должна иметь размер более 10м ориентировочно на 2см. Однако при самосильной сборке, лучше не принимать во внимание дилатационный зазор, ведь выдержать предельно точно предполагаемый монтажный зазор практически нереально, все равно где-то по любому он будет больше или меньше.
   Всегда будет возможность несколько подрезать крайнюю панель, в случае излишнего размера и не состыковкой в обвязке. Данный подход позволяет исключить крайне неприятные ситуации и случаи когда крайняя панель, в силу неправильных или непродуманных расчетов, несколько недостает до угла. Конечно хорошо если под рукой будут запасные панели. Наши специалисты компании “Строим Счастье Здесь” всегда дают рекомендации закладывать размеры крайних панелей несколько длиннее (на 5-6см) относительно проектных расчетов.
6. Следует не забывать, сто ОСП панели обладают допустимой погрешностью, порядка 3мм/1м, исходя из этого существует рекомендация последнюю панель сопоставлять и подгонять уже по месту.
7. Подбирая разновидность фундаментной основы для СИП панельного дома мы настоятельно рекомендуем своим клиентам обратить внимание на винтовые сваи. Исходя из небольшого веса дома им не страшен температурный перепад. При существенном сцеплении промерзшего грунта с бетонной основой столба при диаметре 25см и углубленного на полтора метра, будет воздействовать выталкивающая перпендикулярная сила порядка 8 тонн!
8. Фундаменты на сваях с высоким ростверком, обладают немаловажным преимуществом и достоинством – сваи, как таковые, не препятствуют вентиляции подпола, что крайне важно относительно долговечности эксплуатационной службы перекрытий на деревянной основе, к которым собственно и относятся SIP панельные перекрытия.
9. Касательно ленточного мелкозаглубленного фундамента, на основе монолитного железобетона, то он рассчитан на эксплуатацию на основе принципа “плавающая плита”. Значение мелкозаглубленный ленточный фундамент подразумевает низкую, то есть лежащую на грунте верхнюю часть фундамента без использования свай. Одним из основных рисков при использовании плавающих фундаментов, есть вероятность неравномерного пучения грунтов. Исходя из данной вероятности обустраивая плавающие фундаменты, грунтовую подушку под ним замещают или укрепляют непучинистым песком. Также к недостаткам ленточного фундамента следует отнести затруднительную вентиляцию подполья.
10. При использовании бетонного фундамента, инженерные коммуникации просчитываются до заливки, как правило выводы оставляются у наиболее низкой стороны ландшафта участка.
11. Закладку анкерных болтов в бетонный фундамент до заливки лучше не производить, гораздо практичней это сделать непосредственно в момент самого монтажа обвязки.
12. По прошествии работ по раскладке и выравниванию, обвязочный брус закрепляется анкерными болтами. Если не производить крепление, то по ходу дальнейших работ, существует вероятность сдвига обвязки и градус углов уже не будет являться прямым, чего допускать нельзя.
13. После завершения работ с выставлением углов обвязочного бруса, при помощи перфоратора либо промышленной дрели делаются отверстия в бетонной конструкции сквозь обвязочный брус и закладываются анкерные болты сечением не меньше 12мм.
14. Если есть уверенность в собственных силах и монтаж СИП панельного дома вы планируете проводить своими усилиями, непременно следует продумать и учесть каждую мелочь и деталь, в особенности какие части дома будут иметьSIP панельные составляющие. Наиболее просты в монтаже стены, далее по уровню сложности, следуют внутридомовые перегородки и в завершении, самым затруднительным этапом является крыша. Следует отметить, что здесь самым простым и проверенным годами, является типичная стропильная система с утеплителем.
    Если в ваши планы и проектирование входит утепленная СИП панельная кровля, то крайне обязательным будет изучение надлежащей документации, а также просмотр данного ролика, либо подобного ему.
15. Использование СИП панели при монтаже нулевого либо чердачного перекрытия, а также крыши, в полной мере обосновано и оправдано, в первую очередь их невероятно высокими теплоизолирующими характеристиками и способностями. Такие перекрытия не нуждаются в обустройстве чернового пола. Чистовые, то есть финишные напольные покрытия, вроде ламинатной доски либо линолеума, укладываются непосредственным образом на основание SIP панельного перекрытия.
16. Задумались о строительстве мансарды? Тогда будьте готовы к существенному объему предстоящих работ и многосложным расчетам при раскрое. Однако располагая грамотно составленным и продуманным проектом, такое мероприятие как мансарда, будет выглядеть не такой уж сложной и хитроумной задачей.
17. Нижнее перекрытие а также элементы крыши из СИП панели, крайне удобно монтировать при размерах не превышающих стандартных размеров длины – 2500 и 2800мм. В случае попадания стыков панелей на опору, вы избавитесь от излишней работы по подгонке панелей. Это следует учитывать при начальных работах связанных с закладкой фундамента.
18. СИП панель, относится по своим конструкционным характеристикам к стеновым панелям, с присущими ей возможностями справляться с достаточно существенными продольными нагрузками. Говоря о SIP панели применяемой в качестве перекрытия, особых преимуществ выделить сложно, хотя прочность на изгиб достаточно высока. Нижние и средние элементы перекрытия строения, должны обладать не только возможностью справляться с высокими нагрузками, а и одновременно быть довольно жесткими (не иметь сильного прогиба). Касательно пола, то он должен быть устойчив и не производить впечатление “гуляющего под ногами” основания. Перекрытие требуемой жесткости гораздо проще и практичней создать из балок приемлемого и подходящего размера.
19. СИП панели для перекрытий не редко производят несколько более узкими, порядка в два раза, где то 625мм. Стыкуются они на балках, это говорит что основополагающим и несущим элементом СИП панельного перекрытия, остается та самая деревянная балка. Жесткость такой балки зависит не столь от площади сечения, как от формы и высоты, 200мм панели хороши для пролетов не превышающие 4м, однако если пролеты имеют размеры превышающие длину самой SIP панели, то надежность перекрытия попадает в прямую зависимость от балок, то есть на поперечных стыках панелей нагрузка целиком возлагается на балки. По данной причине, пролеты имеющие длину превышающую 5м, от перекрытий в основе которых будут СИП панели лучше воздержаться, так как шаг балок в 625мми высоте 200мм несколько великоват. Согласно общепринятых нормативов (СНиП) допустимо возможный пролет для балок размером 200х100мм и шаге 625мм должен быть менее 5м.
20. В случае если балки для перекрытия монтируются при шаге 625мм, как и в перекрытии на основе СИП, то плиты ОСП, которые нашиты с обеих сторон балки будут выполнять функцию полки двутаврового сечения у балки, даже без вклеенной пенополистирольной сердцевины. Сами плиты ОСП, применяемые в качестве обшивки для балок перекрытия, распиливать полосами по ширине 625мм нет потребности, в отличии от СИП.
21. При примененииSIP панели в качестве перекрытия следует не забывать, что она располагается поверх балок перекрытия, а не зажимается промеж ними.
22. Кровельные покрытия крайне не рекомендуется настилать непосредственно поверх СИП панели, не оставляя вентиляционных отверстий и зазоров, это препятствует выходу испарины из СИП панельных сооружений наружу. На просторах интернета достаточно информации о плачевных последствиях не продуманных действий в данном вопросе. Если вы намереваетесь произвести монтаж мягкой кровли непосредственным образом на СИП панель, крайне обязательным является пароизоляция стыков панелей по обе стороны помещения внутри и снаружи. Как вариант можно использовать герметизирующую самоклеющуюся ленту.
23. Совсем иное положение относительно нижнего перекрытия, глухая герметизация подпола крайне нежелательна, в данном случае необходима обильная вентиляция.
24. Заботясь о внешней защите самих ограждающих элементов конструкций непосредственно от влаги, применяются особые паропроницаемые мембраны, именуемые ветрозащитой, их функция оберегать конструкцию от пагубного влияния атмосферных осадков и воздействия ветров, при этом не противодействовать выходу паровых образований наружу
25. Основополагающее требование устройства ограждающих конструкций – это паропроницаемость. Однако здесь крайне важная особенность – она должна формироваться внутри помещения и выходить наружу, то есть на улицу. В противном случае, при относительно легком входе пара в помещение и его стесненном и обременительном выходе, он останется в ограждающей конструкции, увлажняя и разлогая строительный материал.
26. Согласно европейских стандартов, панели первого этажа надлежит применять высотой 2800мм, для последующего 2500мм.
27. СИП панельные перекрытия монтируются на обвязке фундамента. А конструкция обвязки находится в прямой зависимости от типа применяемого фундамента. Применяя винтовой фундамент, функцию обвязки выполняет массивный брус, порядка 200/200мм, вдобавок прикрепляемый к оголовкам свай для достижения дополнительной жесткости. Для ленточных либо столбчатых фундаментов с ростверком, в качестве обвязки допустимо применение простой доски. Обвязке следует быть выполненной неукоснительно по уровню, с соблюдением точно заложенных размеров и углов, потому как эта часть является будущим наружным периметром дома. Впоследствии на этой обвязке и собирается перекрытие.
28. На уже готовом перекрытии по границе будущих стен, производится крепление направляющей закладной доски, крепеж лучше производить самонарезающими шурупами. Сама же закладная доска имеет вид заурядной обрезной доски, размерами 50 на 150мм, располагающей несколько закругленными краями. Для крепежных работ направляющей доски и перекрытия, вполне пригодны 90мм саморезы с наличием крупного шага.
29. Как вам известно монтаж СИП панельных конструкций следует производить от угла, обращая повышенное внимание на соотношение уровня и четкости размера угла. Исходя из того что первый угол всегда является основополагающим, а соответственно и последующие панели унаследуют его уровень.
30. В местах дверных и оконных отверстий в СИП панелях применяют доску равную глубине выборки, во избежание дополнительных мероприятий по устранению излишнего пенополистирола.
31. Панель не вызывает сложности при обработке, однако лучше использовать электроинструмент, наподобие циркулярки, либо электролобзика. Сам пропил следует осуществлять с обоюдных сторон относительно ОСП панели, далее пройти пенополистирол применяя тонкое лезвие либо проволоку.
32. После разреза необходимого размера панели, следует вырезать излишний пенополистирол на необходимую глубину.

Наибольшее количество отходов и мусора остается при удалении пенополистирола прибегнув к помощи болгарки с особой насадкой или же простого лома и ножовки (наглядно видно на видео).

Идеальным выбором для подобных целей будут терморезаки (Мы располагаем данным инструментом для Вас )смотри видео.

33. Сам терморезак нес ложно соорудить самому. Для подобных целей понадобится зарядное устройство используемое в автомобилях, с наличием ручного регулирования силы тока около 10A, так же небольшой отрез нихромовой проволоки сечением примерно 1мм

Далее экспериментально подбираем силу тока, при увеличении тока нить из проволоки накаляясь с легкостью проникает сквозь пенополистирол. Две металлические пластины закрепляются на деревянном бруске к которым закрепляется провод с нихромовой проволокой. Вот и весь механизм – простой и крайне эффективный.

34. Все имеющиеся соединительные зазоры в СИП панелях подлежат доскональному заполнению монтажной пеной. Для подобной цели израсходуется порядка половины объема 750 мл. емкости баллона из расчета на одну стандартно размерную SIP панель. Соответственно если на строение закладывается планируемое количество допустим 60 панелей, следовательно необходимо закупить порядка 35-40 баллонов монтажной пены.
35. Весь объем работ по сборке соединений желательно производить при помощи самонарезающих шурупов минимальной длиной 51мм, их понадобится порядка 110-130 единиц на одну панель.
36. Бота плит OSB зачастую обработаны уникальным составом, способствующим защите от пагубного воздействия влажной среды. Сами плиты обладают довольно стойкими характеристиками к возможному влиянию влаги, однако это не относится к свежим распилам, поэтому крайне желательно не допускать прямого попадания осадков, например дождя.
37. СИП панель не относится к числу разборных, все коммуникационные разветвления крепятся снаружи, либо поверх чистового обшивочного слоя. Крайне удобно трубы и проводку размещать в перекрытиях или же использовать для подобных целей фальшпол.
38. Любые стройматериалы пригодные для отделочных работ деревянных и кирпичных строений, приемлемы также для СИП панелей. Особо часто падает выбор на сайдинг либо вагонку, но иногда облицовывают и декоративными панелями, имитирующими кирпич и натуральный природный камень.
39. Не следует пренебрежительно относиться к принятым нормам относительно вентилируемых фасадов. В случае если отделочные работы предполагают непосредственное нанесение облицовочного материала на поверхность СИП панели, следует надлежащим образом позаботиться об предотвращении попадания влаги на саму панель. Ведь в основу SIP панели заложена практически на 97% древесина.
40. В случае попадания осадков на дом который в процессе постройки и еще не имеет крыши, то данный факт для СИП панелей не имеет пагубных последствий, та как они обладают влагостойкими характеристиками, однако нужно быть готовым что несколько недель в доме возникнет повышенная влажность. Процесс высыхания возможно ускорить за счет простого проветривания.
41. В зимний период СИП панельные дома необходимо протапливать не выборочно а полностью, это поможет избежать перепада температурного режима и как следствие, конденсатных образований.

Теперь вы имеете четкое и полное представление как построить дом из СИП панелей собственными усилиями!

Наш коллектив “Службы Строительных Заказов” искренне надеется что представленные простые правила окажут вам неоценимую помощь при возведении дома основанного на технологии СИП. Как зачастую показывает практика, сегодня большой процент людей имеет желание и рвение к собственноручному участию в строительстве дома. Это похвальное и правильное стремление! Строительство собственного дома – это дело несомненно увлекательное, полезное и достойное мужского внимания.

Как SIP упрощают STC: использование структурных изолированных панелей для поддержания мира в отелях и многоквартирных домах

Изоляция из графитового полистирола (GPS) повышает R-значения структурных изолированных панелей (SIP) более чем на 20 процентов. Как и в случае с традиционными SIP-панелями, панели можно использовать в стенах и крышах.
Все изображения предоставлены Premier SIP

Джо Пасма, PE
В книге доктора Сьюза How the Grinch Stole Christmas главный герой говорит, что он сварлив из-за «шума, шума, шума, шума. “от его соседей. Любой, кто останавливался в отеле или жил в многоквартирном доме и терпел телевизоры, стереосистемы, храп и разговоры о других, может сопереживать. В Соединенных Штатах самая распространенная жалоба постояльцев отелей — на них приходится 65 % — это шум от других постояльцев.

Признавая, что шум может вызывать раздражение на близком расстоянии, в соответствии с Международными строительными нормами и правилами (IBC) от 2015 г. в некоторых случаях требуются меры по ослаблению звука. IBC Раздел 1207.2 гласит:

1207.2 Воздушный звук
Стены, перегородки и полы/потолки, отделяющие жилых единиц и спальных единиц друг от друга или от общественных или служебных помещений [должны иметь класс звукопропускания STC] не менее 50 или не менее 45 при полевых испытаниях для воздушного шума при испытаниях в соответствии с ASTM E90 [ Стандартный метод испытаний для лабораторных измерений потерь при передаче воздушного звука в строительных перегородках и элементах ]. Проходы или отверстия в строительных узлах для трубопроводов; электрические приборы; встроенные шкафы; ванны; софиты; или нагревательные, вентиляционные или вытяжные каналы должны быть герметизированы, облицованы, изолированы или обработаны иным образом для поддержания требуемых характеристик. Это требование не распространяется на входные двери; однако такие двери должны плотно прилегать к раме и подоконнику.

Уровень шумоподавления 50 означает, что громкая речь не слышна, а стереозвук слышен слабо. Для высококлассных отелей и роскошных кондоминиумов, где люди ожидают особенно тихих интерьеров, проектные группы часто ориентируются на рейтинги STC выше кода, такие как STC 55 или 60.

Способы ослабления звука через стены, полы и потолки включают добавление массы и компонентов развязки. к сборке, чтобы уменьшить пути, по которым может распространяться звуковая энергия. В легком коммерческом строительстве с каркасной рамой требование кода STC 50 традиционно достигается одним из двух способов. Первый заключается в установке двух рядов стоек 2×4, расположенных в шахматном порядке между гранями стены, с укладкой звукопоглощающего материала с одной стороны для STC 55. Второй способ – возведение двойной стены на общей плите пола 2×6, с поглощающий материал с обеих сторон, что соответствует стандарту STC 57. К сожалению, оба эти типа сборок с каркасом из стержней требуют много времени и материалов.

Альтернатива SIP
Для упрощения строительства стен STC 50+ был разработан новый тип сборки с использованием структурно-изолированных панелей (SIP).

В качестве монолитных стеновых блоков с непрерывной изоляцией и меньшим количеством зазоров для герметизации, чем в каркасном каркасе, SIP воздухонепроницаемы и эффективно поглощают окружающий шум. Однако сами панели менее эффективно блокируют низкочастотные звуки.

Чтобы преодолеть это препятствие, в новом наборе стеновых конструкций используются запатентованные зажимы, гипсокартон и изоляция из стекловолокна, которые прошли независимые испытания и получили оценки STC 48, 52, 58 и 59. . Сердцем каждой сборки является стандартный SIP, состоящий из изолирующего пенопластового сердечника и обшивки из ориентированно-стружечной плиты (OSB) с обеих сторон. Непосредственно к одной стороне панелей прикреплена гипсокартонная плита типа X толщиной 16 мм (5/8 дюйма). С другой стороны клипса крепится к СИП винтом. Шляпные каналы затем защелкиваются в зажиме, и 16-мм гипс Type X крепится к шляпному каналу.

SIP-панель толщиной 89 мм (3 ½ дюйма) с пенопластом, гипсокартоном, системой зажимов и стекловолоконными панелями обеспечивает высокий класс звукопередачи (STC).

Зажим сводит к минимуму площадь контакта различных слоев сборки, помогая разъединить сборку и уменьшить передачу звука, в то время как вся сборка создает массу, блокирующую звук. Дополнительное звукопоглощение достигается путем добавления 64-миллиметровой (2 ½ дюйма) изоляции из стекловолокна между SIP и гипсом в пространство, образованное зажимом. Сборки ненаправленные, поэтому зажим можно установить на любой стороне стены, которую предпочитает архитектор.

Использование одного слоя гипса на каждой стороне SIP позволяет собрать либо STC 48, либо STC 52, в зависимости от типа зажима, используемого для крепления к SIP OSB. Удвоение гипса с обеих сторон повышает шумоподавление до STC 58 или STC 59.(опять же, в зависимости от используемого клипа), что значительно выше порогового значения IBC STC 50.

Сборки с двойными слоями гипса также достигают предела огнестойкости в течение одного часа, что добавляет еще одно измерение производительности там, где требуется стена с часовым пределом огнестойкости. Тем не менее, для тех внутренних перегородок, которые не нуждаются в огнестойкости, однослойные гипсовые конструкции хорошо работают, поскольку они по-прежнему соответствуют стандартам STC 48 и STC 52.

Лабораторные испытания рейтинга STC для стен SIP.

Все эти сборки SIP значительно проще построить, чем обычные типы стен, используемые для достижения рейтинга STC 50 или выше. Это связано с тем, что подрядчики могут быстро установить секции стеновых панелей SIP длиной до 7,3 м (24 фута), что может помочь им решить проблему нехватки рабочей силы, с которой они сталкиваются. Панели высотой от пола до потолка можно просто установить на место для очень быстрого процесса сборки. Затем узел зажима позволяет быстро установить смещенную гипсокартонную плиту.

Еще один шаг вперед в SIP
В то время как внутренние стены с рейтингом STC являются новым применением SIP, популярность панелей для высокоэффективных ограждающих конструкций продолжает расти. SIP обеспечивают непрерывную изоляцию с небольшим количеством тепловых мостов, если таковые имеются, и уменьшенным конвективным образованием петель внутри стенового узла. Теперь доступен новый тип жесткого пенопластового сердечника, который еще больше повышает R-значения панелей. Эти сердцевины представляют собой графитовый полистирол (GPS), который представляет собой изоляционный материал на основе вспененного полистирола (EPS), который включает высокочистый графит в полимерную матрицу EPS (изоляционный валик). Графит повышает коэффициент R изоляции, отражая тепловую энергию, особенно при понижении температуры.

Изоляция GPS, используемая в SIP, обеспечивает два основных преимущества. Во-первых, он повышает R-значения панели более чем на 20 процентов по сравнению с традиционными SIP. Во-вторых, в некоторых случаях специалисты по строительству могут указывать более тонкие панели (, например, для крыш), при этом соблюдая требования энергетического кодекса. Это, в свою очередь, может снизить стоимость перевозки, а также размер и толщину аксессуаров, таких как крепеж и пиломатериалы (при необходимости).

Заключение
СИП успешно применяются во всех видах жилого и коммерческого строительства уже несколько десятилетий. Панели в основном использовались для изготовления высокоэффективных ограждающих конструкций зданий, но на основе обширных исследований и испытаний теперь они адаптируются для других строительных применений, в том числе в качестве звукопоглощающих внутренних стен. Другие недавние достижения включают дальнейшие улучшения изоляционных пенопластовых наполнителей SIP, обеспечивающие еще большую энергоэффективность.

Джо Пасма, PE, является техническим менеджером Premier SIP от Insulfoam, подразделения Carlisle Construction Materials. Он имеет более чем 35-летний опыт работы в строительной отрасли, включая проектирование конструкций, разработку продуктов и применение принципов строительной науки. С ним можно связаться по адресу [email protected].

Акустика EPS GPS Полистироловые профили Структурная теплоизоляционная панель

Что такое структурно-изолированные панели (SIP) и почему вы должны их рассматривать? | Сияющие дома

Марисса Уиллитс / 4 августа 2021 г.

Несмотря на то, что использование структурно-изолированных панелей (SIP) началось более 85 лет назад, SIP находятся на переднем крае методов строительства в 21 веке и далее. Структурные изолированные панели представляют собой высокоэффективную строительную систему, которая может использоваться как для жилого, так и для легкого коммерческого строительства. Панели состоят из жесткой пеноизоляции, зажатой между двумя листами ориентированно-стружечной плиты (OSB). SIP используются для возведения стен и крыши, что означает отсутствие традиционных «шпилек» или ферм, составляющих оболочку и структурные компоненты здания.

SIP могут быть разработаны практически для любого здания. В результате получается здание, чрезвычайно энергоэффективное и прочное. Давайте остановимся на ключевых элементах конструкции SIP и ее преимуществах.

Тепловые характеристики

Стеновые и кровельные системы SIP изготавливаются путем размещения и соединения отдельных готовых панелей на месте. Для панелей могут быть выбраны различные R-значения в зависимости от климатической зоны здания. Хотя элементы каркаса необходимы для соединения панелей вместе, а внутри некоторых панелей могут потребоваться конструкционные перемычки или колонны, SIP обеспечивают почти НЕПРЕРЫВНУЮ изоляцию стен и кровельных систем, экспоненциально уменьшая «тепловые мосты», которые возникают через элементы каркаса традиционной конструкции. методы.

Несущие балки используются на коньках крыши и в опорных точках, чтобы обеспечить непрерывную плоскость кровельных панелей. Еще одной причиной исключительных тепловых характеристик SIP является воздухонепроницаемость. Это опять же потому, что в сборке НАМНОГО меньше «стыков», через которые может проникать воздух. Кроме того, в соответствии со стандартной спецификацией процесса строительства SIP все стыки и
соединения между панелями герметизируются. По данным Ассоциации структурных изолированных панелей (SIPA), известно, что SIP примерно на 50% более энергоэффективны, чем традиционные «стержневые» каркасы. Лабораторные испытания, проведенные Национальной лабораторией Ок-Ридж (ORNL), показали, что испытания дверей с воздуходувкой показали, что испытательная комната SIP в 15 раз более герметична, чем ее деревянная рама 9Аналог 0002 с изоляцией из стекловолокна.

Структурные характеристики

Структурные изолированные панели также обладают преимуществом в отношении прочности. Структурные свойства SIP аналогичны стальным W-образным балкам. Обшивка OSB с каждой стороны панели действует как полка балки, а жесткий пенопластовый сердечник действует как стенка. Эта конструкция дает преимущество по сравнению с обычным каркасом при обработке сжимающих нагрузок в плоскости. Фактически, согласно SIPA
, несущая площадь SIP эквивалентна зданию с каркасом 2×10 с шагом 16 дюймов по центру (обычный каркас 2×4 или 2×6 с шагом 16 дюймов по центру).

Новый строительный проект Radiant Homes в Миннесоте с использованием технологии SIP.



Лучшее качество воздуха

Мы уже упоминали о способности SIP-конструкций создавать воздухонепроницаемые оболочки зданий. Это позволяет полностью контролировать внутреннюю среду за счет расчетного наружного воздухообмена, увлажнения/осушения и распределения воздуха без нежелательной инфильтрации воздуха и пара, что более характерно для традиционного каркаса с минимальным кодом. Это также означает, что уменьшение роста плесени и грибка в здании SIP намного проще.

Устойчивое развитие

Поскольку SIP-системы очень энергоэффективны, как мы уже говорили, из этого следует, что SIP-здание в конечном итоге будет потреблять меньше энергии, чем его аналоги, что положительно скажется на окружающей среде за счет снижения уровня CO2. Кроме того, SIP производят гораздо меньше строительных отходов во время установки, чем традиционные методы каркаса, благодаря точному проектированию и производственному процессу, используемому для минимизации отходов. Наконец, согласно SIPA, в процессе производства SIP используется значительно меньше энергии по сравнению с традиционными методами каркаса.

Время установки

На этапе проектирования проекта SIP создается подробный пакет документов для установки панели; каждая панель маркируется, и учитывается каждая деталь соединения. Это обеспечивает плавную установку и сводит к минимуму количество вопросов, которые могут возникнуть на месте. Все производители SIP и SIPA утверждают, что это приводит к более быстрой установке каркаса, чем традиционные методы. Фактически, SIPA заявляет, что должным образом обученная бригада по установке SIP может сократить время возведения каркаса на 55% по сравнению с обычным деревянным каркасом. По нашему опыту, это будет зависеть от общей сложности дома, доступности сайта и наличия опытных установщиков SIP на местном рынке труда.
