Сборка раздвижных алюминиевых окон: Инструкция по сборке алюминиевых раздвижных окон и рам Provedal (Проведал)

alexxlab 05.06.2021 Нет комментариев

Содержание

алюминиевые раздвижные системы для балконов своими руками

Как собрать алюминиевое раздвижное окно

Раздвижные алюминиевые окна не только создают уютную атмосферу в доме, но и не занимают лишний свободный сантиметр пространства при открывании. Из-за прочности алюминиевых профилей раздвижные окна надежны и долговечны, а также имеют максимальную светопропускную способность. Такие окна прекрасно смотрятся в любом интерьере.

Подобные шкафу-купе, раздвижные окна – идеальный вариант для балконов и лоджий. Они не мешают свободному передвижению по маленькому помещению. Можно на балконе устроить целую оранжерею, заставив подоконник цветами, при этом, не заботясь о постоянной перестановке вазонов при открытии окна. Створка раздвижного окна снабжена специальным замком, который фиксирует окно в закрытом положении, защищая квартиру от пыли и атмосферных осадков.

В данной статье пошагово рассмотрим, как самостоятельно собрать алюминиевое раздвижное окно.

Что нужно знать перед сборкой раздвижных окон из алюминия

Очень важно перед тем, как собрать алюминиевое раздвижное окно, осмотреть поверхность стеклопакета и рамы на образование трещин и царапин.

Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено.

Приступая к монтажу раздвижных окон из алюминия, нужно аккуратно демонтировать старое окно с подоконником и подготовить оконный проем.

Рекомендуем рассмотреть в качестве варианта безрамное остекления балкона или лоджии, а также обратить внимание на выносное остекление балкона, которое поможет вам увеличить пространство. Однако, не стоит забывать про минусы, которыми обладает тот или иной тип остекления. Например, если Вы хотите чтобы балкон зимой был теплым, безрамное остекление в таком случае не подойдет.

Деревянную раму от старого окна необходимо перепилить в нескольких местах, чтоб легче было снять конструкцию с оконного проема. Затем, поддев фомкой места пропила, аккуратно удалить.

Подоконник удаляется с помощью зубила и молотка.

Демонтировав старую конструкцию, с оконного проема удаляются оставшиеся осколки бетона и детали крепежей. Сильно поврежденные, а также перекошенные проемы выравниваются цементным раствором и оставляют до полного его затвердения.

Перед монтажом раздвижных окон из алюминия лучше прогрунтовать проем.

Схема сборки алюминиевых раздвижных окон – общий ход работ

Установка рамы

Монтаж раздвижных окон из алюминия начинается с установки рамы. На видеоролике, представленном ниже, подробно показан процесс сборки рамы алюминиевых раздвижных окон.

1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.

2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно.

Чтобы не запутаться со штапиками, их можно пометить маркером.

3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.

4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.

5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.

Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.

Установка створок алюминиевого окна

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.

1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.

2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.

Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.

Аналог алюминиевых раздвижных окон — окна Slidors с пластиковым профилем. Такой вид остекления считается теплым, хоть и менее эффективен, чем стандартные металлопластиковые окна. Однако для остекления балконов и лоджий Слайдорс зарекомендовал себя как наиболее оптимальный тип.

3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.

Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.

4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.

5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.

6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.

Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров. Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.

Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.

Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.

Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.

Раздвижная алюминиевая оконная конструкция выделяется не только долговечностью и прочностью, она способствует созданию нестандартных по форме конструкций. Как дополнительные комплектующие, к окнам предлагаются отливы, роллеты, москитные сетки. Заказывая алюминиевое раздвижное окно, поинтересуйтесь заранее о комплектности.

Как собрать раздвижное окно из алюминиевого профиля

Современные оконные рамы из алюминиевого сплава приобретают все большую популярность. Они надежны, долговечны и эстетичны, соответствуют самим строгим санитарным нормам. Чаще всего их установку доверяют профессионалам, но самостоятельный монтаж не так уж и сложен. Давайте рассмотрим, как правильно собрать алюминиевые раздвижные окна своими руками.

Раздвижные конструкции используются в условиях ограниченного пространства. Это лучшая модель для установки на балконах или лоджиях. Рама открывается по принципу «купе», что очень удобно для этих помещений.

В квартирах применяют «теплый» вид алюминиевого профиля, снабженный внутри вставками из теплоизолирующего материала.

Принцип работы и преимущества раздвижных окон

Такие системы иногда зовут слайдинговыми окнами. Их открытие осуществляется за счет передвижения створок на роликах по направляющим. На одном профиле может размещаться сразу несколько направляющих, что дает возможность установить до 5 створок.

При выборе такого окна пристальное внимание следует уделить механизму роликов: самые долговечные снабжены оболочкой из полимерных материалов.

Система раздвижных окон имеет целый ряд преимуществ:

  • За счет использования алюминия, из которого изготавливаются рамы, конструкция мало весит.
  • Прочность материала позволяет сделать створки окна неширокими, поэтому они пропускают больше света.
  • Стеклопакеты и полые профили улучшают тепло- и звукоизоляцию окна.
  • Устойчивость алюминия к воздействию внешней среды делает окно долговечным.
  • Роликовая система не требует наличия свободного пространства в помещении для полноценного функционирования окна. Вместе с тем становится возможным совместное использование глухих и открывающихся оконных проемов.
  • Специальное покрытие делает внешний вид окна эстетичным и привлекательным.
  • Простая конструкции удобна в использовании и легко ремонтируется.
  • При применении запорной арматуры, например шпингалетов, защелок или даже замков, такие окна обеспечат безопасность жилища.

Демонтаж старой рамы, подготовка проема

Перед установкой окна нужно убрать старую раму и подготовить оконный проем.

Рамы из дерева перепиливают в нескольких местах. Для этого удобнее всего использовать электрический лобзик, но сгодится и обычная столярная ножовка. Элементы рамы убираются при помощи небольшого ломика. Используя зубило и молоток, удаляют плиту подоконника.

Проем нужно очистить от бетонных осколков, старого крепежа. Если он сильно поврежден или перекошен, потребуется выравнивание цементным раствором. К следующему этапу можно переходить только после полного затвердевания выравнивающей смеси.

Перед монтажом тщательно проверьте комплектность изделия и внимательно ознакомьтесь с прилагаемой инструкцией. В большинстве случаев в комплект поставки отдельно входят рамы, стеклопакеты и фурнитура.

Процесс установки рамы

Схема установки раздвижных окон следующая:

  • Если окна уже собраны, из них достают стеклопакеты, снимают створки.
  • Для того чтобы в дальнейшем прикрепить раму к стене, сверлятся отверстия, в которые вворачиваются шурупы. Рекомендуется нанести маркировку на снимаемые штапики. Это поможет установить их обратно и не перепутать.

  • В оконном проеме при помощи клиньев по уровню выставляется рама. Регулировку ее положения и предварительную фиксацию производят при помощи клиньев. При этом нельзя допускать изгиба рамной конструкции.
  • Закрепив на стене дюбелями анкерные пластины, прикручивают раму к ним при помощи саморезов: один из них вворачивается в стену, а другой – в профиль окна. Щели заделываются монтажной пеной. Можно использовать для крепления анкерные болты. Но так существует риск повредить поверхность профиля.

Если промежуток между рамой и стеной превышает 5 мм, то используют дополнительные пластины. Одной пены в этом случае будет недостаточно.

  • После затвердевания пены (обычно на это уходит около двух часов) срезаются ее излишки, а также удаляются клинья. Отверстия от них запениваются, после высыхания убирается лишняя пена.

Производится установка подоконника и отлива:

  • Внешний периметр рамы оклеивается специальной лентой. Она непроницаема для воды, но пропускает воздух.
  • К нижнему краю рамы крепится отлив. Все зазоры заполняются пеной. Берется пауза на время ее затвердевания. После этого срезают излишки малярным ножом.
  • Внизу рамы есть специальный паз. Туда вставляется подоконник и выравнивается при помощи строительного уровня.
  • Зазор между подоконником и стеной заполняется пеной, а промежутки между ним и рамой окна заделываются силиконовым герметиком.
  • После высыхания пены убираются ее выступающие излишки.

Монтаж и регулировка створок

Переходим к установке направляющих, створок со стеклами.

  • Подготавливают направляющие: измеряют раму по горизонтали и отпиливают профили нужной длины. Места срезов зачищаются от шероховатостей при помощи наждачной бумаги или напильника.
  • Направляющие фиксируются саморезами на верхнем и нижнем крае рамы. Шаг крепления – 30 см.
  • Выполняется сборка створок: в них вставляются стеклопакеты.

Проще всего собрать три части створки в виде буквы «П», лежащей на боку. Стекло предварительно оклеивается уплотнителем из резины, который на углах надрезается. После вставки стеклопакета аккуратно прикручивается вторая боковая стойка.

  • Ролики закрепляются в ее нижней части, на расстоянии не менее 5 см от края створки. Лучше использовать при этой операции отвертку, а не шуруповерт, чтобы не раздавить их.
  • По всему периметру створки в пазы крепят специальный щеточный уплотнитель – шлегель, – щетинки которого должны быть повернуты друг к другу. Сам шлегель должен на 2–3 мм выступать за границы створки.

  • Собранную створку необходимо вставить в раму сначала в верхние направляющие, а потом роликами – в нижние.
  • Подъем створок, если они плохо закрываются, можно отрегулировать при помощи винта. Он расположен снизу в торце створки.

Винт поворачивается посредством шестигранного ключа. Для подъема створок его вращают по часовой стрелке, для опускания – против.

  • Регулируют всю фурнитуру, добиваясь ее безукоризненной работы.

Процесс остекления балкона откатными алюминиевыми окнами показан на видео.

Раздвижные алюминиевые окна несложно установить самостоятельно. Четкое соблюдение инструкций и правил монтажа гарантируют долгую и безотказную эксплуатацию.

Делай сам 16

Делаем своими руками

Как собрать раму своими руками

Алюминиевая балконная рама

Спор о том, рама из какого профиля лучше подходит для остекления балкона, можно вести достаточно долго, причём у каждого производителя найдутся свои весомые аргументы. Давайте попробуем вкратце разобраться, на каком материале остановить свой выбор.

Итак, если вы планируете в дальнейшем утеплять балкон, то однозначно потребуется теплое остекление, которое подразумевает использование однокамерного (как минимум) или двухкамерного стеклопакета.

Пластиковая рама из 3-х или даже 5-ти камерного профиля будет стоить намного дешевле алюминиевого тёплого профиля серий ЭК-57 или ЭК-69. Но пластик проигрывает алюминию по многим показателям (эстетическим и техническим), особенно если речь идёт об остеклении балкона большой площади.

Если утепление балкона не планируется, то дешевле использовать раздвижную алюминиевую балконную раму из «холодного» профиля «Татпроф», «КраМЗ», «Проведал» и т.п. Они имеют низкую цену, удобны в перевозке и просты в монтаже. Вот один из примеров, как собрать раму своими руками.

К торцам верхнего и нижнего профиля приклеиваем уплотнитель (идёт в комплекте). Нижний (фото 1)

и верхний (фото 2)

профили отличаются наличием боковых стенок (не путайте). Сначала берём нижний профиль, приставляем к нему боковой (фото 3).

Обратите внимание на расположение перегородок боковых профилей. В данном случае (вариант с четырьмя створками) профили расположены «зеркально». При изменении количества створок, боковые профили могут располагаться не «зеркально».

Закрепляем профили саморезами (фото 4).

Прежде чем установить верхний профиль, вставляем ответную планку замка (фото 5).

После сборки вставить её будет невозможно. После того как створки и замки будут установлены, закрепим её шестигранным ключом на необходимой высоте (фото 6).

Устанавливаем верхний профиль (фото 7).

Створка сначала вставляется в верхний (фото 8),

затем в нижний профили (фото 9).

Регулировка уровня створки, по необходимости, делается шестигранным ключом на снятой створке (фото 10).

Вставляем замок, надавив пальцем на «язычок» внизу (фото 11).

Рама готова (фото 15).

Переставить «язычок», а также провести его регулировку можно с помощью того же шестигранного ключа (фото 12, 13, 14).

Основные нюансы утепления раздвижных окон на лоджии и балконе своими руками

Раздвижные окна представлены обширным выбором и имеют различия по материалу, особенностям работы и характеристикам. Цена раздвижных окон для балкона зависит от функционального назначения изделия. Основная их задача – оптимизация полезной площади без утраты качества и внешнего вида.

Окно из алюминиевых системных профилей

Разновидности остекления раздвижных конструкций

Учитывая конструкционные характеристики и принцип действия, окна возможно разделить на виды:

  • Конструкция с рельсовыми профилями. Створки изделия совершают ход непосредственно по профилю. Для удобного использования рядом с активным компонентом окна имеется неактивная фрамуга.
  • Раздвижные устройства. Для распахивания окна его следует потянуть с небольшим усилием на себя, после чего фрамуга легко раздвинется.

Важно! Откатная конструкция является оптимальной вариацией для остекления лоджий, поскольку такого рода изделия имеют отличные теплоизоляционные свойства благодаря свое герметичности.

По типу применяемого материала для профиля выделяют следующие виды окон:

  • Откатные пластиковые окна. Такая конструкция является самой распространенной, поскольку славится работоспособностью, эксплуатационными качествами и доступностью. Сдвижные окна из пластика имеют долгий срок эксплуатации, стабильны к воздействию наружных факторов и не требуют особого ухода. Отдельные изготовители при производстве таких окон устанавливают в «скелет» изделия добавочную арматуру, которая способствует укреплению пластикового окна.
  • Деревянные конструкции. Довольно привлекательны, но имеют существенный недостаток – подвергаются воздействию внешних факторов. При избытке влаги профиль из древесины имеет свойство деформироваться, что негативно сказывается на функциональности раздвижных систем. Раздвижные окна из древесины находятся в одной ценовой категории с алюминиевыми прототипами.
  • Алюминиевый профиль. Такой материал имеет отличные характеристики и стойкость к возникновению ржавчины. Благодаря наличию таких характеристик, алюминиевые окна являются наилучшей вариацией для остекления лоджий. Алюминиевый блок имеет длительный срок эксплуатации и выделяется экологичностью материала. Алюминиевое раздвижные окна монтируют, как правило, при холодном остеклении.

Читайте также: Слуховые окна на крыше – назначение и правила оборудования

Положительные черты алюминиевого раздвижного остекления

К неоспоримым достоинствам раздвижных окон из алюминия относятся следующие:

  • окна препятствуют попаданию влаги благодаря плотному примыканию створок;
  • отменная износостойкость;
  • ветрозащищеннось;
  • простота использования. Окна не требуют особого ухода, достаточно протирать конструкцию;
  • надежность от проникновения.

Алюминиевые раздвижные системы на лоджии – конструктивные характеристики

Необходимо учитывать натяжение болтов, саморезов, которые закрепляются непосредственно в основании конструкции, поскольку алюминий подвержен механическому воздействию.

Прессованный алюминий придает конструкции легкость и прочность, а полиэфирная порошковая облицовка предохраняет раму балкона от атмосферных осадков. Порошковое покрытие профиля имеет стандартный белый цвет.

Важно! Профиль для складных окон представляет собой целостную раму. Створки изделия производят ход по направляющей, которая прочно крепится к основанию бетонной перегородке балкона. Для плавного хода колес лучше приобретать роликовое устройство с прорезиненным основанием.

Для вывода конденсата, который образуется в проемах направляющего профиля, предусмотрены специальные отверстия. Такое оснащение препятствует замерзанию конструкции и механизма, что способствует продлению эксплуатационного срока всей конструкции.

Алюминиевые системы для балконов бывают следующих типов:

  • Откидные. Алюминиевая раздвижка располагается вдоль створки, обеспечивая режим «проветривания».
  • Откатные. Алюминиевые раздвижки на балконе монтируются в горизонтальном положении вдоль направляющего полотнища.
  • Поворотные. Такого рода остекление оснащается специальной фурнитурой шарообразного типа, которая может производить вращение как вовнутрь, так и наружу.
  • Глухое остекление. Такой вид остекления балкона применяется, если это зона, которая мало эксплуатируется.

Утепление откатных оконных конструкций на балконе

Для эффективного использования остекленного балкона наилучшим вариантом является применение откатных систем. Но здесь возникает немаловажный вопрос, как и чем утеплить раздвижные окна на балконе?

Прежде всего, чтобы утеплить балконные сдвижные изделия, необходимо учитывать принцип их работы. Распахиваться оконные блоки могут по следующим принципам:

  • Перемещение фрамуг по параллельным направляющим профилям при помощи колесиков.
  • Фрамуга сначала выдвигается прямо, и лишь потом происходит ее сдвижение в сторону.
  • Ход створки производится в верх по отвесам.

Безусловно, можно поручить утеплить оконные сдвижные фрамуги профанам, но это влетит в «копеечку» и не всегда результат будет хорошим.

Важно! Все манипуляции по утеплению балкона с остеклением можно произвести собственноручно. Главным условием является проведение всех работ в теплое время.

При произведении работ не стоит упускать из виду технику безопасности, также следует изучить технологию и учесть все вероятные результаты проведения изоляционных работ при наличии гарантийного срока изделия.

Ход работ по утеплению:

  • Подготовительные манипуляции. Такая работа предусматривает удаление старого герметика либо пены. Также нужно удалить грязь и жир с поверхности.
  • Определение мест попадания холодного воздуха. Установить их можно при помощи руки либо огня зажигалки. Для уплотнения используют пену, герметик либо скотч.
  • Кроме рамного контура, утеплить можно линию примыкания профиля с подоконником, откосы, отливы.
  • Нужно оценить техническое состояние механизма, при помощи которого производится распахивание, поскольку в большинстве случаев утрата тепла случается из-за неверного монтажа либо эксплуатации окон.

Уплотнитель имеет свойство изнашиваться

Важно! Причиной потери тепла может стать изношенность уплотнителя, при замене которого все проблемы исчезают.

Раздвижные окна на балкон и лоджию — как делается монтаж в 14 фотографиях и как осуществляется уход

Окна-купе на балконе и лоджии экономят место

Читатели часто интересуются как снять раздвижные пластиковые окна на балконе или лоджии и как установить новые. Ключ же к ответу на эти вопросы кроется в знании правил монтажа. Поэтому, я предлагаю вам ознакомиться с алгоритмом установки на одном конкретном примере, где конструкция из алюминия устанавливается на лоджии. Помимо этого, вы узнаете о достоинствах окон-купе и сможете посмотреть видео в этой статье.

Окна-купе

Установка, регулировка и ремонт пластиковых и алюминиевых окон делается практически одинаково. То есть, принцип сборки и установки конструкции остаётся таким же, только меняется материал для рамы.

Монтаж окна

Можно сказать, что установка своими руками раздвижного окна на балкон или лоджию делается довольно просто, но при этом нужно соблюдать определённые правила. В данном случае мы будем монтировать конструкцию на лоджию, но по ходу описания я буду делать ремарки на разницу с монтажом на балконе.

Через доску делаем отверстия в ограждении

Фиксируем доску дюбелями с шурупами к ограждению

Вне зависимости от того, будем мы монтировать алюминий или ПВХ, теплые или холодные профили, нам нужно основание, и в данном случае мы будем использовать для этого доску 30-40 мм, которую нужно будет прикрутить к ограждению дюбелями. Вы видите, что сделать это несложно — сверлите сквозь доску отверстия и загоняете туда дюбели, которые фиксируете толстыми и длинными шурупами.

На балконе в таких случаях делается подрамник из металлических профилей, а крепёж осуществляется не в доску, а в металл — всё то же самое, только меняется материал основания.

Сборка алюминиевой рамы

Если окно у вас будет из алюминиевого профиля, то раму придётся собрать по месту монтажа — так гораздо удобнее, а вот ПВХ уже собрано и вам останется только навесить створки и вставить стеклопакеты. Для сборки все профили пронумерованы, поэтому нужно лишь скрепить их между собой шурупами, которые есть в комплекте.

А вот размеры рамы определяются ещё раньше — чтобы изготовить окно. Вам нужно снять их самостоятельно или пригласить представителя компании, которая будет изготавливать ваш заказ.

Ленточный крепёж поможет произвести первоначальную фиксацию

Если монтаж происходит на лоджии, то инструкция рекомендует использовать перфорированную ленту для временной фиксации – то есть в то время, пока вы прикручиваете эту ленту к профилю. Для того чтобы приподнять раму в проёме используются пластиковые регулировочные колодки — их также применяют и для подрамников, чтобы чётко выставить горизонталь.

Раскладываем части подоконника

Рамы у нас уже подготовлены, и можно разложить по ограждению и прикрутить к нему подоконник — в данном случае он будет из частей, но для балкона можно обойтись одной панелью, так как окна там гораздо меньше. Здесь у вас есть возможность прикрутить его саморезами к доске, но в подрамнике, естественно, нужно будет прикручивать к металлу.

В данном случае отлив устанавливается прямо поверх подоконника и в дальнейшем он прижмётся остеклением. Но я вообще-то сторонник отливов, которые прикручиваются непосредственно к раме — их не придётся заделывать силиконом, чтобы предотвратить затекание.

Сборка рамных секций

Теперь можно устанавливать раму — в нашем случае, так как проём достаточно большой, она состоит из нескольких секций. Эти секции прикручиваются сквозь профиль саморезамии к доске, а затем скручиваются между собой, как это показано на фото вверху. В подрамнике сборка происходит аналогичным способом, только прикручивать приходится к металлическому профилю.

Фиксируем верхнюю часть

Теперь нужно выровнять собранную конструкцию и для этого мы ранее прикручивали перфорированные полосы. Прикладываем уровень к профилю по вертикали и сверлим в нужных местах отверстия под дюбели. После крепежа верхней части фиксируем бока и задуваем зазоры монтажной пеной.

Вставляем козырёк поверх планок и прикручиваем его к ним саморезами по металлу — оставшийся промежуток вверху тоже желательно задуть монтажной пеной. Если у вас балкон, то козырёк устанавливается своими руками поверх подрамника, но это уже больше относится к конструкции балкона, а не к установке окна.

Мелкие зазоры нужно засиликонить

Монтажной пеной не задуть все зазоры, так как она подходит для щелей не менее 3 мм. То, что меньше вы можете заделать силиконовым герметиком.

Теперь остаётся только вставить створки — это сделать просто — вставляете верхнюю часть, слегка прижимаете створку вверх и вставляете нижнюю часть. Точно таким же способом вставляете и все остальные скользящие элементы. Здесь нет разницы между балконом и лоджией — отличается только цена, но это из-за размеров конструкции.

Установка москитной сетки

После сборки вам остаётся только установить москитную сетку, которую также называют » антикошка» и в данном случае вы видите упрощённый и, следовательно, более дешёвый вариант. Москитка вставляется точно так же, как и створка и с одной стороны прижимается подвижной створкой, а с другой — неподвижным профилем рамы.

Для защиты от солнца очень удобно использовать горизонтальные жалюзи на раздвижные окна на балконе и на лоджии. Они занимают очень мало места и легко фиксируются к пластиковой и алюминиевой раме.

Уход за раздвижными окнами

Средства для мытья окон

Теперь, давайте разберёмся, как помыть раздвижные окна на балконе снаружи и внутри:

  • если вы закрываете балкон или лоджию, значит, какая-то часть солнечного света остаётся недоступной для вашей комнаты и вам нужно по максимуму использовать ультрафиолетовое излучение;
  • для этого следует содержать стёкла в чистоте — даже незначительный слой пыли будет отсекать дневное освещение;
  • для мытья окон в таких случаях используются самые обычные бытовые средства для мытья стёкол;
  • помимо этого (жидких препаратов) вам понадобятся резиновые перчатки, губка, салфетки и склиз, так как вымыть окна снаружи в таких ситуациях крайне затруднительно;
  • конечно, если вы живёте не выше второго этажа, то вы можете вымыть окно с лестницы, но и то не всегда;
  • в таких случаях можно нанять бригаду мойщиков, которые спускаются на стропах и отлично обрабатывают вам каждый сантиметр, как стёкол, так и профилей, но это слишком дорого обходится;
  • для того чтобы помыть стёкла снаружи, вы можете использовать склиз на удлинённой ручке — таким приспособлением без труда можно достать для очистки любой сантиметр поверхности.

Заключение

Надеюсь, что вы поняли, как снимаются не только створки на раздвижных окнах, но и вся рама — это происходит точно так же, как и монтаж, только с точностью до наоборот. Приглашаю вас к обсуждению этой темы в блоге или в комментариях.

Видео по сборке и монтажу пластиковых и алюминиевых конструкций

Видео по сборке и монтажу пластиковых и алюминиевых конструкций

Нас часто просят наши клиенты предоставить видео или учебные пособия по сборке или монтажу пластиковых окон. В самое ближайшее время мы обязательно сделаем полный подробнейший курс по изготовлению пластиковых конструкций. А пока предлагаем Вам ознакомиться с материалами присутствующими во всемирной паутине. Мы постарались выбрать наиболее информативные и наглядные пособия. Желаем приятного просмотра.

Видео по сборке и монтажу ПВХ окон


Видео 1. Производство пластиковых окон

Видео 2. Монтаж пластиковых окон

Видео 3. Регулировка пластиковых окон

Видео 4. Замер пластиковых окон

Видео 5. Как выбрать пластиковое окно?

Видео 6. Сборка пластикового окна от начала и до конца

Видео 7. Инструкция по самостоятельной установки пластикового окна

Видео 8. Монтаж фурнитуры

Видео по сборки и монтажу алюминиевых конструкций системы Provedal


Видео 1. Сборка рамы 640 серии

Видео 2. Сборка створки 640 серии

Видео 3. Сборка всей конструкции 640 серии

Видео 4. Монтаж алюминиевой конструкции

Назад в раздел

Инструкции по эксплуатации и монтажу профиля С640 и P400 Provedal

Открыть инструкцию по монтажу в PDF

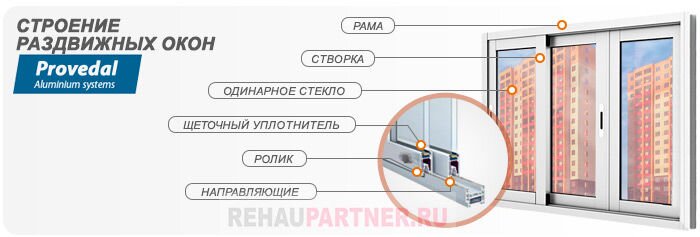

Технические характеристики испанской системы Provedal

  1. рама верхняя (60х35мм) толщина стенки 1.5 мм
  2. щеточный уплотнитель
  3. ролик на подшипнике в фторопластовой обойме
  4. рама нижняя (60х35мм) толщина стенки 1.5 мм
  5. отлив алюминиевый
  6. резиновый уплотнитель
  7. стекло 4 мм марки М
  8. створка (50х30мм) толщина стенки 1.5 мм
  9. рама боковая (60х32мм) толщина стенки 1. 5 мм


Номенклатура профилей Provedal

Система профилей С640 Provedal для производства раздвижных конструкций

Наименование

Назначение профиля

Сечение профиля

C640/01

Рама верхняя

С640/02

Рама нижняя

С640/03

Рама боковая

С640/10

Створка боковая

С640/11

Створка центральная

С640/12

Створка верх-низ

С640/30

Стыковочный профиль

С640/35

Рама широкая глухая

Сборка рам и створок раздвижной системы из профиля серии C640

Рамы С640/01, С640/02, С640/03 нарезаются на отрезной дисковой пиле, на раме С640/03 пробивают специальные отверстия, используя многофункциональную матрицу, установленную в пневматическом прессе, затем при помощи саморезов рамы легко крепятся, быстро и прочно соединяются между собой.

Створки С640/10, С640/11, С640/12 также соединяются с помощью саморезов, для этого в профилях С640/10 и С640/11 на концах выполняются технологические отверстия с помощью матрицы, что обеспечивает их соединение со створками верх-низ С640/12. Далее в створке С640/10 на копировально-фрезерном станке фрезеруются отверстия для замка-защелки (CI/23 или CI/25). Ответная часть замка-защелки крепится на боковой раме С640/03 с помощью винта. Технологические отверстия на створке закрываются пластиковыми накладками из набора КТ/30.



В нижней створке устанавливаются 2 регулируемых ролика, которые отвечают за плавное передвижение створки по раме.



Схема сборки рамы C640 Provedal

Схема сборки створки C640 Provedal





Система профилей Р 400 Provedal для производства распашных, откидных, поворотных, поворотно-откидных и глухих конструкций.

Ширина профиля 40 мм. Толщина стенки 1. 5 мм.

Сборка конструкций осуществляется на закладных вставках (уголки, сухари) без обжима,

что позволяет в случае необходимости легко производить демонтаж и монтаж в другом месте или изменить конструкцию.



Конструкция состоит из рамы (P400/01 или P400/11) и створки (P400/02; P400/07; P400/16; P400/17)

Наименование

Назначение профиля

Сечение профиля

P400/01

Рама узкая глухая

P400/02

Створка оконная

P400/04

Дополнение к центральной створке

P400/07

Импост

Р400/30

Штапик (зазор 8 мм)

Р400/31

Штапик (зазор 11 мм)

Схема сборки распашного окна P400 Provedal


Проведал позволяет производить не только обычные балконы и лоджии, но и более сложные конструкции, для чего существуют специальные профили-переходники и схемы сопряжения этих профилей.



Наименование

Назначение профиля

Сечение профиля

С640/33 Угол папа

С640/34

Угол мама

С640/36

Двутавр 60 мм

ESQU/02

Угол 90град. 60х60

Р400/74

Угол 90град. 40х60

Р400/97

Переходник с Р400 на С640

МOSQ/04

Профиль рамный для москитки

MOSQ/05

Направляющая москитной сетки

Углы также позволяют совмещать раздвижную серию С640 с глухой и распашной серией Р400.



Профиль серии P400 также позволяет собирать алюминиевые дверные конструкции.



Раздвижная система остекления Provedal (Проведал)


Provedal (Проведал) – это раздвижная система алюминиевых оконных профилей испанского производства. Самая популярная сфера применения на российском рынке в качестве холодного остекления на балконе или лоджии. Заказать и установить оконную систему Provedal следует только в том случае, если для данной площади не требуется теплоизоляции. Это только холодный вариант остекления, потому что алюминий имеет низкую теплопроводность.

Раздвижная конструкция Provedal в сборе


Трёхстворчатая раздвижная конструкция из алюминиевых профилей системы Provedal

Что такое система «Проведал»

Это алюминиевый профильный каркас, имеющий 2-е или 3-и направляющие, по ним перемещаются оконные створки. В случае необходимости, они могут фиксироваться специальными ограничителями. В конструкции с тремя направляющими есть возможность открытия всех створок одновременно. В системе имеется водосток в виде дренажа, что не позволяет влаги задерживаться внутри.

Остеклённая лоджия в корабле, в доме 600 серии


Произведено остекление лоджии длинной 2. 7 метра, с применением системы Provedal в доме 600 серии, в корабле

  • Преимущества алюминиевого профиля Provedal для установки на лоджии или балконе.

    • Защищает помещение от внешних воздействий, атмосферных осадков, ветра и пыли.
    • Экономит место благодаря раздвижной системе открывания окон. Подходит для узких балконов. Есть возможность выноса конструкции остекления за пределы площади наружу (на расстояние от 30 до 50 см).
    • Легкость конструкции. Подходит даже для балконов и лоджий, чье состояние уже нельзя назвать хорошим. Удельный вес створки 12 кг на кв.м.
    • Надежный, прочный, долговечный. Срок службы до 20-25 лет.
    • Легко в обслуживании. При наличии раздвижной системы открывания, имеется свободный доступ для мытья стеклянных створок и рам.
    • Не горит.
    • Низкая цена готового изделия. Холодное алюминиевое остекление почти в 1,5 раза дешевле, чем металлопластиковое.
    • Есть возможность комбинировать створки. Устанавливать совместно глухие, раздвижные, распашные (Provedal Р-400) или поворотные.
    • Тонкий профиль, не ограничивает поток поступления солнечных лучей в помещение.
    • Благодаря гибкости материала подходит для балконов и лоджий любой формы.
    • При помощи напыления можно изменить цвет профиля на любой из каталога RAL, а также уровень тонировки стекла (в массе или пленкой).
    • Экономия времени на изготовлении конструкции и монтаж.

  • Технические характеристики оконной системы Provedal

    • Ширина рамы – 60 мм
    • Ширина профиля с 2-мя направляющими (Provedal С640) – 64 мм
    • Максимальная ширина створки до 1250 мм
    • Остекление толщиной до 6 мм (для технических помещений), для жилых – стеклопакет до 16 мм.
    • Уровень звукоизоляции –20-27 Дб
    • Показатель ветроустойчивости – V2
    • Водопроницаемость – Е2
    • Воздухопроницаемость – А3
    • Трудногорючие, класс Г2
    • Наполнение и уплотнение: фетровое уплотнение и EPDM резина, устойчивая к перепадам температур и солнечному излучению.

Направляющая вблизи


Двухполозная рельса, нижняя направляющая системы Provedal со створкой вблизи

Чертежи профилей раздвижной системы Provedal

Чертёж верха раздвижной двухполозной конструкции


Показана верхняя направляющая, её крепление к потолку и установленные створки.

Чертёж среза раздвижной конструкции


Показаны верхняя и нижняя направляющая конструкции и установленные в неё створки.

Элементы коробки


Рисунки элементов коробки раздвижной системы. Верхняя, нижняя направляющие и стойки.

Раздвижной угол


Чертёж профиля раздвижного угла системы provedal. Только тупые углы.

Угол 90 градусов


Чертёж угла 90 градусов системы Provedal, цельного, алюминиевого.

Раздвижная труба


Раздвижная труба системы Provedal, для больших возможностей угловых соединений

Схема соединения створок и стык с коробкой


Чертёж соединения рам внутри конструкции и примыкание к стойкам коробки

Соединение двух раздвижных окон


Показан узел, стык двух коробок раздвижных конструкций системы Provedal

Схема сборки раздвижного окна системы Provedal


Схема, чертёж сборки раздвижного окна системы Provedal с пояснениями

Сфера применения профилей Provedal

Помимо остекления балконов и лоджий алюминиевую систему «Проведал» устанавливаются в качестве межкомнатных перегородок в жилых помещениях или офисах, а также в качестве перегородок в зимние сады.

Наша компания давно и активно работает с системой холодного алюминиевого остекления «Проведал». За это время мы наработали большой опыт, а система отлично адаптировалась к реалиям российского рынка. Наши цены лучшие на рынке, благодаря хорошему объему заказов. Если вам нужно быстро, качественно, красиво и недорого остеклить балкон или лоджию, смело заказывайте систему «Проведал» в нашей компании.

Москитная сетка системы Provedal


Раздвижная москитная сетка системы Provedal, из алюминия

Стоимость раздвижных окон на балкон👍

24/02/2021

Чтобы каждый метр дома и балкона был использован максимально эффективно, помогут современные раздвижные окна на балкон. Герметичность, удобство и надежность этих конструкций не уступают классическим распашным моделям. Кроме того, они легко перемещаются по направляющим, впускают большое количество света, привлекают доступной ценой и элегантным видом.

Цена раздвижных окон на балкон

Тип остекленияРазмер конструкцииСтоимость конструкции
Алюминиевое остекление лоджии 3750х1500

15 000руб

Тип остекленияРазмер конструкцииСтоимость конструкции
Алюминиевое остекление балкона с 2 сторон 3000х1500 + 750х1500

15 600руб

Тип остекленияРазмер конструкцииСтоимость конструкции
Алюминиевое остекление балкона с 3 сторон 3000х1500 + 2х750х1500 org/Offer”>

16 600руб

Цены в таблице обозначены для алюминиевых конструкций балконов и лоджий стандартных размеров. Цена указана без скидок на объем закупки. Чем больше заказ – тем выше скидка.

Алюминиевые окна: лучшие качества

Настоящим спасением при остеклении узких пространств станут раздвижные конструкции, которые не загромождают пространство в отличие от распашных. Для открытия окна не нужно раздвигать шторы и убирать цветочные горшки с подоконника.

Алюминиевые раздвижные конструкции позволяют использовать балконы и лоджии в теплые и холодные месяцы. Конструкции обладают неоспоримыми достоинствами:

  • Устойчивость к механическим воздействиям и перепадам температур.
  • Максимально эффективное использование полезной площади.
  • Срок эксплуатации – несколько десятков лет.
  • Легкость и высокая прочность, позволяющие снизить нагрузку на фасад и парапет балкона.
  • Выбор любого оттенка RAL при порошковой окраске и текстурных решений ламинации.
  • Фетры, ролики, замки и другие элементы при необходимости легко заменяются в домашних условиях.
  • Отсутствие токсинов в алюминиевом профиле. Благодаря этому свойству алюминий используют даже в пищевой промышленности.
  • Устойчивость к воздействию ультрафиолета.
  • Абсолютная пожаробезопасность.
  • Простая эксплуатация: створки легко демонтируются и устанавливаются на место.
  • Простая сборка при минимальном использовании оборудования.

Раздвижные алюминиевые окна используются в остеклении балконов с ограничением по весу на железобетонную плиту. Этот профиль используют и для безрамного, и для панорамного остекления. Благодаря запирающему механизму и специальному уплотнителю достигается герметичность оконной системы.

Установим раздвижные оконные конструкции в соответствии с ГОСТ

Специалисты нашей компании монтируют оконные системы на лоджиях и балконах по действующим нормативным требованиям и техническим стандартам. Используя в работе многолетний опыт, проверенные технологии и качественные материалы, мы гарантируем высокое качество предоставленных услуг по остеклению.

ХОТИТЕ УЗНАТЬ ПОДРОБНЕЕ?

Оставьте заявку
на обратный звонок

Вы не ввели Ваше имя. Вы не ввели Ваш телефон. Перезвоните мне

Заказать качественные и доступные по стоимости алюминиевые раздвижные окна в Н. Новгороде, Ижевске, Барнауле и Орле можно в нашем интернет-магазине. Наши балконные конструкции производятся в соответствии с нормами и требованиями ГОСТ. Поэтому мы даем продолжительную гарантию как на изделия, так и на монтаж высококачественных окон.

Итоговая стоимость стандартных раздвижных оконных конструкций складывается от совокупности нескольких факторов:

  • Размеры.
  • Вид изделия.
  • Сложность установки.
  • Вид отделки.
  • Срок готовности.
  • Расстояние от производства до объекта монтажа.
  • Заказ дополнительных функций.

Менеджер интернет-магазина «Консиб» бесплатно проконсультирует вас по вопросам оформления заказа. Чтобы купить раздвижные окна на балкон, воспользуйтесь бесплатной консультацией по телефону 8-800-100-48-90 (звонки по России бесплатные). Чтобы заказать раздвижные конструкции с монтажом, оставьте заявку на замер или закажите обратный звонок.

Приобретайте у нас раздвижные окна на балкон по доступным ценам! Кроме того, наша компания предлагает услуги по ламинации профиля, тонировке стекол и изготовлению стеклопакетов с энергосберегающими свойствами.

Алюминиевые окна от производителя. Изготовление, монтаж.

Окна из алюминиевого профиля имеют следующие преимущества.
