Стандартные размеры окон из ПВХ имеют диапазон высот, которые увеличиваются в эквиваленте двух рядов кирпича (с шагом 150 мм). Стандартная высота: 450 мм, 600 мм, 1050 мм, 1200 мм, 1350 мм и 1500 мм. Ширина более разнообразна. Рамы из ПВХ изначально предназначались для кирпичей длиной 215 мм. Несмотря на то, что мы, как правило, используем кирпичи меньшего размера, размеры окон из ПВХ также были подобраны таким образом, чтобы соответствовать кирпичам длиной 300 мм. Стандартная ширина окна из ПВХ: 488 мм, 630 мм, 915 мм, 1200 мм и 1770 мм. Далее рассмотрим, как подобрать размер пластиковых окон согласно нормативной документации.
Нормативы
В типовых многоэтажных домах стандартные размеры окон могут быть совершенно разные. Существует более 20 видов стандартных окон. После завершения советского периода истории государственные органы начали переписывать нормативные документы.
Но большая доля жилого фонда была построена по нормативам того времени. Поэтому при выборе размеров пластиковых окон для дома придётся учитывать два стандарта: старый и новый.
Размеры окон
Типовые размеры пластиковых окон зависят от видов рам и распространяются на оконные блоки с одинарным, двойным, тройным остеклением. Измеряются в миллиметрах от проема кирпичной кладки снаружи дома. В идеале замеры должен проводить профессиональный мастер, если требуется выполнить это самостоятельно, измерьте ширину от кирпичной кладки в трех местах – вверху, в середине, внизу и отнимите 10 мм от наименьшего размера. Затем измерьте высоту проема в нескольких местах и ??минус 10 мм от самого маленького значения, исключая любые металлические перемычки.
Старый ГОСТ
Размеры оконных конструкций в советский период регулировались требованиями ГОСТ от 11214-86. Он распространялся на остекление общественных и жилых зданий и предполагал зазор для точно установки конструкции. В ходу были три типовые группы размеров: одностворчатые, двустворчатые, трехстворчатые.
Типоразмеры проемов приведены в нижеследующей таблице.
| Для одностворчатых окон | Для двустворчатых | Для трёхстворчатых | |||
| Высота, мм | Ширина, мм | Высота, мм | Ширина, мм | Высота, мм | Ширина, мм |
| 500 | 500 | 60 | 1200 | 1200 | 1800 |
| 600 | 600 | 900 | 1200 | 1200 | 2100 |
| 600 | 900 | 900 | 1350 | 1350 | 1800 |
| 900 | 600 | 900 | 1500 | 1350 | 2100 |
| 900 | 900 | 1000 | 1000 | 1500 | 1800 |
| 1200 | 600 | 1200 | 900 | 1500 | 2100 |
| 1200 | 900 | 1200 | 1000 | – | – |
| 1350 | 600 | 1200 | 1200 | – | – |
| 1350 | 900 | 1200 | 1350 | – | – |
| 1500 | 600 | 1350 | 1500 | – | – |
| 1500 | 900 | 1350 | 1000 | – | – |
| – | – | 1350 | 1200 | – | – |
| – | – | 1350 | 1350 | – | – |
| – | – | 1500 | 1500 | – | – |
| – | – | 1500 | 1200 | – | – |
| – | – | 1500 | 1350 | – | – |
Размеры готовых пластиковых окон можно подобрать по следующим данным.
| Для одностворчатых окон | Для двустворчатых | Для трёхстворчатых | |||
| Высота, мм | Ширина, мм | Высота, мм | Ширина, мм | Высота, мм | Ширина, мм |
| 470 | 470 | 570 | 1170 | 1170 | 1770 |
| 570 | 570 | 870 | 1170 | 1170 | 2070 |
| 570 | 870 | 870 | 1320 | 1320 | 1770 |
| 870 | 570 | 870 | 1470 | 1320 | 2070 |
| 870 | 870 | 970 | 970 | 1470 | 1770 |
| 1170 | 570 | 1170 | 870 | 1470 | 2070 |
| 1170 | 870 | 1170 | 970 | – | – |
| 1320 | 570 | 1170 | 1170 | – | – |
| 1320 | 870 | 1170 | 1320 | – | |
| 1470 | 570 | 1170 | 1470 | – | – |
| 1470 | 870 | 1320 | 970 | – | – |
| – | – | 1320 | 1170 | – | – |
| – | – | 1320 | 1320 | – | – |
| – | – | 1320 | 1470 | – | – |
| – | – | 1470 | 1170 | – | – |
| – | – | 1470 | 1320 | – | – |
| – | – | 1470 | 1470 | – | – |
Новый ГОСТ
Сегодня действует ГОСТ 23166-99.
В нем за единицу измерения принят строительный модуль М=100 мм. Стандартные размеры пластиковых окон приведены в нижеследующей таблице.
| Тип изделия | Ширина, мм | Высота, мм | Тип изделия | Ширина, мм | Высота, мм |
| 6-6 | 570 | 580 | 15-21 | 2070 | 1460 |
| 6-7 | 720 | 580 | 15-24 | 2370 | 1460 |
| 6-9 | 870 | 580 | 15-27 | 2670 | 1460 |
| 6-12 | 1170 | 580 | 18-7 | 720 | 1760 |
| 6-13 | 1320 | 580 | 18-9 | 870 | 1760 |
| 6-15 | 1470 | 580 | 18-12 | 1170 | 1760 |
| 9-6 | 570 | 860 | 18-13 | 1320 | 1760 |
| 9-7 | 720 | 860 | 18-15 | 1760 | |
| 9-9 | 870 | 860 | 18-18 | 1770 | 1760 |
| 9-12 | 1170 | 860 | 18-21 | 2070 | 1760 |
| 9-13 | 1320 | 860 | 18-24 | 2370 | 1760 |
| 9-15 | 1470 | 860 | 18-27 | 2670 | 1760 |
| 12-6 | 570 | 1160 | 21-7 | 720 | 2060 |
| 12-7 | 720 | 1160 | 21-9 | 870 | 2060 |
| 12-9 | 870 | 1160 | 21-12 | 1170 | 2060 |
| 12-12 | 1170 | 1160 | 21-13 | 1320 | 2060 |
| 12-13 | 1320 | 1160 | 21-15 | 1470 | 2060 |
| 12-15 | 1470 | 1160 | 21-18 | 1770 | 2060 |
| 12-18 | 1770 | 1160 | 21-21 | 2070 | 2060 |
| 12-21 | 2070 | 1160 | 21-24 | 2370 | 2060 |
| 12-24 | 2370 | 1160 | 21-27 | 2670 | 2060 |
| 12-27 | 2670 | 1160 | 22-7 | 720 | 2175 |
| 13-6 | 570 | 1320 | 22-9 | 870 | 2175 |
| 13-7 | 720 | 1320 | 22-12 | 1170 | 2175 |
| 13-9 | 870 | 1320 | 22-13 | 1320 | 2175 |
| 13-12 | 1170 | 1320 | 22-15 | 1470 | 2175 |
| 13-13 | 1320 | 1320 | 22-18 | 1770 | 2175 |
| 13-15 | 1470 | 1320 | 24-7 | 720 | 2375 |
| 13-18 | 1770 | 1320 | 24-9 | 870 | 2375 |
| 13-21 | 2070 | 1320 | 24-12 | 1170 | 2375 |
| 13-24 | 2370 | 1320 | 24-13 | 1320 | 2375 |
| 13-27 | 2670 | 1320 | 24-15 | 1470 | 2375 |
| 15-6 | 570 | 1460 | 24-18 | 1770 | 2375 |
| 15-7 | 720 | 1460 | 28-9 | 870 | 2755 |
| 15-9 | 870 | 1460 | 28-12 | 1170 | 2755 |
| 15-12 | 1170 | 1460 | 28-13 | 1320 | 2755 |
| 15-13 | 1320 | 1460 | 28-15 | 1470 | 2755 |
| 15-15 | 1470 | 1460 | 28-18 | 1770 | 2755 |
| 15-18 | 1770 | 1460 | – | – | – |
Брежневки
Сомой массовой застройкой периода с 1965 по 1991 год были «брежневки».
Это дома эконом-класса с высотой потолка порядка 2,6 м и толщиной стен 51 см. В квартирах был предусмотрен раздельный санузел и балкон. Двустворчатые окна в домах данного типа имеют размеры 1520х1280 мм. Трехстворчатые – 1520х2080 мм. Балконные блоки имеют высоту 2070мм и ширину окна 2030 мм, а двери – 680 мм.
Хрущёвки
Во времена правления Хрущева было распространено панельное домостроение. В основном это здания в 5 или 9 этажей. Нормы того времени предусматривали окна с двумя створками размером 1340х1280 мм. Трехстворчатые – 1340х2030 мм. Балконные блоки имеют высоту 2030мм и ширину окна 2070 мм, а двери – 680 мм.
Сталинки
Сталинская жилая архитектура возводилась до конца 1960-х. Это были кирпичные здания с высокими потолками и большой площадью остекления. Двустворчатые пластиковые окна в домах данного типа имеют размеры 1950х1150 и 1950х1400 мм. Трехстворчатые – 1950х1700 мм. Балконные блоки имеют высоту 2700мм и ширину окна 1400 мм, а двери – 680 мм.
Корабли
Дома начали возводить в 1969 году, а закончили в 1989 году.
Проектную документацию разрабатывали в Ленинграде. Там же было построено большинство домов. Двустворчатые окна в домах данного типа не предусмотрены. Трехстворчатые – 1420х2690 и 1130х2380 мм. Балконные блоки имеют высоту 2200мм и ширину окна 1800 мм, а двери – 700 мм.
Маркировка
Разберемся как правильно выбрать размер пластикового окна по маркировке производителя. Данное цифровое и буквенное обозначение проставляется согласно ГОСТ 23166-99 и позволяет определить основные характеристики изделия. Для примера расшифруем следующую марку окна: О П ОСП 15-18 Ф.
Первая буква обозначает тип изделия, в нашем случае О – окно. Буква «Б» обозначит балконный блок. Далее следует указание материла П – пластик. Встречаются также Д – дерево, Спл — стеклопластик, Ст — сталь, П — поливинилхлорид, А — алюминий, ДА — дерево и алюминий. Далее указана конструкция окна и вариант остекления, в нашем случае ОСП – одинарное + стеклопакет. Существуют и другие виды:
- РС3 — три листовые стекла + раздельно-спаренное.
- Р2СП — два стеклопакета + раздельное.
- РСП — раздельное + листовое стекло и стеклопакет.
- Р — РСП без стеклопакета.
- ССП — спаренное + стекло + стеклопакет.
- С — спаренное + стекло.
- О — одинарное + стекло.
Цифры описывают габаритные размеры изделия в строительных модулях (М) или в дециметрах. Последняя аббревиатура характеризует возможные варианты проветривания:
- СБ — система безопасности.
- СВ — самовентиляция.
- КК — климатические клапаны.
- ПВ — параллельно-выдвижное открытие.
- ПО — поворотно-откидное открытие.
- ВК — вентиляционные клапаны.
- Фр — фрамуги.
- Ф — форточки.
Несмотря на использование стандартных типоразмеров оконных проемов в типовой советской и современной застройке, реальнее параметры окна могут немного отличаться. Так же встречается масса нетиповых проектов и частных случаев.
Лучше всегда вызывать замерщика, чтобы изделие имело идеальное примыкание к откосам. Мастер не только грамотно замерит поем, но и даст рекомендации по выбору профиля, количеству камер стеклопакета и другим техническим характеристикам.
Другие статьи
Размеры пластиковых окон и стеклопакетов по ГОСТ в стандартных домах от оконного завода «Лабрадор»
При выборе окон одна из ключевых характеристик – размер. Выбор не сводится исключительно к эстетическим показателям. Факторов, которые определяют оптимальные размеры окон, гораздо больше. В расчет принимаются:
- требования в отношении освещенности
- назначение здания и его параметры (требования к хрущевке существенно отличаются от аналогичный параметров в современных многоэтажках)
- географические особенности местности
- степень естественной освещенности в течение дня
- соотношение между габаритами помещения и размером проема
- световые показатели стеклопакета и т. д.
д.Уточнить размеры пластиковых окон, соответствующие типу вашего дома, поможет калькулятор стоимости окна.
Менеджеры и мастера завода Лабрадор помогут замерить и рассчитать размеры оконных конструкций, определиться с формой и цветом рам, правильно выбрать стеклопакет, фурнитуру. Чтобы избежать ситуации, когда из-за слишком маленького или большого размера изготовление светопрозрачной конструкции становится невозможным, предлагаем ознакомиться с таблицами ограничений.
Ограничения на размеры глухих окон в доме
| МИНИМАЛЬНЫЕ РАЗМЕРЫ для глухого (не открывающегося) ПВХ окна |
Высота = 385 мм Ширина = 200 мм |
|
| МАКСИМАЛЬНЫЕ РАЗМЕРЫ для глухого (не открывающегося) ПВХ окна Стеклопакет со стандартными стеклами, шириной 4 мм |
Высота = 1600 мм Ширина = 1600 мм |
|
| МАКСИМАЛЬНЫЕ РАЗМЕРЫ для глухого (не открывающегося) ПВХ окна Стеклопакет с нестандартными стёклами, шириной 6 мм |
Высота = 2000 мм Ширина = 2500 мм |
ВАЖНО! При проектировании проемов для установки оконных блоков желательно избегать предельных размеров (как минимальных, так и максимальных).
Дело в том, что при больших размерах конструкции может встать вопрос об использовании спецтехники для подъема и установки рам, стеклопакетов.
Вопрос о максимально возможных размерах оконных блоков и способа деления их переплетами на отдельные заполнения, решается в каждом случае индивидуально, с учетом:
- массы изделия (1 м? однокамерного стеклопакета с двумя стеклами толщиной 6 мм весит 30 кг)
- этажа, на котором изделие будет устанавливаться
- возможности проноса изделия к месту монтажа и ряда других условий.
Ограничения на размеры окон с поворотно-откидной створкой
| МИНИМАЛЬНЫЕ РАЗМЕРЫ для ПВХ окна с поворотно-откидной створкой |
Высота = 465 мм Ширина = 400 мм |
|
| МАКСИМАЛЬНЫЕ РАЗМЕРЫ для ПВХ окна с поворотно-откидной створкой |
Высота = 1500 мм Ширина = 1100 мм |
Данные размеры указаны ориентировочно, возможны небольшие корректировки характеристик в зависимости от выбранной системы профилей, фурнитуры, стеклопакета.
ВАЖНО! В случае, если размеры створки (поворотно-откидной или поворотной) превышают 900х1000 мм, такую створку ОБЯЗАТЕЛЬНО необходимо вклеивать на производстве. Необходимость объясняется следующим: При вклеивании створки в стеклопакет на объекте заказчика она из-за большого веса, нестандартных размеров может «провиснуть» под своей тяжестью. При вклеивании створки в стеклопакет в условиях производства, провисание исключается.
Треугольное окно
|
Арочное окно
|
Завод Лабрадор даёт 10-тилетнюю гарантию на материалы и монтажные работы.
В случае заказа окон с нестандартно большой створкой и отказом заказчика от вклеивания на производстве, гарантия на такое изделие не распространяется.
Стандартные размеры окон по ГОСТ
ГОСТ 11214-86, 23166-99 и другие государственные стандарты, СНиПы определяют правила изготовления и установки оконных конструкций. В том числе ими задаются и стандартные размеры пластиковых окон, которые мы свели в таблицы.
Стандартные размеры окон для многоквартирных домов
Стандартные размеры двустворчатого окна для панельного дома составляют по ширине 1300-1400 миллиметров, трехстворчатого – 2050-2070 миллиметров при высоте 1400 мм. Если рассматривать хрущевку, важно учитывать не только размеры стеклопакетов, но и ширину подоконника. Для широкого подоконника стандартными считаются пластиковые окна с габаритами 1450х1500 мм (при двух створках) и 2040х1500 (при трех). К узким подоконникам оптимально подойдут окна 1300х1350 мм и 2040х1350 мм соответственно.
Помимо общего размера окна необходимо правильно рассчитать параметры открывающейся створки. Нежелательно делать ее менее 450х450 мм и более 900х900 мм.
На странице сайта «Калькулятор» приведены данные по размерам окон ПВХ для распространенных в Петербурге серий многоквартирных домов – 137, 606, 504, 504Д, 606.11, Корабль 1600ЛГ, Корабль Г-образный. Справки о габаритах оконных проемов в зданиях других проектов немедленно предоставят консультанты «Лабрадора» по телефону.
Стандартные размеры окон для частных домов
Учитывая многообразие используемых при индивидуальном строительстве проектов, а также требований и пожеланий заказчиков, говорить о стандарте в данном секторе рынка не приходится. За счет использования достижений современных технологий домовладельцы получают возможность реализовывать самые смелые задумки, но при этом важно не забывать о двух требованиях:
- Площадь остекления жилой комнаты должна составлять не менее 15% площади пола
- Соблюдение описанных выше требований по минимальным и максимальным размерам конструкций ПВХ, створок
Первое из названных требований обычно находится в полном согласии с пожеланиями заказчиков строительства.
15% от площади пола – это минимально необходимый объем остекления для соответствующего установленным нормам естественного освещения жилого помещения в таком северном городе как Петербург. Как правило, об этом требовании напоминать не приходится, поскольку заказчики изначально ставят перед архитекторами и дизайнерами задачу получить максимум света в комнатах, использовать панорамные окна в пол и тому подобные варианты. Такое желание следует лишь приветствовать и ещё раз подчеркнуть, что современные материалы и технологии позволяют реализовывать подобные задумки без ограничений.
Размеры мансардных окон ПВХ
Отдельные расчеты производят в отношении мансардных окон. Высота окна определяется уклоном кровли – более пологая крыша требует более высоких оконных проемов. При определении ширины мансардного окна учитывают расстояние между стропилами. Эта величина должна на 4-6 сантиметров превышать ширину оконной коробки.
Таблица размеров труб из ПВХ– FORMUFIT
Продукция FORMUFIT совместима с большинством систем труб из ПВХ на основе графика.
Чтобы обеспечить дополнительную поддержку, в следующих таблицах указаны физические размеры и диаметр трубы для каждого размера трубы из ПВХ, которые будут работать с продуктами FORMUFIT.
Каждое из следующих измерений разделено по расписанию в каждой таблице и соответствует правилам «Номинальный размер». Обратитесь к диаграмме ниже для объяснения каждого измерения. Для получения подробной информации о расписании и о том, как оно относится к трубам из ПВХ, нажмите здесь.
Труба из ПВХ идентифицируется по внутреннему диаметру (ID) трубы. Этот показатель известен как « Номинальный », что означает «только в названии» или «имя, на которое ссылаются». Одна из проблем, с которой сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (НД) трубы, что дает совершенно другой (и больший) размер трубы из ПВХ.
Фактический наружный диаметрФактический наружный диаметр
Это измерение трубы сверху вниз или слева направо от внешних краев трубы.
Этот размер не соответствует размеру трубы из ПВХ.
Средний внутренний диаметрСредний внутренний диаметр
Это измерение трубы сверху вниз или слева направо от внутреннего отверстия (расточки) трубы.
Это измерение, которое используется для определения размера трубы из ПВХ
Толщина стенкиШирина стенки трубы
Это измерение толщины стенки трубы из ПВХ снаружи внутрь.
Толщина стенки — это величина, которая меняется в зависимости от различных спецификаций труб из ПВХ.
Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, используйте приведенные ниже таблицы:
- Измерьте наружный диаметр и посмотрите во второй или третий столбец ( Фактический наружный диаметр ) каждой таблицы ниже.
- После определения наружного диаметра трубы посмотрите на крайний левый столбец приведенной ниже загрузки ( Размер трубы ). Это будет номинальный размер трубы, или размер фитингов, которые вы хотите заказать .
Это будет номинальный размер трубы, или размер фитингов, которые вы хотите заказать .Таблица размеров из ПВХ сортамента 40
Трубы из ПВХ сортамента 40 совместимы со всеми продуктами FORMUFIT с внешним монтажом и с внутренним монтажом .
| Размер трубы | Десятичный внешний диаметр | Фракция ОД | Метрический наружный диаметр | Средний ID | Мин. Стена |
|---|---|---|---|---|---|
| 1/2″ | 0,840 дюйма | 13/16″ | 21,33 мм | 0,622 дюйма | 0,109 дюйма |
| 3/4 дюйма | 1,050″ | 1-1/16″ | 26,67 мм | 0,824 дюйма | |
| 1″ | 1,315″ | 1-5/16″ | 33,40 мм | 1,049″ | 0,133 дюйма |
| 1-1/4 дюйма | 1,660″ | 1-5/8″ | 42,16 мм | 1,380 дюйма | 0,140 дюйма |
| 1-1/2″ | 1,900″ | 1-7/8″ | 48,26 мм | 1,610 дюйма | 0,145″ |
| 2 дюйма | 2,375 дюйма | 2-3/8” | 60,32 мм | 2,067 дюйма |
Wall”> 0,113 дюйма
Wall”> 0,154 дюймаТаблица размеров из ПВХ сортамента 80
Трубы из ПВХ сортамента 80 совместимы только с FORMUFIT для внешней установки товары. Изделия FORMUFIT с внутренней посадкой, такие как внутренние куполообразные заглушки, регулируемые колена, внутренние муфты и другие изделия, которые устанавливаются внутри трубы из ПВХ , не будут работать с трубой SCH 80 PVC из-за меньшего внутреннего диаметра.
| Размер трубы | Десятичный внешний диаметр | Фракция ОД | Метрический наружный диаметр | Средний ID | Мин. Стена |
|---|---|---|---|---|---|
| 1/2″ | 0,840 дюйма | 13/16″ | 21,33 мм | 0,546 дюйма | |
| 3/4” | 1,050″ | 1-1/16″ | 26,67 мм | 0,742 дюйма | 0,154 дюйма |
| 1″ | 1,315″ | 1-5/16″ | 33,40 мм | 0,957 дюйма | 0,179″ |
| 1-1/4” | 1,660″ | 1-5/8″ | 42,16 мм | 1,278 дюйма | 0,191″ |
| 1-1/2” | 1,900″ | 1-7/8″ | 48,26 мм | 1 500 дюймов | |
| 2 дюйма | 2,375 дюйма | 2-3/8” | 60,32 мм | 1,939 дюйма | 0,218″ |
Wall”> 0,147″
Wall”> 0,200″Таблица размеров тонкостенных труб из ПВХ
Тонкостенные трубы из ПВХ совместимы только с продуктами FORMUFIT с внешним монтажом . Изделия FORMUFIT для внутренней установки, такие как внутренние купольные заглушки, регулируемые колена, внутренние муфты и другие изделия, которые устанавливаются внутри трубы из ПВХ не будет работать с тонкостенным ПВХ из-за большего внутреннего диаметра.
Обратите внимание, что не все размеры ПВХ доступны в тонкостенных трубах из ПВХ.
| Размер трубы | Десятичный внешний диаметр | Фракция ОД | Метрический наружный диаметр | Средний ID | Мин. Стена |
|---|---|---|---|---|---|
| 3/4” | 1,050″ | 1-1/16″ | 26,67 мм | 0,920 дюйма | 0,065 дюйма |
| 1″ | 1,315″ | 1-5/16″ | 33,40 мм | 1,185 дюйма | 0,065” |
| 1-1/2” | 1,900″ | 1-7/8″ | 48,26 мм | 1,750 дюйма | 0,075” |
Труба из ХПВХ
Труба из ХПВХ, также известная как Размер медной трубы (CTS) В пластиковой трубе используется другая система измерения, и несовместима с изделиями из ПВХ FORMUFIT.
Дополнительную информацию см. на нашей идентификационной странице CPVC.
Дополнительные характеристики
Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеальны для применения в сантехнике. Хотя наши продукты имеют те же рейтинги, что и стандартные трубы и фитинги из списка 40 , а также водопроводные трубы и фитинги из ПВХ, они не были протестированы Национальным санитарным фондом (NSF) для жилых или коммерческих сантехнических применений. Они одобрены для использования в аквариумах, ирригации и гидропонике.
Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо, если используете мобильное устройство. Например, 1-дюймовая труба из ПВХ на самом деле имеет внешний диаметр 1,315 дюйма и внутренний диаметр 1,029 дюйма. Фитинги следуют той же схеме: 1-дюймовый фитинг имеет отверстие 1,315 дюйма для установки 1-дюймовой трубы, которая на самом деле имеет диаметр 1,315 дюйма.
Отверстие в фитинге и размер трубы точно такого же размера; это называется «посадка с натягом», и две части предназначены для «сварки» вместе с помощью клея для ПВХ, который на самом деле является растворителем, который сплавляет две части вместе.0005

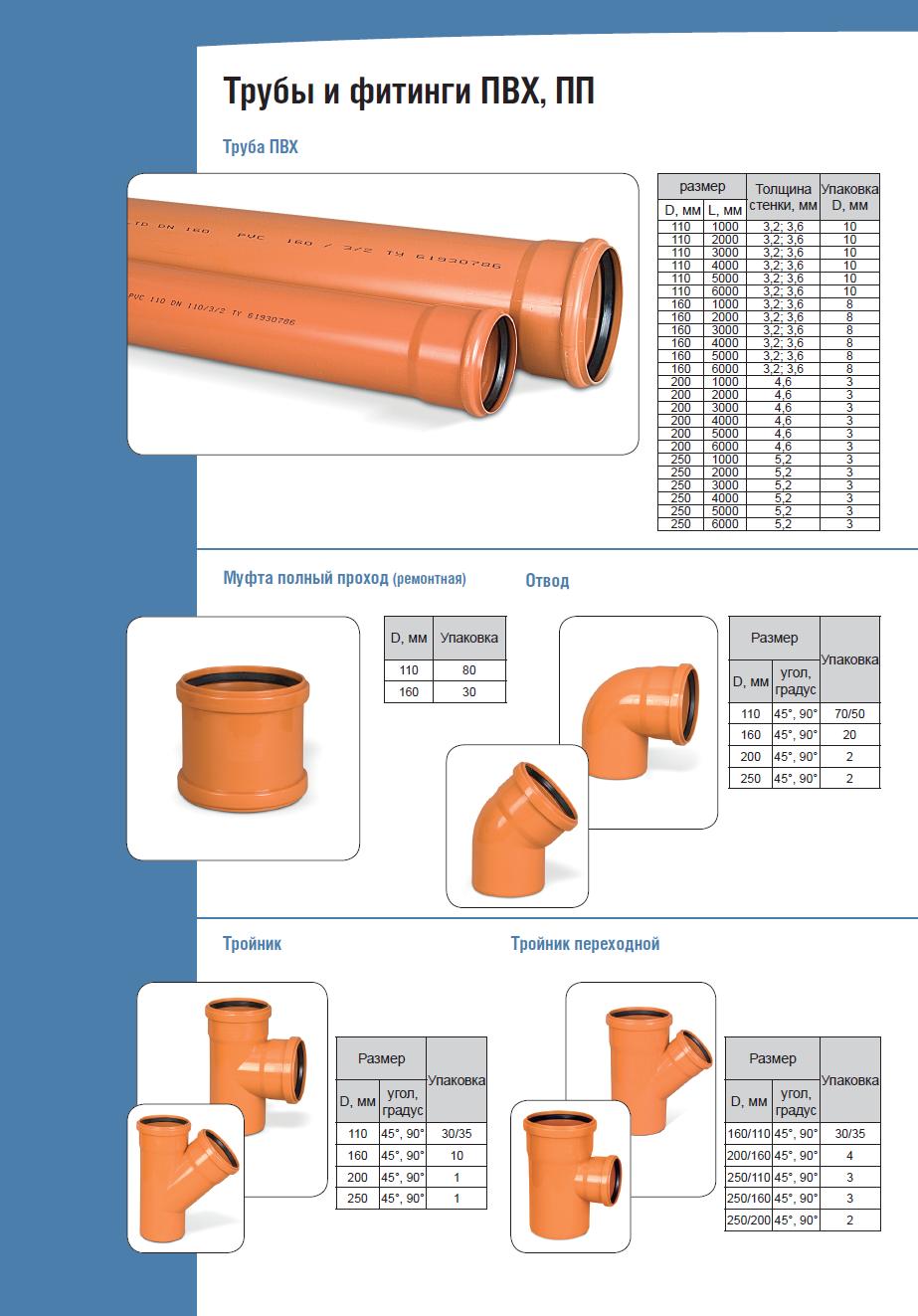

Размеры трубы из ПВХ
Спецификация 40 Размеры
| Ном. Труба Размер (дюймы) | Н.Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. фунт/кв.дюйм* |
| 1/8 дюйма | 0,405 | 0,249 | 0,068 | 0,051 | 810 |
| 1/4″ | 0,540 | 0,344 | 0,088 | 0,086 | 780 |
| 3/8″ | 0,675 | 0,473 | 0,091 | 0,115 | 620 |
| 1/2 дюйма | 0,840 | 0,602 | 0,109 | 0,170 | 600 |
| 3/4 дюйма | 1. 050 | 0,804 | 0,113 | 0,226 | 480 |
| 1″ | 1,315 | 1,029 | 0,133 | 0,333 | 450 |
| 1-1/4″ | 1,660 | 1.360 | 0,140 | 0,450 | 370 |
| 1-1/2 дюйма | 1.900 | 1,590 | 0,145 | 0,537 | 330 |
| 2 дюйма | 2,375 | 2,047 | 0,154 | 0,720 | 280 |
| 2-1/2 дюйма | 2,875 | 2,445 | 0,203 | 1,136 | 300 |
| 3 дюйма | 3.500 | 3.042 | 0,216 | 1,488 | 260 |
| 3-1/2″ | 4.000 | 3,521 | 0,226 | 1,789 | 240 |
| 4 дюйма | 4. 500 | 3,998 | 0,237 | 2,118 | 220 |
| 5 дюймов | 5,563 | 5.016 | 0,258 | 2,874 | 190 |
| 6 дюймов | 6,625 | 6.031 | 0,280 | 3,733 | 180 |
| 8 дюймов | 8,625 | 7,942 | 0,322 | 5,619 | 160 |
| 10 дюймов | 10.750 | 9,976 | 0,365 | 7,966 | 140 |
| 12 дюймов | 12.750 | 11.889 | 0,406 | 10.534 | 130 |
Спецификация 80 Размеры
| Ном. Труба Размер (дюймы) | Н. Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. фунт/кв.дюйм* |
| 1/8 дюйма | .405 | .195 | 0,095 | 0,063 | 1230 |
| 1/4″ | .540 | .282 | 0,119 | 0,105 | 1130 |
| 3/8″ | .675 | .403 | 0,126 | 0,146 | 920 |
| 1/2 дюйма | .840 | .526 | 0,147 | 0,213 | 850 |
| 3/4 дюйма | 1.050 | .722 | 0,154 | 0,289 | 690 |
| 1″ | 1,315 | .936 | 0,179 | 0,424 | 630 |
| 1-1/4″ | 1,660 | 1,255 | 0,191 | 0,586 | 520 |
| 1-1/2 дюйма | 1. 900 | 1,476 | 0,200 | 0,711 | 470 |
| 2 дюйма | 2,375 | 1,913 | 0,218 | 0,984 | 400 |
| 2-1/2 дюйма | 2,875 | 2,290 | 0,276 | 1.500 | 420 |
| 3 дюйма | 3.500 | 2,864 | 0,300 | 2.010 | 370 |
| 3-1/2″ | 4.000 | 3,326 | 0,318 | 2,452 | 350 |
| 4 дюйма | 4.500 | 3,786 | 0,337 | 2,938 | 320 |
| 5 дюймов | 5,563 | 4,768 | 0,375 | 4.078 | 290 |
| 6 дюймов | 6,625 | 5. |
