Калькулятор для расчета двускатной крыши с учетом ветровой и снеговой нагрузки
Онлайн-калькулятор двускатной крыши
Выполняется расчет количества материалов для двускатной кровли с помощью виртуального калькулятора в следующем порядке. Арифметические действия происходят в автоматическом режиме после заполнения всех полей в форме. Основными показателями для расчетов являются:
- Вид покрытия для кровли.
- Стропильная система с указанием шага, сорта пиломатериалов.
- Обрешетка — параметры доски и шаг между элементами.
- Расчет нагрузок, снеговой и ветровой, в зависимости от региона и типа местности.
Итог расчетов:
- Для кровли — угол наклона, площадь покрытия, масса материалов, количество рулонов изоляции.
- Для стропил — нагрузка, параметры, количество, масса и объем относительно сечения.
Для обрешетки — ряды общей кровли, шаг между досками, количество и объем досок, примерный
Укажите кровельный материал:
—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2
Введите параметры крыши:
Ширина основания A (см)
Длина основания D (см)
Высота подъема B (см)
Длина боковых свесов С (см)
Длина переднего и заднего свеса E (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки
F (см)
Расчёт снеговой нагрузки:
Выберите ваш регион
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы
Результаты расчетов
Крыша:
Площадь поверхности крыши: 0 м2.
Примерный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.
Стропила:
Нагрузка на стропильную систему: 0 кг/м2.
Длина стропил: 0 см.
Количество стропил: 0 шт.
Обрешетка:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между досками обрешетки: 0 см.
Количество досок обрешетки стандартной длиной 6 метров: 0 шт.
Объем досок обрешетки: 0 м3.
Примерный вес досок обрешетки: 0 кг.

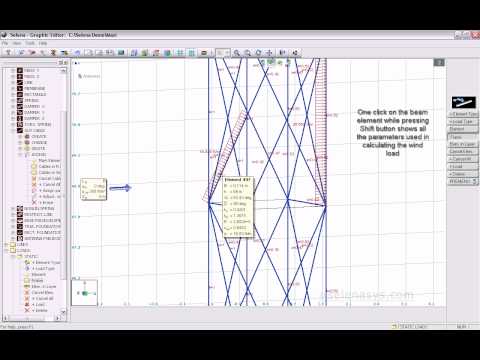

Как рассчитать ветровую нагрузку на опору освещения
Ветром называют поток воздушных масс, движущихся около поверхности земли из мест с высоким давлением в места с низким. В современных расчетах используются максимальная скорость ветра и его скорость при минимальной температуре и гололеде, что касается силовых опор с воздушной прокладкой кабеля.
Ранее ветровые нагрузки определяли по СНиП 2.01.07-85*. Сегодня документ заменен новой редакцией – СП 20.13330.2016, где можно найти все данные и значения для выполнения расчета.
Расчет ветровой нагрузки w ведется по СП 20.13330.2016. Согласно п. 5.5, это разновидность кратковременных горизонтальных нагрузок. Подробное описание и особенности расчета приведены в главе 11 указанного документа под названием «Воздействия ветра». Под ветровой нагрузкой подразумевают разные виды воздействия ветра:
- основную ветровую нагрузку;
- пиковые значения ветровой нагрузки на конструктивные элементы и ограждения;
- резонансное вихревое возбуждение;
- аэродинамические неустойчивые колебания.
Последние два типа нагрузки свойственны сооружениям, имеющим прямолинейную центральную ось и неизменное или плавно изменяющееся поперечное сечение.
При расчете ветровой нагрузки применяют коэффициент надежности, равный 1,4.
Он учитывает возможность отклонения нагрузки от нормативных значений. Согласно 11.1.2 СП 20.13330.2016, нормативная основная ветровая нагрузка определяется как сумма:
w = wm + wg,
где wm – средняя ветровая нагрузка, wg – пульсационная ветровая нагрузка, определяемая по 11.1.8 СП 20.13330.2016. Простыми словами, это статическая и динамическая составляющие ветровой нагрузки.
Пульсация должна учитываться, поскольку скорость ветра не может быть постоянной, а это вызывает дополнительную динамическую нагрузку на опоры. Ветер дует порывами в виде непродолжительных толчков длительностью 0,5-2 с. Причем он часто меняет скорость и направление. Поэтому при расчетах учитывают не только среднюю скорость ветра, но и колебания, при которых в отдельные моменты скорость может превышать среднюю.
Формула для вычисления средней ветровой нагрузки:
wm = w0 · k(ze) · c.
В представленной формуле:
- Значение w0 – нормативная ветровая нагрузка (давление). Определяется в зависимости от ветрового района (от I до VII). Принимается по карте 2 ветровых нагрузок в Приложении Е СП 20.13330.2016.
- Коэффициент k(ze) – коэффициент изменения ветрового давления по высоте. Согласно 11.1.5, эквивалентная высота башенных сооружений (мачт и опор) определяется как ze = z. По п. 11.1.6 коэффициент k(ze) для ze ≤ 300 м определяется по таблице 11.2 СП 20.13330.2016. В таблице приведены типы местности: A – открытое побережье и сельские местности, пустыни, лесостепи, B – лесные массивы, территория города с препятствиями высотой от 10 м, C – городская местность с плотной застройкой и зданиями высотой от 25 м.
- Коэффициент c – аэродинамический коэффициент ветровой нагрузки.
Принимается по Приложению B.1, где стрелки указывают на направление ветра. Для цилиндрических неплоских опор коэффициент обычно принимается равным 0,7.
Принимается по Приложению B.1, где стрелки указывают на направление ветра. Для цилиндрических неплоских опор коэффициент обычно принимается равным 0,7.Получившуюся после сложения средней и пульсационной нагрузку используют при последующих расчетах опор на сочетание нагрузок: от собственного веса, массы оборудования и проводов. Еще этот расчет может быть необходим при определении гололедных нагрузок. Это касается силовых опор, которые дополнительно служат для воздушной прокладки проводов, которые в зимнее время подвергаются оледенению.
Калькулятор расчетного давления CADDtools
Программа CADDtools ASCE 7-10 ветровой нагрузки Говард Годинг Вот веб-программа ветровой нагрузки Asce7-10. Программа отображает расчетные давления компонентов стен и облицовки для выбранных условий. Я использую эти программы для проверки проектных нагрузок, предоставленных архитекторами, или для их создания в расчетных или инженерных целях.
Настоятельно рекомендуется просмотреть строительные нормы и правила, чтобы понять, откуда берется информация. Обратитесь к нижней части этой страницы для различных ссылок на веб-сайты строительных норм.
Как вы увидите, строительные нормы и правила Asce 7-10 состоят из четырех частей для определения компонентов и облицовки. Эта программа использует Часть 1: Малоэтажные здания высотой 60 футов для расчета расчетного давления. Программа автоматически определит Часть 1 или Часть 3. В Интернете есть много ссылок на большие изменения в коде ASCE7-10. Вот несколько ключевых изменений: Фактор важности, использовавшийся в старом коде, больше не используется и встроен в карты скорости ветра. Карты скорости ветра разделены на категории с 1 по 4. Обратитесь к местным юрисдикциям, чтобы определить, какую карту и скорость ветра использовать. Для меня самым большим изменением является использование LRFD (расчет коэффициента сопротивления нагрузки) и ASD (расчет допустимого напряжения). Как правило, LRFD будет использоваться для основной конструкции, а ASD — для компонентов и облицовки.
После введения кода ASCE 7-16 я внес несколько изменений в программу ASCE 7-10. Я добавил флажок, чтобы заставить программу использовать часть 1 при использовании правила исключения в части 3, которое позволяет использовать часть 1 для высот более 60 футов и менее 90 футов. См. приведенный ниже калькулятор, чтобы убедиться, что исключение можно использовать. Наконец, я добавил программирование, позволяющее использовать футы и дюймы для преобразования в десятичные футы, как того требует программа. Это покроет среднюю высоту крыши и наименьшую ширину здания. Программа сообщит вам, когда произойдет преобразование после расчета проектных давлений.
Чтобы начать, выберите и введите информацию о своем проекте ниже.
В связи с популярностью поисковых систем срок действия этой страницы был увеличен. Пожалуйста, перейдите на новую обновленную страницу ASCE 7-10 и добавьте новое место в закладки.
Обязательно заполните все обязательные поля. Если вы введете свой адрес электронной почты, вы можете быть уверены, что он в безопасности и не будет продан. Вы можете получить электронное письмо об обновлениях программы ветровой нагрузки или изменениях на этом веб-сайте. Заранее спасибо.
Метод расчетной нагрузки: ASCE7-10 Расчетная нагрузка на прочность и расчет допустимого напряжения
Скорость ветра = мили в час (обязательно)
Из карт скорости ветра Рисунок 26.5
Воздействие здания = B (городские и пригородные районы) C (открытая местность с рассеянными препятствиями) (Плоские участки без препятствий)
Определено из таблицы 26.
Коэффициент внутреннего давления = 0,55 Частично закрытое здание0,18 Закрытое здание0,00 Открытое здание
Из таблицы 26.11-1, стр. 258
Угол крыши = θ < 10° (угол крыши меньше или равен 10°
или Flat)θ > 10° (угол крыши больше 10°)
Из рис. 30.4-1, стр. 335
Kzt =
Kzt по умолчанию = 1,00
См. раздел 26.8 и рисунок 26.8-1 для определения скорости ветра- вверх эффект. См. ниже дополнительную информацию о Kzt.
Kd =
Kd по умолчанию = 0,85
См. Таблица 26.6-1, стр. 250. Дополнительную информацию о коэффициенте Kd см. ниже.
Средняя высота крыши = футы (обязательно)
Пример 30′-6″ записывается как 30,5
Наименьшая ширина здания = фут
Для определения размера “a” зоны 5. Пример 55′-8″ записывается как 55,67
Пользовательская площадь притока = кв. фут
Введите необязательную площадь притока от 10 до 500 квадратных футов (MRH 60 футов).
Следующие поля являются необязательными и будут отображаться на распечатанной странице.
Название проекта = необязательно
Название компании = необязательно
Имя пользователя = необязательно
Электронная почта = опционально
Исключение из части 3 стр. 320 (Используйте калькулятор ниже)
Если средняя высота крыши больше 60 и меньше 90 – Часть 1 может использоваться, если отношение высоты к ширине 1 или меньше.
При установке флажка Исключение (Часть 1) будет использоваться для выполнения расчетов.
Калькуляторы CADDtools
Проверьте, применимо ли исключение в части 3(Введите только десятичные футы. Пример 62′-6″ записывается как 62.5) Введите среднюю высоту крыши: 9 футов0012 Введите наибольшую ширину здания: ft
Примечание о коэффициенте в тенге:
Я нашел документ из Международного университета Флориды, в котором говорится, что «немногие места в штате Флорида гарантируют коэффициент откоса больше 1,0, поэтому в нынешних усилиях тенге не требуется». Я нашел отличный сайт, показывающий коэффициенты Kzt для Сиэтла, штат Вашингтон, от Департамента планирования и развития, их значения варьируются от 1,12 до 2. Перейдите по ссылке на веб-сайт Сиэтла, штат Вашингтон, для получения информации.Примечание о коэффициенте Kd:
Примечание о методе расчетной нагрузки:
В Строительных нормах Флориды 2010 (FBC2010) вместо LRFD и ASD используются предельная расчетная скорость ветра Vult и нормальная расчетная скорость ветра Vasd. FBC2010 использует преобразование скорости ветра, при котором Vasd уменьшается на 60 процентов; это происходит путем умножения Vult на (0,6). Поскольку скоростное давление уменьшается на 0,6 в формуле для ASCE7-10 и уменьшается на 0,6 в скорости ветра, которая используется в формуле скоростного давления для FBC2010, это делает расчетные давления для обоих методов одинаковыми.Калькулятор проектной нагрузки ASCE7-05
В архиве
Это ссылка на архивный калькулятор расчетного давления ASCE7-05. Перейдите по ссылке на CADDtools ASCE7-05
Ссылки, которые могут вам понадобиться
Этот веб-сайт финансируется за счет продажи MetalOpt, перейдите на MetalOpt.com для покупки.
Веб-сайт Американского общества инженеров-строителей. Перейдите по ссылке на ASCE.org
Это веб-сайт информационных систем строительных норм и правил Департамента по делам сообществ штата Флорида.
Здесь вы можете просмотреть текущий Строительный кодекс Флориды. Перейдите по ссылке на floridabuilding.org
Ветровая нагрузка в зависимости от скорости ветра
Когда движущийся воздух – ветер – останавливается поверхностью – динамическая энергия ветра преобразуется в давление. The pressure acting the surface transforms to a force
F w = p d A
= 1/2 ρ v 2 A (1)
where
F w = сила ветра (Н)
A = площадь поверхности (м 2 )
p d = dynamic pressure (Pa)
ρ = density of air (kg/m 3 )
v = wind speed (m/s)
Примечание. На практике сила ветра, действующая на объект, создает более сложные силы за счет сопротивления и других эффектов.
Калькулятор ветровой нагрузки
плотность воздуха (кг/м 3 )
скорость ветра (м/с)
площадь (м 2 )
| Wind Speed (m/s) | Wind Load 1) (Pa) |
|---|---|
| 1 | 0. 6 |
| 2 | 2.4 |
| 3 | 5.4 |
| 4 | 9.6 |
| 5 | 15 |
| 6 | 22 |
| 7 | 29 |
| 8 | 38 |
| 9 | 49 |
| 10 | 60 |
| 11 | 73 |
| 12 | 86 |
| 13 | 101 |
| 14 | 118 |
| 15 | 135 |
| 16 | |
| 18 | 194 |
| 19 | 217 |
| 20 | 240 |
| 21 | 265 |
| 22 | 290 |
| 23 | 317 |
| 24 | 346 |
| 25 | 375 |
| 26 | 406 |
| 27 | 437 |
| 28 | 470 |
| 29 | 505 |
| 30 | 540 |
| 31 | 577 |
| 32 | 614 |
| 33 | 653 |
| 34 | 694 |
| 35 | 735 |
| 36 | 778 |
| 37 | 821 |
| 38 | 866 |
| 39 | 913 |
| 40 | 960 |
| 41 | 1009 |
| 42 | 1058 |
| 43 | 1109 |
| 44 | 1162 |
| 45 | 1215 |
| 46 | 1270 |
| 47 | 1325 |
| 48 | 1382 |
| 49 | 1441 |
| 50 | 1500 |
1) density of air 1.
