Расчет ростверка свайного фундамента: Расчет свайно ростверкового фундамента – калькулятор , пример расчета

Онлайн-калькулятор расчета ростверка свайного фундамента, расчет бетона, арматуры, опалубки

Содержание

• Онлайн-калькулятор расчета ростверка
• Параметры
• Арматура
• Объем бетона
• Опалубка

Любое строение должно опираться на прочное, надежное и долговечное основание. Свайно-ростверковый фундамент широко применяется при возведении частных домов. Что он из себя представляет?

Это конструкция, состоящая из двух основных составляющих:

• вертикальных свай, погруженных в грунт на необходимую глубину;
• пояса обвязки, опирающегося на сваи. Собственно, это и есть ростверк. Выглядит, как традиционная железобетонная лента.

Важное условие — выполнение единого арматурного каркаса со свайным полем.

Воспользовавшись нашим онлайн-калькулятором расчета ростверка, Вы сможете определить его параметры, а также необходимый расход:

• арматуры для монтажа укрепляющего каркаса;
• бетона для заливки;
• древесины для строительства опалубки.

Вычисления не занимают много времени, достаточно ввести необходимые данные.

Параметры

Для расчета ростверка необходимо знать его геометрические характеристики. Это:

1. Длина и ширина. Показатели зависят от габаритов будущего здания.
2. Толщина. Необходимо учитывать, что фундамент должен быть шире возводимых стен.
3. Высота. Расчет производится для высокого (приподнятого над поверхностью земли) ростверка, поэтому в учет не идет высота его заглубления.
4. Общая длина внутренних перемычек. Параметр учитывается при строительстве здания с внутренними помещениями (комнатами).

После введения метрических данных в калькулятор расчета ростверка программа определит следующие показатели.

• Внешний периметр — границы, повторяющие контур строения.
• Общую длину — периметр с общей длиной внутренних перемычек.
• Площадь подошвы — квадратура контакта фундамента с грунтом. Полученные значения помогут для определения площади гидроизоляции.
• Площадь боковой поверхности — поможет в дальнейшем для определения необходимого количества утеплителя для наружной стороны бетонного основания.

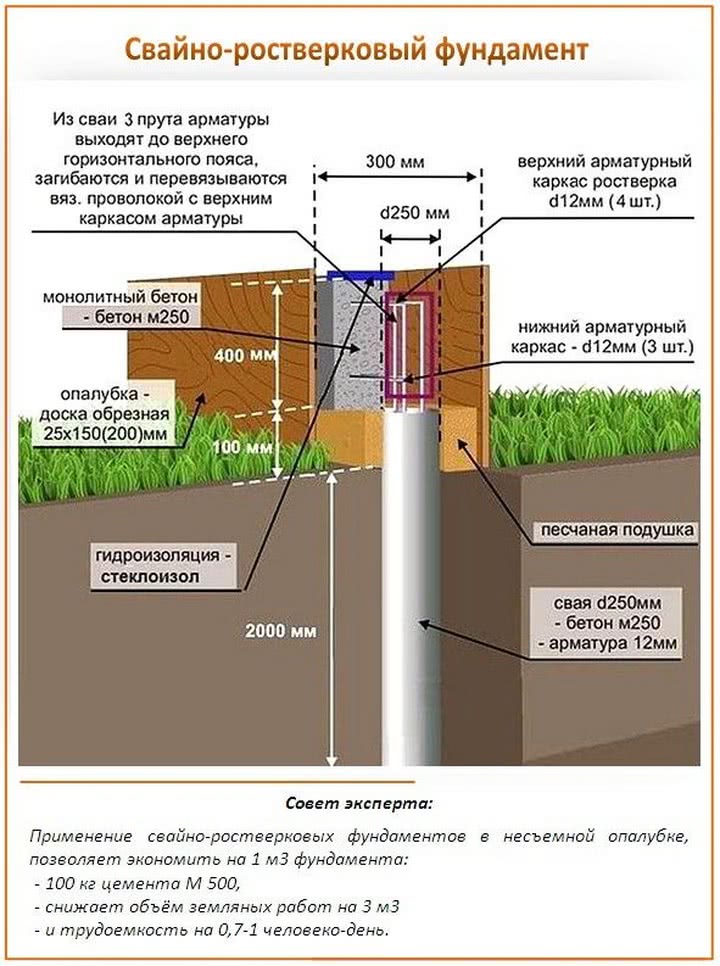

Готовый свайно-ростверковый фундамент
Фото из открытых источников

Арматура

Расчет армирования ростверка – не менее важный этап строительства. Стальной каркас помогает фундаменту справиться с нагрузками, повышает его упругость, увеличивает период «жизни» основания здания.

Расчет необходимого количества арматуры для ростверка с нашим онлайн-калькулятором очень прост.

Перед этим нужно определить схему каркаса. И после этого занести показатели в соответствующие поля для дальнейшего расчета. Это:

1. Количество поясов. Как правило, планируется два продольных: верхний и нижний.
2. Количество рядов в каждом поясе. Это количество продольных стержней в конструкции каждого пояса. Учитываются и дополнительные (промежуточные) пояса, если таковые предусмотрены схемой армирования.
3. Шаг поперечных и вертикальных стержней. Для создания прочного каркаса применяются вертикальные и поперечные перемычки (стержни). Они усиливают жесткость конструкции и формируют прямоугольное сечение ленты. Шаг — расстояние между соседними поперечными и вертикальными перемычками.

После внесения всех данных Вы получите исчисления, в которых будут указаны длины необходимой арматуры: продольной, поперечной, вертикальной и общей.

Монтаж армопояса для ростверка
Фото из открытых источников

Объем бетона

Определение количества кубометров раствора для заливки фундамента — важная составляющая технологического процесса строительства. Расчет ростверка фундамента дома «на глазок» приведет к нежелательным результатам и дальнейшим негативным последствиям.

Если бетона будет недостаточно, залитый в несколько приемов фундамент потеряет однородность. Физические и химические свойства различных замесов отличаются. Неизрасходованные излишки смеси также нежелательны, так как весь объем оплачен.

Расчет бетона для ростверка с помощью нашего калькулятора прост и удобен, программа выдаст готовый необходимый объем бетона.

Опалубка

Наш калькулятор расчета свайного ростверка поможет определить необходимое количество пиломатериала для сооружения опалубки. Конструкция придаст фундаменту форму и удержит раствор до нужной степени затвердевания.

Для расчета опалубки помимо параметров самой конструкции вносятся геометрические показатели доски: ширина, длина и толщина. По окончанию вычислений сформируются результаты.

Опалубка для высокого ростверка
Фото из открытых источников

Строительство свайно-ростверковых фундаментов возможно на торфяниках и наклонном рельефе. Широко применяется на сыпучих грунтах и в сейсмоопасных районах.

Быстро и доступно определить необходимое количество материалов можно, воспользовавшись нашим онлайн-калькулятором расчета ростверка.

Калькулятор расчета свайного фундамента – онлайн расчет столбчатого фундамента

С помощью данного калькулятора можно произвести расчеты буронабивных свайно-ростверковых и столбчатых фундаментов. Расчет нагрузки на свайный фундамент.

Онлайн-калькулятор для расчета монолитного буронабивного ростверкового фундамента поможет рассчитать размеры фундамента, опалубки, диаметр и общую длину арматуры и объём расходуемого бетона. Перед началом проектирования здания с таким фундаментом обязательно проконсультируйтесь у специалистов, насколько оправдан такой выбор.

Расчеты данного калькулятора основываются на нормативах, приведенных в ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

Столбчатый и свайный фундамент – разновидности фундаментов, в которых используются столбы или сваи в качестве опор. Они погружаются в грунт на необходимую глубину, а их верхние части соединяются цельной железобетонной конструкцией (ростверком), которая не соприкасается с землёй. При столбчатом и свайном варианте ростверкового фундамента отличается глубина установки опор.

Ростверковая конструкция имеет смысл там, где грунт не пригоден для обычного размещения фундамента (слабый грунт, пучинистый, либо промерзающий на значительную глубину). Поскольку сваи забиваются при любых климатических условиях, ростверковый фундамент особенно актуален для регионов с низкими температурами и суровым климатом. Другие преимущества ростверковой технологии – высокая скорость возведения и низкая потребность в земляных работах. Достаточно пробурить отверстия и выполнить установку уже готовых свай.

Многие параметры ростверкового фундамента могут варьироваться. Это форма и материалы свай, способы действия на грунт, способы установки, форма ростверка. Каждый случай ростверкового фундамента должен учитывать расчётные нагрузки, климатические условия, специфику грунта и другие особенности местности и будущего сооружения. Чтобы уточнить все эти моменты, нужно провести необходимые замеры и расчёты, при необходимости – пригласить специалистов. Экономия на первоначальных расчётах может обернуться серьезными последствиями в будущем. Чтобы этого избежать, в первую очередь рекомендуем внимательно изучить данный калькулятор. В нем вы сможете определить будущие расходы и на примере стандартной конструкции определиться с составляющими планируемого фундамента.

Заполняя поля калькулятора, сверьтесь с дополнительной информацией, отображающейся при наведении на иконку вопроса .

Внизу страницы вы можете оставить отзыв, задать вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Общая длина ростверка

Суммарный периметр фундамента, включая внутренние перегородки.

Площадь подошвы ростверка

Площадь нижней части ростверка, которая нуждается в гидроизоляции.

Площадь внешней боковой поверхности ростверка

Площадь боковых поверхностей наружной стороны фундамента, нуждающаяся в утеплении.

Объем бетона для ростверка и столбов

Общее количество бетона, которое понадобится для заливки фундамента заданных параметров. Фактическая потребность может оказаться выше из-за уплотнений при заливке, а объём фактически доставленного бетона может оказаться меньше заказанного. Поэтому рекомендуем заказывать бетон с 10-процентным запасом.

Вес бетона

Приблизительный вес бетона при средней плотности.

Нагрузка на почву от фундамента в местах основания столбов

При расчете берется во внимание полный вес конструкции.

Минимальный диаметр продольных стержней арматуры

Рассчитывается по нормативам СНиП. Учитывается относительное содержание продольной арматуры в сечении ленты ростверка.

Минимальное количество рядов арматуры ростверка

Для противодействия естественной деформации ленты ростверка под действием сил сжатия и растяжения, необходимо использовать продольные стержни в разных поясах ростверка (вверху и внизу ленты).

Общий вес арматуры

Вес стержней арматуры, вместе взятых.

Величина нахлеста арматуры

Для крепления стержней арматуры внахлёст, используйте данное значение.

Длина продольной арматуры

Общая длина арматуры включая нахлест.

Минимальное количество продольных стержней арматуры для столбов и свай

Необходимое количество продольных стержней арматуры для каждого столба или сваи.

Минимальный диаметр арматуры для столбов и свай

Минимально допустимый диаметр продольных стержней арматуры, обеспечивающих прочность столбов или свай.

Минимальный диаметр поперечной арматуры (хомутов)

Определяется, основываясь на нормативах СНиП.

Максимальный шаг поперечной арматуры (хомутов)

Рассчитывается таким образом, чтобы при заливке бетона арматурный каркас не был смещён или деформирован.

Общий вес хомутов

Суммарный вес хомутов, которые потребуются при строительстве всего фундамента.

Минимальная толщина доски при опорах через каждый метр

Необходимая толщина досок опалубки при заданных параметрах фундамента и заданном шаге опор. Рассчитывается исходя из ГОСТ Р 52086-2003.

Количество досок для опалубки

Число досок стандартной длиной 6 метров, которые потребуются для возведения всей опалубки.

Периметр опалубки

Общая протяженность опалубки с учетом внутренних перегородок.

Объем и примерный вес досок для опалубки

Такой объем досок потребуется для возведения опалубки. Вес досок рассчитывается из среднего значения плотности и влажности хвойных пород дерева.

Столбчатый и свайный фундамент

Расчет количества материала влияет на фундамент

Выбор типа столбчатого фундамента

Это могут быть стойки с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Укажите размеры в миллиметрах

B – Ширина или диаметр.
H – Высота основной части.

A – Базовая стойка. Если куча без причины, то не используйте этот размер.
D – Ширина или диаметр основания.

D1 – Длина прямоугольного основания.
B1 – Ширина для прямоугольного столба.
При круглых сечениях эти размеры не участвуют.

Размеры влияют на фундамент

X – Ширина основания.
Y – Базовая длина.

X1 – Количество стоек, включая стойки по углам.
Y1 – Количество постов, включая посты по длине по углам.

S – Если флажок установлен, то будут вычисляться столбцы, равномерно заполненные. Если нет, то только посты по периметру базы.

Размеры ростверка

Е – Балка ростверка.
F ​​ – Высота ростверка.
Если расчет монолитного ростверка не нужен, не используйте эти размеры.

Арматура

ARM1 – Количество арматуры в одном столбе.
ARM2 – Количество рядов в ленточном ростверке.
ARMD – Диаметр клапанов. Всегда в миллиметрах.
Если не требуется, установите это значение на 0.

Укажите количество цемента для изготовления одного кубометра бетона. В килограммах.
Укажите пропорции для изготовления бетона, по массе. Эти данные в каждом случае разные.
Это зависит от марки цемента, размеров щебня и технологии строительства. Спросите их поставщиков строительных материалов.

Для расчета сметной стоимости строительных материалов укажите их цены.

Программа автоматически вычисляет:
Расстояние между опорными столбами и их количество.
Бетонный объем для одного столба, отдельно для верха и низа.
Количество бетонных ростверков.
Длина и вес приспособления.
Стоимость стройматериалов для монолитного свайного фундамента с эффектом, или ростверка.
Чертежи дадут общее представление и помогут при проектировании свайных фундаментов.

Для бань и домов без подвала, домов со светлыми стенами и домов из кирпича, где применять ленточный фундамент неэкономично, чаще применяют столбчатый фундамент. Его расчет трудоемок, но с нашими расчетами не займет у вас много времени. Все, что вам нужно сделать, это заполнить соответствующие поля согласно инструкции, и вы получите информацию о необходимых для строительства материалах, узнаете их количество и общую стоимость.

Краткое описание

Фундамент пирса имеет вид колонн, которые объединяются с помощью ростверка. Эти столбы располагаются по углам будущего строения, а также в местах пересечения стен, под несущими или просто тяжелыми стенами, балочными перекрытиями и конструкциями. В местах, где нагрузка наибольшая. Фундамент служит для усиления фундамента пирса и армируется перемычкой между стойками.

Где не применяется Pier Foundation

Использовать столбчатый фундамент не рекомендуется там, где имеются подвижные или слабые грунты, например торфяные или водонасыщенные глинистые грунты. Не используйте этот тип фундамента и в местах, где не было резких перепадов.

Преимущества

Фундамент Pier имеет ряд преимуществ, делающих его оптимальным решением при строительстве частного дома. Он дешевле ленточного или ростверкового фундамента, более экономичен по расходу строительных материалов и затрат на строительство, дает меньшую усадку и уменьшает общую площадь фундамента. Фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

Материалы

В зависимости от веса и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. В зависимости от типа материала выбирается и минимальное сечение столбов. Так, для бетонных столбов размер сечения должен быть не менее 400 мм, для каменных не менее 600 мм, для каменных 380 мм, если он находится выше уровня земли, и на 250 мм при применении забирки с перевязочным приемом.

Строительство фундамента

Прежде чем приступить к строительству, необходимо выяснить глубину промерзания грунтов, тип и состав грунта, поэтому нужна ли замена и уровень грунтовых вод, а также выявить необходимость дренажа и гидроизоляции. Строительство фундамента пирса в 9 последовательных этапов.
1. Подготовка к уборке строительной площадки.
2. Планировка цокольного этажа, где участок размечен по проекту.
3. Копание ям.
4. Установка опалубки для столбов.
5. Установка арматуры.
6. Заполняет столбы.
7. Изготовление ростверка.
8. Сооружение так называемой забирки или заграждающей стены между столбами.
9. Мероприятия по гидроизоляции фундамента.

Важные моменты

Если Дом строится на пучениях, нельзя откладывать начатое строительство. Если оставить пустой фундамент на зиму, он может деформироваться.
Просто промокшие ступни бетона должны осесть в течение 30 дней. В этот период загружать их не рекомендуется.
Для изготовления бетона оптимально подходит цемент марки М400, а в качестве засыпки мелкий щебень и крупнозернистый песок.

Фундаментные сваи их назначение и применение

Фундаментные сваи представляют собой тонкие распорки, которые могут быть заглублены в землю или изготовлены в скважинах, пробуренных в грунте, они передают нагрузку от сооружения более плотных слоев грунта. По своей длине они могут иметь постоянное сечение (призматические и цилиндрические) или переменное (пирамидальное, трапециевидное, ромбовидное).

Форма поперечного сечения сваи может быть:

• различают квадратную,
• прямоугольный,
• круглый,
• треугольный,
• трубчатый,
• трапециевидный.

Врытые в землю, они обычно перекрываются балкой или плитой, называемой ростверком. Ростверк служит для взаимного соединения свай и обеспечивает выравнивание их осадки при нагрузках. В зависимости от материала свай и положения постоянного уровня грунтовых вод ростверки могут быть выполнены из:

• древесина,
• бетон,
• железобетон.

Фундаменты бывают с высоким и низким ростверком. При работе с высоким его подошва не соприкасается с поверхностью почвы. Такие ростверки могут удовлетворить вас в таких случаях, когда поверхность грунта покрыта водой (например, при строительстве набережных, причалов и т. д.). Низкие хороши для фундаментов гражданских зданий (например, при устройстве технического подполья).

В промышленном и гражданском строительстве чаще используются невысокие ростверки. Отметка низкого заглубления ростверка в грунт зависит от наличия подвальных помещений и проходящих в них подземных коммуникаций, возможности набухания грунтов, глубины залегания примыкающих фундаментов и некоторых других причин.

Висячие сваи опираются на сжимаемый грунтовый наконечник и передают нагрузку на грунт по площади поперечного сечения и на боковую поверхность сваи, взаимодействуя с окружающим грунтом.

Классификация

Сваи различаются по материалу, из которого они изготовлены, их положению в вертикальной плоскости, форме поперечного и продольного сечений или способу погружения их в грунт.

В зависимости от материала сваи бывают:

• дерево,
• металл,
• бетон,
• железобетон.

В последнее время появились также грунтобетонные, грунтовые и песчаные.

В зависимости от положения сваи бывают вертикальные и наклонные. Наклонные служат для удержания горизонтальных грузов.

В зависимости от технологии изготовления все сваи делятся на две группы: готовые сваи (погружаются в грунт путем забивания, вдавливания, завинчивания и т.п.) и набивные сваи (изготавливаются непосредственно в предварительно пробуренной или забиваемой в грунте скважине ).

По сечению сваи могут быть цельными (полнотелыми) или пустотелыми (пустотелыми и оболочечными). Принципиальной разницы между пустотелыми сваями и сваями-оболочками нет. Обычно, когда диаметр (сторона) поперечного сечения сваи составляет около 2,5 футов и существует внутренняя полость, такие сваи можно назвать полыми. При тех же условиях, но диаметром более 2,5 футов, сваи принято считать оболочечными.

Пустотелые и оболочечные сваи могут иметь открытые и закрытые нижние концы, что влияет на технологический процесс и работу на несущую способность сваи. Для увеличения несущей способности свай в нижних концах часто устанавливают уширенную пятку (бурением или взрывом). Уширенные пяты также могут иметь место при работе с забивными сваями.

Для изготовления металлических свай применяют бесшовные трубы диаметром 2-3 метра и более. Трубы большого диаметра часто погружают в почву с помощью размыва. Трубы, погруженные в землю, заливаются бетоном. Сейчас такая свая может иметь грузоподъемность 250-300 тонн и более.

Металлические сваи бывают винтовые, длина которых может достигать 130 футов, диаметр их винтовой лопасти до 8 футов. Их несущая способность может достигать 400-500 тонн. Их ввинчивают в землю с помощью шпиля (специального типа лебедки). Преимуществом винтовых свай является возможность крепления завинчиванием без толчков и ударов. Кроме того, они одинаково хорошо противостоят сжатию и вытягиванию. Более того, буровые сваи более рентабельны, чем бетонные, при массовом строительстве.

Недавно ведущие инженеры разработали сваи, в которых стальные оболочки заменены сборными железобетонными. Сваи этого типа погружаются путем помещения внутрь оболочки стального сердечника, соединенного с блендером. После завинчивания оболочка и сердечник разъединяются. Из-за того, что в зоне переменной влажности металл подвергается коррозии, для его защиты их обычно окрашивают или покрывают битумом, каменноугольной смолой или какими-либо специальными антикоррозионными пленками.

Лопасти винтов могут быть изготовлены из чугуна, стали, бетона, пластмассы и стеклопластика. Последний обладает высокой механической прочностью, не подвержен коррозии и хорошо обрабатывается. Лопаткам из стеклопластика можно придать любую форму и гладкую поверхность, что резко снижает коэффициент трения о грунт при погружении свай.

Готовые сваи выпускаются нескольких основных видов. Также это может быть сочетание различных способов построения свайных стволов и уширенных пяток.

Установка свай внутри фундамента

Ростверки – плиты, соединяющие оголовки свай и обеспечивающие их совместную работу, изготавливаются преимущественно из бетона или железобетона. Деревянные ростверки малопригодны. По своей форме ростверк обычно повторяет план несущей конструкции или части здания, что требует проектирования свайного фундамента.

В зависимости от размера и формы свайного фундамента различают так называемые:

• «кусты»,
• «полоски»,
• «полей».

Свайный куст включает относительно небольшое количество свай с соотношением сторон ростверка не более 1:5. Он может быть хорош для фундаментов под колонны, стойки и отдельные высотные конструкции (например, трубы дымоудаления).

«Свайную ленту» обычно формируют для фундаментов очень крупных гражданских и промышленных зданий (ленточных фундаментов), например, фундаментов насыпей и т. п.
«Свайное поле» очень похоже на «свайный куст», но меньше и имеет меньшее количество свай. Его можно изготавливать, например, для фундаментов опор мостов, гидротехнических сооружений и некоторых зданий и сооружений на сплошном ростверке по всей их площади.
