Вычерчивание перспективы и аксонометрии дома
Категория: Проектирование
Перспектива дома. Перспективной проекцией (перспективой) называют изображение предмета (дома), полученное способом центрального проецирования. Основная особенность перспективы – перспективное сокращение, то есть кажущееся уменьшение предметов по мере их удаления от наблюдателя. Степень этого уменьшения пропорциональна расстоянию от предмета. Чем ближе предмет расположен к наблюдателю, тем он воспринимается в перспективе больше по сравнению с одинаковым с ним, но более удаленным предметом (рис. 1). В результате параллельные прямые воспринимаются сходящимися в одной точке – точке схода F. Для горизонтальных прямых точка схода расположена на линии горизонта. Вертикальные прямые в перспективе остаются параллельными друг другу (вертикальные ребра дома).
Характер перспективного изображения предмета зависит от положения точки зрения наблюдателя. Видимая форма предмета меняется при перемещении наблюдателя вправо и влево относительно первоначальной точки зрения, при обходе вокруг предмета, а также при изменении дистанции наблюдения (рис.
Сходимость прямых линий, или перспективный ракурс, тем больше, чем ближе расположена точка зрения к объекту наблюдения. Если наблюдатель находится близко к предмету (точка 1 – горизонтальный угол зрения 45°), то сходимость горизонтальных прямых становится значительной, причем точки схода F1 и F2 прямых приближаются к предмету. По мере удаления точки зрения перспективный ракурс уменьшается и точки схода прямых линий удаляются вправо и влево и обычно оказываются за пределами листа. Перспективное изображение предмета в этих случаях выглядит по-разному. При близкой точке зрения перспектива предмета имеет большую выразительность и экспрессию, но вместе с тем и неестественный вид. При дальней точке зрения и небольшом угле зрения перспектива предмета становится “вялой” и невыразительной. Наиболее естественным и выразительным является перспективное изображение II (угол зрения 30°).
Таким образом, на перспективной проекции отражаются не только форма и положение предмета в пространстве, но и точка зрения, то есть положение наблюдателя относительно предмета. Поэтому так важно правильно выбрать точку зрения (наилучшие углы 20…400) и расстояние до предмета при построении перспективы.
Рис. 1. Перспективное сокращение равных по высоте элементов объекта по мере их удаления от наблюдателя в глубину и перспективная сходимость параллельных прямых в точке схода
Рис. 2. Влияние дистанции наблюдения на перспективное изображение предмета: а – фасад; б – план; в – перспектива предмета; 1…3 – точки зрения; I-III – изображения предмета из соответствующих точек зрения; К – картинная плоскость; F1, F2 – точки схода; h-h – линия горизонта
Рис. 3. Построение перспективы прямоугольного дома
Рис. 4. Построение перспективы дома со скатной кровлей: а, б – фасады дома; в – план дома; г – перспектива дома
Чтобы построить перспективу прямоугольного дома, необходимо иметь две его прямоугольные проекции – фасад и план (рис. 3, а, б). На плане дома определяем положение центра проецирования, точки зрения S (положение наблюдателя) и плоскости проекций, или картинной плоскости К. На фасаде показываем линию горизонта h-h. Из точки зрения S проводим через характерные точки плана дома II, III проецирующие прямые и определяем точки 2 и 3 их пересечения с плоскостью К. Находим точки схода параллельных прямых продольного F1 и поперечного F2 направлений. Для этого проводим из точки зрения S прямые, параллельные соответствующим сторонам плана дома, до пересечения с плоскостью К. Полученные точки переносим на перспективу (рис. 3, в). Перспектива дома построена с увеличением исходных данных (план, фасад) в 2 раза.
На плане (см. рис. 3, а) в точке, где плоскость совпадает с ближним углом дома, его вертикальное ребро проецируется в натуральный размер. Остальные вертикальные ребра дома проецируются з уменьшенном размере. Размер ребра переносим на перспективу. Из концевых точек ребра проводим прямые в точки схода F, и F2. Эти прямые определяют перспективные размеры вертикальных ребер, поскольку горизонтальные прямые в перспективе сходятся в точках схода.

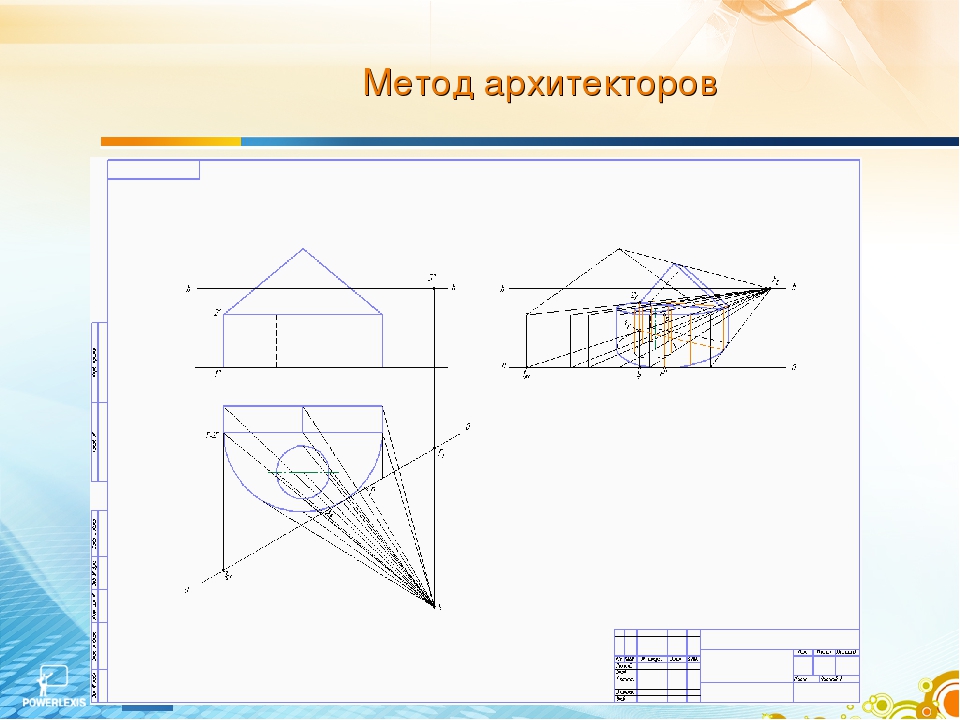

Пример построения перспективы дома со скатной кровлей по заданным ортогональным проекциям (план и фасады)приведен на рисунке 4. Для облегчения построения чертеж дома предельно схематизирован. Картинная плоскость К проходит через передний угол дома. Из точки зрения S проводим прямые, параллельные стенам дома, до пересечения с плоскостью К в точках F1 и F2 и лучи через все точки (углы, окна, кровля и т. д.) плана дома. Отмечаем точки пересечения этих лучей с плоскостью К. Строим перспективу. Для этого вычерчиваем линию горизонта h – h и переносим на нее точки схода F1 и F2, а также все точки, полученные на картинной плоскости в плане.
Проводим через все отмеченные на линии h-h точки вертикальные линии. Поскольку ребро 1-13 находится на картинной плоскости, то на перспективе оно останется без изменений. На вертикальной линии, проходящей через точку 1, откладываем натуральные размеры отрезков фасада рические оси OX, OY и 01. На всех осях откладываем одинаковые отрезки, равные по длине ребру куба. Из полученных точек на осях ОХ и OY проводим прямые линии, параллельные осям ОХ и ОУ, до взаимного их пересечения. Нижняя грань куба (квадрат) будет представлять собой ромб. Из четырех его вершин откладываем отрезки вертикальных прямых, равные по длине ребру куба. Полученные точки соединяем прямыми линиями, параллельными аксонометрическим осям. Получаем изображение верхней и двух боковых видимых граней куба.
Рис. 5. Перспектива двухэтажного пятикомнатного жилого дома (типовой проект Я” 144-12-149)
В прямоугольной диметрии углы между осями X и Z составляют 90 + 7 = 97°, а между осями Z и У 90 + 41 = 131°. При построении этой проекции оси X и У образуют с горизонталью углы соответственно 7 и 41°. Коэффициенты искажения по осям X и Z равны 1, по оси У – 0,5. Положение осей X и У можно найти графическим путем без транспортира. Для этого откладывают по горизонтали в обе стороны от точки пересечения осей по восемь равных отрезков. Затем от полученных точек откладывают вниз с левой стороны один такой отрезок, а с правой – семь.
Рис. 6. Построение прямоугольной изометрии дома со скатной кровлей: а – план; б и в- главный и боковой фасады; г -построение аксонометрических осей и нанесение плана; д – построение скатной кровли; е -построение стен, цоколя и окон
В косоугольной фронтальной изометрии угол между осями Z и У составляет 135°.
При построении этой проекции ось .У образует с горизонталью угол 45°. Фронтальные изометрии также можно выполнить с углами наклона оси У к горизонтали 30 и 60°. Коэффициенты искажения по осям X, У и Z принимают равными 1.
В косоугольной горизонтальной изометрии угол между осями X и У равен 90°, а угол между горизонталью и осью У – 30°, его иногда назначают и 45 и 60°. Коэффициенты искажения по оси X, У и Z принимают равными 1.
В косоугольной фронтальной диметрии угол между осями X и Z составляет 90°, а между осями Z и У равен 135°. Ось У образует с горизонталью угол 45°. Допускается этот угол назначать также 30 или 60°. Коэффициенты искажения по осям X и Z принимают равными 1, а по оси У – 0,5.
Пример построения прямоугольной изометрии дома со скатной кровлей приведен на рисунке 6. Выполняют его на основе плана и двух фасадов дома (они на рисунке предельно схематизированы). Вначале вычерчивают аксонометрические оси. Затем на них откладывают размеры дома в плане и вычерчивают план.
Затем пунктирной линией вычерчивают план кровли с коньком. Из четырех точек плана кровли проводят вертикальные прямые длиной, равной высоте низа кровли (от земли), а из крайних точек конька кровли – вертикальные прямые длиной, равной высоте конька кровли (от земли). Соединяют полученные точки и получают аксонометрию кровли. Из точек плана дома откладывают вертикальные отрезки длиной, равной высоте стен дома. На грани стены откладывают высоты цоколя, верха и низа окон и вычерчивают цоколь и окна. Потом удаляют все лишние линии построения и аксонометрические оси, обводят аксонометрию дома.Рис. 7. Прямоугольная изометрия двухэтажного четырехкомнатного жилого дома с кирпичными стенами (типовой проект К” 144-12-148.2)
Прямоугольная изометрия двухэтажного четырехкомнатного жилого дома со стенами из кирпича приведена на рисунке 7. Она дана для сравнения с перспективой этого же дома, изображенной на рисунке 5. Построение аксонометрии методологически не отличается от построения прямоугольной изометрии, приведенной на рисунке 6. Уточняются лишь отдельные детали и элементы (крыльцо, ограждения лестниц и балконов, дымоходные трубы, облицовки стен, материал кровли и т. д.).
Рис. 8. Прямоугольный разрез-изометрия мансардного дома с подвалом
В практике проектирования применяют разрезы-аксонометрии, которые позволяют выявить внутреннюю конструктивную структуру дома, решение отдельных помещений, лестниц, кровли и т. д. (рис. 8). На них также показывают архитектурное решение отдельных элементов фасада – кровли, труб, окон, крылец и т. п.
