Правила армирования ленточного фундамента: Как правильно армировать ленточный фундамент

Правильное армирование фундамента :: «МеталлТорг»

23.03.2021

Возведение фундамента — один из основных этапов строительства, от которого во многом зависит долговечность дома. Строение простоит долгие годы, если под ним будет надежное и крепкое основание. В частном домостроении обычно используют железобетонный фундамент, ленточный или монолитный, в который заложена стальная арматура. Такие конструкции обладают высокой прочностью и несущей способностью, обеспечивают максимальную устойчивость дома и достаточно просты в изготовлении.

Армирование бетонного фундамента обязательно, без стальных элементов бетон не сможет компенсировать все нагрузки, оказываемые на основание.

Подготовка к работам

Перед строительством фундамента обязательно выполняется его расчет, который даст понимание, какие у основания будут размеры, сколько и какого диаметра необходимо арматуры. Для этого собирают исходные данные и рассчитывают нагрузки, под которыми подразумеваются длительные и кратковременные весовые воздействия на фундамент. При этом рассматривают абсолютно все возможные воздействия — вес стен, перегородок, перекрытий, крыши и других постоянных конструкций дома. Временные нагрузки могут быть от людей, мебели и снежного покрова, их также необходимо учитывать.

Выполнить полный инженерный расчет фундамента достаточно сложно, так как для этого необходимо произвести геологические изыскания, которые требуют использования специализированных инструментов. Они позволят узнать характеристики грунта, уровень грунтовых вод, климатические условия и другие факторы, которые могут оказывать воздействие на строение. Однако в частном домостроительстве на здания оказываются не настолько высокие нагрузки, как в многоэтажном, поэтому можно ограничиться общими рекомендациями. Для небольших зданий с низким весом фундамент обустраивают по примерным расчетам. Выполнить их можно с помощью специализированных калькуляторов, обычно размещенных на сайтах крупных строительных компаний.

При этом соблюдают следующие правила:

• Основание фундамента закладывают ниже глубины промерзания почвы. Этот параметр индивидуален для каждого региона, уточнить его можно по соответствующей карте, приведенной в старом СНиП 2.01.01-82 (в новые правила от 1999 года она не включена).
• Фундамент устраивают таким образом, чтобы масса строения равномерно распределялась по грунту. Если с монолитным основанием в этом плане проблем нет, то при возведении ж/б ленты фундамента необходимо учитывать стабильность и характеристики грунта. При подвижных почвах его ширину увеличивают или делают в основании армированную бетонную «подошву».
• Любой бетонный фундамент обязательно армируют. Стальная арматура, смонтированная внутри бетона, компенсирует изгибающие воздействия и обеспечивает ему дополнительный запас прочности.

Работы по армированию выполняется строго согласно нормам и правилам СНиП 52-01-2003, который регламентирует тип, толщину и количество стальных прутков, минимальное расстояние между ними и другие конструктивные особенности.

Основные принципы

Независимо от типа фундамента, в нем должно быть заложено арматуры, совокупная площадь которых занимает не менее 0,1% от его поперечного сечения. Как показывает практика, для большинства частных домов оптимально подходят рабочие пруты диаметром 10 мм (при стороне до 3 метров) или 12 мм (свыше 3 м). Можно больше, но в этом случае стоимость материалов будет значительно выше.

Для хомутов, которые используются для соединения верхнего и нижнего арматурных поясов, обычно выбирают стержни размером 6-8 мм.

Арматурный каркас делают только из рифленых прутов (кольцевого, серповидного или смешанного профиля). Стержни с гладкой поверхностью не рекомендуется применять даже для хомутов. При армировании соблюдают следующие правила:

• Арматуру размещают таким образом, чтобы она была распределена равномерно. Промежуток между прутками в поясе не должно быть более 400 мм. Шаг установки хомутов — до 300 мм. Но и располагать стержни слишком часто тоже не стоит: во-первых, уйдет много материала, во-вторых, могут быть проблемы с заливкой бетона. Наполнитель будет застревать в промежутках.
• Для рабочей арматуры берут стальные прутки классом не ниже А400 (A-III), для хомутов рекомендуется выбрать А300 A-II.
• Пруты связывают отожженной проволокой диаметром 0,8-1,4 мм. Метод вязки рекомендуется использовать для любых типов фундаментов. Сварка здесь недопустима, так как она ослабляет конструктивную прочность каркаса.
• При монтаже арматурной сетки или каркаса необходимо отслеживать, чтобы все элементы конструкции после заливки были «утоплены» в бетоне, не находились близко от грунта и не втыкались в него. Для нормальной защиты металла от коррозии внешних воздействий достаточно бетонного слоя в 25-30 мм со всех сторон.
• Если длины прута не хватает на всю протяженность каркаса, второй стержень укладывают внахлест. Соединение встык недопустимо. Нахлест должен быть не менее 20 диаметров используемого прутка (но не менее 25 см) для ленточного фундамента, не менее 40 диаметров — для монолитной плиты. В этом случае нагрузка будет равномерно распределена по всем элементам.
• В любом фундаменте самые проблемные места, на которые оказывается повышенная нагрузка. Это углы, примыкание несущих стен и простенков. Чтобы обеспечить запас прочности, в конструкции обязательно делают дополнительное усиление. Хомуты в этом случае выступают в качестве рабочей арматуры, поэтому шаг их установки уменьшают в два раза. На углах стержень загибают с нахлестом не менее 0,6-0,7 м.

Сгибать металл лучше холодным способом, без использования паяльной лампы, чтобы не снизить качество материала. Если длины прутка не хватает, используют Г-образный хомут, каждая из сторон которого также должна быть не менее 60-70 см. Аналогично усиливаются примыкания простенков.

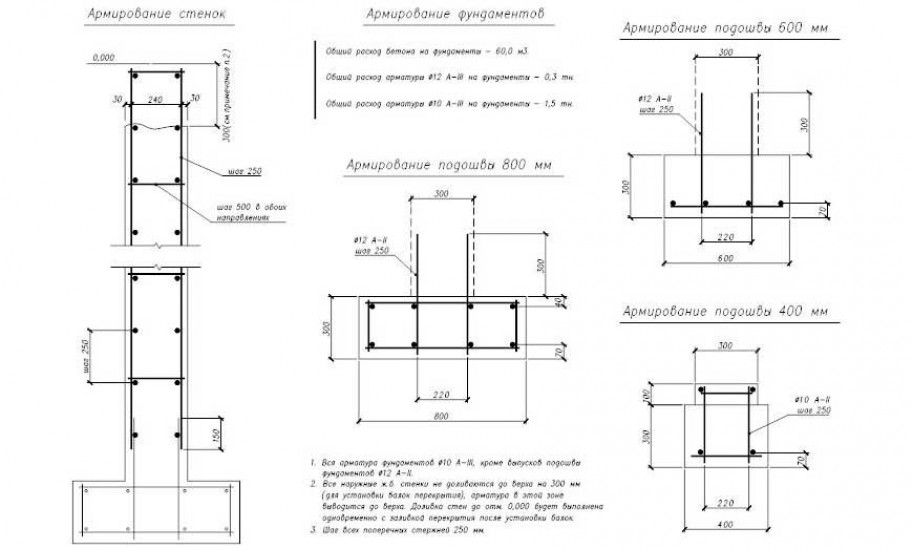

Перед работами рекомендуется предварительно разработать схему армирования с указанием всех размеров, используемых стержней и их диаметров, мест соединений, усилений и т.д. Это упростит расчет необходимого количества материалов. При подсчете рекомендуется добавлять 10-15% «про запас».

Особенности ленточного фундамента

Наиболее часто в частном домостроительстве используют ленточный фундамент, представляющий собой замкнутый контур по всему периметру здания с ответвлениями под простенки. Его строительство обходится гораздо дешевле, возводить его проще, быстрее, при этом не требуется большого количества стройматериалов и использование специализированной техники.

Главная конструктивная особенность ленточного фундамента: он имеет небольшую глубину и ширину, в то время как протяженность железобетонной ленты может достигать нескольких десятков метров. Такая конструкция в основном испытывает нагрузки от веса дома и от морозного пучения грунта в зимнее время, поэтому для конструкции высотой около 60-80 см достаточно двух арматурных поясов — сверху и снизу, укрепленных хомутами.

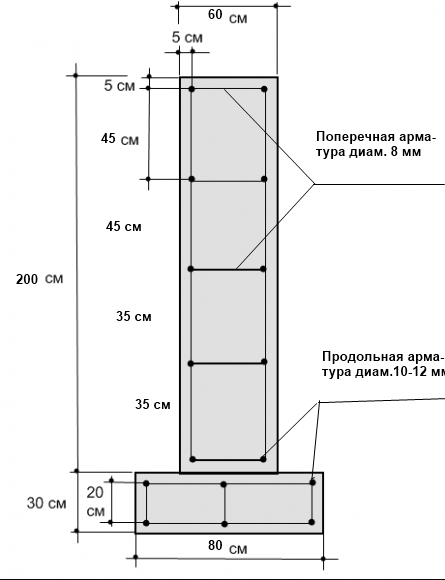

Для лент глубокого заложения (свыше 100 см) потребуется смонтировать уже три ряда. Рабочие пояса подвязывают горизонтальными и вертикальными перемычками. Это позволяет закрепить пруты в необходимом положении, а также распределить часть нагрузки в местах соединений.

Под дома на пучинистых грунтах или крупногабаритные строения ленточный фундамент изготавливают с подошвой, которая за счет распределения нагрузки по большей площади обеспечивает более высокую стабильность основанию и снижает риск значительных просадок. Ее также необходимо армировать по длине одним или двумя рядами рабочей арматуры, соединенных хомутами с основным каркасом.

Монолитная плита

Монолитный фундамент представляет собой цельную железобетонную плиту, изготавливаемую строго по СП 63.13330.2012. Такие конструкции обеспечивают самую надежную опору для дома. Но имеют один значимый недостаток: низкая прочность при изгибе или растяжении, которые возникают при неравномерных нагрузках. Закладка стальной арматуры в бетон позволяет решить эту проблему.

По основной площади армирование бетонного монолита выполняется равномерно. При толщине плиты до 150 мм арматура монтируется в виде сетки с одинаковыми ячейками, шаг укладки стержней — 200-400 мм. Для монолитов высотой от 150 мм создают металлический каркас из двух или трех рядов прутков, связанных хомутами. В местах повышенной нагрузки обязательно выполняют усиление:

• Там, где будут установлены несущие перегородки, стержни укладывают в два раза чаще, с укороченным шагом.
• На торцах фундамент армируется П-образными прутками, длина которых составляет минимум две толщины плиты.
• Если в доме планируется обустроить подвал, в обязательном порядке связывают каркасы основания и стен дома. Делают это с помощью вертикальных прутков, так называемых выпусков. Стержни загибают под прямым углом на конце на две высоты плиты и вяжут к каркасу фундамента.

Сборку каркаса из арматуры необходимо проводить осторожно, чтобы не повредить гидроизоляционный материал и уплотненную песчаную подушку.

Технология изготовления армированного каркаса

Армирование выполняют после монтажа опалубки. При этом каркас можно сразу собирать непосредственно на месте. Или подготовить отдельные отрезки рядом и соединить их в траншее или котловане. Какой вариант выбрать, зависит от типа фундамента, глубины его заложения и условий строительной площадки. Например, сетку под монолит проще монтировать по месту, а каркас под высокую узкую ленту — отдельно.

Монтаж каркаса проводят в следующем порядке:

• Первыми монтируют рабочие прутки нижнего пояса, приподнимая их на 5 см с помощью подпорок или обычных кирпичей.
• Устанавливают поперечные стержни или заранее сформированные контуры, закрепляя их в требуемом положении отожженной проволокой с помощью пистолета или крючка для вязки или даже обычных плоскогубцев.
• Собирают верхнюю часть, соединяя ее с остальной конструкцией.

Со всеми перечисленными работами вполне реально справится в одиночку, но лучше задействовать двух-трех человек.

Какую арматуру использовать

Сегодня некоторые производители предлагают стеклопластиковую арматуру из сверхпрочного пластика диаметром 4-18 мм и длиной до 12 м. При этом заявляют, что ее характеристики сопоставимы с параметрами стальных стержней, а легкий вес изделий не создает дополнительной нагрузки на основание фундамента.

Однако по опыту профессиональных строителей прочность стеклопластика гораздо ниже, чем у металла. Кроме того, арматура из стеклопластика плохо гнется и скручивается, при деформации сразу ломается, рифление разматывается. Рабочей она быть не может. Да и стоит этот материал в два раза дороже. Поэтому для фундамента лучше выбирать традиционные стальные прутки, приобрести которые можно в компании «МеталлТорг».

Возврат к списку

газобетон и газоблок по оптовій ціні»

Зміст статті:

1. Потрібно армувати стрічковий фундамент?
2. Яку арматуру слід використовувати в процесі закладання фундаменту?
3. Якою має бути технологія армування?
4. Правила армування монолітних основ

Запорука якості та довговічності майбутнього будинку — надійне підгрунтя. Натисніть на фото для збільшення.

Після вибору ділянки, складання плану будинку, проведення аналізу ґрунту, сміливо можна приступати до будівництва фундаменту.

Наскільки якісною буде основа будинку, залежить від безлічі факторів: типу фундаменту, якості бетону і його виробника, правильності гідроізоляції, дренажу, вимощення.

Саме тому в процесі будівництва напевно виникне логічне питання: «Як армувати стрічковий фундамент?»

Правильне армування стрічкового фундаменту зазвичай виконується за допомогою кручених металевих прутів діаметром 10-12 мм

Особливу увагу варто приділити роботі з кутами підстави.

У разі, якщо укладання арматури в стрічковий фундамент буде виконана неправильно, то наслідки будуть дуже плачевними. Тому необхідно закладати прути внапуск, зачіпаючи їх за вертикальну арматуру.

Прути, що знаходяться у внутрішній частині кутів, повинні перетинатися і дотягуватися до зовнішнього краю стіни, інакше споруда буде неміцним.

Потрібно армувати стрічковий фундамент?

В процесі армування необхідно строго дотримувати відстань між прутами. Натисніть для збільшення.

Бетон, як відомо, володіє високою міцністю стиснення і зовсім не міцний на розривах.

Однак цей недолік цілком компенсується металевою арматурою, якій прокладається нижня і верхня частини фундаменту уздовж стрічки.

Вона значно збільшує міцність на вигин і на розрив.

Вертикальна арматура є допоміжною і забезпечує міцність на зріз. Подібні навантаження незначні, тому основна функція вертикальної арматури – стійка, підтримує нижній і верхній арматурний пояс.

Важливо, щоб між прутами вертикальної арматури відстань було 0,5-0,8 м.

Щоб сталева арматура була захищена від негативного впливу навколишнього середовища, її слід залити бетоном до уровня700 ммв нижній частині і до 40-60 ммв верхній.

Відстань між жилами арматури повинно бути, як мінімум,0,3 м. Як правило, армування зазвичай проводять з використанням 2-х, 3-х, 4-х прутків в кожному поясі.

Яку арматуру слід використовувати в процесі закладання фундаменту?

Неможливо армувати фундамент, не використовуючи горячекатаную металеву арматуру марки «А» — «Ш» періодичного профілю і перетином 10-22 ммв діаметрі. Товщину стрижнів потрібно розраховувати на етапі проектування. Так, у робочої арматури вона повинна бути 10-22 мм, а допоміжна – 4-10 мм

Щоб розуміти, як правильно армувати стрічковий фундамент, необхідно спочатку дізнатися в якій послідовності в’яжеться арматура.

• В землю по периметру забивають прути, діаметром 8-10 ммна відстані один від іншого 0,5-0,8 м.

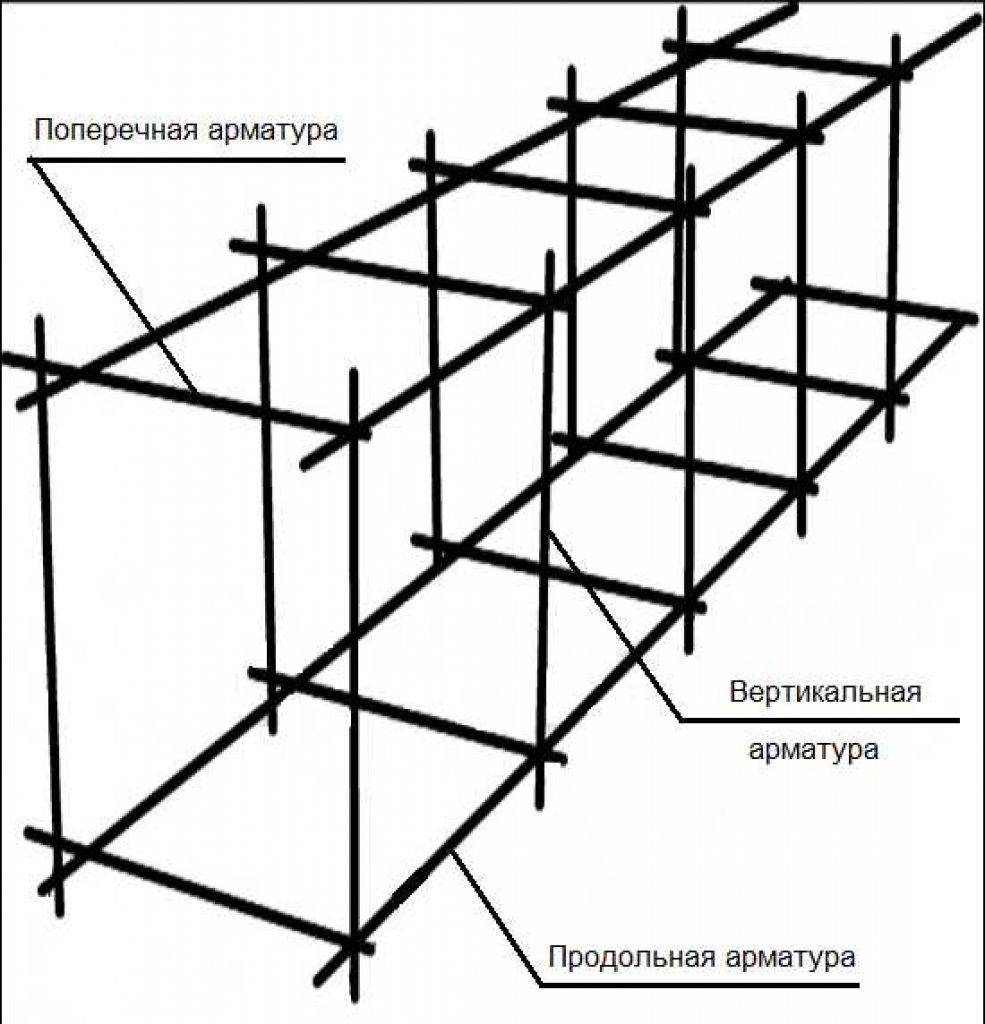

• На вертикальну арматуру в’яжуться 2 пояса – верхній і нижній, вони складаються з основної арматури.
• Якщо все зроблено правильно, вийде міцний і надійний каркас, який не втратить форму після того, як заллють розчин бетону.

Якою має бути технологія армування?

Правильне армування стрічкового фундаменту має відбуватися строго поетапно:

На першому етапі необхідно розрахувати силу навантаження, яка визначає, якого розміру повинна бути арматура. Прути, на які припадає найбільше навантаження, повинні бути рифленими.

На другому етапі будується опалубка і відбувається безпосередньо процес армування. Це передбачає вбивання вертикальних прутів на дно виритої траншеї, причому висота прутів повинна бути такою ж, як висота фундаменту.

Відстань між прутами повинно бути 2 м. Незважаючи на те, що вертикальні прути не обтяжуються особливої навантаженням, вони роблять конструкцію більш стійкою і знижують ризик того, що арматурна сітка деформується при заливанні цементу.

Вертикальні прути зварюються з горизонтальними на расстоянии5 смот країв фундаменту. Виступаюча частина арматури повинна бути не більше 8-10 див. Щоб установка армуючих елементів була рівномірною, будівельники нерідко використовують цеглу.

Дуже популярним методом армування є принцип підв’язування арматури, оскільки в цьому випадку властивості металу не схильні до змін.

Професіонали радять зміцнювати фундамент, ширина якого знаходиться в межах 40-50 см, за допомогою 4-х поздовжніх прутів, що встановлюються на расстояніі0,2 модін від іншого. Прути за допомогою тонкого дроту формуються в квадратний каркас.

Можливо і потрібно армувати стрічковий фундамент власними силами?

Для визначення необхідної кількості бетону необхідно розрахувати довжину, ширину і висоту підстави. Натисніть для збільшення.

Особливо ретельно слід виконувати армування фундаменту самостійно. Головне, на що потрібно постійно звертати увагу, – кути.

Фахівці радять встановити в кутах загнуті прути під нахилом, не залишаючи при цьому стиків.

Після того, як арматура буде встановлена, потрібно зробити вентиляційні отвори і залити все цементним розчином.

Щоб правильно визначити, скільки буде потрібно бетону на фундамент, необхідно виміряти ширину, довжину і висоту контуру підстави.

Стандартної і найбільш часто зустрічається шириною стрічки є контур з параметром 20-40 см

Якщо говорити про висоту, то при її розрахунку треба враховувати загальну суму глибини закладення і наземну виступаючу частину. Вона повинна бути прімерно2 м.

Довжина контуру – це периметр зовнішніх стін і довжина під внутрішніми стінами.

Правила армування монолітних основ

Серед монолітних залізобетонних фундаментів прийнято розрізняти:

Окремі фундаменти, які будуються під колони. Вони бувають одно – і багатоступінчастими плитами. Підошву армують сіткою з арматурою.У робочих арматурних стержнях діаметр повинен бути не менше 10 мм, незалежно від того, що зварюється арматура чи ні.

Якщо армування проводити за допомогою окремих стержнів, то їх необхідно укладати взаємно перпендикулярно.

Стрічкові – фундаменти, сооружающиеся в 2-х напрямках під рядами колон або несучих стін. Цей варіант стрічкового монолітного фундаменту мало чим відрізняється від вищеперелічених і виконується відразу ж після монтажу опалубки. Діаметр арматури повинен бути 12-14 мм Її можна зв’язувати, так і зварювати, хоча перший варіант все ж краще.

Укладання арматури в стрічковий фундамент повинна відбуватися на рівні 5-7 см від поверхні. Це необхідно для того, щоб сітка була розташована усередині фундаменту.

Після цього можна приступити до створення вентиляції та проведення водопроводу. Для цього поперек опалубки потрібно встановити азбоцементну трубу і наповнити її піском, щоб в неї можна було залити розчин.

Приклад стрічкового підстави з укладеною арматурою. Натисніть на фото для збільшення.

Але перш, ніж це зробити, необхідно точно визначити, де будуть розташовані комунікації. Таких труб слід встановити, як мінімум, дві.

Як гідроізолятор можна використовувати руберойд і смолу, якими буде необхідно обклеїти весь периметр.

Однак існують і більш сучасні матеріали, такі як пенетрон, наприклад.

Його слід додавати в розчин, захищаючи, таким чином, не тільки край фундаменту, а і роблячи весь застиглий бетон водонепроникним.

Щоб після затоки розчину не виникло швів, через які може проникати вода, його потрібно заливати весь за один раз.

Опалубку перед затокою слід трамбувати, щоб запобігти можливість появи повітряних ям.
