ГлавнаяПолезная информация Кирпичная кладка стен и расходные нормы

Кирпичная кладка –  это конструкция из кирпичей, уложенных в определенном  порядке и скрепленных между собой строительным растворам.  Кирпичная кладка может выполняться как из керамического, так и из силикатного кирпича. Силикатный кирпич обладает более высокой теплопроводностью и гигроскопичностью, в сравнении с обычным. Кроме того, различают полнотелый и пустотелый кирпич. Пустотелый кирпич имеет как сквозные или закрытые пустоты, что уменьшает его теплопроводность и вес выполненных из него конструкций. Кирпич различают и по размерам. Наиболее распространенным является кирпич одинарный (условный),  его размеры-250*120*65 мм,   кирпич полуторный (утолщенный)-250*120*88 мм и кирпич двойной щелевой (камень)-250*120*140мм.

На примере размеров одинарного кирпича рассмотрим основные его части: постель – это площадь кирпича размером-250 мм*120 мм; тычок-250мм*65мм; ложок-120мм*65мм.

При кладки стен в кирпич толщина состовляет- 250мм; в полкирпича – 120 мм; в четверть – 65 мм.

Чем меньше толщина кладки стен, тем уменьшается расход материала и потери площади.

Строительный раствор для кирпичной кладки.

Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом надо просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен).

Чтобы удобней было работать, в раствор добавляют известь или глину и он становиться пластичнее. Применение высокопластичного раствора при кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты. Вместе с тем, чем подвижен раствор, тем легче его расстилать на поверхности и разравнивать.

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7-14 см осадки конуса). При кладке полнотелого кирпича применяется подвижность раствора до 12-14 см осадки конуса, а пустотелого не более 7-8 см.

Перед использованием раствора, его необходимо тщательно перемешать, так как оседает раствор и приобретает неоднородность.

СтройДиалог предлагает по выгодным ценам: пустотелый и полнотелый кирпич!

Кирпичная кладка стен и расходные нормы.

За основу определения расходов материалов (кирпича, раствора и других материалов) опираются на государственные элементные сметные нормы (ГЭСН), хотя для организаций, предприятий и физических лиц, финансируемые стройки за свой счет и имеет рекомендательный характер.

Норма кладки наружных стен из кирпича и камней керамических или силикатных в зависимости от их сложности делятся на классификации:

1. Простые стены – усложненные части кладки кирпича не превышают 10% от площади наружных стен.
2. Стены средней сложности – усложненные части занимают площадь от наружных стен кирпичной кладки не более 20%.
3. Сложные стены – усложненные части кирпичной кладки занимают площадь до 40% площади наружных стен.
4. Особо сложные стены – усложненные части, занимают площадь, больше 40% площади наружных стен.

Существует таблица ГЭСН 08 – 02 – 001 Кладка стен из кирпича.

Кладка стен кирпичных наружных простых:

08-02-001-1	при высоте этажа до 4 м
08-02-001-2	при высоте этажа свыше 4 м

Кладка стен кирпичных наружных средней сложности:

08-02-001-3	при высоте этажа до 4 м
08-02-001-4	при высоте этажа свыше 4 м

Кладка стен кирпичных наружных сложных:

08-02-001-5	при высоте этажа до 4 м
08-02-001-6	при высоте этажа свыше 4 м

Кладка стен кирпичных внутренних:

08-02-001-7	при высоте этажа до 4 м
08-02-001-8	при высоте этажа свыше 4 м
08-02-001-9	Кладка стен приямков и каналов

Заполнение каркасов:

08-02-001-10	при высоте этажа до 4 м
08-02-001-11	при высоте этажа свыше 4 м



Ещё статьи по теме:

• Кирпич
• Характеристики кирпича
• Некоторые виды кирпича
• Как выбирают красный кирпич для кирпичного дома?
• Когда можно приступать к кладке кирпичной стены?
• Как правильно разложить кирпич на рабочем месте
• Какая последовательность кирпичной кладки
• С чего начинается кирпичная кладка?
• Как выполнять пересечение стен
• Как выполняется кладка поясков и карнизов?
• Как соединять в зимних условиях старую кладку с новой?
• Наиболее рациональная перевязка
• Инструменты для ведения кирпичной кладки
• Порядок кирпичной кладки
• Перевязка швов кирпичной кладки
• Преимущества строительства из красного кирпича

Расчет кирпича на кладку стены и цоколя: свойства и способы строительства

Стены делают различной толщины в зависимости от назначения, конструктивные элементы располагают в определенном порядке. Правильный расчет кирпича на кладку нужен, чтобы узнать объем материала на отдельные части здания, например, цоколь, вертикальные ограждения, перегородки. Полный подсчет делают для определения общего объема на дом и стоимости закупки.

Содержание

1. Виды и свойства кирпича
2. Способы кладки кирпича
3. Половинная
4. Одинарная
5. Полуторная
6. Двойная
7. В два с половиной кирпича
8. Важные параметры для вычисления кирпича на кладку
9. Толщина стен
10. Площадь стен
11. Размер кирпича
12. Расчет кирпича на кладку
13. Стены
14. На цоколь
15. Окончательный расчет

Виды и свойства кирпича

Кирпич выбирают в зависимости от типа и веса здания

Ячеистый или пустотелый керамический кирпич отличается небольшой проводимостью тепла, позволяет уменьшить ширину кладки, снижает вес конструкции на 25 – 30% по сравнению с полнотелым. Применяют для столбов, стен, арок, дымовых каналов. Сплошной камень противостоит увлажнению, показывает высокие показатели морозостойкости, прочности, применяется для фундаментов, стен, колонн, печей.

Силикатные варианты выпускают полнотелыми и пустотелыми. Материал проводит тепло, является прочным и плотным. Не используют для кладки цокольного этажа и фундамента из-за гигроскопичности, применяют при возведении наружных стен и внутренних перегородок.

Способы кладки кирпича

Толщину стены принимают кратной размерам камней. Элементы укладывают на подготовку из раствора, швы заполняют полностью для лицевой кладки или делают впустошевку для облицовки плиткой.

Части кирпича:

• горизонтальную широкую плоскость называют пастелью;
• боковую длинную сторону именуют ложком;
• торцевую короткую часть называют тычком.

Камни укладывают ручным способом, для работы на высоте сооружают подмости и леса. Кирпич хорошо сопротивляется сжатию, но плохо реагирует на изгиб, поэтому кладка ведется с перевязкой горизонтальных и вертикальных швов. Различают однорядную, трехрядную и многорядную систему перекрытия промежутков.

Половинная

Кладка в полкирпича

Толщина в расчете кирпичной стены 1/2 кладки составляет половину длины элемента, такой вариант кладки популярный из-за простоты исполнения. Работа в полкирпича ведется при устройстве перегородок и пристроек, там, где нет большой нагрузки от перекрытия и кровли.

Используют в случаях строительства:

• беседок, отдельных гаражей, террас и веранд;
• заборов, клумб, парапетов;
• элементов печного отопления (керамика).

Армируют сеткой для устойчивости через 4 ряда, начинают с третьего ряда, толщина шва получается от 14 мм. При необходимости сетки соединяют по длине с перехлестом краев сваркой или проволокой.

Одинарная

Кладка в один кирпич

Однокирпичную укладку используют при сооружении хозяйственных построек и несущих стен с перекрытиями из деревянных балок. Ширина ограждения составляет 250 мм (длина камня по ложку). Сложность работы увеличивается по сравнению с половинчатой укладкой, т.к. перевязка швов ведется в двух направлениях.

Основную часть элементов при одинарной кладке ставят вдоль стены, обращая ложок на наружную сторону. Тычковые ряды ставят после третьего или восьмого ряда, ими же начинают и заканчивают работу. Вертикальные швы не должны совпадать в последующих рядах.

Полуторная

Полуторная кладка

Вариант в полтора кирпича является распространенным при сооружении стен зданий высотой до двух этажей. Конструкции выдерживают нагрузку бетонных перекрытий и ферм в кровельном покрытии. Ширина стены получается 380 мм (250 мм — кирпич, 120 мм — ½ камня, 10 мм — толщина шва).

В кладке участвуют трехчетверки, половинки и четверти мелкоразмерных элементов. Внимание уделяют перевязке швов и устройству углов строения, от чего зависит надежность и долговечность эксплуатации дома. Армируют не только горизонтальные участки, но стыки перегородок и угловые соединения, поэтому расчет кирпича на цоколь или стены учитывает уширение шва за счет металлических вкладышей.

Двойная

Двойная кладка

Ширина стены, выполненной по двойной кладке, составляет 510 мм (500 мм — 2 блока, 10 мм — промежуточный шов). Стандартная кладка выдерживает большие усилия на сжатие и растяжение, используется чаще всего при возведении многоэтажных домов.

Используется сложная система перевязки горизонтальных и вертикальных швов. Есть методы облегченной кладки, когда внутри оставляются замкнутые колодцы. В них делают забутовку бетоном, раствором, кирпичным боем или оставляют воздушные промежутки.

В два с половиной кирпича

Два с половиной кирпича

Такие стены ставят в строениях с повышенной нагрузкой или в холодных регионах. Используют много неполномерных частей камня, которые каменщик готовит на месте работы методом отрубания. В дело идут мелкоразмерные кирпичные блоки, которые повредились при перевозке или разгрузке.

Срубленные элементы ставят внутри стены, а снаружи выглядывают только ложки и тычки заводского изготовления. Неполномерные камни должны подбираться правильно, иначе будет нарушена система.

Для каменщиков разработаны чертежи с указанием порядковой установки элементов стен, углов. Применяют многорядную систему укладки, а колонны выкладывают по трехрядной схеме.

Важные параметры для вычисления кирпича на кладку

Чаще берется к рассмотрению 1 кубический метр стены и высчитывается количество мелкоразмерных элементов. Для стен в 1/4 или 1/2 расчет ведется относительно 1 квадратного метра. В обоих случаях учитывается толщина раствора между кирпичными блоками.

Строительные элементы отличаются размерами по высоте, а длина и ширина всегда одинаковая, поэтому расчет отличается для стен из разных видов кирпича тем, что учитывается их разное количество в одинаковой кубатуре.

Толщина стен

Толщину ограждения рассчитывают конструкторы с учетом различных нагрузок. Горизонтальные усилия передаются от распирания стропильными фермами и при действии ветра. Вертикальное давление состоит из веса стены, балок, плит перекрытия.

Ширина вертикального ограждения всегда кратна длине и ширине мелкоразмерного элемента, поэтому рассчитать число камней достаточно просто. Вертикальные промежутки не усиливаются арматурой, поэтому их ширина принимается на уровне 8 – 10 мм. Если стена состоит из отдельных перегородок с утеплителем между ними, то рассчитывают каждое вертикальное ограждение отдельно, а результаты суммируются.

Площадь стен

Площадь стен вычисляют за вычетом дверных и оконных проемов

Квадратуру ограждений считают по факту, т.е. отнимают из результата площадь дверей, окон и других проемов.

Пример расчета кирпичной кладки 3 х 5 м, высотой 2,5 м, есть окно 1,5 х 1,5 м и дверь 0,8 х 2,1 м:

• находят периметр комнаты — (3 + 5) · 2 = 16 п/м;
• определяют квадратуру стен — 16 · 2,5 = 40 м²;
• высчитывают площадь проемов — 1,5 · 1,5 + 0,8 · 2,1 = 4,02 м²;
• окончательная квадратура ограждения — 40 – 4,02 = 35,98 м².

Полученное значение умножают на ширину стены, чтобы получить объем предполагаемой кладки.

Размер кирпича

Кладку ведут обыкновенными стеновыми мелкоразмерными блоками или применяют фасадный кирпич. Используют керамические камни (керамоблоки), размеры которых больше стандартных элементов в несколько раз.

Размеры стенового камня в миллиметрах:

• одинарный размер — 250 х 120 х 65
• полуторный кирпич — 250 х 120 х 88;
• двойной — 250 – 120 х 138.

Фасадный клинкер выпускают размеров 250 х 65 х 60 мм (половинный, 0,5 НФ), 250 х 120 х 65 (одинарный, 1НФ), 250 х 65 х 85 (европейский 0,7 НФ). Блоки для облицовки бывают полнотелые или со сквозными пустотами.

Расчет кирпича на кладку

Расчет кладки кирпича ведут с учетом толщины раствора или без него. Во втором случае получается перерасход материала в количестве до 30%. Первый вариант предпочтительнее, но окончательный итог умножают на коэффициент 1,1 для учета боя в процессе перевозки и такелажа.

Находят число кирпичей в квадрате стены:

• рассчитывают квадратуру тычковой стороны — 0,12 · 0,065 = 0,0078 м²;
• высчитывают число элементов в 1 квадрате — 1 / 0,0078 = 128 шт.;
• для стены в 2 кирпича умножают количество — 128 · 2 = 256 шт.

Количество элементов в одном квадрате умножают на площадь вертикальных ограждений и получают объем материала для возведения конструкции.

Стены

Если вычисляют количество по объему стены, а не по квадратуре, высчитываю объем одного кирпича и находят их количество в 1 м³. Затем полученное значение умножают на общую кубатуру кладки и получают число камней.

Расход кирпича одинарного на стены:

• 1 м³ ограждений — 394 шт. с учетом растворных промежутков, 512 — без них;
• 1 м² кладки в 1/2 камня — 51 и 61 шт., соответственно;
• 1 м² стены в 1 к. — 103 и 128 шт.;
• 1 м² ограждения в 1,5 к. — 154 и 189 шт.;
• 1 м² кладки в 2 к. — 205 и 257 шт.;
• 1 м² в 2,5 к. — 255 и 318 шт.

Аналогичные готовые расчеты количества элементов в зависимости типоразмера и ширины стены есть в строительных справочниках. Ими можно воспользоваться, если стена представляет собой прямую ограждающую конструкцию без множества поворотов.

На цоколь

Для заглубленного в землю этажа используют керамические кирпичные элементы, чтобы избежать впитывания влаги. Они должны быть сплошными, чтобы предупредить поступление воды через пустоты. Рассчитать количество кирпича на цоколь можно по стандартным правилам, при этом нужно учесть толщину стены и размер керамического блока.

Толщина вертикальной конструкции цоколя может быть 1,5, 2,0, 2,5 кирп., высота берется из проекта. Кирпич имеет размеры 250 х 120 х 65 мм. В цоколе устраивают отдушины 150 х 150 мм, их размером пренебрегают и не вычитают площадь вентиляционных отверстий из общей квадратуры стены.

Окончательный расчет

В доме имеются различные конструкции из кирпича, сюда входят перегородки разной толщины, несущие наружные стены, цокольный этаж, иногда кирпичные фундаменты и подпорные стенки. Подсчет числа кирпичей делают на каждую часть здания с учетом особенностей строения.

После этого объем материала по каждому конструктивному элементу складывают. В результате получают картину потребности в кирпиче для возведения строения.

Серия 2400: Кирпичная, блочная и каменная кладка | 81

Общая ставка бригады/час 1,00 126,24 – – – 126,24

РЕСУРСЫ – ЗАВОД Кирпичная кладка

Самосвал 2 т (50% времени) – – 2,36 – – 2,36 газойль для того же – – 1,64 – – 1,64 бетономешалка 4/3 (50% времени) – – 0,43 – – 0,43 бензин для того же – – 0,80 – – 0,80 малый электроинструмент (каменная кладка) – – 0,83 – – 0,83 малые леса (каменная кладка) – – 1,27 – – 1,27

Общая ставка/час – – 7,33 – – 7,33

РЕСУРСЫ – МАТЕРИАЛЫ

Стены толщиной в полкирпича на ложковой перевязке, толще этого в английской связке (3 подрамника: 1 заголовок), если не указано иное. Таблица DfT 24/1: Пропорции строительного раствора по объему: – Цементный раствор: Кирпичная кладка Цемент: Тип Известь:песок Цемент:песок песок (i) от 1,0 до 1/4,3 – – (ii) от 1:1/2:4 до 4,5 от 1:2,5 до 3,5 1:3 к 4 (iii) 1:1:5 до 6 1:4½ 1:5 до 6

КИРПИЧНАЯ КЛАДКА

Кирпич обычный; на подрамнике; в цементе обозначение миномета (ii) Стены

толщиной в полкирпича 0,30 37,37 2,15 41,61 м2 81,13 толщиной в один кирпич 0,44 55,80 4,56 83,74 м2 144,10 толщиной в полтора кирпича 0,64 81,30 4,72 118,35 м2 204,37 толщиной в два кирпича 1,00 126,24 6,12 171,85 м2 304,21

Стены изогнутые в плане толщиной в полкирпича 0,30 37,37 2,15 41,61 м2 81,13 толщиной в один кирпич 0,57 71,96 4,18 83,74 м2 159,88 толщиной в полтора кирпича 0,82 103,52 6,03 126,26 м2 235,81 толщиной в два кирпича 1,06 133,56 7,76 168,62 м2 309,94

часов £ £ £ ставка £

Стены с фасадом из битого кирпича толщиной в полкирпича 0,33 41,53 2,41 41,61 м2 85,55 толщиной в один кирпич 0,63 79,53 4,62 83,74 м2 167,89 толщиной в полтора кирпича 0,91 114,50 6,65 126,26 м2 247,41 толщиной в два кирпича 1,16 146,698,52 168,62 м2 323,83

Облицовка бетоном толщиной в полкирпича 0,25 31,18 1,81 47,63 м2 80,62 толщиной в один кирпич 0,48 60,34 3,51 89,76 м2 153,61 толщиной в полтора кирпича 0,69 87,61 5,09 132,28 м2 224,98 толщиной в два кирпича 0,90 113,36 6,58 174,58 м2 294,52

В отделочных работах толщиной в полкирпича 0,30 37,37 2,17 47,63 м2 87,17 толщиной в один кирпич 0,57 71,96 4,18 89,76 м2 165,90 толщиной в полтора кирпича 0,82 103,89 6,03 132,28 м2 242,20 толщиной в два кирпича 1,06 133,56 7,76 174,58 м2 315,90

ДОБАВИТЬ или ВЫЧЕТ к стоимости материалов для изменения £10,00/1000 в ПК из рядового кирпича

толщиной в полкирпича – – – 0,64 м2 0,64 толщиной в один кирпич – – – 1,29 м2 1,29 толщиной в полтора кирпича – – – 1,93 м2 1,93 толщиной в два кирпича – – – 2,57 м2 2,57

Настилы; стандартный заголовок на краю; 215 мм в ширину × 103 мм в высоту 0,11 13,26 0,77 9,35 м 23,38

ДОБАВЬТЕ или ВЫЧИТАЙТЕ колпачки для изменения 1,00 фунта стерлингов/ 100 в ПК из рядового кирпича – – – 0,13 м 0,13

Кирпич конструкционный класс А, перфорированный; в цементе обозначение миномета (ii) Стены

толщиной в полкирпича 0,50 63,12 3,56 35,39 м2 102,07 толщиной в один кирпич 0,52 65,64 3,81 71,30 м2 140,75 толщиной в полтора кирпича 0,75 95,06 5,52 107,59 м2 208,17 толщиной в два кирпича 0,97 122,58 7,12 143,73 м2 273,43

Стены криволинейные в плане толщиной в полкирпича 0,60 75,74 2,71 35,39 м2 113,84 толщиной в один кирпич 1,00 126,24 5,17 71,30 м2 202,71 толщиной в полтора кирпича 1,40 176,73 7,40 107,59 м2 291,72 толщиной в два кирпича 1,70 214,61 9,44 143,73 м2 367,78

Стены с рядовым фасадом толщиной в полкирпича 0,70 88,37 2,71 35,39м2 126,47 толщиной в один кирпич 1,00 126,24 5,17 71,30 м2 202,71 толщиной в полтора кирпича 1,50 189,36 7,40 107,59 м2 304,35 толщиной в два кирпича 1,80 227,23 9,44 143,73 м2 380,40

Облицовка в бетон толщиной в полкирпича 0,60 75,74 2,31 41,41 м2 119,46 толщиной в один кирпич 0,90 113,62 4,44 77,32 м2 195,38

ДОБАВЬТЕ или ВЫЧИТАЙТЕ к стоимости материалов изменение £10,00/1000 в ПК инженерного кирпича

толщиной в полкирпича – – – 0,64 м2 0,64 толщиной в один кирпич – – – 1,29 м2 1,29 толщиной в полтора кирпича – – – 1,93 м2 1,93 толщиной в два кирпича – – – 2,57 м2 2,57

часов £ £ £ тариф £

КИРПИЧНАЯ КЛАДКА – продолжение

Инженерный кирпич класса А, перфорированный – продолжение Кладка кирпичная в стандартном кирпиче в перемычках по краю;

Ширина 215 мм × высота 103 мм 0,29 36,61 2,13 9,64 м 48,38 ДОБАВЬТЕ или ВЫЧИТАЙТЕ копинги для изменения £ 1,00 / 100 в ПК из инженерного кирпича класса А – – – 0,13 м 0,13

Кирпич инженерный класса В, перфорированный; в цементе обозначение миномета (ii) Стены

толщиной в полкирпича 0,2936,61 2,13 25,62 м2 64,36 толщиной в один кирпич 0,48 61,23 3,56 52,68 м2 117,47 толщиной в полтора кирпича 0,69 87,74 5,10 76,46 м2 169,30 толщиной в два кирпича 0,91 114,25 6,63 98,43 м2 219,31

Стены криволинейные в плане толщиной в полкирпича 0,42 52,52 3,05 25,62 м2 81,19 толщиной в один кирпич 0,78 98,47 5,72 52,68 м2 156,87 толщиной в полтора кирпича 1,04 131,29 7,62 76,46 м2 215,37 толщиной в два кирпича 1,30 164,11 9,53 98,43 м2 272,07

Стены с обшивкой толщиной в полкирпича 0,42 52,52 3,05 25,62 м2 81,19толщиной в один кирпич 0,78 98,47 5,72 52,68 м2 156,87 толщиной в полтора кирпича 1,04 131,29 7,62 76,46 м2 215,37 толщиной в два кирпича 1,30 164,11 9,53 98,43 м2 272,07

Облицовка до бетона толщиной в полкирпича 0,32 40,14 2,33 31,59 м2 74,06 толщиной в один кирпич 0,56 70,69 4,11 58,65 м2 133,45

ДОБАВЬТЕ или ВЫЧИТАЙТЕ к стоимости материалов изменение £10,00/1000 в ПК инженерного кирпича

толщиной в полкирпича – – – 0,64 м2 0,64 толщиной в один кирпич – – – 1,29 м2 1,29 толщиной в полтора кирпича – – – 1,93 м2 1,93 толщиной в два кирпича – – – 2,57 м2 2,57

Кирпичная кладка из стандартных кирпичей в перемычках по краю; 215 мм в ширину × 103 мм в высоту 0,13 16,92 0,98 9,62 м 27,52

ДОБАВЬТЕ или ВЫЧИТАЙТЕ колпачки для изменения 1,00 фунта стерлингов/ 100 в ПК из инженерного кирпича класса В – – – 0,13 м 0,13

Кирпич облицовочный; в обозначении известкового раствора (ii) Стены

толщиной в полкирпича 0,34 42,92 2,49 43,18 м2 88,59 толщиной в один кирпич 0,57 72,46 5,90 86,88 м2 165,24 толщиной в полтора кирпича 0,83 104,40 6,06 130,97 м2 241,43 толщиной в два кирпича 1,08 136,34 7,92 174,90 м2 319,16

Стены криволинейные в плане толщиной в полкирпича 0,45 56,81 3,30 43,18 м2 103,29 толщиной в один кирпич 0,84 106,04 6,16 86,88 м2 199,08 толщиной в полтора кирпича 1,11 140,76 8,17 130,97 м2 279,90 толщиной в два кирпича 1,39 175,47 10,19 174,90 м2 360,56

ч. £ £ £ ставка £

Стены с обшивкой фасадом толщиной в полкирпича 0,45 56,81 3,30 43,18 м2 103,29 толщиной в один кирпич 0,84 106,04 6,16 86,88 м2 199,08 толщиной в полтора кирпича 1,11 140,76 8,17 130,97 м2 279,90 толщиной в два кирпича 1,39 175,47 10,19 174,90 м2 360,56

Облицовка до бетона толщиной в полкирпича 0,37 46,46 2,59 49,20 м2 98,25 толщиной в один кирпич 0,66 83,32 4,84 92,91 м2 181,07

Над рядовой кладкой на английской связке для облицовка лицевым кирпичом на известковом растворе обозначение (ii) 0,11 14,14 0,88 29,03 м2 44,05 ДОБАВИТЬ или ВЫЧЕТ к стоимости материалов для изменения £10,00/1000 в ПК облицовочного кирпича

толщиной в полкирпича – – – 0,64 м2 0,64 толщиной в один кирпич – – – 1,29м2 1,29 толщиной в полтора кирпича – – – 1,93 м2 1,93 толщиной в два кирпича – – – 2,57 м2 2,57

Кирпичная кладка из стандартных кирпичей в перемычках по краю; ширина 215 мм × высота 103 мм 0,13 16,92 0,98 9,33 м 27,23

Плоские дуги в стандартных подрамниках на конце; 103 мм в ширину × 215 мм в высоту 0,21 26,51 1,54 9,10 м 37,15

Плоские арки в носилках с закругленными концами на конце; 103 мм × высота 215 мм 0,22 27,77 1,61 5,22 м 34,60

Сегментные арки в однокольцевых подрамниках на конце; 103 мм в ширину × 215 мм в высоту 0,37 46,71 2,71 9. 10 м 58,52

Сегментные арки в двойных кольцевых подрамниках на конце; ширина 103 мм × высота 440 мм 0,49 61,86 3,59 36,70 м 102,15

Сегментные арки; вырезать вусуары 103 мм в ширину × 215 мм в высоту 0,70 88,37 2,86 20,76 м 111,99

ДОБАВЬТЕ или ВЫЧИТАЙТЕ колпачки и арки для изменения 1,00£/100 в ПК облицовочного кирпича

гребенка на ребро – – – 0,14 м 0,14 носилки на конце – – – 0,14 м 0,14 носилки на конце булла нос специальные – – – 0,14 м 0,14 одинарное кольцо – – – 0,14 м 0,14 два кольца – – – 0,27 м 0,27

часов £ £ £ ставка £

БЛОЧНЫЕ И КАМЕННЫЕ КЛАДКИ

Блоки из легкого бетона; твердый; 3,5 Н/мм²; в цементно-известковый раствор Стены

толщиной 100 мм; 0,17 21,97 1,28 11,80 м2 35,05 толщина 140мм; 0,23 28,40 1,65 15,16 м2 45,21 толщина 215мм; 0,28 34,72 2,01 19,79 м2 56,52

Стены криволинейные в плане толщиной 100 мм; 0,23 29,16 1,69 11,80 м2 42,65 толщина 140мм; 0,30 37,75 2,19 15,16 м2 55,10 толщина 215мм; 0,37 46,20 2,68 19,79 м2 68,67

Облицовка бетоном толщиной 100 мм; 0,18 22,60 1,31 17,82 м2 41,73 толщина 140мм; 0,23 29. 29 1,70 21,18 м2 52,17 толщина 215мм; 0,28 35,73 2,07 25,81 м2 63,61

В ремонтных работах толщиной 100 мм; 0,17 21,97 1,28 11,80 м2 35,05 толщина 140мм; 0,23 28,40 1,65 15,16 м2 45,21 толщина 215мм; 0,28 34,72 2,01 19,79 м2 56,52

Блоки бетонные плотные; твердый; 3,5 или 7 Н/мм²; в цементно-известковый раствор Стены

толщиной 100 мм; 0,17 21,46 1,25 6,87 м2 29,58 толщина 140мм; 0,20 25,25 1,47 10,09 м2 36,81 толщина 215мм; 0,24 30,30 1,76 14,52 м2 46,58

Стены изогнутые в плане толщиной 100 мм; 0,23 28,53 1,66 6,87 м2 37,06 толщина 140мм; 0,23 28,53 1,95 10,09 м2 40,57 толщина 215мм; 0,32 40,27 2,34 13,86 м2 56,47

Облицовка бетоном толщиной 100 мм; 0,17 22,09 1,28 12,89 м2 36,26 толщина 140мм; 0,21 26,01 1,51 16,12 м2 43,64 толщина 215мм; 0,35 44,18 2,03 19,89 м2 66,10

В ремонтных работах толщиной 100 мм; 0,27 33,58 1,66 6,87 м2 42,11 толщина 140мм; 0,26 32,82 1,95 10,09 м2 44,86 толщина 215мм; 0,32 40,27 2,34 13,86 м2 56,47

Восстановленный камень; Брэдстон 100 кровать выветренная каменная кладка Котсуолда или Северного Черни блоки; грубо отесанные блоки, облицованные камнем; в обозначение цветного цементно-известкового раствора (1:2:9) (iii) Стены толщиной 100 мм

вертикальные и прямые 0,30 37,87 2,20 60,88 м2 100,95 изогнутая в плане 0,39 49,23 2,86 60,88 м2 112,97 с разбитым забоем 0,34 43,55 2,53 60,88 м2 106,96 в арках 0,57 72,59 4,22 60,88 м2 137,69

часов £ £ £ тариф £

Облицовка бетоном; настенные связи вертикальные и прямые 0,24 29,92 1,74 91,34 м2 123,00 изогнутая в плане 0,32 39,77 2,31 91,34 м2 133,42 с битым лицом 0,36 44,94 2,61 91,34 м2 138,89

Камень реконструированный; Архитектурное бюро Брэдстоуна повязки в обветренном Котсуолде или на севере Черные оттенки; в цветном цементно-известковом растворе обозначение (1:2:9) (iii) Копинги; дважды выветриваемый и с горловиной

152× 76 мм; 0,08 10,10 0,59 16,01 м 26,70 152×76мм; изогнутый в плане; 0,11 13,38 0,78 56,77 м 70,93 305×76мм; 0,10 12,62 0,73 34,36 м 47,71 305×76мм; изогнутый в плане; 0,13 16,79 0,98 72,03 м 89,80

Кронштейны 479× 100×215 мм, изогнутый 0,49 61,86 3,59 312,55 № 378,00 665× 100×215 мм, изогнутые 0,55 69,43 4,03 311,77 № 385,23

Заглушки 305× 305 мм 0,09 11,36 0,66 21,99 № 34,01 381× 381 мм 0,11 13,89 0,81 31,94 шт. 46,64 457× 457 мм 0,13 16,41 0,95 42,62 № 59,98 533× 533 мм 0,15 18,94 1,10 59,24 № 79,28

Перемычки 100× 140 мм 0,11 13,89 0,81 46,09 м 60,79 100× 215 мм 0,16 20,20 1,17 61,70 м 83,07

Натуральный камень; Портленд Уитбед известняк; в цементно-известковом растворе обозначение (iii) Стены

вертикальные и прямые 12,70 1603,24 87,84 2564,82 м3 4255,90 изогнутая в плане 19,30 2436,41 141,49 3827,26 м3 6405,16 с отбитым фасадом 19,30 2436,41 141,49 3827,26 м3 6405,16

Облицовка к бетону; настенные связи вертикальные и прямые 17,00 2146,06 124,63 2596,95 м3 4867,64 изогнутая в плане 25,80 3256,97 189,14 3859,39 м3 7305,50 с битым забоем 25,80 3256,97 189,14 3859,39 м3 7305,50

Копинги; дважды выветрился и горло 250× 150 мм 0,45 56,81 3,30 139,03 м 199,14 250× 150мм; криволинейная в плане 0,45 56,81 3,30 166,76 м 226,87 400× 150 мм 0,49 61,86 3,59 204,29 м 269,74 400× 150 мм; изогнутые в плане 0,49 61,86 3,59 245,09 м 310,54

Профилированные и декорированные струнные ряды Выступ 75 мм × высота 150 мм 0,45 56,81 3,30 125,56 м 185,67

Корбель 500× 450×300 мм 0,55 69,43 4,03 193,24 № 266,70

Трапецеидальный камень 750× 900×300 мм (крайний) 1,30 164,11 9,53 607,27 № 780,91

часов £ £ £ тариф £

БЛОЧНАЯ И КАМЕННАЯ КЛАДКА – продолжение Щебень случайный необработанный массой 2,0 т/м3 стена; в цементно-известковом растворе обозначение (iii) Стены

вертикальные и прямые 4,17 526,42 30,57 295,80 м3 852,79 криволинейная в плане 4,67 589,54 34,24 369,02 м3 992,80 с разбитым забоем 4,67 589,54 34,24 369,02 м3 992,80 в арках 8,53 1076,82 62,53 369. 02 м3 1508.37

Облицовка бетоном вертикальные и прямые 4,17 526,42 30,57 375,04 м3 932,03 изогнутая в плане 4,67 589,54 34,24 375,04 м3 998,82 с разбитым забоем 4,67 589,54 34,24 375,04 м3 998,82 в арках 8,53 1076,82 62,53 375,04 м3 1514,39

Копинги 500× 125 мм 0,49 61,86 3,59 236,46 м 301,91

Щебень случайный квадратный несортированный, весовой 2,0 т/м3 стены; в цементно-известковом растворе обозначение (iii) Стены

вертикальные и прямые 4,17 526,42 30,57 503,61 м3 1060,60 изогнутый в плане 4,67 589.54 34,24 503,61 м3 1127,39 с разбитым забоем 4,67 589,54 34,24 503,61 м3 1127,39 в арках 8,53 1076,82 62,53 503,61 м3 1642,96

Облицовка бетоном вертикальные и прямые 4,17 526,42 30,57 509,64 м3 1066,63 изогнутая в плане 4,67 589,54 34,24 509,64 м3 1133,42 с разбитым забоем 4,67 589,54 34,24 509,64 м3 1133,42 в арках 8,53 1076,82 62,53 509,64 м3 1648,99

Копинги 500× 125 мм 0,49 61,86 3,59 236,46 м 301,91

Сухой щебень массой 2,0 т/м3 стены Стены

вертикальные и прямые 3,83 483,50 28,08 382,15 м3 893,73 изогнутая в плане 4,33 546,61 31,74 382,15 м3 960,50 с битым забоем 4,33 546,61 31,74 382,15 м3 960,50

Брусчатка из необработанного камня 275×200 мм (средняя) высота 0,45 56,81 3,30 31,50 м 91,61 500× 200 мм 0,55 69,43 4,03 53,99 м 127,45

Различные типы связки, используемые в кирпичной кладке Строительство зданий

Содержание этой статьи:

кирпичей в английской облигации, фламандской облигации, голландской облигации, облигации садовой стены, обвязки сгребанием, двух разновидностей обвязки сгребания , а именно, Диагональная связка и связка «елочка», лицевая связка.

См. также:

Технические термины в каменной кладке

Сравнение кирпичной и каменной кладки

Кирпичная кладка

Земляной состав кирпича

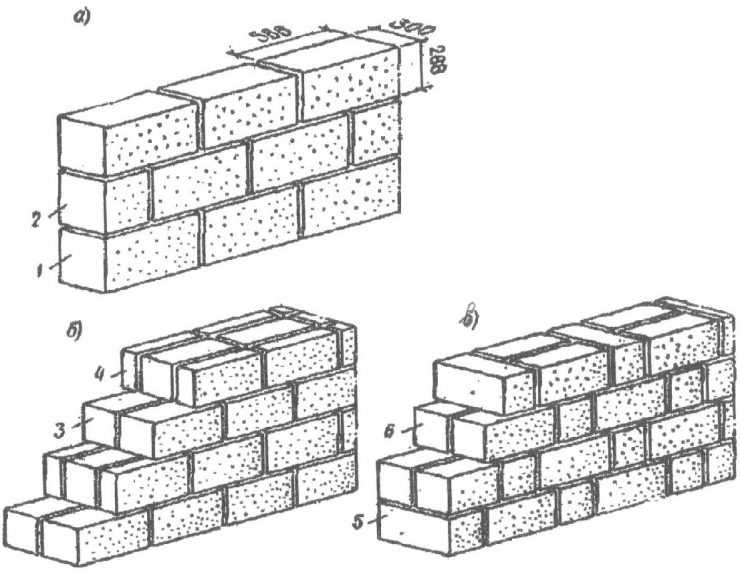

Кирпичи, имеющие одинаковый размер, могут быть расположены различными способами. Ниже приведены различные типы связки, используемые в кирпичной кладке:

Натяжная связка. Ложковая связка

В этом типе связки все кирпичи укладываются как ложковые, то есть по длине, как показано на рис. 2.29.. Эта связка применяется в стенах толщиной в полкирпича.

Перевязка коллектора Перевязка коллектора

При этой перевязке все кирпичи укладываются во все перемычки. Фасад стены, уложенной в перемычку, показан на рис. 2.30. Эта связка используется для изогнутых поверхностей в таких работах, как футеровка колодца или фундамент колодца и т. д.

Английская связка

Это наиболее распространенная и популярная связка, которая используется в большинстве конструкций. Английская связь состоит из чередующихся слоев заголовков и подрамников. Другими словами, один слой будет состоять из подрамников, а другой — из заголовков.

Ниже приведены основные характеристики английской облигации:

Изометрический вид английской облигации

• Чередующиеся ряды состоят из жаток и носилок.
• Каждый альтернативный заголовок централизованно поддерживается на подрамнике.
• Если толщина стены составляет нечетное или нечетное количество полукирпичей, то лучше всего ложки будут на лицевой стороне, а тяги на тыльной стороне, аналогично тяги на лицевой стороне и тяги на обратной стороне стены в каждом ряду.
• Если толщина стены составляет четное число полукирпичей, то будут носилки на лицевой стороне и носилки на задней; аналогично, заголовки на лицевой стороне и заголовки на задней части каждого ряда стены.
• Стены толщиной в два кирпича и более будут иметь подрамники или перемычки на лицевой и тыльной стороне стены, тогда как внутренняя часть будет заполнена только перемычкой.

Расположение кирпичей на английском языке Bond

Две стены толщиной в один кирпич, пересекающиеся под прямым углом в углу. Рис. 2.32.

Стены в один кирпич смыкаются в углу

Две стены в полтора кирпича смыкаются с в правом углу. Рис. 2.33

Стены в полтора кирпича

Стены толщиной в два, два кирпича сходятся под прямым углом в углу. Рис. 2.34

Две кирпичные стены

Две стены толщиной в один кирпич и в полтора кирпича, сходящиеся под прямым углом в центре (Т-образное соединение). Рис. 2.37.

Полтора кирпича в Т-образных соединениях



Два кирпича и полтора кирпича в Т-образном соединении, (e) Две стены толщиной в полтора кирпича, пересекающие друг друга под прямым углом. Рис. 2.39.

Пересечение стен в английской облигации

Фламандская облигация.

Изометрический вид двойной фламандской перевязки Угол толщиной в один кирпич фламандской перевязки Угол с половиной кирпича в фламандской перевязке Угол из двух кирпичей в фламандской перевязке0002 В этом типе облигаций каждый ряд состоит из заголовка и чередующихся структур. Фламандская облигация бывает двух типов, а именно, одинарная фламандская и двойная фламандская. Простая фламандская облигация состоит из фламандской облигации на лицевой стороне стены и английской облигации на задней части стены. Принимая во внимание, что двойная фламандская облигация состоит из фламандской облигации как на лицевой, так и на задней стенке.

Фламандская связка допускает использование большего количества кирпичных бит и, следовательно, является экономичной. Но английская связь сильнее фламандской. Также утверждается, что фламандская облигация выглядит лучше, чем английская облигация.

Голландская облигация.

Это модификация английской перевязки, состоящая из чередующихся рядов перемычек и подрамников, за исключением того, что каждый ряд подрамников начинается с кирпича в три четверти, а каждый чередующийся ряд подрамников в перемычке размещается после кирпича в три четверти, как показано на рисунке. на рис. 2.46.

Голландская облигация

Рейкинговая облигация.

Стены толщиной более двух кирпичей будут менее прочными в продольном направлении, так как внутри стены используются перемычки для увеличения поперечной прочности. Этот дефект устраняется с помощью грабельной связки (грабель означает наклон). При такой перевязке кирпичи укладывают под некоторым наклоном к лицевой стороне стены.

Скрепка сгребания – связка «елочка», связка «елочка»

Существует две разновидности связки сгребания: связка «елочка» и связка «елочка».

(i) Диагональное соединение.

Этот тип скрепления используется в стенах толщиной от 2 до 4. При такой перевязке сначала укладываются лицевые кирпичи, а затем кирпичи укладываются по диагонали. Наклон кирпичей должен быть отрегулирован таким образом, чтобы кирпичи можно было засыпать, не разрезая.

(ii) Связка «елочка».

Эта связка лучше всего подходит для стен толщиной не менее 4 кирпичей. В этом случае кирпичи укладывают под углом 45° в обе стороны, начиная от центральной линии, как показано на рис. 2.47.

Схема кладки гребенчатого кирпича также иногда используется для укладки кирпича на пол.

Бонд для садовой стены. Английская садовая облигация Фламандская садовая облигация

Существует два типа садовой облигации, а именно. Английская садовая облигация и фламандская садовая облигация. В английской садовой связке один ряд жаток используется после каждых трех-четырех рядов носилок, тогда как во фламандской садовой вязке в каждом ряду используется одна жатка после каждых трех или четырех носилок

Лицом к лицу с Бондом.

Эта связка используется, когда кирпичи для облицовочных работ дороже, чем другие кирпичи, и поэтому количество облицовочных кирпичей экономится за счет использования большего количества подложек. Эта связка также используется, когда толщина лицевого и тыльного кирпичей различна. Есть несколько курсов носилок, за которыми следуют курсы заголовка. Толщина ложковых рядов должна быть кратна толщине более тонких кирпичей.
