Чертежи планов этажей зданий

Когда составляют планы этажей, то обязательно указывают на них названия помещений. Сделать это можно следующими способами:

• Привести их в таблице (экспликации) помещений

• Указать их непосредственно на чертежах

Во втором случае номера помещений нужно поставить в кружках. Если назначение того или иного помещения понятно и без указания наименования, то оно не наносится на чертеж. Чаще всего так поступают при составлении планов жилых помещений.

План первого типового этажа

Ниже приведено изображение, на котором имеется небольшая часть плана, составленного для типового этажа кирпичного жилого здания. На этом плане указаны размеры и размерные линии, а также нанесены координационные оси.

Привязка вентиляционных каналов, которые следуют из подвала и поэтому обозначены буквой П, дана по оси Б, в продольной стене.

Для строительства вентиляционных каналов в поперечных стенах используются развертки стен с каналами, которые относятся к категории специальных чертежей. На планах дано указание того, в какую именно сторону должны открываться все изображенные на их двери. На плане, приведенном ниже, в соответствии с принятыми и действующими правилами и нормами пожарной безопасности, изображено, что входные двери должны открываться наружу, а те, что ведут в квартиру – внутрь. Для обозначения оконных блоков на плане использованы марки ОК2 и ОК3. Антресоли изображаются при помощи прямоугольников с выполненными штриховыми линиями диагоналями.

Положение секущих плоскостей, необходимых для создания соответствующих разрезов, показано на плане разомкнутыми линиями 1 – 1 и 2 – 2.

План второго типового этажа

Согласно действующим правилам, размеры отдельных комнат на планах этажей не проставляются. Дело в том, что они дополняются таким документом, как план секций, имеющий более крупный масштаб. На нем указываются не только все необходимые размеры, но и маркировки перегородок ( ПГ ), маркировки дверей ( Д ). Кроме того, на плане секций производится также обозначение оборудования кухонь и санузлов.

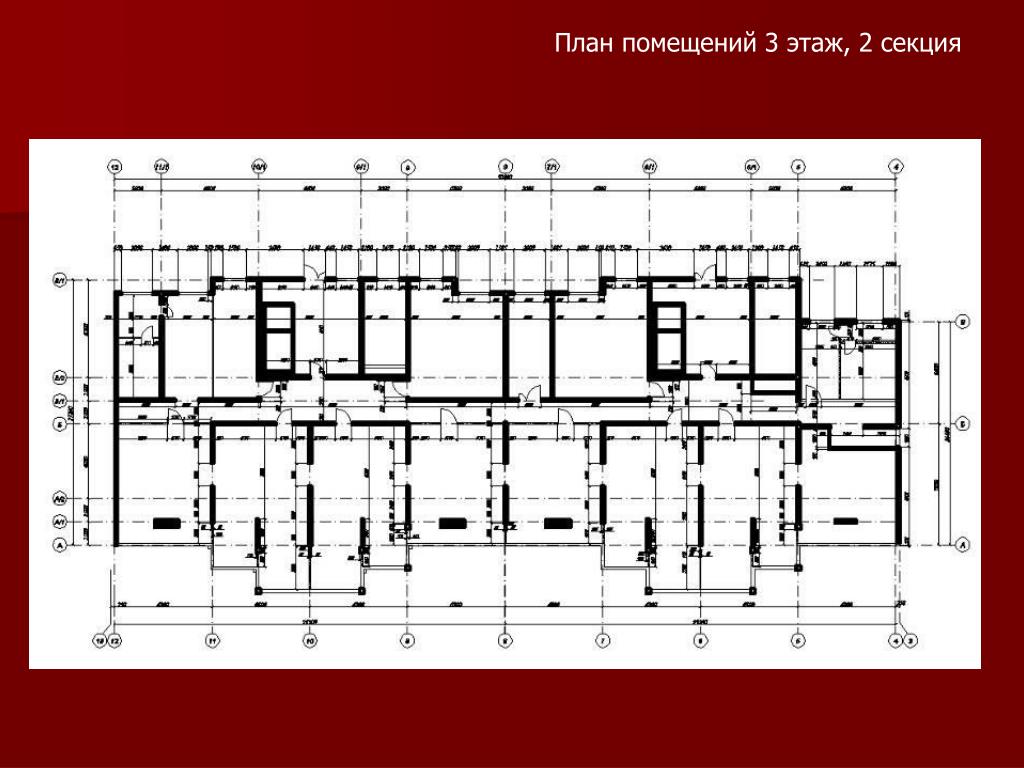

На приведенном ниже рисунке дано изображение фрагмента секций здания, в которой располагается двухкомнатная квартира типовой планировки. На этом плане указаны:

• Размеры всех комнат

• Площади всех комнат (подчеркнутые числа)

• Жилая и полезная площадь квартиры (обозначены с помощью дроби)

• Марки дверных блоков ( ДК, Д2, Д3, Д4 )

• Марки балконных дверных блоков ( БДУ1п

)

• Перегородки ( ПГ6, ПГС21 )

• Фрамуги ( Ф4 )

Перегородка, расположенная между двумя соседними квартирами по оси 4 является составной. Ее образуют две перегородки ПГ1, каждая из которых имеет толщину 100 миллиметров. Толщина всех остальных перегородок составляет 80 миллиметров. Согласно действующим правилам и нормам составления строительной документации на рабочих чертежах, входящих в комплект АС, можно изображать санитарно-техническое оборудование и конструктивные элементы зданий.

Секции типового этажа жилого дома

Узлы деревянных коробок

Для изображения таких конструкций, как перегородочные панели, а также различных узлов и деталей деревянных коробок в более крупном масштабе делают отдельные чертежи. На тех из них, что приведены на рисунке слева, выносными элементами изображены детали узлов

1 и 2 (на плане они помечены кружками). При помощи условных изображений на чертежах деталей в разрезах показываются цементный раствор, деревянные элементы и т.п.

Ведомость отделки помещений входит в комплект чертежей архитектурно-строительной части проекта. В ней указывается качество и характер отделки стен, полов, потолков, перегородок, а также столярных изделий, имеющихся во всех помещениях.

Ведомость отделки помещений

При проектировании сборных зданий, все элементы которых изготавливаются промышленным способом (щитовых, панельных), вычерчивание планов этажей производится схематично, а нанесению подлежат только основные размеры. Кроме поэтажных планов выполняются также монтажные схемы и планы. На них показывается маркировка и расположение друг относительно друга всех конструктивных элементов. Схемы расположения сборных конструкций и монтажные планы являются составными частями комплектов чертежей марки

КЖ (конструкции железобетонные).

Часть плана заготовительного цеха

На плане производственного здания, выполненном в масштабе 1:400, все основные элементы сопровождаются как ссылками на деталировочные чертежи (то есть выносные элементы) данного и прочих комплектов ( КМ,КЖ,АР ), так и поясняющими надписями. Узлы помечены кружками, номера выносных элементов приведены на полках, на листы чертежей дана ссылка. Мостовые краны, имеющие грузоподъемность 10 тонн показаны сплошными тонкими линиями, места разрезов определены линиями сечений 1 – 1 и 2 – 2.

В более крупном масштабе ( 1:100 ) выполнен «Фрагмент плана 9 на отметке

6,600». Условные изображения материала нанесены на разрезе колонн и перегородок, кроме того, показаны четверти в оконных проемах и элементы санитарно-технического оборудования.

Чертеж плана производственного здания

В комплект архитектурно-строительных чертежей АС входят также планы полов и кровли, подземных помещений и конструкций, а также схемы расположения перегородок.

Чертежи планов зданий – Энциклопедия по машиностроению XXL

Контуры разрезов и сечений на чертежах планов зданий выполняют сплошной основной линией (толщиной 0,6.

.. 1,5 мм). Все остальные линии чертежа, не попадающие в плоскость сечения, выполняют сплошными тонкими линиями (s/3…s/2) так же, как размерные и осевые линии. Законченный чертеж плана этажа проверяют и удаляют лишние линии. [c.391]

Чертежи планов зданий [c.118]

ЧЕРТЕЖИ ПЛАНОВ ЗДАНИЙ [c.130]

Чертеж плана здания (сооружения), не помещающийся на листе принятого формата, допускается расчленять на несколько участков, размещая их на отдельных листах. При этом на каждом листе, где изображен участок плана, вычерчивают схематический план всего этажа (в более мелком масштабе), наносят основные координационные оси и выделяют штриховкой участок, изображенный на данном листе (черт. 13.2.4). [c.134]

По генеральному плану разрабатывают чертежи отдельных зданий и сооружений. [c.279]

ЧЕРТЕЖИ ПЛАНОВ ЭТАЖЕЙ ЗДАНИЙ [c. 281]

На планах этажей показывают санитарно-техническое оборудование души, ванны, умывальники и т.п. Перечисленные элементы изображают на чертежах планов этажей зданий также условными графическими знаками, по ГОСТ 2.786-70.

[c.281]

Предметы при неизменном направлении проецирования имеют одну и ту же параллельную проекцию на все плоскости данного направления. В зависимости от направления проецирования по отношению к плоскости проекций параллельное проецирование разделяют на косоугольное и прямоугольное (ортогональное). Параллельное проецирование называют косоугольным, если направление проецирования составляет произвольный угол с плоскостью проекций. Примером косоугольного проецирования может служить тень, падающая от предмета, освещенного лучами Солнца. Здесь вследствие значительного удаления Солнца от Земли можно допустить, что его лучи параллельны. Параллельное проецирование называют прямоугольным, или ортогональным, если направление проецирования совпадает с направлением плоскости проекций, т.

е. составляет с плоскостью проекций прямой угол. Примерами ортогональных проекций могут быть различные технические чертежи, изображения зданий в плане и фасадах и пр. [c.12]

Чертежи планов, фасадов и разрезов зданий называются основными, по ним осуществляется строительство зданий. [c.390]

На рис. 17.8—17.10 приведен для чтения чертеж производственного здания. Он состоит из плана, поперечного разреза и четырех фасадов. [c.426]

Положение плана здания на листе относительно координатных осей и отсчетный уровень, соответствующий условной нулевой отметке, соблюдают одинаковыми во всех комплектах рабочих чертежей. [c.388]

Вычерчивание планов зданий. План здания вычерчивают в такой последовательности проводят продольные и поперечные координатные оси (рис. 18.14, д) вычерчивают все наружные и внутренние стены, перегородки и колонны, если они имеются (рис. 18.14, б) производят разбивку оконных и дверных проемов в наружных и внутренних стенах и перегородках, условно показывают открывание дверей, вычерчивают санитарно-технические устройства и наносят необходимые выносные и размерные линии (рис.

18.14, д) проставляют на чертеже все размеры, делают соответствующие надписи и проверяют чертеж, выполненный в тонких линиях после исправлений и [c.389]

Согласно ГОСТ 21.601—79 и 21.602—79 в основной комплект рабочих чертежей санитарно-технических устройств включают общие данные систем планы и аксонометрические схемы систем планы, разрезы и схемы установок. Чертежи санитарно-технических устройств разрабатывают на основе архитектурно-строительных чертежей планов, разрезов зданий. Разветвленные сети систем водопровода, отопления и газоснабжения изображают в аксонометрических схемах с использованием фронтальной изометрии. На отдельных участках трубопроводов указывают диаметр, длину участка, величину и направление уклона. [c.406]

Чертежи планов, разрезов и фасадов зданий [c.447]

Вышеперечисленные виды здания часто заменяют построением одного или нескольких вертикальных разрезов, а иногда дают един вид и поперечный разрез. Основной проекцией в строительных чертежах проектов учащихся машиностроительных специальностей техникумов является план здания. [c.450]

Чертеж плана этажа представляет собой горизонтальный разрез здания плоскостью, проходящей на уровне половины высоты оконных проемов (в других случаях план снабжается надписью, например, план на отметке 0,000). По плану этажа судят о размерах и форме здания, о размерах, форме и взаимном расположении отдельных помещений, о расположении оконных и дверных [c.450]

Чертежи разрезов зданий делают для выявления конструктивных особенностей здания. Кроме горизонтальных разрезов (планов), выполняют фронтальные и профильные разрезы. [c.452]

Чертежи планов фундаментов, выполненных из бетонных н железобетонных блоков, относят к чертежам железобетонных конструкций. На них показывают разбивочные оси здания, к которым привязывают размеры фундаментных блоков, балок, элементы его подземного хозяйства. На сечениях и видах проставляют высотные отметки. Чертежи должны содержать необходимые сведения для производства земляных работ, по возведению монолитных фундаментов и монтажу сборных, сведения [c.457]

Чертежи планов и фасадов зданий были известны еще в Древнем Египте, о чем свидетельствуют дошедшие до нас изображения построек на папирусах. Однако потребовался большой период времени, прежде чем отдельные изображения плана и фасада предмета были объединены в систему двух видов, т. е. чертеж предмета в современном понимании этого слова. [c.3]

Размеры на строительных чертежах связаны с разбивочными осями. На плане здания разбивочными осями являются оси продольных и поперечных стен и оси колонн. При взаимном пересечении эти оси образуют в плане систему прямоугольников или квадратов. [c.211]

Общие сведения. Проект внутреннего центрального отопления в зависимости от типа здания состоит из планов подвала, этажей, чердака, схемы трубопроводов и рабочих чертежей. Планы этажей и схемы трубопроводов выполняют в масштабе I 100, а рабочие чертежи в масштабе 1 10 или 1 20. [c.30]

На чертежах (см. фиг. 235—238) обозначена деталь, которую следует вычертить. Обозначение выполнено по типу фиг. 225, где вместо номера детали указан номер чертежа фиг. 222—224, на котором изображена эта деталь. Выполнение задания начинают с вычерчивания плана здания. Затем чертится разрез 2—2 (его можно чертить в большем стандартном масштабе, чем план и фасад), фасад и деталь конструкции. [c.139]

Размещение оборудования цеха (отделения, участка). На чертеже дается только план здания, на котором вычерчиваются основные элементы здания фундаменты, стены, колонны, окна, двери проставляются размеры здания по длине и ширине, шаг колонн, а также расстояния между оборудованием, предусмотренные техникой безопасности. [c.328]

ЧЕРТЕЖИ ПЛАНОВ, ФАСАДОВ И РАЗРЕЗОВ ЗДАНИЙ [c.269]

Чертежи планов, фасадов, разрезов зданий, их элементов и деталей комплектуют в отдельную часть проекта под маркой АР — архитектурные решения или АС — архитектурно-строительные. Назначение этих чертежей — показать объемно-планировочное и конструктивное решения проектируемых зданий, а также их внутренний и наружный вид. [c.269]

Масштаб чертежа плана фундаментов зависит от назначения, размеров и конструктивных особенностей здания и принимается обычно в пределах от 1 50 до 1 400. [c.269]

Черт. 13.2.7. Пример компоновки чертежа плана здания бо. ыиой протяженности. План типпво о л- ажа 9-этажного шестисекчиол-ного жилого дома на 215 квартир (разрезка плана двухсекционная). [c.133]

Фасады и планы зданий, выполняемые в масштабах 1 100, 1 200, 1 400, не содержат указаний на конструкцию отдельных узлов. Поэтому на строительных чертежах разрезы здания обычно выполняются в более крупном масштабе (1 50, 1 100). Планы зданий и сооружений располагают, к к правило, дтинной стороной [c.385]

Оформление строительных чертежей. Основные требования к рабочим чертежам регламентируются ГОСТ 21.101—79. Планы зданий И СООруЖОНИЙ располагают длинной стороной вдоль горизонтальной стороны листа. Оси стен зданий обозначаются продольные— буквами русского алфавита, а поперечные — арабскими цифрами. Буквы и цифры заключаются в кружки (рис.4.1,а). За начало отсчета принимают левый нижний угол здания. [c.112]

Рабочие чертежи, схемы систем связи и сигнализации (марка СС) выполняют в соответствии с требованием ГОСТ 21.603—80. При выполнении и оформлении оборудования и электрорадиопроводок на планах УГО регламентируется ГОСТ 2.754—72. План здания в учебных проектах выполняется в тонких линиях, а все, что относится к разрабатываемой теме, вычерчивается более рельефно. [c.113]

В Центральном государственном историческом архиве (ЦГИА, г. Москва) под номером 1209 хранится фонд Строительное бюро инженера А.В. Бари , содержащий в общей сложности 122 папки. Здесь находится свыше 303 чертежей и проектов за 1885 — 1918 гг. Это проекты различных заводов и фабрик, а также пояснительные записки к проектам. Среди них чертежи оборудования машиностроительных заводов Гумбольда, механических заводов We-yhelbig, проекты Тамбовского и Казанского пороховых заводов. Самарских заводов по производству труб , план зданий кабельного завода товарищества Алексеев, Вишняков и Шамшин в Подольске, керосинового завода Закавказской железной дороги , котельного завода Бари , чертежи проектов дроболитейных” , шпалопропиточных, мыловаренных заводов, мануфактуры Коновалова в Вичуге”” и другие проекты заводов В.Г. Шухова. То, что это действительно проекты Шухова, можно установить лишь путем сравнения с документами в архиве Российской Академии наук. Очень редко это следует из самих чертежей (разве что в тех случаях, когда на них стоит подпись Шухова или имеются его рукописные пометки). [c.184]

В состав рабочих чертежей зданий и сооружений при одно- и двух стадийном проектировании входят строительные чертежи зданий и со оружений (в том числе металлических конструкций) привязанные к участку строительства рабочие чертежи типовых и повторно приме няемых индивидуальных экономичных проектов зданий и сооружений чертежи (планы, разрезы) установки технологического, транспортного энергетического и другого оборудования и связанных с ним коммуни каций, конструкций, устройств и схемы технологических трубопрово дов с чертежами тепловой изоляции чертежи сооружений и устройств по охране природы, труда и технике безопасности чертежи (планы, разрезы, профили трасс, схемы) сетей и устройств электроснабжения и электроосвещения, автоматизации технологических процессов предприятия, связи и сигнализации, радиофикации и других сетей и устройств чертежи общих видов нестандартизированного оборудования и нестандартных (нетиповых) технологических, энергетических устройств, узлов и конструкций перечни примененных стандартов, нормалей и чертежей типовых конструкций, элементов и узлов ведомости объемов строительных и монтажных работ уточненные ведомости потребности в конструкциях, изделиях и материалах для строительства паспорта проектов зданий и сооружений. [c.11]

Обводку контуров стен и колонн выполняют сплошной основной линией толщиной 5, перегородки — тонкой сплошной линией (5/2), а все остальные линии — толщиной /3. Размеры на планах зданий наносят цепочкой, причем в отлнчие от машиностроительных чертежей все цепочки должны быть замкнуты. [c.451]

Для монтажа вентиляционных систем в составе рабочих чертежей марки ОВ дают планы и разрезы с воздухоотводами и с привязкой их к строительным конструкциям, а также детали к отдельным системам. Иногда на планах зданий наносят одновременно трубопроводы отопления и воздуховоды системы вентиляции такие планы называют общими планами. [c.326]

Схемы трубопроводов otonлeния Должны ДопоЛнйть чертежи планов, поэтому вычерчивают их в аксонометрическом изображении или в виде развертки по стенам здания. Развертки выполняют при сложных конфигурациях здания илн в тех случаях, когда отопительные приборы в аксонометрических схемах закрывают друг друга. На них показывают отопительные трубопроводы и их диаметры уклоны приборы — радиаторы или ребристые трубы — с указанием числа секций или длины в м агрегаты и калориферы компенсаторы конденсатоотводчики вентили краны и задвижки. Не обозначенные на схеме диаметры подводок к нагревательным тибо-рам принимают равными 15 мм. Направление уклонов трубопроводов показывают стрелками. [c.31]

В состав проектного задания входят чертежи планов, фасадов, разрезов зданий, генеральные планы и т. п. без детальной проработки конструкций и деталей. Сюда включаются также сметно-финансовый расчет, определяющий примерную стоимость сооружения приводятся и другие техни-ко-экономические показатели. Проектное задание представляется в утверждающую инстанцию с целью одобрения для дальнейшей разработки. [c.255]
