Дорический зубчатый ордер

Профили	Высота в партах	Выступ от оси в партах
1	2	3
1. АНТАБЛЕМЕНТ	48	–
1.1. Карниз антаблемента	18	–
Полочка	1	34
Выкружка	3	34 – 31
Полочка	0, 5	30, 5
Каблучок	1, 5	30 – 29
Слезник	4	28, 5
Полочка	0,5	15, 5
Зубчики	3	15
Полочка	0, 5	13
Каблучок	2	12, 5 – 11, 5
Капитель триглифа	2	11
1. 2. Триглиф	18	10 (+ 0, 5)
1.3. Архитрав	12	–
Полочка	2	11, 5
Регула	0, 5	11
Капельки (гутты)	1, 5	11 – 10, 5
Пояс	8 (10 – 2)	10
2.1. Капитель	12	–
Полочка	0, 5	15, 5
Каблук	1	15, 25 – 14, 25
Абака	2, 5	14
Четвертной вал	2, 5	13, 75 – 11, 5
Верхняя полочка	0, 5	11, 5
Средняя полочка	0, 5	11
Нижняя полочка	0, 5	10, 5
Выкружка	0, 5	10, 5 – 10
Шейка	3, 5	10

Ствол, база колонны и пьедестал зубчатого дорического ордера имеют такие же пропорции, что и у модульонного (таблица 3).

Вся иллюстративная часть по зубчатому дорическому ордеру приведена на рис. 33–37.

Рис. 33. Антаблемент и капитель зубчатого дорического ордера из трактата Виньолы (лист XIII)

Рис. 34. Зубчатый дорический ордер (антаблемент, капитель, плафон)

Рис. 35. Зубчатый дорический ордер (антаблемент, капитель)

Рис. 36. Зубчатый дорический ордер (антаблемент, плафон)

Рис. 37. Зубчики (дентикулы): а – дорический ордер; б – ионический ордер; в – коринфский ордер

Дентикулы, зубчики, сухарики (лат. Denticulus – зубок) – ряд небольших призматических «коробочек», украшающих карнизы зубчатого дорического, ионического и коринфского ордеров.

Первая разновидность сложного ордера. О его происхождении Витрувий в своих «Десяти книгах об архитектуре» пишет следующее: «Впоследствии они [греки] построили в честь Дианы храм нового ордера; при этом, изыскивая его внешнее отличие, они …. придали ему грациозность женщины: прежде всего толщину колонны они сделали в восьмую часть её высоты, чтобы она была на вид более высокой. В основание колонны они положили вместо подошвы базис; на капители они приделали с правой и с левой стороны завитки, свисающие, как на прическе завитые кудри; лицевую сторону они украсили расположенными наподобие волн резным украшением (киматием) и свисающими фестонами, а по всему стволу колонны спустили каннелюры, словно складки на столах (одеяниях), носимых женщинами. Таким образом, они изобрели …. [колонну], по своему украшению и соразмерности напоминающую изящную женщину…» [2, с. 101].

Автор ионического ордера известен. Это зодчий Херсифрон, создатель третьего «чуда света» – храма Артемиды в Эфесе (сер. VI в. до н. э.) (рис. 38-39).

Рис. 38. Храм Артемиды в Эфесе (сер. VI в. до н. э. – IV в. до н. э.). Реконструкция

У Виньолы этот ордер стал более утонченным по сравнению со своим античным прототипом. Диаметр колонны составляет 1 / 9 от ее высоты.

В таблице 5 приведены основные размеры профилей ионического ордера в партах (их высота и выступы от оси колонны).

С иллюстрациями по ионическому ордеру можно ознакомиться на рис. 40–42 (антаблемент, капитель) и на рис. 43–45 (база колонны, пьедестал).

Рис. 39. Храм Артемиды в Эфесе (сер. VI в. до н. э. – IV в. до н. э.). Фрагменты

Таблица 5

Профили	Высота в партах	Выступ от оси в партах
1	2	3
1. АНТАБЛЕМЕНТ	81	–
1.1. Карниз антаблемента	31, 5	–
Полочка	1, 5	46
Гусёк	5	46 – 41
Полочка	0,5	41
Каблучок	2	40, 5 – 39
Слезник	6	38, 5
Четвертной вал	4	28, 5 – 24, 5
Валик	1	25
Полочка	0, 5	24, 5
Зубчики	6	24
Полочка	1	20
Каблучок	4	19, 5 – 15, 5
1. 2. Фриз (зоофор)	27	15
1.3. Архитрав	22, 5	–
Полочка	1, 5	20
Каблук	3	19 – 17
Верхняя полоса	7, 5	16, 5
Средняя полоса	6	15, 75
Нижняя полоса	4, 5	15
2. КОЛОННА	324	–
2.1. Капитель	12	–
Полочка	1	20
Каблук	2	19, 5 – 17, 75
Полочка	1	17, 5
Канал волюты	3	17
Четвертной вал	5	22 – 17
2. 2. Стержень (фуст)	294	–
Валик	2	18
Полочка	1	17
Окончание таблицы 5
Верхняя выкружка	2	17–15
Стержень	286	15 – 19, 33 – 18
Нижняя выкружка	1, 5	18 – 20
Полочка	1, 5	20
2. 3. База колонны	18	–
Вал	5	23
Полочка	0, 25	20, 5
Скоция	2	20, 5 – 22
Полочка	0, 25	22, 5
Валик	1	23
Валик	1	23
Полочка	0, 25	22, 5
Скоция	2	22, 5 – 24
Полочка	0, 25	24, 5
Плинт	6	25
3. ПЬЕДЕСТАЛ	108	–
3.1. Карниз пьедестала	9	–
Полочка	0, 66	35
Каблучок	1,33	34, 5 – 33, 5
Слезник	3	33
Четвертной вал	3	29, 5 – 26, 75
Валик	1	27, 5
3. 2. Стул пьедестала	90	–
Полочка	1	26, 5
Выкружка	1, 25	26 – 25
Стул	84, 75	25
Выкружка	2	25 – 26
Полочка	1	26, 5
3.3. База пьедестала	9	–
Валик	1, 33	27, 5
Гусёк обратный	3	27 – 32, 5
Полочка	0, 66	32, 5
Плинт	4	33

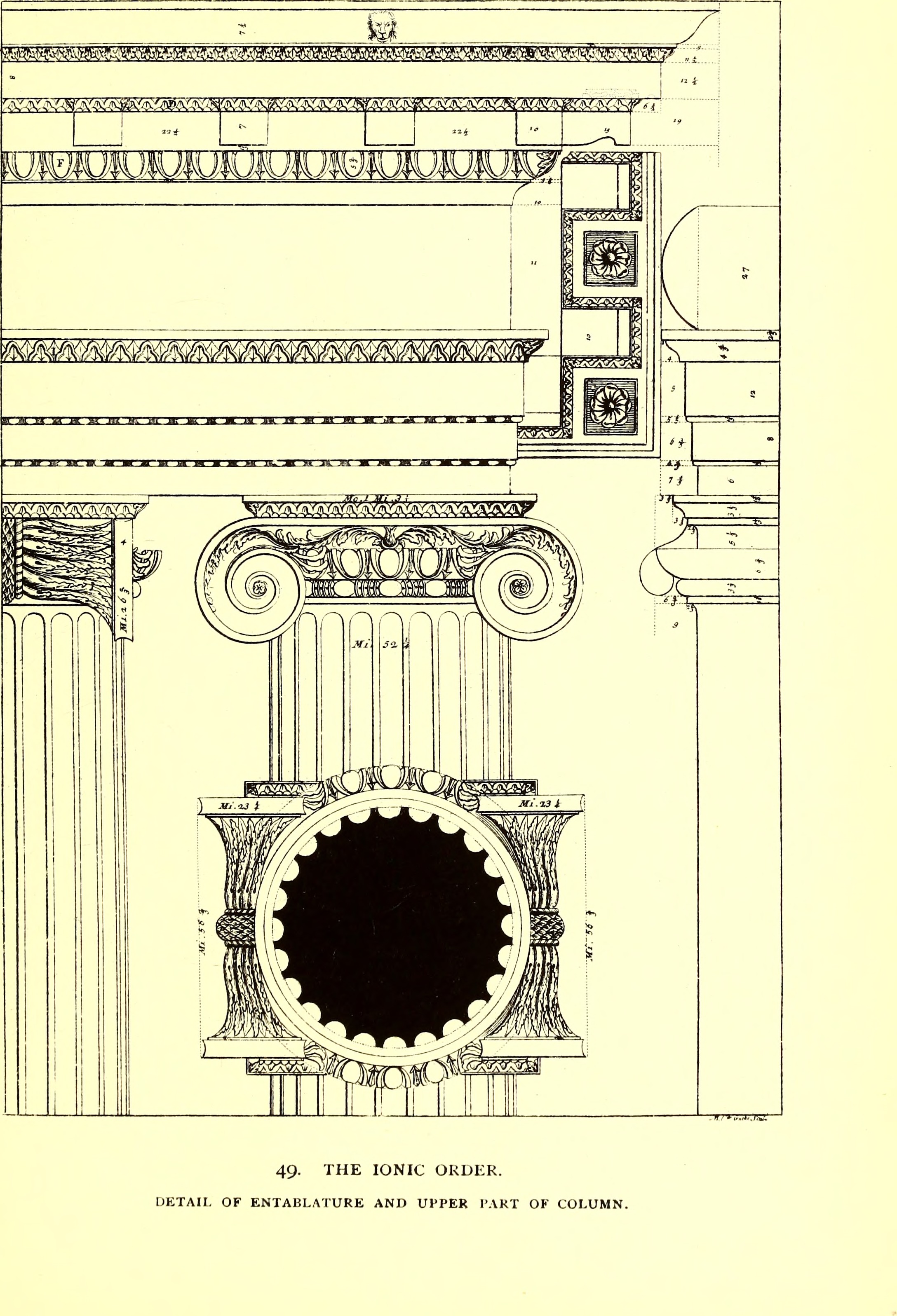

Рис. 40. Антаблемент и капитель ионического ордера из трактата Виньолы (лист XVIIII)

Рис. 41. Ионический ордер (антаблемент, капитель)

Рис. 42. Ионический ордер (фрагменты антаблемента и плафона)

Рис. 43. База колонны и пьедестал ионического ордера из трактата Виньолы (лист XVIIII)

Рис. 44. База колонны, пьедестал ионического ордера

Рис. 45. База колонны, пьедестал ионического ордера

Архитектурные ордера по Виньоле – Стр 5

Рис. 29. База колонны и пьедестал дорического ордера из трактата Виньолы (лист VIIII)

Рис. 30. База колонны и пьедестал дорического ордера

41

Рис. 31. База колонны, пьедестал дорического ордера

42

Рис. 32. Триглиф дорического ордера (фронтальная и боковая проекции)

Как было указано выше, зубчатый дорический ордер отличается от модульонного отдельными деталями в антаблементе и капители (таблица 4). Ствол, база колонны и пьедестал имеют такие же пропорции, как и у модульонного ордера (таблица 3).

43

Таблица 4

Дорический зубчатый ордер

	Профили	Высота в партах	Выступ от оси
			в партах
	1	2	3
	1. АНТАБЛЕМЕНТ	48	–
	1.1. Карниз антаблемента	18	–
	Полочка	1	34
	Выкружка	3	34 –	31
	Полочка	0, 5	30,	5
	Каблучок	1, 5	30 –	29
	Слезник	4	28,	5
	Полочка	0,5	15,	5
	Зубчики	3	15
	Полочка	0, 5	13
	Каблучок	2	12, 5 – 11, 5
	Капитель триглифа	2	11
	1. 2. Триглиф	18	10 (+ 0, 5)
	1.3. Архитрав	12	–
	Полочка	2	11,	5
	Регула	0, 5	11
	Капельки (гутты)	1, 5	11 – 10, 5
	Пояс	8 (10 – 2)	10
	2. 1. Капитель	12	–
	Полочка	0, 5	15,	5
	Каблук	1	15, 25 – 14, 25
	Абака	2, 5	14
	Четвертной вал	2, 5	13, 75 – 11, 5
	Верхняя полочка	0, 5	11,	5
	Средняя полочка	0, 5	11
	Нижняя полочка	0, 5	10,	5
	Выкружка	0, 5	10, 5 – 10
	Шейка	3, 5	10

Вся иллюстративная часть по зубчатому дорическому ордеру приведена ниже. На рис. 33–36 можно познакомиться с антаблементом и верхней частью колонны этой разновидности ордера, а на рис. 37 – с основными разновидностями зубчиков, встречающимися в дорическом, ионическом и коринфском ордерах.

44

Рис. 33. Антаблемент и капитель зубчатого дорического ордера из трактата Виньолы (лист XIII)

45

Рис. 34. Зубчатый дорический ордер (антаблемент, капитель, плафон)

46

Рис. 35. Зубчатый дорический ордер (антаблемент, капитель)

47

Рис. 36. Зубчатый дорический ордер (антаблемент, плафон)

48

Рис. 37. Зубчики (дентикулы): а – дорический ордер; б – ионический ордер; в – коринфский ордер

49

2.2. Ионический ордер

Первая разновидность сложного ордера. О его происхождении Витрувий в своих «Десяти книгах об архитектуре» пишет следующее: «Впоследствии они [греки] построили в честь Дианы храм нового ордера; при этом, изыскивая его внешнее отличие, они …. придали ему грациозность женщины: прежде всего толщину колонны они сделали в восьмую часть еѐ высоты, чтобы она была на вид более высокой. В основание колонны они положили вместо подошвы базис; на капители они приделали с правой и с левой стороны завитки, свисающие, как на прическе завитые кудри; лицевую сторону они украсили расположенными наподобие волн резным украшением (киматием) и свисающими фестонами, а по всему стволу колонны спустили каннелюры, словно складки на столах (одеяниях), носимых женщинами. Таким образом, они изобрели …. [колонну], по своему украшению и соразмерности напоминающую изящную женщину…» [2, с. 101].

Автор ионического ордера известен. Это зодчий Херсифрон, создатель третьего «чуда света» – храма Артемиды в Эфесе (сер. VI в. до н. э.) (рис. 38-39).

Рис. 38. Храм Артемиды в Эфесе (сер. VI в. до н. э. – IV в. до н. э.). Реконструкция

У Виньолы этот ордер стал более утонченным по сравнению со своим античным прототипом. Диаметр колонны составляет 1/9 еѐ высоты.

В таблице 5 приведены основные размеры профилей ионического ордера (их высота и выступы от оси колонны).

С иллюстрациями по ионическому ордеру можно ознакомиться на рис. 40–42 (антаблемент, капитель) и на рис. 43–45 (база колонны, пьедестал ионического ордера).

50
