Главная Учебный центр Энциклопедия газобетона Перемычки из газобетона

Какой из вариантов перемычки является наиболее подходящим, определяет сам клиент или строители в зависимости от разных факторов. Допустим, нужно перекрыть 2-х метровый проем в стене из 40-го блока. Получается, вам нужна перемычка 2,5 м на 400 мм. Ее вес более 200 кг, значит, для ее монтажа необходимо использовать кран.

Если подъездные пути не позволяют крану подъехать к дому, то клиенту придется принять решение в пользу U-образных блоков.

Если проем метровый, то удобнее смонтировать перемычку 1,5 м на 400 мм. Ее вес около 120 кг, поэтому 4-6 рабочих смогут поднять эту перемычку и смонтировать ее вручную.

Получается, при тех же условиях, когда кран не может подъехать к дому, при небольшом проеме предпочтительнее выбрать готовую перемычку, так как ее монтаж значительно проще. Таким образом, для каждого отдельного проема в доме подбирается наиболее удобный для монтажа вариант перемычки.

Классификация перемычек

Перемычки классифицируются на несущие и самонесущие.

Несущие перемычки воспринимают нагрузку от собственного веса, перекрытий, а также временных и постоянных нагрузок всего здания. Так, к примеру, в 3-х этажном здании, нижняя перемычка воспринимает нагрузку кладки, перекрытия и кровли. Несущие перемычки воспринимают нагрузку порядка 3 тонн на 1 п.м. за счет армирования.

Самонесущие перемычки из газобетона несут только собственный вес и несколько рядов блоков в пределах этажа. Они воспринимают нагрузку приблизительно 200 кг на 1 м.п.

Несущие перемычки

Завод «Коттедж» производит несущие перемычки от 1,5 м до 2,5 м. Таким образом, мы можем перекрыть метровый проем, например окно или дверь, при применении 1,5 метровой перемычки, по 25 см оставляем на опирание. Ширина перемычки соответствует ширине блока. Так, под 20-й блок изготавливается перемычка шириной 200 мм, а под 40-й блок продаются готовые перемычки шириной 400 мм. По высоте перемычки соответствуют высоте блока – 250 мм.

Важно иметь паспорт качества на перемычку, в котором указаны ее несущие способности.

Несущие перемычки бывают U-образные, сделанные из U-образных блоков.

U-образный блок представляет собой элемент в виде буквы П с пустотой внутри. Его размеры 500 мм на 400 мм под 40-й блок, высота – 250 мм. В настоящее время такие блоки выпускают ГК ГРАС и завод «ТЕПЛОН».

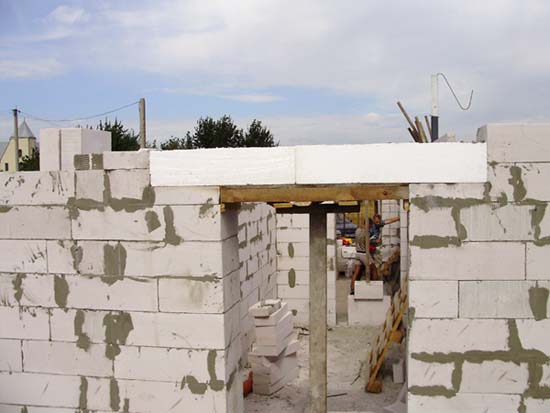

Для устройства такой перемычки в проеме устанавливаем временную деревянную опору. На нее выкладываем U-образные блоки как несъемную опалубку, вставляем в лоток пространственный каркас и заливаем бетоном. В этом случае нагрузку несет бетонная перемычка, которую мы залили внутри. Снаружи остается цельный блок, по сути представляющий собой систему несъемной опалубки. Для уменьшения теплопотерь с внешней стороны перемычка обкладывается утеплителем.

При устройстве перемычек в доме из газоблока применяют также комбинированный тип, то есть железобетонные с утеплением и, допустим, с облицовкой кирпичом. В этом случае устанавливают съемную опалубку, в которую укладывают пространственный каркас и заливают бетоном. С внешней стороны для избежания теплопотерь перемычку необходимо утеплить, поэтому при ее устройстве лучше сразу оставлять место для утеплителя. Допустим, если блок 40-й, балку можно залить на 250 мм, а остальное пространство – 150 мм заполнить высокоэффективным утеплителем и облицевать газобетоном. В итоге, газобетон должен выйти вровень с другими блоками, в результате чего вы получите однородную ровную конструкцию дома снаружи, которую будет легко обработать и отштукатурить.



В несущих перегородках есть узлы, где используются металлические перемычки. Необходимость их применения в каждом конкретном случае определяют строители. Здесь важно правильно рассчитать сечение балки, так как она будет воспринимать нагрузку от вышестоящих этажей. Металл хорошо проводит холод, поэтому необходимо эту балку эффективно утеплить, изолируя внешнее и внутреннее пространство, чтобы избежать промерзания по металлу. Это, как раз, и является самым сложным.

Самонесущие перемычки

В настоящее время самонесущие армированные перемычки выпускает ГК ГРАС.

Самонесущие перемычки из газобетона воспринимают нагрузку собственного веса и нескольких рядов до перекрытия.

Такие перемычки применяются в монолитном строительстве, например, в высотных домах, где газобетон не является несущим, либо во внутренних перегородках.

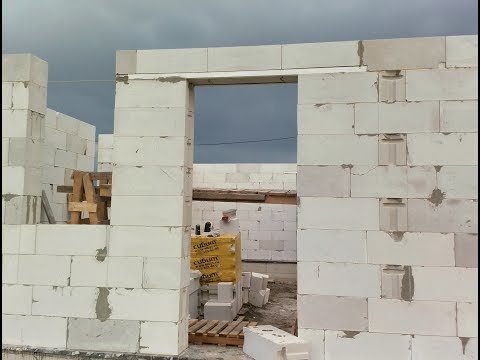

К примеру, если перегородка 100-150 мм, берем 3-4 прутка арматуры 20-й или 22-й, и закрепляем с заходом на стену по 15-20 мм. На нее укладываем перегородочный блок и склеиваем. Это необходимо для того, чтобы блоки над дверным проемом не упали под нагрузкой собственного веса.

Основное преимущество самонесущей перемычки – легкость монтажа. К тому же, в связи с тем, что такие перемычки можно возводить на клеевом растворе, решается проблема с появлением мостиков холода.

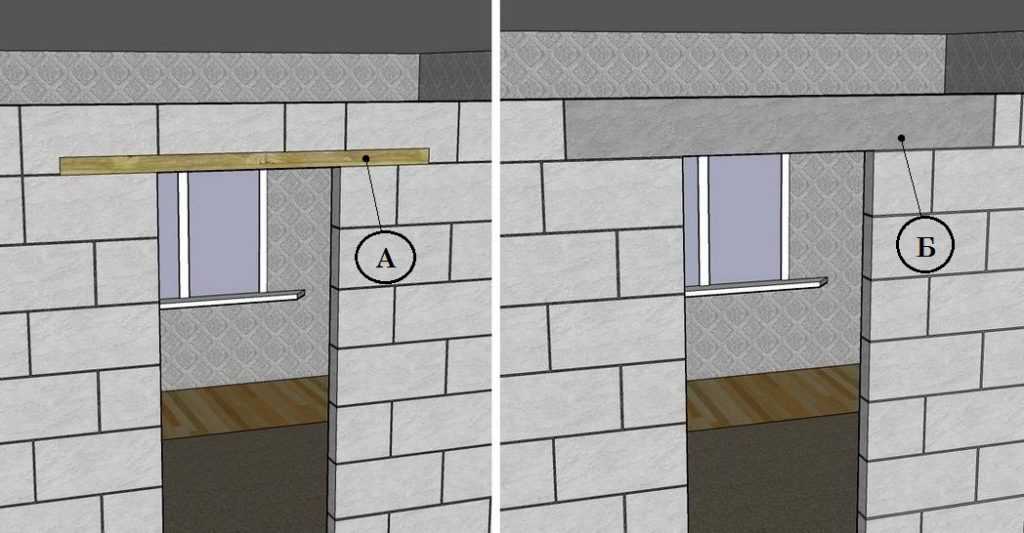

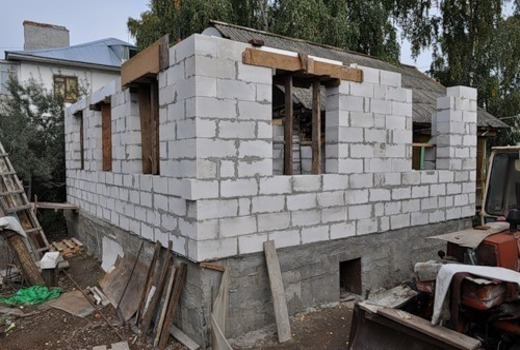

В качестве самонесущей перемычки можно использовать также деревянный брусок с сечением 100*100 мм или 150*150 мм с заходом на стену по 15-20 мм. Решение о применении такой перемычки можно принимать на основе расчетов нагрузки.



Узнайте больше о газобетоне и о строительстве из него в учебном центре “Газобетон63.ру”

	В этой статье я постарался раскрыть важные моменты, которые касаются перемычек из газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретичских занятиях учебного центра “Газобетон63. ру”. Приглашаю Вас!
