Основные части здания: Основные части зданий: фундаменты стены отдельные опоры

Основные части зданий: фундаменты стены отдельные опоры

Здания состоят из отдельных частей, называемых конструктивными элементами. К нихм относятся: фундаменты, стены, отдельные опоры, перекрытия, крыши, окна и двери, лестницы и др.

Конструктивные элементы зданий имеют различное назначение. Их можно подразделить на ограждающие и несущие.

Ограждающие элементы предназначаются для обеспечения надежной защиты внутренних помещений от атмосферных воздействий (осадков, низких и высоких температур, ветра и др.) и внешнего шума.

К ограждающим конструктивным элементам относятся наружные стены, крыши, окна и др.

Несущие конструктивные элементы зданий предназначаются для восприятия ими постоянных и временных нагрузок и передачи их на другие конструктивные элементы и на основание. К таким конструктивным элементам относятся: наружные и внутренние стены, столбы, колонны, фундаменты, перекрытия, крыши, лестницы и др.

Одни и те же конструктивные элементы могут являться одновременно и ограждающими и несущими (стены, крыша и др.).

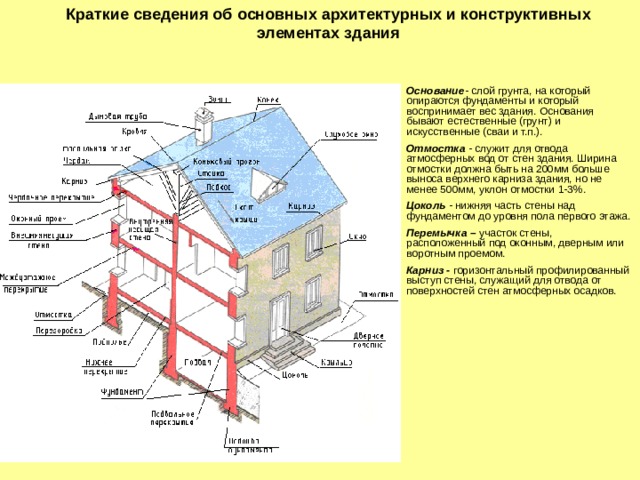

На рис. 14 показан разрез жилого каменного здания и его основные части.


Рис. 14. Разрез жилого здания из сборных элементов и его основные части (с целью упрощения чертежа окружающий грунт не показан)

Фундаменты. Фундамент, являясь подземной частью здания, предназначен для передачи на грунт веса здания со всеми действующими на него нагрузками.

Естественный плотный грунт, воспринимающий вес здания с действующими на него нагрузками, или искусственно укрепленный слабый грунт служат основанием, на которое фундамент опирается своей нижней плоскостью, называемой подошвой.

Конструкция фундамента зависит от конструкции стен и отдельных опор, от величины и характера действующих на фундамент нагрузок и от свойств грунтов (оснований).

Как правило, фундаменты имеют уширенное книзу сечение, так как большая площадь подошвы позволяет распределять действующие на фундамент нагрузки на большую площадь основания.

При определении глубины заложения фундамента учитывают характер грунта, глубину его промерзания и насыщенность водой. При замерзании влажные глинистые грунты выпучиваются, что может привести к повреждению здания.

Фундаменты делают деревянными, каменными, бетонными, бутобетонными и железобетонными.

Стены. Стены являются основной надземной частью здания. Они бывают наружными и внутренними. Стены, особенно в казенных зданиях, имеют значительный собственный вес и воспринимают различные нагрузки. Через стены нагрузки от других частей здания передаются на фундаменты. Такие стены называют несущими.

Наружные стены являются основным вертикальным ограждением внутренних помещений здания от атмосферных осадков (дождя, снега), ветра и температурных воздействий, поэтому они должны обладать достаточными теплозащитными свойствами. Толщина стен проектируется, с одной стороны, с учетом этого требования и в зависимости от климатических условий района строительства, а с другой — с учетом обеспечения необходимой прочности и устойчивости.

Нижняя часть наружной стены называется цоколем. Вверху наружные стены заканчиваются венчающим карнизом.

Внутренние стены разделяют смежные помещения друг от друга, связывают противоположные наружные стены и вместе с ними создают в целом устойчивую коробку здания, чему способствует также наличие связанных со стенами перекрытий.

Конструкции стен весьма разнообразны, как и строительные материалы, из которых они возводятся. В качестве таких материалов употребляют дерево, кирпич, естественные и шлакобетонные камни, бетонные блоки, железобетонные панели и др.

В последнее время в строительстве широко применяются стены из крупных блоков.

Перегородки служат для разделения внутреннего пространства здания между капитальными стенами на более мелкие помещения. Перегородки бывают междукомнатные и междуквартирные. Они должны быть прочными и звуконепроницаемыми. Их делают из дерева, кирпича, керамических, шлакобетонных и гипсолитовых плит и других материалов.

Отдельные опоры. В ряде случаев нагрузки от перекрытий передаются не на стены, а на отдельные опоры в виде каменных столбов, железобетонных или стальных колонн. Отдельные опоры целесообразно возводить вместо внутренних капитальных стен для экономии строительных материалов.

  • Перекрытия, крыша, окна и двери, лестницы

Основные конструктивные элементы зданий

Здание, это многофункциональный объект, возводимый с целью обеспечения комфортного проживания и различного рода деятельности человека.

Сооружением является объемная материальная строительная единица, состоящая из соответствующих конструкций. Сооружения могут использоваться для хранения оборудования, материалов, разного рода изделий, для временного пребывания людей и пр. Сооружениями могут быть такие объекты как: аэродромы, линии электропередач, трубопроводы, путепроводы, башни, тоннели и т.д.

Здания и сооружения подразделяются на жилые, общественные и производственные, и имеют определённые конструктивные элементы.

Конструктивные элементы зданий
с несущими стенами

  • 1. Фундамент
  • 2. Отмостка
  • 3. Цоколь
  • 4. Несущие стены
  • 5. Междуэтажные перекрытия
  • 6. Чердачное перекрытие
  • 7. Перегородка
  • 8. Наслонные стропила
  • 9. Обрешетка кровли
  • 10. Подкос
  • 11. Стойка
  • 12. Люк
  • 13. Чердак
  • 14. Мауэрлат
  • 15. Перемычка
  • 16. Лестничный марш
  • 17. Косоур
  • 18. Лестничная площадка
  • 19. Тамбур

Фундамент, это подземная часть зданий и сооружений, который воспринимает всю нагрузку строительного объекта. Фундаменты бывают ленточными или столбчатыми. Ленточный фундамент закладывается, следуя по всему периметру стены, а столбчатый фундамент в виде отдельных опорных элементов.

Стены разделяют по назначению и расположению на наружные, внутренние и несущие элементы зданий. Назначение наружных стен заключается в защите помещений от воздействий окружающей среды. Внутренние стены разделяют помещения в самом здании согласно проекту. Несущие стены передают общую нагрузку от перекрытий, крыши и своего собственного веса на фундамент. Помимо несущих стен, существует ещё навесные и самонесущие стены. Самонесущими стенами считаются соответствующие части зданий которые передают нагрузку только собственного веса. Навесные стены, в виде отдельных плит или панелей, крепятся на колоннах и передают им нагрузку от собственного веса.

Перегородки, это внутренние планировочные конструкции, разделяющие смежные помещения внутри здания.

Цоколь, это нижняя часть наружной стены, которая располагается непосредственно на фундаменте.

Отмостка предназначена для отвода влаги, при выпадении атмосферных осадках от стен здания.

Перекрытие, это горизонтальная конструкция, которая располагается внутри здания и разделяет его по высоте на этажи. Перекрытия бывают междуэтажные, цокольные, надподвальные, цокольные, чердачные.

Покрытие, это верхний элемент строения, ограждающий помещения здания от воздействия окружающей среды и защищающий их от атмосферных осадков. Этот конструктивный элемент совмещает функциональное назначение потолка и крыши.

Кровля – верхний водоизоляционный слой крыши или покрытия здания.

Стропила – несущие части кровельного покрытия в виде балки опирающейся на стены и внутренние опоры.

Лестничный марш – наклонная конструкция, которая, как правило, имеет не менее восемнадцати ступеней.

Косоуры, это железобетонные или стальные балки, располагаемые под наклоном и своими окончаниями опирающиеся на площадки. Эти конструктивные элементы служат основой для крепления ступеней лестниц.

Конструкции зданий разделяются на две основные схемы строительства с несущими стенами и каркасные.

В зданиях, у которых несущими являются стены, они же и воспринимают нагрузку от перекрытий и крыши.

В конструкциях зданий, у которых за основу построения взят каркас, вся нагрузка воспринимается его элементами.

Конструктивные элементы каркасных зданий

  • 1. Средняя колонна
  • 2. Подкрановая балка
  • 3. Плиты перекрытия
  • 4. Стеновая панель
  • 5. Подстропильная балка
  • 6. Пристенная колонна

Здания различают по видам и габаритным размерам строительных изделий.

Строения могут возводиться из мелких блоков и штучных элементов, которые применяются, как правило, в малоэтажном строительстве.

При строительстве многофункциональных зданий используются крупноблочные и крупнопанельные строительные элементы.

В крупноблочных строениях наружные и внутренние стены формируются из крупных блоков, которые и воспринимают нагрузку от перекрытий и кровли.

Крупнопанельные здания собирают из крупноразмерных плит, изготавливаемых на заводе.







Основные компоненты строительной конструкции

Элементы здания или компоненты строительной конструкции являются важными секциями здания, которые вместе образуют законченную конструкцию. Эти элементы используются для поддержки, ограждения и защиты конструкции здания. Точно так же, как наши тела состоят из разных частей/элементов, строительные конструкции состоят из разных компонентов.

Жилые здания, коммерческие здания, промышленные здания, правительственные здания и многие другие типов зданий существует. Строительные компоненты могут различаться в зависимости от типа здания, но все строительные конструкции имеют одни и те же ключевые элементы, без которых строительная конструкция не может быть завершена.

В сегодняшней статье мы рассмотрим наиболее важные конструктивные элементы здания.

Основные компоненты конструкции здания перечислены ниже.

  • Фундамент
  • Плинтус
  • Стена
  • Столбец
  • Подоконник
  • Перемычка
  • Чайжа
  • Дверь
  • Окно
  • Этаж
  • Крыша
  • Лестницы
  • Отделочные работы
  • Строительные услуги

Фундамент

Фундамент является наиболее фундаментальным компонентом любой строительной конструкции. Это ножки строительной конструкции. Фундаменты строятся для поддержки надстройки здания и передачи ее нагрузок непосредственно на землю.

Фундаменты могут быть различных типов, подходящих для различных применений. Тем не менее, фундаменты можно разделить на два типа: мелкозаглубленные фундаменты и глубокие фундаменты.

Когда нагрузки от конструкции ниже, чем несущая способность поверхностного грунта, используются мелкозаглубленные фундаменты, тогда как глубокие фундаменты используются, когда поверхностный грунт не может обеспечить требуемую несущую способность и, таким образом, нагрузки передаются в более глубокие слои при достижении требуемой несущей способности.

Если здание будет служить долго, оно всегда должно иметь более прочный фундамент.

Читайте также: Свайный фундамент – типы и методы забивки
Читайте также:
Фундамент кессона и типы кессонов

Цоколь

Цоколь относится к точному участку стены между готовым цокольным этажом и уровнем цокольного этажа. Это разделитель, который отделяет подструктуру от надстройки. Цоколь строится сразу после фундамента, чтобы дать платформу для колонн.

Плинтус, проще говоря, похож на каблуки на туфлях, которые делают вас выше. Высоту конструкции увеличивают, сооружая цоколь, чтобы поверхностные воды не попадали прямо в здание. Общая высота плинтуса должна быть не менее 45 см. Они отлично подходят для защиты надстройки от сырость .

Стена

Стены – структурные элементы, образующие периферию здания. Стены возводятся для равномерного распределения нагрузки с крыш и перекрытий на фундамент. Кроме того, они строятся для разделения или разделения помещений и защиты здания от внешних воздействий, таких как дождь, пыль, холод, насекомые, животные и т. д. Они обеспечивают безопасность, конфиденциальность и, в некоторой степени, звукоизоляцию конструкции.

Колонна

Колонны — это вертикальные элементы строительной конструкции. Они в первую очередь предназначены для поддержки и передачи нагрузки с полов и крыш на фундамент, как и стены. Форма колонны может варьироваться в зависимости от назначения, однако чаще всего используются колонны прямоугольной и квадратной формы. Существуют различные типы колонн, которые используются в зависимости от технических характеристик конструкции.

Читайте также: Отказ колонки и его типы

Подоконник

Подоконник, часто называемый подоконником, – это самая нижняя часть под оконной рамой. Они представляют собой горизонтальные части строительной конструкции , которые поддерживают окно.

Как правило, они изготавливаются из бетонного слоя толщиной 50-80 мм, хотя камень , кирпич , дерево и сланец также используются в современных технологиях строительства, чтобы придать окну более привлекательный вид. Внешняя сторона подоконника слегка наклонена, чтобы дождевая вода могла легко стекать с него.

Перемычка

Перемычка представляет собой горизонтальный конструктивный элемент, который закрепляется над проемами, такими как двери и окна, для поддержки конструкции или проемов. Перемычки ведут себя аналогично балкам. Они поддерживают кладку над проемами и передают все нагрузки, действующие через проем, на несущие стены. Перемычки бывают разных форм и размеров и используются для самых разных целей.

Чайжа

Чайджа представляет собой горизонтальный наклонный конструктивный элемент, устанавливаемый на уровне перемычки. Основная цель установки чая – защитить двери и окна от дождя и прямых солнечных лучей.

Дверь

Дверь — это передвижной барьер, который закрепляется в дверном проеме через стену или перегородку здания и обеспечивает доступ внутрь здания или в различные помещения внутри здания. Дверь предназначена для обеспечения доступа к различным помещениям в структуре и ограничения доступа по мере необходимости.

Окно

Окна любого здания являются важным компонентом, который нельзя заменить. Большинству из нас трудно представить дом без окон, потому что мы все так привыкли их видеть.

Естественный свет легче проникает в комнату благодаря окнам. Они позволяют жильцам дома любоваться окрестностями. Кроме того, они поддерживают перекрестную вентиляцию дома.

Этаж

Этажи – это горизонтальные единицы строительной конструкции, которые делят ее на разные уровни. Цель разделения или разделения состоит в том, чтобы создать больше помещений в пределах ограниченного пространства, одно над другим для различных целей. Они предоставляют жильцам рабочую/полезную площадь.

Пол может быть изготовлен из различных материалов, включая деревянные доски или панели, поддерживаемые балками, настил или панели, опирающиеся на деревянные или стальные балки, каменную или бетонную плиту на земле или железобетонную плиту, поддерживаемую бетонными балками и колоннами.

Крыша

Крыша является самой высокой точкой любой конструкции. Существуют различные типы крыш, используемые для различных целей, но наиболее распространенными являются плоские крыши и скатные крыши (наклонный). Каждый тип кровли имеет как преимущества, так и недостатки.

Скатные крыши обычно используются в странах с сильными дождями или снегопадами. Плоские крыши более распространены в странах с низким или умеренным количеством осадков и без снегопадов. Крыша здания защищает жильцов от внешних воздействий.

Читайте также: Материалы для гидроизоляции плоских крыш
Читайте также: Изогнутая крыша: Конструкция, преимущества и недостатки

Лестницы

Одним из важнейших конструктивных элементов при строительстве нового дома, квартиры или другого многоэтажного строения является лестница. Как правило, лестницы строят так, чтобы люди могли попасть с одного этажа на другой.

Для различных типов зданий используются различные типы лестниц . Доступ с одного этажа на другой осуществляется по лестнице. У них должны быть ступеньки одинакового размера.

Отделочные работы

Отделочные работы – это процесс надлежащей отделки стен здания с целью придания ему привлекательного вида и защиты от внешних повреждений. Эта процедура включает в себя нанесение побелки, темперы и краски на внешние и внутренние стены. Сюда же входит установка любой настенной плитки, например, плинтуса и плинтуса. Дополнительно в этот процесс входит полировка пола.

Читайте также : Как покрасить изделия из дерева : шаги для начала работы
Читайте также: Как покрасить оштукатуренную поверхность: советы для начала работы

Строительные службы

Здание считается завершенным, когда все остальные работы, включая сантехнику , электрификацию, водоснабжение, мебель и т. д., выполнены в рамках строительных служб.

Основная цель инженерных служб состоит в том, чтобы обеспечить надлежащее функционирование здания и комфортную и безопасную среду для жителей.

Нравится:

Нравится Загрузка…

Элементы строительной конструкции (11 основных частей)

Главная » Элементы строительной конструкции

Основными элементами строительной конструкции являются фундаменты, полы, стены, балки, колонны, крыши, лестницы, эти элементы служат для поддержки, ограждения и защиты структура здания.

Здание – это любое сооружение, построенное для различных функций, каждая часть которого используется или не используется для проживания людей, предназначенная для окружения какой-либо земли или пространства и наружных выставочных сооружений.

Основные строительные блоки: Expl…

Пожалуйста, включите JavaScript

Основные строительные блоки: исследование мира строительных гвоздей

Палатки, навесы, пандали не будут считаться временными зданиями, построенными для официальных мероприятий.

Назначение здания:

  • Здания служат нескольким потребностям общества, таким как защита от климата, безопасность, жилое пространство, хранение имущества, а также комфортное проживание и работа.
  • Здание как убежище представляет собой физическое разделение человеческого жилья.

1. Цоколь:

Надземная и подземная часть конструкции называется цоколем, высота цоколя должна быть от 06 м до 0,8 м.

Функции плинтуса:

  • Обеспечивает защиту от дождевой воды и ползающих животных и насекомых.
  • Также предусмотрены места для рядов, которые в конечном счете поддерживают напольную плитку.

2. Этаж:

Пол представляет собой горизонтальную поверхность для использования жильцами в каждой комнате.

Первый этаж обычно располагается над цоколем, в то время как напольная плита служит в качестве пола для верхнего этажа, покрытого различными напольными материалами, такими как мозаичная плитка, гранит, мрамор, квота и т. д.

Функции пола:

  • ежедневное его использование.
  • Должен легко мыться и чиститься, быть огнеупорным, легко ремонтироваться.
  • Различные типы полов, обычно используемые для первого этажа в Индии, включают мурум, глиняные полы, кирпичные полы, кафельные полы, деревянные полы и т. д.

3. Стены как строительные компоненты:

Стены представляют собой вертикальные строительные компоненты, которые могут поддерживать крышу или действовать как перегородка или составная стена.

Различные формы каменной кладки имеют стены, такие как кирпичная кладка, каменная кладка, композитная кладка, кладка из пустотелых цементно-бетонных блоков, кладка из цементно-бетонных блоков и т. д.

Функции стены:

  • Стены образуют внешнюю границу здания, отделяющую помещения друг от друга.
  • Поддерживает кровли в несущих конструкциях.
  • Они служат в качестве перегородок в каркасной конструкции, так как перегородки не несут веса конструкции.

4. Колонна:

Колонна представляет собой вертикальный элемент или компонент каркасной конструкции из железобетона.

Функции колонны:

  • Колонна поддерживает перекрытия на различных уровнях каркасной конструкции или железобетонной конструкции, так как принимает небольшой вес конструкции.
  •  В несущей конструкции колонна выполнена из кирпича или камня.

5. Балка:

Балка – это горизонтальные элементы конструкции здания из стали, железобетона, дерева и т. д.

Функции балки:

  • Выдерживает поперечную нагрузку конструкции здания.
  • Выдерживает растягивающий вес конструкции.

6. Крыша:

Крыша представляет собой покрытие компонентов здания в верхней части здания, предназначенное для защиты от дождя, солнца и ветра.

Он спроектирован и изготовлен с учетом требований различных климатических условий и доступных материалов.

Например: На равнинах, где осадки скудны и сильная жара, больше подходит толстая плоская крыша, тогда как в гхатах или прибрежных районах, где обильные осадки, подходит наклонная или покатая крыша.

Основными подразделениями кровли являются скатная кровля, наклонная кровля, шляпная кровля и оболочки и купола.

Функции крыши:

  • Основная функция – защита людей и их имущества от различных стихий.
  • Он также обеспечивает теплоизоляцию, сохраняет тепло зимой или охлаждает воздух летом.

7. Двери и окна:

Двери: Это проемы, позволяющие войти в здание и проходить через различные помещения.

Окна: Обычно встраиваются в наружную стену, обеспечивая воздух и свет внутри помещений.

Функции дверей:

  • Двери служат для свободного передвижения людей внутри и снаружи дома.
  • Они должны быть минимальными для каждой комнаты, потому что большее количество дверей вызывает препятствие.
  • Наружные двери служат средством отделения дома от окружающей среды с точки зрения приватности и безопасности.
  • Дверь должна располагаться в конце помещения, особенно в жилых домах.
  • Каркас из тикового дерева с дощатым ставнем является распространенным типом дверей, используемых в наши дни, иногда в современных квартирах также используется легкая стальная рама с дощатым ставнем.
  • Волоконно-пластиковые двери становятся все более популярными для ванных комнат и санузлов.

Функции окон:

  • Окна – это строительные элементы, предназначенные для проникновения света в здание для свободной циркуляции воздуха.
  • Наружная стена должна иметь максимальное количество окон.
  • В школах, фабриках и больницах площадь окон должна составлять не менее одной пятой площади пола.
  • Окна обычно крепятся таким образом, чтобы верхняя часть окна находилась на 2100 мм ниже уровня пола.
  • Вертикальные окна пропускают больше света, чем горизонтальные окна той же площади.
  • Рамы из мягкой стали и оконные ставни с застекленным стеклом в наши дни очень распространены.
  • Алюминиевые раздвижные окна работают на направляющих, рамах и створках, закрепленных в одной плоскости, что очень популярно в городских условиях.
 См. также: Части двери и части лестницы

8. Перемычка:

Перемычка представляет собой небольшой горизонтальный компонент здания, который всегда действует как балка над проемами, такими как дверь, окно или любой другой.

Изготавливается из железобетона, древесины, каменных плит или сборного железобетона, которые в настоящее время обычно изготавливаются из железобетона. в каркасной конструкции.

Функции перемычки:

  • Поддерживает часть стены в проеме.

9. Подоконник как строительный элемент:

Нижняя конструкция оконного или дверного проема называется подоконником.

Подоконники представляют собой элементы современного здания, выполненные из каменных плит, таких как кота, кадапа или керамическая плитка.

Часть початка иногда остается ровной.

Функции подоконника:

  • Обеспечивает подходящую отделку оконного проема.
  • Обеспечивает защиту стены под окном.
  • Также поддерживает вертикальные элементы проема.
  • Также отводит дождевую воду с лицевой стороны стены сразу после открытия.
 Читайте также: Уровень плинтуса и уровень подоконника | Уровень перемычки | Ковровое покрытие

10. Лестница:

Лестница представляет собой наклонный проход со ступенями, соединенными с полом на разных уровнях, выполненный из железобетона, стали или дерева.

 В настоящее время обычно изготавливается из железобетона в каркасной конструкции.

Функции лестницы:

  • Обеспечивает легкий доступ с одного этажа на другой.

11. Парапет как строительный элемент:

Парапет – это часть невысокой стены, построенная по краю крыши.

Построен из кирпичной кладки с последующей штукатуркой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
