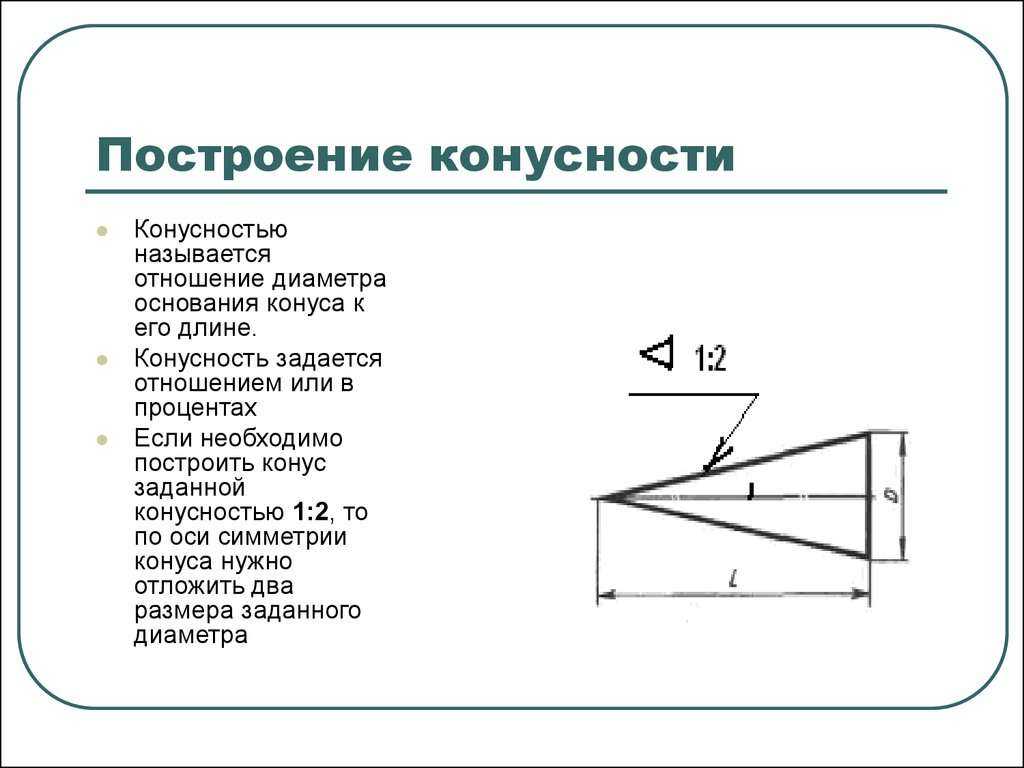

Определение уклона линии

1. Определить по карте отметки точек С и D.

2. Измерить длину линии CD по карте.

3. Вычислить уклон по формуле (1.9).

4. Составить вертикальную проекцию по линии СД.

D

Рис.1.11. Вертикальная проекция по линии CD

Пример

1. Отметки точек Cи D:H_C=157.5+(159.7–157.5)/2 =158.6 м,H_D=150+h/4 = 150.6 м.

2. Длина линии CD : d= 23.5 мм10000=235 м.

3.Уклон линии i=(150.6–158.6)м/235 м =- 0.03404= – 0.034 =- 34_о.

Контроль знака i по рельефу: по линии CD понижение ската, следовательно, уклон с минусом.

Построение профиля местности

1. На миллиметровке, 296х210 мм, построить профильную сетку (см. рис. 1.12, составленный по карте рис. 1.1). В графе «расстояния» (ширина 10 мм) отметить пересечения линией AB(от точкиAк точкеB) всех горизонталей, характерных точек и линийрельефа (вершина, котловина, седловина, обрыв, хребет, лощина).

Масштабы: горизонтальный 1:10000, вертикальный 1:1000

Рис. 1.12. Профиль местности по линии АВ

2. Расстояния между точками измерить по карте и выписать в графу «расстояния» в метрах на местности. Сумма расстояний равна длине АВ.

3. В графу «отметки земли» (15 мм) выписать отметки всех намеченных точек, определенных по правилам пункта 1.5 с округлением до 0.1 м.

4. В масштабе 1:1000 подписать сантиметровые линии миллиметровки так, чтобы высота ординат была в пределах 612 см.

5. Отложить отметки земли по вертикали и полученные точки соединить прямыми линиями.

6. Подписать отметку условного горизонта (Уг.) кратной 10 м.

7. Профиль оформить по правилам черчения.

Примечание:на крутых склонах при расстояниях между горизонталями на карте меньше 4 мм, профиль можно строить через одну или две горизонтали.

ЛИТЕРАТУРА

1. Инженерная геодезия / Г. В. Багратуни, В. Н. Ганьшин [и др.]. – М.: Недра, 1984. – 344 с.

2. Инженерная геодезия для строителей: учеб. пособие /А.Т. Черкозьянов, А. А. Землянский – Саратов: Сарат. гос. техн. ун-т, 2003.- 96 с.

3. Инженерная геодезия. Практикум: учеб. пособие. / А. Т. Черкозьянов, А. А. Землянский. – Саратов: Сарат. гос. техн. ун-т, 2003. – 182 с.

СОДЕРЖАНИЕ

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1. Решение задач по карте . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.

1. Основные понятия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.2. Порядок и методика выполнения работы . . . . . . . . . . . . . . . . . . . . . 10

Литература . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Решение задач по карте

Задания и методические указания

к самостоятельной работе по инженерной геодезии

для студентов специальности 290300 заочной формы обучения

Составил: Черкозьянов Андрей Тимофеевич

Рецензент С. А Ращепкина

Редактор Л. В. Максимова

Корректор А. М. Рогачева

Подписано в печать Формат 6084 1/16

Бумага тип. Усл. печ. л. 1.25 Уч.-изд. л. 1.75

Тираж 100 экз. Заказ Бесплатно

Саратовский государственный технический университет

410054, г. Саратов, ул. Политехническая, 77

Копипринтер БИТТиУ, 413840, г. Балаково, ул. Чапаева, 140

Система для создания уклона Пеноплэкс® Уклон

Все статьи

Требования норматива

 В соответствии с требованиями норматива СП 17.13330.2017 «Кровли», на плоских кровлях для отвода дождевой и талой воды необходимо предусматривать уклоны минимум 1,5% (1°), а в ендовах — минимум 0,5%.

Способы создания уклона на плоских кровлях

Уклонообразующий слой достигается тремя способами:

1. созданием основания кровли уже с уклоном не менее 1,5%;
2. устройство на основании бесшовной стяжки с уклоном не менее 1,5%;
3. организация уклона из изоляционных материалов: сыпучих или сегментов, специальным образом нарезанных из теплоизоляционных плит.

Рассмотрим п. 3 подробнее. Среди сыпучих материалов для создания уклона чаще всего применяется дешевый насыпной керамзит или бетонные смеси. Это порождает ряд проблем:

• Смещение и отклонение уклонообразующего слоя от заданных углов. В результате не выполняется задача по отводу воды, образуются лужи, к тому же растет нагрузка на кровлю. В ходе эксплуатации данный процесс усугубляется и может привести к разрушению кровельного покрытия.
• Значительное увеличение нагрузки на кровлю и несущие конструкции здания в связи с большим весом уклонообразующего слоя керамзита и цементно-песчаной стяжки, который как правило, составляет от 350 – 2500 кг/м
  3.
• Повышение стоимости работ по устройству кровли из-за сложного и трудоемкого процесса монтажа уклонообразующего слоя из сыпучего материала.

Решения компании «ПЕНОПЛЭКС СПб»

ООО «ПЕНОПЛЭКС СПб» разработана специальная система для создания уклона — ПЕНОПЛЭКС^® УКЛОН. Система представляет собой набор сегментов различной толщины с двумя вариантами уклона: 1,7 % и 3,4 %.

Наряду с поставкой сегментов ПЕНОПЛЭКС^®УКЛОН компания выполняет для заказчика расчет системы образования уклона со схемой их раскладки по заданным параметрам кровли.

Пример схемы раскладки сегментов ПЕНОПЛЭКС

^® УКЛОН:

Уклонообразующий слой для плоской кровли, основной уклон 1,7%

На фото: пример применения системы ПЕНОПЛЭКС®УКЛОН на объекте. Кровля производственного здания компании «Юнона-2», одного из крупнейших поставщиков металлопроката в Чувашской Республике. Чебоксары, ул. Мира, 48 А

Преимущества системы ПЕНОПЛЭКС

^® УКЛОН

• Возможность использования как при новом строительстве, так и при реконструкции уже существующих зданий.
• Поставка элементов уклонообразующего слоя в комплектах, готовых к применению.
• Всепогодность монтажа ввиду отсутствия «мокрых» процессов (укладка конструктивных элементов на основе цементно-песчаных растворов в воде) и устойчивости сегментов ПЕНОПЛЭКС
  ®УКЛОН к воздействию влаги, а также высоких и низких температур.
• Возможность монтажа силами бригад, не имеющих специальных навыков, благодаря предоставлению компанией-производителем расчета системы образования уклона со схемой раскладки сегментов.
• Низкие нагрузки на несущие конструкции здания в связи с легкостью материала: удельный вес сегментов в 50 раз меньше цементно-песчаной стяжки, в 9 раз ниже керамзита.
• Способность выдержать высокие нагрузки на кровлю, в частности, снеговые.
• Удобство и технологичность монтажа в сравнении с обустройством цементно-песчаной стяжки: по сегментам ПЕНОПЛЭКС^®УКЛОН можно ходить, для цементно-песчаной стяжки в первое время после монтажа это недопустимо.
• Более высокая прочность и стойкость к воздействию окружающей среды по сравнению с сегментами из других распространенных изоляционных материалов, например, минеральной ваты.
• Дополнительное утепление кровли ввиду высокой теплоизолирующей способности сегментов ПЕНОПЛЭКС^®УКЛОН.
