Обвязка винтовых свай профильной трубой: Обвязка свай профильной трубой в Москве, цены на обвязку

Обвязка винтовых свай: швеллером, уголком, профтрубой

Свайный фундамент имеет преимущества по сравнению с аналогами вроде ленточного, монолитной плиты. Они особенно проявляются в малоэтажном строительстве, т.к. сваи позволяют экономить на строительстве основания. И дают возможность сразу начинать возведение стен, не дожидаясь, пока застынет бетон. Прочность конструкции отчасти зависит от обвязки опор швеллерами или брусом, за счет которых она превращается в единую систему.

Что такое обвязка винтовых свай?

По завершении монтажа свай, их выравнивания по заданному горизонтальному уровню требуется создать прослойку между стенами и опорами. Речь идет об обязательной обвязке готового свайного основания.

Она позволяет решать целый ряд задач:

1. Сваи объединяются в единый прочный каркас.
2. Создается ровная площадка с ровным горизонтальным уровнем.
3. Весовая нагрузка от здания равномерно распределяется по разным опорам.
4. Снижается негативное воздействие на грунт со стороны стройматериалов стены.

Исходя из назначения постройки могут применяться разные варианты обвязки и материалы, из которых она сооружается. Например, часто заказывают ростверк, а выполняют его из бруса, уголка или швеллера. Если опоры выступают из поверхности на 700 мм и более, желательно укреплять основание дополнительными укосинами из профтрубы квадратного сечения.

Обвязка винтовых свай уголком

Металлическая обвязка считается более прочной, если же требуется сэкономить, для нее покупают уголок. Это надежный и недорогой способ укрепления фундамента. Главное, правильно крепить металлопрокат к сваям, выдерживать единое расстояние от грунта до нижней части обвязки.

Правила выполнения работ при организации обвязки свайного фундамента уголком:

1. Выдерживайте расстояние от нижней части конструкции до грунта минимум 100-150 мм. При меньшем значении возникает риск повреждения точек крепления из-за поднятия почвы во время периода морозного пучения.
2. Закрепляйте уголок на сваях под оголовками, между осями опор. То же относится к крепежу профильной трубы.
3. Диагональные укосины обязательны при поднятии горизонтально уровня выше одного метра. Оптимально выбирать для них равнополочный уголок с толщиной металла 5 мм и с шириной пола 50 мм. Можно заменить его профильной трубой.

По завершении монтажа металлических деталей их рекомендуется обработать антикоррозионной защитой, особенно на местах сварных швов. Последние следует предварительно зачистить.

Обвязка винтовых свай брусом

Использовать брус рекомендуется, если планируется строительство здания из дерева (тот же брус или бревно). Тогда обвязка станет нулевым уровнем, на котором легко закрепить последующие. В этом случае вместо плоских оголовков на верхние концы свай устанавливают фланцы в виде буквы «П», перевернутой «вверх ногами». Расстояние между последними должно соответствовать сечению бруса (минимальное значение – 150 мм). В них заранее просверливаются отверстия для крепления дерева.

Обработка обвязки

После монтажа всего нулевого уровня желательно обработать дерево битумной мастикой, поверх которой укладывается рулонный гидроизоляционный материал. Это обезопасит конструкцию от порчи из-за конденсата, неизбежно образующегося на поверхности металла при отрицательных температурах. Если проигнорировать совет, через несколько лет дерево потемнеет и начнет активно гнить (появится грибок, плесень, неприятный запах).

Обвязка свайного фундамента брусом своими руками, профильной трубой, швеллером

Для понимания того, как производится обвязка свайного фундамента своими руками, необходимо знать для каких целей она делается, технологию и производство процесса, виды обвязки, какой применяется материал. Решение этих вопросов принимается на стадии проектирования сооружения, в процессе производства работ необходимо строго следовать технологии и правилам ведения работ.

Виды обвязки и какую лучше применить

Каркасный дом на винтовых сваях с ростверком из бруса. Полностью отсутствует нижняя обвязка.

Обвязка свай под фундамент дома необходима для обеспечения жесткости конструкции и для устройства основания под дальнейший монтаж здания. На стадии проектирования делается

детальный расчёт фундамента по статическим нагрузкам от здания в нескольких вариантах. Выбирается наиболее экономичный, практичный в данных условиях вариант.

При расчётах берут во внимание естественные характеристики грунтов в основании участка и их пучинистость, глубину промерзания, уровень залегания грунтовых вод, сейсмичность района. Учитывается категория проектируемого здания по классам ответственности и срокам эксплуатации.

Для придания жёсткости всей конструкции, сохранения в проектном положении, устройства фундамента для монтажа стен здания применяются 2 типа обвязки:

• нижняя,
• верхняя.

Нижней обвязки для железобетонных свай не требуется ввиду жёсткости армированной конструкции. Соединение по оголовкам выполняется из различных материалов по определённым технологиям, обеспечивающим устойчивость конструкции и возможность дальнейшего процесса монтажа стен.

Винтовые сваи применяются при строительстве сооружений 2—3 категорий, лёгких каркасных домов, деревянных, со стенами из блоков плотностью D400 – D700. Несущая способность винтовых свай позволяет возводить лёгкие строения со сроком эксплуатации <50 лет.

Для винтовых свай с высотой выступающего над поверхностью оголовка >400 мм необходимо применять нижнюю обвязку в дополнение к верхней. Это позволяет повысить жёсткость винтовых свай и устойчивость всей конструкции.

Пример правильно выполненной нижней обвязки винтовых свай с высокими оголовками.

Стандартная обвязка свай выполняется из таких материалов, как:

• брус деревянный сечением 150*200 мм, 200*200 мм, 200*250 мм;
• пакет из 3 досок 50*200 мм;
• швеллер 140—300 мм;
• уголок >50 мм;
• толстостенные профильные трубы;
• два швеллера в паре или двутавр;
• висячий железобетонный ростверк с опорой на сваи.

Обвязка выполняется после полного монтажа свайного поля, обрезки оголовков в одном проектном уровне, заливке бетоном, если это предусмотрено проектом. Бетонирование винтовых свай на порядок увеличивает  их жёсткость.

Обвязка брусом

Выполнение соединения с применением бруса поверху железобетонных или винтовых свай позволяет получить экономичный ростверк, удерживающий получившуюся конструкцию в проектном положении при воздействии касательных боковых усилий во время пучения грунта или техногенных подвижек. При этом создаётся основание для монтажа стен здания.

Ростверк из бруса по винтовым сваям с дополнительным креплением стыков шпильками.

Применение бруса для верхней обвязки, его размеры, технология соединения определяются при проектировании фундамента. Правильное и качественное проведение процесса позволить получить надёжное основание для дома.

Технология верхней обвязки для железобетонных и винтовых свай брусом:

1. Для монтажа бруса или пакета досок по ж/б или винтовым сваям, после их подрезки по проектной высоте, надеваются оголовники. Конструктивно они выполнены так: к толстостенной пластине 250*250 мм приварен круглый или квадратный стакан по размерам головы, усиление пластины выполнено четырьмя раскосами из толстостенного металла. В пластине просверлены 4 отверстия под саморезы для крепления снизу бруса или досок. Оголовники идут в комплекте со сваями. Привариваются к телу винтовой сваи или крепятся саморезами к железобетонной.
2. Брус раскладывается по периметру, определяются места соединений, уровень и размеры по диагоналям. Соединения бруса можно производить только по оголовникам с учётом полного опирания на пластину. Фрагменты исполнения стыковочных узлов по железобетонным сваям.
3. По наружным осям на угловых соединениях брус стыкуется в лапу или вполовину. В примыкании с внутренними осями применяется соединение в половину бруса. Между брусом и оголовником устанавливается прокладка из рубероида или другого современного изоляционного материала. Рекомендуется промазать места соединений бруса клеем. Деревянные материалы обязательно пропитываются антисептиком.
4. Крепится брус к оголовникам на саморезах снизу, скобах. По внутренним стыкам устанавливаются уголки на саморезах.
5. По ходу монтажа контролируется горизонтальность полученного ростверка, размеры по осям, диагонали. Правильное соединение перегородочных балок.

Применение пакета досок

Устройство ростверка из пакета досок имеет свои особенности:

1. Рекомендуется использовать доски 50* 200 мм, хорошего качества, сухие, пропитанные антисептическим раствором. Важно, чтобы ширина досок была абсолютно одинаковой. Различные по ширине доски приведут к нелинейности по высоте плоскости ростверка при формировании пакета.
2. При монтаже важно правильное соблюдение последовательности в расположении элементов. Устанавливается пакет по оголовкам свай, как и в случае с брусом, обязательно прокладывается слой рубероида сверху оголовков.
3. Первыми монтируются крайние доски по наружным осям фундамента с опиранием на боковую сторону 50 мм. Крепятся к оголовкам снизу на саморезы через отверстия в пластине. Затем монтируются средние доски внутренних осей в торец к крайним доскам и закрепляются на гвозди.
4. После этого устанавливаются средние доски по наружным осям и крайние по внутренним, крепятся саморезами к оголовкам и гвоздями в местах стыков. СП 31-65-2002 в пункте 6.2.11.1 рекомендует при обвязке брусом или доской применять оцинкованные гвозди или пластины. Последними монтируются внутренние доски по наружным осям, крепятся на саморезы. В результате получается ростверк шириной 150 мм из пакета досок, установленных на ребро. Так должно получиться угловое соединение при соблюдении технологии раскладки досок в пакет.
5. Для увеличения жёсткости доски пробиваются гвоздями с обоих сторон пакета через 50—60 см по всему периметру ростверка. Рекомендуется устанавливать скобы в местах стыков, внутренние уголки, стягивающие винты по периметру пакета. Соединения выполняются только в пределах опорной пластины оголовников. Общий вид на ростверк из пакета досок. Обратите внимание на узлы соединений.

Обвязка швеллером

Установка швеллера производится прямо на головы подготовленных по уровню винтовых или железобетонных свай. Ширина швеллера подбирается по размерам головы сваи. Например, минимальная ширина швеллера для винтовой сваи диаметром 108 мм составляет 140 мм. Обвязка швеллером железобетонных свай производится как можно быстрее после забивки, чтобы предотвратить изменение положения головы от остаточных деформаций грунта при монтаже.

Обвязка швеллером по винтовым сваям. По бокам сделан каркас из профильной трубы под облицовку или фальш-цоколь.

К винтовым сваям швеллер крепится на сварке непосредственно к телу. Угловые соединения с любыми сваями выполняются подрезкой швеллера под 45 градусов и проваркой стыков. Все соединения обрабатываются шлифовальной машинкой.

По внутренним осям также выполняется врезка под 45 градусов с последующей проваркой. В результате получается жесткий ростверк с ровным основанием. Металл, стыки покрывают антикоррозийным покрытием или судовой краской.

Встречаются решения, когда по швеллеру монтируется каркас из бруса. Вероятно, проектировщик или заказчик решил перестраховаться и усилить фундамент, так как швеллер не работает в таком положении или экономили на количестве свай. Рекомендуется  в таких случаях, для защиты лаг каркасного дома от конденсата, поверх профиля с изоляционной прокладкой монтировать доску 50 мм (лежень) с креплением на саморезы или болты.

Существуют варианты ростверков с укладкой швеллера полками вверх и заливкой внутренней полости бетоном. При этом значительно увеличивается несущая способность основания, но добавляется нагрузка на сваи от веса бетона.

Использование уголков и профильной трубы

Уголки 50*50 мм и толстостенные профильные трубы применяются при устройстве нижней обвязки винтовых свай с головой выше 40 см. К правильному устройству нижней обвязки предъявляются такие требования:

1. При горизонтальном расположении растяжки уголок или трубы крепятся к центру тела сваи на сварку. Получается полноценный шов, способный работать на растяжение. Крепление внахлёст не допускается, получается короткий шов который не сможет нести нагрузку при изменении положения сваи от воздействия грунтов.
2. Применение угловых раскосов облегчит монтаж, если предварительно по центру тела свай приварить пластины из толстостенного металла.
3. Сваи должны обвязываться по всем направлениям фундамента для придания жесткости и устойчивости каркасу. Применяется только толстостенная профильная труба.

Применение двутавров или двух швеллеров

Сложно найти аргументы, оправдывающие применение двутавра или составного швеллера для организации ростверка по винтовым сваям. Фундамент получится дорогой, увеличивается нагрузка на сваи от веса профилей.

Пример варианта ростверка из двутавра по винтовым сваям.

Другое дело железобетонные сваи, изначально по несущей способности предназначенные для строительства дома из кирпича или блока. Технология здесь аналогична обвязке швеллером:

1. Голова сваи срубается до проектной отметки, но оставляется арматура.

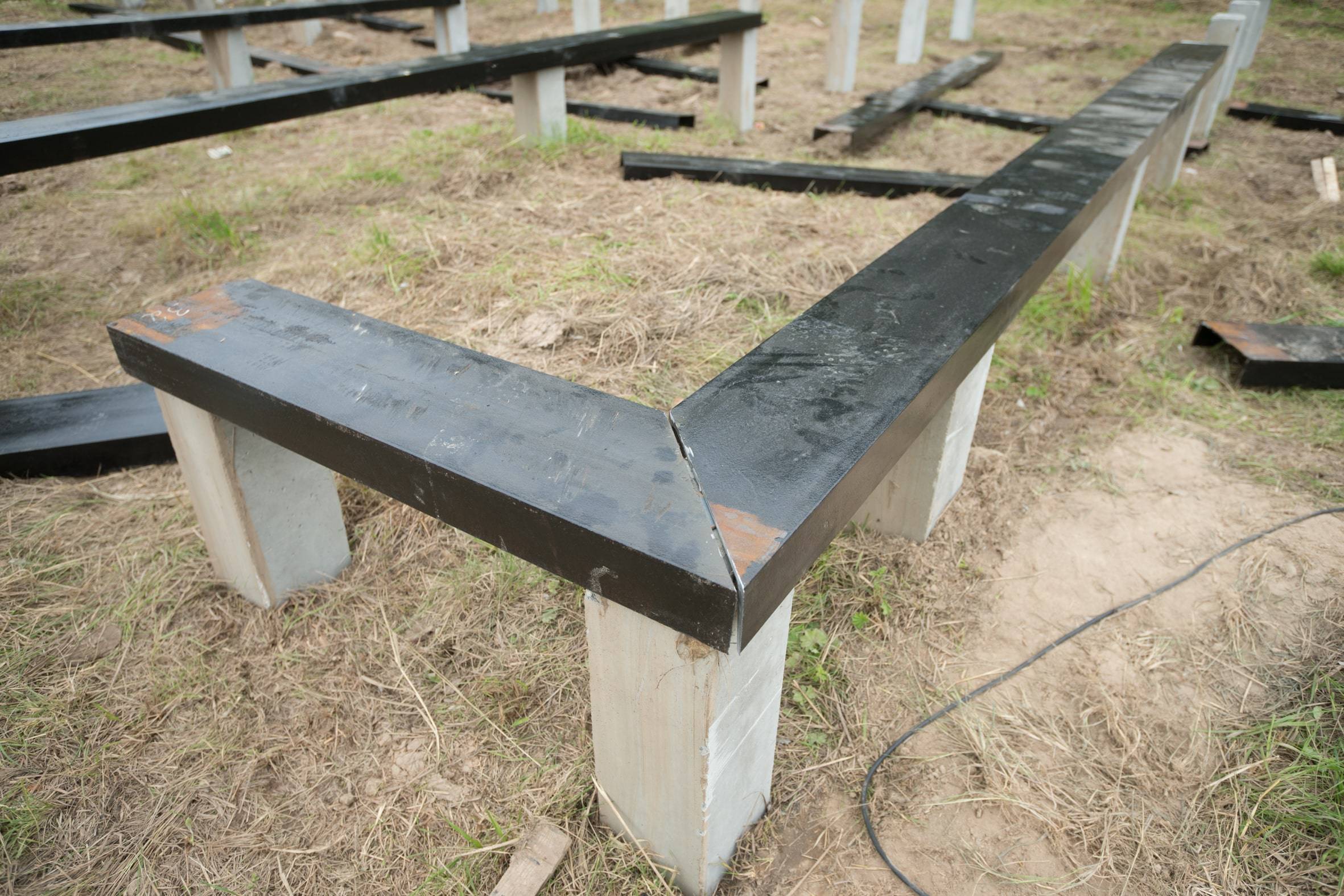

2. Обвязка угловых стыков и сопряжений выполняется под 45 градусов. Дополнительно элементы усиливаются привязкой к арматуре сваи. Составной швеллер проваривается между собой по периметру ростверка.
3. Сварные швы зачищаются. Металлические элементы, сварные швы, арматура обязательно покрываются антикоррозийным средством или судовой краской.
4. В случае с винтовыми сваями: в полость сваи устанавливается арматура по расчёту, заливается бетоном, балка или составной швеллер крепится на сварке к телу и к выступающей арматуре.

Ростверк получается тяжёлый, дорогой, требующий много сварочных работ. В результате — фундамент с жёстким каркасом, способный нести значительные нагрузки от строящегося сооружения.

Видео: Обвязка винтовых свай. Виды обвязки. Назначение, необходимость.

ASTM A252 Сваи для труб — запасы Borrmann Metals Сваи для труб и принадлежности

ASTM A252 Сваи для труб — запасы Borrmann Metals Сваи для труб и аксессуары

Что такое укладка труб?

Трубная свая представляет собой сваю круглой формы. Фактически, он предназначен для движения с крышкой или без крышки и заполнением придающим жесткость веществом, таким как бетон. После забивания свая остается на месте благодаря трению с грунтом.

Преимущества

Трубчатые сваи имеют много преимуществ по сравнению с другими материалами для свай, такими как двутавровые сваи. Некоторые из преимуществ включают в себя:

• Улучшенное трение: Трубчатые сваи с большей площадью поверхности обеспечивают на 30 % большее поверхностное трение по сравнению с двутавровыми сваями.
• Равномерное распределение веса: Как и другие трубы, трубные сваи имеют круглый профиль. Фактически цилиндрическая форма позволяет распределять вес более равномерно, чем двутавровые сваи
.
• Заполняемые: Трубчатые сваи могут быть заполнены бетоном и усилены арматурой. Кроме того, это позволяет свае выдерживать большие подземные давления и укреплять сваю 9.0014



Крепления для трубчатых свай

В зависимости от типа грунта и длины фундамента, в который забивается трубчатая свая, доступен ряд приспособлений. К специальным приспособлениям относятся:

• Конические наконечники: изготовлены из литой стали. Они соответствуют ASTM A27 65/35 или ASTM A145 80/40. Кроме того, конические наконечники используются для улучшения проникновения при погружении в почву
.
• Торцевые пластины
• Башмак: различные типы башмаков могут быть изготовлены на трубной свае для проникновения в сложные глубокие фундаменты. На самом деле, одним из таких примеров является скальная обувь. Это помогает выдерживать нагрузку, когда она сталкивается с каменистой поверхностью

Типы трубчатых свай

Трубчатые сваи являются одними из самых универсальных свай, используемых в индустрии фундаментов глубокого заложения. Таким образом, существует несколько типов трубных свай, которые следует рассматривать в зависимости от области применения. К ним относятся:

• Стандартные стальные сваи: Несущие сваи, поддерживающие широкий спектр различных типов свай. К свае можно приварить различные насадки, в том числе конические, для более эффективной проходки через определенные типы грунта
Микросваи
• : идеально подходят для проектов с минимальным рабочим пространством и низкой высотой. В мини-кессоне свая заполнена бетоном для снижения высоких подземных давлений и усилена высокопрочной арматурой
.
• Винтовые сваи или винтовые сваи: эти сваи имеют винт или спираль, приваренные к концу ствола сваи. Затем свая «ввинчивается» в землю для проектов глубокого фундамента. Это приводит к простоте установки, сокращению сроков строительства и меньшему смещению грунта по сравнению с другими типами свай.

Contractors стремится удовлетворить ваши потребности в укладке труб

Компания Contractors Steel предлагает полный ассортимент продукции для укладки труб, соответствующей спецификации ASTM A252. Сюда входят:

• Наружные диаметры 8,625″, 9,625″, 10,750″, 12,000″, 12,750″, 14,000″, 16,000″, 18,000″ и 20,000″
• Толщина стенки 0,250″, 0,313″, 0,375″, 0,500″, 0,625″

Эти трубчатые сваи предназначены для поддержки фундаментов глубокого заложения. А благодаря нашему опыту в области обработки на первом этапе мы можем изготовить и приварить необходимое крепление сваи в сжатые сроки. Нам направлен на поддержку

всех ваших проектов глубокого заложения — свяжитесь с нами, чтобы получить предложение сегодня.

Получите расчет стоимости следующей сваебойной работы!

Связаться с нами!

Что такое спиральные сваи – Системы винтовых фундаментов DriveTech

Винтовые сваи представляют собой форму фундамента, широко используемую в строительной отрасли. Они имеют значительные преимущества с точки зрения скорости и простоты установки. Преимущества заключаются, помимо прочего, в сокращении вывоза за пределы площадки срезанных бетонных свай, грунта после бурения и практическим отсутствием вибраций.

Спиралевидные сваи — это разновидность фундаментных свай или анкеров для дамбы/подпорной стенки, которые использовались с начала восемнадцатого века. Они изготавливаются из закругленных полых стальных труб или сегментов цельного квадратного вала, обычно с несколькими спиралями, приваренными к трубе/квадратному валу, что обеспечивает процесс самонарезания во время установки. Винтовые сваи ввинчиваются в землю, как шуруп вкручивается в дерево.

Фундамент нового строительства не должен быть пыткой. Наша винтовая свайная система фундамента дает вам производительность бетона без недостатков и недостатков дизельного привода свай. Каждая винтовая свая состоит из свинцовой винтовой секции с приваренными винтовыми опорными плитами. Имея подлинную винтовую форму, спирали не ввинчиваются в землю, а ввинчиваются в нее с незначительным нарушением почвы. Спиральные пластины расположены на достаточном расстоянии друг от друга, чтобы они функционировали независимо как отдельные компоненты подшипника; следовательно, на мощность конкретной спирали на винтовом анкере/стержне сваи не влияет спираль над ней или под ней.

Горячеоцинкованные удлинители, квадратные или круглые, добавляются стандартной длины в три, пять и семь футов до тех пор, пока свинцовая секция не войдет в опорный слой. В среднем квадратные удлинители вала могут использоваться как при сжатии, так и при растяжении. Валы круглых труб чаще применяются для сжатия и имеют превосходный модуль упругости, что позволяет избежать изгиба в более слабых грунтах.

AB Chance 1,50 Квадратный вал AB Chance 2,875″ Круглый вал

Диаметры спиральных свай варьируются от 2 7/8” до 4 ½” и диаметры спиральных свай варьируются от 6” до 16” в зависимости от требований к грузоподъемности. Винтовые сваи с квадратным валом имеют размеры от 1 ¼” x 1 ¼” квадрата до 2 ¼’ x 2 ¼” с тем же номинальным диаметром спирали. Трубчатая свая и ведущие секции квадратного сечения изготовлены из горячеоцинкованной стали и устанавливаются короткими секциями, каждая длиной от 5 до 7 футов. Последующие секции с прямым валом (удлинители) крепятся болтами к ведущей секции с помощью 2 конструктивных болтов, когда она закручивается в землю.

КАК ОНИ ПОДКЛЮЧЕНЫ?

Наиболее распространенным методом крепления винтовой сваи к фундаменту сооружения является заделка оголовка наголовника винтовой сваи (или наголовника сваи) в бетонный фундамент сооружения. Дополнительная всесторонняя прочность может быть достигнута за счет стальных арматурных стержней, которые залиты внутри ядра сваи и выступают в основание здания.

Кронштейн под штифт AB Chance

ОБЛАСТЬ ПРИМЕНЕНИЯ В ФУНДАМЕНТЕ

Винтовые сваи являются альтернативой, когда грунт, прилегающий к поверхности, плохо подходит для поддержания конструкции. Спиральные сваи также могут быть полезны там, где профиль, размер и положение конструкции не могут поддерживаться альтернативными методами фундамента.

НОВЫЕ ФУНДАМЕНТЫ

Поддержка новых и существующих конструкций, включая:

• Жилые, коммерческие и промышленные здания
• Переборки, дамбы и причалы
• Башни электропередач и солнечные фермы
• Переносные постройки
• Мосты, природные дощатые настилы и доки
• Повторное выравнивание и укрепление существующего фундамента
• Постоянная или временная поддержка для повторного выравнивания существующих конструкций, которые осели
• Ответ на Повреждения зданий в результате стихийных бедствий, таких как ураганы, тропические депрессии и силы, создаваемые волнами

ВИНТОВЫЕ СВАИ ДЛЯ МОРСКИХ ПРИМЕНЕНИЙ

• Затяжные анкеры для новых дамб/переборок
• Мосты, настилы и доки
• Подводная опора инженерных коммуникаций
• Стабилизация склона и подпорка
• Постоянная опора для существующих или новых конструкций подпорных стен
  90 013 (Особенно, если требуется в короткие сроки)

Временная постановка на якорь оборудования или судов, особенно против подъема ветра. Сваи можно снимать и использовать повторно.

СВАИ ВИНТОВЫЕ для ремонта

• Стабилизация фундамента
• Подъем фундамента на первоначальную высоту

КАК УСТАНАВЛИВАЮТСЯ ВИНТОВЫЕ СВАИ

Винтовые сваи вкручиваются в почву подобно шурупам. Спирали врезаются в почву с постоянным шагом, а не проходят сквозь нее. Спиральные бои и валы имеют особую форму и спроектированы в соответствии с существующими грунтовыми условиями.

Наши сваи устанавливаются с помощью широкого спектра оборудования в зависимости от доступности и мощности винтовой сваи. Оборудование может варьироваться от небольшого ручного гидравлического привода, небольшого экскаватора до установки на экскаваторе весом 50 000 фунтов. Гидравлические оголовки используются для приложения большого крутящего момента, необходимого для ввинчивания винтовой сваи в землю.

Необходимое сочетание гидравлического привода и погрузочно-разгрузочной машины определяется:

• Требованиями к крутящему моменту при монтаже
• Крутящей способностью вала
• Ограничениями доступа к площадке (высота/ширина/расстояние до препятствий)
• Профиль почвы и грунт условия на месте

Системы спиральных фундаментов DriveTech оснащены современными мощными цифровыми индикаторами крутящего момента для измерения крутящего момента в футо-фунтах во время установки.
