Лист а4 гост: ГОСТ 2.104-68 ЕСКД. Основные надписи

Проект СПДС :: ГОСТ 2.301-68 «ЕСКД. Форматы»

1. Настоящий стандарт устанавливает форматы листов чертежей и других документов, выполненных в электронной и (или) бумажной форме, предусмотренных стандартами на конструкторскую документацию всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 1, 2, 3).

2. Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий (черт. 1).

При выводе документа в электронной форме на бумажный носитель с размерами сторон листа, совпадающими с указанными в табл. 1, внешнюю рамку формата допускается не выполнять. Если размеры сторон листа больше указанных в табл. 1, то внешняя рамка формата должна быть воспроизведена.
(Измененная редакция, Изм. № 3).

Чертеж 1

3. Формат с размерами сторон 1189×841 мм, площадь которого равна 1 м², и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

4. Обозначения и размеры сторон основных форматов должны соответствовать указанным в табл. 1.

Таблица 1

Обозначение формата	Размеры сторон формата, мм
А0	841×1189
А1	594×841
А2	420×594
А3	297×420
А4	210×297

При необходимости допускается применять формат А5 с размерами сторон 148×210 мм.

5. Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.

Размеры производных форматов, как правило, следует выбирать по табл. 2. Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл. 2, например, А0×2, А4×8 и т.д.

Таблица 2

Кратность	Формат
	А0	А1	А2	А3	А4
2	1189×1682	–	–	–	–
3	1189×2523	841×1783	594×1261	420×891	297×630
4	–	841×2378	594×1682	420×1189	297×841
5	–	–	594×2102	420×1486	297×1051
6	–	–	–	420×1783	297×1261
7	–	–	–	420×2080	291×1471
8	–	–	–	–	297×1682
9	–	–	–	–	297×1892

6.

Предельные отклонения сторон форматов — по табл. 3.

Таблица 3

Размеры сторон форматов	Предельные отклонения
до 150	± 1,5
св. 150 до 600	± 2,0
св. 600	± 3,0

4−6. (Измененная редакция, Изм. № 1).

7,8. (Исключены, Изм. № 1).

9. Документы в электронной форме в своей реквизитной части должны содержать обозначение формата листа бумажного носителя, при выводе на который масштаб отображения будет соответствовать указанному.
(Введен дополнительно, Изм. № 3).

Данный документ представлен для ознакомления и не является точной копией нормативного документа (ГОСТ 2.301-68 «ЕСКД. Форматы»).

Тема 1. Стандарты чертежа

При выполнении листа 1 необходимо знать основ­ные положения ГОСТов ЕСКД по оформлению чер­тежей и освоить приемы работы чертежными инстру­ментами.

На листе чертежной бумаги нужно провести рамку и наметить прямоугольник для основной над­писи. Поле чертежа формата А4 надо разделить на две условно равные части и наметить расположение мате­риала.

Задание 1. Выполнить титульный лист альбома чертежей

Указания к выполнению задания 1. Титульный лист текстового документа (обложка чертежей для студен­ческих работ) содержит основные сведения о доку­менте и оформляется в соответствии с ГОСТ 7.32-81.

Титульный лист проекта (альбома чертежей) вы­полняется на листе чертежной бумаги формата А4 (210×297 мм). Пример заполнения и компоновки ти­тульного листа альбома чертежей (курсового проекта) представлен на рис. 1.1. В приложении 1 дан образец чертежного шрифта.

Задание 2. Выполнить и заполнить основную надпись по ГОСТ 2.104-68

Указания к выполнению задания 2. Форма, содержа­ние и размер граф основной надписи (рис. 1.2, а) должны соответствовать ГОСТ 2.104-68. На рис. 1.2, б показана основная надпись для учебных целей.

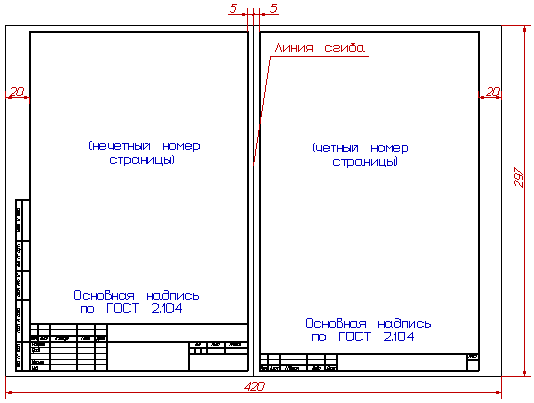

На рис. 1.3, а показано расположение основной надписи на листе формата A3, а на рис. 1.3, б — на бумаге формата А4.

Рис. 1.1. Титульный лист

Рис. 1.2, а. Основная надпись для технических чертежей

Рис. 1.2, б. Упрощенная основная надпись для учебных целей

Рис. 1.3, а. Расположение основной надписи на листе формата А3

Рис. 1.3, б. Расположение основной надписи на листе формата А4

Задание 3. Вычертить линии, применяемые при обводке чертежей (ГОСТ 2.303-68), на формате бумаги А4

Указания к выполнению задания 3. Очень важным в графическом оформлении чертежа является правильно подобранное и выдержанное на всем листе соотношение толщины различных линий и расстояний между штрихами в штриховых линиях. Толщина линий обводки выбирается в зависимости от величины и слож­ности изображения, назначения и формата чертежа (рис. 1.4).

Рис. 1.4. Пример оформления Задания 3

Задание 4. Вычертить примеры нанесения размеров на чертежах (ГОСТ 2.307-68) и их условные знаки (ГОСТ 2.304-68)

Указания к выполнению задания 4. Основанием для суждения о размерах изделия и его частей служат толь­ко размерные числа, проставленные на чертеже, неза­висимо от того, в каком масштабе выполнено изобра­жение. Размеры размещают на всех видах и разрезах изделия и каждый размер наносят только один раз. Единицы измерения при размерных числах не ставят. На машиностроительных и строительных чертежах ли­нейные размеры проставляют в миллиметрах. Размер­ные числа наносят над размерной линией параллельно ей и возможно ближе к середине. Перед числом, опре­деляющим радиус окружности, ставится R, перед раз­мерным числом диаметра – знак 0 (рис.

1.5). Не реко­мендуется наносить размерные линии внутри контура изображения. Линии контура, осевые, центровые и выносные не разрешается использовать в качестве раз­мерных. Расстояние между параллельными и размер­ными линиями, а также расстояние от размерной ли­нии контура, следует принимать 7 – 10 мм. Размерные числа нельзя пересекать или разделять какими бы то ни было линиями. Стрелки размерных линий должны касаться выносных линий (рис. 1.6, а). На инженрно-строительных чертежах зданий и сооружений в местах пересечения размерных линий с выносными принято ставить засечки (рис. 1.6, 6) (наклонные черточки) под углом 45° (снизу вверх) к размерной линии.

Заданиями самостоятельной работы может служить рис. 1.7, а пример оформления показан на рис. 1.8.

На. рис. 1.9 дан пример оформления Задания № 4а на формате бумаги А4.

Рис. 1.8. Пример оформления Задания 4

Рис. 1.5. Условные знаки

Рис. 1.6. Оформление размерных линии: а – стрелки; б – засечки

Рис. 1.9. Пример оформления Задания 4А

Рис. 1.7. Варианты к Заданию 4

Рис. 1.7. Варианты к Заданию 4
