Монтаж террасной доски – инструкция, советы мастера, крепеж, видео, фото

1. Что такое террасная доска
2. Применение террасной доски из лиственницы
3. Инструменты для монтажа террасной доски
4. Подготовка террасной доски к монтажу
5. Подготовка фундамента
6. Установка лаг
7. Крепление террасной доски
8. Пример крепления террасной доски на крепеж Гвозdeck CLASSIC
9. Крепление террасной доски на саморезы
10. О чем нужно помнить
11. Обработка террасной доски после установки
12. Видео по монтажу террасной доски

Что такое террасная доска

Террасная доска
Вид с торца

Террасная доска
Вид сверху (вельвет)

Террасная доска
Вид снизу
(канавки для вентиляции)

Террасная доска
Вид сбоку

Террасная доска – современный водостойкий материал, используемый для отделки в помещениях с повышенной влажностью и на уличных площадках. Монтаж изделия достаточно прост, что позволяет укладывать его самостоятельно, не затрачивая на это много времени.

Российский рынок предлагает большой выбор моделей террасной доски, среди которых наибольшую популярность завоевало натуральное покрытие, изготавливаемое из древесины лиственницы термообработанной древесины и древесно-полимерного композита.

Применение террасной доски из лиственницы

Лиственница обладает уникальными свойствами, позволяющими ей противостоять негативным явлениям окружающей среды, благодаря этому данный материал отлично подходит для использования на открытом воздухе. Древесина обладает большой плотностью, не впитывает влагу, стойка к поражению грибком.

Лиственницу активно применяют для создания террасной доски, оконных рам, половой доски также ее широко используют для строительства, создания мебели для дома и сада, разнообразных хозяйственных изделий. Это долговечный и прочный материал, способный конкурировать с дубом.

Инструменты для монтажа террасной доски

Монтаж несложен, может быть выполнен самостоятельно. Для этого потребуется следующий набор инструментов:

• Шуруповерт или дрель.
• Строительный уровень.
• Набор отверток.
• Карандаш.
• Рулетка.
• Пилка по дереву.

Подготовка террасной доски к монтажу

Прежде чем начинать монтаж, нужно подождать, чтобы доска адаптировалась к условиям, в которых будет находиться в течение срока эксплуатации: это необходимо для того, чтобы в процессе использования не появилось щелей. Для этого доска должна полежать 2-3 недели на открытом воздухе, но без упаковки и не под дождем. Рекомендуется хранить доску там же, где она будет установлена.

Некоторые доски могут искривиться: это нормально для натурального дерева. Такие элементы можно использовать в качестве вставок и доборных частей. Если деформируется более 50% досок, их нужно вернуть изготовителю: такой процент искривления значит, что изготовитель высушил доски неправильно – во внутренней части древесины осталось много влаги, сушка была неравномерной. По этой причине выгоднее покупать доску у поставщика, где она успела отлежаться на складе, будет видно ее качество сразу.

Перед тем как укладывать доски, их необходимо обработать антисептиком, особенно те части, которые будут находиться снизу. Вещество заполнит поры, поэтому лишняя влага тоже не сможет проникать в структуру древесины.

Подготовка фундамента

Если планируется укладка доски на улице, потребуется использовать виброплиту, которая хорошо утрамбует грунт. После этого поверхность засыпают гравием; потребуется около 10 см, сверху насыпают 5 см песка и снова плотно утрамбовывают. После этого необходимо использовать армированную сетку и обустроить бетонный фундамент. Можно сделать плитное основание, используя опорные лаги, часто применяют столбчатый фундамент или используют винтовые сваи.

Советы бывалого мастера: для того чтобы на террасе не задерживалась влага, доску нужно класть с небольшим уклоном. Для этого используют специальные приспособления из пластика.

Установка лаг

Эти элементы требуется надежно закрепить, для этого можно использовать крепеж из нержавеющих материалов: например, оцинкованной стали или алюминия.

То, как будут уложены лаги, зависит от того, как планируется расположить террасную доску. При параллельном расположении планок лаги размещают на расстоянии 50 см друг от друга. При укладке под углом в 45 градусов шаг сокращается до 30 см, если угол уклона 30 градусов, шаг лаг составит 20 см. При использовании террасной плитки лаги кладутся в соответствии с ее шириной.

Способы установки лаг

Способ установки лаг полностью зависит от того, как вы будете проводить крепление террасной доски:

• Если планки планируется располагать параллельно друг другу, то расстояние между лагами не должно превышать 50 см.
• Если укладка предстоит под углом в 45 градусов, тогда лаги размещаются с шагом 30 см.
• Если угол укладки декинга будет составлять 30 градусов, расстояние между лагами должно достигать не более 20 см.
• Если вы работаете с террасной плиткой, тогда лаги укладывают на ее ширину.

Крепление террасной доски

Существует несколько способов крепления:

• Открытый: для этого используются гвозди или саморезы.
• Скрытый: размещается между досками. Крепеж имеет специальные шипы.
• Профиль шип-паз, при котором применяют специальные саморезы. Такой способ почти незаметен внешне.
• Крепление с тыльной стороны: скрытый способ, позволяющий закрепить любые доски.

Первый способ является наиболее простым, однако нужно применять нержавеющие материалы, чтобы они не портили вид. Для крепления скрытым способом можно использовать такие системы, как ТВИН и КЛАССИК.

Для последнего метода подходят системы Гвозdeck CLASSIC, ВОЛНА и ДУЭТ: все они отлично подходят для самостоятельного монтажа, не вызывают сложностей при работе. Однако скрытый крепеж немного дороже открытого и требует больше времени для установки, но при таком методе будет казаться, что доску ничего не удерживает. Вид будет более эстетичным.

Пример крепления террасной доски на крепеж Гвозdeck CLASSIC

Крепеж Гвозdeck CLASSIC подойдет скрытого крепления террасной доски. Для наглядности, вы можете Скачать инструкцию в PDF

Этапы проведения монтажа

1. Установка и крепление шурупом первой доски

2. Якорь крепежа забивается в основание и ударом молотка головка приводится в вертикальное положение.

3. Гвоздь устанавливается в отверстие крепежа и забивается в доску.

4. Установка второй доски на основание, установка А-спейсера.

5. Необходимо встать на доску

6. Ударами молотка через прокладку набить вторую доску на шипы крепежа

7. Так продолжить со всей поверхностью. Последнюю доску закрепить саморезом

Крепление террасной доски на саморезы

Основное, что нужно помнить:

1. Необходимо чтобы шурупы были покрыты антикоррозийным покрытием;
2. Отверстия под шурупы лучше просверлить заранее;
3. Доски должны начинаться на одной лаге, а заканчиваться на другой, чтобы при ходьбе не было проседания пола;
4. При креплении саморезами из видно на поверхности, поэтому очень важно делать отверстия ровно.
5. Для более надежного крепления после монтажа можно скрыть отверстие специальными затирками.

О чем нужно помнить

1. Очень важно учитывать разбухание и сушку древесины. Для этого необходимо оставлять зазоры между досками, в этом вам помогут спейсеры.
2. Помните! Чем шире доска, тем больше нужно оставлять зазор.
3. Не забывайте про акклиматизацию. При монтаже террасной доски важно учитывать влажность доски при монтаже.
4. Скользящий способ крепления, это оптимальный способ монтажа доски. Такой способ обеспечивает любой из наших крепежей.
5. Саморезы могут раскачиваться в процессе эксплуатации.
6. На данной момент лидером в данном вопросе является крепеж Дуэт. За четыре года эксплуатации и продаж к нему не было ни одного нарекания среди специалистов и потребителей.

Обработка террасной доски после установки

После монтажа террасной доски рекомендуем обработать ее защитными составами. Если вы используете сорт Б и С желательно пройтись по доске защитными затирками и краской.

Если вы используете сорт Элита или А, то ее можно обработать защитным воском или бесцветным лаком.

Как заказать монтаж

Компания Гвоздэк предлагает услуги мастеров по установке и монтажу террасной доски на любых поверхностях и объемов. Заказать данную услугу Вы можете по телефону +7 (800) 777-19-30

Видео по монтажу террасной доски

Как крепить террасную доску из лиственницы или из пластика к металлическому каркасу

При монтаже деревянных настилов крепление во всех без исключения случаях осуществляется на специальный каркас (деревянный или металлический). Вне зависимости от вида лаг и материала для покрытия (натуральное дерево, пластик, др.) существуют определенные нормы. Мы расскажем, как правильно крепить террасную доску, и какие в этом деле существуют особенности и нюансы.

1. «Акклиматизация». До начала монтажных работ стройматериалы необходимо оставить в распакованном виде на двое суток при постоянной температуре для «вылежки».
2. Максимальный торцевой свес (консоль) должен быть не более 40 мм.
3. Компенсационные зазоры между досками должны быть более 4 мм.
4. Чтобы в местах стыковки не накапливалось чрезмерное напряжение (последствие – деформация настила), торцевые соединения формируют, чередуя стыки и цельные доски.

Это далеко не полный список правил монтажа. Некоторые из них может учесть только специалист, имеющий опыт в обустройстве уличных настилов. Например, знаете ли вы о том, что оформляя торец покрытия, следует оставить сквозную щель минимум в 30 мм для создания воздушной диффузии конструкции и исключения парникового эффекта?

Как закрепить террасную доску?

Думаете, для этого вам будет достаточно больших гвоздей? Ни в коем случае! Они не применяются для монтажа настилов, потому что попросту раскалывают материал, резко снижая срок эксплуатации.

Так как прибивать террасную доску категорически нельзя, ее привинчивают. Для этого используются саморезы или специальный крепеж. А сам монтаж бывает открытым и закрытым.

Открытый способ подразумевает видимость шляпок крепежных элементов. Иногда благодаря этому можно добиться достаточно необычного внешнего вида настила. При данном методе следует использовать крепеж с антикоррозийным покрытием или из нержавеющих марок сталей. Перед началом монтажных работ делают разметку и высверливают соответствующие отверстия.

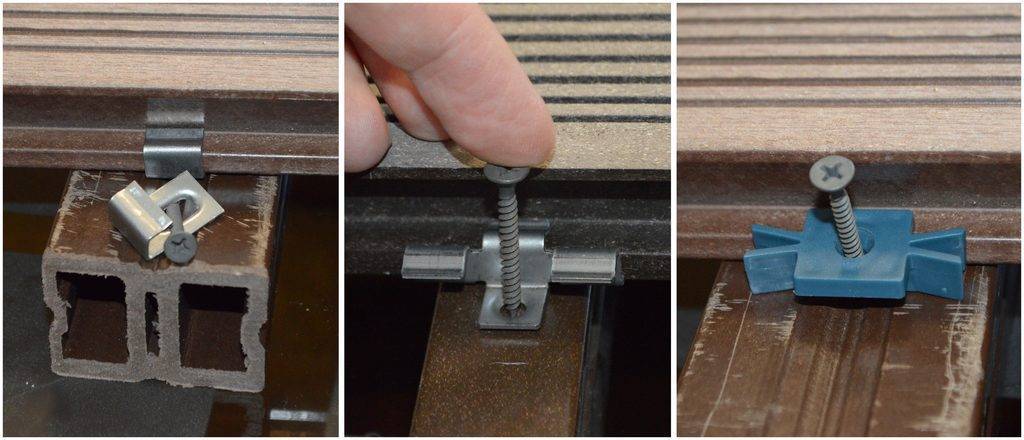

Более распространен закрытый способ. Например, современный и недорогой крепеж FAS-Deck и FAS-Terr обеспечивает однородность поверхности настила, может применяться также для палубной доски из натуральной или термодревесины и предлагается в нескольких вариантах, что позволяет подобрать изделия для разных видов напольных покрытий.

Монтаж с помощью скрытого крепежа осуществляется следующим образом:

1. Крепления устанавливаются в шахматном порядке и фиксируются на внутренней стороне элементов настила шурупами с полукруглой головкой.

2. Элементы монтируются снизу вверх к лагам.

3. Каждый следующий элемент настила устанавливается с размещением свободного края крепления под предыдущий элемент.

Перед тем, как крепить террасную доску к металлическому каркасу, посмотрите, какие использовались лаги. Если со специальным профилем, то настил из композита можно монтировать без использования саморезов. Клемму просто вставляют в профиль и поворачивают.

В других случаях покрытие закрепляют на металлический каркас аналогично деревянному, используя саморезы и сверла по металлу.

Важно! Первую/последнюю доску обязательно закрепляют саморезами, ввинченными под углом в 45 градусов. Чрезмерно затягивать шурупы не стоит – вы можете расколоть дерево.

Как правильно крепить террасную доску из лиственницы

Доску из любого дерева можно крепить открытым или закрытым способом. Использование скрытого крепежа выглядит более эстетично. Работы с этим сортом древесины следует проводить при температуре не менее +5 градусов. В противном случае с течением времени эксплуатационные характеристики конструкции снижаются.

Лиственничные напольные покрытия отличаются невысокой стоимостью и удовлетворительной прочностью. Наша компания активно использует именно этот материал в своих проектах, по соотношению цена/качество ему практически нет равных. Для монтажа доски из этого вида древесины отлично подойдет скрытый крепеж FAS-Deck, который дополнительно улучшает эксплуатационные характеристики лиственницы.

Порода активно используется при производстве различных композитных материалов. Если говорить о том, как крепится террасная доска из пластика (ДПК) и натурального дерева, можно отметить, что монтировать композит легче, а долговечность его выше. Принципы крепления остаются теми же.

5 5 0.5 4 4 Как правильно крепить террасную доску

Рейтинг материала:

DECKFAST&reg Металл | Starborn Industries, Inc.

Starborn – Продукты, управляемые идеей: винты для настила, дюбели, строительные крепежи.

Продукты, основанные на идеях
Палубные шурупы, буровой инструмент, строительный крепеж.

• Дом
• Товары
  • Шурупы для дерева Starborn®, соответствующие StructuralCode
  • Deckfast® EpoxyДля террасной доски, обработанной под давлением
  • Deckfast® StainlessДля твердой древесины, кедра, красного дерева и террасной доски, обработанной под давлением
  • Deckfast® Fascia SystemДля облицовки настила из композита и ПВХ
  • Deckfast® MetalДля настила из композита, ПВХ и твердой древесины на металлическом каркасе
  • Cap-Tor® xdДля композитных и ПВХ настилов
  • Headcote®Для твердой древесины, кедра, красного дерева и террасной доски, обработанной под давлением
  • Винтовые системы с подборкойДля винтовых систем с автоматической подачей Muro®
  • Система Pro Plug® для настила из ПВХ/композитаИнтегрированная система крепления дюбелями для настила из ПВХ/композита и отделки из ПВХ
  • Система Pro Plug® для древесиныИнтегрированная система крепления дюбелями для твердой древесины
  • Smart-Bit® Depth SetterИнструмент для установки шурупов на идеальную глубину
  • Smart-Bit® for WoodИнструмент для предварительного сверления и зенкования дерева
  • Smart-Bit® для фиброцемента Инструмент для предварительного сверления и зенкования фиброцементных плит
  • Строительный крепеж
  • Отвертки и аксессуары
• Онлайн-инструмент для подбора цвета колоды
• Технические ресурсы
• Компания
  • Контакты
  • О НАС
  • ДЛЯ РОЗНИЧНЫХ ПРОДАВЦОВ
  • ГДЕ КУПИТЬ

DECKFAST&reg Metal

Шурупы подходящего цвета для настила из композита, ПВХ и твердой древесины на стальном и алюминиевом каркасе

Шурупы для металла Deckfast® предназначены для крепления настилов из композитных материалов, ПВХ и твердой древесины к стали и алюминию, в том числе к стальному каркасу настила Trex Elevations®. Это первая линейка палубных шурупов, разработанная специально для этого применения.

Винты Deckfast Metal изготовлены из нержавеющей стали марки 410 и имеют очень глубокие выемки под звездочку, подрезанные головки, точки сверления и покрытие из полимерной смолы на основе эпоксидной смолы подобранного цвета поверх цинковой пластины.

НОВИНКА Версия 12 x 2-3/8″

Deckfast Metal теперь доступен в большем размере для двухдюймового настила: 12 x 2-3/8″. Оригинальный шуруп Deckfast Metal длиной 1-5/8 дюйма является ведущим крепежом для крепления однодюймовых настилов к металлическим каркасным системам. Новый 2-3/8-дюймовый шуруп Deckfast Metal — единственный продукт на рынке, предназначенный для использования с двухдюймовыми материалами для настила в этом типе применения. Обе версии одобрены Trex®.

Buildex® Teks Select™

Starborn также распространяет крепежные детали Buildex® Teks Select™ 10-16 x 3/4”, одобренные для использования в качестве крепежных винтов с Trex Elevations. Застежки Teks Select имеют двойную закалку и покрытие Climaseal ACR™. Крепеж Teks Select можно использовать для всех соединений сталь-сталь и скобы Elevations, как указано в Руководстве по установке Elevations.

Deckfast® Metal можно использовать для крепления различных материалов настила к стальным и алюминиевым каркасам, включая Trex Elevations.

Материал: 410 Нержавеющая сталь с полимерной смолой на основе эпоксидной смолы поверх цинковой пластины.



Star Drive

Любимый профессионалами; очень глубокая выемка уменьшает кулачок.

Головка с подрезкой

Чисто проникает в твердый внешний слой верхнего слоя и настила из твердой древесины.

Сверло с крыльями*

Сверло с крыльями, которые увеличивают скорость и эффективность сверла, а также предотвращают появление грибков и других дефектов поверхности настила. *Примечание: версия 12 x 2-3/8″ не имеет крыльев.

Buildex Teks Select

Двойной закаленный крепеж 10-16 x 3/4 дюйма с отделкой Climaseal ACR™, одобренный для использования в качестве крепежных винтов Trex Elevations. Крепеж Teks Select можно использовать для всех соединений сталь-сталь и скобы Elevations, как указано в Руководстве по установке Elevations.

Характеристики продукта Deckfast Metal.

Настил и металл Размеры: Версия Deckfast Metal 10 x 1-5/8” предназначена для материалов настила фактической толщиной от ¾” до 1”, прикрепленных к стали или алюминию* до 12 калибра или двух 14 калибровочные балки удвоились. Версия Deckfast Metal 12 x 2-3/8” предназначена для материалов настила фактической толщиной от 1” до 1-1/2”, прикрепленных к стали или алюминию толщиной до ¼”.

*Примечание. При использовании винта 1-5/8″ с более тонкими алюминиевыми пластинами убедитесь, что крылья аккуратно срезаны, слегка усилив давление во время установки.

Предварительное сверление: Предварительное сверление не требуется.

Perfectly Set Fasteners: Чтобы получить чистый и однородный внешний вид, с шурупами, установленными на идеальную и постоянную глубину под поверхностью, используйте новый Smart-Bit Deck Screw Depth Setter

Информация о коррозии : Сочетание нержавеющей стали 410 и эпоксидного покрытия обеспечивает хорошую коррозионную стойкость; тем не менее, Deckfast Metal не рекомендуется использовать в местах, подверженных воздействию соленого воздуха, вблизи больших водоемов, плавательных бассейнов или других мест, где может возникнуть коррозия. Для этих целей используйте крепеж из нержавеющей стали марки 316. Для получения более подробной информации см. страницу информации о коррозии.

Механическая прочность и эксплуатационные характеристики: Данные испытаний см. в документе «Технические характеристики Deckfast Metal» в формате pdf в разделе «ЗАГРУЗКИ» выше.

Схемы установки.





Крепеж для стального настила

• Дом
• Крепежные решения для стального настила

Крепление стального настила стало проще

Крепление для стального настила Quik Drive® BSD200G2 и система для стального настила Quik Drive PROSDX150 — это единственные инструменты, которые вам понадобятся для крепления стального настила. Крепление для настила из конструкционной стали Quik Drive® BSD200G2 — идеальный выбор для крепления вставного стального настила с широкими выступами к элементам из конструкционной стали, где требуются максимальные значения нагрузки шурупа Strong-Drive® XL с большой головкой по металлу. PROSDX150 — это многоцелевая система для вкладываемых или переплетающихся стальных настилов и боковых швов внахлестку. PROSDX150 можно закрепить металлическим шурупом Strong-Drive XM со средней головкой для соединения стальных настилов или одним из самосверлящих шурупов Strong-Drive X по металлу для сшивания боковых швов внахлестку или стального каркаса холодной штамповки.

Преимущество Quik Drive для стального настила

• Крепление стального настила с помощью шурупов обеспечивает прочное соединение, подобное сварке и механическим крепежным элементам (PAF), но с меньшими трудностями
• Испытания показали, что винты Simpson Strong-Tie в ленте обеспечивают одни из самых высоких показателей сдвиговой нагрузки в отрасли, обеспечивая прочное и надежное соединение
• Удлинитель позволяет завинчивать шурупы в вертикальном положении, экономя время и повышая комфорт
• Запатентованный механизм автоматической подачи Quik Drive обеспечивает продвижение шурупов без помощи рук, устраняя необходимость работы с отдельными шурупами
• Для работы с системами Quik Drive не требуется специальной сертификации
• Ограниченная пожизненная гарантия на систему Quik Drive

См. также:

Винтовые системы с автоматической подачей Quik Drive Применение для стального настила

F-Q-STLDECK22 – Сварные швы и штифты соответствуют требованиям

Скачать листовку

Зачем использовать винты вместо сварки?

• Более быстрая установка.
• Последовательная установка винтов упрощает процесс проверки без специальных проверок.
• Экономьте время и деньги с окрашенными колодами; нет необходимости перекрашивать или подкрашивать после сварки.
• Сокращение затрат за счет устранения необходимости в сварочных кабелях, сварочной проволоке, портативных сварочных аппаратах, топливе и сертифицированных сварщиках.
• Отсутствие прожогов настила по периметру сварного шва.

Зачем использовать винты вместо штифтов?

• Отсутствие штифтов в углах 4-слойного настила.
• Для работы с системой автоматической подачи Quik Drive не требуется никаких специальных лицензий или сертификатов, как это требуется для решений PAF.
• В отличие от ежедневного обслуживания PAT системы Quik Drive не требуют периодической очистки.
• Нет необходимости в оцеплении ниже активной площадки настила. Quik Drive устраняет угрозу баллистической безопасности, связанную с PAF.
• Винты указывают, когда вы пропустили балку, не установив ее.
• Без пороховых зарядов; трек только один расходник — крепеж.
• Ограниченная пожизненная гарантия на систему Quik Drive.

Quik Drive BSD200G2 Насадка для настила из конструкционной стали

Насадка Quik Drive® BSD200G2 для настила из конструкционной стали представляет собой винтовую систему с автоматической подачей, предназначенную для настила из конструкционной стали. Это идеальный выбор для крепления стального настила с широкой впадиной к конструкционным стальным элементам, где требуются максимальные значения нагрузки шурупа Strong-Drive XL с большой головкой по металлу.

BSD200G2

Система Quik Drive PROSDX150 для стальных настилов

PROSDX150 — это многоцелевая система для стальных настилов, вставляемых друг в друга или сцепляющихся друг с другом, и сшивания боковых швов внахлестку. PROSDX150 можно закрепить металлическим шурупом Strong-Drive XM со средней головкой для соединения стального настила или одним из самонарезающих шурупов X по металлу для бокового сшивания внахлест или стального каркаса холодной штамповки.

PROSDX150

Strong-Drive XL LARGE-HEAD и XM MEDIUM-HEAD METAL Винты

Высокопроизводительный винт Альтернатива сварке и штифтам

Металлические винты Strong-Drive прошли испытания под нагрузкой и внесены в список кодов, что позволяет получить максимальные значения нагрузки при установке. Металлические шурупы Strong-Drive XL с большой головкой — идеальный выбор, когда требуется высокое сопротивление сдвигу или подъему. Шурупы Strong-Drive XM со средней головкой по металлу и головкой под шайбу 1/2 дюйма предназначены для узких канавок, обычно встречающихся на смыкающихся профилях настила. В высокопрочных настилах (F _и = 50 тысяч фунтов на квадратный дюйм), эти винты являются отличной заменой штифтов. Эти винты можно использовать с системой Verco PunchLok II или с боковыми соединениями системы ASC DeltaGrip. Самосверлящий X-шуруп Strong-Drive для металла — это ваш универсальный шуруп для крепления и сшивания опор в более легких условиях. Эти винты доступны навалом или в подборках для систем стальных настилов Quik Drive.

Simpson Strong-Tie предлагает полный набор крепежных элементов, перечисленных в кодовом списке, для вашей следующей работы по укладке стального настила.

Прочность в цифрах

Сравнительные испытания показали, что шурупы Strong-Drive XL с большой головкой по металлу и шурупы Strong-Drive XM со средней головкой по металлу обладают большей прочностью, чем многие альтернативные типы крепежа для стального настила с пределом прочности 33 и 50 тысяч фунтов на квадратный дюйм.

Калькулятор диафрагмы Steel-Deck

Веб-приложение «Калькулятор диафрагмы Steel-Deck» предлагает оптимизированные решения по проектированию стальной палубы на основе крепежа и трудозатрат для заданного сдвига и подъемной силы. Он может обеспечить расчеты для любого сгенерированного решения. Создавайте таблицы диафрагм для различных настилов крыш и полов, используя крепеж Simpson Strong-Tie. Приложение также может генерировать пакет для отправки, который включает информацию о крепеже, отчеты о кодах, отчеты Factory Mutual, Приложения VII и IX DDM03, информацию о покрытии и инструменты для установки. Приложение доступно из любого веб-браузера и не требует загрузки или установки специального программного обеспечения. Пользователи могут:

• Сохранение и загрузка входных файлов.
• Проектирование для нескольких зон и разработка решений в ASD или LRFD.
• Изменить свойства деки по сравнению со стандартными свойствами, перечисленными в SDI DDM03.
• Создавайте несколько решений, оптимизированных по затратам и трудозатратам, с включенными расчетами.
• Создавайте таблицы в форматах Nominal, ASD Wind, LRFD Wind, ASD Seismic или LRFD Seismic. Таблицы ветра могут включать эффекты подъемной силы.
