Крепление кабеля к стене здания: к стене, потолку, столбу, трубе, тросу

к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание статьи

• 1 Общие правила
• 2 Способы крепления к разным поверхностям
  • 2.1 К бетонному столбу
  • 2.2 В металлической трубе
  • 2.3 К тросу
• 3 Крепеж для кабеля и проводов: виды и разновидности
  • 3.1 Клипсы для крепления кабеля
  • 3.2 Дюбель-клипса
  • 3.3 Дюбель-стяжка
  • 3.4 Кабельные стяжки с площадкой под дюбель (КСП)
  • 3.5 Клипсы (скобы) с гвоздем
  • 3.6 U-образные скобы из степлера
  • 3.7 Крепеж для упорядочения пучка проводников
  • 3.8 Кабельные лотки — для скрытой прокладки больших пучков
• 4 Самодельные приспособления для крепления кабеля
• 5 Крепеж для скрытой прокладки
• 6 Крепеж для открытой прокладки кабеля
• 7 Крепление кабелей к потолку

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

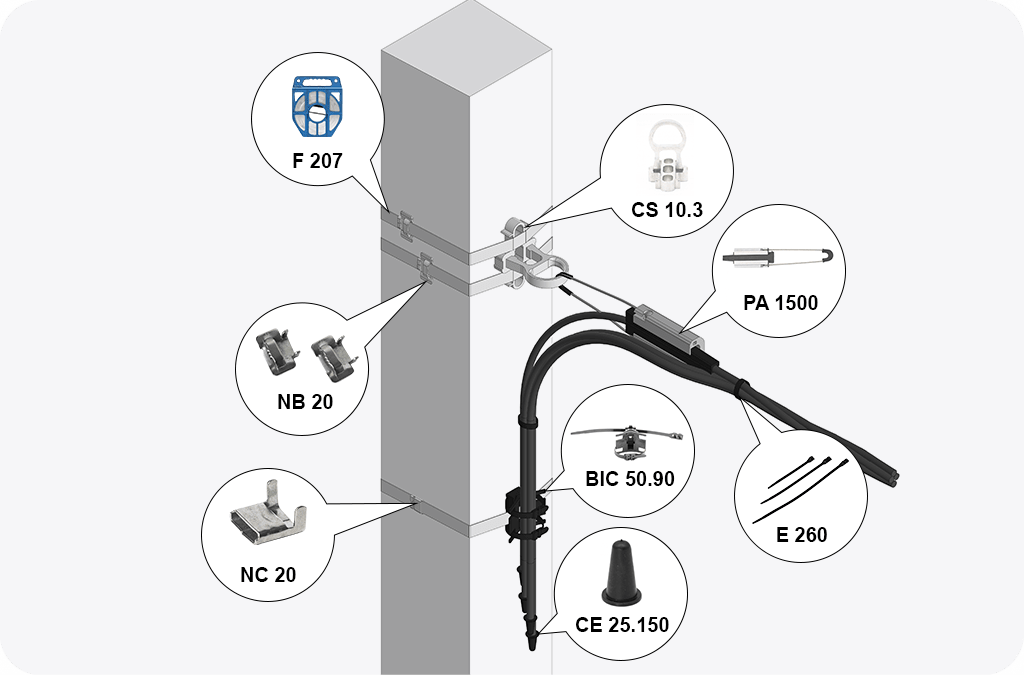

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.



Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

• Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.
  Пример самодельного крепежа для кабеля

• Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

  Как можно закрепить провод полоской из жести

• Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
• Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

  Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

• Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
• Можно подобрать подходящего размера  типа клипсы.
• Сделать самодельный крепеж.

  Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич.

Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель.

На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

• Используя кабельные лотки (описаны выше).
• Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
• Использовать для крепления длинную перфорированную полосу металла.

Способы крепления проводов и кабелей к стене

Корректный выбор способа крепления проводов и кабелей к стене предусматривает наличие определенной логики, в рамках которой учитываются не только подчас достаточно жесткие требования к соблюдению норм безопасности, но и такие параметры как надежность, эстетика помещения, материал стены. Исходя из этих же критериев выбирают и то, каким способом – открытым или скрытым – будет проводиться прокладка кабеля. Ниже мы приведем самые распространенные способы крепления и виды кабельного крепежа и дадим необходимые комментарии к каждому.

Кабель-каналы

Пластиковые негорючие кабельные короба со съемной крышкой, они же кабель-каналы позволяют эффективно выполнить разводку кабелей и проводов в помещении, максимально облегчив доступ к ним в процессе эксплуатации. При таком способе крепления жгуты проводов закрепляются внутри организованной системы коробов, предварительно проложенных вдоль выровненных стен с шагом крепления около 40 см. При наличии небольших неровностей шаг крепления можно регулировать. В зависимости от материала основания, кабель-каналы могут быть закреплены с помощью саморезов (дерево, гипсокартон), дюбелей быстрого монтажа (кирпич, бетон), саморезов по металлу (металлическая поверхность), жидких гвоздей (кафель).

• Вид прокладки проводки: открытая.
• Крепеж и инструменты: саморезы и шуруповерт; дюбель быстрого монтажа и перфоратор; жидкие гвозди и пистолет для нанесения жидких гвоздей.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон), мягкий (гипсокартон).
• Сложность установки: низкая.

Клипсы

Достаточно распространенным способом монтажа кабеля выступает монтаж кабеля или провода на клипсы – пластиковые или металлические, работающие по принципу зажима. Они различаются не только по материалу, но также по конструкции и применению. Металлические клипсы в общем виде представляют собой изогнутые полосы металла с одним или двумя отверстиями для крепления с помощью саморезов или дюбелей и позволяют закрепить одиночные проводники или их жгуты без дополнительной изоляции или в металлорукаве. Используются для открытой прокладки кабеля. Пластиковые клипсы представляют собой U-образный зажим, используются для прокладки кабеля в гофре с соответствующим клипсе диаметром. Крепятся к рабочей поверхности с помощью предусмотренного в основании отверстия и могут формировать несколько кабельных трасс при объединении в блоки. Используются преимущественно для скрытой прокладки кабеля.

• Вид прокладки проводки: открытая/скрытая.
• Крепеж и инструменты: саморезы, дюбеля, перфоратор.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
• Сложность установки: средняя.

Скобы с гвоздем

Для фиксации одиночного слаботочного проводника плоского и круглого сечения используют пластиковые скобы U-образной или П-образной формы с интегрированным в корпус гвоздем из каленой стали. Этот вид крепежа удобен в работе и эстетически приемлем не только в офисных, но и в жилых помещениях, несмотря на то, что такие скобы используют для открытой прокладки кабеля.

• Вид прокладки проводки: открытая.
• Крепеж и инструменты: интегрированный крепеж (гвоздь), молоток.
• Материал стены: плотный (дерево, оштукатуренное покрытие).
• Сложность установки: низкая.

Стяжки с дополнительными крепежными элементами

Стяжки с кольцом, представляющим собой отверстие для монтажа с использованием дюбеля, являются достаточно минималистичным, но надежным способом крепления проводников к стене. Несмотря на отсутствие дополнительных расходных крепежных элементов (дюбелей) в комплекте, расходы на их приобретение невелики.

Монтажные площадки для стяжки бывают нескольких видов: под шуруп, самоклеящиеся и дюбель-площадки. Во всех этих случаях они выступают в роли основания, крепящегося к поверхности стены, к которому в свою очередь с помощью стяжки притягивается кабель. Возможность крепления площадок непосредственно в поверхность, на клеевое основание или под шуруп обуславливают их универсальность при работе с различными материалами рабочих поверхностей.

Хомут с дюбелем представляет собой крепеж, выполняющий функции трех разных крепежных деталей – стяжки (хомута), дюбеля со специальной насечкой для повышения прочности закрепления в материале и пластикового чопика. Все эти элементы соединены в единую конструкцию, которая выполнена из пластика и предусматривает фиксацию одиночного проводника.

• Вид прокладки проводки: скрытая.
• Крепеж и инструменты: дюбель, шуруп, клеевое основание; молоток, перфоратор.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон), мягкий (гипсокартон).
• Сложность установки: средняя.

Дюбель-хомуты

Дюбель-хомуты используют как правило для фиксации одиночного проводника. Они представляют собой пластиковые зажимы с U-образным или П-образным отверстием для закладывания круглого или плоского кабеля, на внешних боковых поверхностях ножек которых выполнены насечки, препятствующие вырыванию или выпадению детали. Этот вид крепления кабеля к стене можно назвать и быстрым, и дешевым, и надежным, а также в некотором смысле универсальным. С его помощью можно монтировать кабели к различным поверхностям, выполняя как открытую, так и скрытую проводку.

• Вид прокладки проводки: открытая/скрытая.
• Крепеж и инструменты: перфоратор, молоток.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
• Сложность установки: средняя.

Изоляторы

Керамический крепеж используют для фиксации кабеля витой проводки с функциональной или эстетической целью. В качестве функционального крепежа фарфоровые изоляторы-бочонки с отверстием, предусмотренным для фиксации используют в деревянных помещениях различного назначения, а также на любых деревянных поверхностях. В качестве крепежа эстетического такой вид крепежа является стилеобразующим ретро-элементом ансамбля с возможностью выбора цвета как самого изолятора, так и изоляции витого провода.

• Вид прокладки проводки: открытый.
• Крепеж и инструменты: саморезы и шуруповерт, дюбель и перфоратор.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
• Сложность установки: средняя.

Так же в нашем магазине, Вы можете посмотреть такие товары как: крепеж ремешковый, клипса для гофры, обойма для труб, дюбель елочка, скоба с гвоздем.

как крепить, все способы крепления провода на стене

Крепление кабеля к стене производится разными способами: хомуты, скобы и т.д. Выбор подходящего варианта производится с учетом целевого назначения кабеля помещение, условия эксплуатации. Учитывается и тип материала, из которого построена стена. Разные крепления предназначены для крепления кабелей, имеющих разные характеристики (с изоляцией, без коробки, многожильные и т.п.).

Содержание

• 1 Способы крепления к стенам из различных материалов
• 2 Кабель в гофре, трубе или канале
  • 2.1 Кабельные каналы
  • 2.2 Крепление клипсами
• 3 Открытые провода
  • 3.1 Металлический зажим
  • 3.2 Кабельные стяжки
  • 3.3 Кабельные стяжки с прокладкой
  • 3. 4 Зажим для дюбелей
  • 3.5 Основания для дюбелей
  • 3.6 Изоляторы
  • 3.7 Самодельный крепеж
  • 3.8 Строительная смесь
  9 0015

  Способы крепления к стенам из различных материалов

  Ошибочно думать, что можно закрепить электропроводку на любой ровной поверхности. Несущие конструкции и перегородки возводят из материалов с разными свойствами:

  • тонкие, мягкие;
  • плотный;
  • жесткий.

  Мягкие поверхности – стеновые поверхности из пористых материалов (пенобетон или газобетон). В эту группу также входят гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренные нагрузки, деформируются под воздействием сильного давления. Для предотвращения разрушения всей конструкции следует выбирать способы крепления кабеля к стене, основанные на использовании креплений, имеющих расширенную среднюю/концевую часть. Это могут быть дюбеля разных видов.

  К группе плотных материалов относятся ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, также долговечны. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассмотрите 2 варианта: гвозди, саморезы.

  Первый из них менее надежен. Без такого крепежа можно обойтись, если он используется как временная мера или данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности снижается прочность гвоздя в стене. Для крепления саморезов предварительно сделайте отверстия меньшего диаметра. Однако эту меру применяют только в том случае, если крепеж устанавливается с трудом.

  Твердые материалы: бетон, кирпич. На такие стены крепятся дюбели, а затем уже держатели на шурупах (скобы, хомуты, стяжки и т. д.). Когда вы хотите установить кабель на кирпичную, бетонную стену, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составлять 1 мм.

  Кабель в гофрированной трубе, трубе или кабелепроводе

  Если выполняется открытая проводка, этот метод предпочтительнее. Это связано с тем, что провода спрятаны в гофрированной трубе или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако этот способ гораздо реже применяется для укладки больших пучков проводов.

  Кабельные каналы .

  Существующие разновидности изготавливаются из:

  • оцинкованной стали;
  • пластик;
  • алюминий.

  Кабель-канал может быть выполнен в виде коробки прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Эти разновидности часто устанавливают вдоль стены: на пол или вместо плинтуса. Другие типы кабельных каналов:

  • короба;
  • парапет.

  Первый из вариантов предназначен для прокладки проводов на значительные расстояния. Такие ящики отличаются большими габаритами. Аналоги парапета устанавливаются в офисах, чтобы защитить их от повреждений. Они имеют приплюснутую форму, благодаря чему такие ящики меньше шансов зацепиться при перемещении. Для монтажа кабель-канала используют дюбеля и саморезы, а также жидкие гвозди.

  Крепление клипсами

  Этот способ часто используется для открытой проводки. Он предназначен для быстрого крепления кабеля. Провода фиксируются зажимами с небольшим шагом. Такие крепления чаще устанавливаются на стену, чем на потолок, т.к. Для некоторых сортов характерна открытая конструкция. Провода в них держаться не будут. Крепления этого типа бывают в виде скоб, замкнутой или разомкнутой цепи, устанавливаются с помощью гвоздей, саморезов.

  Клипсы подбираются по типу материала: металл, пластик. На дужках есть отверстия, благодаря которым крепления крепятся к стене. В этом случае используются дюбельные зажимы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

  Также возможен вариант фиксации данного изделия с помощью клейкой односторонней ленты. Крепление провода к стене в этом случае не требует сверления поверхности. Разновидность зажимов подбирается с учетом типа основного материала.

  Открытые провода

  Крепление троса осуществляется с определенным шагом. Проводка остается открытой. Для сравнения, если кабель проложить в яме, его можно полностью скрыть. Однако обслуживать оголенный провод намного проще. В этом случае используйте разъемные и неразъемные элементы крепления. Если планируется увеличить количество ядер, используется первый тип.

  Хомут металлический

  Такие крепления для кабеля могут иметь 1 или 2 ушка. Его закрепляют на стене гвоздями, саморезами. Данный вид изделия используется при прокладке кабеля в металлической муфте. Поддерживает тяжелые провода. Скоба подбирается исходя из диаметра металлической втулки.

  Дюбель-стяжка

  Если вас интересует вопрос, как крепить кабель, используя такие изделия, то следует знать, что сначала в стену вставляется дюбель. Оснащен специальным замком на гибкой пластиковой полосе. Для монтажа могут использоваться разъемные и неразъемные крепежные детали. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т.к. дюбель просто соединяется с гибкой лентой.

  Стяжки с прокладкой

  Этот вариант внешне похож на ранее рассмотренный аналог. Однако в этом случае дюбель имеет накладку, благодаря чему такой элемент прочно фиксируется в стене. Если вы используете гибкую кабельную стяжку с отверстием для самореза, вам не нужно использовать отдельно дюбель. Этот способ предполагает необходимость установки саморезов с определенным шагом.

  Дюбельный зажим .

  Внешне напоминает дюбель и хомут одновременно. Для фиксации в стене на концах крепежного элемента имеются вырезы. Сначала привязывается кабель, а провод можно прикрепить к стене, заложив в заранее сделанное отверстие подобие дюбеля. Удерживает изделие благодаря насечкам – они не позволяют зажиму выскальзывать.

  Основания дюбельные

  Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Гибкие элементы приобретаются отдельно. Сначала в стене делается отверстие. Затем устанавливается фиксирующий элемент, а головку с отверстием необходимо расположить на поверхности стены. На последнем этапе кабель крепится с помощью съемной муфты.

  Изоляторы

  Этот вариант крепления используется при прокладке кабеля в деревянном доме. Его также иногда используют в качестве украшения. Сначала на поверхность стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп в центре). Затем между такими элементами натягивается витая проволока.

  Самодельный крепеж

  Если кабель прокладывается в скрытых местах, можно использовать самодельные элементы: их создают с помощью саморезов и дюбелей, а в качестве площадки для крепления используют старую проводку или металлические гибкие пластины провода. После установки креплений выполняется обвязка. В этом случае свободные концы гибкой прокладки или старого провода соединяют между собой после укладки в кабельную петлю.

  Строительный состав

  Используется асбест, но также можно использовать смесь гипса и гипса. Этот вариант часто подходит для фиксации кабеля в отверстии. Смесь фиксирует проволоку на определенном шаге. Этот метод может использоваться как основная или вспомогательная мера.

  Статьи по теме:

  Как проложить электрические провода в готовой стене

  К
  Тимоти Тиле

  Тимоти Тиле

  Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

  Узнайте больше о The Spruce’s Редакционный процесс

  Обновлено 26.05.22

  Рассмотрено
  Ларри Кэмпбелл

  Рассмотрено Ларри Кэмпбелл

  Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

  Узнайте больше о The Spruce’s Наблюдательный совет

  Ель / Кевин Норрис

  Обзор проекта

  Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле подключение проводов довольно просто, если у вас есть базовое понимание электрических работ. Проведение проводов через готовые стены является сложной задачей. Проложить кабели по недостроенным подвалам или чердакам достаточно просто, а вот проложить их внутри готовых стен — совсем другое дело.

  Во время крупных проектов реконструкции вы можете проложить провода там, где они вам нужны, сняв гипсокартон и пропустив кабели через шпильки и потолочные полости. В других ситуациях удалять гипсокартон нецелесообразно и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если есть возможность.

  Но можно добавлять или расширять цепи в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

  Существует несколько способов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Предполагает ли это простое расширение цепи от существующей розетки до новой розетки? Вы запускаете совершенно новый канал от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный проводки с ручкой и трубкой, новым кабелем NM? Подход, который выберет электрик, будет зависеть от объема работы, но все работы по модернизации электропроводки используют аналогичные методы.

  В примере, описанном здесь, мы прокладываем простую петлю провода от одного нового места настенной коробки к другому, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проложена петлей от одной коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола, прежде чем войти в полость стойки, где находится следующая коробка.

  Забавный факт

  Существует третий вариант проводки. Он включает в себя прокладку поверхностной проводки (например, продуктов Wiremold) по поверхности стен, но это может выглядеть непрофессионально — и в некоторых областях это может быть запрещено электротехническими нормами.

  Рассмотреть проблемы с кодом

  Не забудьте проконсультироваться с вашими местными нормами относительно требований к прокладке кабеля. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо прокладывать через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при прокладывании отрезка кабеля NM между новыми настенными коробками процесс может включать прокладку его через отверстия, просверленные в балках перекрытия, чтобы добраться до полости стойки.

  Кроме того, убедитесь, что сечение провода соответствует силе тока в цепи. Для стандартных ответвленных цепей на 120 В используется провод 12-го калибра для 20-амперных цепей и 14-го калибра для 15-амперных цепей. Существуют также новые требования к кодам защиты от дугового замыкания: при расширении цепи, если последняя версия Национального электротехнического кодекса требует защиты от дугового замыкания, вы должны установить указанную защиту в соответствии с требованиями правил.

  Прежде чем начать

  Добавляя или заменяя проводку в готовых стенах, большинство электриков попытаются проложить горизонтальную часть кабеля по незавершенному чердаку, подвалу или подполью, проводя кабель вниз или вверх через полость стены, через пол или потолочные балки. , а затем вертикально через другую полость стойки к следующему отверстию коробки в стене. Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

  Это сильно отличается от того, как проводка дома подключается во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через шпильки от одного места выхода к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провода в существующей конструкции, петлевой метод предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и их латания после прокладки проводов.

  Например, при расширении цепи электрик может проложить кабель вертикально от существующей распределительной коробки вверх на чердак или вниз в подвал, через балки к месту непосредственно над или под новым расположением коробки, а затем в эту стену. полость к новому отверстию электрической коробки. Для домашнего мастера, выполняющего эту работу, самое сложное — найти способ пробить стеновые пластины в верхней или нижней части стены, чтобы провести кабель в подвал или чердак.

  Если задача заключается в простом расширении цепи, например, при добавлении дополнительной розетки в комнате, некоторые электрики удаляют молдинг плинтуса, делают надрезы в гипсокартоне в области, скрытой плинтусом, а затем сверлят отверстия для доступа через шпильки, чтобы уловить кабель. от места к месту. Это довольно простой способ прокладки кабелей от одной коробки к другой. Когда плинтусы будут переустановлены, дыры будут закрыты — заделывать их не нужно.

  Нужна дополнительная помощь? Поговорите с электриком рядом с вами

  Наши партнеры могут помочь вам сравнить предложения лучших профессионалов рядом с вами.

  Оборудование/инструменты

  • Искатель шипов
  • Карандаш
  • Пила для гипсокартона или электролобзик
  • Проволочная вешалка
  • Дрель с гибким валом и 1-дюймовой лопатой или сверлом
  • Электромонтажная рыбная лента
  • Кабельный рыхлитель
  • Инструмент для зачистки проводов

  Материалы

  • Кабель НМ
  • Электроизоляционная лента
  • Электрический ящик старой работы

  Ель / Кевин Норрис

  1. Вырезанные отверстия для коробок

     Спланировав кабельные трассы и расположение коробок, вырежьте отверстия для электрических коробок в гипсокартоне.

     Начните с отметки желаемого места для коробки на стенах. При их установке в готовые стены электрические коробки должны располагаться между шпильками. Для этого вы должны найти расположение стоек в стене с помощью искателя стоек. Как только шпильки будут расположены, наметьте положение старых электрических коробок на стене. Убедитесь, что положение новых настенных коробок соответствует расположению других розеток в вашем доме. Розетки, например, обычно находятся на высоте от 12 до 18 дюймов над полом.

     Вырежьте отверстия для коробок по контуру с помощью пилы для гипсокартона или электролобзика. Важно убедиться, что вы не разрезаете существующие электрические провода, водопроводные трубы или другие механизмы, поэтому будьте осторожны, когда начинаете резать, чтобы проверить, что находится внутри стен. Вырез должен точно соответствовать контуру электрической коробки.

     Ель / Кевин Норрис

  2. Просверлите отверстия в настенной пластине

     После того, как в стене будут вырезаны отверстия под коробки, вам нужно будет просверлить отверстия для доступа в стеновой пластине в нижней или верхней части полости стойки. Эти отверстия будут использоваться для протягивания кабеля вниз в подвал или подполье или вверх на чердак, чтобы провести кабель от коробки к коробке.

     Предупреждение

     Если чердак является вашим единственным местом для прокладки кабеля, вам может понадобиться вырезать еще одно маленькое отверстие в поверхности стены, высоко в стене, чтобы получить доступ для сверления через верхнюю пластину стены. Это отверстие можно залатать, как только работа с проводкой будет завершена. На середине стены также могут быть противопожарные блоки, и в этом случае вам нужно будет вырезать небольшое отверстие, идущее выше и ниже блока, чтобы просверлить его и пропустить новый провод через блок.

     Вставьте сверло-лопату или сверло в гибкий удлинитель сверла, установленный в дрели, затем вставьте сверло через отверстие в стене и отцентрируйте удлинитель в полости стойки, чтобы сверло плотно прижалось к стенной пластине. Приложите сильное давление, когда вы просверлите пластину в подвале, подвале или чердаке. Сверлите медленно, помня о том, что в полости балки, в которой вы сверлите, могут быть газопроводы, водопроводные трубы, электрические линии или другие опасности. Немедленно остановитесь, когда почувствуете, что сверло проникает в настенную пластину.

     Если у вас нет гибкого бурового стержня, вы можете просверлить отверстия в стеновой плите с помощью прямой лопаты или сверла при бурении на чердаке или в подвале. Однако вам нужно будет тщательно измерить, так как настенная пластина может быть не видна через обшивку на полу или потолке.

     Ель / Кевин Норрис

  3. Найдите просверленное отверстие

     Хотя это редко является проблемой в доступном подвале или чердаке, если ваш дом построен над подвалом или имеет низкий узкий чердак, может быть трудно найти отверстие, которое вы просверлили в настенной пластине.

     Начните с того, что вставьте длинную проволоку в отверстие, которое вы только что просверлили (хорошо подойдет разобранная проволочная вешалка). Войдите на чердак или в подполье и найдите провод, проходящий через просверленное отверстие.

     Ель / Кевин Норрис

  4. Проденьте рыбную ленту

     Когда вы найдете отверстие в настенной пластине, отсоедините провод, размотайте конец монтажной ленты и вставьте его в просверленное отверстие в настенной пластине. Выдвиньте лезвие рыболовной ленты, пока оно не будет видно в отверстии настенной коробки — в идеале вы хотите, чтобы конец рыболовной ленты выходил через отверстие, которое вы прорезали в гипсокартоне.

     Этот и последующие шаги будут проще всего, если у вас есть помощник на другом конце, чтобы извлечь рыбную ленту через отверстие в стене, когда она проходит в полость стены. Короткий отрезок проволоки для вешалок иногда может облегчить зацепление рыболовной ленты и извлечение ее через отверстие в стене.

     Ель / Кевин Норрис

  5. Прикрепите кабель к рыболовной ленте

     После того, как лезвие рыболовной ленты будет извлечено через отверстие в стене, размотайте достаточное количество кабеля NM, чтобы завершить запланированную прокладку кабеля. Не забудьте оставить около 2 футов лишнего кабеля на каждом конце. Растяните кабель и раскрутите его.

     Зачистите примерно 6 дюймов внешней оболочки с одного конца кабеля, затем проденьте токопроводящие провода и оголенный медный заземляющий провод через петлю на конце лезвия рыболовной ленты. Согните провода и оберните несколько петель изоленты вокруг проводов и конца рыбьей ленты. Цель состоит в том, чтобы иметь гладкую головку, которая легко скользит через отверстие в настенной пластине, не зацепляясь.

     Ель / Кевин Норрис

  6. Ловить кабель

     Находясь на чердаке или в подвале, постепенно тяните за рыболовную ленту, пока помощник протягивает кабель в отверстие в стене. Может потребоваться некоторая аккуратность, поскольку кончик лезвия для ловли ленты проходит через просверленное отверстие в настенной пластине. Будьте осторожны, протягивая кабель через отверстие, так как важно не порвать оболочку кабеля. Это помогает тянуть с короткими интервалами в 2–3 фута, чтобы кабель тянулся в то же время, когда ваш помощник подает питание с другого конца.

     Совет

     Протягивая кабель к месту выключателя, вы можете столкнуться с противопожарными блоками — горизонтальными участками рамы, которые блокируют полость стойки. Это может стать очевидным только тогда, когда вы пытаетесь провести рыболовную ленту через полость. В этом случае у вас нет другого выбора, кроме как найти другой маршрут или прорезать отверстие в гипсокартоне, чтобы просверлить противопожарный блок для прокладки кабеля.

     Ель / Кевин Норрис

  7. Завершить прокладку кабеля

     Проведите свободный конец троса к следующему месту впадины шпильки. Обязательно используйте утвержденные методы крепления — просверлите отверстия в балках или прикрепите кабель скобами, где это необходимо.

     Зачистите конец оболочки, прикрепите провода к рыбной ленте и зафиксируйте их скотчем. Затем протяните кабель через настенную пластину и выведите его из следующего отверстия настенной коробки. Убедитесь, что кто-то надежно держит противоположный конец кабеля, пока вы протягиваете его к следующему месту, чтобы избежать протягивания кабеля в стену, где вы не можете до него добраться.
