что это такое, как проводить монтаж, инструкция по установке на металлический каркас

Впервые сооружения из сэндвич-панелей начали возводит 100 лет назад. Со временем эта технология строительства переросла в целую отрасль, которая активно развивается. Технология пользуется спросом, поскольку позволяет за короткий срок возводить объёмные конструкции.

Особенность сэндвич-панелей заключается в том, что для их монтажа не требуется использовать специализированный инструмент. Материал используют для широкого спектра строительных работ: создание перегородок и перекрытий, возведение кровли, отделка и облицовка, утепление стен. Квалифицированная бригада строителей способна обработать данным материалом за день до 500 кв. м. поверхности.

Материалы изготовления и применение

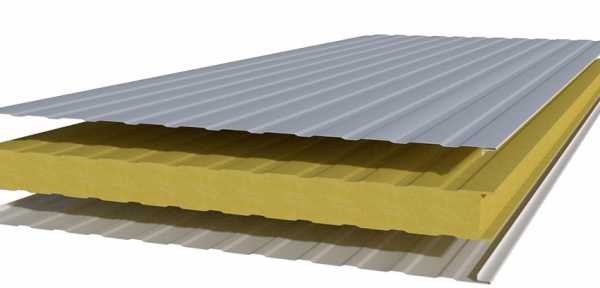

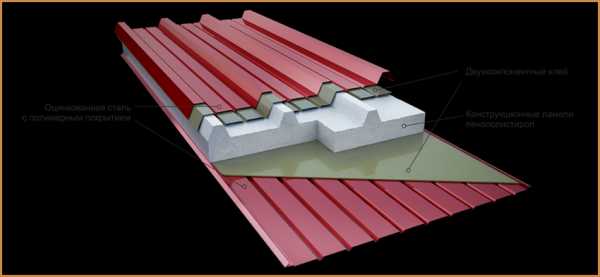

Современная сэндвич-панель состоит из двух слоёв облицовки, которые огибают утеплитель. В качестве материала облицовки используют:

Утепление в виде наполнителя:

  • Пенополистирол.
  • Полиуретан.
  • Минеральная вата.
  • Стекловолокно.
  • Иные полимерные материалы.

В итоге получается три слоя, которые связывают полиуретаном.

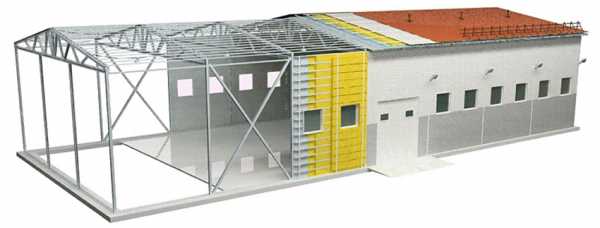

Из слоистых панелей можно возвести любую конструкцию каркасного типа, которая будет отличаться универсальным назначением. В ней можно организовать жилое помещение или производство — всё зависит от потребностей заказчика. Из плит ПВХ и OSB создают перекрытия, используют в качестве отделочного материала для малоэтажной жилой застройки. Панели из стали или алюминия применяют для создания стен в промышленных сооружениях или для покрытия кровли.

Преимущества и недостатки материала

Современный монтаж сэндвич-панелей — технология предлагает следующие отличительные черты:

  • Малая масса элементов.
  • Небольшой вес снижает требования к фундаменту здания.
  • Экономичное производство, которое даёт низкую стоимость материала.
  • Хорошие теплоизоляционные свойства.
  • Монтаж производится с высокой скоростью и не зависит от времени года и погоды.
  • Долговечность материала.
  • Заводское производство.

Огнеупорные свойства элемента зависят от наполнителя. Их делят на категории:

  • Негорючие.
  • Слабогорючие.
  • Горючие.

Стоимость изделий в большей степени зависит от вида и толщины внешнего покрытия.

Недостатки рассматриваемому строительному материалу также присущи:

  • Стыки между элементами требуется тщательно обрабатывать, чтобы не было щелей.
  • Наполнитель, то есть средний слой, должен быть хорошо защищён от проникновения влаги.
  • Ремонтировать повреждённые блоки спустя время сложно.
  • При монтаже кровли из слоистых панелей на неё затруднительно будет вывести вентиляцию и технологическое оборудование. Стыки загерметизировать будет крайне сложно.
  • Низкая эстетика.
  • Внутренний водосток требует установки водоприёмных желобов.

Главная проблема при монтаже — качественно соединить стыки панелей. Они служат источником холода в здании. Производители постоянно совершенствуют соединение, предлагают оптимизированные конструкции паза-шипа. А также существуют системы, которые позволяют проводить скрытое соединение. То есть каждая последующая панель закрывает собой часть предыдущей и место соединения не видно. В качестве дополнительных элементов производители предлагают доборные элементы, чтобы защитить соединения.

Подготовка к монтажным работам

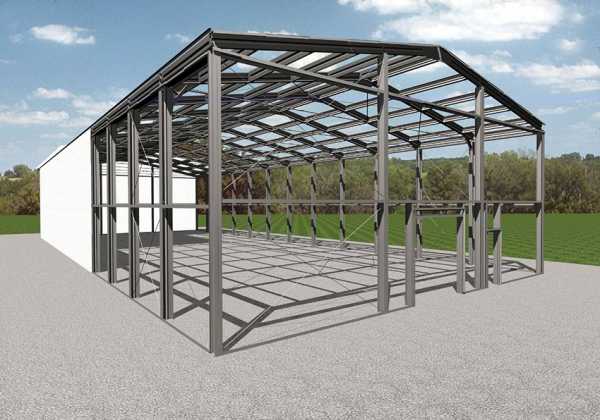

Панели не являются несущими элементами, поэтому для их крепления требуется установка каркаса. В большинстве случаев его выполняют из металла. При монтаже требуется учитывать следующие нюансы:

  • Каркас должен быть точно собран. Следует обратить внимание на размер стоек как по горизонтали, так и по вертикали. Их размер не должен превышать габариты панели. В ином случае монтаж слоёных элементов будет невозможен.
  • Пролёты должны быть по ширине такими, чтобы между панелями было расстояние не больше 5 см от края друг друга.
  • Поверхность у грунта требуется обработать антикоррозийным составом.

Виды оснований для установки сэндвич-панелей:

  • Металлическая ферма. Панели закрепляют к каркасу при помощи специализированного инструмента — винта самосверлящего. Опорный элемент при этом должен быть оснащён по месту монтажа отверстиями под винты, но немного меньшего диаметра.
  • Направляющие из дерева. Для крепления применяют обыкновенные саморезы для деревянных изделий.
  • Бетон. Потребуются дюбели, которые предстоит вставлять в заранее приготовленные поверхности. Закрепление производят анкерами.

Некоторые производители выпускают самонесущие сэндвич-панели и для их монтажа требуется лишь фундамент.

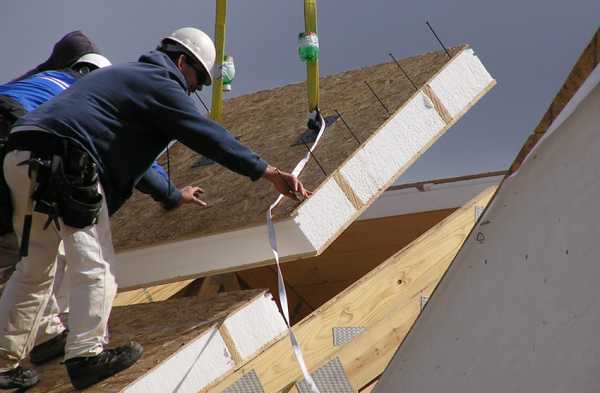

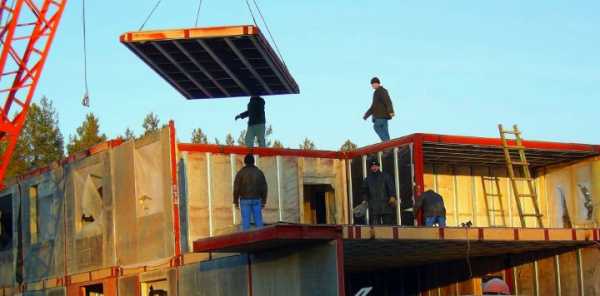

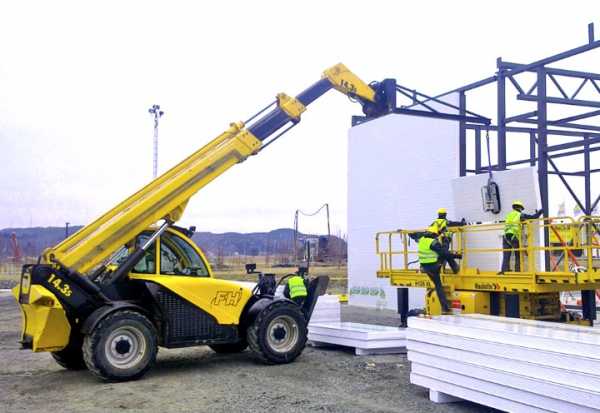

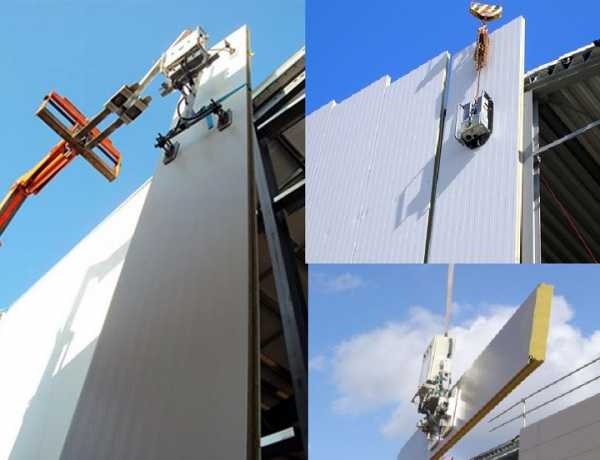

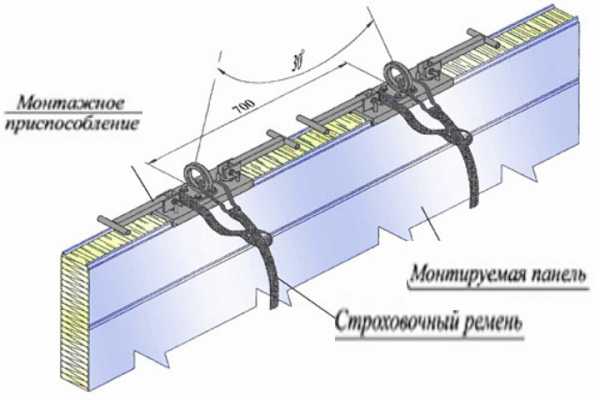

Доставка на объект и подъём на место

Транспортировка готовых панелей с производства на объект строительства должна осуществляться грузовым транспортом в транспортном пакете. Поднимает на требуемую высоту такой пакет специальный вакуумный кран — он имеет присоски, которыми цепляет пакет. Если такое оборудование отсутствует, то можно осуществлять подъём пакета обычным краном или же лебёдкой с текстильными канатами. Однако потребуются дополнительные действия, чтобы не допустить повреждения сэндвичей:

  • Стропы должны быть мягкими.
  • Захватывать пакет стропами запрещено. Для этого требуется применять специальные мягкие прокладки.
  • Замки панелей требуется дополнительно защитить от повреждений стропами при помощи распорочных брусков длиною 120 см. Их следует равномерно расположить внизу и вверху пакета.
  • Поднимать панели с паллет запрещено. Их нужно снять и перенести на ровную поверхность.

Несоблюдение данных правил приведёт к повреждению материала и убыткам.

Инструменты для обработки материала

Тип материала облицовки диктует тип применяемого инструмента для обработки при монтаже. Особые требования к обработке у материала из тонколистной стали, которая корыта полимером для предотвращения коррозии. Задача при обработке — не повредить полимерное покрытие.

Особенности обработки различных видов материала:

  1. OSB или СИП-панели. Подойдут ручные инструменты. Однако для идеально гладкого среза, который позволит вплотную подогнать две срезанные плоскости лучше воспользоваться электроциркуляркой. Электролобзик не подойдёт — велик риск повредить кромку из-за поступательных движений пилы.
  2. Сталь. Задача при обработке — не повредить внутренний слой термоизоляции. Поскольку плазменные резки, болгарки или шлифовальные машины разогревают режущую поверхность, то их использовать не рекомендуется. Защитный слой будет повреждён. Требуется инструмент для холодной обработки — циркулярка или лобзик.
  3. Пластик. Не предъявляет высоких требований к инструменту. Можно пилить ножовкой или лобзиком.

Обратите внимание! Во всех случаях во избежание повреждения кромки следует использовать острый инструмент. В противном случае на срезе возможно появление трещин и заусенцев.

Для создания отверстий следует применять обычную дрель.

Торцевание плит делают строго в горизонтальной плоскости. Желательно проверить линию при помощи уровня, но отмерять её обязательно угольником. Лучше несколько раз отмерять, чтобы не вызвать повреждений края кромки. Вначале режут облицовку, а затем уплотнитель. Все слои сразу отрезать не рекомендуется во избежание повреждений.

Особенности монтажа панелей

Монтажные работы следует начинать после возведения каркаса. При этом технология монтажа стеновых сэндвич-панелей позволяет параллельно проводить доставку, а не складировать материал на строительной площадке.

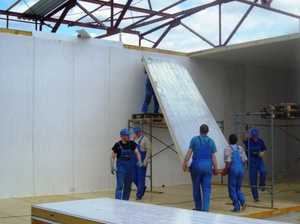

Установка сэндвичей на стену

Существует два способа укладки сендвичных панелей:

  1. Горизонтальный.
  2. Вертикальный.

Конечный выбор зависит от типа каркаса и эргономики рабочего места монтажников. Главное, чтобы было комфортно производить раскрой, а отходов при этом было минимальное количество.

При горизонтальном способе монтажа панели устанавливают на основание здания. Чтобы утеплить стыки применяют минеральную вату или пенопласт. Панели первой очереди требуется выровнять по уровню, согласно предварительно нанесённым меткам. Соединения между плитами по вертикали утепляют монтажной пеной или минеральной ватой.

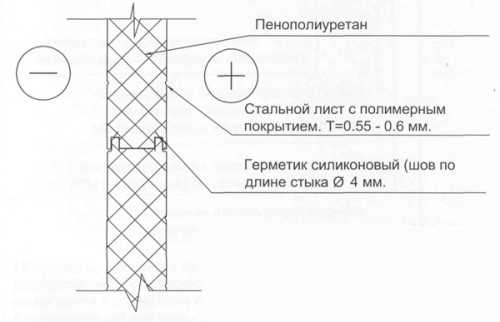

Крепление сэндвич-панелей к металлическому каркасу вертикальным способом начинают от одного из нижних углов сооружения. В первую очередь всё равно предстоит выложить нижний ряд элементов на цоколь строго по уровню. А затем производят монтаж рядами в вертикальном направлении. Важно при этом не допустить отвеса от вертикального уровня.

Обратите внимание! При наружной облицовке здания плиты требуется укладывать пазом вниз — это позволит избежать подтёков внутрь замка, что сохранит утеплитель от негативного воздействия влаги.

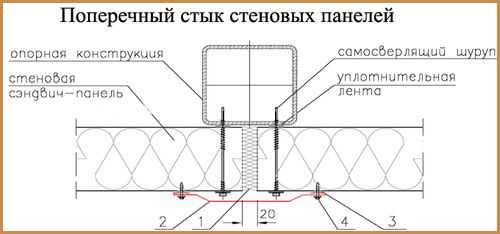

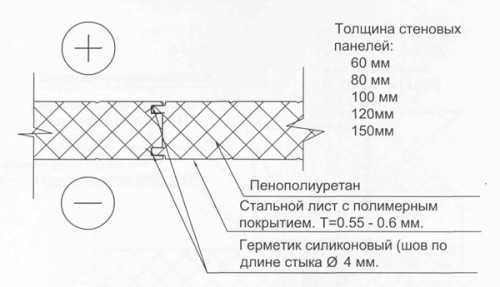

Для надёжного соединения узлы примыкания плит требуется промазывать герметиком. При соединении они должны стыковаться плотно. Однако уплотнительные элементы между плитами не должны быть подвергнуты деформации.

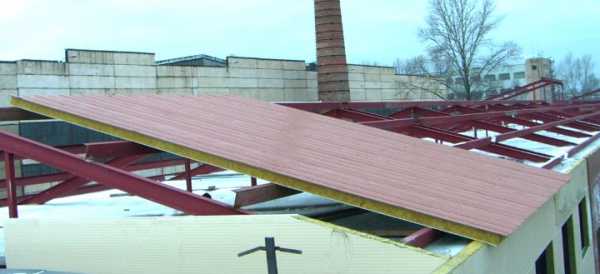

Монтаж кровельных панелей

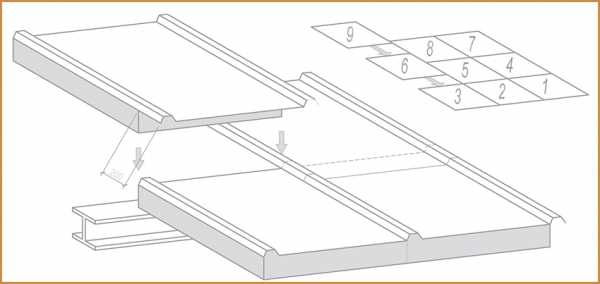

Отделкой крыши занимаются после окончания работ по облицовке стен. Особенность монтажа панелей на кровле — при длинне ската менее 12 метров целесообразно устанавливать цельные листы, чтобы избежать обустройства горизонтальных швов. Это сэкономит время и материал.

Если монтаж будет производиться в несколько рядов, то обрезание нижней кромки и слоя утеплителя до верхней кромки, которая ляжет поверх другой плиты требуется выполнять следующим образом:

  1. От 30 см для кровли с углом наклона менее 10.
  2. От 20 см для более покатых крыш.

Продольные стыки требуется надёжно загерметизировать. Чтобы влага не просочилась сквозь щели, требуется надёжно смазывать места стыков герметиком на основе силикона. А после его высыхания места крепления желательно обработать гидроизоляционным составом.

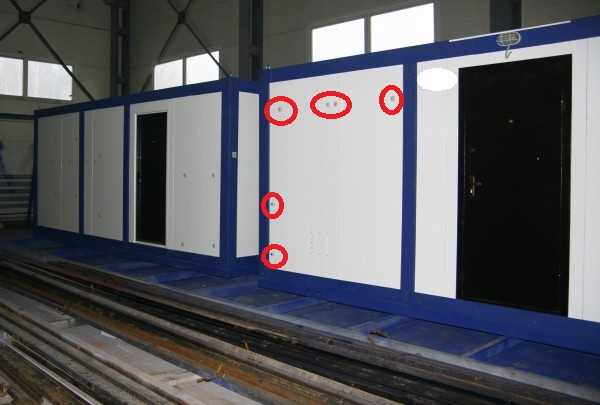

Рекомендации по креплению к каркасу

Инструкция предлагает воспользоваться различными крепёжными элементами на усмотрение специалиста. Поэтому требуется правильно их подобрать. От их выбора зависит надёжность конструкции и её внешний вид.

Советы по правильному закреплению сендвичных плит на каркасе:

  1. Все крепёжные элементы должны устанавливаться перпендикулярно лицевой плоскости панели. Это позволяет добиться максимальной надёжности и точности.
  2. Нельзя загонять в панель крепёжный элемент с самого края — нужно отступить не менее 5 см.

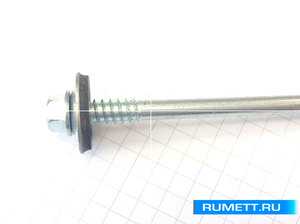

  3. При использовании саморезов с уплотнителем из резины требуется ввинчивать их до полного прилегания к поверхности. Однако уплотнитель нельзя подвергать деформации, поскольку герметичность соединения может пострадать.
  4. Для Средней полосы России достаточно одного самореза на метр длинны плиты. Это при двухрядном креплении. Однако плотность крепёжных элементов может быть иной, поскольку зависит от типа возводимого здания, а также интенсивности ветра.

Правильное закрепление материала гарантирует целостность и долгий срок службы при больших перепадах температуры. Главное — не перестараться с плотностью саморезов.

Советы от профессионалов начинающим

Установка сендвичных плит — это последовательное выполнение простых операций. Даже неопытный монтажник может с ними справиться без особых навыков. Однако требуется соблюдать некоторые тонкости, которые уберегут от ошибок и не позволят повредить материал:

  • При всех операциях с плитой требуется следить за сохранностью защитного покрытия, особенно на основе полимеров. Нельзя ударять по нему, допускать появление сколов. Важно избежать прислонения на установленные элементы лестниц, инструментов и техники.
  • Торцевание плит основа которых выполнена из минеральной ваты требуется производить только в респираторе.
  • Хотя бы раз в год поверхность стен и кровли требуется осматривать на предмет повреждений. Грязь требуется очищать мягкой щёткой.
  • Повреждения защитного слоя восстанавливают при помощи специальных красителей.

Соблюдая данные правила можно значительно увеличить срок эксплуатации сэндвичей.


planken.guru

Крепление сэндвич панелей к металлическому каркасу

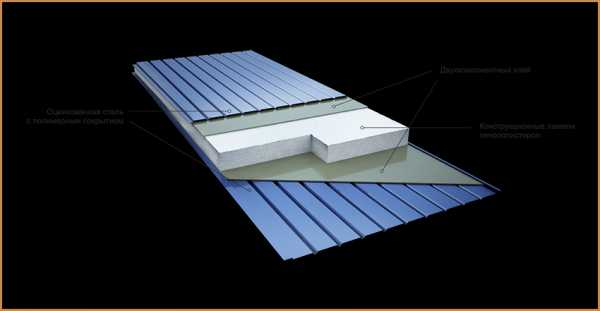

СИП (Структурная Теплоизоляционная) панель имеет трёхслойную структуру, что внешне напоминает обыкновенный сэндвич. Отсюда, собственно, и название.

Внешние слои изготавливаются из прочного материала:

  • ориентированно-стружечная плита;
  • фибролитовая плита;
  • гипсокартонный лист;
  • гипсоволокнистый лист фанеры;
  • обыкновенный фанерный лист;
  • пластик;
  • сталь.

Между ними размещается теплоизоляционный слой из следующих материалов:

  • пенополистирол;
  • пенополиуретан;
  • базальтовая минеральная вата;
  • фенолформальдегидный пенопласт;
  • стекловата.

Все слои склеиваются между собой посредством прессования (холодного или горячего).

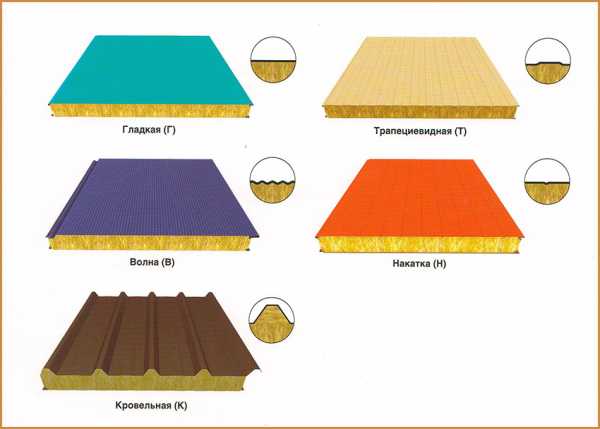

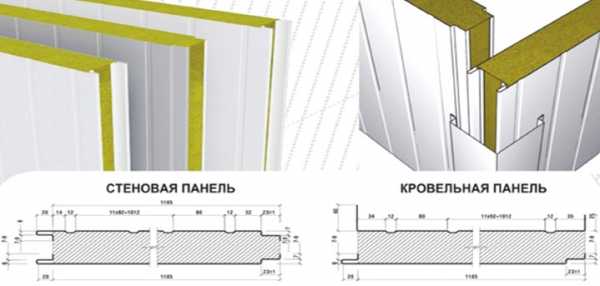

Сэндвич панели можно классифицировать как стеновые и кровельные. В свою очередь, по типу профиля стеновые могут быть:

  • гладкие;
  • профилированные;
  • декоративные.

Кровельные:

  • профилированные с одной стороны;
  • профилированные с двух сторон.

Благодаря своим физическим характеристикам и простоте монтажа сэндвич панели приобрели огромную популярность в жилом и коммерческом строительстве.

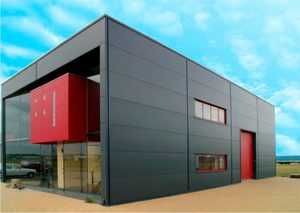

Они используются при строительстве быстровозводимых домов и зданий на основе металлического каркаса. И, несмотря на то что монтаж панели может осуществить практически любой взрослый человек, без учёта определённых нюансов качество и срок эксплуатации может многократно сократиться.

Перед началом монтажа изделия

Для качественного и быстрого выполнения работ по монтажу необходимо уделить особое внимание на:

  • качество материалов, из которых изготовлены сэндвич панели;
  • крепёжный каркас;
  • инструменты;
  • вспомогательные материалы.

Самым надёжным и устойчивым к сейсмической активности, температурным перепадам и прочим внешним воздействиям является металлический каркас.

По этой причине его используют в коммерческом строительстве:

  • торговые центры;
  • промышленные помещения;
  • спортивные заведения;
  • административные и муниципальные учреждения и др.

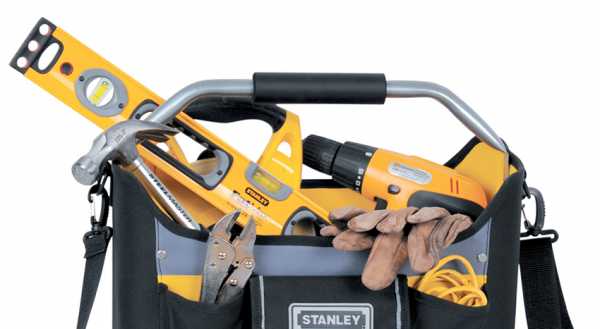

В качестве инструментов обязательно пригодятся:

  • уровень;
  • ножовка по металлу;
  • шуруповёрт;
  • электролобзик;
  • электропила;
  • прижимные устройства;
  • дрель;
  • захват и пр.

К дополнительным вспомогательным материалам можно отнести:

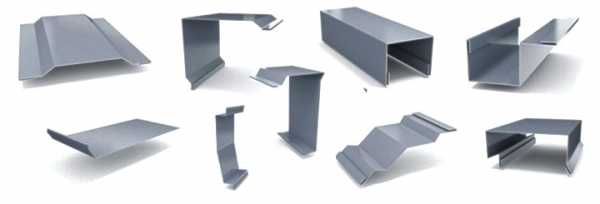

  • металлический или пластиковый уголок;
  • шурупы-саморезы с прокладкой;
  • анкерные болты с прокладкой;
  • дюбели;
  • герметик;
  • уплотнительная лента;
  • монтажная пена;
  • минеральная вата.

Основные правила монтажа сэндвич-панелей

Чтобы добиться качества, долговечности и надлежащий внешний вид всей конструкции при монтаже необходимо соблюдать следующие правила:

  • рабочий должен иметь опыт в подобном виде деятельности;
  • использовать соответствующие инструменты и материалы;
  • при загрузке, разгрузке и установке панелей во избежание травмоопасных ситуаций пользоваться специальными захватами и страховочными лентами;
  • чтобы не допустить деформации и нарушения поверхности внешних слоёв необходимо исключить любое излишнее механическое воздействие на панель;
  • при покупке обратить внимание на качество утеплителя, поскольку неправильное хранение (повышенная влажность воздуха или попадание атмосферных осадков) может привести к разбуханию и снижению термоизоляционных характеристик утепляющего материала;
  • не пользоваться такими инструментами, как шлифовальная машина, болгарка, газоэлектросварка и прочие, в процессе работы которых обрабатываемая поверхность сильно нагревается. В случае с сэндвич панелями термическое воздействие нарушает антикоррозийный слой, сокращая тем самым срок службы материала;
  • крепление необходимо осуществлять с помощью анкерных болтов или самонарезающих винтов с прокладкой для защиты панели в местах монтажного воздействия от внешних враждебных факторов;
  • в перерывах на ночь или на выходные места с открытым теплоизоляционным материалом накрывают полиэтиленовой плёнкой, чтобы туда не попала вода.

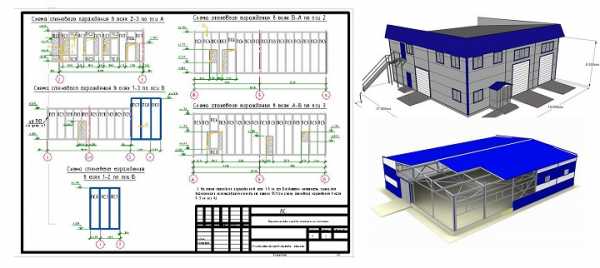

Подготовка основания

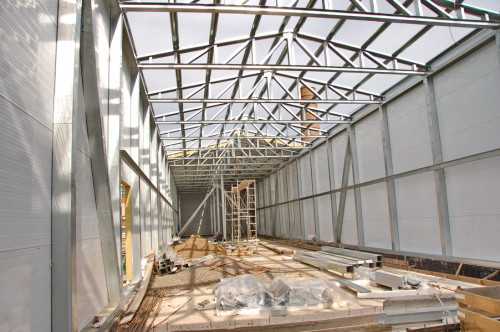

Поскольку сэндвич панели не относятся к несущим конструкциям, металлический каркас необходимо предварительно как следует подготовить.

Для этого нужно:

  • убедиться в его надёжности. Несмотря на то что смонтированные панели значительно добавят прочности всему сооружению, основная нагрузка ложится именно на сам каркас.
  • горизонтальные перекладины и вертикальные стойки должны быть расположены относительно друг друга на расстоянии, соответствующем размерам сэндвич панелей.
  • ширина и высота пролётов должны позволять закрепить СИП на расстоянии около 5-ти см. от их краёв с учётом стыковочного места.

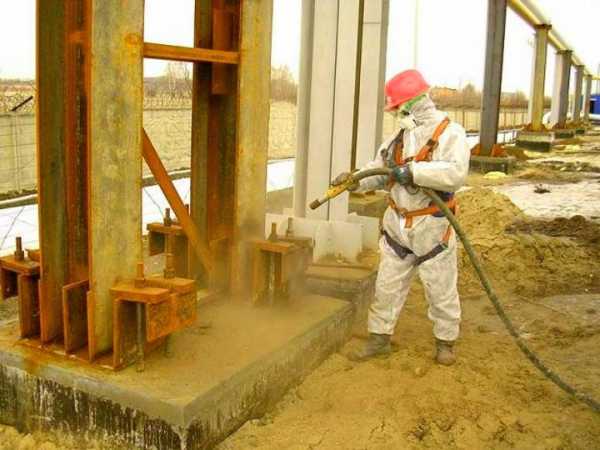

  • вся металлическая конструкция предварительно очищается от грязи и покрывается специальными составами, защищающими от коррозии.

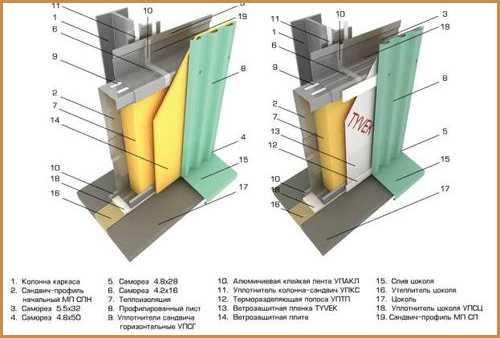

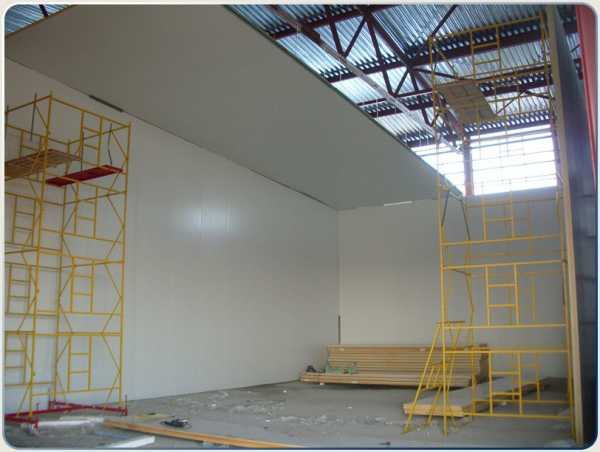

Установка стеновых сэндвич панелей

Монтаж стеновых сэндвич панелей подразделяется на горизонтальный и вертикальный варианты и осуществляется снизу вверх от цоколя. Чтобы снизить эффект вибрации и одновременно обеспечить плотное прилегание к плоскости несущего каркаса используют самоклеящуюся уплотнительную ленту.

При этом особое внимание уделяют правильному стеканию воды. Ширина опоры не должна быть менее 60-ти см. В местах стыковки с оконными и дверными проёмами зачастую требуется обрезка панелей, которая осуществляется инструментами с исключительно холодным видом резки.

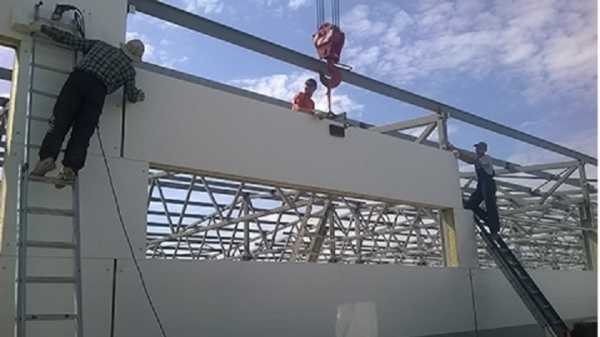

Горизонтальный вариант монтажа

Выбор горизонтального или вертикального вариантов монтажа зависит от геометрических характеристик несущего каркаса, а также от способов раскройки панельного материала с целью минимизации отходов. Таким образом, для горизонтального монтажа необходимо обеспечить между захватами расстояние не менее 2,5 м и 0,4 – 0,5 м для концевых свесов.

Процесс монтажа начинается с первого ряда, устанавливаемого на цоколь. Чтобы выдержать правильное ровное направление сэндвич панели выравниваются по заранее нанесённым рискам. Все образовавшиеся стыки и соединения уплотняются с помощью минваты или монтажной пены. Также используют силиконовый герметик.

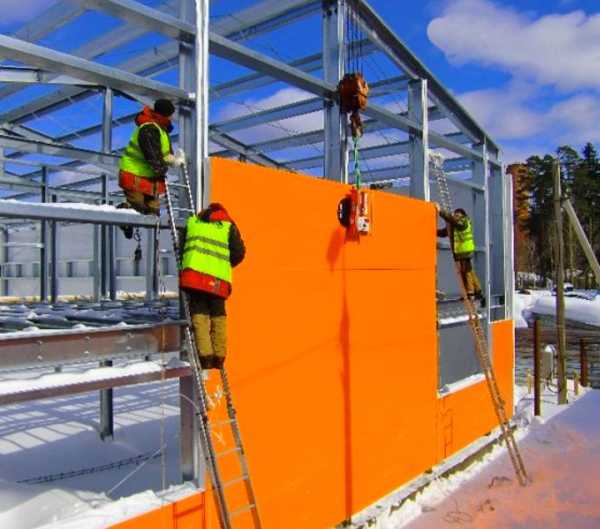

Вертикальный вариант монтажа

При вертикальном монтаже все технические моменты полностью соответствуют предыдущему. Единственным отличием является начало крепления сэндвич панелей.

В данном случае всю работу начинают с любого, но обязательно нижнего, угла конструкции. Панель также устанавливается на цоколь. Монтируется весь нижний ряд, затем – второй и т.д.

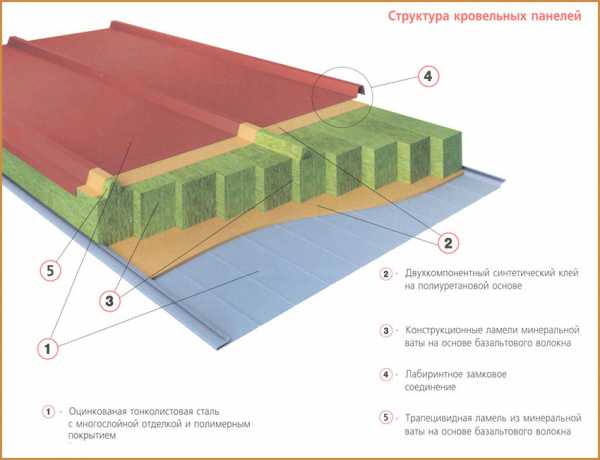

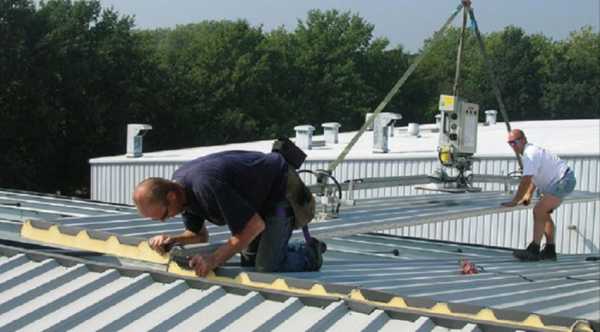

Монтаж кровельных панелей

Кровельные панели гораздо прочнее стеновых. Поэтому они способны выдержать большую снеговую и ветровую нагрузку. Кровельный монтаж начинается после возведения стен и является более ответственным и сложным видом работ.

Поэтому учитываются все нюансы:

  • тип кровельных плит;
  • вид профиля;
  • размер;
  • места примыканий;
  • количество, расположение и вид элементов соединения;
  • крепёжные узлы;
  • скат крыши.

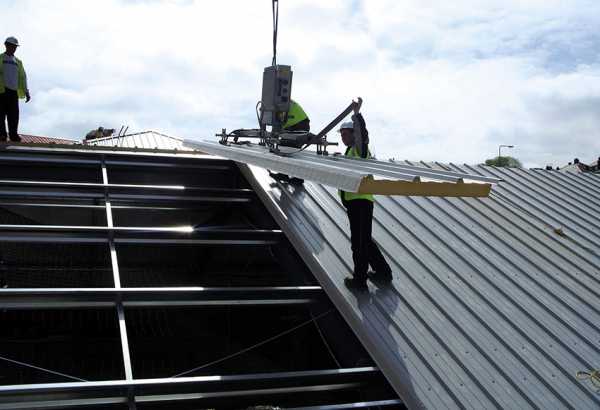

Правила установки кровельной панели

При монтаже кровельных «сэндвичей» обычно придерживаются следующих правил:

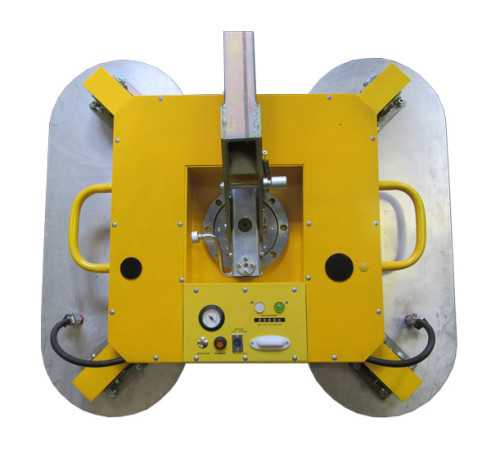

  1. Для снижения вероятности повреждения панелей во время подъёма на «ферму», а также деформации из-за температурных атмосферных колебаний их длина не должна превышать 10 м.
  2. С целью увеличения прочности кровли максимальное расстояние между прогонами выполняют в пределах 2-х м.
  3. Оптимальный уклон крыши должен находиться в пределах 7 — 15°.
  4. Герметичность обеспечивается путём нанесения герметика в пазы замков перед скреплением панелей между собой.

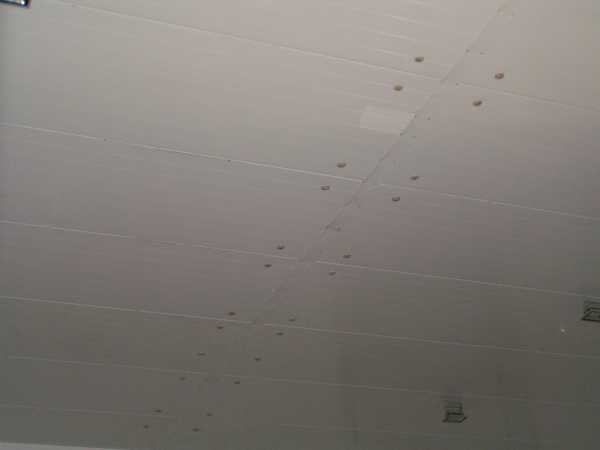

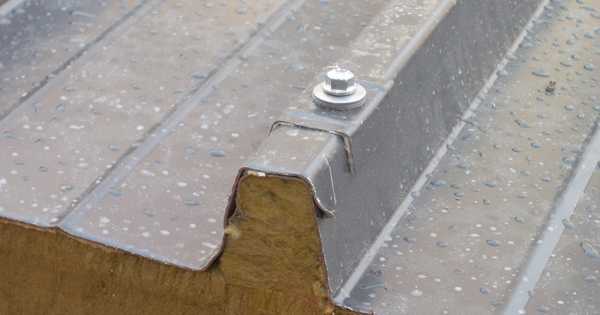

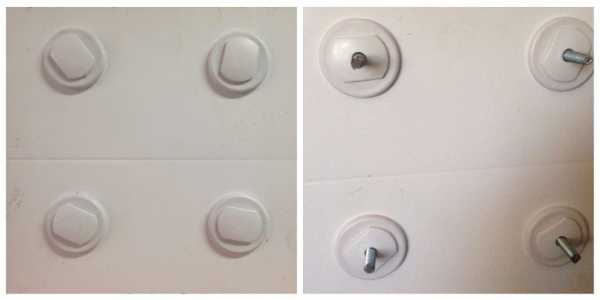

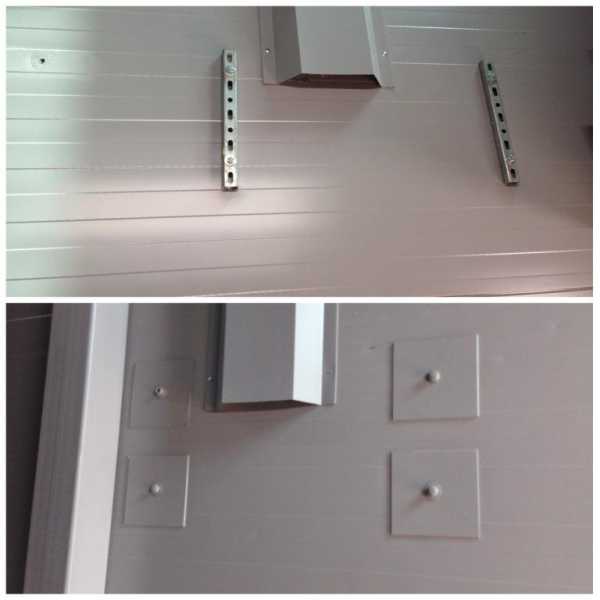

Крепление сэндвич панелей

От выбранных крепёжных элементов и от способа их использования зависит прочность и долговечность всего сооружения.

Поэтому в процессе монтажа необходимо учитывать такие моменты:

  • Анкерные болты, саморезы или дюбеля должны крепить панель под углом 90°.
  • Расстояние от места крепления до края «сэндвича» должно быть в пределах 50 – 75 мм.
  • Крепёжные элементы с уплотнительными шайбами должны прилегать к поверхности панели очень плотно, но при этом не деформируя её.
  • Количество элементов крепления должно соответствовать весу сэндвич панелей, их размерам и геометрическому расположению на каркасе, а также погодным условиям региона.

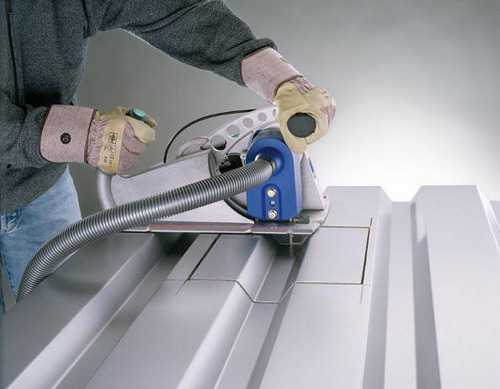

Обработка сэндвич панелей

Сэндвич панели отличаются друг от друга в зависимости от технологии производства и исходных материалов. Отсюда, как вывод, для их обработки потребуются различные инструменты.

  • Прямой срез СИП-панелей без повреждения защитного слоя можно получить с использованием ручных инструментов или циркулярной ручной пилы.
  • Стальные отлично обрезаются пилой или ножницами по металлу.
  • Пластиковые обрабатываются электролобзиком или ножовкой.

Особенности монтажа и ухода за поверхностью

  • При выборе типа сэндвич панелей для дома необходимо понимать в каких условиях они будут эксплуатироваться, так как от влажности воздуха могут резко ухудшиться основные характеристики некоторых видов теплоизоляторов (в частности – минвата).
  • Монтаж панелей с минеральной ватой должен проводить с использованием респираторов.
  • Избегать вероятности повреждения антикоррозийного слоя.
  • Проводить профилактический осмотр не реже 1 раза в год.
  • Смывать загрязнения.
  • Восстанавливать повреждённый защитный слой путём нанесения соответствующих красителей.

Зная все нюансы и применяя технические рекомендации при монтаже сэндвич панелей, качество, эффектный внешний вид и долгий срок эксплуатации может добиться не только специалист в этой области, но и любой желающий и уважающий себя застройщик.



Крепление сэндвич панелей к металлическому каркасу

Оценка: 3 2 голосов

Читайте также:


okarkase.ru

правила выбора и особенности крепежных элементов

При строительстве сооружений разной сложности часто используются сэндвич-панели. Благодаря им строительный процесс можно ускорить, а еще увеличивается энергоэффективность здания, поскольку такие панели в своем составе уже содержат утеплитель.

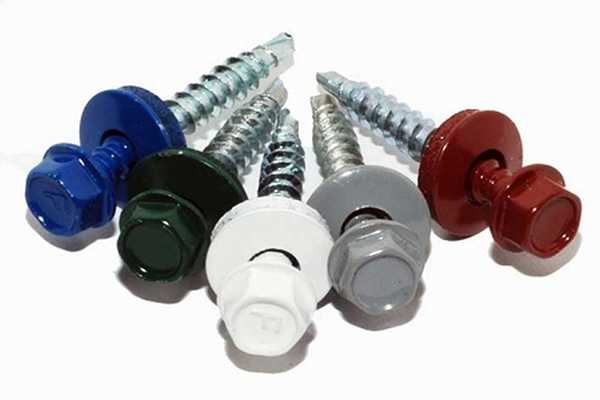

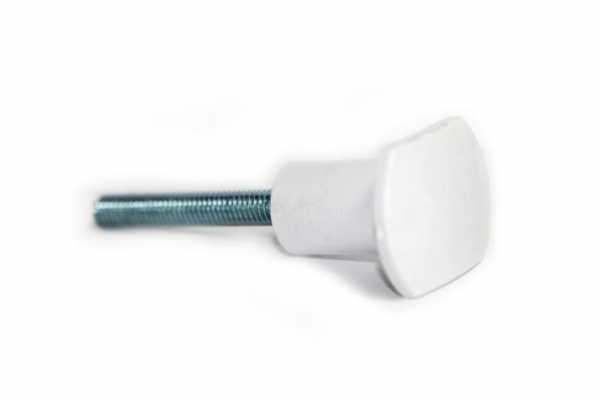

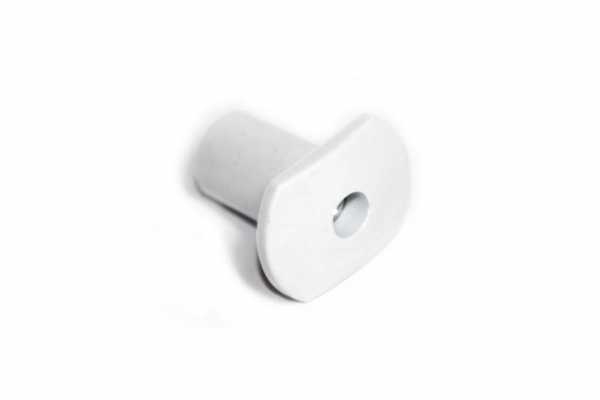

Для установки нужно приготовить специальные крепежные элементы. Среди них — саморезы для сэндвич-панелей.

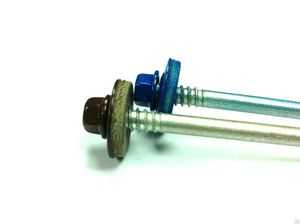

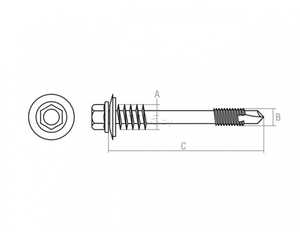

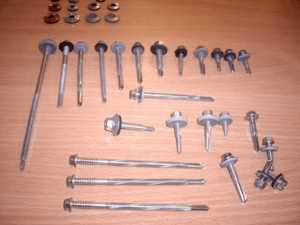

Свойства саморезов и требования к ним

Специальные крепежные панельные элементы обладают следующими свойствами:

  • они способны надежно фиксировать материалы независимо от времени года;
  • плиту можно успешно зафиксировать на любом материале;
  • поскольку на конструкции они практически незаметны, то после установки гарантируется ее эстетичный внешний вид.

А также следует знать, что саморезы, предназначенные для подобных конструкций обязаны отвечать следующим требованиям:

  • обеспечивать надежность соединения панели с разными материалами;
  • при установке поверхность изделия не должна испортиться под воздействием саморезов;
  • в местах крепления должна быть обеспечена герметичность;
  • крепежи должны быть устойчивыми по отношению к сезонным изменениям материала.

Состав крепежных элементов

Саморезы для сэндвич-панелей состоят из таких элементов:

  • основания;
  • наконечника;
  • головки с шестью гранями.

Внешне основание поделено на три части. Сразу за шляпкой находится резьба, а затем — гладкая часть, у основания опять расположена резьба. В процессе установки конструкций гладкая середина крепежа уходит в саму панель.

В комплект к крепежному элементу еще идет шайба, оснащенная резиновой прокладкой. Она нужна, чтобы защитить отверстие от попадания жидкости, благодаря чему крепление выходит герметичным.

Разновидности и размеры крепежей

Выбирать тот или иной саморез по размеру нужно в зависимости от толщины конструкции:

  • длина крепежа должна быть больше того показателя, который предполагается для вхождения в короб;
  • материал изготовления самореза должен быть способен как можно дольше сохранять его прочность и целостность при вкручивании.

На крепежных элементах для сэндвич-панелей нельзя экономить. Дешевые подделки в процессе установки могут потерять целостность резьбы.

При выборе саморезов немаловажное значение имеет покрытие. Сам крепеж изготавливается преимущественно на основе углеродистой стали, покрытие же бывает таким:

  • оловянным — при контакте самореза с панелью улучшается плотность;
  • хромированным кадмиевым — предназначено против воздействия жидкости, а также коррозии металлических изделий;
  • медным — защита шурупа улучшается, их можно будет использовать многократно;
  • хромированным цинковым — металлическая поверхность будет защищена от ржавчины также хорошо будет контактировать с алюминием;
  • никелевым — оно устойчиво к влаге и обладает высокой степенью износа.

При установке сэндвич-панелей следует правильно выбирать тот или иной крепеж. Длина самореза должна составлять 85—285 мм. Обязательно учитывайте толщину самих металлопрофилей и панелей. Если крепление имеет диаметр в пределах от 5,5 до 6,3 мм, то металлический каркас должен иметь сечение от 1,5 до 15 мм соответственно. Сами панели должны иметь толщину от 17 до 240 мм.

Длина крепежного элемента просчитывается посредством суммирования толщины панели, металлопрофиля, толщины прокладки (она равна 5 мм) и длины бура.

Стандарт ГОСТ

При установке сэндвич-панелей строители часто применяют самонарезающие винты, оснащенные потайной головкой, а также заостренным концом, они соответствуют стандарту ГОСТ 11652–80 . Такие изделия удобны и прочны в плане использования также они обладают высокой эффективностью.

По имеющемуся стандарту такой крепежный элемент оснащен заостренным концом и обладает классом прочности В. Резьба может иметь диаметр в пределах от 2,5 до 8 мм. А также стандарт допускает производство самореза не только на основе металла, но также пластика.

Правила установки сэндвич-панелей

Перед тем как приступить к процессу монтажа, следует просчитать их количество для будущей работы. С этой целью нужно учитывать размещение панелей и их размеры. Не экономьте на крепежах, пытаясь сделать шаг шире, поскольку в этом случае нужно обеспечивать материалу максимальную прочность с учетом атмосферных и механических нагрузок.

Крепление нужно выполнять на расстоянии как минимум 30 мм от края. Используйте по два самореза с шагом 900—1200 мм с расчетом на каждую из колонн. В зависимости от этого значения, а также с учетом всех вероятных нагрузок и будет просчитан средний расход саморезов:

  • если панель имеет длину от 6 м и больше, то для ее крепления нужно подготовить порядка 8 саморезов;
  • если она будет короче 6 м, то нужно будет соответственно 6 крепежных элементов;
  • и всего 4 крепежа понадобится для монтажа панели длиной до 4 метров.

Процесс монтажа конструкций будет отличаться в зависимости от того, какой материал использовался для производства каркаса:

  • если речь идет об установке металлического каркаса, то панели нужно прикреплять посредством специального бура по металлу, предварительная засверловка при этом не потребуется;
  • при использовании деревянного каркаса, саморезы нужно прикреплять к заранее просверленным отверстиям;
  • на основание из бетона крепление производится дюбелями также каркасу и панелям нужна засверловка.

Если во время соединения соседних секций образовались узлы, то их можно заделать с помощью специальной уплотнительной пены или же минеральной ваты. Пролет конструкций влияет на размер швов. Если он менее 4 метров, то шов составит порядка 15 мм. Если длина пролета будет больше, то показатель увеличится до 20 мм и более.

Производители саморезов

Стоимость работ по монтажу сандвич-панелей с применением специальных саморезов зависит от того, будете ли вы заниматься этим самостоятельно, или же прибегнете к помощи наемных специалистов. Работа своими руками обойдется значительно дешевле, но помните, что за нее лучше не браться при отсутствии должного опыта.

Как уже упоминалось, на приобретении саморезов экономить не нужно. Не стоит приобретать подозрительно дешевые крепежи, они могут быстро сломаться.

Специалисты рекомендуют выбирать саморезы из нержавеющей стали или цветного металла следующих марок:

  • «Гарпун».
  • SFS intec.
  • «Скорпион».


planken.guru

соединение с каркасом, узлы примыкания и крепления

Сэндвич панели – это один из наиболее популярных строительных материалов для сборки быстровозводимых конструкций. Они используются для облицовки и утепления стен, перегородок, перекрытий, а также для кровельных и отделочных работ.
Одно из наиболее важных преимуществ такого решения заключается в том, что технология монтажа сэндвич панелей не требует применения специальных приспособлений и инструментов. Бригада из нескольких высококвалифицированных рабочих вполне в состоянии обрабатывать до 500 кв. м. поверхности в день.

Подготовка основания

Сэндвич-панели не являются самостоятельным несущим материалом. Поэтому они должны монтироваться на предварительно собранный каркас. Перед началом работ необходимо удостоверится в том, что расстояния между вертикальными стойками и горизонтальными перекладинами соответствуют размерам применяемых панелей.

Ширина пролетов должна обеспечивать возможность крепления панелей на расстоянии не менее 5 см от краев и предусматривать места для их стыка.

Поверхность цоколя должна быть очищена от пыли и грязи и обработана антикоррозийными или антисептическими составами.

Установка сэндвич панелей может производиться на следующие виды оснований:

  • Металлический каркас. Крепление панелей производится при помощи специальных самосверлящих винтов. Для этого в опорных элементах выполняются отверстия немного меньшего диаметра, в которые потом вкручивается винт.

    Металлический каркас с закрепленными на нем стеновыми панелями

  • Деревянные направляющие. Для фиксации сэндвич панелей можно использовать обычные саморезы по дереву.
  • Бетонное основание. Используются дюбели, которые вставляются в предварительно просверленные отверстия, после чего панели закрепляются при помощи анкеров.

Установка стеновых сэндвич панелей

При облицовке стен, перегородок или перекрытий можно использовать два способа укладки: горизонтальный и вертикальный. Выбор конкретной реализации зависит от того, как выполнен каркас для сэндвич панелей и как наиболее удобно произвести раскрой имеющегося материала, обеспечив минимальное количество отходов.

  • Горизонтальный монтаж. Первый ряд панелей устанавливается непосредственно на цоколь. При необходимости утепления стыков можно использовать минеральную вату или пенопласт. Для обеспечения ровного расположения каждую панель выравнивают по предварительно размеченным рискам. Вертикальные соединения уплотняются монтажной пеной или минватой.

    Важным моментом, особенно при выполнении наружных работ, является ориентация плиты пазом вниз. Это поможет избежать затекания влаги внутрь замка.

  • Вертикальный монтаж. Последовательность укладки похожа, но работы начинаются от одного из углов. Первым также устанавливается нижний ряд, который по необходимости прокладывается утеплителем в местах соединения с цоколем. Вертикальность покрытия обязательно выверяется при помощи отвеса.

Всевозможные варианты сопряжения и крепления сэндвич-панелей подробно проиллюстрированы на рисунках ниже:

Узлы примыкания сэндвич панелей обрабатываются герметиком, которым смазывается паз замка непосредственно перед соединением изделий. При этом важно следить за тем, чтобы обеспечивалась плотная стыковка панелей без деформации уплотнительных элементов.

После окончания работ в местах стыков устанавливаются декоративные нащельники и доборные элементы.

Монтаж кровельных панелей

Отделка кровли обычно начинается после установки стеновых панелей. При длине ската менее 12 метров желательно использовать цельные листы, чтобы избежать лишних работ по устройству горизонтальных швов. Если же покрытие будет монтироваться в несколько рядов, в месте стыка необходимо обрезать нижнюю обшивку и слой утеплителя устанавливаемой поверх панели на величину нахлеста:

Важно обеспечить герметичность кровельного покрытия в местах продольных стыков. Для этого в пазы соединительных замков непосредственно перед установкой панелей наносится силиконовый герметик, а затем узлы крепления сэндвич панелей обрабатываются гидроизоляционными составами.

Крепление сэндвич панелей

Как уже отмечалось ранее, сэндвич панели могут монтироваться на различные виды каркасов. Для каждого материала основания необходимо применять соответствующие крепежные элементы. От правильного выбора крепежа зависит несущая способность полученной конструкции, срок ее службы и внешний вид.

Правильное и неправильное крепление панелей

Отметим несколько основных моментов относительно того, как крепятся сэндвич-панели:

  • Крепежные элементы должны устанавливаться под углом 90° к лицевой поверхности панели. Такое расположение обеспечивает надежность соединения и точность установки всех элементов конструкции.
  • Расстояние от края панели до места установки самореза не должно быть менее 50 мм.
  • Если используются самонарезающие винты с уплотнительной резиновой шайбой, их необходимо закручивать до полного прилегания к поверхности, избегая при этом деформации шайбы, т. к. она может со временем привести к потере герметичности соединения.
  • Общее количество саморезов, необходимое для крепления одной панели, зависит от типа объекта, вида сэндвич-панели и интенсивности ветровых нагрузок в месте возведения здания. Для районов Москвы и области технология монтажа сэндвич панелей предусматривает использование одного самореза на каждый метр длины в два ряда.

Обработка сэндвич панелей

В зависимости от типа материала, из которого изготовлена внешняя облицовка сэндвич панели, для ее обрезки под необходимые размеры нужно использовать разные инструменты.

Особые требования предъявляются к трехслойным панелям из тонколистной стали, покрытой полимерным антикоррозийным составом – основная задача при их обработке заключается в сохранении защитного покрытия.

  • ОСБ (СИП-панели). Для получения гладкого прямого среза, который нужен для того, чтобы выполнить абсолютно ровное соединение сэндвич панелей, лучше использовать ручные инструменты или электрическую циркулярную пилу. При работе электролобзиком велика вероятность испортить кромку панели.
  • Сталь. Такие сэндвич панели лучше всего резать ножницами по металлу или пилами, предназначенными для холодной обработки (та же циркулярная пила или лобзик). Применение шлифовальных машинок, болгарок, устройств плазменной резки категорически не рекомендуется, поскольку в процессе их работы происходит сильный разогрев рабочей поверхности. В результате можно повредить защитный слой, что в дальнейшем приведет к коррозии и разрушению материала.
  • Пластик. Легко пилится ножовкой или электролобзиком. Особых требований к инструменту нет.

Особенности монтажа и ухода за поверхностью

Монтаж конструкций из сэндвич панелей представляет собой набор довольно простых операций, которые под силу практически любому взрослому человеку, имеющему минимальные навыки проведения строительных работ. Вместе с тем, такая работа сопряжена с определенными тонкостями, знание которых может предостеречь от совершения некоторых распространенных ошибок.

  • Если сэндвич панель выполнена на основе утеплителя из минеральной ваты, все работы по обрезке и установке необходимо проводить в защитном респираторе.

    Волокна минваты при попадании в дыхательные пути могут вызвать раздражение, аллергию или другие более тяжелые заболевания.

  • Сэндвич панели из минеральной ваты не рекомендуется устанавливать в условиях высокой влажности – при контакте с водой утеплитель разбухает, а его теплоизолирующие свойства сильно ухудшаются.
  • Необходимо следить за сохранностью защитного полимерного покрытия не только при обрезке, но и при любых других операциях с сэндвич панелями. Нельзя допускать ударов, царапин и сколов на защитном слое, поэтому не рекомендуется прислонять к поверхности лестницы, элементы погрузочной техники, конструкции временных опор и т. д.
  • После проведения работ необходим профилактический осмотр поверхности с интервалом не менее одного раза в год. Все загрязнения можно отмывать мягкой щеткой, смоченной мыльным раствором. Повреждения защитного покрытия восстанавливаются при помощи ремонтных красителей.

При соблюдении всех приведенных рекомендаций по установке и обслуживанию покрытие из сэндвич панелей будет служить надежным защитным и декоративным материалом в течение многих лет.

all-for-remont.ru

Пошаговая инструкция +Фото и Видео монтажа

Любая существующая технология требует строго ее выполнения – все манипуляции должны быть проделаны в определенной последовательности, согласно описаниям.

Это относится и к монтажу разного вида сэндвич-панелей.

Применение сэндвич панелей становится в России все более популярным, соответственно, растет спрос и на услуги по их монтажу.

Квалифицированная и слаженная бригада из пяти человек может всего за смену освоить фасадную площадь до четырехсот квадратных метров.

Главное при этом, конечно, придерживаться проектных и нормативных документов, соблюдать разработанную технологию.

В противном случае результат может не оправдать себя, и при последующей эксплуатации здания могут появиться различные проблемы.

Подготовка места

Прежде чем приступить непосредственно к монтажным работам, необходимо правильно провести подготовительные мероприятия. К ним можно отнести сборку самого каркаса сооружения, определение соответствия будущих мест крепления панелей, их горизонтальность, плоскостность, вертикальность и параллельность. Особым образом требуется подготовить места контакта и примыкания.

Если планируется монтаж материала на конструкции из стали, то предварительно они должны быть покрыты лакокрасочным антикоррозионным покрытием.

Если же потенциальное основание будет железобетонным, то каркас должен быть обследован на счет натеков раствора, загрязнений и пыли.

Он должен быть хорошо очищен и выровнен. Лишь после этих процедур проводится разметка точек крепления низа листов на колоннах сооружения.

Проектное положение панелей

Сначала всегда осуществляют их строповку. Производится она на специальной площадке неподалеку от монтажной захватки.

Строповка с помощью специального двухветвевого стропа ваполняется вакуумными захватами при вертикальной или горизонтальной раскладке.

В тех местах, где размещаются захваты, с панелей снимают предохранительную заводскую пленку, поверхность освобождается от пыли и грязи, а если нужно, то и от наледи.

На панель накидывают страховочный ремень, изготовленный из прочного текстиля: для подстраховывания строповки он соединен с механизмом захвата. Подготовленные панели к месту установки подаются приподнятыми на один метр (не выше), потом они опускаются до определенного уровня (30 см) и размещаются в требуемом положении.

Все панели должны быть установлены в соответствии с проектом: на опорные места по заранее отмеченным ориентирам. Неважно, временно или постоянно, но панель должна быть хорошо закреплена специальной оснасткой для монтажа: кондуктор, распорки со струбцинами, покос и прочее. Лишь после ее закрепления панель можно освободить от крана.

Перед финишным закреплением сэндвич-панели важно скрупулезно проверить точность установки, привести ее в проектное положение. Только после этого в соответствии с проектом она закрепляется. После этого ее можно освободить от временных креплений.

Важно постоянно следить за перемещением панели и за ее подъемом – чтобы она не прогибалась, не деформировались ее замки. На ее облицовке не должно образовываться вмятин и дефектов. Поэтому передвигать сэндвич нужно осторожно, с маленькой скоростью, без рывков и смещений.

Шаг крепления и монтаж панелей к металлоконструкциям при вертикальной раскладке

Панели обычно устанавливают гребнем вперед, то есть «шип в паз». Но можно делать это и «паз в шип», наоборот.

Обычно работу по монтажу начинают с угла строения: производят выверку вертикальности, далее прижимают панель к прогонам, закрепляют винтами-саморезами 5,5 см толщиной при их закреплении на ригелях и колоннах из металла.

Длина таких винтов меняется в соответствии с толщиной самих панелей. Для этого разработана специальная таблица.

Подобрав самонарезающие винты необходимой длины, их размещают в одной горизонтали по три штуки в ряд. Шаг крепления сэндвич-панелей к металлоконструкциям составляет около 40 см.

С верхнего торца начинается установка винтов, которые фиксируются к прогонам от верхнего ряда в направлении к нижним.

Если верх панели оставить незакрепленным даже на небольшое время, например, в перерыв, она может сломаться.

В том случае, когда для затягивания винта используется уплотнительная шайба, необходимо учитывать определенные нюансы. Если затяжка будет чересчур тугой, то шайба деформируется.

Процедура считается выполненной оптимально, если шайба не становится плоской, но плотно прижимается к листу.

Снаружи к поверхностям ригелей, балок и стеновых прогонов прикрепляют терморазделяющую полосу.

Это необходимо для понижения воздухопроницаемости в стыках, а также звуковой вибрации самих панелей.

Перед монтажом каждой последующей панели в «паз» замок предыдущей плиты вносят специальный уплотняющий герметик для наружных работ.

Вместо него можно использовать бутилкаучуковый герметизирующий 8-мм шнур или ТСП уплотнитель 8х3 мм.

С их помощью замок уплотняется с внутренней стены. Следующая панель вставляется именно в этот замок.

Потом проверяется плотность соединения, вертикальность панели, осуществляется ее крепление, проводятся все необходимые работы, как и с предыдущими.

Недопустимо образование неплотных соединений и щелей. Торцовые панельные швы обрабатываются ватно-минеральным уплотнителем.

Крепление панелей к конструкциям из стали при горизонтальной раскладке

Как и при вертикальной раскладке, на каркас строения (прогоны и колонны) в том месте, где они будут контактировать с панелями, применяется терморазделяющая полоса.

С угла объекта начинают монтировать панели. Пазом вниз панель устанавливается на цоколь, выверяется ее горизонтальность, и она надежно фиксируется.

Крепление происходит также, как и в первом случае, аналогичным образом, с помощью упомянутых ранее самонарезающихся винтов и герметика. Вертикальные стыки обрабатывают монтажной пеной и минеральной ватой, затем по проекту закрывают специальными фасонными элементами.

Трехслойные сэндвич-панели: монтаж фасонных элементов

Для чего предназначены фасонные элементы?

Они служат для надежного закрытия стыков панелей: могут быть цокольные, угловые, могут служить для обрамления проемов и пр. Устанавливаются они в соответствии с конструкцией монтажных углов и внахлест герметизации стыков.

Для их установки разработаны специальные правила. Монтаж осуществляется так, чтобы гарантировать герметичность узла. Нахлест для горизонтальных элементов должен составлять от 5 см, для вертикальных 8-10 см. Крепление фасонных элементов начинают от низа строения и ведут по направлению к коньку.

При необходимости отдельные элементы подгоняют, не допуская образования щелей и пропусков. По плоскостям присоединения фасонных элементов к панелям их уплотняют наружным герметиком. Снаружи строения элементы фиксируются к панелям самонарезающимися винтами 28 мм на 4,8 мм с помощью прокладки. Крепление может осуществляться также комбинированными заклепками.

Кровельные сэндвич-панели

Подготовка места

Перед началом работы с кровельными панелями проводят мероприятия по обустройству прогонов и стропил, определяют горизонтальность, плоскость, параллельность и вертикальность мест планируемого монтажа панелей.

На несущих конструкциях устраивают рабочую площадку в виде настила. Затем готовят все необходимое для монтажа.

На стальные элементы прогонов, стропил и ригелей наносят лакокрасочное антикоррозийное покрытие. Особенно важно его наличие в местах будущего контакта и примыкания.

После этого делают разметку для размещения самых первых панелей.

Как уже упоминалось ранее, на кровельные прогоны клеят терморазделяющую полосу, необходимую для снижения звуковой вибрации и воздухопроницаемости.

Доработка панелей на местах

На заводе сэндвич-панели не всегда полностью подготавливают к монтажу. В таком случае их приходится дорабатывать на месте.

Укладка первого ряда

  1. На 10 см (или на величину, отмеченную в проекте) со стороны свеса убирают внутренний утеплитель и нижнюю облицовку.
  2. У прилегающих к торцу здания панелей, а также у самой первой из них, по продольной кромке срезают свободный гофр обшивки с утеплителем. Это делают для того, чтобы он не мешал установке обрамляющего торцевого нащельника.

Что касается панелей второго и следующих рядов, то их тоже надо подготовить, если это не было сделано на фабрике.

Укладка второго и следующего рядов

  1. на нужную длину в торце примыкания полотна панели отрезают нижний лист металла;
  2. на величину стыка удаляют утеплитель, в том числе в гофрах трапециевидного верхнего листа;
  3. механическим путем с внутренней стороны облицовки из металла убирают остатки клея; для этого также используют растворитель для пены из полиуретана; в местах повреждения покрытия с помощью подкрашивания восстанавливают его антикоррозионные свойства.

Укладка в проектное положение

Для этого необходимо выполнить следующие мероприятия:

  • строповка панелей;
  • их перемещение и подъем к месту будущей укладки;
  • приемка сэндвич-панелей и их укладка согласно проекту;
  • фиксирование панелей;
  • их расстроповка.

Для каждого строительного объекта разрабатывается специальная монтажная схема, включающая в себя подробнейшую информацию о порядке укладки. В соответствии с данным планом осуществляются все необходимые работы.

Последовательность их выглядит приблизительно так: сначала на скат размещается торцевая панель, которая выравнивается относительно разбивочных осей и несущего каркаса.

От тщательности и точности укладки самой первой панели зависит правильность монтажа остальных. Их выравнивают по свесу кровли. Можно укладывать их рядами, если длина панели и длина ската являются кратными. В противном случае все работы ведут от свеса к коньку. Последующие ряды укладываются по аналогии с первым.

В поперечном направлении они перекрываются на 15-30 см, в зависимости от кровельного уклона. В продольном направлении они должны перекрываться на одно ребро (гофр). На фабрике не всегда полностью подготавливают панели для обустройства перехлеста и слива, поэтому в соответствии с рабочей схемой их подрезают на самом объекте.

Герметизирующий силиконовый состав наносят в месте перехлеста на панели нижнего ряда. Его можно заменить бутилкаучуковым шнуром. Герметик наносят в «паз» замок самого нижнего листа и в желоб гофра панели (замкового), которая подготавливается для монтажа. Можно использовать для этого герметизирующую ленту или ТСП (замковый уплотнитель).

В полном соответствии с проектом по ориентирам на опорные места монтируются первые панели у каждого ряда. Панель сначала надежно фиксируется монтажной оснасткой, и лишь потом открепляется от крана. Но это тоже не финишная фиксация – сначала необходимо проконтролировать правильность установки и соответствие проекту. Только после этого панель закрепляют окончательно.

Крепление сэндвич-панелей

Каждая из этих панелей надежно фиксируется у несущих конструкций и на стыках. Для этого используют специальные самонарезающие винты, длина и толщина которых зависит от размеров панелей и несущего объекта. Можно сначала использовать для ее закрепления пару метизов, но окончательно она фиксируется согласно проекту.

Такой крепеж начинают сверху, потом вниз по уклону ската, и от конька до навеса. По вершине гребней волн верхней облицовки устанавливаются винты, с шагом 50 см. Шаг крепления винтов над водосточной трубой составляет 25 см в каждую волну.

Панели закрепляют по нахлестному гофру с помощью специальных прокладок и саморезов.

Шаг не должен составлять более 50 см. Делается это после финишного закрепления панелей на объекте. Не допускается образование неплотностей и щелей между отдельными панелями. По уже смонтированной части кровли не рекомендуется перемещать панели, так же не стоит размещать на ней технологическое или монтажное оборудование.

Когда монтажные работы закончены, поверхность панелей освобождается от полиэтиленовой защитной пленки. После этого по ним не следует ходить, чтобы избежать повреждений и образования царапин. Для перемещения по смонтированной кровли обустраивают временные трапы или специальные настилы.




ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Установка сэндвич панелей — как крепить, чем резать, способы монтажа

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

  • Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
  • Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;
  • Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
  • Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
  • Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
  • Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Одна из форм исполнения вакуумного подъемника

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

  • Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
  • Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

  • Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков;
  • Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

Правильное и неправильное крепление панелей

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления. Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Правила вертикального монтажа сэндвич-панелей – закладка герметика ОБЯЗАТЕЛЬНА с обеих сторон

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

Установка панелей горизонтально

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.

Посмотреть как правильно нужно монтировать панели можно на видео ниже:

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей. Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

all-for-remont.ru

Крепеж для Строительных Систем : Крепеж для Строительных Систем

Описание

Профессиальный монтажный        комплект для сэндвич панелей  «КРЕПСС» — инновационная разработка для крепления предметов, оборудования и инженерных систем на стены из сэндвич панелей.

В настоящее время широкое распространение на строительном рынке получили стеновые сэндвич-панели. Неоспоримые преимущества — это возможность быстрого монтажа, низкая теплопроводность, эстетичный внешний вид. Наряду с этими преимуществами существует огромный недостаток — на стены такого здания невозможно закрепить предметы тяжелее одного килограмма, так как толщина металлической обкладки сэндвич-панели составляет всего 0,2 мм.

Всем привычный дюбель гвоздь, применяемый в кирпичных или бетонных стенах,  в таком изделии не будет иметь надежной фиксации, а под нагрузкой деформирует отверстие в обкладке и, в конце концов, сорвется.

На сегодняшний день  применяют  следующее решение — к примеру, необходимо на стене из сэндвич-панели закрепить уголки для блока кондиционера, для этого:



— в подготовленное сквозное отверстие в панели вставляется болт;

— с внутренней стороны стены болт усиливается пластинами, уголками или другим профильным прокатом для предотвращения деформации металлической обкладки сэндвич-панели и вырыва болта;

— снаружи на болт одевается уголок и закручивается гайка.

Затем для эстетики это все необходимо покрасить в цвет стены.

В итоге:

— нагромождение в виде кусков металлических пластин;

— лишние трудозатраты при монтаже на подготовку и покраску усиливающих элементов, увеличивающие время монтажа и, соответственно, его стоимость.

Но самый большой недостаток для владельца здания при таком креплении — это «мостик холода». В зимнее время вы будете наблюдать изморозь на внутренней части болта, затем конденсат и как следствие коррозия с подтеками ржавчины на стене.

Со временем такой крепеж придет в негодность, потребует замены и  испортит внешний вид стеновой панели.



Наше решение КРЕпеж для Строительных Систем — КРЕПСС, который полностью исключает все приведенные выше недостатки. Имеет достойный  внешний вид, после установки  не требует применения заглушек, нащельников и т.п. Не нарушит эстетический вид панели. Позволит сократить время и Ваши средства на монтаж.  Но самое главное — не оставляет никаких шансов для образования «мостика холода».





Секрет в его конструкции  сейчас рассмотрим.

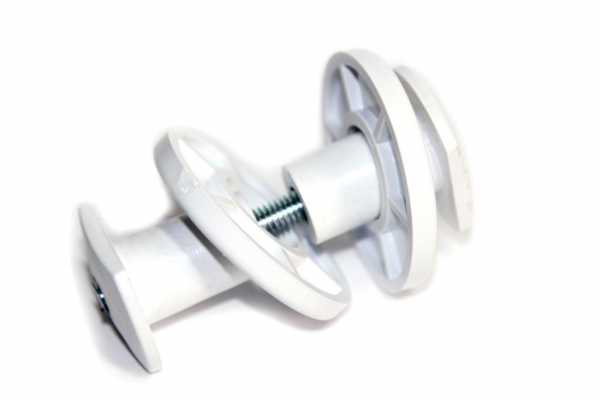

Монтажный комплект состоит из 4-х изделий: «глухой» и «проходной» гаек и двух шайб.

Главные элементы крепежа представляют собой пластиковое изделие по форме напоминающей гриб, в которые «заплавлены» металлические гайки.





На шляпке одного изделия есть сквозное отверстие под выход шпильки и называется «гайка проходная»

Шляпка второго грибка не имеет сквозного отверстия и называется

 «гайка глухая»

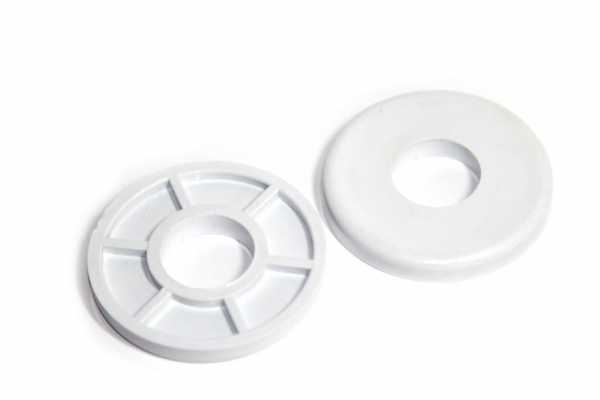

Две одинаковые по форме шайбы наружным диаметром 55мм, внутренним 21мм и

толщиной 7 мм с гладкой лицевой стороной и ребрами жесткости с внутренней





«КРЕПСС» изготавливается из высокопрочного модифицированного АБС пластика и имеет широкий диапазон эксплуатационных температур от -60 С до +113 С.

Технология монтажа комплекта «КРЕПСС» не отличается по своей сути от рассмотренного выше примера. Уникальность крепежа «КРЕПСС» в универсальности, его используют на сэндвич панелях из любого наполнителя (pir, pur, минеральная вата) и любой толщины, остается лишь отрезать шпильку по длине.

Вентилируемый фасад на сэндвич панель. Как закрепить?

Как закрепить профиль для вентилируемого фасада на сэндвич панель? Таким вопросом задаются немногие т.к. сэндвич панель уже имеет законченный внешний вид. Но если появляется такая необходимость, монтажный комплект профессионального крепежа «КРЕПСС» — единственный выход. Закрепите направляющий профиль для вентилируемого фасада на этот крепеж.

Вид монтажного комплекта «КРЕПСС»

закрепленного на сэндвич панели на внутренней и внешней части стены.





На фото справа видны торчащие концы шпилек на которые остается прикрутить профиль и отпилить выступающие части шпильки



Мобильные здания и вахтовые бытовки из сэндвич панелей.

 В мобильных зданиях и бытовках для вахтовых поселков предметы интерьера и оборудование фиксируются на стенах во избежание опрокидывания и порчи при перемещении вагончиков в места передислокации.

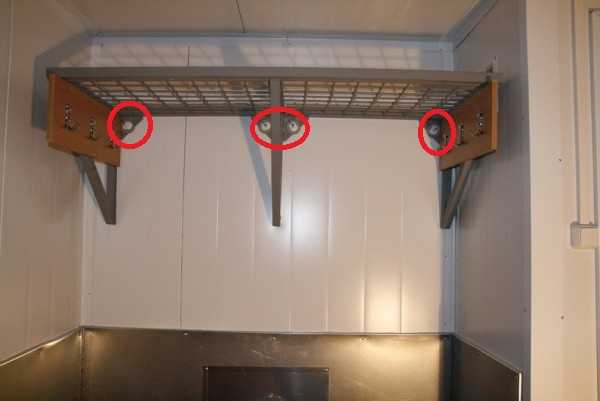

Примеры применения крепежа в мобильных зданиях.

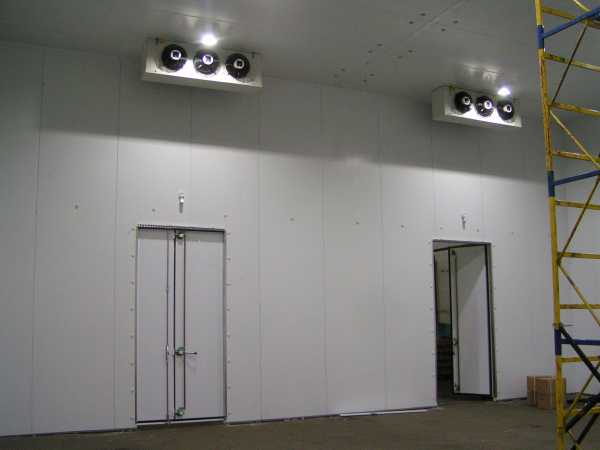

Холодильные склады из сэндвич панелей.



Для сохранения полезного пространства внутри холодильной камеры, во избежание монтажа дополнительных поддерживающих колонн, рекомендуем «подвешивать» потолочные панели на шпильки к фермам, закрепив в потолочном сэндвиче «глухую гайку» и шайбу комплекта «КРЕПСС».







almafort.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
