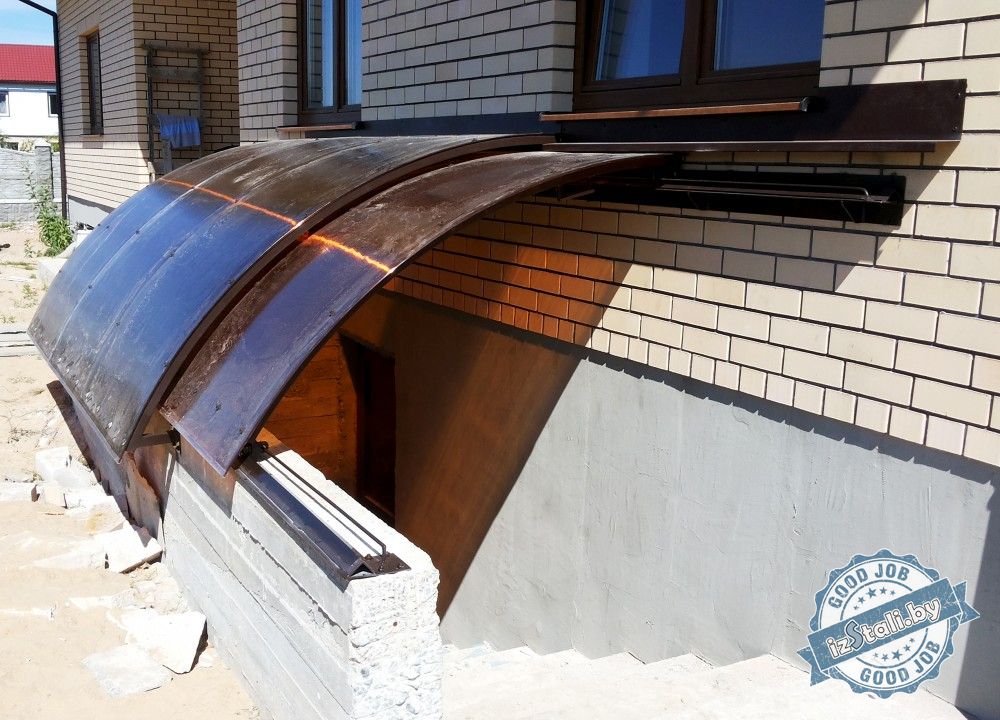

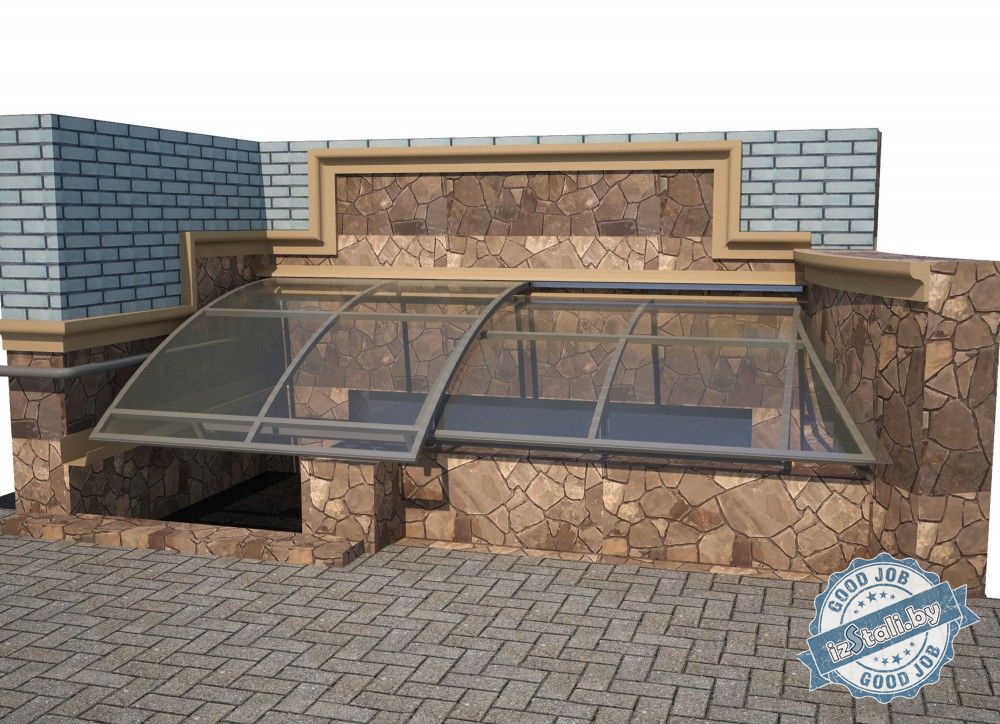

Стеклянный козырек над цоколем
Стеклянный козырек над цоколем обеспечивает стильное дополнение к любому дому с дополнительным преимуществом дополнительного пространства и укрытия.
Системы стеклянных козырьков над цоколем
Наши применяемые системы козырьков из стекла подходит для использования как в коммерческих целях, так и в быту. Мы обеспечиваем безопасность не только закаленным ламинированным стеклом 6-52 мм, но и с использованием высококачественной фурнитуры из нержавеющих материалов марки Ansi 316, для наружного применения.
Материалы и технические данные
Максимальный вылет стеклянного козырька с точечными креплениями может составлять 2 метра. Стекло крепится на месте при помощи тяг и точек прикреплённых из нержавеющей стали прикреплённых к стене. В зависимости от габаритов используется либо 6+6, 8 + 8, либо 10 + 10, 12 мм закаленное и ламинированное стекло. В основном этот тип козырьков выполняется из прозрачного стекла, но можно использовать также непрозрачное или тонированное стекло (зеленое, бронзовое, серое). Очень важно, чтобы отверстия в стекле были в правильном размере и на правильном расстоянии от краев стекла. Стеклянный навес фиксируется с помощью фиксации точек к стеклу и стене. Стеклянный козырек над цоколем устойчив к давлению и ветровым нагрузкам. Такие конструкции полностью безопасны и прослужат Вам не один год. Для заказа козырька Вам необходимо связаться указанным телефонам на сайте.
Площадь остекления:
27 м2
Система:
Фурнитура для стеклянных козырьков из нержавеющей стали, стекло прозрачное закалённое триплекс 6.2.6.
Бесплатная консультация технического специалиста
Обработка проектаРасчёт стоимостиЗаключение договораИзготовление конструкцийМонтаж конструкцийКонтакты
Обратный звонок
Оставьте заявку – мы свяжемся с Вами в течении 10 минут
Я ознакомился (-лась) с правилами передачи и обработки данных и согласен (-на) с ними
Как правильно уложить первый венец сруба и чем заделать зазор над фундаментом?
Как известно, в деревянном домостроении мелочей не бывает. Дерево — материал благодарный, но небрежного отношения не прощает. Даже самый, казалось бы, малозначительный элемент конструкции может как продлить, так и сильно сократить жизнь сруба
Одним из таких «элементов» является зазор под двумя параллельными бревнами в первом, окладном венце сруба. Он образуется за счет того, что пара продольных бревен (лежней) опираются всей плоскостью на фундаментную ленту, а два других — поперечных — перекрывают их, как бы зависая на некотором расстоянии от фундамента. О заполнении этого пространства и пойдет речь. Но для начала рассмотрим монтаж обвязки сруба в целом.
Монтаж обвязки
Для нижнего венца используют самые толстые бревна, желательно из особо прочных, стойких к гниению лиственницы или дуба; век сосны, даже тщательно обработанной для повышения влагостойкости, будет сравнительно недолгим. Стены должны быть в обязательном порядке отсечены от фундамента двумя-тремя слоями рулонной битумной гидроизоляции, которая не допустит подъема в древесину капиллярной влаги из бетона. Предварительно ленту можно покрыть битумной мастикой.
Сооружая фундамент дома, необходимо позаботиться об устройстве отмостки. Она не только снижает гидронагрузку на его подземную часть, но и защищает от намокания и загрязнений цоколь, а также нижние венцы сруба
Как правило, под лежни из сосны помещают пропитанную антисептиками подкладную доску (желательно лиственничную или дубовую) толщиной 50 мм и шириной примерно на 10 см меньше, чем диаметр бревна. Такая доска, особенно при невысоком цоколе, будет первой принимать на себя все негативные воздействия, предохраняя низ сруба от ускоренной порчи, а также при необходимости упростит замену обвязки или ремонт фундамента. Если окладной венец изготовлен из лиственницы или дуба, в подкладной доске как защитной прослойке надобности нет. Однако в технологическом плане она может быть очень полезной.
Так, в европейском деревянном домостроении принято, чтобы бревна первого венца слегка выступали за плоскость фундамента (примерно на 2 см). Отлив в этом случае не ставят, так как атмосферная влага, стекая со стен, не попадает на цоколь. В наших условиях, когда цоколь обычно утепляют, а следовательно, еще и отделывают, его толщина образует выступ — цокольную полку, которая нуждается в монтаже отлива. А крепить его лучше всего именно к подкладной доске: поскольку она ýже стенового бревна, вода сверху не сможет затекать под отлив. К тому же это гораздо удобнее. Ведь при фиксации отлива к бревну будет довольно сложно обойти угловые перерубы (понадобится выкраивание фигурных козырьков), а щель на стыке со стеной придется герметизировать.
Помимо того, использование подкладной доски позволяет выровнять мелкие дефекты на поверхности фундамента, а если он имеет небольшой уклон, допустимо выставить доску по горизонтали, подложив под нее фанеру. Все щели между основанием, фанерными листами и доской следует тщательно запенить. Важный момент: к подкладной доске нельзя крепить ветрозащиту перекрытия, так как это чревато продуванием и промерзанием пола в доме. Правильное решение — установить опорные балки выше уровня доски и зафиксировать изоляционную пленку на стене, прижав ее бруском.
Стремясь как можно лучше предохранить подкладную доску от разрушения, некоторые застройщики оборачивают ее в рубероид или густо промазывают битумом. Эффект будет обратным: в такой «оболочке», лишенная возможности дышать, древесина сгниет еще быстрее. Кроме того, спорной является рекомендация крепить доску к основанию анкерами: если она потребует замены, приподнять домкратами сруб на несколько сантиметров и просто вытащить ее не получится — придется либо вывешивать дом на бóльшую высоту, либо извлекать ее по частям, выбивая стамеской, и частями же ставить новую. По сути, смысла в фиксации доски к фундаменту нет, так как она будет прижата всей массой стен, и никакое смещение ей не грозит.
Узел соединения деревянной стены с фундаментом
Независимо от того, используется подкладная доска или нет, чтобы лежни прилегали к основанию максимально плотно, их стесывают на 4–5 см и кладут на межвенцовый уплотнитель. Стесанную поверхность следует не менее трех раз промазать антисептиком. Понятно, что если уложить поверх перекрывные бревна, под ними появится просвет высотой примерно в половину диаметра бревна. Его нужно закрыть, притом сделать это без мостиков холода и щелей, куда может затекать вода.
Для проветривания пространства под домом служат продухи — специальные отверстия диаметром 100–150 мм, располагаемые по одному на 2–3,5 м стенки цоколя. Оптимальная высота продухов для средней полосы России — не менее 60 см от земли. От проникновения в подполье грызунов их защищают сеткой
Способы заполнения зазоров
1. Самый надежный в плане долговечности вариант — заложить зазоры кирпичом марки М120–150. Делать это надо через год, когда постройка даст основную усадку, а пока они послужат для вентилирования конструкции сруба.
2. Еще один способ — заполнить «брешь» располовиненным вдоль отрезком бревна, так называемой замятиной. Несмотря на пропитку антисептиком и укладку на посмоленную паклю, срез, раскрывающий глубокие слои заболони, значительно повышает уязвимость древесины перед неблагоприятными факторами, особенно это касается гнили и плесневых грибов. Устанавливают замятины одновременно с возведением сруба, изготавливая их из материала с тем же уровнем влажности, так как усаживаться они должны равномерно с венцами. Вместо полубрёвен используют также деревянные бруски; и те и другие укладывают с уплотнением стыков. Несущим элементом замятина не является, так что со временем может быть безболезненно заменена.
Закладка зазора кирпичом
Замятина под перекрывным бревном
Чтобы обвязка сруба и проложенный под ним уплотнитель меньше страдали от стекающей со стен воды, косого дождя и снега, над нижним венцом нередко закрепляют металлический козырек. Получается своего рода цокольная планка, только поднятая над фундаментом на высоту одного бревна
3. Практикуется и такой способ заполнения зазоров, как бетонирование. Перекрывное бревно оборачивают двумя слоями рубероида, прихватывая его степлером, сколачивают опалубку и заливают смесь. Более технологичное решение — сразу отлить фундамент, две противоположные стороны которого доведены до уровня перекрывных бревен. Щели в углах, где концы лежней прилегают боком к завышенной бетонной стенке, должны быть заполнены раствором. Для этого подогнанный по месту лежень аккуратно приподнимают, защищают рубероидом, поверхность фундамента обеспыливают и грунтуют, после чего бревно опускают и аккуратно, чтобы не допустить его сдвига, бетонируют стык. Чтобы в результате отливка точно повторяла округлость бревна, бетон следует хорошо утрамбовать. Для дополнительной защиты лежня от затекания под него воды верхнюю кромку фундамента можно срезать болгаркой под углом примерно 45⁰. Тогда внешний край бревна будет слегка заступать за срез, не давая стекающей по стенам воде увлажнять нижнюю, стесанную поверхность лежня.
Фундамент с разноуровневыми стенками
Срез кромки фундамента
Существует способ укладки обвязочного венца, при котором просвет под перекрывными бревнами отсутствует как таковой. В данном случае лежни стесывают наполовину. Такие полубрёвна в основании избы в старину назывались завалинами, поскольку для утепления низ сруба в этом месте отсыпали землей. Получалась та самая завалинка — уступ у стены, который накрывали досками и использовали как скамейку. Перекрывают располовиненные лежни бревнами, подтесанными на 4–5 см, так как они тоже должны плотно прилегать к фундаменту. Проблема заполнения просвета, таким образом, снимается. Однако возникает другая: дерево с обнаженными внутренними слоями сильно теряет в устойчивости к влаге и биологическим поражениям. Так что обвязку следует изготавливать исключительно из лиственницы или дуба. Венец подобного типа из сосны, даже если он как следует, в несколько приемов, промазан антисептиком, прослужит гораздо меньше, чем тот, где лежни только немного подтесаны, а перекрывные бревна оставлены в целости.
Wendell Burnette architects в Аризоне расширяется между цоколем и навесом викторианский дом забирает форма в колорадо
06 мая 2023 г.
desai Chia architects вплетает пейзаж в свой почерневший деревянный дом в Роксбери 03 мая 2023 г.
28 апреля 2023 г.
Мобильная «студия Maxon» архитекторов Олсона Кундига катится в лес по железнодорожным путям «дом среди сосен» в украине12 мая 2023
зубчатые свесы деревянного коттеджа парят над озерным пейзажем в канаде11 мая 2023
Студия МАХНО переосмысливает лунные пейзажи для своего дома у озера в украине11 мая 2023 г.
Проект реконструкции в Токио представляет внутреннюю планировку деревянного дома в виде спиралиБИБЛИОТЕКА ПРОДУКЦИИ
разнообразная цифровая база данных, которая служит ценным руководством для получения сведений и информации о продукте непосредственно от производителя и служит богатый ориентир в разработке проекта или схемы.
НОВОСТИ АРХИТЕКТУРЫ
14 мая 2023 г.
18-я Венецианская архитектурная биеннале откроет свои двери для публики 20 мая 2023 года. перфорированная крыша, выступающая из земли, «хома вагия» предполагает продолжение местности.
соединения: +1020
12 мая 2023 г.
защищенные от стихийных бедствий «переходные школы» в подверженной циклонам Бангладеш обеспечивают доступное образованиедеревянные оконные проемы обеспечивают достаточное количество естественного света и вентиляции в классных комнатах, легко закрываются во время циклонов для защиты «Архитектура и власть в Западной Африке» — это совместная выставка Венецианской биеннале и V&A.
контакты: +370
designboom всегда к вашим услугам
milan, new york, beijing, tokyo, с 1999 г.Навес, внутренняя дверь, прозрачная дверь, цоколь и рым-болт Selangor, Куала-Лумпур (KL), Пучонг, Малайзия Производитель, дистрибьютор, поставщик
Поделиться:
Категория: Напольный промышленный корпус IP55 (CM)
Навес, внутренняя дверь, прозрачная дверь, цоколь и рым-болт
Материал
- Корпус и дверь — низкоуглеродистая сталь толщиной 2,0 мм.
- Цоколь (черный) – низкоуглеродистая сталь толщиной от 2,0 до 3,0 мм.
- Монтажная пластина – оцинкованная сталь толщиной 2,0–3,0 мм.
– Поверхность с полиэфирным порошковым покрытием, текстура RAL7032, бежевый цвет CVS.
– В комплекте с монтажной пластиной (регулируемой по глубине).
– С-образные направляющие, приваренные с обеих сторон внутреннего корпуса, для крепления аксессуаров.
– Двойной желоб на дверной раме для повышения жесткости и предотвращения попадания воды при открытой двери.
– Съемные дверные направляющие обеспечивают гибкость и жесткость.
– Одна дверь реверсивна для правого или левого открывания.
– 3-точечная система запирания.
– Дополнительные элементы – болт с проушиной, цоколь, навес, внутренняя дверь, прозрачная дверь и вентилятор / фильтр / дождевик.
Наш стандартный размер
№ | МОДЕЛЬ | РАЗМЕРЫ (ММ) | № | КРЕПЛЕНИЕ ПЛАСТИНА | НИЖНЯЯ ОТВЕРСТИЕ САЛЬНИКА | НАВЕС | ВНУТРЕННИЙ | ПЕРСПЕКС | ПЛИНТУС |
1 | см 148/40 | 1400 х 800 х 400 | 1 | 1316 х 716 | 540 х 180 х 1 | КПМ8040 | ID148 | ID148 | ПЛ 84/100 |
2 | СМ 1410/40 | 1400 х 1000 х 400 | 2 | 1316 х 916 | 690 х 180 х 1 | КПМ10040 | ID1410 | ID1410 | PL104/100 |
3 | см 168/40 | 1600 х 800 х 400 | 1 | 1516 х 716 | 540 х 180 х 1 | КПМ8040 | ID168 | ID168 | ПЛ 84/100 |
4 | СМ 1610/40 | 1600 х 1000 х 400 | 2 | 1516 х 916 | 690 х 180 х 1 | КПМ10040 | ID1610 | ID1610 | PL104/100 |
5 | СМ 1612/40 | 1600 х 1200 х 400 | 2 | 1516 Х 1116 | 360 х 180 х 2 | КПМ12040 | ID1612 | ID1612 | PL124/100 |
6 | см 188/40 | 1800 х 800 х 400 | 1 | 1716 х 716 | 540 х 180 х 1 | КПМ8040 | ID188 | ID188 | ПЛ 84/100 |
7 | СМ 1810/40 | 1800 х 1000 х 400 | 2 | 1716 х 916 | 690 х 180 х 1 | КПМ10040 | ID1810 | ID1810 | PL104/100 |
8 | СМ 1812/40 | 1800 х 1200 х 400 | 2 | 1716 Х 1116 | 360 х 180 х 2 | КПМ12040 | ID1812 | ID1812 | PL124/100 |
9 | см 208/40 | 2000 х 800 х 400 | 1 | 1916 Х 716 | 540 х 180 х 1 | КПМ8040 | ID208 | ID208 | ПЛ 84/100 |
10 | см 2010/40 | 2000 х 1000 х 400 | 2 | 1916 х 916 | 690 х 180 х 1 | КПМ10040 | ID2010 | ID2010 | PL104/100 |
11 | см 2012/40 | 2000 х 1200 х 400 | 2 | 1916 Х 1116 | 360 х 180 х 2 | КПМ12040 | ID2012 | ID2012 | PL124/100 |
