Фасадные кассеты – металлические изделия, предназначенные для наружной облицовки стен. Кассеты изготавливаются из тонколистовой оцинкованной стали с полимерным покрытием «Полиэстер», а также с порошковым покрытием. Как правило для производства такого вида продукции используют оцинкованную сталь толщиной от 0,5 мм до 1,5 мм. Фасадные кассеты METAL SYSTEM GROUP прошли все испытания и полностью соответствуют строительным нормам и правилам.
Назад
Далее
ДОСТОИНСТВА ФАСАДНЫХ КАССЕТ
Фасадные кассеты не зря пользуются большой популярностью в строительстве.
Причина тому кроется в преимуществах данного материала, к которым можно отнести:
- Долгий срок службы, прочность и надежность такой облицовки.
- Относительную простоту сборки. Процесс монтажа подобных кассет производится достаточно быстро и не требует привлечения большого количества специалистов.
- Фасадные кассеты хорошо защищают стены постройки от неблагоприятных погодных условий: ветра, влаги, солнечного излучения.
- Данный вид облицовки относится к пожароустойчивым материалам, кроме того, он хорошо переносит морозы и перепады температур.
- Фасадные кассеты, благодаря малому весу, дают совсем небольшую нагрузку на стены здания.
- Под элементами конструкции вы можете проложить дополнительный слой тепло- и гидроизолирующих материалов, обеспечив уют внутри помещений.
- Идеально ровные и гладкие фасадные кассеты способны замаскировать все погрешности стен постройки.
ВИДЫ ФАСАДНЫХ КАССЕТ
Металлокассеты делятся на два вида: без замка (открытое крепление) и с замком (скрытое крепление). Кроме этого для облицовки углов зданий применяют специальные угловые кассеты из металла.

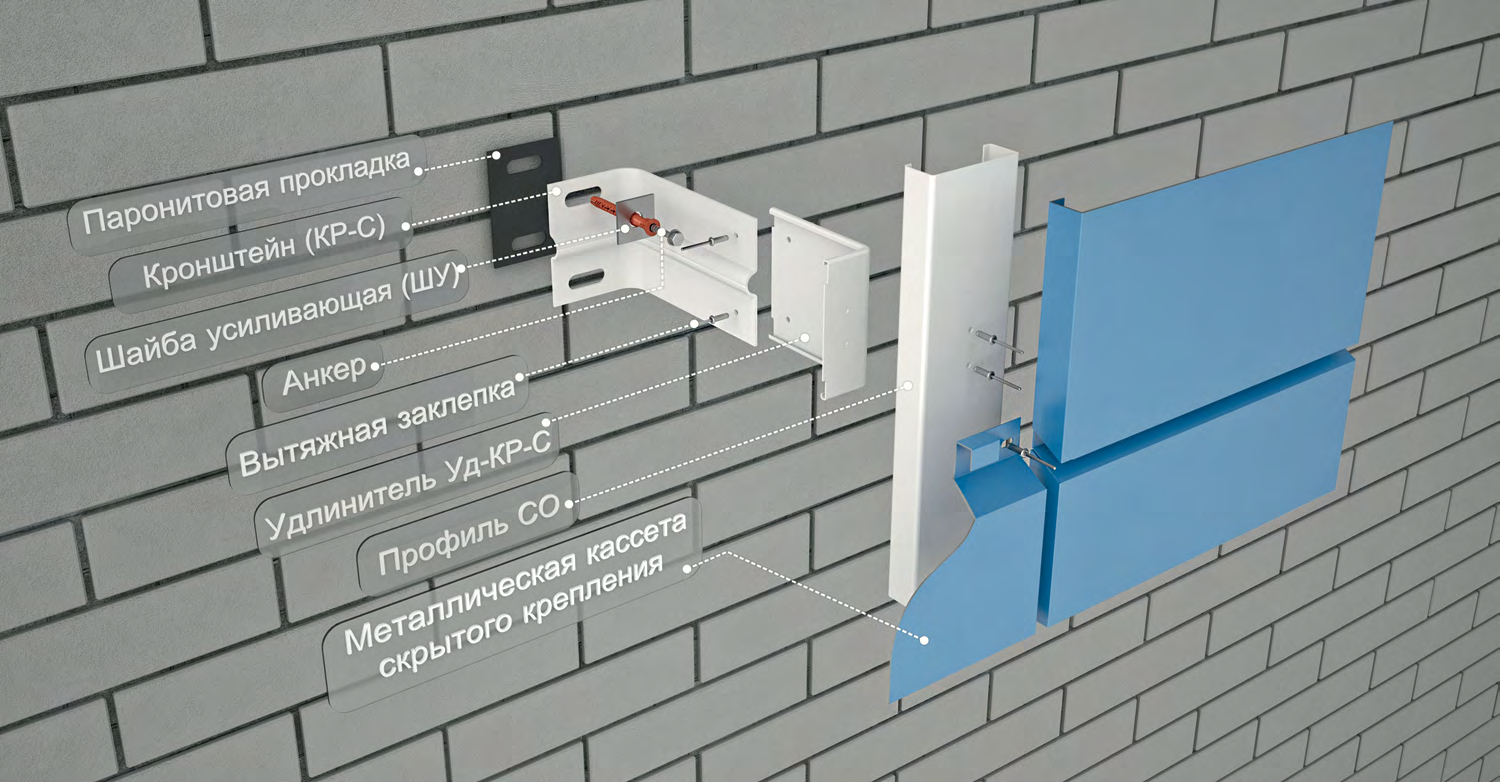

Кассеты ФК-200/60 со скрытым способом крепления.
Кассета загнута таким образом, что после монтажа крепёжные элементы остаются скрытыми.
Кассеты ФК-200/90, как и ФК-200/60, имеют скрытый способ крепления. Главные отличия — все грани кассеты загнуты под углом 90 градусов, имеются сливные отверстия под конденсат, а также отверстия в углах для снятия напряжения металла.
Кассеты ФК-100 с видимым способом крепления.
Края для крепления выгнуты наружу, для удобства монтажа выполнены монтажные отверстия. Для облицовки фасада такими кассетами не требуется рустовая полоса, окраска профиля в цвет фасада, стартовая планка. Это позволяет заказчику сэкономить средства.
ПОРЯДОК ОБУСТРОЙСТВА ВЕНТИЛИРУЕМОГО ФАСАДА
Визуализация
Первое, что нужно сделать, это визуализировать будущий фасад здания. Наши специалисты помогут правильно подобрать размеры, толщину, цвет, раскладку кассет на фасаде с учётом всех ваших пожеланий.
Замер
Есть два пути замера фасада здания: первый простой и наиболее дешёвый способ — обмерить фасад рулеткой (в случае, если здание малоэтажное). Второй способ — геодезическая съёмка. Она учитывает вертикальные и горизонтальные отклонения от планового чертежа стен и проёмов. Геодезия гарантирует максимальную точность расчёта навесной фасадной системы и фактического расхода материала.
Проектирование
При проектировании учитываются показатели предварительных испытаний, СНИПы, сейсмичность и ветровой район. На основании прочностного расчёта определяется итоговая монтажная схема вентфасада. Прописываются специфические узлы: прямые и угловые части, парапетные крышки, цокольная часть, узлы примыкания к проёмам. На отдельных листах показываются все плоскости с указанием используемых элементов и учётом швов. Полученную визуализацию сверяют и при необходимости корректируют колористическое решение. Конечной составляющей проекта навесного фасада является список всех элементов с указанием артикулов, размеров, количества и цветов.
Поставка комплектующих
Как производитель, который уже много лет успешно работает на рынке производства и поставки вентилируемых фасадов, мы предлагаем укомплектовать и поставитиь на Ваш обьект всё необходимое для проведения монтажно-строительных работ. Большим плюсом нашей компании можно считать высокое качество нашей продукции, соблюдение сроков поставки, демократичность цен и профессионализм каждого из сотрудников нашей команды.
Монтажные работы
Наша компания готова выполнить не только поставку комплектующих, но и работы по монтажу вентилируемого фасада «под ключ»
| www.budimpex.ru – наш новый сайт.
Оборудования для производства фасадных кассет типа „Liberta” Введение Предлагаем простое надежное универсальное оборудование для производства качественных фасадных кассет типа „Liberta” –
кассет К-100 и К-200, которые могут быть использованы при строительстве объектов общего пользования для наружной отделки стен и устройства подвесных потолков (К-100 в различных модификациях). Внимание!!!!! Ниже дано описание комплектов оборудования для производства кассет К-100 и К-200. Вы можете посмотреть фотографии зданий с фасадами из каccет “Liberta” Оборудование для изготовления кассет К-100
Срок производства комплекта оборудования – 4 недели. Параметры производства кассет К-100
Вы можете посмотреть технологический маршрут изготовления кассет К-100 Вы можете посмотреть диафильм с описанием технологии изготовления кассет К-100 Характеристики кассет К-100
Оборудование для изготовления кассет К-200 (гибльотины, гибочные станки и раскройный стол те же, что и для изготовления кассет К-100)
Параметры производства кассет К-200
Вы можете посмотреть технологический маршрут изготовления кассет К-200 Характеристики кассет К-200
Дополнительная информация по оборудованию В составе комплекта оборудования предоставляется: – комплект инструментов необходимых для обслуживания оборудования, – инструкции на установку, наладку и запуск оборудования, – технология производтва кассет, – инструкции на обслуживание оборудования, – учебный видеофильм на компакт диске (или на кассете). – чертежи столов для самостоятельного изготовления, в случае, если вы закажите только штампы без столов. Вся документация на русском языке. Докуметация предоставляется на бумажном носителе – 1 экз. и на компакт диске (для распечатки) – 1 экз. Внимание! Для увеличения производительности оборудования мы можем спроектировать и изготовить вырубной штамп с механическим приводом, на котором без применения физического усилия можно будет вырубать угол заготовки за одну операцию. При работе с рулонной сталью следует дооснастить комплект ручным разматывающим барабаном Можно изготовить нестандартные гибочные станки по Вашему заказу. На станке SF-20 гибку заготовок длиннее 1500мм приходится производить двум чел., поэтому при работе с такими заготовками рекомендуем использовать станки с электроприводом. Можно изготовить нестандартные гибочные станки по Вашему заказу. Гибочные станки SF-10 расчитаны на гибку материала до тольщины 1,5мм. Однако, ширина полки имеет значение. Чем уже полка, тем труднее ее согнуть. Гибка полок шириной 15 мм и более на материале толщиной до 1,5мм не вызывает никаких проблем. Гибка полок шириной 8 – 9мм уже не может быть при материале толще 1,2 мм. При гибке полки шириной 4-5мм уже невозможно гнуть (на полной ширине станка) материал толще 1 мм. При этом, если речь идет о станке шириной 1,5м это еще возможно, хотя и трудно. А на станке шириной 2 м такую полку ( 4-5мм ) невозможно согнуть без деформации (т.е. по краям она согнута, а в середине не догнута). На кассетах типа К-200 есть одна такая полка. Причем, возможность гибки зависит от длины полки. Можно изготовить нестандартные гибочные станки по Вашему заказу. Примечание.Гибочный станок перенастраивается только на гибку определенного размера кассет, т.е. перенастраивается 1 раз на гибку всей партии кассет определенного размера. А для каждого типа гибки необходимо лишь настроить базирующее приспособление, что занимает около 1 – 3 минут. Если производится гибка партии кассет из 20 шт. одного размера, то на переустановку базирующего приспособления потребуется время: 10 гибок х 1,5 мин = 15 мин, а чистое время операции гибки всех кассет (20шт.) займет: 20шт. х 10 гибок х 0,5 мин = 100 мин.Тогда полное время гибки 20 шт. кассет вместе с переустановкой баз займет: 100мин + 15 мин = 115мин (2 часа) Видно, что доля времени переустановки баз не очень существенна. Отличие автоматического гибочного станка от ручного
варианта заключается в том, что процесс гибки происходит
автоматически, оператору достаточно с пульта ввести – тип
кассеты и тип гибки, и затем только вкладывать под ножи
заготовки и нажимать кнопку “пуск”. Достоинство предлагаемого комплекта штампов – универсальность. Если вы захотите изменить размеры, или даже тип замка, то это можно будет сделать немедленно, лишь изменив настройку штампов! Гильотины, которые мы обычно поставляем (цены без столов): Дополнительная информация по технологии производства Мы рекомендуем нашим клиентам изготавливать кассеты из
плоской листовой стали т. Комплект оборудования для производства кассет К-200 из рулонной стали. Характеристики изготавливаемых кассет К-100 и К-200
Состав оборудования и оснастки: При работе с листовой сталью не нужны разматывающий барабан и правильное устройство. Гибочный станок F-15 автоматич. с максимальной шириной гибки – 1500 мм
Усиленный, расчитанный на гибку стальных листов до 1,2 мм.
Управление станком с пульта по программе.
Зажим стальных листов механический, управление с пульта, зажим с блокировкой. Установка для раскроя листов металла состоит из: В рамках контракта предоставляется планировка, технология производства кассет, инструкции по эксплуатации оборудования. Вся документация предоставляется на русском языке, в бумажном и в электронном виде на диске. Оборудование для производства монтажного профиля фасадных кассет Для монтажа кассет можно использовать “омега-профиль”. Его можно изготавливать на обычном гибочном станке,например, на станке американской фирмы “TAPKO”. Длина профиля при этом будет не более 3 м.
[нажмите на фотографию, чтобы ее увеличить]
Особенности монтажа кассет “Liberta” [нажмите на чертеж, чтобы его увеличить] Порядок утепление фасада здания с применением кассет “Liberta” 1.  – Крепление Зет-профилей к стене здания. Крепление профилей производится в горизонтальном положении. Толщина материала (сталь) профиля – 1,0 – 1,2 мм. * 2. – Укладка минватного утеплителя в промежутки между Зет-профилями. Следует уложить плиту в нижний карман образованный Зет-профилем, далее вложить в промежуток между верхним и нижним профилями, обеспечив плотное прилегание к верхнему профилю. ** 3. – Установка изолирующих пластин. Нижний край пластины следует ввести между наполнителем и полкой нижнего Зет-профиля, далее, прижимая пластину в направлении “к стене” опустить ее, чтобы верхний загиб пластины вошел в зацепление с полкой верхнего “Зет”-профиля. 4. – Крепление вертикальных “Омега”-профилей – несущих для кассет “Либерта”. Крепление производить с помощью саморезов к полкам Зет-профилей. Расстояние по горизонтали между “омега”-профилями выбирается исходя из размера ширины кассет, которые затем будут крепиться к “омега”-профилям.  *** 5. – Крепление кассет “Либерта” к “Омега”-профилям. Крепление производить с помощью саморезов к полкам “Зет”-профилей. Точные зазоры между кассетами устанавливаются при помощи калибров, в процессе крепления кассет. Эти расстояния одинаковы как по горизонтали, так и по вертикали и равны около 20 мм. **** Примечания: *- Расстояние между очередными профилями по горизонтали отпределяется шириной минватных плит (300 – 600 мм). Это расстояние утанавливается в процессе монтажа с помощью специальных дистансов. Крепление производится подходящими крепежными элементами, обеспечивающими необходимую прочность крепления. Рекомендуемое расстояние креплений по горизонтали – 500 – 1000 мм. Это расстояние зависит от рассстояний крепления Зет-профилей по вертикали. ** – Допускается производить закладку утепления более дешевой, мягкой минватой в полиэтиленовых упаковках.  Обязательно, чтобы закладка была плотной, без просветов. Для этого закрепление минваты в карманах производить изолирующими пластинами профилированными по вертикали, это придаст пластинам дополнительную жесткость. *** – Способ крепления показан на рисунке. **** – Способ крепления показан на рисунке. Предложение на поставку фасадных кассет типа „Liberta” Фирма “Будимпекс Ф” готова изготовить по Вашему заказу и поставить кассеты К-100 и К-200. Предлагаем Вам познакомиться с нашими ценами.
|
Кассеты изготавливаются из стальных оцинкованных и окрашенных листов. В стандартном решении применяется сталь толщиной 1-1,2 мм, покрытая полиэфирным лаком.
Для производства кассет используется недорогие комплекты оборудования, состоящие из ручного разматывающего барабана, гильотины, специальных штампов, гибочного станка и мерного стола.
стали 1,2 мм (1500 мм), 1 шт.
кв., например 10 х 10 м
Программа, в зависимости
от установленного вида гибки, сама устанавливает необходимый
угол гибки с точностью до 0,5° угловых. В процессе гибок
программное устройство ведет учет произведенных гибок (по
видам) и учет количества произведенных кассет отдельно по
каждому типу кассеты (К-100 и К-200). В любой момент можно
проверить сколько кассет какого типа уже произведено. Для
обнуления счетчика кассет необходимо знать пароль.
к. листы имеют очень хорошую плоскостность, а размеры листов позволяют производить более экономный скрой, чем при использовании стали из рулонов. Всегда можно выбрать более подходящие размеры для раскроя, например: 3000 х 1500мм, или 2500 х 1000мм.
При изготовлении кассет из толстой рулонной стали возможна остаточная кризизна на готовых кассетах. Поэтому в этом случае рекомендуем предварительно произвести правку разматываемой рулонной стали на правильном устройстве.
Привод гибки кромок механический, управление с пульта. Задача угла гибки цифорвая с пульта. Точность задачи угла гибки – 0,5 (углового).
Размеры профиля могут быть следующие:
Измеритель листового металла (иногда пишется как «измеритель») указывает стандартную толщину листового металла для определенного материала.
По мере увеличения номера калибра толщина материала уменьшается.
Измерители толщины листового металла для стали основаны на весе 41,82 фунта на квадратный фут на дюйм толщины. Это известно как стандартный калибр производителей для листовой стали. Размеры листового металла обычно варьируются от 07 до 30, с номерами после 31 редко и без стандартных значений толщины.
Для других материалов, таких как алюминий и латунь, толщина будет другой. Таким образом, стальной лист 10-го калибра толщиной 0,1345 дюйма будет весить 41,82 * 0,1345 = 5,625 фунта на квадратный фут.
Примеры: 16 ga CRS составляет 2,5 фунта на квадратный фут. Для CRS 18 ga вес составляет 2,0 фунта на квадратный фут, а для CRS 20 ga вес составляет 1,5 фунта на квадратный фут.
СТАНДАРТНЫЕ ИЗМЕРИТЕЛИ ИЗ ЛИСТОВОГО МЕТАЛЛА
| Манометр | Сталь | Углеродистая сталь eh | Оцинкованная сталь | Нержавеющая сталь | Алюминий | Сталь (мм) |
|---|---|---|---|---|---|---|
| 07 | 0,179 | – | – | – | – | 4,547 |
| 08 | 0,165 | 0,1644 | 0,1681 | 0,1719 | 0,1285 | 4. 191 |
| 09 | 0,150 | 0,1495 | 0,1532 | 0,1563 | 0,1144 | 3.810 |
| 10 | 0,135 | 0,1345 | 0,1382 | 0,1406 | 0,1019 | 3,429 |
| 11 | 0,120 | 0,1196 | 0,1233 | 0,1250 | 0,0907 | 3,048 |
| 12 | 0,105 | 0,1046 | 0,1084 | 0,1094 | 0,0808 | 2,677 |
| 13 | 0,090 | – | – | 0,094 | 0,072 | 2,286 |
| 14 | 0,075 | 0,0747 | 0,0785 | 0,0781 | 0,0641 | 1,905 |
| 15 | 0,067 | – | – | 0,070 | 0,057 | 1. 702 |
| 16 | 0,060 | 0,0598 | 0,0635 | 0,0625 | 0,0508 | 1,524 |
| 17 | 0,054 | – | – | 0,056 | 0,045 | 1,372 |
| 18 | 0,048 | 0,0478 | 0,0516 | 0,0500 | 0,0403 | 1,219 |
| 19 | 0,042 | – | – | 0,044 | 0,036 | 1,067 |
| 20 | 0,036 | 0,0359 | 0,0396 | 0,0375 | 0,0320 | 0,9144 |
| 21 | 0,033 | – | – | 0,034 | 0,028 | 0,838 |
| 22 | 0,030 | – | – | 0,031 | 0,025 | 0,762 |
| 23 | 0,027 | – | – | 0,028 | 0,023 | 0,686 |
| 24 | 0,024 | – | – | 0,025 | 0,020 | 0,610 |
| 25 | 0,021 | – | – | 0,022 | 0,018 | 0,533 |
| 26 | 0,018 | – | – | 0,019 | 0,017 | 0,457 |
| 27 | 0,016 | – | – | 0,017 | 0,014 | 0,406 |
| 28 | 0,015 | – | – | 0,016 | – | 0,381 |
| 29 | 0,014 | – | – | 0,014 | – | 0,356 |
| 30 | 0,012 | – | – | 0,013 | – | 0,305 |
| 31 | – | – | 0,011 | – |
• Толщина выражается в дюймах, за исключением столбца мм (1 дюйм = 25,4 мм).
• Эта таблица предназначена только для справки, и настоятельно рекомендуется уточнить у местного поставщика, какие фактические значения толщины используются в вашем географическом регионе.
Похожие материалы
Eagle® Производство безопасных контейнеров типа I, оцинкованная сталь Шкафы для хранения кислот и коррозионно-активных веществ Eagle Manufacturing® Шкафы безопасности Eagle Manufacturing® HAZ-MAT
Кассетный потолок – CellCeiling
Представляем Вашему вниманию новинку производственного предприятия АМТТ — потолок металлический кассетный.
Эти изделия представляют собой металлические кассеты (гладкие или перфорированные) из алюминиевой или стальной ленты, которые монтируются с помощью Т-образных подвесных элементов.
Отличительной чертой данного типа потолков от Armstrong потолки является, в первую очередь, более привлекательный внешний вид, а также пожаробезопасность и влагостойкость. Чаще всего кассеты изготавливаются из окрашенной оцинкованной стали толщиной 0,45 мм. Стандартно белый, но благодаря нашей собственной линии порошковой окраски возможен любой цвет по каталогу RAL.
Стандартные размеры кассеты: 600 мм × 600 мм.
Размеры доступны по запросу: 300 мм × 300 мм и 600 мм × 1200 мм.
Кассета перфорирована на автоматической линии резки, диаметр перфорации 1,8 мм, манжеты по краю кассеты — 10 мм.
Цена
| Наименование | Цена в евро/шт. |
| 3,3 / 4,9 | |
| Потолочная панель 600×600 мм (Zn/ALL) (серый, черный, синий, шоколад, слоновая кость) | 90 486 3,5 / 5,1|
| Потолочная панель 600×600 мм (Zn) (текстура дерева) | 4,0 |
| Перфорация (1,8мм) потолочных панелей 600х600мм; | +50% |
| Потолочная панель 600×600 мм зеркало/золото | 8,7/9,3 |
Конструктивно кассетные потолки представляют собой достаточно простую подвесную конструкцию.
Он включает в себя регулируемые подвесы, направляющие и настенные уголки. Плиты по своей конструкции могут быть как сплошными листами, так и перфорированными. Второй вариант более практичен и применяется в помещениях, где требуется улучшенная система вентиляции.
Кассетная потолочная система с зажимом и укладкой
| Скрытая система Clip-in 1 — Подвесная спица 2 — 7 — Крепеж Clip-in Кассета 600×600, 300×300, 1200×600 | Видимая система Lay-in 1 — Cas диван 600×600, 300×300, 1200×600 2 — Несущий поперечный профиль 1200, 600 3 — Подвеска со спицами |
На сегодняшний день у нас есть как стальные, так и алюминиевые пластины минимум 6 оттенков. Среди них белый, серебристый металлик, хром, зеркальное серебро и другие. Кассетные металлические потолки имеют ряд преимуществ. Помимо высоких гигиенических показателей, они обладают отличной огнестойкостью, обеспечивая высокую надежность и долговечность.
