Выбор сечения кабеля - stroka.by

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Напомним: площадь круга S = 0,78d², где d - диаметр круга. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм², а алюминиевой - 2 мм².

При достаточно больших токах сечение провода выбирают по подключаемой мощности.

Обычно исходят из расчета мощности, что нагрузка величиной 1 кВт требует 1,57 мм² сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых проводов это 5 А на 1 мм²., для медных - 8 А на 1 мм². Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25 А, и для медного провода сечение должно быть не менее 3,2 мм². Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм² и т. д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных.

Например, если по расчетам нагрузки для меди нужна величина сечения 2,5 мм², то для алюминия следует брать 4 мм², если же для меди нужно 4 мм², то для алюминия - 6 мм² и т. д.


А вообще кабель лучше выбирать большего поперечного сечения, чем требуется, - вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

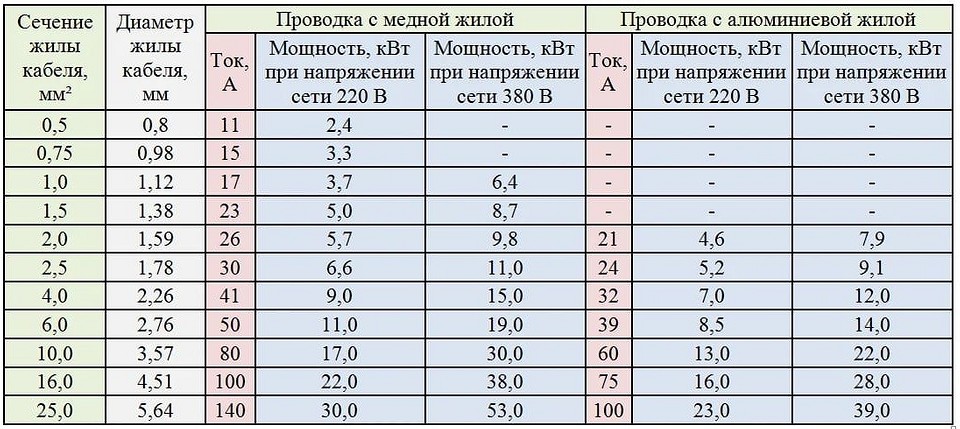

В таблицах приводится зависимость сечения кабеля, проводов и автомобильных гибких многожильных проводников в зависимости от силы тока и мощности нагрузки.

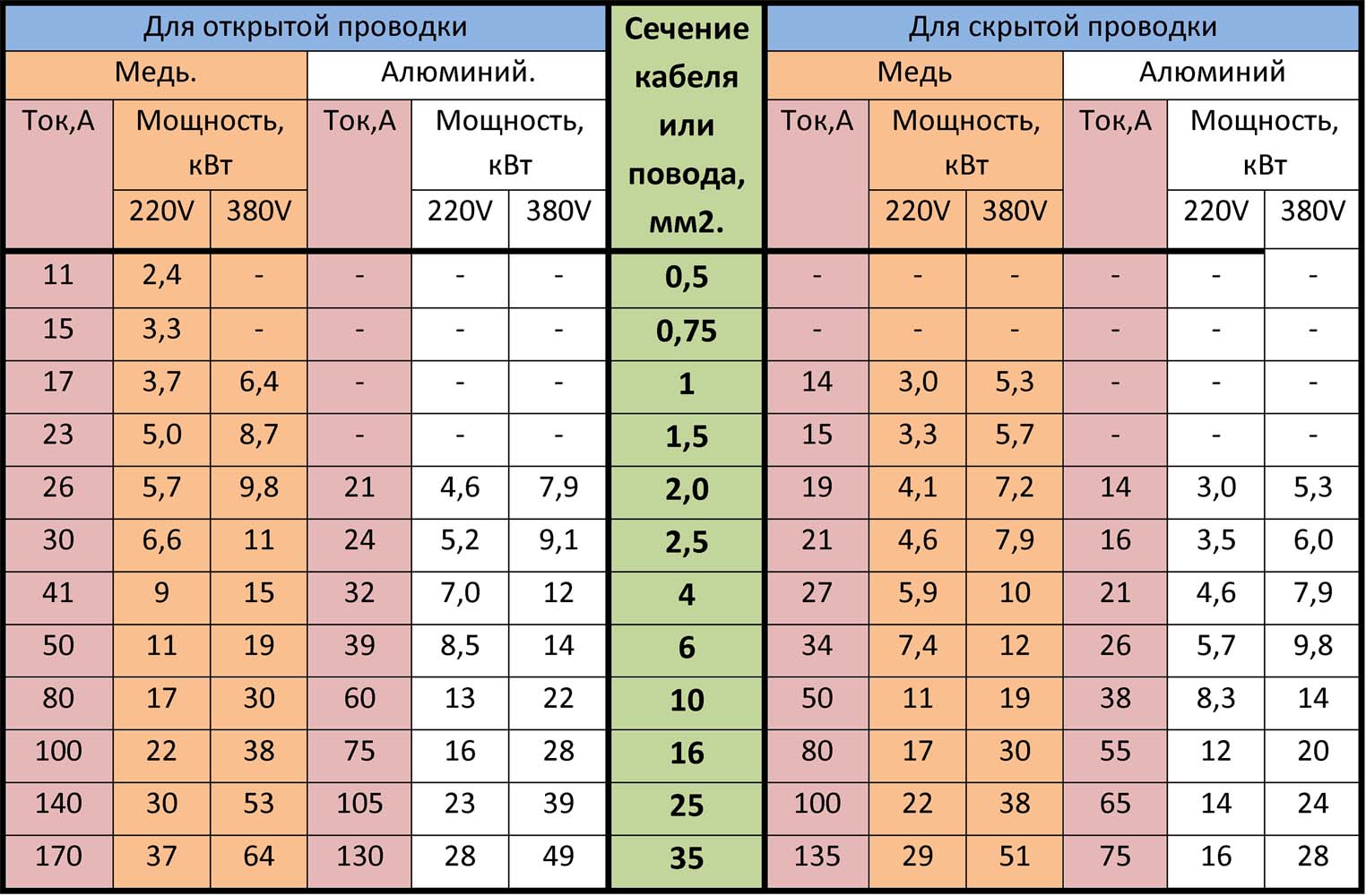

Таблица выбора сечения кабеля при прокладке проводов открыто и в трубе

Сечение
кабеля,
мм²

Проложенные открыто

Проложенные в трубе

Медь

Алюминий

Медь

Алюминий

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт

А

220в

380в

А

220в

380в

А

220в

380в

А

220в

380в

0,5

11

2,4





















0,75

15

3,3





















1,0

17

3,7

6,4







14

3,0

5,3







1,5

23

5,0

8,7







15

3,3

5,7







2,0

26

5,7

9,8

21

4,6

7,9

19

4,1

7,2

14,0

3,0

5,3

2,5

30

6,6

11,0

24

5,2

9,1

21

4,6

7,9

16,0

3,5

6,0

4,0

41

9,0

15,0

32

7,0

12,0

27

5,9

10,0

21,0

4,6

7,9

6,0

50

11,0

19,0

39

8,5

14,0

34

7,4

12,0

26,0

5,7

9,8

10,0

80

17,0

30,0

60

13,0

22,0

50

11,0

19,0

38,0

8,3

14,0

16,0

100

22,0

38,0

75

16,0

28,0

80

17,0

30,0

55,0

12,0

20,0

25,0

140

30,0

53,0

105

23,0

39,0

100

22,0

38,0

65,0

14,0

24,0

35,0

170

37,0

64,0

130

28,0

49,0

135

29,0

51,0

75,0

16,0

28,0



Выбор сечения одиночного проводника гибкого многожильного автомобильного провода:

Номинальное сечение провода, мм²

Сила тока в одиночном проводе, А при длительной нагрузке и при температуре окружающей среды, оС

20 оС

30 оС

50 оС

80 оС

0,5

17,5

16,5

14,0

9,5

0,75

22,5

21,5

17,5

12,5

1,0

26,5

25,0

21,5

15,0

1,5

33,5

32,0

27,0

19,0

2,5

45,5

43,5

37,5

26,0

4,0

61,5

58,5

50,0

35,5

6,0

80,5

77,0

66,0

47,0

16,0

149,0

142,5

122,0

88,5


Примечание: при прокладке проводов сечением 0,5 - 4,0 мм² в жгутах, в поперечном сечении которых по трассе содержится от двух до семи проводов, сила допустимого тока в проводе составляет 0,55 от силы тока в одиночном проводе согласно таблице, а при наличии 8-19 проводов - 0,38 от силы тока в одиночном проводе.

Сечение провода – как выбрать по току или мощности

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2, что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода.

Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Выбор сечения


медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный.

Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В


выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Расчет сечения провода электропроводки


по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами


при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности


для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности


для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Выбор сечения провода для подключения электроприборов


к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

Калькулятор для вычисления сечения одножильного провода

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.

Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получим 0,2 мм2. Так как у нас в проводе 15 проволочек , то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм2×15=3 мм2. Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Рассчитать сечение многожильного провода удобно с помощью онлайн калькулятора, достаточно ввести диаметр одной проволочки и количество жил в многожильном проводе.


Александр Владимирович 01.09.2015

Добрый день! Александр Николаевич!
Во-первых, большое спасибо за сайт и большое количество полезной информации, я много проводки проложил на даче своими руками и прочитав Вашу статью понял, что не все делал правильно и скоро придется переделывать кое-что, спасибо.
Сейчас у меня очень больной вопрос, делаем ремонт в квартире. Рабочие проложили всю проводку трехжильным медным кабелем, утверждая, что это кабель 3×2,5, никакой маркировки на нем нет. Я померил диаметр жилы, оказалось 1,2 мм. Пошел в магазин и мне показали другой провод с медной жилой и маркировкой 3×2,5, померили диаметр жилы, тоже 1,2 мм.
По всем таблицам, что я нашел в интернете и из Ваших статей следует, что при диаметре жилы 1,2 мм - сечение 1,2 мм2 – ток автомата 6 А и этот провод никак не подходит для розеток в квартире и уж тем более на кухне, где будет стоять стиральная машина и другие кухонные электроприборы большой мощности.
Может я чего не понял и ребята молодцы и провод диаметром 1,2 мм то, что нужно и мне не надо заставлять их перекладывать все проводом диаметром 1,8 мм, что соответствует (согласно Вашей статьи и здравого смысла) сечению 2,5 мм2.
Очень прошу ответить, заранее спасибо.

Александр

Здравствуйте, Александр Владимирович!
В магазинах часто бывает, что маркировка сечения провода не соответствует действительности, сталкивался в жизни неоднократно. Для диаметра провода 1,2 мм, номинальный ток 6 А, максимально допустимый до 10 А ( это 2,2 кВт). Поэтому для освещения и слабонагруженных розеток в комнатах вполне пойдет. Даже для утюга, хоть он и потребляет мощность 2 кВт, но включен не больше половины времени работы, то есть средняя потребляемая мощность его составляет 1 кВт. Стиральная машина тоже потребляет мощность 2 кВт, пока нагревается вода, а далее всего 300 Вт и только в момент вращения барабана. Таким образом, если одновременно не включать сразу несколько мощных электроприборов, то Ваша электропроводка вполне выдержит нагрузку.
Но для себя я бы все же выполнил доработку, проложив к розеткам, к которым будут подключаться мощные приборы прямой провод диаметром 1,8 мм, а если не хочется демонтировать уже проложенный провод, проложить к розеткам параллельно проложенному еще один двужильный кабель с диаметром жил 1,2 мм. Затраты небольшие, зато будет исключена перегрузка электропроводки для любого случая подключения электроприборов.
При параллельном соединении приводов новое сечение будет равно сумме сечений каждого, то есть в вашем случае 2,26 мм2, что обеспечит номинальный ток нагрузки до 16 А, автомат тогда понадобиться тоже на 16 А.

Александр Владимирович

Большое спасибо все понял, усилим силовые розетки дополнительным проводом. Еще раз огромное спасибо за оперативный ответ, Вы мне очень помогли.
С уважением, Александр.

Виктор 24. 03.2016

Здравствуйте, Александр Николаевич!
Прошу заранее прощения за некоторую бестолковость. Вопрос такого плана. Хочу проложить проводку на лоджию для освещения при помощи одной длинной круглой люминесцентной лампы типа L36W/765 и подключения розетки для зарядки (время от времени) автомобильного аккумулятора 12V (55-60 А/ч). Достаточно ли будет для этого провода ПВС (МБ) 2×1,5?
Буду очень признателен за ответ. Спасибо.

Александр

Здравствуйте, Виктор!
Предполагаемая максимальная нагрузка перечисленных электроприборов составляет не более 200 Вт, что создаст ток потребления 1 А. Провод ПВС (МБ) 2×1,5 рассчитан на ток до 10 А, что позволит подключать дополнительно электрочайник, или утюг и даже стиральную машину. Так что сечения более чем достаточно.

Виктор

Спасибо за ответ. Так может будет достаточно провода ШВВП 2×0,5? Или нужно все же сечение побольше?

Александр

Для светильника и зарядного устройства достаточно, но я всегда советую выбирать провод с запасом, так как неизвестно, что завтра потребуется подключать. Чем сечение больше, тем лучше.

Виталий 02.12.2020

Вы несуразицу написали в первых двух таблицах, где приведены данные по медным и алюминиевым проводам: по Вашему проводимость алюминия лучше или равна меди?
Чушь полная. Проверьте и исправьте.

Александр

Здравствуйте, Виталий. Спасибо за сообщение.
Очевидно данные в таблице вы изучили, а вот комментарии не читали.
Под таблицей по выбору медного провода для электропроводки есть уточнение: «Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации». Таким образом если выбрать сечение провода по моей таблице, то можно не задумываться о параметрах окружающей среды и способе прокладки электропроводки.
Например, провод может проходить рядом с батареей отопления или печкой в доме, на внешней южной стороне дома, где солнце может разогревать стену до 60°С.
Таблица нагрузочной способности алюминиевой электропроводки предназначена для оценки нагрузочной способности уже давно проложенной в квартире электропроводки, для того, чтобы узнать, приборы какой мощности допустимо к ней подключать.
Сегодня прокладывать электропроводку из алюминиевых проводов считаю плохой идеей, и допускаю такой вариант только в безвыходном случае. Поэтому этот вопрос в статье в деталях и не рассматривается.

Данияр 24.12.2020

Здравствуйте, у меня вопрос по подбору вводного кабеля, не могу подобрать.
Подключаемые нагрузки разные, есть и 6 кВт, 2,2 кВт, 7 кВт. В общем суммарная мощность составляет 30 кВт. У меня трехфазный ввод со сборки, все подключаемые нагрузки однофазные, я их раскидаю по трем фазам равномерно. Помогите выбрать сечение провода на ввод.

Александр

Здравствуйте, Данияр!
Сечение провода зависит от металла, из которого он сделан, длины кабеля и способа его прокладки (по воздуху или в земле). В дополнение, маловероятно, что будут включены все приборы одновременно и нагрузка на проводку длительное время составит 30 кВт.
С учетом вышесказанного для жил медного провода сечение при мощности 30 кВт должно быть не менее 10 мм2. Если брать кабель из алюминиевых проводов, то сечение должно быть не менее 16 мм2.
При любых сомнениях нужно помнить, что чем сечение провода больше, тем он меньше будет греться и впустую тратится электроэнергия.

Валерий 26.12.2020

Здравствуйте, Александр Николаевич.
Много лет пользуюсь простой и надеждой формулой выбора сечения проводов независимо от условий и важности, безопасности. Для меди: 1 мм2 - 2 кВт нагрузки; для алюминиевого провода: 1 мм2 - 1 кВт нагрузки. Это касается всех видов проводов: одножильных и многожильных. Ни разу не подводила и легко запомнить.
Хотелось бы услышать Ваш отзыв. Спасибо.

Александр

Здравствуйте, Валерий.
Ваша формула подходит только для частного случая прокладки электропроводки в квартире для переменного напряжения 220 В. По требованиям правил ПЭУ сечение электропроводки определяется исходя из величины протекающего через провода тока. Вы же опираетесь на потребляемую мощность, что неправильно.
Возьмем автомобильную электропроводку с напряжением бортовой сети 12 В. При потребляемой мощности прибором 2 кВт по проводам потечет ток: 2000Вт/12В=167А. При таком токе медный провод сечением 1 мм2 расплавиться мгновенно.
В России принято считать допустимым током на провод сечением 1 мм2 при нормальных условиях эксплуатации 10 А. Это повелось с тех времен, когда киловатт электроэнергии стоил 4 копейки и потери на проводах никого не волновали. Ведь при больших токах провода существенно нагреваются и это счетчик учитывает.
В Японии и некоторых других странах считают допустимой нагрузкой для медного провода сечением 1 мм2 ток 6 А и это связано не только с надежностью, но и экономией электроэнергии.
Поэтому, с учетом выше сказанного, я бы скорректировал Вашу формулу для бытовой электропроводки 220 В. При нагрузке до 2 кВт для меди и до 1 кВт для алюминиевого выбирать для прокладки электропроводки провод сечением 1,5 мм2.

Какое сечение провода нужно для 5 квт оборудования

Автор Aluarius На чтение 6 мин. Просмотров 17k. Опубликовано

Правильный выбор кабеля или провода для электрической проводки в частном доме или квартире – основа безопасной эксплуатации электрических внутренних сетей. В основе же выборе лежит сечение кабеля, которое можно самостоятельно рассчитать по формуле: S=π*(D/2)²=S=π*R², где π – архимедово число (3,14), D – это диаметр, а R – радиус жил кабеля. Чтобы конкретизировать тему этой статьи, будем отвечать на вопрос, какое сечение провода нужно для 5 кВт нагрузки?

Итак, начнем с того, что существует регламентирующий документ, по которому можно выбрать провод или кабель под нагрузку 5 кВт. Этот документ – «Правила устройства электроустановок» или сокращенно «ПУЭ». Так вот в этих правилах указано, что есть три параметра, которые ложатся в основу выбора сечения:

  • материал, из которого провод изготовлен;
  • напряжение в питающей сети;
  • токовая нагрузка в амперах или мощность в киловаттах.

Если подобрать сечение провода по токовой нагрузке или потребляемой мощности неправильно, то он будет обязательно нагреваться, его изоляция расплавится, и появится большая вероятность короткого замыкания, нередко сопровождающегося пожарами. Поэтому не стоит экономить на электропроводке.

Правда, не стоит и переигрывать, выбирая сечение намного больше необходимого. Это в первую очередь отразится на кошельке, потому что провода с большим сечением стоят дороже. Хотя просчитывать возможное увеличение нагрузки с появлением в будущем новых бытовых приборов надо обязательно. Но делать это надо грамотно.

Критерии выбора

В ПУЭ есть таблицы, по которым можно подобрать сечение провода. Их несколько. Все дело в том, что существует большое количество самих проводов, которые используются в электрической разводке квартиры или дома. У каждого провода свои особенности и технические характеристики, к примеру, изолируемая голые жилы оболочка. Она может быть изготовлена из ПВХ, резины, с защитной оболочкой из свинца и так далее. Плюс ко всему есть два способа прокладки, от которого также зависит, какое сечение провода выбрать. Прокладка может быть открытой и закрытой.

Поэтому чтобы не рассматривать все таблицы и не искать по ним необходимый параметр кабеля, нами создана сводная таблица, где учтены все вышеперечисленные технические условия с добавлением материала, из которого провод изготавливается. Вот эта таблица:

Сводная таблица.

Так как наша задача в этой статье сделать выбор сечения провода при нагрузке, равной 5 кВт, то из таблицы становится понятным, что:

  • во-первых, такой нагрузки нет, значит, придется выбирать ближайшую большую, а это 5,5 кВт;
  • во-вторых, подбирается напряжение: 220 или 380 вольт;
  • в-третьих, способ прокладки: по воздуху или в земле;
  • в-четвертых, сырьевой материал провода: медь или алюминий.

Так как 5,5 кВт для небольшого частного дома или стандартной квартиры – это нормальная нагрузка, то подводить к ним лучше провод медный. А так как чаще всего это прокладка по воздуху, то из таблицы становится понятным, что для такой подводки электроэнергии вам потребуется провод с поперечным сечением 2,5 мм². При этом он будет выдерживать токовую нагрузку, равную 25А.

Но тут есть один момент, который касается номинала вводного автомата. Необходимо отметить, что этот показатель устанавливается проектом и утверждается энергоснабжающей организацией. Так вот номинал вводного автомата при нагрузке в 5,5 кВт, то есть, в 25 ампер, должен им и соответствовать. То есть, на входе в помещение в распределительный щит монтируется автоматический выключатель 25 А.

Правила же оговаривают условие, что подводимый к дому или квартире провод должен быть по номиналу тока выше, чем у автомата. Смотрим в таблицу, в которой следующий больший показатель токовой нагрузки – это 35 ампер. Его и будем принимать за фактическую величину. Отсюда и другие характеристики электрического провода:

  • сечение – 4 мм²;
  • выдерживаемая мощность – 7,7 кВт.

Для таких условий установки понадобится провод ВВГнг, который будет прокладываться открытым способом.

Есть еще один показатель, который стоит учитывать при подборе сечения провода. Это так называемый условный ток отключения. Он также будет зависеть от установленного в распределительный щит автоматического выключателя. У этого прибора есть одна характеристика, ее название – время-токовая характеристика. Так вот у автомата с номиналом в 25 ампер, условный ток отключения будет составлять:

1,45х25=36,25 ампер.

В холодном состоянии автоматический выключатель при данной нагрузке отключится только через час. При повышении температуры этот параметр снижается. Так как рассматриваемый нами пример обозначил сечение провода в 4 мм², то ему соответствует длительно допустимый ток, равный 35 амперам. Сравним с этим же показателем автомата. Разница незначительная, поэтому можно все оставить, как есть. Но специалисты рекомендуют при данных условиях монтировать провод сечением 6 мм², которому соответствует длительно допустимый ток, равный 42 амперам.

Внимание! Токовая нагрузка на провода, от которых питаются бытовые приборы, работающих от сети в 220 вольт, больше, чем работающих от сети в 380 вольт.

Рассчитать токовую нагрузку можно и вручную, не прибегая к таблицам. К примеру, если рассчитывается кабель для подключения электроплиты или водонагревателя с ТЭНами мощностью 3 кВт. Для этого придется воспользоваться законом Ома, а точнее, его формулой:

I=P/U, где P – это мощность, равная 3 кВт, U – напряжение (380 В).

Подставляем в формулу наши значения и получаем: I= 3000:380=7,89 А. Округляем до 8 ампер. Теперь из той же таблицы можно выбрать провод. В некоторых случаях при расчете токовой нагрузки используются поправочные коэффициенты, но в бытовых условиях эксплуатации электроплиты и другой техники, где отсутствуют высокие пусковые нагрузки, они имеют мизерное значение, так что в данных расчетах не применяются. Рекомендуется просто увеличивать токовый показатель на небольшую величину: 3-5 ампер, которая добавляется к величине расчетной.

Из расчетов становится ясно, что для электроплиты мощностью 3 кВт, подойдет медный кабель сечением 2,5 мм². А так как для этого прибора отводится отдельная питающая линия с отдельно установленным автоматом в распределительном щите квартиры или дома, то как и при условиях, которые описаны выше, необходимо учитывать время-токовую нагрузку. Поэтому оптимальный вариант – это провод сечением 4 мм². Точно такой же расчет можно сделать с любым прибором разной мощности, или расчет на весь дом в независимости от технических условий подключения (это будет 10 кВт или 15).

Заключение по теме

Вопрос, как выбрать сечение провода для питания квартиры или частного дома, один из самых важных. Именно он решает проблему определенной экономии. Представьте себе, если расчеты выполнены неправильно. То есть, вами неправильно подобраны и закуплены несколько сот метров провода, несколько автоматом и УЗО. Это, если так можно выразиться, деньги, выброшенные на ветер. Вот почему так важно понимать, какое сечение провода необходимо в том или другом случае. И все это зависит от потребляемой мощности и токовой нагрузки, которые между собой находятся в прямой пропорциональности по закону Ома.

Выбор мощности, тока и сечения проводов и кабелей

Выбор мощности, тока и сечения проводов и кабелей

Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки ( открытой проводки) на сечение провода:

  • для медного провода 10 ампер на миллиметр квадратный,
  • для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.

При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8. Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности.

Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.

В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора зашитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

Алюминиевые жилы, проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами.

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами.

Допустимый длительный ток для проводов с медными жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных.

* Токи относятся к проводам и кабелям с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных.

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки.

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях.

Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности:

  • Медь, U = 220 B, одна фаза, двухжильный кабель

Р, кВт

1

2

3

3,5

4

6

8

I, A

4,5

9,1

13,6

15,9

18,2

27,3

36,4

Сечение токопроводящей жилы, мм2

1

1

1,5

2,5

2,5

4

6

Макс. допустимая длина кабеля при указанном сечении, м*

34,6

17,3

17,3

24,7

21,6

23

27

  • Медь, U = 380 B, три фазы, трехжильный кабель

Р, кВт

6

12

15

18

21

24

27

35

I, A

9,1

18,2

22,8

27,3

31,9

36,5

41

53,2

Сечение токопроводящей жилы, мм2

1,5

2,5

4

4

6

6

10

10

Макс. допустимая длина кабеля при указанном сечении, м*

50,5

33,6

47,6

39,7

51

44,7

66,2

51

* величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля

Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля.

Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках.

Сечение жил, мм2

Проводники

медных

алюминиевых

Шнуры для присоединения бытовых электроприемников

0,35

-

Кабели для присоединения переносных и передвижных электроприемников в промышленных установках

0,75

-

Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах

1

-

Незащищенные изолированные провода для стационарной электропроводки внутри помещений:

непосредственно по основаниям, на роликах, клицах и тросах

1

2,5

на лотках, в коробах (кроме глухих):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

-

многопроволочных (гибких)

0,35

-

на изоляторах

1,5

4

Незащищенные изолированные провода в наружных электропроводках:

по стенам, конструкциям или опорам на изоляторах;

2,5

4

вводы от воздушной линии

под навесами на роликах

1,5

2,5

Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах

1

2

Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):

для жил, присоединяемых к винтовым зажимам

1

2

для жил, присоединяемых пайкой:

однопроволочных

0,5

-

многопроволочных (гибких)

0,35

-

Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)

1

2

Продукция:

Услуги:

НОВИНКА
ECOLED-100-105W-
13600-D120 CITY Светильник используют для освещения территорий предприятий, автостоянок, дворов, складских и производственных помещений. ПОДРОБНЕЕ

Калькулятор расчета сечения кабеля по диаметру

Правильный выбор электрического кабеля для питания электрооборудования – залог длительной и стабильной работы установок. Использование неподходящего провода влечет за собой серьезные негативные последствия.

Физика процесса порчи электрической линии вследствие использования неподходящего провода такова: из-за недостатка места в кабельной жиле для свободного передвижения электронов повышается плотность тока; это приводит к избыточному выделению энергии и повышению температуры металла. Когда температура становится слишком высокой, оплавляется изоляционная оболочка линии, что может стать причиной пожара.

Чтобы избежать неприятностей, необходимо использовать кабель с жилами подходящей толщины. Один из способов определить площадь сечения кабеля – отталкиваться от диаметра его жил.

Калькулятор расчета сечения по диаметру

Для простоты вычислений разработан калькулятор расчета сечения кабеля по диаметру. В его основе лежат формулы, по которым можно найти площадь сечения одножильных и многожильных проводов.

Измерять сечение нужно измеряя жилу без изоляции иначе нечего не получится.

Когда речь идет о вычислении десятков и сотен значений, онлайн-калькулятор способен существенно упростить жизнь электрикам и проектировщикам электрических сетей за счет удобства и повышения скорости расчетов. Достаточно ввести значение диаметра жилы, а при необходимости указать количество проволок, если кабель многожильный, и сервис покажет искомое сечение провода.

Формула расчета

Вычислить площадь сечения электрического провода можно разными способами в зависимости от его типа. Для всех случаев применяется единая формула расчета сечения кабеля по диаметру. Она имеет следующий вид:

D – диаметр жилы.

Диаметр жилы обычно указывается на оплетке провода или на общем ярлыке с другими техническими характеристиками. При необходимости определить это значение можно двумя способами: с применением штангенциркуля и вручную.

Первым способом измерить диаметр жилы очень просто. Для этого ее необходимо очистить от изоляционной оболочки, после чего воспользоваться штангенциркулем. Значение, которое он покажет, и есть диаметр жилы.

Если провод многожильный, необходимо распустить пучок, пересчитать проволоки и измерить штангенциркулем только одну из них. Определять диаметр пучка целиком смысла нет – такой результат будет некорректным из-за наличия пустот. В этом случае формула расчета сечения будет иметь вид:

D – диаметр жилы;

а – количество проволок в жиле.

При отсутствии штангенциркуля диаметр жилы можно определить вручную. Для этого ее небольшой отрезок необходимо освободить от изоляционной оболочки и намотать на тонкий цилиндрический предмет, например, на карандаш. Витки должны плотно прилегать друг к другу. В этом случае формула вычисления диаметра жилы провода выглядит так:

L – длина намотки проволоки;

N – число полных витков.

Чем больше длина намотки жилы, тем точнее получится результат.

Выбор по таблице

Зная диаметр провода, можно определить его сечение по готовой таблице зависимости. Таблица расчета сечения кабеля по диаметру жилы выглядит таким образом:

Диаметр проводника, мм Сечение проводника, мм2
0. 8 0.5
1 0.75
1.1 1
1.2 1.2
1.4 1.5
1.6 2
1.8 2.5
2 3
2.3 4
2.5 5
2.8 6
3.2 8
3.6 10
4.5 16

Когда сечение известно, можно определить значения допустимых мощности и тока для медного или алюминиевого провода. Таким образом удастся выяснить, на какие параметры нагрузки рассчитана токопроводящая жила. Для этого понадобится таблица зависимости сечения от максимального тока и мощности.

В воздухе (лотки, короба,пустоты,каналы) Сечение,кв. мм В земле
Медные жилы Алюминиевые жилы Медные жилы Алюминиевые жилы
Ток. А Мощность, кВт Тон. А Мощность, кВт Ток, А Мощность, кВт Ток. А Мощность,кВт
220 (В) 380 (В) 220(В) 380 (В) 220(В) 380 (В) 220(В)
19 4.1 17.5


1,5 77 5.9 17.7

35 5. 5 16.4 19 4.1 17.5 7,5 38 8.3 75 79 6.3
35 7.7 73 77 5.9 17.7 4 49 10.7 33.S 38 8.4
*2 9.7 77.6 37 7 71 6 60 13.3 39.5 46 10.1
55 17.1 36. 7 47 9.7 77.6 10 90 19.8 S9.7 70 15.4
75 16.5 49.3 60 13.7 39.5 16 115 753 75.7 90 19,8
95 70,9 67.5 75 16.5 49.3 75 150 33 98.7 115 75.3
170 76.4 78.9 90 19. 8 59.7 35 180 39.6 118.5 140 30.8
145 31.9 95.4 110 74.7 77.4 50 775 493 148 175 38.5
ISO 39.6 118.4 140 30.8 97.1 70 775 60.5 181 710 46.7
770 48.4 144.8 170 37.4 111. 9 95 310 77.6 717.7 755 56.1
760 57,7 171.1 700 44 131,6 170 385 84.7 753.4 795 6S
305 67.1 700.7 735 51.7 154.6 150 435 95.7 786.3 335 73.7
350 77 730.3 770 59.4 177.7 185 500 110 379 385 84. 7

Перевод ватт в киловатты

Чтобы правильно воспользоваться таблицей зависимости сечения провода от мощности, важно правильно перевести ватты в киловатты.

1 киловатт = 1000 ватт. Соответственно, чтобы получить значение в киловаттах, мощность в ваттах необходимо разделить на 1000. Например, 4300 Вт = 4,3 кВт.

Примеры

Пример 1. Необходимо определить значения допустимых тока и мощности для медного провода с диаметром жилы 2,3 мм. Напряжение питания – 220 В.

В первую очередь следует определить площадь сечения жилы. Сделать это можно по таблице или по формуле. В первом случае получается значение 4 мм2, во втором – 4,15 мм2.

Расчетное значение всегда более точное, чем табличное.

С помощью таблицы зависимости сечения кабеля от мощности и тока, можно выяснить, что для сечения медной жилы площадью 4,15 мм2 допустима мощность 7,7 кВт и ток 35 А.

Пример 2. Необходимо вычислить значения тока и мощности для алюминиевого многожильного провода. Диаметр жилы – 0,2 мм, число проволок – 36, напряжение – 220 В.

В случае с многожильным проводом пользоваться табличными значениями нецелесообразно, лучше применить формулу расчета площади сечения:

Теперь можно определить значения мощности и тока для многожильного алюминиевого провода сечением 2,26 мм2. Мощность – 4,1 кВт, ток – 19 А.


Какое сечение провода нужно для 3-10 квт?

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность.

Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму.

В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо.

Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику.

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату.

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2,2 кВт 3,8 кВт
2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3,5 кВт 6,1 кВт
4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 8,4 кВт 14,4 кВт
16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 12,1 кВт 20,9 кВт
25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще.

Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.  Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен.

Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению.

В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле.

Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить.

Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества.

И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много.

Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше).

А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Источник: https://stroychik.ru/elektrika/vybor-secheniya-kabelya

Как рассчитать необходимое сечение провода по мощности нагрузки?

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А.

В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт.

Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель.

На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт).

Затем потребуется сложить мощности всего оборудования и получится суммарная.

  Какие бывают виды клеммных соединительных колодок?

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

  • Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами
  • Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами
  • Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной – 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

  • высокая прочность;
  • упругость;
  • стойкость к окислению;
  • электропроводность больше, чем у алюминия.

Недостаток медных проводников – высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода.

Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению.

Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.

73), где P – мощность, Вт; U – напряжение, В; I – ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока.

Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ.

  Виды клемм для соединения проводов

  1. Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией
  2. Для расчета алюминиевых проводов применяют таблицу.
  3. Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией
  4. Кроме электрического тока, понадобится выбрать материал проводника и напряжение.

Для примерного расчета сечения кабеля по току его надо разделить на 10.

Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8.

Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь.

Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к.

будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения – м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят.

В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку.

Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Источник: https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki

Какое сечение провода нужно для 10 квт?

  • Критерии правильного выбора сечения
  • Правильно выбранный электрический кабель обеспечивает:
  • Безаварийный режим работы.
  • Отсутствие перегрева кабеля, целостность изоляции во время превышения значения силы тока.
  • Снижение потерь удаленного потребителя.

Перегрев проводника в рабочем или аварийном режиме считается важным условием, влияющим на выбор питающего провода. Во внимание обязательно принимается распределение длительно допустимого тока потребляемой нагрузки между отдельными проводниками. От этого зависит изменение физических свойств материала токопровода. Это увеличение сопротивления и величина расхода электроэнергии, затрачиваемой на нагрев проводника и снижение продолжительности эксплуатации изоляционного покрытия.

  1. Главными критериями, которыми руководствуются при выборе проводника для садоводческих хозяйств: материал, сечение жил и рабочее напряжение в электрической сети, ток потребителя.
  2. Для точного расчета электрического кабеля учитывается:
  3. способ прокладки: воздушный или в траншее;
  4. длина линии;
  5. тип изоляции;
  6. число жил в кабеле;
  7. Определение площади сечения
  8. Площадь поперечного сечения проводника находится по формуле:
  9. S=π×(D2/4),
  10. где:
  11. число π=3,14
  12. D – диаметр проводника, измеряется штангенциркулем.

По нормам для прокладки кабеля в траншее или для воздушной торсады (самонесущий изолированный провод) предпочитается – медь. Для подключения потребителей с помощью воздушной линии используется алюминиевые провода.

Порядок расчета нагрузки потребителя в зависимости от сечения

Взяв за исходную величину мощность равную 10 кВт, выполняем деление мощности на стандартное значение напряжения однофазной сети равное 220В. Это значение напряжения, обычно применяемое для питания дачных поселков и садоводческих товариществ. Получаем величину тока допустимой нагрузки, она равна 45А. Аналогичное определение нагрузки действует для трехфазной сети 380В.

  • Для точного определения полученный результат тока умножим на необходимый поправочный коэффициент, значение приведено в таблице №3.
  • Формула расчета I = P/Uном*kпопр.
  • Стандартное значение тока для медного провода принимается 10А на 1 мм2.
  • Значение тока для алюминиевого провода составляет 8А на 1 мм2.

Учитывая окружающую среду и способы прокладки питающей линии, задействуются поправочные коэффициенты. Более точные значения приведены в справочных таблицах.

Расчетная нагрузка для дачных домиков садоводческих товариществ распределяется согласно соответствующим инструкциям по проектированию ГрЭС (городских электросетей). На один садоводческий участок по нормам отводится примерно 0,125 кВт/уч.

Источник: http://www.bolshoyvopros.ru/questions/2711828-kakoe-sechenie-provoda-nuzhno-dlja-10-kvt.html

Расчет сечения кабеля по мощности

Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…

Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.

Силовые кабели ГОСТ 31996—2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией».

При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е.

к максимальному току добавляется еще 10% для спокойной работы кабеля ????

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е.

кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к.

провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Таблица сечения кабеля по току и мощности для медного провода

Сечение жилы мм2
Для кабеля с медными жилами
Напряжение 220 В
Напряжение 380 В
Ток А
Мощность кВт
Ток А
Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Важно!

Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока

Сечение жилы мм2
Для кабеля с алюминиевыми жилами
Напряжение 220 В
Напряжение 380 В
Ток А
Мощность кВт
Ток А
Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Калькулятор расчета сечения кабеля

Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.

Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.

Надеюсь, мой калькулятор поможет многим мастерам.

Расчет сечения кабеля по мощности:

Требуемая мощность

Источник: https://evmaster.net/raschet-secheniya-kabelya

Таблица выбора сечения кабеля. Расчет сечения проводов и кабелей по току, мощности

  • В таблице приведены данные мощности, тока и сечения кабелей и проводов, для расчетов и выбора кабеля и провода, кабельных материалов и электрооборудования.
  • В расчете применялись данные таблиц ПУЭ, формулы активной мощности для однофазной и трехфазной симметричной нагрузки.
  • Ниже представлены таблицы для кабелей и проводов с медными и алюминивыми жилами проводов.
Таблица выбора сечения кабеля по току и мощности с медными жилами
Сечение токопро водящей жилы, мм2 Медные жилы проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6
Таблица выбора сечения кабеля по току и мощности с алюминивыми жилами
Сечение токопро водящей жилы, мм2 Алюминивые жилы проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Задача: запитать ТЭН мощностью W=4,75 кВт медным проводом в кабель-канале.
Расчет тока: I = W/U. Напряжение нам известно: 220 вольт. Согласно формуле протекающий ток I = 4750/220 = 21,6 ампера.

Ориентируемся на медный провод, потому берем значение диаметра медной жилы из таблицы. В колонке 220В — медные жилы находим значение тока, превышающего 21,6 ампера, это строка со значением 27 ампера. Из этой же строки берем Сечение токопроводящей жилы, равное 2,5 квадрата.

Расчет необходимого сечения кабеля по марке кабеля, провода

Число жил, сечение мм. Кабеля (провода) Наружный диаметр мм. Диаметр трубы мм. Допустимый длительный ток (А) для проводов и кабелей при прокладке: Допустимый длительный ток для медных шин прямоугольного сечения (А) ПУЭ
ВВГ ВВГнг КВВГ КВВГЭ NYM ПВ1 ПВ3 ПВХ (ПНД) Мет.тр. Ду в воздухе в земле Сечение, шины мм Кол-во шин на фазу
1 1х0,75 2,7 16 20 15 15 1 2 3
2 1х1 2,8 16 20 17 17 15х3 210
3 1х1,5 5,4 5,4 3 3,2 16 20 23 33 20х3 275
4 1х2,5 5,4 5,7 3,5 3,6 16 20 30 44 25х3 340
5 1х4 6 6 4 4 16 20 41 55 30х4 475
6 1х6 6,5 6,5 5 5,5 16 20 50 70 40х4 625
7 1х10 7,8 7,8 5,5 6,2 20 20 80 105 40х5 700
8 1х16 9,9 9,9 7 8,2 20 20 100 135 50х5 860
9 1х25 11,5 11,5 9 10,5 32 32 140 175 50х6 955
10 1х35 12,6 12,6 10 11 32 32 170 210 60х6 1125 1740 2240
11 1х50 14,4 14,4 12,5 13,2 32 32 215 265 80х6 1480 2110 2720
12 1х70 16,4 16,4 14 14,8 40 40 270 320 100х6 1810 2470 3170
13 1х95 18,8 18,7 16 17 40 40 325 385 60х8 1320 2160 2790
14 1х120 20,4 20,4 50 50 385 445 80х8 1690 2620 3370
15 1х150 21,1 21,1 50 50 440 505 100х8 2080 3060 3930
16 1х185 24,7 24,7 50 50 510 570 120х8 2400 3400 4340
17 1х240 27,4 27,4 63 65 605 60х10 1475 2560 3300
18 3х1,5 9,6 9,2 9 20 20 19 27 80х10 1900 3100 3990
19 3х2,5 10,5 10,2 10,2 20 20 25 38 100х10 2310 3610 4650
20 3х4 11,2 11,2 11,9 25 25 35 49 120х10 2650 4100 5200
21 3х6 11,8 11,8 13 25 25 42 60 Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP30
22 3х10 14,6 14,6 25 25 55 90
23 3х16 16,5 16,5 32 32 75 115
24 3х25 20,5 20,5 32 32 95 150
25 3х35 22,4 22,4 40 40 120 180 Сечение, шины мм Кол-во шин на фазу
26 4х1 8 9,5 16 20 14 14 1 2 3
27 4х1,5 9,8 9,8 9,2 10,1 20 20 19 27 50х5 650 1150
28 4х2,5 11,5 11,5 11,1 11,1 20 20 25 38 63х5 750 1350 1750
29 4х50 30 31,3 63 65 145 225 80х5 1000 1650 2150
30 4х70 31,6 36,4 80 80 180 275 100х5 1200 1900 2550
31 4х95 35,2 41,5 80 80 220 330 125х5 1350 2150 3200
32 4х120 38,8 45,6 100 100 260 385 Допустимый длительный ток для медных шин прямоугольного сечения (А) Schneider Electric IP31
33 4х150 42,2 51,1 100 100 305 435
34 4х185 46,4 54,7 100 100 350 500
35 5х1 9,5 10,3 16 20 14 14
36 5х1,5 10 10 10 10,9 10,3 20 20 19 27 Сечение, шины мм Кол-во шин на фазу
37 5х2,5 11 11 11,1 11,5 12 20 20 25 38 1 2 3
38 5х4 12,8 12,8 14,9 25 25 35 49 50х5 600 1000
39 5х6 14,2 14,2 16,3 32 32 42 60 63х5 700 1150 1600
40 5х10 17,5 17,5 19,6 40 40 55 90 80х5 900 1450 1900
41 5х16 22 22 24,4 50 50 75 115 100х5 1050 1600 2200
42 5х25 26,8 26,8 29,4 63 65 95 150 125х5 1200 1950 2800
43 5х35 28,5 29,8 63 65 120 180
44 5х50 32,6 35 80 80 145 225
45 5х95 42,8 100 100 220 330
46 5х120 47,7 100 100 260 385
47 5х150 55,8 100 100 305 435
48 5х185 61,9 100 100 350 500
49 7х1 10 11 16 20 14 14
50 7х1,5 11,3 11,8 20 20 19 27
51 7х2,5 11,9 12,4 20 20 25 38
52 10х1 12,9 13,6 25 25 14 14
53 10х1,5 14,1 14,5 32 32 19 27
54 10х2,5 15,6 17,1 32 32 25 38
55 14х1 14,1 14,6 32 32 14 14
56 14х1,5 15,2 15,7 32 32 19 27
57 14х2,5 16,9 18,7 40 40 25 38
58 19х1 15,2 16,9 40 40 14 14
59 19х1,5 16,9 18,5 40 40 19 27
60 19х2,5 19,2 20,5 50 50 25 38
61 27х1 18 19,9 50 50 14 14
62 27х1,5 19,3 21,5 50 50 19 27
63 27х2,5 21,7 24,3 50 50 25 38
64 37х1 19,7 21,9 50 50 14 14
65 37х1,5 21,5 24,1 50 50 19 27
66 37х2,5 24,7 28,5 63 65 25 38

Источник: http://www.eti.su/articles/kabel-i-provod/kabel-i-provod_32.html

Сечение кабеля.Как его правильно выбрать

В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит — это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.

При монтаже электропроводки в доме или квартире, ко всем этапам, начиная от проектирования электроснабжения частного дома, квартиры, и заканчивая конечным монтажом розеток или выключателей, надо подходить с полной ответственностью, ведь от этого зависит ваша личная электробезопасность, а также пожаробезопасность вашего дома или квартиры. Поэтому к выбору сечения кабеля подходим со всей серьезностью, ведь другого способа передачи электроэнергии в частном доме, квартире пока еще не придумали.

Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников.

В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током.

Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку «влезет» кабель сечением 4 кв.мм.

Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий.

Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.

Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.

Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При закрытом способе монтажа электропроводки (в штробах, трубах и т.д.

), наооборот — греется сильнее.

Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

  • Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
  • где Р — сумма всех мощностей бытовых электроприемников, Вт;
  •      U — напряжение однофазной сети 220 В;

     cos(фи) — коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения.

Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Источник: https://elektroschyt.ru/vybrat-sechenie-kabelya/

Расчёт сечения провода. Теория

При монтаже электроустановок различного назначения, в том числе и солнечных электростанций особое внимание следует уделить выбору сечения проводников. Заниженное сечение кабеля приводит к потерям энергии из - за нагрева и зачастую становится причиной возгорания. Завышенное сечение провода влечет необоснованное удорожание системы.

Площадь сечения проводника должна соответствовать величине протекаемого тока

В бытовых сетях переменного тока 220 Вольт сечение проводов очень редко превышает 6 мм², так как ток обычно не больше 50 Ампер. Мощные нагрузки обычно стараются распределить по нескольким фазам.

В солнечных электростанциях имеется низковольтная часть постоянного тока, которая может быть выполнена проводом  25, 50, или даже 100 мм², в зависимости от мощности и напряжения системы. Самый большой ток протекает в цепи аккумуляторной батареи и преобразователя напряжения (инвертора).

Чтобы рассчитать сечение кабеля, нужно получить ток, разделив мощность на напряжение системы, и подобрать сечение токопроводящей жилы. Поможет Вам в этом таблица, расположенная ниже.

Приведем пример: Если мощность инвертора 3кВт и напряжение системы 12 Вольт, ток в низковольтной цепи составит 3000/12=250 Ампер, и если провод проложен открыто, то его сечение должно составлять не менее 70 мм2. Если использовать инвертор той же мощности, но уже на 24 Вольт, ток получим в два раза меньше, 125 Ампер и, соответственно, сечение провода 25 мм².

Поэтому преобразователи напряжения высокой мощности, как правило, рассчитаны на входное напряжение 24 или 48 Вольт. Не сложно определить максимальный ток в контуре солнечных панелей. Если фотоэлектрические модули соединены последовательно, то следует взять ток короткого замыкания для одного модуля. Если же солнечные батареи соединены параллельно, ток короткого замыкания одной панели нужно умножить на количество солнечных модулей. Руководствуясь данным принципом можно рассчитать ток для любой системы солнечных модулей.

Предельный ток в контуре «контроллеры заряда – аккумуляторы» следует принять равным номиналу контроллера.

Табл.1 Допустимый ток для кабелей с резиновой и поливинилхлоридной изоляцией и медными жилами

Данные приведены из ПУЭ7, «Правила устройства электроустановок», Издание 7. Все значения приняты для:

  • температуры жил +65 °С;
  • температуры окружающего воздуха +25 °С;
  • температуры земли +15°С.

Их следует применять независимо от количества используемых труб, места их прокладки (в воздухе, в перекрытиях или фундаментах). Допустимые длительные токи для кабелей, проложенных в коробах и в лотках пучками, должны быть рассчитаны как для кабелей, проложенных в трубах.



Что такое статья 230?

Президент США Дональд Трамп прибывает, чтобы сделать заявление репортерам об открытии церквей в зале для брифингов Brady Press в Белом доме в Вашингтоне, 22 мая 2020 г.

Лия Миллис | Reuters

Президент Дональд Трамп - последний политик, который принял закон, долгое время защищавший технологическую индустрию.

Ожидается, что в четверг Белый дом представит новое постановление, которое предписывает федеральным агентствам осуществлять более строгий надзор и регулирование, относящееся к разделу 230 Закона о порядочности в коммуникациях, согласно рабочему проекту приказа, полученному CNBC.

Этот шаг приведет к более пристальному вниманию к компаниям социальных сетей, таким как Facebook и Twitter, которых консерваторы неоднократно обвиняли в политической предвзятости в их процессах удаления контента. Компании отрицали утверждения о цензуре и разработали пространную политику, объясняющую факторы, которые они принимают во внимание при модерации контента.

В то время как демократы в значительной степени избегали претензий на цензуру со стороны технологических компаний, Раздел 230 стал редкой точкой объединения для политических лидеров обеих сторон, которые считают, что отрасль стала слишком влиятельной и переросла потребность в ее защите.В интервью редакционной коллегии The New York Times, опубликованном ранее в этом году, кандидат в президенты от Демократической партии Джо Байден сказал, что Раздел 230 «немедленно должен быть отменен» для технологических платформ, включая Facebook, который, по его словам, «распространяет ложь, которую они считают ложной».

Тем не менее, политики расходятся во мнениях относительно того, как его следует обновлять, тем более что закон позволяет технологическим компаниям добросовестно модерировать контент, например удалять сообщения о терроризме и эксплуатации детей.

Для критиков технологической индустрии раздел 230 стал символом исключительного обращения со стороны правительства, которое способствовало росту небольшого числа игроков.

Для технологических компаний закон представляет собой основополагающие ценности Интернета - открытость и свободу выражения, а также позволяет им исключать самые коварные речи, не наткнувшись на юридическое минное поле.

Вот основные вещи, которые нужно знать об этом законодательном акте:

Что такое Раздел 230 и почему он был принят?

Раздел 230 был введен сенатором.Рон Уайден, штат Орегон, и бывший член палаты представителей Крис Кокс, штат Калифорния, как способ защиты технологических компаний от юридической ответственности за контент своих пользователей, если они решили модерировать его.

Закон последовал за решением суда против онлайн-платформы Prodigy.

Инвестиционная компания подала в суд на Prodigy после того, как один из анонимных пользователей платформы обвинил ее в мошенничестве. Prodigy утверждала, что не несет ответственности за выступления своих пользователей, но суд постановил, что, поскольку платформа модерировала некоторые сообщения своих пользователей, к ней следует относиться больше как к издателю, который может быть привлечен к юридической ответственности за вводящий в заблуждение или вредоносный контент. издает.

Решение суда побудило Кокса и Уайдена ввести то, что впоследствии стало статьей 230. Закон позволяет компаниям заниматься модерацией «добрым самаритянином» «нежелательных» материалов, не обращаясь с ними как с издателем или оратором в соответствии с законом.

Это то, что позволяет таким платформам, как Twitter, Facebook и Google YouTube, удалять террористический контент или оскорбительные сообщения, при этом пользуясь другими средствами правовой защиты. Этим компаниям также было важно достичь массового масштаба - если бы они несли ответственность за все, что публикует пользователи, им пришлось бы либо проверять каждый фрагмент контента, прежде чем он будет опубликован, что резко увеличит расходы и приведет к задержкам, либо отказаться от всего. модерация, которая ухудшит пользовательский опыт.

Почему некоторые люди хотят изменить закон?

В последние годы Вашингтон начал раздражать технологическую индустрию после серии жалоб на конфиденциальность и растущее влияние нескольких ключевых игроков. Когда политики и широкая общественность осознали огромную мощь крупных технологических компаний, они начали рассматривать Раздел 230 как ключевой фактор, способствующий этой мощи.

Законодатели по обе стороны прохода публично подвергли сомнению широкую сферу применения Раздела 230. Закон, который когда-то служил средством защиты начинающих технологических компаний, теперь обеспечивает юридическую защиту для некоторых из самых ценных компаний в мире.Некоторые опасаются, что у технологических компаний нет стимулов для борьбы с дезинформацией на своих платформах, поскольку технология, упрощающая подделку видео и голоса , становится все более продвинутой.

Некоторые консерваторы считают, что Раздел 230 помог технологическим компаниям цензурировать высказывания, с которыми они не согласны. Существует мало свидетельств того, что основные технологические компании систематически дискриминируют определенные идеологии, но они иногда удаляли политически заряженные посты, иногда по ошибке, только для того, чтобы извиниться и восстановить их позже.

Такие утверждения о предвзятости вдохновили сенатора-республиканца от штата Миссури Джоша Хоули на внесение поправки в раздел 230, которая связала бы обещание закона о неприкосновенности с регулярным аудитом, подтверждающим, что алгоритмы технологических компаний и методы удаления контента «политически нейтральны».

Что говорят защитники закона?

Технологические компании энергично защищали Раздел 230, неоднократно свидетельствуя Конгрессу о том, как он позволяет им удалять наиболее нежелательный контент с их платформ и защищает стартапы от судебного преследования.

Wyden по-прежнему поддерживает раздел 230, написав в понедельник в статье Washington Post, что попытки отменить его будут наказывать небольшие стартапы, а не гигантов вроде Facebook и Google.

Виден сказал, что корпорации, лоббирующие изменения в Разделе 230, делают это, чтобы найти «преимущество перед крупными технологическими компаниями».

«Всякий раз, когда принимаются законы, позволяющие правительству контролировать слова, люди, которым больно, оказываются наименее влиятельными в обществе», - писал Уайден, ссылаясь на SESTA-FOSTA, закон 2018 года, который сделал исключение из раздела 230 для платформ, на которых размещены реклама секс-работы.Закон был объявлен способом смягчения последствий торговли людьми в целях сексуальной эксплуатации, но противники, в том числе многие секс-работники, говорят, что он сделал секс-работу по обоюдному согласию менее безопасной, поскольку те, кто занимается сексом, больше не могут проверять своих клиентов заранее и из-за ширмы.

Как мог измениться закон?

Конгресс провел несколько слушаний по разделу 230 и запросил мнение ученых и руководителей технических специалистов. Законодатели обеих партий призвали администрацию Трампа включить аналогичное положение в торговые соглашения США, поскольку Конгресс продолжает обсуждать будущее Раздела 230.

Большинство критиков Раздела 230 признают важность поддержания некоторых из его ключевых элементов, таких как защита от модерации. Бывший вице-президент Джо Байден оказался заметным исключением.

Хотя немногие другие, похоже, выступают за полную отмену, законодатели выразили заинтересованность в сокращении некоторых из полномочий Раздела 230 или в обеспечении защиты платформ путем соблюдения определенных стандартов.

«На 230, я знаю, есть некоторые, которые сказали, просто избавьтесь от этого», - респ.Ян Шаковски, доктор медицинских наук, сказал CNBC в интервью в январе. Шаковски недавно провела слушания по дипфейкам и цифровому обману в подкомитете по защите прав потребителей, который она возглавляет.

«Наше мнение таково, что мы хотим защитить права Первой поправки, нет никаких сомнений. Но прямо сейчас мы думаем, что баланс в пользу тех, кто хочет щит ответственности, и [это] заходит слишком далеко в этом смысле».

До сих пор неясно, какие конкретные шаги законодатели могут предпринять для изменения Раздела 230, но они часто использовали его как напоминание технологическим компаниям о том, что его защита не может длиться вечно.

На слушании по дипфейкам член палаты представителей Грег Уолден из штата Рудольф, посоветовавший Конгрессу пересмотреть раздел 230, сказал: «Это слушание должно послужить напоминанием всем онлайн-платформам о том, что мы внимательно за ними следим».

СМОТРЕТЬ: Facebook предоставляет подробную информацию для совета по надзору за контентом

Что такое раздел 230? Закон о социальных сетях находится под прицелом Конгресса

Изображение генерального директора Facebook Марка Цукерберга в образе «QAnon Shaman», одного из повстанцев, вторгшихся в Капитолий января.6. Протестующие установили изображения руководителей крупных технологических компаний, поскольку 25 марта Конгресс проводил слушания о распространении дезинформации и дезинформации на их платформах.

Мандель Нган / Getty Images

Закон, действующий несколько десятилетий назад, защищает такие компании, как Facebook и Twitter, от судебных исков за контент, который пользователи публикуют на своих платформах. Теперь это законодательство подвергается критике, поскольку законодатели стремятся привлечь к ответственности компании, занимающиеся социальными сетями.

Демократы и республиканцы на Капитолийском холме в целом согласны с тем, что необходимо внести изменения в раздел 230, положение Закона о порядочности в коммуникациях, которое обеспечивает правовую защиту компаниям, работающим в социальных сетях.

Призывы к реформе приобрели новую актуальность, поскольку сайты социальных сетей борются с потоком тревожного контента, включая дезинформацию о вакцинах от коронавируса, результатах президентских выборов в США и смертоносном нападении на Капитолий США. Экстремистский контент и теории заговора, размещенные в социальных сетях, превратились в насилие в реальном мире.Несмотря на усилия компаний по решению этих проблем, законодатели в четверг во время еще одного слушания в Конгрессе с участием руководителей компаний Facebook, Google и Twitter выразили разочарование по поводу того, что этого недостаточно.

«Сегодня наши законы дают этим компаниям право ничего не делать, вместо того, чтобы ограничивать распространение дезинформации», - сказал председатель комитета Палаты представителей по энергетике и торговле, член палаты представителей Фрэнк Паллоне, демократ из Нью-Джерси.

По мере роста влияния и размера таких компаний, как Google, Twitter и Facebook, законодатели заявляют, что для обуздания их власти необходимо усиление регулирования.

«Эта комиссия сделала что-то действительно редкое в Вашингтоне в наши дни - она ​​объединила демократов и республиканцев», - сказала член палаты представителей Энджи Крейг, демократ из Миннесоты, во время слушаний, которые длились более пяти часов. «Нельзя доверять вашей отрасли регулирование самой себя».

Фокус на реформе Раздела 230 привлекает многих защитников технологий, в том числе группы общественных интересов, которые критически относятся к технологическим гигантам, обеспокоенные тем, что законы, ограничивающие или изменяющие объем средств защиты Раздела 230, могут иметь непредвиденные последствия для инноваций в Интернете и свободы слова онлайн.

Будьте в курсе. Получайте последние технические новости от CNET News каждый будний день.

Но достижение консенсуса относительно того, как реформировать Раздел 230, скорее всего, окажется трудным, и эту проблему признал даже генеральный директор Facebook Марк Цукерберг в своем вступительном заявлении.

«Я считаю, что Раздел 230 выиграет от продуманных изменений, которые сделают его лучше для людей», - сказал он в заявлении. "Но определить путь вперед сложно, учитывая хор людей, которые спорят - иногда по противоречивым причинам - что закон приносит больше вреда, чем пользы.

Республиканцы широко призывали к реформе или отмене закона из-за их восприятия, что сильные стороны Кремниевой долины настроены против консервативных взглядов и работают на цензуру консерваторов, таких как президент Дональд Трамп, одновременно давая либеральным политикам пропуск.

Сейчас играет: Смотри: Facebook, Google и Twitter берут верх над Конгрессом, Amazon...

1:46

Демократы согласны с тем, что реформы необходимы, но они видят проблему по-другому, утверждая, что Раздел 230 не позволяет компаниям социальных сетей делать больше для модерации своих платформ, например устранять или ограничивать разжигание ненависти и дезинформацию о COVID-19.

Технологические компании говорят, что меры защиты Раздела 230, которые защищают их от ответственности за публикации своих пользователей, а также позволяют им смягчать вредный контент, не сталкиваясь с последствиями, позволили онлайн-платформам процветать в первые дни Интернета.

Вот что вам нужно знать о потенциальной роли правительства в регулировании социальных сетей:

Что такое статья 230?


Раздел 230 является положением Закона о приличии в общении 1996 года. Ряд наблюдателей в сфере высоких технологий считают, что это самый важный закон, защищающий свободу слова в Интернете.

Это положение по существу защищает компании, которые размещают контент, созданный пользователями, от судебных исков за публикации в их сервисах. Закон защищает не только провайдеров интернет-услуг, таких как AT&T, Comcast и Verizon, но и платформы социальных сетей, такие как Facebook, Twitter и Google.

Раздел 230 не является защитой от одеяла. Есть исключения для федеральных преступлений или требований интеллектуальной собственности. Компания по-прежнему может быть привлечена к ответственности, если она сознательно позволяет пользователям публиковать незаконный контент.

Закон предоставляет компаниям социальных сетей широкие меры защиты, которые позволяют им выбирать, какой контент и как ограничивать. Это означает, что на социальные сети нельзя подавать в суд за удаление или отказ от контента.

Почему законодатели сочли это хорошей идеей?

Устраняя риск ответственности, Раздел 230 позволяет компаниям экспериментировать.Без него Twitter и Facebook почти наверняка не существовали бы, по крайней мере, не так, как сейчас. И от закона выигрывают не только крупные компании. Некоммерческие организации тоже выиграли.

«Без Раздела 230 у нас не было бы Википедии», - сказал Эрнесто Фалькон, старший юрисконсульт Electronic Frontier Foundation, имея в виду онлайн-энциклопедию, поддерживаемую добровольцами.

Многие эксперты говорят, что закон позволил Интернету развиться в среду, которая позволяет идеям и политическим дискуссиям свободно распространяться.Раздел 230 позволяет онлайн-сообществам экспериментировать с модерацией контента, сказал Фалькон. По его словам, без этой защиты компании могли бы не беспокоиться о модерации, которая, вероятно, приведет к еще более оскорбительному, ложному или вводящему в заблуждение контенту в Интернете.

ОК. Так в чем же проблемы с разделом 230?

Большинство проблем, связанных с Разделом 230, связаны с тем, какие сообщения в социальных сетях разрешено размещать, а какие - удалять. Недовольство этими решениями побудило некоторых политиков призвать к отмене или изменению этого положения.

Демократов больше всего беспокоит то, что крупные компании, работающие в социальных сетях, откажутся от разжигания ненависти, преследований, дезинформации и контента, связанного с терроризмом. Демократы даже зашли так далеко, что обвинили компании в использовании защиты ответственности, предусмотренной разделом 230, в качестве средства получения прибыли от лжи, распространяемой на их платформах.

«У вас определенно создается впечатление, что вы не думаете, что вы каким-либо образом активно продвигаете эту дезинформацию и экстремизм, и я полностью с этим не согласен.Вы не пассивные наблюдатели, - сказал Паллоне во время слушаний в четверг. - Вы зарабатываете деньги ».

Республиканцы утверждают, что компании, работающие в социальных сетях, подвергают цензуре консервативные взгляды.

« Мы все знаем о постоянно усиливающейся цензуре со стороны Big Tech. консервативных голосов и их приверженности делу радикально прогрессивной повестки дня ", - сказал Боб Латта, республиканец из подкомитета Палаты представителей по технологиям.

" Раздел 230 обеспечивает защиту ответственности за решения о модерации контента, принятые добросовестно ", - сказал Латта сказал.Но он добавил, что компании используют эту сдерживающую силу для цензуры политических взглядов, с которыми они не согласны. «Я нахожу это очень тревожным».

Это повествование, которое Трамп использовал в преддверии президентских выборов 2020 года, когда Twitter и Facebook начали наклеивать на его посты предупреждающие надписи за то, что они содержат неточную информацию. После выборов Трамп использовал социальные сети, чтобы ложно заявить о своей победе. После смертельной атаки на Капитолий он был заблокирован Twitter, Facebook и другими социальными сетями.

Президент Джо Байден, когда он был кандидатом в президенты, утверждал, что компании, работающие в социальных сетях, не заслуживают защиты, потому что они сознательно допускают ложную информацию на своих платформах.

В интервью редакции The New York Times в январе 2020 года Байден призвал «немедленно» отменить раздел 230. «Это распространяет ложь, которую они считают ложью, - сказал Байден, - и мы должны устанавливать стандарты, аналогичные тем, которые делают европейцы в отношении конфиденциальности."(Байден имел в виду Общий регламент ЕС по защите данных, всеобъемлющий закон о конфиденциальности.)

Как Конгресс предлагает исправить эти проблемы?

По мере того, как риторика вокруг Раздела 230 накаляется, законодатели по обе стороны политического прохода за последний год приняли целый ряд законов. По данным Future Tense, партнерства Slate, New America и Университета штата Аризона, которое отслеживает законодательство по этому вопросу, за первые три месяца этого года уже было внесено семь законопроектов. .

В этих законопроектах реформы рассматриваются по-разному. Некоторые призывают полностью отменить защиту ответственности, другие изменяют или уточняют меры защиты. Существуют законопроекты, которые ограничивают сферу действия статьи 230, ограничивая виды деятельности, охраняемые законом. Например, законопроект может запрещать компаниям использовать Раздел 230 в качестве защиты при определенных условиях, например, в случаях сексуальной эксплуатации детей, нарушений гражданских прав или в делах о терроризме.

Другие законопроекты полностью снимают защиту от ответственности и заставят компании заработать эту защиту, показывая, что они политически нейтральны в том, как они модерируют контент.

Но тот факт, что было внесено так много законопроектов, некоторые из которых частично совпадают по объему, а некоторые сильно различаются по подходу, возможно, является хорошим признаком того, что для этой проблемы нет простого решения.

Как руководители крупных компаний - Facebook, Google и Twitter - придерживаются регулирования?

Генеральный директор Facebook Марк Цукерберг выразил поддержку изменению Раздела 230. В подготовленных замечаниях Цукерберг сказал во время слушаний, что онлайн-платформы должны «требовать демонстрации того, что у них есть системы для выявления незаконного контента и его удаления», но что они не должны нести ответственности, если часть контента ускользает от их обнаружения.Он также отметил, что законодателям следует быть осторожными с ограничением требований к крупным онлайн-компаниям, чтобы не наказывать и не обременять стартапы.

Генеральный директор Google Сундар Пичаи выразил обеспокоенность по поводу изменения или отмены закона, отметив во время последнего слушания, что могут иметь место непредвиденные последствия, которые усложнят модерацию контента или нанесут вред свободному выражению мнения. Когда его спросили, поддерживает ли он предложенные Цукербергом изменения, он сказал, что есть «определенно хорошие предложения в отношении прозрачности и подотчетности», которые компания приветствовала бы.

Генеральный директор Twitter Джек Дорси поддержал мнение Пичаи. Он сказал, что предложение Facebook о большей прозрачности «хорошо», но добавил, что «будет очень сложно определить, что такое большая платформа, а какая маленькая».

Что сторонники технологий думают об этих реформах?

Electronic Frontier Foundation, Fight the Future и другие группы утверждали, что изменение мер защиты ответственности принесет больше вреда, чем пользы, чтобы устранить многочисленные опасения, которые люди испытывают в отношении компаний, работающих в социальных сетях.Вместо этого, по их словам, Конгрессу следует решить эти проблемы путем применения антимонопольного законодательства или принятия всеобъемлющих правил конфиденциальности.

Отмена защиты ответственности «приведет к усилению цензуры, поскольку компании, работающие в социальных сетях, стремятся минимизировать свои собственные юридические риски», - говорится в сообщении EFF в блоге, посвященном Закону о безопасности технологий Сената, представленному ранее в этом году сенатором-демократом Марком Уорнером из Вирджинии. Эми Клобучар из Миннесоты и Мази Хироно из Гавайев.

«Этот закон не защитит права пользователей лучше, чем действующий закон», - продолжил EFF.«И в некоторых случаях это может нанести вред маргинализованным пользователям, небольшим компаниям и экосистеме Интернета в целом».

Fight for the Future также опасается, что изменения в защите Раздела 230 нанесут вред самым маленьким компаниям, потому что эти предприятия не смогут позволить себе затраты на борьбу с натиском судебных исков. Между тем более крупные игроки, такие как Facebook, у которых уже есть обширные юридические отделы, не пострадают в финансовом отношении от судебных исков.

Эван Грир, директор Fight for the Future, сказал, что неудивительно, что Facebook поддерживает изменения в Разделе 230, поскольку изменение закона может принести пользу компании.

«Поддержка Цукербергом изменений в Разделе 230 касается сохранения доминирования и монопольного контроля Facebook, не более того», - сказал Грир. «Вместо того, чтобы помогать Facebook, убирая Раздел 230, законодатели должны предпринять реальные шаги для устранения вреда больших технологий, например, принять строгий федеральный закон о конфиденциальности данных, обеспечить соблюдение антимонопольного законодательства и пресечь вредные методы ведения бизнеса, такие как микротаргетинг и непрозрачные алгоритмические манипуляции».

Разве экс-президент Трамп не издал распоряжение, предписывающее FCC написать постановления по разделу 230?

Да.Трамп усилил дебаты по поводу Раздела 230 во время своего президентства, когда в мае 2020 года он издал распоряжение, предписывающее Федеральной комиссии по связи установить правила, уточняющие параметры добросовестных усилий, которые Раздел 230 требует от онлайн-компаний при принятии решения об удалении или изменении содержание. В основе указа Трампа лежало утверждение, что сайты социальных сетей подвергают цензуре консервативные точки зрения, с которыми они не согласны.

Имеет ли FCC какое-либо право устанавливать правила, ограничивающие Раздел 230?

Это был большой вопрос.Главный юрист FCC сказал, что да. Но демократы и наблюдательные группы, такие как Public Knowledge, заявили, что FCC не имеет полномочий вводить эти правила.

Потом выборы произошли. Трамп проиграл, Байден выиграл, а председатель FCC Трампа Аджит Пай не стал писать новые правила.

Итак, что дальше?

Судя по последним слушаниям в Конгрессе и потоку новых законодательных актов, направленных на реформу Раздела 230, законодатели готовы что-то сделать.Но как именно будет выглядеть реформа, неясно. В Сенате есть как минимум один двухпартийный законопроект. Ранее в этом месяце Сенс Брайан Шац, демократ с Гавайев, и Джон Тьюн, республиканец из Южной Дакоты, вновь представили Закон об ответственности платформ и прозрачности для потребителей, который сделает методы модерации контента платформ более прозрачными и возложит ответственность на эти компании за контент, который нарушает их собственную политику или является незаконным.

Что такое статья 230 - и почему Трамп хочет ее изменить?

Getty Images

Раздел 230 является частью федерального законодательства, принятого более 20 лет назад.Он состоит всего из 26 слов - коротко и по существу. Но это оказало огромное влияние на нашу жизнь.

Это «26 слов, которые создали Интернет», - говорит Джефф Коссефф, профессор права в области кибербезопасности в Военно-морской академии США и один из ведущих экспертов по разделу 230.

По сути, Раздел 230 обеспечивает неприкосновенность для компаний социальных сетей, таких как Facebook и Twitter. TWTR против судебного преследования за контент на их сайте. Это позволяет им работать и процветать без необходимости модерировать контент.

«Раздел 230 устанавливает правовые рамки для Интернета, которые мы знаем сегодня, которые в значительной степени полагаются на пользовательский контент, а не на контент, который создают компании. Без Раздела 230 компании не захотели бы так много рисковать », - говорит Коссефф.

Президент Трамп теперь хочет изменить раздел 230. В четверг он подписал новое распоряжение, которое попытается ограничить использование сайтами социальных сетей законодательства для предотвращения судебных исков. «Мы здесь сегодня, чтобы защитить свободу слова от одной из величайших опасностей, с которыми она столкнулась в американской истории», - сказал он в Овальном кабинете.

Вот что такое раздел 230 и почему предложение Трампа важно для любого вроде вас - того, кто читает эти слова в Интернете.

Что конкретно сказано в разделе 230?

«Ни один поставщик или пользователь интерактивной компьютерной услуги не должен рассматриваться как издатель или докладчик любой информации, предоставленной другим поставщиком информационного контента».

Что это означает на практике?

Он предлагает широкий щит технологическим компаниям, защищая их от судебных исков за контент, созданный пользователями на их сайтах.Это дает Twitter и Facebook право модерировать контент, но не возлагает на них ответственность за это. «Поскольку контент размещается на их платформах так быстро, они просто не могут контролировать все», - говорит сенатор Рон Виден, который участвовал в создании Раздела 230.

Технологические компании не освобождены от всего. Они по-прежнему обязаны полиции некоторых видов незаконного контента, например, детская порнография или бутлегли фильмы.

Почему он был создан?

В 1990-х годах Stratton Oakmont, брокерская компания, основанная Джорданом Белфортом - да, тем парнем, которого Леонардо Ди Каприо изобразил в Волке с Уолл-Стрит - подала в суд на поставщика интернет-услуг Prodigy Services за клевету.Кто-то на доске объявлений Prodigy обвинил Stratton Oakmont в мошенничестве. Верховный суд штата Нью-Йорк постановил, что Prodigy действовала как издатель и, следовательно, несет ответственность за клевету.

Это дело привлекло внимание Уайдена, тогдашнего конгрессмена от штата Орегон, который работал с представителем Калифорнии Крисом Коксом, чтобы включить раздел 230 в качестве защиты для других интернет-компаний от судебных исков, таких как Stratton Oakmont, в их Закон о порядочности в коммуникациях 1996 года. Раздел 230 был только небольшая часть этого более широкого законодательства.более широкое назначение Закона о пристойности в том, чтобы замедлить распространение детской порнографии в Интернете.

Верховный суд США своим решением 7-2 отменил большую часть этого закона в следующем году, постановив, что оно слишком сильно ограничивает свободу слова. Но суд сохранил статью 230.

«Многие люди скажут ... что без Раздела 230 у вас не было бы роста социальных сетей, потому что они были бы преданы забвению в суд», - говорит специалист по технической этике Дэвид Райан Полгар из Forbes.com участник.

По сути, закон рассматривает интернет-бизнес «очень похоже на то, как мы относимся к почтовому отделению», - объясняет Полгар. «Люди присылают письма с помощью дезинформации, но вы не вините почтовое отделение. Они всего лишь проводники ".

Раздел 230 применим только к сайтам социальных сетей?

Нет. Невозможно переоценить масштабы действия законодательства. Twitter и Facebook полагаются на это. Так делает Google GOOGL , например.Без этого на компанию, занимающуюся поисковыми системами, могут подать в суд за то, что она отображает в результатах поиска. Yelp и Amazon AMZN рассматривайте это как фундаментальную основу для разрешения обзоров.

Почему Трамп хочет изменить раздел 230?

Трамп и другие республиканские политики, включая сенаторов Марко Рубио и Джоша Хоули, считают, что сайты социальных сетей, такие как Twitter, несправедливо настроены против консервативных высказываний. Ранее на этой неделе Twitter приложил предупреждения о проверке фактов к нескольким твитам президента, которые были направлены на дискредитацию бюллетеней, отправленных по почте.Это разозлило Трампа, и он быстро пообещал применить более строгие правила к сайтам социальных сетей.

Хотя Трамп и консерваторы являются самыми громкими критиками закона, у него есть и некоторые противники-либералы. Сам его создатель Уайден, демократ, ныне сенатор, высказал несколько резких слов в адрес технологических компаний. Он видел в Разделе 230 не только щит, но и меч, дающий им возможность активно сокращать нежелательный контент на своих сайтах. Он был разочарован отсутствием интереса технологий к самовосстановлению, предупредив, что если «вы не воспользуетесь мечом, то за вашим щитом будут приходить люди.”

Как Трамп хочет изменить раздел 230?

Как и многие предложения администрации Трампа, его идея изменить раздел 230 несколько неясна. Его распоряжение просит FTC усилить регулирование сайтов социальных сетей и пересмотреть вопрос о том, следует ли им разрешить широкую защиту в соответствии с разделом 230. Это задачи, которые FTC, похоже, не решает выполнить.

Любые изменения в Разделе 230, которые заставляют такие сайты, как Twitter, более активно модерировать контент, могут привести к тому, что они будут более решительно удалять контент и маркировать его как неточный.

По иронии судьбы, это может навредить Трампу, который стал полагаться на социальные сети для распространения своих идей, многие из которых частично или полностью неверны или неточны.

В конце концов, Трамп, заставивший Twitter измениться и ужесточить контент, может привести к тому, что платформа наложит более строгие ограничения на твиты президента, чем те, на которые он жаловался в первую очередь.

«Дональд Трамп является крупным бенефициаром Раздела 230. Если бы платформы не пользовались иммунитетом по закону, они не рисковали бы юридической ответственностью, которая могла бы возникнуть в связи с размещением лжи, клеветы и угроз Дональда Трампа», - говорит Кейт Руан, руководитель ACLU юридический советник.

Как Twitter и Facebook отреагировали на действия президента?

Twitter отказался от комментариев, хотя продолжал применять предупреждения о проверке фактов к твитам в среду (ни одно из этих сообщений не было от Трампа). Facebook и Марк Цукерберг заняли иную позицию, продолжая утверждать, что социальные сети вообще не должны предлагать проверку фактов, чтобы избежать консервативной критики, которая может привести к изменениям в Разделе 230. От таких компаний, как Facebook, ожидать не стоит. действовать как «арбитр истины», сказал Цукерберг CNBC.

Что будет дальше?

Любое распоряжение Трампа почти наверняка столкнется с юридической проблемой. Между тем регуляторы, похоже, не заинтересованы в усилении регулирования. Комиссар FCC Джессика Розенворсель отправила этот твит в среду утром:

Что нужно знать

В сфере недвижимости обмен 1031 - это обмен одной инвестиционной собственности на другую, что позволяет отложить налоги на прирост капитала. Термин, получивший свое название от раздела 1031 кода IRS, используется риэлторами, титульными компаниями, инвесторами и футбольными мамами.Некоторые люди даже настаивают на том, чтобы превратить это в глагол, например: «Давайте 1031 то здание для другого».

Раздел 1031 IRS имеет много движущихся частей, которые инвесторы в недвижимость должны понять, прежде чем пытаться использовать его. Обмен может быть произведен только с подобными объектами недвижимости, а правила IRS ограничивают использование недвижимости для отпуска. Есть также налоговые последствия и временные рамки, которые могут быть проблематичными. Тем не менее, если вы рассматриваете вариант 1031 или просто любопытны, вот что вам следует знать о правилах.

Ключевые выводы

  • Обмен 1031 - это обмен недвижимостью, предназначенной для деловых или инвестиционных целей.
  • Обмениваемая собственность должна рассматриваться как подобная в глазах IRS для отсрочки налога на прирост капитала.
  • При правильном использовании нет ограничений на количество и частоту выполнения 1031 обмена.
  • Правила могут применяться к бывшему основному месту жительства при очень определенных условиях.

Что такое статья 1031?

В общих чертах, обмен 1031 (также называемый аналогичным обменом или обменом Старкера) - это обмен одной инвестиционной собственности на другую.Хотя большинство свопов облагаются налогом как продажи, если ваш своп соответствует требованиям 1031, у вас либо не будет налога, либо ограниченного налога, подлежащего уплате во время обмена.

Фактически, вы можете изменить форму своих инвестиций без (по мнению IRS) обналичивания или признания прироста капитала. Это позволяет вашим инвестициям продолжать расти без учета налогов. Нет никаких ограничений на то, сколько раз и как часто вы можете делать 1031. Вы можете переносить прибыль с одного объекта инвестиционной недвижимости на другой, на другой и другой.Хотя вы можете получать прибыль от каждого свопа, вы избегаете налогов, пока не продадите за наличные много лет спустя. Затем, если все сработает, как планировалось, вы заплатите только один налог, и этот налог по ставке долгосрочного прироста капитала (в настоящее время 15% или 20%, в зависимости от дохода - и 0% для некоторых налогоплательщиков с более низким доходом).

Большинство обменов должно быть просто «похожим» - загадочная фраза, которая не означает того, что вы думаете. Вы можете обменять многоквартирный дом на сырую землю или ранчо на торговый центр. Правила на удивление либеральны.Вы даже можете обменять один бизнес на другой. Но для неосторожных есть ловушки.

Положение 1031 относится к инвестиционной и коммерческой собственности, хотя правила могут применяться к бывшему основному месту жительства при определенных условиях. Есть также способы использовать 1031 для обмена загородными домами - подробнее об этом позже, - но эта лазейка намного уже, чем была раньше.

Для того, чтобы претендовать на обмен 1031, оба объекта недвижимости должны находиться в США.

Особые правила для амортизируемого имущества

При обмене амортизируемого имущества действуют особые правила.Это может привести к получению прибыли, известной как возврат амортизации, которая облагается налогом как обычный доход. В общем, если вы поменяете одно здание на другое, вы можете избежать повторного захвата. Но если вы обменяете улучшенную землю со зданием на неулучшенную землю без здания, амортизация, которую вы ранее заявили на здание, будет возвращена в качестве обычного дохода.

Из-за таких осложнений вам нужна профессиональная помощь, когда вы делаете 1031.

Изменения в 1031 Правилах

До принятия нового Закона о сокращении налогов и занятости (TCJA) в декабре 2017 года некоторые обмены личным имуществом - например, лицензии на франшизу, самолеты и оборудование - соответствовали условиям обмена 1031.Теперь подпадает только недвижимость (или недвижимость), как определено в Разделе 1031.

Стоит отметить, что полная компенсация расходов TCJA на определенное материальное личное имущество может помочь компенсировать это изменение в налоговом законодательстве.

TCJA включает правило перехода, которое разрешало обмен 1031 квалифицированного личного имущества в 2018 году, если первоначальное имущество было продано или новое имущество было приобретено до 31 декабря 2017 года. Правило перехода относится к налогоплательщику и не разрешает обратный обмен 1031 где новая недвижимость была куплена до продажи старой.

Обмен корпоративными акциями или долями товарищества никогда не соответствовал критериям - и до сих пор не имеет - но интересы в качестве общего арендатора (TIC) в недвижимости все еще имеют значение.

Отсроченный обмен и правила времени

Обычно обмен включает в себя простой обмен одного имущества на другое между двумя людьми. Но шансы найти кого-то с именно тем имуществом, которое вам нужно, кто захочет именно то, что у вас есть, невелики. По этой причине большинство обменов являются отложенными, трехсторонними или обменами Старкера (названными в честь первого налогового случая, в котором они разрешены).

При отложенном обмене вам нужен квалифицированный посредник (посредник), который будет удерживать деньги после того, как вы «продадите» свою собственность, и использует их для «покупки» замещающей собственности для вас. Этот трехсторонний обмен рассматривается как своп.

При отложенном обмене вы должны соблюдать два ключевых правила выбора времени:

Правило 45 дней

Первый относится к обозначению заменяющего имущества. После продажи вашей собственности посредник получит наличные.Вы не можете получить наличные, иначе 1031 лечение испортится. Кроме того, в течение 45 дней с момента продажи вашей собственности вы должны письменно указать посреднику заменяющую собственность, указав ту собственность, которую вы хотите приобрести. IRS сообщает, что вы можете назначить три объекта недвижимости, если в конечном итоге вы закроете одно из них. Вы даже можете назначить более трех, если они подпадают под определенные оценочные тесты.

Правило 180 дней

Второе правило времени при отложенном обмене относится к закрытию.Вы должны закрыть новую собственность в течение 180 дней после продажи старой.

Два временных периода идут одновременно, что означает, что вы начинаете отсчет, когда заканчивается продажа вашей собственности. Например, если вы назначите замену собственности ровно через 45 дней, у вас будет всего 135 дней, чтобы закрыть ее.

Налоговые последствия: денежные средства и задолженность

У вас могут остаться наличные после того, как посредник приобретет новое имущество. В таком случае посредник выплатит его вам по истечении 180 дней.Эти денежные средства, известные как «ботинок», будут облагаться налогом как частичная выручка от продажи вашей собственности, как правило, как прирост капитала.

Один из основных способов, по которым люди попадают в затруднительное положение с этими транзакциями, - это игнорирование кредитов. Вы должны учитывать ипотечные ссуды или другую задолженность по собственности, от которой вы отказываетесь, а также любой долг по замененной собственности. Если вы не получите кэшбэк, но ваши обязательства уменьшатся - это тоже будет считаться для вас доходом, как и наличными.

Предположим, у вас есть ипотека в размере 1 миллиона долларов на старую собственность, но ваша ипотека на новую собственность, которую вы получаете взамен, составляет всего 900 000 долларов.У вас есть прибыль в размере 100 000 долларов, которая также классифицируется как «прибыль», и она будет облагаться налогом.

1031s для домов для отпуска

Возможно, вы слышали рассказы о налогоплательщиках, которые использовали положение 1031, чтобы поменять один загородный дом на другой, возможно, даже на дом, в котором они хотят уйти на пенсию, а Раздел 1031 отсрочил признание прибыли. Позже они переехали в новую собственность, сделали ее своим основным местом жительства и в конечном итоге планировали использовать исключение из прироста капитала в размере 500 000 долларов. Исключение позволяет вам продать свое основное место жительства и вместе с супругом защитить прирост капитала в размере 500 000 долларов, если вы прожили там два года из последних пяти.

В 2004 году Конгресс закрыл эту лазейку. Да, налогоплательщики по-прежнему могут превращать дома для отдыха в арендуемую недвижимость и совершать 1031 обмен. Пример: вы перестаете использовать свой пляжный домик, сдаете его в аренду на шесть месяцев или год, а затем обмениваете на другую недвижимость. Если у вас есть арендатор и вы ведете себя по-деловому, вы, вероятно, превратили дом в инвестиционную недвижимость, что должно сделать ваш обмен 1031 нормальным.

Однако, если вы просто предлагаете его в аренду, но на самом деле никогда не имеете арендаторов, это, вероятно, недопустимо.Факты будут иметь ключевое значение, как и время. Чем больше времени пройдет после преобразования использования собственности в аренду, тем лучше. Хотя абсолютного стандарта не существует, менее шести месяцев добросовестного использования в аренде, вероятно, недостаточно. Год будет лучше.

Переезд в 1031 Swap Residence

Если вы хотите использовать недвижимость, которую обменяли, в качестве вашего нового второго или даже основного дома, вы не можете въехать сразу. В 2008 году IRS установило правило безопасной гавани, в соответствии с которым оно заявило, что не будет оспаривать, квалифицируется ли новое жилище как инвестиционная собственность для целей Раздела 1031.Для обеспечения этой безопасной гавани в каждый из двух 12-месячных периодов сразу после обмена.

  • Вы должны сдать жилище другому лицу для получения справедливой аренды на 14 дней или более.
  • Ваше личное использование жилого помещения не может превышать 14 дней или 10% от количества дней в течение 12-месячного периода, в течение которого жилое помещение сдается в аренду по справедливой ставке.

Более того, после успешного обмена одной недвижимости для отпуска или инвестиционной недвижимости на другую вы не можете сразу же преобразовать новую недвижимость в свой основной дом и воспользоваться исключением в размере 500 000 долларов.

До внесения изменений в закон в 2004 году инвестор мог передать одну арендуемую недвижимость в обмен на 1031 другую арендуемую недвижимость, сдать новую арендуемую недвижимость на определенный период, переехать в недвижимость на несколько лет, а затем продать ее, воспользовавшись преимуществом исключение прибыли от продажи основного места жительства. Теперь, если вы приобретаете недвижимость в рамках обмена 1031, а затем пытаетесь продать эту недвижимость в качестве основного места жительства, исключение не будет применяться в течение пятилетнего периода, начинающегося с даты приобретения собственности в рамках обмена аналогичного вида 1031.Другими словами, вам придется ждать намного дольше, чтобы воспользоваться налоговой льготой на прирост капитала по месту жительства.

Итог

Обмен 1031 может быть использован опытными инвесторами в недвижимость в качестве стратегии увеличения доходов с отсрочкой налогов. Многие сложные движущиеся части требуют не только понимания правил, но и привлечения профессиональной помощи даже для опытных инвесторов.

Раздел 179 Определение

Что такое статья 179?

Раздел 179 Закона СШАS. Внутренний код дохода - это немедленный вычет расходов, который владельцы бизнеса могут использовать для покупки амортизируемого бизнес-оборудования вместо капитализации и амортизации актива в течение определенного периода времени. Вычет по статье 179 может быть произведен, если оборудование приобретено или профинансировано, и полная сумма покупной цены имеет право на вычет.

Ключевые выводы

  • Раздел 179 IRC позволяет компаниям немедленно вычесть коммерческие расходы, связанные с амортизируемыми активами, такими как оборудование, транспортные средства и программное обеспечение.
  • Это позволяет предприятиям снизить свои налоговые обязательства в текущем году, а не капитализировать актив и амортизировать его с течением времени в будущих налоговых годах.
  • Раздел 179 ограничен максимальным вычетом в размере 1 050 000 долларов США и стоимостью приобретенного имущества до 2 620 000 долларов США на 2021 год.

Раздел 179 Разъяснение

Использование стоимости оборудования в качестве немедленного вычета расходов позволяет бизнесу получить немедленное снижение налогового бремени, в то время как капитализация и последующая амортизация актива позволяет делать меньшие вычеты в течение более длительного периода времени.Метод списания расходов по Разделу 179 предлагается как стимул для владельцев малого бизнеса развивать свой бизнес за счет покупки нового оборудования.

Вычет расходов по Разделу 179 ограничивается такими статьями, как автомобили, офисное оборудование, коммерческое оборудование и компьютеры. Этот быстрый вычет может обеспечить существенные налоговые льготы для владельцев бизнеса, которые покупают стартовое оборудование. Оборудование должно подлежать вычету в соответствии со спецификациями в разделе 179 налогового кодекса, а покупная цена должна быть в пределах допустимых по кодексу долларовых сумм.Имущество должно быть введено в эксплуатацию в течение налогового года, за который запрашивается вычет. Оборудование, на которое распространяется вычет по Разделу 179, также может иметь право на амортизацию по бонусу, что еще больше снижает налоговый счет владельца бизнеса.

Раздел 179 Подробности

По данным налоговой службы (IRS), максимальная сумма, которую вы можете выбрать для вычета для большей части имущества по разделу 179, которое вы передали в эксплуатацию в налоговые годы, начинающиеся в 2021 году, составляет 1050 000 долларов США, что также ограничивает общую сумму приобретенного оборудования до максимума. 2 620 000 долларов, чтобы пройти квалификацию.

Оборудование, транспортные средства и / или программное обеспечение, приобретенные в соответствии с разделом 179, должны использоваться в коммерческих целях более 50% времени, чтобы иметь право на вычет. Просто умножьте стоимость оборудования, транспортных средств и / или программного обеспечения на процент использования в бизнесе, чтобы получить денежную сумму, соответствующую требованиям Раздела 179.

Пример

Представьте, что компания приобрела новое оборудование, используемое на 100% для деловых целей, по цене 50 000 долларов и нулевой ликвидационной стоимости.Компания может забрать этот актив и обесценить его в течение 5 лет до 10 000 долларов в год. Раздел 179 вместо этого позволит компании списать все 50 000 долларов в текущем году.

Что раздел 179 означает для вашего бизнеса - шкаф для уборщика

Мы хотим убедиться, что вы знаете обо всех возможных способах развития вашего бизнеса. Это включает в себя понимание того, какую пользу вам может принести налоговый вычет по Разделу 179. Хотя Раздел 179 не увеличивает общую сумму, которую вы можете вычесть, он позволяет вам получить полную амортизацию за один год, а не в течение срока полезного использования актива.

Большинство людей думают о вычетах по статье 179 как о сложном налоговом кодексе, но это не так, и это важно понимать. По сути, кодекс позволяет предприятиям вычитать полную закупочную цену соответствующего оборудования, приобретенного или профинансированного в течение налогового года. Это означает, что если вы покупаете соответствующее оборудование, вы можете вычесть полную стоимость покупки из своего валового дохода. Любая долгосрочная материальная собственность, которую вы используете в своем бизнесе более 50% времени, может иметь право на вычет.

(Вы можете легко подать заявку на участие в нашей программе финансирования CleanFreak.com. Подайте заявку менее чем за 30 секунд!)

Пример. Вы потратили 5000 долларов на новый автоматический скребок для пола. В соответствии с вычетом по разделу 179 вы получите экономию на налогах в первый год в размере 1750 долларов (при условии, что налоговая ставка составляет 35%). Это снизит вашу стоимость оборудования до 3250 долларов с учетом налоговой экономии!

Используйте этот калькулятор налогового вычета, чтобы рассчитать свои сбережения.

Хотя все предприятия, которые покупают, финансируют и / или сдают в аренду новое или бывшее в употреблении оборудование для бизнеса в течение 2020 налогового года, должны иметь право на вычет по Разделу 179, существуют некоторые ограничения.Вы не можете вычесть за один год больше, чем ваш чистый налогооблагаемый доход от бизнеса за год. Существуют ограничения на общую списанную сумму (1 040 000 долларов на 2020 год) и ограничения на общую сумму приобретенного оборудования (2 500 000 долларов в 2020 году). Вычет начинает постепенно сокращаться в соотношении доллар к доллару после того, как конкретный бизнес потратит 2500000 долларов (таким образом, весь вычет уходит, как только будет достигнута сумма покупок на сумму 3500000 долларов), так что это делает его настоящим малым и средним бизнесом. удержание.

Для получения дополнительной информации и полезных ресурсов посетите section179.орг. Вам также следует посоветоваться со своим бухгалтером, чтобы узнать, как лучше всего воспользоваться этим ценным вычетом, и убедиться, что вы совершили покупку до конца года.


Что такое раздел 504 и как он соотносится с разделом 508?

Обязанности в соответствии с разделами 504 и 508 могут частично совпадать. Оба закона налагают разные, но в некоторой степени взаимосвязанные обязательства для сотрудников HHS OPDIV / STAFFDIV, которые призваны защищать людей с ограниченными возможностями от дискриминации на основании их инвалидности.Агентства должны соблюдать оба положения при распространении информации.

Раздел 508 требует, чтобы федеральные агентства обеспечивали инвалидам (как служащим, так и представителям общественности) сопоставимый доступ к электронным информационным технологиям и их использование. Это означает, что любые электронные и информационные технологии, которые используются, обслуживаются, разрабатываются или закупаются HHS, должны быть доступны для людей с ограниченными возможностями.

Раздел 504 требует, чтобы агентства предоставляли инвалидам равные возможности для участия в их программах и получения пользы от их услуг, включая предоставление информации сотрудникам и представителям общественности.Агентства должны предоставлять соответствующие вспомогательные средства там, где это необходимо, для обеспечения равных возможностей. Типы вспомогательных средств могут включать в себя печатные версии материалов с шрифтом или крупным шрифтом, электронные дискеты, аудиокассеты, квалифицированных переводчиков или читателей, телекоммуникационные устройства для глухих (TDD), субтитры к видео и другие методы предоставления информации и доступности для людей с ограниченными возможностями. . При рассмотрении того, какой тип вспомогательной помощи предоставить, агентства должны уделять первоочередное внимание просьбе человека с ограниченными возможностями и выполнять эту просьбу, если только она не может продемонстрировать, что существует другое эффективное средство связи.

Что это значит для управления веб-сайтами?

Агентства должны гарантировать, что вся опубликованная электронная информация совместима с устройствами со вспомогательными технологиями, обычно используемыми людьми с ограниченными возможностями для информации и общения. Это относится к людям с ограниченными возможностями, которые используют вспомогательные технологии для чтения электронных материалов и навигации по ним. Если электронная публикация не может быть приведена в соответствие, то OPDIV / STAFFDIV должны предоставить разумную альтернативу документу.

В некоторых случаях агентство может быть в состоянии выполнить свое обязательство по Разделу 504 по предоставлению равных возможностей лицам с ограниченными возможностями и обеспечению эффективного общения путем предоставления информации в форме, соответствующей Разделу 508, на своем внешнем веб-сайте или в интранете (-ах). ). Однако в других случаях для выполнения своих обязательств по Разделу 504 агентству может потребоваться предоставить соответствующую вспомогательную помощь лицу с ограниченными возможностями, независимо от того, соответствует ли информация на его веб-сайте требованиям доступности в соответствии с Разделом 508.

Примеры ситуаций, когда от агентства потребуется предоставить информацию инвалиду в альтернативном формате:

  • Слепой человек запрашивает аудио или версию Брайля общедоступного отчета, который размещается на веб-сайте агентства, соответствующем Разделу 508. Если необходимо предоставить человеку равный доступ к информации, агентство должно предоставить отчет в альтернативном формате, таком как аудиофайл или шрифт Брайля.
  • Человек с физическими нарушениями, ограничивающими его способность эффективно использовать компьютер, просит агентство предоставить в Интернете информацию о сезонном гриппе в печатном виде.Если печатная версия информации необходима человеку для равного доступа к информации, агентство должно предоставить информацию в печатном виде.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
