Уклон пола в ванной
- Bathstudio.ru
- Уклон пола в ванной
Согласно Своду Правил ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ (АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНИП 2.04.01-85*) СП 30.13330.2012:
8.4.4. Уклон пола в душевых помещениях следует принимать 0,01 – 0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.
Полы с уклоном. В помещениях бань и душевых полы устраивают с уклоном. В конструкции таких полов входит гидроизоляция, препятствующая проникновению сточных вод в толщу конструкции. Наклонные участки пола называют пандусом.
Полы из плитки укладывают с уклоном 1—2%. При уклоне 1 % на каждый метр длины уровень пола понижается на 1 см, при уклоне 2° — на 2 см и т.
Не допускается устраивать уклон за счет толщины прослойки. Увеличение ее толщины более 15 мм вызовет отслоение плиток.
Направление уклона пандусов зависит от местоположения трапов и лотков. При этом направление стока воды не должно пересекать проходов.
Участки покрытия, собирающие сток, разделяют линиями разруба — диагоналями, проходящими через углы трапа. Такие наклонные участки пола имеют форму равнобедренных треугольников.
Если в помещении предусмотрено два трапа, смежные треугольные участки покрытия разграничивает линия водораздела 5, отстоящая от трапов на одинаковом расстоянии. В полах с лотками, участки покрытия, собирающие сток, имеют прямоугольную форму.
Наклонные участки покрытия начинаются от полосы, равной ширине двух-трех рядов плитки, проходящей по периметру стены.
Плиточные полы с уклоном: а, б — при одном и двух трапах, стрелками показано направление водостока |
По материалам книги: Горячев В. И., Неелов В. А. Облицовочные работы – плиточные и мозаичные, а также сайта gardenweb.ru
Прежде чем начать обзор трапов и лотков, рассмотрим параметры их выбора, а именно – необходимую пропускную способность и параметры на нее влияющие.
Итак, согласно ГОСТ 1811-97 (ТРАПЫ ДЛЯ СИСТЕМ КАНАЛИЗАЦИИ ЗДАНИЙ), трапы следует изготавливать следующих типов:
Т50 – трап с прямым отводом условным проходом 50 мм;
ТК50 – трап с косым отводом условным проходом 50 мм;
ТК100м – трап с косым отводом условным проходом 100 мм, малый;
Т100б – трап с прямым отводом условным проходом 100 мм, большой;
ТК100б – трап с косым отводом условным проходом 100 мм, большой;
ТВ50 – трап с вертикальным отводом условным проходом 50 мм;
ТВ100 – трап с вертикальным отводом условным проходом 100 мм.
и обеспечивать водоотведение со следующими параметрами:
Трапы типов Т50, ТК50, ТВ50 должны обеспечивать отведение сточных вод в количестве не менее 0,7 л/с; трапы типов Т100м, ТК100м, ТВ100 – не менее 2,1 л/с; трапы типов Т100б и ТК100б – не менее 3,7 л/с при средней высоте слоя воды перед внешней кромкой решетки не более (20+3) мм.
Уклон канализации оговаривает Свод правил СП 30.13330.2012 Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85).
Пункт 8.4.4, в частности, гласит: Уклон пола в общественных душевых помещениях следует принимать 0,01-0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.
Канализация: уклон трубы не должен превышать 0,15 (за исключением ответвлений от приборов длиной до 1,5 м), т.е. 15см на 1 метре. В противном случае, вода быстро уйдет, а все остальное останется.
Размеры и уклоны лотков следует принимать из условия обеспечения самоочищающей скорости сточных вод, наполнение лотков — не более 0,8 их высоты, ширину лотков — не менее 0,2 м.
Ширина лотка назначается в зависимости от результатов гидравлического расчета и конструктивных данных; при высоте лотка свыше 0,5 м ширина его должна быть не менее 0,7 м.
расчет, минимальный, в градусах и процентах, снип – плоской, из профлиста, металлочерепицы, сэндвич панелей, односкатной, мягкой
Опубликовано:
20.
При устройстве любой крыши необходимо правильно рассчитать максимальный и минимальный уклон кровли, так как от этого зависит безопасность и расход материалов для строительства. Значение уклона можно рассчитать в процентах, но лучше всего это делать в градусах, так как для вычислений очень удобна таблица Брадиса.
Для устройства кровли уклон – один из самых важных параметров, закладываемый в расчеты. Он зависит от используемого материала и климатических условий.
Уклон крыши зависит от выбранного материала, формы конструкции, предполагаемых ветровых и снеговых нагрузок. Сами расчеты рекомендуется доверять специалистам, хотя можно выполнить их и самостоятельно. Рассчитать в процентах либо градусах уклон можно, для этого понадобятся простейшие математические формулы и элементарные знания геометрии.
Читайте также:
Монтаж сэндвич панелей.
Обзор устройства крыши.Как установить обогрев водостоков – подробнее >>>
Зависимость уклона от типа крыши и кровельного материала
Чтобы рассчитать в процентах или градусах уклон, необходимо обратить внимание на тип конструкции. Все это тесно взаимосвязано с используемым материалом. Для сложных крыш, то есть вальмовых, многощипцовых используется металлочерепица, кровельное железо, разные типы мягкой кровли. А вот для простых крыш применяют обычную черепицу, шифер.
Угол наклона для таких конструкций может составлять 30-60 градусов, в противном случае организация стока воды не будет правильной. На крыше станут скапливаться лужи, а это приведет к повреждению всей конструкции. Кроме стока воды необходимо подумать и о схождении снеговых масс, накоплениях льда, которые также создают определенную нагрузку на стропила.
Значение минимальных углов наклона для крыш с различными видами кровельных покрытий. Здесь можно увидеть минимальный и максимальный угол уклона, при котором используется тот или иной вид кровельного покрытия.
Для мягкой кровли, то есть рубероида, битумной черепицы, допускается уклон от 8 до 18 градусов, для некоторых типов материала угол может быть и больше, но меньшим его делать нельзя, так как не будет требуемых условий для стока воды. Только в таком случае кровля будет надежной.
Для сложных скатных крыш применяется листовой материал. Но чтобы рассчитать в процентах или градусах уклон, необходимо учесть многие факторы, в том числе тип материала, глубину и ширину волны, метод монтажа обрешетки. В основном это значение колеблется от 14 до 16 градусов. Такие условия хороши для стока воды, схода снеговых масс.
При слишком маленьких уклонах, которые проще рассчитать в процентах, следует учесть необходимость герметизации стыков плит или швов, чтобы талая и дождевая вода не проникали сквозь покрытие. В таком случае для стока воды применяются специальные водосточные системы, часто внутреннего типа.
Вернуться к оглавлению
Как измерить уклон конструкции?

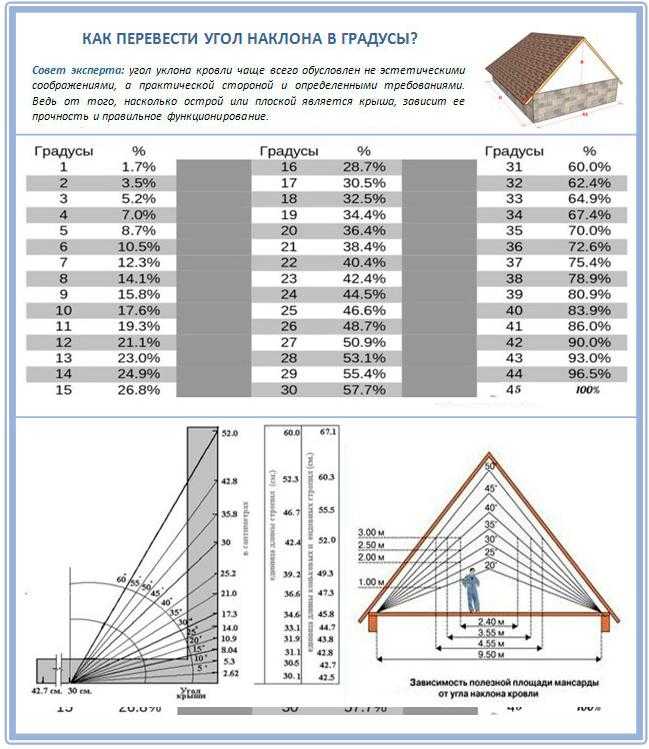

Таблица соотношения градус/процент уклона крыши. Уклон крыши можно узнать через высоту конька. Для этого определяется соотношение между высотой конька крыши и половиной заложения, полученный результат умножается на 100. По этому значению в процентах и узнается угол уклона крыши (см. таблицу).
Расчет уклона кровли – это один из важнейших процессов, от него зависит надежность конструкции, ее устойчивость к самым разнообразным нагрузкам. Оптимальный угол скатной кровли – от 11 до 45 градусов. При увеличении угла можно добиться снижения снеговых нагрузок, но вот ветровые от этого только усилятся, а это потребует усиления стропильной системы, обрешетки, контробрешетки, что в конечном итоге приведет к увеличению веса кровли, нагрузкам от ее собственного веса и просто к удорожанию строительства.
Важно помнить и то, что уклон зависит от типа кровельных материалов, их качества и количества. Немалое влияние оказывает и климатический регион.
Чтобы точно определить угол плоской либо скатной крыши, необходимо правильно учесть все нагрузки на конструкцию. К ним относят:
- общую массу возводимой конструкции;
- снегову нагрузку для конкретного региона.
Формулы расчета уклона кровли. Во внимание следует принимать не только расчетные значения, но и ветровую/снеговую нагрузку. В районах с сильными ветрами надо использовать минимальный уклон кровли.
Оптимальный угол скатной кровли рассчитывается таким образом: сначала требуется определить массу одного квадратного метра каждого слоя кровельного пирога, при этом учитываются стропила, обрешетка, утеплитель, гидроизоляция и прочее. Полученные значения складываются между собой, после чего результат умножается на специальный коэффициент 1,1. Для этого нам необходимо использовать такие математические данные, как длина стропил, тангенс для угла наклона крыши, половина длины пролета дома, высота конька.
Кроме математических формул будет полезна таблица Брадиса, где указаны требуемые значения. Из формул чаще всего надо будет пользоваться такими:
- вычисление длины стропил. Это высота конька, умноженная на угол в градусах между линией пролета и скатом;
- высота конька крыши, то есть вычисление средней линии треугольника, образованного пролетом и скатом крыши.
Вернуться к оглавлению
Пример расчетов
Устройство уклономера конструкции Козловского: а – вид сверху и сбоку; б – шарнир в разрезе; в – маятник, нижняя часть ; 1 – пластина; 2 – кольцо; 3 – ось для маятника; 4 – планка для крепления маятника 5 с указателем 9; 6 – направляющая для маятника; 7 – рамка прибора; 8 – груз-маятник; 10 – шкала измерительная; 11 – опорная рейка.
Рассмотрим случай, когда толщина укладываемой обрешетки составляет 2,5 см, а кв. м кровли весит 15 кг. При этом укладывается утеплитель с толщиной слоя в 10 см, вес которого на кв. м составляет 10 кг. При покрытии крыши используется ондулин, вес кв. м которого равен 3 кг.
Расчет нагрузки для уклона будет выполнен таким образом:
1,1х(15+10+3)=30,8 кг на кв. м
Также учитываем, что обычно нагрузка принимается за значение до 50 кг на кв. м, но цифра эта несколько завышена для того, что обеспечить некоторый запас. То есть полученное нами значение полностью соответствует норме.
Оптимальный угол скатной кровли рассчитывается при помощи математического инструмента, это таблица Брадиса, где приняты такие значения:
- угол наклона в градусах – 5, относительная величина – 0,8;
- угол – 10, относительная величина – 0,17;
- угол – 5, величина – 0,26 и так далее.
Зависимость площади мансарды от угла наклона крыши: если взять слишком большой угол наклона кровли, это сократит количество полезной площади мансарды. Слишком маленький угол наклона приведет к затруднению эксплуатации самой кровли: очищению от осадков, прочности.
При этом коэффициент зависит от угла уклона в градусах, если он не превышает 25 градусов, то коэффициент принимаем за единицу. При угле от 25 до 16 – коэффициент принимается за 1,25 и так далее.
Для расчета тоже может применяться таблица Брадиса, которая позволяет после этого узнать угол, который соответствует полученной цифре. Высота конька в данном случае определяется таким образом:
- сначала производятся подсчеты для ширины пролета;
- полученная ширина делится на два;
- значение умножается на величину, индивидуальную для угла наклона.
Так как посчитать уклон кровли? Все очень просто: при ширине здания в 8 м получаем значение половины пролета – 4 м. Теперь считаем высоту стропил для уклона в 25 градусов. Таблица дает нам значение коэффициента в 0,47. Теперь половину ширины умножаем на полученное число, то есть 4х0,47 и получаем, что стропила крыши надо поднимать на 1,88 метра.
Чтобы выбрать угол уклона, необходимо провести соответствующие расчеты. От этого зависит многое, в том числе и выбор материалов, высота конька. Такие расчеты нужны для организации правильного стока воды, устойчивости к снеговым, ветровым нагрузкам. В некоторых случаях требуется перевод в проценты полученного значения, но чаще всего для расчетов применяется таблица Брадиса. Кроме того, на все значения оказывает влияние материал кровельного пирога, то есть утеплитель, гидроизоляция, стропила, покрытие.
