Как ставить рольставни: Установка рольставней (как установить рольставни своими руками) пошагово

alexxlab 20.11.2022 Нет комментариев

Содержание

этапы работ, монтаж на оконный и дверной проем


Рольставни – это универсальный способ защиты оконных и дверных проемов жилых, офисных и коммерческих помещений. Одно из преимуществ – простая конструкция и монтаж, поэтому установку можно производить самостоятельно. Но сначала стоит разобраться в способах и нюансах крепления изделий на разные проемы.

Особенности монтажа


Существует несколько способов монтажа рольставней в зависимости от размера и особенностей проема. При этом их функциональность сохраняется в полном объеме. Особенность заключается в том, что обе стороны рольставней являются лицевыми. Однако на одной стороне присутствует короб, выступающий вперед на 13 – 34 см от плоскости полотна, поэтому конструкция не симметричная.

Короб предназначен для защиты механизма управления роллетным полотном – внутри него установлен вал с приводом, на который оно накручивается во время подъема. Установка конструкции накладным методом может производиться с любой стороны проема – внешней или внутренней. Способ монтажа рольставней бывает встроенным и наружным.

Наружный способ наиболее простой и доступный для самостоятельной установки, т.к. не возникает необходимости в оборудовании дополнительной ниши. Короб монтируют над окном или дверью, а направляющие на стене по бокам. К особенностям этого метода установки относят следующее:

  • монтаж производится на проемы, имеющие остекление;
  • возможно автоматизированное и ручное управление;
  • проем сохраняет свою высоту, поскольку короб устанавливается на стене.

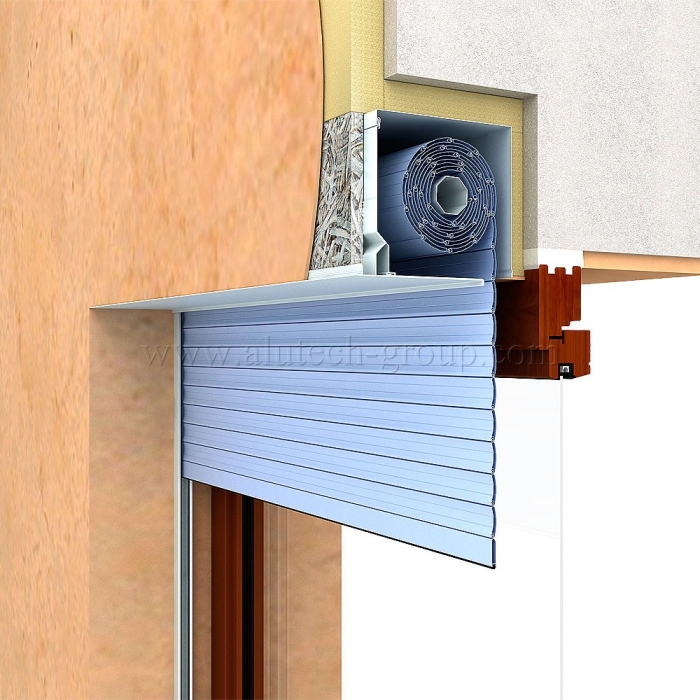

Встроенный монтаж предполагает установку короба с направляющими внутри откосов оконных и дверных проемов. К преимуществам этого метода относят следующее:

  • высокий уровень защиты от взлома;
  • способность уменьшить световой проем большого окна;
  • рекомендуется наличие специальной ниши в стене, которая закладывается еще во время постройки здания.

Подготовка к работе

Перед началом монтажа рольставней необходимо выполнить ряд подготовительных мероприятий:

  1. С помощью обычной рулетки нужно проверить параметры проема – они должны быть одинаковыми сверху и снизу. Сделать это можно, измерив диагонали и сравнив результаты – погрешность не должна превышать 5 мм. Если не принять меры по устранению неровности проема, то конструкция будет установлена не герметично, а значит, не будет обеспечивать необходимую степень защиты. Также в дальнейшем возможен перекос полотна, который в скором времени выведет всю конструкцию из строя.
  2. С помощью уровня необходимо проверить горизонтальность откосов снизу и сверху.
  3. Параметры боковых сторон определяют при помощи отвесов. Погрешность на 1 метр погонный не должна превышать 1,5 мм.

При выявлении серьезных отклонений делают выравнивание проемов штукатурным раствором.

Монтаж на оконный проем

Чтобы установить роллеты на окно потребуется простой набор инструментов – строительный уровень и рулетка для измерительных работ, а также электроинструмент для изготовления отверстий и крепления элементов: набор отверток, крепеж, перфоратор и шуруповерт.

Монтаж происходит в следующей последовательности:

  1. Первым делом измеряем окно. Если предполагается накладной монтаж, то к ширине оконного проема прибавляем ширину направляющих. При измерении высоты окна учитывают высоту короба. При установке в проем, от ширины и высоты оконного проема необходимо отнять 10 мм.
  2. На основе полученных измерений оформляется заказ на изготовление роллет, в процессе которого есть возможность выбрать необходимый цвет – самые распространенные цвета белый и коричневый, и способ управления полотном – ручной или автоматический.
  3. Когда готовые ролеты доставлены, можно приступать к изготовлению отверстий в стене. Сначала сверлят отверстия 6 мм сквозь направляющие, после этого отверстие рассверливают 12-миллиметровым сверлом под саморез. При установке роллет с автоматическим управлением через направляющую вовнутрь помещения просверливают отверстие 10 мм для вывода кабеля к настенному переключателю. Фиксацию ролет лучше выполнять с помощником – конструкцию необходимо фиксировать на стене строго по уровню.
  4. Затем крепят полотно, перекинув его через вал и закрепив автоматическими замками сверху.
  5. Выводят кабель и подключают переключатель привода – он должен быть в выключенном положении.

Регулировку полотна выполняют по инструкции, которая поставляется изготовителем в комплекте с роллетами.

Обратите внимание: При установке конструкции, работающей от электродвигателя, процесс подсоединения механизма к общей сети должен выполняться опытным электриком.

Монтаж на дверной проем

Монтаж на дверной проем также начинается с предварительного измерения и заказа. После этого процесс выглядит так:

  1. На поверхности боковых направляющих отмечают точки сверления. При помощи сверла 12 мм изготавливают отверстия. Затем сверлом № 14 с лицевой стороны отверстие рассверливают под декоративную заглушку.
  2. Далее производят фиксацию пластиковых крепежей к коробу под направляющие. Крепят боковые направляющие и, приложив конструкцию к проему, проверяют с помощью уровня ее плотное прилегание к стене. Выполняют фиксацию короба и направляющих к стене.
  3. Для автоматического короба изготавливают отверстие под кабель в месте установки механизма.
  4. На вал накручивают роллетное полотно, снизу крепят фиксаторы.

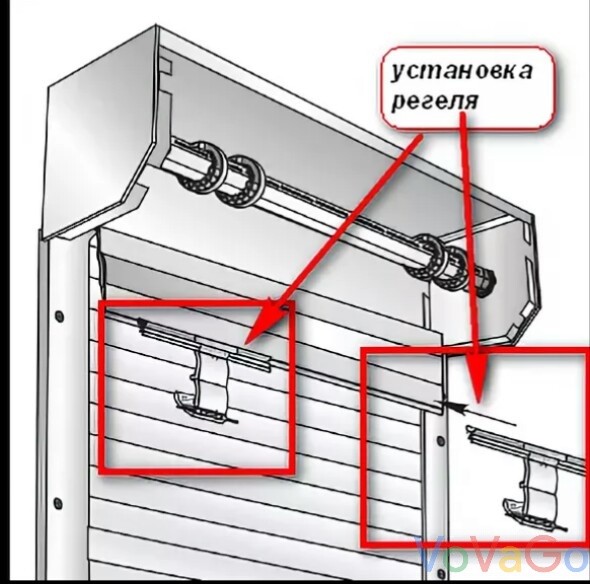

При наружной установке важную роль в правильном функционировании конструкции играет блокировочный ригель, который предотвращает подъем ставней снизу при физическом или механическом воздействии.

В конце полотна устанавливают нижнюю планку. В целях безопасности рассверливают головки наружных болтов и устанавливают декоративные заглушки.

Монтаж в качестве перегородки

Помимо монтажа на окна и двери, роллеты могут выполнять функцию перегородки. Одно из преимуществ такой конструкции заключается в ее мобильности – одним движением перегородку можно убрать в короб. Это отличная альтернатива стационарным офисным перегородкам. Такие рольставни также часто устанавливают в павильонах, расположенных в торговых центрах.

Единственное ограничение заключается в выборе места для размещения короба и точек управления механизмом конструкции. Также необходим прочный каркас под фиксацию направляющих. При отсутствии в помещении большой площади колонн или специальных опор, возможно размещение двух роллет, а роль опоры будет выполнять усиленная двойная направляющая.

Установку роллет можно заказать у специалистов, которые занимаются их изготовлением, но это платная услуга. Если предполагается несложный монтаж, есть все необходимые инструменты, то все работы можно выполнить самостоятельно. Часто установку роллет своими силами производят на дачах, в беседках, террасах, когда для окон и дверей выбирают не особо дорогие и сложные изделия, как для коттеджей или квартир. В этом случае можно сэкономить на услугах монтажников.

В остальных случаях монтаж лучше доверить профессионалам из компании, которая изготавливает рольставни. Таким образом, вы сбережете свои нервы и силы, время и деньги, которые есть риск потратить в будущем на переделку недостатков самостоятельной работы. Также стоит помнить о том, что гарантия компании-изготовителя рольставней не распространяется на их дальнейшее бесплатное обслуживание, если монтаж был произведен своими силами.

Как установить рольставни – Dh-ural.ru

ООО «ДорХан-Урал» – официальный представитель DoorHan в Екатеринбурге

Бесплатный замер

+7 (343) 237-37-38
Заказать звонок

Заполните поля ниже и мы перезвоним Вам в ближайшее время:

Я принимаю политику конфиденциальности и даю согласие на обработку персональных данных

Автоматические ворота / Статьи / Информационные статьи / Как установить рольставни

Работы, выполняемые при установке роллеты


Общий вид роллеты

  • короб
  • Направляющие
  • Полотно

    1 Подготовка проема

    Перед установкой роллеты необходимо правильно подготовить проем, в который она устанавливается.

    Для этого максимально точно проводят замеры проема. Необходимо, чтобы отклонения рабочих поверхностей подготовленных проемов от вертикали и горизонтали не превышали 1,5 мм на метр, но не более 5 мм. Разность диагоналей должна быть не более 5 мм. Поверхность рабочих плоскостей должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин. Также измеряют толщину стен и уточняют материал стен.

    2 Выбор варианта монтажа

    Выбирают вариант монтажа из существующих видов монтажа: накладной монтаж (короб наружу), накладной монтаж (короб внутрь), встроенный монтаж (короб наружу), встроенный монтаж (короб внутрь), короб накладной (направляющие в проем),  короб в проем (направляющие накладные).

    3 Основные требования к монтажу рольставен

    Направляющие шины роллеты должны быть выставлены строго по уровню в вертикальных плоскостях проема, защитный короб ролетты — в горизонтальной плоскости проема. При этом роллета должна быть расположена симметрично относительно проема.

    Необходимо, чтобы короб и направляющие шины по всей длине прилегали к поверхности проема. Допускаются местные зазоры не более 5 мм. Разность длин диагоналей, замеренная по крайним точкам направляющих шин, не должна быть более 2 мм. Добиться такой установки можно с помощью металлических прокладок, устанавливаемых в области точек крепления. Выбор крепежного элемента осуществляется с учетом толщины стен и прочности материала стен (кирпичная кладка, бетон, газосиликатные блоки и т.п.). Крепежные элементы должны быть правильно и равномерно затянуты во избежание перекоса роллеты. Для стабильной работы конструкции рольставен допускается свисание одной и более ламелей. В процессе монтажа роллеты надежно закрепляются в проеме для предотвращения потенциальной опасности для жизни и здоровья людей. После завершения монтажа все швы и зазоры заделываются герметизирующими материалами

    4 Монтаж роллеты

    4.1 Проверьте качество подготовки проема с помощью строительных уровней.

    4.2 Снимите переднюю крышку короба,  для этого  выкрутите саморезы с короба и потяните переднюю крышку на себя.

    4.3 Cоберите каркас роллеты, соединив  направляющие с коробом (см. рис. 4). В случае  накладного монтажа приставьте каркас роллеты к проему. Для варианта встроенного монтажа вставьте каркас роллеты в проем. Проверьте строительным уровнем, что каркас роллеты установлен строго вертикально.

    4.4 Прислоните конструкцию к стене и отметьте карандашом на направляющих и коробе отверстия для крепления каркаса роллеты к стене.

    4.5 Просверлите отверстия в крышке короба и стене для крепления короба.

    4.5.1 При монтаже роллеты с карданным приводом наметьте отверстие в задней крышке короба и стене для вывода элементов управления. Просверлите отверстие через паз в редукторе (см. рис. 2). Затем наметьте и просверлите отверстие в задней крышке короба и стене над шкивом для вывода ленты, шнура или корда.

    4.5.2 При установке  роллеты с электроприводом наметьте и просверлите отверстие в задней крышке короба и стене под валом для вывода кабеля. Монтаж кабеля электродвигателя выполняют с загибом (см. рис. 3).

    4.5.3 При установке роллеты с пружинно-инерционным механизмом отверстие для вывода элементов управления не требуется.

    4.6 Снимите каркас роллеты с места монтажа. Рассверлите намеченные отверстия в стене для вывода элементов управления: для вывода кабеля электродвигателя, шнура — отверстие ∅12 мм; для вывода ленты — отверстие ∅16–18 мм; для вывода кардана, корда — отверстие ∅14–16 мм; рассверлите отверстие ∅20 мм на необходимую глубину под цилиндрический выступ кардана

    4.7 Перед тем, как рассверлить отверстия в направляющих, отсоедините направляющие от короба .

    4.7.1 В случае накладного монтажа наметьте отверстия на направляющих, центры которых должны располагаться по центру относительно паза в направляющей (см. рис. 19). Просверлите отверстия ∅8 мм в направляющих шинах через две стенки. Рассверлите отверстия на лицевой поверхности направляющей шины под заглушки ∅12 мм или ∅14 мм в зависимости от комплектации (см.рис.5).

    4.7.2 Для встроенного монтажа наметьте отверстия на направляющих, центры которых должны располагаться по центру перегородки в направляющей (см. рис 6).

    Просверлите отверстия ∅8 мм в направляющих шинах через внутренние стенки. Рассверлите отверстия во внутренней стенке направляющей шины под шляпки саморезов ∅12 мм или ∅14 мм в зависимости от комплектации (см.рис.7).

    4.8 Установите направляющие устройства в пазы боковых крышек (см. рис.8)

    и соберите каркас роллеты, соединив направляющие с коробом. 4.8.1 В случае накладного монтажа приложите каркас роллеты к проему (см. рис.9)

    и просверлите отверстия под установку дюбелей ∅8 мм в обрамлении проема по готовым отверстиям в направляющих (. Во избежание повреждения элементов роллеты сверлильным патроном следует пользоваться удлиненными сверлами или бурами по бетону.
    4.8.2 В случае встроенного монтажа вставьте каркас роллеты в проем и просверлите отверстия под установку дюбелей ∅8 мм в проеме по готовым отверстиям в направляющих (см. рис. 10).

    4.9 Перед установкой дюбелей снимите каркас роллеты из проема.

    4.9.1 В случае накладного монтажа установите дюбели в отверстия в стене для крепления короба и направляющих в обрамление проема (см. рис. 11).

    4.9.2 При встроенном монтаже установите дюбели в отверстия в стене для крепления короба и направляющих в проеме (см. рис. 12).

    4.10 Установите каркас роллеты: приставьте каркас роллеты к проему при накладном монтаже, вставьте каркас в проем при встроенном монтаже. С помощью шуруповерта закрепите саморезами каркас роллеты по отверстиям в коробе и направляющих.

    4. 11 При монтаже роллеты с карданным приводом установите кардан в отверстие для вывода элементов управления внутри помещения. Закрепите кардан при помощи дюбелей и саморезов. Вставьте вороток в нижнее соединение кардана. При наличии в комплектации клипсы наметьте и просверлите отверстия для ее крепления. Закрепите клипсу саморезами.

    4.12 При монтаже роллеты с ленточным, шнуровым или кордовым приводом разметьте и просверлите отверстия ∅8 мм для установки дюбелей и крепления лентоукладчика (аналогичная операция производится для укладчика шнура или корда) и закрепите лентоукладчик, шнур или корд к стене саморезами. Протяните ленту (шнур, корд) из лентоукладчика (укладчика шнура или корда) в отверстие для вывода элементов управления. Закрепите ленту на шкиве, завязав узел (см. рис. 13).

    4.13 При монтаже роллеты с электроприводом установите выключатель (выключатель двухпозиционный) для электропривода.При этом необходимо соблюдать требования техники электробезопасности. Настройка концевых выключателей осуществляется при помощи отвертки.

    4.14 При монтаже роллеты с тяговыми пружинами вставьте тяговые пружины в верхний профиль полотна (см. рис. 14). Заправьте тяговые пружины в продольные перфорационные отверстия вала.

    4.15 При монтаже роллеты с ригелями вставьте ригели в верхний профиль полотна. Сведите кольца до упора и зафиксируйте положение колец саморезами. Вал сверлить запрещено! Саморез необходимо закручивать в радиальное отверстие ригельного кольца до упора в стенку вала. Не просверлите электропривод!

    4.16 Намотайте полотно роллеты на вал, потянув за ленту или вращая ручку укладчика шнура или корд (в зависимости от вида роллеты). Затем направьте полотно в направляющие и с помощью элементов управления (ленты, шнура, корда или воротка) опустите полотно вниз.

    4.17 Просверлите отверстия для крепления стопоров в концевом профиле на расстоянии 50–100 мм от направляющих. Затем установите стопоры в концевом профиле роллеты (см. рис. 15).

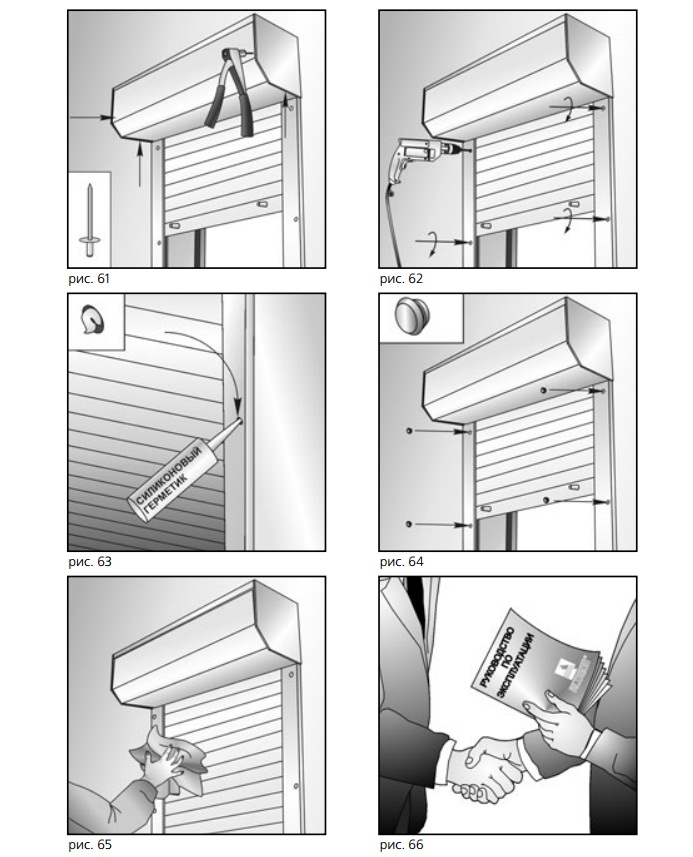

    4.18 Установите крышку короба в паз короба и закрепите ее заклепками или саморезами.

    4.19 После окончания монтажа в целях повышения защитных свойств роллеты, шляпки винтов и шурупов, крепящих направляющие и короб, рассверливаются. Технологические отверстия необходимо закрыть декоративными заглушками и заделать монтажные зазоры при помощи герметика.

    Рольставни-каталог продукции

    Контакты г. Екатеринбург, Сибирский тракт, д. 12 стр. 2, оф. 100
    Телефон: +7 (343) 237-37-38
    E-mail: [email protected]
    Режим работы С понедельника по пятницу с 9 до 18,
    суббота с 10 до 17,
    воскресенье – выходной

    Екатеринбург © 2022 ООО «ДорХан-Урал». Все права защищены

    Конфиденциальность и обработка персональных данных

    Заказ

    Вы хотите заказать:

    Заполните поля ниже для того, чтобы Ваш персональный менеджер мог связаться с Вами, для уточнения заказа:

    Я принимаю политику конфиденциальности и даю согласие на обработку персональных данных

    Заказ

    Заполните поля ниже для того, чтобы Ваш персональный менеджер мог связаться с Вами, для уточнения заказа:

    Срочно перезвоните мне

    Я принимаю политику конфиденциальности и даю согласие на обработку персональных данных

    Скачайте прайс-лист

    Заполните форму ниже для получения доступа к специальным ценам. После заполнения полей Вы сможете скачать прайс-лист.

    Я принимаю политику конфиденциальности и даю согласие на обработку персональных данных

    Для вызова замерщика, заполните поля ниже:

    Мы гарантируем конфиденциальность Ваших данных

    Я принимаю политику конфиденциальности и согласие на обработку персональных данных

    Простая установка рольставен: Руководство S&S 2021

    Рольставни — один из самых популярных и эффективных способов защиты помещений от всевозможных угроз. У них есть много преимуществ, в том числе конфиденциальность, экономия места и теплоизоляция, а также защита от нежелательных посетителей любого рода.

    После того, как вы сделали первый шаг и купили рольставни, вам нужно будет установить их перед входом в вашу собственность. Это сложный процесс, и к нему не следует приступать тем, у кого нет опыта установки или использования рольставен.

    Служба установки S&S обеспечивает тщательную установку полностью оборудованной командой преданных своему делу инженеров, способных работать с рольставнями любой марки и модели. В следующем руководстве представлен краткий обзор шагов, необходимых для установки рольставен, но мы всегда советуем обращаться за помощью и советом к специалистам.

    Работа в команде

    Рольставни — это тяжелое оборудование, и их никогда не должен устанавливать один человек. Для эффективной установки рольставней убедитесь, что вы работаете с одним или двумя членами команды, которые помогут поднять и установить рольставни на место. Это снизит риск травм и растяжения мышц.

    Проверка деталей

    При доставке рольставни первым делом необходимо проверить наличие всех необходимых деталей. Последнее, что вам нужно, это пройти половину пути установки, прежде чем вы поймете, что вам не хватает жизненно важного компонента.

    Это может быть не только опасно, но также может означать, что ваша витрина должна оставаться непригодной для использования, пока вы ждете прибытия недостающей детали. Чтобы избежать этого, убедитесь, что у вас есть все необходимое оборудование.

    Подготовка места

    Прежде чем устанавливать рольставни, необходимо подготовить место для установки. На нем не должно быть рыхлой штукатурки или кирпичной кладки, которые могут мешать, или неровностей, которые могут повлиять на работу рольставен. Крепежные поверхности должны быть чистыми и сухими, так как это поможет вам установить рольставни качественно и без непредвиденных проблем.

    Вам также необходимо убедиться, что конструкция проема достаточно прочная, чтобы выдержать вес самой рольставни, и что размеры вашей рольставни были правильно изготовлены, чтобы соответствовать рассматриваемой площади.

    Установка жалюзи

    Установка роллет — сложная работа, и ее лучше всего выполнять опытному инженеру. Потребности в установке будут различаться в зависимости от типа рольставней, которые вы решили приобрести. Для жалюзи с наружной посадкой, включая ручной ремень, кривошипно-шатунный механизм и электрическое управление, требуются несколько иные методы, чем для жалюзи с открытой посадкой, и всегда лучше ознакомиться с отдельными инструкциями для конкретного типа.

    Тем не менее, в большинстве случаев требуется установка самих жалюзи в закрытом положении перед установкой рабочего механизма, который позволит вам поднимать и опускать жалюзи. Последним шагом, предпринятым инженерами-установщиками, должна быть очистка области затвора и удаление любого мусора, образовавшегося в процессе.

    Нужна помощь с установкой рольставней? Свяжитесь с нами!
