Как рассчитать нужное количество арматуры?

Для повышения прочности бетонной конструкции и защиты ее от разрушения при зимнем вспучивании грунта применяют специальную технологию – армирование. Такая процедура должна быть выполнена технологически правильно и с использованием армирующих элементов с определенными характеристиками. Сегодня мы выясним, как рассчитать количество арматуры при строительстве разных типов фундаментных оснований. Минимальное содержание прутков в армирующем каркасе предусмотрено действующими строительными нормами и правилами.

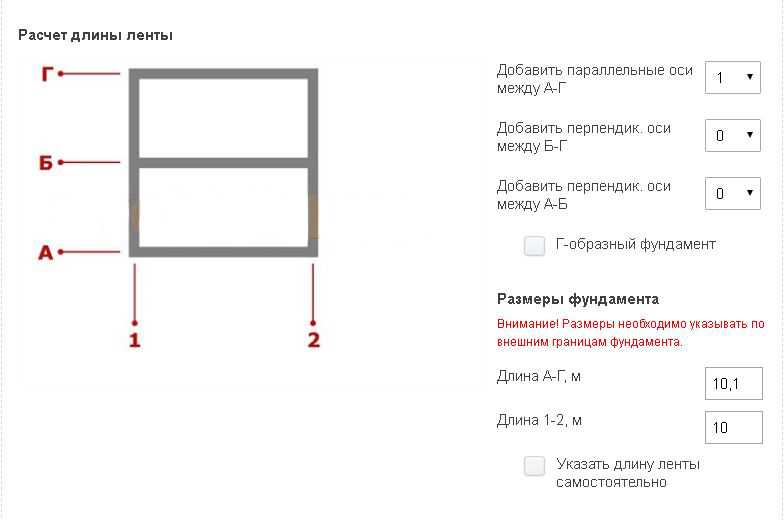

Сделать расчет можно и на онлайн калькуляторе. Для этого нужно знать тип фундамента, марку бетона, ширину, толщину, другие параметры ленты – для ленточного, размер стороны – для монолитной плиты.

Арматура и тип фундамента

Фундаментная основа – главный элемент любого дома, условие его прочности и стойкости к деформации. При ее закладке обязательно используются армирующие элементы из металла, от качества которых зависит надежность конструкции. Их вид зависит от особенностей здания, грунта и указывается в проектной документации. Чаще всего, используют металлические прутья длиной 6 – 7 метров с диаметром от 8 до 14 мм. В зависимости от параметров здания и характеристик грунта могу использоваться элементы и диаметром до 4,0 см.

Стальную сетку вяжут из материала в форме гладкого цилиндра и с рифленой поверхностью. Ровные – применяют при вертикальной и горизонтальной связке. Ребристая поверхность обеспечивает максимальное соединение с бетонной смесью, что предупреждает растрескивание и обеспечивает необходимые показатели прочности на сжатие и растяжение, стойкость к повышенным нагрузкам.

Стальной каркас вместе с бетоном представляют собой конструкцию, которая должна обеспечивать прочность и устойчивость здания, независимо от его массы, воздействия температурных факторов, влаги и нагрузок.

Под разный тип построек используется разный материал и схема его укладки:

• Ленточный – наиболее распространенный, устойчивый к деформации, позволяет обустроить подвал и цокольный этаж. Чаще всего, используют элементы D10 – 12, если другие не предусмотрены проектом. Независимо от высоты, делают два пояса. Вертикальные и продольные перемычки не подвергаются нагрузке, поэтому они могут быть гладкими.
• Плитный – надежный и прочный. Для него нужен армирующий материал D12 – 16. Чем массивнее здание и сложнее почва, тем толще они должны быть. Если плита толще 15,0 см, делают двойной пояс.
• Свайный – устраивают под легкие каркасные постройки. Опоры формируют из рифленых D10 – 12 и соединяют крепежами. Количество прутьев зависит от параметров опоры. Как минимум их устанавливают два, но чаще всего, используют четыре.



Расчет количества арматуры для плитного фундамента

Основу в виде железобетонного монолита используют при строительстве частных домов, особняков, таунхаусов без подвала и нулевого уровня. Толщина плиты составляет 200 мм, армирующая операция производится перпендикулярно.

Предварительно определяют тип армирующего материала:

• А-I с размером диаметра более 10 мм – при строительстве на прочном, уплотненном грунте, не склонному к зимнему пучению;
• с диаметром от 14 – при возведении на слабой, пучинистой почве или на склоне;
• гладкие размером D 6 – при вертикальной связке между рядами.

Расчет проведем на примере строительства частного дома размером 9*6 метров. Участок – суглинистая почва средней степени вспучивания. Материал стен – ячеистый бетон (газобетон, пенобетон, пеноблок). Проектная толщина монолитной плиты – 40 см.

Пример расчета:

• Каркас формируют с использованием рифленых изделий 16 и гладкие – 6 мм.
• Длинная часть делится на шаг: 900 /20 = 45 штук по 6 метров. Общая длина 45*6 = 270 м продольных связок.
• Аналогично определяется число поперечных связок: 600/20=30 штук*9 = 270 метров.
• На два каркаса потребуется: (270 + 270) х 2 = 1080 м.
• У вертикальных связок протяженность равна высоте монолитной плиты – 40 см. Число прутков рассчитывают с учетом пересечения всех армирующих элементов: 45 * 30 = 1350 штук. Общая сумма: 1350 * 0,4 = 540 метров.

Армирование плитной основы с указанными параметрами потребует материала с диаметром 16 и 6 мм – 1080 и 540 метров соответственно.

Расчёт арматуры для ленточного фундамента

Для упрочения фундаментной бетонной ленты применяют схему 4 прутка при его ширине до 50 см, если этот параметр больше, то – 6 штук. Особенность ленточного типа состоит в том, что существует риск разрыва ленты вдоль. Поэтому расстояние между элементами делают в 10 – 15 см.

Рассчитаем число армирующих изделий в фундаментной ленте 40 х 100 при строительстве дома из деревянного материала 6 х 12 на участке с супесчаной пучинистой почвой:

• Армирование предусматривает создание двух сетчатых каркасов. Нижний защищает от разрыва при просадке грунта на участке, верхний – при морозном вспучивании.
• Рекомендуемый отступ – 20 см, поэтому 0,4 / 0,2 = 2 шт. прутьев в двух направлениях.
• При строительстве деревянного дома потребуется материал D12. Двойной каркас большей стороны потребует 12*2*2*2 = 96 метров стержней. Для меньшей – 12*4 = 48.
• Поперечные связки выполняют из прутьев 10 мм с дистанцией в 50 см. Сумма длин всех сторон дома составляет 24 + 12 = 36.  Общее число 36/0,5 = 72 шт. Их длина равняется ширине ленты, поэтому 72*0,4 = 28,2 метра.
• Вертикальные перекладины делают из прутьев D10. Их высота и ленты – равны, поэтому число определяют по пересекающимся точкам 72*4 = 288.
• Чтобы создать двойной каркас, потребуется металлических прутков D10 – 316,2; D12 – 144 метра.

Как правильно рассчитать диаметр продольной арматуры

Наименьшая площадь сечения металлических деталей в ленте согласно нормам строительных правил должна быть 0,1% от общего поперечного сечения монолитной плиты.

Площадь сечения плиты равна произведению высоты и ширины. Например, 450 х 1000 = 450000 мм2. Тогда площадь сечения стержня составит 450000/1000 = 450 мм2. Чтобы определить сечение прута, используют таблицу. Также следует придерживаться правила: если протяженность ленты составляет до 300 см размер диаметра металлических прутьев должен быть 1,0 см, свыше – 1,2.

Расчёт количества продольных и поперечных стержней

Чтобы рассчитать нужное число перекладин в одном обвязочном контуре нужно суммировать их длину. Чтобы обеспечить защиту металла от коррозии, его погружают в бетонную толщу, поэтому от ширины основы отнимаем 5 см и получаем число поперечных компонентов.

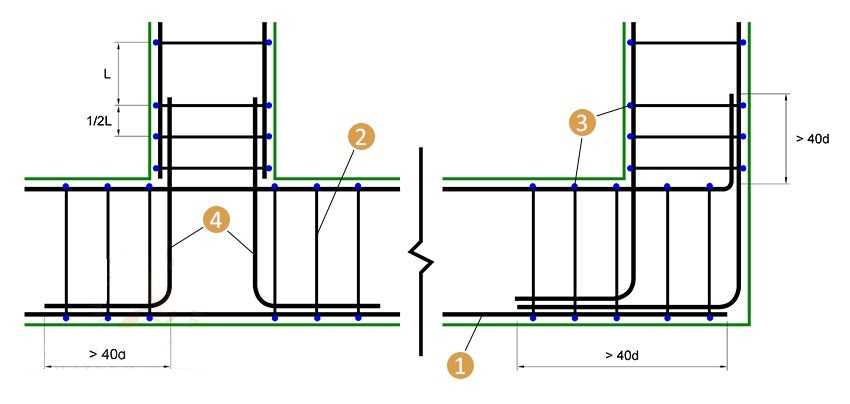

Для определения продольных – 5 см отнимаем от высоты основы. Подсчитываем, сколько контуров обвязки получается по периметру, учитывая, что по углам и в зоне сопряжения стен их будет по два. Суммируем полученные контуры и умножаем из на общую длину прутьев.

Расчет арматуры для ленточного фундамента

Долговечность и прочность любой постройки определяется надежностью основы, а потому данный этап строительных работ не предполагает экономии средств на строительных материалах. Для сохранения целостной структуры фундамента и обеспечения прочности при всех видах нагрузок выполняется армирование – монтаж каркаса из композитных или металлических прутьев.

Расчет арматуры для ленточного фундамента

Для определения количества арматуры, необходимой для конкретного случая и расчета стоимости работ необходимо определить тип фундамента.

Пример: для заливки ленточного фундамента постройки 6х6 метров потребуются стальные прутья арматуры, диаметр которых составляет не менее 10 и не более 14 мм.

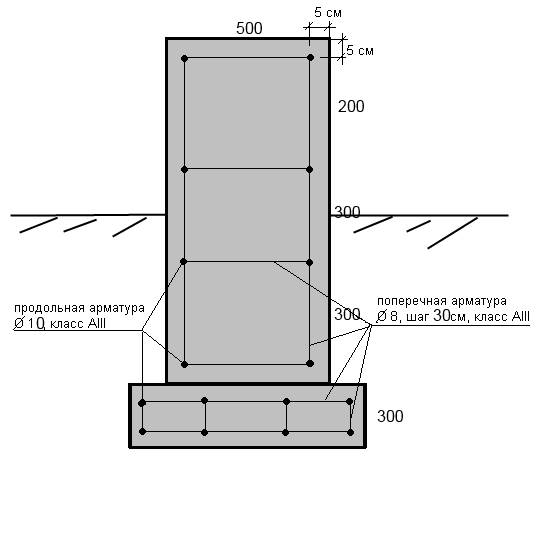

Рассмотрим фундамент высотой 60 см и шириной 40 см.

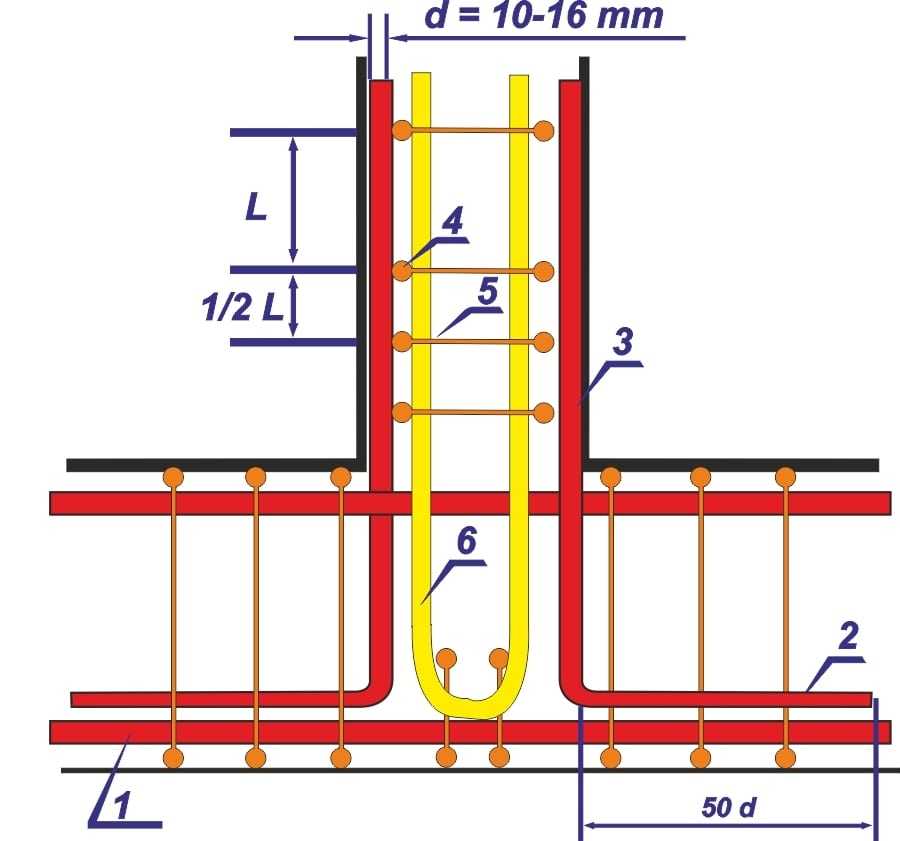

Традиционно ленточные фундаменты армируются двумя поясами стержней, причем продольный слой (состоит минимум из 4 прутьев) укладывается в нижней и верхней части фундамента по всему периметру, при этом расстояние от поверхности бетона должно составлять не менее 5 см.

Расход прутьев на ленточный фундамент здания 6х6 метров определяем из расчета необходимой длины одного прута, которая составляет 24 метра (6+6+6+6=24 м по периметру). Если укладка выполняется в 4 прута – расход составит 96 метров.

Для выполнения поперечного армирования, при условии, что расстояние арматуры от поверхности бетона составляет 5 см, на одно соединение понадобится 1,6 м поперечной арматуры (0,3м х 2 + 0,5м х 2).

При условии отступа от поверхности бетонного основания в 50 мм длина поперечной арматуры (горизонтальной и вертикальной на одно соединение) составит: 300×2+500×2=1600 мм или 1,6 м. Всего таких соединений при шаге в 50 см будет 24/0,5=48. Итого общая длина гладких стержней составит 1,6 х 48 = 76,8 метров.

Для расчета общей стоимости арматуры, необходимой для заливки ленточного фундамента, потребуются следующие исходные данные: вес одного погонного метра и стоимость одной тонны стальной арматуры. В случае применения композитной арматуры необходимость в расчетах отсутствует, так как этот строительный компонент реализуется по погонным метрам, а не по весу.

Расчет арматуры для столбчатого фундамента

При армировании столбчатого фундамента отсутствует необходимость использования толстых прутьев, диаметр арматуры может составлять 10 мм. Вертикальные прутья должны быть ребристыми, горизонтальные используются для создания единого каркаса.

В большинстве случаев арматурный каркас для одного столба состоит из 2 – 4 стержней, длина которых совпадает с высотой столба. Если диаметр столба превышает 20 см, то количество прутьев для каркаса может быть увеличено, при этом они должны равномерно распределяться внутри столба.

Пример: для армирования столба высотой 2 метра и диаметром 20 см можно ограничиться четырьмя арматурными стержнями (диаметр каждого – 10 мм), расстояние между прутьями – 10 см. Для перевязки потребуется гладкая арматура, диаметр – не более 6 мм.

Расход ребристой арматуры на укрепление одного столба составит 8 м (2м х 4), длина гладкой проволоки – 1,6 м (0,4м х 4). Если необходимо армировать 40 столбов, то совокупный расход ребристой арматуры составит 320 м, гладкой – 64 м.

Для определения расхода вязальной проволоки принимаем длину куска для каждого соединения равной 30 см. Каждый столб армируется четырьмя горизонтальными прутьями, которые крепятся к 4 вертикальным элементам. Следовательно, для вязки арматуры в одном столбе необходимо 4,8 м проволоки (0,3м х 4 х 4). Для фундамента, состоящего из 40 столбов, потребуется 192 метра проволоки (4,8м х 40).

Расчет ленточного фундамента – Как действовать – 2023

• Статика зданий
• Шаг за шагом к паркетному полу
  • 1. Анализ плана строительства и состояния грунта
  • 2. Расчет нагрузок здания и транспортные нагрузки
  • 3. Планирование армирования
  • 4. Создание фундамента и плана армирования

Прежде всего: можно не делать расчет ленточного фундамента сами, это дело инженера-строителя, обычно инженера-строителя. Однако здесь вы можете прочитать о том, как действовать при расчете ленточного фундамента , и что играет роль.

Статика зданий

В проектировании конструкций проводится различие между нагрузками на здания и транспортными нагрузками. Строительные нагрузки возникают от самой конструкции, ее стен и крыши, тогда как транспортные нагрузки возникают от нагрузки на здание.

Важную роль при расчете ленточного фундамента играет и качество грунта – в зависимости от его несущей способности ленты фундамента обычно делают шире или меньше.

Шаг за шагом к паркетному полу

• Материалы для рисования
• Таблицы для проектирования конструкций

• Инженер-строитель или инженер-строитель
• Калькулятор и чертежный инструмент

90 Анализ состояния плана строительства и грунта

В самом начале профессионального расчета проводится анализ конструкции здания: какая крыша, где несущие стены, какого размера здание.

После этого качество почвы оценивается соответствующим образом.

2. Расчет нагрузок на здание и транспортных нагрузок

Сначала рассчитываются нагрузки на здание, то есть вес стен, крыши и других компонентов в каждой точке. Для этого необходимо иметь точный план здания.

Из значений строительных нагрузок и транспортных нагрузок можно получить необходимую ширину и плотность отдельных полос фундамента.

3. Планирование армирования

Армирование также имеет решающее значение для несущей способности фундамента. Если определены ширина и плотность фундаментов, то исходя из этого можно рассчитать оптимальное армирование.

4. Создание плана фундамента и армирования

В конце инженер-строитель готовит соответствующий план фундамента и армирования, который необходимо точно соблюдать во время строительства.

Советы и рекомендации

Если вы сами хотите заложить фундамент для небольшого садового домика, для которого не приложен план фундамента, или хотите построить простой небольшой гараж, соблюдайте несколько простых правил: В любом случае поместите полосы фундамента под запланированный внешний вид стены в незамерзающую зону (т.е. примерно на 80 см в глубину) и не делайте их шириной менее 50 см, в случае более широких стен обязательно до ширины стены. Для армирования большинства таких конструкций достаточно обычных арматурных корзин. Если вы сомневаетесь, всегда обращайтесь к инженеру-строителю, чтобы быть уверенным.

FAQ – 💬

❓ Как рассчитать ленточный фундамент?

👉 В широком смысле размер и положение ленточного фундамента обычно связаны с общей шириной стены. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены .

❓ Как рассчитать фундамент?

👉 Измерьте длину и ширину, которые вы хотите покрыть. Умножьте длину на ширину, чтобы определить площадь в квадратных футах . Преобразуйте толщину из дюймов в футы. Умножьте толщину в футах на квадратные метры, чтобы определить кубические футы.

❓ Как рассчитать стены фундамента?

👉 Объем стены = высота x длина x толщина Это расчет для стены высотой 4 фута, длиной 60 футов и толщиной 6 дюймов: Объем стены = 48 дюймов x 720 дюймов

❓ Что такое глубина ленточного фундамента?

👉 Для ленточных фундаментов обычно подходят сухие плотные гравийные или гравийно-песчаные грунты. Как правило, приемлема глубина 700 мм , если грунт имеет достаточную несущую способность.

👉 Как правило, размеры и расположение ленточного фундамента рассчитываются исходя из общей ширины стены. Традиционные ленточные фундаменты обычно в три раза шире несущей стены, а их глубина равна или превышает общую ширину стены. В результате основание стены передает нагрузку на грунт под углом 45 градусов.

❓ Какой глубины должен быть ленточный фундамент?

👉 Глубина ленточного фундамента должна быть равна или больше общей ширины стены. Ширина фундамента должна быть в три раза больше ширины поддерживаемой стены. Крайне важно, чтобы ленточный фундамент был усилен за счет включения стальной арматуры.

❓ Какие факторы влияют на толщину ленточного фундамента?

👉 Существует ряд факторов, влияющих на толщину ленточного фундамента, таких как водопроницаемость, типы грунта и глубина фундамента. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины заложения.

❓ Как рассчитать ширину фундамента?

👉 Ширина фундамента: ширина фундамента стены или размер фундамента колонны определяется сначала расчетом ожидаемой нагрузки, а затем делением ее на SBC. Таким образом, «Наша миссия – обучать и информировать людей, создавая надежный источник знаний обо всем, что связано с гражданским строительством». Отправить по электронной почте этому блогу!

Видеотабло: Обзор расчета ленточного фундамента

Ленточный фундамент. Расчет и устройство ленточного фундамента. | Бетон

Строительство здания начинается с его основы — фундамента. Качественный и надежный фундамент для построения любого надежного существования без риска обрушения. Наиболее распространенным стандартом для многочисленных конструкций является сплошной фундамент. Он прекрасно подходит для небольших деревянных заборов, домов и суровых многоэтажных домов.

Ленточный фундамент. Расчет и устройство ленточного фундамента. Представляет собой бетонную конструкцию, которую закладывают в землю по периметру возводимого строения с учетом капитальных пристроек и стен. Этот фундамент характеризуется большим количеством преимуществ — он легко, быстро и просто монтируется, идеально подходит для подземных гаражей, подвалов и цокольных этажей.

Различают четыре вида ленточных фундаментов — Качественные, заглубленные, мелкозаглубленные и монтажные.

Ленточный мелкозаглубленный фундамент

Этот тип ленточного фундамента часто используется для строительства небольших и простых коттеджей. Он идеально подходит для построек из дерева, бруса, бревен и небольших домов из камня. Фундаменты такого типа закладываются на глину или песок, глубина зависит от типа грунта. Средняя глубина кладки составляет шестьдесят сантиметров. К преимуществам относятся экономичность и простота.

Встраиваемая ленточная основа

Заглубленный фундамент идеально подходит для тяжелых и массивных конструкций, больших зданий с перекрытиями и массивными стенами, подвалов и погребов. Во избежание неприятностей перед закладкой фундамента необходимо провести тщательный анализ грунта. Средняя глубина кладки на двадцать пять сантиметров превышает глубину промерзания грунта. Такой тип фундамента требует большего расхода материалов и затрат человеческого труда.

Монолитное ленточное основание

Часто сплошной фундамент используют для конструкций из бревен и легких домов. Хорошо подходит для грунтов, имеющих высокую усадку, рыхлых и мягких грунтов. Этот тип фундамента может быть установлен под любую форму здания. Фундамент ленточный монолитный представляет собой бетонную ленту по периметру дома. Отличается долговечностью, прочностью, не требует специальной техники для укладки. Для устройства монолитного фундамента используют бетонный, пенобетонный и железобетонный материал. Перед закладкой фундамента сначала проводят анализ грунта и роют соответствующие траншеи, после чего на дно котлована укладывают металлическую или деревянную армирующую опалубку, которую заливают бетоном. После усадки сплошной фундамент не должен возвышаться над землей более чем на тридцать сантиметров.

Сборное ленточное основание

Часто ленточный монтажный фундамент применяют при строительстве малоэтажных домов. Даже для возведения небольшого здания необходимо соорудить подушку фундамента.

Для устройства сборного фундамента необходимо подготовить несколько бетонных блоков для надежного крепления раствором, в котором используется цемент. Фундаментные блоки бывают пустотелые и полнотелые. Первый изготавливается из силикатного и рядового бетона, а второй — из бутового и силикатного бетона.

с основанием

Для возведения фундамента с кирпичным цоколем используются надежные и устойчивые к воздействию окружающей среды материалы. Эти фундаменты отлично противостоят ветру, осадкам на здании и колебаниям температуры. Качество используемых материалов зависит от сухости подвала и первого этажа. Цоколь представляет собой конструкцию, которая располагается в верхней части фундамента. Его строительство – дело ответственное и серьезное, требующее внимательного подхода.

Расчет ленточного фундамента

Для расчета ленточного фундамента нужно заранее знать некоторые параметры — высоту заливки, ширину и стены по периметру, которые будут на нем возводиться. Это необходимо для определения полного объема отливки.

Например, прямоугольный ленточный фундамент имеет длину — десять метров, ширину — три с половиной метра, высоту отливки — двадцать сантиметров, ширину пояса (отливки) — 0,18 метра. Для определения суммы следует умножить ширину периметра комнаты и стен на высоту отливки. V = 27 х 0,2 х 0,18 = 0,972м3.

На этом расчет ленточного фундамента не заканчивается, теперь нужно определить количество внутри. Определяется путем умножения длины и ширины фундамента на высоту заливки: 10 х 3,5 х 0,2 = 7 м3. Из этого результата вычитается количество отливки: 7 – 0,97 = 6,03 м3. Таким образом, получаем объем, равный отливке 0,97 м3, а объем наполнителя равен 6,03 м3.

Теперь нужно подсчитать количество приспособлений, предназначенных для армирования. Если использовать арматуру диаметром двенадцать миллиметров, на которую будет укладываться горизонтальный стержень и два вертикальных — один стержень через два метра, при периметре получим 27 метров 54 метра арматуры по горизонтали. Считаем вертикальные бары: 54/2+2=110 баров. Добавляем еще стержней по углам, поворотам — 114 стержней. При высоте стержня — семьдесят сантиметров получится 114 х 0,7 = 79..8 погонных метров.

Последним этапом является расчет опалубки. При его постройке доски имеют толщину два с половиной сантиметра, длину — шесть метров, а ширину — двадцать сантиметров. Рассчитываем площади боковых поверхностей фундамента. Для этого периметр умножается на высоту отливки, и два (27 х 0,2) х 2 = 10,8 м2. Далее посчитайте площадь одной доски. Для этой длины доски умножить на ее ширину 6 х 0,2 = 1,2 м2. Разделив площадь боковых поверхностей фундамента на площадь одной доски, получим количество досок: 10,8:1,2=9куски. После расчетов приступайте к заливке фундамента.

Устройство ленточного фундамента своими руками

Устройство ленточного фундамента своими руками для начала разбивки его оси, которая выполняется с помощью теодолита, затем выкапывается траншея для ленточного фундамента. Для этого раньше использовали ручной труд. Сегодня парк строительной техники разнообразен. Например, есть мини-экскаваторы, которые быстро и легко справляются с этой задачей.

Начинают с заполнения траншеи песком, его плотно утрамбовывают, сверху насыпают щебень или гравий. Толщина каждого слоя около двадцати сантиметров. На верхний слой выкладывается «под бетонку», то есть слой затирки сантиметров десять. После этого в зависимости от погоды фундамент держал более десяти дней.

Затем приступайте к следующему этапу — укладке светильников внутри и снаружи. Стержни связываются между собой вязальной проволокой. Важно при выборе клапана учитывать, что он имеет антикоррозийное покрытие. В зависимости от тяжести возводимых полов и стен иногда необходимо соорудить усиленный каркас.

Следующий этап — установка опалубки для фундамента и бетонирование. Для опалубки можно использовать разные материалы — фанеру, доски, шифер, металлический настил.

Завершающий этап устройства ленточного фундамента — заливка бетона в опалубку.
