Определение натуральной величины отрезка

Если отрезок параллелен плоскости, то он проецируется на неё без искажений. В остальных случаях для нахождения его натуральной величины применяют метод прямоугольного треугольника или способы преобразования ортогональных проекций.

Содержание

1. Метод прямоугольного треугольника
2. Способ параллельного переноса
3. Поворот вокруг оси

Метод прямоугольного треугольника

Сущность данного метода заключается в нахождении гипотенузы прямоугольного треугольника, у которого один катет равен горизонтальной (или фронтальной) проекции отрезка, а величина другого катета представляет собой разность удаления концов отрезка от горизонтальной (или, соответственно, фронтальной) плоскости проекции.

Для того чтобы найти натуральную величину отрезка AB (рисунок выше), строим прямоугольный треугольник A₀A’B’. Его первый катет A’B’ – это горизонтальная проекция AB. Второй катет A’A₀ равен величине Z_A – Z_B, то есть разности удаления точек A и B от горизонтальной плоскости П₁.

Откладываем A’A₀ = Z_A – Z_B перпендикулярно A’B’. Затем проводим гипотенузу A₀B’ треугольника A₀A’B’. На рисунке она обозначена красным цветом. Её величина соответствует настоящей длине AB.

Способ параллельного переноса

Параллельный перенос представляет собой перемещение геометрической фигуры параллельно одной из плоскостей проекций. При этом величина проекции фигуры на эту плоскость не меняется. Например, если перемещать отрезок EF параллельно горизонтальной плоскости П₁, то длина его проекции E’F’ не изменится, когда она займет новое положение E’₁F’₁ (как это показано на рисунке ниже).

Еще одно важное свойство параллельного переноса заключается в том, что при любом перемещении точки параллельно горизонтальной плоскости проекции, её фронтальная проекция движется по прямой, параллельной оси X. Если точка перемещается параллельно фронтальной плоскости, то её горизонтальная проекция движется по прямой, параллельной оси X.

Пример построения

Чтобы определить действительный размер отрезка EF, на свободном месте чертежа строим его новую горизонтальную проекцию E’₁F’₁ = E’F’ так, чтобы она была параллельна оси X . Затем по линиям связи находим точки E”₁ и F”₁. Расстояние между ними и есть искомая величина, поскольку мы перенесли EF в положение, параллельное фронтальной плоскости.

Метод параллельного переноса, описанный здесь, иногда называют параллельным перемещением. Посмотреть дополнительные примеры и получить более подробную информацию по данной теме можно в этой статье.

Поворот вокруг оси

Для того, чтобы отрезок стал параллелен плоскости проекции и без искажения отразился на ней, он может быть повернут вокруг проецирующей прямой, проходящей через один из его концов.

Пример построения

Определим длину произвольного отрезка MN. Для этого через точку N проводим горизонтально проецирующую прямую i. Вокруг неё поворачиваем MN так, чтобы его проекция M’N’ заняла положение M’₁N’₁, параллельное оси X.

По линиям связи находим точку M”₁. При этом исходим из того, что M” в процессе вращения движется параллельно горизонтальной плоскости.

Точка N не изменит своего положения, так как лежит на оси поворота. Поэтому осталось только соединить N”₁ и M”₁ искомым отрезком. На рисунке он выделен красным цветом.

Более подробную информацию о решении задач методом поворота вокруг оси вы можете получить, ознакомившись со следующим материалом.

Определение натуральной величины фигуры сечения — Студопедия

Поделись с друзьями:

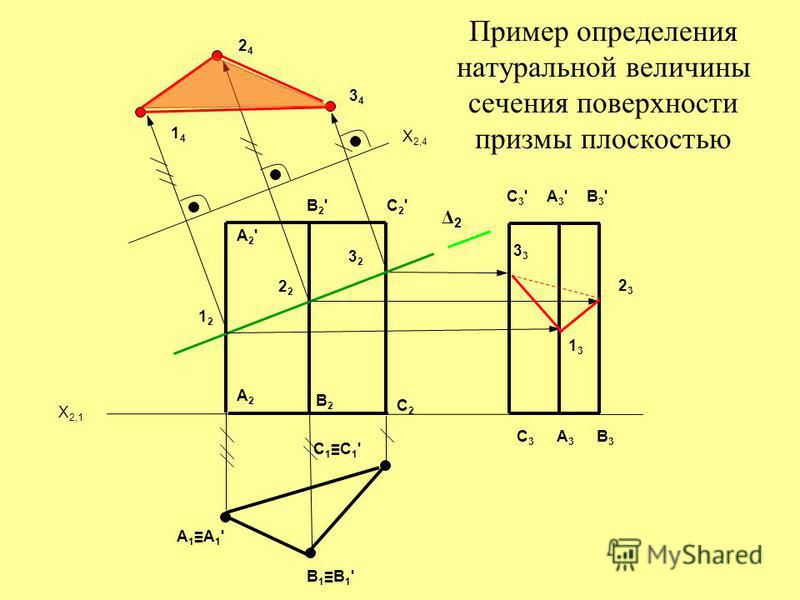

Нередко практический интерес представляет задача определения натуральной величины фигуры сечения.

Определим натуральную величину сечения (четырехугольника), полученного на рис. 3.11. Так как четырехугольник 1234 занимает общее положение в пространстве, то его натуральную величину можно определить двумя переменами плоскостей проекций, сначала построив плоскость, перпендикулярную четырехугольнику 1234, а затем – параллельную ему. Чтобы не загромождать чертеж (рис. 3.11), вынесем построения на отдельный рисунок 3.12. Для построения плоскости, перпендикулярной плоскости четырехугольника 1234, необходимо начертить одну из главных линий, например, горизонталь. Ее фронтальная проекция

h ₂ должна быть параллельна оси П ₁/ П ₂. По точкам пересечения 2 и 4 с четырехугольником 1234 находим и горизонтальную проекцию h ₁ горизонтали.

Новая ось П ₄/ П ₁, разделяющая П ₁ и новую плоскость П ₄, должна быть перпендикулярна h ₁. Затем получаем проекцию 1₄2₄3₄4₄ в виде прямой. И наконец, вычертив вторую новую ось П ₅/ П ₄, параллельно 1₄3₄, построим проекцию 1₅2₅3₅4₅ четырехугольника в плоскости П

₅. Это и есть натуральная величина четырехугольника 1234. Сечение заштрихуем под углом 45° к горизонтальной прямой.

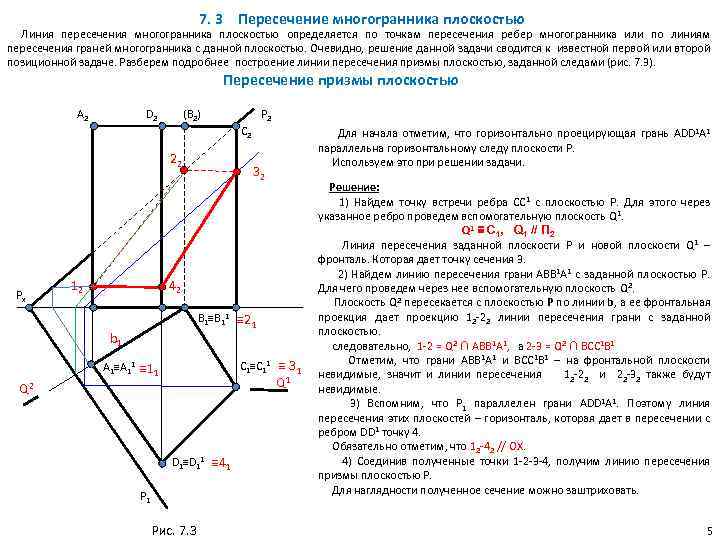

Чаще приходится решать более простую задачу – определение натуральной величины сечения многогранника плоскостью частного положения. В этом случае достаточно сделать всего одну замену плоскостей проекций. Рассмотрим на примере сечения пирамиды горизонтально–проецирующей плоскостью S (рис 3.13). Пусть задана горизонтальная проекция S₁. Необходимо найти линию пересечения плоскости S с пирамидой и определить натуральную величину сечения. Таким образом, задача разбивается на две части: сначала надо построить сечение в плоскостях П ₁и П ₂, а затем определить его натуральную величину.

Рис. 3.13. Построение линии пересечения и определение натуральной величины сечения пирамиды плоскостью.

Чтобы решить первую часть задачи нужно найти все точки пересечения плоскости S с ребрами пирамиды и соединить их отрезками прямой. Горизонтальная проекция S₁ пересекает ребра пирамиды в точках 1₁, 2₁, 3₁, 4₁ (рис. 3.13, а). По линиям связи находим их фронтальные проекции 1₂, 2₂, 3₂, 4₂ на фронтальных проекциях соответствующих ребер. Соединяя найденные точки, получаем линию пересечения 1₂2₂3₂4₂ заданной плоскости с пирамидой. Отрезок 1₂4₂ этой линии будет невидимым, так как он лежит на невидимой грани A ₂S ₂C ₂. Плоская фигура, ограниченная полученной линией (на рис. 5.9, а заштрихована), и является сечением пирамиды плоскостью. В нашем примере это четырехугольник 1234.

Для определения натуральной величины четырехугольника 1234 способом замены плоскостей проекций не обязательно строить новую ось параллельно S₁ (или 1₁2₁4₁3₁), ввиду ограниченности площади чертежа. Достаточно соблюдать основные принципы построения. Начертим новую ось на свободном поле чертежа. Перенесем на нее точки 1₁,2₁,4₁,3₁, не меняя расстояния между ними. Проведем через них перпендикуляры к оси. Затем отложим на построенных перпендикулярах отрезки, равные расстояниям от оси П ₂/ П ₁, которую считаем расположенной на основании А ₂В ₂С ₂ пирамиды, до соответствующих проекций 1₂, 2₂, 4₂, 3₂. Соединив указанные точки, получим натуральную величину сечения пирамиды заданной плоскостью S (рис. 3.13, б).

Как видим, сечение в натуральную величину отличается от 1₂2₂3₂4₂ лишь тем, что оно вытянуто вдоль S₁.

---

Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:

---



Как рассчитать площадь поперечного сечения

Обновлено 7 февраля 2020 г.

Кевин Бек

Вы можете столкнуться с ситуациями, когда у вас есть трехмерная твердотельная фигура и вам нужно вычислить площадь воображаемой плоскости, вставленной через фигуру и имеющей границы, определяемые границами твердого тела.

Например, если под вашим домом проходит цилиндрическая труба длиной 20 метров (м) и диаметром 0,15 м, вам может понадобиться узнать площадь поперечного сечения трубы.

Поперечные сечения могут быть перпендикулярны оси твердого тела, если таковые существуют. В случае сферы любая секущая плоскость, проходящая через сферу, независимо от ориентации, приведет к диску определенного размера.

Площадь поперечного сечения зависит от формы твердого тела, определяющей границы поперечного сечения, и угла между осью симметрии твердого тела (если она есть) и плоскостью, создающей поперечное сечение.

Площадь поперечного сечения прямоугольного тела

Объем любого прямоугольного тела, включая куб, равен площади его основания (длина, умноженная на ширину), умноженной на его высоту: V = l × w × h.

Следовательно, если поперечное сечение параллельно верхней или нижней части твердого тела, площадь поперечного сечения равна l × w. Если секущая плоскость параллельна одному из двух наборов сторон, площадь поперечного сечения вместо этого определяется как l × h или w × h.

Если поперечное сечение не перпендикулярно какой-либо оси симметрии, созданная форма может быть треугольником (если провести через угол тела) или даже шестиугольником.

Пример: Вычислить площадь поперечного сечения плоскости, перпендикулярной основанию куба объемом 27 м ³ .

• Так как для куба l = w = h, длина любого ребра куба должна быть 3 м (поскольку 3

  × 3

  × 3 = 27). Таким образом, поперечное сечение описанного типа представляет собой квадрат со стороной 3 м, что дает площадь 9 м ² .

Площадь поперечного сечения цилиндра

Цилиндр представляет собой твердое тело, образованное путем вытягивания окружности через пространство перпендикулярно ее диаметру. Площадь круга находится по формуле πr ² , где r — радиус. Поэтому имеет смысл, что объем цилиндра будет площадью одной из окружностей, образующих его основание.

Если поперечное сечение параллельно оси симметрии, то площадь поперечного сечения представляет собой просто круг площадью πr ² . Если секущая плоскость вставляется под другим углом, создается эллипс. Для площади используется соответствующая формула: πab (где a — самое большое расстояние от центра эллипса до края, а b — самое короткое).

Пример: Какова площадь поперечного сечения трубы под вашим домом, описанной во введении?

Площадь поперечного сечения сферы

Любая теоретическая плоскость, проведенная через сферу, даст круг (подумайте об этом несколько минут). Если вы знаете диаметр или длину окружности, образуемой поперечным сечением, вы можете использовать соотношения C = 2πr и A = πr ² для получения решения.

Пример 900:12: Самолет грубо вставлен в Землю очень близко к Северному полюсу, удаляя часть планеты в 10 м вокруг. Какова площадь поперечного сечения этого холодного куска Земли?

• Поскольку C = 2πr = 10 м, r = 10/2π = 1,59 м; A = πr ² = π(1,59) ² = 7,96 м ² .

Калькулятор площади поперечного сечения

Автор Rahul Dhari

Отзыв Стивена Вудинга

Последнее обновление: 11 февраля 2023 г.

Содержание:

• Что такое поперечное сечение и как рассчитать площадь поперечного сечения?
• Как найти площадь поперечного сечения?
• Пример: Использование калькулятора площади поперечного сечения.
• Применение форм поперечного сечения
• Часто задаваемые вопросы

Калькулятор площади поперечного сечения определяет площадь для различных типов балок. Брус – очень важный элемент в строительстве. Несущие элементы мостов, крыш и полов в зданиях доступны в различных поперечных сечениях. Читайте дальше, чтобы понять, как рассчитать площадь поперечного сечения 9Профиль 0101 I , профиль T , балка C , балка L , круглый стержень, труба и балки с прямоугольным и треугольным поперечным сечением.

Что такое поперечное сечение и как рассчитать площадь поперечного сечения?

Поперечное сечение определяется как общая область, полученная в результате пересечения плоскости с трехмерным объектом. Например, рассмотрим длинную круглую трубу, вырезанную (пересеченную) плоскостью. Вы увидите пару концентрических кругов. Концентрические окружности – это поперечное сечение трубы. Аналогично балки — L , I , C и T — названы по форме поперечного сечения.

Разрез трубы

Чтобы рассчитать площадь поперечного сечения, вам нужно рассматривать их как основные формы. Например, трубка представляет собой концентрический круг. Следовательно, для трубы с внутренним и внешним диаметром ( d и D ) и толщиной t площадь поперечного сечения может быть записана как:

AC=π×(D2−d2)/4A_ {C} = \pi \times (D^2-d^2)/4AC​=π×(D2−d2)/4 92)/4AC​=π×(D2−(D−2t)2)/4

Аналогично, площадь поперечного сечения для всех других форм, имеющих ширину W , высоту H и толщину t₁ и t₂ приведены в таблице ниже.

Различные поперечные сечения17 (H.) – WS) – WS) – Holdangle

(H.) (Hlownsh Writangle

(H.) (2) (2) (2).1111179.

. H – t) × t

Раздел	Площадь
– Hollow Rectangle
Rectangle	W × H
I	2 × W × t₁ + (H – 2 × t₁) × t₂
C	2 × W × T₁ + (H – 2 × T₁) × T₂
T	W × T₁ + (H – T₁) × T₂
11111179. 9000 3
Равнобедренный треугольник	0.5 × B × H
Equilateral Triangle	0. 4330 × L²
Circle	0.25 × π × D²
Tube	0,25 × π × (D² – (D – 2 × t)²)

Как найти площадь поперечного сечения?

Выполните следующие действия, чтобы найти площадь поперечного сечения.

• Шаг 1: Выберите форма поперечного сечения из списка, скажем, Полый прямоугольник . Теперь будет видна иллюстрация поперечного сечения и связанных с ним полей.
• Шаг 2: Введите ширину полого прямоугольника, W .
• Шаг 3: Заполните высоту поперечного сечения, H .
• Шаг 4: Вставьте толщину полого прямоугольника, t .
• Шаг 5: Калькулятор вернет площадь поперечного сечения .

Пример: Использование калькулятора площади поперечного сечения.

Найдите площадь поперечного сечения трубы, имеющей внешний диаметр 10 мм и толщину 1 мм .

• Шаг 1: Выберите из списка форму поперечного сечения , т. е. Труба .

• Шаг 2: Введите наружный диаметр трубы, D = 10 мм .

92AC​=π×(102−(10−2×1)2)/4=28,274 мм2

Применение форм поперечного сечения

Знаете ли вы?

• Балка I или H широко используется на железнодорожных путях.
• Балки T используются в ранних мостах и ​​используются для усиления конструкций, чтобы выдерживать большие нагрузки на перекрытия мостов и опор. См. наш калькулятор нагрузки на балку , чтобы узнать больше!

FAQ

Как рассчитать площадь поперечного сечения трубы?

Для расчета поперечного сечения трубы:

1. Вычесть квадратов внутреннего диаметра из наружного диаметра.
