Совет от PolyWorks|Inspector: локальное измерение плоскостности поверхности

Стандартные контрольные параметры GD&T плоскостности позволяют определять, находится ли в пределах допуска плоскостность всей обработанной поверхности. Но если нужно проанализировать плоскостность поверхности по частям, то ниже инструкция, как это можно сделать с помощью PolyWorks|Inspector 2020 IR5 и более поздних версий.

Вы можете выбрать небольшую зону допуска круглой, квадратной или прямоугольной формы. ПО автоматически сообщает о максимальном обнаруженном отклонении.

В каких случаях может понадобиться измерение плоскостности поверхности на единицу площади:

• провести контроль части поверхности с более жестким допуском;
• найти резкие локальные изменения плоскостности.

Это может помочь проанализировать конкретные производственные проблемы и удовлетворить требования к контрольным измерениям плоскостности.

Инструкция для создания контроля плоскостности на единицу поверхности при использовании стандарта ASME или ISO:

1. Щелкните нужную плоскость в Дереве проекта и выберите Контрольные параметры геометрии в меню ярлыков. Отобразится панель контрольных параметров геометрии.
2. Нажмите кнопку Добавить контрольные параметры GD&T  на вертикальной панели инструментов панели, затем нажмите Плоскостность  в отображенном списке.
3. В отображаемой выноске:
   • Укажите допуск.
   • Укажите форму (круглая, прямоугольная, квадратная) и размер зоны допуска, которая представляет собой диаметр, длину и / или ширину, в зависимости от выбранной формы.
   • Для квадратных или прямоугольных областей укажите Ориентацию зоны допуска, выбрав плоскость для ориентации краев областей (под углом 90 градусов к плоскости с помощью контрольных параметров плоскостности).
4. Необязательно: Просмотрите цветную карту, относящуюся к области плоскостности, щелкнув плоскость правой кнопкой мыши и выбрав
   Вид > Навигатор фигур в появившемся контекстном меню.

ПРИМЕЧАНИЕ: Примитивы фигуры, созданные на основе измеренной огибающей контрольных параметров GD&T плоскостности на единицу, обрезаются в соответствии с размером и формой, указанными для зоны допуска. Более того, при использовании «Навигатора фигур» для отображения цветной контрольный параметров GD&T, в цвете отображаются только точки в пределе указанной зоны допуска (см. рисунок).

Источник: www.innovmetric.com

Измерение плоскостности поверхности на единицу площади в PolyWorks|Inspector

Совет от PolyWorks|Inspector: локальное измерение плоскостности поверхности

01

/01

Хотите узнать стоимость данного решения?

Отправьте запрос на стоимость и мы с удовольствием проконсультируем Вас и дадим полную информацию

Хочу узнать стоимость

Как связаться с нами

8 (800) 201-55-75

Бесплатно по всей России

[email protected]

Электронная почта

?

Задать свой вопрос

Мы перезвоним
в любую точку мира в ближайшее время

Используемое оборудование

ПО PolyWorks InnovMetric SoftwarePolyWorks Inspector

Запросить предложение Подробнее

Page Not Found | Hexagon

Skip to Main Content

Русский язык

• Industries

• Solutions

• Products

• Support & Success

• Resources

• Company

Русский язык

Tab Close Content Button

Alert

The page is not available in your preferred language.

Русский язык

• Deutsch
• English
• Español
• Français
• Italiano
• Português
• 日本語

---

Select your preferred language from the list below.   We will show you content in your preferred language when available, otherwise we will show English.

Preferred Language

• Bahasa Indonesia
• Čeština
• Dansk
• Deutsch
• English
• Español
• Français
• Italiano
• Magyar
• Nederlands
• Polski
• Português
• Românește
• Suomi
• Svenska
• Türkçe
• Русский язык
• ภาษาไทย
• 한국어
• 日本語

To explore content available in a specific language, visit the page language directory.

Uh-oh…

We can’t find the page that you’re looking for.

Thank you – your preferences have been saved

To make changes please select the “Personalise Your Experience” option in the footer

Personalise your experience

Personalise your experience below. You may also click on the link in the footer, to change your preferences at any time.

Language

Select your preferred language from the list below. We will show you content in your preferred language when available, otherwise we will show English.

Preferred language Please selectCzechDanishGermanEnglishSpanishFinnishFrenchHungarianIndonesianItalianJapaneseKoreanDutchPolishPortugueseRomanianRussianSwedishThaiTurkish

Your affiliation

Select your industry and divisional affiliation from the list below. We will show you content aligned to your selection(s) when available.

Industry Please selectAerospaceAgricultureAutomotiveBuildingsХимическая промышленностьConsumer productsDefenceEducation and researchElectronicsЭнергетика и производство электроэнергииEngineering servicesForestryGeneral manufacturingGovernmentHealthcare and life sciencesСтроительство крупных сооружений для отрасли промышленных объектовHeavy construction for infrastructureHeavy machinery and equipmentMapping and geospatial contentMarine positioningMiningOil and gasOtherPublic safetyСудостроениеSurveyingTransportationUtilities and communications

Primary division Please selectAgricultureAsset Lifecycle IntelligenceAutonomy & PositioningGeosystemsManufacturing IntelligenceSafety, Infrastructure & GeoXalt Solutions

© Hexagon AB

Практическая GD&T: Измерение плоскостности.

Основные понятия

Плоскостность в GD&T является мерой того, насколько данная поверхность близка к идеальной 2D-плоскости. Эта плоскость может находиться под любым углом в трехмерном пространстве и не обязательно должна быть горизонтальной плоскостью. Плоскостность иногда называют плоскостностью.

Символ GD&T

Контроль плоскостности обозначается кадром управления функцией (FCF) с символом, показанным ниже. Обратите внимание, что плоскостность должна быть указана с допуском, который является числовым значением справа от символа. Контроль плоскостности является автономным. Он не ссылается на какой-либо другой элемент или датум детали. Фрейм управления функциями не включает никаких других ссылок.

Обратите внимание, что плоскостность также может применяться в качестве элемента управления «на единицу», и в этом случае справа появится дополнительный номер. Думайте об этом как о меньшей подвижной области допуска, которая должна удовлетворяться в любом месте на поверхности локально. Обычно это более жесткий допуск, чем общая плоскостность поверхности.

Обозначение на чертеже

Типичное обозначение плоскостности на распечатке чертежа (2D-виды) показано ниже:

Имейте в виду, что измерение плоскостности почти всегда является криволинейный путь сканирования 1D, хотя это дает ограниченный охват). Как и на 2D-печати, вы также можете столкнуться с выносками плоскостности непосредственно в 3D-модели CAD.

Обозначение плоскостности без какой-либо другой информации следует интерпретировать как означающее, что управление плоскостностью применяется ко всей поверхности. Плоскостность может быть выражена как локальная скорость на большей площади (например, зональная плоскостность «x» микрон на миллиметр).

Зона допуска плоскостности визуализируется в виде двух параллельных плоскостей, отстоящих друг от друга на число, указанное в контроле плоскостности. Если все измеренных точек на поверхности лежат в пределах полосы допуска (т. е. между этими двумя параллельными плоскостями), деталь считается «проходной».

Обратите внимание, что только потому, что поверхность может иметь номинальный угол в вашей САПР или чертежах, две плоскости должны быть ориентированы под этим точным углом, если они параллельны друг другу. Ниже показано трехмерное изображение поверхности, которая не может быть заключена между двумя плоскостями допусков; это ошибка .

Где можно применять плоскостность?

Плоскостность может применяться к любой поверхности (или любому участку поверхности), которая номинально является плоской, независимо от ориентации этой плоскости. Требование плоскостности может применяться ко всей поверхности или только к небольшому участку грани (последний случай может создать некоторые проблемы при измерении с помощью некоторых традиционных инструментов измерения плоскостности). Он также может применяться к нескольким прерывистым граням, рассматривая их как единую непрерывную плоскость (допуск «общая зона»). На изображениях ниже показаны примеры поверхностей, к которым может применяться контроль плоскостности.

Плоскостность также может быть применена к определенным конкретным «виртуальным» функциям. Например, если две плоские поверхности параллельны, но смещены, полученную срединную плоскость между двумя гранями можно контролировать с помощью условного обозначения плоскостности. На изображениях ниже это показано с двумя светло-синими плоскостями (фактические поверхности детали), образующими производную срединную плоскость («виртуальная» плоскость, показанная более темно-синим цветом):

Какие стандарты применяются к плоскостности GD&T?

Более подробную информацию см. в ISO 12781 и ASME 14.5-2018, раздел 8. Помните также о классах допусков для прямолинейности и плоскостности, указанных в ISO 2768.

Плоскостность и прямолинейность

Плоскостность часто называют «двумерной версией прямолинейности». Требование прямолинейности применяется к трассе или оси одномерной (линейной) поверхности в трехмерном пространстве, тогда как требование плоскостности применяется к двухмерной (плоской) поверхности в трехмерном пространстве. Измерение плоскостности может быть аппроксимировано серией измерений прямолинейности, но обратите внимание, что эти два измерения не будут одинаковыми. Каждое сканирование прямолинейности будет оцениваться независимо, и полученные линии не обязательно должны быть копланарны друг другу.

Вверху: каждое из этих линейных сканирований может сообщать об отдельном «пройдено» для прямолинейности, но контроль плоскостности с теми же данными вместе может сообщать о «неудовлетворительном результате».

Плоскостность в зависимости от профиля поверхности

Другой альтернативой управлению плоскостностью является использование общего профиля зависимости поверхности. Применительно к плоской поверхности это позволит реализовать многие ограничения на форму поверхности, которые может выполнить выноска плоскостности. Однако он менее доступен и понятен при просмотре инженерной печати, поэтому более конкретный контроль плоскостности является лучшим выбором там, где он применим.

Заинтересованы в быстром и точном измерении прецизионных компонентов с помощью оптической КИМ? Попробуйте линейку координатно-измерительных машин OmniLux.

Обзор GD&T

Обзор GD&T, включая другие символы, см. в нашем практическом руководстве.



Особый случай: Сферичность

Измерение плоскостности поверхности с помощью метрологии поверхности TopMap 3D

• Измерение плоскостности поверхности для соответствия критическим спецификациям

  Примечание по применению

Характеристика плоскостности поверхности по свету

Измерение плоскостности поверхности чрезвычайно важно для функционального использования многих стеклянных изделий или точной механики, связанной с удерживанием оптики и стеклянных компонентов. Это предполагает характеристику плоскостности поверхности для самых различных областей применения. Вне зависимости от области применения Polytec предлагает решения для оптических измерений и испытаний для надежного контроля плоскостности стекла. Интерферометры белого света для измерения больших площадей серии оптических профилировщиков поверхности TopMap измеряют плоскостность поверхности целых областей очень быстро, без контакта с большим полем зрения (FOV), собирая точные трехмерные данные с точностью до нанометра. и даже субнамометровый диапазон. Оптическая трехмерная метрология поверхности TopMap представляет собой высокоточные метрологические инструменты, используемые для оценки параметров формы, таких как плоскостность, параллельность и т. д., в метрологической лаборатории или непосредственно на производстве для промышленного контроля качества. Бесконтактные профилировщики поверхности TopMap непрерывно записывают данные о высоте в выбранных точках в режиме реального времени, что приводит к точному представлению плоскостности на больших площадях образцов, которые также работают как немедленная обратная связь в производственном процессе. Такое измерение плоскостности поверхности поддерживает высокое качество продукции и экономит затраты на последующие дефекты, неисправности и ремонт.

Мы измеряем плоскостность на ваших демонстрационных образцах и предлагаем бесплатное технико-экономическое обоснование

Запрос онлайн-демонстрации

Свяжитесь с нами

Оценка плоскостности поверхности в точной механике с использованием интерферометрии в белом свете

Хороший держатель зеркала, показывающий измерение плоскостности (<15 мкм) в пределах допусков на размеры (ISO 1101)

Оценка плоскостности поверхности в точной механике с использованием интерферометрии в белом свете

Хороший держатель зеркала, демонстрирующий измерение плоскостности (<15 мкм) в пределах допусков на размеры (ISO 1101)

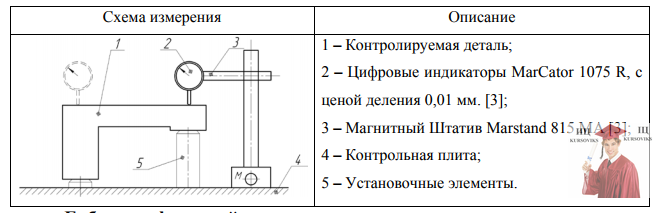

Плоскостность поверхности – тактильное или оптическое измерение конструкция и заготовка с функциональными поверхностями. Узкие участки могут скручиваться и деформироваться во время и после изготовления. Эффект этих искажений заключается в смещении монтажных поверхностей и смещении зеркала.

Если плоскостность монтажной поверхности упадет ниже критического значения, зеркало сместится и не будет работать должным образом.

Аренда, поддержка на месте или информация о ценах для измерения плоскостности

Запрос котировки

Дефектный держатель зеркала показывает измерение плоскостности (> 30 мкм), которое не соответствует допускам на размеры (ISO 1101)

Надежный анализ «годен-не годен» на основе плоскостности поверхности

Монтажная поверхность очень сложная и состоит из относительно узких, частично утопленных связок. Было невозможно определить плоскостность поверхности с помощью обычного тактильного профилировщика или сенсорной системы, потому что только небольшая часть этой поверхности была доступна для наконечника сканера. В отличие от тактильных профилировщиков, эта ситуация легко разрешилась с помощью системы измерения топографии TopMap. Процедура бесконтактного оптического измерения позволяет характеризовать площадь практически любой поверхности, независимо от ее конкретных геометрических ограничений, что приводит к надежному анализу «годен-не годен».
