Эскизы окон – Эскизы окон пвх с размерами

Содержание

Оформление замерного листа

Прежде чем отправиться заказывать окно, необходимо перенести на бумагу результаты Ваших замеров, т.е. оформить эскиз изделия, причём сделать это нужно в том виде, в котором он будет понятен менеджеру любой оконной компании, в какую бы Вы не обратились. Чтобы Ваш чертёж выглядел профессионально, не хуже, чем у настоящего замерщика, и в результате Вы приобрели изделие именно той конфигурации, которая была задумана (например, не перепутаны местами глухая и открывная створка, были в точности соблюдены размеры и т.д.), необходимо знать некоторые правила оформления замерного листа.

Во-первых, на всех документах (замерный лист, договор) рисунок пластикового окна делается, как вид со стороны помещения. Это очень важно, чтобы не перепутать расположение створки и глухой части окна относительно друг друга.

Во-вторых, все размеры указываются в миллиметрах.

В-третьих, необходимо схематично изобразить наличие глухой части (если она есть) и створки (если она есть), а также тип её открывания. Наиболее распространены три типа открывания створки: поворотная, поворотно-откидная, фрамужная (откидная). В следующей таблице в качестве примера показано, как в замерном листе схематично изображается окно с правой створкой в трёх указанных вариантах:

Значок «+» в левой половине показывает, что в глухой части окна находится стеклопакет. В особых случаях вместо стеклопакета может устанавливаться непрозрачный элемент — сэндвич-панель. В этом случае вместо символа «+» напишите «сэндвич» или сокращённо «сэнд«.

Нетрудно догадаться, что с помощью треугольника указывается, с какой стороны находится петлевая сторона створки (навеска).

Кроме того, угол треугольника, противоположный петлевой стороне, показывает, откуда происходит открывание. На предыдущем примере створка открывается слева-направо.

Если нужно, петлевую сторону можно перенести на импост. В этом случае створка по-прежнему будет считаться правой, но её навеска станет левой, т.е. открываться она будет справа-налево. Схематично это будет выглядеть так:

Теперь Вы можете придумать своему окну любую конфигурацию и нарисовать это в виде схемы. Вот некоторые примеры:







Должен Вас предупредить, что существуют ограничения на максимальный и минимальный размеры створки, поэтому, увы, не любая Ваша фантазия в плане конфигурации окна может быть воплощена в реальность. Более конкретную информацию по этому поводу Вам дадут в офисе компании, куда Вы обратитесь при заказе окна.

Безусловно, одной лишь голой схемы окна будет недостаточно для изготовления изделия. Ваш чертёж должен быть дополнен конкретными цифрами: высота окна, ширина окна, размер створки, а также указанием типа профиля, типа уплотнителя (резинки), типа фурнитуры, толщины и прочих параметров стеклопакета. Размеры окна, как уже говорилось, нужно указывать в миллиметрах. Выглядит это примерно так:

Ширина створки может быть выбрана любой, как Вам захочется, но не следует забывать, что слишком широкие створки более склонны к провисанию из-за большой тяжести. Существует два распространённых варианта:

1 — «по геометрии«, когда вертикальный импост делит окно на равные части, при этом стеклопакет створки оказывается меньшей ширины, чем стеклопакет глухаря, зато при такой конфигурации уменьшается стоимость окна;

2 — «по просвету«, когда импост немного смещён от центра в сторону глухаря, но за счёт этого достигается равенство ширины стеклопакетов глухаря и створки.

Вы можете письменно указать в замерном листе любой из этих вариантов, либо цифрами на схеме прописать конкретную ширину створки, если предыдущие два варианта Вам не подходят:

В случае более сложной конструкции окна необходимо будет дополнительно указать высоту створки, как на следующем примере:

Кстати, если Вы специально не пометите, что указали высоту именно створки, то в компьютерной программе, выполняющей расчёт Вашего изделия, размер «1600» (из предыдущего примера) будет принят, как расстояние от нижнего края рамы до осевой линии горизонтального импоста.

Остальные параметры Вашего окна лучше обсудить непосредственно с менеджером компании, когда будете оформлять заказ, потому что типы ПВХ-профилей и возможные опции в конструкции окон у каждой фирмы могут быть разными. А перед тем, как Вы отправитесь заказывать окно, рекомендую почитать, как сэкономить при покупке пластиковых окон.

Поделитесь с друзьями

oknosam.ru

Шикарные современные окна – 40 фото идей дизайна

Взгляд на окно глазами дизайнера. Современные технологии, применяемые в производстве окон, позволяют добиваться удивительных результатов. Сегодня есть современные окна любой формы, цвета и размера. Окна с противовзломной фурнитурой, с защитой от коррозии, «умные» окна. Впрочем, даже обычное окно можно сделать эффектным, достаточно украсить его модными шторами. Современные окна – 40 фото идей дизайна рассмотрим в данной статье.


Современный дизайн окон

Сделать окно интересным акцентом в интерьере сегодня можно разными способами. Современные деревянные окна не только лакируют, но и красят. При этом используют особые паропроницаемые краски, которые позволяют влаге, образующейся при перепаде температур, легко испаряться.
Разнообразным стал дизайн пластиковых окон. Времена, когда пластик был исключительно белого цвета, прошли. Пластиковые рамы окрашивают в различные цвета в зависимости от цветовой гаммы интерьера или экстерьера и даже украшают декоративным рисунком. Кроме того, можно оклеить пластик специальной пленкой, имитирующей мрамор или текстуру дерева, современные окна фото.

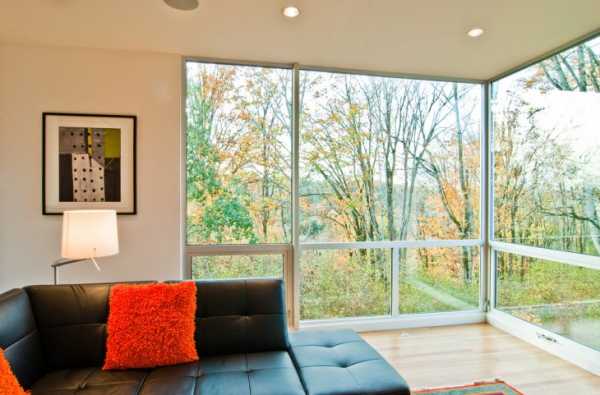

Окна в современном интерьере

Высокие требования, предъявляемые сегодня к современному окну, заставляют производителей применять самые современные технологии. Чтобы улучшить теплосберегающие и звукоизолирующие свойства окон, увеличиваются количество камер, заполняемых инертным газом, который препятствует проникновению холода. Для окна в современном интерьере могут использоваться специальные стекла с теплоотражающим покрытием.

Современные окна при любых погодных условиях, даже при 30⁰С, должны обеспечивать комфортный воздухообмен. Для этого современные деревянные окна европейского производства, помимо форточки или наклонно-поворотной створки, оснащаются щелевым проветривателем.

Современный дизайн окон с усовершенствованной фурнитурой теперь могут открываться не только внутрь помещения, но и наружу. Следовательно, им не требуется большое пространство «для маневра» в помещении. В таком случае незаменимым становится встроенный блокиратор ошибочного открывания для поворотнооткидных механизмов. Наличие блокиратора предохраняет окно от поломки. Кроме того, он страхует створку от провисания, обеспечивая беспрепятственное запирание окна.

Нельзя не упомянуть о поворотнооткидных механизмах для окон, оснащенных запирающими элементами особой формы, которые препятствуют взлому современного окна, в том числе и механизмов со специальными замками с ключом. К тому же они легко открываются, и жильцы дома или квартиры могут смотреть на пейзаж за окном, не упираясь взглядом в малоэстетичную решетку. Современные окна фото:


Современное окно идеи дизайна немыслимы без штор. Стремление к тому, чтобы ткани штор были не только красивы на вид, но и приятны на ощупь, привело к возвращению в интерьер плюша. Сегодня этот уютный материал с успехом заменяет бархат в классических тяжелых портьерах. Следуя актуальной сегодня идее «сквозного дизайна», многие декораторы повторяют в декоре штор особенности дизайна светильника.

Смотрите видео: Cовременный дизайн окон

Современное окно идеи дизайна интерьера

Интересные и необычные шторы требуют для себя оригинального карниза. В зависимости от общей стилистики интерьера можно выбрать различные оттенки и эффекты патинирования, состаривания. Особую популярность приобретают кованые карнизы.

Хрустальные наконечники — подходящее дополнение к люстре и лампам, деревянные к предметам мебели. Оригинальный интерьерный штрих наконечники из муранского стекла, которые итальянцы выполняют в форме птиц, цветов. Последнее изобретение дизайнеров светящиеся наконечники, которые очень эффектно смотрятся в темноте современного дизайна окон и к тому же служат дополнительным источником света.
Кронштейны тоже могут быть самыми разнообразными, в том числе и откровенно фантазийными, например, с ангелочками.

Окна в современном интерьере — на пике моды магниты для карнизов. Впервые они начали использоваться в декоративных прихватах для штор и магнитных защепках, заменивших традиционные крючки, продырявливающие ткань. Разработка последних лет придуманные немецкими производителями магнитные карнизы, используемые для штор на люверсах, кольцах.

И наконец, ноу-хау немецких производителей, продемонстрированное ими на франкфуртской выставке, магнитная система, внешне напоминающая конструкцию римских штор. По боковым сторонам оконной рамы крепятся металлические направляющие, к которым на магнитах цепляются миникарнизы. Драпировка, вручную выполняемая с помощью магнитов, отличается от традиционных римских штор большей свободой в моделировании. Современные окна фото:


Если требуется сделать современные деревянные окна выразительным элементом интерьера, можно применить разные декоративные эффекты. Рамы можно сознательно состарить, можно покрасить в насыщенные цвета: мне очень нравятся темные окна зеленые, темнобордовые. Сейчас можно применять алюминий с покраской. Можно сделать тонкое, легкое остекление, а можно массивное. Современное производство дает дизайнеру практически неограниченные возможности.

Выбор формы современного окна идеи дизайна зависит от стиля, архитектуры и назначения самого здания. Если мы оформляем интерьер готовой квартиры, где уже есть определенное решение окон, радикально менять его нельзя. Максимум, что мы можем себе позволить, не меняя разрезки окна, сделать его до пола. Получается эффект расширения пространства, наполненности светом.

Если же мы сами проектируем коттедж, то можем выбирать любую форму и современных окон, и дверей. Здесь важно учитывать некоторые нюансы. Архитектор часто делает окна, исходя из формы фасадов, но их бывает сложно органично вписать в стилистику интерьера. Вообще в коттеджах хочется максимально открыть вид на природу, сделать окна до пола с минимумом переплетов, чтобы интерьер был связан с природой. Современные окна фото:

Смотрите видео: Французские окна в интерьере

Хорошо, что сегодня существует возможность экспериментировать с формой. Такие эксперименты позволяют придать интерьеру индивидуальность, что нам как архитекторам необходимо. Например, на одном из своих объектов мы применили радиальную форму пластикового окна, напоминающего иллюминатор.

Новинка, которую я видела в Москве безрамное остекление, когда окно в большой проем устанавливается с помощью скрытого монтажа. В итоге мы видим стекло и не видим раму. В коттеджном строительстве было бы интересно применить такую конструкцию окна.

У нас была ситуация, когда на объекте нужно было сделать защиту окна, но такой современный способ, как рольставни, был просто невозможен: во-первых, стена здания была вогнутая; во-вторых, внизу располагалась крыша магазина, на которую нельзя было ничего закрепить. Учтя все нюансы, мы с заказчицей пришли к грустному выводу, что ничего, кроме решетки, причем, расположенной внутри помещения, там установить нельзя. А потом нам в голову пришла идея выполнить ее в виде стеблей бамбука. Получилась довольно стильная штучка. В дополнение к этому мы сделали потолочный светильник, выполненный в той же стилистике. Поэтому разработать современный дизайн окон не составит труда, была бы фантазия. Современные окна фото:

www.mirlandshaft.ru

Чертеж пластикового окна

ПВХ окна показали себя как высокопрочные, безотказные, практичные изделия, отличающиеся улучшенными звукоподавляющими и теплоизоляционными характеристиками. Наша организация уже много лет предлагает своим клиентам производство и монтаж высококлассных оконных конструкций для лоджий, квартир, балконов, домов и коттеджей. Мы используем исключительно качественные металлопластиковые профили и надежную фурнитуру, соответствующую современным критериям.

Что Вы получаете при оформлении заказа на чертеж пластикового окна

Наша компания предлагает заказать ПВХ окна в Москве со стеклами разных видов. Мы стараемся делать продукцию доступной для каждого, посему делаем ПВХ окна для жителей столицы в различных бюджетных диапазонах: начиная от дешевых и оканчивая элитными изделиями с энергосберегающими функциями, тонировкой и так далее.

Реализация металлопластиковых окон может включать комплекс самых разных услуг. Опытные строители-монтажники осуществляют широкий спектр отделочных и монтажных работ, включающих установку отливов, подоконников, откосов, прочих аксессуаров. Мы не просто продаем оконные конструкции, но и можем реализовать остекление любых объектов.

Профили из ПВХ

Преимущества наших металлопластиковых оконных конструкций

  • Тишина.

    Изготавливаемые нами окна прекрасно защищают от шума и мороза. Наша продукция вытеснит суетливый и шумный мегаполис за границы Вашего жилища.

  • Прохлада в жару.

    Благодаря специфическому покрытию стеклопакет отражает большую часть солнечной энергии, что в разы эффективнее простых стекол и вполне сравнимо с защитой от сильного зноя при помощи жалюзи.

  • Тепло зимой.

    В зимние месяцы окна ПВХ отлично сохраняют тепло в доме. Благодаря ним здание охлаждается очень медленно.

  • Высокий уровень безопасности.

    Наши металлопластиковые окна абсолютно безвредны для здоровья. Качественный профиль не вызывает аллергии, а специальные замки обеспечивают безопасность детей.

Производство окон ПВХ в столице

Собственное производство помогает уменьшить стоимость продукции и обеспечить клиентам высокое качество. Мы работаем без посредников, поэтому, у нас самые низкие цены.

Если Вам необходимы оригинальные по стилю и форме конструкции, мы готовы изготовить ПВХ окна под заказ. При получении заказа на изготовление окон наши сотрудники учитывают требования и персональные желания клиента, в частности:

  • число камер в стеклопакетах;
  • размер ПВХ-профиля;
  • цвет и дизайн профиля;
  • способ открывания, а также количество створок (поворотно-откидной, откидной, раздвижной, поворотный).

Преимущества нашей компании

ОКНА НАПРЯМУЮ С ЗАВОДА
у нас качественные окна ПВХ без посредников
и переплат

ШИРОКИЙ АССОРТИМЕНТ
ПВХ, алюминий, разные расцветки, подбор фурнитуры

КОНСТРУКЦИЯ ЛЮБОЙ СЛОЖНОСТИ
индивидуальный подход, изготовление окон любой сложности

ПОЛНЫЙ КОНТРОЛЬ КАЧЕСТВА
проверка качества на каждом этапе работ

ГАРАНТИЯ 5 ЛЕТ
у нас самая большая гарантия на монтажах

БОЛЕЕ 19 ЛЕТ НА РЫНКЕ
100% качество, гарантии, огромный опыт

Преимущества заказа пластиковых окон по чертежу в нашей фирме

Завод «Оконные Технологии» является известной московской фирмой, которая специализируется на производстве и обслуживании пластиковых окон. Среди плюсов нашей компании можно выделить:

  • Высокое качество окон.
  • Профессиональный и быстрый демонтаж старых и монтаж новых окон.
  • Разумные цены, бонусы, подарки, дисконты.
  • Бесплатный замер и доставка в пределах Москвы.
  • Гарантии.
  • Огромный выбор материала, деталей и дополнительных принадлежностей.

Монтаж пластиковых окон производится высококвалифицированными профессионалами. Богатый опыт в области изготовления, установки и обслуживания окон ПВХ помогает работникам фирмы «Оконные Технологии» делать свою работу быстро, качественно, не допуская ошибок.

yun-stroy.ru

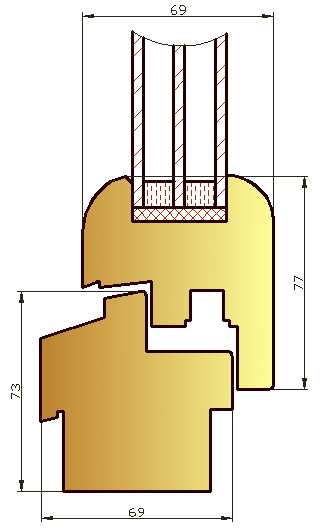

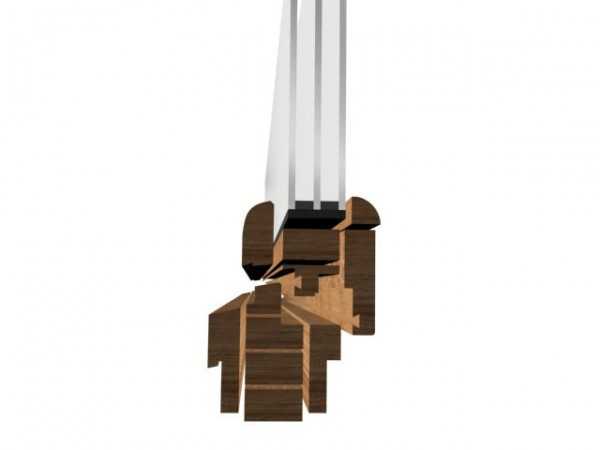

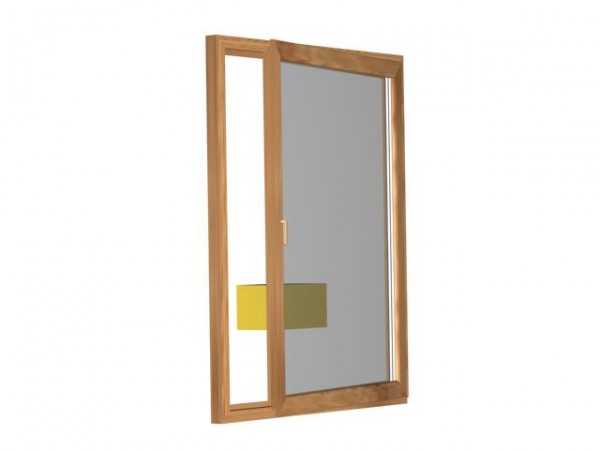

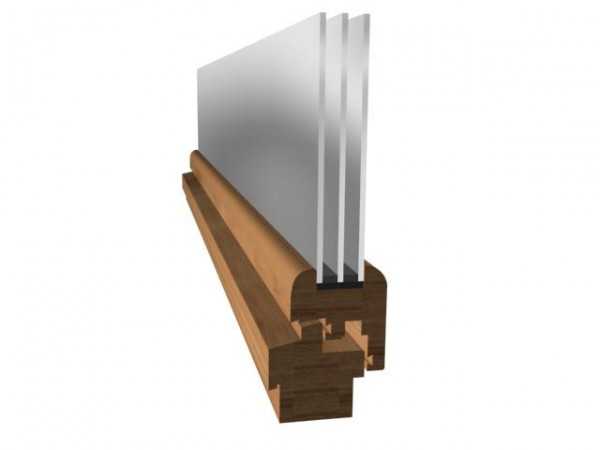

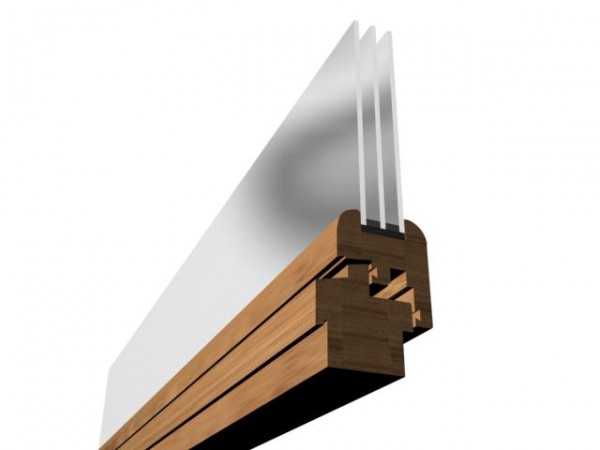

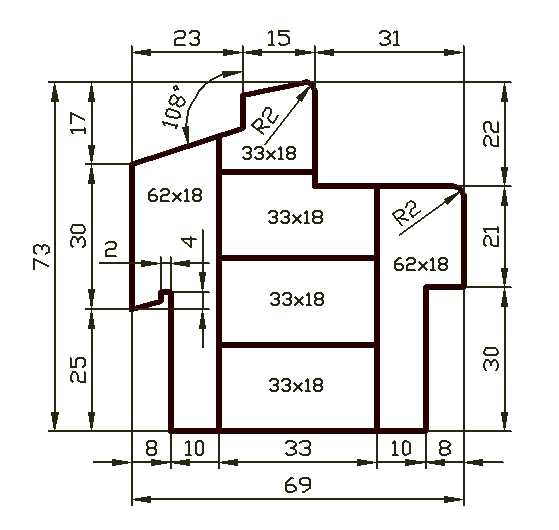

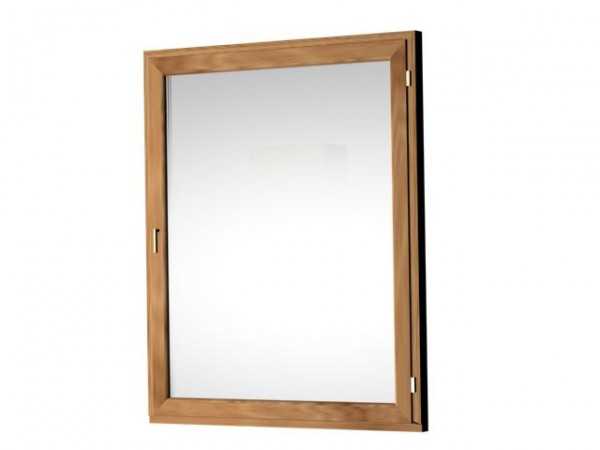

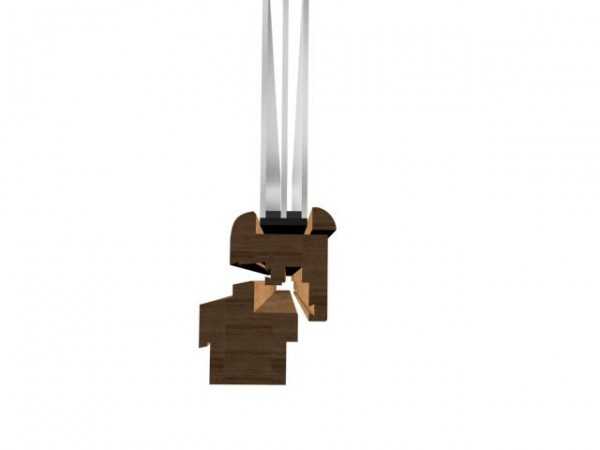

Чертежи профиля оконного блока (деревянный стеклопакет)

Профиль окна я разрабатывал сам, была фирма и можно было выпускать подобные стеклопакеты, но как оказалось финансовая деятельность это не для меня 🙂 ну а чертежи остались, может кому-то пригодится.

Врятли кто-то возьмётся сделать такое окно на заказ, но если сделают, то это окно будет в несколько раз лучше пластиковых стеклопакетов!!!

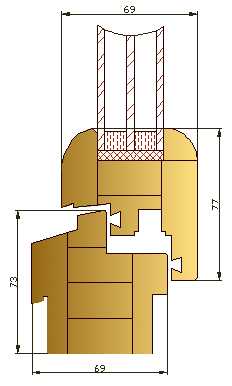

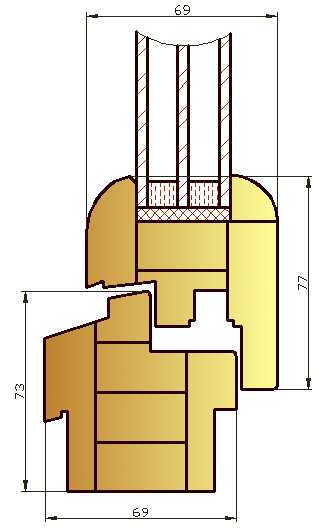

ОКНО профиль (коробка)

ОКНО профиль (рама1)

ОКНО профиль (рама2)

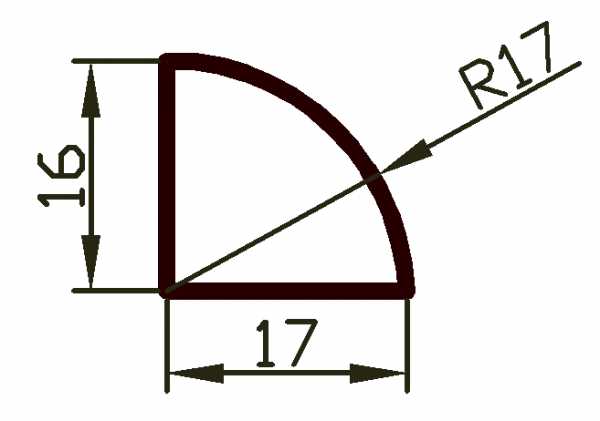

ОКНО профиль (штапик)

Чертежи деревянного окна (продолжение)

Написать комментарий

КОММЕНТАРИИ

  • Икосаэдр — правильный выпуклый многогранник, двадцатигранник, одно из Платоновых тел.


    Дмитрий ДА
    28.10.2009


  • Три великолепных дерева из пайеток и бисера.


    Yuseka
    04.11.2010



  • Вспомним старый добрый ящичек, способный невообразимым образом раскладываться на множество отсеков. Лично меня в детстве эта конструкция просто завораживала.


    Дмитрий ДА
    06.01.2013

Ещё самоделки

modelmen.ru

Чертеж пластикового окна

Чертеж пластикового окна делается сразу после снятия всех замеров оконного проема.

Все стремятся улучшить жилищные условия, оставаясь в непрерывной гонке за комфортом. Параллельно с жителями Европы, россияне устремились оснастить свои дома пластиковыми оконными системами. Коль Вы тоже решились сменить старые оконные рамы ультрасовременными ПВХ-окнами, которые отличаются не только лишь отличным внешним видом, но и повышенной теплоизоляцией, обращайтесь в нашу компанию. Уже в течение нескольких лет мы изготавливаем металлопластиковые оконные системы, а также устанавливаем их.


Наши пластиковые окна очень качественны. Так как наши мощности располагаются в Подмосковье, нам удается покрывать весь этот регион. В число наших постоянных клиентов входят как частные предприниматели, так и крупные субъекты хозяйствования. И плоды нашего труда их полностью устраивает.


Как показывает практика, большинство людей не решаются затевать ремонт, тем более, если это касается замены окон. Вместе с тем, с нашими ПВХ-окнами сложностей у Вас не возникнет. Даже такая трудоемкая и непростая процедура, как остекление балконов, закончится незаметно и легко, если Вы будете заказывать услуги у нас. Исходом работы с нашим предприятием будет комфорт Вашей квартиры. Купив качественные ПВХ окна и заказывая установку у специалистов, Вы сможете защитить свой дом от шума и пыли, а также сбережете максимальное количество тепла в зимнее время. Не напрасно резиденты всех стран Европы давно отдают предпочтение именно этим товарам.


Окна из пластика и ПВХ в собственном коттедже или в городской квартире — это надежно, удобно и современно. Лучше замены устаревшим окнам из дерева просто нет. Дарите для себя удобство с минимальными тратами на его обеспечение. Опытные специалисты компании умело и быстро все измерят. Сама установка оконных блоков также осуществляется как можно скорее. А еще, после завершения установки, сотрудники проведут тщательный клининг, избавляя Вас от ненужных забот. Вскоре после того, как Вы оформите заказ, Ваше жилище будет сиять новенькими окнами ПВХ.


Монтаж пластиковых окон ПВХ сотрудниками нашего предприятия отличается несколькими преимуществами:


•    оперативная доставка;
•    аккуратный демонтаж старого окна;
•    высококачественный монтаж окон ПВХ;
•    тщательный клининг после монтажа;
•    гарантийное обслуживание смонтированных окон.


Наши инженеры произведут замер, учитывая личные капризы заказчиков и нюансы помещения. Обращаясь в нашу фирму за помощью, можно не сомневаться: установкой пластиковых окон будут заниматься опытные профессионалы. В работе они используют только самое современное оснащение и материалы. Установка пластиковых окон производится в соответствии с требованиями ГОСТа.


Наше предприятие гарантирует:


•    высочайшее качество продукции,
•    быстрое исполнение заказов,
•    доступная стоимость.


Оплачивая у нас установку пластиковых оконных блоков, Вы можете не сомневаться в продолжительном сроке их эксплуатации. В недалеком будущем Московская область будет полностью оснащена нашими высококачественными товарами. Не упустите шанс сделать это сейчас. Чтоб у Вас дома были хорошие окна, следует лишь связаться с нами.


Тепло Ваших жилищ — это наша работа!


pvh-al.ru

Конструкция и схема устройства пластиковых окон ПВХ

Главная » Обзоры » Конструкция пластиковых окон














Оглавление

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

  • Пропускать свет;
  • Эффективно сохранять тепло внутри помещения;
  • Обеспечивать достаточное проветривание в различных режимах;
  • Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

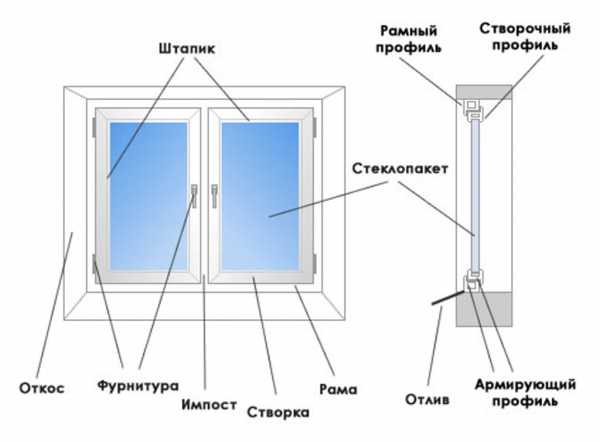

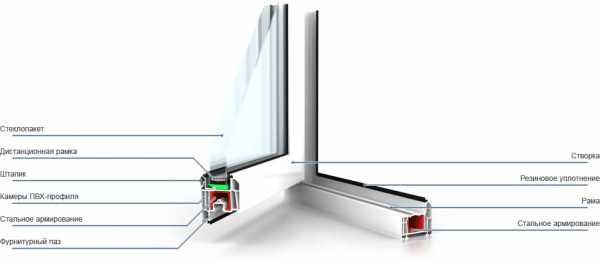

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

  • Створки и рама;
  • Стеклопакеты;
  • Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

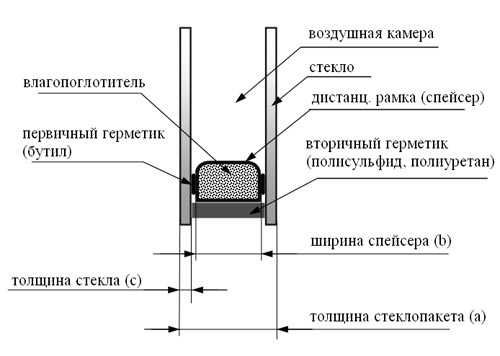

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

  1. Режим закрытый;
  2. Режим открытый;
  3. Режим проветривания;
  4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима.
На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.





www.vegasd.ru

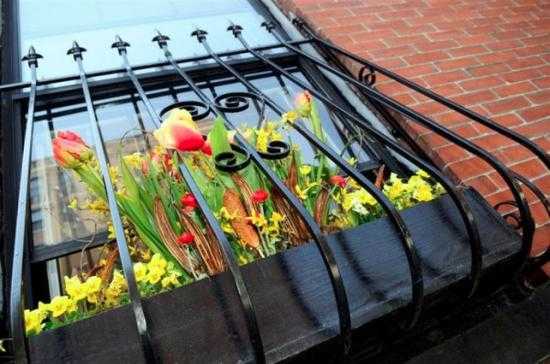

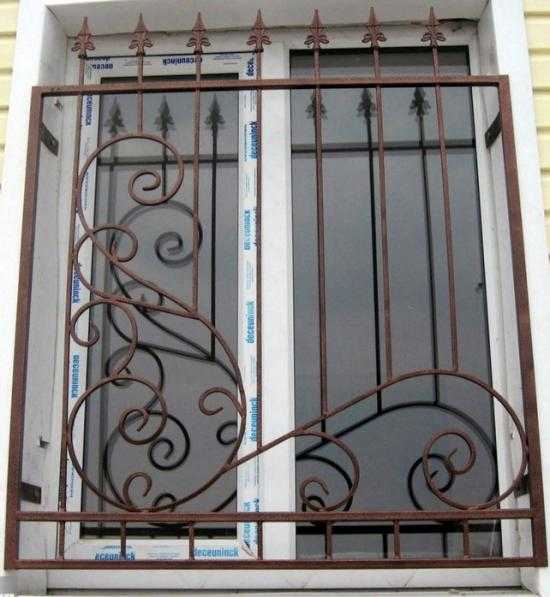

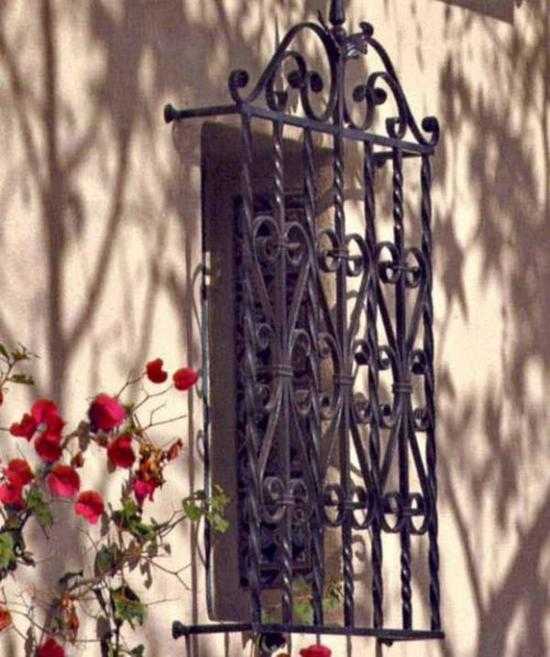

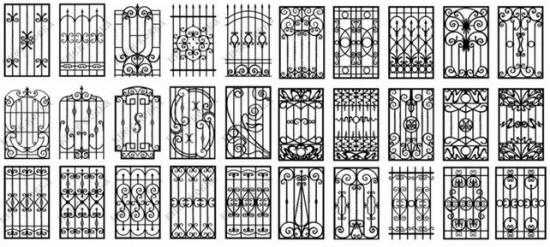

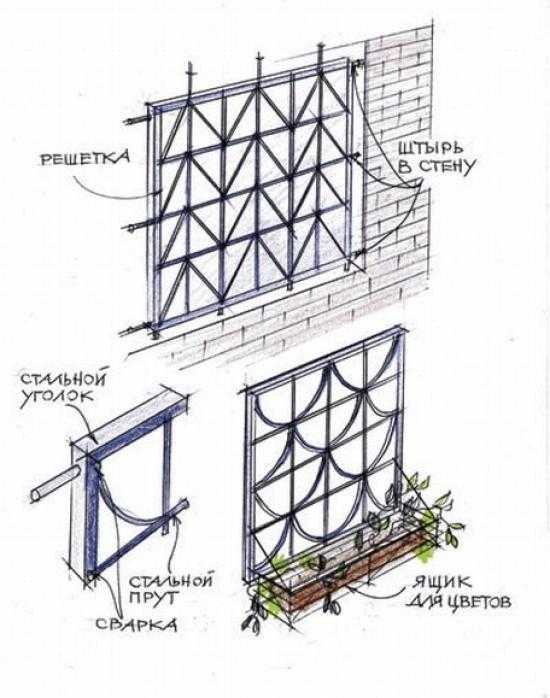

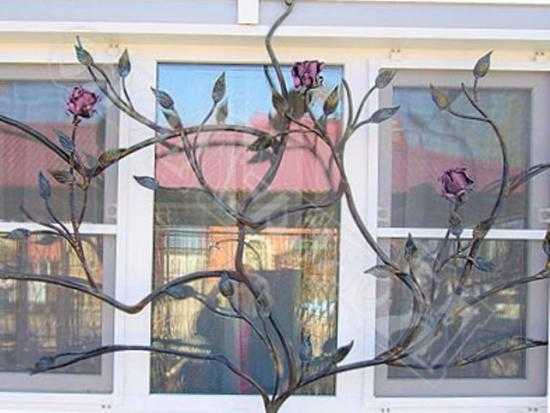

Решётки на окна – эскизы

Самым уязвимым местом в доме, с точки зрения несанкционированного проникновения, были и остаются окна. Нижние этажи многоэтажных домов и частные жилые постройки как только не предохраняются от квартирных воров. Но какие бы современные сигнализации и средства охраны мы ни устанавливали бы, ничего так эффективно не препятствует взлому, как решетки на окна.

Содержание:

  1. Применение металлических решеток
  2. Способы монтажа оконных решеток
  3. Как правильно выбрать решетку
  4. Материалы и способы изготовления

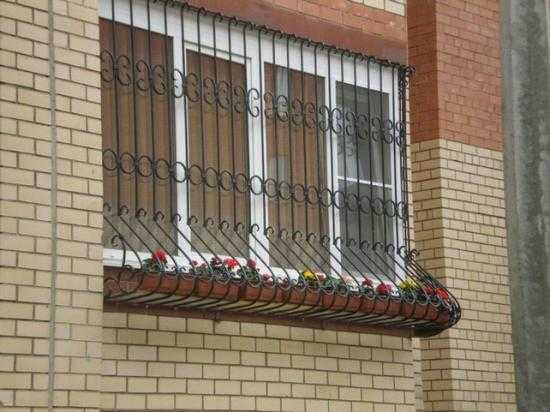

Применение металлических решеток

Видов оконных решеток и вариантов исполнения есть немыслимое количество, но наиболее распространены сварные или кованые решетки на окна эскизы которых мы будем рассматривать сегодня. По форме различают также решетки луковицы, арочные и прямые решетки. Наиболее ценными с точки зрения эстетики всегда были кованые конструкции, но они же и самые дорогие.

В первую очередь, решетки на окнах обеспечивают безопасность квартиры или дома. Хотя о стопроцентной гарантии неприступности жилья говорить не приходится, решетка значительно усложнит путь к семейным сокровищам квартирного вора. Другая и, пожалуй, не менее важная составляющая, которая влияет на выбор охранных конструкций — эстетическое исполнение. Никто не захочет жить за не слишком эстетичной казенной решеткой, пусть она будет хоть сто раз крепкой.

Способы монтажа оконных решеток

Чаще всего решетки устанавливают вместе с заменой оконных блоков. Это наиболее простой путь и наиболее эффективный, поскольку так закрепить каркас решетки, как это можно сделать при снятом оконном блоке, не получится никогда. Тем не менее, если же окна демонтировать неохота, существуют несколько методов крепления оконных решеток в проем.

Первый — самый эффективный, но сложный. Для этого необходимо связать силовую структуру окна с решеткой. Поскольку сварка здесь не пройдет, то нужно обеспечивать доступ для резьбового или крюкового соединения. А это довольно долго и сложно. Долго, потому что приходится разрушать часть оконного проема, а после монтажа оконной решетки снова его восстанавливать.

Второй способ более простой, но менее надежный. Решетка может быть установлена на анкера, которые внедрены в стену или в оконный проем. Так проще и быстрее установить любую металлическую решетку. Для этого в стену всверливается определенное количество анкеров, к которым после приваривается каркас решетки.

Как правильно выбрать решетку

Решетки также могут иметь разные методы фиксации. При условии, что каркас решетки установлен одним из тез способов, о котором мы говорили, сама решетка может быть как несъемной, стационарной, так и съемной. Есть конструкции решеток с возможностью открывания створок, с местом для кондиционера. Также существуют раздвижные и распашные решетки. Какую из них выбрать?

Довольно неоднозначные напрашиваются ответы, поскольку плюсы и минусы есть у каждой из конструкций и здесь стоит учитывать некоторые нюансы:

  1.  Если спросить у пожарного инспектора, какие типы решеток посоветовал бы он, то его выбор, скорее всего, пал бы на любые решетки, кроме стационарных, закрепленных наглухо. И он будет совершенно прав. При непредвиденных обстоятельствах с такой решеткой не получится воспользоваться окном, как запасным выходом.

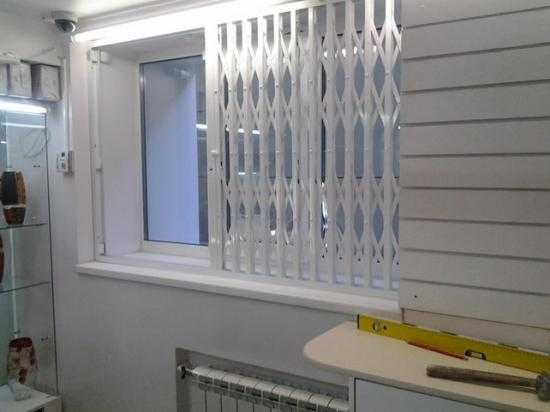

  2.  Распашные и раздвижные решетки — напротив. Открываются легко и просто, а закрываются при помощи замка встроенного или даже навесного. Единственное неудобство — нужно всегда иметь под руками ключ, иначе такая решетка автоматически превращается в стационарную.
  3.  С точки зрения участкового милиционера, самым лучшим вариантом станет глухая стационарная решетка. Ее труднее всего взломать, а перерезать болгаркой без шума и пыли не получится.
  4.  Если проконсультироваться с мудрым владельцем квартиры, то он скажет, что на всю квартиру вполне достаточно одной распашной или раздвижной решетки, а остальные окна можно делать глухими.

Материалы и способы изготовления

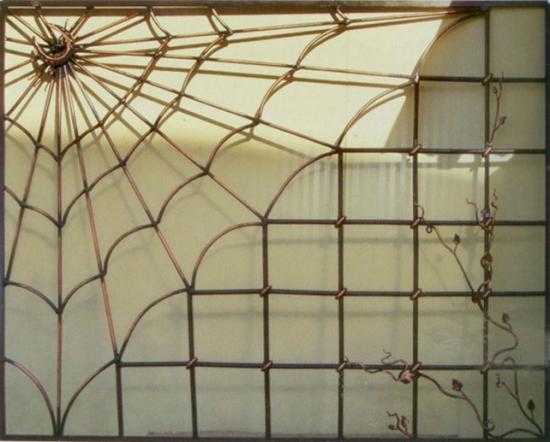

По материалу изготовления решетки могут выполняться из нескольких видов металлопроката: круглого прута сечением от 10 до 20 мм, квадратного прута сечением от 12 до 16 мм (по длине одной стороны), также нередко используют стальную мощную полосу шириной от 10 мм и толщиной не менее 5 мм. Наиболее убедительно выглядят комбинации из всех этих материалов.

По типу фиксации элементов решетки между собой, решетки могут быть сварными или коваными. Сварные конструкции применяются чаще всего, как утилитарные с минимумом декоративных элементов, но с максимальной степенью защиты. Полностью кованые конструкции — изящны, эстетичны и могут по-настоящему украсить фасад дома. Но их стоимость в несколько раз превысит цену сварной решетки. Компромиссный вариант, когда некоторые кованые декоративные элементы привариваются к сварной решетке — самый оптимальный по цене, а по виду может и не отличаться от кованых конструкций.

Таким образом, выбрав решетку на окна, можно обезопасить дом от квартирных воров и сделать фасад еще чуточку интереснее.

Читайте также Решетки на окна своими руками

nashprorab.com
