| Значение | Русский | Английский | Комментарий |
| Инвентарный номер | Инв. № | Inv. No. | Inventory number |
| Инвентарный номер подлинника | Инв. № подл. | Orig. Inv. No. | Original inventory number |
| Взамен инвентарного номера | Взам. инв. № | Repl. inv. No. | Replacing inventory number, replacement of inventory number |
| Инвентарный номер дубликата | Инв. № дубл. | Copy inv. No. | Copy inventory number |
| Подпись и дата | Подпись и дата | Signature&date | |
| Подпись | Подпись |
Signature Sign. |
Signature |
| Лист | Sheet | ||
| Не в масштабе | NTS | not to scale | |
| Диаметр (о трубах) Диаметр (об отверстиях) |
Ф 250 | 250 dia | diameter of 250 mm |
| Условный диаметр | Dу 25 (мм) | 1) NB25 (mm) 2) NS 3) ND |
1) nominal bore 2) nominal size 3) nominal diameter |
| Наружный диаметр | dнар 25 | 25 OD | outer diameter |
| Внутренний диаметр | dвн 25 | 25 ID | inner diameter |
| Условное давление (о трубах, арматуре) |
Рy, кгс/см2 | Рnom, kgf/cm2 | nominal pressure |
| Условное давление | PN | nominal pressure | |
| Условный проход | PNS | pipe nominal size | |
| Толщина (стенки) | толщ. 3 мм |
3 mm thk | thk = thickness |
| Комплект | комп. | set unit |
set (для набора) unit (для блока) |
| Номер позиции (в шапке таблицы, в штампе) | п.; поз. | Item No. | |
| Номер позиции (ссылка в тексте) | поз. 112 | Item 112 либо (112) |
|
| Обозначение на чертеже | Tag Number | Этот буквенно-цифровой номер проставляется на чертеже и впоследствии упоминается в различных документах на поставку | |
| В осях 1-14, в рядах Б-Д |
Along 1-14 axes, Б-Д rows |
См. общее примечание в конце таблицы | |
| на отметке +2,6 м | на отм. +2,6 | At +2.6 m el. | el. = elevation |
| метров над уровнем моря | мнум | m. a.s.l. |
|
| с сеткой | W/screen | with a screen | |
| без сетки | W/o screen | without a screen | |
| 8 отверстий диаметром 8 мм | 8 отв. Æ 8 | 8-8 dia hole | (small holes) |
| 8 отверстий диаметром 300 мм | 8 отв. Æ 300 | 8 – 300 dia opening | (large holes) |
| 8 отверстий размером 200×300 мм | 8 – 200×300 opening | ||
| 6 отверстий Æ 12 мм равномерно расположенные по (болтовой) окружности Æ 60 мм | 12 mm drill 6 equally spaced holes on a 60 mm b.c. | b.c. = bolt circle | |
| Отклонение величины угла по отношению к поверхности А не более 0,003 мм | ang displacement tol. 0.003 mm datum A | ang = angular; tol. = tolerance |
|
| Эскиз | Sketch | ||
| Условные обозначения (на чертеже) | Legend | ||
| Показано условно | Shown schematically | ||
| Условно не показано | Not shown for clarity Omitted for clarity |
||

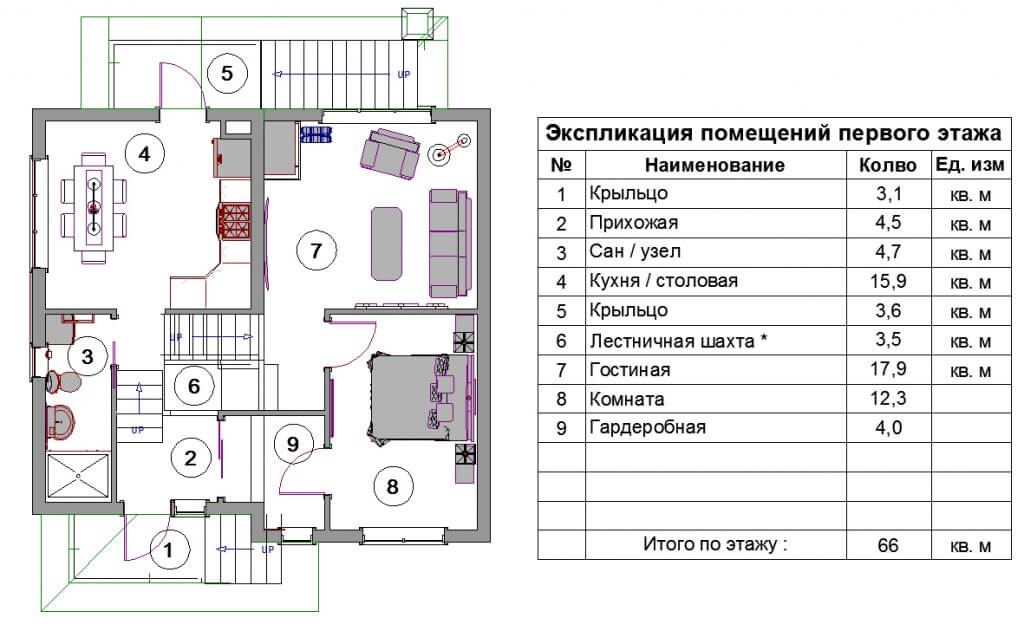

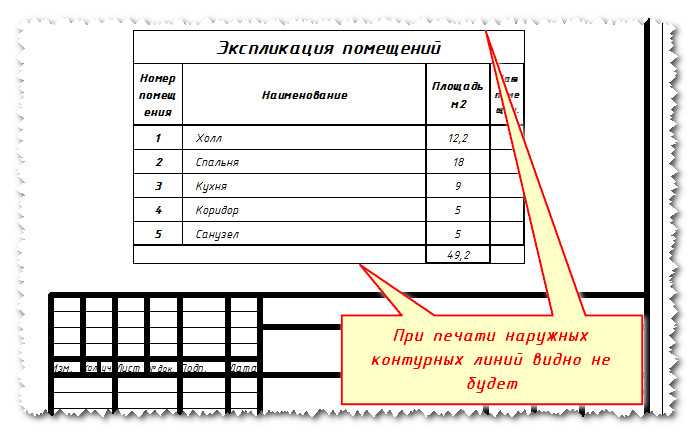

| Экспликация (как условное обозначение на чертеже) | Legend | ||
| Экспликация оборудования (над штампом чертежа) | Equipment specification | ||
| Выполнить по эскизу | TBM to sketch | To be made to sketch | |
| Номер чертежа (в штампе) | DRG No. | Drawing No. | |
| Взамен ОБ25 | Substitution for ОБ25 | ||
| Дата опубликования (в штампе) | dop | Date of publication | |
| Составил | Compeled by | ||
| Дата изъятия (в штампе) | dow | Date of withdrawal | |
| Чертил (в штампе) | DRWN | Drawn by: | |
| Разработал (в штампе) | Разраб. |
Originated by | |
| Проверил (в штампе) | CHKD; CH’D | Checked by: | |
| Утвердил, Утверждаю | Утв. | AP’D | Approved by: |
| Согласовано (в штампе) | Agreed by: | ||
| Количество (в штампе) | Кол.; Кол-во | Qnty; Qty | Quantity |
| Количество (в таблицах) | No; no; Nr | 8 Nr = 8 шт. | |
| Материал (в штампе) | Мат. | Mat. | Material |
| Выпущен для утверждении (штамп) | IFA | Issued for approval | |
| Выпущен для комплектации (штамп) | IFP | Issued for procurement | |
| Выпущен для строительства (штамп) | IFC | Issued for construction | |
| Разрешается для производства работ (штамп) | AFC | Approved for construction | |
| Разрешается для строительства | AFC | Approved for construction | |
| Допущен к применению | AFU | Approved for Use | |
| Допущен к проектированию | AFD | Approved for Design | |
| Допущен на рассмотрение | AFR | Approved for Review | |
| AFA | Approved for Award | ||
| Нормоконтроль | Н. контроль |
Examined by | Examination of compliance with regulatory documents |
| Нормоконтроль (в штампе) | Н. контроль | QC | Quality control |
| Извещение об изменении документа | ИИД | NDC | Notification of Document Change |
| Извещение об изменении документа | ИИД | DCN | Document Change Notification |
| Изменение | Изм. | Rev. | Revision |
| Дата | Date | ||
| Формат | Size | ||
| Пренебрежимо мало | – 0 | NIL | Negligible |
| Ввод/Вывод | I/O | ||
| То же самое | То же | ditto | Same as above |
| позже | HOLD | To be submitted later | |
| Не требуется | N/R | Not Required | |
| Существующий | Существ. |
Exist. | Existing |
| Имеется в наличии | Available | ||
| В зависимости от контекста: Отсутствует; Данных нет | NA | Not available | |
| Нет данных | N/A | Not applicable | |
| Нормально закрытый (о клапане, реле) | NC | NORMALLY CLOSED | |
| Нормально замкнутый контакт (трёхконтактного реле) | NC = Nc | Normally closed | |
| Нормально открытый (о клапане, реле) | NO | NORMALLY OPEN | |
| Нормально разомкнутый контакт (трёхконтактного реле) | NO = No | Normally open | |
| Общий контакт (трехконтактного реле) | С | Common | |
| Фаза | L | Line | |
| Нейтраль | N | Neutral | |
| Номер | № | #, No, NO | Machine No; Serial No; PART NO; |
| Количество | Кол. ; Кол-во |
No; no | 2 no = 2 шт. |
| Количество | Nr | 8 Nr = 8 шт. | |
| Количество | Кол.; Кол-во | Qty | Quantity |
| Материал | MTL | Material | |
| Требуемое количество | No Reqd | Number required | |
| Труба со стандартной толщиной стенки | PIPE, STD | Pipe of standard thickness (устаревшее, но встречающееся американское обозначение трубы) |
|
| Утолщенная/упрочненная труба | PIPE, XSTR | Extra strong pipe (устаревшее, но встречающееся американское обозначение трубы) |
|
| Значительно утолщенная /упрочненная труба | PIPE, XXSTR | Double extra strong pipe (устаревшее, но встречающееся американское обозначение трубы) |
|
| Без специальных требований | N/S/R | No special requirements | |
| Отменяется в связи с обстоятельствами | OBE | Overtaken by events | |
| Заказать | TBO | To be ordered | |
| Прочие | Other | ||
| Подлежит определению | ПО | TBD | To be determined |
| Подлежит уточнению | TBS | To be specified | |
| Подлежит проверке | TBV | To be verified | |
| Резьба | TH’D THD |
Thread | |
| Разрез (вертикальный, поперечный, продольный, горизонтальный) | Sectional elevation (vertical, transverse, longitudinal, plan) | ||
| Вид (сзади, снизу, спереди, сбоку, по стрелке А) | View (rear, bottom, front, side, in the direction of the arrow A) | ||
| Узел в разобранном виде | Exploded view | ||
| Узел А в увеличенном масштабе | Fragmentary view A on an enlarged scale | ||
| Сечение IV-IV | Section IV-IV | ||
| С расстоянием между параллельными гранями (например “a 5 mm А/F hexagonal wrench”) | A/F | Across Flats | |
| Аналогично | SIM. |
Similar | |
| Общая компоновка | G/A | General Arrangement | |
| Без чертежа (например, рядом с заказываемой деталью) | ND | No Drawing | |
| С (чем-либо) | w/ | With | |
| Без (чего-либо) | w/o | without | |
| В комплекте с | c/w | complete with | |
| Калибр (проволоки, листа) | ga. | gage | |
| Включая | INCL. | Inclusive | |
| Временный | TEMP. | Temporary | |
| Выборка материалов | M.T.O. | Material take-off | |
| Габаритный размер | О/А | Overall | |
| Глубиной | DP | Deep | |
| Градус | Град. |
deg. | degree |
| Диаметр делительной окружности | PCD | Pitch-circle diameter | |
| Длиной | LG. | Long | |
| Если не указано иначе | U.N.O. | Unless noted otherwise | |
| Из | o/o | Out of | |
| Как на другой стороне | A.O.S. | As other side | |
| Как на другом конце | A.O.E. | As other end | |
| Марка | GR | Grade | |
| Между осями | c/c | center to center | |
| Не в масштабе | N.T.S. | Not to scale | |
| Не показан для ясности | O. F.C. |
Omitted for clarity | |
| Осевая линия | CL | Center line | |
| Приблизительно | approx. | Approximately | |
| Продолжение | cont. | Continued | |
| Разное | MISC | Miscellaneous | |
| Смотри | См. | Ref | Reference |
| Состоящий из | c/o | Consisting of | |
| Типовой | TYP. | Typical | |
| Толщина стенки | W.T. | Wall thickness | |
| Узел | ASSY | Assembly | |
| Соединение | JT | Joint | |
| Диаметр начальной окружности | PCD | Pitch circle diameter | |
| Радиус | R | Radius | |
| Точка касания | TP | Tangent point | |
| Центр тяжести | Ц. Т. |
C of G CG |
Center of gravity |
| Материал | MATL | Material | |
| Двигатель | ENG | Engine | |
| Государственный стандарт РФ* | ГОСТ | GOST | Russian Federal Standard |
| Отраслевой стандарт* | ОСТ | OST | Industrial standard |
| Ведомственные нормы* | ВН | IС | Industrial code |
| Своды правил* | СП | SP | Russian Code of practice |
| Руководящий документ* | РД | RD | Russian Guideline |
| Строительные Нормы * и Правила | СНиП | SNIP | Construction Code and Regulations |
| Санитарные Нормы и Правила* | СанПиН | SanPin | Sanitary Rules and Standards |
| Правила устройства электроустановок* | ПУЭ | PUE | RF Electrical Code |
| Нормативно-регламентирующий документ* | SPP | Standard Practices & Procedures | |
| Технические условия* | ТУ 360-78 | Spec. TU 360-78 |
Spec. = Specification |
| Свод федеральных нормативных документов США | СФН | CFR | Code of Federal Regulations |
| Стандарт министерства обороны США | DOD-STD | Department of Defense Standard | |
| Оборонный стандарт США | MIL-STD | Military Standard | |
| Оборонные технические условия США | MIL-SPEC | Military Specifications | |
| Сборник инструкций МО США | MIL-HDBK | Military Handbook |
Перечень основных форм в комплекте СПДС
Комбинируя формы и таблицы из набора можно за считанные минуты создать необходимую новую форму или документ, подготовить шаблон проектной или рабочей документации, сделать макет дипломного проекта.
| Перечень основных форм в комплекте СПДС | |||
|---|---|---|---|
| Название формы, таблицы, элемента оформления, ГОСТ на оформление | Включено в Комплект форм для Microsoft Visio | Включено в комплект форм для AutoCAD | Включено в Комплект форм для Microsoft Word |
ГОСТ Р 21. 1101-2009 СПДС. Основные требования к проектной и рабочей документации:— Ведомость чертежей основного комплекта |
Да | Да | Да |
ГОСТ 21. 508-93 СПДС. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов:— Ведомость разработок чертежа |
Нет | Да | Нет |
|
ГОСТ 21.501-93 СПДС. Правила выполнения архитектурно-строительных чертежей: — Ведомость отделки помещений |
Нет | Да | Нет |
ГОСТ 21. 608-83 СПДС. Внутреннее электрическое освещение. Рабочие чертежи:— Экспликация помещений |
Да (частично) | Да | Нет |
|
ГОСТ 21.507-81 СПДС. Интерьеры. Рабочие чертежи: — Ведомость отделочных и лакокрасочных материалов |
Нет | Да | Нет |
|
ГОСТ 21.502-2007 СПДС. Правила выполнения проектной и рабочей документации металлических конструкций: — Ведомость элементов |
Нет | Да | Нет |
ГОСТ 21. 110-95 СПДС. Правила выполнения спецификации оборудования, изделий и материалов— Спецификация оборудования |
Да | Да | Да |
|
ПОЛЬЗОВАТЕЛЬСКИЕ ТАБЛИЦЫ: — Таблица длин кабелей |
Да | Да | Нет (за исключением позиций со знаком *) |
Внимание! Как бонус включены условные графические обозначения по ГОСТ разнообразных устройств и элементов схем.
10 основных предметов снаряжения для охотников за привидениями
Кристофер Витт | Обновлено Пт, 27.10.2017
ПоделитьсяДо того, как я начал писать для B&H, я писал и производил рекламные ролики, трейлеры и рекламные кампании для различных телешоу о паранормальных явлениях для сети, которая в основном транслирует научно-фантастические программы . В этой роли я провел буквально недели своей жизни, наблюдая за этими шоу, и, как следствие, довольно хорошо познакомился с оборудованием, которое они все использовали, и оказалось, что все их комплекты были удивительно похожи. Так как мы приближаемся к сезону Хэллоуина, а призраки и упыри находятся в умах людей, я здесь, чтобы поделиться некоторыми из основных вещей, которые вам понадобятся, если вы решите отправиться на охоту за призраками.
Принято считать, что призраки обычно появляются ночью. Существует множество предположений о том, почему это так, но популярная теория состоит в том, что призраки и другие паранормальные существа «питаются» нашей психической энергией.
Теория также утверждает, что когда мы бодрствуем, наш разум занят жизнью и всем, что с ней связано, но ночью, когда мы спим, наш разум меньше отвлекается, а наши защитные силы ослаблены, поэтому у них есть доступ к нашим вещам. психическая энергия. Вот почему большинство следователей работают ночью.
#1 и #2: Свет
Первичный: Хотя вы, скорее всего, захотите выполнить большую часть своей настройки в течение дня, вам все равно придется выполнять некоторую работу в темноте. Я рекомендую налобный фонарь в качестве основного источника света, чтобы обе руки были свободны. Из всех вариантов, которые у вас есть, мой любимый — это перезаряжаемый налобный фонарь Fenix Flashlight HP25R, потому что он предлагает переменную мощность от 4 люмен до 1000 люмен, а также красный светодиод с низкой мощностью. Красный цвет позволяет вам использовать его в темноте, не влияя на ваше ночное зрение, поэтому вы можете использовать белый свет на любом выходе для настройки и навигации, а затем переключиться на красный, когда придет время начать расследование.
Мне также нравится, что батарейный отсек отделен от осветительной головки и расположен на задней части ремня — это равномерно распределяет вес и снимает нагрузку с шеи, которая может возникнуть, когда весь вес направлен вперед, а голова тянется вниз.
Резервное копирование: Для резервного копирования я бы выбрал другой NITECORE, Chameleon. Он имеет несколько выходов от 1 до 440 люмен и несколько цветных светодиодов для работы в ночное время, но, что наиболее важно, он также оснащен мощным невидимым инфракрасным (ИК) светодиодом мощностью 1500 мВт. Этот ИК-светодиод поможет вам во время ночных расследований, обеспечивая дополнительную подсветку вашей видеокамеры (см. ниже) и позволяя вам перемещаться без видимого света.
Светодиодный фонарик NITECORE CI6 Chameleon с инфракрасным излучением№ 3 и № 4: Камеры
Стационарное наблюдение: В течение дня вам нужно будет установить камеры наблюдения.
Большинство расследований начинаются с опроса свидетелей и других исследований области или здания, где произошли призраки или наблюдения. Благодаря этому исследованию вы можете определить «горячие точки» или области, которые кажутся наиболее активными. Лучшее доказательство — это то, что снято на видео. В зависимости от того, где вы находитесь, прокладка кабелей обратно к вашему базовому лагерю может быть сложной и, возможно, дорогой, не говоря уже об опасности споткнуться, когда вы идете в темноте. Итак, для ваших стационарных камер я бы выбрал внутреннюю камеру видеонаблюдения Nest Cam. Ссылка на три пакета, чтобы упростить настройку более чем в одном месте. С их помощью вы можете транслировать видео с нескольких камер на мобильные устройства, такие как планшеты, в формате Full HD и сохранять видео в облачном сервисе. Помимо этого, однако, есть возможность двусторонней связи, чтобы вы могли разговаривать с привидением, не находясь рядом, или со своими коллегами, если они рядом. Их также можно активировать движением или звуком, что идеально подходит для охоты за привидениями.
Мобильное наблюдение: Теперь, когда ваше наблюдение настроено, вам понадобится что-то более мобильное, чтобы взять с собой. Небольшая, легкая и простая в обращении, эта видеокамера Bell & Howell, что очень важно, оснащена ИК-ночным видением, которое можно использовать для навигации в темноте — просто прогуляйтесь, используя откидной экран, чтобы увидеть мебель, двери и случайные жуткие предметы. куклы. Ночное видение работает через ИК-порт, поэтому резервный свет, о котором я упоминал ранее, обеспечит дополнительное освещение, чтобы захватить все, что может проявить себя.
Камера ночного видения Bell & Howell Rogue DNV6HD 1080p HD с сенсорным экраном№ 5, № 6 и № 7: колебания температуры
FLIR: если не радикально, понизьте температуру окружающей среды или воздуха. Как и в случае со многими аспектами сверхъестественного, существует множество предположений о том, почему это происходит, но наиболее широко распространенное убеждение связано с тем, о чем я упоминал выше: призракам нужна энергия, чтобы показать себя, поэтому они могут забрать эту энергию.
прямо из воздуха. Поскольку это явление обычно довольно локализовано, записывающее устройство, измеряющее температуру, будет ключевым элементом оборудования. FLIR, или перспективный инфракрасный датчик, делает именно это.
Первый из двух возможных вариантов — камера FX. Здесь указан комплект, который дает вам две камеры с несколькими вариантами крепления для каждой: крепление на приборную панель, чтобы вы могли записывать свое путешествие на сайт и вести обсуждения на камеру, пьедестал, чтобы вы могли использовать одну в качестве дополнительной фиксированной камеры. , а также корпус для экшн-камеры, чтобы вы могли носить FLIR во время охоты. Камеры позволяют вам видеть температуру комнаты, объектов и всего остального в градиентном цвете: синий — холодный, красный — горячий, так что вы сможете «видеть» и записывать изменения температуры, помогая вам свести к нулю в активных зонах.
Комплект универсальной HD-камеры FLIR FX для наблюдения с креплением на приборную панель и спортивным кожухом Второй вариант — небольшой блок, тепловизионный монокуляр FLIR Scout TK.
Обладая функциональностью, аналогичной предыдущей камере, но в гораздо меньшем и более простом в обращении форм-факторе, вы получаете варианты отображения горячих и холодных зон, а также простое подключение USB к ПК для загрузки любых неподвижных изображений и видео, которые вы снимаете. Широкая рабочая температура от -4 до 104 градусов, пыле- и водонепроницаемость IP-67 делают его идеальным для охоты за привидениями в далеко не идеальную погоду.
Если вы подарили FLIR своему другу и используете видеокамеру, самый простой способ измерить температуру окружающего воздуха — использовать цифровой термометр. Этот от Kaiser не только имеет небольшой форм-фактор для мобильности, но и имеет функцию будильника с верхним / нижним пределом, поэтому вам не нужно постоянно смотреть на него, чтобы узнать, когда температура падает, и память минимальной / максимальной температуры. так что вы точно знаете, какова была вариация позже, во время анализа.
Вы также можете настроить это с учетом камер наблюдения для еще более удаленного мониторинга и сбора доказательств.
#8: звукозапись
Некоторые призраки никогда не проявляются визуально. Многие люди сообщают, что слышат голоса и другие звуки, многие из которых находятся на грани человеческого восприятия. Именно по этой причине многие следователи носят с собой диктофоны. Что мне нравится в этом цифровом диктофоне Olympus VN-541PC, так это то, что он может обнаруживать сверхнизкочастотные звуки вплоть до 40 Гц, так что вы сможете записывать звуки, которые даже не слышите, а также сверхнизкочастотные звуки. высокочастотные звуки; Кроме того, он имеет 2 ГБ встроенной памяти, так что вы сможете много поймать за одну ночь.
Цифровой диктофон Olympus VN-541PC#9: Безопасная транспортировка и хранение
Один из золотых стандартов в жестких футлярах — Pelican. Его линейка кейсов Air дает вам столько вариантов, сколько паранормальных явлений стоит расследовать.
Предлагается во всех размерах, с мягкими перегородками, пенопластом или специальной подкладкой, вы найдете кейс, подходящий для всего вашего охотничьего снаряжения. Изготовленные из сверхлегкого полимера для снижения веса без ущерба для прочности, они водонепроницаемы, пыленепроницаемы, ударопрочны и предназначены для путешествий.
#10: Регистратор EMF
К сожалению, это единственный необходимый вам предмет, который мы не продаем в B&H. К счастью, существует множество приложений для смартфонов и планшетов, которые вы можете скачать бесплатно или за плату. ЭМП расшифровывается как электромагнитные поля и широко считается признаком паранормальных явлений. Помните всю ту энергию, которая нужна призракам, чтобы проявить себя? Ну, ЭМП являются побочным продуктом этого потребления энергии. Когда вы закончите здесь, в B&H, обязательно загрузите приложение EMF — без него вы не сможете называть себя исследователем паранормальных явлений.
Паранормальные явления
За все часы, которые я провел, наблюдая за расследованием паранормальных явлений, я видел странные вещи, заснятые на камеру и диктофон.
Некоторые из них я мог списать на холодное пятно от вентиляции переменного тока или животное на расстоянии, но есть вещи, которые я видел, которые я не могу объяснить, и о которых я все еще думаю все эти годы. позже. Хотя я не знаю, был ли я когда-либо свидетелем настоящего паранормального явления лично, я хотел бы прочитать о ваших, так что оставьте их в разделе комментариев… и если вы любитель или профессиональный исследователь паранормальных явлений, я был бы рад услышать от вас тоже.
Снаряжение для охоты за привидениями, которое вам нужно – манекены
Снаряжение для охоты за привидениями настолько хорошо, насколько хорош охотник за привидениями, который его использует, и как он его использует. Простое оборудование может быть столь же эффективным в исследовании призрачных явлений, как и самое сложное оборудование, если оно находится в правильных руках. Ценность любого отчета зависит от того, кто его сделал, и лучшие отчеты никогда не зависят только от используемого оборудования.
Если вы только начинаете свои исследования паранормальных явлений, читайте дальше, чтобы узнать, какое оборудование вам понадобится.Основные устройства обнаружения призраков
Вот список основного оборудования, которое должно быть включено в любой набор для охоты за привидениями:- Блокнот и ручка (для записи заметок, свидетельских показаний и составления диаграмм)
- Блокнот и карандаши для рисования (для карт местности)
- Рулетка измерительная (проверка расстояния и показания свидетелей)
- Дополнительные батареи (никогда не знаешь, когда они могут выйти из строя)
- Фонарик (это не требует пояснений)
- Записывающее устройство (для показаний свидетелей и феномена электронного голоса или EVP)
- Небольшой набор инструментов (для некоторых электронных устройств требуются отвертки)
- Камера (для документирования локации и аномальных фотографий)
- Видеокамера (для документирования места и расследования, а также интервью)
- Портативные датчики движения (отлично подходят для охраны)
- Рации с двусторонней связью (позволяют группе оставаться на связи и избегают электромагнитных помех, создаваемых мобильными телефонами)
Они используются для документирования вашего местоположения и могут служить как предупреждением о возможном присутствии духа, так и показом того, что происходит.0007 не призрак. Устройства в наборе инструментов для охоты за привидениями — это части оборудования, адаптированные для исследования паранормальных явлений. Использование таких устройств основано на теориях, разработанных за последние несколько десятилетий, которые указывают на то, что устройства могут улавливать искажения в энергетических полях, которые могут быть вызваны призраками. Эти устройства не являются надежными. Большинство из них изначально были разработаны для проверки электромагнитных всплесков, вызванных бытовой электропроводкой и промышленным оборудованием, поэтому для их адаптации к паранормальным явлениям требуется много знаний о том, как именно они работают и что означают показания. По этой причине эти устройства лучше всего использовать в сочетании со свидетельствами очевидцев, при мониторинге мест и с другими методами расследования.
Ни одна улика не может существовать сама по себе, поэтому следователи всегда ищут соответствующие доказательства в ходе своих исследований. В этом случае аномальные показания измерителя ЭДС становятся более интригующими, когда они подкреплены чем-то еще, например, холодным пятном, свидетельством свидетеля или одновременно другим оборудованием.
Электронное оборудование может быть дорогим, что отрезвляет следователей с ограниченным бюджетом. Однако для проверки наличия магнитной энергии можно использовать и другие недорогие предметы, которые существуют уже много столетий.
Компас
Для тех, кто не может позволить себе электронное устройство, компас можно купить практически в любом магазине спортивных товаров в вашем районе. Охотники за привидениями используют компасы уже много лет, часто с успешными результатами. Реакция, которую вы получаете от компаса, в основном такая же, как и от простого устройства обнаружения ЭМП. Лучший способ использовать компас — отнести его в предположительно посещаемое место, оставив компас открытым и расправленным на ладони.
Ваша рука должна быть согнута в локте и вытянута под углом к телу так, чтобы компас находился прямо перед вами. Стрелка компаса движется каждый раз, когда вы меняете направление, и, согласно сообщениям, она начинает вращаться, когда сталкивается с призраком или каким-то аномальным энергетическим полем.
Несмотря на то, что компас является очень простым предметом, заявленное поведение устройства в ситуации, связанной с паранормальной энергией, на самом деле вполне соответствует более высокотехнологичным устройствам. Теория заключается в том, что устройство реагирует на резкие изменения или колебания энергетического поля локации. Вращающаяся стрелка компаса, безусловно, показала бы, что происходит что-то необычное.
Удочки для биолокации
Искусство биолокации существует уже несколько столетий, возможно, даже тысяч лет. Это старейшая форма гадания, известная человеку, и она использовалась по разным причинам, включая поиски подземных вод, обнаружение местонахождения безымянных могил, определение пола нерожденных детей и даже обнаружение призраков.
Как на самом деле работает биолокация, остается загадкой, но с годами она доказала свою сверхъестественную точность. Даже Американское общество лозоходцев признает, что «причина, по которой эти процедуры работают, совершенно неизвестна».
Стандартной практикой биолокации является поиск подземных источников воды. Многие города, округа и корпорации держат лозоходца в платежной ведомости. В большинстве случаев лозоходец обыскивает территорию либо с Y-образным стержнем, либо с двумя L-образными стержнями в руках. Он концентрируется на том, что ищет, обычно на источнике воды, и когда он находит нужное место, стержни либо наклоняются вниз, либо пересекаются друг с другом. Никто не знает, как это работает, это просто работает.
Чтобы использовать лозоходные стержни для поиска призраков, большинство лозоходцев рекомендуют использовать два L-образных стержня, сделанных из латуни или легкого металла. Некоторые лозоходцы даже используют металлические вешалки для одежды, поэтому стандартного материала не существует.
Стержни должны быть около двух футов в длину и изогнуты в форме буквы L, которая помещается в вашей руке. Затем держите короткий конец стержня так, чтобы более длинный конец был направлен наружу, в сторону от вашего тела. Стержни следует держать свободно, чтобы они могли свободно раскачиваться вперед и назад.
После этого начните обыск здания или локации. Было высказано предположение, что, ища и концентрируясь на том, что вы ищете, вы можете найти призраков, аномальную энергию и, как говорят некоторые, даже межпространственные порталы, используя лозоходные стержни.
Прогуляйтесь по локации и следуйте туда, куда вас ведут стержни. Предполагается, что они указывают направление любой энергии, которую обнаруживают. После того, как вы обнаружили источник энергии, стержни перекрещиваются, сигнализируя о том, что указанная область найдена.
Усовершенствованные устройства обнаружения призраков
У исследователей паранормальных явлений прошлого было мало или совсем не было электронного оборудования, которое можно было бы использовать для наблюдения за местами или для поиска аномальной активности, которая может присутствовать в месте, которое они исследовали.
В последнее время были разработаны новые теории, которые, по-видимому, предполагают, что во многих местах с привидениями присутствует высокий уровень электромагнитной энергии.Некоторые ученые указали на эти энергетические поля, которые, как было обнаружено, вызывают головные боли, головокружение и даже галлюцинации, как на искусственное объяснение всех наблюдений за призраками. Исследователи паранормальных явлений разработали свои собственные теории, предполагающие, что сами призраки могут иметь электромагнитное происхождение или, возможно, призраки используют эту энергию для проявления. Магнитная энергия может также объяснить, как возникают остаточные привидения, заставляя события и изображения отпечатываться на атмосфере места.
Хотя мы до сих пор точно не знаем, что общего между электромагнитными полями и паранормальными явлениями, исследователи впервые начали адаптировать электронные устройства для обнаружения паранормальной энергии еще в 1970-х годах. Это положило начало развитию теорий о духах, вызывающих нарушения в магнитном поле локаций, что делает их обнаруживаемыми с помощью измерительных устройств.
Сегодня измерители электромагнитного поля (ЭМП) являются наиболее часто используемыми устройствами в полевых условиях. Они используются для поиска доказательств деятельности духов, а также для исключения искусственных источников энергии, которые могут помешать расследованию. Электромагнитные поля присутствуют вокруг любого объекта, обладающего электрическим зарядом, будь то искусственный или естественный. Они никогда не предназначались для обнаружения призраков. Их предполагалось использовать в строительстве и научных профессиях для обнаружения утечек энергии и проблемных зон. Безусловно, они могут — и были созданы для этого — находиться под влиянием вещей, не являющихся паранормальными.
Электронные устройства всегда полезны в расследовании, дополняя другие инструменты, которые мы используем, и другие исследования, которые мы проводим. Исследователь должен использовать эти устройства как для исключения искусственных изменений в электронном поле, так и для поиска соответствующих доказательств, необходимых для продолжения расследования.
Эти доказательства можно почерпнуть из показаний свидетелей, фотографий, изменений температуры или чего-то еще, что может произойти. Таким образом, мы действительно можем использовать эту информацию для документирования привидения.
Измеритель ЭДС
Большинство детекторов ЭМП предназначены для считывания в диапазоне от 30 до 500 Гц. Они откалиброваны на частоте 60 Гц, что является стандартной настройкой для большинства бытовых полей. Большинство измерителей предназначены для измерения токов, наведенных внутри помещения искусственными полями. Наиболее распространенные поля имеют частоту около 60 Гц. Остается неизвестным, находится ли паранормальная энергия выше или ниже этого стандартного значения, что может усложнить ситуацию. Вот три основные теории: призраки состоят из электромагнитной энергии; они нарушают энергетику локации; или они используют энергию для проявления. Любой или все эти сценарии могут быть правильными, что позволяет измерителям ЭДС отслеживать энергию, превышающую норму.
В следующем разделе рассматриваются различные измерители ЭДС, такие как показанный на этом рисунке, которые используются в исследованиях. Мы включаем инструкции по использованию, а также некоторую дополнительную информацию и некоторые вещи, на которые следует обратить внимание, чтобы их можно было использовать правильно.
© Гэри Галка, D.A.S. Distribution Inc.Счетчик.
Основные измерители ЭДС
На рынке представлено довольно много основных измерителей ЭДС, которые имеют как аналоговые, так и цифровые шкалы. Стоимость большинства основных счетчиков варьируется от 30 до 100 долларов. Устройства просты в использовании, если вы будете следовать некоторым указаниям здравого смысла. Измеритель ЭДС следует носить в руке так, чтобы пальцы обхватывали нижнюю часть измерителя, а кончики пальцев держались за боковую часть. Не кладите руку на конец прибора, потому что ваше тело будет мешать показаниям. Следует отметить, что большинство основных счетчиков не имеют датчиков по бокам счетчика, а только спереди.
Это означает, что к энергетическим полям нужно подходить с этого направления только для того, чтобы их можно было уловить. Лучший способ сделать это — согнуть локоть так, чтобы измеритель находился перед вами на расстоянии от локтя до руки. Ваша рука может быть вытянута для большего охвата, но не приближайте глюкометр к телу.
При исследовании местности осторожно перемещайте измеритель из стороны в сторону во время ходьбы. Слишком быстрое перемещение вверх и вниз может привести к ложным показаниям и выбросам. Когда вы идете, следите за внезапными и экстремальными всплесками энергии, которые будут зарегистрированы на счетчике. Если такое событие все-таки произойдет, постарайтесь точно определить источник поля. Обычно сильные показания и всплески энергии являются признаками того, что вы подбираете искусственный источник энергии, такой как прибор, электрическая розетка или даже скрытая линия в стене или полу. Всегда старайтесь найти естественный источник для показаний энергии, прежде чем вы начнете думать, что нашли призрака.
Эти базовые устройства легко улавливают искусственные поля и должны использоваться с осторожностью.
Такие счетчики являются начальными моделями и очень просты по конструкции. Любой, кто ищет более сложное устройство, должен попробовать одну из более продвинутых доступных моделей. Однако не стоит полностью сбрасывать со счетов базовый счетчик. Хотя, по общему признанию, они не так чувствительны, как другие измерители, и их может быть трудно использовать при исследованиях внутри помещений, они вполне подходят для тех, кто исследует кладбища, исторические места и места на открытом воздухе. Поскольку на этих участках существует мало помех, почти все, что вы уловите с помощью измерителя, потребует объяснения. Ввиду отсутствия искусственных полей простой измеритель является одним из лучших детекторов для использования в таких обстоятельствах.
Измеритель ЭДС TriField, модель TF2
Измерители TriField, производимые AlphaLab Inc. в Юте, являются одними из лучших измерителей ЭДС на рынке.
Хотя их модель самого низкого уровня по-прежнему относится к категории стандартных измерителей, она гораздо более чувствительна, чем любые другие доступные базовые измерители. Эта более новая модель заменила старую модель TriField 100XE. Это гауссметр переменного тока, тестер электрического поля переменного тока и измеритель плотности радиомощности в одном устройстве, которое сочетает в себе все функции, необходимые для быстрых и точных измерений электромагнитных полей.Тем не менее, наиболее интересным для исследователей паранормальных явлений является специальный частотно-взвешенный режим, который правильно масштабирует магнитные и электрические измерения, чтобы показать полную величину токов, создаваемых каждым типом поля внутри человеческого тела. Он имеет большую полосу ЖК-дисплея для точных показаний и регулируемую подсветку для использования в темных местах.
Для наилучшего использования этого глюкометра его следует держать правой или левой рукой, согнутой под прибором так, чтобы кончики пальцев касались противоположного края.
Никогда не держите глюкометр так, чтобы ваша рука закрывала его верхнюю часть. Это может заблокировать обнаружение всех электрических полей. Несмотря на то, что вы не можете блокировать магнитные поля таким образом, вам следует проявить осторожность и держать его рукой вокруг центра.
Держите глюкометр вытянутым перед собой, снова ориентируясь на расстояние от руки до локтя. Двигайте измеритель вперед и назад и следите за резкими и внезапными всплесками энергии. Вы должны заметить, что вы регистрируете фоновое излучение в этом месте, которое падает между 2–3 мГс по аналоговой шкале. Это нормально. Следите за внезапными изменениями и колебаниями, которые поднимают стрелку намного выше по шкале. Когда вы его найдете, вы должны снова попытаться исключить любое искусственное вмешательство, прежде чем принимать показания как свидетельство чего-то паранормального.
Электромагнитный измеритель TriField Natural
Это, пожалуй, лучший и самый чувствительный измеритель паранормальных явлений на рынке.
Что делает этот измеритель таким полезным для исследования паранормальных явлений, так это тот факт, что он регистрирует только постоянные или «естественные» электрические и магнитные поля. Это тип поля, который излучают люди и животные, а также, возможно, паранормальная энергия. Это отличное дополнение к арсеналу любого сыщика, но его также может быть сложно использовать, поэтому он может не подойти новичкам.Измеритель Natural EM изначально был разработан для обнаружения изменений в чрезвычайно слабых полях постоянного тока. Он оснащен как аналоговой шкалой, так и звуковым сигналом, который перемещается всякий раз, когда поле изменяется по сравнению с предыдущим уровнем. Измеритель также был разработан, чтобы игнорировать искусственные поля (переменного тока), которые генерируются искусственными источниками энергии, поэтому он стал так популярен среди исследователей.
Первоначально измеритель использовался для проведения полевых экспериментов по изучению уровней энергии геомагнитных бурь, включая необычную солнечную активность в ионосфере Земли и электрическую активность обычных гроз.
Измеритель очень чувствителен к изменениям всего лишь на 0,5 процента силы магнитных полей Земли. Если установлено значение «магнитный», измеритель может обнаруживать движение любых источников магнитного поля в данном месте. Когда поле увеличивается или уменьшается, звучит звуковой сигнал. После того, как измеритель обнаружит изменение, а затем поле станет стабильным более чем на пять секунд, звуковой сигнал прекратится, и измеритель вернется к базовым показаниям. Затем измеритель остается в покое до тех пор, пока поле снова не изменится. Пользователь может определить величину изменения, сигнализирующего звуковым сигналом, с помощью ручки «шумоподавления» сбоку измерителя. Любые изменения силы магнитного поля будут зарегистрированы.
Когда циферблат установлен на «электрический», счетчик становится чувствительным к электрическим полям с напряжением до 3 вольт на метр. В качестве примера того, насколько чувствителен измеритель, это эквивалентно взятию комнаты площадью десять футов и заполнению ее энергией, достаточной для подъема одной крупинки соли.
Типичные электрические поля будут колебаться примерно в 1–2 вольта на метр. По этой причине минимальная чувствительность этой модели установлена на уровне 3 В/м и разработана таким образом, чтобы игнорировать «фоновый шум». Несмотря на это, измеритель остается настолько мощным, что может регистрировать электрическое поле людей и животных, иногда через стену. Вы можете сами увидеть изменения, держа измеритель в одной руке и проводя другой рукой по его верхней части. По этой причине счетчик может работать даже как датчик движения. Тем не менее, это не является надежным, потому что у некоторых людей такой заряд тела, что они не могут использовать этот измеритель, не вызывая постоянных помех.
Этот конкретный измеритель также имеет настройку «суммы», которая объединяет показания электрических и магнитных полей местоположения. Измеритель не делает различий между ними, а шкала и сигнал не меняются при изменении любого из полей.
Может быть сложным в использовании, поэтому счетчик лучше всего подходит для тех, кто уже некоторое время работает в полевых условиях.
Однако этому может научиться практически каждый, если у него есть время и терпение, чтобы поэкспериментировать с ним.
Несмотря на то, что этот измеритель можно использовать в качестве портативного устройства, он очень чувствителен и практически любое изменение движения может вызвать его реакцию. По этой причине его, вероятно, лучше всего использовать в качестве стационарного устройства для регистрации переходных полей. Измеритель способен обнаруживать активность во всей комнате, и устройство может легко контролироваться либо с помощью видеопотока, либо даже исследователем, если они остаются тихими и относительно неподвижными во время исследования. Это позволяет охотнику за привидениями обнаруживать любые невидимые изменения или поля в локации, и это очень эффективно. Чтобы сделать измеритель особенно чувствительным в «электрических» и «суммарных» настройках, поместите его на металлическую подставку или поверхность.
Прочие устройства обнаружения паранормальных явлений
Составление списка всех электронных устройств, которые были или когда-либо будут адаптированы для использования в исследованиях паранормальных явлений, было бы бесконечной задачей.
Если у вас есть технические навыки, вы можете подумать о создании собственного оборудования, но для тех, кто хочет приобрести множество различных видов оборудования, стоит подумать о других предметах.Блок РЭМ
Блок REM или блок излучающего электромагнетизма отличается от других инструментов для охоты за привидениями тем, что он излучает собственное электромагнитное поле. Традиционные измерители ЭДС настроены на обнаружение полей, создаваемых протекающими токами электричества или радиочастотами. Поскольку модуль REM излучает собственное электромагнитное поле, он может обнаруживать гораздо больше, что теоретически облегчает духам использование устройства для общения. © Гэри Галка, D.A.S. Distribution Inc.Модуль REM.
Блок REM может обнаруживать разницу в напряженности поля всякий раз, когда проводящий материал входит в его электромагнитное поле. Телескопическая антенна устройства обеспечивает охват на 360 градусов, а это означает, что оно должно улавливать все, что движется в его поле и за его пределами, включая духовную энергию.
Когда устройство срабатывает, загорается один из пяти цветных светодиодов. Каждый световой сигнал — красный, зеленый, синий, желтый и фиолетовый — сопровождает звуковой сигнал, указывающий на силу возмущения поля.
Интересное устройство. По сути, это емкостная схема в паре с генератором для создания электромагнитного поля. Он упакован в корпус цилиндрической формы с подсветкой и антенной наверху. Используемая технология не нова. По сути, это модифицированный терменвокс, музыкальный прибор, изобретенный русским ученым Львом Сергеевичем Терменом в 1920-х годах. В отличие от других музыкальных инструментов, на терменвоксе играют без физического контакта с ним. Как и в случае с REM pod, чем ближе музыкант приближает руку к антенне инструмента, тем выше нота, которую он играет.
Устройство имеет пять уровней чувствительности, устанавливаемых с помощью переключателя на базе, и это определяет, насколько близко что-либо или его энергия должны находиться к устройству, чтобы оно сработало.
Модуль REM также имел автоматическую настройку базовой линии. Это означает, что если в поле устройства попадал объект или что-то поблизости должно было включиться, создавая поле, модуль REM проигнорировал бы это и перенастроился через несколько секунд. Он также имеет полезную функцию под названием обнаружение отклонения температуры окружающей среды 9.0008 . Стручок издает высокий или низкий звук, чтобы указать на внезапное изменение температуры воздуха. Шум также сопровождается визуальным сигналом в виде красного или синего света.
Модуль REM — хорошая альтернатива исследователям паранормальных явлений, которые скептически относятся к использованию традиционных измерителей ЭМП. Эти сомнения основаны на том факте, что базовые измерители, такие как популярный К-II, не могут обнаруживать электромагнитные поля вокруг человеческого тела. Это заставляет многих усомниться в их полезности — если они не могут обнаружить человека, то как они могут обнаружить дух? У модуля REM такой проблемы нет.
Это может быть вызвано приближением человека или животного к нему. Это облегчает веру в то, что призрак может активировать устройство.
При расследовании REM-капсулу всегда следует оставлять в устойчивом месте. Его нельзя носить с собой как портативное устройство. Можно использовать несколько устройств для отслеживания движения энергии в локации.
Когда модуль быстрого сна находится на месте, подумайте о том, чтобы позвать духов, которые могут присутствовать, и побудить их взаимодействовать с устройством. Однако при этом помните, что призрак вряд ли знает, что такое «капсула БДГ», поэтому вам следует поощрять его такими фразами, как «не могли бы вы подойти к светящейся коробке в комнате».
Инфракрасные датчики движения
Инфракрасные детекторы движения были включены в список предметов первой необходимости для исследователей паранормальных явлений, потому что они служат нескольким целям. С их помощью можно охранять территорию от вторжения живых, регистрировать движение энергетических полей и даже улавливать изменения температуры в контролируемой зоне.
В прошлом, до того, как электронное оборудование стало широко доступным, исследователи использовали веревку и ленту, чтобы опечатывать комнаты и двери, которые они отслеживали на предмет присутствия призраков. Это гарантировало, что помещения останутся незагрязненными, и если лента на двери будет оборвана, у следователя будет некоторое представление о том, что в комнату кто-то проник. Теперь доступны инфракрасные детекторы движения, так что исследователи могут по-прежнему опечатывать комнаты, а счетчики служат двойной цели: отслеживать возможную аномальную активность.
При поиске собственного детектора движения ищите устройство, которое срабатывает не только при движении, но и при изменении температуры. Измеритель, контролирующий в инфракрасном диапазоне, способен улавливать изменения освещенности, изменения температуры и, конечно же, то, что не может быть замечено человеческим глазом. Подкрепляя их камерой или видеокамерой, детекторы движения стали жизненно важными частями оборудования при сборе доказательств присутствия призраков.
Когда вы изолируете область для исследования, просто поместите измеритель за пределами любой двери, ведущей в комнату, которую вы хотите оставить закрытой. Это также может работать для больших площадей, «закрывая» все точки доступа датчиками движения. Это гарантирует, что ваши паранормальные эксперименты или мониторинг не будут прерваны, и предоставляет убедительные доказательства того, что любые собранные аномальные показания не были вызваны вмешательством человека.
Распределив датчики движения по области, которая, как сообщается, населена привидениями, исследователи должны следить за тем, чтобы они не сработали в результате аномальной активности. Если сработали сигналы тревоги на счетчиках, обязательно сначала поищите естественное или искусственное объяснение сигнала тревоги. Возможно, это было вызвано животным, другим исследователем или даже искусственным скачком напряжения в электрической системе объекта.
Датчики температуры
Исследователи паранормальных явлений должны почти убедиться, что в их наборе инструментов есть датчики температуры.
Контроль температуры окружающей среды на объекте имеет решающее значение. Мы знаем о температуре окружающего воздуха в нашей повседневной жизни, основываясь на том, что нам сообщает метеоролог во время вечерних новостей. Когда свидетель или исследователь говорит об ощущении «холодной точки» в месте, где, как сообщается, обитают призраки, это соответствует температуре окружающей среды в этом месте. Именно на этом мы должны сосредоточить наши усилия при поиске температурных изменений и аномалий.На рынке представлено множество датчиков, способных быстро обнаруживать изменения температуры. Первым делом необходимо сделать запись фона, температуры окружающего воздуха в данном месте. Обычный термометр отлично подходит для этого. Это не должно быть быстро, просто точно. Это температурное устройство должно быть отдельным и независимым от всех других устройств для измерения температуры, чтобы точность любых показаний не оспаривалась в дальнейшем.
Затем мы переходим ко второму блоку.
Лучшим устройством для измерения быстрых изменений температуры окружающей среды является устройство, которое может снимать показания температуры с помощью внешнего датчика. Некоторые из них представлены на рынке, и у некоторых есть металлические зонды, выходящие из глюкометра, тогда как у других более мягкие и гибкие зонды.
Эти устройства доступны по цене и могут быть приобретены во многих компаниях-поставщиках электроники. У большинства из них есть измерительный блок размером менее трех сантиметров, который способен измерять быстрые изменения температуры, необходимые при поиске холодных мест. Движущееся холодное пятно, возможно, можно отследить с помощью такого инструмента, потому что он может реагировать очень быстро.
При поиске подобного устройства постарайтесь найти точное, простое в использовании и доступное по цене. После включения большинство измерителей выдают новое значение температуры каждые несколько секунд. Большинство счетчиков также предлагают другие параметры, такие как верхний и нижний пределы, и подают сигнал тревоги при достижении этих пределов.
Эффективным способом их использования является наблюдение за областью с помощью множества этих устройств. Установив звуковые сигналы на устройствах при достижении порога низкой температуры, мы можем легко сосредоточиться на разных частях помещения, когда это необходимо. Затем мы можем получить точные данные о температуре внутри помещения или в том месте, которое мы контролируем.
Помните, что поскольку исследование паранормальных явлений не является точной наукой, мы должны проверять и перепроверять, подтверждать и повторно подтверждать любые доказательства, которые мы собираем, чтобы считать их законными. Поскольку многие исследователи сообщают о наличии «холодных пятен», нам необходимо найти способ их измерения. Хотя мы никогда не должны сбрасывать со счетов чувства и переживания свидетелей и следователей, мы также должны приложить все усилия для законной проверки таких заявлений с помощью самого надежного оборудования, которое у нас есть.
Датчик относительной влажности
Это устройство довольно недорогое и может использоваться вместе с термометром для регистрации условий окружающей среды в помещении или на открытом воздухе.
