Химический анкер - механизм работы жидкого дюбеля

Если механический анкер – крепление, знакомое даже самым неискушенным мастерам, то с химическим дело обстоит сложнее. Что это такое, насколько прочна строительная новинка, каковы области применения клеящего состава, какие существуют разновидности – ответы на эти и другие вопросы мы постараемся получить в данном обзоре.

Содержание:

  1. Механизм работы как основное преимущество жидкого дюбеля
  2. Фиксатор в виде картриджей и ампул  – компоненты вещества и этапы работы

  3. Химический анкер своими руками: возможно ли это?

Механизм работы как основное преимущество химического анкера

Химический анкер – для простоты понимания, это двухкомпонентный мощнейший клей, способный максимально надежно зафиксировать металлический элемент в любом минеральном основании. Согласно европейской организации технических стандартов субстанцию можно именовать «вклеивающий анкер»; в среде профессиональных строителей и мастеров-самоучек распространены словосочетания: «система вклеиваемых анкеров», «химический дюбель», «жидкий анкер», «инжекционная масса».

Рассмотрим механизм действия крепежного приспособления принципиально нового типа.

Отверстие, проделанное в основании, наполняют химическим составом, затем внутрь помещают металлический элемент (резьбовая шпилька, арматура). Постепенно состав твердеет, закрепляя стержень. Формирующееся монолитное соединение обладает максимально высокой прочностью: определенные типы конструкций, монтаж которых, выполнен со строгим соблюдением технологии и применением качественных смесей, выдерживают многотонные нагрузки.

Химические анкеры широко используются для фиксирования крепежных элементов в основном из кирпича, бетона, дерева, камня, металла, востребованы в строительстве сверхустойчивых несущих конструкций (козырьков зданий, балконов или мостов). Фиксация химическим анкером гораздо прочнее, чем обычным (механическим): застывшая инжекционная масса выдерживает в два с половиной раза большую нагрузку.

Отметим основные достоинства химических анкеров

:

·         распространенность использования и способность создавать надежные крепления даже в низкопрочных основах, таких как газо- и пенобетон, некоторые виды пустотелого кирпича;

·         повышенная прочность, в разы превосходящая механические анкеры;

·         устойчивость к агрессивному и разрушающему воздействию воды или щелочей, что дает возможность использовать инновационный материал во влажной среде;

·         абсолютная герметичность швов;

·        внутренняя поверхность отверстий не подвергается давлению (по сравнению с распорными анкерными крепежами), за счет чего химический анкер применим для фиксации парапетов, перил;

·         долговечность креплений (срок службы – более полувека).



Химический анкер в виде картриджей и ампул – компоненты вещества и этапы работы

Соотношение основных компонентов химического анкера изготовители держат в секрете. Но, чтобы хоть приблизительно представлять, с чем приходится иметь дело, обозначим составляющие вязкой массы. В ее составе присутствуют, прежде всего, смолы, изготовленные из синтетических веществ, таких как винилэстер , эпоксиакрилат, метакрил , полиуретан и полиэфир; цемент и песок, а также отвердитель. Доподлинно известно только то, что многообразие продуктов сводится к сути химического анкера – наличию клеевой субстанции и отвердителя.

Химический анкер выпускают упакованным в картриджи и ампулы. Картриджи идут в разных фасовках. Если ампулы – однократное применение для единичного отверстия, а картриджи используются многократно, сразу для значительного количества креплений.

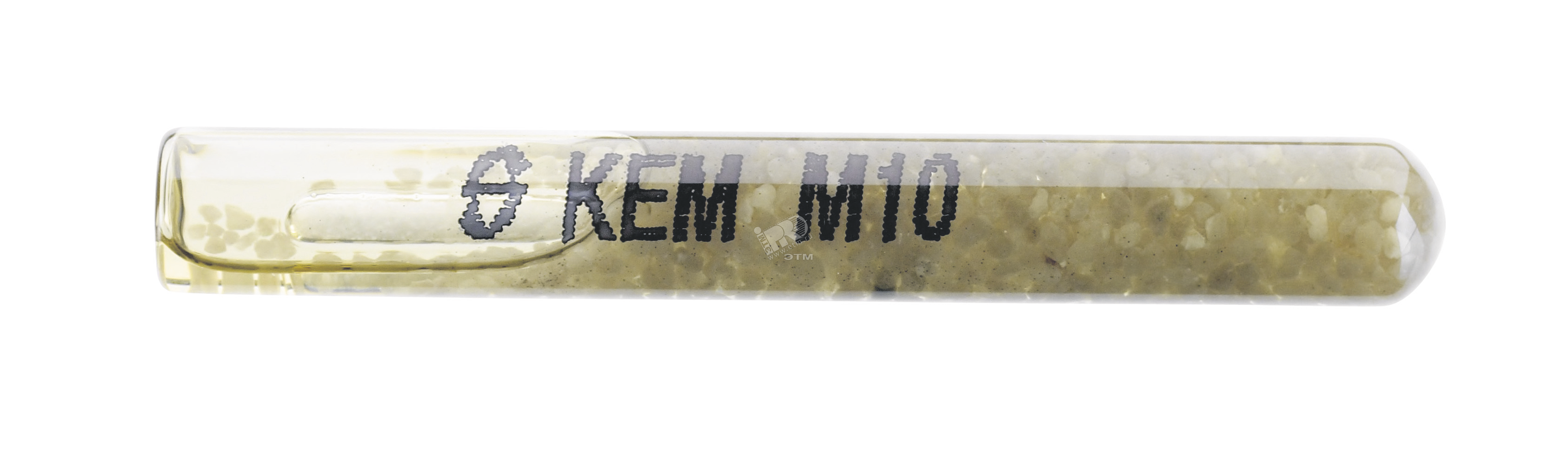

Химический анкер в виде ампул

Изделия классифицируют и по температурам, при которых возможно их использование: существует летняя, смешанная, зимняя продукция. Погодные условия применения летних анкеров +5 до +40 тепла; весенне-летне-осенних – от –10 до +40°C. Зимние составы схватываются при температурах до - 26–20°C ниже нуля. Поскольку срок годности инжекционной массы ограничен, удобно подбирать средство, привязываясь к климатическому режиму во время строительных работ.

Независимо от фасовки массы, до начала ее использования требуется подготовить и тщательным образом очистить отверстие. Перфоратором в монтажной основе создаем углубление, диаметр которого на 2 мм превышает диаметр вставляемого металлического стержня. Затем тщательно удаляем сверлильную крошку, влагу, пыль с внутренней поверхности: это обеспечит клеящей массе образовать максимальную адгезию и образует устойчивое соединение с базовым основанием. Для устранения загрязнений используем поочередно продувочный насос и щетку-ерш из металла. Процедуру повторяем несколько раз, добиваемся визуально полного очищения полости. Если работы ведутся с пустотелым материалом, во избежание слишком сильного растекания клея по пористому пространству, после продувки в отверстие вставляется пластиковая или металлическая гильза с перфорацией для формирования каркаса отверстия.

Последующие процедуры связаны с той конфигурацией анкера, которую мы собираемся использовать. Если это химсостав в ампуле, помещаем его в углубление, потом вставляем шпильку вращая и разбивая капсулу. Когда клеящее вещество застынет, фиксация станет монолитной.

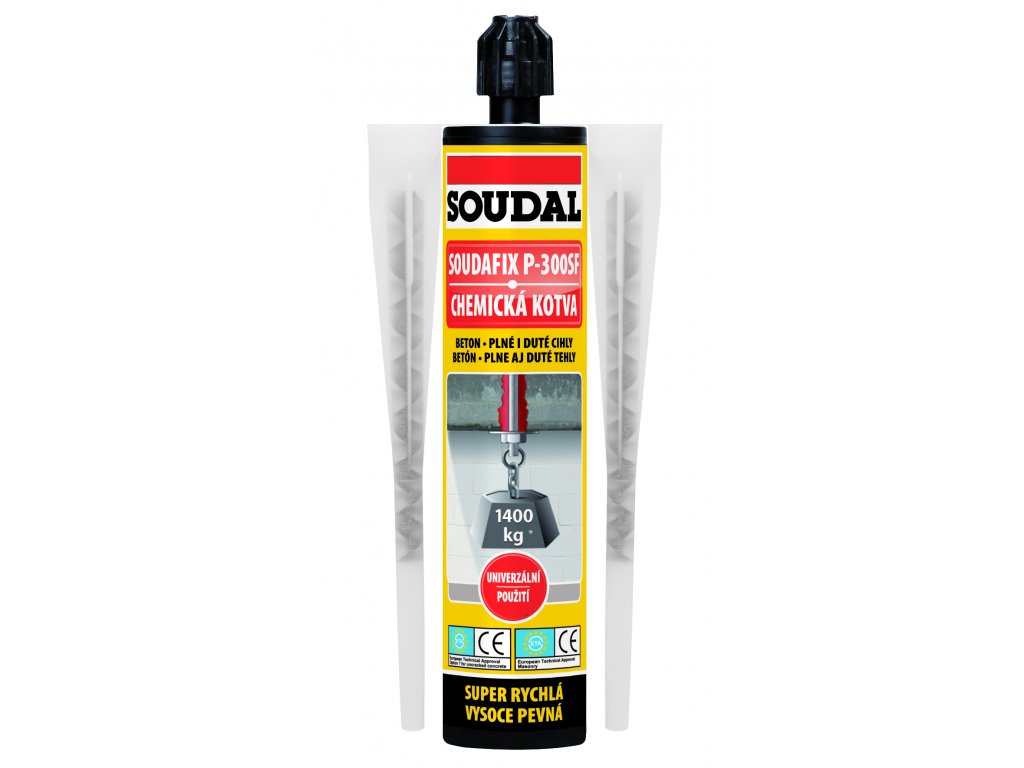

Хим анкер в картриджах

Химический анкер в картриджах требует применения специального пистолета, предназначенного для введения состава вручную. Пистолеты, применяемые для герметиков, тоже подойдут, но они достаточно слабые и не вполне удобные для манипуляций с густым составом. Насадки для смешивания компонентов химического анкера обычно идут в наборе с картриджами. Каждое новое введение состава сопровождается заменой миксера, поэтому для многоэтапных работ дополнительная насадка не будет лишней. В процессе монтажа можно сделать перерыв, но не открутив при этом насадку. Перед повторным применением установить новую.

Химанкер эффективен лишь в случае качественного перемешивания содержимого. Чтобы удостовериться в однородности состава, нужно выдавливать массу на любую пробную поверхность, пока оттенок смеси не станет равномерно-серым. Когда это произошло, можно начинать монтаж. Вводим химический состав и помещаем стержень в отверстие. Глубину установленного металлического элемента и его наклон можно корректировать до момента застывания массы. Избыток затвердевшего вещества легко удалить.

Работать с химанкером настоятельно предписывается в защитных средствах – маске, перчатках: смола может стать причиной аллергии или раздражения кожи и слизистой глаза.

Варьируясь по составляющим компонентам и опираясь на показатели окружающей среды, при которых происходит монтаж, жидкий дюбель затвердевает от одного до пяти часов. При 20°С тепла состав схватывается уже через 30–40 минут; при –5°С не ранее, чем через пять–шесть часов. При еще более низких температурных значениях способны полимеризироваться только зимние инжекционные массы.

Минусы химического крепежа.

Во-первых, стоит отметить ограниченное время хранения: закрытый картридж годен к употреблению не больше полутора года, вскрытый же требуется использовать в течение 14 дней.

Второй недостаток – не слишком высокая скорость схватывания химической массы зависима от факторов окружающей среды, однако, это как недостаток, так и достоинство. А вот расхожее мнение, о том, что химический анкер недешев – неправда.

Цена на химический анкер HIMTEX абсолютно сравнима с механическими (клиновыми), а при диаметре отверстия 24 мм и более, даже дешевле. Также химанкеры экономически интереснее по сравнению с металлическими анкерами из нержавеющей стали.

Как работает химический анкер. Применение, особенности.. WikiСтатья.

В современном строительстве наряду с металлическими крепежными изделиями широко используются пластмассовые, силиконовые и химические крепления.

Химические анкеры еще недавно являлись чем-то фантастическим. Сейчас же они используются так же часто, как и металлический.

Что представляет собой химический анкер?

Внешне химический анкер имеет вид тубуса, то есть цилиндрической формы. Внутри находится состав из двух компонентов: неорганических и органических. В ходе реакции происходит затвердевание без какой-либо усадки.

Неорганика - цементы различной структуры; органика — смолы на полиэстерной, полиэфирной, эпоксидной или винилэстровой основе.

Преимущества и недостатки химического анкера?

Несмотря на то, что химический анкер был изобретен не так давно, он уже приобрел большую популярность в строительной сфере. Преимущества этого современного типа крепежа используются для решения задач, где требуется большая прочностью и надежность соединения из-за воздействия больших нагрузок или применения тяжелых строительных конструкций. Способность скреплять элементы под водой и в местах с повышенной влажностью, значительно расширила сферу применения химического крепежа.

Тестовые работы уже показали, что химический анкер обладает высокой прочностью, потому во многих работах уже ими заменяют обычные металлические анкеры.

Несмотря на название «химический», никаким резким запахом крепеж не обладает, а значит безвреден при его монтаже. Не содержит стирол — это экологически чистый продукт!

К недостаткам следует отнести следующие характеристики: высокая стоимость и время застывания - различные составы клеящей смеси имеют разную продолжительность времени схватывания (от нескольких часов до суток).

Области применения химических анкеров

Сначала перечислим, для каких типов конструкционных соединений целесообразно использовать анкер химических:

  • при возведении высотных зданий
  • при формировании фундамента быстровозводимых зданий даже при осложненных условиях работы (влажность)
  • при строительстве мостов: подвесных, разводных, арочных
  • при скреплении тяжелых бетонных балок
  • при креплении металлических балок к каменному основанию
  • при создании арматурных выпусков при монолитном строительстве

Большинство перечисленных областей применения крепежа на химической основе можно смело отнести к ответственному строительству, то есть возведению сооружений, эксплуатируемому в дальнейшем большим количеством людей или подверженных экстра нагрузкам.

Рассмотрим также более частные примеры, где химический анкер является надежным креплением в разных направлениях современного ответственного строительства:

  • энергетическая промышленность (АЭС, ГРЭС, опоры ЛЭП, трансформаторы)
  • горная индустрия (монорельсовые дороги, фуникулеры, горнолыжные подъемники)
  • аэропорты (расширение взлетных полос и рулежных дорожек, крепление матч и антенн радиосвязи и навигационного оборудования)
  • портовое строительство (реконструкция и ремонт причальных стенок, крепление швартовых тумб и кнехтов, шлюзы, нефтеналивные терминалы)
  • промышленное оборудование (ректификационные колонны, конвейеры, станки)
  • быстровозводимые здания (крепление несущих каркасов к ленточным фундаментам)
  • индустрия аквапарков, бассейнов и других водных сооружений

Помимо этого химический анкер применяют возведении временных, но требующих определенной прочности конструкций, и подобное им:

  • лифты (реконструкция шахт, крепление лифтового оборудования, эскалаторы)
  • строительное оборудование (лифты-подъемники, леса, краны)
  • складское оборудование (стеллажи, транспортеры, подъемники)
  • крепление строительных конструкций (колонны, консоли, балконы)

Примеры использования химического анкера при ремонтных работах:

  • усиление конструкций (металлические обоймы, инъекция кладки стен)
  • усиление фундаментов
  • реставрация памятников архитектуры

Целесообразно фиксировать на химические анкеры навесные элементы, имеющие определенные требования к установке:

  • вентилируемые фасады
  • дорожное строительство (шумозащитные экраны, барьерные ограждения, информационные щиты, мачты освещения, «лежащие полицейские»)
  • декоративные элементы (перила ,козырьки, освещение, лепные элементы декора)
  • рекламные конструкции (вывески, перетяжки, баннеры, крышные установки)

Как видим, анкер химический универсален по применению: для крепления полнотелых конструкций и монолитных, пористых материалов; при работе конструкций из бетона, кирпича, природного камня.

Как работает химический анкер?

Весь процесс применения химического анкера не займет много усилий и времени. Химический анкер склеивает необходимые поверхности. Это происходит при помощи анкерного стрежня из него вытекает полимерный состав. Состав плотно проникает в поры строительного материала и по прошествии некоторого времени затвердевает, этим самым и обеспечивая надежное крепление.

Большим преимуществом использования химического анкера является возможность его монтажа при повышенной влажности и даже в воде.

Купить химический анкер в СПб теперь можно и в онлайн-магазине компании «Госкрепеж». Здесь вы найдете то что вам необходимо по доступной цене.

Химический анкер, инструкция по применению и установке

Снято с производства › › › см. Инструкция по применению и установке химического анкера ITH 300 Pe

Анкер химический (инжекционная масса) ITH 300 P Sormat - это смола на основе полиэстера (без стирола) с новой системой автоматического открывания тубуса из фольги. Инжекционная масса применяется для крепления в сплошные и пористые материалы (бетон, природный камень, кирпич и т.п.). Допускает использование близко от края. Без сильного запаха. Не требует специального оборудования - используется стандартный пистолет для силиконового герметика. Благодаря низким усадочным свойствам подходит для использования с арматурой. Допускает крепление под водой и во влажное отверстие. Пожаробезопасность до 120 °C.

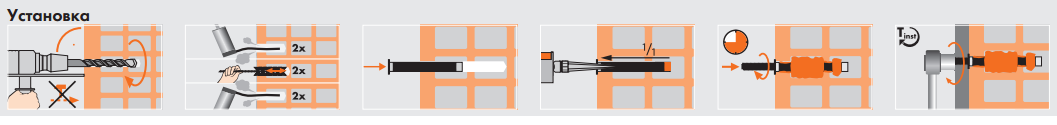

Инструкция по применению и установке химических анкеров ITH 300 P в сплошные материалы

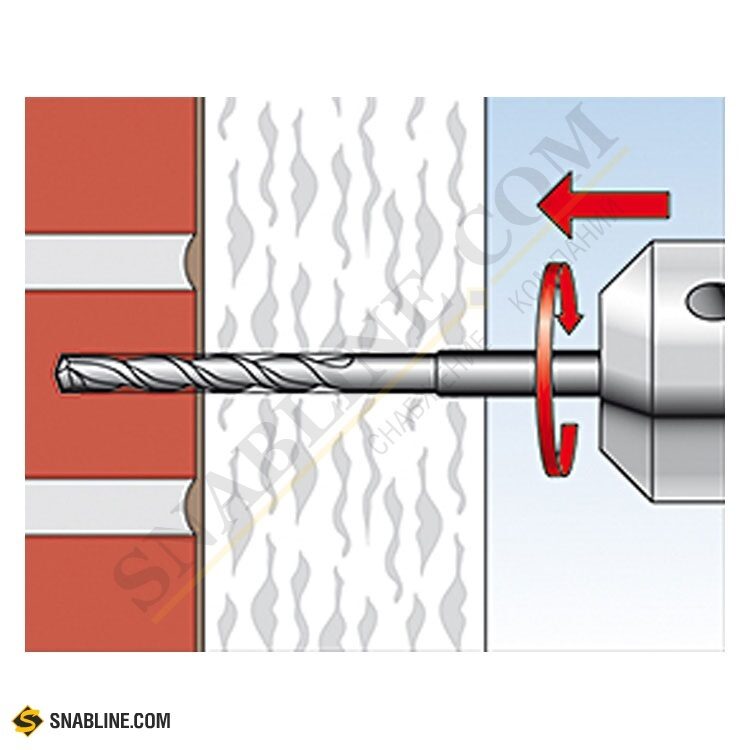

  1. Просверлить отверстие необходимого диаметра и глубины.
  2. Прочистить отверстие круглой металлической щёткой и продуть воздухом с помощью насоса IPUM.
  3. Срезать металлический зажим с пластикового пакета внутри картриджа.
  4. Навернуть смеситель ISL.
  5. С помощью пистолета IPU 150/300 выдавить состав в отверстие примерно на 2/3.
  6. Установить резьбовую оцинкованную шпильку в отверстие до упора и провернуть несколько раз.
  7. Выдержать требуемое время не нагружая шпильку.
  8. Установить прикрепляемый материал и завернуть гайку необходимым моментом.

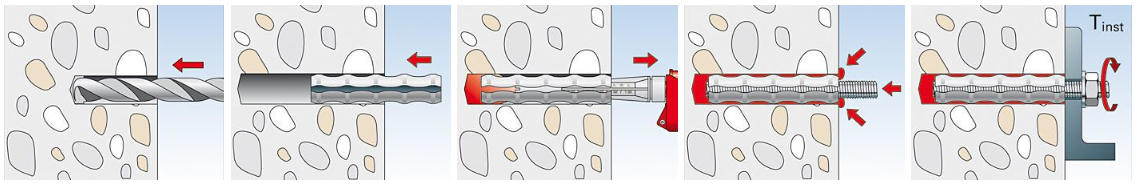

Инструкция по применению и установке химических анкеров ITH 300 P в пустотелые материалы

  1. Просверлить отверстие необходимого диаметра и глубины.

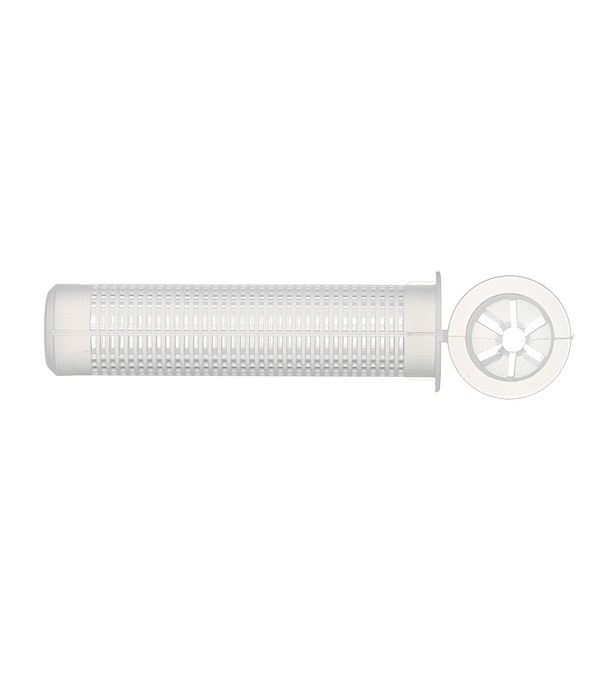

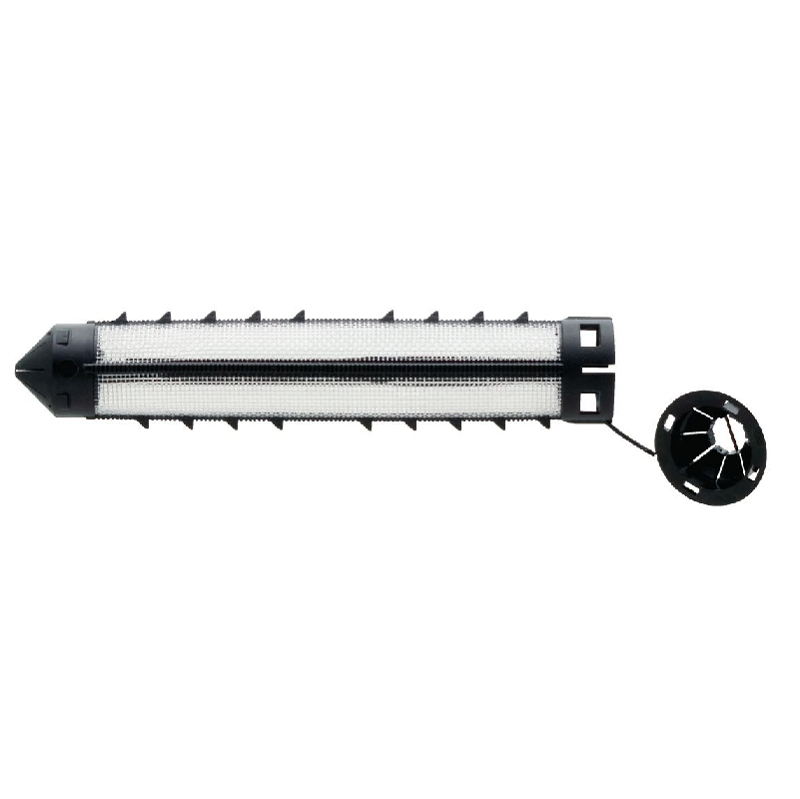

  2. Вставить в отверстие пластиковую сетчатую гильзу IOV или металлический перфорированный рукав IOV-M необходимого размера.
  3. С помощью пистолета IPU 150/300 заполнить полностью гильзу или рукав составом.
  4. Установить резьбовую оцинкованную шпильку до упора и провернуть несколько раз для равномерного распределения смолы.
  5. Выдержать требуемое время не нагружая шпильку.
  6. Установить прикрепляемый материал и завернуть гайку необходимым моментом.
Требуемое время выдержки
Температура материала основания °СВремя схватывания мин.Нагружать через мин.
25820
151320
52130
-55090



Номенклатура технологического оборудования к химическому анкеру (инжекционной массе) ITH 300 P Sormat
АртикулТипИзображениеУпаковка шт.Вес кг/ 1000 шт.
72640ITH 300 P Смола на основе полиэстера (без стирола), 300 мл12/-550,0
72603ISL смеситель10/-8,6
72610ISL EXT удлинитель, 250 мм10/-4,8
72620IPU 150/300 механический пистолет для инжекционной массы (химического анкера)1/12933,0
72604IOV M6-M8 (12x50) пластиковая сетчатая гильза для инжекционной массы50/-0,9
72605IOV M10-M12 (15x85) пластиковая сетчатая гильза для инжекционной массы--//--20/-2,3
72606IOV M10-M12 (15x135) пластиковая сетчатая гильза для инжекционной массы--//--20/-3,2
72607IOV M16 (20x85) пластиковая сетчатая гильза для инжекционной массы--//--20/-3,5
72615IOV-M M6-M8 (11x1000) металлический рукав для инжекционной массы1/5047,0
72617IOV-M M10-M12 (15x1000) металлический рукав для инжекционной массы--//--1/5063,0
72618IOV-M M16 (20x1000) металлический рукав для инжекционной массы--//--1/2589,6
72622ISH M6x48 металлическая втулка с внутренней резьбой10/-8,0
72623ISH M8x80 металлическая втулка с внутренней резьбой--//--10/-35,0
72624ISH M10x80 металлическая втулка с внутренней резьбой--//--10/-42,0
72625ISH M12x80 металлическая втулка с внутренней резьбой--//--10/-52,0
72621Насос для продувки отверстий IPUM1/-236,0

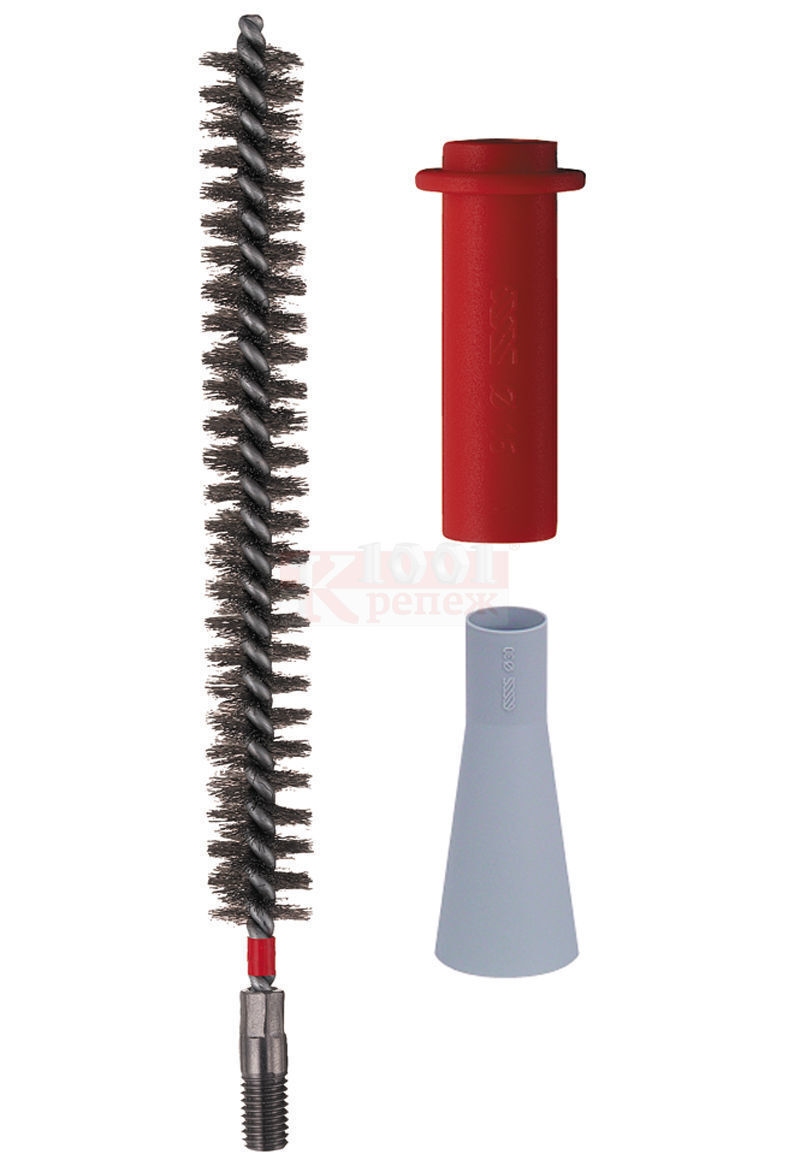

79180Метал. щетка для прочистки отверстия Ø 13x3001/-41,0
79181Метал. щетка для прочистки отверстия Ø 18x300--//--1/-43,0
79182Метал. щетка для прочистки отверстия Ø 28x300--//--1/-55,0



Размеры и параметры установки резьбовых шпилек
Тип шпилькиРазмер шпилькиРазмер гайки под ключТолщина прикрепляемого материала ммДиаметр сверла ммМин. глубина сверления (анкеровки) ммМомент затяжки НмДопустимые нагрузки* кН
(ненапряжённый бетон С 20/25)
ВырывСрез
KEVA 8x110M813151080115,85,4
VKS 8x110M813201080115,85,4
VH 8x110M813201080115,85,4
KEVA 10x130M1017201290228,18,6
VKS 10x130M1017251290228,18,6
VH 10x130M1017251290228,18,6
KEVA 12x160M121930141103811,612,5
VKS 12x160M121935141103811,612,5
VH 12x160M121935141103811,612,5
KEVA 16x190M162440181259519,823,3
VKS 16x190M162445181259519,823,3
VH 16x190M162445181259519,823,3
KEVA 20x260M2030602417017029,136,6
VKS 20x260M2030702417017029,136,6
VH 20x260M2030702417017029,136,6
KEVA 24x300M2436552821026033,152,4
VKS 24x300M2436652821026033,152,4
VH 24x300M2436652821026033,152,4

* Расчёт нагрузок:

  • Величина нагрузок рассчитана с учетом коэффициента безопасности согласно одобрениям и коэффициентом безопасности по действию исходя из γF= 1. 4. Нагрузки действительны при расстоянии между прутками арматуры s ≥ 15 см, или s ≥ 10 см, если диаметр арматуры d s ≤ 10 мм.
  • Бетон считается ненапряженным при внутреннем напряжении σL + σR ≤ 0. При отсутствии точных данных можно принять σR = 3 Н/мм2 (σL включает напряжение в бетоне вследствие внешних нагрузок, а также силы, действующие на анкер; σR включает напряжение возникшее при усадке или ползучести бетона, а также при смещении опорных стоек или смене температуры).
  • Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x hef), разрушение бетона по кромке рассчитывается по ETAG, приложение С, метод расчетов А.
  • Возможно использование данных таблицы для любых шпилек такого же класса прочности.

Вы можете заказать и купить химические анкеры Sormat по оптовым ценам.

Надежность Химических Анкеров



Химические анкера появились в системах монтажа вентилируемых фасадов относительно недавно. За это время они стали неотъемлемой и надежной составляющей полноценных креплений. Компания «Вира» предлагает своим покупателям полноценный ассортимент химии BIT и Koelner, которая отличается невероятной прочностью и надежностью.  Все товарные единицы химических анкеров можно посмотреть в каталоге химии BIT и Koelner,  компании «Вира».

Принцип действия химического анкера

Химический анкер работает по принципу сцепления крепежа и основания. В качестве крепежа используется шпильки, арматура (для фундамента или бетонной стяжки).  Еще недавно стоял вопрос о том, как осуществлять монтаж вентилируемого фасада, если основанием является пустотелый или пористый материал, например пенобетон, пустотелый кирпич или керамический кирпич. Теперь, если купить химический анкер, эта проблема полностью исчезает. Также следует отметить, что анкера BIT и Koelner не оказывают негативного воздействия ни на один вид стали, из которого изготовлена шпилька (углеродистый, гальванизированный, нержавеющий).

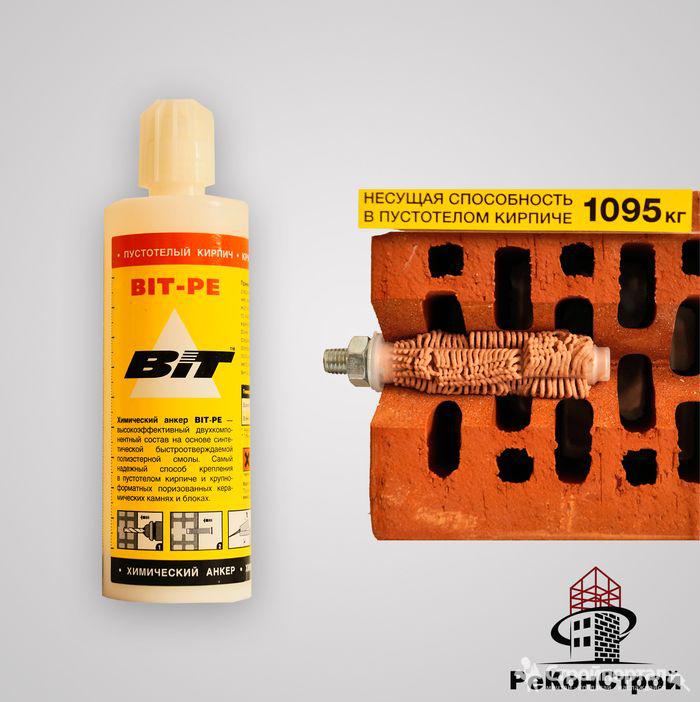

Почему нужно купить химический анкер BIT и Koelner

У химических анкеров, которые поставляет компания «Вира», есть масса преимуществ перед другими производителями.

  • Прочность фиксации крепления в химическом анкере в несколько раз выше, чем в металлическом анкере;
  • Химический анкер является самым надежным средством фиксации крепления в пористой поверхности, такой как пенобетон или газобетон;
  • Химические анкера BIT и Koelner можно применять в любых погодных условиях, когда поверхность материала соприкосновения влажная;
  • Химические анкера идеально подходят для монтажа в краевых поверхностях, где нельзя, чтобы образовывался эффект распирания. Например, это перила или парапеты;
  • За счет своего химического состава анкера BIT и Koelner спокойно реагируют на щелочные и кислотные среды.
  • В отверстии, куда помещается химический анкер, образуется полная герметизация;
  • В качестве креплений для химического анкера можно применять простую арматуру или шпильку, что дает возможность сэкономить на расходном материале;
  • Срок службы химического анкера не ограничен, чего нельзя сказать о металлических анкерах;
  • Продажа химических анкеров компанией «Вира» осуществляется по наиболее выгодной цене.

Применение химических анкеров BIT и Koelner

Монтировать химические анкера очень просто. Для этого необходимо просверлить в основании  отверстие, после чего почистить ершиком и продуть, чтобы не осталось пыли. В комплект анкеров входит специальный смеситель, который смешивает два компонента смолы, также нужен  пистолет, которым осуществляется впрыскивание анкера в отверстие. После того, как состав анкера впрыснут в отверстии, туда помещается шпилька, если основание пустотелое, то перед впрыскиванием химии в отверстие помещается сетчатая гильза. Время ее введения (монтажа химии) зависит от температуры воздуха и основания. Если в это время остатки анкера слегка выходят за поверхность, то это значит, что было введено достаточно материала. Сетчатая втулки изготавливаются из металла или пластика российского и иностранного производства. Компания «Вира» может предложить оба варианта, причем Российская металлическая сетка будет в разы дешевле.
Как выбрать химический анкер

Купить химический анкер лучше всего тот, который обладает уникальным соотношение «цена\качество». Именно это может предложить компания «Вира», поставляя своим клиентам высококлассные  крепежные элементы. Прайс



Если Вам показалась полезной информация статьи или Вы уже пользовались услугами компании «Вира», то Вы можете оставить свой отзыв или пожелания в специальном разделе сайта! Нам важно Ваше мнение!!!

Химический анкер или жидкий дюбель

Химические анкеры появились сравнительно недавно, но сразу же начали пользоваться большой популярностью, вызвано это тем, что химические анкеры намного превосходят по своим эксплуатационным качествам обычные, распорочные анкеры. Химические анкеры могут применяться практически во всех строительных сферах, с любыми стройматериалами, они обеспечивают высокую прочность креплений даже под водой. Химический анкер способен выдерживать нагрузку в несколько тонн, а прочность его в несколько раз превышает прочность большинства металлов, что обеспечивает особо надежное крепление различных конструктивных элементов. Такая высокая прочность позволяет использовать химические анкеры при сооружении балконов, козырьков зданий и в мостостроительстве. На нашем сайте в разделе Интернет магазин, Вы можете приобрести химический анкер в Нижнем Новгороде.

Достоинства химического анкера

Химический анкер имеет и другое, также распространенное название – жидкий дюбель, это вызвано некоторыми технологическими особенностями химического анкера. Помимо более высокой прочности, у химического анкера есть и другие достоинства и преимущества перед обычными механическими анкерами – прежде всего это то, что химический анкер не разрушает материалы, это дает возможность успешно применять химический анкер в местах, где крепление должно пройти очень близко к краям соединяемых поверхностей. Область применения химических анкеров необычайно широка, их можно применять в следующих материалах:

  • бетон;
  • газобетон;
  • кирпич;
  • камень;
  • сталь углеродистая;
  • сталь нержавеющая;
  • дерево

и другие материалы. Рыхлая структура и низкая плотность материалов не становится препятствием, как с использованием механических анкеров. Благодаря тому, что химические анкеры могут служить крепежом для стальных конструкций, такие анкеры успешно применяются для соединения металлической арматуры, балок, фасадных панелей, металлических опор и прокладки кабелей в полах и стенах.

Пневмопистолет для герметика

Пистолет для двухкомпонентного клея

АкваБарьер

Что такое химический анкер?

Понятие  анкера

В сущности, анкер представляет собой простое приспособление, предназначенное для крепления в однородном массиве основания. Принцип действия прост: анкер контактирует с материалом, а крепежный элемент с анкером, причем система "крепеж-анкер-материал" является гораздо более надежной, нежели просто "крепеж-материал" или "крепеж-анкер". Как правило, прочность достигается за счет того, что крепеж, вкручиваемый или вбиваемый внутрь полого анкера, раздвигает его стенки. Стенки, в свою очередь, имеют внешнюю насечку, которая и фиксирует анкер, а, следовательно, и крепеж в материале.

Следует отметить, что описанный выше принцип справедлив лишь для одного типа анкеров - механического, между тем существует другой, гораздо более интересный тип - анкеры химические, обеспечивающие систему «крепеж-анкер-материал основания».

Что такое химический анкер?

Связующее - химическая клеящая масса - между металлическим крепежным элементом и материалом основания.

Европейская организация технических стандартов EOTA определяет его как вклеивающийся анкер. На практике используются несколько названий определяющих такой набор: инжекционная масса, жидкий анкер, система вклеиваемых анкеров, жидкий дюбель.

В строительной практике распространился термин «химический анкер».

Принцип его действия заключается в том, что крепление в виде стержня из металла и синтетической смолы глубоко проникает в поры соединяемого основания. Там эта масса затвердевает и надежно соединяет анкер с основанием. Как правило, химический анкер представляет собой капсулу или картридж с клеящим составом - смесью синтетических смол и других органополимеров.  Капсула стеклянная, одноразовая. Картридж аналогичен картриджу для силиконовых герметиков.

Методика фиксации крепежа при помощи химического анкера чрезвычайно проста: капсула просто помещается в заранее подготовленное углубление, после чего туда вставляется крепеж. Крепеж разрушает стенки капсулы, и ее содержимое намертво скрепляет его с материалом стены или перекрытия. В том случае, если химический анкер находится в картридже, клеящий состав просто выдавливают внутрь отверстия, после чего монтируют крепеж.

Такие анкерные соединения по своим несущим способностям на порядок выше традиционных распорных анкеров, а в области высоких нагрузок не имеют аналогов. Именно эта характеристика и стала причиной растущей популярности химических анкеров. Соединение с помощью них настолько прочно и надежно, что химический анкер широко используются даже при возведении мостов, балконов и козырьков зданий. Различные составы имеют разную продолжительность схватывания, однако в целом она составляет от нескольких часов до суток.

Преимущества химических анкеров:

1. Допускают использование на различных основаниях, в том числе на мокрых и даже под водой.

2. Обеспечивают высокую (максимальную) прочность после затвердения.

3. Не вызывают механических напряжений, особенно актуально для пористых и легких бетонов.

4. Обладают высокой химической стойкостью.

5. Идеально подходят для монтажа в краях конструкций.

6. Герметизируют соединение.

7. Простая технология монтажа, возможность фиксации в любом основании простой арматуры.

8. Крепление с помощью химического анкера долговечно. Срок эксплуатации такого крепежа достигает пятидесяти лет.


Химические анкера - технические характеристики | Как работает | Марки | Состав | Виды

Правильное обустройство объекта – гарантия успешной длительной эксплуатации сооружения в дальнейшем. Если ее не осуществить, то использование объекта будет попросту невозможным. Для обустройства сооружения к дальнейшей эксплуатации применяют различный перечень элементов и средств. Одним из наиболее популярных компонентов для соединения необходимых объектов является химический анкер.

Ключевой особенностью такого изделия является перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций. Поэтому такое крепежное средство отличается популярностью.

Также наименование имеет повышенную устойчивость к химическому воздействию. За счет этого анкер широко задействуют при обустройстве объектов, которые эксплуатируются в тяжелых условиях.

Химический анкер можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Как работает химический анкер

Изначально, такой крепежный элемент можно применять для соединения любых сооружений. И при этом не нужно использовать специальное техническое оснащение. Однако химический анкер имеет более высокую цену, чем дюбель. Но стоимость компенсируется высокими функциональными возможностями.

Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. За счет этого крепежный элемент надежно соединяет даже габаритные конструкции.

Химический анкер лучше всего взаимодействует с плотными материалами. Поэтому его широко применяют для обустройства габаритных конструкций с повышенной химической опасностью.

Нередко химический анкер применяется для соединения следующих объектов:

  • тяжелых и габаритных оконных, и дверных рам;
  • элементов лестничных конструкций;
  • подвесных потолков;
  • светильников и люстр;
  • строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
  • ворот и калиток;
  • компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;
  • балюстрады и консоли.

Как и говорилось выше, такой вид изделия отличается повышенной устойчивостью к химическому воздействию. Поэтому его нередко задействуют для решения узкоспециализированных целей.

Химический анкер: описание, технические характеристики

Ключевыми отличительными особенностями всех крепежных элементов такого типа являются прочность и надежность. Непосредственно химический анкер отличается следующими свойствами:

  • высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
  • удобством эксплуатации;
  • быстрым созданием крепежей высочайшего качества;
  • устойчивостью к коррозийному воздействию - изготовляется из сертифицированной стали высочайшего качества.

За счет применения химических анкеров существенно расширяются функциональные возможности сооружений.

Виды химических анкеров

В отличие от забивных, химические анкеры имеют более расширенную классификацию. В частности, различают следующие виды:

  • ампульсные анкеры;

Такие изделия выпускаются конкретно под определенный диаметр шпура. На каждую точку крепления устанавливается свой анкер. Такой тип последних используется, обычно, для обработки оснований, которые гарантируют точное сверление шпура.

Капсульный вариант отличается тем, что не нужно контролировать заполнение отверстия. При наличии расстояния между шпуром и капсулой клеевая масса расширяется, и компенсирует место.

Апульсные анкеры имеют вид ампулы. Последняя состоит из 2 капсул. Первая заполнена клеевой массой, а вторая – затвердителем.

Но у такого вида есть и недостаток. Его нельзя применять для ячеистого основания вертикально расположенной конструкции. Это обусловлено тем, что масса будет стекать вниз, не успевая затвердевать.

  • химический анкер из двух картриджей;

Кассеты содержат клеевой состав и отвердитель. Для работы с таким видом химического анкера необходимо применять специальный монтажный пистолет. Это необходимо для максимально равномерной подачи компонентов в направляющий носик-смеситель.

Стоит отметить, что некоторые крепежные элементы, которые используются для бетона требуют применение специальных химических веществ. Последние нужны для обработки арматуры, шпуров, шпилек и прутов.

Также кассетные или анкеры-картриджи имеют весомый недостаток – необходимость строгого контролирования заполнения шпура. В противном случае масса начнет стекаться под силой тяжести.

Какой химический анкер лучше?

Специфика выбора заключается в типе поверхности, с которой придется работать. Например, для пустотного или пористого основания нецелесообразно использовать кассетные анкеры или картриджи – масса попросту не успеет затвердеть и сольется вниз.

Для монтажа более крепких и габаритных конструкции лучше всего использовать ампульсные анкеры. Их гораздо легче применять и не нужно следить за соблюдением пропорций клеевой массы и затвердителя.

Также при выборе необходимо учитывать материал изготовления анкера, диапазон влажности и температурного режима, и максимально допустимые нагрузки. Нередко производитель указывает ограничения по условиям эксплуатации. Этот факт необходимо учитывать.

Совет: Можно существенно сократить расход материала. Для этого нужно использовать сетчатые втулки. Также они обеспечат равномерное распределение во всех сторонах шпура. Элементы могут быть как разного размера, так и подбираться индивидуально.

Что предлагает наша компания?

Интернет-магазин «ЮНИФОРМ-МЕТ» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений.

Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Химический анкер и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.




Порядок нанесения эпоксидной смолы для анкерных болтов, дюбелей и арматуры

Руководство по нанесению эпоксидной смолы

Наиболее важными аспектами при использовании эпоксидных смол являются подготовка поверхности и смешивание материалов. Другие факторы включают правильную технику нанесения и влияние температуры на смешивание, нанесение и отверждение материала.

Информация в технических паспортах для отдельных продуктов Prime Resins поможет вам выбрать правильный продукт для конкретного применения, эти инструкции дополняют эту информацию и содержат более подробную информацию, которая поможет как специалистам, так и специалистам по нанесению.

При правильном использовании эпоксидные смолы представляют собой продукт премиум-класса для ремонта и консервации конструкционного бетона; однако есть приложения, где подходят другие материалы. Если вы не уверены, какой продукт выбрать , , позвоните своему техническому консультанту или по основному номеру 800-321-7212 .

Инструкции: анкерные болты, дюбели и арматура с эпоксидной смолой Эпоксидную смолу

можно использовать для анкеровки болтов, дюбелей и арматурных стержней, т. Е.арматура, в бетон и кладку. Эти системы обладают высокой прочностью на разрыв, разрыв и сжатие и нечувствительны к влаге после отверждения.

Выбор правильного продукта

Используйте Prime Bond 3000 или Prime Bond 3100 для получения жидкого раствора для горизонтального нанесения.

Используйте Prime Bond 3900 LPL для горизонтальных применений, где требуется долгая жизнеспособность.

Используйте Prime Gel 2100 или Prime Gel 2000 для получения раствора без провисания для вертикальных и потолочных работ.

Порядок подачи заявления

Обязательно используйте надлежащие средства индивидуальной защиты, указанные OSHA или соответствующим органом по безопасности труда в вашем регионе. Проконсультируйтесь с паспортом безопасности для конкретного продукта, который вы используете, для получения информации о безопасности, первой помощи и очистке.

A. Размеры отверстия
Кольцевое пространство между анкером и отверстием должно быть как можно меньше, но при этом обеспечивать простоту установки. Глубина заделки:

1- Когда основание имеет прочность на сжатие 3000 фунтов на квадратный дюйм и выше, или анкерные болты имеют резьбу, минимальная глубина в 10 раз превышает диаметр болта.

2- Когда основание имеет прочность на сжатие менее 3000 фунтов на квадратный дюйм или при заливке гладких болтов, минимальная глубина заделки составляет не менее 15 диаметров болта.

B. Подготовка поверхности
Болты, дюбели или арматура должны быть чистыми, сухими и обезжиренными.
Сухое бурение: вакуум или продувка скважины сжатым воздухом, не содержащим масла.
Мокрое бурение: промойте скважину чистой водой для удаления остатков бурового раствора. Удалите стоячую воду. Лучше дать просохнуть отверстию (ям).

C. Смешивание

Для облегчения смешивания и обращения эпоксидная смола и заполнитель должны быть кондиционированы до 70 ° F (21 ° C). Перемешайте каждый компонент отдельно, соскребая со стенок и дна емкости. Смешайте оба компонента вместе и полностью перемешайте с помощью низкоскоростной дрели при максимальной скорости 600 об / мин в течение 2-3 минут. Добавьте чистый, сухой кварцевый песок 30-50 меш, как указано, и тщательно перемешайте.

Соотношения и урожайность
Поверхность Эпоксидное Макс.Amt. 30-50 меш кварцевый песок Прибл. Выход
Горизонтальный Prime Bond 3000 или
Prime Bond 3100
2 объемных части 508 кубических дюймов
Прайм Бонд 3900 LPL 3 объемных части 646 кубических дюймов
Вертикальный / потолочный Prime Gel 2000 или
Prime Gel 2100
1 объемная часть 369 кубических дюймов

Д. Установка
Для горизонтальных поверхностей приемлемы два метода.

1- Залейте эпоксидный раствор в отверстие, вставьте болт, дюбель или арматуру и перемещайте его вверх и вниз. Слегка коснитесь, чтобы обеспечить полное встраивание.

2- Вставьте болт, дюбель или арматурный стержень в просверленное отверстие и залейте его эпоксидным раствором. При необходимости используйте шаблон или клинья для удержания на месте.

Для вертикальных и потолочных поверхностей. :
Нанесите эпоксидный раствор в просверленное отверстие с помощью ручного или механического пистолета для конопатки с наконечником большого диаметра и полиэтиленовой удлинительной ванной.Вставьте болт, дюбель или арматуру и двигайте вперед и назад, чтобы обеспечить полное закрепление. При необходимости установите на место с помощью шаблона или клиньев.

E. Отверждение
Время отверждения зависит от температуры основы. Чтобы ускорить отверждение, предварительно нагрейте болты примерно до 150 ° F (66 ° C) во время установки и поддерживайте искусственный нагрев болта и окружающей области.

F. Очистка
Перед отверждением эпоксидные смолы можно удалить с инструментов и оборудования с помощью ксилола или разбавителя для лака.

Эпоксидная смола для анкеровки дюбелей | Стальная труба | Арматура

Самый прочный из всех эпоксидных анкерных клеев

Несущие анкерные болты • Арматура • Дюбельные стержни • Анкеровка труб

Нечувствительность к влаге 100% твердых частиц Набор Быстрый набор

DBA 700 - двухкомпонентный, 100% твердый, быстро схватывающийся, неабразивный, высокомодульный эпоксидный гель. DBA 700 разработан для использования с насосным оборудованием для дозирования смеси, а также упакован в простые в использовании двухкомпонентные картриджи. DBA 700 имеет цветовую маркировку для обеспечения безошибочного смешивания. DBA 700 прост в использовании и не подвержен влиянию влаги.

Доступен в:

Двойные картриджи • Комплекты по 2 галлона • Комплекты по 10 галлонов

ПРИМЕЧАНИЕ: Для более крупных приложений DBA 700 упакован в двойные картриджи емкостью 750 миллилитров, предназначенные для использования с пневматическим приводом N-1621 (воздух Работает) Диспенсер.

DBA 700, эпоксидный анкерный клей , самый прочный из всех клеев для дюбелей и анкеров.Он изготовлен из лучших материалов, что позволяет использовать его в самых требовательных сферах. При более чем 8000 фунтов на квадратный дюйм DBA 700 обеспечивает надежную фиксацию и фиксацию, как никакой другой эпоксидный клей.

DBA 700 рекомендуется для анкеровки арматурных стержней, дюбелей и анкерных болтов подшипников. Кроме того, DBA 700 - это нечувствительная к влаге эпоксидная смола , которую можно уверенно использовать при появлении влаги. DBA 700, эпоксидная смола для анкеровки , доступна в версии для быстрого схватывания , при этом материал имеет быстрое схватывание за пять минут .

DBA 700 рекомендуется для анкеровки арматурных стержней, дюбелей и анкерных болтов подшипников. Кроме того, DBA 700 - это нечувствительная к влаге эпоксидная смола , которую можно уверенно использовать при появлении влаги. DBA 700, эпоксидная смола для анкеровки , доступна в версии для быстрого схватывания , при этом материал имеет быстрое схватывание за пять минут . Версия «быстрой установки» является стандартной при покупке двухкомпонентных картриджей. Эти картриджи обеспечивают безошибочное смешивание с минимальной очисткой или без нее.К каждому двухкомпонентному картриджу прилагается статический смеситель. Поскольку оба материала перекачиваются из картриджа, они тщательно перемешиваются и вводятся в желаемую область для быстрого схватывания. Аппликатор A-300 продается отдельно и может использоваться неограниченное время для дозирования DBA 700. Мы настоятельно рекомендуем этот тип. раздача, особенно на удаленных строительных площадках, где загрязнение продукта может привести к задержке графика. Каждый двухкомпонентный картридж содержит 800 миллиметров, одну смолу и один катализатор.В качестве превосходной анкеровочной эпоксидной смолы , DBA 700 настоятельно рекомендуется для водоотталкивающей эпоксидной смолы , а также для примыкания бетонных плит для строительства шоссе или любого аналогичного проекта, требующего подходящего продукта для склеивания и анкеровки дюбелей.

DBA 700 отлично подходит для приклеивания поручней к бетонным плитам, особенно когда присутствует влага и нельзя использовать другие продукты. DBA 700 также упаковывается в контейнеры для массовых грузов с более длительным «временем схватывания», чтобы приспособиться к гораздо более крупным приложениям, где иногда используются сотни дюбелей или других анкерных материалов.DBA 700 имеет цветовую кодировку для безошибочного смешивания на рабочем месте. Это гарантирует, что материал был смешан в соответствии со спецификациями, и все эпоксидные анкеры могут быть выполнены с уверенностью. DBA 700 показал превосходные результаты при креплении к бетонным плитам под воздействием влаги, а также тяжелого производственного оборудования. Поскольку некоторое оборудование испытывает постоянную вибрацию, DBA 700 оказался лучшим продуктом для защиты этих типов оборудования.

Мы в Superior приветствуем ваши вопросы и запросы.Позвоните нам в любое время по бесплатному телефону 800-476-2072

Самая прочная в мире анкерная эпоксидная смола

Для инженеров и дизайнеров

ULTRABOND® HS-1CC - первая в мире анкерная эпоксидная смола для бетона с трещинами и без трещин, разработана для соответствия требованиям IBC как для сыпучих, так и для картриджных систем подачи для использования в сухих, влажных, заполненных водой и погруженных в воду скважинах, даже в самые экстремальные температурные и нагрузочные условия.

ULTRABOND HS-1CC не только обеспечивает превосходные характеристики по сравнению с любой другой анкерной эпоксидной смолой на планете, но и включен в списки материалов, разрешенных Министерством транспорта в 34 из 39 штатов, которые ведут такие списки, а остальные соответствующие штаты находятся на рассмотрении.

№ 1 выбор для коммерческого строительства и транспорта. Соответствует кодексу и одобрено DOT!

  • Соответствие нормам для картриджей и систем разлива, IBC / IRC: 2018, 2015, 2012 и 2009
  • Отчет об оценке ICC-ES ESR-4094 для бетона с трещинами и без трещин
  • ICC-ES AC308 и ACI 355.4, испытанные на устойчивость к краткосрочным условиям нагрузки до 205 ° F (96 ° C)
  • Сертификат UL - компоненты системы питьевой воды согласно NSF / ANSI 61 и бессвинцовые согласно NSF / ANSI 372
  • Подходит для установки с просверленным отверстием в сухом или водонасыщенном бетоне
  • Несколько типов анкеров: стержень с резьбой, арматурный стержень и вставки с внутренней резьбой
  • Метод сверления / очистки, соответствующий таблице 1 OSHA, с использованием системы пустотелых долот Milwaukee Tool
  • Соответствует классам сейсмостойкости от A до F
  • Утверждено или ожидает рассмотрения DOT на национальном уровне
  • Сделано в США в соответствии с CFR 49 раздел 50101
  • Соответствие Строительным нормам Флориды (FBC): 2017 и 2014
  • Город Лос-Анджелес (LABC / LARC) Соответствует кодексу: 2017
  • Соответствие Международному строительному кодексу Абу-Даби (ADIBC): 2013

СВОЙСТВА МАТЕРИАЛА

  • Диапазон рабочих температур от 43 ° F до 110 ° F (от 6 ° C до 43 ° C)
  • Полное отверждение за 7 часов при 75 ° F (24 ° C) и через 2 часа при 110 ° F (43 ° C)
  • AASHTO M235 и ASTM C881, типы I, II, IV и V, класс 3, классы A, B и C
  • Состав серого цвета со слабым запахом
  • Срок годности 24 месяца

Инженерам и конструкторам

ULTRABOND® HS-1CC - первая в мире анкерная эпоксидная смола для бетона с трещинами и без трещин, разработана для соответствия требованиям IBC как для сыпучих, так и для картриджных систем подачи для использования в сухих, влажных, заполненных водой и погруженных в воду скважинах, даже в самые экстремальные температурные и нагрузочные условия.

ULTRABOND HS-1CC не только обеспечивает превосходные характеристики по сравнению с любой другой анкерной эпоксидной смолой на планете, но и включен в списки материалов, разрешенных Министерством транспорта в 34 из 39 штатов, которые ведут такие списки, а остальные соответствующие штаты находятся на рассмотрении.

№ 1 выбор для коммерческого строительства и транспорта. Соответствует кодексу и одобрено DOT!

  • Соответствие нормам для картриджей и систем разлива, IBC / IRC: 2018, 2015, 2012 и 2009
  • Отчет об оценке ICC-ES ESR-4094 для бетона с трещинами и без трещин
  • ICC-ES AC308 и ACI 355.4 оценено на устойчивость к краткосрочным условиям нагрузки до 205 ° F (96 ° C)
  • Сертификат UL - компоненты системы питьевой воды согласно NSF / ANSI 61 и бессвинцовые согласно NSF / ANSI 372
  • Подходит для установки с просверленным отверстием в сухом или водонасыщенном бетоне
  • Несколько типов анкеров: стержень с резьбой, арматурный стержень и вставки с внутренней резьбой
  • Метод сверления / очистки, соответствующий таблице 1 OSHA, с использованием системы пустотелых долот Milwaukee Tool
  • Соответствует классам сейсмостойкости от A до F
  • Утверждено или ожидает рассмотрения DOT на национальном уровне
  • Сделано в США в соответствии с CFR 49 раздел 50101
  • Соответствие Строительным нормам Флориды (FBC): 2017 и 2014
  • Город Лос-Анджелес (LABC / LARC) Соответствует кодексу: 2017
  • Соответствие Международному строительному кодексу Абу-Даби (ADIBC): 2013

СВОЙСТВА МАТЕРИАЛА

  • Диапазон рабочих температур от 43 ° F до 110 ° F (от 6 ° C до 43 ° C)
  • Полное отверждение за 7 часов при 75 ° F (24 ° C) и через 2 часа при 110 ° F (43 ° C)
  • AASHTO M235 и ASTM C881, типы I, II, IV и V, класс 3, классы A, B и C
  • Состав серого цвета со слабым запахом
  • Срок годности 24 месяца

CHEM-ANCHOR - Добро пожаловать

ИСПОЛЬЗУЕТ

Продукт CHEM-ANCHOR используется в следующих областях:

  • Строительство дорог и мостов.
  • Сооружения аэропортов и авиабаз.
  • Средства обслуживания автомобильных дорог и мостов.
  • Автомобильная стоянка, пандусы и проезды.
  • Аэропорт, взлетно-посадочные полосы, перроны и др.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики несмешанных частей

Свойство @ 25 ° C (77 ° F) Смола - Часть A Отвердитель- Часть B Тест Метод
Твердые вещества 100% 100%

Цвет Белый Черный

Плотность, фунт / галлон (кг / л) 11.2 (1,34) 11,8 (1,41) ASTM D1475
Согласованность лари лари

Пропорция смешивания A: B 1: 1 по объему

Срок годности 2 года 2 года

Технические данные для смешанных деталей

Недвижимость (смешанные A и B) Значение при 25 ° C (77 ° C) Тест Метод
Смешанная плотность, фунт / галлон (кг / л) 11.50 (1,38) ASTM D1475
Вязкость Гладкий гель

Смешанный цвет Серый

Твердость по Шору через 7 дней, D 80 ASTM D2240
Время гелеобразования при 5 мил, час 1-2 ASTM D2471
Жизнеспособность при 3 унции (90 миллилитров), мин. 5–8

Предел прочности при растяжении, фунт / кв. Дюйм (МПа) 8000 (54) Д-638
Прочность на сжатие через 3 дня, фунт / кв. Дюйм (МПа) 14000 (95) Д-695
Прочность связи через 3 дня, фунт / кв. Дюйм (МПа) > 1500 (10.2) ASTM C882
Прочность на изгиб через 3 дня, фунт / кв. Дюйм (МПа) 12000 (81) К-348
Водопоглощение за сутки,% 0,2 ASTM D570
Относительное удлинение (среднее),% 3 ASTM D522, метод A
Тяга штанги (максимальная), фунты (кг) 12000 (5443) 25 × 225 мм
Температура теплового искажения, ° F ( ° C) 120 (49) ASTM D648
Окончательное лечение, день 3

ПРИМЕНЕНИЕ

Ограничения: Применение при температуре окружающей среды ниже 41 ° F (5 ° C) не рекомендуется.

Предварительная обработка основания:

Бетонные поверхности: Поверхность или отверстия должны быть чистыми, сухими, обезжиренными, обезжиренными и т. Д. Цементное молоко и незакрепленные частицы необходимо удалить с помощью пескоструйной обработки или механической шлифовки. Отверстия необходимо очистить сухим сжатым воздухом, не содержащим масла.

Стальные поверхности: Все стальные поверхности, склеиваемые с помощью CHEM-ANCHOR, должны быть чистыми, сухими, свободными от ржавчины, масла, жира и т. Д.Дробеструйная обработка в соответствии со шведским стандартом SA 2 ½ предпочтительна для достижения белого металлического покрытия перед нанесением.

Отверстия для установки дюбелей:

Размеры отверстий : Кольцевое пространство между анкерной штангой, дюбелем, арматурой и т. Д. И отверстием должно быть как можно меньше от 3 до 5 мм, но при этом обеспечивать простоту установки.

Указания по глубине заделки:

  • Когда основание имеет прочность на сжатие 3046 фунтов на квадратный дюйм (21 Н / мм²) и выше или анкерные болты имеют резьбу, минимальная глубина в 10 раз превышает диаметр болта.
  • Для заливки гладких болтов или в основания с плотностью менее 3046 фунтов на кв. Дюйм (21 Н / мм²) минимальная глубина заделки должна как минимум в 15 раз превышать диаметр болта

Бурение :

  • Сухое бурение: Вакуумируйте или выдуйте пыль из отверстия с помощью безмасляного сжатого воздуха или продувочного насоса
  • Мокрое бурение: Промойте отверстие чистой водой для удаления остатков бурового раствора. Удалите отдельно стоящую воду. Желательно дать отверстию полностью высохнуть.
  • Болты, дюбели, арматура должны быть очищены от ржавчины, высушены и обезжирены.

Смешивание: Перемешайте каждый компонент отдельно. Смешайте одну часть A и одну часть B по объему в чистой емкости для смешивания. Смешайте эпоксидную смолу с помощью медленной электродрели, снабженной насадкой для перемешивания. Во время перемешивания осторожно поскребите стенки и дно ведра. Взбивайте 3 минуты. Большие партии эпоксидной смолы застывают намного быстрее, чем небольшие партии. Смешанная эпоксидная смола затвердевает в жаркую погоду намного быстрее, чем в холодную погоду.Это смешивание не требуется для продукта, наносимого с использованием двойного картриджа.

Нанесение: Нанесение можно производить с помощью механического, пневматического дозирующего оборудования, пистолетов для уплотнения или вручную. Вдавите смесь в просверленное отверстие, затем вставьте стальной стержень вращающим движением, чтобы обеспечить плотный контакт и хорошее соединение без захвата воздуха, слегка постучите по анкерному дюбелю, чтобы обеспечить полное заделывание. Сотрите с поверхности излишки материала и сделайте аккуратную гладкую поверхность.

Склеивание любого похожего / разнородного материала: Убедитесь, что обе склеиваемые поверхности чистые и не содержат пыли, масла, смазки и т. Д. Придайте шероховатость поверхности для хорошего механического шпонирования . Нанесите CHEM-ANCHOR тонким слоем на обе поверхности. Сложите их вместе и удерживайте в таком положении в течение 6-8 часов.

Отверждение : Начальная настройка составляет минимум 8 часов. Полное излечение - 3 дня.

Очистка: удалите неотвержденный CHEM-ANCHOR с инструментов и оборудования с помощью подходящих растворителей, таких как ксилол, толуол или CHEM-CRETE BLENDED SOLVENT сразу после использования.Затвердевший материал можно удалить только механическим способом.

ХРАНЕНИЕ

Продукт можно хранить не менее двенадцати месяцев при температуре от 50 ° F до 95 ° F (от 10 ° C до 35 ° C) в неоткрытой оригинальной упаковке. Беречь от прямых солнечных лучей.

БЕЗОПАСНОСТЬ

После полного отверждения CHEM-ANCHOR физиологически безвреден. Держите смолу и отвердитель подальше от глаз, рта и кожи. Не вдыхать пары. Незастывшая смесь может вызвать раздражение кожи.Для лучшей защиты надевайте резиновые или пластиковые перчатки. В случае загрязнения немедленно сотрите смолу или отвердитель с кожи бумажными полотенцами, а затем промойте водой с мылом или моющим средством для рук. Пустые банки из-под смолы и отвердителя необходимо утилизировать в соответствии с местными городскими нормами и правилами. Ни при каких обстоятельствах нельзя использовать пустые банки для хранения еды или напитков, даже если они были тщательно вымыты. Соблюдайте все меры предосторожности, указанные на этикетках контейнера.

ГАРАНТИЯ

ОГРАНИЧЕННАЯ ГАРАНТИЯ: International Chem-Crete Inc. гарантирует, что в момент и в месте отгрузки наши материалы будут хорошего качества и будут соответствовать нашим опубликованным спецификациям, действующим на дату принятия заказа.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация, содержащаяся в данном документе, включена только в иллюстративных целях и, насколько нам известно, является точной и надежной. International Chem-Crete Inc. ни при каких обстоятельствах не несет ответственности за использование информации. Как сообщает International Chem-Crete Inc.не контролирует использование ее продуктов другими лицами, рекомендуется протестировать продукты, чтобы определить их пригодность для конкретных приложений, и / или наша информация действительна в определенных обстоятельствах. Ответственность за дизайн, применение и правильную установку каждого продукта лежит на архитекторе или инженере, подрядчике и владельце. Специалист и пользователь должны определить пригодность продукта для конкретного применения и взять на себя всю ответственность в связи с этим.AM2411.

Растворы для анкеров из смолы: Arcon Supplies

АНКЕРНЫЕ ГРУНТЫ ИЗ СМОЛЫ ДЛЯ ЗАМЕДЛЕНИЯ, АНКЕРОВКИ, КРЕПЛЕНИЯ И УДЕРЖИВАНИЯ

Химические анкерные изделия для креплений, требующих высокой прочности на вырыв.

Lokfix S25 и P25 - два быстросхватывающихся и затвердевающих полимерных раствора для фиксации болтов, шпилек, лестниц, перил, защитных ограждений и барьеров и т. Д. В бетоне, кирпичной кладке и скале / камне. Используется для быстрой фиксации стенных стяжек и балюстрад.Коррозионностойкий, с высокой прочностью на вырыв. Для использования в горизонтальном, вертикальном и перевернутом положении. Также подходит для фундаментных болтов, опорных плит, анкерных анкеров, железнодорожных путей и армирующих дюбелей.

Anchorset 300 Green и Anchorset 380 P Red - фиксирующая и затирочная смола с высокой прочностью сцепления для анкеров, винтов, стенных анкеров, стартовых стержней, знаков, кронштейнов, шпилек и удерживающих болтов. Две системы картриджей с химическим анкерным креплением идеально подходят для многоразового крепления настенной плитки и дюбелей со смесью на сопле, система одного удара.Подходит для приложений, расположенных близко к краю, потому что не расширяется, в отличие от дюбелей .

Confil Grout - это затирка на основе полиэфирной смолы, предназначенная для анкеровки анкеров в бетоне, кирпичной кладке, блочной кладке, камне и т. Д. Она бывает двух классов: текучая для горизонтального применения и тиксотропная для вертикального, потолочного и перевернутого положения. Оба они легко смешиваются, просты в использовании и поставляются в версиях со стандартным и быстрым набором. Они обладают отличной прочностью сцепления со сталью и бетоном.После отверждения они обладают высокой прочностью на сжатие, растяжение и изгиб. Применения включают в себя установку дюбелей и стартовых стержней, установку крепежных болтов для оборудования, закрепление защитных барьеров, замену корродированных стенных стяжек, крепление кабельных каналов и освещения взлетно-посадочной полосы, крепления под водой и крепление панелей на рельсовых путях, и это лишь некоторые из них. Для использования толщиной 3-12 мм.

Anchorfix 1 - это быстросохнущий анкерный клей на основе полиэстера для использования со всеми типами резьбовых стержней, стартовых стержней, анкеровки арматуры / арматуры, систем крепления, бетона и т. Д.

Sikadur 33 - это высокопрочный, быстросохнущий эпоксидный структурный клей с отличной адгезией к большинству обычных строительных материалов. Его можно использовать для анкеровки / крепления металлических и столярных изделий, таких как поручни, балюстрады, оконные рамы, дверные коробки и т. Д.

Conbextra EP - это универсальный ассортимент растворов на основе эпоксидной смолы для использования от 0,25 мм до 120 мм, используемых для ремонта мелких трещин в бетоне, станков прижимных болтов и опор мостов.

Epoxy Injection Grout - затирка на основе эпоксидной смолы низкой вязкости с шириной зазора 0. 1-10мм.

Влагостойкие анкерные растворы

Sikadur 42 HE - влагостойкая система крепления на основе эпоксидной смолы, используемая для крепления стартовых стержней, крепежных болтов, стяжных шпилек, крепежных деталей, направляющих для трещин, креплений машин и т. Д.

СМОТРИ ТАКЖЕ:

7 распространенных ошибок при установке перил, болтов и арматуры с эпоксидной смолой

Многие генеральные подрядчики уклоняются от решений для анкеровки на месте и закладных плит из-за стоимости и времени, необходимых для установки.Эпоксидные смолы становятся все более популярными, чтобы помочь управлять сроками проекта и уменьшить количество проблем с анкеровкой, поскольку точное размещение болтов не требуется во время облицовки бетона. Эпоксидную смолу можно использовать для крепления перил или крепления объектов к бетону или каменной кладке с помощью резьбовых стержней, арматуры, болтов или дюбелей, которые требуют высокопрочного и прочного соединения. Анкеровка эпоксидной смолой - доступный и простой в использовании вариант для монтажных бригад.

Существует кривая обучения использованию эпоксидной смолы, и если она не установлена ​​и не отверждена должным образом, эпоксидная смола не будет поддерживать требуемое значение нагрузки для обеспечения структурной целостности анкера.

Вот семь распространенных ошибок при закреплении эпоксидной смолы:

  1. Внешняя температура - Температура воздуха и продукта может отрицательно повлиять на правильное смешивание и отверждение эпоксидной смолы. Идеальная рабочая температура составляет 60 ° F - 72 ° F, однако, если его использовать при температуре 35 ° F, он все равно затвердеет, но может занять еще несколько часов. Под воздействием низких температур эпоксидная смола станет более вязкой и не сможет закрепиться должным образом. Важно хранить эпоксидную смолу внутри прицепа на стройплощадке или при контролируемых температурах, чтобы поддерживать требуемый температурный диапазон.
  2. Глубина и размер сверления - Каждый анкер и просверленное отверстие имеют определенную глубину и размер, обеспечивающие требуемую прочность на вырыв. Нагрузки также могут быть фактором, способствующим этому. Обычно отверстие должно быть на 1/16 - 1/4 дюйма больше диаметра анкера. Увеличение глубины отверстия значительно увеличивает растягивающую нагрузку и прочность на вырыв, которые может выдержать анкер. Потратьте время на измерение и точное просверливание отверстия - это первый шаг к гарантии того, что анкер будет поддерживать требуемое значение.
  3. Неправильная очистка - Бетонная пыль и мелкий мусор могут заблокировать анкер на всю глубину. Этот мусор и пыль могут смешиваться с эпоксидной смолой, уменьшая состав и снижая прочность на вырывание. Важно очистить каждое отверстие с помощью баллончика со сжатым воздухом и нейлоновой щетки.
  4. Стоячая вода - На стройплощадках часто встречается стоячая вода. Вода может легко заполнить пробуренную скважину, будь то естественный дождь или уборочные бригады.Просверленное отверстие должно быть сухим и чистым перед установкой эпоксидной смолы. Сначала удалите всю воду из просверленного отверстия с помощью вакуума или сжатого воздуха. После того, как просверленное отверстие высохнет, очистите отверстие, чтобы удалить оставшуюся пыль и мусор.
  5. Неправильный продукт - Выбор правильного продукта является ключом к успешному проекту. Sakrete Rapid Setting Anchoring Epoxy Не провисающие свойства делают его идеальным как для вертикального, так и для горизонтального использования. Его быстрое время схватывания позволяет использовать его с минимальным биением. Sakrete High-Strength Anchoring Epoxy Увеличенное время работы делает его более подходящим для проектов, где необходимо установить несколько анкеров, и он исключительно прочен с силой отрыва 21 500 фунтов на квадратный дюйм за 24 часа.
  6. Неправильное оборудование - Для достижения наилучших результатов убедитесь, что у вас есть правильный инструмент. Используйте пистолет для уплотнения с механической силой не менее 12: 1. Затем загрузите блок картриджа в пистолет для уплотнения. Отвинтите колпачок картриджа, снимите заглушку форсунки и прикрепите форсунку статического смесителя.Выдавите смешанную эпоксидную пасту на кусок подручного материала до получения однородного цвета, затем выдавите эпоксидную смолу в предварительно очищенное просверленное отверстие. В течение пяти минут после нанесения эпоксидной смолы вставьте анкер на дно отверстия, вращая по часовой стрелке.
  7. Время отверждения - Время отверждения клея может варьироваться от четырех до 48 часов, поэтому важно не трогать, не затягивать и не нагружать анкер до его полного отверждения. Установщики обычно предполагают время отверждения эпоксидной смолы.Время отверждения эпоксидной смолы для быстрого закрепления Sakrete до предельной прочности составляет 10 часов при 75 ° F и 8 часов при 110 ° F, в то время как время отверждения смолы Sakrete High Strength Anchoring Epoxy до максимальной прочности составляет 24 часа. Важно проверить рекомендованное производителем время отверждения эпоксидной смолы, чтобы точно спланировать и подготовить сроки проекта с учетом времени отверждения.


Как правило, эпоксидные смолы могут использоваться при более высоких температурах и имеют более продолжительное рабочее время, чем традиционные методы, что позволяет им быть более щадящими.Хотите испытать эпоксидную смолу на следующей работе? Узнайте больше о Sakrete Rapid Setting Anchoring Epoxy и Sakrete High Strength Anchoring Epoxy здесь.





Назад в блог

Новые требования Кодекса ACI для установки клеевых анкеров в бетон

Возможно, вы без проблем устанавливали клеевые анкеры в течение 20 лет.И вы можете без проблем установить анкеры еще на 20 лет. Однако новые требования Кодекса ACI 318 сделают установку якорей немного более сложной. ACI 318-11 требует, чтобы «Анкеры устанавливались квалифицированным персоналом в соответствии с контрактной документацией» и «Установка клеевых анкеров должна выполняться персоналом, обученным установке клеевых анкеров».

Комментарий в этом разделе обсуждает как монтируемые на месте, так и послеустановленные анкеры, но оставляет неясным определение квалифицированного персонала и то, применимо ли оно ко всем анкерам.Далее в документе ACI поясняет, что «Установка клеевых анкеров горизонтально или вверх с наклоном для поддержки устойчивых растягивающих нагрузок должна выполняться персоналом, сертифицированным в соответствии с применимой программой сертификации».

Готовы ли вы пройти квалификацию? Вы готовы пройти сертификацию? Сертификация клеевых анкеров Американского института бетона (ACI) и Института арматурной стали (CRSI) - это двухдневная программа, которая стоит около 500 долларов США на человека плюс любые дорожные расходы.Подрядчикам необходимо будет решить, сколько рабочих должно пройти квалификацию или сертификацию. Важный фактор при выборе рабочих - будь то штатные или сезонные сотрудники - повлияет на ваши долгосрочные затраты на сертификацию. Кроме того, найти ближайшую к вам программу сертификации ACI-CRSI может быть непросто, поскольку в настоящее время в Соединенных Штатах запланировано лишь несколько учебных и тестовых сессий на оставшуюся часть 2013 года.

Следующая информация поможет подрядчикам решить, как выполнять эти новые требования к анкерам.

Требования к сертификации

Программа сертификации установки клеевых анкеров ACI-CRSI требует, чтобы установщики анкеров продемонстрировали способность читать, понимать и выполнять инструкции по правильной установке клеевых анкеров в бетон. Чтобы продемонстрировать эту способность, они должны:

  • Сдать 90-минутный закрытый письменный экзамен, состоящий из 75 вопросов с несколькими вариантами ответов, и
  • Пройдите проверку эффективности, успешно установив клеевые анкеры в вертикальном нижнем и вертикальном положениях вверх.

Установщики должны проходить повторную аттестацию каждые пять лет после успешной сдачи письменных экзаменов и экзаменов по производительности.

Установщик должен обладать знаниями и способностями в нескольких областях, включая следующие:

  • Понимание соответствующих условий на строительной площадке для правильного выбора процедур установки в соответствии с инструкциями производителя клеевых анкеров
  • Понимание инструкций производителя и использование надлежащих процедур, последовательности и инструментов для очистки отверстий, в которые устанавливаются анкеры
  • Правильный выбор и сборка оборудования для впрыска клея
  • Впрыскивание клея на нужную глубину в отверстия с различной ориентацией
  • Определение сроков установки и позиционирования анкерных элементов
  • Знать, как защитить резьбу анкера от загрязнения клеем
  • Защита анкерных элементов от нагрузки или перемещения во время отверждения клея

Вопросы, уже заданные подрядчиками

На какие проекты требуются сертифицированные установщики?

Чтобы определить, требуются ли для проекта сертифицированные установщики, проверьте структурные примечания, обычно лист S1 чертежей, чтобы узнать, указаны ли в критериях проектирования ACI 318-11 или IBC 2012.Если какой-либо из этих документов присутствует в списке, согласно контрактным документам требуется сертификация установщика. Таким образом, они могут быть реализованы.

Зарегистрированный инженер (EOR), однако, может добавить формулировку в спецификации или в примечания к конструкции, которые также требуют наличия сертифицированных установщиков клеевых анкеров в качестве особого требования.

Кто контролирует это требование сертификации?

Теоретически это должна быть Независимая испытательная лаборатория (ITL) и EOR, потому что ACI 318-11 требует непрерывной проверки, как показано ниже. Запрещается сверление и установка клеевых анкеров, если инспектор не соблюдает процедуры установщиков. Инспектор должен составить отчет для МУН для этих якорных сооружений, и, таким образом, МУН также будет задействован.

Эти требования кратко изложены ниже в Разделе D.9.2.4 ACI 318-11.

«Клейкие анкеры, установленные в горизонтальной или восходящей ориентации, чтобы выдерживать постоянные растягивающие нагрузки, должны постоянно проверяться во время установки инспектором, специально утвержденным для этой цели должностным лицом по строительству.Специальный инспектор должен предоставить лицензированному специалисту по проектированию и строительному чиновнику отчет о том, что работа, описанная в отчете, была выполнена, и что использованные материалы и используемые процедуры установки соответствуют утвержденным контрактным документам и Печатным инструкциям производителя по установке (MPII). . »

Все ли клеевые анкеры требуют сертифицированного установщика?

№. Как указано выше, только клеевые анкеры, установленные горизонтально или наклонно вверх, чтобы выдерживать постоянные растягивающие нагрузки, требуют наличия сертифицированного установщика.Клейкие анкеры, устанавливаемые вертикально вниз, например, при отсутствии дюбеля для стены или колонны, не требуют наличия сертифицированного установщика. Если клеевой анкер устанавливается горизонтально на срез, сертифицированный монтажник не требуется, поскольку этот анкер не выдерживает длительных растягивающих нагрузок. Однако только EOR смогут принять такое решение, и они могут не захотеть принимать решение. Таким образом, подрядчикам следует рассмотреть возможность использования сертифицированного установщика для всех горизонтальных или наклонных вверх клеевых анкеров.

Могут ли рабочие устанавливать анкеры способом, отличным от указанного в MPII?

Да, но подрядчик должен получить разрешение перед установкой анкеров. Прочтите MPII и определите, нужно ли вам или вы хотите сделать что-нибудь по-другому.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
