Азбука диагноста. Π¨ΠΈΠ½Π° K-line. ΠžΠ±ΡƒΡ‡Π΅Π½ΠΈΠ΅ диагностикС систСм VAG.

ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‰ΠΈΠΉ диагност Π΄ΠΎΠ»ΠΆΠ΅Π½ Π·Π½Π°Ρ‚ΡŒ Ρ‡Ρ‚ΠΎ-Ρ‚Π°ΠΊΠΎΠ΅ шина K-Line ΠΈ сСгодня, Π½Π°Π²Π΅Ρ€Π½ΠΎΠ΅, Π½ΠΈΠΊΠΎΠ³ΠΎ ΡƒΠΆΠ΅ Π½Π΅ ΡƒΠ΄ΠΈΠ²ΠΈΡ‚ΡŒ ΡƒΡ‚Π²Π΅Ρ€ΠΆΠ΄Π΅Π½ΠΈΠ΅ΠΌ,Β  Ρ‡Ρ‚ΠΎ диагностика систСм автомобиля производства  ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Π΄ΠΎ 2007 Π³ΠΎΠ΄Π°Β  происходит ΠΏΠΎ K-Line. ВсС ΡΠ»Ρ‹ΡˆΠ°Π»ΠΈ, Ρ‡ΠΈΡ‚Π°Π»ΠΈ, диагностировали, ΠΊΠΎΡ€ΠΎΡ‡Π΅ говоря –Β  Β«ΠΏΠ»Π°Π²Π°Π»ΠΈ, Π·Π½Π°Π΅ΠΌΒ». Π’Π΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ я всСгда Π½Π°Ρ‡ΠΈΠ½Π°ΡŽ свой курс ΠΈΠΌΠ΅Π½Π½ΠΎ с этой Ρ‚Π΅ΠΌΡ‹. ΠŸΠΎΡ‡Π΅ΠΌΡƒ? Π›ΠΎΠ³ΠΈΠΊΠ° построСния шин Π² VAG Group ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Π°, ΠΈ Ссли Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹ K-Line, Ρ‚ΠΎ Π² Π±ΡƒΠ΄ΡƒΡ‰Π΅ΠΌ Π±ΡƒΠ΄Π΅Ρ‚ Π³ΠΎΡ€Π°Π·Π΄ΠΎ Π»Π΅Π³Ρ‡Π΅ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡΒ  с Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ Π±ΠΎΠ»Π΅Π΅ соврСмСнными  ΠΈΒ  скоростными  шинами ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π΄Π°Π½Π½Ρ‹Ρ….

Π˜Ρ‚Π°ΠΊ:Β  K-line – диагностичСская шина, с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ происходит ΠΎΠ±ΠΌΠ΅Π½ Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ управлСния ΠΈ диагностичСским ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ.Β  Π‘ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΠ³ΠΎ –Β  Π΄ΠΎ появлСния шин CAN ΠΎΠ½Π° использовалась для ΠΎΠ±ΠΌΠ΅Π½Π° Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ.

Рис.1 Диагностика Ρ‡Π΅Ρ€Π΅Π· К-линию, схСма соСдинСния.

Π‘Π»ΠΎΠΊ управлСния Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ, являясь всСгда ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ Π±Π»ΠΎΠΊΠΎΠΌ Π² Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅, всСгда ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ ΠΊ К-Π»ΠΈΠ½ΠΈΠΈ. ΠŸΡ€ΠΈ Π±ΠΎΠ»Π΅Π΅ старых систСмах ΠΏΠΎΡ‡Ρ‚ΠΈ всС Π±Π»ΠΎΠΊΠΈ управлСния ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ ΠΊ К-Π»ΠΈΠ½ΠΈΠΈ. Если  Π² Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ Π½Π΅ Ρ€Π΅Π°Π»ΠΈΠ·ΠΎΠ²Π°Π½Π° диагностика ΠΏΠΎ CAN шинС, Ρ‚ΠΎ ΠΎΠ±Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ ΠΊ Π±Π»ΠΎΠΊΠ°ΠΌ происходит ΠΏΠΎ К-Π»ΠΈΠ½ΠΈΠΈ;Β  Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎ этой Π»ΠΈΠ½ΠΈΠΈ происходит ΠΎΠ±Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΏΠΎ ΠΏΡ€ΠΎΡ‚ΠΎΠΊΠΎΠ»Ρƒ EOBD. Π’ соврСмСнных концСпциях автомобилСстроСния К-линия отсутствуСт.

Рис.2 Диагностика Ρ‡Π΅Ρ€Π΅Π· К-линию, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ ΠΊΠΎΠΌΠΌΡƒΠ½ΠΈΠΊΠ°Ρ†ΠΈΠΈ.

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ К-Π»ΠΈΠ½ΠΈΠΈ Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² создании Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ управлСния ΠΏΠ°ΠΊΠ΅Ρ‚ΠΎΠ² ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠΎΠ², Ρ„ΠΎΡ€ΠΌΠΈΡ€ΡƒΠ΅ΠΌΡ‹Ρ…Β  Π½Π° основС Β ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ° замыкания Π½Π° массу  сигнала с ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½ΠΎΠΉ частотой ΠΈ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ. НапряТСниС Π² К-Π»ΠΈΠ½ΠΈΠΈΒ  Ρ€Π°Π²Π½ΠΎ 12Π’ ΠΈ подаётся Π² ΡˆΠΈΠ½Ρƒ Ρ‡Π΅Ρ€Π΅Π· рСзистор, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‰ΠΈΠΉ бСзопасно Π·Π°ΠΌΡ‹ΠΊΠ°Ρ‚ΡŒ Π΅Ρ‘ Π½Π° массу.Β  На рис. 2Β  ΠΏΡ€ΠΈΠ²Π΅Π΄Ρ‘Π½ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ возмоТности ΠΎΠ±ΠΌΠ΅Π½Π° Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ сканСром ΠΈ Π±Π»ΠΎΠΊΠΎΠΌ управлСния Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ, для ΠΎΡ‚ΠΏΡ€Π°Π²ΠΊΠΈ запроса Π² Π±Π»ΠΎΠΊ сканСр  Π·Π°ΠΌΡ‹ΠΊΠ°Π΅Ρ‚ с ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½ΠΎΠΉ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ встроСнный ΠΊΠ»ΡŽΡ‡ Π½Π° массу.Β  Π’ ΠΎΡ‚Π²Π΅Ρ‚ Π±Π»ΠΎΠΊ управлСния Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌΒ  Ρ„ΠΎΡ€ΠΌΠΈΡ€ΡƒΠ΅Ρ‚ ΠΎΡ‚Π²Π΅Ρ‚ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ Π½Π° массу собствСнного встроСнного ΠΊΠ»ΡŽΡ‡Π°.

Рис.3 Диагностика Ρ‡Π΅Ρ€Π΅Π· К-линию,   сигнал ΠΏΡ€ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌ Π·Π°ΠΆΠΈΠ³Π°Π½ΠΈΠΈ.

ΠŸΡ€ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌ Π·Π°ΠΆΠΈΠ³Π°Π½ΠΈΠΈ ΠΈΠ»ΠΈ Π² спящСм Ρ€Π΅ΠΆΠΈΠΌΠ΅ напряТСниС Π² К-Π»ΠΈΠ½ΠΈΠΈ Ρ€Π°Π²Π½ΠΎ 0 Π’.

Рис.4 Диагностика Ρ‡Π΅Ρ€Π΅Π· К-линию, сигнал ΠΏΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌ Π·Π°ΠΆΠΈΠ³Π°Π½ΠΈΠΈ.

ΠŸΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ заТигания Π±Π»ΠΎΠΊ управлСния Ρ‡Π΅Ρ€Π΅Π· рСзистор ΠΏΠΎΠ΄Π°Ρ‘Ρ‚ Π² ΡˆΠΈΠ½Ρƒ напряТСниС 12Π’, ΠΏΡ€ΠΈ этом Π½ΠΈΠΊΠ°ΠΊΠΎΠΉ активности Π² шинС Π½Π΅ происходит.

Β

Рис. 5 Диагностика Ρ‡Π΅Ρ€Π΅Π· К-линию,Β  процСсс ΠΎΠ±ΠΌΠ΅Π½Π° Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ сканСром ΠΈ Π±Π»ΠΎΠΊΠΎΠΌ управлСния.

Π‘ΠΊΠ°Π½Π΅Ρ€ посылаСт ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½ΡƒΡŽ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠΎΠ², Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π·Π°ΡˆΠΈΡ„Ρ€ΠΎΠ²Π°Π½ адрСс ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° управлСния, Π² К-линию. ВсС Π±Π»ΠΎΠΊΠΈ Π½Π° Π»ΠΈΠ½ΠΈΠΈ ΠΏΠΎΠ»ΡƒΡ‡Π°ΡŽΡ‚ эту ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ, Π½ΠΎ ΠΎΡ‚Π²Π΅Ρ‡Π°Π΅Ρ‚ Ρ‚ΠΎΡ‚ Π±Π»ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ запрос.

Рис. 6  Диагностика Ρ‡Π΅Ρ€Π΅Π· К-линию, Π±Π»ΠΎΠΊ Π½Π΅ ΠΎΡ‚Π²Π΅Ρ‡Π°Π΅Ρ‚ Π½Π° запрос сканСра.

Π‘ΠΊΠ°Π½Π΅Ρ€ отправляСт запрос ΠΏΠΎ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌΡƒ адрСсу Π² ΡˆΠΈΠ½Ρƒ; всС Π±Π»ΠΎΠΊΠΈ Π½Π° Π»ΠΈΠ½ΠΈΠΈ ΠΏΠΎΠ»ΡƒΡ‡Π°ΡŽΡ‚ эту ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ, Π½ΠΎ искомый Π±Π»ΠΎΠΊ Π½Π° запрос Π½Π΅ ΠΎΡ‚Π²Π΅Ρ‡Π°Π΅Ρ‚. Запрос повторяСтся;Β  ΠΏΡ€ΠΈ отсутствии ΠΎΡ‚Π²Π΅Ρ‚Π° сканСр Ρ„ΠΎΡ€ΠΌΠΈΡ€ΡƒΠ΅Ρ‚ сообщСниС ΠΎΠ± отсутствии ΠΎΡ‚Π²Π΅Ρ‚Π° ΠΎΡ‚ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° ΠΈΠ»ΠΈ отсутствии Π΅Π³ΠΎ Π² Π΄Π°Π½Π½ΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅.

Достаточно часто встрСчаСмая Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΊΠΎΠ½Ρ†Π΅Ρ€Π½Π° VAG – отсутствиС  связи со всСми установлСнными Π½Π° Π°\ΠΌ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ. Рассмотрим ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ этот  случай  для Π±ΠΎΠ»Π΅Π΅ Π΄Π΅Ρ‚Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Π°Π½Π°Π»ΠΈΠ·Π° ΠΏΡ€ΠΈΡ‡ΠΈΠ½ Π΄Π°Π½Π½ΠΎΠΉ нСисправности ΠΈ обсудим ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½Ρ‹ΠΉ Π°Π»Π³ΠΎΡ€ΠΈΡ‚ΠΌ дСйствий для Π΅Ρ‘ Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ:

1.Β Β Β

ВсСгда провСряСм Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ питания Π½Π° диагностичСском Ρ€Π°Π·ΡŠΡ‘ΠΌΠ΅.

Β Π― всСгда Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΡŒ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ схСму; сразу ΠΏΡ€Π΅Π΄ΡƒΠΏΡ€Π΅ΠΆΠ΄Π°ΡŽ: Π½Π΅Ρ‚ нСобходимости Π·Π°ΠΏΠΎΠΌΠΈΠ½Π°Ρ‚ΡŒ Ρ„Ρ€Π°Π³ΠΌΠ΅Π½Ρ‚Ρ‹ схСм, Π° Ρ‚Π΅ΠΌ Π±ΠΎΠ»Π΅Π΅ Ρ†Π²Π΅Ρ‚Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² – ΠΎΠ½ΠΈ ΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² зависимости ΠΎΡ‚ Π³ΠΎΠ΄Π° выпуска Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ!

Рис. 7Β  Π€Ρ€Π°Π³ΠΌΠ΅Π½Ρ‚ элСктросхСмы диагностичСского Ρ€Π°Π·ΡŠΡ‘ΠΌΠ°Β  автомобиля VWPassat.

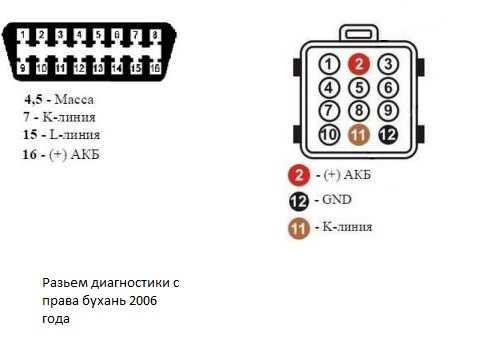

Π’Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠ·ΡƒΡ‡Π°Π΅ΠΌ схСму:Β  Π’16Β  – это  диагностичСский Ρ€Π°Π·ΡŠΡ‘ΠΌ (это ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½ΠΎ для всСх ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ ΠΈ Π³ΠΎΠ΄ΠΎΠ²). На Π½Π΅Π³ΠΎ ΠΏΡ€ΠΈΡ…ΠΎΠ΄ΠΈΡ‚ Π΄Π²Π° «плюса» Β (ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ 16 ΠΈ 1),Β  Π΄Π²Π΅ «массы»  (ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ 4 ΠΈ 5), K-линия (ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ 7) ΠΈ шина CAN ( ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ 14 ΠΈ 6) ,ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠΌ Π·Π°ΠΆΠΈΠ³Π°Π½ΠΈΠΈ Π½Π° диагностичСском Ρ€Π°Π·ΡŠΡ‘ΠΌΠ΅ всСгда Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Π΄Π²Π° «плюса» ΠΈ Π΄Π²Π° «минуса». Π­Ρ‚ΠΎ всё??? НСт! Если Π²Ρ‹ Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Β Ρ‡ΠΈΡ‚Π°Π»ΠΈ Β Π²ΠΏΠ»ΠΎΡ‚ΡŒΒ  Π΄ΠΎ этого мСста – Ρ‚ΠΎ ΡƒΠ²Π΅Ρ€Π΅Π½Ρ‹, Ρ‡Ρ‚ΠΎ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΠΎΡΠ²ΠΈΡ‚ΡŒΡΡ Π΅Ρ‰Ρ‘ ΠΎΠ΄Π½ΠΎ напряТСниС,Β  Π° ΠΈΠΌΠ΅Π½Π½ΠΎ:Β  Π½Π° K-Π»ΠΈΠ½ΠΈΠΈ (ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ 7)Β  Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΠΎΡΠ²ΠΈΡ‚ΡŒΡΡ напряТСниС Π±ΠΎΡ€Ρ‚ΠΎΠ²ΠΎΠΉ сСти!!!! Волько Ρ‚Π°ΠΊ!!!Β  ИнС ΠΊΠ°ΠΊ ΠΈΠ½Π°Ρ‡Π΅! Если Π½Π° K-Π»ΠΈΠ½ΠΈΠΈ Π½Π΅Ρ‚ напряТСния, Ρ€Π°Π²Π½ΠΎΠ³ΠΎ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ Π±ΠΎΡ€Ρ‚ΠΎΠ²ΠΎΠΉ сСти – Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒ ΠΎΠΏΡ€Π°ΡˆΠΈΠ²Π°Ρ‚ΡŒΡΡ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚!!!

ΠŸΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ отсутствия питания Π½Π° K-Π»ΠΈΠ½ΠΈΠΈ:

1.Β Β Β

ΠžΠ±Ρ€Ρ‹Π² ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Π’ этом случаС согласно схСмС Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ ΠΎΡ‚ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² (Ρ€Π°Π·ΡŠΡ‘ΠΌ 32Π°, 25-ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚)Β  Π΄ΠΎ диагностичСского Ρ€Π°Π·ΡŠΡ‘ΠΌΠ°.Β  ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π»ΠΈ ΠΏΡ€ΠΎΠ·Π²Π°Π½ΠΈΠ²Π°Ρ‚ΡŒ ΠΎΡ‚ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²? ВовсС Π½Π΅Ρ‚ – Ссли ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π½Π° схСму, Ρ‚ΠΎ ΡƒΠ²ΠΈΠ΄ΠΈΠΌ Ρ‚ΠΎΡ‡ΠΊΡƒ соСдинСния K-Π»ΠΈΠ½ΠΈΠΈΒ  А76. Π­Ρ‚ΠΎ Ρ‚ΠΎΡ‡ΠΊΠ° ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠ΅ΠΉ ΠΈ диагностичСским Ρ€Π°Π·ΡŠΡ‘ΠΌΠΎΠΌ, ΠΎΡ‚ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΈΠ΄ΡƒΡ‚ соСдинСния с Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ.Β  МоТно ΠΏΡ€ΠΎΠ·Π²ΠΎΠ½ΠΈΡ‚ΡŒ ΡˆΠΈΠ½Ρƒ ΠΎΡ‚ любого ΡƒΠ΄ΠΎΠ±Π½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ°, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ Π΅ΡΡ‚ΡŒ свободный доступ.Β

2.Β Β Β

ΠŸΡ€ΠΎΠ²ΠΎΠ΄ K-Π»ΠΈΠ½ΠΈΠΈ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ Π½Π° массу.

Π’ этом случаС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ прозваниваСтся Π½Π°Β  Π²Π΅Ρ€ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ замыкания массу.

3.Β Β Β

 Один ΠΈΠ· Π±Π»ΠΎΠΊΠΎΠ² управлСния, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… ΠΊ K-Π»ΠΈΠ½ΠΈΠΈ, Π΅Ρ‘ Β«Π·Π°Π²Π΅ΡˆΠΈΠ²Π°Π΅Ρ‚Β».

Π‘Ρ‹Π²Π°ΡŽΡ‚ случаи, ΠΊΠΎΠ³Π΄Π° Π½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ K-Π»ΠΈΠ½ΠΈΠΈΒ  ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒΡΡ Π΄Π°ΠΆΠ΅ Π½Π΅ΠΊΠΎΠ΅ напряТСниС,Β  Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ Β 7 Π’. ΠŸΡ€ΠΎΠ²ΠΎΠ΄ Π½Π΅ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚ Π½Π° массу, Π½ΠΎ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒ Β Π½Π΅ ΠΎΠΏΡ€Π°ΡˆΠΈΠ²Π°Π΅Ρ‚ΡΡ. Π’ случаях 2 ΠΈ 3 диагноста-элСктрика ΠΆΠ΄Π΅Ρ‚ интСрСсная ΠΈ ΡƒΠ²Π»Π΅ΠΊΠ°Ρ‚Π΅Π»ΡŒΠ½Π°Ρ Ρ€Π°Π±ΠΎΡ‚Π°: придётся ΠΏΠΎ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΠΈ Π΄ΠΎΠ±ΠΈΡ€Π°Ρ‚ΡŒΡΡ Π΄ΠΎ всСх Π±Π»ΠΎΠΊΠΎΠ², ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… ΠΊ K-Π»ΠΈΠ½ΠΈΠΈ ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΈΡ… ΠΎΡ‚ Π½Π΅Ρ‘, прозванивая  ΠΏΡ€ΠΈ этом ΠΏΡ€ΠΎΠ²ΠΎΠ΄ Π½Π° Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΈ отсутствиС замыкания Π½Π° массу.Β  ΠŸΠΎΠ½ΡΡ‚Π½ΠΎ, Ρ‡Ρ‚ΠΎ Π² этом случаС ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ нСкая природная лСнь ΠΈ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ ΠΌΡ‹ΡΠ»ΠΈΡ‚ΡŒ: Π² ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ смотрим, Ρ‡Ρ‚ΠΎ установлСно Β«Π½Π΅ΡˆΡ‚Π°Ρ‚Π½ΠΎΠ΅Β»:Β  Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅Β  часто K-линию Β«Π·Π°Π²Π΅ΡˆΠΈΠ²Π°ΡŽΡ‚Β» Π½Π΅ΡˆΡ‚Π°Ρ‚Π½Ρ‹Π΅ ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠ»Ρ‹. Π’ΡΡ‚Ρ€Π΅Ρ‡Π°Π»ΠΈΡΡŒ ΠΈ Ρ‚Π°ΠΊΠΈΠ΅Β  случаи, ΠΊΠΎΠ³Π΄Π° ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ сторонних ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² Π±Ρ€Π°Π»ΠΈ с K-Π»ΠΈΠ½ΠΈΠΈ, путая Π΅Π³ΠΎ с ΠΊΠ»Π΅ΠΌΠΌΠΎΠΉ 15! Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ этап: Π±Π»ΠΎΠΊΠΈ, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ Π»Π΅Π³Ρ‡Π΅ всСго Π΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ. На Π²Ρ‚ΠΎΡ€ΠΎΠΌ мСстС послС Π½Π΅ΡˆΡ‚Π°Ρ‚Π½ΠΎΠ³ΠΎ оборудования стоит ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ ΡˆΡ‚Π°Ρ‚Π½Ρ‹ΠΉ ΠΈ Π·Π°ΠΊΠΎΠ½Π½ΠΎ установлСнный Π±Π»ΠΎΠΊ ABS. Ну ΠΈ Ρ‚Π°ΠΊ Π΄Π°Π»Π΅Π΅, Π΄ΠΎ самого труднодоступного Π±Π»ΠΎΠΊΠ°, ΠΏΠΎΠΊΠ° Π½Π΅ Π½Π°ΠΉΠ΄Π΅ΠΌ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ. Π’ любом случаС: Β ΠΊΠΎΠ³Π΄Π° ΠΌΡ‹ сталкиваСмся с Ρ‚Π°ΠΊΠΎΠ³ΠΎ Ρ€ΠΎΠ΄Π° Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒΡŽ – Π½Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎΒ  ΠΌΠΎΡ€Π°Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒΡΡ самим ΠΊ тяТёлой Ρ€Π°Π±ΠΎΡ‚Π΅,Β  ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ Π²Π»Π°Π΄Π΅Π»ΡŒΡ†Π° автомобиля ΠΊ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ расходам ΠΈ Π½Π°Π΄Π΅ΡΡ‚ΡŒΡΡ Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Ρ‘Π½Π½ΠΎΠ΅ Π²Π΅Π·Π΅Π½ΠΈΠ΅ Π² поискС Β«Π²ΠΈΠ½ΠΎΠ²Π½ΠΎΠ³ΠΎΒ» Π±Π»ΠΎΠΊΠ°.

ΠžΡ‡Π΅Π½ΡŒ часто Ρƒ мСня ΡΠΏΡ€Π°ΡˆΠΈΠ²Π°ΡŽΡ‚ – Ρ‡Ρ‚ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ, Ссли Π²Π»Π°Π΄Π΅Π»ΡŒΡ†Ρƒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ нСисправности Π² Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅, Π½ΠΎ ΠΎΠ½ Π½Π΅ Π³ΠΎΡ‚ΠΎΠ² ΠΎΠΏΠ»Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎ поиску нСисправности ΡˆΠΈΠ½Ρ‹? ОсобСнно ΠΊΠΎΠ³Π΄Π° послС этого поиска понадобится Π·Π°ΠΌΠ΅Π½Π° дорогостоящСго Π±Π»ΠΎΠΊΠ°, вСдь ΠΏΠΎ мнСнию Π²Π»Π°Π΄Π΅Π»ΡŒΡ†Π° всякиС ABS, AIR BAG ΠΈ прочая Β«Π΅Ρ€ΡƒΠ½Π΄Π°Β» ΠΏΡ€ΠΈΠ΄ΡƒΠΌΠ°Π½Π° лишь  для удороТания автомобиля ΠΈ Β«Π½Π° ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ Π½Π΅ влияСт».Β  Π’ Ρ‚Π°ΠΊΠΎΠΌ случаС Ρ‚ΠΎΠΆΠ΅ Π΅ΡΡ‚ΡŒ шанс ΠΏΠΎΠΌΠΎΡ‡ΡŒ – ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒΡΡ ΠΊ Π±Π»ΠΎΠΊΡƒ управлСния двигатСля, минуя всС ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ, Β«Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽΒ».Β  ВозвращаСмся ΠΊ схСмС:

Рис. 8Β  Π€Ρ€Π°Π³ΠΌΠ΅Π½Ρ‚ элСктросхСмы ΠΏΠ°Π½Π΅Π»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² автомобиля VW Passat.

Β Π’Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ смотрим Π½Π° схСму! Π‘ диагностичСского Ρ€Π°Π·ΡŠΡ‘ΠΌΠ° Π’16 ΠΏΡ€ΠΎΠ²ΠΎΠ΄ K-Π»ΠΈΠ½ΠΈΠΈ ΠΏΡ€ΠΈΡ…ΠΎΠ΄ΠΈΡ‚ Π½Π° Ρ€Π°Π·ΡŠΡ‘ΠΌ Π’32Π°/25-ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ (синий 32-Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΡ‘ΠΌ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²), Π° Π²Ρ‹Ρ…ΠΎΠ΄ΠΈΡ‚ с Ρ€Π°Π·ΡŠΡ‘ΠΌΠ° Π’32b/5-ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ (Π·Π΅Π»Ρ‘Π½Ρ‹ΠΉ 32-Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ Ρ€Π°Π·ΡŠΡ‘ΠΌ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²).

Рис.9 Β Π€Ρ€Π°Π³ΠΌΠ΅Π½Ρ‚ элСктросхСмы Β ΠΏΠ°Π½Π΅Π»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² автомобиля VWPassat.

Для самопровСрки ΠΎΡ‚ΠΊΡ€Ρ‹Π²Π°Π΅ΠΌ схСму Π±Π»ΠΎΠΊΠ° управлСния двигатСля:

Рис. 10Β  Π€Ρ€Π°Π³ΠΌΠ΅Π½Ρ‚ элСктросхСмы Π±Π»ΠΎΠΊΠ° управлСния Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ VWPassat.

Π’Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ смотрим:Β  K-линия присутствуСт Π½Π° Ρ€Π°Π·ΡŠΡ‘ΠΌΠ΅ Π’121/43-ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ ΠΈ Ρ‡Π΅Ρ€Π΅Π· ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ€Π°Π·ΡŠΡ‘ΠΌ Π’10d/1-ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Β  – ΠΏΠΎΠΏΠ°Π΄Π°Π΅Ρ‚ Π² панСль ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², Ρ€Π°Π·ΡŠΡ‘ΠΌ T32b/5-ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚:

Рис. 11Β  Π€Ρ€Π°Π³ΠΌΠ΅Π½Ρ‚ элСктросхСмы ΠΏΠ°Π½Π΅Π»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² автомобиля VWPassat.

ΠœΡ‹ Π½Π΅ ошиблись.Β  Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΌΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ, минуя всС Π±Π»ΠΎΠΊΠΈ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Π΅ ΠΊ K-Π»ΠΈΠ½ΠΈΠΈ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒΡΡ ΠΊ Π±Π»ΠΎΠΊΡƒ управлСния Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ ΠΈ Π΅Π³ΠΎ ΠΏΡ€ΠΎΠ΄ΠΈΠ°Π³Π½ΠΎΡΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ. Π£ нас Π΅ΡΡ‚ΡŒ нСсколько Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ²:

1.Β Β Β

Π‘Π½ΡΡ‚ΡŒ Ρ€Π°Π·ΡŠΡ‘ΠΌΡ‹ с ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ 25Β  Π² синСм Ρ€Π°Π·ΡŠΡ‘ΠΌΠ΅Β  с ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠΌ 5 Π² Π·Π΅Π»Π΅Π½ΠΎΠΌ Ρ€Π°Π·ΡŠΡ‘ΠΌΠ΅. Π­Ρ‚ΠΎΠΉ манипуляциСй ΠΌΡ‹ Β«ΡƒΠ±ΠΈΠ²Π°Π΅ΠΌ Π΄Π²ΡƒΡ… Π·Π°ΠΉΡ†Π΅Π²Β»: ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡΡ Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ ΠΊ Π±Π»ΠΎΠΊΡƒ двигатСля ΠΈ  провСряСм ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΡŽ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² Π½Π° ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚ причастности ΠΊ «завСшиванию» Π΄Ρ€ΡƒΠ³ΠΈΡ… Π±Π»ΠΎΠΊΠΎΠ².

2.Β Β Β

Π”ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ Π΄ΠΎ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° Π’10d/1-ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ (ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ синим Ρ†Π²Π΅Ρ‚ΠΎΠΌ Π½Π° рисункС). Π­Ρ‚ΠΎΡ‚ случай ΠΏΡ€ΠΈΠ³ΠΎΠ΄Π΅Π½, Β ΠΊΠΎΠ³Π΄Π° Π½Π°ΠΌ Π½Π΅Ρ‚ нСобходимости ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠ°Ρ‚ΡŒ поиск «завСшивания» Π»ΠΈΠ½ΠΈΠΈ диагностики.

Π’ Π½Π°Ρ‡Π°Π»Π΅ Ρ€Π°Π·Π³ΠΎΠ²ΠΎΡ€Π° я ΡƒΠΏΠΎΠΌΠΈΠ½Π°Π», Ρ‡Ρ‚ΠΎ K-линия слуТит Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для диагностики, Π½ΠΎ ΠΈ для ΠΎΠ±ΠΌΠ΅Π½Π° Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ – Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ осущСствляСт связь ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠΎΠΌ управлСния Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ ΠΈ ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€ΠΎΠΌΒ  (ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π½ Π² ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΡŽ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²). Β Π”Π°Π½Π½Ρ‹ΠΉ ΠΎΠ±ΠΌΠ΅Π½ Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Β  ΠΏΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ΡŒΒ  ΠΊΠ°ΠΊ ΠΏΠΎ ΠΊ-Π»ΠΈΠ½ΠΈΠΈ, Ρ‚Π°ΠΊ ΠΈ ΠΏΠΎ шинС CAN.Β  Бамая простая схСма ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€Π° выглядит ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ‚Π°ΠΊ:

1.Β Β Β

ΠšΠ»ΡŽΡ‡ заТигания с  ΠΈΠ½Ρ‚Π΅Π³Ρ€ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΌ Ρ‡ΠΈΠΏΠΎΠΌ. Π§ΠΈΠΏ Π·Π°ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠΈΡ€ΠΎΠ²Π°Π½ ΠΏΠΎΠ΄ свой Π±Π»ΠΎΠΊ (комбинация ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²), ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ распознаёт ΠΊΠ»ΡŽΡ‡ ΠΊΠ°ΠΊΒ  «свой/Ρ‡ΡƒΠΆΠΎΠΉΒ». ΠŸΡ€ΠΈ Π·Π°ΠΌΠ΅Π½Π΅ ΠΊΠ»ΡŽΡ‡Π° ΠΈΠ»ΠΈ Ρ‡ΠΈΠΏΠ°, Π΅Π³ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π°Π΄Π°ΠΏΡ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΊ Π±Π»ΠΎΠΊΡƒ ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€Π° (Π² составС ΠΏΠ°Π½Π΅Π»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²).

2.Β Β Β

Π’ΠΎΠ·Π»Π΅ Π·Π°ΠΌΠΊΠ° заТигания находится ΡΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‰Π°Ρ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°, которая физичСски (ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ) связана с Π±Π»ΠΎΠΊΠΎΠΌ ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€Π° (Π² составС ΠΏΠ°Π½Π΅Π»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²). Π’ ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ заТигания ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ° считываСт ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ с ΠΊΠ»ΡŽΡ‡Π° ΠΈ отправляСт Π΅Ρ‘ Π±Π»ΠΎΠΊΡƒ ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€Π° (Π² составС ΠΏΠ°Π½Π΅Π»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²).

3.Β Β Β

Π‘Π»ΠΎΠΊ ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€Π° ( Π² составС ΠΏΠ°Π½Π΅Π»ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²),Β  ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΎΠ±Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎ ΠΊΠ»ΡŽΡ‡Π΅ («свой/Ρ‡ΡƒΠΆΠΎΠΉΒ») ΠΈ ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Π΅Ρ‚ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ Ρ€Π°Π·Ρ€Π΅ΡˆΠΈΡ‚ΡŒ/Π·Π°ΠΏΡ€Π΅Ρ‚ΠΈΡ‚ΡŒ запуск двигатСля. ΠŸΡ€ΠΈ Π·Π°ΠΌΠ΅Π½Π΅ трСбуСтся адаптация. Если Π²Ρ‹ Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ смотрСли схСму, Ρ‚ΠΎ Π·Π°ΠΌΠ΅Ρ‚ΠΈΠ»ΠΈ, Ρ‡Ρ‚ΠΎ ΠΈΠΌΠ΅Π½Π½ΠΎ Π±Π»ΠΎΠΊ ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€Π° Ρ€Π°Π·Ρ€Ρ‹Π²Π°Π΅Ρ‚ K-линию. БоотвСтствСнно ΠΎΠ½ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π²ΠΈΠ½ΠΎΠ²Π½ΠΈΠΊΠΎΠΌ «завСшивания» K-Line. ΠšΠΎΡΠ²Π΅Π½Π½ΡƒΡŽ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΡƒ ΠΌΡ‹ ΡƒΠΆΠ΅ обсудили.

4.Β Β Β

Π‘Π»ΠΎΠΊ управлСния Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚ ΠΎΡ‚ Π±Π»ΠΎΠΊΠ° ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ΅Ρ€Π° Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ Π½Π° запуск. ПослС Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½ΠΈΡ Π½Π° запуск ΠΎΠ±ΠΌΠ΅Π½ Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠΎΠΌ ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€Π° ΠΈ Π±Π»ΠΎΠΊΠΎΠΌ двигатСля Π½Π΅ происходит!!!Β  Π§Ρ‚ΠΎ это Π·Π½Π°Ρ‡ΠΈΡ‚?Β  Если Π½Π°Ρ€ΡƒΡˆΠΈΡ‚ΡŒ связь ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠΎΠΌ двигатСля ΠΈ ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€ΠΎΠΌ послС запуска двигатСля – Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ спокойно Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π΄ΠΎ Ρ‚ΠΎΠ³ΠΎ ΠΌΠΎΠΌΠ΅Π½Ρ‚Π°, ΠΏΠΎΠΊΠ° Π΅Π³ΠΎ Π½Π΅ Π·Π°Π³Π»ΡƒΡˆΠΈΡ‚ΡŒ. Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ запуск Π±ΡƒΠ΄Π΅Ρ‚ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ΅Π½. БоотвСтствСнно Ссли ΠΏΠΎΡ€Π²Π°Ρ‚ΡŒ связь ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ Π΄ΠΎ запуска, Ρ‚ΠΎ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒ Π½Π΅ завСдётся! Π­Ρ‚ΠΎΡ‚ ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ диагностикС Π±Π»ΠΎΠΊΠ° двигатСля Β«Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽΒ» (Π² случаях,Β  ΠΊΠΎΠ³Π΄Π° K-линия «завСшСна», Π° Π½Π°ΠΌ ΠΎΡ‡Π΅Π½ΡŒ Π½Π°Π΄ΠΎ ΡΠ²ΡΠ·Π°Ρ‚ΡŒΡΡ с Π±Π»ΠΎΠΊΠΎΠΌ). Β  Π•Ρ‰Ρ‘ ΠΎΠ΄ΠΈΠ½ Π²Π°ΠΆΠ½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚: связь ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π½Π°Ρ€ΡƒΡˆΠΈΡ‚ΡŒΡΡ Π²ΠΎ врСмя двиТСния, Π° Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒ спокойно Π΄ΠΎΠ΅Π΄Π΅Ρ‚ Π΄ΠΎ ΠΏΡƒΠ½ΠΊΡ‚Π° назначСния. Он Π½Π΅ Π·Π°Π³Π»ΠΎΡ…Π½Π΅Ρ‚!!! Но –  послС остановки двигатСля ΡƒΠΆΠ΅ Π½Π΅ завСдСтся. Π’ Π±Π»ΠΎΠΊΠ΅ двигатСля появится ошибка ΠΎ Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ возмоТности запуска.

Π•Ρ‰Π΅ Ρ€Π°Π· напоминаю:Β  K-линия ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² качСствС ΡˆΠΈΠ½Ρ‹ для ΠΎΠ±ΠΌΠ΅Π½Π° ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠ΅ΠΉ ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ, Π½ΠΎ это вовсС Π½Π΅ Π·Π½Π°Ρ‡ΠΈΡ‚, Ρ‡Ρ‚ΠΎ ΠΈΠΌΠ΅Π½Π½ΠΎ ΠΎΠ½Π° ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈ Β ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ. Π’Π΅Ρ€Π½Π΅Π΅ Π΄Π°ΠΆΠ΅ Β Ρ‚Π°ΠΊ – Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ K-Π»ΠΈΠ½ΠΈΠΈ Π½Π΅ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ ΠΎ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ ΠΎΠ±ΠΌΠ΅Π½Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ ΠΏΠΎ этой Π»ΠΈΠ½ΠΈΠΈ!

Π’Ρ‹ΡˆΠ΅ ΡƒΠΆΠ΅ ΡƒΠΏΠΎΠΌΠΈΠ½Π°Π»Π°ΡΡŒ шина ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π΄Π°Π½Π½Ρ‹Ρ… CAN. Β VAG Group ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ с 1998 Π³ΠΎΠ΄Π° Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎ Π½Π°Ρ‡Π°Π»Π° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΡˆΠΈΠ½Ρƒ CAN, поэтому Π½Π° Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΊΠ°ΠΊ K-линия, Ρ‚Π°ΠΊ ΠΈ CAN ΡˆΠΈΠ½Ρ‹. ΠŸΡ€ΠΈΡ‡Π΅ΠΌ Π² зависимости ΠΎΡ‚ Π³ΠΎΠ΄Π° выпуска автомобиля ΠΎΠ±ΠΌΠ΅Π½ Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΊΠ°ΠΊ ΠΏΠΎ K-Π»ΠΈΠ½ΠΈΠΈ, Ρ‚Π°ΠΊ ΠΈ ΠΏΠΎ CAN. Как это ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ?Β  Для этого Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ сканСром Π±Π»ΠΎΠΊΠΈ измСряСмых Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ (datastream) Π² Π±Π»ΠΎΠΊΠ΅ ΠΈΠΌΠΌΠΎΠ±ΠΈΠ»Π°ΠΉΠ·Π΅Ρ€Π°:

Для старых Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ:

ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π²ΠΈΠ΄ ΠΊΠΎΠΌΠΌΡƒΠ½ΠΈΠΊΠ°Ρ†ΠΈΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ Π±Π»ΠΎΠΊΠ°ΠΌΠΈ систСмы ИММО

25-диагностичСский адрСс (ИММО)

Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅ΠΌΡ‹Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹: Β Π³Ρ€ΡƒΠΏΠΏΠ° 1

Если Π²ΠΈΠ΄ΠΈΠΌ число 10400, Ρ‚ΠΎ ΠΎΠ±ΠΌΠ΅Π½ ΠΏΠΎΒ  K-Π»ΠΈΠ½ΠΈΠΈ,

Если Daten-Bus, Ρ‚ΠΎ ΠΎΠ±ΠΌΠ΅Π½ ΠΏΠΎ шинС CAN!!!

Для Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ с 2001 Π³ΠΎΠ΄Π° выпуска:

Π˜Π·ΠΌΠ΅Ρ€ΡΠ΅ΠΌΡ‹Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹: Β Π³Ρ€ΡƒΠΏΠΏΠ° 25

Если Π²ΠΈΠ΄ΠΈΠΌ число 2, Ρ‚ΠΎ ΠΎΠ±ΠΌΠ΅Π½ ΠΏΠΎ K-Π»ΠΈΠ½ΠΈΠΈ,

Если Π²ΠΈΠ΄ΠΈΠΌ число 1, Ρ‚ΠΎ ΠΎΠ±ΠΌΠ΅Π½ ΠΏΠΎ шинС CAN!!!

Β

НадСюсь, Ρ‡Ρ‚ΠΎ вся прСдоставлСнная информация ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ Π’Π°ΠΌ Π² Π½Π°Ρ‡Π°Π»Π΅ ΠΏΡ€ΠΎΡ„Π΅ΡΡΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡƒΡ‚ΠΈ Π³Ρ€Π°ΠΌΠΎΡ‚Π½ΠΎΠ³ΠΎ ΠΈ высокооплачиваСмого диагноста. Π–Π΄Π΅ΠΌ Вас Π½Π° нашСм курсС ΠΏΠΎ диагностикС систСм VAG. Π”ΠΎ встрСчи…

Line | это… Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ K-Line?

Π’ΠΎΠ»ΠΊΠΎΠ²Π°Π½ΠΈΠ΅ΠŸΠ΅Ρ€Π΅Π²ΠΎΠ΄

K-Line

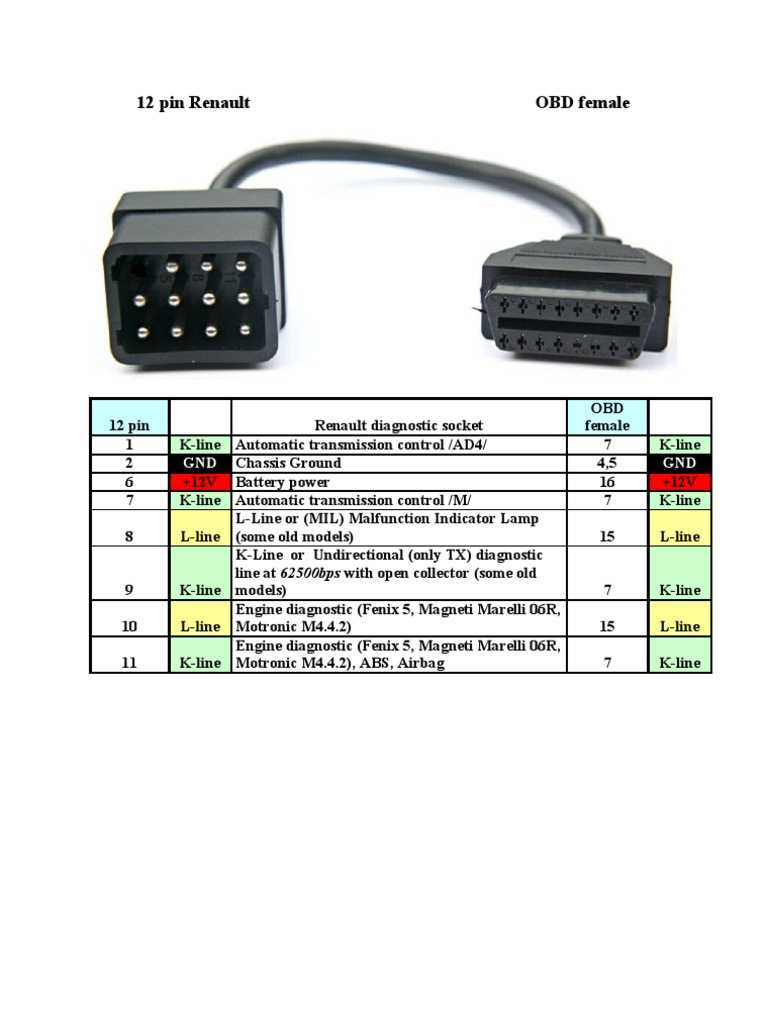

K-Line β€” ДиагностичСская линия связи, установлСна ΠΌΠ΅ΠΆΠ΄Ρƒ элСктронными Π±Π»ΠΎΠΊΠ°ΠΌΠΈ управлСния (Π­Π‘Π£) ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Π°ΠΌΠΈ автомобиля ΠΈ диагностичСским Ρ€Π°Π·ΡŠΡ‘ΠΌΠΎΠΌ. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² систСмах с ΠΈΠ½ΠΆΠ΅ΠΊΡ‚ΠΎΡ€Π½Ρ‹ΠΌ впрыском Ρ‚ΠΎΠΏΠ»ΠΈΠ²Π° Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ сгорания (Π”Π’Π‘). K ΠΈ Π› Π»ΠΈΠ½ΠΈΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΠΌΡ‹ Π² ΠΏΡ€ΠΎΡ‚ΠΎΠΊΠΎΠ»Π°Ρ… ISO9141-2 ΠΈ ISO14230 ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ собствСнно ΠΈ вошли Π² стандарт OBDII.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

  • 1 ΠŸΡ€Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΠΎΠ΅ использованиС K Π»ΠΈΠ½ΠΈΠΈ
  • 2 ΠŸΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ½ΠΎΠ΅ обСспСчСниС для диагностики Π°Π²Ρ‚ΠΎ
  • 3 ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΡ
  • 4 Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»

ΠŸΡ€Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΠΎΠ΅ использованиС K Π»ΠΈΠ½ΠΈΠΈ

Наряду с CAN интСрфСйсом, K линия Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для диагностики соврСмСнных систСм управлСния Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΌ ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠΉ Π±ΠΎΡ€Ρ‚ΠΎΠ²ΠΎΠΉ элСктроникой. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ простой K-Line Π°Π΄Π°ΠΏΡ‚Π΅Ρ€ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΡΡ‚Ρ€ΠΎΠΈΡ‚ΡŒ мноТСство ΡƒΠ·Π»ΠΎΠ² Π² автомобилях VAG Π³Ρ€ΡƒΠΏΠΏΡ‹. Для этого Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π½Π°Ρ‚ΡŒ основныС ΠΊΠ°Π½Π°Π»Ρ‹ Π°Π΄Π°ΠΏΡ‚Π°Ρ†ΠΈΠΈ.[1]

Π‘ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΊΠΎΠΉ К Π»ΠΈΠ½ΠΈΠΈ производятся ΠΈ ΠΏΡ€ΠΎΡ„Π΅ΡΡΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ сканСры способныС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ диагностику всСх соврСмСнных Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ.

ΠŸΡ€ΠΎΡ‚ΠΎΠΊΠΎΠ»Ρ‹ ISO9141 ΠΈ ISO14230 схоТи ΠΏΠΎ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π½ΠΎΠΉ Ρ€Π΅Π°Π»ΠΈΠ·Π°Ρ†ΠΈΠΈ Π»ΠΈΠ½ΠΈΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π΄Π°Π½Π½Ρ‹Ρ… ΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ лишь ΠΈΡ… использованиСм (ISO 9141– ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ Π΄Π²Π΅ Π»ΠΈΠ½ΠΈΠΈ, K ΠΈ L, Π° ISO 14230 – Ρ‚ΠΎΠ»ΡŒΠΊΠΎ K линию). ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ сканСры, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‰ΠΈΠ΅ стандарт ISO 9141 Π² состоянии Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΈ ΠΏΠΎ ISO 14230, Π½ΠΎ Π½ΠΈΠΊΠ°ΠΊ Π½Π΅ Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚.

ΠŸΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ½ΠΎΠ΅ обСспСчСниС для диагностики Π°Π²Ρ‚ΠΎ

БущСствуСт ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠ΅ количСство свободно распространяСмого ΠΈ коммСрчСского ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ½ΠΎΠ³ΠΎ обСспСчСния для диагностики Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΈ устройств снабТСнными К Π»ΠΈΠ½ΠΈΠ΅ΠΉ. Π‘Ρ€Π΅Π΄ΠΈ устройств Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΡ… ΠΏΠΎ К Π»ΠΈΠ½ΠΈΠΈ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°Π·Π²Π°Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅: Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Π΅ ΠΎΡ‚ΠΎΠΏΠΈΡ‚Π΅Π»ΠΈ Webasto, ΠΊΠΎΠ½Π΄ΠΈΡ†ΠΈΠΎΠ½Π΅Ρ€Ρ‹, Π±Π»ΠΎΠΊΠΈ ΠΊΠΎΠΌΡ„ΠΎΡ€Ρ‚Π°, сигнализации Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρ‰ΠΈΡ‚ΠΊΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ². Для Ρ€Π°Π±ΠΎΡ‚Ρ‹ с Ρ‚Π°ΠΊΠΈΠΌΠΈ устройствами ΠΏΠΎ К Π»ΠΈΠ½ΠΈΠΈ трСбуСтся ΠΈ спСцифичСскоС ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ½ΠΎΠ΅ обСспСчСниС

[2], ΠΊΡ€Π°Ρ‚ΠΊΠΈΠΉ список ПО:

  • Volkswagen, Audi, Seat ΠΈ Skoda: ВАБЯ Диагност 1. 1 (VCDS Lite), VAG-COM 3.11, VAG Tool.
  • ВАЗ ΠΈ ГАЗ: ΠœΠΎΡ‚ΠΎΡ€-тСстСр, My Tester VAZ, My Tester GAZ, Diagnostic tools, Auto VAZ, kwp_d, icd.
  • Daewoo ΠΈ ЗАЗ:Sens Diag, Daewoo AKM (T-Monitor), Daewoo Scan, kwp_d ΠΈ Π΄Ρ€.
  • Chevrolet: ChevroletExplorer.
  • Cherry Tiggo: (Π­Π‘Π£ Delphi MT20U) с использованиСм ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΡ‹ TiggoDiag.

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΡ

  1. ↑ ΠšΠ°Π½Π°Π»Ρ‹ Π°Π΄Π°ΠΏΡ‚Π°Ρ†ΠΈΠΉ Π½Π° VAG.
  2. ↑ K-Line Π°Π΄Π°ΠΏΡ‚Π΅Ρ€ ΠΈ ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΡ‹ для Ρ€Π°Π±ΠΎΡ‚Ρ‹ с автомобилями.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»

Wikimedia Foundation. 2010.

Π˜Π³Ρ€Ρ‹ ⚽ НуТно Ρ€Π΅ΡˆΠΈΡ‚ΡŒ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½ΡƒΡŽ?

  • ΠšΠ°ΠΆΠ΄ΡƒΡŽ Π‘Π΅ΠΊΡƒΠ½Π΄Ρƒ ΠŸΡ€ΠΎΡΡ‚Ρ€Π°Π½ΡΡ‚Π²Π°
  • АнагСнСз

ПолСзноС


Π‘Π΅Ρ‚ΡŒ – K-Line

  • Π”ΠΎΠΌ
  • Π‘ΠΈΠ±Π»ΠΈΠΎΡ‚Π΅ΠΊΠ°
  • ΠΠ²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Π΅ ΠΏΠΎΡˆΠ°Π³ΠΎΠ²Ρ‹Π΅ испытания
  • Π‘Π΅Ρ‚ΡŒ – K-линия

ИздСлия, подходящиС для этого управляСмого тСста*

  • ВСстовый бокс CAN

    Β£216,00
  • Набор Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΎΠ² для ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠ³ΠΎ ΡˆΡ‚ΠΈΡ„Ρ‚Π°

    Β£34. 00
  • Π“ΠΈΠ±ΠΊΠΈΠΉ ΡˆΡ‚ΠΈΡ„Ρ‚ΠΎΠ²ΠΎΠΉ Π·ΠΎΠ½Π΄

  • Π—Π°ΠΆΠΈΠΌ для аккумулятора PicoScope

  • Π‘ΠΎΠ»ΡŒΡˆΠΈΠ΅ Π·Π°ΠΆΠΈΠΌΡ‹ Ρ‚ΠΈΠΏΠ° Β«Π΄Π΅Π»ΡŒΡ„ΠΈΠ½/Π°Π»Π»ΠΈΠ³Π°Ρ‚ΠΎΡ€Β»

  • Π˜Π·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ ΠΏΡ€Π΅ΠΌΠΈΡƒΠΌ-класса: BNC Π΄ΠΎ 4 ΠΌΠΌ, 3 ΠΌ

    Β£41,00
  • Π˜Π·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Premium: Π½Π°Π±ΠΎΡ€ ΠΈΠ· Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΏΠΎ 3 ΠΌ (TA125 – TA128)

    Β£153,00
  • *Π’ Pico ΠΌΡ‹ всСгда стрСмимся ΡƒΠ»ΡƒΡ‡ΡˆΠΈΡ‚ΡŒ Π½Π°ΡˆΡƒ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ†ΠΈΡŽ. Π˜Π½ΡΡ‚Ρ€ΡƒΠΌΠ΅Π½Ρ‚Ρ‹, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Π½Π½Ρ‹Π΅ Π² этом пошаговом тСстС, ΠΌΠΎΠ³Π»ΠΈ Π±Ρ‹Ρ‚ΡŒ Π·Π°ΠΌΠ΅Π½Π΅Π½Ρ‹, Π° Π²Ρ‹ΡˆΠ΅ΠΏΠ΅Ρ€Π΅Ρ‡ΠΈΡΠ»Π΅Π½Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Ρ‹ ΡΠ²Π»ΡΡŽΡ‚ΡΡ нашими послСдними вСрсиями, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹ΠΌΠΈ для диагностики нСисправности, Π·Π°Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠΉ Π² этом тСматичСском исслСдовании.

ЦСлью этого тСста являСтся ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎΠ³ΠΎ ΠΎΠ±ΠΌΠ΅Π½Π° Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΏΠΎ K-Π»ΠΈΠ½ΠΈΠΈ, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΉ Ρ€Π°Π·ΠΌΠ°Ρ…Π° напряТСния ΠΈ наличия сигнала Π²ΠΎ врСмя связи ΠΌΠ΅ΠΆΠ΄Ρƒ ΡΠΊΠ°Π½ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΉ ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΈ ECM.

Рисунок 1

Рисунок 2

Как Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ тСст

ИспользованиС тСст-бокса CAN

Если Ρƒ вас Π½Π΅Ρ‚ тСст-бокса CAN, см. Ρ€Π°Π·Π΄Π΅Π» «ВСстированиС Π±Π΅Π· тСст-Π±Π»ΠΎΠΊΠ° CANΒ» Π½ΠΈΠΆΠ΅.

  • Π‘Π½Π°Ρ‡Π°Π»Π° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ 16-ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΉ ΡˆΡ‚Π΅ΠΊΠ΅Ρ€ CAN Test Box ΠΊ DLC (диагностичСскому Ρ€Π°Π·ΡŠΠ΅ΠΌΡƒ), располоТСнному Π½Π° Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π°
    Рисунок 1
    . Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ Π½Π° тСстовом Π±Π»ΠΎΠΊΠ΅ CAN Π½Π°Ρ‡Π½ΡƒΡ‚ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ, увСдомляя вас ΠΎΠ± установлСнии связи, Π° Ρ‚Π°ΠΊΠΆΠ΅ показывая, ΠΊΠ°ΠΊΠΈΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ Π½Π° DLC, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ Π²Ρ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹. Π’Π°ΠΆΠ½ΠΎ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΏΠΎΠ΄ΡΠ²Π΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ΡΡ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ это ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ CAN Test Box Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ:

БатарСя V+: PIN 16
GND: PIN 4
Π‘ΠΈΠ³Π½Π°Π» GND: PIN 5

  • ИспользованиС Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ², прСдоставлСнных с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ CAN -тСстирования, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΆΠ΅Π»Ρ‚Ρ‹ΠΉ свинСц ΠΊ ΠΊΠ°Π½Π°Π»Ρƒ A ΠΏΡ€ΠΈΡ†Π΅Π»Π°.
  • ΠŸΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ Π–Π•Π›Π’Π«Π™ ΡˆΡ‚Π΅ΠΊΠ΅Ρ€ Ρ‚ΠΈΠΏΠ° Β«Π±Π°Π½Π°Π½Β» ΠΊ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ 7.
  • ΠŸΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ ΡˆΡ‚Π΅ΠΊΠ΅Ρ€ Ρ‚ΠΈΠΏΠ° Β«Π±Π°Π½Π°Π½Β» ЧЕРНЫЙ 4 ΠΌΠΌ ΠΊ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ 4, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π·Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈΡ†Π΅Π»Π°.

Π‘ΠΌ. рис. 1 ΠΈ 2 .

  • НаТмитС ΠΏΡ€ΠΎΠ±Π΅Π» Π½Π° ПК, Ρ‡Ρ‚ΠΎΠ±Ρ‹ осциллограф ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π» Π΄Π°Π½Π½Ρ‹Π΅ Π² Ρ€Π΅Π°Π»ΡŒΠ½ΠΎΠΌ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ.
  • Π’ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ Π·Π°ΠΆΠΈΠ³Π°Π½ΠΈΠ΅ автомобиля ΠΈ ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ диагностичСский ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎ обмСниваСтся Π΄Π°Π½Π½Ρ‹ΠΌΠΈ с ECM.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π½Π° экранС появится кривая K-Π»ΠΈΠ½ΠΈΠΈ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½ΠΈΠΆΠ΅.

Π’Π°ΠΆΠ½ΠΎ: ПослС Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ ECM установит связь со ΡΠΊΠ°Π½ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΌ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ, свСтодиод Π½Π° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅ 7 Π½Π° тСстовом Π±Π»ΠΎΠΊΠ΅ CAN Π½Π°Ρ‡Π½Π΅Ρ‚ ΠΌΠΈΠ³Π°Ρ‚ΡŒ. Если диагностичСский ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π½Π΅ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ связи с ECM, Π° свСтодиод Π½Π° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅ 7 Π½Π΅ ΠΌΠΈΠ³Π°Π΅Ρ‚, Π·Π½Π°Ρ‡ΠΈΡ‚, диагностичСский ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π½Π΅ отправляСт ΠΊΠΎΠΌΠ°Π½Π΄Ρƒ Π½Π° ECM для установлСния связи.

Если, ΠΎΠ΄Π½Π°ΠΊΠΎ, диагностичСский ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΎΠ½ Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ связи с ECM, Π° свСтодиод Π½Π° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅ 7 ΠΌΠΈΠ³Π°Π΅Ρ‚, Ρ‚ΠΎ диагностичСский ΠΏΡ€ΠΈΠ±ΠΎΡ€ отправляСт ΠΊΠΎΠΌΠ°Π½Π΄Ρƒ, Π½ΠΎ ECM Π½Π΅ Π·Π°Π²Π΅Ρ€ΡˆΠ°Π΅Ρ‚ связь. ΠŸΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌΠΈ этого ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠ»ΠΎΡ…ΠΎΠ΅ соСдинСниС ΠΌΠ΅ΠΆΠ΄Ρƒ DLC ΠΈ ECM, Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π°Ρ ΠΊΠΎΠΌΠ°Π½Π΄Π° связи диагностичСского ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π² ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ½ΠΎΠΌ обСспСчСнии ΠΈΠ»ΠΈ Π½Π΅ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ Π² ECM.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π±Π΅Π· CAN Test Box

  • ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΎΠ΄ΠΈΠ½ тСстовый ΠΏΡ€ΠΎΠ²ΠΎΠ΄ BNC
    ΠΊ ΠΊΠ°Π½Π°Π»Ρƒ A осциллографа.
  • ΠŸΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ Π·Π°ΠΆΠΈΠΌ ΠΊ Ρ‡Π΅Ρ€Π½ΠΎΠΌΡƒ ΡˆΡ‚Π΅ΠΊΠ΅Ρ€Ρƒ (зазСмлСнию) BNC-Ρ‰ΡƒΠΏΠ° BNC ΠΈ подсоСдинитС Π΅Π³ΠΎ ΠΊ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΊΠ»Π΅ΠΌΠΌΠ΅ аккумуляторной Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ автомобиля ΠΈΠ»ΠΈ ΠΊ Ρ…ΠΎΡ€ΠΎΡˆΠ΅ΠΉ Ρ‚ΠΎΡ‡ΠΊΠ΅ зазСмлСния Π½Π° шасси.
  • ΠŸΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ ΠΎΠ΄ΠΈΠ½ ΠΈΠ· ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎ ΡˆΡ‚ΠΈΡ„Ρ‚ΠΎΠ²Ρ‹Ρ… Ρ‰ΡƒΠΏΠΎΠ² ΠΊ Ρ†Π²Π΅Ρ‚Π½ΠΎΠΌΡƒ ΡˆΡ‚Π΅ΠΊΠ΅Ρ€Ρƒ Π½Π° тСстовом ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ BNC .
  • Π‘ΡΡ‹Π»Π°ΡΡΡŒ Π½Π° тСхничСскоС руководство автомобиля, ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ K-Line Π² доступной Ρ‚ΠΎΡ‡ΠΊΠ΅ ΠΊΠΎΠΌΠΌΡƒΠ½ΠΈΠΊΠ°Ρ†ΠΈΠΎΠ½Π½ΠΎΠΉ сСти автомобиля (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½Π° Ρ€Π°Π·ΡŠΠ΅ΠΌΠ΅ DLC). ΠžΡΡ‚ΠΎΡ€ΠΎΠΆΠ½ΠΎ исслСдуйтС заднюю Ρ‡Π°ΡΡ‚ΡŒ Ρ€Π°Π·ΡŠΠ΅ΠΌΠ° DLC ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ΅ подходящСС мСсто для ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ, ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠ΅ Π² ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ производитСля ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ΅.
  • НаТмитС ΠΊΠ»Π°Π²ΠΈΡˆΡƒ ΠΏΡ€ΠΎΠ±Π΅Π»Π° Π½Π° ПК, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π°Ρ‡Π°Ρ‚ΡŒ сбор ΠΎΠΏΠ΅Ρ€Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄Π°Π½Π½Ρ‹Ρ….
  • Π’ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ Π·Π°ΠΆΠΈΠ³Π°Π½ΠΈΠ΅ автомобиля ΠΈ ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ диагностичСский ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎ обмСниваСтся Π΄Π°Π½Π½Ρ‹ΠΌΠΈ с ECM.

Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π½Π° экранС появится кривая K-Π»ΠΈΠ½ΠΈΠΈ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½ΠΈΠΆΠ΅.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ сигнала

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΡ ΠΊ сигналам

На этом экранС ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ Π΄Π°Π½Π½Ρ‹Π΅ Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎ ΠΎΠ±ΠΌΠ΅Π½ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΏΠΎ K-Π»ΠΈΠ½ΠΈΠΈ, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒ Ρ€Π°Π·ΠΌΠ°Ρ…Π° напряТСния ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ сигнала Π²ΠΎ врСмя связи. происходит ΠΌΠ΅ΠΆΠ΄Ρƒ ΡΠΊΠ°Π½ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΌ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠΌ ΠΈ ECM. Π’ΠΎΡ‡Π½Ρ‹Π΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ сигнала см. Π² руководствС производитСля автомобиля.

Рисунок 3 – Π‘Ρ…Π΅ΠΌΠ° сСти K-line ISO 9141

Рисунок 4. ЛогичСская Ρ‚Π°Π±Π»ΠΈΡ†Π° K-line ISO 9141

ВСхничСская информация

K-Line β€” это ΠΎΡ‡Π΅Π½ΡŒ низкоскоростная однопроводная систСма ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ связи, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠ°Ρ Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… автомобилях ΠΈ коммСрчСских транспортных срСдствах. Он ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для диагностичСских соСдинСний ΠΌΠ΅ΠΆΠ΄Ρƒ элСктронными модулями управлСния (ECM) Π½Π° Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ ΠΈ диагностичСским ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ (ΡΠΊΠ°Π½ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΌΠΈ инструмСнтами ΠΈ рСгистраторами Π΄Π°Π½Π½Ρ‹Ρ…). K-Line β€” это ΡΠ΅Ρ‚ΡŒ, основанная Π½Π° стандартС ISO9.141, Ρ‚Π°ΠΊΠΆΠ΅ извСстный ΠΊΠ°ΠΊ стандарт 9141 ΠšΠ°Π»ΠΈΡ„ΠΎΡ€Π½ΠΈΠΉΡΠΊΠΎΠ³ΠΎ совСта ΠΏΠΎ Π²ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹ΠΌ рСсурсам (CARB).

K-Line сильно отличаСтся ΠΎΡ‚ сСти CAN Bus ΠΈ ΠΎΡ‚ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° ΠΊΠΎΠΌΠΌΡƒΠ½ΠΈΠΊΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… сСтСй Π² Ρ†Π΅Π»ΠΎΠΌ. Π‘Π΅Ρ‚ΡŒ ΡˆΠΈΠ½Ρ‹ CAN, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ Π½ΠΈ Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ, Π½ΠΈ основного ECM: всС ECM ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ всС ΠΎΠ½ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒ сообщСния ΠΏΠΎ сСти, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠ»ΡƒΡ‡Π°Ρ‚ΡŒ сообщСния.

Π’ сСти K-Line ΠΈΠ»ΠΈ любой Π΄Ρ€ΡƒΠ³ΠΎΠΉ сСти, ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ стандарту ISO 9141, Ρ‡Ρ€Π΅Π·Π²Ρ‹Ρ‡Π°ΠΉΠ½ΠΎ Π²Π°ΠΆΠ½ΠΎ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΏΠΎΡ‚ΠΎΠΊΠ° сообщСний. Π’ ΡƒΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ ΡΠ΅Ρ‚ΡŒΡŽ ΠΏΡ€Π΅ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ Π³Π»Π°Π²Π½Ρ‹ΠΉ ECM, Π° Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ ΠΈ врСмя сообщСния зависят ΠΎΡ‚ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊΠΎΠΉ ECM Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ (отправляСт сообщСниС) ΠΈ ΠΊΠ°ΠΊΠΈΠ΅ ECM ΠΏΡ€ΠΎΡΠ»ΡƒΡˆΠΈΠ²Π°ΡŽΡ‚ (ΠΎΠΆΠΈΠ΄Π°ΡŽΡ‚ сообщСния). Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π΄Π²Π° ECM Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΡ‚ΠΏΡ€Π°Π²ΠΈΡ‚ΡŒ сообщСниС ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ, Π° Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΆΠ΄Π°Ρ‚ΡŒ ΠΏΠΎ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΠΈ, ΠΏΠΎΠΊΠ° это Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½ΠΎ Π²Π΅Π΄ΡƒΡ‰ΠΈΠΌ ECM. Π‘ΠΌ. Рисунок 3 .

На схСмС Π²ΠΈΠ΄Π½ΠΎ, Ρ‡Ρ‚ΠΎ для всСх ΠΊΠΎΠΌΠΌΡƒΠ½ΠΈΠΊΠ°Ρ†ΠΈΠΉ Π² сСти ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ΄ΠΈΠ½ ΠΏΡ€ΠΎΠ²ΠΎΠ΄. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ сообщСния Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΡ‚ΠΏΡ€Π°Π²Π»ΡΡ‚ΡŒ Π² Π΄Π²ΠΎΠΈΡ‡Π½ΠΎΠΌ Ρ„ΠΎΡ€ΠΌΠ°Ρ‚Π΅ ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒ Π² Π²ΠΈΠ΄Π΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½ΠΎΠ³ΠΎ сигнала напряТСния. НапряТСния Π½Π° K-Π»ΠΈΠ½ΠΈΠΈ ΠΏΡƒΠ»ΡŒΡΠΈΡ€ΡƒΡŽΡ‚ ΠΌΠ΅ΠΆΠ΄Ρƒ двумя значСниями Π² Π΄Π²ΠΎΠΈΡ‡Π½ΠΎΠΌ ΠΊΠΎΠ΄Π΅ (ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ Π΅Π΄ΠΈΠ½ΠΈΡ† ΠΈ Π½ΡƒΠ»Π΅ΠΉ). Π”Π²ΠΎΠΈΡ‡Π½Ρ‹ΠΉ ΠΊΠΎΠ΄ прСдставлСн напряТСниями, ΠΏΠΎΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌΠΈ Π½Π° рисункС 4 Π½ΠΈΠΆΠ΅:

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅. ЛогичСский 0 прСдставлСн напряТСниСм Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ, поэтому ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π²Ρ‹ΡˆΠ΅ 12Β Π’.

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅ 1: Π‘ΠΎΠΎΠ±Ρ‰Π΅Π½ΠΈΠ΅ K-Line отличаСтся ΠΎΡ‚ сообщСния CAN, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ CAN всСгда отправляСт всС сообщСниС сразу, Π² Ρ‚ΠΎ врСмя ΠΊΠ°ΠΊ K-Line ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚ΠΏΡ€Π°Π²Π»ΡΡ‚ΡŒ сообщСния, Ρ€Π°Π·Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ Π½Π° нСсколько частСй.

ΠŸΡ€ΠΈΠΌΠ΅Ρ‡Π°Π½ΠΈΠ΅ 2: Π‘Π΅Ρ‚ΡŒ ΡˆΠΈΠ½Ρ‹ CAN постоянно Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΊΠ°ΠΊ ΡΠ΅Ρ‚ΡŒ связи ΠΈ диагностичСская ΡΠ΅Ρ‚ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ ECM Π²ΠΎ врСмя двиТСния автомобиля. Π‘Π΅Ρ‚ΡŒ K-Line ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π° Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΊΠΈ диагностичСского оборудования. Однако, ΠΊΠΎΠ³Π΄Π° диагностичСская машина отсутствуСт, ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° K-Line ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ ECM для связи с Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ скоростями ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π΄Π°Π½Π½Ρ‹Ρ… ΠΈ с Π΄Ρ€ΡƒΠ³ΠΈΠΌΠΈ Π²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌΠΈ шаблонами.

Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ информация

16 ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² DLC доступны Π½Π° тСстовом Π±Π»ΠΎΠΊΠ΅ CAN ΠΈ ΠΏΡ€ΠΎΠ½ΡƒΠΌΠ΅Ρ€ΠΎΠ²Π°Π½Ρ‹ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:
