Шрифт для надписей на машиностроительных чертежах. Форма букв русского алфавита и арабских цифр
ШРИФТ ДЛЯ НАДПИСЕЙ НА
МАШИНОСТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

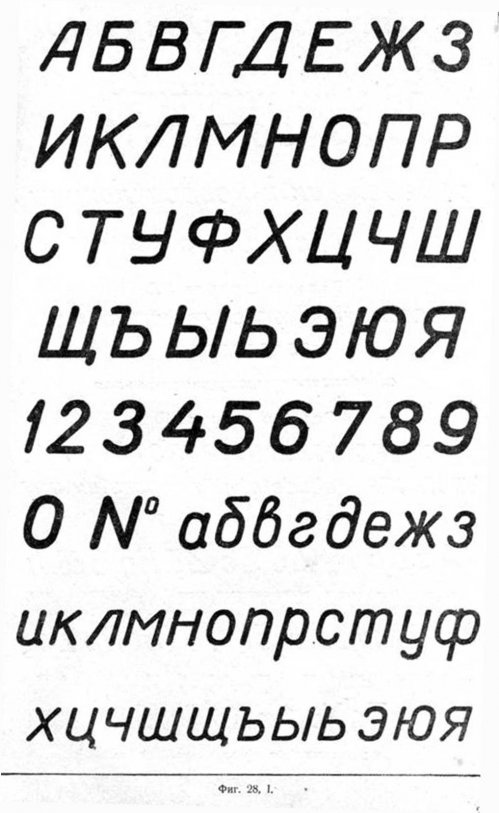

ФОРМА БУКВ РУССКОГО АЛФАВИТА И АРАБСКИХ ЦИФР
Прописные буквы
К первой группе относятся буквы Г, Е, Н, П, Т, Ц, Ш, Щ,
образованные из одних прямолинейных элементов,
расположенных горизонтально и с наклоном.
Ко второй группе относятся буквы, Ж, И, Й, К, М, X,
состоящие из наклонных и диагональных элементов.
К третьей группе относятся буквы А, Д, Л, состоящие из
горизонтальных, наклонных и диагональных элементов.
К четвертой группе относятся буквы Б, В, Р, У, Ч, Ъ, Ы,
Ь, Я, образованные из горизонтальных, наклонных,
диагональных и криволинейных элементов.
К пятой группе относятся буквы 3, О, С, Ф, Э, Ю,
состоящие в основном из криволинейных элементов.
Строчные буквы
К первой группе относятся буквы н, к, ж, м, л, х, состоящие
из горизонтальных, наклонных и диагональных элементов.
Ко второй группе относятся буквы ч, ъ, ы, ь, я, состоящие
из горизонтальных, наклонных, диагональных и
криволинейных элементов, конструкция которых также
ничем не отличается от конструкции одноименных
прописных букв.
К третьей группе относятся буквы а, б, в, д, е, о, р, с, э, ю.
Все буквы этой группы строятся на основе буквы о и
содержат в себе криволинейные элементы.
К четвертой группе относятся буквы и й, п, т, у, ф, ц, ш,
щ, состоящие из прямолинейных и криволинейных
элементов.
К пятой группе относятся буквы г и з, состоящие из криволинейных элементов. Они строятся на основе цифры 8.
По ширине прописные и строчные буквы можно
разделить на нормальные, расширенные и
широкие.
К широким буквам относятся прописные Д, Ж, Ф, Ш, Щ,
Ы, Ю и строчные ж, м, ф, щ, ъ, ы, ю.
К расширенным буквам относятся только прописные М и Ъ.
Все остальные прописные и строчные буквы относятся к
нормальным.
По высоте исключение составляют шесть строчных
букв б, в, д, р, у, ф, которые условимся называть высокими.
Основные размеры чертежного шрифта
Размер шрифта определяется высотой h прописных
(заглавных) букв в миллиметрах, которая является
основной
его
характеристикой.
Государственный стандарт 3454—59 «Шрифты
чертежные» устанавливает следующие размеры
шрифта: 2,5; 3,5; 5; 7; 10; 14. При этом шрифт
размера 2,5 имеет только прописные буквы и
цифры.
Высота строчных (малых) букв каждого размера
шрифта, кроме шрифта 2,5, составляет приблизительно
5/7 от высоты, прописной (заглавной) буквы
На рис. 2 приведено сопоставление размеров прописных и строчных букв различных
размеров шрифта.
Таким образом, в указанном ряде размеров шрифта каждый последующий размер
составляет приблизительно 5/7 от высоты предыдущего, а строчные буквы, будучи равными
5/7 от высоты прописных букв, соответствуют следующему меньшему размеру шрифта.
Исключение составляют шесть строчных букв б, в, д, р, у, ф , которые имеют такую же
высоту, как и прописные (заглавные).
При рассмотрении форм букв русского алфавита чертежного
шрифта мы установили, что прописные буквы по ширине
можно разделить на нормальные, расширенные и широкие, а
строчные — на нормальные и широкие.
Ширина b нормальных прописных букв равна
приблизительно 5/7 от высоты шрифта (рис. 3), ширина b1
расширенных прописных букв (М, Ъ) —6/7 от высоты шрифта,
а ширина b1 широких прописных букв (Д, Ж, Ф, Ш, Щ, Ы, Ю)
равна высоте шрифта (рис. 4).
Ширина Ь3 нормальных строчных букв составляет приблизительно 3/7 от высоты прописной буквы (рис. 3), а широких
строчных букв bi (ж, м, т, ф, ш, щ, ъ, ы, ю) ■— 4/7 от высоты
прописной буквы (рис. 4).
Толщина линий обводки прописных, строчных букв и цифр
должна быть везде одинакова. ГОСТ 3454—59 установлено,
что
толщина линий обводки прописных букс и цифр b6 должна равняться 1/7 от
их высоты, толщина линий обводки строчных букв b7—1/10 от высоты
прописной буквы, что практически составляет примерно 1/7 от высоты
строчной буквы (рис.
3,4). При Выполнении надписи строчными буквами
толщина линий обводки прописных (заглавных) букв должна быть такая
же, как и строчных, т. е. 1/10 от высоты прописной буквы (рис. 5).
Все размеры элементов букв и цифр зависят от высоты (размера) шрифта,
а
их
соотношение
является
кратным
1/7.
Буквы и цифры чертежного шрифта должны быть написаны с наклоном
75° к основанию строки. Такой наклон шрифта соответствует обычной
манере письма. Кроме того, в рукописных шрифтах легче достигнуть
одинакового наклона элементов букв и цифр, чем их строгой
вертикальности. Наклон шрифта облегчает выполнение надписей и
несколько скрадывает недостатки, неизбежные при выполнении надписей
от руки. Практическим преимуществом такого наклона является удобное
получение угла 75° с помощью рейсшины и двух обычных чертежных
угольников с острыми углами 45 и 30°, которые при прикладывании друг
к
другу
дают
в
сумме
требуемый
угол
(рис.
6).
Угол, приблизительно равный 75°, можно также получить построением
уклона с отношением сторон 1 : 4, что соответствует
наклону гипотенузы прямоугольного треугольника, горизонтальный катет
которого равен единице, а вертикальный — четырем единицам.
Стандартом в особых случаях допускается применение и прямого (без
наклона) шрифта при условии сохранения установленных требований в
отношении
начертания
и
размеров
букв
Вспомогательная сетка для чертежа прописных букв
На рис. 20 показаны конструктивные особенности и соотношения между элементами букв при
вписывании их в размерные рамки (сетку).
Буквы, второй группы Ж, И, И, К, М, X (рис. 21) образованы из наклонных и диагональных
элементов.
Особое внимание следует уделять выполнению диагональных элементов буквах К, Ж
и М.
Нижний наклонный элемент буквы К располагается по диагонали параллелограмма,
а верхний — из правой вершины параллелограмма в точку, расположенную на его
левой стороне на расстоянии 2/7 h от нижней линии строки.
