Анкер для газосиликатных блоков: выбор крепежа для газосиликатных блоков

виды и особенности использования крепежа

Слабые самонесущие свойства газоблоков относятся к учитываемому при проектировании постройки недостатку, для обеспечения длительной и безопасной эксплуатации любых фиксируемых элементов рекомендуется выбрать максимально надежные анкерные шпильки или распорные дюбеля. Ассортимент последних представлен изделиями с разной основой, конструкцией, размерами и стоимостью, конкретный вариант зависит от веса нагрузки, толщины стен, условий эксплуатации и бюджета.

Оглавление:

  1. Разновидности и описание
  2. Технология монтажа
  3. Цены

Виды и критерии выбора

Термин «дюбель» относится к комплекту, состоящему из двух элементов: непосредственно втулки и вкручиваемого гвоздя. В отличие от анкера для газосиликата, являющегося самостоятельным и цельным крепежом, он устанавливается в пористое основание для улучшения надежности фиксации шурупа или самореза. В зависимости от материала изготовления гильзы все они разделяются на:

  1. Металлические, из стали, латуни или аналогичных сплавов, защищенные от коррозии цинковым покрытием.
    Эту разновидность рекомендуют при необходимости монтажа труб, тяжелой мебели и техники, основной ассортимент представлен распорными типами.

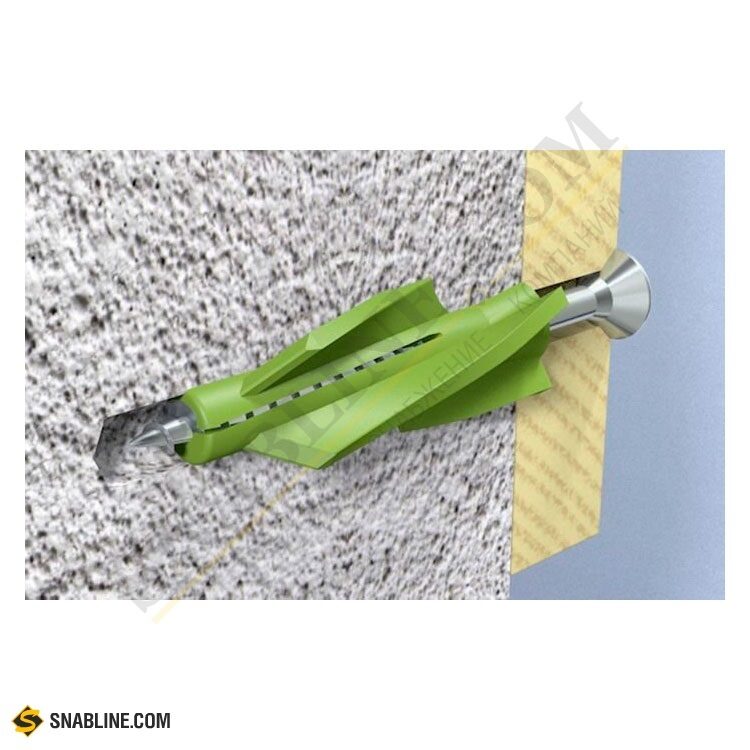

  2. Пластиковые: нейлоновые, полипропиленовые или п/э, чаще всего оснащенные спиралевидными ребрами. Последние два вида дюбелей для газосиликата оптимальны при средних весовых нагрузках и интенсивных влажностных, ценятся за доступность и хорошую устойчивость к коррозии и гниению. К ограничениям относят плохую выдержку минусовых температур, для наружных работ обычные пластиковые втулки не подходят из-за риска растрескивания. Нейлоновые или полиамидные обходятся дороже, но выигрывают в надежности и функциональности.

В зависимости от формы гильзы и способа ее крепления в газосиликатном блоке делятся на винтовые (с высокими внешними ребрами, способствующими удерживанию в пористой структуре) и распорные (из двух или более профилированных секций, фиксирующихся после установки шурупа или самореза). Разновидностью последних являются рамные и фасадные с цельной продолговатой гильзой (от 60 мм и более) из высококачественного полиамида или металла.

Фиксируемая конструкция Рекомендуемый крепеж
Картины и легкие рамы Дюбеля из пластика, шурупы с редкой резьбой, оцинкованные гвозди
Плинтусы Забиваемые дюбеля, гвозди
Карнизы, радиаторы, полки, зеркала Винтовые и распорные изделия из полипропилена и нейлона
Раковины и сантехника То же, + шпильки с литьем при условии крепления на глубине как минимум 80 мм.
Кухонная мебель То же, + рамный дюбель
Огнеупорные лутки дверей и металлические окна Резьбовые анкеры для газобетонных и газосиликатных блоков, при условии крепления с помощью клея или литья и уплотнения раствором или каменной ватой
Рамы, обрешетка навесных фасадных конструкций, наружные и балконные двери Рамный дюбель с гильзой из высококачественного металла или полиамида

К отдельной группе относят химический анкер, состоящий из стальной резьбовой шпильки, втулок и активной смеси на основе полиэстеров, эпоксидов, акрилатов или аналогичных быстро полимеризурющихся смол. Эту разновидность рекомендуют выбрать при повышенных весовых нагрузках, из-за высокой стоимости ее применение ограничено. Такое изделие образует единое соединение с газоблоком, в том числе из-за глубокого проникновения смеси в поры и уникальной прочности после застывания.

Технология крепления

В отличие от забиваемых анкеров дюбеля нуждаются в предварительной подготовке отверстия чуть меньшего диаметра. При вкручивании в газобетон пластиковых типов его делают уже на 1 мм, при вставке металлических – на 2. Последние рекомендуется аккуратно забивать молотком. Окончательная фиксация достигается при вкрутке самореза или шурупа до упора, без перетягивания головки или чрезмерного вдавливания.

К обязательным условиям технологии относят удаление крошек газоблоков после сверления отверстия, избегание перекосов или расшатывания.

Стоимость крепежных элементов

Основной ассортимент представлен российскими, китайскими и европейскими производителями, лучшие отзывы имеют Fischer, Sormat, HPD, HILTI, Quattro, Mungo, среди бюджетной продукции положительно оцениваются марки Росдюбель, ТехКреп и КрепМетиз.

Ориентировочные расценки приведены в таблице ниже:

Наименование крепежа Материал Размеры, мм Число штук в упаковке Цена, рубли
Дюбель для газобетона Fischer GB Нейлон 8×50 4 130
Распорный Fischer FMD Оцинкованный металл 7×32 8 170
Пластиковая втулка для газобетона Росдюбель (без гвоздя) Нейлон 10×60 100 410
Дюбель металлический для пористых блоков КрепМетиз Сталь с покрытием из желтого цинка 8×60 200 840
Винтовой Sormat Нейлон 10×50 25 285
Фасадный дюбель-шуруп EJOT® SDP-KB-10S x 100 V Гильза из высококачественного полиамида, с шурупом из закаленной стали с желтым цинковым покрытием 10×100 100 2500



Особенность крепления в газосиликатных блоках

Опубликовано: 25 октября, 2014 в 21:51

Автор: Админ

Категории: Все о крепеже

Сегодня хотел рассказать об особенность крепления в газосиликатных блоках. Данную тему затронул не случайно. Сам по себе материал плотно вошел в нашу жизнь. И тому несколько причин: скорость, энергосбережение, простота обработки, доступность. Но начав строительство из газосиликатных блоков, многие не подозревают о трудностях крепления в данный материал. К сожалению, как часто это бывает у всех медалей есть и обратная сторона: низкая плотность (что часто усугубляется и желанием продавца больше заработать, выдавая не качественный товар за более дорогой). И в определенный момент времени встает вопрос

крепления к газосиликатным блокам. Прикрепляемый материал может быть сам по себе различного веса, что еще сильней усложняет монтаж.

Есть несколько основных вопросов, на которые чаще всего приходиться отвечать. Крепление мауэрлата, крепление вентилируемого фасада, монтаж кондиционеров вентиляции, и во внутренней отделки в быту.

Для начала разберемся в понятиях:

  1. Мауэрлат — элемент кровельной системы по сути, брус или бревно, уложенное сверху по периметру несущей стены. Служит крайней нижней опорой для стропил. Традиционно изготавливается из дерева, однако, при строительстве металлического кровельного каркаса может применяться швеллер, двутавр и др. Предназначение, это привязка крыши к стенам дома.
  2. Навесной вентилируемый фасад — технология выполнения фасада, система, состоящая из облицовочных материалов, которые крепятся на стальной оцинкованный, стальной нержавеющий или алюминиевый каркас к несущему слою стены или к монолитному перекрытию. По зазору между облицовкой и стеной свободно циркулирует воздух, который убирает конденсат и влагу с конструкций.

Для подбора верного крепежа, необходимо знать размеры бруса мы в Центрметиз разработали специальную таблицу, которая поможет с выбором

Толщина бруса Длина шурупа Длина дюбеля (пробка)
100мм 12х260 16х200
150мм 12х300 16х240
200мм 12х400 16х240



Особо хочу отметить про сам монтаж, пробка монтируются предварительно в газосиликатный блок, в свою очередь на брусе делаются отметки, затем просверливается отверстия. Брус укладывается поверх пробок на газосиликатные блоки, шуруп же вставляется в заранее подготовленные отверстия в брусе и притягивается к стене. Если же данный монтаж для Вас по каким-либо причинам не подходит Вы можете, обратится к нам Центрметиз, и мы сможем подобрать другие варианту креплений  мауэрлата: при помощи химических анкеров или перфорированных углов

Что же касаемо навесного вентилируемого фасада хотел бы сразу отметить, он крепится на специально разработанные анкера. Данные анкера в великом множестве представлены на Российском рынке, однако не все они одинаково хороши при монтаже в газосиликатных блоках. И пусть Вас не вводят в заблуждения различные: «крылышки», «усики». На самом деле они предназначены для того что бы предотвратить проворачивание дюбеля в отверстии в момент закручивания стальной части анкера, а на нагрузочные характеристики анкера они особого влияния не оказывают. Весь секрет анкера, как правило, спрятан внутри дюбеля, это так называемые распорные зоны. И тут нужно обратить на следующее:

  1. Распорная зона должна быть максимально длинная. К примеру, для анкера 10х100 не должна быть меньше 70мм
  2. На конце анкера должен быть разрез не связанный с основный распорной зоной. В момент полного закручивания, металлической части данный разрез позволит развернуться анкеру в виде ласточкиного хвоста и плотно углубиться в отверстие
  3. По распорной части должны быть спрятаны выступающие распорные элементы, которые раскроются в момент закручивание металлической части анкера
  4. Анкер должен быть выполнен из нейлона, но использование нейлона не залог качества, к сожалению, нейлон – нейлону рознь.
    У качественного анкера втулка изготовлена из полиамида высокой очистки — нейлон 6.6. Что дает анкеру максимальную эластичность. Так  как монтаж осуществляется в материал низкой плотности, эластичность позволит максимально сохранить первоначальные размеры отверстия. Что не маловажно для увеличения нагрузок, а не потери их от увеличения отверстия за счет жесткости материала. Так же следует не забывать о климатических условиях, в которых мы живем при низких температурах, материал становится тверже и более хрупкий, а как следствие Вы получите не распор в стене, а лопнувшую втулку. Эластичная втулка так же позволит увеличить скорость монтажа в момент закручивание, что немало важно, так как количество отверстий при монтаже может достигать нескольких десятков тысяч отверстий.
  5. Предусмотрена защита в виде бурта от электрохимической коррозии в случае разнородности материалов распорного элемента и кронштейна
  6. Распорный элемент с шестигранной головкой и пресс-шайбой имеет шлиц Torx 40

Имея большой опыт испытаний в Центрметиз различных анкеров, а опыт действительно большой, результаты можно посмотреть в галереи наши объекты. Мы остановились на двух типах анкеров: EFA 10x100F от компании ELEMENTA и FUR10x100FUS от компании FISHER. Но анкер fisher проигрывает анкеру elementa: во первых по цене, а во вторых не имеет распорной зоны на конце в виде ласточкиного хвоста, и ламели в основной распорной зоне у него более мелкие,  чем у анкера elementa



Газосиликатный блок, крепление

В случае если Вас обманули или Вы не имели возможности купить газосиликатные блоки высокой плотности, то для увеличения нагрузок подойдет GBS пробойник

В отличие от буров пробойник уплотняет внутреннюю поверхность отверстия, что приводит к увеличению нагрузочных характеристик для фасадного анкерного дюбеля EFA. Не маловажным условие удобства использования является посадка SDS под перфоратор. И имеет длину под фасадный анкер

тип размер анкер
GBS 10х85 EFA10x85
GBS 10х100 EFA10x100
GBS 10х115 EFA10x115
GBS 10х135 EFA10x135
GBS 10×160 EFA10x160



Если же данный монтаж для Вас по каким, либо причинам не подходит, Вы можете обратится к нам в Центрметиз, и мы сможем подобрать другие варианту креплений  навесного вентилируемого фасада: при помощи химических анкеров

Монтаж вентиляционных систем осуществляется схожим путем что и для навесного вентилируемого фасада в случае крепления кронштейнов.

В случае крепления инженерных систем, а так же в быту  можно использовать дюбеля: MUD, GB, EX (преимуществом данного дюбеля является возможность использовать метрический крепеж: болты, винты, шпильки с резьбой), UX

Более точно размер и тип крепежа для инженерных систем Вы сможете подобрать, обратившись к нам в Центрметиз.

В заключение хотел отметить несколько важных моментов, при монтаже в газосиликатные блоки нельзя использовать металлические распорные анкера и дюбеля. Газосиликатные блоки материал с низкой плотность металлические анкера его легко уплотняют и в момент распора нарушают структуру материала, вследствие чего образуется люфт или же полное извлечение анкера из базового материала. Что же касаемо крепления опорных кронштейнов для  навесного вентилируемого фасада то монтаж можно осуществлять только после проведения натурных испытаний, так как данный тип строительства и последующая эксплуатация сопряжены с безопасностью людей. Испытания можно будет провести, обратившись в Центрметиз, они проводятся бесплатно, по предварительно согласованному времени. При монтаже вентиляции или инженерных систем, Вы можете воспользоваться каталогом с расчетами нагрузок, который можете получить бесплатно в Центрметиз, или же заказать расчет нашим  инженерам. Используя  химические анкера, следует помнить, что химические анкера делятся на материал базового крепления, а так же климатические условия. Существуют строгие требования при монтаже с помощью химических анкеров: на бурение отверстий, на использование различных гильз, на тип химического анкера. В случае нарушения их вы не получите желаемого результата. А нагрузки могут оказаться ниже, чем при использовании стандартных методов крепления.

Новое поколение химических анкеров

Новое поколение химических анкеров 04 октября 2022 г.

Профессиональные бренды химических анкеров Mount Everest и Makalu от Klimas Wkręt-met, созданные с учетом принципов устойчивого строительства, сертифицированы ETA и соответствуют критериям сертификата LEED (Лидерство в энергетическом и экологическом дизайне), что подчеркивает приверженность производителя к качественным продуктам.

Химические анкеры, состоящие из стального стержня и инъекционного анкера, который обычно состоит из двух компонентов, хорошо работают там, где важна безопасность соединения. Для установки очищенное монтажное отверстие частично заполняется смолой перед вставкой анкерного стержня. Его способность соединяться с неправильной формой просверленного отверстия делает его очень эффективным для передачи нагрузок по всей длине соединения, используя силы сцепления. К важнейшим преимуществам химических анкеров можно отнести возможность их применения в различных типах оснований, как в бетоне с трещинами, так и в бетоне без трещин, а также для установки в кирпичные стены, пустотелые блоки, силикатные блоки и газобетон. Вклейка резьбы и арматуры в бетон существующей конструкции применяется при строительстве новых объектов, но часто применяется при реконструкции, усилении и соединении конструкций.

Klimas поясняет, что ее бренд анкеров Mount Everest — одна из самых передовых формул в ее ассортименте. Благодаря своим свойствам они могут быть использованы в требовательных инвестициях – от строительства зданий и инженерных сооружений до строительства дорог и мостов. Эпоксидный анкер для инъекций Mount Everest WCF-ES для тяжелых нагрузок имеет допуски для клеевых креплений для использования в бетоне
(ETA – 17/0234) и для металлических анкеров для использования в бетоне, используемых в качестве EAD (ETA – 15/0681).

«Формула химического анкера Mount Everest, разработанная в нашей лаборатории, предназначена для обеспечения профессиональных подрядчиков максимальной прочностью и долговечностью соединений», — говорит Виктор Парадный, глобальный менеджер по продукции Klimas Wkręt-met. «Эти свойства имеют особое значение в строительстве, где требуемый норматив долговечности рассчитан на 50 и 100 лет. Такая долговечность наших химических анкеров Mount Everest подтверждена испытаниями, проведенными в соответствии с действующими стандартами».

Компания Klimas также предлагает серию универсальных химических анкеров Makalu для экстремальных условий. Универсальный химический анкер Makalu характеризуется широким спектром применения, как внутри помещений, так и снаружи – во влажных помещениях, промышленных и морских средах, а также в особо агрессивных условиях. Доступные в версиях WCF-EASF, WCF-EASF-E и WCF-EASF-C для тяжелых и средних нагрузок, эти химические анкеры используются для защиты многослойных арок, многослойных соединений стен, крепления для осветительных установок, а также подходит для ремонта перемычек, карнизов и эркеров. Также их можно использовать для крепления стальных элементов колонных конструкций, защитных ограждений, цоколей машин и устройств, рельсов, направляющих, оконных рам, деревянных конструкций, решеток, петель, соединителей труб, а также кабельных трасс к земле. Химический анкер Makalu также можно использовать на всех типах поверхностей, от керамических блоков, кирпича, силиката до ячеистого бетона.

Анкеры имеют допуск для установки резьбовых стержней в основание кладки (ETA – 20/0617), а также допуск для резьбовых стержней и расчетов арматуры согласно EN-1992-4:2018 (ETA – 15/0702).

«Качество сейчас абсолютно необходимо», — комментирует Мацей Стрихальский, директор по маркетингу Klimas Wkręt-met. «Клиенты повсюду нуждаются в уверенности в том, что решения, которые они покупают, безопасны. Вот почему сертификаты ETA жизненно важны. Они не только показывают качество продукции, но и доказывают, что продукция безопасна и подходит для работы».

Клэр Олдридж Заместитель редактора т: +44 (0) 1727 743 889 Напишите мне

Проработав десятилетие в индустрии крепежных изделий, испытав все аспекты — от сталелитейных заводов, производителей крепежа, оптовиков, дистрибьюторов, а также производителей машин и компаний, занимающихся гальванопокрытием, Клэр приобрела глубокие знания во всех аспектах крепежа.

Наряду с посещением многочисленных компаний, выставок и конференций по всему миру, Клэр также брала интервью у высокопоставленных лиц, сосредоточив внимание на ключевых темах, влияющих на сектор, и гарантируя, что читатели будут в курсе последних событий в отрасли.
