Ведомость отделки

https://youtu. be/a6n3BkuUaPg

Быстрый подсчет отделки стен с помощью Dynamo

Подсчет отделки стен – один из наиболее утомительных процессов при проектировании. Поэтому мы подготовили скрипт для быстрого и простого понятного расчета с помощью Dynamo.

Он анализирует помещения и связанные с ними стены, окна, двери, вычитая площади проемов. Все данные собираются в таблице, которая также приложена к скрипту.

Если вам захочется получать ведомость отделки ещё быстрее, то вы можете взять наши наработки в качестве основы.

Скрипт разработан для архитектурного бюро «Земцов, Кондиайн и Партнеры». Это первое частное архитектурное бюро в Санкт-Петербурге. Его архитекторы разработали проект новой сцены Александринского театра и концепцию подземного пространства под площадью Восстания. Бюро «Земцов, Кондиайн и Партнеры» дважды удостоено Национальной архитектурной премии — «Хрустальный Дедал».

Команда Vysotskiy consulting помогла компании перейти на BIM, настроить единую систему в компании, обучила тонкостям проектирования и в текущий момент поддерживает проектировщиков, отвечая на сложные вопросы.

Исходные данные содержат:

— Скрипт для подсчета площади отделки стены

— Скрипт для подсчета площади торцов лестниц

— Пример проекта с настроенными объектами и подсчитанной спецификацией

Подсчет площади отделки стен

Скрипт анализирует помещения и связанные с ними элементы, определяет заполнения проёмов и группирует их по помещениям. Затем находит площади боковых граней помещений и материалы стен, образующих эти грани.

При этом площади сгруппированных проёмов вычитаются. Материалы стен определяются из параметров типов, заполненных в проекте.

Из материалов и площадей формируются длинные строки для каждого помещения — для того, чтобы данные значения отображались в спецификации. Кроме того, для дальнейшего использования модели предусмотрены числовые параметры площадей отделки.

В результате такого анализа заполняются параметры помещений, которые выносятся в спецификацию.

Подсчет площади торцов лестниц

Площадь торцевых поверхностей лестниц вычисляется отдельным скриптом. В этом же скрипте в помещения заносится информация о сумме торцевых поверхностей всех лестниц для каждого помещения. Эта информация в общей спецификации может учитываться только вручную.

Витражи для корректного расчёта должны не накладываться на стены — для этого после моделирования витража редактируется профиль соответствующей стены.

Подготовка к работе

1. Добавьте параметры к проекту

Имя параметра	Тип данных	Экземпляр/Тип
Для категории «Помещение»
Площадь отделки стен	Текст	Экземпляр
Площадь черновой отделки	Площадь	Экземпляр
Площадь чистовой отделки	Площадь	Экземпляр
Площадь торцов лестницы	Площадь	Экземпляр

Для категории «Стены»
Тип черновой отделки	Текст	Тип
Тип чистовой отделки	Текст	Тип

Для категории «Лестницы»
Площадь торцов	Площадь	Экземпляр

Заполните параметры для категории стены

3. Добавьте скрипты в Dynamo Проигрыватель

4. Перенесите настроенную спецификацию из файла-примера в свой проект

Использование скрипта

1. Проверьте, что стены с витражами имеют вырезанные профили под витражи.

2. Запустите первый скрипт

3. Запустите второй скрипт.

4. Проверьте сформированную спецификацию

Прикрепленные файлы

Предыдущий урок Следующий урок

BIMpel: Ведомость отделки…

Пост будет в основном для BIM-Менеджеров, испытывающих трудности c проектировщиками от которых требуют выполнение документации по ГОСТ 21.501-93 “Система проектной документации для строительства (СПДС). Правила выполнения архитектурно-строительных рабочих чертежей”. Хоть я и считаю, многое из ГОСТов по оформлению рудиментарным, но тем не менее проблему с консервативным нормоконтролем надо решать.

А ввиду того, что пока новых правил оформления нет, то требуют по старым. И решение тут одно – делать так как требуют. Правда, есть решение, как представить информацию по отделке информативным и удобным способом, при чем, удобным как для сметчиков, так и для производственного процесса стройки. Но об этом в другой раз.

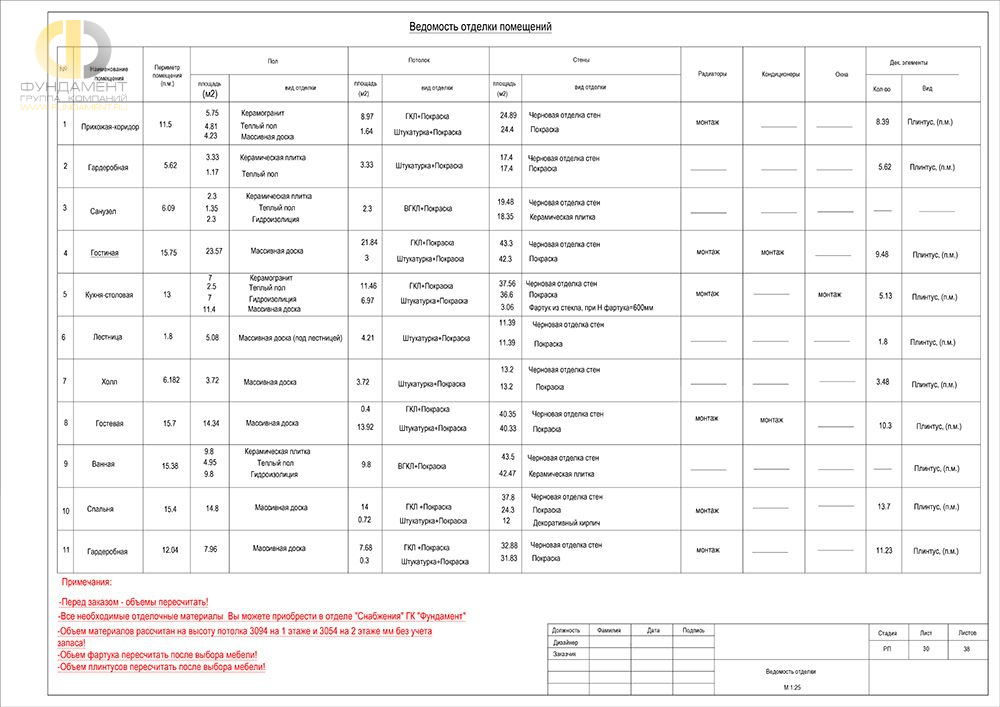

А сейчас представляю вам решение для Формы 1-“Ведомость отделки помещений”.

Прямо как в ГОСТ не выйдет, но максимально приближенное вполне.

Требования к программному обеспечению.

Заполнение необходимых граф выполняет скрипт на DYNAMO. Для его работы необходимо иметь DYNAMO 1.2 и выше. Удобство работы со скриптами поможет обеспечить Dyno Browser. Скрипт корректно работает с Dyno Browser версии 0.6, лишних списков параметров не выдает.

Требования к настройке модели.

Никаких.

Скрипт самостоятельно вносит необходимые параметры в файл общих параметров. Его работа не зависит от наличия неокруженных или избыточных помещений.

Площадь стен высчитывается через объем помещения, его площадь и периметр, за вычетом проемов. Если у вас не установлено вычисление объемов помещений, то скрипт посчитает через “Полную высоту”, что неверно, но скрипт напишет предупреждение в таблице.
Скрипту не важно как вы называете свои помещения.
Скрипт не вычисляет площадь витражей. Это надо учитывать. Но введена дополнительная площадь, заполнив которую вы откорректируете ведомость. Скрипт самостоятельно вычтет вашу дополнительную площадь и заполнит необходимыми данными колонку отделки. Могут быть проблемы у тех, кто использует ключевые спецификации для заполнения “Отделки стен”. Перед использованием скрипта, советую изменить ключевую спецификацию, что бы она заполняла параметры
“03.Отделка стен верх”,”03.Отделка стен низ”,”03.Высота нижней отделки”,”03.Отделка стен доп”.

Особенности запуска.

Есть возможность сортировать одинаковые отделки по помещениям согласно этажей(Уровней). А также имеется дополнительный “Usersparameter”, в который можете самостоятельно вписать тот параметр, по которому необходимо дополнительно отфильтровать помещения. Это необходимо когда у вас работает несколько проектировщиков в одной модели, и выпускают не один состав проекта, соответственно с несколькими ведомостями отделки.Это может быть любой параметр, главное, что бы он присутствовал в свойствах помещения. Если установлен Dyno Browser, то просто меняете в нем(есть файл пресетов). Если Dyno Browser отсутствует, то ручками прямо в DYNAMO.

Описание

При запуске скрипта автоматически формируется в файле “Общих праметров” раздел “03 Архитектура”, куда записываются необходимые параметры.

Если файла “Общих параметров” нет, скрипт выдаст ошибку.

Список создаваемых параметров:

“03.Номера помещений для отделки”
“03.Отделка стен верх”
“03.Отделка стен низ”
“03.Высота нижней отделки”
“03.Отделка стен доп”
“03.Площадь стен доп”

“03.Площадь отделки стен”

Подробнее о параметрах

03. Номера помещений для отделки; Параметр заполняемый скриптом. Он используется для сортировки и для окончательной, выводимой на лист ведомости.

03.Отделка стен верх; Параметр заполняемый пользователем. Это основной параметр. Если не будут заданы нижняя отделка и дополнительная отделка, то только этот параметр пойдет в
“Отделка стен”.

03.Площадь отделки стен; Параметр заполняемый скриптом. Автоматически высчитывается за вычетом проемов и, если заполнено, дополнительной отделки.

03.Отделка стен низ; 03.Высота нижней отделки; Параметры заполняемые пользователем. Эти параметры работают только в паре. Если вы укажите тип отделки низа, но не укажите её высоту, то скрипт не будет учитывать эту отделку при расчете и заполнении граф. И наоборот. Если будет указаны эти параметры, то будет вычислена площадь и вычтена из общей площади стен. В графу “Отделка стен” будет введена запись, что есть отделка низа на определенную высоту и отделка верха. Для обеих видов отделки будет записана площадь. А так же разница в высоте нижней отделки будет учитываться при вычислении однотипных помещений.

03.Отделка стен доп; 03.Площадь стен доп; Параметры заполняемые пользователем. Эти параметры работают только в паре. Если вы укажите тип дополнительной отделки, но не укажите её площадь, то скрипт не будет учитывать ее при расчете и заполнении граф. Площадь необходимо задавать самостоятельно. Заданная площадь соразмерно вычитается из площадей верха и низа(если оный имеется). При чем, если дополнительная отделка одинаковая в разных помещениях, то при анализе учитывается сумма этих площадей.

После заполнения параметров, на основании, введенных в помещения данных, сортирует номера помещений и записывает их в “03.Номера помещений для отделки”

Данные по которым ведется отличительная проверка и сортировка:

“Отделка потолка”
“03. Отделка стен верх”
“03.Отделка стен низ”
“03.Высота нижней отделки”
“03.Отделка стен доп”

Затем скрипт формирует запись, с учетом уже отсортированных помещений, в параметр “Отделка стен”. Например:

Остается только сформировать таблицу.

Скрипт – Ведомость отделки

The end.

Finishes – Designing Buildings
