Конструкция вентфасада с облицовкой керамогранитом: Устройство вентилируемого фасада из керамогранита

Содержание

Вентфасад из керамогранита и его монтаж своими силами

Современная подсистема вентилируемого фасада появилась относительно недавно, но сразу стала очень популярной. Такая система позволяет не только качественно утеплить строение, но и защитить фасад от воздействия влаги. Особенной популярностью пользуется вентфасад из керамогранита.

Керамогранит также является новинкой среди строительных материалов. Но благодаря своим уникальным свойствам, приобретенным в результате сложного технологического процесса изготовления, приобрел широкую популярность. Рассмотрим, в чем заключается технология обустройства вентилируемого фасада и как происходит монтаж облицовки из керамогранита.

Устройство вентилируемого фасада

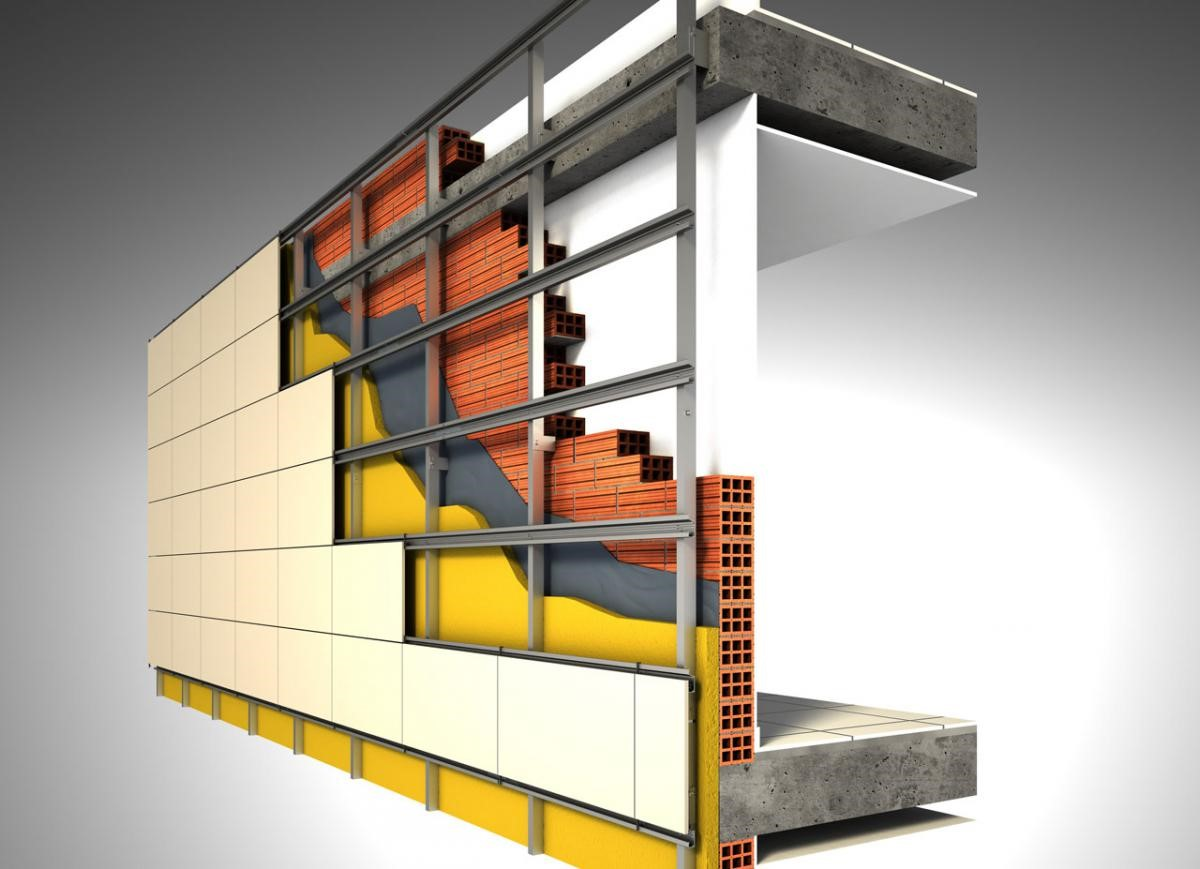

Вся конструкция вентфасада состоит из трех основных частей:

  1. Каркас, который закрепляется непосредственно на стенах здания. Такая конструкция состоит из металлических направляющих профилей и кронштейнов. Кронштейны крепятся при помощи анкеров к стене и имеют специфическую конструкцию, позволяющую регулировать промежуток между фасадом и облицовочным материалом.
    Такая конструкция кронштейнов позволяет без проблем выравнивать поверхность фасада.
  2. Утеплитель, паро- и гидроизоляционный слой укладывается между каркасом. При этом монтаж теплоизоляционного материала происходит при помощи пластиковых дюбелей с большими шляпками. В качестве утеплителя чаще всего применяют современные разработки: пенополистирол, базальтовую вату, пенополиуретан.
  3. Облицовочный материал устанавливается на каркас. Для монтажа керамогранитных плит в качестве облицовки применяются два вида: скрытый и видимый способ крепления.

Преимущества применения керамогранита для облицовки фасада

Керамогранит для облицовки фасада выпускается в квадратных или прямоугольных плитах. Их монтаж имеет такие преимущества перед другими облицовочными материалами:

  • Внешний вид такой отделки получается эстетический и респектабельный. Широкий выбор цветовой гаммы позволяет разнообразить стиль оформления.
  • Защита от влаги. Керамогранитное покрытие не впитывает влагу и является отличной защитой фасада от сырости.
  • Высокий уровень пожарной безопасности – керамогранит является негорючим материалом.
  • Устойчивость к механическому воздействию, прочность и долговечность.
  • Высокие эксплуатационные характеристики. Керамогранитная облицовка не выгорает на солнце, не боится перепадов температуры. Керамогранит износоустойчив и не требует ухода за собой.

Совет! Керамогранитная плитка выпускается с несколькими видами поверхности: неполированной, полированной, матовой и рельефной. Такое разнообразие обработки позволяет сделать фасад дома более индивидуальным.

Установка вентилируемого фасада

Прежде чем начинать монтаж вентилируемого фасада, необходимо рассчитать и закупить необходимые материалы: металлический профиль, утеплитель и керамогранитную фасадную плитку. После обмера и разметки здания можно начинать монтаж каркаса.

Установка обрешетки

Каркас для навесного фасада – это довольно сложная подсистема, и технология ее монтажа следующая:

  • Прежде всего, к поверхности фасада крепятся кронштейны, при этом их монтаж начинается сверху.
  • Несущая способность анкеров и кронштейнов, а также шаг их монтажа рассчитывается специалистами, исходя из состояния и материала фасада.
  • Установив все несущие кронштейны, начинают монтаж направляющих. Их выставляют в одну плоскость, используя заранее выставленные маяки.
  • Расстояние от стены до направляющих определяется типом и толщиной выбранного утеплителя.

Монтаж утеплителя на фасад здания

После того, как подсистема каркаса полностью смонтирована, начинают монтаж теплоизолятора:

  • Для утепления вентилируемого фасада из керамогранита лучше использовать листовые утеплители.
  • Утеплитель следует подогнать по размерам ячеек, образованными направляющими каркаса.
  • Теплоизоляционный материал устанавливается в эти ячейки и закрепляется специальными дюбелями. В некоторых случаях применяют два слоя утеплителя, чтобы увеличить уровень тепловой изоляции здания.

Затем утеплитель укрывается сверху пароизоляционной пленкой.

Этот материал обладает особой структурой: он пропускает воздух, но не пропускает влагу. Такая технология дает возможность утеплителю «дышать», не отсыревая при этом. Монтаж такой пленки производится внахлест при помощи строительной липкой ленты. Швы при этом также необходимо проклеить.

Совет! При утеплении фасада волокнистыми (минераловатными) материалами, необходимо применение гидроизоляции. Она укладывается между утеплителем и стеной фасада.

Установка облицовки из керамогранита

Установка облицовочной плитки из керамогранита производится достаточно просто. Для этих целей применяются специальные кляммеры из нержавеющего металла:

  • Стартовые кляммеры при помощи заклепок крепятся на нижней направляющей с учетом размера плитки керамогранита.
  • Теперь выставляется первый ряд облицовки и также крепится двойными кляммерами (с пазом для следующего ряда).
  • Затем следует монтаж второго ряда и так далее, до полного завершения облицовочных работ.

Таким образом, выстраивается эффективная подсистема вентфасада, способная прослужить не одно десятилетие.

Совет! Приведенный способ крепления относится к открытому методу крепления облицовочных панелей. Также можно применить скрытые кляммеры, но стоят они дороже и их монтаж значительно сложнее: применяется особая технология креплений. Также используется клеевой метод крепления панелей керамогранита к направляющим, но этот метод требует тщательной подготовки плиток и особого клеящего состава.

В заключение стоит отметить, что установка вентилируемого фасада с облицовкой из керамогранита является выгодным вложением средств. Такая облицовка не требует ухода, при необходимости каркасная подсистема позволяет легко заменить плитку керамогранита, не демонтируя всей обшивки.

технология монтажа навесного вентилируемого фасада

Керамогранит для фасада – это пожаро-, морозо- и атмосферостойкий материал, который со временем не выцветает. Толщина плит может быть от 8 до 12 мм. Самые популярные размеры – 600х600 мм и 600х300 мм. В отличие от укладки на пол или стены, фасадный керамогранит крепится без клея, на каркас. Такая технология называется вентилируемым фасадом. Она долговечна (до 50 лет), может быть монтирована в любое время года и позволяет установить внешнюю изоляцию стен.

Навесной вентилируемый фасад из керамогранита устанавливают на многоэтажные новостройки, торговые центры и малоэтажные дома.


По новым нормам теплоизоляции зданий (СНиП 23-02-2003) стало нерентабельным строительство толстых стен из бетона или кирпича из-за их высокого коэффициента теплопроводности. Поэтому теперь стены новых домов делают  тонкими, но утепляют эффективными материалами: минеральной ватой или экструдированным пенополистиролом.

Быстрая навигация по статье

Технология вентилируемого фасада

Для начала немного теории.

Схема вентилируемого фасада


На схеме изображён стандартный пирог вентилируемого фасада. Его основными элементами являются:
  1. Несущая стена;
  2. Теплоизоляционный слой;
  3. Ветрозащита. С помощью неё должны быть защищены торцевые поверхности от продольной фильтрации воздуха (продольные потоки воздуха, которые остужают стену). Но главным местом утечки тепла может стать место неплотного прилегания утеплителя к стене. Ветер будет попадать сразу под утеплитель и остужать стену. Поэтому нужно тщательно крепить каждый лист теплоизоляции к стене на дюбели-зонтики, и делать это нужно на ровную стену. У минеральной ваты тут преимущество перед пенополистиролом, она может обходить небольшие выступы на стене, и более плотно прилегать. Щель в 0,5 см под утеплителем снижает теплозащиту стены на 60%.
  4. Кронштейны для крепления наружной облицовки;
  5. Облицовка — защищает теплоизоляцию от климатических воздействий (дождя, ветра, снега и солнечных лучей), а также создаёт архитектурный облик здания. Это может быть керамогранит фасадный, фиброцементная панель, композитная панель, металлокассеты из оцинкованной стали или алюминиевых листов. Под облицовкой обязательно должен оставаться зазор для вентиляции и удаления влаги из стены.

При маленьком размере зазора на внутренней стороне облицовки может образовываться конденсат, а если минеральная вата станет влажной – она утратит свои характеристики.

Чтобы понять, как устроен вентилируемый фасад, представьте, что на улице температура воздуха -20, а внутри дома +20 градусов. Из-за разности температур образуется тепловой поток, который направлен от нагретой точки стены к холодной (то есть в сторону улицы). Проходя через стену, тепловой поток нагревает материалы в разной степени. Чем ближе к наружной поверхности, тем ниже температура материала. Если вентилируемый фасад был спроектирован правильно, на наружной поверхности теплоизоляции температура будет на 1—3 градуса теплее, чем температура воздуха на улице.

Холодный уличный воздух, соприкасаясь с поверхностью утеплителя, нагревается и поднимается наверх. За счёт этого создаётся непрерывный воздушный поток под облицовкой скоростью 0,5 м/с. Приток нового воздуха под облицовку происходит за счёт зазоров между керамогранитом и внизу конструкции. Через верхние щели воздух выходит наружу.

Кронштейны также участвуют в процессе теплообмена. Чем больше тепла через них проходит, тем толще слой теплоизоляции нужен для компенсации этих потерь.

На практике через кронштейны теряется от 10 до 50% тепла. Это значит, что слой теплоизоляции должен быть увеличен на 10—50%.

Летом же наоборот, при температуре воздуха +10 градусов, поверхность облицовки может нагреваться на солнце до +40. За счёт вентилируемого слоя наружная поверхность теплоизоляции будет иметь температуру около 14 градусов. Поэтому такая технология обеспечит тепло зимой и прохладу летом.

Подробнее об основах теплофизики и правилах монтажа теплоизоляции смотрите в учебном видео от компании Ursa:

При монтаже теплоизоляции, большое внимание нужно уделять узлу примыкания утеплителя к оконной раме. Если стык оконного блока и стены перекрыть теплоизоляцией, температура на внутренней поверхности рамы и откоса всегда будет выше температуры образования конденсата. Если стык останется открытым, то возможно образование конденсата. Особенно это будет заметно на пластиковых и алюминиевых окнах.

Монтаж

Установка кронштейнов

Монтаж фасадной системы начинается с разметки. На несущей стене нужно определить места под установку кронштейнов. Они должны быть расположены с шагом, равным размеру керамогранита. Удобнее всего делать разметку с помощью ротационного лазерного нивелира.

Кронштейны крепятся на стене с помощью анкеров в предварительно пробуренные отверстия. Бур должен быть откалиброван, чтобы получить точные по глубине и диаметру отверстия для анкеров.



Кронштейны будут воспринимать всю нагрузку навесного фасада, поэтому от их выбора зависит долговечность и безопасность конструкции. Они должны иметь срок службы не менее, чем у фасадной системы, обеспечивать хорошую несущую способность, обладать коррозионной стойкостью. Так как это уязвимый участок в теплоизоляции (так называемый мостик холода), его площадь в поперечном сечении должна быть минимальна. Конструкция кронштейна должна позволять регулировать положение наружной плоскости фасада относительно несущей стены без операций подрезки или наращивания. Лучше всего для этих дел подходят кронштейны из легированных сталей.

Теплоизоляция

Стены «окутываются» в слой теплоизоляции: минеральной ваты или экструдированного пенополистирола. Утеплитель должен быть закреплён плотно к стене и без зазоров. Минеральную мату нужно подрезать точно по месту, чтобы не создавалось бугров по краям.

Недопустимо уменьшение толщины утеплителя или крепление с зазорами

Каждый лист утеплителя должен быть закреплён минимум на 5 зонтиков (4 по краям и 1 в центре). В высоких зданиях количество точек крепления увеличивается.

Листы надеваются прямо на кронштейны, для этого делается небольшой прямой или крестообразный надрез, но ни в коем случае не большие прямоугольные вырезы


Каждый новый ряд утеплителя монтируется со смещением относительно предыдущего на половину длины. Если утепление делается в несколько слоёв – их также крепят со смещением, чтобы стыки не пересекались.

Для крепления к стене используются дюбели-зонтики. Есть 2 способа их установки: традиционный с бурением и забиванием дюбелей, а также современный способ монтажа при помощи порохового инструмента. Современный способ по скорости в 2 раза быстрее, но подходит только для профессиональных монтажников и позволяет делать установку только на высокопрочные стены.

При использовании минеральной ваты, её нужно закрывать пароизоляционной мембраной для защиты от влаги и выветривания. Она крепится внахлёст 10—15 см


Для защиты от ветровых нагрузок, на углах фасада рекомендуется устанавливать защитную стеклосетку. Она крепится также на зонтики одновременно с монтажом теплоизоляции.

Недопустимо утеплять угол путём перегиба на нём утеплителя, либо фиксировать его с помощью проволоки

Бонус: Технологическая карта «Монтаж теплоизоляции в конструкциях навесных вентилируемых фасадов».

Облицовка

С помощью ротационного уровня все кронштейны выравниваются в одну плоскость. При этом нужно оставить вентиляционный зазор под облицовкой 3—5 см.

Направляющие крепятся к кронштейнам на заклёпки или винты.


Край керамогранита должен попадать на середину направляющего профиля. Для крепления к каркасу используется кляммер для керамогранита. Стартовые и рядовые кляммеры крепятся к каркасу на заклёпки.

Щели между керамогранитом должны быть равномерными, около 4—5 мм.

Особое внимание обратите на контактную совместимость материалов каркаса и крепежа. Например, нельзя совмещать сталь с алюминием, потому что в местах их контакта быстро возникнет коррозия.

Подведём итоги

Вентилируемые фасады из керамогранита – это хороший способ обновить внешний вид староых и новых зданий и сделать их теплее. Но неправильный монтаж может не только не дать никакого эффекта в плане теплоизоляции, но и даже навредить — начнёт образовываться конденсат, влажность внутри помещения повысится, на облицовке появятся мокрые пятна.

comments powered by HyperComments

загрузка...

Технология вентфасада из керамогранита: достоинства выбора

Вентфасады из керамогранита – современная система облицовки, включающая в себя большое число компонентов, которая, благодаря своим преимуществам быстро завоевала рынки многих европейских стран.

Подобные отделочные комплекты разрабатывались специально, чтобы одновременно решать задачи теплоизоляции зданий, отвода скапливающейся на поверхности стен влаги, а также повышения эстетических качеств любого объекта.

Развитие технологии вентилируемых фасадов привело к тому, что на рынке появились действительно качественные системы облицовки из керамогранита, обладающие громадным количеством преимуществ, по сравнению с другими вариантами отделки фасадов зданий.

По своей конструкции, вентфасад из керамогранита – это система с металлическим каркасом, за счет использования которого слой облицовки располагается на определенном удалении от внешних поверхностей стен.

Через организуемый воздушный зазор осуществляется постоянная циркуляция воздуха и паровыделение с поверхности слоя утеплителя и конструкций строения.

В целом, вся технология современных вентфасадов подразумевает использование системы, состоящей из нескольких основных элементов, каждый из которых выполняет определенную функцию:

  1. слой утепления необходим для сохранения тепла внутри здания;
  2. защитная пленка предотвращает попадание влаги на утепление и стены;
  3. каркас выполняет крепежные функции и организует воздушный зазор;
  4. внешний облицовочный слой, придающий фасаду привлекательный вид и защищающий конструкции здания от воздействия окружающей среды.

Основные качества и преимущества технологии с керамогранитом

В настоящее время на рынке представлено большое количество разнообразных материалов для отделки внешних стен здания, каждый из которых имеет свои собственные уникальные характеристики.

Среди наиболее значимых преимуществ вентфасадов из керамогранита можно выделить:

  1. Привлекательный внешний вид. На рынке представлено большое количество керамогранитных панелей в различном цветовом и стилевом оформлении. При использовании такой облицовки, любому объекту можно придать великолепный, респектабельный внешний вид. Это преимущество особенно важно для общественных, промышленных, офисных зданий и объектов торговли, так как эстетические качества невольно вызывают у посетителей приятные чувства и уверенность в финансовом благосостоянии владельцев здания.
  2. Паропроницаемость. Конструкция вентилируемого фасада обеспечивает прекрасную вентиляцию на внешних поверхностях стен, благодаря которой скапливающийся конденсат на элементах здания испаряется, не принося никакого вреда материалам, из которых возведено сооружение. Наличие воздушной прослойки также способствует сохранению температуры на поверхностях стен в приемлемых пределах даже во время серьезных перепадах температуры в зимнее время года. Все эти преимущества предотвращают возникновение грибка и плесени внутри помещения.
  3. Качественная теплоизоляция. Технология вентфасада позволяет использовать слой утеплителя, размещаемого непосредственно на поверхности внешних стен здания. Слой утеплителя и хорошая изоляция обеспечивают минимальные тепловые потери любого объекта. Это преимущества позволяет снизить затраты на электроэнергию и отопление даже в самых сложных климатических условиях.
  4. Звукоизоляция. Помимо теплоизоляции, конструкция вентфасада из керамогранита обеспечивает также прекрасные свойства изоляции звука.
  5. Пожарная безопасность. Керамогранит, а также другие материалы, входящие в состав современного вентилируемого фасада, отличаются низкими показателями горючести, благодаря чему облицовка не только не будет гореть, но еще и может препятствовать проникновению огня на элементы здания с прилегающих к объекту территорий.
  6. Выравнивание неровностей стен. Использование вентилируемого фасада, технология устройства которого не требует специальных подготовительных работ, решает вопрос необходимости выравнивания поверхностей внешних стен. Любые проблемы будут надежно скрыты от посторонних глаз.
  7. Простой монтаж. Установка вентилируемых фасадов может производиться в любых температурных условиях, а потому допускается даже монтаж в холодное время года. Для установки требуется использование только распространенных ручных инструментов, которые должны быть в арсенале любого домашнего мастера.
  8. Стойкость к внешним воздействиям. Керамогранит стойко переносит постоянное нахождение под солнечными лучами, не выгорает, не портится из-за высокой влажности и не требует какого-то специального ухода.
  9. Долговечность. Керамогранит отличается чрезвычайно продолжительным сроком службы, что вместе с высокими показателями стойкости компенсирует затраты на закупку необходимых материалов.

Конструкция навесного вентилируемого фасада

Если рассматривать вентфасад с позиции продолжения конструкции здания, то в ее состав входят не только различные материалы и изделия, закупаемые в магазинах, но и сами внешние стены здания.

Стена дома выступает в роли опоры для всей системы вентилируемого фасада, именно поэтому перед началом монтажных работ, специалистам следует тщательно обследовать стены на наличие повреждений, заваленных углов и других дефектов, которые следует исправить перед установкой основных элементов конструкции облицовки.

Вторым элементом вентилируемого фасада является подсистема, основной задачей которой является удержание керамогранитных панелей и создание воздушного воздуха для вентиляции. Каркас вентфасада включает в себя множество металлических и крепежных элементов: кронштейны, несущие профили и ряд дополнительных крепежных частей, в том числе уплотнительные ленты, декоративные вставки и т. д.

Наделять объект теплоизоляционными свойствами должен отдельный слой утепления, в качестве которого чаще всего используются панели с минеральной ватой, они крепятся на основу каркаса и вплотную прилегают к поверхностям стен.

Для защиты слоя утепления от вредного воздействия окружающей среды, он должен покрываться защитной пленкой, которая не должна позволять проникать воде на слой утепления, а также не должна препятствовать удалению конденсата через пар, скапливающегося на стенах.

После утеплителя и защитной пленки идет воздушный зазор, ширина которого может варьироваться от нескольких десятков до нескольких сотен миллиметров, в зависимости от конструктивных особенностей строения, состояния поверхности стен и других параметров.

Облицовочный материал, в данном случае керамогранит, выполняет не только эстетические функции, он также защищает все внутренние элементы системы от влияния окружающей среды, предотвращает проникновение влаги и солнечных лучей.

Вентфасады и фасадные системы - Вентилируемые фасады из керамогранита

Конструкция для крепления вентилируемого фасада керамогранита на 75% состоит из подсистемы для крепления облицовочных панелей, конструкции для установки вентфасада из: кронштейнов несущих, профиля и крепёжных элементов - кляммеров для крепления, вентилируемый фасад для крепления керамогранита системы "Декот-21" также содержит комплект кляммеров (рядовых и стартовых) для керамогранитных плит с толщиной от 8 до 12 мм, с помощью которых плитка устанавливается на направляющие скрытым и открытым способом крепления.

Одна из первых навесных вентилируемых фасадов с воздушным зазором в России была разработана еще в 1992 году для облицовки керамогранитных плит различных зданий: от жилых домов и административных зданий, до отделки школ и детских садов - ведь далеко не секрет, что керамогранит производителя "Эстима" или "Керама марацци" прошел проверку и имеет техническое свидетельство, безопасный для фасада с установкой на кляммера.

Стоит выделить и других производителей керамогранита:

  1. Керамика Будущего
  2. Уральский керамогранит
  3. ESTIMA
  4. Грани таганая
  5. Керамин
  6. Грэс
  7. Керама марацци

Фасадная система керамогранит

Фасадная система навесная керамогранит устанавливается на комбинируемый каркас с плитами "600*600" или панелями "1200*300" с видимым креплением на кляммерах с утеплением или без него наружных стен зданий - позволяет установить вертикально или перекрёстно недорогой фасадный каркас, причём максимальный вынос системы фасада, может достигать 450 мм. и более (при проведении дополнительных статических расчётов)

При выносе более 300 мм фасадные подсистемы требуют усиления и доработки узлов крепления, также может быть и доработанный тип каркаса (комбинированный или опорно-несущий вариант подконструкции) в любой системе по альбомам технических решений, также применяется фасадная отсечка из металла, для уменьшения "вентиляционного потока фасадной системы" так называемой буферной зоны, образуемой большими потоками воздуха в системе фасада. Подсистема с креплением в перекрытие применяется на фасаде со слабым несущим основанием, при невозможности крепления кронштейнов в рядовой зоне, классическим способом монтажа подсистемы из керамогранита.

Системы навесных вентилируемых фасадов из керамогранита, также стоит поделить на подконструкции по типу металла:

Вентфасад из керамогранита по типу металла:

Любой проект требует проходной стоимости на конструкцию и её элементы, где по типу металла для будущей конструкции производитель определяет стоимость комплекса работ на устройство облицовки для крепления и если бы было по другому, скорее всего применялась бы нержавеющая конструкция для установки вентфасада из керамогранита и пару типов алюминиевых систем с анодированием для более длительной эксплуатации. Цикл жизни системы - конструкция и её элементы с порошковым  окрашиванием, позволяет добиться подсистеме из оцинкованного металла эксплуатации 40-45 лет чего вполне достаточно для длительной жизни строительного объекта.

Фасадные системы бывают:

  • Алюминиевые (вертикальные, межэтажные в плиты перекрытия)
  • Нержавеющие (нержавеющая сталь аустенитная, вертикальные, горизонтально-вертикальные, в плиты перекрытия)
  • Оцинкованные (оцинкованные без окрашивания полимерным покрытием, окрашенные порошком вертикальные, горизонтальные, межэтажные, опорно-несущие комбинированные)
  • Смешанные (по составу металла, по составу покрытия, по типу крепления)

Варианты крепления керамогранитных плит

Расчёт и заказ фасадных систем всегда сопровождается проектированием любого типа крепления, и хоть и разработка проекта на вентфасад из керамогранитных плит несколько проще чем клинкер или натуральный камень, всё же требует работ по раскладке профиля и кронштейнов. Декот-21 как конструкция является аналогичным альбомом по креплению подсистем "Премьер" и "Альт-фасад" которые появились несколько позже но набрали популярности на рынке фасадного строительства, где можно после расчёта каркаса по проекту устанавливать на здание скрытым и открытым креплением любые панели, где можно определить тип крепления подсистемы: вертикальная или горизонтальная после проведения статических расчётов.

Мы предлагаем сразу три варианта системы крепления керамогранита:

  1. нержавеющая сталь с установкой в бетон, кирпич, пеноблок, металлокаркас
  2. оцинкованная сталь с порошковым покрытием (установка в любое основание)
  3. оцинкованная сталь (подходит для частного домостроения, где эксплуатация до 20 лет)

Также в нашей компании можно разработать проектную документацию на фасады, купить со склада кронштейны, профиль, окрасить комплектующие в необходимый RAL или NCS. Установка системы фасадов по проекту решает сразу несколько важных задач, реализацию проекта и соответствие рабочей документации технологии сборки тем более стоит это совсем недорого. Решение таких задач осуществляется на современном оборудовании нашей компании, мы разрабатываем сразу крепление пожарных отсечек, отливов и откосов к конкретному зданию и привязкой к геодезии.

Вентилируемый фасад из керамогранита

Подсистема из керамогранита - обладает очень низким водопоглощением, и соответственно лучше других имеет негорючие фасадные облицовки и фиксаторы - кляммеры, плитка имеет высокую морозостойкость и не боится загрязнений. Декот-21 система крепления просто переносит большие перепады температур, переносит подсистема с полимерным покрытием и сроки эксплуатации - более 40 лет, где плита керамогранита как материал - не выгорает на солнце и имеет глянцевую или матовую поверхность, скрытое крепление панелей или открытое на выбор.

Простая конструкция сборки плит на кляммеры рядовые позволяет провести работы по монтажу конструкции быстро и недорого. Осуществляем доставку по всей России для зданий снаружи или даже внутри, где системы крепления применимы в абсолютно разных климатических условиях и это факт, ведь подходит для керамогранитных вентилируемых фасадов различный керамогранит, к примеру 600*600, 300*1200, или другие размеры плиты.

Виды применения подсистемы декот

Отдельно стоит выделить, что мы предлагаем  виды применения подсистемы скрытое и открытое крепление керамогранита, в проекте на фасадные системы для цоколя применяется плитка 300*300 или 300*600 мм. в основной же плоскости здания 600*600 или 1200*300 мм. , с кламмерами из нержавейки открытого и скрытого (невидимого) крепления, а такие преимущества керамогранита как повышенная стойкость к истиранию и прочность к воздействию химических веществ, за счет данных свойств керамогранит является наиболее подходящим и востребованным материалом для мест, с большим уровнем проходимости людей или для производственных помещений и цехов.

Необходимо заметить, что помимо основных преимуществ, керамогранит отличается пожарной безопасностью и является экологически чистым продуктом –  ведь по сути это природный искусственный камень. Заказать вертикальную, межэтажную систему или горизонтально вертикальную под конструкцию "ДЕКОТ-21" со склада можно в компании "Оптима Фасад"

Керамогранит для фасада цена в Москве

Керамогранит фасадный стоит сравнительно недорого, имеет широкую палитру цветов и фактур матовых и глянцевых оттенков, поэтому если нужен материал по низкой цене, лучше обратиться в нашу фирму - мы являемся официальным дилером компании "ESTIMA" производителя фасадной плитки сотрудники которой всегда рады помочь с правильным подбором панелей для фасада.

Мы предлагаем гибкую систему скидок, клиенту предоставляется выбор вентилируемых фасадов  возможность доставки материала керамогранита Estima транспортом компании, причём объём приобретённой продукции значения не имеет. Стоимость керамогранита Эстима светлых оттенков формата 600*600 начинается от 350 р./м2, где расстановка цен и удорожание начинается на ярких цветовых палитрах. Как правило, средняя рыночная стоимость матового керамогранита с доставкой не превышает 900 р./м2

По всем вопросам о вентилируемых фасадах из керамогранита обращайтесь к нашим менеджерам. Бесплатная консультация по монтажу вентилируемого фасада в Москве по телефону: +7 (495) 177-26-78






Вентилируемый фасад из керамогранита - монтаж в Москве

Наша компания осуществляет производство вентилируемых фасадов из керамогранита в качестве облицовочного материала, а также предлагает установку вентилируемых систем в Москве. Процесс создания керамогранита можно сравнить с естественным процессом камнеобразования в природе. В состав материала входят 2 сорта белой глины, кварцевый песок и полевой шпат, а также определенные красители в соответствии с интересующим оттенком материала. Материалы тщательно смешиваются между собой, после чего масса прессуется и обжигается в печи под действием высокой температуры. В результате получается надежный плотный материал, характеризующийся низкой абсорбирующей способностью, экологической безопасностью и схожий с натуральным камнем по своим свойствам и особенностям.

В соответствии с типом поверхности керамогранит делится на несколько разновидностей – матовый, полуполированный и полированный. Кроме того, существует вариация фактурной поверхности, имитирующей натуральный камень в стиле рустик. Богатое разнообразие цветовых оттенков позволяет создавать самые разнообразные сочетания и реализовывать самые смелые архитектурные и дизайнерские идеи и задумки.

На сегодняшний день керамогранитная плитка широко применяется в отделке фасадов частных и загородных домов и коттеджей, административных зданий и строений, промышленных и многих других объектов.

Керамогранитная фасадная отделка вентилируемой системой может осуществляться в любое время года, а идеально ровные поверхности плитки существенно упрощают и ускоряют процесс монтажа. Керамогранитная плитка может использоваться для отделки любых форм архитектурных фасадов, включая самые сложные, такие как цилиндрические или конусообразные.

Усредненный расчет монтажа ( цена работы за 1 кв.м. фасада)

Керамогранит

нажмите на картинку для увеличения

Деталировка цен

Материалы

Керамо-

гранит

Проф-

лист

Фибро-

плита

Компо-

зит

подсистема

250

146

228

228

утеплитель 50 мм

75

75

75

75

облицовка

400

270

550

1300

Монтажные работы

1200

900

1500

980

Итого

1925

1391

2353

2583

Преимущества

Использование керамогранитной плитки для облицовки фасадной части зданий обеспечивает целый ряд несомненных преимуществ:

  • Длительный срок эксплуатации, достигающий 30 лет;
  • Богатое разнообразие цветовых оттенков;
  • Экологическая безопасность, причем в отличие от натурального гранита, керамогранит не испускает естественную радиацию;
  • Устойчивость вентилированных фасадных систем к перепадам температур;
  • Низкий показатель влагопроницаемости плюс дополнительная вентиляция;
  • Устойчивость к ультрафиолетовым воздействиям;
  • Устойчивость к загрязнениям и химическим реагентам;
  • Универсальность применения: керамогранитная плитка может использоваться в облицовки самых разнообразных архитектурных объектов различного назначения;
  • Геометрическая форма плитки существенно упрощает и ускоряет процесс монтажа;
  • Возможность корректировки дизайна фасадных систем за счет использования различных цветов и фактур плитки, включая их разнообразные сочетания, а также дополнительные архитектурные объекты – выносные элементы, фризы, ступени, углы и т. д.

Сколько стоит монтаж вентилируемого фасада из керамогранита

На сегодняшний день керамогранитная плитка является одним из наиболее привлекательных материалов в плане соотношения между качеством и ценой фасадной отделки. Монтаж обходится по достаточно низкой цене, поскольку материал практически не требует дополнительных расходов. На стоимость монтажа вентилируемого керамогранитного фасада влияет, в первую очередь, объем и сложность выполняемых работ, включая площадь облицовываемой фасадной поверхности и выбранный для этой цели материал.

Если Вас интересует высокое качество монтажа керамогранитного вентфасада, цена ниже конкурентов, обращайтесь в нашу компанию! Наши высококвалифицированные специалисты выполнят качественный монтаж вентилируемой фасадной системы любой сложности по привлекательным ценам и в кратчайшие сроки!

Виды вентфасадов:

Керамогранит

Профлист





Фиброплита

Композит





Редактор: oi7xmf

Вентилируемые фасады: облицовка керамогранитом своими руками

Гусевский Андрей Анатольевич

Вентилируемый фасад с облицовкой керамогранитом

Понятие вентилируемого фасада подразумевает монтаж декоративного покрытия на стены, с небольшим зазором, который будет препятствовать образованию и накоплению конденсата на поверхности конструктивных материалов. Для устройства таких фасадов можно использовать большинство современных облицовочных материалов, в числе которых и керамогранит.
Вентилируемые фасады с облицовкой керамогранитом, могут быть как утеплённые, так и без теплоизоляционного слоя.

Содержание статьи

Устройство вентилируемого фасада

Можно, конечно, обратиться в специализированную фирму, и вам предложат на выбор несколько вариантов дизайна фасада дома, доставят нужный материал, и произведут его монтаж. Только вот цена отделки, при этом, может увеличиться вдвое.

  • Ни для кого не секрет, что работа, выполненная своими руками, всегда способствует экономии средств. Главное, к ней нужно отнестись со всей серьёзностью и вниманием.
    А наша небольшая инструкция, надеемся, поможет вам в этом деле.
  • В регионах с тёплым климатом нет необходимости дополнительного утепления стен, поэтому их просто декорируют. Керамогранитная плитка, в зависимости от основания, может быть смонтирована на фасад: как клеевым способом, так и каркасным. Каркасная облицовка стен и является вентилируемым фасадом.
  • Процесс монтажа металлокаркаса, в случае отсутствия утеплителя, не отличается от утеплённого фасада. Разница будет только в том, что во втором случае глубина всей конструкции увеличится в соответствии с толщиной утеплителя.
    Мы же рассмотрим более сложный, вариант утепляемого фасада. Схему такой конструкции мы приводим на фото снизу.

Схема утеплённого вентилируемого фасада

Закупка комплектующих деталей

Выбрать красивый цвет плитки – это только полдела. Основное внимание при покупке должно быть уделено элементам каркаса и крепёжным деталям.
Итак:

  • Подсистемы вентилируемых фасадов могут быть из алюминия, нержавеющей или оцинкованной стали. Есть варианты, когда сталь и оцинкованная, и окрашенная. Конечно, всё это влияет на стоимость материала.

Профили для вентфасадов

  • В перечень деталей каркаса входят: три вида конструктивных профилей, кляймеры, кронштейны, анкерные и тарельчатые дюбели. В зависимости от основания, которое вы будете обшивать, вам может понадобиться либо гидроизоляционная мембрана, либо проникающая грунтовка.
    Для ячеистобетонных стен, например, используется специальная пропитка, защищающая их от влаги, но позволяющая им дышать.
  • Выбор утеплителей на рынке строительных материалов поистине огромен. Наиболее привычными для нас являются рулонные и плитные минеральные ваты: стекловолоконная, каменная, базальтовая.
  • Но, скажем прямо, использовать рулонные материалы на вертикальной плоскости не очень удобно, ведь их приходится резать. А работать со стекловатой довольно сложно и небезопасно.
    С пеноизолом тоже не всё так просто: для распределения пены по поверхности стен требуется специальное оборудование и защитная одежда.
  • Да и регулировать толщину слоя, в этом случае, не всегда удаётся. Самым простым и удобным вариантом для утепления наружных стен можно считать плитные утеплители.
    Те же минеральные ваты выпускаются не только в рулонах, но и в плитном варианте.

Плитный утеплитель для вентилируемых фасадов

  • Хотя, существует и немало современных теплоизоляционных материалов на полимерной основе. Это экструдированный пенополистирол, изоспан, изолон. Многие разновидности утеплителей производят, покрывая их лицевую сторону фольгой в заводских условиях.
    Такая конструкция избавляет от необходимости устройства пароизоляционного слоя.
  • Для защиты конструкции от ветра и попадания воды между элементами облицовки, поверх утеплителя обычно монтируется гидро- ветрозащитная плёнка, которая, в то же время, служит пароизоляционным слоем, удерживающим тепло внутри конструкции. Если вы купите фольгированный утеплитель, необходимость устройства этого слоя отпадает.

Керамогранитная плитка

  • Облицовка вентилируемых фасадов керамогранитом представляет собой многослойную конструкцию, финишным покрытием которой является квадратная плитка со стандартными размерами 300*300; 400*400; 600*600 мм. Есть и прямоугольные варианты 300*600 и 600*1200 мм, которые, в основном, применяются для крупногабаритных или многоэтажных зданий.

Керамогранитная плитка, предназначенная для монтажа на каркас, называется ректифицированной. Края таких плиток дополнительно обработаны с помощью специального оборудования, поэтому они идеально совпадают по периметру, создавая ровные стыки.
Ректифицированный керамогранит стоит дороже обычного. Но облицованная им поверхность смотрится не в пример интереснее.

Процесс монтажа

Подготовительный этап работ включает в себя зачистку поверхности и её гидрофобную пропитку, если таковая будет производиться. После этого производится разметка точек крепления несущих и опорных кронштейнов.


Длина кронштейнов должна учитывать толщину утеплителя, а так же величину зазора, которая должна быть не менее 2,5 см:
  • С помощью уровня и отвеса определяются маячные линии. Первой размечается нижняя горизонтальная, а после – угловые вертикальные линии. Затем краской наносятся промежуточные точки.
    Если вы посмотрите видео, вам гораздо проще будет уяснить для себя этот процесс.
  • Далее, поэтапно выполняется крепление кронштейнов. Если стена бетонная, или кирпичная, перфоратором бурите отверстия, после чего анкерными дюбелями фиксируете кронштейн.
    Но перед этим в отверстие, под основание кронштейна, нужно заложить прокладку из паронита.
  • Следующий этап включает в себя устройство изоляции. По нижнему периметру устанавливается стартовый профиль: от него и начнётся монтаж теплоизоляционных плит.
    Для того чтобы утеплитель и мембрану можно было уложить внутрь каркаса, в них делаются прорези под кронштейны.
  • Плиты утеплителя монтируют в шахматном порядке и встык, а плёнку – внахлёст, с запахом в 10 см. Всё это временно фиксируется в нужном положении.
    Затем, прямо сквозь материал сверлят отверстия, и производится его фиксация тарельчатыми дюбелями. Каждую плиту требуется закрепить в двух местах.
  • Когда вся начинка конструкции будет закреплена, можно приступать к монтажу вертикальных профилей. Они фиксируются к кронштейнам с помощью заклёпок.
    Кронштейны, как правило, регулируемые. Профиль должен держаться на кронштейнах свободно, что позволит ему перемещаться по вертикали.

Положение противопожарной отсечки

  • Это, в свою очередь, исключит возможную температурную деформацию. Стыкуются профили обязательно с зазором не менее 1 см.
    Не следует забывать об установке противопожарных отсечек.
  • Отсечки представляют собой металлические пластины, либо цельные, либо перфорированные. Их главное назначение – предотвратить горение ветрозащитной мембраны в случае пожара.
    Если используются цельные пластины, то их нужно монтировать так, чтобы они не перекрывали вентиляционные зазоры.
  • Ну, а следующий этап – это непосредственно декоративная облицовка вентилируемого фасада керамогранитом. Этот процесс выполняется в такой последовательности.
    На вертикальных направляющих профилях нужно разметить отверстия под кляймеры.
  • Через отверстие, просверленное дрелью, их фиксируют саморезами. Одновременно производится и установка плиток. На их тыльной стороне есть горизонтальные пропилы, к которым керамогранит и крепят к профилю.

Керамогранит в дизайне фасада дома

Используя плитку с разной фактурой или оттенком, можно создавать различные цветовые решения, осуществлять декорирование входных групп и оконных проемов. Вентилируемый фасад, выполненный из керамогранита, не только придаст зданию солидный вид, но и прослужит не менее четверти века.

Технология монтажа фасада из керамогранита (каталог, картинки и видео)


-----> ПЕРЕЙТИ НА СТРАНИЦУ С ОНЛАЙН ТРАНСЛЯЦИЕЙ <-----

Самое большое распространение получили вентилируемые фасады, где керамогранит используется в качестве облицовочного материала. На страницах нашего сайта много и подробно рассказано и показаны преимущества данной "вентилируемой технологии". Сейчас мы в деталях рассмотрим основные этапы монтажа.



Вентфасад обеспечивает отличную термоизоляцию и защиту от внешних факторов (ветер, осадки, шум). Благодаря наличию вентилируемого зазора между несущей стеной (при необходимости – с утеплителем) и облицовкой достигается «золотая середина» в поддерживании комфортной температуры внутри дома при любых погодных условиях (и зимой и летом).

Фасады, отделанные керамогранитом, обладают повышенной износостойкостью и имеют наиболее благородный вид. Все эти положительные характеристики обусловлены конструкцией и технологией сборки фасада.



Монтаж фасада можно разбить на несколько этапов (часть 1)

1. Кронштейны подсистемы крепятся непосредственно к несущей стене. Чтобы правильно подобрать крепёжные анкера, предварительно необходимо провести так называемое исследование на вырыв анкера.


2. Далее следует разработка проектно-сметной документации на фасад. Другими словами – проект фасада.

 Такой проект может делаться от недели до нескольких месяцев.
Без профессионально сделанного проекта не обойтись если ваше здание находится в городе, на центральной улице, в жилом массиве и т.д. – там где вопросам безопасности уделяется большое внимание, а также там, где осуществляется контроль за внешним видом застройки.

 Но вы можете обойтись и листочком формата А4...
Такой проект можно сделать за 10 минут прямо на стройке. Через 30 минут начать работать.

 Через 3 дня – ваш фасад облицован керамогранитом и полностью готов!

3. С помощью правильно выбранных анкеров устанавливаем кронштейны, на которые будет крепиться вся подсистема и облицовка. Весь процесс установки кронштейнов можно посмотреть в видеоролике – так будет быстрее и нагляднее, т.к. описание всей технологии установки словами займёт много места и времени.

4. Выбор керамогранита для облицовки фасада

Как правило – при монтаже вентилируемых фасадов устанавливается слой утеплителя (*). Но иногда бывает, что здание уже достаточно тёплое и требуется только вентиляция и красивая облицовка.   Самым дешёвым и практичным материалом является керамический гранит!  Кроме того этот облицовочный материал служит значительно дольше (и надёжнее), чем другие материалы – кассеты и панели из композита, профлист, фиброцементные плиты и т.д.



(*) Как выбрать и установить слой утеплителя – смотрите в видеоролике после каталога.

 ОБЗОРНЫЙ КАТАЛОГ

Если хотите БЫСТРО сориентироваться СРАЗУ ПО ВСЕМ коллекциям на одной странице (основные параметры, цены) – вам сюда

Когда и как они должны использоваться

Отношения между людьми и архитектурой материализуются в первую очередь в интерпретации поверхностных элементов, которые несут тяжелую коммуникативную и репрезентативную ответственность перед обществом, которое видит их извне. На протяжении всей истории важность архитектурных покрытий решалась с разных сторон. Если в современную эпоху прозрачность и демократизация пространства (переведенные на использование стеклянных навесных стен) были приоритетом композиционных исследований, то сегодня основные критерии выбора методов облицовки фасада связаны с необходимостью получения зданий. с высокими эстетическими качествами, эффективными, функциональными и наилучшим образом отражающими дизайнерские идеи и их композиционные идеи.

Устойчивая энергетика

Затраты, связанные с климатизацией внутренних помещений, составляют основную часть энергопотребления здания. Повышение энергоэффективности - это общий интерес всех стран на глобальном уровне, которые на протяжении многих лет ввели нормативные акты по сокращению потерь энергии в зданиях. Отсюда следует, что внешняя облицовка и, в частности, фасады играют решающую роль с точки зрения устойчивости, позволяя значительно снизить потребление энергии и повысить тепловой комфорт и улучшить благополучие жилых помещений во внутренних помещениях.

Вентилируемые фасады с защитой от дождя

Вентилируемый фасад с защитой от дождя, дополненный керамогранитом Florim, - это тип облицовки, который особенно рекомендуется для достижения высоких технических и энергетических показателей как для новых построек, так и для реконструкции, для общественных и частных зданий. Благодаря этой особой технической конструкции поверхность облицовки остается отделенной от стены, обеспечивая непрерывный поток воздуха, что дает значительные преимущества с точки зрения воздухопроницаемости и снижения тепловой нагрузки.В частности, вентилируемые фасады с дождевыми экранами с использованием керамогранита сочетают в себе высокие тепловые характеристики вентилируемых дождевых экранов с эстетическим качеством, функциональностью, легкостью и прочностью.

Преимущества вентилируемых фасадов от дождя

Изоляция . Полость, созданная между внешней стеной и облицовкой вентилируемого фасада с дождевыми экранами, в дополнение к возможности вставки слоя непрерывного изоляционного материала (тем самым устраняя тепловые мостики) и созданию технического пространства для размещения инженерных сетей и каналов, приводит к созданию конвекционных потоков, которые дают заметных преимуществ для здания и тех, кто в нем живет . Повышая общую изоляцию (включая акустическую) здания, вентилируемая система защиты от дождя способствует полному использованию тепловой инерции стен, тем самым уменьшая приток тепла, связанный с солнечным излучением летом, а зимой - снижая связанные с потерями поверхности. к действию воды и ветра.

Здоровье . Наличие воздушных камер и системы сухой укладки (без использования клея или пеноотделения) облегчает воздухопроницаемость кирпичной кладки, делая воздух во внутренних помещениях более здоровым и предотвращая образование плесени и влажности , обычно относящихся к зданиям. низкая температура поверхности.

Прочность. Поверхность вентилируемого фасада от дождя проходит над несущей конструкцией, образуя двойной слой облицовки, который защищает кирпичную кладку от воздействия элементов, предотвращая ее отслоение в дополнение к проникновению, что снижает затраты на техническое обслуживание.

Реструктуризация. Расположение системы с тыльной стороны и наличие технического отсека делают вентилируемые противодождевые фасады особенно подходящими и ценными при ремонте здания: помимо повышения энергоэффективности здания он позволяет переносить некоторые инженерные сети из внутренней части здания на внешнюю. Building , что упрощает мониторинг и обслуживание без необходимости ремонта существующих поверхностей и штукатурки.

Эстетическая преемственность. Скрытая система крепления, с помощью которой внешние панели вентилируемого дождевого фасада могут быть прикреплены к кирпичной кладке по периметру, дает возможность приблизиться к элементам облицовки, создавая однородную поверхность, на которую можно наносить материал бесшовно .

Керамогранит

Самый внешний слой вентилируемого фасада с защитой от дождя - обшивка - выполняет двойную функцию: защищая здание - тело - от атмосферных агентов, но также обнажая себя как поверхность с четко определенными эстетическими качествами, представляющую себя как истинную лицо здания. В этом смысле использование керамогранита в качестве облицовочного материала особенно ценится из-за широкого диапазона размеров , эстетического декора и отделки, которые он предлагает , а также из-за его физических характеристик.

Фарфоровый вентилируемый фасад с защитой от дождя, разработанный Studio Centimetroquadro - Monza (IT)
Посмотреть проект


Керамогранит любого размера дает дизайнерам большую свободу в выражении мотива пространственности на фасаде.Фарфоровые вентилируемые фасады, защищающие от дождя, помогают переосмыслить взаимосвязь между облицовкой и структурой в современном ключе, между корпусом и обшивкой здания, , без ущерба для преимуществ, которые дает использование такого компактного керамического материала (высокая механическая стойкость к тепловому удару, непроницаемость, негорючесть, устойчивость цветов к солнечному свету, химическим воздействиям и смогу, легкость и удобоукладываемость, ограниченное обслуживание и долговечность).

Применение керамогранита на фасаде отеля в Анконе (Италия)
Посмотреть проект


Вентилируемый фасад By Emilgroup

Керамогранит Emilgroup обладает особыми техническими характеристиками, которые делают его идеальным решением для проектов вентилируемых фасадов, в которых важно сочетать такие аспекты, как отличная механическая прочность, морозостойкость и термостойкость, огнестойкость, УФ стойкость цвета, устойчивость к химическому воздействию и смогу, легкость и удобоукладываемость, а также низкие эксплуатационные расходы.

В частности, керамогранит Emilgroup обладает особыми техническими характеристиками, которые сочетают в себе энергетические, эстетические, экономические и строительные преимущества.

1. Энергетические преимущества

Благодаря вентилируемой рубашке в сочетании с наружной керамической плиткой, система вентилируемого фасада с утеплителем позволяет добиться значительной экономии энергии. Зазор между стеной и облицовкой создает конвекционные потоки, помогая зданию дышать благодаря естественной циркуляции воздуха.

Система обеспечивает защиту от влаги и атмосферных воздействий и гарантирует отличную тепло- и звукоизоляцию. Керамогранит Emilgroup создает передовой щит для здания, поглощая и отражая солнечные лучи.

2. Эстетические преимущества

Система вентилируемых фасадов придает заметную эстетическую ценность зданиям, будь то новые постройки или, что еще более важно, реконструкция существующих зданий. Это идеальное решение для зданий коммерческой или обслуживающей промышленности (крупные торговые центры, отели, промышленные комплексы, музеи, больницы, аэропорты), а также для жилой недвижимости независимо от размера.

Короче говоря, керамогранит Emilgroup предлагает:

- БОЛЬШОЙ ВЫБОР

Широкий выбор отделки и поверхностей для облицовки здания.

Возможность выбора из различных натуральных, полуполированных или структурированных материалов.

Диверсификация и персонализация дизайнерских решений.

- БОЛЬШЕ ДИЗАЙНА

Внимание к деталям в каждом отдельном продукте.

Богатые и структурированные узоры придают зданиям неповторимый характер.

Разнообразие рисунков для поверхностей, которые никогда не повторяются.

- БОЛЬШЕ КОМПОЗИЦИОННОЙ СВОБОДЫ

Возможность выбора различных цветов и отделок в рамках одного проекта.

Возможность адаптации к архитектурным объемам и неровностям.

Модульные размеры и размеры.

3. Преимущества конструкции

Монтаж системы вентилируемого фасада выполняется быстро и легко. Будучи полностью механической процедурой, которая не требует использования каких-либо клеев, строительных растворов или других химических материалов для установки плитки, сборка системы с использованием керамогранита Emilgroup является чистой, экологически чистой и менее агрессивной для строительных площадок, которые не образуют пыли или чрезмерного количества пыли. шум.Это также приводит к большей гибкости: плиты из керамогранита могут быть временно удалены благодаря винтам, расположенным в стыках, так что обслуживание может быть выполнено на первоначальном нижележащем здании.

4. Экономические преимущества

Система вентилируемых фасадов не только обеспечивает долгосрочную экономию энергии, но и является вложением, которое окупается со временем. Низкие эксплуатационные расходы и долговечность используемых материалов значительно снижают реальную стоимость системы. Здание также приобретает дополнительную имущественную стоимость.

Керамическая плитка для вентилируемых фасадов и архитектурных проектов


ЧТО ТАКОЕ ВЕНТИЛИРУЕМЫЙ ФАСАД?

Вентилируемый фасад - это метод строительства, при котором создается физическое разделение между внешней стороной фасада и внутренней стеной здания. Это разделение создает открытую полость, обеспечивающую обмен воздуха между стеной и наружной облицовкой. Полость обеспечивает ряд тепловых, акустических, эстетических и функциональных преимуществ, которые повышают ценность продукта.

ТЕПЛОВЫЕ ПРЕИМУЩЕСТВА

Внутренний тепловой поток : Укладка теплоизоляции на внешнюю часть стены и конструкцию пола предотвращает образование тепловых мостов по всему фасаду. Потери тепла наружу зимой блокируются, как и тепло, поступающее снаружи летом, что приводит к экономии энергии от 15% до 35%, как в плане отопления, так и кондиционирования воздуха.

Внешний тепловой поток: Кроме того, изоляция внешней части стены и конструкции пола обеспечивает зданию большую тепловую массу.Это увеличивает тепловую инерцию здания, тем самым обеспечивая значительную экономию энергии и создавая более комфортную атмосферу. Настенная плитка действует как экран, отражающий большую часть солнечного излучения и предотвращающий его попадание в здание.
ДОСТУПНЫЕ СИСТЕМЫ
Grespania предлагает четыре различных системы крепления, которые подходят как эстетическим, так и функциональным потребностям клиента.

ВИДИМЫЙ ЗАЖИМ

1-Крепление
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Крепежный зажим
6- Керамогранит

СКРЫТЫЙ ЗАЖИМ

1-Крепление
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Крепежный зажим
6- Керамогранит

ХИМИЧЕСКАЯ СИСТЕМА КЛЕЯ QUMICO

1-Крепление
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Клей
6- Керамогранит

KARRAT SYSTEM

1-Крепление
2- Кронштейн
3- Изоляция
4- Т-образный профиль
5- Горизонтальный профиль
6- Профиль Karrat
7- Фарфор плитка

ДОСТУПНЫЕ УСЛУГИ Благодаря своей профессиональной команде технических решений, Grespania может предоставить подробное исследование предлагаемого фасада, которое включает в себя: Модуляция фасада

Анализ нагрузки на металлическое основание

Deta iled budget

СМЕЖНЫЕ ПРОЕКТЫ
ПРЕДЛАГАЕМЫЕ СЕРИИ ДЛЯ ВЕНТИЛИРУЕМЫХ ФАСАДОВ

Вентилируемые фасады или стены и облицовка

Обшивка здания - один из самых интересных аспектов дизайна, которым уделяют внимание архитекторы в последние годы. Некоторые интерпретировали это графически, другие - через текстуры материалов, а третьи - пытаясь покончить с этим, но у всех этих экспериментов есть одно общее: вентилируемый фасад или вентилируемая стена.
Эта строительная система оставляет архитектору прекрасную эстетическую автономию, основанную на прочной основе с непревзойденными преимуществами теплоизоляции .
Вентилируемый фасад архитектурно охватывает здание и позволяет ему дышать, так что движение воздуха выполняет задачу сохранения тепла в здании зимой и прохлады летом. вентилируемого фасад состоит из - с внешней стороны к внутреннему - из слоя облицовки удерживали здание с помощью специальной анкерной конструкции , как правило, изготовлены из алюминия, а слой изоляции прикреплен к сетке поддерживая облицовка. Зазор 3-5 см, образованный между конструкцией и зданием, таким образом, становится пространством, в котором циркуляция воздуха уменьшает скачки температуры, улучшая эксплуатационные характеристики здания. Фактически это простая система, которая работает за счет эффекта стека, естественного явления, благодаря которому горячий воздух, движущийся вверх, помогает поддерживать постоянную температуру, улучшая условия в здании.

Эта система также сохраняет определенную степень независимости от архитектурного дизайна здания, поскольку принцип, лежащий в основе ее, заключается в статической независимости каждой отдельной плитки, что исключает использование раствора, используемого для удержания плиток на месте. Этот аспект позволяет свободно использовать любой облицовочный материал на вентилируемом фасаде или стене, оставляя внешний вид здания полностью на усмотрение архитектора: компактное, как камень, с глянцевой или матовой отделкой, как керамика или керамогранит, прозрачное, как стекло, полупрозрачное как металл и т. д.
Движение и оседание в соответствии с коэффициентом расширения отдельных строительных материалов могут действовать, не влияя на внешний вид здания в целом.
Примером всех этих качеств являются вентилируемые стены Granitech, многослойные строительные решения, позволяющие «сухой» монтаж элементов облицовки.


Преимущества, предлагаемые системой, включают снижение риска растрескивания и отслоения; легкий монтаж; возможность обслуживания и работы на отдельных панелях; защита стеновых конструкций от воздействия атмосферных агентов; устранение тепловых мостов и поверхностной конденсации.

Таким образом, в архитектурном дизайне фасадной облицовки может быть использован скин нового поколения, способный сочетать технические характеристики, полученные в результате самых передовых исследований в области строительства, с талантом к композиции, характерным для классической архитектуры.
Здания теперь могут одеваться сами по себе, они служат дольше и образуют композиции, играющие с эффектами полных и пустых объемов, с эффектами светотени света и тьмы и графики: короче говоря, вентилируемая стена - это современный принцип строительства, который обеспечивает преемственность истории архитектуры.

Контакт для информации: www.granitech.com

Зачем устанавливать вентилируемую стену: преимущества и облицовочные решения

Компания Granitech всегда занималась проектированием и производством вентилируемых стен, также называемых вентилируемыми фасадами, покрытых керамогранитом.
Внешняя облицовка здания - это тот аспект его конструкции, который наиболее сильно определяет его визуальное воздействие и передает большинство характеристик проекта, поэтому часто используется фарфор с его техническими характеристиками и широким выбором цветов и отделки, что делает его наиболее подходящим. материал для выражения силы дизайна.
При создании вентилируемой стены из керамогранита в нашем распоряжении есть отдельные автономные элементы, которые позволяют архитектору создавать комбинации, чередования и графические эффекты, используя стену вентилируемого фасада как поверхность, выражающую всю визуальную мощь архитектурного сооружения.
Свобода и независимость в дизайне отдельных элементов являются аспектами первостепенной важности в облике любого здания, от индивидуальных домов до многоцелевых конструкций для предприятий, включающих офисы, выставочные залы и торговые площади.
Как отмечается в современных дисциплинах, таких как визуальный маркетинг, восприятие общего изображения объекта (в самом широком смысле и, следовательно, включая произведение архитектуры) включает в себя комбинацию множества элементов, которые больше нельзя рассматривать по отдельности в зависимости от их специфические функции, но их следует рассматривать в контексте множества сенсорных, экологических и субъективных соображений: одним словом, эмоциональных факторов.
Вот почему техника, используемая для покрытия здания, важна не только как покрытие, но и из-за его общей выразительной силы.
Только подумайте об эстетических возможностях, которые предлагает эта инновационная строительная техника для работы с историческими зданиями или зданиями, требующими ремонта десятилетиями. В наших постоянно меняющихся городах эти здания можно оживить, восстановить их окружение или даже полностью перестроить с использованием целого ряда новых цветов.
В случае вентилируемых стен с керамогранитной плиткой целью проекта является экономия (энергии, денег и утилизации), приносящая целый ряд преимуществ за счет использования передовых строительных технологий.
Прежде всего, это теплоизоляция: зазор между фарфоровой облицовкой и каменной стеной обеспечивает вентиляцию и дает значительную экономию энергии. Это стало возможным благодаря так называемому «эффекту дымохода», когда горячий воздух поднимается вверх, естественным образом поддерживая постоянную температуру внутри здания. Фактически, тепловая нагрузка здания летом снижается благодаря качеству облицовки (которая отражает солнечные лучи) и зазору (обеспечивающему вентиляцию). Вентилируемые фасады сохраняют тепло зимой, гарантируя идеальную температуру круглый год и экономя значительное количество энергии.Второй аспект, который следует учитывать, - это прочность и стабильность керамогранита, который устойчив к различным атмосферным воздействиям и способен отражать солнечные лучи, сохранять тепло зимой и сохранять прохладу летом. Вот почему вентилируемые фасады особенно рекомендуются для зданий с большим количеством окон.
Третий очень важный аспект - это простота монтажа вентилируемых фасадов, позволяющая техническим специалистам Granitech работать в любых погодных условиях.

внешних пределов | Журнал Architect

Любой наркоман знает, что многие инновационные разработки происходят за границей. Готовность международного сообщества экспериментировать с новейшими материалами привело к появлению таких архитектурных фаворитов, как фиброцементный сайдинг, наружные панели из древесной смолы и ламинированная облицовка деревом и целлюлозой. Еще одна важная вещь, которая постепенно набирает обороты в этой стране, - это вентилируемый фасад - система стен, которую многие архитекторы и ученые-строители называют одним из наиболее эффективных способов облицовки здания.В отличие от типичного деревянного каркаса, вентилируемая стена представляет собой сложную многослойную систему (похожую на дождевую завесу), которая создает воздушное пространство от 3 до 7 дюймов вокруг здания.

Изоляция наносится поверх обшивки, а не внутри полости стены, в результате чего конструкция стены состоит из стоек, водонепроницаемой оболочки, пароизоляции, изоляции из жесткого пенопласта, алюминиевого каркаса и настенного покрытия. Что делает систему такой замечательной? По словам Ричарда Стейси, директора AIA, директора Leddy Maytum Stacy Architects из Сан-Франциско, вентилируемые фасады лучше спроектированы, чтобы «избежать проникновения воды, потому что испанский производитель керамической плитки, который предлагает вентиляционные фасады», система «действует как звук. барьер, легко чистится и требует минимального обслуживания.”

на плитке

Некоторым архитекторам невозможно превзойти экологические преимущества и универсальность вентилируемой стены. Его решетчатая система может быть сконфигурирована для работы с широким спектром материалов, включая каменную плитку, цементную плиту, полимерную древесину Parklex или Prodema, при этом древесина за облицовкой выравнивается по внешнему виду ». Также, по его словам, "меньшая теплопередача и лучшее значение R из-за наличия воздушного пространства". Майкл П. Джонсон, директор студии дизайна Майкла П. Джонсона, Кейв-Крик, Аризона., говорит, что вентилируемые фасады лучше для окружающей среды.

«Эффект дымохода, создаваемый системой, заставляет холодный воздух проходить через изоляцию, а теплый воздух выходит через верх стены», - объясняет он. Поскольку здание постоянно вентилируется, в результате получается более энергоэффективный дом - до 30 процентов более эффективный, в котором летом остается прохладнее, а зимой - теплее. Подрядчики, которые работали с системами, второе место. «Это самая эффективная стена, которую вы можете построить летом», - говорит Дэйв Трейно, генеральный директор Carmel Architectural Sales, Анахайм, Калифорния.- базирующийся поставщик решений для наружных ограждающих конструкций для архитектурного сообщества. «Зимой, - добавляет он, - то же самое». Постоянная вентиляция также создает мощную систему управления влажностью, которая помогает устранить плесень. По словам Келтона Диссела, сотрудника Paulett Taggart Architects, Сан-Франциско, из-за способа установки облицовка выдерживает «около 90 процентов воды», которая вступает с ней в контакт. Остальное, по его словам, «быстро испаряется». Помимо повышенной эффективности вентилируемый фасад предлагает и другие ощутимые преимущества.По словам Питера Лоллиаса, президента отдела продаж архитектурной продукции в Сэддл-Брук, штат Нью-Джерси, в офисе компании Porcelanosa USA и ламината из целлюлозного дерева Trespa. В последнее время итальянские и испанские производители керамической плитки стали говорить о том, что плитка - один из лучших доступных вариантов облицовки. Керамическая плитка из керамогранита «гарантирует наилучшие достижимые и желаемые характеристики», - говорится в презентации Артуро Мастелли, консультанта компании Ceramic Tiles в Италии и президента AM&A Marketing в Ки-Бискейн, Флорида.«Они механически прочны и физически устойчивы к большинству невзгод [которые разрушают] внешние стены». Джонсон, который строит дом в Италии из керамической плитки, согласен с тем, что качества, которые делают плитку идеальным материалом для обычных применений, делают ее идеальной и для вентилируемых фасадов.

«Плитка длится вечно», - говорит он. «А если вы используете полированный керамогранит, он самоочищается». Большинство итальянских и испанских компаний, производящих плитку, в том числе Iris Fabbrica Marmi e Graniti, GranitiFiandre, Tau Cerámica и Alcagres, производят керамическую облицовку для стен, но некоторые компании предлагают всю систему целиком.Американский Marazzi Tile, американское подразделение итальянской компании, является одним из примеров; система Tecnica включает в себя плитку, каркасную решетку и жесткую изоляцию из стекловолокна. Долговечность вентилируемых фасадов, экологические преимущества и универсальность дизайна сделали их особенно популярными в Италии и Испании, где они украшают многие здания и жилые дома.

Архитектор Ренцо Пиано использовал систему с терракотовой облицовкой для своего проекта малообеспеченного жилья на улице Мо в Париже. Многие из новых многоквартирных домов в Германии также оснащены системами вентиляции.А в России переход к монолитно-каркасному строительству с внешней изоляцией и невентилируемыми и вентилируемыми фасадами частично стал причиной сокращения энергопотребления страны для отопления за последние восемь лет.

штук сопротивления? Трейно, 10-летний ветеран установки вентилируемых фасадов, говорит, что Соединенные Штаты могут быть единственной страной, которая не полностью внедрила вентилируемые стены, и существует несколько теорий, почему это так.Бытует мнение, что незнание системы вызывает у людей подозрение.

«Инновации и творчество - грязные слова для государственных органов, бюрократов и сотрудников кодекса», - рассуждает он. «Существует огромное сопротивление инновациям, поэтому система пугает многих». Однако у Dissel несколько иной взгляд. «Похоже, что все начинается в Европе, потому что здесь меньше ограничений кода», - говорит он. Здесь, добавляет он, «мы должны показать сотрудникам кодекса, что система может работать». Трэйно говорит, что американские дизайнеры и клиенты также сопротивляются вентилируемым системам, потому что они не вписываются в нашу строительную культуру.«Все делается качественно и быстро, но вентилируемая стена - это трудоемкий процесс», - говорит он. Это тоже делает его дорогим - реальность, которая, по словам Стейси, может быть ее самым большим препятствием. «Есть более высокая стоимость по сравнению с традиционной облицовкой», - говорит он. «Я думаю, что это во многом связано с отсутствием опытных установщиков и большей степенью сложности, требуемой от установщика». Хотя средняя стоимость вентилируемого фасада составляет от 40 до 75 долларов за квадратный фут, эти цифры можно уменьшить.

ГранитиФьяндре говорит, что плиты меньшего размера требуют большего количества подконструкций, чтобы удерживать их на месте, что увеличивает затраты на конструкцию и установку. Большие плиты сравнения, требуют меньше подструктуры; поэтому их установка быстрее и дешевле. Несмотря на стоимость, Трейно говорит, что все больше архитекторов на северо-востоке, в Чикаго, Калифорнии и Сиэтле используют такие системы в своих зданиях. Итальянская компания C&A Architecture and Interiors недавно использовала вентиляционную систему Marazzi для облицовки дома в Аризоне большой керамической плиткой размером 24 на 24 дюйма.В Сан-Франциско Paulett Taggart Architects и Leddy Maytum Stacy использовали модифицированную вентилируемую систему с древесно-полимерными панелями поверх жесткой изоляции для Plaza Apartments, жилищного проекта для малоимущих, получившего сертификат LEED, который получил многочисленные награды за экологичность. «Эта концепция похожа на вентилируемую стену», - говорит Диссель из Полетта Таггарта о фасаде. «Это позволяет воздуху проходить вокруг изоляционного материала». Помимо апартаментов Plaza, Leddy Maytum Stacy использовала вентилируемые системы в офисном здании, кондоминиуме и двух домах.Стейси соглашается с тем, что эта концепция приживается здесь, но он не удивится, увидев, что она остается нишевым продуктом. «Я думаю, что из-за стоимости это будет ограничено жилыми домами более высокого качества», - говорит он. Тем не менее, для тех, у кого есть смелость, воодушевление и бюджет, чтобы попробовать их, вентилируемые фасады - это глоток свежего воздуха.

Подробнее о Russound

Найдите продукты, контактную информацию и статьи о Russound

Керамогранит Marazzi на вентилируемых фасадах

Эффективные решения, гарантирующие лучшие энергетические стандарты как для новых зданий, так и для реконструируемых.

Эффективное решение для простого обеспечения соблюдения энергетических стандартов как в новых, так и в реконструируемых зданиях, вентилируемые фасады позволяют значительно снизить расход топлива по сравнению с значениями, установленными Законодательным декретом 311 в 2007 году, и последующие выбросы в атмосферу.

Система вентилируемых навесных стен - это технология облицовки зданий , которая обеспечивает наилучшие результаты с точки зрения обеспечения тепловой и звукоизоляции, решения проблем с влажностью и защиты зданий от атмосферных воздействий.

Многослойная структура вентилируемой навесной стены активирует непрерывный процесс естественной вентиляции по всему фасаду, устраняя избыточную влажность и способствуя охлаждению летом и контролируя потери тепла зимой. Тепловые характеристики системы во многом основаны на принципе так называемого «эффекта дымохода », потока естественной вентиляции снизу вверх, который достигается за счет зазора в несколько сантиметров между стенами по периметру здания ( покрытый изоляционным слоем) и его внешнюю защитную поверхность.

Плиты из керамогранита часто выбирают для покрытия вентилируемых фасадов, потому что они легче природных материалов, таких как камень или мрамор, более прочные, а также их легко обслуживать и чистить. Керамогранит также представляет собой важную добавленную стоимость с эстетической точки зрения, позволяя персонализировать проект благодаря большой цветовой палитре и различным видам отделки, таким как под дерево, мрамор, камень и терракотовый бетон.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
