Сендвичные панели монтаж: Монтаж сэндвич-панелей – технология и инструкция

Содержание

Монтаж сендвич-панелей: технология, инструмент – Металлик

18.09.2017

Чтобы качественно выполнить строительство конструкций из сэндвич-панелей, необходимо знать и использовать правила по подъему, перемещению, креплению этих изделий. Начнем с рассмотрения нюансов подъема панелей к месту монтажа с помощью специальных устройств. Если у вас возникают сомнения, вы можете заказать гаражи из сендвич-панелей у нас на сайте. Или получить консультацию по телефону либо в чате. Обращайтесь!

Приспособления для подъема сэндвич-панелей

Для этого этапа работ требуются профессиональные механизмы, которые упрощают подъем крупногабаритного груза и предотвращают порчу панелей. Подъем осуществляется с помощью следующих приспособлений и устройств:

механический захват, оснащенный насадкой для сверления;
устройство для захвата панели за замковые элементы;
оборудование с вакуумными захватами.

Механические приспособления, принцип действия которых основан на просверливании отверстий в панелях для последующего захвата, применяются для подъема панелей и их установки в вертикальном положении. Данное оборудование позволяет осуществлять точную сверловку отверстий, в которые вставляются штифты. После завершения процесса установки панелей места сверления маскируются крепежными деталями или фасонными изделиями.

Устройства для захвата панелей за замковые элементы применяются для установки панелей в горизонтальном положении. При подъеме конструкции используется два таких приспособления, что позволяет предотвратить поломку замков. При установке панели в горизонтальной плоскости необходимо сначала вручную поставить ее вертикально на прокладки, расположенные вдоль нее. Это также позволяет избежать поломки или деформации замков. Стыковку панелей друг с другом осуществляют вертикально, поскольку в ином случае при соединении панелей, расположенных под углом друг к другу, замки могут деформироваться.

Вакуумные захваты наиболее просты в обращении и позволяют ускорить работу, они обеспечивают высокий уровень безопасности при проведении работ, однако они являются более дорогими по сравнению с предыдущими устройствами для захвата и подъема панелей. Вакуумные присоски не повреждают металлическую поверхность и декоративно-защитное покрытие, быстро захватывают панели, не оставляя на них следа и так же быстро отсоединяются. Перед захватом панели необходимо удалить защитную заводскую пленку для лучшего сцепления присоски с поверхностью.

При подъеме сэндвич-панелей дополнительно применяют текстильные ленты, позволяющие предотвратить падение конструкции. Ленты удаляются непосредственно перед монтажом панели.

Обработка сэндвич-панелей при монтаже

Главное в работе с панелями – использовать качественный инструмент, предназначенный для холодной резки металла. Пренебрежение этим правилом приводит к повреждению защитного покрытия вследствие сильного нагрева в месте резки. Для разрезания можно применять циркулярные пилы и электролобзики, а при небольших объемах работ можно воспользоваться обычными ножницами по металлу, разрезая ими каждый лист сэндвич-панели по отдельности.

Не допускается выполнение разметки перед разрезанием острыми концами различных инструментов, гвоздей и т.д. Для обозначения линии резки следует воспользоваться маркерами. Закончив резку, удаляют стружку с линии разреза и стружку, попавшую в замковые элементы.

Правила крепежа сэндвич-панелей

При креплении панели к каркасной несущей конструкции применяются саморезы по металлу, самосверлящие закаленные шурупы, оснащенные резиновой шайбой. Также применяются дюбели. Выбор того или иного крепежного элемента варьируется в зависимости от каркаса, который может быть изготовлен из бруса, бетонных конструкций, металлоконструкций. Также на выбор крепежей влияет толщина и тип сэндвич-панелей.

При установке панелей на каркасе из стальных или деревянных деталей следует сначала просверлить монтажные отверстия. Чтобы ускорить процесс монтажа при установке панели на металлокаркас можно использовать самосверлящие шурупы, которые не нуждаются в наличии готового отверстия в панелях. При монтаже панелей на опоры из бетона требуется подготовка отверстий как на самих опорах, так и на сэндвич-панелях. В этом случае применяются дюбеля в качестве крепежных деталей. При сверлении отверстий следует соблюдать точность расположения сверла, чтобы отверстия получились перпендикулярными плоскости панелей. Крепежные детали должны находиться не менее чем в 50 мм от края многослойного изделия.

Профессиональный монтаж сэндвич-панелей не обходится без специальных инструментов. При использовании шуруповерта необходимо задать крутящий момент, позволяющий с оптимальной силой зажать шуруп с уплотняющей шайбой. Рекомендации по установке параметров шуруповерта можно узнать у производителя сэндвич-панелей.

Перед монтажом панелей защитную пленку сначала удаляют только в тех участках, где производится захват и крепление. После сборки всей постройки пленку удаляют полностью.

Инструкция по монтажу сэндвич-панелей

Главная → Сэндвич-панели «КСП» → Инструкция по монтажу

Представляем вашему вниманию краткую фото- и видеоинструкцию по монтажу кровельных и стеновых сэндвич-панелей поэлементной сборки. Монтаж панелей может осуществляться силами заказчика или нашими специалистами за отдельную плату.

Стоимость монтажа

Как монтировать кровельные и стеновые сэндвич панели

Пачки с кассетным профилем подаются краном и раскладываются на равном друг от друга расстоянии (например, КСП-150 в пачке 10 шт шириной 600 мм, значит расстояние между пачками – 6 м).

Профили вручную растаскивают к месту крепления, точно позиционируют и крепят саморезами или гвоздями при помощи монтажного пистолета к элементам каркаса.

Кассетные профили, уплотненные специальной самоклеящей лентой, раскрепляют между собой мелкими саморезами. В результате, получается жесткий кровельный диск.

Далее, краном на кровлю подаются утеплитель, профлист, шляпный профиль и комплектующие (саморезы, уплотнители, погонажные изделия).

Материалы раскладываются на кровле на определенном расстоянии друг от друга. Например, кровельный профлист имеет монтажную ширину 1м, в пачке – 6 листов, значит пачки необходимо разложить на расстоянии 6м друг от друга.

Для изменения направления профнастила относительно кассетного профиля, применяют обрешетку из шляпного (омега) профиля.

Между шляпными профилями раскатывается дополнительное утепление, которое прячет ребра кассетного профиля в утеплитель (создает терморазрыв).

Не используйте горючие материалы в качестве утеплителя

Вату закрывают ветрозащитной пленкой и монтируют покрытие из профилированного настила.

Пары из утеплителя через пленку выводятся благодаря вентиляционному зазору между профлистом и утеплителем.

Остается смонтировать фасонные детали (конек и пр.) и кровля готова.

Как монтировать стеновые сэндвич панели?

Пачки с кассетным профилем раскладываются рядом с каркасом здания таким образом, чтобы минимизировать расстояние для подачи кассеты к месту монтажа.

Кассеты к каркасу крепятся саморезами (или специальными гвоздями при помощи монтажного пистолета) горизонтально снизу вверх. Между кассетами проклеиваются две ленты уплотнителя из пенополиуретана, а профили скрепляются между собой саморезами.

Между цоколем здания и первой кассетой укладывается утеплитель, который внутри здания закрывается фасонным элементом.

Верхняя кассета, при необходимости, может быть разрезана вдоль и собрана “гармошкой”. Стык половинок кассетного профиля изнутри проклеивается алюминиевой лентой для предотвращения попадания теплого воздуха из помещения в утеплитель.

Внутрь кассеты укладывается утеплитель, на ребра устанавливают терморазрыв (полоса из жесткой минваты) и монтируется фасадная облицовка.

В качестве облицовки может выступать профилированный настил, сайдинг, линеарные панели, фасадные кассеты, композитные фасадные материалы.

Если на кассету будет опираться оконный блок, внутрь кассеты необходимо установить элемент жесткости. Элементы жесткости устанавливаются, также над оконными проемами.

Не используйте горючие материалы в качестве утеплителя

Фасонные детали (конек, ендова, отливы и пр.) изготавливаются по месту по фактическим размерам. Для этого, на строительную площадку привозят гладкий лист и гибочный станок, при помощи которого режутся заготовки и гнутся готовые изделия.

По трудозатратам, монтаж кассетных сэндвичей незначительно уступает монтажу трехслойных панелей (производительность бригады – до 70 м2 для кассетных, и до 100 м2 для клееных панелей за смену) при одинаковой стоимости монтажа. Но для монтажа классических трехслойных панелей требуется кран, что увеличивает конечную стоимость СМР.

Монтаж сэндвич-панелей – установка стеновых и кровельных сэндвич-панелей

Сэндвич панели — самый популярный строительный материал для возведения и модернизации жилых, общественных и коммерческих сооружений. По типам монтажа полотна делятся на кровельные и стеновые. Сборка сэндвич панелей производится на металлическом, железном и деревянном каркасах. Технология крепления зависит от особенностей конструкции будущего помещения и материала панелей.

Что представляет собой сэндвич панель

Сэндвич панели — экологичный быстровозводимый слоистый материал, широко используемый в строительстве. Не нуждается в дополнительной тепло- и звукоизоляции. Герметичность соединений полотен между собой и долговечность сделали эти панели самым популярным материалом для ускоренного строительства.

Из полотна возводят производственные, складские и административные помещения, торговые комплексы, сельско-хозяйственные здания, жилые дома и т. д. Сборка сэндвич панелей занимает гораздо меньше времени, чем строительство зданий из бетона или кирпича.

Сэндвич панели производства Казахстанского завода ограждающих конструкций по типам исполнения делятся:

кровельные стандартные
трехслойные панели для крыш изготавливаются с профильными выступами для металлической части фасада. Замковый механизм надежно скрепляет панели между собой.
стеновые стандартные типа Secret-Fix и Zeta-lock
панели с усовершенствованными замками Secret-Fix и Zeta-lock позволяют получить визуальный эффект отсутствия крепления. Высокие эксплуатационные характеристики полотна, минераловатный утеплитель на основе из базальта, долговечность делают эти панели незаменимыми при строительстве домов.
трехлойные
облицовка полотен покрыта защитной пленкой для увеличения эксплуатационных характеристик панелей. Утеплитель с двухкомпонентным клеем, не дает проникать холодному воздуху внутрь помещения. Специальная конструкция замка дает возможность герметично крепить панели друг к другу, избегая зазоров.
панели PIR (ПИР)
изготавливаются из современного материала, обладающего схожими свойствами с пенополиуретаном, но более прочным, огнестойким и пожаробезопасным. Основа из пенополиизоцианурата является экологически безопасной и не разрушающей озоновый слой, из такого материала изготавливаются даже детские игрушки и поролон.

Монтаж кровельных сэндвич панелей отличается от стеновых вариантами креплений к поверхности каркаса.

Преимущества сэндвич панелей

повышенные тепло- и шумоизоляционные характеристики;
огнестойкость;
низкий уровень влагопоглащения и антикоррозийность;
отсутствие затрат на покраску поверхности панелей в готовом сооружении;
легкий вес полотна уменьшает нагрузку на фундамент;
выдерживание сильных ветров и обильных снегопадов;
простой и быстрый монтаж сэндвич панелей;
соответствие нормам санитарной и экологической безопасности.

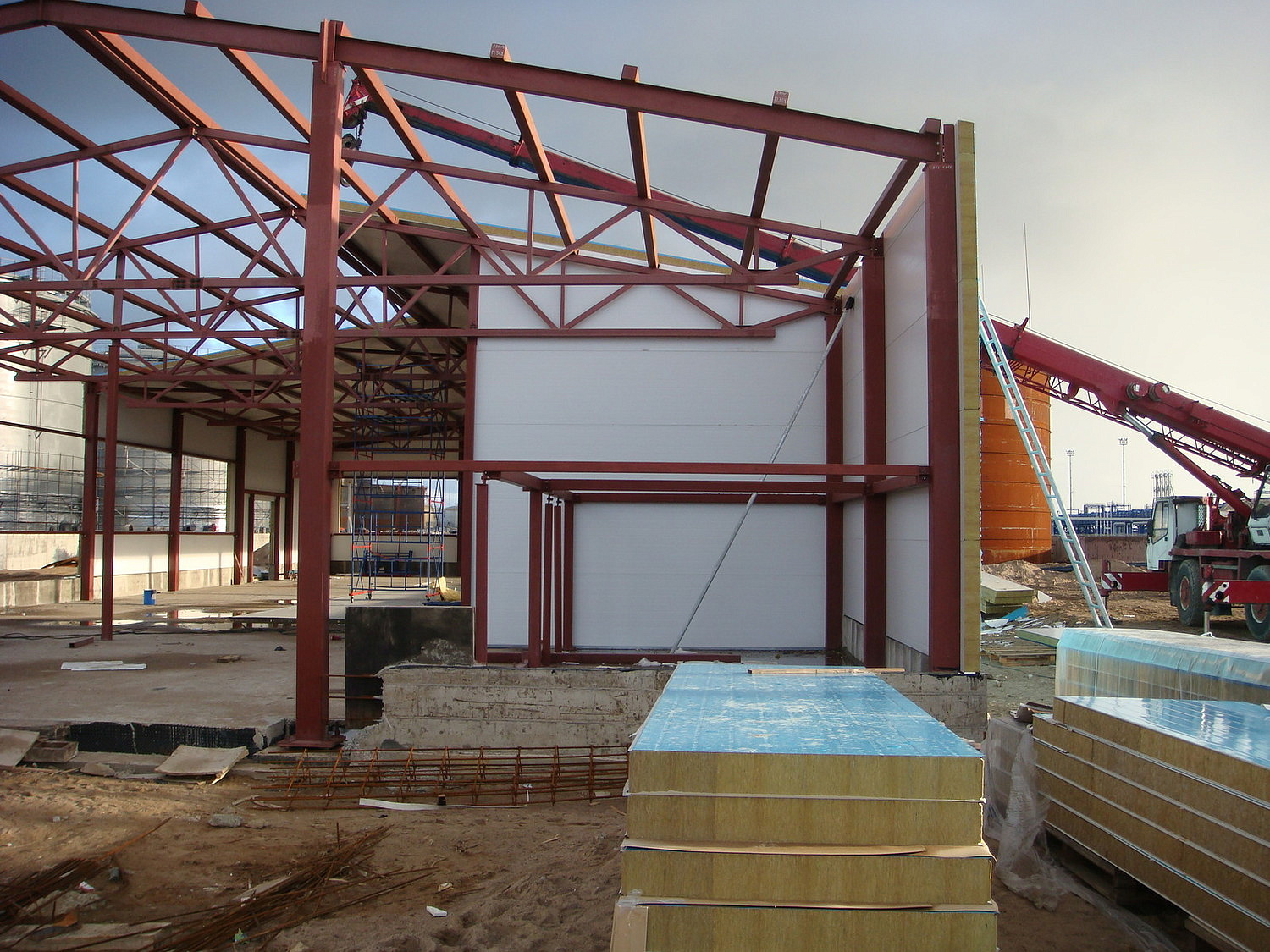

Последовательность монтажа сэндвич панелей

Перед началом работ обязательно нужно убедиться, что несущие элементы конструкции — фундамент, балки, колонны установлены на требуемый для будущего здания уровень. Установка сэндвич панелей может начинаться только при наличии прочной основы.
Монтаж панелей рекомендуется начинать от угла, для обеспечения надежности крепления полотна.
Панели к каркасу сооружения крепятся с помощью специально зазубренных шурупов и уплотнительной резиновой прокладки. Длина резинки должна быть больше чем общая толщина каркаса и панели, и выходить за пределы каркаса на 1-2 сантиметра.
Полость между сэндвич-панелями и каркасом дополнительно можно заполнить уплотнительной полиуретановой лентой, а на стыках соединения замков — герметиком на силиконовой основе. Герметик накладывается на предварительно очищенную и сухую поверхность, равномерным слоем.
Стыки между дверными, оконными, цокольными проемами и панелями необходимо заполнить пеной монтажной, угловые зазоры заполняются ватой минеральной и сверху запениваются. Иногда, в проекте прописываются особые варианты заполнения стыков и зазоров.

Особенности монтажа сэндвич панели

Монтаж сэндвич панелей зависит от способа крепления:

к цоколю;
к железобетонной колонне;
к железобенной конструкции в стык панелей;
к металлоконструкции;
к угловому узлу;
к примыкающей стене;
к проемам окна, двери, ворот.

Способы крепления влияют на особенность монтажа, время на работу, подсобные материалы и оборудование.

Монтаж сэндвич панелей должен производиться специалистами с соблюдением всех требуемых этапов подготовки и сборки. Тогда построенное здание будет долгие годы радовать своим внешним видом.

Общие правила монтажа и ухода за панелями

Как уже говорилось ранее монтаж сэндвич панелей можно проводить практически в любых погодных условия, только необходимо соблюдать температурный режим, указанный производителями герметика. Вакуумные присоски для монтажа сэндвич-панелей

Вакуумные присоски для монтажа сэндвич-панелей

Оборудование для установки сэндвич-панелей – вакуумные присоски

Кровельные сэндвич-панели

Стеновые сэндвич-панели (Zeta-lock)

Стеновые сэндвич-панели (Secret -Fix)

Сэндвич панели ПИР

Монтаж сэндвич-панелей в СПб

Специализированная строительная компания ООО “ПромЭксп-Модуль” успешно работающая на строительном рынке Петербурга и Ленобласти, организована в 2009 году для работы в строительном бизнесе и производстве офисных модулей. Основная задача – работа с крупными подрядными организациями на изготовление и монтаж офисных модулей.

Строительная компания ООО “ПромЭксп-Модуль” является членом СРО “Балтийский строительный комплекс”, все инженерно-технические сотрудники компании регулярно проходят курсы повышения квалификации. За время деятельности компании была сформирована команда профессионалов, способных решать любые задачи. Превосходные эксплуатационные и декоративные свойства сэндвич-панелей обеспечили данному стройматериалу лидирующие позиции на рынке стран Европы, США и России. В пользу такой популярности сыграли не только теплоизоляционные качества материала, превосходящие все современные аналоги, но и его невысокая стоимость.

Cпектр использования сэндвич-панелей

На сегодняшний день сэндвич-панели применяются повсеместно при проведении строительных, реконструкционных работ, для утепления зданий. Взглянув вокруг, можно без труда найти объекты, выполненные из данного материала:

ангары, терминалы в аэропортах;
торговые центры, крытые рыночные павильоны;
здания жилого и административного назначения;
складские комплексы;
автозаправки и автомойки;
спорткомплексы и бассейны.

Сэндвич-панели используются в современном строительстве как для возведения стен, так и кровель. Их низкий вес обеспечивает минимальную нагрузку на несущие конструкции. Но при этом сам по себе этот материал способен выдерживать очень высокие нагрузки, он надежен, прочен и долговечен.

Панели, кроме того обладают и отличными декоративными свойствами, характеризуются разнообразием цветовой палитры. Декоративно-защитная поверхность (полимерное покрытие) данного материала обеспечивает высокую устойчивость к деформациям, ветру, атмосферным воздействиям. Благодаря такому покрытию панели приобретают превосходную износостойкость, в том числе и к ультрафиолету, к агрессивным средам.

Соединение сэндвич-панелей между собой осуществляется посредством специальных герметичных и очень прочных замков, находящихся на торцевых поверхностях. Такое крепление защищает материал от проникновения внутрь влаги. Замки выполнены таким образом, чтобы скрыть крепежный элемент – данный фактор становится плюсом в пользу декоративных качеств, безупречного внешнего вида материала.

Монтаж сэндвич-панелей

Наша компания оказывает строительно-монтажные работы в СПб, монтаж металлоконструкций и ограждений из стеновых и кровельных сэндвич-панелей, с использованием доборных элементов. Мы качественно выполним монтаж сэндвич-панелей и по разумным ценам. Установка сэндвич-панелей – это ответственная работа, которую должны выполнять профессионалы своего дела, наши специалисты качественно выполнят монтаж сэндвич панелей любой сложности.

Монтажные работы выполняются в следующей последовательности:

Подготовка места для монтажа стеновых сэндвич-панелей
Установка стеновых сэндвич-панелей в проектное положение (горизонтальное или вертикальное)
Крепление стеновых сэндвич-панелей
Укладка кровельных сэндвич-панелей
Герметизация всех швов и стыков сэндвич-панелей
Монтаж фасонных (доборных) элементов сэндвич-панелей

Строительные сэндвич-панели – это современный, высокотехнологичный материал, являющийся трехслойной конструкцией, выполненной из двух листов высококачественной профилированной стали снаружи и теплоизолирующего материала внутри. Для теплоизоляции чаще всего применяют минеральную вату или пенополистирол.

Монтаж сэндвич панелей

При монтаже зданий из сэндвич панелей, последние крепятся непосредственно на несущую конструкцию. Цоколь стен должен быть выполнен из железобетонных трехслойных панелей с эффективной теплоизоляцией. В случае необходимости, цоколь изготавливается из бетонных камней, кирпича и др. — но также с обязательным включением слоя эффективной теплоизоляции.

Монтаж сэндвич-панелей производится с цоколя здания — снизу вверх. Чтобы снизить вибрацию материала и плотность его прилегания на наружные поверхности окон или ригелей (при горизонтальной и вертикальной раскладке, соответственно) наносится самоклеящаяся лента.

При монтаже сэндвич-панелей на крыше (кровле), панели крепятся непосредственно на несущую конструкцию из металла, железобетона или дерева. При этом допускается их подгонка по месту, что обеспечивает гибкость, достаточную для формирования крыш сложных форм. Установку кровельных сэндвич-панелей необходимо произвести до начала монтажных работ — во избежание необратимого повреждения покрытия. В случае с двухскатной кровлей, правая и левая вырезка позволяют осуществлять одновременную установку на обоих скатах крыши с одной (любой) стороны.

Технология кровельного покрытия включает следующие этапы:

подготовка к установке;
подгонка профилей и панелей;
подъем и укладка панелей;
установка — начинается с укладки самой первой панели и ее крепления к прогону/стропилу вблизи конька из бетона или металла; далее производится крепление всего материала к остальным прогонам и все последующие панели крепятся не к коньку, а именно к прогонам;
установка конька;
отведение воды.

Если производится реконструкция здания, то монтаж стен и кровли (крыши) сэндвич-панелями производится на существующие конструкции. Даже если это кирпичная стена. Это даст вам экономию средств и времени. А здание приобретет новый эстетичный внешний вид.

С 2006 года наша компания выполняет весь комплекс работ от производства до установки сэндвич панелей и металлоконструкций. Это позволяет нам легко конкурировать на строительном рынке.

Прайс на монтаж сендвич-панелей

Кровельные сэндвичпанели пенополистирольные и пенополиуретановые
Толщина панели (мм)	50	60	70	80	90	100	110	120	130	140	150	180	200	240	300
до 2000 кв. м. (руб)	200	210	220	230	240	250	260	330	330	330	350	360	370	390	420
свыше 2000 кв.м. (руб)	190	200	210	220	230	240	250	320	320	320	340	350	360	380	400
Кровельные сэндвич панели минераловатные
Толщина панели (мм)	50	60	70	80	90	100	110	120	130	140	150	180	200	240	300
до 2000 кв. м. (руб)	220	230	240	250	260	270	270	350	350	360	390	390	420	430	460
свыше 2000 кв.м. (руб)	200	210	230	240	250	260	260	330	330	340	370	370	400	410	430
Стеновые сэндвич панели пенополистирольные и пенополиуретановые
Толщина панели (мм)	50	60	70	80	90	100	110	120	130	140	150	180	200	240	300
до 2000 кв. м. (руб)	190	190	200	220	230	300	300	330	330	330	350	350	350	370	370
свыше 2000 кв.м. (руб)	180	180	190	200	220	290	290	320	320	320	340	340	340	350	350
Стеновые сэндвич панели минераловатные
Толщина панели (мм)	50	60	70	80	90	100	110	120	130	140	150	180	200	240	300
до 2000 кв. м. (руб)	220	230	240	250	260	270	270	320	320	320	350	360	390	400	420
свыше 2000 кв.м. (руб)	200	210	230	240	250	260	260	300	300	300	340	350	380	390	410

Расценки на оборудование

Общие прайсы на оборудование. Квалифицированные менеджеры и инженеры проведут консультации по оборудованию. При наличии у Вас намерения приобрести какое-либо оборудование или материалы наши менеджеры грамотно и быстро подготовят для Вас коммерческое предложение, сравнительные характеристики, техническое задание, проведут маркетинговое исследование. Мы практикуем гибкую систему скидок, индивидуальный подход к каждому покупателю.

Организуем доставку.Обращайтесь к нам с любыми вопросами, касающимися сферы нашей деятельности или присылайте заявки.

Скачать прайс

Отправить Online заявку

Акции и скидки

OnLine Консультант X

X +7 (812) 244-54-80

Санкт-Петербург, улица Автовская, дом 17.
Центральный вход в бизнес центр, 1 этаж

+7 (812) 244-54-80Телефоны:
+7 (812) 244-54-80
+7 (812) 981-01-23

WhatsApp,Viber +79531456333
E-mail: [email protected]
Skype: позвонить
ICQ: 200783943
Вконтакте: vk.com/club77311463

Режим работы:
Понедельник — Пятница: с 9:30 до 18:30,
Суббота — Воскресенье: выходные дни.

X обратный звонок

Крепление сэндвич панелей. Доборные элементы для сэндвич панели

Главная
Продукция
Сэндвич-панель
Доборные элементы

Крепление стеновых сэндвич панелей, находящихся в вертикальном положении, лучше всего начинать от угла строения, постепенно отходя в стороны. Следует отметить, что панели после монтажа они достаточно плотно прилегают друг к другу, соответственно, от того, насколько ровно будет закреплен первый, самый важный ряд, и зависит точность монтажа всех остальных панелей. Между тем благодаря своей универсальности и простоте, все работы проводятся очень быстро, а возможные дефекты монтажа, а также узлы крепления сэндвич панелей, можно скрыть с помощью доборных элементов.

В настоящее время на рынке представлено достаточно большое разнообразие специальных средств, материалов и метизной продукции для крепления любых сэндвич панелей к поверхностям любого типа, что позволяет существенно упрощать работы и уменьшать время его выполнения. Однако необходимо следить, чтобы данные материалы были от проверенных производителей, которые гарантируют качество своей продукции. А уже смонтированные элементы на швах полезно дополнительно заполнить герметиком для наружных работ, что позволит предотвратить попадание воды.

Сами панели соединяются в замок друг с другом, что обеспечивает высокую надежность и прочность всей конструкции. В том же случае, если панели монтируются в горизонтальном положении, то крепление кровельных сэндвич панелей следует начинать с установки специального нашельника, которые позволяют аккуратно оформить стыки, а сами панели устанавливать пазом вниз. После окончания всех работ необходимо дополнительно уплотнить все вертикальные стыки с помощью специальных материалов, в том числе и минераловатных уплотнителей. И еще один совет. Чтобы обеспечить красивый и аккуратный вид кровли, в торце примыкания панели можно аккуратно отрезать несколько сантиметров листа обшивки.

Подводя итог, можно отметить, что описываемые материалы действительно обладают универсальностью, прежде всего благодаря возможности надежного и прочного монтажа к самым различным поверхностям. В принципе, крепление сэндвич панелей к металлоконструкциям, бетонным, кирпичным капитальным стенам, крепление сэндвич панелей к колоннам, эркерам и т.д., производится по единому принципу. Могут лишь незначительно отличаться сами узлы крепления. И в том случае, если монтаж был выполнен качественно и профессионально, современные сэндвич панели будут в течение десятилетий обеспечивать надежную защиту зданий и строений от неблагоприятных внешних воздействий, не изменяя своего вида и не утрачивая основных эксплуатационных характеристик.

Угловое соединение панелей

Внешний угол

ФЭ – 1

Фасонный элемент внешнего углового примыкания панелей

Стеновая панель
Металлоконструкция (колонна)
Самосверлящий шуруп для монтажа панелей
Самосверлящий шуруп для крепления фасонных
элементов
Фасонный элемент (ФЭ – 1)
Самоклеящаяся лента (типа “Инсеал”)
Теплоизоляция (минвата или монтажная пена)
Герметик (силиконовый)

Угловое соединение панелей

Внутренний угол

ФЭ – 2

Фасонный элемент внутреннего углового примыкания панелей

Стеновая панель
Металлоконструкция (колонна)
Самосверлящий шуруп для монтажа панелей
Самосверлящий шуруп для крепления фасонных
элементов
Фасонный элемент (ФЭ – 2)
Самоклеящаяся лента (типа “Инсеал”)
Теплоизоляция (минвата или монтажная пена)
Герметик (силиконовый)

Соединение панели с цоколем

Примыкание фундамента встык

ФЭ-3

Фасонный элемент – отлив

Стеновая панель
Металлоконструкция
Самосверлящий шуруп для монтажа панелей
Самосверлящий шуруп для крепления фасонных
элементов
Фасонный элемент (ФЭ – 3)
Самоклеящаяся лента (типа “Инсеал”)
Теплоизоляция (минвата или монтажная пена)
Герметик (силиконовый)
Гидроизоляция фундамента
Фундамент

Угловое соединение панелей

Примыкание фундамента с выступом

ФЭ – 4

Фасонный элемент – отлив

Стеновая панель
Металлоконструкция
Самосверлящий шуруп для монтажа
панелей
Самосверлящий шуруп для крепле¬
ния фасонных элементов
Фасонный элемент (ФЭ – 4)
Самоклеящаяся лента (типа “Инсе-
ал”)
Теплоизоляция (минвата или мон¬
тажная пена)
Герметик (силиконовый)
Гидроизоляция фундамента
Фундамент

Стыковка стеновых панелей

Вертикальный монтаж

ФЭ – 5

Фасонный элемент для стыкового и промежуточного крепления панелей при вертикальном монтаже

Стеновая панель
Металлоконструкция
Самосверлящий шуруп для
монтажа панелей
Самосверлящий шуруп для
крепления фасонных элементов
Фасонный элемент (ФЭ – 5)
Самоклеящаяся лента (типа
“Инсеал”)
Теплоизоляция (минвата или
монтажная пена)
Герметик (силиконовый)

Стыковка стеновых панелей

Горизонтальный монтаж

ФЭ – 6

Фасонный элемент для стыкового и промежуточного крепления панелей при горизонтальном монтаже

Стеновая панель
Металлоконструкция
Самосверлящий шуруп для
монтажа панелей
Самосверлящий шуруп для
крепления фасонных элементов
Фасонный элемент (ФЭ – 6)
Самоклеящаяся лента (типа
“Инсеал”)
Теплоизоляция (минвата или
монтажная пена)
Герметик (силиконовый)

Узел соединения кровельных панелей в коньке

Кровельная панель
Металлоконструкция
Самосверлящий шуруп для
монтажа панелей
Самосверлящий шуруп для
крепления фасонных элементов
с прессшайбой
Самосверлящий шуруп для
крепления фасонных элементов
Фасонный элемент (ФЭ – 7)
Фасонный элемент (ФЭ – 8)
Самоклеящаяся лента (типа
“Инсеал”)
Теплоизоляция (минвата или
монтажная пена)
Герметик (силиконовый)

ФЭ – 7

Фасонный элемент для обрамления конька (наружный)

ФЭ – 8

Фасонный элемент для обрамленияконька (внутренний)

Стыковка кровельных панелей

Кровельная панель
Металлоконструкция
Самосверлящий шуруп для монтажа
панелей
Самосверлящий шуруп с прессшайбой
для крепления стальных элементов
Самоклеящаяся лента (типа “Инсеал”)
Самоклеящаяся лента (типа “Герлен”)

Примечание:

Ширина площадки опоры
должна составлять величину
не менее толщины панелей
(Н=Н2)

Узел соединения стеновой и кровельной панелей

ФЭ – 9

Фасонный элемент для обрамления парапета

ФЭ – 10

Фасонный элемент

Стеновая панель
Кровельная панель
Металлоконструкция
Самосверлящий шуруп для монтажа
панелей
Самосверлящий шуруп для крепления
фасонных элементов с прессшайбой
Самосверлящий шуруп для крепления
фасонных элементов
Фасонный элемент (ФЭ – 9)
Фасонный элемент (ФЭ – 10)
Самоклеящаяся лента (типа “Инсеал”)
Теплоизоляция (минвата или монтаж¬
ная пена)
Герметик (силиконовый)

Узел соедиения стеновой и кровельной панелей

ФЭ – 11

Фасонный элемент для стыковки парапета с кровлей (наружный)

ФЭ – 12

Фасонный элемент для стыковки стеновой панели с кровлей

Стеновая панель
Кровельная панель
Металлоконструкции
Самосверлящий шуруп для монтажа панелей
Самосверлящий шуруп для крепления фасонных
элементов с прессшайбой
Самосверлящий шуруп для крепления фасонных
элементов
Фасонный элемент (ФЭ – 9)
Фасонный элемент (ФЭ – 11)
Фасонный элемент (ФЭ – 12)
Самоклеящаяся лента (типа “Инсеал”)
Теплоизоляция (минвата или монтажная лента)
Герметик (силиконовый)

Узел соединения стеновой кровельной панелей

ФЭ – 13

Фасонный элемент для стыковки панели с кровлей

Стеновая панель
Кровельная панель
Металлоконструкции
Самосверлящий шуруп для
монтажа панелей
Самосверлящий шуруп для
крепления фасонных элементов с
прессшайбой
Самосверлящий шуруп для
крепления фасонных элементов
(ФЭ – 13)
Фасонный элемент (ФЭ – 13)
Самоклеящаяся лента (типа
“Инсеал”)
Теплоизоляция (минвата или
монтажная пена)
Герметик (силиконовый)

Узел соединения стеновой и кровельной панелей

ФЭ -14

Фасонный элемент для обрамления консольного вылета кровельной панели

Стеновая панель
Кровельная панель
Металлоконструкции
Самосверлящий шуруп для
монтажа панелей
Самосверлящий шуруп для
крепления фасонных элементов с
прессшайбой
Самосверлящий шуруп для
крепления фасонных элементов
Фасонный элемент (ФЭ – 14)
Фасонный элемент (ФЭ – 12)
Самоклеящаяся лента (типа
“Инсеал”)
Теплоизоляция (минвата или
монтажная пена)
Герметик (силиконовый)

Узел соединения стеновой и кровельной панелей

ФЭ – 15

Фасонный элемент для обрамления консольного вылета кровельной панели

Стеновая панель
Кровельная панель
Металлоконструкции
Самосверлящий шуруп для
монтажа панелей
Самосверлящий шуруп для
крепления фасонных элементов с
прессшайбой
Самосверлящий шуруп для
крепления фасонных элементов
Фасонный элемент (ФЭ – 15)
Фасонный элемент (ФЭ – 12)
Самоклеящаяся лента (типа
“Инсеал”)
Теплоизоляция (минвата или
монтажная пена)
Герметик (силиконовый)

Размеры (А) и (Б) опреде¬
ляются проектом. Размеры,
представленные на чертеже,
рекомендуются для панелей
толщиной 120 мм.

Стрелкой обозначена
окрашенная поверхность.

Установка изолированных панелей вертикально, а не горизонтально

Изолированные металлические панели (IMP) можно устанавливать как вертикально, так и горизонтально. Для стеновых панелей большинства производителей используются одни и те же панели для любой ориентации. Однако есть ключевые различия в том, как должна быть спроектирована система несущих стен с учетом направления панелей. Кроме того, детали, использованные при проектировании, и трудозатраты, необходимые для установки вертикальных и горизонтальных панелей, могут сильно отличаться. Давайте рассмотрим некоторые сходства и различия этих двух подходов.

Вертикальные приложения IMP
Вертикально установленные панели обычно обеспечивают наиболее экономичный и простой монтаж стены. Существует множество панелей длиной до 52 футов, предлагающих возможность установки одной панели от основания до карниза.

При раскладке панелей на стене начальную панель в углу можно обрезать по ее длине, чтобы первая и последняя панель на фасаде стены были равны по размеру (ширине). Стандартные металлические планки обычно используются для закрытия обрезанных концов и краев вертикальных панелей.

Окна обычно устанавливаются так, чтобы выровняться с внешней плоскостью несущего каркаса, и поэтому они утоплены (не заподлицо) относительно внешней стороны панели. Типичные системы каркаса стен для вертикально установленных панелей включают использование горизонтальных опор, обычно легких или толстых балок.

Горизонтальные приложения IMP
Горизонтально установленные панели требуют более сложных деталей и более жестких допусков как для панелей, так и для обрамления. Панели обычно располагаются таким образом, чтобы концы панелей совпадали с архитектурными элементами, такими как оконные и дверные проемы в обрамлении. Углы часто строятся из сложенных на заводе поперечно изогнутых панелей, которые отправляются на стройплощадку готовыми к установке.

Вертикальные торцы горизонтальных панелей часто изготавливаются без обрезков. Это включает изготовление лицевой стороны внешней панели длиннее, чем внутренняя поверхность панели, обеспечивая дополнительный металл на концах, которые можно загнуть назад под углом 90 градусов. Этот безрамочный конец – эффективный и привлекательный способ закрыть открытую пену на концах панелей.

Некоторые компании предлагают интегрированную оконную систему, которая вписывается непосредственно в столярные изделия панели, что позволяет устанавливать их для создания оконной системы заподлицо.Это вместе с внешними панелями улучшает непрерывность контрольных слоев здания. Горизонтальные панели также требуют вертикальной системы поддержки, которая обычно состоит из стальной шпильки стены сборки или иногда вертикальная систему трубки стали.

При использовании горизонтальных панелей также обычно необходимо использовать более толстые (22 калибра) внешние поверхности для достижения удовлетворительных эстетических характеристик, особенно при использовании плоских или почти плоских панельных профилей. Толстые калибры, как правило, делают металл более жестким и визуально выглядят более плоскими, чем более легкие, что значительно снижает тенденцию к консервации масла (волнистость).Кроме того, важно, чтобы горизонтальные панели были короче (обычно не более 20 футов в длину), чем панели, используемые в вертикальной ориентации. Это связано с тем, что сторонний наблюдатель склонен обнаруживать больше визуальных недостатков, глядя вдоль горизонтальных панелей, чем глядя вверх и вниз на вертикальные панели.

Перекрытие кровельного утеплителя: почему это важно?

Несколько месяцев назад мне позвонил наш надежный клиент, г-н Дидье, который купил кровельные панели Rockwool.Он перепродал кровельные панели компании, которая установила их на крыше своего здания.

Эта компания утверждала г-ну Дидье, что панель не работает должным образом, и с крыши внутри здания падали капли воды. При проведении первого осмотра на месте г-н Дидье не заметил ничего плохого в установке панели. У него большой опыт работы с изоляционными панелями, но он собирался отказаться от претензии, когда позвонил мне и прислал мне несколько фотографий установки крыши.

ПРОБЛЕМЫ С ПЕРЕКРЫТИЕМ ИЗОЛИРОВАННОЙ ПАНЕЛИ КРЫШИ

Когда мы осматривали объект, я проверил, что кровельные панели были доставлены на объект без перекрытия.

Перекрытие изолированной металлической панели означает снятие последних 20 или 30 см изоляционного сердечника изолированной металлической панели для установки поверх другой панели или для установки ее на желоб. Часто это необходимо для установки кровельной панели. Обычно фабрика делает это при производстве за небольшую дополнительную плату.В некоторых случаях установщик может выполнить перекрытие на месте.

В этом случае мы обнаружили, что установщик не удалил всю минеральную вату, оставив несколько волокон на верхнем листе. Затем он установил панель со стороны желоба. Волокна, когда-то соприкасаясь с каплями дождя, заставляли воду подниматься по листам и внутрь здания. Следовательно, это создало проблему, на которую жаловался конечный заказчик.

Мы обсудили решение с установщиком и владельцем здания.Доверенный установщик клиента г-на Дидье должен был установить щит между концом панели и желобом, чтобы защитить сердцевину панели крыши. Это был единственный способ предотвратить попадание воды внутрь здания.

Мистер Дидье был счастлив, что спросил у меня мое мнение. И вопрос теперь решен. Дело в том, что какую бы идею или сомнение ни имел в виду наш заказчик, мы открыты для обсуждения и оценки. Вы можете обратиться к нам за помощью.

СВЯЗАТЬСЯ С НАМИ

Чтобы узнать больше об установке и перекрытии кровельных утепленных панелей, вы можете позвонить по телефону +44 7887 884768. Вы также можете связаться с нами по адресу [email protected] или заполнив контактную форму ниже. Как только вы обратитесь к нам, мы сможем предоставить вам бесплатное предложение, а также обсудить наши продукты и услуги.

Процесс монтажа композитной панели | by Eurobond – Алюминиевые композитные панели

Когда мы слышим слово «ремонт», мы начинаем удивляться и начинаем искать информацию о материалах и вещах, которые будут использоваться для его проведения. Чаще всего приходит в голову, какой материал выбрать для облицовки? Как будет происходить установка алюминиевой композитной панели ? Какие важные моменты исследовать?

Мы стараемся собрать информацию из разных источников о том, что нужно учитывать при установке алюминиевых композитных панелей.У Eurobond, который считается наиболее опытным специалистом в своем деле, есть несколько советов, которые следует иметь в виду при установке алюминиевых композитных панелей. Пожалуйста, ознакомьтесь с ними, прежде чем решиться на что-либо.

1. Инспекция здания: – Несомненно, каждый человек обязан сначала осмотреть здание перед выполнением процесса установки. Им необходимо составить список из множества аспектов, одним из которых может быть пожарная безопасность. Без сомнения, здание должно соответствовать требованиям пожарной безопасности, его необходимо измерить, а поверхность должна быть достаточно прочной, чтобы выдержать каркас для облицовки ACP .

2. Оборудование и инструменты: – Они должны быть на месте, чтобы процесс установки алюминиевых композитных панелей шел гладко и систематически. Некоторые базовые вещи, которые должны быть там, – это сверлильный станок, стенорезная машина, зигзагообразная пила, шурупы по металлу и многое другое.

3. Установка алюминиевых композитных панелей: – Очень важно знать о специальном защитном покрытии, которое имеют панели, чтобы их можно было проверить в процессе установки. На этих панелях есть отметки, которые помогают понять, в каком направлении их нужно установить, если это не так, они могут отличаться по цвету. Кроме того, расстояние между панелями должно быть одинаковым, плюс заполнение между ними.

Конечно, следует нанять таких экспертов, как Eurobond, поскольку информация, которую они предоставили для изучения перед установкой, очень важна. Следовательно, если они выполнят процесс установки, они обязательно уделят дополнительное внимание транспортировке и хранению алюминиевых композитных панелей, которые являются наиболее важной частью.

Панели холодной комнаты, Сэндвич-панель холодной комнаты, Индия

УСТАНОВКА ХОЛОДНОГО ХРАНЕНИЯ

ХРАНЕНИЕ ПАНЕЛЕЙ:

Панели следует хранить в защищенном от повреждений месте. Панели следует хранить на ровной поверхности. При хранении на открытых местах без навеса через равные промежутки времени устанавливайте распорки и размещайте панели над ними. Накройте панели штабеля брезентом, чтобы избежать попадания солнечных лучей.

УСТАНОВКА НА СТЕНОВОЙ ПАНЕЛИ:

• На выровненном полу закрепите на полу швеллер «С».
• Поместите панели на фиксированный канал в соответствии с их указанным местоположением.
• При установке панелей обратите внимание, что выемки для размещения потолочных панелей находятся вверху.
• Затяните кулачковые замки между панелями, которые расположены по всей длине панели. Замок и штифт находятся внутри панелей PUF.Для затяжки кулачкового замка требуется шестигранный ключ на 8 мм. Сначала необходимо установить кулачковый замок, вставив шестигранный ключ в предварительно просверленное отверстие для кулачкового замка и повернув его против часовой стрелки до тех пор, пока не почувствуете сопротивление. Теперь две панели можно заблокировать вместе, встряхнув и повернув шестигранный ключ по часовой стрелке до тех пор, пока две панели не будут надежно вытянуты и заблокированы.
• Вырезы для дверей и окон или для любых других целей могут быть сделаны на месте. Открытая открытая часть может быть закрыта с помощью мигания канала «С».

ИЗОЛЯЦИЯ ПОЛА:

• Поверх железобетонной плиты перекрытия укладывается пароизоляция.
• Стыки в пароизоляции должны быть герметизированы, так как этот барьер также действует как пароизоляционный слой.
• Плиты Puf следует укладывать с плотным стыком или делать стыки в шахматном порядке для многослойной изоляции необходимой толщины.
• Готовую железобетонную плиту можно положить сверху.

УСТАНОВКА ПАНЕЛИ ПОТОЛКА:

Установите потолочные панели в соответствии с монтажным чертежом на выемку стеновых панелей. Разместите смежные панели и выровняйте панели. Обеспечьте надлежащую блокировку. Если панели не выровнять по верхнему краю, потолочные панели не будут стыковаться должным образом, и в результате возникнут зазоры. Уровень необходимо немедленно откорректировать. В случае больших складских площадей потолочные панели должны поддерживаться рамой.Система поддержки потолка будет варьироваться от проекта к проекту.

ИЗОЛЯЦИЯ ЛУЧИ И КОЛОННЫ:

Существует два метода изоляции балок и колонн:

• Обычный метод:
В этом методе листы пуфа желаемой толщины накладываются на балки и колонны, а G.I. позже выполняется облицовка нанесенных листов.

• Применение сэндвич-панелей (современный метод):
Мы предлагаем панели с изоляцией из пуфа с одной стороной G.I. листовая и другая боковая бумага, изготовленная по размерам балки или колонны. Эти панели могут быть установлены непосредственно, чтобы получить изоляцию без швов в кратчайшие сроки.

После завершения, на внутреннем и внешнем углах необходимо заклепать L-образные каналы для герметизации зазоров. Заклепки следует приклепать на соответствующем расстоянии. Нанесение силиконового герметика должно выполняться должным образом, чтобы закрыть любые возможные зазоры.

В случае, если необходимо поддерживать низкие температуры, мы предоставляем специальные оклады, через которые вводится полиуретановая пена, чтобы заполнить все зазоры, оставшиеся между стыками, такими как пол и стена, углы, стена к потолку, чтобы избежать любой возможности передачи температуры из-за к которым происходят убытки.Также полезно избегать тепловых мостиков.

«МЫ СЛЕДУЕМ: 12436-1988 ДЛЯ ПРЕФОРМОВАННЫХ ЖЕСТКИХ ПОЛИУРЕТАНОВ (PUR) И ПОЛИИЗОЦИАНУРАТОВ (PIR) ДЛЯ ТЕПЛОИЗОЛЯЦИИ».

Сэндвич-панель из минеральной ваты, огнестойкая сэндвич-панель из минеральной ваты

Окончательное руководство по сэндвич-панели из минеральной ваты

Мощность производства сэндвич-панелей из минеральной ваты Sunnyda составляет 3000 м2 в день, а срок поставки – 4-7 дней.

Сталь сэндвич-панелей из минеральной ваты, из полипропилена или гальванической стали в диапазоне от 0,4 до 0,8 мм. Плотность сэндвич-панелей из минеральной ваты составляет 80-120 кг / м3. Толщина сэндвич-панелей из минеральной ваты составляет 40-200 мм. Ширина сэндвич-панели из минеральной ваты составляет 1120 мм. Длина сэндвич-панели из минеральной ваты не имеет ограничений, ее можно обрезать по размеру в соответствии с потребностями вашего проекта, один заказ может включать десятки сотен единиц длины, но ограничен морским контейнером 40HQ максимальной длиной 11,85 м.

Sunnyda оснащена полным набором аксессуаров для чистых помещений, потолочными материалами, различными каналами и профилями, которые поставляются вместе с сэндвич-панелями из минеральной ваты.Специальная воздухонепроницаемая дверь, окно и пропускной бокс для чистых помещений также могут быть включены в вашу покупку.

Sunnyda экспортировала сэндвич-панели из минеральной ваты в десятки стран в течение последних 10 лет, пользуясь доверием клиентов и поддерживая долгосрочные отношения. Заказывайте или нет, мы будем рады поддержать ваш бизнес.

Добро пожаловать на наш производственный и выставочный зал. Свяжитесь с нами для получения бесплатного образца!

Сэндвич-панель Rockwool: полное руководство по часто задаваемым вопросам

В этом руководстве я собираюсь ответить на все вопросы о сэндвич-панели Rockwool.

Если вы хотите узнать о характеристиках огнестойкости, конструкции, изоляции, тепловых свойствах, ограничениях или характеристиках, здесь вы найдете все.

Продолжайте читать:

Что такое сэндвич-панель Rockwool?

Сэндвич-панель из каменной ваты – это изоляционный материал, изготовленный из каменной ваты, который заключен между двумя поверхностями металлических листов.

Каменная вата имеет высокую плотность, исключительную прочность на сжатие и разрыв, что делает ее пригодной для строительства зданий.

Рис. 1 Сэндвич-панель из минеральной ваты

Для чего нужны сэндвич-панели из минеральной ваты?

Сэндвич-панель Rockwool предоставит вам множество преимуществ по сравнению с другими изоляционными материалами.

Некоторые из преимуществ сэндвич-панелей Rockwool включают:

· Хорошая термическая эффективность

Rockwool обладает выдающимися термостойкими свойствами, что позволит вам снизить счета за электроэнергию, потраченную на отопление и охлаждение здания.

· Шумоизоляция

Вы можете использовать Rockwool в таких местах, как конференц-залы или офисы в оживленных городах, чтобы уменьшить неприятный шум.

Материал может улавливать звуковые волны и ослаблять вибрацию из-за произвольной ориентации волокон и высокой плотности.

· Негорючий

Материал обладает хорошими огнестойкими свойствами и подходит для строительства безопасных зданий, требующих противопожарной защиты.

Использование сэндвич-панели Rockwool для строительства здания значительно повысит его способность защищать жизнь и имущество в случае возникновения пожара.

· Воздухопроницаемость

Вы можете использовать Rockwool, если хотите минимизировать риск заражения бактериями и плесенью внутри здания.Это связано с тем, что Rockwool обеспечивает пространство для выхода влаги из конструкции.

· Долговечность

Использование Rockwool для строительства зданий обеспечивает долговечность, которая будет служить вам очень долгое время благодаря неограниченному сроку службы материала.

Долговечность материала снижает стоимость обслуживания, замены и ремонта.

· Сопротивление сжатию

Сэндвич-панели Rockwool очень прочные, и их нелегко повредить при сжатии.

Это делает его подходящим для строительства зданий, планировка или использование которых может изменяться со временем, и требовать дополнительных участков, а также теплоизоляции для жилых зданий.

· Экологичность

Материал снижает углеродный след благодаря своему естественному происхождению и безвредности.

Кроме того, использование сэндвич-панелей Rockwool снижает загрязнение воздуха, поскольку вы не будете сильно полагаться на невозобновляемые источники энергии, такие как электричество и газ.

· Экологичность

Материалы для изготовления сэндвич-панелей Rockwool происходят из естественных источников и могут повторно использоваться повторно.

Вы можете использовать старые сэндвич-панели Rockwool для строительства новых панелей, когда здание выполнило свое предназначение, и, следовательно, снизив стоимость производства.

· Быстрое строительство / установка

Вы можете использовать быструю установку сэндвич-панелей Rockwool, которые производятся в соответствии с планом вашего строительного чертежа. Таким образом, вы сократите время установки более чем на 40%.

Каковы недостатки сэндвич-панели Rockwool?

Основными недостатками сэндвич-панели Rockwool являются:

Материал сердечника тяжелее по сравнению с материалами сердечника для других изоляционных сэндвич-панелей
Rockwool не поддается биологическому разложению и при неосторожной утилизации нанесет огромный вред окружающей среде.
Обращение с материалом может вызвать дискомфорт из-за раздражения кожи.
Пыль Rockwool может вызвать серьезные аллергические реакции у людей с нарушением дыхания.Желательно надевать респиратор.
При намокании требуется больше времени для высыхания.

Где можно использовать сэндвич-панели Rockwool?

Сэндвич-панели Rockwool могут использоваться во многих отраслях промышленности для строительства кровли, стен, модульных зданий и строительных ограждений.

Сэндвич-панели Rockwool также можно использовать для:

Строительство складских помещений
Защита средних и высоких зданий от огня
Звукоизоляция жилых, коммерческих зданий, студий, офисов и т. Д.

Однако этот материал больше всего подходит для строительства чистых помещений, фармацевтической и электронной промышленности.

Огнестойкие сэндвич-панели Rockwool?

Да, сэндвич-панели Rockwool выдерживают температуру выше 1000 ° C, а сам материал наполнителя негорючий.

Высокая плотность материала предотвращает проникновение огня в волокна, продлевая распространение огня и позволяя людям покинуть здание.

Рис. 2 Панель из минеральной ваты

Из каких компонентов состоит сэндвич-панель из минеральной ваты?

Сэндвич Rockwool состоит из материала поверхности и наполнителя Rockwool.

· Материал поверхности

Вы можете выбрать сэндвич-панели Rockwool, изготовленные из PPGI или оцинкованной стали

· Galvalume Steel

Стальное покрытие Galvalume состоит из алюминия, цинка и кремния для защиты основного металла (стали) от окисления.

Соотношение компонентов в оцинкованной стали составляет 50% цинка, чуть менее 50% алюминия и следы кремния.

Он помогает металлу сопротивляться ржавчине и обеспечивает улучшенную долгосрочную защиту при воздействии жидкости, которая увеличивает скорость окисления по сравнению с обычным цинкованием.

Этот тип покрытия лучше всего подходит для металлических панелей и кровли для наружных работ, поскольку он может выдерживать интенсивную коррозию, чем стандартное цинкование.

Однако вы не должны использовать оцинкованную сталь в щелочной среде, потому что алюминий в покрытии в таких условиях менее стабилен.

Обрезанные кромки оцинкованной стали более подвержены коррозии, поскольку сотовая структура покрытия стали не обеспечивает достаточной защиты открытых кромок.

Когда коррозия возникает в оцинкованной стали, она распространяется от точки первоначального контакта, в то время как коррозия остается локализованной в покрытии PPGI.

Вам также следует избегать использования этого типа стали в приложениях, где высока вероятность повреждений, царапин и вмятин.

· PPGI Coating

Это предварительно окрашенная оцинкованная сталь. Покрытие имеет равномерно распределенный слой цинкового покрытия, который защищает нижележащий стальной лист от окисления и ржавчины.

Сталь с такой обработкой поверхности очень прочна и устойчива к воздействию ультрафиолетовых лучей солнечного света и погодных условий.

· Материал изоляционного сердечника: сталь Rockwool.

Rockwool – это вата, изготовленная из расплавленных горных пород, которые включают смесь анортозита, базальта и цементированных брикетов. Вы также можете сделать каменную вату путем плавления базальта, доломита, диабаза и их сочетания с бакелитом.

Горные породы подвергаются нагреву выше 1600 ° C, чтобы расплавить горную смесь и превратить их в волокна.Каменная вата стабилизируется за счет добавления минерального масла и связующего, которые также делают ее водоотталкивающей.

Каковы характеристики сэндвич-панели Rockwool?

Хорошая панель Rockwool должна обладать следующими характеристиками:

Рисунок 3 Соединение панели из минеральной ваты

Высокая огнестойкость
Защита от давления, ударов и землетрясений
Водонепроницаемость и защита от влаги
Экологичность и энергосбережение
Отличный рейтинг звукоизоляции
Легкость
Тепловые свойства
Без асбеста: нетоксичный
Быстро и легко монтируется

Есть ли ограничения по размеру сэндвич-панелей Rockwool?

Да, длина сэндвич-панели Rockwool ограничена размером транспортных судов, которые могут вместить только 11.85 метров.

Стандартная ширина панелей обычно составляет 1120 мм, а толщина может варьироваться от 40 мм до 200 мм.

Однако вам следует использовать панели меньше 4 метров, с которыми легко обращаться и которые можно перемещать, не сгибая.

Если ваши требования превышают 4 метра, вставьте внутренние стальные стержни для защиты от изгиба.

Как установить сэндвич-панель Rockwool?

При установке сэндвич-панели Rockwool необходимо принять следующие меры предосторожности, чтобы обеспечить надлежащую установку и безопасность монтажного персонала.

Проверьте пригодность существующих конструкций и убедитесь, что ширина поверхности достаточна для установки.
Персонал, выполняющий монтаж, должен носить резиновую обувь, чтобы не повредить поверхности панелей, и ходить по ребрам крыши при установке панелей крыши.
Убедитесь, что на рабочем месте приняты все меры безопасности в соответствии с правилами.

При установке кровли выполните следующие действия:

Поднимите панели к точкам установки, используя U-образный крюк или вакуумный отсос.
Поместите панели рядом с основными фермами на прогонах крыши и распределите их по длине крыши, учитывая направление установки.
При работе с бревнами и тяжелыми панелями следует использовать кран и специальные подъемные зажимы, чтобы поднимать их по одному. Поднимите грузы, используя как минимум два зажима, чтобы переместить панели в желаемое место.
Перед установкой убедитесь, что вы удалили все защитные пленки с внутренней стороны. Аналогичным образом частично удалите защитные покрытия на краях и стыках панелей, а остальные удалите к концу монтажной смены.
При установке панелей размещайте их в направлении, противоположном направлению преобладающего ветра.
Поместите первую панель в идеальное положение и под прямым углом к конструкции крыши. Вы закрепите панель в «долине» рядом с первым пустым выступом, чтобы закрепить ее.
Соедините первое пустое ребро второй панели внахлест с последним полным ребром первой панели и прикрутите их вместе на обрешетке крыши.
Крепежные элементы следует разместить по центру и перпендикулярно поверхности панели.
Используйте оригинальные седельные колпачки, потому что они обеспечивают правильное расположение крепления и равномерное распределение давления.
Устанавливайте панели полосами, где длина ската крыши имеет более чем однопанельное перекрытие. Установите вторую панель, перекрывая первую в продольном направлении.
Вдоль стыков можно нанести второстепенные крепежные элементы, чтобы усилить герметичность стыков и равномерное распределение эффектов панели.
Удалите все металлические стружки, образующиеся при установке, с помощью пылесоса, чтобы не поцарапать поверхность панели.

Рисунок 4 Панель Rockwool

При настенном монтаже соблюдайте следующее:

При установке панелей вставьте прокладку между отводом основания и стальными краями панели, чтобы предотвратить возникновение и распространение коррозии. с краев.

Прикрепите панели к основанию стены с помощью винта с прокладкой и металлической шайбы.
Установите остальные панели, слегка наклонив их по направлению к первой и осторожно прижав к первой панели, чтобы получить наилучшее сцепление.
Проверяйте вертикальные панели панелей не реже одного раза в 4 месяца, чтобы убедиться в их хорошем состоянии.
Панели следует устанавливать полосами, если высота здания требует наличия нескольких панелей.
Вы должны закрепить панели винтами из нержавеющей стали, если они подвержены воздействию погодных условий. Перпендикулярно закрепите винт вместе с металлической шайбой и прокладкой, чтобы обеспечить водонепроницаемость фиксатора.
Используйте лобзик или циркулярную пилу для резки панелей на месте установки.
- Перед тем, как разрезать панель, используйте липкую ленту, чтобы защитить область, которую вы хотите разрезать, отметьте ее фломастером, отрежьте и затем удалите сколы с поверхности. Вы также можете укрепить зону разреза с помощью угловых скоб, так как разрезание ослабит панели.
Убедитесь, что все возможные утечки герметичны в помещениях для сохранения тепла.
При установке в холодную погоду на поверхность можно нанести слой водонепроницаемого материала.

Какова толщина сэндвич-панели Rockwool?

Толщина поверхностной оцинкованной стали или стали PPGI может варьироваться от 0.От 4 до 0,8 мм, а у всей сэндвич-панели Rockwool – от 40 до 200 мм.

Чем толще сэндвич-панель Rockwool, тем эффективнее изоляция.

Почему сэндвич-панели Rockwool являются лучшей звукоизоляцией?

Шумоизоляция, обеспечиваемая сэндвич-панелями Rockwool, обусловлена структурой волокон. Они обладают характерным высоким коэффициентом звукопоглощения в очень широком диапазоне частот.

Волокна расположены перпендикулярно листам.

Они также очень плотно уплотнены для получения монолитных блоков, которые идеально подходят для звукопоглощения.

Вы также можете включить внутренний стальной лист с микроперфорацией для улучшения звукопоглощающих свойств и уменьшения реверберации.

Когда вы выравниваете свою комнату сэндвич-панелью Rockwool, вы можете уменьшить уровень звука более чем на 10 дБ, и дальнейшее снижение зависит от других деталей комнаты.

Когда следует выбирать изоляцию из сэндвич-панелей Rockwool?

Выбранные сэндвич-панели Rockwool следует использовать, когда вашей основной целью является изоляция от огня и звука.

Rockwool обладает лучшими огнестойкими характеристиками из всех изоляционных материалов и может обеспечить до 4 часов огнестойкости, чего достаточно, чтобы люди могли покинуть здание.

Точно так же он идеально подходит для звукоизоляции и имеет фундаментальное значение для применений, которые должны быть звуконепроницаемыми, например, для теле- и радиостудий.

От чего зависит цена сэндвич-панелей Rockwool?

Рис. 5 Сэндвич-панель из минеральной ваты

Цена сэндвич-панели из минеральной ваты будет зависеть от следующих факторов;

Качество и толщина поверхности стальных листов
Толщина и плотность Rockwool
Количество ребер в крыше
Тип крепления, то есть видимый или скрытый
Эстетическая отделка, то есть тип краски, лака и его цвета

Чем изоляция ППУ отличается от изоляции сэндвич-панелей Rockwool?

PUF – это аббревиатура, обозначающая изоляцию из пенополиуретана, которую можно построить, заполнив пустоты изоляционного материала изолирующим газом / воздухом.

Когда вы выпускаете аэрозоли ППУ под давлением в изолирующую область, они смешиваются с воздухом и затвердевают, в результате чего внутри твердого тела остаются многочисленные воздушные карманы.

С другой стороны, Rockwool состоит из каменных волокон.

Rockwool тяжелее и плотнее, чем изоляция из ППУ.

Таким образом, Rockwool предлагает более высокую огнестойкость и большую термостойкость по сравнению с PUF.

Изоляция

PUF также обладает высокой устойчивостью к водопоглощению и низкой проницаемостью для влаги по сравнению с Rockwool.

С точки зрения теплоизоляции ППУ обеспечивает лучшую теплоизоляцию по сравнению с сэндвич-панелями Rockwool.

Как вы производите сэндвич-панели Rockwool?

Рисунок 6 Производство сэндвич-панелей

Производство коммерческих сэндвич-панелей Rockwool начинается с нагрева базальтовых пород и другого сырья до 1600 ° C.

Затем расплавленные породы подвергаются воздействию воздуха или пара.

В процессе производства можно добавлять масло, чтобы уменьшить пылеобразование.

Расплавленная порода затем вращается во вращающемся колесе с очень высокой скоростью, в результате чего получается готовый волокнистый продукт.

Разматывает внутренний и внешний слои листа на автомате. Профилегибочная машина придает листам желаемую форму для кровельных или стеновых панелей.

Затем вы разрезаете плиты минеральной ваты на полосы наполнителя и подаете их между листами при изготовлении сэндвич-панелей.

Для кровельных панелей вы разрезаете плиты на трапециевидные формы, которые подходят им.

Пропустите слой листа через станцию предварительного нагрева для получения однородной реакции.

Нанесите необходимое количество компонентов, используя двух- или многокомпонентные дозаторы высокого давления.

Затем осциллирующий портал для нанесения покрытия равномерно распределяет пену.

Реагирующая пена движется к двойной ленте, где пена застывает на пластинчатом конвейере, видимом как непрерывно движущаяся форма.

Используя поперечный резак, разрежьте бесконечную сформованную многослойную ленту на желаемую длину и установите ее для охлаждения на конвейере.

Уложите охлажденные панели на поддоны и оберните их пленкой ПВХ, а затем доставьте заказчику.

Все производственное подразделение должно быть автоматизировано, а системы управления должны быть настроены для обеспечения однородного и постоянного качества продукции.

Каковы стандарты качества для сэндвич-панелей Rockwool?

Сэндвич-панель Rockwool высшего качества должна иметь сертификаты качества ISO, TS EN и CE.

Огнезащитные качества Rockwool проверены и классифицированы в соответствии со стандартами TS EN 13501-1, A2-s.

Точно так же спецификация продукта должна соответствовать спецификациям TS EN 14509, который касается самонесущих двухслойных изоляционных панелей с металлической облицовкой.

Безопасны ли сэндвич-панели Rockwool?

Rockwool был классифицирован Международным агентством по изучению рака как материалы, не классифицируемые как канцерогенные для человека.

Однако воздействие пыли от Rockwool может вызвать временное раздражение кожи, что может быть очень неудобным для персонала, работающего с ним.

Как правило, вы всегда должны соблюдать следующие меры безопасности, чтобы избежать дискомфорта от пыли Rockwool:

Храните материалы надлежащим образом, чтобы избежать повреждений, которые могут привести к появлению сколов и пыли
Разгрузите материалы на месте установки
Убедитесь, что Помещение, в котором вы работаете, хорошо вентилируется.
Всегда надевайте защитные перчатки при работе с Rockwool. Также следует надевать защитные респираторы и очки в плохо вентилируемых помещениях.
Очистите рабочую зону с помощью пылесоса, чтобы избежать вихря пыли.
Если пыль из минеральной ваты попадет к вам на руки, смойте ее проточной водой из-под крана, а не стирайте твердые частицы.
Вы должны закрыть открытые вентиляционные каналы, чтобы свести к минимуму распространение твердых частиц минеральной ваты в пыли.

Из каких материалов изготовлены сэндвич-панели Rockwool?

Рис. 7 Сборка сэндвич-панели из минеральной ваты

Сэндвич-панель из минеральной ваты состоит из стальных листов, оцинкованных или оцинкованных.

Ядро построено с использованием различных типов природных материалов, в том числе:

Базальт: Скала вулканического происхождения
Доломит: Скала, содержащая минеральный доломит
Боксит: Порода, богатая алюминием
Шлак: Энергосберегающий, поскольку уже был плавлен до
Переработанная минеральная вата
Масло для удаления пыли: Уменьшает количество пыли в продукте
Связующее: Соединяет волокна вместе
Уголь: Для плавления сырья

Какие термические свойства влияют на эффективность сэндвич-панели Rockwool?

Эффективность теплоизоляции Rockwool определяется следующими факторами:

· Теплопроводность

Этот параметр выражается как (Вт / мК) и является мерой того, как тепло передается через сердцевину Rockwool.

Вам следует подумать о выборе материала с очень низкой теплопроводностью для улучшения теплоизоляции.

· Термическое сопротивление

Это также известно как R-значение и рассчитывается делением толщины (м) на проводимость (Вт / мК).

Измеряет способность Rockwool противостоять потерям тепла на единицу толщины.

Более толстая сердцевина из минеральной ваты имеет более низкую теплопроводность.

При рассмотрении значения R материала учитывайте также удельную теплоемкость, плотность и вес материала, чтобы максимально использовать изоляционные свойства Rockwool.

· Удельная теплоемкость

Материал Rockwool с высокой удельной теплоемкостью поглощает больше тепла с повышением температуры.

· Плотность материала

Плотность материала измеряется как масса материала на единицу объема. Хорошая сердцевина из минеральной ваты должна иметь высокую плотность, которая поддерживает высокую тепловую массу и приводит к низкой теплопроводности.

· Коэффициент теплопроводности

Для вычисления коэффициента температуропроводности вы воспользуетесь формулой: теплопроводность / плотность x удельная теплоемкость.

Этот параметр позволит вам узнать способность Rockwool накапливать тепловую энергию по сравнению с ее способностью проводить ее.

Чем меньше значение, тем лучше сэндвич-панель Rockwool в качестве изолятора.

· Кривая зависимости температуры от времени

Вы можете использовать этот метод, предусмотренный в стандарте ISO 834, для тестирования и оценки характеристик различных материалов Rockwool при выдерживании аналогичных уровней или интенсивности огня.

Кривые показывают, сколько времени нужно для достижения максимальной температуры и как долго сэндвич-панель Rockwool может сохранять стабильность.

Как долго служат сэндвич-панели Rockwool?

A Сэндвич-панели Rockwool могут продлить срок службы вашего здания при правильной установке и техническом обслуживании.

Панели могут сохранять свои первоначальные противопожарные, изоляционные и акустические свойства при отсутствии физических повреждений.

Можно ли утилизировать сэндвич-панель из минеральной ваты?

Да, вы можете использовать старые сэндвич-панели Rockwool для создания новых панелей, поскольку Rockwool состоит из продуктов из природных источников.

Аналогичным образом, одним из строительных материалов для новой сэндвич-панели Rockwool является переработанный стальной шлак. Содержание вторичного сырья может варьироваться от 16 до 40% в зависимости от завода-изготовителя.

Количество переработанных материалов должно быть оптимизировано для достижения наилучших пожарных, термических и акустических свойств при максимально допустимом содержании переработанного материала.

Чем отличается полиуретановая сэндвич-панель от сэндвич-панели Rockwool?

Основное различие между ними – это состав основного материала, используемого для изготовления, и их функциональные возможности.

Рисунок 8 Панель из полиуретана

· Изоляционная сердцевина

Полиуретановая сэндвич-панель изготовлена с использованием пенополиуретана, который представляет собой полимер, содержащий органические звенья, связанные карбаматами.

Когда расплавленная пена контактирует с воздухом, она затвердевает и прилипает к металлическим листам, которые образуют внутреннюю и внешнюю поверхности.

Образует монолитный изоляционный материал с высокими изоляционными свойствами.

Напротив, сэндвич-панель Rockwool изготавливается из ассортимента натуральных пород, обработанных до температуры около 1600 ° C.

· Функциональные свойства

Основное функциональное отличие включает:

i. Значение изоляции

Полиуретановые сэндвич-панели имеют более высокий показатель теплоизоляции по сравнению с сэндвич-панелями Rockwool.

Например, вы будете использовать сэндвич-панель Rockwool толщиной около 80 мм, чтобы достичь того же уровня изоляции, который обеспечивают сэндвич-панели из полиуретана толщиной 50 мм.

ii. Противопожарная защита

Сэндвич-панель Rockwool – безусловно, лучший материал для использования, когда вы хотите добиться максимальной огнестойкости.

Напротив, органическая природа полиуретана делает его восприимчивым к горению и, следовательно, будет подпитывать огонь, а не сопротивляться ему.

iii. Акустические свойства

Панель Rockwool имеет превосходные звукоизоляционные свойства по сравнению с полиуретановыми сэндвич-панелями благодаря структуре волокон.

iv. Вес

Rockwool имеет больший вес по сравнению с полиуретаном, что затрудняет транспортировку и установку.

В чем разница между сэндвич-панелями из минеральной ваты и кровлей из сэндвич-панелей?

Сэндвич-панель из минеральной ваты должна содержать минеральную вату в качестве основного изоляционного материала.

Существуют стеновые и кровельные сэндвич-панели Rockwool для строительства или облицовки стен и крыш соответственно.

Кровля из сэндвич-панелей может состоять из различных изоляционных материалов при условии удовлетворения желаемых требований к изоляции.

Вы можете выбрать крышу из сэндвич-панелей с гофрированным верхним листом или с балками.

Есть ли разница между сэндвич-панелями Rockwool и сэндвич-панелями из полистирола?

При выборе этих панелей следует учитывать следующее:

· Изоляционное ядро

Сэндвич-панели из полистирола (PIR) состоят из полимера, пропитанного вспенивающим агентом.

Пенообразователь подвергается воздействию пара с образованием равномерно закрытой ячеистой структуры с отличными изоляционными свойствами.

· Тепловые характеристики

Полистирол имеет превосходные изоляционные свойства на единицу сердцевины по сравнению с сэндвич-панелями Rockwool.

· Воздухопроницаемость

Воздухопроницаемость, также обычно называемая паропроницаемостью, получила большое внимание как ключевое свойство изоляции стен.

Rockwool имеет очень низкое сопротивление диффузии и поддерживает легкое проникновение водяного пара без препятствий, в то время как PIR поддерживает незначительное проникновение пара.

Однако высокая паропроницаемость сама по себе не является недостатком или преимуществом.

Основная задача – избежать конденсации воды внутри стены при падении температуры.

· Вес

Сердцевина Rockwool имеет больший вес по сравнению с сэндвич-панелями, состоящими из сердцевины PIR, и поэтому для работы и установки требуется более опытный персонал.

· Влагостойкость

Между полистиролом и минеральной ватой существует большая разница в отношении водопоглощения.

В случае воздействия воды сердцевина PIR отталкивает воду и очень быстро высыхает, поэтому обеспечивает максимальную защиту от воды.

С другой стороны, Rockwool очень чувствителен к воде, поэтому намокание недопустимо.

При установке сэндвич-панелей Rockwool убедитесь, что вы перекрыли все пути возможного проникновения воды.

· Противопожарная защита

Сэндвич-панели Rockwool имеют класс A1 по BS согласно ISO 13501-1 и, следовательно, являются лучшим материалом для изоляции от огня.

В случае возникновения пожара материал будет выделять незначительное количество дыма и дыма, замедляя распространение огня на срок до 4 часов.

Напротив, сэндвич-панели PIR горючие, и их световая плотность не может остановить распространение огня.

Однако при правильной установке и достаточной защите с достаточным количеством поверхностного материала PIR не будет подпитывать или уменьшать распространение огня в здании.

· Акустические свойства

Расположение волокон Rockwool дает ему преимущество перед PIR с точки зрения звукоизоляции.

Rockwool поглощает больше звука по сравнению с PIR при той же толщине и, следовательно, является лучшим выбором там, где изоляция от шума является первоочередной задачей.

Чем отличается сэндвич-панель Rockwool от сэндвич-панели из стекловаты?

Следует учитывать следующее:

Рис. 9 Сэндвич-панель из стекловаты

· Содержание изоляционного сердечника

Как и в случае с другими изоляционными материалами, основное различие заключается в сырье, используемом при строительстве панелей.

В то время как минеральная вата состоит из расплавленных камней, которые затвердевают с образованием изоляционного материала, стекловата состоит из стекловолокна, которые образуют шерстяную текстуру и связаны вместе с помощью связующего.

При этом стекловолокно захватывает множество крошечных воздушных карманов, что способствует хорошим теплоизоляционным свойствам.

· Сравнительная производительность

Некоторые из основных технических характеристик:

i. Теплоизоляция

Стекловата обеспечит лучшую теплоизоляцию по сравнению с сэндвич-панелями Rockwool.

Кроме того, стекловата может достигать на 10% более высокого теплового КПД по сравнению с Rockwool.

Таким образом, вы можете использовать стекловату, которая на 10% тоньше и легче, чтобы получить такую же теплоизоляцию, которую обеспечивает более толстый и тяжелый сэндвич-материал Rockwool.

ii. Акустические характеристики

Различия могут быть небольшими, но минеральная вата в большинстве случаев обеспечивает более высокую шумоизоляцию по сравнению со стекловатой.

iii.Прочность на сжатие

Параметр важен, когда конструкция подвергается большой нагрузке.

Как правило, минеральная вата дает почти вдвое большую прочность на сжатие по сравнению со стекловатой и, следовательно, больше подходит для таких сценариев, как строительство плоской крыши.

iv. Огнестойкость

Rockwool обеспечивает лучшую огнестойкость по сравнению с сэндвич-панелями из стекловаты.

Роквул, обладающий высокой плотностью, лучше всего подходит для остановки распространения огня.

Напротив, стекловата имеет низкую плотность, что не препятствует проникновению пламени между волокнами.

v. Рабочая температура

Изоляционные материалы имеют определенную максимальную рабочую температуру.

Указывает максимальную и постоянную температуру, при которой материал может непрерывно функционировать без потери своих теплоизоляционных свойств.

Минеральная вата Rock может выдерживать максимальную рабочую температуру до 850 ° C, в то время как стекловата достигает максимальной температуры 230 ° C без каких-либо физических изменений.

vi. Водонепроницаемость

И стекловата, и минеральная вата будут затронуты, когда вода заполнит воздушные пространства в изоляционном материале, что снизит их теплоизоляционные свойства.

Однако скорость проникновения воды зависит от плотности материала, и чем легче материал, тем быстрее проникает вода.

Следовательно, стекловата заполняется быстрее, чем минеральная вата.

Можно ли использовать сэндвич-панели Rockwool для строительства стен и кровельных панелей?

Да, сэндвич-панели Rockwool используются для строительства стен и крыш.

Каков R-показатель сэндвич-панели Rockwool?

R-value – это значение, которое указывает эффективность термического сопротивления изоляционного материала по отношению к теплу или теплопроводности.

R-ценность Rockwool варьируется в зависимости от состава материалов и технологий, используемых для производства. Значение может варьироваться от 2,5 до 3,7 футов ² · ° F · ч / БТЕ.

Следует отметить, что чем выше значение R, тем лучше характеристики изолятора.

Как видите, при покупке сэндвич-панелей Rockwool следует учитывать ряд аспектов.

Надеюсь, это руководство ответило на все ваши вопросы об этой панели.

Если у вас возникнут дополнительные вопросы, свяжитесь с командой Sunnyda.

Установка кровельных сэндвич-панелей, установка кровельных сэндвич-панелей Поставщики и производители на Alibaba.com

О продуктах и поставщиках:

Получите доступ к высококачественным, прочным и мощным. Установка кровельных сэндвич-панелей на Alibaba.com для всех типов строительства, как жилых, так и коммерческих.Эти крепкие. Установка кровельных сэндвич-панелей изготовлены из прочных материалов, которые обеспечивают долговечность и производительность при выполнении ваших задач. Файл. Установка кровельных сэндвич-панелей Все модели , которые вы здесь найдете, сертифицированы и протестированы на максимальную устойчивость к внешним воздействиям и на надежность. Покупайте эти надежные продукты у ведущих поставщиков и оптовиков на сайте для выгодных сделок.

Оптимальный стандарт. Установка кровельных сэндвич-панелей Доступные здесь изготовлены из качественных прочных материалов, таких как стеклопластик, металл, сталь и т. Д., Которые долговечны и защищают вашу собственность, создавая прочные стены и потолки.Эти крепкие. Установка кровельных сэндвич-панелей - это быстрые строительные материалы, которые могут сэкономить время и имеют улучшенную обработку поверхности, такую как PE, PVDF и т. Д. Они. Монтаж кровельных сэндвич-панелей имеют более длительный срок службы и гарантийный срок более 5 лет.

Alibaba.com предлагает широкий выбор. Монтаж кровельных сэндвич-панелей разных размеров, цветов, качества материала и толщины. Эти продукты обладают такими характеристиками, как звукоизоляция, огнестойкость, устойчивость к внешним воздействиям и легкие.Эти. Установка кровельных сэндвич-панелей идеально подходит для жилых домов, офисов, заводов и других коммерческих объектов. Эти. Монтаж кровельных сэндвич-панелей идеально подходят для теплоизоляции, защиты окружающей среды и не выделяют никаких коррозионных веществ.

Alibaba.com предлагает самые разные. Установка кровельных сэндвич-панелей Ассортимент поможет вам сэкономить деньги и купить качественную продукцию по самым доступным ценам. Эти продукты доступны как OEM-заказы вместе с индивидуальной упаковкой для размещения оптовых заказов.Они имеют сертификаты CE, ISO, SGS для гарантии качества.

Установка изолированных металлических панелей | Новости металлического строительства

Автор Марси Марро редактор Опубликовано: 29 февраля, 2016

Изолированные металлические панели (IMP) действуют как единый барьер для воды, воздуха, пара и тепла. Благодаря наличию усовершенствованной уретановой сердцевины, которая обеспечивает эффективные изоляционные свойства, IMP предоставляют владельцам зданий энергоэффективную оболочку здания с меньшими затратами на отопление и охлаждение.

IMP

также легкие и доступны в различных цветах и вариантах отделки. Общие приложения включают в себя крупные коммерческие и промышленные объекты, такие как холодильные склады, ангары, производственные планы, предприятия пищевой промышленности, офисные здания и конференц-центры.

Предоставляя единый источник ограждающих конструкций здания, IMP разработаны для простой и эффективной установки за счет сокращения количества требуемых сделок и непрерывного выполнения проектов. «IMP устанавливаются быстро и эффективно вместе с высохшими зданиями, что позволяет начать внутренние работы», – говорит Ким Харрелл, национальный менеджер по продажам All Weather Insulated Panels (AWIP), Вакавилль, Калифорния.«Воздушно-водяной барьер устанавливается за один прием практически в любых погодных условиях».

Одношаговый процесс

При установке IMP важно использовать квалифицированных и опытных установщиков. Согласно Руководству по установке Metl-Span в Льюисвилле, штат Техас, установщик должен всегда просматривать и понимать установочные чертежи проекта и любое руководство по установке перед установкой, а панели всегда должны устанавливаться в соответствии с установочными чертежами проекта.

В «Руководстве по выбору изолированных металлических панелей» Ассоциации металлических конструкций, в зависимости от сложности и размера работы, отмечается, что IMP могут быть возведены из расчета до 5000 квадратных футов за восьмичасовую смену бригадой из четырех человек на промышленном предприятии. проект, и до 1100 квадратных футов за восьмичасовую смену командой из четырех человек по архитектурному проекту.

По сравнению с другими материалами, в Руководстве по выбору MCA говорится, что IMP минимизируют влияние монтажника на производительность системы, что приводит к лучшему качеству на месте, погодоустойчивости и внешнему виду.

IMP обычно объединяются по длине, поэтому Харрелл рекомендует подрядчикам составлять инвентарь, хранить и выставлять панели, чтобы сделать установку более эффективной. «IMP следует хранить и обращаться с ними в соответствии с инструкциями производителя, чтобы ограничить возможность повреждения на рабочем месте», – говорит он.

Несущий каркас

Чтобы предотвратить структурные и эстетические проблемы с готовым продуктом, обрамление должно соответствовать критериям проектирования производителей IMP.«Металлические строительные балки часто блокируются на месте, чтобы обеспечить ровное положение балок до тех пор, пока не будут установлены IMP, после чего блокировку можно будет снять», – объясняет Харрелл.

Поскольку металлические панели с заводской изоляцией являются прочными и жесткими, в Руководстве по выбору MCA говорится, что конструкция, к которой они крепятся, должна выдерживаться с меньшим допуском, чем это требуется для некоторых других систем. Чрезмерное отклонение от теоретической плоскости может привести к снятию напряжения в IMP, что приведет к эстетическим изменениям или снижению нагрузочной способности.Кроме того, в нем говорится, что выравнивание опор особенно важно для наиболее часто используемых систем обратного уплотнения или уплотнения со стороны футеровки, где выравнивание опор устанавливает окончательное выравнивание стены.

В Руководстве по установке Metl-Span также отмечается, что несущий каркас должен быть правильно спроектирован с учетом монтажных и расчетных нагрузок, создаваемых стеновыми панелями. Кроме того, место стыка внутренних и / или внешних панелей и уплотнения по периметру должно быть правильно определено с учетом требований к влажности и пароизоляции проекта.

Рабочие чертежи конструкций и панелей необходимо сравнить, чтобы убедиться, что настенные опоры находятся в правильном месте. Перед началом установки необходимо исправить любые отклонения.

Панели для резки

Чтобы сократить IMP, установщики всегда должны носить защитные очки, перчатки и рубашки с длинными рукавами. В Руководстве по установке Metl-Span рекомендуется использовать либо циркулярную пилу с твердосплавным режущим полотном, либо пилу по металлу с изоляцией, либо ленточную пилу с режущим полотном по металлу.

«Монтажники никогда не должны использовать возвратно-поступательные ножи для резки IMP, иначе может произойти расслоение», – объясняет Харрелл. «Шуруповерты с регулируемым крутящим моментом используются для быстрой установки самосверлящих крепежных элементов, при этом гарантируя, что крепежные детали не будут перетянуты».

В Руководстве по установке Metl-Span сказано, что для меньших проникновений поверхность панели можно разрезать портативным маршрутизатором, а пену следует разрезать зубчатым ножом. Металлические элементы можно разрезать ножницами, высекальными ножами или ручными ножницами.

Для предотвращения поверхностной ржавчины, Харрелл добавляет, что с IMP, вырезанных в полевых условиях, должна быть удалена вся металлическая стружка. И, чтобы предотвратить накопление грязи в течение всего срока службы здания, любые открытые герметики следует очищать в соответствии с рекомендациями производителя.

Герметики и герметики для панелей

Перед подъемом панелей IMP на место, Харрелл говорит, что герметики для стеновых панелей следует нанести на стыки панелей в полевых условиях. «Герметики представляют собой неизолированный бутил без пленки, содержащийся в стыке стен и панелей крыши», – добавляет он.

Для достижения указанных уровней проникновения воздуха и воды необходима надлежащая система уплотнения. В Руководстве по выбору MCA объясняется, что распространенный метод – это система бокового уплотнения гильзы, которая включает в себя нанесение на месте не снимающего пленки бутилового герметика на конструкционную сталь на концах панели и соединение их с герметиком, наносимым в магазине или на месте, расположенным в боковом стыке панели. В результате каждая панель имеет полный периметр из бутилового герметика со стороны футеровки, что создает отличный пароизоляционный слой.На переходных участках, таких как углы или кромки от стены к потолку, необходима соответствующая отделка футеровки для сохранения целостности уплотнения футеровки.

Если панели поставляются с нанесенным на заводе герметиком, в Руководстве по установке Metl-Span подрядчикам рекомендуется проверять панели на соответствие размера валика и при необходимости добавлять герметик.

Подъем и установка панелей

Панели поднимаются на место с помощью всасывающего подъемного оборудования или других стандартных методов.«При более длительном стоянии IMP без всасывающего подъемника они переворачиваются на ребро, а затем снимаются со связок, чтобы исключить чрезмерное изгибание IMP и возможное повреждение», – объясняет Харрелл.

В соответствии с Общим руководством по установке изолированных стеновых панелей AWIP нижний конец панели должен быть помещен на основание, а панель наклонена в нужное положение. Панель следует продвинуть в паз предыдущей панели, прилагая сильное, постепенное давление для стягивания панелей вместе. Панели не следует забивать на место.Чтобы обеспечить постоянную модуляцию стыка, AWIP предлагает использовать пластиковые распорки с внешней стороны при соединении панелей. Перед установкой крепежа убедитесь, что каждая панель отвесная и квадратная.

Крепеж

Харрелл говорит, что IMP обычно устанавливаются с помощью скрытых зажимов и саморезов в стиле Тек. В зависимости от конечного применения и ожиданий архитектора, он предлагает использовать заклепки самонарезающих застежек в стиле Тек для установки отделки.

Для достижения опубликованных значений нагрузки в Руководстве по выбору MCA рекомендуется использовать крепежные детали и зажимы в соответствии с рекомендациями производителя панели. Оба должны быть установлены в соответствии с инструкциями производителя, подтвержденными расчетами конструкции. Следите за тем, чтобы крепежные детали не были перегружены или занижены, так как это может привести к утечке.

Монтаж сендвич-панелей: технология, инструмент – Металлик

Приспособления для подъема сэндвич-панелей

Обработка сэндвич-панелей при монтаже

Правила крепежа сэндвич-панелей

Инструкция по монтажу сэндвич-панелей

Как монтировать кровельные и стеновые сэндвич панели

Как монтировать стеновые сэндвич панели?

Монтаж сэндвич-панелей – установка стеновых и кровельных сэндвич-панелей

Что представляет собой сэндвич панель

Преимущества сэндвич панелей

Последовательность монтажа сэндвич панелей

Рекомендации по монтажу сэндвич-панелей

Особенности монтажа сэндвич панели

Общие правила монтажа и ухода за панелями

Монтаж сэндвич-панелей в СПб

Монтаж сэндвич панелей

Прайс на монтаж сендвич-панелей

Крепление сэндвич панелей. Доборные элементы для сэндвич панели

Угловое соединение панелей

Угловое соединение панелей

Соединение панели с цоколем

Угловое соединение панелей

Стыковка стеновых панелей

Стыковка стеновых панелей

Узел соедиения стеновой и кровельной панелей

Узел соединения стеновой кровельной панелей

Узел соединения стеновой и кровельной панелей

Узел соединения стеновой и кровельной панелей

Установка изолированных панелей вертикально, а не горизонтально

Перекрытие кровельного утеплителя: почему это важно?

Процесс монтажа композитной панели | by Eurobond – Алюминиевые композитные панели

Панели холодной комнаты, Сэндвич-панель холодной комнаты, Индия

УСТАНОВКА ХОЛОДНОГО ХРАНЕНИЯ

ХРАНЕНИЕ ПАНЕЛЕЙ:

УСТАНОВКА НА СТЕНОВОЙ ПАНЕЛИ:

ИЗОЛЯЦИЯ ПОЛА:

УСТАНОВКА ПАНЕЛИ ПОТОЛКА:

ИЗОЛЯЦИЯ ЛУЧИ И КОЛОННЫ:

Сэндвич-панель из минеральной ваты, огнестойкая сэндвич-панель из минеральной ваты

Окончательное руководство по сэндвич-панели из минеральной ваты

Сэндвич-панель Rockwool: полное руководство по часто задаваемым вопросам

Что такое сэндвич-панель Rockwool?

Для чего нужны сэндвич-панели из минеральной ваты?

· Хорошая термическая эффективность

· Шумоизоляция

· Негорючий

· Воздухопроницаемость

· Долговечность

· Сопротивление сжатию

· Экологичность

· Экологичность

· Быстрое строительство / установка

Каковы недостатки сэндвич-панели Rockwool?

Где можно использовать сэндвич-панели Rockwool?

Огнестойкие сэндвич-панели Rockwool?

Из каких компонентов состоит сэндвич-панель из минеральной ваты?

· Материал поверхности

· Galvalume Steel

· PPGI Coating

· Материал изоляционного сердечника: сталь Rockwool.

Каковы характеристики сэндвич-панели Rockwool?

Есть ли ограничения по размеру сэндвич-панелей Rockwool?

Как установить сэндвич-панель Rockwool?

Какова толщина сэндвич-панели Rockwool?

Почему сэндвич-панели Rockwool являются лучшей звукоизоляцией?

Когда следует выбирать изоляцию из сэндвич-панелей Rockwool?

От чего зависит цена сэндвич-панелей Rockwool?

Чем изоляция ППУ отличается от изоляции сэндвич-панелей Rockwool?

Как вы производите сэндвич-панели Rockwool?

Каковы стандарты качества для сэндвич-панелей Rockwool?

Безопасны ли сэндвич-панели Rockwool?

Из каких материалов изготовлены сэндвич-панели Rockwool?

Какие термические свойства влияют на эффективность сэндвич-панели Rockwool?

· Теплопроводность

· Термическое сопротивление

· Удельная теплоемкость

· Плотность материала

· Коэффициент теплопроводности

· Кривая зависимости температуры от времени

Как долго служат сэндвич-панели Rockwool?

· Изоляционное ядро
