Сборка и монтаж алюминиевой рамы проведал: Инструкция по сборке алюминиевых раздвижных окон и рам Provedal (Проведал)

Содержание

Раздвижная система остекления Provedal (Проведал)

Provedal (Проведал) – это раздвижная система алюминиевых оконных профилей испанского производства. Самая популярная сфера применения на российском рынке в качестве холодного остекления на балконе или лоджии. Заказать и установить оконную систему Provedal следует только в том случае, если для данной площади не требуется теплоизоляции. Это только холодный вариант остекления, потому что алюминий имеет низкую теплопроводность.

Раздвижная конструкция Provedal в сборе

Трёхстворчатая раздвижная конструкция из алюминиевых профилей системы Provedal

Что такое система «Проведал»

Это алюминиевый профильный каркас, имеющий 2-е или 3-и направляющие, по ним перемещаются оконные створки. В случае необходимости, они могут фиксироваться специальными ограничителями. В конструкции с тремя направляющими есть возможность открытия всех створок одновременно. В системе имеется водосток в виде дренажа, что не позволяет влаги задерживаться внутри.

Остеклённая лоджия в корабле, в доме 600 серии

Произведено остекление лоджии длинной 2.7 метра, с применением системы Provedal в доме 600 серии, в корабле

Направляющая вблизи

Двухполозная рельса, нижняя направляющая системы Provedal со створкой вблизи

Чертежи профилей раздвижной системы Provedal

Чертёж верха раздвижной двухполозной конструкции

Показана верхняя направляющая, её крепление к потолку и установленные створки.

Чертёж среза раздвижной конструкции

Показаны верхняя и нижняя направляющая конструкции и установленные в неё створки.

Элементы коробки

Рисунки элементов коробки раздвижной системы. Верхняя, нижняя направляющие и стойки.

Раздвижной угол

Чертёж профиля раздвижного угла системы provedal.

Только тупые углы.

Угол 90 градусов

Чертёж угла 90 градусов системы Provedal, цельного, алюминиевого.

Раздвижная труба

Раздвижная труба системы Provedal, для больших возможностей угловых соединений

Схема соединения створок и стык с коробкой

Чертёж соединения рам внутри конструкции и примыкание к стойкам коробки

Соединение двух раздвижных окон

Показан узел, стык двух коробок раздвижных конструкций системы Provedal

Схема сборки раздвижного окна системы Provedal

Схема, чертёж сборки раздвижного окна системы Provedal с пояснениями

Сфера применения профилей Provedal

Помимо остекления балконов и лоджий алюминиевую систему «Проведал» устанавливаются в качестве межкомнатных перегородок в жилых помещениях или офисах, а также в качестве перегородок в зимние сады.

Наша компания давно и активно работает с системой холодного алюминиевого остекления «Проведал». За это время мы наработали большой опыт, а система отлично адаптировалась к реалиям российского рынка. Наши цены лучшие на рынке, благодаря хорошему объему заказов. Если вам нужно быстро, качественно, красиво и недорого остеклить балкон или лоджию, смело заказывайте систему «Проведал» в нашей компании.

Москитная сетка системы Provedal

Раздвижная москитная сетка системы Provedal, из алюминия

Статьи по теме

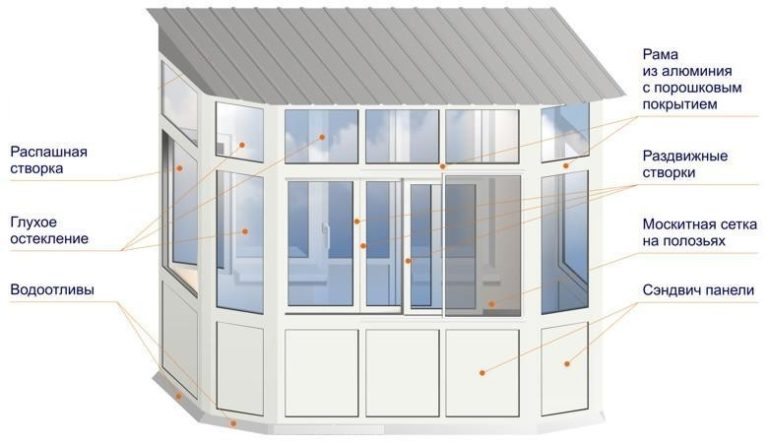

Алюминиевое остекление балконов

Холодное остекление балкона

Остекление балконов и лоджий в Санкт-Петербурге!

изготовление, доставка, установка «под ключ»

из алюминия. Provedal, СИАЛ, New Tec, Рейнерс, Шуко

из ПВХ : Монблан, Reachmont;, Крауз

Окна, двери, входные группы, зимние сады

остекление балконов , фасадов, витражей

Без посредников, напрямую с завода изготовителя cамый полный спектр работ.

За 19 лет работы – более 5000 абсолютно довольных клиентов.

Посмотри отзывы самых известных из них:

Посмотреть

Алюминиевые окна, двери, входные группы, от производителя

Главная специализация компании «Алюминиевые конструкции» – это производство алюминиевых конструкций: окна, двери, входные группы. Кроме этого, мы предлагаем свои профессиональные услуги по остеклению фасадов

. Также в нашей компании вы можете заказать изготовление, сборку, монтаж витражей, зимних садов.

В работе используем сертифицированные материалы ведущих производителей:

– алюминиевый профиль:NEWTEC, Provedal, СИАЛ;

– пластиковый профиль: Reachmont; Rehau.

Алюминиевые конструкции от производителя по доступным ценам

В своем распоряжении мы имеем собственный конструктивный отдел, где работает большое количество профессиональных конструкторов, технологов, дизайнеров и других специалистов с большим опытом работы и прекрасной репутацией в сфере изготовления окон, дверей, входных групп из алюминия.

Производственные цеха компании оснащены современным, мощным оборудованием. Именно поэтому изготовление алюминиевых дверей, окон, входных групп осуществляется в самые минимальные сроки.

Каждый этап производства

алюминиевых конструкций строго контролируется, поэтому какие-либо ошибки или неточности исключены. Гарантируем высокое качество алюминиевых окон, дверей, входных групп, точно соответствующее современным нормам и стандартам.

Грамотный штат сотрудников, инновационные технологии, современно оборудование, высокое качество производимой продукции, а также минимальные сроки выполнения заказа, независимо от объема и сложности — все это и многое другое позволяет нашей компании удерживать лидирующие места на отечественном рынке.

Если вы ищите надежного производителя алюминиевых конструкций, то обращайтесь в нашу компанию!

МЫ РАДЫ НОВЫМ КЛИЕНТАМ!

Наша продукция

Окна
Мы используем только качественные окна от немецкой компании REHAU. Окна REHAU – это выбор тех, кто превыше всего ценит тепло, тишину и стильный, современный дизайн.
Двери
Алюминиевые двери обязаны своей популярности удивительным свойствам такого конструкционного материала, как алюминий. Это невероятно легкий, прочный, коррозионностойкий металл с великолепными эстетическими свойствами.
Входные группы
Входные группы – это тот элемент здания, на который посетители обращают повышенное внимание в момент первого посещения объекта коммерческой направленности.
Остекление фасадов
Остекление балконов и фасадов зданий в нашей стране приобрело значительную популярность в последние годы. Объясняется это высокими эстетическими качествами такого вида отделки, а также ее завидной функциональностью и практичностью.
Зимние сады
Желание, чтобы в доме была зелень, весна и постоянно цветы радовали взгляд появляется всегда.
Чтобы достичь такого результата, достаточно создать дома зимний сад.
Витражи
Чтобы подчеркнуть стилистику помещения и проявить индивидуальность, достаточно заказать витражи на окна. Витражные оконные конструкции обладают по-настоящему креативным дизайнерским решением.
Стеклянные козырьки

Как установить дверную раму витрины магазина?

Главная страница > Справочный центр > Информация о дверях витрины > Информационные ресурсы о дверях и рамах витрины > Как установить дверную раму витрины?

В этой статье мы объясним, как собрать и установить алюминиевую дверную раму торгового зала.

Шаг 1. Определите компоненты дверной рамы витрины

Когда двери и рамы витрины отправляются, они часто упаковываются вместе. Обязательно отделите соответствующие компоненты рамы от компонентов двери.

Заголовок рамы

Головка дверной рамы витрины относится к верхней части дверной рамы.

Направляющая для замка рамы

Направляющая для дверной рамы витрины представляет собой сторону дверной рамы, на которой подготовлено отверстие для приема врезного замка.

Направляющая для петель рамы

Направляющая для дверной рамы витрины может различаться по степени подготовки в зависимости от того, используются ли в дверях витрины петли встык или шарниры со смещением. Для смещенных поворотных рам направляющая шарнира рамы будет пустой. Для торцевых направляющих петель направляющая дверной рамы будет подготовлена для дверных петель.

Шаг 2: Сборка дверной рамы Storefront

Прикрепите направляющую замка рамы и направляющую шарнира рамы к верхней части дверной рамы. Рейка замка рамы и петлевая планка подготовлены для крепления и могут быть ввинчены в верхнюю часть дверной коробки. Установите смещенный шарнир в верхнюю часть рамы. Если используется дверной порог, установите пороговые зажимы в нижней части замка и направляющей петли.

Шаг 3: Установите дверную раму витрины в черновой проем

Аккуратно установите раму в черновой проем здания.

Убедитесь, что дверная рама стоит ровно и вертикально. Если планируется использовать порог, установите порог в дверную раму, прикрепив его к зажимам порога в нижней части замка и направляющей петли.

Шаг 4: Прикрепите дверную раму витрины к зданию

В большинстве дверных замков и петель используется специальный профиль, который защелкивается в центре перекладины. Эта экструзия наполнителя предназначена для покрытия точек крепления винтов на дверной раме. В некоторых дверях витрин может не использоваться экструзия наполнителя.

Если используется профиль наполнителя

Если на замке и направляющей петли используется профиль наполнителя, начните с предварительного просверливания направляющих дверной рамы в том месте, где вы планируете использовать винты для крепления. После того, как отверстия просверлены, используйте соответствующие крепежные винты, чтобы прикрепить дверную раму к зданию. После того, как дверная коробка правильно закреплена на здании, можно установить наполнитель в замок дверной коробки и направляющие петли.

При установке профилей наполнителя мы рекомендуем начинать профиль наполнителя в нижней части дверной рамы. Защелкните нижнюю часть (около 6 дюймов) профиля наполнителя в направляющую дверной рамы. Затем прижмите ногой к нижней части профиля наполнителя, защелкнутой так, чтобы он не мог выскочить. Изогните центр профиля наполнителя так, чтобы верхняя часть может поместиться в верхнюю часть направляющей дверной рамы.Защелкните верхнюю часть профиля наполнителя в верхнюю часть направляющей дверной рамы.Затем продолжайте защелкивать оставшуюся часть профиля наполнителя в дверной раме, работая сверху вниз путь ко дну

Если экструзия наполнителя не используется

В некоторых дверных коробках витрин не используется экструзия наполнителя. Это может быть связано с конструкцией дверной коробки. Также бывают случаи, когда из-за расположения дверной коробки на черновом проеме вы не можете использовать анкеры в центре дверной коробки и должны закрепить в другом месте направляющей дверной коробки.

Как бы то ни было, эти опорные точки будут открыты и видны для всеобщего обозрения, поскольку для их покрытия нет накладной пластины. По этой причине эти анкерные отверстия необходимо раззенковать, чтобы винты входили в дверную раму заподлицо. Начните с предварительного просверливания направляющих дверной рамы, где вы планируете использовать винты для крепления. Затем используйте зенковку на дрели, чтобы раззенковать каждое отверстие в направляющей дверной рамы. Наконец, используйте соответствующие крепежные винты, чтобы прикрепить дверную раму к зданию.

Крепление рамы к деревянным стойкам

Если дверная рама витрины крепится к деревянным стойкам, мы рекомендуем 3-дюймовые шурупы. Вы должны убедиться, что используемый вами анкер проникнет в деревянные стойки достаточно глубоко для надежного крепления. Если используемые шурупы слишком короткие и ввинчиваются в деревянные стойки только на 1/2 дюйма, дверная рама не будет надежно закреплена и может быть выбита ногой в случае взлома.

Крепление рамы к металлическим стойкам

Если дверная коробка витрины крепится к металлическим шпилькам, то можно использовать саморезы. Опять же, обязательно используйте достаточно длинные саморезы. В конечном счете, вы хотите, чтобы дверная рама была прикреплена очень надежно из соображений безопасности.

Крепление рамы к кирпичной кладке или CMU (бетонному кладочному блоку)

Когда рама крепится к кирпичной или каменной стене какого-либо типа, необходимо использовать дрель для предварительного сверления отверстий в каменной стене. После того, как отверстия просверлены, в отверстия можно вставить пластиковые анкеры. Наконец, используйте длинные шурупы для каменной кладки, чтобы вкрутить пластиковые анкеры.

Этап 5: Герметизация дверной рамы

После того, как дверная рама витрины будет прикреплена, можно использовать силиконовый герметик, чтобы аккуратно прикрепить раму к зданию.

Советы, как сделать дверную раму более надежной

Если вандалы захотят проникнуть в здание, то, скорее всего, просто разобьют стекло и войдут в здание.

Так что перекладины тележки и защитные решетки за стеклом — ваша лучшая защита. Тем не менее, во многих взломах дверные коробки выбиваются. Лучшая защита от этого — использование большого количества анкеров при креплении дверной коробки к зданию. Еще одна отличная защита — использование удлиненных винтов для крепления рамы к зданию. Чем длиннее винты, тем труднее выбить дверную коробку.

Заключение

Дверные рамы витрины можно прикрепить к деревянным, металлическим или каменным стенам. Если вам нужна новая витринная дверь и пакет рамы, мы рекомендуем витринные двери Comanche. Произведено в США и доступно в любом размере для удовлетворения любых требований к грубому открытию.
