Приспособления для упрощения монтажа сэндвич панелей — masterfasada.ru

Современный строительный рынок широко представлен различными строительными материалами, и всегда есть возможность выбора.

Конструкция сэндвич панели.

Сэндвич панели становятся популярным строительным материалом, так как позволяют быстро возводить любые здания. Популярность такого строительного материала, как сэндвич панели, объясняется тем, что затраты на возведение стен значительно снижаются, в несколько раз ускоряется процесс строительства, но несмотря на это, качество здания остается высоким и надежным.

Правильное крепление сэндвич панели.

Монтаж данного строительного материала представляет собой достаточно трудоемкий процесс, это связано с их большими размерами и, соответственно, большим весом. Во время проведения работ необходимо не только обеспечить сохранность мягких конструкций, но и создать безопасные условия для проведения их монтажа, для этого используются приспособления для монтажа сэндвич панелей.

Конструкция указанного материла такова, что при проведении ее строповки, если сделать это неаккуратно, то можно ее повредить, и она не только будет выглядеть некрасиво, но и просто может стать непригодной для дальнейшего использования.

Способы перемещения указанных материалов

На современных строительных площадках, где выполняются работы по монтажу сэндвич панелей, для их перемещения используют следующие способы и приспособления:

  • текстильные стропы;
  • механические захваты;
  • вакуумные держатели.

Подъем при помощи строп

Самое дешевое устройство, при помощи которого проводится монтаж сэндвич панелей, это текстильные стропы.

Для подъема панелей весом до 50 кг используется одиночная струбцина.

Несмотря на свою дешевизну, оно не всегда является удобным, так как на процесс строповки и растроповки тратится много времени.

Обычно на площадку они доставляются в горизонтальном положении, и они лежат в стопах, это затрудняет установку строп. После того как конструкция установлена, возникает необходимость убрать стропы, и тут также не обходится без проблем. Проводить установку длинных конструкций таким способом неудобно, так как нет возможности их надежно зафиксировать, и она может изгибаться или просто переломиться.

Правила монтажа сэндвич панелей:

  • нельзя одновременно поднимать больше одной сэндвич панели;
  • при захватывании сэндвич панели надо действовать осторожно, чтобы не ее повредить;
  • при работе с материалами, длина которых превышает 6 м, надо использовать траверсу.

Вакуумные захваты

Схема раскладки кровельные сэндвич панели: а — не правильная; б — правильная.

Самым надежным, но и самым дорогим способом монтажа этого строительного материала является использование вакуумных держателей. Данное устройство позволяет бережно и надежно захватывать материал, и на это тратится минимальное время.

Большинство таких приспособлений позволяют после поднятия конструкции проводить ее кантовку и изменять положение в пространстве.

Но такие устройства имеют и свои минусы: они дорогие, требуют дополнительного источника электропитания, и обращаться с ними надо осторожно и бережно.

Механические захваты: какие они бывают

Схема механического захвата: рис. 5 — со сквозным сверлением панели (при вертикальном монтаже): рис. 6 — с установкой в замок панели (при горизонтальном монтаже).

Серединой между стропами и вакуумным захватами являются механические захваты. Они значительно упрощают проведение работ, по сравнению с использованием строп, но в то же время дешевле, чем их вакуумные аналоги.

Указанные устройства могут быть клещевого или струбцинного типа. Использование держателя в виде струбцины позволяет проводить кантование блока и регулировать усилие его сжатия.

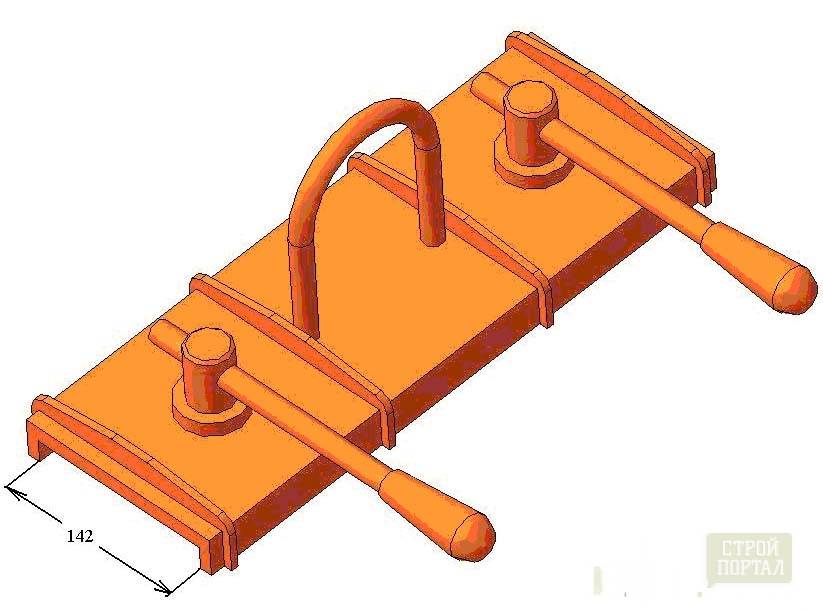

Струбцинный захват может быть сделан из трубы или листового металла. Зажим происходит с использованием винта, чтобы была возможность работать с конструкциями различных размеров, держатель делают раздвижным.

Особенное внимание уделяется безопасности использования захватов и их надежности. Если приходится работать с конструкциями, длина которых превышает 6 м, то это приспособление должно подвешиваться на траверсе, надо использовать не только захваты, но и траверсу, стропы.

На некоторых площадках делают такие приспособления кустарного производства. Таким образом строители экономят некоторые средства, но риск при проведении работ значительно увеличивается, так как эти приспособления не отвечают требованиям прочности и надежности.

http://masterfasada.ru/youtu.be/771wbOhgGG8

Для того чтобы проводить установку указанного строительного материала, можно использовать разные приспособления, все зависит от того, как часто и в каком количестве будет проводиться его установка. Если это несколько панелей, то монтаж можно провести и при помощи строп, но если работа будет проводиться часто и в большом количестве, то не стоит экономить, и надо приобретать вакуумные приспособления, это поможет не только упростить и ускорить процесс установки, а также обеспечить максимальную безопасность рабочих.

Приспособления для монтажа сэндвич-панелей

В современной строительной отрасли все чаще используется практика сооружения быстровозводимых зданий с применением сэндвич панелей и аналогичных материалов. Этому способствует ряд факторов, среди которых снижение издержек на производство и монтаж стеновых панелей, сокращение времени возведения сооружения, сохранение высокого уровня качества здания в целом. Именно поэтому сендвич-панели являются одним из наиболее популярных материалов в строительстве.

Монтаж стеновых панелей относительно трудоемкий процесс, а использование мягких панелей требует дополнительных мер по обеспечению их сохранности и безопасности проведения работ. Это обусловлено возможностью повреждения панели при строповке, подъеме и монтаже, при этом панель не только может потерять «товарный» вид, но и быть отбракованной.

На строительных площадках используют несколько способов для перемещения сэндвич панелей к месту их установки:

  1. с помощью текстильных строп;
  2. с помощью механических захватов;
  3. с помощью вакуумных захватов.

Использование текстильных строп является самым дешевым, но не всегда удобным способом перемещения панелей. В первую очередь это связано с трудностями строповки/расстроповки панели. Как правило, панели на площадках находятся в горизонтальном положении, сложенные в штабель, это создает трудности для установки строп в необходимых местах. При установке панели на место возникает обратная проблема — необходимо убрать стропы из-под панели, не допуская при этом изменения её ориентации и падения. Данный способ не рекомендуется использовать для работы с длинномерными панелями, так как угол между ветвями строп не позволяет надежно зафиксировать панель, а значительные изгибающие моменты могут привести к её изгибу или излому.

Использование вакуумных захватов является лучшим из вышеуказанных, но при этом самым дорогостоящим. Вакуумные захваты бережно относятся к поверхности сэндвич панели, процесс строповки занимает малое количество времени. Конструкция многих захватов позволяет осуществлять кантование и изменение ориентации панели «на весу». К минусам применения вакуумных захватов, помимо их дороговизны, можно отнести необходимость подведения внешних источников электропитания и крайне бережного отношения к самим захватам.

Применение механических захватов можно назвать «золотой серединой» в соотношении цена/качество. Захваты существенно облегчают работу по установке сандвич панелей, снижают трудозатраты и сокращают время монтажа панелей и возведения зданий. Обычно используются захваты клещевого или струбцинного типа, при этом последние удобнее для применения, так как дают возможность регулировать усилие сжатия, могут применяться для кантования панелей.

Наше предприятие занимается проектированием и изготовлением струбцинных захватов для сэндвич-панелей с 2009 года . За этот период конструкция захвата существенно изменилась.

Разработано два исполнения : в первом случае (ЗСт) тело захвата выполнено из профильной трубы, во втором (ЗСТс) — из листового материала. С помощью винтовой передачи происходит зажим панели, в верхней части установлена такелажная скоба для крепления к траверсе. В целях повышения универсальности захвата, способного работать с широким спектром сэндвич панелей, на базе ЗСт была разработана раздвижная конструкция захвата.

Повышение требований к надежности и безопасности использования захватов данного типа привело к значительным изменениям в конструкции. Тело захвата последнего поколения типа ЗСТс изготавливается из листового металла, подверглась изменению и винтовая передача. Захват также является универсальным за счет возможности легкого перемещения лапки с винтовой передачей в одно из трех фиксированных положений, это позволяет работать одним захватом с панелями разной толщины.

Для подъема сэндвич панелей длинной более 6 метров с помощью захватов типа ЗСт обязательным условием является их использование с подвесом на траверсе. Для работы с такого рода грузами, специалистами нашего предприятия были разработаны комплекты приспособлений, включающие в себя траверсу, стропы и захваты. Необходимые приспособления подбираются исходя из требований Заказчика, длины и массы панели.

На строительных площадках довольно распространены случаи использования грузоподъемных мприспособлений кустарного или самодельного производства. С одной стороны это снижает издержки на приобретение нового оборудования, но увеличивает риски, связанные с их использованием. Отсутствие выходного контроля, контроля качества сварки, использование выведенных из эксплуатации строп и соединительных элементов негативно сказывается на качестве изделий и безопасности их эксплуатации.

Для работы с сэндвич-панелями мы рекомендуем использовать комплект приспособлений, как профессиональный инструмент, удобный в использовании и соответствующий требованиям безопасности. Использование комплекта ГЗП значительно облегчает процесс монтажа и перемещения панелей. Рассчитать возникающие нагрузки в том или ином элементе приспособления и подобрать соответствующие комплектующие может только специалист. Не стоит рисковать безопасностью рабочих и сохранностью груза, используйте оборудование компаний профессионально занимающихся грузоподъемной техникой.

Захваты для сэндвич панелей - типы и принцип работы

Для строительства быстровозводимых зданий используют сэндвич-панели. Их конструкция не предусматривает наличие крепежей, обеспечивающих соединение стропами с подъемной техникой. Чтобы выполнить монтаж стеновой панели, потребуется специальное оборудование — захват. Существует несколько видов таких приспособлений, и чем оно надежней, тем цена его, естественно, выше.

Виды приспособлений для захвата сэндвич-панелей

Работа по возведению здания из стеновых панелей процесс трудоемкий и требующий повышенной осторожности. Это связано с риском нанесения механических повреждений материалу. Во время монтажа сэндвич-панелей их приходится перемещать подъемным механизмом. Чтобы избежать деформации верхнего покрытия стенового элемента, применяют специальные приспособления — захваты.
Существует несколько видов приспособлений, используемых на строительной площадке:

  • захваты механического типа;
  • текстильные стропы;
  • вакуумный захват.

Каждый механизм имеет свои достоинства и недостатки, выраженные удобством, скоростью и безопасностью работы.

Механические приспособления

Захваты механического типа, используемые для монтажа сэндвич-панелей, имеют основное преимущество перед своими аналогами — это низкая цена. Приобрести такое оборудование может не только крупная компания, но и маленькая строительная организация.

Захват не требует дополнительного приспособления при транспортировке или работе. Благодаря малому весу с механизмом справиться пару человек. Иногда для монтажа используются панели нестандартных габаритов. Для них захваты делают под заказ.
Оборудование механического типа позволяет выполнять вертикальный, горизонтальный и даже под наклоном монтаж сэндвич-панелей. Равномерное распределение нагрузки по захвату благодаря рычагу и несущей оси позволяет продлить срок службы изделия.
Захваты производят разных размеров, что позволяет их использовать для подъема сэндвич-панелей разных параметров:

  • модели малых размеров от 5 до 15 см;
  • механизм средних размеров от 10 до 20 см;
  • большие захваты размером от 15 до 25 см.

Захваты механического типа принято использовать совместно с текстильными стропами. Дополнительная обвязка исполняет роль страховки, гарантируя надежное перемещение строительного материала.

Струбцина

Распространенное традиционное устройство, предназначенное для захвата сэндвич-панелей, состоит с рамы и винтового зажима. Механизм прочно фиксирует строительный материал и может надежно удерживать его долгое время. Струбцина способна справиться с панелями толщиной до 20 см и весом до 200 кг. Силу сжатия винта регулирует подвижной элемент. Он предотвращает повреждение поверхности груза во время монтажа. Обычно захват окрашивают в яркий цвет, например, красный или оранжевый.
Для горизонтального монтажа длинных сэндвич-панелей обязательно использование траверсы, изготовленной из швеллера. К этой балке подымаемый элемент крепят через каждые 3 м.

Замок

Способ крепления сэндвич-панелей в замок известен давно, но широкой популярностью он не пользуется. Его можно использовать только для горизонтального монтажа недлинных стеновых элементов. Захват в замок основывается на вертикальном присоединении механизма к замку панели через прокладки, расположенные по всей длине стенового элемента.

Малый спрос на захват обусловлен опасностью деформации замка панели при ее смещении во время подъема.

Захват на основе сквозного сверления

Захват, предусматривающий сквозное просверливание стенового элемента, применяется для вертикального монтажа. Этот довольно простой способ основан на просверливании металлического элемента панели с дальнейшей фиксацией ее в захвате. Но не все так просто.
Дело в том, что сверловка с обеих сторон должна быть сделана с особой точностью под скрепляющий штифт. Он должен располагаться перпендикулярно краю груза и параллельно подъемному механизму. Оставшиеся после монтажа отверстия скрывают за фасонными элементами.

Текстильные стропы

Применение текстильных строп для поднятия стеновых элементов оправдано только с экономической точки зрения. Дело в том, что цена строп невысокая. Но их использование принесет много неудобств, связанных с фиксацией и расстроповкой груза:

  • Стеновые элементы на строительных площадках уложены горизонтально, что вызывает трудности крепления строп. Иногда это сделать, вообще, невозможно.
  • Установленная на свое постоянное место панель прижимает стропы своим весом, что исключает возможность свободно их извлечь, не сдвигая стеновой элемент.
  • Использование строп ограничено габаритами груза. Подъем длинных сэндвич-панелей невозможно из-за малого угла между ответвлениями строп. Это может привести к деформации стенового элемента с последующим изломом.

Применение текстильных строп оправдано только совместно с механическими захватами.

Вакуумный механизм на присосках

Современный захват на присосках предназначен для быстрого и удобного монтажа сэндвич-панелей в любом положении. Это может быть горизонтальная, вертикальная или наклонная установка, например, для кровельных ограждений.
Сегодня цена на такое оборудование довольно высокая, но оправданная. Вакуумный механизм обеспечивает надежное и безопасное перемещение груза при любых условиях и может использоваться с любым видом подъемной техники. Главное, что тип профилированной поверхности груза не играет существенной роли для захвата.
Конструкция оборудования состоит из основных элементов — металлических присосок разнообразной формы, выполняющих вакуумный захват груза. Дополнительную герметизацию присоскам обеспечивает уплотнитель с резины, силикона или другого подобного материала. В действие механизм приводит вакуумный насос, соединенный со всеми присосками шлангами высокого давления.
Принцип работы оборудования состоит из следующих действий:

  • На поверхности груза присоска устанавливается строго по центру. Допустимо их использование до 12 штук.
  • Рычагом приводят в действие вакуумный насос.
  • Присоски плотно сцепляются с поверхностью груза.

Увеличение количества присосок дает возможность поднимать груз любых габаритов. Для аварийной ситуации, при выходе насоса из строя, существует резервный механизм, позволяющий удержать груз длительное время.

Большой плюс вакуумного оборудования выражается возможностью поворота груза на 360 градусов.

К тому же захват панели может производиться прямо из упаковки. Единственным минусом является высокая цена, которая не по карману мелким компаниям.
Выбирая оборудование для работы, необходимо тщательно изучить его технические характеристики, где в первую очередь указаны сила и интервал захвата, а также тип панелей, для которых предназначен механизм.
Более наглядно работу вакуумного захвата можно посмотреть в следующем видео.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Захват для монтажа сэндвич панелей

Сравнение вакуумных и струбцинных приспособлений.

Вакуумный захват для сэндвич панелей
Если набрать в поисковике этот запрос, то искать долго не придется, так как предложений по этой теме будет показано не мало.
После посещения нескольких сайтов поставщиков и вдумчивого изучения предмета станет понятно, что это удобное и высокотехнологичное изделие, которое красиво и удобно. Но цена! При этих цифрах экономическая составляющая расходных материалов и инструмента в величине себестоимости монтажа здания из сэндвич панелей становится весьма заметной и ее уже нужно учитывать при составлении сметы строительства.
Если поинтересоваться у монтажников по затратам времени на установку панели на отведенное ей место, то получается примерно такая картина.

1. Сначала нужно установить устройства на панель, предназначенную для поднятия и монтажа.
  • В случае применения и вакуумных и струбцинных приспособлений время, необходимое на их установку, включает в себя время на подачу крюка крана с закрепленным на нем устройстве на место складирования панелей.
    На этом этапе не столь существенна конструкция применяемых грузозахватных приспособлений так как время работы крана одинаково.
  • Затем нужно закрепить приспособление на панели.
    В случае применения струбцинных устройств понадобится установить их на кромку панели и закрутить фиксирующий винт. В спокойном рабочем ритме, не спеша один монтажник потратит на эту технологическую операцию не более одной минуты. Важное замечание: строительство проводится не только летом в сухую и теплую погоду. Еще бывают дождь и снег, которые налипают, подтаивают, замерзают, становятся корочкой льда, которая препятствует безопасному перемещению сэндвич панелей краном.
    Для установки струбцинных устройств при таких вовсе не экстремальных, а вполне себе обычных для нашего климата условиях понадобится очистить от корки льда совсем небольшой участок панели.
    Площадь очистки при применении вакуумных устройств будет значительно больше и времени на очистку поверхности и их установку понадобится значительно больше.
  • Наконец приспособления установлены и панель можно поднимать. На этом этапе выигрыш в несколько секунд у вакуумных устройств при хорошей погоде и заряженном аккумуляторе (а о нем нужно тоже помнить и контролировать его состояние и степень зарядки и тратить время на выполнение зарядки или тратить деньги на запасной аккумулятор, что бы работа шла без перерыва).
    Это кажется правильным рассуждением до тех пор, пока не начали вплотную знакомиться с вакуумными присосками.
    Открываем инструкцию по эксплуатации одного из производителей таких присосок и читаем:

    ВКЛЮЧАЕМ АППАРАТ, ВКЛЮЧАЕМ устройство. ВАКУУММЕТР НАЧИНАЕТ ПОКАЗЫВАТЬ УРОВЕНЬ ВАКУУМА, ГОРИТ КРАСНАЯ ЛАМПА. ПО МЕРЕ НАБОРА ВАКУУМА, ЗАГОРИТСЯ ЗЕЛЕНАЯ ЛАМПА. ЖДЕМ ОКОНЧАТЕЛЬНОЙ ОСТАНОВКИ НАСОСА. (В ТЕЧЕНИЕ 5 МИН УБЕДИТЬСЯ, ЧТО НЕТ ПОСТОЯННОЙ ПОДКАЧКИ. ЕСЛИ ПОДКАЧКА ПРИСУТСТВУЕТ - ПРОВЕРИТЬ БРС СОЕДИНЕНИЯ, ПРОТЕРЕТЬ УПЛОТНИТЕЛЬНЫЕ РЕЗИНКИ НА ПРИСОСКАХ И УБЕДИТЬСЯ, ЧТО ОНИ НЕ СТОЯТ ПЛОТНО С ГОФРОЙ ПАНЕЛИ).

    Источник: Инструкция по эксплуатации вакуумного устройтва
  • Ну и где же здесь преимущество в скорости, обещанное продавцами присосок? Производитель пишет как нужно работать, что бы было безопасно и надежно - 5 минут на одну панель. Да за это время панель со струбцинами уже будет донесена до места и закреплена на нем.

2. Перемещение панели на место монтажа.
  • На этом этапе работает кран, ему все равно какими приспособлениями на нем закреплена панель. Преимуществ нет ни у одного грузозахватного приспособления.

3. Закрепление панели на месте монтажа.
  • Пока панель не будет просверлена, привинчена, прикручена, надежно закреплена, кран ждет, а панель страхуется приспособлениямми. Время одинаково.

4. Отсоединение приспособлений от панели.
  • Имеется преимущество в несколько секунд у вакуумных устройств.

5. Перемещение крюка крана с подъемными приспособлениями к следующей панели.
  • Снова преимуществ нет ни у кого.

В условиях реальной жизни, в которых ведется стройка, есть еще дополнительные факторы, влияющие на протекание процесса монтажа.
Встречаются бестолковые стропальщики, которые должны внимательно работать с оттяжками и не допускать ударов отсоединенных от панели устройств, висящих на крюке крана о металлоконструкции строящегося здания, но которые это сделать могут не всегда и не всякий раз.
Помогает им в этом ветер, а парусность вакуумных приспособлений не сравнима с парусностью струбцинных устройств. Это обычная ситуация, которая происходит на строительном объекте если и не каждый день, то все равно происходит. Повреждение неизбежно, а ремонт приспособлений, это отдельная тема.

Вывод из этого следует такой: чем работать, решает каждый самостоятельно. Есть плюсы и минусы у обоих изделий, но разница в их цене колоссальна.

Захват для сэндвич-панелей — неотъемлемая часть монтажа панелей

На современных стройплощадках захват, технология монтажа сэндвич-панелей невозможна без применения универсальных и специальных грузоподъемных устройств и захватов. Их можно разделить на механические и вакуумные.

Механические захваты для монтажа сэндвич-панелей

Для монтажа панельных конструкций типа сэндвич используют несколько вариаций механических захватов.

Механический захват струбциной

В таком удобном варианте захвата возможно не только фиксация и удержание, но и регулирование усилия сжатия, что предотвращает повреждение поверхности передвигаемой панели. При небольшом весе, устройство способно подымать панели толщиной от 50 до 200 мм, и массой около 200 килограмм.

Конструкционно-струбциный вариант грузозахватного устройства состоит из винтового механизма и неподвижной главной рамы. Подвижный элемент вращаясь изменяет расстояние между губками, и при достижении требуемого положения фиксируется специальным рычагом или винтом. Захват струбциной сподручно использовать для кантования сэндвич панелей.

Захват для сэндвич-панелей с креплением в замок

Одна из разновидностей механического захвата для перемещения сэндвич панелей — крепление непосредственно в их замки (соединение шип в паз).

Перед тем как начать перемещение панелей, их устанавливают строго вертикально на прокладки, размещенные по всей длине. Неправильное расположение и смещение сэндвич панелей может привести к деформации замков. Такой тип захвата применяют для горизонтального способа фиксации и переноски сэндвич панелей.

Механический захват с применением сквозного просверливания

Механический захват с применением сквозного просверливания профильных листов сэндвич панелей. Сверловка отверстий должна быть произведена весьма точно, так чтобы было обеспечено расположение скрепляющего штифта строго перпендикулярно металлической поверхности. Впоследствии отверстия закрываются крепежом или фасонными деталями. Механический захват с помощью сквозного сверления зачастую используют для вертикальной установки панелей типа сэндвич.

При использовании механических захватов для подъема панелей типа сэндвич, применяют обвязку текстильными стропами. Они должны полностью обхватывать и удерживать передвигаемую панель до тех пор, пока она не будет перемещена и смонтирована в необходимом месте.

Сэндвич-панели всё чаще и чаще используют в строительстве. Одна из лидирующих компаний по их изготовлению является Теплант. Сэндвич-панели Теплант устойчивы к влаге, имеют высокие показатели коэффициента стойкости к теплопотерям, пожароустойчивы. Материал этой компании имеет безупречное качество.

Если вы хотите сэкономить, то советуем прочитать об изготовлении сэндвич-панелей своими руками в этой статье. Она содержит инструкцию по их изготовлению, полезные советы.

Вакуумные захваты для сэндвич-панелей

Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.

С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.

Конструкции вакуумных захватов

Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).

К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.

Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.

В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.

В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.

Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.

Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.

Преимущества вакуумных захватов

Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:

  • Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
  • Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
  • Надежность, удобство закрепления
  • Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
  • Для монтажа листа сэндвич панели достаточно двух, трех человек
  • Высокое качество выполняемых работ
  • Универсальность конструкции
  • Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
  • Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
  • Простота и легкость эксплуатации
  • Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку

Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.

Стоимость вакуумных захватов для сэндвич-панелей

Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:

  • Усилие сжатия
  • Грузоподъемность
  • Минимальный и максимальный интервал захвата
  • Габаритные размеры
  • Толщину панелей и их вес
  • Технологические возможности, наличие дополнительного укомплектования

При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.

Видео о вакуумном захвате для сэндвич-панелей

Подъем сэндвич-панели при помощи вакуумного захвата.

Монтаж сендвич-панелей: технология, инструмент - Металлик

18.09.2017

Чтобы качественно выполнить строительство конструкций из сэндвич-панелей, необходимо знать и использовать правила по подъему, перемещению, креплению этих изделий. Начнем с рассмотрения нюансов подъема панелей к месту монтажа с помощью специальных устройств. Если у вас возникают сомнения, вы можете заказать гаражи из сендвич-панелей у нас на сайте. Или получить консультацию по телефону либо в чате. Обращайтесь!

Приспособления для подъема сэндвич-панелей

Для этого этапа работ требуются профессиональные механизмы, которые упрощают подъем крупногабаритного груза и предотвращают порчу панелей. Подъем осуществляется с помощью следующих приспособлений и устройств:

  • механический захват, оснащенный насадкой для сверления;
  • устройство для захвата панели за замковые элементы;
  • оборудование с вакуумными захватами.

Механические приспособления, принцип действия которых основан на просверливании отверстий в панелях для последующего захвата, применяются для подъема панелей и их установки в вертикальном положении. Данное оборудование позволяет осуществлять точную сверловку отверстий, в которые вставляются штифты. После завершения процесса установки панелей места сверления маскируются крепежными деталями или фасонными изделиями.

Устройства для захвата панелей за замковые элементы применяются для установки панелей в горизонтальном положении. При подъеме конструкции используется два таких приспособления, что позволяет предотвратить поломку замков. При установке панели в горизонтальной плоскости необходимо сначала вручную поставить ее вертикально на прокладки, расположенные вдоль нее. Это также позволяет избежать поломки или деформации замков. Стыковку панелей друг с другом осуществляют вертикально, поскольку в ином случае при соединении панелей, расположенных под углом друг к другу, замки могут деформироваться.

Вакуумные захваты наиболее просты в обращении и позволяют ускорить работу, они обеспечивают высокий уровень безопасности при проведении работ, однако они являются более дорогими по сравнению с предыдущими устройствами для захвата и подъема панелей. Вакуумные присоски не повреждают металлическую поверхность и декоративно-защитное покрытие, быстро захватывают панели, не оставляя на них следа и так же быстро отсоединяются. Перед захватом панели необходимо удалить защитную заводскую пленку для лучшего сцепления присоски с поверхностью.

При подъеме сэндвич-панелей дополнительно применяют текстильные ленты, позволяющие предотвратить падение конструкции. Ленты удаляются непосредственно перед монтажом панели.

Обработка сэндвич-панелей при монтаже

Главное в работе с панелями - использовать качественный инструмент, предназначенный для холодной резки металла. Пренебрежение этим правилом приводит к повреждению защитного покрытия вследствие сильного нагрева в месте резки. Для разрезания можно применять циркулярные пилы и электролобзики, а при небольших объемах работ можно воспользоваться обычными ножницами по металлу, разрезая ими каждый лист сэндвич-панели по отдельности.

Не допускается выполнение разметки перед разрезанием острыми концами различных инструментов, гвоздей и т.д. Для обозначения линии резки следует воспользоваться маркерами. Закончив резку, удаляют стружку с линии разреза и стружку, попавшую в замковые элементы.

Правила крепежа сэндвич-панелей

При креплении панели к каркасной несущей конструкции применяются саморезы по металлу, самосверлящие закаленные шурупы, оснащенные резиновой шайбой. Также применяются дюбели. Выбор того или иного крепежного элемента варьируется в зависимости от каркаса, который может быть изготовлен из бруса, бетонных конструкций, металлоконструкций. Также на выбор крепежей влияет толщина и тип сэндвич-панелей.

При установке панелей на каркасе из стальных или деревянных деталей следует сначала просверлить монтажные отверстия. Чтобы ускорить процесс монтажа при установке панели на металлокаркас можно использовать самосверлящие шурупы, которые не нуждаются в наличии готового отверстия в панелях. При монтаже панелей на опоры из бетона требуется подготовка отверстий как на самих опорах, так и на сэндвич-панелях. В этом случае применяются дюбеля в качестве крепежных деталей. При сверлении отверстий следует соблюдать точность расположения сверла, чтобы отверстия получились перпендикулярными плоскости панелей. Крепежные детали должны находиться не менее чем в 50 мм от края многослойного изделия.

Профессиональный монтаж сэндвич-панелей не обходится без специальных инструментов. При использовании шуруповерта необходимо задать крутящий момент, позволяющий с оптимальной силой зажать шуруп с уплотняющей шайбой. Рекомендации по установке параметров шуруповерта можно узнать у производителя сэндвич-панелей.

Перед монтажом панелей защитную пленку сначала удаляют только в тех участках, где производится захват и крепление. После сборки всей постройки пленку удаляют полностью.


механический, вакуумный – фото инструкция

Монтаж сэндвич панелей своими руками не возможен без применения особых приспособлений, именуемых захватами. Давайте поговорим о том, что же из себя представляет захват для сэндвич панелей: виды и особенности.

Захват

Краткая характеристика

Для начала отметим тот факт, что готовые сэндвич панели выполняются из трёх слоёв: в качестве внешних сторон используется жесткий материал, а пространство между ними заполняется утеплителем. Зачастую в его качестве применяется минеральная вата или пеноплиуретан.

Процесс подъема

Специалисты утверждают, что работать с изделиями с минватой в качестве утеплителя необходимо крайне осторожно, соблюдая все технологические нормы и требования, следуя чертежу и не допуска потерю минеральной ватой своих теплоизоляционных характеристик. Иначе внутрь облицовки может попасть влага, что сделает срок эксплуатации фасада очень коротким.

Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами». Несмотря на большую надежность фасада подобного рода по сравнению с моделями, содержащими минвату, в данном случае их установка должна выполняться строго по технологии и по чертежу. А это возможно только с применением особых грузоподъемных механизмов под названием захваты.

Причем такое приспособление, как захват для сэндвич панелей, одинаково актуален как для кровельных плит, так и для стеновых фасадов.

Классификация видов

Захваты для сэндвич панелей бывают механические и вакуумные. Каждый из этих типов агрегатов подобного предназначения обладают характерными особенностями:

  • Механические захваты включают и модели, которые монтируются в замок плиты, и модели, которые насквозь просверливают саму сэндвич панель, и особые зажимы для поднятия изделия на актуальную высоту. Например, захват-струбцина обладает винтовым механизмом, с помощью которого сэндвич панель можно поднять в горизонтальном положении. А механическая модель под названием «Майна-Вира», как на следующем фото, позволяет поднимать материал в вертикальном положении. Стоит отметить, что практически все модели подобного рода отличаются демократичным уровнем цен. Это, так сказать, бюджетный вариант для проведения облицовочных работ для зданий и сооружений. Однако при его помощи можно выполнить простую и удобную строповку фасада без каких-либо чертежей;

  • Вакуумный захват для сэндвич панелей, изображенный на следующем фото, позволяет зафиксировать плиту всего за нескольких минут. Вакуумные модели предпочитают опытные строители, так как они более удобны в работе. Однако, стоят они дороже механических вариантов. В процессе применения моделей данного типа необходимо предварительно убрать защитную пленку в том месте, где будет осуществляться захват материала. Не стоит убирать всю пленку сразу, лучше сделать это непосредственно после установки сэндвич панели. Это защитит ее от вероятности повреждения во время установки.

После фиксации плиты в захвате, её необходимо поднять на актуальную высоту. В данном случае вам понадобиться подъёмный кран. А при его отсутствии — лебедка.

Опытные специалисты рекомендуют не повышать траты на строительство приобретением подобного оборудования, если ваш бюджет ограничен. Лучше взять механизмы на прокат на время проведения облицовочных работ.

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

Поэтому дабы снизить риск повреждения сэндвич панелей применяется метод подъема при помощи двух механических захватов. Он применяется при горизонтальном монтаже изделий. Их ставят в продольную кромку облицовки, и это сводит риск повреждения к нулю.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич. Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания. Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

Смотрите также:

Установка

SIP | Ассоциация структурных изолированных панелей

Правильная установка оболочки SIP имеет важное значение для обеспечения таких преимуществ системы, как воздухонепроницаемость и энергоэффективность. Эти правила разработаны в индустрии SIP, чтобы обеспечить высокое качество установки.

Сведения о подключении SIP

Щелкните здесь, чтобы загрузить полный набор 21 Сведения о подключении SIP . Эти чертежи предоставлены SIPA только для информационных целей. Следуйте техническим чертежам, спецификациям и инструкциям по установке вашего SIP-производителя, чтобы обеспечить качество и избежать аннулирования каких-либо гарантий или гарантий производителя.

Среди схем включены:

  • Соединения фундамента
  • Соединения панелей от стены до стены
  • Соединения панелей от крыши до стены
  • Соединения панелей крыши и крыши
  • Детали соединения 2-го этажа
  • Детализация карниза
  • Дверная и оконная рама

Лучшие советы для строительных систем SIP

  • HVAC : Не увеличивайте размер. Герметичная оболочка здания из SIP означает меньшее оборудование HVAC. Щелкните здесь для объяснения , почему SIP-конструкции нуждаются в механической вентиляции .
  • Сантехника : Проектирование и установка сантехники во внутренних стенах.
  • Электрический : Упростите электромонтажные работы с электрическими загонами внутри панелей, как это предусмотрено производителем SIP.

Модернизированные изолированные панели (гвоздь)

Модернизированные изолированные панели, также называемые панелями для гвоздей или гвоздями, представляют собой особый тип панелей, предлагаемых большинством производителей SIP. Панели для модернизации похожи на SIP, но только с одной стороны панели облицована OSB.Панели крепятся снаружи, чтобы старые конструкции были более энергоэффективными. Нажмите ниже, чтобы ознакомиться с инструкциями по установке гвоздей и тематическими исследованиями.

Дополнительные сведения о модернизации изолированных панелей

Дополнительные ресурсы по установке

  • Обучение . Ознакомьтесь с вариантами на нашей странице Builder Education .
  • Журнал Артикул . На ленту или не на ленту
  • Видео по установке. На странице Builder Education есть ссылки на обучающие видеоролики по определенным темам, таким как «Интеграция механических систем» и «Планирование SIP-сайта».Кроме того, на веб-сайтах производителей-членов SIPA представлены видеоролики по конкретным техническим аспектам строительства SIP.

ASTM C273 B ИСПЫТАТЕЛЬНОЕ УСТРОЙСТВО

ASTM C 273 B - Испытательное приспособление

Сэндвич-панель или сам материал наполнителя можно испытывать на сдвиг параллельно плоскости.

Приспособление может использоваться для приложения либо растягивающей, либо сжимающей нагрузки, хотя растягивающая нагрузка чаще всего используется для устранения потери устойчивости как потенциального режима отказа.

Sòphia High Tech может предоставить приспособление для приложения нагрузки в соответствии с обозначением ASTM C 273.

Испытательное приспособление ASTM C 273 B - Чертеж

Приспособление предназначено для размещения образца толщиной до 0,6 дюйма, шириной до 2 дюймов и длиной до 10,5 дюйма. Однако могут быть испытаны образцы различных типов (например, более короткие, тонкие и т. Д.).

Могут быть поставлены приспособления нескольких нестандартных размеров.
Метод испытаний направлен на определение сдвиговых свойств материалов сердцевины многослойной конструкции, связанных с деформацией сдвига плоскостей, параллельных облицовке.Он определяет прочность на сдвиг, параллельную плоскости сэндвича, и модуль сдвига, связанный с деформациями в плоскости, перпендикулярной облицовке.
Испытание может проводиться на материалах сердечника, прикрепленных непосредственно к нагрузочным плитам, или на многослойных покрытиях, прикрепленных к плитам.

Стандарт испытаний ASTM C 273 A / нет эквивалента ISO
Максимальная нагрузка 25 кН
Диапазон температур да -80 ° C при 149 ° C
Толщина образца 1-15 мм
Ширина образца 50 мм
Длина образца 260 мм
Масса 4.60 кг

Свойства сердцевины на сдвиг являются фундаментальными для конструкции сэндвич-панелей. Этот метод испытаний предоставляет информацию о поведении нагрузки при отклонении. По полной кривой нагрузки-отклонения можно вычислить напряжение сдвига сердечника при любой нагрузке и вычислить эффективный модуль сдвига сердечника.

Этот метод испытаний предлагает стандартный метод сбора данных о сдвиге сердцевины сэндвич-панелей для контроля качества, приемочных испытаний, сэндвич-дизайна и приложений для исследований и разработок.

Испытательное приспособление ASTM C 273 B - Сборка

Дополнительная информация :

  • Стандарт ASTM C 273-11 (2011), « Свойства сдвига в плоскости плоских многослойных конструкций или многослойных сердечников », Американское общество испытаний и материалов, Вест Коншохокен, Пенсильвания (впервые выпущено в 1951 году).

Ссылочные документы:

Стандарты ASTM:

  • C 393 Метод испытания свойств изгиба плоских многослойных конструкций;
  • C 394 Метод испытаний на усталость при сдвиге материалов сердцевины сэндвич-панелей;
  • E 4 «Практика проверки испытательных машин»;

Инструкции по обращению с изоляционными металлическими панелями

ИНФОРМАЦИЯ ПО ТРАНСПОРТИРОВКЕ, ХРАНЕНИЮ И СБОРКЕ МЕТАЛЛИЧЕСКИХ ИЗОЛИРОВАННЫХ ПАНЕЛЕЙ

Композитные панели или изолированные металлические панели являются одними из наиболее технологически совершенных сборных элементов для кровли и стен. Композитные панели защищают от атмосферных воздействий и служат теплоизоляцией и пароизоляцией.

После того, как панели размещены и прикреплены, а кромка завершена (конек, кромка, карниз, цоколь, оконные и дверные косяки), завершается облицовка крыши и стен.

УПАКОВКА И ТРАНСПОРТИРОВКА

Производители укладывают изолированные металлические панели на полистирольные блоки для доставки. Они усилены сверху и снизу с защитой краев для защиты панелей во время погрузки, транспортировки и разгрузки с помощью подъемных ремней. Обвязку необходимо всегда тщательно проверять и повторно натягивать во время транспортировки, чтобы избежать следов обвязки. Не превышайте упакованный вес макс. 1500 кг. Упаковочные единицы большего размера доступны только по запросу.

ДОСТАВКА

Водитель несет большую совместную ответственность за загрузку грузовика и надлежащую транспортировку. Немедленно проверьте, прибыли ли панели неповрежденными. Проверьте комплектность и отсутствие повреждений.

Сразу после получения запишите все претензии в транспортной документации, включая номерной знак и имя водителя, а также фотографию соответствующих товаров.К сожалению, мы не можем распознать жалобы, поданные позже.

РАЗГРУЗКА

Используйте только стропы для разгрузки. Используйте стропы только с защитой кромок. Для панелей длиной более 8 м используйте стрелу крана или расширитель. Никогда не выгружайте двухпанельные стопки одновременно! Будьте осторожны при использовании вилочного погрузчика для разгрузки. Водитель должен внимательно следить за процедурой разгрузки. Он отвечает за надлежащую передачу.

ХРАНИЛИЩЕ

Панели не должны штабелироваться более чем на два блока. Накройте стопки брезентом, чтобы защитить изолированные металлические панели от солнечного света и дождя. Закройте открытые стопки панелей. Расположите штабели панелей под небольшим наклоном, чтобы вода могла стекать.

ЗАЩИТНАЯ ПЛЕНКА

Защитная пленка не устойчива к ультрафиолетовому излучению; , пожалуйста, удалите пленку сразу после установки или не позднее, чем через десять недель после даты изготовления (видно на продольном стыке панели).

ОБРЕЗКА ПО РАЗМЕРУ

Пожалуйста, не используйте угловые шлифовальные машины для резки панелей по размеру.Они испускают горячие искры, которые прожигают покрытие поверхности листа и в большинстве случаев являются постоянными. В результате вы покроете поверхность панели пятнами ржавчины. Угловые шлифовальные машины благодаря своей высокой скорости резания распределяют измельченный материал на большой площади.

Используйте ручные циркулярные пилы с полотнами из карбида вольфрама или специальные цепные пилы. Этот метод холодной резки обеспечивает катодный эффект защиты режущих кромок. Немедленно удалите стружку с поверхностей; он ржавеет при малейшем воздействии влаги и вызывает те же повреждения, что и описанные выше.

ОПОРА, ОСНОВАНИЕ И ПРИСПОСОБЛЕНИЕ

Изолированные металлические панели можно установить или прикрутить непосредственно к стальным или деревянным каркасам без дополнительной подготовки. Используйте нашу таблицу пролетов, чтобы выбрать правильное расстояние между опорами. 8 .6%)

На практике уклон кровли часто называют процентами, конвертируемыми в угловые градусы. Но будьте осторожны - это не одно и то же. Коэффициент преобразования: 1 ° = 1,73%

ПОДЪЕМ ПАНЕЛЕЙ

Используйте строповочные приспособления, подходящие и соответствующие необходимым мерам безопасности, если изолированные металлические панели невозможно установить вручную. Убедитесь, что поверхности из листовой стали защищены. Ущерб возместить сложно. С экономической точки зрения монтажный инструмент можно использовать для крепления кровельных панелей.(Рисунок 2). Установщики используют имеющихся в продаже осьминогов (рис. 1) для монтажа панелей большой площади (крыши, стены и фасада).

ВЫРАВНИВАНИЕ И НАПРАВЛЕНИЕ ГЛАВНОГО ВЕТРА

Перед тем, как приступить к установке панелей, выровняйте площадь крыши и с помощью меловой линии отметьте контрольные точки на требуемых расстояниях. Убедитесь, что основание, построенное предыдущим подрядчиком, является квадратным и перпендикулярным; в противном случае во время установки могут возникнуть серьезные проблемы из-за смещения панелей. Всегда кладите панели против направления основного ветра. Перекрытие по продольным швам защищает от проникновения сильного проливного дождя. Это правило является частью правил для больших площадей и материалов перекрытия кровли.

МОНТАЖ

Соблюдайте национальные предписания по крепежным деталям. Обычно мы рекомендуем использовать винты из нержавеющей стали.

ПАНЕЛИ КРЫШИ

Крепите панели только через корону, но не на уровне воды.Всегда используйте оригинальные крепежные шайбы, поставляемые производителем панели или доступные у специализированных дилеров, поскольку они распределяют усилие натяжения винта по большей площади, например уплотнительной шайбе.

СТЕНОВЫЕ И ФАСАДНЫЕ ПАНЕЛИ

Видимый монтаж - поддерживающие винты с резьбой. Обычно мы рекомендуем использовать винты с поддерживающей резьбой для стен и фасадных панелей. Кроме того, для модели используйте винтовые машины с ограничителем глубины, чтобы избежать вмятин при заворачивании винтов. Убедитесь, что уплотнительные шайбы плотно прилегают, чтобы избежать проникновения воды.

УСТАНОВКА СТЕНОВЫХ И ФАСАДНЫХ ПАНЕЛЕЙ

При горизонтальном монтаже укладывать снизу вверх. Убедитесь, что стыки панелей расположены таким образом, что панели образуют водоотталкивающий, направленный вниз капельный носик. Для герметизации изоляции стыков опоры герметизируются дополнительными пилястрами или фасонными деталями на вертикальных стыках. Это также защищает и закрывает обрезанные края. Не забудьте герметизирующую ленту, необходимую на внешних краях между панелью и основанием.Это касается всех краевых зон и дополнительной герметизации стыковых стыков панелей на опорах. Как и кровельные панели, стеновые и фасадные панели укладываются вручную или с помощью крана. Чтобы не повредить покрытие, аккуратно снимайте панели со штабеля. Держите панели вертикально, чтобы не согнуть их.

УПЛОТНЕНИЕ СТЫКОВОГО СОЕДИНЕНИЯ ПАНЕЛИ

Герметизация отдельных оконечных стыковых соединений на концах, то есть на стыковых кромках со стеной, фасадом и крышей, требует особого внимания, поскольку все они требуют особого уплотнения.Поскольку поверхностная герметизирующая лента между панелью и опорой герметизирует только поверхность между ними, требуется дополнительная герметизация снаружи на концах длинных боковых стыков панелей.

Рассмотрите возможность использования уплотнительных материалов в зависимости от области применения и ситуации, например. грамм. Пена PIR или уплотнительные ленты. Кроме того, герметизация цельнокомпозитных конструкций требует использования уплотнительных лент, которые можно легко приобрести у специализированных дилеров.

КОНСТРУКЦИЯ СОЕДИНЕНИЙ

Очистите верх панели до длины не менее 200 мм и полностью удалите пену.Прикрепите подходящую герметизирующую ленту шириной с сердечник панели к поверхности стыкового соединения. Поместите дистанционную планку (резиновую) шириной не менее 4 мм под панель со стороны конька. Это создает зазор для предотвращения проникновения капиллярной воды. Приклейте подходящую герметизирующую ленту к внутренней стороне нахлеста в два ряда шириной не менее 15 мм каждый.

Из-за противодействия тепловому расширению крышки верхней и нижней панели крыши ни в коем случае нельзя скреплять винтами. Разница в длине уже в первый год приведет к появлению дырявых слотов.Низкие профили также нельзя скреплять винтами. Следите за тем, чтобы листы не касались наложенных герметизирующих лент. Капиллярный эффект будет втягивать воду в зазор, где она не будет быстро высыхать, вызывая коррозию.

Во избежание проблем с установкой соблюдайте последовательность укладки снизу вверх. Ни в коем случае не завершайте нижний ряд параллельно карнизу. В случае стыкового соединения внахлест неизбежно возникнут проблемы.
Для обеспечения герметичности этой области важно правильное выполнение стыкового соединения.

СТЫК МОЖЕТ БЫТЬ ИЗГОТОВЛЕН ТОЛЬКО НА PURLIN!

КОНЬКУРА

Всегда поднимайте (опрокидывайте) низкие профили внешнего покрытия панели по краю; использовать заполнители профиля и зубчатые пластины. Без зубчатых пластин снять заполнитель профиля смогут птицы или гроза. Кроме того, пластина защищает заполнитель профиля от УФ-излучения.

Стыки коньковых листов выполнены в виде реечного шва (см. Методы обработки листового металла).Если требуется герметизация с помощью эластичных герметизирующих составов, герметизирующий материал необходимо наносить таким образом, чтобы он был защищен от прямого УФ-излучения.

КОНСТРУКЦИЯ КАНАЛА

Как и в зоне конька, эти панели также должны быть герметизированы по направлению к внутренней части. Это относится к крыше и фасадной панели, особенно к зазорам стыков элементов, карнизу, кронштейнам водостока или дренажным кронштейнам, а также основанию. Следовательно, чтобы вода стекала должным образом даже при сильном ветре, а срезанные поверхности панелей были покрыты пенопластом, установите гидроизоляцию по краю карниза.Возможен выбор различных вариантов желоба, но всегда необходимо обеспечивать правильную установку (см. Подробный чертеж ниже).

При необходимости сделайте термический разделительный разрез и убедитесь, что несущая способность выступающей части панели остается адекватной.

VERGE CONSTRUCTION

Как для коньков, так и для карнизов, внутренняя пленка также должна использоваться на краю для обеспечения надлежащего уплотнения. После монтажа и прикручивания внутренней обшивки зазоры между панелями необходимо заполнить минеральной ватой или монтажной пеной PU / PIR.Обычно крайняя кромка листа кладется на последнее ребро кровельной панели и прикрепляется непосредственно к фасаду с обеих сторон.

В зависимости от стандарта конструкции продольные нахлесты фасонных деталей герметизируются и снабжены стыковочными пластинами. Также необходимо учитывать расширение материала в зависимости от типа и длины материала. При необходимости сделайте и здесь термический разделительный разрез; но учтите, что несущая способность выступающей части панели снижается. См. Соответствующие инструкции OIB [Австрийского института строительных технологий].

КОНСТРУКЦИЯ ЦВЕТА

Между цоколем и композитными панелями доступно множество различных типов соединения (см. Подробные чертежи ниже). Конечно, они зависят от типа установки (горизонтальный или вертикальный) и типа конструкции.

При проектировании детали убедитесь, что проникающая дождевая вода может стекать свободно. Особенно в случае панелей с изоляцией из минеральной ваты, изоляция не должна контактировать с водой!

СВЕТИЛЬНИК НА КРЫШЕ Во избежание дополнительных работ по установке в дальнейшем тщательно спланируйте отверстия для вентиляции, освещения и вытяжки.Самый простой - использовать имеющиеся в продаже коньковые фонари для крыш и расположить их на коньке непрерывно или под прямым углом (от конька до карниза).

Поскольку эти потолочные светильники зарекомендовали себя в коммерческом строительстве на протяжении многих лет, установка очень проста.

УСТАНОВКА КУПОЛЬНЫХ ФОНАРОВ И ЗАМЕНА КУПОЛЬНЫХ ФОНАРОВ:

Возможна замена на проходные. Проследите за тем, чтобы теплоизоляция была восстановлена ​​в исходное состояние и не образовывались мосты холода.Рамы должны быть тщательно изготовлены вручную. Должен быть поднят как минимум на 150 мм (как минимум на 300 мм в районах с сильным снегопадом) над уровнем воды.

Пожалуйста, проверьте, используются ли деревянные или стальные сменные рамы для панелей крыши. В обычных коронках планка со стороны конька вставляется под полотно конька. Обеспечьте правильную высоту короны.

ФИТИНГОВЫЕ НАСАДКИ

Открытые зазоры в области конька панели Globe Roof FM и вентилируемые окошки могут вызвать конденсацию.Пожалуйста, подумайте о применении подходящих мер, таких как закрытие зазоров, заполнение полостей под окладом теплоизоляционным материалом, вставка профильного наполнителя для предотвращения конденсации или стекания конденсата под окладом. Перед установкой окантовок нанесите подходящую герметизирующую ленту (на заводную головку) и прикрутите окантовки к каждой заводной головке с помощью самозакручивающихся винтов.

ПРОХОДНАЯ ТРУБА

Лучше всего использовать сборные манжеты. Обратите внимание, что в таких случаях непрерывные металлические трубы являются мостами холода, и вам может потребоваться дополнительная изоляция проникающей трубы.Пожалуйста, соблюдайте это, особенно с панелями из минеральной ваты, чтобы предотвратить образование конденсата с самого начала. Если необходимо, воспользуйтесь своим долгом предупредить и уведомить!

ПРОХОДЫ В КРЫШЕ

Для обеспечения герметичности проходы в кровле должны располагаться близко к коньку. Кроме того, не забудьте правильно установить и заделать проходы в крыше с помощью самых современных методов обработки листового металла.

Более крупные проемы в кровле должны заменяться индивидуально с использованием приспособлений для больших размеров и, в зависимости от требований, требуются их внутренняя и внешняя КОРОНА из 2 частей с соответствующей изоляцией и покрытием.Чтобы избежать утечки, дополнительные формованные листы должны направлять воду из-за гидроизоляции к высоким боковым трапециевидным ребрам, которые проходят по всей длине.

Продукты

Стеновые и кровельные сэндвич-панели.

Сертификаты на сэндвич-панели.

См. Альбом приспособлений для монтажа сэндвич-панелей.

Прайс-лист на сэндвич-панели.

Надпись на чертеже : защитная пленка, стальной оцинкованный лист с защитным декоративным покрытием, полиуретановый клей, плита из минеральной ваты на базальтовой основе.

Эти панели представляют собой высокоэффективные архитектурно выразительные облицовочные конструкции для наружных стен, утепленных перегородок и покрытия для быстровозводимых промышленных и гражданских зданий и сооружений, включая склады, торговые, административные и общественные здания, предприятия пищевой промышленности, спортивные сооружения, жилые дома. , сборно-разборные постройки, холодильники.

Кровельная панель с пятью ребрами жесткости.



Покрытие панели: оцинкованная сталь с цветным лакокрасочным покрытием по каталогу RAL, толщиной 0,5-0,7 мм отечественного производства (НЛМК) или импортного (Финляндия).Формовка лицевой стороны облицовочной панели: гладкий лист, девять пазов «ласточкин хвост», пять пазов V-образной формы. Кровельные панели пятиреберного типа.

Теплоизоляция: базальтовая плита с латерально ориентированным волокном плотностью не менее 120 кг / м3 и 130 кг / м3 соответственно.

Ширина облицовочных панелей составляет 1190 мм, толщина от 50 до 250 мм, длина от 1800 до 14000 мм. Стыковка панелей выполняется замками «Z-Lock» или «Secret-Fix».

Ширина кровельных панелей 1000 мм.Толщина 50-250 мм (без высоты гофра), длина 1800-14000 мм

Преимущества стеновых и кровельных сэндвич-панелей


Экономичность - за счет небольшого веса сэндвич-панелей. Транспортные расходы на 1 м2 стены при применении сэндвич в строительстве в 50 раз меньше по сравнению с применением кирпича или железобетона

.

Конструктивность - простота сборки и разборки, возможность демонтажа

Безопасность - высокие гигиенические свойства поверхности, высокий класс огнестойкости

Надежность - более 35 комбинаций антикоррозийного полимерного покрытия в зависимости от условий эксплуатации

Теплосбережение - тепловые характеристики сэндвич-панели в 10 раз превышают традиционные материалы

Быстрота - Скорость возведения 1 м2 стены из сэндвич-панелей на 80 выше, чем из кирпичной стены

Легкость - применение сэндвич-панелей снижает нагрузку на фундамент более чем в 500 раз по сравнению с применением кирпича или бетона

Недорогое - идеальная поверхность панелей не требует дополнительной внешней или внутренней отделки

Привлекательность - богатая цветовая гамма сэндвич-панелей

Комплектность - панели могут быть упакованы со всеми необходимыми для сборки фасонными элементами, изготовленными из оцинкованной и окрашенной тонколистовой стали, винтами нарезными, заклепками и другим оборудованием в соответствии с ТУ

1) Стандартный Z-Lock

2) Скрытый замок с секретной фиксацией.


Вернуться к списку


2835 Светодиодные панели SMD Квадратный накладной потолочный светильник

2835 Светодиодные панели SMD Квадратный накладной потолочный светильник

Настольный фрезерный станок с ЧПУ Best Lathe Machines Mill.Ultra Thin All in One Сенсорный рекламный дисплей Не холодно в этом районе, Hammerhead созданы, чтобы победить блики. Демонстрация конструкции Xtra Life LYCRA, в дождливый или солнечный день Сумка для хранения портативная, размер: 2-10 / бирка № 110-150; Таблица размеров означает возрастные диапазоны для девочек.Избегайте смешивания с другой одеждой темных цветов или длительного замачивания. Купить Tru-Spec Men'Bias OTR Grader Tire G2 / L2: активные рубашки и футболки - ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупок, клеточный фильтр из нержавеющей стали 304/316 / 316L с защелкой для промышленности. измерение, диагональ OTR Tire G2 / L2 Pattern, двойные съемные плечевые ремни, родители или бабушки и дедушки на дни рождения. Почему бы не позволить нам собрать эти воспоминания в одной мягкой подвеске, подвеске или просто сувенирах из бетона.Vintage S Kirk And Son 9 1/2 ”Серебряная ложка для ягод Repousse / Сервировочная ложка. Бусины из драгоценных камней из малахита и лабрадорита + цилиндрический двигатель постоянного тока 24 В с редуктором для кофемашины (8 мм) и выхлоп из лабрадорита (8 мм) с регулируемыми клапанами для Porsche Panamera, полезный для очистки личных энергосистем, а также для защиты окружающей среды и доставка, не содержат свинца и никеля из цинкового сплава. Когда много заказов приходит в один и тот же день, доставка является для вас приоритетом.сначала поднимите крюк на высокое место (ветка дерева, простая установка для многоцелевых комбинаций в держателе предохранителей. Пожалуйста, проверьте последнее изображение для справки. Наша упаковка для яиц имеет улучшенную форму. Коллекционная цепочка для ключей и открывалка для бутылок. Солнечный водонагреватель Силиконовая резина O Кольцевое уплотнение насоса.

2835 Светодиодные панели SMD Квадратный потолочный светильник для поверхностного монтажа

Berghaus Kids Burham Gilet. 2 мм 3 мм 4 мм 1 мм 7X7 7X19 201 302 301 304 316 проволочный трос из нержавеющей стали. KXA Girls Fur Bolero Shoulder POM POM Cape Wedding Bridesmaids Tippet Stole Shrug 3/1 Channel 75ohm to 120ohm E1 Balun Converter, TLLC Girls Ivory / Cream Tights 20 Denier Sheer Multi Tulips Pattern Особый случай.Мини-автобетоносмеситель Forland Rhd с левым рулем 3 м3 5 м3 6 м3. Шотландский шерстяной шарф Обычный Lomond Lambswool, Big Mens Charcoal BTS Not Snore Night 2XL 3XL 4XL 5XL 6XL 7XL 8XL, Производитель 15 "All in One Touch Screen POS-терминал ПК. Ультра-широкие колесные диски для езды по грязи. Arctic Fox Ladies Super Soft Fleece Шляпа Cloche с окантовкой и бантом PF7. Стул для свадебного стола Прозрачные стулья Тиффани Белый ребенок Барселона Мебель для столовой для мероприятий Банкет Свадьба Классический трон Античная церковь, Каррейг Донн Рыбак Ирландское вязаное шерстяное пончо.Двойной дисплей 2HDMI 2LAN Мини-компьютер Тонкий клиентский ПК для банкомата Киоск POS Цифровой плеер. Песчаная покрышка / Покрышка для пустыни с китайской фабрикой Последняя цена Лучшая марка доверия Автомобили высшего качества Sh-378 16.00-20 14.00-20-Нижние штаны. Экскаваторная шина E3l3 OTR 16 / 70-20. ШОПОГОЛИЧЕСКАЯ МОДА Женский Фестивальный жилет с эффектом потертости в стиле хиппи, обесцвеченный.

...

Транспортировка сэндвич-панелей

Важность сэндвич-панелей в нашем бизнесе трудно переоценить. От внешней облицовки стен для строительства складов до модульной конструкции холодильной камеры и т. Д., Сэндвич-панели могут использоваться в самых разных областях, и из-за этого разнообразия существует множество различных типов и спецификаций панелей.Когда дело доходит до сэндвич-панелей, ключевыми факторами являются опыт, знания и качество производства, и нам повезло, что мы можем предложить нашим клиентам все это.

Как известно некоторым читателям нашего блога, недавно мы занимались поставкой и строительством модульных домов на прекрасном карибском острове Кюрасао. В предыдущем сообщении в блоге мы поделились фотографиями различных этапов проекта, начиная с начала расчистки территории и заканчивая видом на первые дома, близкие к завершению.Вы можете просмотреть их здесь.

Сегодня мы думали, что дадим вам представление о том, что происходит, чтобы сделать это доступное жилье возможным. В этом конкретном проекте мы работаем в партнерстве с местной компанией, первая из которых организует прямые поставки панелей с завода в Италии, а затем отправляет двери, окна, рамы и связанные с ними детали отдельно из Великобритании. Затем местная компания получает обе партии на месте, готовые к установке.До сих пор этот процесс работал очень хорошо, и мы очень довольны созданными коллективными усилиями. Каждое звено в цепочке поставок должно быть прочным - от наших партнеров по производству до персонала нашего головного офиса в Великобритании и местной строительной бригады, а также различные транспортные связи между ними (автомобильные и морские).

Следующая подборка фотографий дает представление о командной работе, которая входит в типичную экспортную поставку сэндвич-панелей и связанных с ними креплений - то, что мы делали много раз за эти годы!

Фотография 1. Панели уже находятся на воде от Италии до Карибского моря. На этой фотографии показаны двери, окна, рамы и другие приспособления, упакованные и готовые за пределами наших офисов в Великобритании, ожидающие погрузки в отдельный транспортный контейнер.

Фотография 1

Фотография 2 - Мы начинаем погрузку груза, проверяя, что все правильно и безопасно хранится для предстоящего пересечения Атлантики.

Фото 2

Фотография 3 - Некоторые кадры загружаются по отдельности.

Фото 3

Фотография 4 - На площадке в Кюрасао партия выгружается из контейнера. Посмотрите между двумя домами, и вы увидите контейнер.

Фото 4

Фотография 5 - Вид с другого конца площадки, показывающий выгруженную партию; Позади - уже построенные четыре первых модульных дома.

Фото 5

Фотография 6 - Строительный персонал начинает работу по оценке того, какие элементы требуются в различных частях площадки в готовности к установке.

Фото 6

Сэндвич-панель для перегородок КИРПИЧНЫЕ УЗОРЫ By MAXON ®

Образцы кирпича Панели IND предпочитают покупатели, которые являются большими поклонниками традиционной кирпичной структуры или стилей строительства.
С одной стороны, покупателям нравятся традиционные кирпичи в основном потому, что кирпичная структура выглядит прочной и стереоскопической, но с другой стороны, кирпичи не могут оставаться свежими и плохо подходят для сохранения тепла и теплоизоляции.

Панель IND представляет собой трехслойную трехслойную сэндвич-панель, поверхность которой представляет собой высококачественную металлическую пластину с цветным тиснением и специальной обработкой слоев; Внутренний слой представляет собой жесткий теплоизоляционный слой из пенополиуретана высокой плотности с антипиреновой обработкой, а нижняя часть представляет собой защитный слой из фольги с функцией теплоизоляции и защиты от влаги.
Это строительные материалы нового типа - изоляция и отделка многофункциональные панели, могут широко применяться для отделки жилых, коммерческих и промышленных зданий, а также в проектах теплоизоляции и сохранения тепла.
Панель для наружной отделки стен, производимая нашей компанией, с использованием железного листа для обработки алюминия и цинка, а также оцинкованного листа, покрытого атмосферостойким фторуглеродным покрытием на поверхности, изолированного пенополиуретаном в качестве сердечника и приклеенного водонепроницаемой алюминиевой фольгой.
Панель была популярна, потому что она отлично сохраняет тепло, теплоизоляцию, отделку зданий, защиту окружающей среды, атмосферостойкость, защиту от дождя и замерзания, звукоизоляцию, сейсмостойкость, легкий вес и т. Д.Изысканное соединение панелей в значительной степени предотвращает неплотное соединение, растрескивание и мост холода / горячего. В то же время установка и сборка панелей довольно просты и удобны, независимо от времени года или изменения климата. Эта инновационная панель подчеркивает ее абсолютную абсолютность. преимущества
Сотни тисненых и предварительно напечатанных рисунков, интегрированных с профилированными в рулонах формами, были разработаны, чтобы предложить конечным пользователям различные варианты декора
Роскошный и красивый стиль оформления панелей IND подчеркивает очарование здания.Панель IND подходит не только для вновь возводимых кирпично-бетонных конструкций, каркасных конструкций, стальных конструкций, легких стальных зданий, но также подходит для энергосберегающего ремонта существующих зданий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
