Анкер забивной как правильно монтировать | Как установить забивной анкер | Как использовать

Правильное обустройство – обязательный этап после непосредственно возведения объекта. В противном случае, эксплуатация сооружения будет невозможна. Для осуществления этого процесса применяют различные компоненты. Одним из наиболее популярных элементов для соединения необходимых объектов является анкер-забивной, который необходимо правильно монтировать.

Ключевой особенностью такого изделия является перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций. Поэтому такое крепежное средство отличается популярностью.

Также анкер забивной можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Почему анкер забивной столь многофункциональный?

В первую очередь, этот крепежный элемент можно использовать для создания соединений с плотными материалами. В этот его отличие от дюбелей. Однако они дороже последних.

Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. За счет этого крепежный элемент надежно соединяет даже габаритные конструкции.

Анкер забивной отлично себя показывает при работе с плотными и твердыми материалами. Поэтому очевидно, что их применяют как раз для работы с последними.

Анкер забивной широко применяется для соединения следующих объектов:

  • тяжелых и габаритных оконных, и дверных рам;
  • элементов лестничных конструкций;
  • подвесных потолков;
  • светильников и люстр;
  • строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
  • ворот и калиток;
  • компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;
  • балюстрады и консоли.

Отличительные особенности забивного анкера

Монтажное изделие имеет две основные отличительные характеристики – высокая прочность и надежность. Также компонент для создания высококачественных соединений отличается следующими техническими свойствами:

  • высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
  • удобством эксплуатации;
  • быстрым созданием крепежей высочайшего качества;
  • устойчивостью к коррозийному воздействию – забивной анкер изготовляется из наиболее качественного материала – сертифицированной стали, поэтому он отличается высокими техническими свойствами.

Принцип работы забивного анкера

Как и говорилось выше, анкер представляет собой высококачественный и надежных крепежный элемент. Поэтому его применяют в большинстве монтажных работ. При этом в отличие от других изделий анкер не требует слишком много усилий и использования суперпрофессионального оборудования. Вполне достаточно дрели и молотка.

Принцип работы забивного анкера заключается в его установке в заранее подготовленное отверстие. На этом этап потребуется использовать мощную дрель. Затем отверстие готовится к дальнейшему проведению строительных работ.

После этого анкер вставляется в отверстие вплотную. Таким образом, обеспечивается надежная фиксация. За счет специальной структуры крепежное изделие создает максимально надежное соединение.

Разновидности забивного анкера

Основная классификация изделий заключается в материалах, из которых изготовлены анкеры. Как правило, существует 2 главных типа:

  • стальной анкер;
  • латунный крепежный элемент.

Оба вида имеют широкий перечень функциональных возможностей. Однако стальные используются чаще. Касательно латунных, то они «из коробки» имеют защиту от коррозийного воздействия.

Все вышеупомянутые разновидности подходят для работы с различным перечнем материалов, включая природный камень, бетон, кирпич. Однако стоит учитывать тот факт, что забивные анкеры не выдерживают значительную вертикальную нагрузку. Поэтому при осуществлении монтажных работ навесных конструкций необходимо брать этот факт во внимание.

Также существуют анкеры с насечками и без. Крепежные элементы, не имеющие насечек, применяются для крепления негабаритных конструкций. Анкеры с насечками задействуют для крепления настенных шкафов, решеток, брусков, реек. Для крепления габаритных объектов применяют сразу несколько анкеров.

Как установить забивной анкер

Анкер или как его еще называют цанга, имеет довольно несложную специфику монтажа. При этом стоит отметить, что изделие, изготовленное из стали или латуни относится к классу наиболее практичных и удобных крепежных элементов.

Забивной анкер без насечек, как правило, применяется для крепления конструкций небольшого веса. Касательно структуры, то эти изделия напоминают собой цилиндр с гладкой распорной стороной.

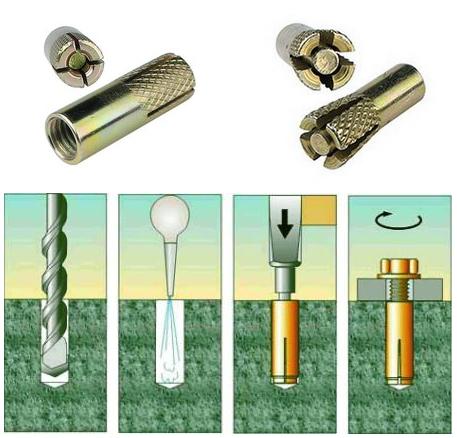

Как правильно монтировать забивной анкер:

  • первоначально, необходимо подготовить отверстие, куда будет устанавливаться анкер;

Для этого нужна мощна дрель и победитовое сверло. Необходимо предварительно рассчитать диаметр. Это делается для того, чтобы забивной анкер полностью входил в отверстие и при этом не оставалось люфтов.

При использовании анкеров с большим диаметром нужно применять алмазную коронку. Затем следует полностью очистить отверстие от пыли, мусора;

  • после очистки отверстие повторно продувается. Затем в него устанавливается анкер до упора;

Для забивки необходимо использовать молоток. Однако это нужно делать аккуратно во избежание повреждений забивного анкера.

  • вкрутить крепеж-метиз монтируемой конструкции.

Что предлагает наша компания?

Интернет-магазин «ЮНИФОРМ-МЕТАЛЛ» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений.

Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Анкер забивной и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.


Анкер забивной: устройство, виды, монтаж

Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

Анкер латунный забивного типа с насечкой

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

  • металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
  • втулка, которая располагается на распорном элементе;
  • непосредственно сам распорный элемент.

Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).

Основные разновидности

Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:

  • по материалу изготовления: стальной и латунный;
  • по наличию специальных насечек на внешней поверхности: с насечками и без них.

Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку). Латунный крепеж в таких процедурах не нуждается.

Технические характеристики латунных забивных анкеров

Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.

Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.

Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.

Допустимые нагрузки на забивные анкера

Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами. В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.

Забивные анкеры с насечками и без

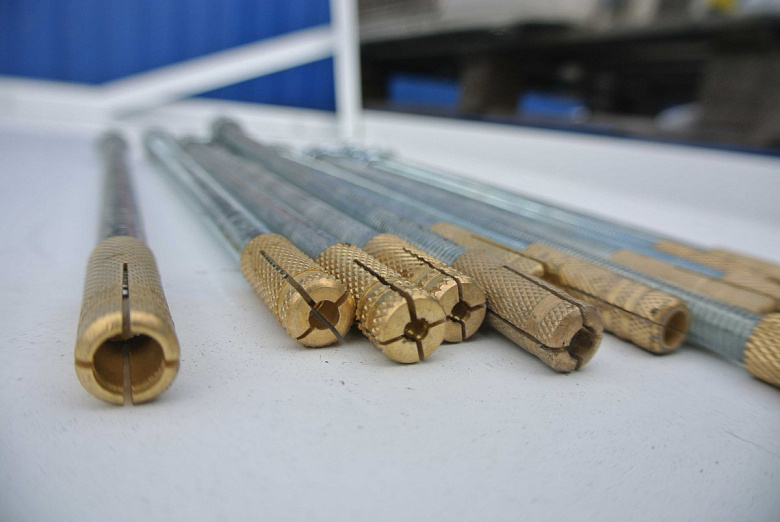

Латунный анкер забивного типа, на внешней поверхности которого имеются специальные насечки, – это полый цилиндр с внутренней резьбой. Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.

К достоинствам анкеров данного типа следует отнести:

  • простоту использования;
  • отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
  • доступную стоимость;
  • высокую надежность и долговечность крепления.

Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне

Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ. С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники. Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.

Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки. Именно поэтому такие латунные крепежи применяют при монтаже предметов, отличающихся небольшим весом. Так, при помощи забивных анкеров с гладкой поверхностью можно выполнять монтаж негабаритных предметов интерьера, а также конструкций, изготовленных из легкого пластика или древесины.

Примеры забивных анкеров без насечек

Особенности монтажа

Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.

Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.

Принцип установки забивного анкера

После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.

Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы

После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.

В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.

Анкер забивной – рассказываем, как с ним обращаться правильно + видео

Для того чтобы прикрепить какое-либо оборудование или конструкцию к стене или другой поверхности подойдет анкер забивной латунный, стальной же крепеж подойдет для объектов критически большого веса. Главное – правильно его выбрать и вмонтировать.

Конструкция анкера забивного типа и его применение

Под анкером понимается изделие, цель которого заключается в том, чтобы закреплять и удерживать в несущих основаниях какие-либо конструкции. Некоторые хозяева часто путают этот крепеж с дюбелями. Обсуждаемый нами анкер – это сложное приспособление, которое выдерживает большой вес и используется в твердых материалах, крепить в нем нужно резьбовые элементы, например, шпильки, на которые потом навешивается требуемая конструкция.

Дюбель же выглядит проще, иногда почти примитивно, подходит для пористых материалов, может выдержать, не деформируясь, значительно меньший вес, чем предлагаемый анкер. Отличается и способ крепления: что-либо прикрепить к нему можно только вкручиванием шурупа сквозным способом (он должен пройти через монтируемую деталь и зайти в дюбель, закрепленный в стене). Насколько дюбель – менее основательная конструкция, говорит и тот факт, что бывают даже пластиковые изделия.

Анкер забивного типа состоит из таких элементов, как металлическая втулка, на которой имеются прорези по всей длине, еще одна втулка, находящаяся на распорном элементе, и сам распорный элемент. Для изготовления данных крепежных элементов используется высокопрочный металл или углеродистая сталь. Часто поверхность их дополнительно обрабатывается, это позволяет уберечь изделия от коррозии и продлить срок службы.

Стандартные забивные анкеры изготавливают в основном из сплошного материала (без сварных швов). Это позволяет сделать их наиболее надежными и прочными. Отверстие в них снабжено внутренней резьбой в форме конуса и прорезями со специальной обработкой. Когда распорный элемент загоняется в корпус, конус этот во время удара будет разжат в сужающейся части  отверстия. Забивается он обычным молотком.

Также в отверстии сделаны прорези (чаще продольные), необходимые для получения во время удара распорных плеч. Удерживать всю нагрузку как раз и есть их непосредственная обязанность. После того как втулка будет помещена внутрь распорного элемента, работа будет выполнена, и можно смело крепить любую конструкцию. Использовать забивные анкеры целесообразно лишь в материалах с большой плотностью, например, в бетоне или камне.

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см2, если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.

Также важно учитывать, что если анкер будет крепиться к бетонной стене, на которой имеются трещины, то и допустимую нагрузку (25% от максимальной) нужно будет умножать еще на коэффициент 0,6. Нагрузку выше полученной цифры лучше не допускать.

Забиваемый анкер с насечками и без – особенности крепежа

Забиваемый анкер с насечками по внешнему виду напоминает полый цилиндр, на котором имеется внутренняя резьба. На одном конце цилиндра есть четырехсегментная распорная зона. И на определенном участке внешней стороны анкера имеются специальные насечки, которые необходимы для надежной его фиксации в приготовленном отверстии при монтажных работах. Анкер забивной с насечкой давно отмечен профессионалами, как самое простое и эффективное метизное изделие. С его помощью всегда можно создать надежное и прочное крепление, причем без применения дополнительного или специального оборудования.

К главным достоинствам можно отнести невысокую стоимость изделий, долговечность и прочность. Производители изготавливают забиваемые анкеры, используя новейшее оборудование, и в результате их продукция получается хорошего качества при низкой цене. Особенно часто используют данное изделие при строительстве зданий, сооружений и в различных ремонтных работах. Анкеры с насечками применяются для монтажа настенных шкафчиков, решеток, брусков или реек и т. п. Если нужно прикрепить тяжелое оборудование, то можно использовать несколько анкеров. Главное условие – правильно рассчитать нагрузку.

Забиваемые анкеры без насечек используют для крепления конструкций небольшого веса. Их устройство не сильно отличается от модели анкеров с насечками. Они также напоминают цилиндр, только распорная сторона гладкая. Наиболее часто такими изделиями пользуются, если нужно создать постоянное крепление под какие-либо легкие элементы декора, нетяжелые пластмассовые конструкции и тому подобное.

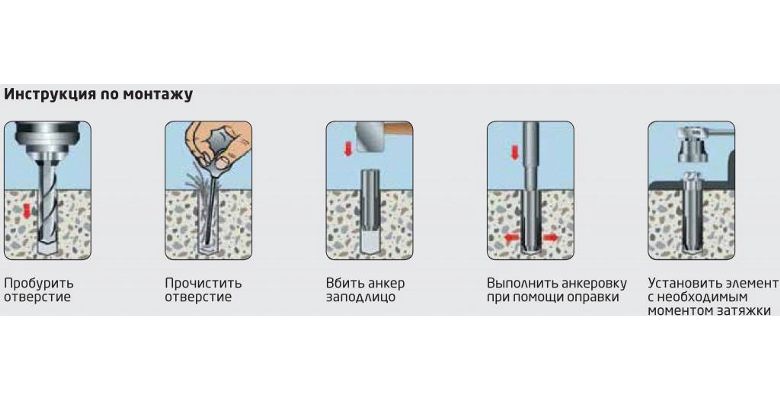

Забивной анкер – монтаж по шагам

Монтаж анкеров всех типов происходит почти одинаково. Первоначально нужно подготовить отверстие. Для этого берется хорошая мощная дрель и победитовое сверло. Предварительно рассчитываем диаметр, чтобы анкер входил туда практически впритирку. Если он будет располагаться свободно, то качество крепления уменьшается в разы. Теперь с помощью предложенных инструментов просверливается планируемое отверстие и зачищается. Если используется анкер большого размера, то сверлить лучше при помощи алмазной коронки. С очисткой лучше не спешить, а тщательно удалить весь мусор и пыль из углубления. Тем более что делается это быстро, так что, убежав от этой формальности, вы времени особо не выиграете, а вот качество крепления снизите существенно.

Вооружившись обычной медицинской грушей, продуйте отверстие, а если оно достаточно широкое, чтобы пройтись щеточкой, это будет еще эффективнее. Теперь в чистое гнездо вставляется анкер забиваемого типа до упора, дальнейшее его продвижение осуществляется молотком или другим ударным инструментом, главное – не повредить. Так что лучше, если это будет прорезиненный инструмент. После нескольких ударов вы расклините четырехсегментную часть анкера. Монтаж можно будет считать завершенным, остается только вкрутить в новоиспеченный крепеж метиз подвешиваемой конструкции.

Оцените статью: Поделитесь с друзьями!

Забивные анкеры. Назначение, характеристики, типоразмеры

В Государственном стандарте P 57787 от 2017 года дано очень короткое определение анкера забивного типа. Формулировка звучит так: это такой метиз, который подлежит установке в проектное положение путем забивания в основание его всего, либо составной части. Как говорится, ни добавить, ни отнять. Однако в реальности все не так просто. На самом деле у анкера забивного (другое общепринятое название – анкер-цанга) имеются особенности и конструкции, и применения. Рассмотрим эти вопросы более подробно.

Конструкция и фиксация

Забивные анкеры нередко путают с другим крепежом – дюбелями. Между тем, первым характерна более сложное конструктивное исполнение, благодаря которому формируется очень надежное крепление. Анкеры забивные состоят из следующих элементов:

  • втулка. Ее одна часть характеризуется конусообразной формой внутреннего сечения и наличием продольных прорезей.  Второй же сегмент втулки в разрезе выглядит, скорее, как прямоугольник. На его внутренней поверхности имеются витки метрической резьбы с фаской;
  • распорный конус. Располагается внутри втулки с таким расчетом, чтобы не сминалась резьба.

Принцип фиксации достаточно прост. После вбивания анкера в монтажное отверстие, его распорный конус продвигается за счет внешнего воздействия ближе к концу конической части втулки. Сформированные в результате расширения прорезей своего рода лепестки упираются во внутреннюю поверхность отверстия, созданного в материале основания.

Следует отметить еще один момент. Для производства забивных анкеров предприятия используют сплошной материал. То есть на поверхности конечной продукции отсутствуют сварные швы. Такой подход обусловливает высокую надежность этих крепежных деталей.

Разновидности

Металлургическая отрасль выпускает ограниченное количество видов забивного анкера. Подразделение таких деталей на различные группы осуществляется на основе следующих критериев:

  • наличие насечек на части с продольными прорезями: насечки имеются либо отсутствуют;
  • материал изготовления: сталь углеродистая либо цветной сплав – латунь.

Основное преимущество стальных анкеров забивного типа по сравнению с латунными– более высокий показатель прочности. Кроме того, они отличаются и по стоимости. Цена таких крепежных деталей, выполненных из углеродистой стали, заметно доступнее. Но ввиду невысокой антикоррозионной устойчивости, их нужно покрывать защитным слоем, что обусловливает возрастание стоимости конечной продукции. Подвергать латунную цангу такой процедуре смыла не имеет. Она и без того успешно противостоит воздействию коррозии. Ниже в таблице приведены наиболее важные технические характеристики стальных забивных анкеров самых ходовых типоразмеров.

Метрическая резьба

M16

M12

M10

M8

M6

Допустимые нагрузки

*

31,0

20,5

10,8

9,4

6,0

**

41,0

27,2

19,0

12,0

10,0

V

250

190

160

140

Tt

60,0

35,0

15,0

8,0

4,0

Н

68,0

53,0

42,0

32,0

27,0

L

26,0

21,0

16,0

13,5

11,5

В

20,0

15,0

12,0

10,0

8,0

М

65,0

50,0

40.0

30,0

25,0

В таблице приняты такие обозначения:

Допустимые нагрузки – указаны для бетона марки C30/37. Символ «*» – нагрузка на срез; символы «**» –нагрузка на вырыв. Единица измерения – килоньютоны;

V – минимальная удаленность от края;

Tt – момент затяжки (Tightening torque, – англ.) – Н/мм;

Н – глубина бурения;

L – глубина внутренней резьбы;

В – диаметр сверла;

М – глубина анкеровки.

Все размерные характеристики указаны в миллиметрах.

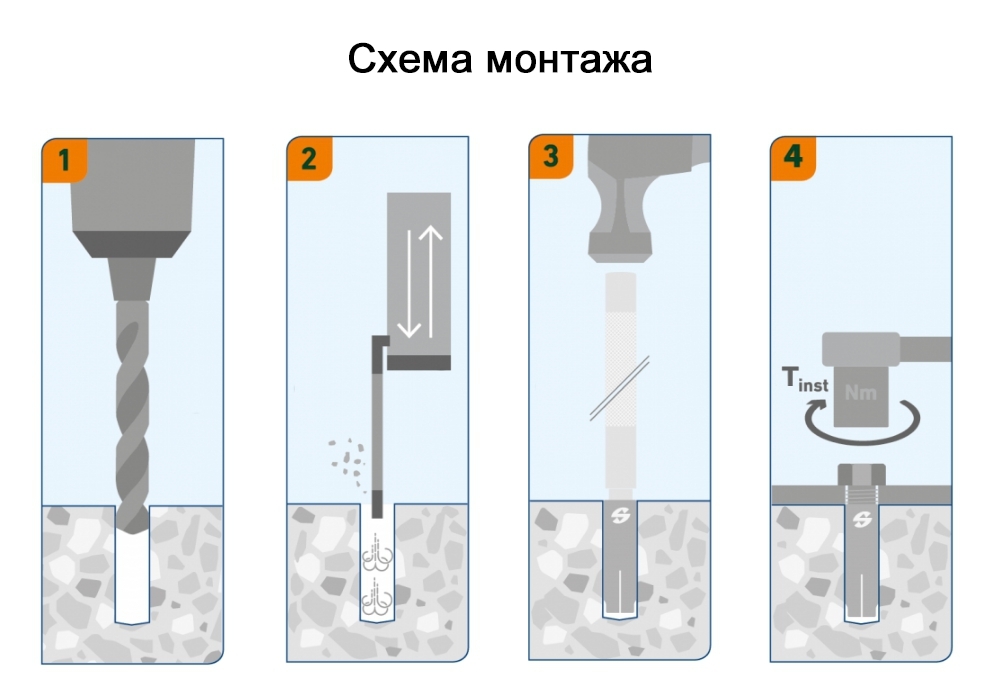

Монтаж

Установка забивного анкера предусматривает выполнение определенной последовательности этапов.

Сначала в основании нужно высверлить отверстие. Диаметр сверла должен быть таким, чтобы крепежный элемент входил в созданное гнездо, как говорят, впритирку. При свободном размещении анкера качество крепления значительно ухудшится;


Следующий этап – очистка отверстия. Делать это нужно со всей тщательностью. После продувки отверстия с помощью спринцовки/медицинской груши, рекомендуется пройтись по нему ершиком с жестким ворсом. Такой подход обеспечит более высокую эффективность очистки отверстия. А от этого качество крепления только выиграет.



Далее в подготовленное гнездо нужно вставить забивной анкер до упора. Для его дальнейшего перемещения до положения «заподлицо» можно использовать молоток либо иной инструмент ударного типа. Потом необходимо продвинуть распорный конус с помощью того же молотка и стержня с таким диаметром, чтобы при забивании не произошло смятие витков резьбы. В этом плане стоит прислушаться к советам профессионалов. Они рекомендуют использовать прорезиненный инструмент. Часть анкера с прорезями расклинится от нескольких ударов.



На завершающем этапе болт сначала продевается в отверстие элемента крепления подвешиваемого объекта, а затем ввинчивается в резьбовое отверстие. Монтаж завершен.

Ведущие производители

В сфере крепежа общепризнанными лидерами являются компании из Германии и Финляндии. Кроме того, на отечественном рынке относительно большим спросом пользуется продукция польских производителей.

  • Fischer – немецкий бренд. В качестве сырья для изготовления забивных анкеров использует все виды сталей, начиная от углеродистой конструкционной и заканчивая нержавеющей. Из ассортимента этой компании стоит выделить следующие модели таких крепежных деталей: ЕА-N, ЕАІІ-D/ЕА N-D (выполнены с насечками) и ЕАІІ (без насечек, но с внешним буртиком).Также фирма предлагает специальный установочный инструмент, использование которого исключает возможность смятия витков резьбы при вбивании анкера в основу: простые ручные приспособления ЕНS Plus и ЕА-ST: машинный инструмент, применяемый при монтаже забивных анкеров в серийном производстве ЕМS.
  • Sormat –компания из Финляндии. Большим спросом пользуется выпускаемый ею из оцинкованной стали забивной анкер модели LАL+. Он идеально подходит для монтажа подвесных систем. Помимо продольных коротких прорезей, еще одна выполнена по всей длине данной детали. Это повышает надежность крепления. Также востребован от компании Sormat забивной анкер LАН, выполненный из нержавеющей кислотостойкой стали A4. Подходит для сквозного монтажа в полнотелых основаниях.Из установочного инструмента компанией предлагается такая модель: LТ+.  Ее использование совместно с молотком препятствует неправильному монтажу забивного анкера.
  • Hilti –штаб-квартира концерна находится в Лихтенштейне. Предлагает широкую линейку забивных анкеров. Особой популярностью пользуются такие модели данного крепежа: НКD-D, НКD, НКV R2 (выполнены без насечек) и НКV (на поверхность накатаны насечки).  Устанавливаются эти элементы вручную. Изготавливаются они из углеродистой стали, поэтому цена вполне доступна. Имеются в ассортименте концерна Hilti и более дорогие забивные анкеры, выполненные из нержавеющей стали. Это, например, модель НКD-SR.Монтаж рекомендуется проводить с помощью установочного инструмента. Компанией выпускается несколько видов таких приспособлений: НКD-TE-СХ-В, НSD-Н и др.
  • Mungo – швейцарский бренд со штаб-квартирой в г. Ольтен. Производит широкий ассортимент забивных анкеров. Например, модель ЕSА позиционируется на сайте этой компании как крепежная деталь с оптимальной геометрией, позволяющей проводить монтаж на потолке. Выпускается в двух вариантах: из нержавеющей стали – для наружного применения; из стали оцинкованной – эксплуатируется внутри помещений. Для монтажа нужно использовать установочный инструмент ЕSА-WZ.
  • Из польских производителей крепежных изделий выделяется компания Koelner. Забивные анкера изготавливаются на ее производственных мощностях, преимущественно, из оцинкованной стали.

Заключение

В заключение рекомендуем ознакомиться с коротким видео, в котором рассказывается о монтаже вышеупомянутого забивного анкера модели LAL+ от компании Sormat. Чтобы запустить ролик, наведите курсор на изображение и действуйте по высветившейся подсказке.



Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

Особенности монтажа анкеров разных видов

Анкеры – общее название крепежа, монтируемого в подготовленное отверстие и имеющего “якорный” принцип.

Чаще всего, применяются для обеспечения надежного крепления тяжелых конструкций (легкие конструкции крепятся на дюбеля).

Анкеры крепятся в бетон, камень, полнотелый кирпич.



Основные разновидности анкеров

Для сквозного монтажа через прикрепляемую деталь и трубующие предварительной установки:

Основные виды анкеров:

  1. Забивной анкер;
  2. Втулочный анкер;
  3. Анкер для высоких нагрузок;
  4. Химический анкер;

Забивной анкер

Бывают 2-х видов – стальные и латунные.

Внешний вид похож, но принцип работы отличается.

Стальной анкер состоит из 2-х элементов – цанги с внутренней резьбой с лепестковыми пропилами и клина, который вставлен внутрь).

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. С помощью любого крепежа с соответствующей размером и резьбы производится крепление.

Латунный анкер сделан из латуни, что повышает его коррозионные свойства, представляет из себя цилиндрическую цангу сложной формы с внутренней метрической конусообразной резьбой.

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. Монтаж осуществляется с помощью соответствующего по размеру метрического крепежа, который расклинивает цангу в отверстии при закручивании. Для предотвращения прокручивания в отверстии анкер имеет рифленую наружную поверхность.



Клиновый анкер

Используется прежде всего, для прочной фиксации и крепления тяжелого оборудования.

Фиксируются за счет специального «якоря» на теле клинового анкера, который расклинивается при вытаскивания.

Инструкция монтажа:

Монтаж осуществляется забиванием анкера в просверленное отверстие.



Втулочный анкер

Состоит из 3х и более элементов, в зависимости от конструктивных особенностей.

Основные элементы – цанга, расклинивающий элемент, резьбовой стержень (или болт или винт). Вставляется в отверстие и при закручивании клиновой элемент входит в цангу, которая распирается в отверстии.

К данным видам крепежа относится:

  1. Анкерный болт с гайкой
  2. Анкерный болт



Анкер для высоких нагрузок

Конструктивно похожи с втулочными анкерами, но имеют усиленные многосоставные элементы, которые повышают площадь распора и позволяют создать большее усилие.

К данным видам крепежа относится:

Анкер двухраспорный



Химический анкер

Данный крепеж представляет из себя специальные растворы на основе смол, которые при смешивании застывают в материале основания со вставленным крепежным элементом.

Данные растворы имеют большую адгезию к материалу основания и выдерживают большие физические нагрузки – это позволяет надежно закрепить практически любой элемент.

Инструкция монтажа:

  1. Сверлится необходимое отверстие, тщательно отчищается от пыли крошек.
  2. Заливается раствор и вставляется крепежный элемент.

Как правило при нормальных условиях застывание анкера происходит в течение 20-30 минут (зависит от влажности, температуры).

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Для чего нужен анкер забивной и как его монтировать

Необходимость закрепить предмет на стене возникает часто. Для этого используют разного рода метизы. Но так как материалы в строительстве применяют разные, то требуется универсальный вид крепежа. Такой, как забивной анкер.


Особенности забивного анкера

Особенность данного метиза – его конструкция, отличающаяся от более простого дюбеля. Стандартный забивной анкер состоит из трех элементов, обеспечивающих его крепление в стене и выполнение функции крепежа:

  1. Наружная металлическая втулка с прорезями по боковому диаметру.
  2. Втулка с распорным конусом.
  3. Распорный элемент.

Виды анкера

Чтобы понять, как использовать анкер забивной, необходимо ознакомиться с его классификацией:

  • материал изготовления – сталь, латунь, сталь с гальваническим покрытием.
  • типоразмер. Его выбирают в зависимости от усилия вырывания. Он выражается различной длиной и диаметром наружной втулки анкера.
  • наличие или отсутствие насечек на наружной поверхности анкера. Насечки гарантируют плотный контакт с поверхностью отверстия в стене и предотвращают поворот крепежа.

Плюсы применения

Конструкция анкера дает следующие преимущества:

  • Скорость и простота монтажа. Анкер можно забить вручную молотком или пневматическим инструментом.
  • Отверстия под установку могут быть неглубокими.
  • Устойчивость к высоким нагрузкам, включая и вибрацию.

Принцип работы

Детали анкера: наружная втулка с разрезами и распорный элемент взаимодействуют следующим образом:

  • Распорный элемент забивается внутрь специально подобранным по диаметру пробойником.
  • Двигаясь в заданном направлении, анкер раздвигает разрезные лепестки на корпусе втулки.
  • Перемещаясь в диаметральном направлении, лепестки входят в зацепление с внутренней поверхностью просверленного в стене отверстия. Это обеспечивает надежное крепление.
  • В резьбовое отверстие с наружной стороны анкера вкручивается винт, на который навешивается конструкция.

Сфера применения

Такой крепеж можно использовать в стенах из бетона, природного твердого камня, полнотелого кирпича. На него можно вешать (крепить):

  • Предметы мебели.
  • Бытовую технику.
  • Крупные светильники.
  • Трубопроводы и электропроводку.
  • Навесные конструкции.

Монтаж пошагово

Для начала надо подготовить инструмент. Для работы понадобится:

  • Дрель и сверло соответствующего диаметра. Для стен из прочных материалов применяется перфоратор.
  • Молоток.
  • Пробойник для распора. Можно использовать крупный гвоздь.
  • Щетка для очистки от пыли.


Инструкция по установке забивного анкера:

  1. Разметить на стене место установки анкеров, и обозначить его точкой.
  2. Просверлить отверстие. Диаметр и глубина отверстия зависят от выбранного типоразмера крепежа. Глубина (без учета конуса сверла) должна равняться рабочей длине анкера.
  3. Продуть или очистить отверстие.
  4. Вставить в отверстие корпус.
  5. Молотком или пневматическим инструментом забить распорный элемент в глубину корпуса. Он должен расклинить разрезные лепестки втулки до их полного зацепления с внутренней поверхностью отверстия.
  6. Вкрутить винт, предназначенный для навеса или крепления предмета мебели, оборудования или иной конструкции.

Типоразмер анкера забивного выбирается с учетом предполагаемой нагрузки. Она должна составлять три четверти усилия вырывания и не более.

В каталоге нашей фирмы имеются забивные анкеры различных размеров и типов. Чтобы сделать заказ, позвоните нам или оставьте заявку в форме на сайте.

Анкер забивной: устройство, виды, монтаж

Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

Анкер латунный забивного типа с насечкой

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

  • металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
  • втулка, которая располагается на распорном элементе;
  • непосредственно сам распорный элемент.

Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).

Основные разновидности

Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:

  • по материалу изготовления: стальной и латунный;
  • по наличию специальных насечек на внешней поверхности: с насечками и без них.

Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку). Латунный крепеж в таких процедурах не нуждается.

Технические характеристики латунных забивных анкеров

Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.

Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.

Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.

Допустимые нагрузки на забивные анкера

Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами. В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.

Забивные анкеры с насечками и без

Латунный анкер забивного типа, на внешней поверхности которого имеются специальные насечки, – это полый цилиндр с внутренней резьбой. Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.

К достоинствам анкеров данного типа следует отнести:

  • простоту использования;
  • отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
  • доступную стоимость;
  • высокую надежность и долговечность крепления.

Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне

Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ. С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники. Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.

Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки. Именно поэтому такие латунные крепежи применяют при монтаже предметов, отличающихся небольшим весом. Так, при помощи забивных анкеров с гладкой поверхностью можно выполнять монтаж негабаритных предметов интерьера, а также конструкций, изготовленных из легкого пластика или древесины.

Примеры забивных анкеров без насечек

Особенности монтажа

Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.

Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.

Принцип установки забивного анкера

После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.

Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы

После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.

В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Полное руководство по вставным анкерам и пр. – Установите это БЫСТРО, инструменты настройки



Добро пожаловать в полное руководство по вставным анкерам и инструментам для установки. В этом руководстве содержится наиболее важная информация о вставных анкерах и о том, как использовать инструмент для установки вставных анкеров, чтобы закрепить их в бетоне. Забивные анкеры представляют собой анкеры с внутренней резьбой, предназначенные для анкеровки в бетон. Профессионал просверливает отверстие в бетоне, а затем «опускает» анкер в предварительно просверленное отверстие, чтобы закрепить его.Инструмент для установки вставного анкера — неотъемлемая часть процесса, потому что вам нужен инструмент для расширения анкера в просверленном вами отверстии.

Забивной анкер, иногда называемый «заподлицо», можно использовать только в твердом бетоне. После того, как вставной анкер установлен, установка остается навсегда. Для вставных анкеров требуется инструмент для установки клиновых анкеров, чтобы закрепить определенные объекты в бетоне, например перила, знаки, осветительные приборы и т. д. Вы можете использовать эти анкеры как на земле, так и наверху, чтобы закрепить предметы в нужном месте.Несмотря на постоянный характер вставного анкера, вы, по сути, просверливаете резьбовое отверстие, а это означает, что болт можно открутить, когда вам это нужно.

Pro Tip : Для установки вставных анкеров требуются анкерные инструменты, называемые «установочными инструментами». Если у вас нет инструмента для установки анкеров, вы можете приобрести его прямо на нашем веб-сайте. Мы предоставляем установочные инструменты разных размеров, которые можно использовать для любых целей анкеровки.

Для чего используются вставные анкеры?

Вставные инструменты можно использовать по-разному, и главное преимущество заключается в том, что их можно использовать для болтов, которые можно периодически снимать.Вот основные области применения вставных анкеров:

✔Вставные анкеры используются для управления кабельными лотками, организации систем отопления, вентиляции и кондиционирования воздуха, пожарных спринклеров и т. д.

✔ Анкеры можно использовать в ситуациях, когда вам нужен болт, который нужно регулярно вставлять и вынимать.

✔Забивные анкеры используются исключительно в монолитном бетоне.

✔Для закрепления анкеров требуется инструмент для установки анкеров.

Инструменты, необходимые для установки вставных анкеров

Вставной анкер нельзя установить одним движением.Вам понадобится набор инструментов для установки анкеров. Вот список инструментов, необходимых для установки анкеров:

  • Перфораторы (иногда называемые «перфораторами»).
  • Сверла по каменной кладке.
  • Проволочные щетки.
  • Вставные анкеры.
  • Инструменты для установки анкеров/инструмент для установки клиновых анкеров.
  • Болты с резьбой.

Размер/материал вставных анкеров

Вставные анкеры бывают разных размеров и из разных материалов, в зависимости от ваших потребностей.Существуют отдельные инструменты настройки в зависимости от диаметра анкера, которые вам понадобятся для их установки.

  • Вставные анкеры изготавливаются исключительно в 5 отдельных диаметрах (1/4″, 3/8″, 1/2″, 5/8″ и 3/4″), и каждый из них имеет только 1 длину. позволяет легко купить все необходимые размеры.
  • Большинство вставных анкеров изготавливаются из нержавеющей стали (нержавеющая сталь 304 или нержавеющая сталь 316) или оцинкованного углеродного материала.
  • Доступные размеры вставок варьируются от 1/4″ до 3/4″, и все они устанавливаются заподлицо.
  • Забивные анкеры, независимо от материала и размера, требуют для установки распорных инструментов (также известных как «инструменты для установки»), которые должны иметь соответствующие размеры для поддержки анкера.
  • Оцинкованный углерод недоступен для вставных анкеров.

Удерживающая сила вставного анкера

Удерживающая способность забивных анкеров варьируется:

  • Основной переменной, определяющей удерживающую способность вашего вставного анкера, является глубина заделки и давление бетона в фунтах на квадратный дюйм.
  • Другими факторами, влияющими на удерживающую стоимость, являются то, находится ли стальная арматура в бетоне.
  • Вставные анкеры имеют гладкие стороны, что обеспечивает больше места для площади контакта с бетоном, что повышает удерживающую способность.

Основы установки вставного анкера: 101

  • Как и у других анкеров с внутренней резьбой, конкретный размер вставного анкера служит ориентиром для бокового диаметра анкера.
  • Измеренный наружный диаметр должен быть равен диаметру отверстия, которое вы собираетесь сверлить в бетоне.
  • Длина забивного анкера, по сути, является минимальным диаметром заделки.
  • Дно отверстия используется для установки анкера.
  • Чтобы установить анкер, специалист должен опустить анкер в отверстие открытым концом с резьбой к поверхности и использовать установочный инструмент + молоток, пока анкер не будет установлен на место.

Как установить вставные анкеры: 10 шагов

Ниже описан 10-этапный процесс установки вставных анкеров.Если у вас есть инструменты, упомянутые выше, вы можете начать немедленно. Вам может потребоваться некоторое время, чтобы получить необходимые инструменты для крепления анкеров к поручням, машинам, потолочным подвескам, фонарям и т. д. Большинство анкеров подходят для крепления в тяжелых условиях.

Доступны 5 размеров: 1/4″, 3/8″, 1/2″, 5/8″ и 3/4″. в зависимости от потребностей проекта.Крепление удаляется после успешной установки, и в то время как забивной анкер остается в бетоне, сам болт можно удалить, открутив его.Вот как установить вставные анкеры за 10 шагов:

Шаг 1) Подготовьте оборудование . Для начала вам понадобится анкер и соответствующее сверло по каменной кладке. Производитель вставок должен указать точный размер отверстия, которое необходимо сделать для установки анкера.

Совет профессионала : узнайте эту информацию у конкретного производителя анкеров, которые вы устанавливаете.

Шаг 2) Отрегулируйте глубину сверления . Регулировка должна основываться на отверстии, которое вам нужно просверлить (после изучения глубины).Глубину следует регулировать перфоратором. Отметьте область на сверле именно в той точке, где нужно прекратить сверление, чтобы просверлить точное отверстие.

Шаг 3) Переключите перфоратор в «ударный режим». Режим по умолчанию будет «режим сверления». Примечание : с некоторыми инструментами настройки этого делать не нужно.

Шаг 4) Наденьте защитное снаряжение . Перед началом бурения необходимо надеть защитное снаряжение. На этом этапе вы готовитесь к бурению и должны надлежащим образом защитить глаза и уши.

Шаг 5) Начните сверлить в отмеченной точке бетона. Продолжайте сверлить, пока не достигнете необходимой глубины. Маркировка на сверле должна указывать, где вам нужно остановиться. Используйте перфоратор, чтобы просверлить отверстие, и используйте твердосплавное сверло для вставного анкера, который вы используете. Требуемый размер сверла должен быть указан на веб-сайте производителя вставного анкера.

Шаг 6) Очистите отверстие пылесосом . Это делается для того, чтобы убрать мусор с участка.Возьмите проволочную щетку и используйте ее, чтобы убрать мусор, прилипший к углам отверстия. Используйте пылесос, чтобы пропылесосить во второй раз и убедитесь, что отверстие полностью очищено от мусора. Вставьте установочный инструмент и молоток до тех пор, пока установочный инструмент и плечо анкера не сойдутся. Альтернатива : Вместо пылесоса возьмите грушу, потому что они работают одинаково.

Шаг 7) Начните процесс анкеровки, вставив анкер в отверстие . Убедитесь, что отверстие якоря обращено к выходу.

Шаг 8) Возьмите установочный инструмент для анкера и вставьте его в верхнюю часть анкера. Продолжайте бить по нему молотком, пока ваш установочный инструмент не коснется верхней части анкера. Анкер должен быть полностью закреплен в отверстии.

Шаг 9) После того, как анкер будет закреплен, вы можете приступить к креплению светильников к бетону . Возьмите болт и вставьте его в отверстие. Закрепите болт в отверстии, затянув его гаечным ключом.

Шаг 10) Вставьте стержень с резьбой или болт в приспособление .Это последний шаг после того, как приспособление окажется над вставным анкером.

Предупреждение: примите меры предосторожности

Есть несколько моментов, на которые следует обратить внимание, когда речь заходит о грузоподъемности анкеров:

  • Несущая способность анкера может отрицательно сказаться, если вы просверлите слишком большие отверстия, потому что это затрудняет надежную установку анкера.
  • Таблицы нагрузок, которые вы видите у производителей, обычно основаны на их собственных испытаниях и могут не отражать реальность, если вы прикрепите их самостоятельно.

Вставные анкеры

Вставные анкеры

представляют собой анкеры с внутренней резьбой для бетона, предназначенные для анкеровки в бетон. Вставьте анкер в предварительно просверленное отверстие в бетоне. С помощью установочного инструмента расширяется анкер внутри отверстия в бетоне.

Для установки вставных анкеров

требуется установочный инструмент. Если у вас нет инструмента для настройки, обязательно приобретите его.

ИСПОЛЬЗОВАНИЕ

• Вставные анкеры следует использовать только в монолитном бетоне.
• Их основное применение – вставка резьбового стержня для подвешивания электрических кабельных лотков, воздуховодов систем отопления, вентиляции и кондиционирования воздуха, а также труб и головок пожарных спринклеров.
• Их можно использовать там, где требуется анкер заподлицо, а также когда необходимо вставить и снять болт.
• Для установки анкера в бетон требуется установочный инструмент.

УСТАНОВКА

• Как и для всех анкеров с внутренней резьбой, обозначенный диаметр вставного анкера относится к боковому диаметру анкера.
• Внешний диаметр анкера равен диаметру отверстия, необходимого для сверления в бетоне.
• Минимальная глубина заделки для каждого диаметра вставного анкера равна длине анкера.
• Вставной анкер требует дна отверстия для установки анкера.
• Сначала вставьте анкер в отверстие так, чтобы открытый конец с резьбой был направлен к поверхности, затем вставьте соответствующий установочный инструмент и ударяйте молотком до тех пор, пока вставной анкер не будет полностью установлен.

УДЕРЖИВАЮЩАЯ ПРОЧНОСТЬ

• Удерживающая способность вставного анкера в основном зависит от давления бетона на квадратный дюйм и глубины заделки. Другие факторы включают наличие стальной арматуры в бетоне и полное расширение вставного анкера.
• Вставной анкер имеет гладкие стороны, что позволяет увеличить площадь контакта с бетоном, что обеспечивает постоянную удерживающую способность.

РАЗМЕРЫ

• Забивной анкер изготавливается пяти диаметров, каждый диаметр имеет одну длину.
• Вставной анкер не изготавливается диаметром 7/8 дюйма или 1 дюйм.
• Вставной анкер любого размера доступен в исполнении со стандартным цинковым покрытием, нержавеющей сталью 304 и нержавеющей стали 316.
• Вставной анкер из оцинкованной углеродистой стали не имеет диаметра.





Вставные бетонные анкеры – Вставные анкеры

Забивные анкеры состоят из трубчатого распорного щита, предварительно собранного с внутренней конической распорной заглушкой. Они часто также имеют гладкую верхнюю часть без фланцев, что позволяет устанавливать их заподлицо. Предназначенные для использования в бетоне, вставные анкеры полезны, когда необходимо вставить и удалить болт, а также для любого применения, требующего анкерного крепления заподлицо, например, для подвешивания воздуховодов, лотков для электрических кабелей или спринклерных труб или головок.Забивные анкеры для бетона бывают разных стилей: от мини-забивных, допускающих неглубокую заделку, до стандартных анкеров с накаткой, обеспечивающих исключительную удерживающую способность.

Выбор забивного анкера для бетона

Независимо от того, изготовлены ли они из стали или нержавеющей стали, AFT предлагает забивные анкеры для бетона диаметром от 3/8 до 3/4 дюйма. Кроме того, выбрав опцию «Установочные инструменты и биты» в меню «Тип продукта» слева, вы можете купить установочные инструменты и сверла соответствующего размера, которые необходимы для установки анкеров для бетона.

Как установить вставные анкеры

1. С помощью сверла по каменной кладке того же диаметра, что и анкер, просверлите отверстие немного глубже, чем длина анкера.
2. Очистите отверстие от мусора с помощью сжатого воздуха или груши.
3. Вставьте каплю в анкер и забивайте молотком, пока она не окажется на одном уровне с верхней частью поверхности.
4. Выберите правильный установочный инструмент* (внешний диаметр инструмента должен совпадать с диаметром анкера). Расширьте анкер, ударяя по установочному инструменту, пока буртик не окажется на одном уровне с анкером.

Каталог AFT включает анкеры для бетона от Powers Fasteners, Power Bull и других надежных поставщиков как в небольших, так и в оптовых количествах. Если вам нужна помощь в поиске определенного якоря или вы хотите разместить специальный заказ, пожалуйста, свяжитесь с нами. Мы здесь, чтобы помочь!

Самый прочный анкер для каменной кладки, крепеж округа Олбани

В настоящее время существует множество типов анкеров для каменной кладки. Проблема для многих состоит в том, чтобы определить, какие из этих якорей им нужны для выполнения работы.Ниже перечислены некоторые из наиболее распространенных крепежных изделий, используемых в каменной кладке.

Вставные анкеры

Вставной анкер для каменной кладки в основном используется в монолитном бетоне. Они используются в приложениях с высокой прочностью, закрепляя болт во внутренней резьбе анкера. Они также доступны со спиральной резьбой (более крупная резьба для спирального резьбового стержня). Некоторые анкеры для каменной кладки имеют выступ, чтобы анкер не провалился слишком глубоко в бетон.

Для установки забивного анкера просверлите отверстие того же диаметра, что и анкер, и только такую ​​же глубину, как и сам анкер.Затем опустите анкер в отверстие и поместите в него установочный инструмент. Затем ударьте по установочному инструменту молотком. Нижняя часть анкера деформируется, что приводит к заклиниванию анкера, который невозможно удалить.

Анкеры лаг

Бетонный анкер с защитным экраном используется в сочетании с шурупом для создания анкера в бетоне. Стяжные щиты состоят из двух частей, и когда шуруп вкручивается в щит, он расширяется, образуя плотный клин в бетоне.

Анкеры

Lag Shield очень похожи на забивные анкеры, но разработаны специально для крепления стягивающего винта. Для установки анкеров с запаздывающими винтами также не требуется установочный инструмент.

Шурупы по каменной кладке

Шурупы по бетону для каменной кладки

, иногда называемые Tapcons, вероятно, являются наиболее часто используемым крепежом для бетона. Шурупы по бетону легко узнать по их ярко-синему покрытию. Они используются для крепления дерева или металла к различным кладочным материалам. Они доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).

Установка шурупа по бетону очень проста. Сначала просверлите отверстие в обоих материалах, а затем просто вверните в отверстие шуруп. Убедитесь, что вы используете винт достаточной длины, чтобы пройти через оба материала, иначе у вас не будет прочного крепления.

Подвесные анкеры Sammys

Шурупы Sammys

— это обычные анкеры, используемые для подвешивания. Чаще всего устанавливаемые вертикально или горизонтально, эти анкеры имеют резьбовое отверстие, используемое для приема резьбового стержня.Sammys обычно используются в приложениях HVAC для подвесных воздуховодов. Термин Sammys, как и Tapcon, является торговой маркой. Есть много типов этих подвесных анкеров.

Чтобы установить винт Sammys, сначала просверлите отверстие в материале и с помощью гаечного ключа или торцевой головки забейте анкер в материал. После установки на серебряную головку снимите гаечный ключ и ввинтите кусок резьбового стержня.

Анкер с молотковым штифтом

Анкер с молотковым штифтом представляет собой небольшой анкер, который в основном используется для крепления фанеры к бетону.Эти якоря очень просты в использовании. У них есть выступ над головкой, что делает его совместимым с отверстиями, которые могли быть случайно пробиты слишком глубоко в материале.

Чтобы установить один из этих штифтовых анкеров, просверлите отверстие в обоих материалах и вставьте анкер в отверстие. Как только кромка упрется в верхнюю часть материала, ударьте по выступающему штифту молотком. Штифт вбивается в середину застежки, выталкивая обе стороны клином, удерживая застежку на месте.

Крыльчатые рычажные анкеры

Крыльчатый анкер с шарнирно-рычажным механизмом используется при наличии полой стены. Это распространено, когда шлакоблоки используются для создания стен здания. Они также широко используются в приложениях гипсокартона. Не рекомендуется использовать большой вес для этих анкеров, особенно в гипсокартоне, так как они прорвут материал.

Чтобы установить один из этих анкеров, сначала необходимо просверлить достаточно большое отверстие, чтобы рычажная часть анкера могла протолкнуться. Оказавшись в полой части стены, рычажок расширится.Затем с помощью крестообразной отвертки или отвертки со шлицевой головкой болт вставляется в крыло тумблера, прижимая его к другой стороне стены. Это позволяет болту затягиваться на подвешиваемом материале.

Двойной анкер расширительного щита

Анкеры с двойным расширительным экраном

в основном используются в кирпиче и блоке. Когда винт ввинчивается в анкер, он начинает тянуть вниз к середине, что приводит к расширению анкера. Эти якоря только расширяются. Это делается для того, чтобы предотвратить растрескивание кирпича.

Для установки двойного анкера расширительного щита просто просверлите достаточно большое отверстие, чтобы анкер вошел в него, а затем вставьте в анкер винт. Когда вы закручиваете винт, он будет тянуть нижнюю часть к середине и заставлять верхнюю часть также опускаться к середине. В результате получается ограниченное, но эффективное расширение анкера. Предел расширения сильно снижает вероятность растрескивания кирпича или блока.

Втулочные анкеры

Анкеры-втулки

довольно просты в использовании и в основном используются в кирпиче или блоках.Их можно использовать в бетоне, но они не считаются такими прочными, как клиновые анкеры. Таким образом, для легких и средних применений крепления гильзовый анкер является хорошим выбором. Существует два распространенных типа анкерных гильз. Это гайка, которая обычно используется для дополнительной прочности, и комбинированная плоская головка с крестообразным / шлицевым приводом, которая используется, когда требуется ровная поверхность.

Для установки с гайкой просверлите отверстие и поместите анкерную втулку в отверстие. Затем поместите шайбу и гайку на открытую резьбу и начните закручивать гайку.Когда анкер вытаскивается из бетона, рукав вокруг него начинает расширяться, вклинивая анкер в отверстие. Вы можете установить комбинированную плоскую головку почти таким же образом, за исключением того, что вы используете привод Phillips, и при установке верхняя часть останется на одном уровне с поверхностью установочного материала.

Клиновые анкеры

Клиновые анкеры

чрезвычайно популярны и являются одними из самых прочных анкеров для удержания. Клиновые анкеры выглядят и функционируют как гильзовые анкеры, но имеют гораздо меньшую втулку в нижней части анкера.

Для установки клинового анкера просто просверлите отверстие того же диаметра, что и анкер, и поместите его в отверстие. После размещения удерживаемого материала на бетоне на открытой части поместите шайбу и навинтите крепеж на анкер. Когда гайка затягивается на шайбе, она начинает тянуть анкер вверх. Это приведет к тому, что юбка клина зацепится за бетон, расширится и вонзится в бетон при вытягивании анкера.

%PDF-1.6 % 1 0 объект >/Метаданные 2 0 R/Страницы 3 0 R/StructTreeRoot 5 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток 2020-08-26T16:52:19-05:002020-08-26T16:52:19-05:002020-08-26T16:52:19-05:00Adobe InDesign CC 2015 (Windows)application/pdfuuid:2be2b643-faf0 -4858-928a-7f678c0dc2d2uuid:d450b27c-819d-47b8-b6f2-113291bb2850Библиотека Adobe PDF 15.0 конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 65 0 объект > эндообъект 66 0 объект > эндообъект 67 0 объект

Понимание анкеров – Fastener Mart


Технические данные крепежа  | Понимание Введение в серию

Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, может быть, к сплошному бетону.

Доступно множество различных стилей: от легких до тяжелых; некоторые из них являются самосверлящими, другие требуют предварительно просверленного отверстия; в некоторых случаях вам может понадобиться винт, в других случаях вы будете использовать готовый и предварительно собранный анкер… просто чтобы упомянуть несколько отличий.

Ниже приведен список характеристик, в котором обобщаются основные характеристики различных типов анкеров…

  • Химические анкеры требуют времени для «отверждения» и не могут быть установлены в холодную погоду, но во время установки не возникает напряжения расширения.
  • Некоторые анкеры можно использовать повторно — их можно снимать и устанавливать заново.
  • Некоторые анкеры имеют машинную резьбу, а другие предназначены для использования с шурупами для дерева, шурупами для листового металла и/или шурупами. В этих случаях вам, скорее всего, потребуется поставить винт.
  • Некоторые анкеры предварительно собраны с винтом или имеют резьбовую шпильку.
  • Многие анкеры нельзя использовать для надземных применений.
  • После установки удаление винта приведет к ослаблению некоторых креплений.
  • Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
  • Для установки или «установки» определенных анкеров требуется специальный инструмент.
  • Для некоторых анкеров требуется отверстие, превышающее размер винта (например, рычажные болты).
  • Некоторые анкеры съемные, некоторые считаются постоянными, а третьи защищены от несанкционированного доступа.
  • Анкеры
  • часто классифицируют как легкие, средние и тяжелые.
  • Некоторые анкеры предназначены для полых стен, другие – для сплошного материала, третьи – для полых стен и сплошного материала.
  • Иногда при установке рекомендуется использовать перфоратор.
  • Некоторые анкеры приводятся в действие винтом, в то время как другие приводятся в действие силой тяжести или пружиной.
  • Некоторые анкеры доступны в длинной и короткой версиях и предназначены для использования в неглубоких скважинах.
  • Анкеры нижнего подшипника
  • нельзя использовать в отверстиях глубже, чем анкер.
  • Минимальная глубина анкеровки зависит от конструкции.
  • Иногда требуется дополнительная глубина при установке, например, для запорных болтов.
  • Некоторые анкеры предназначены для крепления светильника во время установки анкеров.
  • Для анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
  • Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут на них воздействовать.
  • В некоторых случаях винт или гвоздь являются полным анкером.
  • Некоторые анкеры специально рассчитаны на вибрацию.
Анкеры

делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, винты и штифты для каменной кладки, винты, пустотелые стены, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, обратитесь к нашей удобной таблице…

Анкеры с внутренней резьбой используются с крепежными винтами, болтами с головкой или резьбовым стержнем, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры предназначены только для бетона).Может потребоваться инструмент для настройки, и они не являются съемными или многоразовыми.

Анкеры с машинным винтом
Таблица 1. Анкеры с внутренней резьбой.
Анкер Также известен как Описание
Вставные анкеры
Многокомпонентные вставные анкеры Red Head, многоцелевые распорные анкеры Разработанные для анкеровки в бетоне многокомпонентные вставные анкеры Red Head имеют внутреннюю резьбу с машинным винтом и распорную конусную вставку.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с губками устанавливаются заподлицо с поверхностью материала; если требуется настройка ниже поверхности, выберите анкер без выступа. Используйте с винтами с головкой под ключ, резьбовым стержнем и другими крепежными деталями с резьбой. Эти анкеры типа оболочки могут использоваться для потолочной анкеровки.
Крепежный винт
Анкеры
Забивные анкеры состоят из предварительно собранного внутри машинного винта расширительного конуса с резьбой и уплотнительной втулки из свинцового сплава.Использование в бетоне, блоке, кирпиче и камне. Установочный инструмент (обязательный) вдавливает уплотнительную втулку в отверстие, поскольку расширительный конус заставляет ее расширяться и заполнять отверстие. Из-за своей короткой длины они идеально подходят для неглубоких отверстий. Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот анкер в подвесных приложениях.
Двойное расширение
Экраны
Двойные распорные щитки с крепежным болтом, двухсторонние распорные анкеры Используя систему двойного расширения, двойные расширительные щиты с машинным болтом хорошо подходят для монолитного бетона, блоков, кирпича и камня.Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект поставки). Не используйте в накладных приложениях.
Одинарное расширение
Экраны
Крепежные болты, одинарные распорные щитки, одинарные распорные анкеры Разработанный для бетона, блоков, кирпича и камня, одиночный расширительный щит с машинным болтом состоит из расширительного конуса с внутренней машинной резьбой и набора расширительных щитов. Затягивание винта (не входит в комплект) привело к тому, что клиновидный конус расширил экраны внутри отверстия.Используйте с винтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в накладных приложениях.

Анкеры с наружной резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, установочный инструмент не требуется. Они не предназначены для удаления или повторного использования.

Химические капсулы Анкеры с красной головкой Клиновые анкеры wej-it
Таблица 2. Анкеры с наружной резьбой.
Анкер Также известен как Описание
Химические анкеры

Химический капсульный анкер, шпилька в сборе используются со шпильками в сборе.Внутри капсулы находится «синтетический раствор», который соединяет шпильку с резьбой машинного винта с бетоном. Химическое соединение, которое можно использовать в легких и мягких каменных основаниях, устойчиво к ослаблению от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, которые требуют установки или других форм расширения.
Анкерные шпильки B
Якорь с красной головкой предварительно собраны и состоят из корпуса болта и расширительной торцевой заглушки.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. Молот, приводящий в движение анкер, заставляет расширительную заглушку расширять анкер, тем самым устраняя необходимость в затяжке. Эта конструкция с нижней несущей способностью удобна при выравнивании и поддомкрачивании.
Клиновые анкеры A
Клиновые анкеры Эти прочные клиновые анкеры с резьбой и резьбой с машинным винтом предназначены для бетона. Требуется предварительно просверлить отверстие, диаметр анкера.Затягивание гайки приводит к тому, что конический распорный конец расширяет анкер.
Клиновые анкеры B
Клиновые анкеры Red Head Эти клиновые анкеры с красной головкой, предназначенные для тяжелых условий эксплуатации и предназначенные для бетонных работ, доступны с резьбой шпильки с машинным винтом диаметром от 1/4 дюйма до 1 1/4 дюйма. Диаметр анкера соответствует размеру отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в скважинах с глубиной, превышающей его длину. Разверните анкер, затянув гайку.
Клиновые анкеры C
Клиновые анкеры wej-it представляют собой полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная функция сводит к минимуму ослабление клина, вызванное вибрацией.

Винтовые и штифтовые анкеры для бетона/кирпичной кладки представляют собой цельные анкеры, используемые для бетона, кирпича и блоков, как указано выше. Винты по бетону/каменной кладке требуют предварительно просверленного отверстия и являются съемными.Штифты не требуют отверстия и считаются постоянными.

Анкеры-шурупы расширяются при установке шурупа для листового металла, шурупа по дереву или шурупа с затяжкой, как отмечено и не входит в комплект поставки. Как правило, это легкие анкеры, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, растворные швы, стеновые панели, дерево, керамическая плитка и штукатурка.

Расширители лаг
Таблица 4. Винтовые анкеры.
Анкер Также известен как Описание
Стяжной винт
Экраны
Расширительные щитки с длинным звеном, Расширительные щитки с коротким звеном, Анкеры с шурупами предназначены для заделки бетонных и растворных швов блоков и кирпича.Поскольку они не имеют внутренней резьбы, используйте стягивающие винты (которые иногда называют стягивающими болтами). Используйте короткий стиль в более твердой кладке, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или слабой кладке.
Ребристый пластик
Анкеры
Полисеты Эти легкие ребристые пластиковые анкеры используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы зацепиться за стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
Коническая пластмасса
Анкеры
Пластиковые дюбеля Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Ребра на ребристом корпусе предотвращают вращение конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
Трубчатый пластик
Анкеры
Винтовые анкеры с пластиковой заглушкой, пластиковые заглушки Предназначенные для бетона, блоков, кирпича и камня, эти легкие трубчатые пластиковые анкеры используются с шурупами для листового металла и дерева (не входят в комплект).Анкер расширяется при установке винта. Не для накладных расходов.
Анкеры типа «крокодил»
(рычаг)
Нейлоновые анкеры Toggler Alligator со сплошными/полыми стенками Анкеры Alligator марки Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кирпичную кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шуруп для лаг, дерева или листового металла (не входит в комплект) расширяет и сжимает анкер, заставляя его прилегать к поверхности отверстия.
Пластиковые защелки
Long Poly Toggles Rawl, Rawl Medium Poly Toggles, Rawl Short Poly Toggles Plastic Toggle представляет собой пластиковый анкер, предназначенный для обшивки панелями, стеновыми панелями и сплошной каменной кладкой, который приводится в действие винтом (винт не входит в комплект поставки). Отломайте внешние крылья при установке в твердые материалы основания.

Анкеры для полых стен рассчитаны на легкие, средние и тяжелые нагрузки, как указано. У них есть либо винтовые, либо пружинные выступы, крылья или корпус, либо пластина с гравитационным приводом, которая расширяется за стеной, чтобы зафиксировать анкер на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких следующих материалах, как указано: гипсокартон, гипсокартон, гипсовые стены, полые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелые блоки. Некоторые стили не снимаются. Из тех, что можно удалить, не все можно использовать повторно.

Анкеры с рычажными болтами марки Болты с защелкой
Таблица 5. Анкеры для полых стен.
Анкер Также известен как Описание
Анкеры для полых стен

Анкеры для полых стен в виде сверла, анкеры Molly, Анкеры для полых стен с болтами Molly Drive Style Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели.Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затягивании его винта (прилагается). Между тем, внутри стены металлические полосы расширяются, чтобы зафиксировать анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для сверления требуется предварительно просверленное отверстие. Drive Style проделывает собственное отверстие при вбивании в гипсокартон.
Самосверлящие
Анкеры для стеновых панелей
Анкеры One Step для стеновых панелей, самосверлящие анкеры E-Z Ancor для гипсокартона Эти одноступенчатые цельные самосверлящие анкеры предназначены для гипсокартона толщиной 3/8″, 1/2″ и 5/8″.Доступен в металлической и нейлоновой версиях. В точке с тремя вырезами просверливается небольшое отверстие, затем анкер ввинчивается в стеновую панель до тех пор, пока она не станет заподлицо. Забейте якорь крестообразным наконечником № 2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры E-Z Ancor для гипсокартона являются съемными.
Т-образные анкеры
Анкеры для полых стен Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень расположен так, чтобы проходить через отверстие в полой стене.Затем вращайте анкер, пока стержень не перевернется, чтобы закрепить анкер.
Петли для ремня
Болтовые анкерные болты Toggler, анкерные болты Never Drop Toggler похожи на рычажные болты и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелые, шлакоблоки и бетонные блоки; цемент и гипсокартон; гипсокартон; штукатурка; и обшивка панелями. При установке без шурупа стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенными ремнями, поэтому вы не потеряете крыло внутри стены при установке или удалении шурупа.Требующий размер отверстия меньше, чем у сопоставимых тумблерных болтов, они идеально подходят для больших нагрузок.
Рычажные болты
Тумблерные болты с прорезью с грибовидной головкой, Болты с прорезью с круглой головкой используются в полых стенах, таких как гипсокартон и бетонные блоки, и представляют собой двухкомпонентные узлы, состоящие из крепежного винта и пружинного рычажного рычага. Для установки крылья отгибаются и вставляются в предварительно просверленное отверстие. Пружинное действие заставляет крылья открываться внутри стены, как только они выходят из входного отверстия.Удаление винта приведет к тому, что рычажок упадет внутрь стены. (Крылья с пружинными переключателями продаются отдельно.)
Перекидные крылья
Крылья пружинного тумблера (без винтов) Это те же пружинные кулисы, которые поставляются с тумблерными болтами с круглой и грибовидной головкой. Используйте их, если ваши безнадежно потерялись в стене или если вы хотите выбрать другой винт. Тумблерные болты представляют собой анкеры для полых стен (см. список рычажных болтов).
Анкеры типа «крокодил»
(рычаг)
Нейлоновые анкеры Toggler Alligator со сплошными/полыми стенками Нейлоновые анкеры Alligator со сплошной/полой стеной марки Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кирпичную кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шуруп для лаг, дерева или листового металла (не входит в комплект) расширяет и сжимает анкер, заставляя его прилегать к поверхности отверстия.

Втулочные анкеры используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитаны на большие нагрузки в бетоне и кирпичной кладке.

Анкеры с втулкой
Таблица 6. Втулочные анкеры.
Анкер Также известен как Описание
Втулочные анкеры



Анкеры с гайкой-желудом, анкеры с плоской головкой, анкеры с шестигранной гайкой, анкеры с круглой головкой, одношаговые анкеры, болтовые анкеры , которые включают в себя анкеры с желудь и шестигранной гайкой, плоские и круглые головки, используются в бетоне и кирпичной кладке.Необходимо предварительно просверлить отверстие, размер которого должен соответствовать диаметру анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет распорную втулку расширяться, плотно сжимая отверстие. Они предварительно собраны и рассчитаны на большую нагрузку.

Приводные анкеры защищены от несанкционированного доступа и используют штифт для расширения анкера после его установки на место. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

Таблица 7. Анкеры привода.
Анкер Также известен как Описание
Заклепки с приводным штифтом
(каменная кладка)
Заклепки для каменной кладки, Заклепки для каменной кладки Эти устойчивые к взлому заклепки для каменной кладки крепятся к кладке и кирпичным блокам без специальных монтажных инструментов. Введение штифта заподлицо с головкой заклепки приводит к тому, что зубцы расширяются внутри каменной кладки, образуя прочное заклепочное соединение.
Молотковый привод
Анкеры
Анкеры с забивным гвоздем, анкеры с забивным гвоздем, забивные гвозди Эти легкие, защищенные от несанкционированного доступа анкеры используются для стационарного крепления в бетоне, блоках, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы расширить корпус и зафиксировать его на месте. Не используйте анкеры Hammer Drive для подвесных работ.

При выборе анкера необходимо учитывать несколько важных фактов…

  • Толщина стенки должна быть в пределах допустимого диапазона для определенных стилей. Если толщина стены меньше указанного минимума, анкер будет ослаблен; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда к толщине стены необходимо прибавлять толщину крепления, если анкер монтирует приспособление напрямую.
  • Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
  • Для большинства анкеров не указана минимальная температура установки. Тем не менее, базовый материал для химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или как указано в другом месте.
  • Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для узла долотообразной шпильки).
  • Некоторые анкеры рассчитаны на полые и сплошные стены. Не используйте анкер для полых стен в сплошной стене или анкер для сплошных стен в полых стенах.
  • Во многих случаях требуемый размер отверстия будет соответствовать размеру анкера. Иногда, однако, требуется отверстие большего размера, например, в случае болтов с рычажным механизмом.

Всякий раз, когда вы ищете анкеры, обратите внимание на Fastener Mart , где представлен огромный выбор качественных анкеров.

Технические данные крепежа  | Понимание Введение в серию

США:ЯКОРЬ v1.1

Как установить бетонный анкер | HowToSpecialist

Эта статья о том, как установить бетонный анкер . В этом пошаговом проекте мы покажем вам, как просверлить отверстие в бетоне с помощью дрели с функцией удара и как установить правильные анкеры, чтобы выполнить работу профессионально. Если вы хотите что-то закрепить на бетонном полу или просто хотите повесить предметы на бетонную стену, вы должны изучить основные приемы установки бетонного анкера.Эта задача не сложна и не сложна, если вы проявите терпение и выберете правильные инструменты и материалы.

В первую очередь вам понадобится хорошая дрель с функцией удара , чтобы можно было сверлить отверстия в бетоне. Кроме того, вам также потребуются сверла по каменной кладке, чтобы можно было пройти через цементные стены или полы. Есть много неопытных мастеров, которые недооценивают важность использования правильных инструментов, но в конечном итоге они повреждают инструменты или материалы.

На рынке имеется множество типов цементных анкеров , каждый из которых имеет свой способ установки. Кроме того, размеры бетонных анкеров начинаются с 3/16” до более крупных 1-1/4” в диаметре и имеют длину от 3/4” до 10”. Для того, чтобы закрепить их на месте, вам также необходимо вбить болт/винт, который расширяет их в стене, или гаечный ключ.

Первый тип анкеров для бетона представлен анкерами клиновыми , которые предназначены для установки исключительно в бетонные стены и полы.Чтобы зафиксировать их в нужном положении, вам нужно использовать гаечный ключ. Они бывают разных размеров, поэтому вы без труда найдете тот, который соответствует вашим потребностям.

Затем вы можете установить анкер для бетонной втулки , который, вероятно, является наиболее распространенным типом цементных анкеров. Для их установки необходимо просверлить отверстие (такого же диаметра, как и анкер), вбить анкерную втулку в стену и с помощью гаечного ключа закрепить болт. Помните, что вам не нужно прилагать слишком много усилий при закреплении болта, так как вы можете повредить его.

И последнее, но не менее важное: вы можете установить вставные анкеры , которые бывают двух типов из пластика или металла. Металлические вставные анкеры предназначены для бетона, а пластмассовые можно устанавливать и в кирпич. Для того, чтобы закрепить объект, вам также придется купить соответствующий болт/винт, чтобы вбить его в анкер (анкер расширится и зафиксируется в отверстии).



Сделано по этому чертежу



Для установки бетонных анкеров вам потребуется следующее:

Материалы

  • анкеры для бетона
  • болты или винты



Инструменты

  • защитные перчатки, очки, наушники
  • Буровой станок со сверлами по камню
  • гаечный ключ
  • пылесос
  • резиновый молоток



Советы

  • наклейте скотч на сверло, чтобы не углубиться в бетон (измерьте глубину необходимого отверстия на сверле и наклейте туда скотч)



Время





Как установить бетонный анкер

Маркировка мест установки анкеров

Прежде всего, вам нужно сделать отметку на бетонной стене или полу, где вы хотите закрепить объект.В нашем случае мы должны установить оборудование для столба, поэтому после того, как мы выровняли его с остальной частью столба, мы использовали хороший столярный карандаш, чтобы сделать отметки.

Следует помнить, что метки должны быть хорошо видны, иначе они могут стереться до того, как вы просверлите нужные отверстия. При необходимости можно использовать ватерпас или лазерный уровень

.

Сверление в бетоне

Далее вам нужно просверлить отверстия в отмеченных местах. Следовательно, вы должны использовать буровое оборудование с контролем крутящего момента и сверла по камню.Прежде чем приступить к сверлению отверстий, вы должны включить функцию удара молотком, иначе вы не сможете войти в бетон.

Возможно, одним из наиболее важных аспектов при установке анкеров для бетона является выбор правильных сверл. Поэтому вам следует внимательно прочитать этикетку анкера, чтобы использовать сверло соответствующего размера при просверливании отверстия. Если вы просверлите отверстие большего или меньшего размера, чем необходимо, вы не сможете вставить анкеры.

Когда вы сверлите бетон, вы должны крепко держать буровое оборудование.Следовательно, одной рукой вы нажимаете на курок, а второй управляете буровой машиной. Кроме того, вы должны использовать низкие скорости, пока не просверлите около 1/2 дюйма и более высокие скорости после этого.



Установка бетонных анкеров

Установка бетонного анкера

После того, как вы просверлите отверстия, вы должны вставить анкеры в бетон. Следовательно, вам придется вставлять пластиковые или металлические анкеры руками. Отверстие должно быть просверлено отвесно, иначе вы столкнетесь с серьезными проблемами при вставке анкеров.

Умный совет: перед установкой бетонных анкеров необходимо тщательно очистить отверстие с помощью пылесоса. Этот аспект очень важен, иначе вы не сможете правильно вставить якорь.

Установка анкеров в бетон

Затем аккуратно постучите молотком по бетонным анкерам. Не следует применять слишком большую силу, иначе вы рискуете повредить анкеры или пол.

Верх анкеров должен быть правильно выровнен с поверхностью бетонной стены/пола, иначе вы не сможете правильно закрепить оборудование.Эти шаги необходимы для вашего проекта, поэтому постарайтесь сохранять концентрацию во время работы.

Крепежные винты в бетонных анкерах

И последнее, но не менее важное: последний шаг — использовать гаечный ключ для закручивания болтов. Эта операция проста даже для новичков: вам нужно только двигать гаечный ключ по часовой стрелке, пока вы не зафиксируете оборудование.

Следует помнить, что слишком сильно затягивать болты не нужно, иначе вы рискуете повредить бетонные анкеры.По мере того, как вы вбиваете болт, анкер расширяется и фиксируется в бетоне, поэтому вам следует работать с осторожностью.





Спасибо, что прочитали нашу статью о том, как выложить плиткой лестницу , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Пожалуйста, поделитесь нашими проектами  с друзьями с помощью виджетов социальных сетей.

Добавить комментарий

Ваш адрес email не будет опубликован.
