Монтаж кровельных и стеновых сэндвич панелей от ООО СП-Монтаж

Монтаж стеновых панелей | Монтаж кровельных панелей

Сертификат сэндвич-панелей Арлифт

Известно, что любая технология требует строго определенной последовательности действий и понимания ее особенностей. Монтаж сэндвич панелей – не исключение! Услуги по монтажу сэндвич-панелей становятся все более популярны в России. И это понятно. Ведь бригада профессионалов из четырёх-пяти человек может осуществить монтаж фасада 200-400 м2 за одну рабочую смену. Здесь важно придерживаться разработанной технологии, нормативных и проектных документов. Иначе результат может оказаться весьма плачевным и обнаружится ряд проблем при эксплуатации здания. Конечно, любую работу должны выполнять профессионалы своего дела. А наша компания “СП-Монтаж” и является таковой командой специалистов, в арсенале которых есть все необходимое для качественного монтажа сэндвич-панелей и доборных элементов на вашем Объекте: от инструментов до современного оборудования, как зарубежного, так и отечественного. Обращайтесь к нам, и мы с удовольствием выполним для Вас монтажные работы по установке стеновых и кровельных сэндвич-панелей. Звоните нам или пишите. Профессиональная консультация по телефону – бесплатно.

Работы по монтажу стеновых сэндвич-панелей

Оборудование для монтажа сэндвич панелей >>>

Монтажные работы выполняются в следующей последовательности:

  1. подготовка мест для монтажа стеновых сэндвич-панелей
  2. установка стеновых сэндвич-панелей в проектное положение
  3. крепление стеновых сэндвич-панелей
  4. монтаж фасонных элементов стеновых сэндвич-панелей

Преимущество монтажа сэндвич панелей

Подготовка мест для монтажа стеновых сэндвич-панелей

До непосредственно монтажных работ по установке сэндвич-панелей проводятся не менее важные подготовительные операции. А именно: сборка каркаса здания, проверка соответствия мест монтажа панелей, их плоскостность, параллельность, горизонтальность, вертикальность. Места примыкания и контакта необходимо подготовить особо. При монтаже панелей на стальных конструкциях их надо обработать антикоррозионным лакокрасочным покрытием. А если планируется монтаж сэндвич панелей на железобетонном основании, необходимо внимательно осмотреть каркас на предмет натеков бетона и раствора и удалить их, а также очистить колонны от пыли и загрязнений. И только после этого осуществляется окончательная разметка точек низа панелей на всех колоннах каркаса.

Установка стеновых сэндвич-панелей в проектное положение

Монтаж перегородок из сэндвич панелей >>>

Первым этапом производиться строповка сэндвич панелей. Осуществляется она в непосредственной близости от монтажной захватки на специальной площадке. Строповка панели двухветвевым стропом производится вакуумными захватами как при горизонтальной, так и вертикально раскладке. С сэндвич-панелей в местах, где устанавливаются захваты, удаляют защитную пленку и сама поверхность очищается от грязи и пыли, а при необходимости – от снега и наледи. На саму панель надевают специальный страховочный ремень из текстильной ткани. Этот ремень также соединен с вакуумным механизмом захвата. Это необходимо для подстраховки строповки. Подготовленные таким образом панели подают к месту установки поднятыми не выше 1 метра, затем их опускают до уровня 30 см и устанавливают в необходимое положение.

Панели должны встать точно по спланированным ориентирам непосредственно на опорные места в соответствии с проектом. Панель надежно закрепляется (постоянно или временно) с помощью определенной монтажной оснастки – это может быть кондуктор, покос, распорки со струбцинами и др. И только после этого панель освобождается от монтажного крана.

Прежде чем окончательно закрепить сэндвич-панель специалисты тщательно проверяют точность ее установки и приводят ее в правильное проектное положение. Затем панель закрепляют ее в соответствии с проектом. И только потом освобождают панель от временных крепежей.

Специалисты внимательно следят за тем, чтобы при подъеме и перемещении панели, она не прогибалась, чтобы не деформировались замки. Нельзя допускать появление вмятин и иных деформаций облицовки панелей. Для этого панель передвигают с наименьшей скоростью крюка, без рывков, не совмещая рабочие движения крана.

Крепление стеновых сэндвич-панелей

Крепление к стальным конструкциям панелей при вертикальной раскладке.

Как правило панели устанавливают так называемым “шип в паз” (гребнем вперед). Но возможно устанавливать и обратно, т.е. “паз в шип”. Монтаж панелей начинают с угла объекта. Сначала осуществляют выверку вертикальности, затем панель прижимают к прогонам и фиксируют самонарезающими винтами диаметром 5,5 мм в случае монтирования панелей к металлическим колоннам и ригелям. Длина винтов зависит от толщины панелей в соответствии с таблицей:

Толщина стеновой панели, мм

Минимальная длина винта, мм

50

85

80

105

100

135

120

155

150

185

200

235

Выбрав самонарезающие винты нужной длины, их устанавливают по 3 штуки в ряд в горизонте панелей (шаг 400 мм). Установка винтов начинается с верхнего торца панели, крепятся к прогонам в направлении от верхнего ряда к нижним. Если оставить незакрепленным верх панели при перерыве в работе, это может привести к ее поломке. Если винт затягивается с использованием ЭПДМ прокладки (уплотнительной шайбы) также надо учитывать ряд тонкостей. А именно: если затяжка будет слабой – шайба не будет деформирована, а если тугой – будет деформирована в обратную сторону. Оптимальное усилие затяжки таково: шайба прижимается к листу, но не становится плоской.

К наружным поверхностям стеновых прогонов, балок и ригелей крепят специальную терморазделяющую полосу УПТП. Это осуществляется с целью снижения звуковой вибрации панелей, снижения воздухопроницаемости в стыках. Перед монтажом каждой следующей панели в замок “паз” смонтированной панели наносят уплотняющий герметик, предназначенный для наружных работ. Вместо герметика могут использовать уплотнитель ТСП сечением 8х3 мм или герметизирующий бутилкаучуковый шнур диаметром 8 мм. Таким образом уплотняют замок с внутренней стены. В этот замок и вставляется следующая панель. Затем проверяется вертикальность панели, плотность соединения, затем производиться крепление и другие работы также, как и при работе с предыдущей. Щели и неплотности соединения при монтаже недопустимы. С помощью минерало-ватного уплотнителя обрабатываются торцевые швы панелей.

Крепление к стальным конструкциям панелей при горизонтальной раскладке.

На каркас объекта (на колонны и прогоны) в местах стыковки, и будущего контакта панелей используется термораздеющая полоса УПТП также, как при вертикальной раскладке. Монтаж панелей начинают с угла здания. На цоколь панель устанавливается пазом вниз. Затем тщательно проверяется горизонтальность, и после этого панель фиксируется. Ее закрепляются самонарезаующими винтами, установленными с шагом 400 мм по 3 в ряд в горизонте панелей. Диаметр и длину винтов выбирают в зависимости от типа и толщины используемых панелей и от типа колонн каркаса. Затем на следующую панель наносят герметик в замок “паз” и устанавливают ее на предыдущую панель “паз в шип”. Крепление происходит аналогично. Вертикальные стыки уплотняют с помощью минеральной ваты и монтажной пены, а потом закрывают согласно проекту фасонными элементами.

Монтаж фасонных элементов трёхслойных сэндвич-панелей

Фасонные элементы необходимы для того, что закрыть стыки сэндвич панелей. Они бывают угловые, цокольные, могут представлять собой обрамления проемов и др. Их устанавливают внахлест с герметизацией стыка в соответствии с конструктивными решениями монтажных углов. При установке этих элементов есть также ряд правил. Монтаж должен проводиться таким образом, чтобы была обеспечена герметичность оформляемого узла. Надо учитывать, что при работе с горизонталными элементами нахлест должен быть не немее 50 мм. А для вертикальных элементов – 80-100 мм. Начинают монтаж фасонных элементов с низа задания и ведут к коньку кровли. Необходимую подгонку размера элементов осуществляют при необходимости. Не допускаются пропуски и щели. Уплотняют фасонные элементы наружным герметиком по плоскостям присоединения к панелям. С наружной стороны объекта элементы крепят к панелям с помощью самонарезающих винтов размером 4,8 мм на 28 мм с использованием ЭПДМ-прокладки. Также возможно крепление комбинированными заклепками размером 55 мм на 32 мм. Если необходимо крепить фасонные элементы непосредственно к металлоконструкциям, используют самонарезающие винты размером 5,5 мм на 32 мм или 5,5 мм на 19 мм с ЭПДМ-прокладкок (для крепления к металлоконструкциям с толщиной полки до 14 мм или до 5 мм соответственно) без предварительного засверливания.

Работы по монтажу кровельных сэндвич-панелей

Монтажные работы выполняются в следующей последовательности:

  1. подготовка и разметка мест для укладки кровельных сэндвич-панелей
  2. укладка кровельных сэндвич-панелей в проектное положение
  3. крепление кровельных сэндвич-панелей
  4. монтаж фасонных элементов кровли

Подготовка мест для укладки кровельных сэндвич-панелей

Прежде чем приступить к монтажу кровельных панелей осуществляют работы по устройству стропил и прогонов, проверяют горизонтальность, вертикальность, плоскость и параллельность мест будущего монтажа кровельных панелей на их соответствие проекту. Затем сооружают вспомогательную рабочую площадку. Она располагается на несущих конструкциях и представляет собой настил. После этого готовят средства для монтажа панелей. Также, что очень важно, на стальные стропила, ригели, прогоны наносят антикоррозионное лакокрасочное покрытие. Оно необходимо в местах будущего примыкания и контакта. И только после этого производится окончательная разметка расположения низ первых панелей, нивелировка.

На прогоны кровли приклеивают УПТП (терморазделяющая полоса), то необходимо, как и при ранее описанных работах, для снижения воздухопроницаемости через стыки и звуковой вибрации панелей.

Подготовка мест для укладки кровельных сэндвич-панелей

Сэндвич-панели не всегда должным образом готовят на заводе. Если необходимых работ проведено не было, панели обрабатывают следующим образом:

  • со стороны свеса удаляют нижнюю облицовку и внутренний утеплитель, как правило, на 100мм или на указанную в проекте величину.
  • у панелей, примыкающих к торцу здания, и у первой панели обрезают по продольной кромке свободный гофр верхней обшивки с минеральным утеплителем таким образом, чтоб он не мог помешать будущей установке торцевого обрамляющего нащельника.

Панели второго и последующих рядом к монтажу готовят так (если на заводе эти работы проведены не были):

  • в торце примыкания панели отрезают на необходимую длину нижний металлический лист.
  • удаляют утеплитель на величину стыка, в гофрах верхнего трапециевидного листа также.
  • механическим путем и с применением специального растворителя для полиуритеновой пены удаляют остатки клея с внутренней стороны металлической облицовки, а поврежденное антикоррозионное покрытие восстанавливают подкрашиванием.

Укладка кровельных сэндвич-панелей в проектное положение

При укладке панелей выполняются следующие операции:

  • строповка панелей,
  • подъём и перемещение панелей к месту укладки,
  • приёмка панелей и укладка в проектное положение,
  • временное крепление панелей,
  • расстроповка панелей.

В непосредственной близости от кровельной захватки оборудуется специальная площадка, на которой и осуществляется строповка панелей. Это делают черырехветвевым стропом при помощи вакуумного захвата. Для страховки используют страховочный строп из текстильной ткани, которым снабжают вакуумный захват и надевают на панель. С поверхности панели снимают защитную полиэтиленовую пленку в местах стыка и перехлеста с другой панелью, а также в местах установки присосок захвата. Кроме того с поверхности панели счищают грязь, паль, а зимой – наледь и снег. К краям панели привязывают так называемые оттяжки из капронового троса диаметром 4-6 мм и длиной 6 м. Это делают для того, чтобы при перемещении к месту монтажа панель была стабилизирована. А перемещать панели необходимо без рывком, вращений и раскачиваний, исключая прогибы самой панели, появление вмятин на ее поверхности и других деформаций, а также и деформацию замков. Поэтому перемещают панель с наименьшей возможной скоростью крюка, не совмещая рабочие движения крана. Поднимают панель на нужную высоту не сразу, а поэтапно: вначале только на 20-30 см, потом осуществляется проверка надежности строповки, и только после этого на нужную высоту. Все должно происходить без ударов и толчков. Таким образом панели доставляют к месту установки. Здесь панель опускают и принимают на высоте не более метра от уровня ее укладки, затем наводят ее на высоте 30 см. И потом укладывают в ее проектное положение со стыком справа и слева. Все делается согласно проекту с учетом того, что стык должен быть расположен против преобладающего направления ветра.

Для сборки каждого объекта существует разработанная монтажная схема, которая содержит информацию о порядке укладки панелей. Все работы выполняются в точном соответствии с таким планом. Последовательность работы такова: торцевая панель укладывается на скат в первую очередь и выравнивается относительно несущего каркаса и разбивочных осей. От того, насколько точно будет уложена первая панель, зависит правильность укладки все остальных. Выравнивают панели по свесу кровли. В случаях, когда длина ската кратна длине одной панели, укладывают их рядами. В противном случае (если скат длиннее 14 м), и по проекту на скат необходимо уложить несколько панелей, то работы начинают от свеса к коньку. Все ряды укладывают в таком же порядке, как первый. Они должны перекрываться в поперечном направлении на 150-300 мм, что зависит от уклона кровли, а в продольном панели перекрываются на один гофр иначе ребро. В связи с тем, что на заводе не всегда подрезают панели для устройства слива и перехлеста, эти работы часто выполняются непосредственно на объекте в строгом соответствии со схемой.

Герметизирующий состав из силикона наносят на панель нижнего ряда, где происходит перехлест. Для этого также могут использовать бутилкаучуковый шнур. Герметизирующий состав наносится слоем в замок “паз” нижнего листа и в желобок замкового гофра панели, подготовленной для продолжения монтажа. Герметик можно наносить непосредственно на вершину крайнего гофра смонтированной панели. Вместо герметизирующего состава можно использовать ТСП (уплотнитель замкового соединения) размером 8 на 30 мм или герметизирующую ленту 10 на 100 мм.

Первые панели каждого ряда монтируются на опорные места по ориентирам в соответствии с проектом. Каждую панель надежно закрепляют с помощью монтажной оснастки и только потом освобождают от крюка монтажного крана. Но это не окончательная фиксация. До ее проводят проверку правильности ее установи и проектного положения. И только потом окончательно закрепляют панель.

Крепление кровельных сэндвич-панелей

Каждую кровельную сэндвич панель фиксируют сначала у несущих конструкций, а потом на стыках. Делают это также с использованием самонарезающих винтов, размер которых выбирают в зависимости от толщины самих панелей и от несущей конструкции согласно таблицы:

Толщина кровельной панели, мм Минимальная длина винта, мм

50

126

80

156

100

176

120

196

150

226

200

276

Предварительно допустимо закрепить панель лишь двумя метизами, но в конце смены панель должна быть закреплена полностью согласно проекту. Фиксация панелей начинается от верха, затем по уклону ската вниз и от конька до навеса. Винты должны быть установлены по вершите волн верхней облицовки, начиная с нахлестного гофра, с шагом 500 мм. Над водосточной трубой винты устанавливаются с шагом 250 мм в каждую волну.

С помощью саморезов размером 4,8 мм на 28 мм с ЭПДМ-прокладками выполняют крепление панелей вдоль по нахлестному гофру. При этом шаг должен быть не больше 500 мм. Это делают только после окончательно закрепления панелей к несущей конструкции. Следует помнить об усилии при затяжке винтов с уплотнительной шайбой: шайба должна прижиматься к листу, но быть плоской. При тугой затяжке, шайба деформируется в обратную сторону, а при слабой – не деформируются. Как и при других монтажных работах сэндвич-панелей, щели между панелями не допускаются, а также неплотности. Нельзя перемещать панели по смонтированной части кровли. Также не следует устанавливать на ней то или иное оборудование (монтажное, технологическое и др.). После окончания монтажных работ, с поверхностей панелей удаляется все защитная полиэтиленовая пленка. После чего, по кровле нельзя ходить, так как есть риск появления царапин. Если есть необходимость в перемещении по кровле, устанавливают временные настилы или трапы.

Монтаж фасонных элементов кровли

Фасонные элементы кровли включают в себя: водосточные системы, кровельные ограждения, переходные мостики, снегозадержатели, лестницы кровельные). Также есть такие фасонные детали, которые используются для оформления примыканий. Это планка торцевая, планка конька, заглушка конька, и другие детали. Все фасонные элементы устанавливают после окончания монтажных работ по установке кровельных панелей. Детали устанавливают внахлест от 80 до 100 мм. Здесь главное, чтобы все оформляемые узлы были герметичны. От этого зависит очередность монтажа элементов. Так сначала выполняют монтаж элементов свеса, а потом конька. Обрезку элементов производят при необходимости на месте. Также их уплотняют герметиком по плоскостям, которыми они будут примыкать к панелям, ведь пропуски и щели недопустимы. Монтируют фасонные элементы самонарезающими винтами размером 4,8 мм на 28 мм с прокладкой ЭПДМ или комбинированными заклепками размером 3,2 мм на 8 мм. Если надо используют винты большего размера 5,5 мм на 32 мм или 5,5 мм на 19 мм. с ЭПДМ. Это необходимо для крепления элементов к металлоконструкциям толщиной до 14 мм и 5 мм. При работе по оформлению узлов свеса и конька кровли для исключения возможности попадания влаги в утеплитель и в чердачное пространство, под элементы устанавливаются кровельные уплотнители верхние и нижние. При необходимости эти уплотнители приклеиваются к профильному листу панели полиуретановым клеем или полимерными мастиками.

sendwichpanel.ru

Технология монтажа сэндвич панелей – инструкция для установки стеновых сэндвич-панелей

Из сэндвич-панелей возводятся жилые дома и промышленные корпуса, гаражи и ангары. У каждого из этих типов сооружений есть свои правила возведения, однако есть между ними и нечто общее. Данная статья подробно раскрывает все этапы строительства с применением сэндвич-панелей, правила монтажа стеновых и кровельных плит.

Подготовка основания

Если сэндвич-панели выбраны стандартные, для них нужен металлический каркас. Но есть и самонесущие варианты, для которых достаточно установить фундамент. При выполнении этой работы нужно учитывать такие правила:

  • Важно идеально выровнять фундамент по горизонтали, допускается отклонение не более 3 мм.
  • Шаг между вертикальным и горизонтальным профилем должен соответствовать параметрам панелей с запасом по 5 см на каждой стороне, чтобы доборные элементы и декоративные экраны свободно стыковались.
  • Если выбраны деревянные направляющие, их поверхность нужно тщательно обработать противопожарным и антисептическим составом, чтобы длительную эксплуатацию сооружения ничто не омрачало.

Доставка и подъём панелей

Сэндвич-панели реально изготовить самостоятельно, но лучше заказать их у производителя с доставкой непосредственно на строительную площадку. Доставляются плиты в грузовых автомобилях, упакованные в транспортные пакеты. На нужную высоту они поднимаются с помощью вакуумного подъёмника (этот кран оборудован присосками для прочного захвата), стандартного подъемного крана или лебёдки с текстильными канатами.

Если вакуумный кран недоступен, требуется подготовить сэндвич-панели к подъёму, чтобы они не были повреждены, следующим образом:

  • Годятся исключительно мягкие стропы.
  • Недопустим захват пакета с плитой непосредственно стропами: нужны мягкие прокладки.
  • Чтобы защитить элементы замков, применяют деревянные бруски-распорки. Их следует равномерно распределить в верхней и нижней частях пакета, а длина каждой распорки должна составлять около 120 см.
  • Не допускается подъём панели с паллет, иначе это грозит повреждению сразу нескольких плит. Требуется сначала перетащить одну панель на ровную поверхность, а уже потом захватывать краном.

Резка и сверление при монтаже

Если для монтажа требуется разрезать сэндвич-панель на части, делать это надо в горизонтальном направлении. Важно регулярно проверять ровность горизонтальных линий с помощью строительного уровня: лазерного или водяного, но никак не пузырькового.

Перед резкой нужно прочертить линии, проверить их правильность, а затем резать: в первую очередь металл, во вторую – утеплитель. Для этих целей применяют дисковую или ленточную пилу с насадками, специально предназначенными для резки металла. Годится также и электрический лобзик, хотя пила предпочтительнее: лобзик затруднительно всё время держать в нужном направлении. Не рекомендуется использование угловой шлифмашинки (болгарки), поскольку из-за большого количества оборотов она создаёт срезу с повышенной температурой, что грозит воспламенением утеплителя, а металл при соприкосновении с лезвием становится менее устойчивым к появлению коррозии.

Если наружные слои сэндвич-панелей выполнены из ПВХ или древесины, разрезать их легко обычным лобзиком или ручной пилой.

Чтобы высверлить отверстия под крепежные элементы, можно воспользоваться обычной дрелью. Важно сразу же удалять образовавшуюся стружку, иначе она поцарапает поверхность.

Монтаж стеновых сэндвич-панелей

При сборке стен из этого строительного материала требуется избегать перекосов и ошибок в местах стыков. При необходимости плиты можно подрезать сразу на месте с помощью сабельной пилы, например, для оформления оконных или дверных проёмов.

Все стыки необходимо заделать монтажной пеной для герметизации, чтобы через щели не проникали ветер и влага. Далее их требуется закрыть доборными элементами, выполняющими защитную и декоративную функции.

Монтажная бригада при достаточном мастерстве и наличии передвижных кранов может собрать стены из сэндвич-панелей за достаточно короткий период времени.

Стены собираются горизонтальным или вертикальным методом. Каждый из них подробно раскрывается ниже.

Горизонтальный метод

К этому методу прибегают в том случае, если между каркасными колоннами промежуток не больше 6 метров. Панели размещаются одна на другую и закрепляются одним концом к колонне.

Сами плиты своим весом обеспечивают герметичность стыков, а внутри и снаружи создаётся слой обшивки, не нуждающийся в дополнительной отделке. Его можно сразу окрасить финишным слоем снаружи и оклеить обоями изнутри.

Вертикальный метод

Его выбирают в том случае, если запроектировано невысокое сооружение: от 3 до 6 м. Сэндвич-панели закрепляются к направляющим профилям пола и потолка, а также между собой.

Преимущество этого способа заключается в высокой надёжности и устойчивости получившейся конструкции. В ней нет мостиков холода, поэтому теплоизоляция на высоте, и даже в морозы холодный воздух не проникает внутрь.

В этом состоит экономия вертикального метода: не нужно тратить средства на дополнительное утепление. Ещё один плюс в том, что нет необходимости возводить строительные леса по причине небольшой высоты сооружения.

Монтаж кровельных сэндвич-панелей

По завершении монтажа стеновых панелей переходят к укладке кровельных. Если длина ската меньше 12 м, рекомендуется применять цельные листы для уменьшения объёма работ и экономии средств, поскольку не придётся выполнять герметизацию горизонтальных швов.

Если необходимо выполнять установку кровельных плит в несколько рядов, требуется обрезать места их стыков на размер нахлёста по следующим принципам:

  • При угле наклона до 100 размер нахлёста должен превышать 30 см;
  • Если кровля более покатая, то здесь нахлёст можно ограничить до 20 см.

Главная задача при укладке кровельных сэндвич-плит – это обеспечить максимально возможную герметичность в стыках продольного направления. Для этого пазы соединительных замков заполняются герметиком, изготовленным на силиконовой основе, непосредственно перед монтажом. После сборки требуется обработать крепёжные узлы влагостойкой смесью.

Крепление сэндвич-панелей

От правильного выбора и применения крепежных элементов зависит эксплуатационной ресурс всего сооружения. Следующие правила раскрывают, как нужно закреплять сэндвич-панели.

  • Кровельные саморезы не должны располагаться близко к краю закрепляемого элемента. Минимально допустимый промежуток – 50 мм.
  • Все крепежи нужно устанавливать только под прямым углом относительно лицевой поверхности плиты, поскольку это влияет на долговечность и надёжность соединения.
  • Если применяются самонарезающие винты с уплотнительной шайбой, нужно следить, чтобы она плотно прилегала к поверхности, но не слишком сильно к ней прижималось, иначе она деформируется и потрескается. Это значительно ослабит герметичность соединения.

Расчёт количества крепежей

Перед тем как приступить к работе по монтажу сэндвич-панелей, закупают не только плиты в нужном количестве, но и крепежи. Такая предусмотрительность позволит сосредоточиться на работе и не прерывать её, если метизы вдруг закончатся. Важно правильно рассчитать общее количество саморезов для сэндвич-панелей, которые понадобятся для закрепления: стеновых и кровельных, а также для фиксации доборных элементов.

На конечную цифру влияет множество параметров: вид крепежей, их характеристики, схема их расположения, площадь кровли и стен.

При строительстве промышленных объектов расчётами занимаются проектировщики, а на основе полученных результатов составляют смету.

Обработка сэндвич-панелей

Механизм обработки сэндвич-плит зависит от материала, из которого они изготовлены. На строительной площадке часто выполняются следующие действия:

  • Очистка. Если при транспортировке плиты загрязнились, их нужно очистить перед монтажом. Не допускается применение чистящих средств, в составе которых имеются абразивные, щелочные и кислотные компоненты.
  • Обрезка. Чтобы получить ровный срез, рекомендуется воспользоваться циркулярной пилой.
  • Оклейка. В участках соприкосновения плит с бетонными колоннами при горизонтальном монтаже применяется самоклеящаяся лента, которая становится и защитной прослойкой, и уплотнительным материалом.
  • Покрытие. По завершении работ по установке стен и кровли из сэндвич-панелей их покрывают защитным составом, например, эмалью.
  • Регулярное обслуживание. В ходе эксплуатации возведённого сооружения рекомендуется регулярно осматривать поверхность панелей на предмет повреждений. При их обнаружении следует восстановить их с помощью ремонтных красителей.
  • Регулярная очистка. Поскольку защитная плёнка снимается сразу по завершении монтажных работ, поверхность плит подвержена загрязнениям. Удалять их легко: щёткой, смоченной в мыльной воде.

Заключение

Сэндвич-панели – широко востребованный строительный материал, из которого возводятся сооружения различного назначения. Если стеновые и кровельные плиты смонтированы грамотно и надёжно, у полученного здания будет длительный эксплуатационный ресурс и привлекательный внешний вид. Нарушение технологии монтажа приведёт к опасным последствиям: стены и кровля потеряют устойчивость и гидроизоляционные свойства.

leksholding.ru

Как крепить сэндвич панели, сборка сендвичных панелей

Металлические сэндвич-панели – это многослойный прочный строительный материал с широкой сферой применения. Свою популярность он обрел благодаря большому количеству преимуществ: высокие теплоизоляционные свойства, легкость, пожаростойкость, долгий срок эксплуатации, а также экономия на устройстве фундаментов, за счет снижения нагрузки. Сэндвич-панели  выпускают двух типов, с различными типами замочных соединений:  сэндвич-панели стеновые (с замком Z-lock) сэндвич-панели кровельные (с замком ROOF-lock).

Способ установки трехслойных сэндвич-панелей зависит от нескольких факторов:

— архитектурные особенности строения

— тип конструкции каркаса

От грамотно выполненного монтажа зависит прочность конструкции, поэтому очень важно тщательно выбирать не только сами панели, но и крепежные материалы и инструменты.

Выделяют два основных способа крепежа стеновых сэндвич-панелей:

  • Горизонтальный монтаж применяют в том случае, когда промежуток между каркасными колонами меньше или равен шести метров. Панели устанавливаются друг на друга, при этом один конец крепится к колонне. Преимуществом такого метода монтажа является высокая скорость сборки, герметичность, которая обеспечивается плотной стыковкой замков под весом самих строительных элементов.
  • Вертикальный метод установки сэндвич-панелей применяют при возведении небольших зданий. Сэндвич-панели крепятся перпендикулярно к направляющим потолочным и цокольным профилям, и жестко фиксируются между собой. В результате такого способа установки можно получить прочную, устойчивую и герметичную конструкцию, которая зачастую не требует сооружения строительных лесов.

ВЕРТИКАЛЬНЫЙ МОНТАЖ:

-Монтаж панелей по фасаду обычно начинают с угла здания. При вертикальной раскладке, панели как правило собираются гребнем вперед «шип в· паз», но допускается возможность монтажа обратной частью — «паз в шип». При обратной сборке удобно использовать обрезки сэндвич-панелей.

-Монтаж сэндвич-панелей начинается с нижней части строения, если высотность здания превышает длину трехслойных модулей, то крепление их начинается с цоколя и продолжается снизу вверх отдельными «этажами» до нужной высоты строения. В стыках ярусов необходимо предусмотреть тепловой компенсационный зазор не менее 20мм.

-На фундаментной ленте устанавливаются черновые цокольные отливы, бруски или несущие гнутые элементы из 1,5мм-2мм оцинкованной стали и прокладывается слой легкой мягкой минваты. Необходимо обеспечить тепловой зазор между фундаментным ростверком и торцом панели минимум 10 мм.

-Для устранения паро/воздухопроницаемости ограждающих конструкций сквозь стыки на ригелях — к наружным поверхностям  металлических прогонов клеится уплотнительная лента ППЭ 3/30 (толщина 3мм, ширина 30мм).

-Первая панель тщательно проверяется отвесом или приборами на соответствие  вертикали – данная операция влияет на весь дальнейший монтаж фасада и является очень важной.

Монтаж сэндвич панелей своими руками — типы креплений, способы резки и советы по установке

Сэндвич-панель  крепится шурупами со сверлом и с прокладкой из EPDM, специально предназначенными для монтажа сэндвич-панелей.

-Саморезы закручиваются горизонтально с шагом 300-400 мм, или 3-4 винта на одну сторону панели. Закручивание саморезов ведут сверху вниз, и ни при каких условиях не оставляют незакрепленным верхнюю часть конструкции во избежание ее поломки под воздействием ветровых нагрузок.

-Перед сборкой фасада в паз замка сэндвич-панели, вклеивается  уплотняющая лента Bauseal 7*7 или бутил-каучуковый шнур для наружных работ. Использование данных уплотнителей является обязательным с внутренней стороны сэндвич-панелей, с наружной части сэндвич-панелей уплотнители используются по рекомендации проектировщиков или согласованию с Заказчиком. При минусовых температурах бутил-каучуковый шнур перед монтажом надо хранить в тепле в течение одного дня.

-Следующая панель соединяется в замок с уже смонтированной, контролируется при этом вертикаль и крепится саморезами по аналогии с предыдущей. Также следят за плотностью  замочного соединения по горизонтальным кромкам.

-С помощью обрезков минваты от ламелей сэндвич-панелей  или легкой ваты  утепляются торцевые стыки панелей.

-Устанавливаются фасонные элементы согласно проекта с помощью крепежа для фасонных элементов с уплотнительной шайбой.

-Внутренние перегородки собираются после монтажа ограждающих конструкций и крепятся к полу с помощью уголков или направляющих профилей по типу швеллера.

ГОРИЗОНТАЛЬНЫЙ МОНТАЖ:

-На фундамент устанавливаются черновые цокольные отливы, бруски или несущие гнутые элементы из 1,5мм-2мм оцинкованной стали и прокладывается слой легкой минваты. Контролируется горизонтальность установки цокольных элементов. На все элементы каркаса в местах примыкания панелей клеится  уплотнительная лента ППЭ 3/30, как и при вертикальном монтаже.

-Первая сэндвич-панель монтируется на цоколь пазом вниз. При использовании направляющих швеллеров полки швеллера должны войти в паз замка. Проверяется горизонтальное расположение панели в соответствии с монтажной документацией.

-Трехслойная панель крепится к прогонам винтами для сэндвич-панелей со сверлом и герметизирующей прокладкой. Количество крепежных винтов указывается в проекте (обычно 3-4 шт. на сторону, шаг примерно 300-400мм).

-Последующая панель с заранее уложенным в паз герметизирующим материалом (если это требуется в проекте), устанавливается на предыдущую панель «паз в шип», и закрепляется по аналогии предыдущей панелью.

-Производится утепление вертикальных швов с использованием обрезков минваты или полиуретановой монтажной пены. Швы закрываются нащельниками.

-Монтируются фасонные элементы согласно проекта.

-Важно защитить помещение и внутреннюю часть трехслойной конструкции от проникновения паро-воздушной смеси. Для этого тщательно уплотняют замки с внутренней и по необходимости с наружной стороны, герметизируют обрамляющие нащельники. Все внешние доборные элементы должны быть герметизированы в местах примыкания к панелям силиконовым герметиком или уплотнительной лентой ППЭ 2/20.

-Производится установка фасонных элементов внахлест (50мм для горизонтальных, 90мм для вертикальных) с предварительным нанесением герметика на место стыка. Порядок монтажа фасонных элементов:  от низа (цоколя) строения и вверх до парапета. Расход крепежных саморезов – 6 шт (с шагом 300мм) на погонный метр фасонного элемента (при креплении с двух сторон).

Подрезку и подгонку обрамляющих элементов,  производят непосредственно на стройплощадке. Эти работы выполняет монтажник, владеющий навыками жестянщика.

Компания «SteelРanel» занимается производством высокотехнологичных строительных материалов, которые отвечают всем стандартам качества. Мы предлагает купить сэндвич-панелипо выгодным ценам – по цене от производителя. Подробную информацию вам предоставят наши менеджеры – свяжитесь с ними по телефону +7 (495) 120-30-23.

Такой строительный материал нашел широкое применение при возведении каркасных строений. Его использование значительно сокращает сроки производства работ, следовательно – снижает их стоимость. В состав уже входят материалы для тепло- и гидроизоляции здания. Поэтому весь процесс в основном сводится к их правильной установке.

Технология строительства домов из сэндвич-панелей предусматривает проведение ряда подготовительных мероприятий. К ним относятся:

  • Проверка готовности каркаса. При установке панелей не допускаются перекосы, наклоны. Все поверхности должны быть параллельны и перпендикулярны;
  • Уточняется последовательность монтажа сэндвичей, так как они имеют несколько стандартных габаритов. Работы по их установке всегда начинаются снизу;
  • Обустраиваются упоры для нижнего ряда. Можно использовать брус, металлический профиль, уголок. Их крепят к балкам или цоколю при помощи анкеров, мощных саморезов. Такие упоры должны располагаться строго горизонтально, что контролируется строительным уровнем. От этого зависит и качество последующей сборки, и внешний вид стены. Достаточной считается ширина упора в пределах 6 см.

Для обеспечения качественной теплоизоляции рекомендуется место его соприкосновения с каркасом (плитой цоколя) предварительно обработать герметизирующим составом. Желательно и нижний ряд сэндвич панелей при укладке «сажать» также на герметик.

Технология сборки стеновых сэндвич-панелей позволяет делать и вертикальную, и горизонтальную установку. Выбор зависит от предпочтений хозяев, так как метод влияет в основном на внешний вид сооружения, его архитектурную особенность.

При горизонтальном монтаже не рекомендуется использование сэндвич панели длиной более 6 м. Если имеется цоколь, то сначала производится его гидроизоляция, причем материал накладывается и на верхнюю его часть, на место установки панели. Дополнительно производится прокладка утеплительного материала (лента). Стык впоследствии можно и «запенить».

Панель крепится строго вертикально. Сначала – поверху, потом – в нижней части. Начинать нужно от угла строения, постепенно укладывая весь ряд по периметру. В процессе монтажа необходим постоянный контроль горизонтальности верхних краев изделий.

После окончания сборки производится герметизация стыков. Наиболее часто для этого используется монтажная пена, хотя подходит и минвата. После этого устанавливаются специальные нащельники. Причем укладываются они с перекрытием, и место стыка фиксируется заклепками или саморезами. Чтобы влага не поступала внутрь, верхний нащельник накладывается на нижний. Имеющиеся щели заделываются герметиком. Выполнить монтаж сэндвич панелей по технологии можно и без профессиональной подготовки.

Вертикальная укладка требует уменьшить расстояние между элементами, к которым прикрепляются панели, вдвое (не более 3 м).

Как резать и крепить сэндвич панели — нюансы и особенности монтажа

При этом панели длиннее 8 м не рекомендуются. Методика практически та же самая. Обычно такой способ монтажа применяется для небольших зданий с целью зрительного увеличения высоты. Особенностью является то, что между рядами следует обустраивать термокомпенсационные швы (в пределах 2 см).

Запрещается стыковку панелей производить ударами. Для этого надо использовать прижимные устройства.

Особенности установки

1. Элементы крепления (шайбы, болты) должны быть из нержавеющего металла.

2. Для разрезания или сверления запрещается применение инструмента, вызывающих сильный нагрев поверхности.

3. Подъем панелей на высоту производится с помощью специальных захватов во избежание деформации внешней отделки и основы. Вручную допускается монтировать только небольшие изделия.

4. Требуется контролировать усилия при установке соединительных элементов. Не допускаются вмятины (как и слабая затяжка). Максимальное расстояние между крепежом – 0,5 м.

5. При использовании сэндвич панелей предпочтительна установка окон из пластика. Они обеспечивают наиболее качественный притвор.

Необходимо помнить, что панели устанавливаются как горизонтально, так и вертикально. Однако в любом случае они не могут являться несущими частями конструкции.

При горизонтальном монтаже все панели должны «смотреть» пазом вниз. Невыполнение этого требования приведет к попаданию влаги внутрь, что вызовет порчу утеплительного слоя.

После приобретения изделий они в течение 3 месяцев должны быть смонтированы. Иначе возникнут трудности со снятием защитного покрытия.

Автор: Дмитрий Копань

Статьи по теме:

Деревянные перекрытия

Идеальный микроклимат в доме создает разве что древесина. Способность «дышать» — одно из немногих …

Расчет деревянной лестницы

Архитектура современных частных домов нередко предусматривает наличие лестниц. Они выполняют различные функции: обеспечивают подъем …

Сколько прослужит деревянный дом?

Однозначного ответа на этот вопрос не существует. Хотя бытует мнение, что кирпичные или каменные …

Строительный «бутерброд» или строим быстро: монтаж сэндвич-панелей

Главная / Блог / Обслуживание и ремонт сэндвич-панелей

Обслуживание и ремонт сэндвич-панелей

Использованием сэндвич-панелей для строительства быстровозводимых зданий сегодня уже никого не удивишь. Растет число построенных из этого удивительного материала сооружений разного назначения. Особенно популярен строительный материал среди бизнесменов. Аккуратные, возведенные в кратчайшие сроки сервисные центры, автомойки, склады, павильоны, магазины, ангары не требуют особого вложения капитала и очень быстро начинают приносить прибыль.

Производители установили срок эксплуатации сэндвич-панелей более 25 лет, если будут соблюдены технологии монтажа и правила эксплуатации сооружения. Много это или мало? Мы смело утверждаем, что эксплуатация зданий из сэндвич-панелей может быть минимум в 2 раза больше, если обеспечить качественное обслуживание и ремонт конструкции.

Обслуживание

Влияние внешней среды на строение может привести к повреждениям как верхнего слоя, так и утеплителя.

Как крепить сэндвич панели? Советы от специалистов

Избежать сложных повреждений поможет периодическое исследование состояния сэндвич-панелей. Сделать это можно самостоятельно способом простукивания поверхности изделий. Это самый простой метод диагностики и применять его нужно в самых уязвимых местах строения.

После обнаружения места повреждения нужно уточнить его границы, чтобы иметь возможность правильно определить объем и тип ремонтных работ. Иногда под незначительным поверхностным повреждением могут скрываться серьезные проблемы с внутренним слоем. В этом случае простой ремонт может не дать желаемого эффекта и потребуется замена поврежденного листа.

Ключевые этапы ремонта

Легкий ремонт сэндвич-панелей отличается небольшим объемом работ без каких-либо нарушений целостной структуры объекта.

При обширных повреждения возникает необходимость в частичной замене определенных элементов конструкции, это уже сложный ремонт. Чтобы выполнить его качественно понадобятся точно такие же материалы, которые были использованы для изготовления сэндвич-панели. Сделать такую замену не всегда представляется возможным.  Подбирая материал для ремонта, следует учитывать технические характеристики ремонтируемой конструкции.

Совет! Перед заменой желательно протестировать подобранный материал на совместимость с материалом панели. Делать это лучше всего вне объекта.

При масштабных повреждениях эксплуатируемых сэндвич-панелей требуется использование специального оборудования. В этом случае панель демонтируют и отправляют на реставрацию в специальные цеха, занимающиеся ремонтом сэндвич-панелей. Если нет возможности проведения масштабного ремонта, осуществляют временный ремонт. На поврежденную панель накладывают пояс или скобы, чтобы предотвратить дальнейшее разрушение и подготовиться к серьезной реставрации.

Завершив ремонт, делают ультразвуковое исследование панели, чтобы определить качество и надежность замены поврежденного элемента или проведения реставрации.

Возможные повреждения сэндвич-панелей

Причиной повреждения сэндвич-панелей в основном является высокоскоростное или низкоскоростное внешнее воздействие. Особой характерностью сэндвич-панелей является то что энергия в них равномерно расположена по всей площади. При повреждении панели распределение энергии тоже нарушается, что приводит к распространению повреждения на большую область конструкции. Под небольшой вмятиной или маленькой трещиной внутри панели происходят сильные изменения.

ЧИТАЙТЕ ЕЩЕ: Как правильно выбрать сэндвичные панели

Не всегда повреждение разрушает структурную целостность. Необходимо просто восстановить внешний вид панели.

Ответим на Ваши вопросы +7 (495) 763-60-71

Виды ремонта

Косметический ремонт

Если во время проверки было обнаружено повреждение верхних защитных слоев профиля, делается косметический ремонт. Для этого используются защитные полимерные составы. Сэндвич-панель остается прежней, но изменяется ее внешний вид.

Временный ремонт

При обнаружении незначительных площадей повреждений без разрушения целостности панели и изменения ее механических свойств осуществляется временный ремонт. Оставлять без внимания конструкцию нельзя. Под воздействием природных факторов повреждение может расшириться и распространиться на большую площадь. Химические реагенты, вода разрушат конструкцию намного быстрее.

Временный ремонт не требует больших затрат и является промежуточной мерой к дальнейшему капитальному ремонту. До начала реконструкции панели необходимо периодически проверять состояние конструкции.

Структурный ремонт

Самый сложный и трудоемкий процесс ожидает вас при обнаруженном расслаивании панели, изменений в структурной целостности используемого утеплителя. Необходимо как можно быстрее восстановить стартовые механические свойства сэндвич-панели. Если для строительства использовались панели с сердечником из минеральной ваты, замену утеплителя проводить на идентичный материал.

Преимущества и недостатки всех типов ремонта

Структурный ремонт направлен на восстановление целостности панели и ее технических характеристик после замены теплоизоляционного материала и укрепления всей конструкции. Во время ремонта новый утеплитель нужно качественно соединить с остальными элементами сэндвич-панели. Сегодня используется два типа ремонта по замене утеплителя:

  1. Ремонт участка. Толщину панели восстанавливают за счет крепления нового материала прямо на поверхность конструкции. Для проведения работ не требуется особой подготовки, а сам процесс ремонта не занимает много времени. Недостатком этого вида ремонта является изменение общей толщины и веса эксплуатируемой панели. Для крепления утеплителя нужно очень аккуратно и точно подготовить поверхность места крепления нового материала.
  2. Заплатка на изгиб панели. Повреждение изгиба панели устраняется с помощью накладывания заплатки и качественным покрытием прилегающей области специальным материалом для идеальной стыковки заплатки с конструкцией. Основное требование — поверхность панели и заплатка должны быть в одной плоскости. Такой тип ремонта хорошо тем, что общая новая толщина незначительно отличается от размера оригинальной панели. Форма заплатки повторяет изгиб, что позволяет сэндвич-панели сохранить свой внешний вид и стать прочнее. По выполнению это трудоемкий процесс, для выполнения которого необходимо обладать специальными знаниями и иметь навыки ремонта сэндвич-панелей.

Своевременное обслуживание и диагностика повреждений поможет продлить сроки эксплуатации сэндвич-панелей даже при неоднократном их демонтаже и монтаже. Если у вас возникают вопросы по эксплуатации и ремонту сэндвич-панелей, обращайтесь к консультантам компании ВРК1.

НАШИ УСЛУГИ:

Главная / Блог / Как я установил сэндвич-панели своими руками

Как я установил сэндвич-панели своими руками

Совсем недавно нашей семье удалось приобрести хороший участок земли. На семейном совете приняли решение не строить большой дом, а использовать землю для выращивания ягод, овощей и фруктов. Для хранения заготовок и временного пребывания на дачном участке решили построить комфортный домик из сэндвич-панелей своими руками. Что так привлекло наше внимание в этом строительном материале? Это скорость возведения сооружения, возможность сэкономить финансы на закладке прочного фундамента и найме бригады профессионалов.

Знакомые порекомендовали обратиться в компанию ВРК1, где мы получили подробную консультацию и рекомендации по самостоятельному строительству дачного домика и выбору подходящего строительного материала. По нашему запросу был разработан проект с учетом пожеланий всех членов семьи.

Для наружных стен использовались сэндвич-панели из металлического профиля с наружной стороны и ОСП плиты с внутренней стороны. Для внутренних перегородок применяли панели из ОСП плит толщиной в 124 мм. В качестве утеплителя была выбрана минеральная вата. Толщина внешних стен 224 мм. Для крыши выбрали панели из профлиста с обеих сторон. Очень скоро на нашем участке появились качественно упакованные панели и элементы каркаса. Настало время начать монтаж сэндвич-панелей своими руками

ЧИТАЙТЕ ЕЩЕ: Установка кровли из профнастила своими руками

Стартуем

На помощь я пригласил своих лучших друзей. Так работать веселей и быстрей. До момента доставки панелей на площадку мы успели подготовить фундамент согласно разработанному проекту. Кроме ленточного малозаглубленного фундамента на участке появился временный санузел, бытовка, колодец с питьевой водой.

При закладке фундамента были сразу проложены канализационные и водопроводные трубы. Домик хоть и небольшой, но со всеми удобствами на случай необходимости задержаться на даче на несколько дней. Проведение всех работ тщательно сверяли с проектом, который разрабатывался с учетом установки деревянного каркаса. Фундамент возвышался над уровнем грунта на 30 см.

Сверху уложили слой гидроизоляции, а на него обвязочный брус сечением 150 на 250 мм. К основанию брус крепили анкерами.

Пол и потолочное перекрытие

Прежде чем решиться на самостоятельное строительство пришлось прочитать много материала и просмотреть большое количество видео о том, как установить сэндвич-панели правильно на каждом этапе строительства.

Для установки пола в качестве лагов и балок-шипов использовали деревянные брусья.

Монтаж кровельных сэндвич панелей технология

Лаги сечением 50х200 мм укладывали в специальный паз-врубку обвязочного бруса на фундаменте. Для пола у нас была панель толщиной в 224 мм. Укладку панелей начинали с угла в ряд. Монтажной пеной заполняли паз и надевали на балку-шип. Хорошо прижимали, а потом фиксировали саморезами через каждые 150 мм. Работа несложная и интересная.

Стены

Установка стен дома началась с укладки лежня. С учетом размеров наших панелей мы использовали для направляющей доску размером в 50х200 мм. Лежень монтировали на обвязочный брус строго горизонтально и крепили саморезами через 350 мм отступая от края 10 мм.

Важно! Каждый этап работ проверять с проектом, что поможет избежать ошибок и точно следовать плану работ.

Первые сэндвич-панели стеновые своими руками начали устанавливать с угла.

  1. Запенили нижний паз и надели на лежень. То же сделали со второй угловой панелью. Произвели выравнивание в вертикальных и горизонтальной плоскости. для крепления сэндвич-панелей к лежню использовали саморезы длиной в 35 мм через каждые 150 мм.
  2. Панели между собой соединили с помощью квадратной доски. Все стыки запенивали. Для крепления по вертикали использовали саморезы длиной в 220 мм.
  3. Между панелями обязательно вставляли брус сечением 50х200 мм. Все остальные панели устанавливаются быстро и легко. Работать понравилось даже подумываем организовать бригаду.
  4. После того как полностью установили все стены, приступили к укладке обвязочного бруса в верхний паз сэндвич-панелей. Для этого паз заполняли пеной и крепили саморезами с двух сторон. Размер бруса для верхней обвязки 150х200 мм.

Поскольку мы заказывали проект в компании ВРК1 панели приехали на площадку с уже вырезанными под двери и окна проемами. На брус верхней обвязки прикрепили балки перекрытия с помощью кронштейнов.

Крыша из сэндвич-панелей

По проекту у нас крыша двускатная с упором стропил на мауэрлат. Мы не совсем были уверены, что знаем, как монтировать сэндвич-панели на крышу. Главная наша задача была, это не повредить полимерную поверхность кровельных элементов.

ЧИТАЙТЕ ЕЩЕ: Как выбрать подходящие сэндвич-панели

Установили стропила с учетом размеров панелей. Домик наш небольшой и, мы заказали изготовление кровельных панелей по размеру скатов. Это значительно облегчило монтаж. Посередине стропил установили распорные поперечины, чтобы осуществить более надежное крепление кровельных элементов. Наш дачный домик начал привлекать внимание соседей. Работы продвигались быстро без разного рода строительного мусора и пыли. Мы втроем проделали большой объем работ за короткий период.

Наш дом уже был практически готов. Для подачи сэндвич-панелей наверх взяли в аренду кран. Никаких особых сложностей с монтажом панелей не было. Крепление кровельных элементов к стропилам то же делали с помощью саморезов. Между панелями ставили уплотнители. Советуем обратить особое внимание на монтаж доборных элементов сэндвич-панелей. Они нужны практически на каждом этапе строительства. Без доборных элементов ваш дом не будет выглядеть привлекательно и надежно. Все элементы продаются в комплекте с сэндвич-панелями.

Домик получился аккуратный с идеально ровными стенами и крышей. После установки окон и дверей сняли защитную пленку с фасада. Внутри помещений отделка не заняла много времени и финансов. Теперь мы знаем, как крепить сэндвич-панели на всех этапах возведения дома. Помогли нам в этом компетентные специалисты компании ВРК1, к которым мы обращались за помощью во время строительства. Они могут профессионально установить сэнвич-панели.

astgift.ru

технология проведения работ, необходимые инструменты, фото и видео инструкция

Монтаж сэндвич-панелей характеризуется быстротой и простотой выполнения даже своими руками. Сэндвич-панель представляет собой строительный материал, в состав которого входят два листа жесткого материала и теплоизоляционный слой между ними. Жесткие листы могут быть изготовлены из металла, пластика, древесного волокна или магнезита. В роли утеплителя могут быть минеральная вата, пенополиуретан, пенополистирол, стекловолокно и др. Если в качестве утеплителя выбран пенополиуретан, дымоход через стену из такого материала выводить категорически нельзя, так как материал легковоспламеняющийся.

Сэндвич-панель представляет собой 2 листа из жесткого материала и утеплитель между ними

На сегодняшний день такие панели широко применяются в строительстве. Связано это с их достоинствами:

  • монтаж сэндвич-панелей обеспечивает хорошую теплоизоляцию;
  • установка занимает очень мало времени;
  • безопасный для человека материал;
  • легкость транспортировки;
  • не создают избыточной нагрузки на фундамент;
  • обеспечивают дополнительную звукоизоляцию;
  • не подвержены влиянию плесени и грибка;
  • имеют достаточно низкую стоимость.

Конечно, не обходится и без недостатков, например:

  • не способны выдерживать значительную дополнительную нагрузку;
  • их легко поцарапать;
  • существует вероятность замерзания, если монтаж сэндвич-панелей выполнен не по правилам;
  • со временем панели способны усыхать, что влечет за собой увеличение зазоров между ними.

Можно выполнить замер, а через некоторое время сравнить — тогда результат будет более заметен.

Кроме варианта классических панелей, существуют еще и плиты, собираемые поэлементно. От обыкновенных их отличает то, что сборка и установка происходит прямо на объекте. Такая разновидность считается более экономичной, но монтаж этих панелей трудоемкий.

Подготовка к установке

Прочность строения во многом зависит от того, насколько качественно произведена установка сэндвич-панели своими руками. В связи с этим рекомендуется ответственно подойти к выбору инструмента, материалов и крепежей. Если сэндвич-панели своими руками устанавливаются впервые, а необходимых знаний и опыта в данном виде работ нет, лучше обратиться за помощью к специалистам.

Для выполнения монтажа понадобится следующий набор инструментов:

  • шуруповерт;
  • дрель;
  • пила с мелкими зубцами;
  • строительный уровень;
  • отвес;
  • механизм для подъема;
  • устройство для прижатия.

Чаще всего сэндвич-панели своими руками монтируются в качестве покрытия крыши и стен. Эти виды работ имеют определенные отличия и тонкости. Производить установку панелей принято как вертикально, так и горизонтально.

В случаях, когда есть необходимость вывести дымоход через стену, в панели необходимо вырезать отверстие по размеру. Если панель утеплена базальтовым волокном, укладывать дополнительную негорючую прослойку необязательно, поэтому отверстие вырезается строго по размеру. Место стыковки следует уплотнить с помощью гидроизоляции и закрыть листовым металлом или фасонным элементом.

Горизонтальная установка

Первым делом готовится основание для крепежа нижней панели. Для этого прикрепляется горизонтальная направляющая к цоколю. Если покрытие бетонное, принято использовать анкеры, которые имеют шаг 5-6 см. В случае с деревянным брусом рекомендуется пользоваться саморезами, шаг составляет 5 см. Чтобы упростить задачу, лучше предварительно проделать отверстия в направляющих. Настоятельно рекомендуется использовать уровень для установки направляющих, чтобы не установить сэндвичи криво.

Теперь пора подготовить изоляцию, которая будет установлена между фундаментом и панелью. Для этого может быть использована полоса минеральной ваты шириной 2 см. Как вариант возможна ее укладка в паз панели или же раскатка на фундаменте.

Для бетонных или деревянных каркасов необходимо предварительно засверлить панели в местах крепежа.

Следующим шагом является монтаж уплотнительной самоклеящейся ленты на всей высоте колонн каркаса. Крепление производится посередине по следующему принципу: 1 штука на промежуточные опоры и по 2 — на узловые.

Горизонтальная установка сэндвич-панелей

С помощью специального подъемного механизма панель следует расположить на направляющих так, чтобы изоляция была придавлена весом сэндвича. Теперь следует струбцинами прижать панель к колоннам. Важно в этот момент контролировать, чтобы покрытие плиты оставалось целым, и не пережать его. Затем нужно проверить установленную панель по горизонтали.

Монтаж стеновых панелей: вертикальная установка

Когда панель зафиксирована, необходимо выполнить следующее:

  • если каркас из металла, то прикрепление к колоннам осуществляется с помощью саморезов, предварительно сверлить их не нужно;
  • деревянный каркас подразумевает то же самое действие, только производится предварительное засверливание;
  • для бетонного варианта применяются специальные дюбели или саморезы для бетона, каркас сверлится с зафиксированным на нем сэндвиче.

Установка крепежей производится не менее, чем в 30 мм от края изделия, обычно по 2 штуки на одну колонну, шаг составляет 9-12 см в ширину плиты.

Похожим образом производится установка стеновых панелей на первом и следующих уровнях. В соединительных узлах соседних секций для уплотнения используется лента или минеральная вата.

Инструкция по вертикальной установке аналогична горизонтальной, необходимо лишь удостовериться в обеспечении надежного усилия стыковки смежных панелей.

Это сложно обеспечить, когда плиты достаточно больших размеров и много весят. В таком случае принято использовать прижимные устройства. Иными методами, например, ударными, производить стыковку запрещается.

Первым делом на цоколь конструкции монтируются поддерживающие элементы. Затем происходит проверка отвесом и на цоколь устанавливается плита, а потом прижимается к прогонам. Следующим шагом является закрепление с помощью саморезов. Если были выбраны прогоны из металла, на них должная быть нанесена самоклеющаяся лента.

Как можно заметить, сложность монтажа таких панелей всецело зависит от типа конструкции и габаритов самой плиты. В целом же каких-либо особых навыков для данной работы не требуется, важно строго придерживаться инструкции и советов мастеров.

postroystenu.ru

Рекомендации по монтажу сэндвич-панелей: особенности и технология монтажа

Разрешающим фактором для начала монтажа конструкций из сэндвич-панелей является наличие проектно-монтажной документации, которая включает в себя следующие нормативные акты:

  1. Схема раскладки элементов. В схеме должна быть отображена классификация и тип сэндвич-панелей (кровельные и стеновые), их количество, а также размерные характеристики и тип профилирования. Кроме этого указывается производитель, чья продукция используется на данном объекте.
  2. Общее описание метода, применяемого для крепления стеновых и кровельных элементов к несущим конструкциям, количество крепежных элементов и соединений.
  3. Детальное описание с подробными схемами наиболее важных монтажных узлов с указанием особенностей выполнения этого монтажного узла.
  4. Чертежи и схемы со спецификой монтажа дополнительных элементов отделки, а также архитектурных форм.
  5. Смета с расчетным расходом гидроизоляции и уплотнительных элементов.
  6. Руководство и схемы по монтажу панелей.
  7. Руководство по ТБ при выполнении монтажа сэндвич-панелей.

Разработкой необходимой для осуществления монтажа сэндвич-панелей документации должны заниматься только специализированные организации, имеющие опыт подобных расчетов. Непосредственно монтаж панелей проводится специалистами с необходимой квалификацией и опытом монтажа быстровозводимых конструкций.

При разработке проекта и расчете необходимых характеристик панелей учитываются погодные особенности региона: длительность и величина снеговой нагрузки, интенсивность и направление ветра, средние температурные и влажностные значения, так как погодные условия влияют на прочность и долговечность панелей.

Важно! После утверждения проекта и получения сэндвич-панелей, необходимо убедиться в соответствии поставленных изделий  проектной документации, а также проверить ровность и плоскость несущего каркаса.

При обнаружении отклонений в плоскости несущих поверхностей, их необходимо устранить при помощи дополнительных каркасных элементов. Если прямолинейность каркаса не будет выдержана, это негативно скажется скорости монтажного процесса и общем качестве сборки. Также нужно провести обследование металлических несущих элементов, а при необходимости выполнить восстановление их антикоррозионного покрытия.Еще один аспект, подлежащий проверке и тщательному контролю –соответствие размеров и ровность цоколя.

Во время монтажа торцы панелей очищаются от загрязнений, в том числе, возможных, при этом необходимо следить, чтобы они не подвергались увлажнению. Герметизация стыковочных соединений выполняется сразу после фиксации панелей.

Как поднимать панельные элементы

При подъемных работах применяются 3 различных вида грузоподъемных механизмов:

  1. Для вертикального подъема панелей необходим механический захват. Для его установки в панели просверливаются отверстия, в которые затем вставляются штифты.
  2. Механические захваты, вставляемые в замок панели. Этот способ подходит для горизонтального подъема панелей.
  3. Специальные вакуумные монтажные присоски. Этот вариант подъемного приспособления подходят для любого варианта монтажа.

Поднимать панели из лежачего положения запрещено, так как при подъеме они могут деформироваться, после чего замки перестанут совпадать. Перед тем, как устанавливать на панель подъемный механизм, она вручную устанавливается на специальные прокладки, которые помещаются под замок и препятствуют его деформации.

Важно! Панели стыкуются в строгой вертикальной плоскости, так как при соединении даже под небольшим углом возрастает риск деформации замковых пазов.

Отверстия, остающиеся после подъема панелей вертикальным методом, закрывают фасонными элементами или используют для установки крепежа.

Если монтаж производится горизонтально, рекомендуется использование двух захватов. Их располагают по оба края замка, что позволяет избежать механических повреждений и деформации пазов и самой панели.

При использовании вакуумных присосок на месте их расположения необходимо снять защитную пленку, чтобы обеспечить максимальное сцепление с металлической поверхностью.

Чтобы исключить обрушение панели во время ее подъема, применяются страховочные текстильные ремни. Они обхватывают панель снизу и при обрыве захвата удерживают ее. Страховка снимается непосредственно перед установкой панели на ее место: в этот момент элемент удерживается лишь подъемным приспособлением.

Резка и сверление панелей во время монтажа

Если во время монтажа возникает необходимость разрезать сэндвич-панель, используют исключительно холодный метод: циркуляционная пила, электролобзик. Для резки элементов запрещается использовать газовые резаки, шлифмашины и другие способы и приспособления, вызывающие нагрев и повреждение металлической части панели, так как это вызывает разрушение антикоррозионного покрытия.

Для выполнения небольшого реза целесообразно использовать ножницы по металлу: электрические или ручные. В этом случае металлические листы, представляющие обшивку панели, разрезаются по очереди.

Чтобы исключить повреждение антикоррозионного покрытия, металлическая стружка удаляется сразу после выполнения реза или просверливания отверстия.

Маркировка на панели наносится краской или маркером: использовать острые предметы и специально царапать обшивку запрещено!

Выполнение крепления

Сэндвич-панели к опорной конструкции крепятся насквозь при помощи подходящих метизов. Необходимый инструмент: дрель и шуруповерт. К стальным и деревянным несущим элементам панели крепятся самонарезающими крепежными элементами с пресс-шайбой. К бетонным основаниям крепление осуществляется с предварительным просверливанием отверстия и установкой в него дюбеля, а фиксация осуществляется саморезами.

Если в качестве метизов используются саморезы из закаленной стали, то под головку самореза необходимо подкладывать шайбу с эластичным уплотнителем.

При выборе метизов учитывается не только материал несущей конструкции, но и толщина панели.

Обратите внимание! Минимальное расстояние от края панели и точки крепления составляет 50 мм!

Еще один важный момент: все метизы должны быть вкручены строго под углом в 90° относительно лицевой части панели. Даже незначительное отклонение при вкручивании самореза считается браком: такая точка фиксация должна быть переделана.

Кроме этого, индикатором правильности выполнения крепления служит уплотняющая шайба: она должна плотно прилегать к поверхности, но не быть вогнутой. На рисунке приведены примеры правильной и неправильной посадки саморезов.

правильная посадка саморезов

Перед тем, как начать монтаж и фиксацию панелей, с замков и точек фиксации снимается защитная пленка. Полное удаление пленки производится после окончания монтажа.

Расчет количества крепежных элементов

Необходимое количество точек крепления и крепежных элементов определяется проектом. При этом учитываются следующие факторы:

  • Ветровые нагрузки, зависящие от региона и высоты строения.
  • Тип и назначение объекта.
  • Расположение сэндвич-панели: кровля или фасад, крайний ряд или элемент расположен в середине обшивки здания.
  • Цвет лицевой обшивки панелей.

В таблице ниже приведены расчетные данные и схема расположения саморезов для монтажа сэндвич-панелей с утеплителем из минваты толщиной 120 мм при возведении зданий высотой до 10 м в московском регионе, который относится к 1 группе по ветровым нагрузкам.

Схема расположения шурупов

Обратите внимание! В рассматриваемом примере панели монтируются горизонтально и используются как однопролетные балки. Если количество пролетов будет увеличено, то необходимое количество точек крепления для панелей той же длины будет другим. Поэтому расчет количества креплений для каждого проекта производится индивидуально.

Опорные конструкции

Один из важнейших аспектов правильного и качественного монтажа сэндвич-панелей – ровность опорных конструкций, которые должны находиться в одной плоскости. Максимальное расстояние между опорами для панелей определяется проектом. При расчете количества опор для панелей учитываются следующие аспекты:

  • Вес, тип и толщина панелей.
  • Ветровая нагрузка на стеновые элементы.
  • Снеговая нагрузка на кровельные панели.
  • Тип возводимого строения.
  • Количество пролетов.
  • Цвет панелей.

Кроме количества опор, рассчитывается их ширина, которая зависит от материала изготовления. В таблице приведены минимальные значения ширины для различных опор под сэндвич-панели.

Размеры ширины опор для крепления сэндвич-панелей

Вне зависимости от материала опор, перед монтажом панелей на них наклеивается уплотнительная лента толщиной 2–4 мм на самоклеющейся основе.


kraftspan.com

Сэндвич панели-правильная и простая технология монтажа

 В настоящее время при возведении объектов самого различного хозяйственного предназначения широкой популярностью пользуются материалы, называемые сэндвич-панелями. Что представляет собой традиционная сэндвич-панель? Сэндвич-панель – это своеобразная плита, имеющий трехслойную структуру. Как правило, два внешних слоя этой плиты являются жесткими материалами, а прослойка между ними представляет собой утеплитель.

Сэндвич-панели характеризуются превосходными свойствами звуко- и теплоизоляции, они обладают высокой устойчивостью к возгоранию, создают надежный барьер для проникновения влаги, обладают высокими антикоррозийными характеристиками, просты в монтаже и не требуют в ходе последующей эксплуатации дорогостоящего ухода. Строения на основе сэндвич панелей возводятся в кратчайшие сроки. Все эти характеристики обеспечивают материалу всеобщую востребованность.

Технология монтажа конструкций на основе сэндвич-панелей проста и максимально доступна. Она не требует применения каких-либо особенных строительных навыков и использования сложных строительных приспособлений или специализированного инструмента. Однако, для того чтобы здание на основе этого материала служило своим хозяевам верой и правдой в течение достаточно продолжительного времени, исчисляемого десятками лет, необходимо неукоснительно выполнять все тонкости технологии монтажа сэндвич-панелей.

Подъем сэндвич панели

Что необходимо выполнить до начала монтажа?

Перед тем как приступить к выполнению монтажных работ, необходимо самым внимательным образом изучить проектную и монтажную документацию. Как правило, подобная документация содержит исчерпывающую информацию о функциональном предназначении панелей (кровельные, стеновые и т.п.), а также способах их монтажа. Кроме этих данных, техническая документация содержит сведения о технических характеристиках материала. Здесь указан тип панелей, размеры панелей, разновидность профиля, варианты крепления к опорным конструкциям, а также сертификаты качества и соответствия тем или иным стандартам.

В технической документации указан рекомендуемый тип и количество соединительных элементов в узлах крепления и местах примыкания. Также должны быть приведены спецификации архитектурных, фасонных и отделочных элементов. Подобная информация представлена в виде чертежей. Кроме прочего, техническая документация должна содержать информацию о количестве необходимых материалов для обустройства надежной гидро- и теплоизоляции.

И, конечно же, техническая документация должна содержать в себе схемы монтажа отдельных сэндвич-панелей, рекомендации по их установке, а также меры безопасности, которые необходимо организовать и выполнять в ходе выполнения монтажных работ.

разрез панели сэндвич

Ключевые моменты при выполнении монтажных работ

Для достижения высокого качества в ходе выполнения монтажных работ следует уделить повышенное внимание выполнению следующих требований:

– Перед началом монтажных работ следует убрать с территории стройплощадки имеющийся на ней строительный мусор, а также прочие предметы, которые не будут востребованы при монтаже. Площадь строительной площадки необходимо выровнять.

– Перед началом монтажа необходимо осмотреть используемые панели на предмет отсутствия на их поверхности повреждений и коррозии. Также, необходимо осмотреть металлический каркас, на котором будут установлены панели. Он тоже должен быть лишен указанных выше повреждений. Если для монтажа используется каркас из дерева, его необходимо обработать специальным антисептическим составом, предохраняющим древесину от гниения. Для защиты дерева от повреждений насекомых его поверхность покрывают инсектицидами.

– Проверьте размеры используемых панелей на предмет соответствия данных, приведенных в спецификации.

– Используйте доборные элементы, изготовленные тем же производителем, который является изготовителем панелей.

– В случае возникновения необходимости разрезания панелей необходимо использовать только дисковую пилу по металлу или электрический лобзик. Использование для резки сэндвич-панелей любой разновидности газопламенной аппаратуры категорически запрещается!

– Используемое оборудование следует закреплять к дополнительным подвесным конструкциям, но не к монтируемым панелям.

– С целью очистки поверхности сэндвич-панелей от различного рода загрязнений не следует использовать щелочи, кислоты, а также абразивные вещества.

– Запрещается снимать защитную пленку с поверхности материала как при очень низкой, так и при очень высокой температуре окружающей среды. На поверхность пленки не должны попадать прямые солнечные лучи. Пленка не должна быть подвержена воздействию растворителей. Защитную пленку с поверхности сэндвич-панелей разрешается снять только по истечении 10 дней с момента завершения монтажных работ.

– Запрещается размещать на поверхности панели какие-либо посторонние предметы, так как они могут повредить антикоррозийное защитное покрытие на основе полимеров.

– Запрещается перемещение людей и передвижение прочих объектов по поверхности сэндвич-панелей.

Технология монтажа панелей

Узел панели

Технология устройства узла панели

Спецификация на сэндвич

Особенности подъема панелей на высоту

Для подъема панелей на высоту следует использовать вакуумные подъемники. В том случае, если подъем транспортного пакета будет осуществляться с применением грузоподъемного крана, необходимо использовать исключительно мягкие стропы в совокупности с деревянными брусками-распорками, имеющими длину не менее 1,2 метра. Подобные распорки выполняют функцию защиты замковых элементов панелей от вероятного повреждения при соприкосновении со стропами.

Используемые бруски необходимо располагать равномерно под и над транспортируемым пакетом. Ни в коем случае не следует допускать возможности захвата стропами тела самого пакета. Чтобы исключить деформацию замковых элементов, не разрешается стыковать под углом отдельные панели, а также поднимать их непосредственно с паллеты. Отдельные панели необходимо стыковать между собой только в вертикальном положении. Монтажные работы необходимо выполнять с максимальной осторожностью, не допуская повреждений покрытия. Не забывайте, что в случае повреждения покрытия значительно ухудшаются антикоррозийные характеристики материала, а также снижается продолжительность его срока службы.

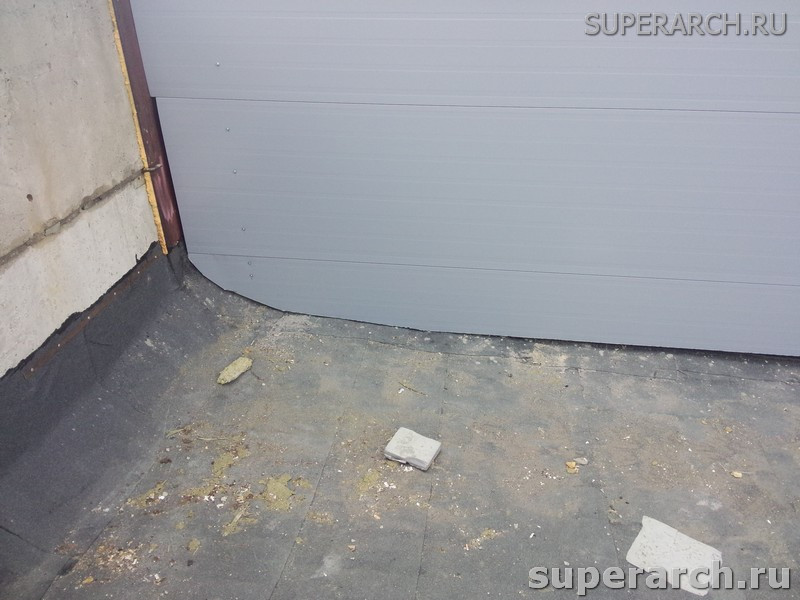

Фасад из сэндвич панелей

Разрезание панелей

Перед началом операции, связанной с резкой панелей, необходимо с помощью строительного уровня проверить соответствие линий разметки строго горизонтальному положению. После того как соответствующая проверка горизонтальности выполнена, и ее результат можно считать удовлетворительным, специалист должен приступить к процессу разрезания. В первую очередь следует разрезать металлический слой, в след за ним – слой утеплителя.

Необходимо учитывать, что покрытие сэндвич-панелей достаточно своеобразно реагирует на любые повышения температуры. В случае перегрева, поверхность металлического листа теряет свою способность противостоять губительному воздействию коррозии. В этой связи использовать плазменную резку и шлифовальные машины при резке панелей категорически запрещается.

В том случае, если объем разрезаемого материала невелик, допускается использование электрических ножниц по металлу. В этом случае посредством электрических ножниц металлическая обшивка панелей разрезается по отдельности. По окончании каждой операции, связанной с разрезанием или сверлением материла, необходимо тщательным образом убирать с его поверхности образовавшуюся стружку. Также, от стружки следует очищать поверхность замков панелей. Выполнять маркировку поверхности панелей допускается исключительно маркером или прочими незаостренными предметами.

Процесс монтажа сэндвич панелей

Варианты крепления панелей

Так как опорные конструкции могут быть изготовлены на основе самых разнообразных материалов, крепления панелей необходимо выбирать исходя из особенностей конструкции, ее толщины и типа. Наиболее распространено крепление посредством саморезов. Для выбора длины саморезов учитывают толщину каркаса, толщину тела панели, величину бура самореза, после чего к полученной сумме добавляют дополнительно 5 мм, компенсирующих толщину используемой шайбы. Для того чтобы не повредить поверхность панели, используют исключительно резиновые шайбы под саморезы. Использование резиновых шайб исключает вероятность повреждения покрытия панели головкой металлического самореза в ходе вкручивания, а также обеспечивает высокую герметичность в местах соединений. Доборные элементы закрепляют посредством специально предназначенных для этой цели заклепок или же саморезами небольшой длины.

В случае использования для закрутки саморезов шуруповерта, необходимо отрегулировать величину момента затяжки. Это исключит вероятность деформирования и последующего выхода из строя резиновой шайбы. Вкручиваемый саморез должен проникать в тело панели только под углом 90°, он не должен деформировать шайбу или прижимать ее к телу панели слишком сильно.

Для того чтобы осуществить правильный расчет количества саморезов, необходимо принимать во внимание особенности расположения панели, тип объекта и ветровую нагрузку на его поверхности.

Как правило, панели, имеющие длину свыше 6 метров, крепят посредством 8 шурупов. Для крепления панели длиной 6 метров потребуется 6 шурупов. Панель длиной 4 метра крепят 4-я шурупами.

Сэндвич панели

Требования к несущей конструкции

Длину пролетов, расположенных между соседними местами крепления сэндвич-панелей, необходимо рассчитывать с учетом собственной толщины панелей. К примеру, если ветровая нагрузка составляет 45 кг/м, для панелей, имеющих толщину 150 мм, величина длины пролет не должна превышать 7 метров. Таким образом, для панелей с толщиной 120 мм – 6, 25м, 100 мм – 6 м, 80 мм – 5 м, 50 мм – 4 м.

Самым лучшим вариантом считается система крепления в один пролет. Однако, это возможно только в тех случаях, когда позволяет длина самого пролета. Конструкции подобного рода характеризуются высокой степенью надежности. В том случае, когда ветровая нагрузка превышает указанные выше величины, следует устанавливать дополнительные крепежные элементы.

Сэндвич панель

Порядок выполнения монтажных работ

Последовательность выполнения монтажных работ полностью зависит от вида конструкции, является она вертикальной или горизонтальной. В случае вертикальной конструкции, монтаж начинают со стороны угла, от той панели, которая будет первой со стороны стыка. Если конструкция горизонтальная, монтаж необходимо начинать с цокольного ряда, после его завершения нужно переходить к следующему ряду. Комбинировать последовательность, регламентируемую этими методами, комбинировать нельзя, так как можно столкнуться с ситуацией, при которой возникнет отклонение в размерах. Монтаж вертикального или горизонтального ряда заканчивается, при необходимости, доборной панелью. Размеры этой панели подгоняют по месту в ходе разрезания.

Чтобы исключить прямой контакт панели с конструктивными элементами опор, применяют уплотнитель. В качестве уплотнителя используют минеральную вату, монтажную пену, силиконовый герметик или полимерную ленту. Технологический шов при длине панелей менее 4 метров должен иметь длину 1,5 см, для панелей большего размера величина этого показателя должна быть менее 1 см.

При выполнении вертикального монтажа замковые части конструкции необходимо стыковать более плотно.

Панели должны иметь непосредственный контакт с поверхностью утеплителя. С этой целью их прижимают к поверхности утеплителя, используя умеренную силу зажима, дабы избежать их повреждений. Горизонтальный монтаж более прост в исполнении, при его реализации замковые части без проблем стыкуются друг с другом в результате собственного веса. Для герметизации соединений применяют силиконовый герметик, обеспечивая условия отсутствия вероятности вступления герметика с покрытием панели в химическую реакцию.

Для защиты примыканий от воздействий внешнего характера используют доборные элементы в качестве деталей, укрывающих щели. Эти фасонные детали крепят в необходимых местах, обрабатывая их внутреннюю поверхность герметиком. С целью надежного закрепления доборных элементов применяют саморезы и заклепки, устанавливаемые с шагом 300 мм. Заводскую пленку с поверхности доборных элементов снимают до начала выполнения монтажных работ.

Постройка каркасного дома своими руками, этапы Постройка каркасного дома своими руками, этапы Строительство быстровозводимых домов из металлических сэндвич панелей Мокрый фасад-технология монтажа

superarch.ru

Как производится монтаж сэндвич-панелей

2.1. Подготовительные работы.

Прежде чем приступать к сборке сэндвич панелей, необходимо ознакомиться с проектной и монтажной документацией. Эта документация содержит информацию о:



  • спецификации сэндвич панелей (как стеновых, так и кровельных), способах их раскладки. Также указывается тип, длина, толщина, профилирование, количество, производитель;
  • способ их крепления к несущим конструкциям. Должны быть указаны тип, количество, расположение элементов, которые соединяют конструкцию;
  • узлы крепления. Они должны подаваться с детальными чертежами и указаниями по монтажу;
  • спецификации архитектурных, фасонных и отделочных элементов. Эта информация должна быть подана в чертежах;
  • количество потребления гидроизоляционных и уплотнительных материалов. Их количество должно быть точно представлено в ведомости;
  • прилагаются схемы и руководство по монтажу;
  • информация по технике безопасности при монтажных работах.
  •

    За вышеперечисленной документацией необходимо обращаться только в организации с большим опытом проведения таких работ, а также отличной репутацией. Эти же требования относятся и к специалистам по монтажным работам.

    Погодные условия, как немаловажный фактор, обязательно учитываются при работе по изготовлению проекта панелей покрытий и стен. Перепад температуры, ветровая и снеговая нагрузки, влажность, осадки – все эти факторы влияют на прочность панелей быстровозводимых зданий.

    Работы по монтажу сэндвич панелей требуют высокой точности. Отклонения от размеров, указанных в проекте, а также неточности в несущих конструкциях, негативно отобразятся на результатах монтажа. Для устранения неточностей необходимо отрехтовать стеновые ригели (специальными элементами или выступами). Также необходимо проверить поверхности металлического каркаса на отсутствие коррозии.

    Перед тем, как начать монтажные работы, необходимо убрать с поверхности панелей мусор и загрязнения, а также убедиться в ровности поверхностей цоколя и точности размеров.

    Недопустимо увлажнение торцов при монтаже. В этом случае необходима надежная герметизация стыковочных соединений.

    2.2. Как поднимать панели



  • Грузоподъемный механизм поднимает панели используя:



    механический захват, насквозь просверливающий панели (отверстие располагается строго перпендикулярно поверхности облицовки панели)

  • специальные механические захваты, которые крепятся в «замок» панели
  • вакуумные присоски
  •

    Горизонтальный монтаж требует установки сэндвич панелей в вертикальном положении. При этом необходимо использовать прокладки, которые распределяются по всей длине панели и не приводят к деформации замков.

    Чтобы избежать деформации замков, не рекомендуется поднимать панель сразу с паплеты, а также стыковать панели под углом.

    Стыковка панелей должна быть строго вертикальной.

    Также рекомендуют использовать метод с двумя механическими захватами, чтобы исключить любые повреждения.



    Монтаж сэндвич панелей



     Вертикальный монтаж сэндвич панелей подразумевает использование механического захвата, и крепится сквозным сверлением к сэндвич панелям. Впоследствии, эти отверстия можно закрыть фасонными отделочными, или крепежными элементами.

    Для страховки панели при подъеме используют страховочные ремни (стропы).

    При установке панели в проектное положение, ремни можно снять, так как удерживать панель будут механические захваты.

    Но самым оптимальным способом, является траверса с вакуумными присосками. При использовании траверсы удаляется защитная пленка только в том месте, где крепится вакуумный захват.

    2.3. Монтажная резка и сверловка

    Тут подходит только холодная резка (пилы, ножницы) чтобы не допустить перегрев покрытия панели. Металлическое покрытие (при перегреве) может получить коррозию.

    Также, для резки панелей нельзя применять плазменную резку или шлифовальную машину. Эти устройства приводят к большому выделению тепловой энергии и искрообразованию.

    Электрические или ручные ножницы по металлу можно использовать в том случае, если объем работ не очень большой. При этом распиливать обшивку панелей необходимо по отдельности.

    Металлическая стружка удаляется после каждой сверловки или резки. Необходимо, также, очищать от металлической стружки замки панелей.

    Маркировка, которая наносится на поверхность панелей, должна производиться не острым предметом.

    2.4. Крепление сэндвич панелей

    Сэндвич панели представляют несущие элементы ограждения и крепятся к опорной конструкции. Каждая опорная конструкция изготавливается из разных материалов. Это может быть бетон, сталь, дерево. К стальным или деревянным конструкциям в качестве крепления больше всего подойдут самонарезающие шурупы.

    Еще один вариант – саморезы из углеродистой стали с прокладкой шайбы из эластомерного утепляющего материала.

    Тип креплений подбирают в соответствии с типом и толщиной конструкции. При монтаже металлоконструкций необходимо учитывать толщину панели.

    Особого внимания заслуживают резьбовые соединения и их несущая способность. Эта способность зависит от:



  • самореза (его типа)
  • самонарезающегося шурупа
  • диаметра отверстия под саморез и шуруп.
  •

    Между краем панели и саморезом, должно быть расстояние, не меньше 50 мм.



    Расстояние от края панели до самореза должно быть не менее 50 мм.



    Угол, между соединительными компонентами, должен быть равен 90°. Если эти параметры не сохранены – значит, конструкцию можно считать бракованной.

    Для закрепления панели и фасонных элементов, необходимо иметь специальные монтажные инструменты:



  • высокооборотный шуруповерт
  • электродрель
  •

    Шурупы с уплотняющей шайбой ввинчиваются до максимального упора. Чтобы уплотняющая шайба не деформировалась, необходимо установить на шуруповерте величину крутящего момента затяжки шурупа.



    Посадка шурупов при монтаже сэндвич панелей



    Перед креплением панели к стене (бетонной), необходимо просверлить панели и бетонные конструкции. Специальные дюбели, при этом, послужат отличным крепежом.

    При креплении к деревянной стене, сверление также необходимо, но крепежом выступают уже самонарезающие шурупы.

    В случае крепления панелей к стальным конструкциям, в предварительном сверлении используются самонарезающие шурупы. Чтобы избежать предварительного сверления, рекомендуют использовать саморезы (самосверлящие шурупы).

    Перед началом монтажа необходимо удалить лишний утеплитель.

    Защитная пленка удаляется в тех местах, где размещены замки и шурупы. И только перед полным окончанием работ по монтажу, пленка удаляется полностью.

    2.5. Расчет количества шурупов

    Количество шурупов определяется индивидуально. Проектировщик должен учесть:



  • нагрузку и силу ветра (зависит от района и высоты строительства, где будет находиться панель)
  • тип объекта
  • местоположение панели (в зависимости от расположения панели на фасаде или кровле учитывается большая или меньшая нагрузка ветрового воздействия)
  • цвет панелей (металлическое покрытие бывает очень светлого, светлого или темного оттенка)
  •



    Вышеуказанные примеры расположения шурупов подходят для крепления на панелях с утеплителем из минеральной ваты, в зданиях до 10 м и в одном ветровом районе (например, г. Москва и область). Толщина утеплителя из минеральной ваты составляет 120 мм. Панель, в этом случае, служит однопролетной балкой и раскладывается по горизонтальной схеме. Если таких пролетов много, а панели одинаковой длины, то количество шурупов рассчитывается индивидуально.

    2.6. Опорные конструкции

    Опорные конструкции – основа качественного монтажа. Их поверхность должна быть ровной.

    Проектировщик, учитывая все факторы, которые буду приведены ниже, должен рассчитать максимальное расстояние между опорами. Учитывается:



  • максимально точный вес панели
  • нагрузки ветра и снега, соответственно на стеновые и кровельные панели (это зависит от района строительства)
  • тип объекта, который строится
  • количество пролетов (запланированное)
  • цвет панелей
  •

     Как делать монтаж стеновых панелей



    Самоклеющуюся уплотнительную ленту (2-4 мм) необходимо прикрепить к балкам, прогонам, ригелям (наружным поверхностям опорных конструкций).

    2.7. Как делать монтаж стеновых панелей



    Монтаж стеновых панелей



    Монтаж стеновых панелей



    Монтаж стеновых панелей бывает вертикальным и горизонтальным. При горизонтальном монтаже необходимо начинать снизу (от цоколя) и двигаться вверх. Вертикальный монтаж необходимо начинать с угла и той панели, которая будет упираться в стык. Если следовать этим правилам, то отклонения в размерах почти не будет.

    Горизонтально панели укладываются пазом вниз, чтобы вода стекала, а не накапливалась. Это обязательное правило.

    Следует поднять первую панель (при помощи грузоподъемника) и установить ее на предусмотренную проектом опорную цокольную подконструкцию. Затем следует проверить панель на вертикальность, а стену на плоскостность. При необходимости следует выровнять первую панель, ее положение. Именно от точности ее положения будет зависеть правильность всего монтажа.

    С помощью саморезов необходимо зафиксировать панель и опорную конструкцию, сделать расстроповку. При этом не стоит забывать о сохранении целостности панели.

    После того, как осуществлен монтаж нескольких панелей, обязательно, после 3-й панели проверяйте геометрические размеры и вертикальность (соблюдаются ли они).

    2.8. Организация продольного стыка стеновых панелей

    Необходимо очень плотно соединять замки панелей при монтаже. Особенно, если это вертикальный монтаж. При неблагоприятных погодных условиях, в замок рекомендуется закладывать силиконовый герметик (внутренняя сторона стеновой панели).



    Организация продольного стыка стеновых панелей



    Если панели используются, например, для морозильных камер, то герметик нужно закладывать с обеих сторон замка (снаружи и внутри). Для этого используйте плунжерный пистолет, так как герметик выпускается в тубах или картриджах.

    Герметик необходимо закладывать перед установкой каждой сэндвич панели.



    Герметик необходимо закладывать перед установкой каждой сэндвич панели



    Необходимо использовать герметик в тех температурных условиях, которые указал производитель.

    2.9. Как делать поперечный стык стеновых панелей

    При монтаже панелей с пенополистирольным, или минераловатным утеплителем, следует уплотнять швы минеральной ватой. В случае если панель с пенополистирольным утеплителем, то уплотнять стоит монтажной пеной.

    При длине панели до 4 м технологический шов составляет 15 мм. Если панель более 4 м, то, соответственно, и шов не должен быть меньше 20 мм.

    Швы закрывают с помощью специальных или фасонных элементов, они изготавливаются в соответствии с проектом по чертежам.



    монтаж сэндвич панелей



    Фасонные элементы устанавливаются только после окончания монтажных работ, и проводятся снизу вверх, с цокольного отлива и выше.

    В дальнейшем процессе, основным будет такой фактор, как герметичность.

    Нахлест вертикальных фасонных элементов должен быть 50 мм, и распологаться сверху вниз.

    Все наружные фасонные элементы необходимо изнутри обрабатывать герметиком.

    Лучше всего, для крепления фасонных элементов подходят самосверлящие шурупы, или заклепки с шагом в 300 мм.

    Для привлекательного внешнего вида можно использовать цветные колпачки (для элементов крепления).

    Дельный совет – выберите квалифицированного опытного специалиста по жестяным работам и доверьте ему подрезку и подгонку.

    2.10. Как устанавливать кровельные панели

    Кровельные панели устанавливаются с уклоном в 5%.

    Предварительно, на несущих кровельных конструкциях, необходимо сделать вспомогательную площадку.

    Нахлыст между панелями требует особого внимания. Если длина кровельного ската более 12 м, в этом случае монтаж необходимо производить от свеса к коньку (схема прилагается).



    монтаж сэндвич панелей



    Следует поднять первую панель (при помощи грузоподъемника) и установить ее на несущие кровельные конструкции.

    Обязательным условием является правильное расположение и уклон панели. От них зависит качество последующего монтажа.

    Следует прикрепить панель к конструкции саморезами, а после этого выполнить расстроповку. Следите за целостностью панели.

    Герметик наносится на место нахлеста первой панели, следующая панель подрезается в торце. Затем, прикрепите панель к несущим кровельным конструкциям и расстропуйте ее. Далее необходимо соединить (в поперечном стыке) верхнюю панель с нижней. После того, как окончен монтаж панелей в 1 и 2 ряду (рис. 16, б, панели 1, 2, 3, 4, 5, 6)можно приступить к выполнению продольного межпанельного соединения (п. 2.12). Каждую панель (в рабочих перерывах) необходимо закреплять винтами на несущих конструкциях.

    По панелям (после окончания монтажных работ) рекомендуется передвигаться только в специальной обуви. Также необходимо использовать настилы, которые имеют упор на несущие конструкции.

    Грузоподъемники, или другое техническое оборудование нельзя устанавливать на панели. Крепите оборудование к несущим кровельным конструкциям.

    2.11. Организация поперечного стыка кровельных панелей

     По таблице можно выбрать перехлест поперечных стыков панелей.

    Длина нахлестки кровельных сэндвич панелей

    Длина нахлестки кровельных сэндвич панелей

    Обрезаем стальную обшивку снизу у верхней панели в поперечном стыке, приблизительно с величину нахлестки. Удаляем слой утеплителя.

    Наносим на верхнюю стальную обшивку нижней сэндвич панели бутил каучуковый, или силиконовый герметик.

    Крепим панель к каркасу. И только после этого крепим металлическую обшивку верхней панели к нижней саморезами (поз.5).



    Начало монтажа сэндвич-панелей. Нахлест кровельных панелей.



    Рис. Начало монтажа сэндвич-панелей. Нахлест кровельных панелей.

    Рис. Окончание монтажа сэндвич-панелей. Нахлест кровельных панелей.

    2.12. Как сделать продольный стык кровельных панелей

    После того, как панель прикреплена к каркасу и сделан нахлыст, необходимо соединить (механически) продольные стыки в замках.

     Непосредственно перед самым монтажом необходимо заложить силиконовый герметик в паз замка (внутренняя сторона кровельной сэндвич панели).



    Соединение кровельных панелей с высоким гофром



    Рис. Соединение кровельных панелей с высоким гофром

    2.13. Общие правила монтажа и ухода за панелями



  • монтаж сэндвич панелей проводится в любых погодных условиях. При этом соблюдается температурный режим, который указывают производители герметика;
  • панели с минераловатным утеплителем не рекомендуют собирать во время дождя. Влага снижает его несущую способность и ухудшает характеристики по теплозащите;
  • каждая панель обязательно крепится винтами к несущим конструкциям во время перерыва в работе;
  • крепить лестницы, арматуру, промышленные перегородки, другие виды оборудования необходимо к несущим конструкциям. К сэндвич панелям крепить ничего нельзя;
  • нельзя ударять по панелям. Необходимо сохранять их целостность;
  • нельзя нарушать целостность защитного покрытия металлических листов панели;
  • для кровельных панелей лучше использовать антиобледенительные системы (нагревательные кабели). В этом случае не будет наледи, сосулек, а также не понадобится механическая очистка крыши;
  • необходимо аккуратно очищать панели от снега;
  • необходимо 1-2 раза в год проводить осмотр состояния панелей и креплений;
  • очищать сэндвич панели необходимо мыльной водой и мягкой щеткой. Нельзя использовать химические, абразивные моющие средства, растворители.
  • при возникновении повреждений, их можно устранить с помощью ремонтной краски. Один слой краски используется при царапине на цинке, два слоя краски и слой грунтовки – если царапина находится на стали. Ржавчина удаляется, место окраски предварительно очищается растворителем.
  •

    2.14. Монтаж сэндвич панелей повышенной огнестойкости

    Места, где панели прилегают к стенам, цоколю, кровле, и в поперечных стыках, необходимо заполнить минеральной ватой. Фасонными элементами (под которыми находится утеплитель из минеральной ваты) необходимо закрыть панели с обеих сторон.

    Плотность минеральной ваты должна составлять 125 кг/м3. Толщина металла фасонного элемента должна иметь 0,5 мм. Шаг установки самонарезающих шурупов должен быть не более 300 мм (для крепления фасонных элементов).



    Монтаж сэндвич панелей

    sendwichpanel.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
