Монтаж кровельных и стеновых сэндвич панелей от ООО СП-Монтаж

Монтаж стеновых панелей | Монтаж кровельных панелей

Известно, что любая технология требует строго определенной последовательности действий и понимания ее особенностей. Монтаж сэндвич панелей - не исключение! Услуги по монтажу сэндвич-панелей становятся все более популярны в России. И это понятно. Ведь бригада профессионалов из четырёх-пяти человек может осуществить монтаж фасада 200-400 м2 за одну рабочую смену. Здесь важно придерживаться разработанной технологии, нормативных и проектных документов. Иначе результат может оказаться весьма плачевным и обнаружится ряд проблем при эксплуатации здания. Конечно, любую работу должны выполнять профессионалы своего дела. А наша компания "СП-Монтаж" и является таковой командой специалистов, в арсенале которых есть все необходимое для качественного монтажа сэндвич-панелей и доборных элементов на вашем Объекте: от инструментов до современного оборудования, как зарубежного, так и отечественного.

Обращайтесь к нам, и мы с удовольствием выполним для Вас монтажные работы по установке стеновых и кровельных сэндвич-панелей. Звоните нам или пишите. Профессиональная консультация по телефону - бесплатно.

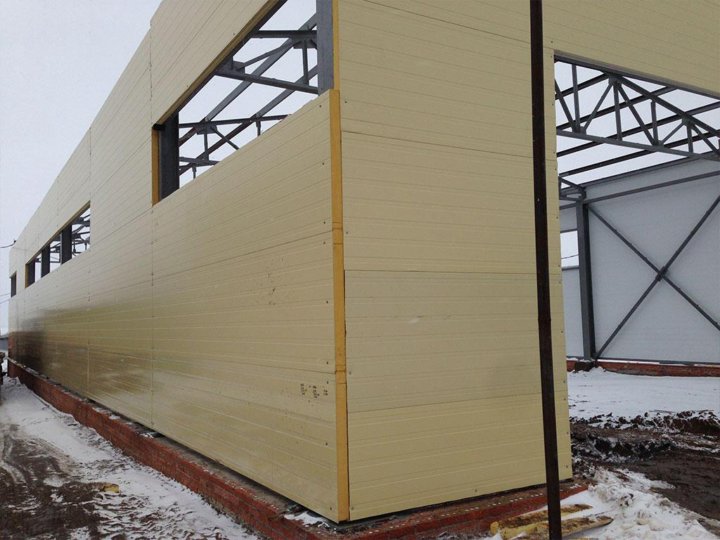

Работы по монтажу стеновых сэндвич-панелей

Оборудование для монтажа сэндвич панелей >>>

Монтажные работы выполняются в следующей последовательности:

  1. подготовка мест для монтажа стеновых сэндвич-панелей
  2. установка стеновых сэндвич-панелей в проектное положение
  3. крепление стеновых сэндвич-панелей
  4. монтаж фасонных элементов стеновых сэндвич-панелей

Подготовка мест для монтажа стеновых сэндвич-панелей

До непосредственно монтажных работ по установке сэндвич-панелей проводятся не менее важные подготовительные операции. А именно: сборка каркаса здания, проверка соответствия мест монтажа панелей, их плоскостность, параллельность, горизонтальность, вертикальность. Места примыкания и контакта необходимо подготовить особо. При монтаже панелей на стальных конструкциях их надо обработать антикоррозионным лакокрасочным покрытием. А если планируется монтаж сэндвич панелей на железобетонном основании, необходимо внимательно осмотреть каркас на предмет натеков бетона и раствора и удалить их, а также очистить колонны от пыли и загрязнений. И только после этого осуществляется окончательная разметка точек низа панелей на всех колоннах каркаса.

Установка стеновых сэндвич-панелей в проектное положение

Монтаж перегородок из сэндвич панелей >>>

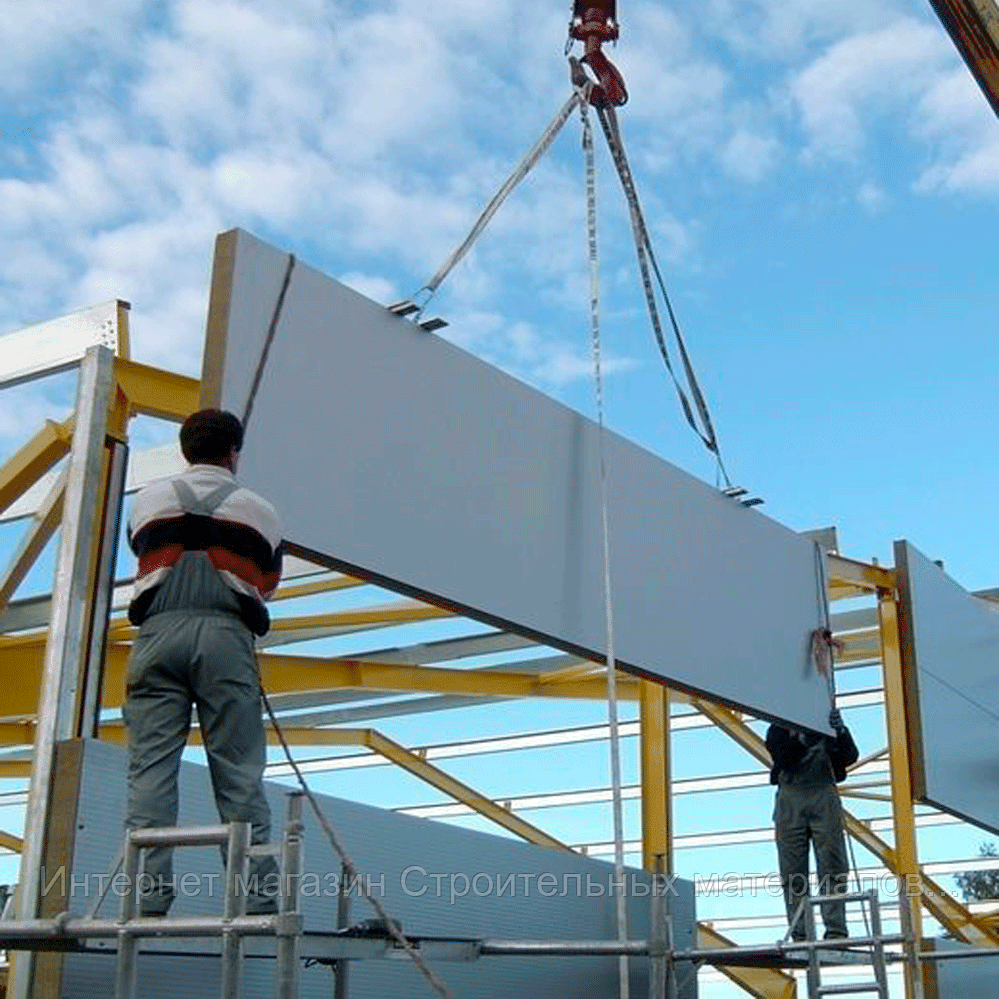

Первым этапом производиться строповка сэндвич панелей. Осуществляется она в непосредственной близости от монтажной захватки на специальной площадке. Строповка панели двухветвевым стропом производится вакуумными захватами как при горизонтальной, так и вертикально раскладке. С сэндвич-панелей в местах, где устанавливаются захваты, удаляют защитную пленку и сама поверхность очищается от грязи и пыли, а при необходимости - от снега и наледи. На саму панель надевают специальный страховочный ремень из текстильной ткани. Этот ремень также соединен с вакуумным механизмом захвата. Это необходимо для подстраховки строповки. Подготовленные таким образом панели подают к месту установки поднятыми не выше 1 метра, затем их опускают до уровня 30 см и устанавливают в необходимое положение.

Панели должны встать точно по спланированным ориентирам непосредственно на опорные места в соответствии с проектом. Панель надежно закрепляется (постоянно или временно) с помощью определенной монтажной оснастки - это может быть кондуктор, покос, распорки со струбцинами и др. И только после этого панель освобождается от монтажного крана.

Прежде чем окончательно закрепить сэндвич-панель специалисты тщательно проверяют точность ее установки и приводят ее в правильное проектное положение. Затем панель закрепляют ее в соответствии с проектом. И только потом освобождают панель от временных крепежей.

Специалисты внимательно следят за тем, чтобы при подъеме и перемещении панели, она не прогибалась, чтобы не деформировались замки. Нельзя допускать появление вмятин и иных деформаций облицовки панелей. Для этого панель передвигают с наименьшей скоростью крюка, без рывков, не совмещая рабочие движения крана.

Крепление стеновых сэндвич-панелей

Крепление к стальным конструкциям панелей при вертикальной раскладке.

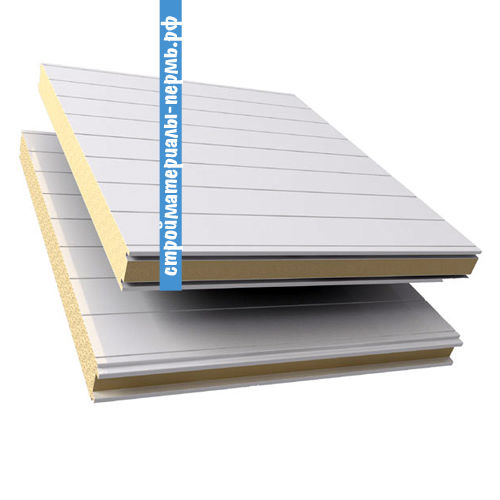

Как правило панели устанавливают так называемым "шип в паз" (гребнем вперед). Но возможно устанавливать и обратно, т.е. "паз в шип". Монтаж панелей начинают с угла объекта. Сначала осуществляют выверку вертикальности, затем панель прижимают к прогонам и фиксируют самонарезающими винтами диаметром 5,5 мм в случае монтирования панелей к металлическим колоннам и ригелям. Длина винтов зависит от толщины панелей в соответствии с таблицей:

Толщина стеновой панели, мм

Минимальная длина винта, мм

50

85

80

105

100

135

120

155

150

185

200

235

Выбрав самонарезающие винты нужной длины, их устанавливают по 3 штуки в ряд в горизонте панелей (шаг 400 мм). Установка винтов начинается с верхнего торца панели, крепятся к прогонам в направлении от верхнего ряда к нижним. Если оставить незакрепленным верх панели при перерыве в работе, это может привести к ее поломке. Если винт затягивается с использованием ЭПДМ прокладки (уплотнительной шайбы) также надо учитывать ряд тонкостей. А именно: если затяжка будет слабой - шайба не будет деформирована, а если тугой - будет деформирована в обратную сторону. Оптимальное усилие затяжки таково: шайба прижимается к листу, но не становится плоской.

К наружным поверхностям стеновых прогонов, балок и ригелей крепят специальную терморазделяющую полосу УПТП. Это осуществляется с целью снижения звуковой вибрации панелей, снижения воздухопроницаемости в стыках. Перед монтажом каждой следующей панели в замок "паз" смонтированной панели наносят уплотняющий герметик, предназначенный для наружных работ. Вместо герметика могут использовать уплотнитель ТСП сечением 8х3 мм или герметизирующий бутилкаучуковый шнур диаметром 8 мм. Таким образом уплотняют замок с внутренней стены. В этот замок и вставляется следующая панель. Затем проверяется вертикальность панели, плотность соединения, затем производиться крепление и другие работы также, как и при работе с предыдущей. Щели и неплотности соединения при монтаже недопустимы. С помощью минерало-ватного уплотнителя обрабатываются торцевые швы панелей.

Крепление к стальным конструкциям панелей при горизонтальной раскладке.

На каркас объекта (на колонны и прогоны) в местах стыковки, и будущего контакта панелей используется термораздеющая полоса УПТП также, как при вертикальной раскладке. Монтаж панелей начинают с угла здания. На цоколь панель устанавливается пазом вниз. Затем тщательно проверяется горизонтальность, и после этого панель фиксируется. Ее закрепляются самонарезаующими винтами, установленными с шагом 400 мм по 3 в ряд в горизонте панелей. Диаметр и длину винтов выбирают в зависимости от типа и толщины используемых панелей и от типа колонн каркаса. Затем на следующую панель наносят герметик в замок "паз" и устанавливают ее на предыдущую панель "паз в шип". Крепление происходит аналогично. Вертикальные стыки уплотняют с помощью минеральной ваты и монтажной пены, а потом закрывают согласно проекту фасонными элементами.

Монтаж фасонных элементов трёхслойных сэндвич-панелей

Фасонные элементы необходимы для того, что закрыть стыки сэндвич панелей. Они бывают угловые, цокольные, могут представлять собой обрамления проемов и др. Их устанавливают внахлест с герметизацией стыка в соответствии с конструктивными решениями монтажных углов. При установке этих элементов есть также ряд правил. Монтаж должен проводиться таким образом, чтобы была обеспечена герметичность оформляемого узла. Надо учитывать, что при работе с горизонталными элементами нахлест должен быть не немее 50 мм. А для вертикальных элементов - 80-100 мм. Начинают монтаж фасонных элементов с низа задания и ведут к коньку кровли. Необходимую подгонку размера элементов осуществляют при необходимости. Не допускаются пропуски и щели. Уплотняют фасонные элементы наружным герметиком по плоскостям присоединения к панелям. С наружной стороны объекта элементы крепят к панелям с помощью самонарезающих винтов размером 4,8 мм на 28 мм с использованием ЭПДМ-прокладки. Также возможно крепление комбинированными заклепками размером 55 мм на 32 мм. Если необходимо крепить фасонные элементы непосредственно к металлоконструкциям, используют самонарезающие винты размером 5,5 мм на 32 мм или 5,5 мм на 19 мм с ЭПДМ-прокладкок (для крепления к металлоконструкциям с толщиной полки до 14 мм или до 5 мм соответственно) без предварительного засверливания.

Работы по монтажу кровельных сэндвич-панелей

Монтажные работы выполняются в следующей последовательности:

  1. подготовка и разметка мест для укладки кровельных сэндвич-панелей
  2. укладка кровельных сэндвич-панелей в проектное положение
  3. крепление кровельных сэндвич-панелей
  4. монтаж фасонных элементов кровли

Подготовка мест для укладки кровельных сэндвич-панелей

Прежде чем приступить к монтажу кровельных панелей осуществляют работы по устройству стропил и прогонов, проверяют горизонтальность, вертикальность, плоскость и параллельность мест будущего монтажа кровельных панелей на их соответствие проекту.

Затем сооружают вспомогательную рабочую площадку. Она располагается на несущих конструкциях и представляет собой настил. После этого готовят средства для монтажа панелей. Также, что очень важно, на стальные стропила, ригели, прогоны наносят антикоррозионное лакокрасочное покрытие. Оно необходимо в местах будущего примыкания и контакта. И только после этого производится окончательная разметка расположения низ первых панелей, нивелировка.

На прогоны кровли приклеивают УПТП (терморазделяющая полоса), то необходимо, как и при ранее описанных работах, для снижения воздухопроницаемости через стыки и звуковой вибрации панелей.

Сэндвич-панели не всегда должным образом готовят на заводе. Если необходимых работ проведено не было, панели обрабатывают следующим образом:

  • со стороны свеса удаляют нижнюю облицовку и внутренний утеплитель, как правило, на 100мм или на указанную в проекте величину.
  • у панелей, примыкающих к торцу здания, и у первой панели обрезают по продольной кромке свободный гофр верхней обшивки с минеральным утеплителем таким образом, чтоб он не мог помешать будущей установке торцевого обрамляющего нащельника.

Панели второго и последующих рядом к монтажу готовят так (если на заводе эти работы проведены не были):

  • в торце примыкания панели отрезают на необходимую длину нижний металлический лист.
  • удаляют утеплитель на величину стыка, в гофрах верхнего трапециевидного листа также.
  • механическим путем и с применением специального растворителя для полиуритеновой пены удаляют остатки клея с внутренней стороны металлической облицовки, а поврежденное антикоррозионное покрытие восстанавливают подкрашиванием.

Укладка кровельных сэндвич-панелей в проектное положение

При укладке панелей выполняются следующие операции:

  • строповка панелей,
  • подъём и перемещение панелей к месту укладки,
  • приёмка панелей и укладка в проектное положение,
  • временное крепление панелей,
  • расстроповка панелей.

В непосредственной близости от кровельной захватки оборудуется специальная площадка, на которой и осуществляется строповка панелей. Это делают черырехветвевым стропом при помощи вакуумного захвата. Для страховки используют страховочный строп из текстильной ткани, которым снабжают вакуумный захват и надевают на панель. С поверхности панели снимают защитную полиэтиленовую пленку в местах стыка и перехлеста с другой панелью, а также в местах установки присосок захвата. Кроме того с поверхности панели счищают грязь, паль, а зимой - наледь и снег. К краям панели привязывают так называемые оттяжки из капронового троса диаметром 4-6 мм и длиной 6 м. Это делают для того, чтобы при перемещении к месту монтажа панель была стабилизирована. А перемещать панели необходимо без рывком, вращений и раскачиваний, исключая прогибы самой панели, появление вмятин на ее поверхности и других деформаций, а также и деформацию замков. Поэтому перемещают панель с наименьшей возможной скоростью крюка, не совмещая рабочие движения крана. Поднимают панель на нужную высоту не сразу, а поэтапно: вначале только на 20-30 см, потом осуществляется проверка надежности строповки, и только после этого на нужную высоту. Все должно происходить без ударов и толчков. Таким образом панели доставляют к месту установки. Здесь панель опускают и принимают на высоте не более метра от уровня ее укладки, затем наводят ее на высоте 30 см. И потом укладывают в ее проектное положение со стыком справа и слева. Все делается согласно проекту с учетом того, что стык должен быть расположен против преобладающего направления ветра.

Для сборки каждого объекта существует разработанная монтажная схема, которая содержит информацию о порядке укладки панелей. Все работы выполняются в точном соответствии с таким планом. Последовательность работы такова: торцевая панель укладывается на скат в первую очередь и выравнивается относительно несущего каркаса и разбивочных осей. От того, насколько точно будет уложена первая панель, зависит правильность укладки все остальных. Выравнивают панели по свесу кровли. В случаях, когда длина ската кратна длине одной панели, укладывают их рядами. В противном случае (если скат длиннее 14 м), и по проекту на скат необходимо уложить несколько панелей, то работы начинают от свеса к коньку. Все ряды укладывают в таком же порядке, как первый. Они должны перекрываться в поперечном направлении на 150-300 мм, что зависит от уклона кровли, а в продольном панели перекрываются на один гофр иначе ребро. В связи с тем, что на заводе не всегда подрезают панели для устройства слива и перехлеста, эти работы часто выполняются непосредственно на объекте в строгом соответствии со схемой.

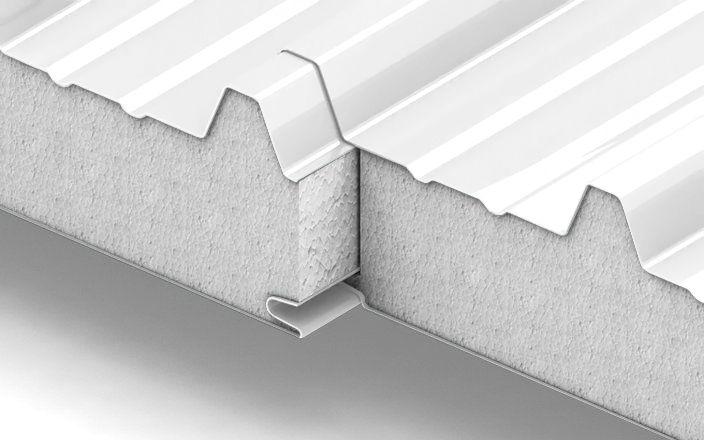

Герметизирующий состав из силикона наносят на панель нижнего ряда, где происходит перехлест. Для этого также могут использовать бутилкаучуковый шнур. Герметизирующий состав наносится слоем в замок "паз" нижнего листа и в желобок замкового гофра панели, подготовленной для продолжения монтажа. Герметик можно наносить непосредственно на вершину крайнего гофра смонтированной панели. Вместо герметизирующего состава можно использовать ТСП (уплотнитель замкового соединения) размером 8 на 30 мм или герметизирующую ленту 10 на 100 мм.

Первые панели каждого ряда монтируются на опорные места по ориентирам в соответствии с проектом. Каждую панель надежно закрепляют с помощью монтажной оснастки и только потом освобождают от крюка монтажного крана. Но это не окончательная фиксация. До ее проводят проверку правильности ее установи и проектного положения. И только потом окончательно закрепляют панель.

Крепление кровельных сэндвич-панелей

Каждую кровельную сэндвич панель фиксируют сначала у несущих конструкций, а потом на стыках. Делают это также с использованием самонарезающих винтов, размер которых выбирают в зависимости от толщины самих панелей и от несущей конструкции согласно таблицы:

Толщина кровельной панели, мм Минимальная длина винта, мм

50

126

80

156

100

176

120

196

150

226

200

276

Предварительно допустимо закрепить панель лишь двумя метизами, но в конце смены панель должна быть закреплена полностью согласно проекту. Фиксация панелей начинается от верха, затем по уклону ската вниз и от конька до навеса. Винты должны быть установлены по вершите волн верхней облицовки, начиная с нахлестного гофра, с шагом 500 мм. Над водосточной трубой винты устанавливаются с шагом 250 мм в каждую волну.

С помощью саморезов размером 4,8 мм на 28 мм с ЭПДМ-прокладками выполняют крепление панелей вдоль по нахлестному гофру. При этом шаг должен быть не больше 500 мм. Это делают только после окончательно закрепления панелей к несущей конструкции. Следует помнить об усилии при затяжке винтов с уплотнительной шайбой: шайба должна прижиматься к листу, но быть плоской. При тугой затяжке, шайба деформируется в обратную сторону, а при слабой - не деформируются. Как и при других монтажных работах сэндвич-панелей, щели между панелями не допускаются, а также неплотности. Нельзя перемещать панели по смонтированной части кровли. Также не следует устанавливать на ней то или иное оборудование (монтажное, технологическое и др. ). После окончания монтажных работ, с поверхностей панелей удаляется все защитная полиэтиленовая пленка. После чего, по кровле нельзя ходить, так как есть риск появления царапин. Если есть необходимость в перемещении по кровле, устанавливают временные настилы или трапы.

Монтаж фасонных элементов кровли

Фасонные элементы кровли включают в себя: водосточные системы, кровельные ограждения, переходные мостики, снегозадержатели, лестницы кровельные). Также есть такие фасонные детали, которые используются для оформления примыканий. Это планка торцевая, планка конька, заглушка конька, и другие детали. Все фасонные элементы устанавливают после окончания монтажных работ по установке кровельных панелей. Детали устанавливают внахлест от 80 до 100 мм. Здесь главное, чтобы все оформляемые узлы были герметичны. От этого зависит очередность монтажа элементов. Так сначала выполняют монтаж элементов свеса, а потом конька. Обрезку элементов производят при необходимости на месте. Также их уплотняют герметиком по плоскостям, которыми они будут примыкать к панелям, ведь пропуски и щели недопустимы. Монтируют фасонные элементы самонарезающими винтами размером 4,8 мм на 28 мм с прокладкой ЭПДМ или комбинированными заклепками размером 3,2 мм на 8 мм. Если надо используют винты большего размера 5,5 мм на 32 мм или 5,5 мм на 19 мм. с ЭПДМ. Это необходимо для крепления элементов к металлоконструкциям толщиной до 14 мм и 5 мм. При работе по оформлению узлов свеса и конька кровли для исключения возможности попадания влаги в утеплитель и в чердачное пространство, под элементы устанавливаются кровельные уплотнители верхние и нижние. При необходимости эти уплотнители приклеиваются к профильному листу панели полиуретановым клеем или полимерными мастиками.

Монтаж сэндвич-панелей под ключ по цене от 299 руб/м2

ТЦ "Ларец"

Адрес: Московская обл., г. Видное

Вид панелей: стеновые 150 мм.

Утеплитель: минеральная вата

Цвет: Фотопринт по индивидуальному заказу

Год поставки: 2017.

Общий объем поставки: 700 кв.м.

Складской комплекс "Мартин"

Адрес: Московская обл., Ногинский р-н, г. Электроугли

Вид панелей: стеновые 150 мм и кровельные 200 мм.

Утеплитель: минеральная вата

Цвет: RAL 1034/9003, 7004/7004

Год поставки: 2016.

Общий объем поставки: 5 700 кв.м.

Складской комплекс "Жучки"

Адрес: Московская обл., Сергиево-Посадский р-н, д. Жучки

Вид панелей: стеновые 120 мм и кровельные 150 мм.

Утеплитель: пенополистирол и минвата

Цвет: RAL 7004/9003, 3003/9003

Год поставки: 2017.

Общий объем поставки: 3 500 кв.м.


Спортивная школа

Адрес: Московская обл., г. Лобня, ул. Циолковского 4

Вид продукции: стеновые и кровельные сэндвич-панели.

Утеплитель: минеральная вата

Год поставки: 2016.

Общий объем поставки: 4 500 кв.м.

Складской комплекс и ТЦ "Коломна"

Адрес: Московская обл., г. Коломна

Цвет: RAL 7004, 5005

Год поставки: 2016.

Общий объем поставки: 2 000 кв.м.


Долгопрудненский Завод Медицинских Изделий (ДЗМИ)

Адрес: Московская область, ОПС Шереметьевский

Вид продукции: стеновые и кровельные сэндвич-панели.

Утеплитель: минеральная вата

Год поставки: 2016.

Общий объем поставки: 5 000 кв.м.

Складской комплекс

Адрес: Московская обл., г. Дзержинск ул. Карьер Зил 12

Цвет: RAL 1014, 8017/1015
Утеплитель: минеральная вата

Вид профилирования: гладкие.

Год поставки: 2016.

Общий объем поставки: 10 000 кв.м.


Торговый Центр "ДИКСИ"

Адрес: Московская область, Дмитровский район, пос. Останкино

Вид продукции: стеновые сэндвич-панели.

Утеплитель: минеральная вата

Вид профилирования: гладкие.

Год поставки: 2016.

Общий объем поставки: 2 000 кв.м.


Торговый Центр "АТАК"

Адрес: Московская область, г. Щелково, ул. Радиоцентр, №5, возле дома 7

Вид продукции: стеновые сэндвич-панели.

Утеплитель: минеральная вата

Вид профилирования: микроволна.

Год поставки: 2016.

Общий объем поставки: 5 500 кв.м.


Торговый Центр в г. Лобня

Адрес: Московская область, город Лобня, Букинское шоссе 39

Вид продукции: стеновые сэндвич-панели.

Утеплитель: минеральная вата

Вид профилирования: стандарт.

Год поставки: 2016.

Общий объем поставки: 1 000 кв.м.

Щербинский завод электроплавленных огнеупоров

г. Щербинка, Московская обл. 2014 г.

Вид продукции: стеновые и кровельные сэндвич-панели.

Утеплитель: минеральная вата.

Толщина панелей: 120/150 мм.

Цвет: RAL 9002.

Вид профилирования: стандарт.

Общий объем поставки: 3700 кв.м.

Торгово-офисный центр

ЮВАО, г. Москва

Вид продукции: стеновые и кровельные сэндвич-панели.

Утеплитель: минеральная вата.

Толщина: 150 мм.

Цвет: RAL 2004, 1014.

Вид обкладки: стандарт.

Объем поставки: 1800 кв.м.

Малые формы сооружений

Стеновые сэндвич-панели нашего производства используются при возведении сооружений небольших габаритов.

Автоцентр HYUNDAI

г. Ярославль, Ярославская обл. 2012 г.

Объект поставки: Стеновые сэндвич-панели

Утеплитель: минеральная вата.

Толщина: 150 мм

Цвет: RAL 9006

Вид профилирования: микроволна

Объем поставки: 1800 кв. м.

Офисное здание

г. Дзержинский, Московская обл. 2011 г.

Вид продукции: стеновые сэндвич-панели.

Утеплитель: минеральная вата.

Толщина: 120 мм.

Цвет: RAL 7004, 9002.

Вид профилирования: стандарт.

Объем: 1500 кв.м.

Автотехцентр HYUNDAI

г. Салтыковка, Московская обл. 2011-2012 гг.

Вид продукции: стеновые сэндвич-панели.

Утеплитель: минеральная вата.

Толщина: 200 мм.

Цвет: RAL 7004, 2004.

Вид профилирования: гладкая.

Объем поставки: 4500 кв.м.

Производственно-складской комплекс

г. Дзержинский, Московская обл. 2012 г.

Вид продукции: стеновые сэндвич-панели.

Утеплитель: минеральная вата.

Толщина: 120 мм.

Цвет: RAL 5005, 7004.

Вид профилирования: стандарт.

Объем: 3500 кв.м.

Производственный комплекс

г. Покров, Петушинский р-н, Владимирская область. 2011 г.

Вид продукции: стеновые сэндвич-панели.

Утеплитель: минеральная вата.

Толщина: 120 мм.

Цвет: RAL 6002, 9002, 5005.

Вид профилирования: стандарт.

Объем: 1500 кв.м.

ТЭЦ №1

Адрес: г. Воронеж

Материал: стеновые панели минвата 100 мм
Цвет: RAL 5015,9010
Объем поставки: 12000 кв.м.
Кровля: кровельные панели минвата 150 и 250 мм
Цвет: RAL 5015
Объем поставки: 9300 кв.м.
Год: 2017

Склад "Брынцалов"

Адрес: Московская область, г. Электроугли

Материал: стеновые панели СПП, пенополистерол 100 мм
Цвет: RAL 7004
Объем поставки: 400 кв.м.
Кровля: кровельные панели СППК, пенополистерол 100 мм
Цвет: RAL 7004
Объем поставки: 250 кв.м.

Склад г. Щелково

Адрес: Москвоская область, г.Щелково

Материал: стеновые панели СПМ 150
Утеплитель: минвата
Цвет: RAL 1015, 2004
Объем поставки: 2700 кв.м.

Пожарная часть г. Дубна

Адрес: Московская область, г. Дубна

Материал: стеновые панели СПМ 120 Утеплитель: минвата
Цвет: RAL 9003,3011
Объем поставки: 950 кв.м.

Физкультурно-оздоровительный комплекс

Адрес: Московская область, Ступинский р-н, с. Семеновской, ул. Молодежная

Материал: стеновые панели индивидуальная покраска нестандартных цветов
Цвет: RAL 1016,1028, 6019, 6027, 9003
Утеплитель стен: СПМ 200 минвата 1900 кв.м.
Кровля: кровельные панели минвата
Цвет:RAL 3015
Объем поставки: 1600 кв.м.

Производственно-складской комплекс

Адрес: Московская область, Нарофоминский район

Кровля: 200 9006/9003
Объем поставки: 920 кв.м.
Утеплитель стен: минвата 100 9006/9003
Объем поставки: 657 кв.м.

Складской комплекс в п. Володарское

Дата: сентябрь 2014

Место: п. Володарского

Объект: Складской комплекс

Тип панелей: стеновые панели, наполнитель – минеральная вата, толщина 120 мм, цвет - RAL 2004/9003, 6002/9003.

Объем: 800 м2

Поставка для строительсва торгового комплекса

Поставка февраль 2014

Место: г. Подольск

Объект: торговый комплекс

Тип панелей: стеновые панели, наполнитель – минвата, толщина, 80 мм, цвет - RAL 1018/1018

Объем: 700 м2

Сэндвич-панели для складского комплекса

Поставка: ноябрь 2014,

Объект: складской комплекс

Место: Ногинский район, с.Балобаново, ул. Будённого,7.

Типа панели: (СПМС 120)-минвата 120 мм RAL 7004/1018/9003

Объем: 1000 м2

Поставка стеновых панелей для логистического комплекса

Поставка: март 2014,

Объект: логистический комплекс

Типа панели: стеновые панели минвата 120 мм RAL 5005/9003

Объем: 1500 м2

Реконструкция шахты лифта

Вид продукции: стеновые сэндвич-панели.

Утеплитель: минеральная вата.

Толщина: 100 мм.

Цвет: RAL 7004.

Вид профилирования: микроволна.

Объем поставки: 300 кв.м.

Фасонные элементы под заказ: RAL 7004

Производственно-логистический комплекс

г. Малаховка, Московская обл.

Вид продукции: стеновые сэндвич-панели из минваты.

1-я очередь, 2007 г.

Толщина: 150 мм. Цвет: RAL 1018.

Объем: 2800 кв.м.

2-я очередь, 2008 г.

Толщина: 150 мм. Цвет: RAL 9004.

Объем: 3500 кв.м.

Правильный монтаж сендвич панелей

Не трудно повторить общепринятую аксиому – любой строительный монтаж должен производиться специалистами. Людьми, которые полностью знают все правила установки и техники безопасности. Хоть сендвич-панели и кажутся с виду достаточно простым стройматериалом, их неправильная установка может повлечь за собою непоправимые последствия и дополнительные финансовые затраты.
Приведенные рекомендации помогут потребителю проследить за работой мантажников и предупредить какие-либо нарушения в технике крепления и соединения панелей.

Основные требования при монтаже.

Требования первостепенной важности помогают избежать неприятных последствий при монтаже сендвич-панелей:

  1. Под сендвич-панели нужна основа. Это может быть несущая конструкция из абсолютно любого материала. Бетонные и кирпичные конструкции не требуют никаких дополнительных действий, кроме очистки поверхности от грязи. Металлические конструкции должны быть обработаны антикоррозионным покрытием. Деревянная основа также должна быть соответственно обработана и пропитана для защиты от влаги и насекомых.
  2. Перед монтажом панелей обязательно нужно проверить их на наличие любых повреждений, как механических, так и начинающейся коррозии или разрушенного внутреннего слоя.
  3. При стыковке панелей, они должны соприкасаться максимально плотно между собою. Все стыки металлических частей следует обрабатывать силиконовыми герметиками.
  4. При монтаже и обшивке панелями, доборные элементы должны быть от того же производителя, что и сами панели. Перед установкой доборных элементов под них укладывается дополнительный слой теплоизоляции или же различные герметики.
  5. Для разрезания сендвич-панели нужно применять только электролобзики или сабельные пилы. Запрещено использование любых газопламенных резаков. Для очистки поверхностей панелей стоит избегать агрессивных чистящих средств с содержанием щелочи, кислот и абразивных частичек.
  6. Крепление сендвич-панелей происходит посредством самонарезающих болтов с резиновыми прокладками, которые защищают поверхность металла от соприкосновения с болтом и герметизируют место крепления. Доборные элементы монтируются при помощи заклепок или небольших саморезов с силиконовыми или резиновыми прокладками.
  7. Монтаж панелей начинается с угла, если проводится вертикальная установка элементов. При горизонтальном расположении панелей, монтаж начинается от цоколя вверх.
  8. Чтобы предотвратить контакт основных несущих элементов и панелей, при монтаже используют уплотнитель. Он укладывается под все части панелей, которые могут соприкасаться с несущей основой. При этом материал основы не имеет никакого значения.

Монтаж должен проводиться в соответствии со спецификацией и расчетами технологов. Только таким образом, можно добиться герметичности конструкции, ее прочности по всей площади. Правильный монтаж позволяет в полной мере использовать все защитные свойства сендвич-панелей.

Монтаж сэндвич-панелей правильно: инструкция по установке

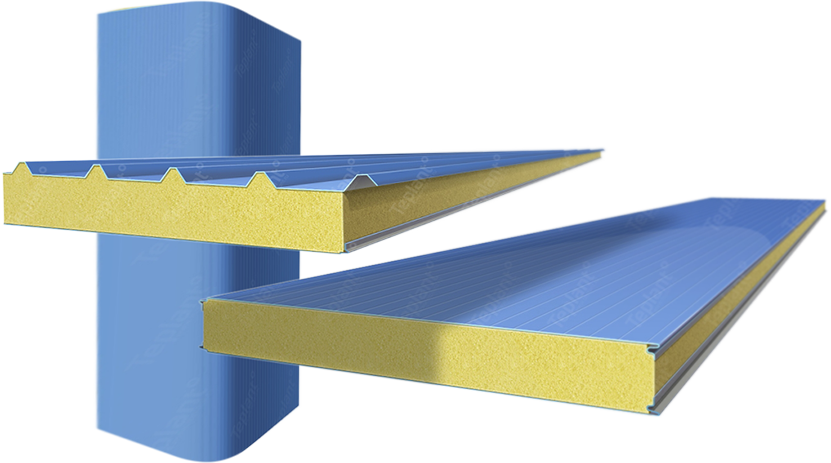

Сэндвич панель – относительно новый материал для строительства, характеризующийся повышенными теплоизоляционными свойствами и невероятным удобством в процессе монтажа. Сэндвич панели выполняются из трёх слоёв: два слоя (верхний и нижний) – это твёрдый материал, чаще всего металл или магнезитовая плита, хотя некоторые виды – ПВХ или ДВП и внутренний слой утеплителя.

В зависимости от материала сэндвич-панели разделяются на кровельные и стеновые. С их помощью быстро возводятся довольно качественные строения. Сейчас в нашей стране данный вид строительных материалов используют для коммерческого строительства больших зданий типа ангаров, складов или торговых центров, цехов, хотя с каждым годом всё чаще этот материал начинает использоваться в “жилом” строительстве. Монтаж сэндвич-панелей, на примере http://stroyimpuls-vrn.ru/uslugi/remontno-stroitelnye-raboty/sendvich-paneli – очень простой и эффективный способ строительства и очень крупных, и довольно мелких жилых зданий.

Перед тем, как приступить к монтажным работам, следует подготовить схему раскладки именно для выбранных сэндвич-панелей конкретного производителя, особенное внимание уделив расположению элементов соединения и их количеству.

Что касается крепления к несущим элементам, то следует заранее подготовить точную монтажную документацию, которая включает в себя точный чертёж и указания по нюансам обработки конкретного используемого материала. Если даже планируется самостоятельный монтаж сендвичные панели, инструкция к которым прилагается, всё равно для разработки перечисленной бумажной документации следует обратиться непосредственно к специалистам, которые этим занимаются. Важно также не забыть и о документации по технике безопасности, и о соответствии несущих конструкций стандартизированным уровням, иначе в противном случае любая проверка сможет запросто заморозить строительство или же, что ещё хуже, просто не разрешить ввод здания в эксплуатацию.

Как устанавливать сэндвич-панели – этап подготовки материала

Для начала следует ещё раз убедиться в том, что нет ни малейшего отклонения в несущих конструкциях, ведь погрешность даже на несколько десятых градуса может в будущем сыграть очень злую шутку – в процессе усадки здание может просто дать крен. В том случае, если будут замечены даже на первый взгляд несущественные отклонения, их стоит убрать с помощью специальных элементов и выступов.

После “рихтовки” следует ещё раз проверить несущую конструкцию на начинающиеся элементы коррозии. Если такие будут найдены, – отполировать, обработать специальной жидкостью, вступающей в химическую реакцию с окисью ферума, и покрыть новым слоем “антикоррозийки”. Этот момент также важен, хоть и не приведёт к фатальным последствиям первые несколько лет эксплуатации здания. Как монтируются сэндвич-панели после проверки с гарантией того, что в процессе никаких проблем не случится? Третий пункт – проверить стыковые соединения самих панелей на наличие повреждений их герметичности.

Как монтировать сендвичные панели – поднимаем вверх

Сендвич панели поднимаются только с использованием техники, а монтаж сэндвич-панелей, как здесь https://http://www.youtube.com/watch?v=Vzk3qNjD1CQ осуществляется только непосредственно на несущих конструкциях. Самый эффективный способ захвата для поднятия вверх – вакуумные присоски, единственное – следует не забывать очищать вакуумную плёнку перед креплением присосок. При горизонтальном способе монтажа для того, чтобы обезопасить панель от деформации, сначала её ставят в вертикальное положение вручную. Недопустимо поднимать панель сразу с паллеты – это непременно приведёт к её деформации и, соответственно, испортит всё возводимое сооружение.

Для вертикального монтажа используют захват с помощью сквозного сверления. После того, как захват будет удалён за ненадобностью, оставшиеся отверстия необходимо заделать. Поднимать панель непосредственно с паллеты нельзя, так как замки могут деформироваться. Также для сохранности от деформирования замков не стоит стыковать их под углом. Часто встречающаяся проблема при подъеме панелей – их падение с высоты, несмотря на кажущуюся прочность крепёжных элементов. Для того, чтобы эту проблему предотвратить, нужно использовать страховочные тросы, которые отсоединяются перед установкой и монтажом уже после поднятия.

Резка сэндвич-панелей

Монтажная резка совершается с помощью специальных ножниц или пил исключительно холодным способом, так как повышение температуры может повредить и изоляционный, внутренний материал, и внешний. Особенно повышение температуры опасно для внешнего покрытия из металла – нарушается антикоррозийный слой и панель в течение нескольких лет саморазрушается.

Чтобы провести монтаж сендвичных панелей, инструкция нужна подробная и пошаговая. Ни в коем случае при резке панелей нельзя использовать машины для шлифовки, плазменную резку и прочие моменты, приводящее к теплообразованию. Как устанавливать сэндвич-панели вообще без проблем? В идеале – при резке использовать ручные инструменты, причем обшивки – внутреннюю и наружную – следует разрезать по-очереди.

Как монтировать сендвичные панели – крепление

Как правильно монтировать сэндвич-панели? Самые распространённые опорные конструкции для сэндвич-панелей изготавливаются из стали или дерева. И к первому варианту, и ко второму для крепления используют шурупы-саморезы или самонарезающие шурупы, но с предварительным просверливанием отверстий нужного диаметра. Крепёж используется разный в зависимости от типа здания, типа панелей и типа несущей конструкции. Правила монтажа сэндвич-панелей предусматривают конкретное распределение материалов и типов крепёжных элементов.

Важно убирать вакуумную плёнку перед тем, как крепить панели, но только в местах крепления. Окончательное снятие защитной плёнки разрешается только после завершения всех этапов работ и введения здания в эксплуатацию.

Как монтировать сэндвич-панели – продольный стык стеновых панелей

Самым сложным и трудоёмким считается вертикальный монтаж сендвич панелей. Особенно много проблем строителям создаёт плотный стык в замках, ведь в процессе эксплуатации здания даже малейший дефект способен привести к самым плачевным последствиям.

Если монтаж проводится в контексте резких и экстремальных смен температурного режима, то специалисты рекомендуют наносить герметик силиконовый и внутрь, и снаружи панели для более прочной фиксации, причем только непосредственно перед креплением и монтажом каждой конкретной детали.

Инструкция по монтажу сэндвич-панелей – стык поперечный

Чтобы поперечный стык вышел без дефектов, следует уплотнить все швы минватой. Если же утеплитель панелей пенополистирольный, то будет достаточно и обыкновенной пены для монтажа из баллончиков. При длине панели более четырёх метров шов должен быть не менее 20 миллиметров, а если длина панели менее 4 метров, то будет достаточно и 15 миллиметров технологического шва. Инструкция по монтажу сэндвич-панелей подразумевает четкое следование инструкции, записанной производителем, для конкретного вида строительного изделия.

Сендвич панели для кровли

Вне зависимости от вида панелей, монтаж кровельного материала должен осуществляться под углом, равным 5 градусам. Перед тем, как приступить к процессу, следует смонтировать площадку, на которой могут свободно расположиться рабочие и их инструменты. В сложных случаях, когда скат кровли длиннее, чем 12 метров, следует особое внимание уделить нахлесту – в будущем это самое вероятное место для протекания. Если в процессе монтажа угол уклона хотя бы одной панели будет сбит, то непременно пострадает вся конструкция, поэтому состояние положения каждой панели следует проверять уровнем. Несмотря на то, что герметик высыхает довольно быстро, после завершения монтажных работ по готовым панелям следует передвигаться исключительно в специальной мягкой обуви, при этом используя прочные дополнительные опоры. Ни в коем случае нельзя устанавливать оборудование для подъема следующих панелей на уже смонтированные, так как это может их повредить.

Подводим итоги монтаж сэндвич-панелей

  1. Монтаж сендвич панелей проводится в любой сезон.
  2. Монтаж панелей с утеплителем из минваты не рекомендуется осуществлять во время осадков.
  3. Поднимать сендвич панели вверх допустимо только с помощью специальной техники.
  4. Не допускается крепёж к уже смонтированным панелям оборудования, а также перемещение по смонтированной конструкции без специального снаряжения.
  5. В течение работ не следует допускать никаких механических воздействий на панели.
  6. Самыми уязвимыми местами металлических панелей являются стыки и прочие места наиболее вероятного нарушения защиты.
  7. Не рекомендуется монтаж сендвич панелей во время обильных осадков в виде снега. Очистка от снега кровли из таких панелей должна быть очень аккуратной.
  8. Если повреждение каркаса панели было обнаружено уже после проведения монтажных работ, то его реально восстановить с помощью краски для ремонта.
  9. При повреждении цинкового покрытия используется один слой краски, если же был затронут и внутренний стальной слой – необходимо, предварительно обезжирив очистителем, нанести два слоя краски с паузой для высыхания.

Монтаж сендвич-панелей в Великом Новгороде |

Монтаж сендвич-панелей в Великом Новгороде | Главная / Монтаж сендвич-панелей в Великом Новгороде

Компания «Строительные технологии» выполняет подбор и монтаж ворот на выгодных условиях в Великом Новгороде и области. Мы предлагаем вам низкие цены, благодаря контрактам с производителями оборудования, а так же гибкий подход к поставленным задачам и рекомендации мастера.

Самые важные этапы монтажа мы выполняем абсолютно бесплатно: точный замер и составление корректной сметы.
  • Поможем определиться с типом сендвич-панелей и качеством материала под ваши задачи.
  • Позвоните нам и запишитесь на замер. В ближайшее время специалист бесплатно приедет к вам на объект, проведет замеры и поможет подобрать материалы;
  • Через 1 день у вас на руках будет готовая смета на работы и приобретение материала;
  • Выполняем демонтаж и монтаж по Договору. Предоставляем письменную гарантию на материал (до 50 лет) и работы (до 3 лет). Укладываемся в сроки в 99% случаях, зависящих от нас .

Профессиональный монтаж сэндвич-панелей — тандем долговечности и надежности.

Строительство по канадской технологии, предполагающее быстрое возведение зданий и сооружений из сэндвич-панелей требует, прежде всего, профессионального подхода. Малейшее отклонение от технологии монтажа может существенно ухудшить эксплуатационные характеристики готового объекта. И если вы намерены стать успешным владельцем уютного дома специалисты компании «Строительные технологии» реализуют вашу мечту.

Полный цикл строительных работ

Если у вас нет времени постоянно находиться на строительной площадке и контролировать строительство, спешим сообщить, что эта проблема решается просто. Вам достаточно обратиться в нашу компанию и определиться с предложенными вариантами готовых проектов домов. Если среди огромного количества предложенного многообразия вы не найдете удовлетворяющего требованиям, мы построим ваш дом по индивидуальному проекту.
Остановив выбор на доме своей мечты, вы можете забыть о трудоемком строительстве, так как мы сами позаботимся о:
— выборе и закупке материала;
— доставке необходимого оборудования и техники;
— подборе работников различных специальностей;
— вывозе строительного мусора и прочих процессах.

Построить дом мечты – с нами это просто

Строительство по канадской технологии по праву считается самым выгодным с точки зрения экономии средств и времени. Но если вы решили воспользоваться услугами нашей компании, то этот срок станет минимально коротким. При этом, готовый объект недвижимости будет эталоном уюта, комфорта и долговечности!

Примеры выполненных работ:

  • Приступаем к монтажу с любого этапа.
  • Выполняем монтаж металлокаркаса.
  • Фасонные элементы собственного производства
  • Устанавливаем оконные конструкции
  • Монтаж ворот и входных групп
  • Лестничные конструкции и пандусы

• быстрый монтаж – возведение стен или облицовка панелями не отнимает много времени;
• небольшой вес изделий – относительно легкая конструкция не требует финансовых затрат на возведение прочного фундамента, который понадобился бы, например, для коробки из кирпича или бетона;
• конструкции из панелей можно со временем модернизировать, разбирать и перевозить в другое место;
• пожаробезопасность – теплоизоляционный слой надежно защищен от воздействия прямого пламени металлическими листами. Исключение составляют сэндвич панели с ПВХ, пенополиуретаном или пенополистиролом посередине, поэтому внимательно изучите состав;
• экологичность – в производстве используются безопасные для здоровья и природы материалы;
• высокая прочность – стеновые сэндвич панели делают из толстых металлических листов, устойчивых к механическим повреждениям;
• теплоизоляция – этот параметр зависит от толщины утеплителя в «сэндвиче»;
• шумоизоляция – чем толще панель, тем лучше она защищает от посторонних звуков;
• монтировать сэндвич панели можно в любое время года, кроме зимы с лютыми морозами (может появиться обледенение на стыках).

Выполняем работы проверенными бригадами согласно подписанной смете

Мы устанавливаем сендвич-панели с учетом ваших пожеланий, придерживаясь Договору и прописанным в нем:
— сроков,
— денежных сумм,
— СНИПОВ,
— инструкций,
— технологий монтажа,
— гарантий,
если этого не потребуют здравый смысл или особенности конструкции, почвы, соседних построек и дальнейшей эксплуатации фасада.

Важно для принятия решения! Работы выполняем в строгом соответствии с технологией монтажа.

*Внимание! Информация на данном сайте ни при каких условиях не является публичной офертой.

Производство и монтаж сэндвич-панелей в СПб: цена за м2

СТЕНОВЫЕ СЕНДВИЧ-ПАНЕЛИ

Используются для возведения наружных вертикальных стен и поверхностей зданий и соооружений, окрытия внешнего теплового контура помещений. Обладают высокими эксплуатационными характеристиками конструктивной прочности, теплосбережения, каррозийной стойкости, обеспечивают герметичность фасадов и высокий уровень пароизоляции.

Панели выпускаются в любых цветовых решениях согласно каталога RAL на основе различных полимерных покрытий:

Полиэстр PE
Пурал PU
Поливинилдифторид PVDF
Foodsafe
PyralFarm
Printtech
Подробнее Оставить заявку
Физические размеры панелей: Длина от 2000 до 14000 мм
Ширина от 600 до 1200 мм
Толщина от 50 до 250 мм
Материалы облицовок: -холоднокатанная горячеоцинкованная сталь
-аллюминий АМГ2, Д16А
-нержавеющая сталь AISI 304, AISI 321
Толщина наружного маталла: от 0. 4 до 0.7 мм
Толщина внутреннего металла: от 0.4 до 0.7 мм
Покрытия: PE, PUR, PVDF
Утеплитель: - минеральная вата Rockwool, Paroc, ТехноНиколь
- пенополистирол, пенополистирол экструдированный
- пенополиуретан, пенополиизоцианурат

Допустимые материалы утеплителей для сердечника

КРОВЕЛЬНЫЕ СЕНДВИЧ-ПАНЕЛИ

Используются для возведения наружных горизонтальных поверхностей и кровельных покрытий зданий и сооружений, окрытия внешнего теплового контура помещений. Обладают высокими эксплуатационными характеристиками конструктивной прочности, теплосбережения, коррозийной стойкости, обеспечивают герметичность кровельных систем и высокий уровень пароизоляции.

Панели выпускаются в любых цветовых решениях согласно каталога RAL на основе различных полимерных покрытий:

Полиэстр PE
Пурал PU
Поливинилдифторид PVDF
Foodsafe
PyralFarm
Printtech
Подробнее Оставить заявку
Физические размеры панелей: Длина от 2000 до 14000 мм
Ширина 1000 мм
Толщина от 50 до 250 мм
Материалы облицовок: -холоднокатанная горячеоцинкованная сталь
Толщина наружного маталла: от 0. 5 до 0.7 мм
Толщина внутреннего металла: от 0.5 до 0.7 мм
Покрытия: PE, PUR, PVDF
Утеплитель: - минеральная вата Rockwool, Paroc, ТехноНиколь
- пенополистирол, пенополистирол экструдированный
- пенополиуретан, пенополиизоцианурат

Допустимые материалы утеплителей для сердечника

АКУСТИЧЕСКИЕ СЕНДВИЧ-ПАНЕЛИ

Используются для установки шумозащитных экранов вдоль дорожного полотна автомобильных и железнодорожных транспортных магистралей, выполняют функцию шумопоглощения на производствах. Обладают высокими эксплуатационными характеристиками конструктивной прочности, звукопоглощения и рассеивания, коррозийной стойкости.

Панели выпускаются в любых цветовых решениях согласно каталога RAL на основе различных полимерных покрытий:

Полиэстр PE
Пурал PU
Поливинилдифторид PVDF
Подробнее Оставить заявку
Физические размеры панелей: Длина 3000 мм
Ширина 1000 мм
Толщина от80 до 120 мм
Материалы облицовок: -холоднокатанная горячеоцинкованная сталь
-перфорированная горячеоцинкованная сталь
Толщина наружного маталла: от 0.5 до 1 мм
Толщина внутреннего металла: от 0. 5 до 1 мм
Покрытия: PE, PUR, PVDF
Утеплитель: - минеральная вата Rockwool, Paroc, ТехноНиколь

Допустимые материалы утеплителей для сердечника

MB

ФАСОННЫЕ И ФАСАДНЫЕ ЭЛЕМЕНТЫ

Используются для окрытия, герметизации и эстетического оформления узлов крепления и сопряжения поверхностей зданий и сооружений. Выполняют функцию защиты открытых частей фасадов от проникновения атмосферной влаги, оформления и закрытия точек крепления сендвич-панелей, теплосбережения, обеспечивают герметичность фасадов и высокий уровень пароизоляции. Фасадные элементы используются для декорирования утепления и оформления фасадов и исполнения архитектурных решений.

Панели выпускаются в любых цветовых решениях согласно каталога RAL на основе различных полимерных покрытий:

Полиэстр PE
Пурал PU
Поливинилдифторид PVDF
Foodsafe
PyralFarm
Printtech
Подробнее Оставить заявку
Физические размеры панелей: Длина от 500 до 4000 мм
Ширина от 100 до 1200 мм
Материалы облицовок: -холоднокатанная горячеоцинкованная сталь
-нержавеющая сталь AISI 304, AISI 321
Толщина маталла: от 0. 4 до 1.5 мм
Покрытия: PE, PUR, PVDF

Фасадные элементы могут исполняться как элементы вентилируемых фасадов, так и в виде фасадных панелей с установленным утеплением.

Допустимые материалы утеплителей для сердечника

MB

ПОТОЛОЧНЫЕ СЕНДВИЧ-ПАНЕЛИ, ПЕРЕГОРОДКИ

Используются для организации подвесных потолков и перегородок внутри зданий, сооружений и помещений. Обеспечивают необходимый уровень климатических условий внутри помещения, уровень теплоизоляции или теплосбережения, коррозийной стойкости, обеспечивают герметичность и пароизоляцию потолочных поверхностей. Широко используются для камер сушки, охлаждения, заморозки, пищевых производств.

Панели выпускаются в любых цветовых решениях согласно каталога RAL на основе различных полимерных покрытий:

Полиэстр PE
Пурал PU
Поливинилдифторид PVDF
Foodsafe
PyralFarm
Printtech
Подробнее Оставить заявку
Физические размеры панелей: Длина от 2000 до 6000 мм
Ширина от 600 до 1200 мм
Толщина от 50 до 100 мм
Материалы облицовок: -холоднокатанная горячеоцинкованная сталь
-аллюминий АМГ2, Д16А
-нержавеющая сталь AISI 304, AISI 321
Толщина наружного маталла: от 0. 4 до 0.7 мм
Толщина внутреннего металла: от 0.4 до 0.7 мм
Покрытия: PE, PUR, PVDF
Утеплитель: - минеральная вата Rockwool, Paroc, ТехноНиколь
- пенополистирол, пенополистирол экструдированный
- пенополиуретан, пенополиизоцианурат

Допустимые материалы утеплителей для сердечника

СЕНДВИЧ-ПАНЕЛИ ПОД ОТДЕЛКУ

Используются для возведения наружных вертикальных стен зданий и перегородок внутри помещений, для строительства временных сооружений, реконструкции фасадов существующих зданий. Предназначены для повышения энергосбережения зданий и помещений, обеспечивают герметичность поверхности, высокий уровень пароизоляции, выполняют функции шумопоглащения. Отделка лестничных клеток, шахт лифтов, модульных зданий и блок-контейнеров.

Панели выпускаются с односторонней коллеровкой в цветовых решениях согласно каталога RAL на основе различных полимерных покрытий:

Полиэстр PE
Printtech
Подробнее Оставить заявку
Физические размеры панелей: Длина от 2000 до 6000 мм
Ширина от 500 до 1200 мм
Толщина от 50 до 150 мм
Материалы облицовок: -холоднокатанная горячеоцинкованная сталь
Толщина наружного маталла: от 0.4 до 0.7 мм
Толщина внутреннего металла: от 0. 4 до 0.7 мм
Покрытия: PE
Утеплитель: - минеральная вата Rockwool, Paroc, ТехноНиколь
- пенополистирол, пенополистирол экструдированный
- пенополиуретан, пенополиизоцианурат

Допустимые материалы утеплителей для сердечника

КРЕПЕЖ, МЕТИЗЫ, ГЕРМЕТИКИ

Для обеспечения надежного монтажа сендвич-панели по металлоконструкции используются специальные оцинкованные саморезы с буром, по монолитным колоннам дюбель-спайки с покрытием или саморезы по бетону. Герметизация стыков и примыканий исполняется бутилкаучуковыми герметиками и шнурами, универсальными и низкотемпературными герметиками, самоклеющейся лентой из вспененого полиэтилена, монтажными полиуретановыми пожаробезопасными пенами.

Доброные элементы включают в себя:

Толщина сендвич-панели Длина самореза
100 мм 135-140 мм
120 мм 155-160 мм
150 мм 185-190 мм
200 мм 240 мм
250 мм 290 мм

Дюбель гвозди SpIke предназначены для крепления сендвич-панели в железобетонные колонны. Поставляются с буром по бетону.

Для крепления фасонных деталей поставляются окрашенные саморезы 3*30 или заклепки.

Силикон используется для герметизации наружного и внутреннего замков сопряжения сендвич-панелей, герметизация кровельного нахлеста, герметизации примыкания фасонных элементов к фасаду.

МОНТАЖНОЕ ОБОРУДОВАНИЕ

Для перевозки сендвич-панелей, поргузке, разгрузке и монтаже используются как стандартные механизмы и оборудование, так и специальные приспособления. К ним относятся: ремни для фиксации сендвич-панели на борту автомобиля, широкие стропы для безопасной разгрузки, исключающие риск случайного повреждения панелей, опорные и распорные балки для строп, траверсы для монтажа панелей, замковые захваты и струбцины.

Стропы для разгрузки сендвич-панелей

  • длина
  • ширина
  • грузоподъемность

Для монтажа кровельных и стеновых панелей используются специальные струбцины

  • вес 5-12 кг
  • грузоподъемность 500 кг

Надежность крепления и удобство монтажа для стеновых сендвич-панелей обеспечиваютс замковые захваты фиксированной и переменной толщины захвата.

  • вес 1. 5-3 кг
  • грузоподъемность 350 кг

УСЛУГИ

В рамках исполнения договоров поставки компания РОССЕЛЬПРОМ оказывает своим заказчикам дополнительные услуги по организации работ, таких как доставка готовой продукции до строительной площадки, шеф-манотаж и монтаж сендвич-панелей, монтаж фасонных элементов, сопровождение в разработке проектной документации, организация экспертизы зданий и сооружений, экспертиза сендвич-панелей на соответствиее нормативным требованиям, испытания и сертификация проектных и инжинерных решений.

Упаковка и доставка

Упаковка продукции осуществляется согласно требовниям и условиям обеспечения безопасности перевозки и целосности продукции:

  • автомобильным транспортом
  • железнорожным транспортом
  • морская перевозка
  • контейнерная доставка
Монтаж сендвич-панелей

Организация работ по монтажу сендвич панелей в рамках договоров подряда и субподряда осуществляется с учетом требованием службы заказчика в строгом соответствии с нормативно технической документацией и регламентом проведения работ.

СЕРТИФИКАТЫ

Выпускаемая компанией РОССЕЛЬПРОМ продукция проходит обязательный контроль качества и производится в согласно требованиям ГОСТ, ТУ, и техническим регламентам. Продукция сертифицирова в аккредитованных органах по сертификации в системе контроля качества ГОСТР, ИСО, ПОЖТЕСТ

Сертификат № POCC RU.НА34.Н02191 от 04.04.2018

Сертификат № POCC RU.НА36.Н05973 от 13.03.2019

Эксперное заключение № 1739г/2017 от 25.10.2017

Сертификат № ССБК.RU.ПБ14.Н00252 от 17.10.2017

Сертификат № ССБК.RU.ПБ14.Н00250 от 13.10.2017

Сертификат № ССБК.RU.ПБ22.Н00002 от 20.11.2017

Сертификат № ССБК.RU.ПБ22.Н00015 от 03.04.2018

Сертификат № POCC RU.НА36.Н06024 от 14.03.2019

Сертификат № EK.RU.OOC.CMK-00260 от 11.03.2019

Сертификат № POCC RU.АЖ40.Н00262 от 04.06.2018

Сертификат № POCC RU.АЖ40.Н00261 от 04.06.2018

Сертификат № POCC RU. АЖ40.Н00443 от 22.02.2019

Наши объекты

Оставить заявку

г. Санкт-Петербург,
ул. Хрустальная, д.18, офис 217

Секреты монтажа сэндвич панелей. Установка сэндвич панелей в Москве, Калуге

Перед началом работы следует внимательно осмотреть сэндвич-панели, чтобы убедиться, что они совпадают по размеру и цветовой гамме. Только после этого можно приступать к монтажу. Работы проводятся в следующей последовательности:

  1. Тщательно обмеряем металлический каркас, чтобы убедиться, что он точно соответствует проекту. Стены должны быть строго прямоугольными. На каркас сэндвич-панелей наносим разметку расположения.
  2. Очищаем сэндвич-панели от пыли
  3. Снимаем защитную плёнку и, если указано в проекте, разрезаем панели. Для этого лучше использовать небольшую пилу. Главное, чтобы зубья инструмента были мелкого профиля, а панели в процессе распиливания находились на прочной опоре, покрытой чем-нибудь мягким. Так же можно использовать дисковую пилу с алмазным диском. Жесть нарезается ручными ножницами. При несоблюдении этих простых правил панели можно очень легко повредить.
  4. Ни в коем случае нельзя использовать для нарезания панелей газопламенные резаки. Это приводит к плавлению составляющих компонентов
  5. Устанавливаем сэндвич-панели на каркас и проводим герметизацию стыков
  6. Добавляем дополнительные системы, указанные в проекте (водостоки и т.д.)
  7. Для соединения фасонных элементов из жести используем резиновую киянку.
  8. Если в процессе требуется использовать лестницы или что-то иное, то они крепятся к несущему каркасу. Ни в коем случае не к самим панелям.
  9. При работе с металлокаркасом используем саморезы из нержавейки, оснащённые уплотняющими прокладками.  Но перед этим обязательно проверяем характеристики саморезов на соответствие данным работам. При монтаже панелей к деревянным элементам используем специализированные самонарезающие винты.
  10. Особое внимание уделяем ширине полки: для промежуточного прогона она не должна превышать шесть сантиметров, для крайнего прогона – четыре сантиметра. Исключение составляют те случаи, когда в документах проекта указаны другие показатели.
  11. Сэндвич-панель необходимо прижать к колоннам при помощи специальных струбцины. Техника подъёма может изменяться в зависимости от положения панели. Если она уложена горизонтально, то её веса будет достаточно для того, чтобы прижать изоляцию. В том случае, когда панель для подъёма располагается вертикально, необходимо приложить некоторое усилие, чтобы замки сошлись до конца. Подъём осуществляем крайне аккуратно, не торопясь, чтобы избежать повреждений самой панели или замков.
  12. Теперь можно крепить панель к каркасу. Помним, что между панелью и опорой обязательно должна быть уплотнительная лента.
  13. Монтаж осуществляется по стандартной схеме: расстояние между саморезами – тридцать-сорок сантиметров, между вытяжными заклёпками – тридцать сантиметров.

Важно:

  • В замковых соединениях не должно оставаться ни малейших зазоров. Обязательно проводим герметизацию при помощи строительной пены или минеральной ваты
  • Никогда не проводить монтажные работы при сложных погодных условиях: сильном ветре, дожде, снегопаде, тумане и т.д.
  • Не забудьте снять защитную плёнку с изделий до начала монтажа
  • Не используйте абразивные моющие средства для мытья сэндвич-панелей. Это может привести к повреждению антикоррозийного покрытия
  • Во время всего процесса монтажа, а так же при любых перемещениях следите, чтобы панели не подвергались ударам и не поднимались за верхнюю обшивку
  • При работе с любыми средствами герметизации обязательно соблюдайте температурный режим
  • Никогда не оставляйте панель на конструкции или в струбцине, не закрепив саморезами
Тип крепежа Толщина панели, мм Длина самореза l, мм
(ориентировочная)
Применение
Для стены Для кровли

Самосверлящийся шуруп для крепления сэндвич - панелей к металлическим конструкция с толщиной опорной полки от 2 до 14мм

50 90 132 Крепление стеновых и кровельных сэндвич панелей
80 120 160
100 132 185
120 160 210
150 185 235
170 210 240
180 235 270
200 240 280
220 270 315
250 280 315

Для крепления изделий толщиной от 0,4 до 2 мм

  20
  1. Соединение профлиста на стыке кровельных панелей.
  2. Крепление фасонных элементов.
  3. Крепление ГП-элементов.
29
35



Сэндвич-панели в горизонтальной полосе

Инструкция по установке горизонтальных планок сэндвич-панелей

Инструкция по установке планок горизонтальных сэндвич-панелей

1. Разгрузка крупногабаритных сэндвич-панелей и коробчатых профилей листов требует использования вилки автопогрузчиков с большой площадью опоры и большим пролетом вилкой.

2. Начните с установки сэндвич-панелей с начальным окладом из более толстой листовой стали.Проверьте правильность установки каждой детали с помощью спиртового уровня. Это поможет точно разместить первую сэндвич-панель.

3. Закройте все стыки между сэндвич-панелью и каркасом водонепроницаемой самоклеющейся прокладкой. Нанесите гидроизоляционные самоклеящиеся прокладки на начальный оклад, ленточный фундамент, колонны каркаса, каркасы зданий, балки и прогоны.

4. Перед установкой первого ряда сэндвич-панелей необходимо установить капельный колпачок с отливным краем, достаточно длинным, чтобы отводить весь поток дождевой воды с фасада стены и ленточного фундамента.При уже прикрепленных сэндвич-панелях установка подходящего колпачка может оказаться невозможной.

5. Из-за большого веса сэндвич-панели должны перемещаться более чем одним человеком. Перед закреплением снимите защитную пленку с внутренней стороны каждой сэндвич-панели. Снимите внешнюю защитную пленку с сэндвич-панелей на завершающей стадии строительства, чтобы обеспечить максимальную защиту от грязи. Однако защитную пленку необходимо удалить в течение 3 недель с даты изготовления сэндвич-панели.

6. При необходимости сэндвич-панели можно аккуратно надеть на место, используя молоток и деревянный брусок. Избегайте повреждения стыков и замков.

7. Перед креплением сэндвич-панелей проверьте их выравнивание с помощью спиртового уровня.

8. Закрепите сэндвич-панели на стальном каркасе винтами. Используйте только самосверлящие винты для стального листа с уплотнительными шайбами. Отрегулируйте крутящий момент сверления так, чтобы винты не затягивались слишком сильно, чтобы не повредить внешнюю облицовку сэндвич-панели.Установите винты на расстоянии 3,5 см от краев сэндвич-панели.

9. Заполните зазоры водонепроницаемой самоклеящейся прокладкой на каждом завершенном участке работы.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальное газовое уплотнение и полное стыковку соседних сэндвич-панелей. Полиуретановая прокладка, используемая для замков, предотвращает термические разрывы между сэндвич-панелями.

11. Сэндвич-панели относительно легкие.Они могут выдержать только собственный вес. Сэндвич-панель толщиной 100 мм весит примерно 12,5 кг на квадратный метр. Для обработки длинных сэндвич-панелей используйте специальные приспособления. Balex Metal поставляет сэндвич-панели, обрезанные по длине с допуском до миллиметра. Однако иногда необходимо обрезать их по размеру на месте. Обрезать пилой или лобзиком, подходящим для резки листовой стали.

12. На каждом этапе работы оставляйте между сэндвич-панелями рабочие зазоры шириной от 10 до 20 мм.Для обеспечения непрерывной теплоизоляции без разрывов зазоры полностью заделать пенополиуретаном низкого давления. Вертикальный гидроизоляционный слой, используемый для покрытия деформационных швов между сэндвич-панелями, является трехмерным, чтобы компенсировать любое тепловое расширение и сжатие облицовки сэндвич-панелей. Отрегулируйте вертикальное выравнивание оклада длинным спиртовым уровнем. Закрепите саморезами из листовой стали с прокладочными шайбами ​​или заклепками, расположенными на расстоянии примерно 30 см друг от друга.

Что такое сэндвич-панель? | Стеновые сэндвич-панели

Образец сэндвич-панели для отображения поперечного сечения

Проще говоря, сэндвич-панель - это тип панели, состоящий из трех (а иногда и более) материалов, которые склеиваются вместе, образуя один. Сэндвич-панели используются в различных сферах строительной индустрии: от кровельных панелей до напольных панелей и стен, из которых состоит само здание.Сэндвич-панели также можно назвать композитными панелями, что означает, что они сформированы из более чем одного типа материала.

Сэндвич-панели называют сэндвич-панелями из-за конфигурации панелей. Панели имеют три основных компонента: два обращенных наружу слоя и толстую сердцевину; две внешние панели действуют как «хлеб» сэндвича, а сердцевина - как мясо.


Получите ценовое предложение для стеновых сэндвич-панелей!


Обычно два обращенных наружу слоя наносятся для увеличения общей прочности панели или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик. Продолжая аналогию с сэндвичем, иногда могут потребоваться некоторые дополнительные «ингредиенты» (материалы), чтобы сделать идеальную сэндвич-панель для вас.

Для нашей системы стеновых сэндвич-панелей эти специфические характеристики обычно наиболее важны: STC (класс передачи звука) рейтинг, R-Value и огнестойкость .

Каждая из этих характеристик панели может быть чрезвычайно важной для проекта, в зависимости от среды, в которой будет находиться система сэндвич-панелей.Например, для системы стеновых панелей, поставляемой на склад в штате Мэн, может потребоваться другой тип панели, чем на химическом предприятии в Аризоне.

Пример сэндвич-панели с дополнительной стальной обшивкой для дополнительной прочности

Рейтинг STC

Начнем с рейтинга STC панели. STC , обозначающий Класс передачи звука , относится к способности панелей уменьшать проходящий через них шум. Эта характеристика наиболее важна на предприятиях тяжелой промышленности или на любом предприятии, где работники должны выдерживать громкий шум в течение длительного периода времени.

Самый эффективный способ повысить рейтинг STC сэндвич-панели для стен - это добавить дополнительные подложки, которые помогут поглощать шум. Для производства панелей мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукоизоляционные панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.


R-значение

Еще одной важной характеристикой сэндвич-панели является ее R-Value.R-Value - это общий термин для строительства и строительства, который относится к изоляционным свойствам материалов или их способности противостоять потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя это может быть изменено для конкретных применений). Чтобы увеличить R-Value панели, вам нужно сделать изолирующую часть панели (сердцевину) как можно более толстой или построить панель из другого материала сердцевины.

В некоторых помещениях специального назначения можно использовать более высокую R-ценность для экономии энергии

Например, возьмем нашу популярную стеновую панель из гипса / гипса.Глядя на ее конфигурацию, панель G / G имеет две гипсовые панели 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистирольного ядра. Эта конфигурация предлагает значение R, равное 11. Тем не менее, мы можем изменить изоляцию гипсовой / гипсовой панели на сердцевину из поли-ISO и мгновенно повысить значение R до 17, значительно увеличив термостойкость конструкции.

Сэндвич-панели с повышенным показателем сопротивления теплопередаче можно встретить в более жарких и холодных средах, чем обычно.Если стеновая панель хорошо удерживает внешнее тепло снаружи, она также будет хорошо удерживать внутреннее тепло.


Класс огнестойкости

Последним и, возможно, самым важным фактором для вашей стеновой сэндвич-панели является степень огнестойкости, которую она обеспечивает. Уровни огнестойкости иногда бывает трудно понять и полностью понять, потому что нормативные документы могут использовать различные измерения для определения их огнестойкости. Чтобы получить полное изложение разницы в наших рейтингах огнестойкости, посетите раздел «Стеновые системы с рейтингом огнестойкости: руководство для начинающих».

Но вот краткое изложение…

Классификация панелей Panel Built Стандартная сэндвич-панель

Panel Built (гипс / гипс) имеет рейтинг Class A , что означает, что она не выдерживает пламени, но может воспламениться. Чтобы изменить огнестойкость системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).

Тем не менее, для более жестких условий эксплуатации Panel Built также предлагает панель с рейтингом пожарной безопасности на 1 час .«1 час огнестойкости» - относится к сборке, которая может выдерживать стандартное (ASTM) воздействие огня в течение часа. После этого стену обрызгивают водой из пожарного шланга. Если стена выдерживает шланг, сборка считается огнестойкой на 1 час. Сэндвич-панель 1 Hour компании Panel Built все еще может быть настроена, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальную шпильку 20 калибра каждые 12 дюймов.

Между стеновой панелью класса A и классом огнестойкости в течение 1 часа компания Panel Built предлагает «негорючую» панель .Это для объектов, которые предпочли бы некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже используется стальная шпилька калибра 20.

В целом, степень противопожарной защиты, которая потребуется сэндвич-панели, будет во многом зависеть от окружающей среды, в которой она находится. На объектах, содержащих большое количество горючих материалов и химикатов, обычно требуется более высокий уровень противопожарной защиты. Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы компетентный дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.


Панельное здание с индивидуальной глянцевой черной облицовкой стен

Но почему сэндвич-панели?

До сих пор мы много говорили о том, из чего состоят сэндвич-панели, и о некоторых характеристиках, которые их отличают, но почему вы должны выбирать сэндвич-панели в первую очередь? В чем преимущество использования этой стенной системы перед другими?


Массовое производство с настройкой

Самым большим преимуществом, которое предлагает вам система сэндвич-панелей Panel Built, является экономия средств на по сравнению с серийно производимым продуктом , который по-прежнему может оставаться очень гибким .

Для большинства наших проектов панелей мы можем каждый раз использовать одну и ту же систему панелей. Эта система панелей может быть сконфигурирована в любом макете, который нужен конечному потребителю, используя нашу систему переплетных столбов, чтобы прикрепить их друг к другу. Однако, если потребуется одна из наших сэндвич-панелей, изготовленных по индивидуальному заказу, мы сможем быстро заменить ее другим материалом. После этого изготовленная на заказ панель по-прежнему идеально вписывается в нашу стандартную сборку стеновых панелей, сводя к минимуму любые дополнительные работы по изготовлению или сборке.


Невероятное удобство на рабочем месте

Помимо экономии средств, сэндвич-панели невероятно просто и быстро устанавливаются на стройплощадке по сравнению с панелями, изготовленными вручную. Используя Panel Built, мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на место работы. Панели предварительно вырезаны и маркированы, чтобы легко соответствовать чертежу проекта в САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.

Благодаря тому, что наша система панелей является сборной, ваш проект может быть доставлен и установлен быстрее, чем при использовании традиционных методов строительства. Кроме того, все производственные процессы выполняются на нашем модульном строительном предприятии, поэтому сама рабочая площадка намного чище, проще в обслуживании и в целом гораздо менее разрушительна.


Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам электронное письмо по адресу info @ panelbuilt.com , или вы можете поговорить с нами в нашей функции LiveChat в правом нижнем углу экрана. Наша главная цель - решить ваши космические потребности с помощью превосходного качества и отличного обслуживания клиентов


Примеры стеновых сэндвич-панелей

Установить и запустить сэндвич-панель

Установить и запустить сэндвич-панель

Перед установкой и внедрением сэндвич-панели (сэндвич-панели) примите во внимание следующее:

Шов сэндвич-панелей должен быть заполнен полиуретановым спреем (это будет сделано для того, чтобы стыки панелей были герметичными). Перед тем, как надуть полиуретан, поместите вторую панель. Это приводит к следующему:

1 Герметизирующая панель сэндвич-панелей больше на месте

2 Сэндвич-адгезия панелей увеличивается в бесшовном месте.

3 Теплообмен в точке подключения очень низкий.

Продольные и поперечные сэндвич-панели панелей зависят от места соединения с шасси или конструкцией с помощью специальных шпилек для толщины и длины используемых панелей.Форма соединения этих шпилек со стальным шасси задается заклепкой. Также лучше всего изолировать спрей полиуретана перед распылением панелей внутри стоек.

Установка сэндвич-панели

Специальные советы по установке и эксплуатации сэндвич-панели

Стоит учесть советы по установке и запуску сэндвич-панелей на сэндвич-панелях, в первую очередь:

- Используется соответствующая опора для закрывания шурупов (в зависимости от положение трапециевидных ступеней и допустимое расстояние между сэндвич-панелями)

- Учитывая расстояние между колоннами, конечную ширину, место установки и реализацию сэндвич-панелей, высоту сэндвич-панелей и интенсивность ветровой ветер относительно места установки и реализации сэндвич-панели сэндвич-панелей при проектировании металлоконструкций и строительстве сэндвич-панелей (за счет сокращения Перти на установку и запуск сэндвич-панели)

- Использование лучших сэндвич-панели для сэндвич-панелей с желобом и окладом, которые используются для красоты и герметизации конструкции.

- Используйте специальный клей CRAP 225 (корапоп225) для оптимальной герметизации и герметизации

- Использование специальных прокладок для монтажа и монтажа потолочных кровельных панелей и стеновых сэндвич-панелей

- Точность и соблюдение сборки поворотные и панельные панели для надлежащего уплотнения сэндвич-панелей для стеновых панелей

- Высокая скорость и легкость доставки, а также простой монтаж сэндвич-панелей - отличительные особенности этого продукта.

Иран добился значительного прогресса в производстве сэндвич-панелей, и его использование оказалось лучше, чем старый.

Его очень трудно использовать в Иране из-за различных погодных условий и четырех сезонов.

Сэндвич-панель обладает высокой устойчивостью к различным условиям и намного более рентабельна, чем другие конструкции из-за длительного срока службы.

Сэндвич-панель

Эти панели обладают замечательной устойчивостью к землетрясениям и, благодаря небольшому весу, нанесут наименьший финансовый и психологический ущерб от землетрясений, и это будет учитываться, когда речь идет о том, что Иран расположен на крупнейшие разломы землетрясения и невосприимчивы к этому великому стихийному бедствию. Это важно и значимо.

Если вы заметили, что европейские страны, из-за их лучших характеристик, придумали эти панели, которые на протяжении многих лет закладывались для строительства конструкций. Но если немного подумать, мы обнаружим, что их использование в зданиях и зданиях будет более рентабельным и лучшим. А

, если вы ненадолго поедете в город, вы увидите, что большинство производителей задумались над этим и начали использовать панели.

Мы рады представить себя ведущими производителями толстостенных и различных видов металлических полиуретановых сэндвич-панелей.Мы использовали современные и современные машины для производства наших панелей, которые являются одними из лучших в мире и единственной непрерывной производственной линией в регионе.

Наша продукция пользуется большим спросом и рекомендуется многими консультантами и инженерами; это связано с внешним видом и ценами различной эстетики.

Продукция из сэндвич-панелей. Современные строительные изделия, изготовленные из оцинкованной стали с покрытием из оцинкованной стали / оцинкованной стали, производятся в виде высоких и низких листов, а также полиуретана, стекловаты или минеральной ваты в качестве изоляционных материалов.

Установить сэндвич-панель

Сэндвич-панель была представлена ​​как один из новых материалов при строительстве конструкций и ниш, которые, помимо строительства конструкций, используются в других областях, включая строительство: грузовых камер, строительство изолированные комнаты, строительство дешевых дач, строительство котлованов И….

Сэндвич-панель состоит из трех слоев: два слоя металла в наружных частях и слой пены в средней части сэндвич-панели, в зависимости от применения сэндвич-панели в конкретных условиях пены, вводимой в слои сэндвич-панелей.Be

опасности строительства сэндвич-панелей

В течение последних нескольких десятилетий в строительстве стало все шире использоваться «сэндвич-панели». Они дешевы, легки, просты в установке, гигиеничны и способны обеспечить отличный тепловой барьер. Хотя они не разжигают пожары, они были причастны к быстрому распространению огня, вызванному опасной операцией.

Что такое «Сэндвич-панели»?

Сэндвич-панель состоит из сердечника из изоляционного материала, помещенного между двумя слоями металла, обычно стали или алюминия, скрепленных под давлением. Изоляционный материал может быть горючим или негорючим. Список использованных материалов, от худшего к лучшему, и их горючесть следующие:

  • Пенополистирол или полиэтилен (легковоспламеняющиеся)
  • FRP или полиэфирная смола, армированная стекловолокном (горючая)
  • Полиуретан или полиизоцианат (горючий)
  • Стекловолокно или минеральная вата (негорючие)
Почему они опасны?

Здание, построенное из сэндвич-панелей, не сохраняет свою целостность при пожаре, и панели могут фактически способствовать распространению огня.Сердечники из полистирола и полиэтилена начинают плавиться при температуре примерно 200 F, что позволяет этим пластмассам течь и питать огонь, как легковоспламеняющаяся жидкость. Полиуретан, полиизоцианат и стеклопластик воспламеняются в диапазоне от 650 F до 1000 F. Все эти материалы при горении выделяют густой черный, покрытый сажей дым. И все будет гореть, независимо от того, содержат он огнезащитный состав или нет, при правильных условиях. Все здания этого типа конструкции классифицируются Международной организацией по стандартизации как Каркас (1).Здания этой конструкции имеют свойство разрушаться при пожаре.

Панели из стекловолокна или минеральной ваты не горят, но они плохо выдерживают огонь, а также имеют тенденцию к разрушению. Здания этого типа конструкции классифицируются ISO как негорючие (3).

Где используются сэндвич-панели?

Сэндвич-панели широко используются в пищевой промышленности, холодильных камерах, электронике и фармацевтике, но их можно найти практически везде.

Как узнать, из горючего или негорючего материала была использована панель в строительстве?

Это сложный вопрос, и даже инспекторы ISO допускают ошибки. За исключением вскрытия панели, лучший и наиболее точный метод - это узнать название компании, которая изготовила панель, а затем ознакомиться с ее техническими данными.

Какие шаги можно предпринять для минимизации потерь при пожаре в конструкции из горючих сэндвич-панелей?
  1. Опасные процессы, которые могут быть источниками возгорания, должны быть надлежащим образом защищены и расположены вдали от стен. Сварка, приготовление пищи, подзарядка аккумуляторов вилочного погрузчика и окраска распылением - вот примеры опасных процессов.
  2. Вся электрическая энергия, проходящая через стены или потолок, должна быть заключена в металлический кабелепровод.
  3. Оставьте широкие проходы между складскими помещениями и стенами с сэндвич-панелями.
  4. Внутренние стены должны быть негорючими, чтобы обеспечить определенную степень разделения.
  5. Не допускайте повреждения вилочным погрузчиком любых панелей и незамедлительно устраняйте любые повреждения, которые могут возникнуть.
  6. Горючие материалы не должны храниться вдоль внешних стен здания.
  7. Спринклерная защита, подходящая для людей, должна быть предусмотрена, когда значительная часть здания построена из горючих сэндвич-панелей. В соответствии с рекомендациями NFPA требуется спринклерная защита для горючих конструкций, за исключением случаев, когда здание полностью пустует.

Строительство из горючих сэндвич-панелей подлежит страхованию, но необходимо соблюдать защитные меры, чтобы предотвратить катастрофу.

Для получения дополнительной информации о сэндвич-панелях см .: FM Global, «Понимание опасности, пластмассы в строительстве»; Gen Re Facultative Matters, ноябрь 2004 г., «Вопросы и ответы о композитных панелях»; Ассоциация британских страховщиков, май 2003 г., «Техническое описание противопожарных характеристик систем сэндвич-панелей»; FM Global, Таблицы данных по предотвращению имущественных потерь, «Пластмассы в строительстве».

Поставка нескольких типов сэндвич-панелей и их характеристик

сэндвич-панели из полистирола

Являясь своего рода многофункциональным строительным материалом нового типа, он состоит из стальных листов с обеих сторон и прослоек из полистирола.Они склеиваются высокопрочным клеем при высокой температуре и давлении с помощью автоматической формовочной машины.

  • Легкий дедвейт: 10-14 кг / кв.м, простой в установке (не требуется кран), короткие сроки строительства и низкая стоимость.
  • Большая нагрузка: Используется в качестве опорной конструкции и обороны устройство для его характеристики высокой жесткости намерения.
  • Гибкость в использовании: Контролируемые компьютером на непрерывной сборочной линии, длина может быть выбрана по вашему желанию.
  • Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт / м. К.

сэндвич-панель из полиуретана

Являясь своего рода многофункциональным строительным материалом нового типа, он состоит из стальных листов с обеих сторон и прослоек из полистирола. Они склеиваются клеем высокой плотности при высокой температуре и давлении с помощью автоматической формовочной машины.

  • Легкий дедвейт: 10-14 кг / кв.м, простой в установке (не требуется кран), короткие сроки строительства и низкая стоимость.
  • Большая нагрузка: Используется в качестве опорной конструкции и обороны устройство для его характеристики высокой жесткости интенсионала.
  • Гибкость в использовании: управляемые компьютером на непрерывной сборочной линии, их длина может быть выбрана по вашему желанию.
  • Тепло- и звукоизоляция: Средняя теплопроводность не менее 0,04 Вт / м. К.

Сэндвич-панели из минеральной ваты

Сэндвич-панели из минеральной ваты состоят из двухслойных стальных пластин с цветным покрытием, устойчивых к атмосферным воздействиям, или других металлических пластин и минеральной ваты, которые являются лучшими огнестойкими материалами.Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складским помещениям, выставочным залам, морозильным складам, цехам очистки и т. Д., Который отличается поддержанием температуры, теплоизоляцией, весовой нагрузкой, атмосферостойкостью с богатой красочностью и хорошим качеством. внешний вид.

ПУ сэндвич-панель

Характеристики сэндвич-панели PU:

  1. Легкий вес: всего 10–14 кг / м2, установка удобна и гибка; Не требует крупногабаритных подъемных устройств, что снижает затраты на строительство.
  2. Высокая прочность и большая жесткость обеспечивают пригодность для несущих конструкций, а также для несущих и защитных конструкций.
  3. Хорошая сохранность температуры и теплоизоляция: Средняя теплопроводность 0,023 Вт / м. К.
  4. Прекрасная огнестойкость: испытание национальным центром контроля качества для огнестойких строительных материалов, все его показатели соответствуют классам B1 и A по стандарту GB8624 соответственно.
  5. Гибкое применение: Поскольку непрерывная производственная линия управляется компьютерной системой, длина указанных составных листов будет определяться и выбираться в соответствии с требованиями проектирования, условиями транспортировки и установки.
  6. Можно выбрать разную толщину композитных панелей в соответствии с допустимой нагрузкой и расстоянием между прогонами.

Сэндвич-панель из полиуретана

Сэндвич-панель из полиуретана состоит из 2 слоев устойчивых к атмосферным воздействиям цветных стальных листов и между 2 слоями из огнестойких материалов нанесены твердые формы полиуретана. Он подходит для различных крыш и стен, относящихся к крупногабаритным заводским зданиям, складским помещениям, выставочным залам, спортивным залам, морозильным камерам, мастерским по очистке и т. Д., Который отличается поддержанием температуры, теплоизоляцией, весовой нагрузкой, атмосферостойкостью с богатыми красочность и хороший внешний вид.

Архив сэндвич-панелей - TSSC

Сэндвич-панели кровли используются для стен и крыш, в первую очередь, для строительства логистических зданий, складов, офисных зданий, спортивных сооружений, морозильных камер, торговых центров, производственных зданий, офисных зданий и т. Д. Эти панели состоят из трех материалов - низкого -плотный сердечник и тонкий слой металла, прикрепленный с двух сторон. Сердечники обычно изготавливаются из EPS, PIR и PUR, а также из минеральной ваты. Эти материалы имеют разную тепло- и звукоизоляцию, реакцию на огонь и вес.

Сэндвич-панели - легкая сердцевина и простой монтаж

Сэндвич-панели - это фасадные и композитные облицовки, полученные путем впрыскивания полиуретана разной толщины между оцинкованными листами и алюминиевыми пластинами. Сердцевина обычно очень мягкая и остается зажатой между обоими слоями. Жесткость изгиба повышается за счет добавления сердечника, и это также не увеличивает вес.

Планируете ли вы установить сэндвич-панель на крышу или стены? Чтобы установить кровлю из сэндвич-панелей и , подрядчику может потребоваться почти 7-8 часов, и этот процесс выполняется быстро и легко.Панели TSSC, включая такие материалы, как подрамники, панели, винты и крепежные детали, транспортируются на строительную площадку.

ЦСК сэндвич-панели популярны и эстетичны

TSSC Кровельное покрытие из сэндвич-панелей в настоящее время набирает популярность и активно используется в коммерческих целях. Наши промышленные панели бывают разных форм, размеров и охладителей. Мы - один из самых известных производителей сэндвич-панелей на Ближнем Востоке. Наши панели разработаны, чтобы помочь архитекторам иметь больше возможностей.Они могут выбрать панели исходя из дизайна здания.

Наши панели улучшают эстетику, используемую при строительстве производственных помещений, складов, автосалонов, торговых центров и т. Д. Наши панели привлекательны, современны и технологичны. Панели непористые, поэтому их очень легко чистить. Покрытие водостойкое, поэтому мыть панели водой не составит большого труда.

Выберите ядро, наиболее гибкое

Наиболее распространенным типом теплоизоляционного материала является полиуретан, и панель получает улучшенную изоляцию при прикреплении сердечника.Это снижает затраты на отопление; Эти панели также действуют как экономия места при строительстве. Материал сердечника имеет низкую плотность, что добавляет гибкости процессу установки. Сэндвич-панели с сердцевиной из минеральной ваты обладают огнестойкостью и звукоизоляцией. Панели с сердцевиной из пенополистирола очень доступны по цене; это считается старинным материалом.

Выберите панели TSSC - придерживаясь одного производителя

TSSC Система кровельных панелей очень доступна; Стоимость указана из расчета всей толщины продукта и основного материала. Для очень продолжительной работы хорошо подходит ядро ​​EPS, но лучшая производительность обеспечивается ядром PIR. Инвестируя в сэндвич-панели, лучше всего заказывать сэндвич-панели напрямую у производителя. Сэндвич-панели TSSC поставляются со всеми аксессуарами, включая различные фитинги, крепеж, оклады и т. Д. Вы можете посетить наш офис для консультации, и у нас есть наши торговые представители, которые даже могут посетить ваш объект, чтобы дать совет.

В заключительной записке

Мы - компания ISO 9001, предлагающая решения для кровли и облицовки уже более четырех десятилетий.TSSC - один из крупнейших производителей изоляционных материалов в ОАЭ.

Создайте практическое решение для вашего следующего проекта.

Посетите наш веб-сайт для получения дополнительной информации, запросите ценовое предложение.

концовок | Сэндвич-панель

Передний выстрел

Передняя часть используется, когда изолирующая сердцевина оголена на передней части крышки сэндвич-панели, защищая ее от протечек и влаги. Чтобы добиться максимальной защиты и эстетической интеграции, он изготавливается с силуэтом и отделкой крыши под сэндвич-лист, что обеспечивает уникальный результат по лучшей цене в PANEL SANDWICH GROUP.

Вершина гребня до двух вод

В случае сэндвич-крышек с двумя тканями важно закрыть это собрание, чтобы предотвратить утечки и влажность или даже предотвратить гнездование птиц там, что может привести к серьезным повреждениям. Коньковая крышка выполнена с регулируемым углом падения и перфорированными концами, имеющими форму многослойного листа для полной защиты.

От гребня до стены:

Когда кровельные листы начинаются от стены, которая продолжается на многослойной крышке, рекомендуется установка коньковой накладки на стену.Эта деталь прикручивается непосредственно к стене, чтобы влага и осадки, падающие на стену, не попадали в сэндвич-лист r. Он также производится с регулируемым углом падения, высеченными концами в соответствии с профилем плиты и в той же отделке, что и сэндвич-панель, по очень низкой цене м2.

Боковая обшивка

Когда покрытия для многослойных листов не находятся рядом с зданиями, изоляционная сердцевина оказывается незащищенной и уязвимой для внешних факторов, таких как дождь, удары и птицы, среди прочего.Чтобы этого избежать, боковая отделка покрывает сердцевину по всей пластине крыши, обеспечивая оптимальную производительность в течение длительного времени.

Отделка боковой стенки

Если сэндвич-крышка прикреплена к соседнему зданию, фасад которого возвышается над сэндвич-панелью, рекомендуется установить боковую отделку стены, закрывающую это собрание. Этот элемент привинчивается к стене и крышке сэндвич-панели, что оптимизирует его поведение в течение длительного срока службы установки.

Лиматеса или диагональный гребень

Встреча двух полотен сэндвич-покрытия не всегда происходит перпендикулярно, но иногда мы обнаруживаем диагональные выступы, которые также должны быть защищены специальной отделкой: лиматеша или диагональный выступ. Таким образом, на этой встрече предотвращаются утечки и влажность, обеспечивая исключительную защиту.

Хребет Лимахоя

Покрытия для крыш из многослойных листов позволяют достичь отличного результата в самых разных конфигурациях, с надлежащей отделкой, гарантирующей их эксплуатационные характеристики.Это случай верха конька Lima, который защищает вогнутый стык между двумя панелями кровельных листов.

Ремень U-образной формы

Для фасадной панели требуется прочное основание, на которое будут опираться изоляционные плиты для фасадов. Эту функцию выполняет U-образный конец, который крепится к земле и действует как направляющая или направляющая, на которой устанавливаются сэндвич-панели и, таким образом, обеспечивает большую устойчивость по лучшей цене в PANEL SANDWICH GROUP.

Накладка внутреннего угла

Изоляционные панели для фасадов промышленных зданий могут испытывать движения, которые приводят к тепловым утечкам или влаге, что значительно снижает эксплуатационные характеристики сэндвич-листа. Для придания большей прочности конструкции там, где это стоит, угловая отделка привинчивается изнутри к стыку 90 ° между двумя сэндвич-панелями и обеспечивает исключительную защиту.

Внешний угловой профиль

Отделка внешнего угла привинчивается снаружи к перпендикулярному стыку между двумя сэндвич-панелями таким образом, что конструкции придается большая прочность, и избегаются движения или фильтрации, которые портят теплоизоляцию и хорошую цену фасадной сэндвич-панели.Чтобы обеспечить правильную эстетическую интеграцию, он изготавливается с той же отделкой, что и фасадные панели.

Санитарные профили

Санитарные профили - это аукцион, специально предназначенный для камер хранения пищевых продуктов и помещений, где требуется высокая степень гигиены. Эти профили состоят из двух частей: металлического каркаса, к которому привинчивается фасадная панель, и изогнутого ПВХ-покрытия, которое предотвращает накопление грязи и облегчает очистку, тем самым окупая хорошую цену фасадной сэндвич-панели.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
