Установка металлических и противопожарных дверей в газобетон, гипсокартон и сэндвич-панели
метки: монтаж, противопожарные двери, металлические двери
Тему об установке металлических дверей, в том числе противопожарных, в стены из легких строительных материалов (газобетон, гипсокартон и сэндвич-панели) нужно логически разделить на две составляющие.
Первая – о технической целесообразности подобных действий, и вторая – о способах укрепления дверного проема в необходимых случаях. Далее, поскольку рассматриваются именно металлические двери, то техническую целесообразность мы разберем с двух точек зрения, – взломостойкости и огнестойкости стен из легких строительных материалов, – в проемы которых эти металлические двери предполагается устанавливать.
Взломостойкость и условие равнопрочности конструкции
Устанавливая металлические двери, владельцы недвижимости в первую очередь наверняка думают об их взломостойкости в деле защиты ценностей, хранящихся в данных помещениях.
С точки зрения взломостойкости, наибольшей прочностью среди перечисленных легких материалов обладают стены из пенобетона, если их толщина равна или превышает 200 мм. Применение современных растворных смесей позволяет строить достаточно прочные стены из автоклавного газобетона или шлакобетона.
Следующим по прочности материалом являются сэндвич-панели. Это крупноразмерные трёхслойные листы, в которых находится теплоизолирующий слой из базальтовой минеральной ваты или пенополистирола самозатухающих марок. Взломостойкость сэндвич-панелей обеспечивается внешними листами оцинкованной стали толщиной 0,5-0,7мм. Для сравнения прочности можно представить себе – насколько легко сделать дыру в двухслойном заборе из листов профнастила. Хотя сами по себе оцинкованные листы сэндвич-панелей сравнительно легко режутся кровельными ножницами или болгаркой, но множество точек взаимного крепления листов сделает достаточно трудоемкой задачу по вырезу в такой стене большого отверстия, через которое сможет пролезть человек.
Стоит подумать, стоит ли вообще устанавливать на такие стены металлическую дверь.
Огнестойкость стен из газобетона, гипсокартона и сэндвич-панелей
В случае, если в проемы стен из легких материалов требуется установить противопожарные двери, следует также оценить огнестойкость самих стен. По аналогии с взломостойкостью, конструкция «дверь – стена» должна обладать равнозначной огнестойкостью. Соответственно, имеет смысл устанавливать двери с таким пределом огнестойкости, который не превышал бы заметно огнестойкость самой стены. Еще лучше, если материал стен обладает большей огнестойкостью, чем противопожарная дверь. Иначе говоря, не имеет смысла тратиться на противопожарную дверь с пределом огнестойкости EI60 (60 минут), если стены смогут сопротивляться огню заметно меньшее время.
Отличной огнестойкостью обладают стены из газобетона. Ячеистый бетон автоклавного отверждения в соответствии с ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть» относится к негорючим (НГ) материалам.
СНиП II-2-80 5 определяет, что перегородка из ячеистого бетона плотностью 800 кг/м3 при толщине 75 мм имеет предел огнестойкости 2,5 часа, а толщиной 80 мм – 3 часа. Соответственно, в проемы стен из газобетона можно устанавливать практически любые противопожарные двери, и их предел огнестойкости не превысит время сопротивления огню самой стены. Однако следует заметить, что газобетон при воздействии высоких температур свыше 700С покрывается трещинами, а при температуре 1000С и выше полностью теряет несущую прочность. И прочность к побывавшему в пожаре газобетону не возвращается после остывания стены. Это означает, что после пожара стену из газобетона следует разобрать и построить заново.
Стеновые сэндвич-панели обладают высокими характеристиками огнестойкости за счет заполнения внутреннего пространства базальтовой ватой или иным негорючим материалом. При этом, для построения противопожарных преград рекомендуется использовать сэндвич-панели толщиной не менее 100 мм. Такие стены имеют предел огнестойкости EI150 (2,5 часа).
Следует дополнительно уточнять предел огнестойкости сэндвич-панелей, использованных для возведения конкретной стены, поскольку у разных производителей в их производственных линейках имеются панели с разными характеристиками.
Стены из гипсокартона также обладают высокими характеристиками по огнестойкости. Ведущими производителями гипсокартона, такими как КНАУФ, испытаны на огнестойкость и сертифицированы различные варианты перегородок на стальном каркасе и заполнением из негорючих плит. Огнестойкость перегородки зависит как от числа слоев гипсокартона с каждой из сторон перегородки, так и от марки гипсокартона. При этом различают перегородки с обшивками из КНАУФ-листов обычных (ГКЛ) и перегородки с обшивками из КНАУФ-листов огнестойких (ГКЛО). В зависимости от указанных свойств материалов и числа листов ГКЛ(О), предел огнестойкости гипсокартонных перегородок на стальном каркасе изменяется в пределах от EI60 (60 минут) до EI240 (4 часа)
Укрепление проемов в стенах из газобетона, гипсокартона и сэндвич-панелей
Общим правилом укрепления проемов в стенах из легких материалов является построение несущей металлической рамы вокруг проема. Рама получается наиболее прочной, если она крепится одновременно к полу и потолку, выполненному из железобетонных плит или монолитного железобетона (для газобетонных и гипсокартонных стен). В случае с сэндвич-панелями, рама проема крепится сваркой или болтами к другим несущим частям металлического каркаса здания или сооружения.
Согласно теории сопротивления материалов, наибольшей прочностью на изгиб обладают рамы из замкнутых металлических профилей (для укрепления стен обычно используются профили квадратного сечения), а также профилей в виде швеллера. Хотя профили из двутавра также обладают высокой прочностью на изгиб, для укрепления проемов их используют редко ввиду неудобства крепления к ним устанавливаемой дверной коробки.
Проем в стене из газобетона обычно укрепляют так называемым вертикальным армированием, когда раму обкладывают газобетонными блоками. Чтобы рама проема была более жестко закреплена в блоках, также может применяться горизонтальное армирование. В этом случае к раме привариваются «вбок» арматурные прутья, которые идут внутри газобетонной стены. Горизонтальное армирование может осуществляться на всю длину газобетонной стены с расположением арматурных прутьев на разных высотах (каждый 4-й или 5-й ряд кладки).
При укреплении гипсокартонных перегородок раму из прочных стальных профилей монтируют внутри перегородки, крепят ее к полу и потолку, и уже затем зашивают всю перегородку листами гипсокартона.
Чаще всего для рамы используют трубчатый профиль квадратного сечения или если говорить на профессиональном языке, профиль стальной гнутый замкнутый сварной квадратного сечения согласно ГОСТ 30245-2003.

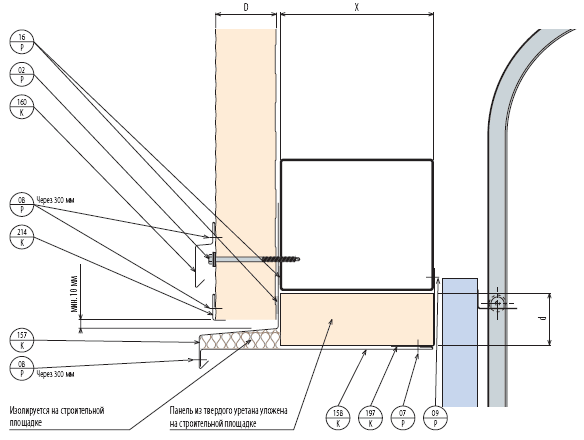

Поскольку сэндвич-панели для создания стен монтируются на заранее спроектированный и собранный металлический каркас, то в этом каркасе уже изначально должны быть выполнены рамы для крепления дверных и оконных коробок. Если же потребовалось установить металлическую дверь «по месту», то в этом месте следует разобрать обшивку из сэндвич-панелей, приварить раму для проема к общей несущей конструкции и затем вернуть обшивку на прежнее место вокруг проема.
➔ Инструкция по монтажу жестких распашных дверей
Скачать инструкцию в PDF
Маятниковые двери из сэндвич-панелей устанавливаются в магазинах, на складах, в производственных помещениях. Они предназначены для организации передвижения через проём с минимальными потерями тепла.
Это условие обеспечивается их самостоятельным закрытием и плотностью прилегания створок к раме двери.
Конструктивное устройство маятниковых дверей
Створки маятникового изделия изготовлены из сэндвич-панели, наружный слой которой состоит из прочного пластика или тонкого металла, а внутри расположен слой из плотного полистирола. Главным узлом, приводящим в исходное положение полотно двери и сохраняющим плотность прилегания к раме, является возвратный механизм. Он находится внутри профиля, который сделан в форме трубы. По периметру створок установлено резиновое уплотнение, обеспечивающие плотность прилегания двери к раме.
Нижняя часть изделия, в зоне контакта с въезжающим транспортом, усилена отбойными листами из твердого полиэтилена, а в верхней установлены окна из прозрачного поликарбоната. Они позволяют контролировать движение техники и персонала с другой стороны проема.
Механизм, возвращающий створки в исходное положение, состоит из пружины, двух рычагов, двух втулок и штифта фиксирующего натяжение пружины.
Возвратное усилие пружины появляется при её скручивании, которое происходит при открывании створки. Дверная конструкция этого вида створок устанавливается в проеме на верхний и нижний шарниры -основания.
Сборка и монтаж маятниковых дверей
Монтаж двери из сэндвич – панели выполняется в порядке, который обеспечивает надежную эксплуатацию двери и состоит из последовательных действий:
- Перед установкой конструкции, стороны закрываемого проема проверить на горизонтальность и вертикальность с помощью уровня. Убедится в соответствии размеров.
- Провести ревизию поставленного комплекта изделия, сравнив со спецификацией. Проверить наличие дефектов на деталях, возможных, при транспортировке, повреждений на створках.
- Используя уровень, в монтажном проеме закрепить верхнюю и нижнюю опоры, определяющие вертикальность установки створки двери. Фиксацию опор к металлической раме проема, выполнить болтовым соединением или сваркой.
- Находящуюся в нижней части створки резьбовую шпильку необходимо закрутить до упора в резьбовой втулке, установленной в профиле створки.
- В нижнее отверстие шпильки необходимо установить металлический шарик (в комплекте) для обеспечения свободного вращения створки.
- В подготовленную опору вставляем дверь и выкручиваем шпильку, совмещая ось с отверстием верхнего шарнира створки. Контрогайкой фиксируем шпильку в профиле створки.
- Создаем усилие в пружине, возвращающей дверь в исходное положение после открывания. Вставляем вороток в отверстие внешней втулки маятникового механизма и вращаем против часовой стрелки тем самым натягивая пружину. Когда необходимое натяжение пружины достигнуто, при этом совмещены отверстия на внешней и внутренней втулках механизма, это положение можно зафиксировать с помощью штифта, вставив его в совмещённые отверстия.
- При монтаже двухстворчатой маятниковой двери вторая створка устанавливается аналогично изложенному в инструкции с учетом плотного прилегания створок в проеме между собой.
- При помощи эксцентрика, расположенного на верхнем основании конструкции, регулируется положение створок в плоскости проёма.
Техническое обслуживание возвратного механизма маятникового изделия из сэндвич – панелей, заключается в периодическом смазывании подшипников скольжения, обеспечивающих длительную эксплуатацию конструкции. Уход за створками двери выполняется с использованием моющих средств для ПВХ изделий.
Монтаж жестких скоростных дверей лучше заказывать в компании, где покупалось изделие. Мастера имеют опыт монтажа и дают гарантию на установку.
Как установить сэндвич-панели для чистых помещений? (Установочный чертеж Wiskind)
A. Установка стеновых панелей для чистых помещений должна быть тщательной в соответствии с линией чертежа конструкции. Угол должен быть соединен вертикально, чтобы предотвратить наклон и скручивание стеновой панели. Отклонение от перпендикулярности сэндвич-панелей для чистых помещений не должно превышать 0,15%.
B. Очистите землю и установите U-образный паз в основании с тем же горизонтальным размером, что и установка линии, и закрепите его с помощью распорных болтов M8 с расстоянием между болтами 500 мм (узел показан ниже).
C. После установки стеновой панели для биологической чистой комнаты зазор шва должен быть одинаковым, а погрешность зазора каждой панели не должна превышать 2 мм, а поверхность положительного давления должна быть равномерно герметизирована герметиком, который должен быть ровной и гладкой, чуть ниже поверхности пластины, без неровностей и примесей.
D. Электрическая распределительная коробка на стеновой панели, панель управления и различные отверстия, через которые проходит трубопровод, должны быть расположены правильно, с аккуратными краями, герметичными, чистыми, обеспыленными и герметизированными негорючими или негорючими материалами. .
E. Зарезервированное отверстие для установки дверей чистых помещений и окон должно соответствовать конструктивным требованиям и должно быть гладким, герметичным, чистым и свободным от пыли.
F. Перегородка должна быть установлена прочно, а положение, количество, спецификация, способ соединения и антистатический метод закладных деталей и соединительных деталей должны соответствовать конструктивным требованиям.
G. Настенная пластина должна быть установлена вертикально, ровно и в правильном положении. На стыке потолочной плиты и соответствующей стеновой плиты должны быть предприняты меры против растрескивания. Стыки должны быть герметизированы. Следует использовать закругленные углы (узел показан ниже)
З. Поверхность стены должна быть гладкой, ровной и однородной по цвету. Маска стеновой панели должна быть целой (до разрыва пленки).
I. Допустимое отклонение и метод проверки установки настенной панели должны соответствовать требованиям, указанным в следующей таблице.
Допустимое отклонение и метод контроля при установке настенной плиты.
Нет. | Проект | Допустимое отклонение (㎜) | Методы проверки | |
Металлическая сэндвич-панель | Другие композитные плиты | (Не ограничиваясь следующими методами) | ||
| 1 | Перпендикулярность возвышения | ≤1,5 | 2.0 | Проверьте с помощью вертикальной линейки длиной 2 м. |
| 2 | Плоскостность поверхности | ≤1,5 | 2.0 | Проверьте с помощью 2-метрового калибра и щупа |
| 3 | Разница швов | 1,0 | 1,5 | Проверка стальной линейкой и щупом |
Горячие теги: Сэндвич-панели для чистых помещений Настенная панель для биологической чистой комнаты Стеновые панели для чистых помещений
8″ x 8″ – Противопожарная изолированная дверь из гипсокартона с грязезащитным покрытием во фланце
Спецификация изделия:
целых два дюйма толстой минеральной ваты, которая толще большинства панелей.
Он быстро и легко устанавливается и имеет дюймовый фланец, идеально подходящий для легкой установки на любую поверхность. Если код проекта требует огнестойкой входной двери для вашего коммерческого здания, BA-PFI — правильный выбор!
УДОБСТВО : Точные размеры для быстрой и легкой установки на огнеупорные стены и потолки.
ПРЕДОТВРАЩЕНИЕ : Противопожарные двери помогают замедлить распространение огня на ограниченное время.
ОКРУЖАЮЩАЯ СРЕДА : Соответствие LEED V4 — способствует получению сертификата LEED.
БЕЗОПАСНОСТЬ : Обеспечивает легкий доступ для беспроблемного обслуживания и защищает компоненты здания.
ДОЛГОВЕЧНОСТЬ : Прочная стальная конструкция придает прочности и долговечности вашему коммерческому зданию.
Почему стоит выбрать BA-PFI?
СООТВЕТСТВИЕ СООТВЕТСТВУЮЩИМ НОРМАМ : BA-PFI — одна из наших самых надежных противопожарных панелей доступа.
Он специально изготовлен для добавления функций пожарной безопасности в ваше здание в соответствии со стандартами пожарной безопасности. В соответствии со стандартами UL и NFPA, после завершения установки и прикрепления прилагаемых пружин к задней части панели дверь будет самозакрывающейся и самоблокирующейся.
ДОСТУПНОСТЬ : BA-PFI обеспечивает легкий доступ к областям за стенами или потолками для беспроблемного обслуживания, при этом безопасно и надежно защищая компоненты здания в соответствии с нормами. BA-PFI может помочь вашему бизнесу пройти сертификацию LEED (Leadership in Energy and Environmental Design), которая может помочь с налоговыми льготами и другими преимуществами.
ЗАЩИТА : BA-PFI защищает ваши газопроводы, электропроводку, водопровод, отопление, вентиляцию и кондиционирование воздуха, помогая локализовать пожар. BA-PFI сконструирован так, чтобы выдерживать жар от огня в течение определенного времени, прежде чем выйдет из строя.
Это дает время либо для контроля и тушения пожара, либо для помощи людям покинуть здание. BA-PFI имеет активную защелку, которая может выдержать давление, которое может вызвать пожар. Несоответствие давления может привести к открытию незапертых дверей, что приведет к распространению огня. Входные двери также могут иметь автоматические или ручные запирающие механизмы.
ПРЕДОТВРАЩЕНИЕ : BA-PFI препятствует прохождению воздуха, который может способствовать возгоранию. Это также помогает предотвратить распространение дыма.
ОЗНАКОМЬТЕСЬ С BA-PFI
BA-PFI изготавливается с рамой из холоднокатаной стали 16 калибра и дверью из оцинкованной отожженной стали 20 калибра с 2-дюймовой изоляцией из минеральной ваты. Он оснащен защелкой и непрерывной рояльной петлей, внутренней панелью разблокировки и покрыт высококачественным белым порошковым покрытием DuPont. Противопожарные входные двери помогают уменьшить распространение огня в течение ограниченного периода времени.
Огнестойкая панель доступа BA-PFI поставляется с дюймовым фланцем для быстрой установки заподлицо на любой поверхности. Он отлично подходит для промышленных, коммерческих или жилых проектов, где по коду требуется огнестойкий продукт.
МАКСИМАЛЬНЫЙ РАЗМЕР ДЛЯ ВЕРТИКАЛЬНЫХ СТЕН
Максимальный размер для вертикальных стен составляет 48 дюймов x 48 дюймов (1219 мм x 1219 мм), максимальная площадь 2304 дюйма², допуск по высоте и ширине составляет 3 дюйма (76 мм) если площадь не превышает 2304 кв.
МАКСИМАЛЬНЫЙ РАЗМЕР ДЛЯ ГОРИЗОНТАЛЬНЫХ ПОТОЛКОВ
Максимальный размер для горизонтальных потолков составляет 24″ X 36″ (610 мм X 914 мм) (петли и защелки со стороны 36″), допуск на ограничение размеров составляет 3″ (76 мм), если площадь не превышает 864 кв.дюйма
Характеристики
- Дверь из оцинкованной стали 20 калибра
- Защелка, приводимая в действие кольцом/ключом
- Фланец 1 дюйм
- Непрерывная петля для фортепиано
- 2-дюймовая изоляция из минеральной древесины внутри
ИНФОРМАЦИЯ О ОГНЕСТОЙКОСТИ BA-PFI
Противопожарные двери доступа для ВЕРТИКАЛЬНОГО использования подлежат следующим требованиям:
Сертификация: UL 10B (2009), NFPA 252 (2012), CAN/ULC S104 ( 2010).
Оценка достигнута: 3 часа, нейтральное/отрицательное давление
Максимальный размер: 48″ x 48″ (1219 мм x 1219 мм), максимальная площадь 2304 дюймов², допуск по высоте и ширине составляет 3 дюйма (76 мм), если площадь не соответствует не более 2304 дюймов².
Повышение температуры: 250°F (121°C) через 30 минут и 450°F (232°C) через 60 минут.
Противопожарные дверцы доступа для ГОРИЗОНТАЛЬНОГО использования подлежат следующим требованиям:
Сертификация: ASTM E119 (2012 г.), CAN/ULC S101 (2007 г.) горючая конструкция
Максимальный размер: 24″X36″ (610 мм X 914 мм) (петли и защелки со стороны 36″), допуск на ограничения размеров составляет 3″ (76 мм), если площадь не превышает 864 дюймов².
Повышение температуры: в пределах допустимого по ASTM E119и CAN/ULC S101
РЕКОМЕНДАЦИИ ПО МОНТАЖУ:
Дверь доступа, которую можно установить на легковоспламеняющиеся деревянные стойки в течение 60 минут, можно использовать в течение трех часов на негорючей оболочке.
