плюсы и минусы, инструкция по монтажу Альфа отделки + виды и технические характеристики

Фасадные панели, изначально задуманные для выполнения довольно узкой функции — облицовки цоколя дома, быстро завоевали статус полноценного облицовочного материала.

Успешная конкуренция с сайдингом, для которого они были дополнительным материалом, стала возможной благодаря сильному декоративному эффекту, от использования фасадных панелей, высоким рабочим качествам материала и простоте установки.

Основным качеством, вызывающим высокий спрос, стал стильный и солидный внешний вид отделанных домов. Качественная имитация кирпичной или каменной кладки, дают отделанной стене вид постройки, сделанной из дикого камня или отделочного кирпича, с одинаково высоким качеством передачи цвета, фактуры и рельефа поверхности.

Существует масса производителей фасадных панелей, рассмотрим одного из них.

Преимущества фасадных панелей Альта-профиль

Альта-профиль — это крупнейший в России производственный холдинг, специализирующийся на производстве внешних отделочных материалов из полимеров.

ВАЖНО!

Полипропиленовые фасадные панели, в отличие от сайдинга, имитируют разные варианты каменной и кирпичной кладки, причем степень достоверности весьма высока.

Компания располагает солидными производственными мощностями, вся продукция полностью сертифицирована и проходит многоступенчатый контроль качества.

Фасадные панели Альта-профиль отличаются повышенной жесткостью и прочностью материала.

В ассортименте имеется большое количество вариантов, имитирующих различные виды кирпича — от гладкого облицовочного до старого неровного, дикого бутового камня, гранита и т.д.

Высокая натуралистичность имитации достигается созданием рельефа, точно повторяющего характерные неровности и очертания определенного типа материала, а также последующей окраской в разные цвета, придающей панелям окончательный вид. Отличить готовое полотно обшивки от натурального материала сложно даже при ближайшем рассмотрении.

Помимо собственно панелей производятся все необходимые дополнительные элементы — угловые профили, стартовые и J-планки и т. д. Все доборные элементы имеют полное соответствие с выбранными панелями по цвету и материалу, при монтаже они составляют законченное и цельное полотно обшивки дома.

Полезные рекомендации

Ставить стартовый профиль задача, на первый взгляд, простая, но требует соблюдения ряда нюансов

Особенно важно обратить внимание, насколько он будет ровно прикручен, так как малейший перекос навредит всей конструкции. При этом соединительные элементы и места стыков на углах не совпадают, и на каком-то этапе придется всю систему собирать заново

Самой частой ошибкой бывают чрезмерно сильно завинченные саморезы. При перепаде температуры они могут выйти из крепежных пазов, в итоге панели провиснут. Данная проблема явно вида, если первый ряд выскочил. При монтаже между соединениями необходимо делать зазоры до 6 миллиметров. Таким образом, создается шов для различных деформаций, которые со временем обязательно будут.

Перед тем как делать сайдинг, важно заранее ознакомиться с инструкцией, которая прилагается в комплекте. Также стоит почитать и рекомендации от производителя

Весь профиль должен соответствовать выбранной отделке, особенно по прочности. В противном случае появятся деформации и даже трещины.

​​​При соединении надо все элементы вставить точно в пазы. Это обезопасит от появления щелей, в которые могут попасть снег или дождь, что впоследствии приведет к промерзанию отделки и самого фасада. Также будет образовываться конденсат и собираться чрезмерная влага внутри стен. При работах по монтажу сайдинга следует придерживаться правил по технике безопасности и обязательно работать в специальной одежде, которая сможет защитить. Если в работе используется болгарка, то необходимо надевать строительные очки, чтобы стружка не попала в глаза.

Достоинства и недостатки панелей

К достоинствам фасадных панелей Альта-профиль следует отнести:

  • Высокая прочность.
  • Устойчивость к температурным и погодным условиям.
  • Простота монтажных работ, доступность самостоятельной установки.
  • Возможность монтажа в любое время года.
  • Высококачественная имитация каменной или кирпичной кладки.
  • Много вариантов выбора, широкий ассортимент продукции.
  • Экологичность материала, отсутствие вредных выделений.
  • Устойчивость к появлению водорослей, плесени, грибка и т.п.
  • Сравнительно низкая стоимость.

К недостаткам материала можно отнести:

  • Сравнительно высокий коэффициент теплового расширения.
  • Материал горюч, имеются некоторые ограничения в установке (торговые центры, промышленные здания и т.п.).

В целом, фасадные панели Альта-профиль имеют значительно больше достоинств, чем недостатков. Учитывая общую природу минусов материала, свойственных всем представителям пластиковой обшивки, можно отметить не слишком большую значимость недостатков и возможность их компенсации при установке и эксплуатации.

Общие рекомендации при работах

Необходимо понимать, что отделка фасада дома цокольными панелями сайдинга имеет принципиальные отличия, от установки всем привычного материала. Разница становится очевидной даже при рассмотрении отдельных элементов, длина которых совсем разная. Продукция для верхней части фундамента обычно имеет длину около 795 мм. Такие пластины могут расширяться и сжиматься при разнице температур всего лишь до 5 мм, чего не скажешь о традиционном сайдинге, длина панелей которого может меняться на 15 мм в течение года. Цена данной продукции несколько выше в отличие от стенового аналога.

Общие правила сборки покрытия

  • При работах следует использовать крепежи в виде гвоздей или саморезов (длина не менее 30 мм, размер шляпки в диаметре не меньше 6 мм, ножка от 3 мм).
  • Необходимо, чтобы все фиксирующие элементы были установлены строго перпендикулярно в самом центре перфорации.
  • В связи с температурным расширением изделий нужно оставлять зазоры между составными частями облицовки около 0,5 см зимой и 0,2-0,3 см летом.
  • Между шляпкой крепежа и пластиковой панелью должно оставаться небольшое расстояние около двух миллиметров.
  • Вспомогательные профили, располагающиеся в вертикальном положении, крепятся именно в верхнюю часть перфорации в самом верху.
  • Установка фасадного сайдинга, как правило, производится при температуре воздуха не ниже -10 градусов. Перед этим вся продукция помещается в тепло примерно на 10 часов.
  • При неровном фундаменте обрезаются части нижнего ряда. В этом случае стартовая планка не требуется.

Технические характеристики

Технические характеристики для всех разновидностей фасадных панелей Альта профиль имеют некоторые расхождения в значениях, вызванные особенностями изготовления или формы рельефа. Поэтому везде, где это необходимо, будут указаны минимальные и максимальные параметры.

К ним относятся:

  • Длина — 1130-1250 мм.
  • Ширина — 450-480 мм.
  • Толщина — 16-26 мм.
  • Рабочий диапазон температур — от -50° до +60°.
  • Долговечность — от 30 лет.
  • Площадь одной панели — 0,5-0,55 кв. м.
  • Количество в упаковке — 10 шт.

ОБРАТИТЕ ВНИМАНИЕ!

Заявленная производителем долговечность на практике не проверена ввиду временного отсутствия такой возможности.

Гарантийные сроки. Уход за отделкой

Панели из ПВХ проходят испытания на все виды воздействий. Определяется коэффициент расширения под влиянием высоких и низких температур. Производитель гарантирует, что фасадные панели выдерживают без ущерба для внешнего вида температуры от — 50 до + 50 в течение 30 лет. Этот срок может быть больше, так как ПВХ с большим трудом поддается разложению. Цвет сохраняется неизменным на весь срок эксплуатации отделки.

Панели отлично моются теплой водой с бытовыми моющими средствами и не требуют дополнительного ухода.

Большой выбор цветов и текстур, доступная цена и стандартизация крепежной системы позволят за небольшое время придать дому любой облик по вашему желанию.

Разновидности панелей Альта-профиль

Фасадные панели Альта-профиль выпускаются в большом разнообразии ассортимента.

Один перечень формы включает в себя 13 наименований:

  • Камень.
  • Скалистый камень.
  • Гранит.
  • Кирпич.
  • Кирпич антик.
  • Кирпич клинкерный.
  • Каньон.
  • Фагот.
  • Фасадная плитка.
  • Бутовый камень.
  • Камень неаполитанский.
  • Камень венецианский.
  • Камень флорентийский.

Все указанные типы панелей имеют от 5 до 10 вариантов цвета, от мягких светлых до темных тонов. Любой вариант сопровождается соответствующими доборными элементами, полностью подходящими к панелям по размерам, цвету и форме рисунка.

Коллекция

При предстоящем монтаже сайдинга Альта-профиль учтите то, что материал может имитировать такие материалы:

  • Кирпич.
  • Сланец.
  • Кварцит.
  • Топаз.
  • Песчаник.
  • Малахит.

Панели создают по новейшей технологии – под действием высокого давления при использование полимерных компонентов, которые утрамбованы под прессом на особых термопластовых автоматах. За счет этого цокольный сайдинг прослужит дольше, чем его аналоги. Дополнительно используют новый метод по окрашиванию панелей, который дает возможность добиться создания даже темного цвета без рисков ухудшения прочности.

Рассмотрим наиболее популярные коллекции:


  • «Каньон» — панели, сделанные под камень, подойдут под стиль дикого запада, а также для дизайна в стиле водных стихий.

  • «Скалистый камень» — является прекрасной имитацией кладки из природного камня с хорошо выраженной структурой, идеально подходит для отделки городских заведений и частных домов.
  • «Фасадная плитка» — панели имитируют доломит, травертин, базальт и прочие натуральные камни.

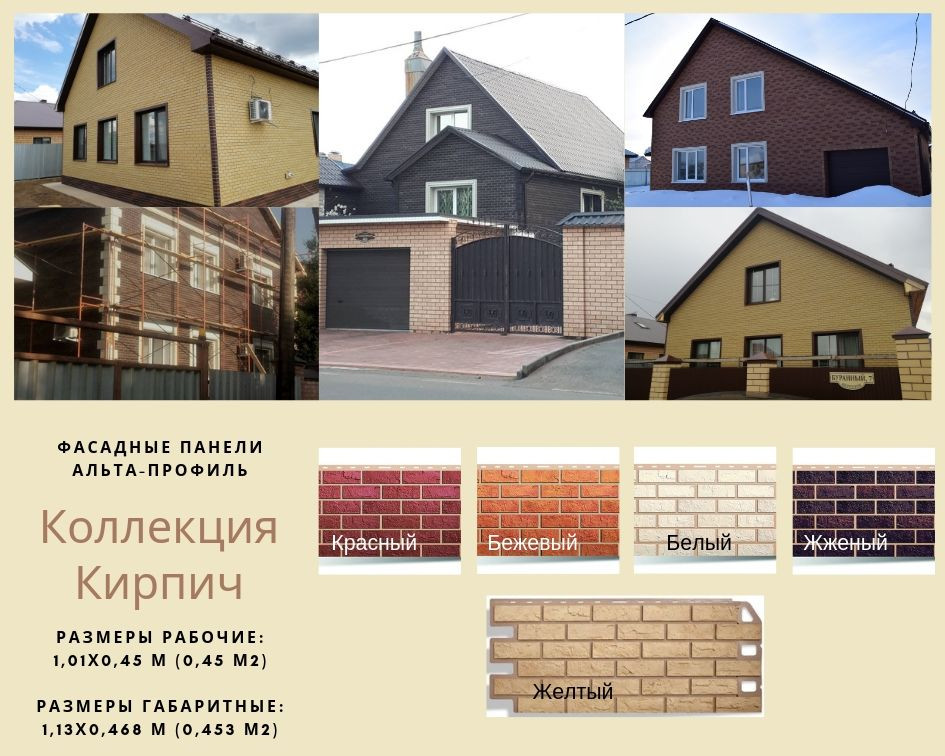

  • «Кирпич» — такие панели отлично подойдет для оформления дома в строгом стиле.
  • «Гранит» — изделия есть в различных вариациях, начиная от уральского и заканчивая балканским и крымским гранитом, помогут изменить дом до неузнаваемости.

Как видите, сайдинг от компании-производителя Альта-профиль будет полностью оправдывать себя во всех планах, даже несмотря на то, что материал отечественного происхождения, а тот факт, что установка не займет много времени и ее можно выполнить своими руками, делает материал еще привлекательнее в глаза потенциальных покупателей.

Подготовка обрешетки под Альта-профиль

Для монтажа фасадных панелей требуется несущая конструкция — обрешетка. Она создает вентиляционный зазор, позволяющий выводить водяной пар из-под обшивки, корректирует неровности стен, обеспечивает ровную плоскость для полотна обшивки, позволяет установить наружный утепляющий материал.

Компания Альта-профиль выпускает специализированную обрешетку для своей продукции — систему крепления фасадов. Она представляет собой пластиковую конструкцию, оптимизированную для быстрой и несложной установки.

Монтаж панелей на такую систему наиболее удобен, так как она создана именно под эту задачу, все рабочие вопросы учтены и решены в максимальной степени заранее.

Тем не менее, возможен монтаж обрешетки обычным способом — из деревянных планок или из металлических направляющих для ГКЛ.

Наиболее удобным вариантом признается использование металлических профилей, так как деревянные бруски подвержены многим «болезням» — они усыхают, коробятся, намокают, гниют и т. д.

Кроме того, деревянная обрешетка опасна в пожарном отношении, что также является большим минусом. Металлические направляющие не имеют таких изъянов, они идеально прямые, дают возможность легко и просто настроить плоскость (или переделать работу при обнаружении перекосов).

Монтаж обрешетки традиционно ведется в два слоя. Первый — собственно обрешетка — устанавливается с направлением панелей. Он является опорным слоем, именно этот слой должен точно образовать плоскость. Наружный утеплитель плотно располагается между планками обрешетки, поэтому для экономии ее шаг составляет 60 см — стандартная ширина плит утеплителя.

Второй, несущий слой — контробрешетка. Он устанавливается в поперечном направлении относительно оси панелей. Именно контробрешетка создает вентиляционный зазор, дающий выход наружу водным парам и способствующий сохранению стеновых материалов в рабочем состоянии. Рекомендуемый шаг планок — 30-40 см.

ВАЖНО!

В последнее время используется упрощенный способ монтажа обрешетки — прямые подвесы проводятся через утеплитель и к ним крепится контробрешетка, исключая тем самым необходимость монтажа первого слоя.

В этом случае контробрешетка выполняет сразу все функции — образует плоскость, вентиляционный зазор и является несущим элементом.

Выполнение основных действий

Чаще всего встречается два способа крепления виниловых элементов. Первый из них предполагает сборку покрытия при помощи специальных замков с защелками, отдаленно напоминающих фиксацию распространенных панелей для стен. Схожесть заключается только в их принципе действия. В другом случае в нижней части располагаются особые штыри, которые вставляются в верхние гнезда предыдущей планки. Осуществить установку элементов цокольного покрытия вполне реально своими руками.


Переход между двумя видами фасадных элементов

Создание надежной обрешетки

Несущая конструкция может быть выполнена из металлических профилей или из дерева, пропитанного огнеупорным и антисептическим средством. В некоторых регионов, где грунт не промерзает, допускается фиксация непосредственно в землю. В холодных климатических условиях обрешетка располагается на высоте около 150 мм над почвой.При благоустройстве участка образовавшуюся пустоту можно засыпать грунтом.

  • Расстояние между рейками несущей конструкции не должно превышать 91 см, но специалисты рекомендуют добавлять элемент между такими стойками, если не выполняется горизонтальная обрешетка (при размещении в один ряд).
  • При высоте цоколя более 460 см необходимы горизонтальные перекладины, чтобы обеспечить крепление для последующего ряда.
  • Для опоры обрешетки на землю можно применять колышки из дерева.

Размещение стартовой полосы и первой панели

Когда начинается непосредственно монтаж цокольного сайдинга, в первую очередь устанавливаются углы и стартовые профили по периметру. Иногда угловые элементы располагаются после основных деталей. В этом случае начальные полосы размещаются на расстоянии тридцати сантиметров от края. Имитация поверхности под различные материалы на фото.При наличии уклона, вместо стартовой планки, можно пустить по низу J-рейку, а сам материал обрезать по размеру.

  • Для укорачивания панелей обычно применяется дисковая пила, располагающая тонкими зубьями.
  • Вбивание гвоздей в наружную поверхность сразу не осуществляется. Сначала в обязательном порядке выполняется сверление.
  • При установке пластин, повторяющих кирпичную кладку, линия горизонтального шва совмещается с углом. С имитацией под камень стык не должен совпадать с краем.

Расположение остальных элементов облицовки

Обучающее видео часто демонстрирует сборку первого ряда, когда по высоте хватает всей ширины панели. Однако в большинстве случаев фундамент имеет большие размеры, поэтому приходится выполнять несколько рядов.


Качественная облицовка верхней части фундамента.Тогда последующие ряды линии смещаются примерно на двадцать сантиметров, придавая кирпичной кладке более естественный вид.

  • Гвоздь вбивается ровно через подложку таким образом, чтобы шляпка слегка касалась пластины.
  • Нельзя заталкивать элементы сверху вниз. Опускать их нужно очень плавно, что обеспечит естественную фиксацию.
  • При подгонке вокруг всевозможных примыканий и прочих сложных местах, где затруднено достаточное перемещение всех составных частей, нужна подрезка для припуска около 3 мм.

Виды утеплителей

Материалов, используемых для наружного утепления стен дома, довольно много.

Все они имеют определенные свойства, дающие возможность успешно выполнять свои функции в соответствующих условиях.

Для правильного подбора утеплителя следует соблюдать правило, требующее убывания паропроницаемости материалов стен по направлению изнутри наружу. Таким образом, паропроницаемость утеплителя должна быть наименьшей из всех материалов стенового пирога.

Если это правило не соблюдается, то водяной пар оказывается заключен внутри стен, отчего они будут мокнуть и разрушаться.

К наиболее распространенным утеплителям относятся (по ссылкам подробные инструкции монтажа конкретного утеплителя):

  • Пенопласт.
  • Минвата.
  • Пеноплекс.
  • Пенополиуретан.

Из перечисленных материалов наиболее пригодным является минвата, особенно ее разновидность — базальтовая (каменная) вата. Она оптимальным образом подходит к наружной установке, имеет отличные рабочие качества и высокую паропроницаемость.

Единственным требованием минваты является наличие гидроизоляционной мембраны, препятствующей намоканию материала, но позволяющей пару выходить наружу.

Пенопласт, часто используемый для наружного утепления стен, практически непроницаем для пара, что обязательно создаст проблемы в будущем.

Утепление цокольного сайдинга

Естественно, что сама отделка панелями поспособствует утеплению цокольной части дома, но с учетом того, что крепление при использовании каркаса оставит свободное пространство, буде неразумным отказаться от укладки дополнительного слоя теплоизоляции.

Обратите внимание, что самым лучшим вариантом утеплителя станет минеральная вата или же ее аналоги, а именно каменная вата и стекловата. Еще допускается вариант использования пенопласта. При необходимости следует до установки каркаса создать гидробарьер из целлофана.

После того, как ваш слой утеплителя будет надежно зафиксирован, начинайте монтаж панелей и закрывайте конструкцию. Что касается защит от ветра, то обычно для этого используют тоненький, но плотный слой брезента или целлофан, что создает надежную защиту от солнца и выдуваний. Также эти материалы удерживают в доме тепло при холодном времени года и создают прохладу в летний зной.

Подробная инструкция по монтажу панелей

Общие правила монтажа:

  • Обязательно должны оставляться температурные зазоры (летом — 2-3 мм, зимой — 5-6 мм).
  • Саморезы не затягивать плотно, деталь должна свободно передвигаться, насколько позволяют монтажные отверстия.
  • Точка установки самореза находится точно посередине монтажного отверстия, чтобы дать возможность элементу передвигаться в обе стороны.
  • Крепление деталей производить только в штатные монтажные отверстия, самостоятельно сверлить и крепить детали нельзя.
  • При больших площадях стен рекомендуется оставлять температурные швы при помощи J-планок, соединительных или облицовочных планок.

Порядок действий:

  • Начало монтажа — установка стартовых планок. Производится по заранее намеченной строго горизонтальной линии. Шаг крепления — 30-40 см. При добавлении следующей планки не устанавливать плотно встык, оставлять температурный зазор от 2 до 6 мм в зависимости от температуры воздуха. Производитель рекомендует использовать металлическую стартовую планку, так как она прочнее и не заметна.
  • В качестве стартовой планки иногда используется J-профиль, с помощью которого можно сделать выступ полотна панелей или оформить верхний срез (фото ниже).
  • Следующий шаг — установка угловых профилей. Они устанавливаются на внешних углах, вокруг оконных или дверных проемов. При установке следует тщательно контролировать вертикаль, ровное положение детали по отношению к обрешетке.

ОБРАТИТЕ ВНИМАНИЕ!

Саморезы завинчиваются согласно общим требованиям, кроме самого верхнего — он устанавливается в верхней точке монтажного отверстия, вся деталь как бы висит на нем. Если его установить по центру, угловой профиль сползет вниз и все саморезы окажутся в верхней точке своих отверстий.

  • Затем приступают к установке панелей. Монтаж производится слева направо, первая панель устанавливается в стартовую планку и сдвигается влево до плотного контакта с угловым профилем (после чего отодвигается на 2-6 мм). Панель фиксируется саморезами с соблюдением всех требований, после чего производится монтаж следующей панели ряда.
  • Следующий ряд панелей рекомендуется сдвинуть на 1/2-1/3 длины, чтобы места стыков панелей разных рядов находились в разных точках. Это увеличит прочность всего полотна.
  • Завершает монтаж J-планка, оформляющая верхнюю часть полотна.
  • После этого устанавливаются наличники, водостоки, софиты и прочие элементы.

Монтаж наличников на оконные и дверные проемы

В линейке продукции «Альта — профиль» есть исключительно удобные профили для отделки оконных и дверных проемов. Монтаж производится в следующем порядке:

  • Стартовый профиль крепится по периметру окна или двери с помощью саморезов по металлу через 30 см.
  • В углы крепятся специальные угловые элементы. (Новая разработка компании позволяет быстро и точно монтировать откосы). Если ширина откосов окажется больше требуемой, лишнее по длине аккуратно отрезается пилой или болгаркой. Одна сторона фиксируется в стартовом профиле на окне, а другая крепится винтами к обрешетке. Начинать монтаж откоса нужно с одного угла или стороны, чтобы точнее стыковать длинные детали.
  • Прямые детали откоса подгоняются по длине с одной стороны. Стык должен быть не более 5 мм, при тепловом расширении он будет играть роль температурного шва.
  • После того, как откос смонтирован, к нему с наружной стороны крепится наличник. («Классик» отличается строгими формами и меньшей выпуклостью, «Модерн» в профиле имеет волнообразный изгиб). Фиксация одной стороны в пазу откоса и вторая сторона крепится винтами к обрешетке.
  • Крепление элементов откоса и наличника обязательно должно производиться через специальные проушины. Ни в коем случае не делайте дополнительные отверстия. В местах повреждений впоследствии будут образовываться микротрещины, панели разрушатся быстрее своего гарантийного срока. Старайтесь располагать винты точно по центру проушин и не очень сильно затягивать. (Температурные колебания вызывают движение панелей в пределах нескольких миллиметров).

Установка внешних угловых планок

Внешние угловые планки устанавливаются подобным образом, с поправкой на обратную геометрию элемента. Та же методика стыкования внахлест, обязательны температурные зазоры и т. д. В качестве замены сложному уголку можно использовать две J-планки, расположенные по углам плотно друг к другу.

Для наружных углов возможен более простой способ оформления — при помощи простого уголка, который устанавливается поверх панелей. В этом случае сайдинг устанавливается сначала без уголка, так, чтобы стык плоскостей получился наиболее аккуратным, после чего поверх привинчивается простой уголок. Часто такой вариант оказывается наиболее предпочтительным, поскольку он проще и для неподготовленных людей этот вариант представляется оптимальным.

Как правильно произвести установку?

Правила

Установка панелей сайдинга по рекомендации производителей должна быть произведена только на обрешетку, выполненную из натуральной древесины, а также с рейками, которые обработаны защитными составами. Как вариант, вы, конечно, можете использовать и металлический каркас, выполненный из оцинкованных реек, что позволит избежать линейных искажений при эксплуатации.

Также обратите внимание на то, что для предотвращения смешения элементов на стартовой полосе следует очень аккуратно производить монтаж панелей и делать это сверху вниз так, чтобы на них не было оказано давления. Проще всего начинать установку слева и направо, при этом не начинать отделку новой стены до того, как вы окончите работы по обшивке на предыдущей

Процесс

  1. Для начала следует подготовить поверхность, и поэтому установите по всей поверхности стены обрешетку. При установке следует обязательно использовать строительный уровень, иначе при монтаже панелей могут возникнуть перекосы.
  2. Для утепления дома используйте утеплитель на наружной стороне стены. Пространство между реками, которое еще называют обрешеточной ценой, следует заполнить утеплителем, при этом он должен быть защищен при помощи специальной гидроизоляционной пленки.
  3. Для того, чтобы предотвратить проникновение влаги между панелями и стенами, следует заделать входы и выходы при помощи герметика, причем это относится к электрическим, водным, газовым и прочим магистралям, а после обработайте стены вокруг дверей и окон.
  4. Установку панелей следует проводить и двигаться слева направо, при этом полностью окончить монтаж стены, а только после этого начинать работу на следующей.
  5. Панели изготовлены так, что подойдут для установки лишь вертикально.
  6. Фасадные панели и комплектующие следует крепить на обрешетку лишь через определенные пазы. Не пытайтесь сами сделать отверстия, так как это может привести к тому, что физическая форма материалов для отделки нарушится.
  7. Для установки панелей используйте оцинкованные/алюминиевые шурупы или гвозди, чтобы в дальнейшем не было ржавых подтеков на панелях. Шурупы или гвозди обязательно должны входить строго перпендикулярно к крепежную основу, только под углом в 90 градусов и никак иначе, а также строго по центру отверстия, которые предусмотрены в панелях и планках, чтобы обеспечить возможнее расширение по вертикали.
  8. Установите панели, оставьте небольшой промежуток между верхним краем шляпки и панелью, чтобы было обеспечено свободное расширение-сжатие.
  9. Желательно проводить установку при плюсовой температуре.

Советы

При отделке сплошных стен здания, длина и высота которой больше 6 метров, учитывайте линейные расширения, которые, скорее всего, возникнут при изменении температуры:

  • оставьте небольшие зазоры между панелями.
  • Оставьте зазоры между верхним краем шляпки гвоздя и панелью.
  • При помощи декоративных планок устройте температурные швы. В качестве декора можно использовать облицовочные планки, соединительные или J-trim планки (если используете виниловый сайдинг).

Если вы планируете монтаж цокольного сайдинга Альта-профиль в зимнее время, а температуре не выше +5 градусов, то постарайтесь соблюдать расстояние между панелями и планками для отделки не меньше, чем 1 см, с учетом того, что на холоде планки будут немного сжаты. До начала установки цокольный сайдинг обязательно должен храниться в теплом помещении.

Учтите, что сделанные вами дополнительные отверстия негативно отразятся на качестве покрытия. Установка панелей проводится только через пазы. Проще всего получится выполнить установку, если планки находятся на уровне пояса монтажника, что даст возможность держать под контролем длину панели при стыковке.

Также помните о том, что производители советуют не брать фольгированное покрытие для цокольных панелей, и если не послушаться этого совета, компания снимает с себя обязательства по проведению гарантийного ремонта. Оптимальным вариантом будет использование ветрозащитной мембраны. Для получения надежной теплоизоляции допускается использование современного утеплителя. О том, как проходи утепление, расскажем ниже.

Инструкция по монтажу водосточной системы Альта Профиль

Несколько особо важных моментов перед началом монтажа: (Рис_1)

Желоб не должен выходить за пределы линии А, являющейся продолжением ската кровли, либо быть ниже на 2 см. Это нужно для того, чтобы не повредить желоб при массовом таянии снега и схода ледяных глыб с крыши.

Желоб должен выходить за пределы свеса кровли в пределах 1/2 – 2/3 диаметра желоба.

Монтаж желобов следует начинать с самого дальнего от воронки места. При монтаже желобов требуется обеспечить уклон 3 мм на 1 м.п., необходимый для нормального стока воды.
Устанавливать таким образом, чтобы верхний наружный край желоба не выходил за пределы линии, являющейся продолжением ската кровли, и не располагался ниже этой линии на 2-3 см.

Рассчитываем количество кронштейнов для крепления желоба с шагом 60 см.

Рассчитываем количество хомутов для крепления водосточной трубы с шагом 180 см.

Рис_1. Варианты крепления  желоба

1. Установка металлических кронштейнов желоба.

Рис_2. Желоб и установка металлического желоба

При креплении первого и последующих металлических кронштейнов необходимо учитывать минимальный технологический зазор между лобовой доской и вертикальной частью кронштейна не менее 20 мм. Крайние кронштейны устанавливаются на расстоянии

15 см от краев крыши. В целях обеспечения надежности системы рекомендуется также устанавливать кронштейны с обеих сторон от каждой воронки, угла и муфты желоба и как можно ближе к их краям. Далее натяните шнур между наружными концами этих кронштейнов, выровняйте по нему остальные кронштейны через каждые 60 см друг от друга с учетом направления отвода воды, чтобы обеспечить необходимый уклон.

Крепить кронштейны необходимо на внешнюю сторону лобовой доски, а не на ее внутреннюю сторону, учитывая законы физики и нагружаемую емкость для отвода вод. В идеале, монтаж водосточной системы удобнее и проще проводить до установки кровли, но в случае когда она установлена, и есть сложность крепежа удлинителя с кронштейном, то имеет смыл закрепить на лаги с крыши ЛОБОВУЮ ДОСКУ и на нее уже крепить кронштейны. Кронштейны крепятся только вертикально под углом 900

2. Установка пластикового кронштейна желоба на лобовую доску.

Перед началом работы убедитесь, что лобовая доска установлена ровно, неровная поверхность доски может значительно исказить внешний вид водостока. Отметьте на лобовой доске места установки кронштейнов. Прикрепите первый и последний кронштейн желоба. Крайние кронштейны устанавливаются на расстоянии 15 см от краев крыши. Далее натяните шпагат между наружными концами этих кронштейнов. Остальные кронштейны устанавливаются с шагом около 60 см и крепятся при помощи шурупов.

Далее определите места слива, размеры и количество угловых элементов.

Рис_3. Вид пластиковых кронштейнов

3. Установка желоба.

Рис_4а. Установка желоба

Монтаж желобов начинаем с высшей точки ската. Слив из желоба может быть выполнен в начале ската или в его середине. Это нужно учитывать при разметке мест крепления (мест установки опор-кронштейнов) желобов. Вставьте желоб в кронштейн и надавите на него вниз, пока желоб не встанет на место со щелчком

Рис_4б. Расположение желоба относительно карнизного свеса

4. Установка воронки.

Прежде чем установить воронку, нужно определиться с местом ее расположения. Желоб, на котором будет крепиться воронка, не должен состоять из отдельных частей, и отверстие под воронку должно вырезаться в желобе размером 80-100 мм. Затем установите воронку на нужное место желоба. Отметьте на желобе диаметр отверстия воронки. С помощью универсальной биметаллической коронки диаметром 102 мм, выпилить сливное отверстие. Рекомендуется работать на малых оборотах и делать несколько витков назад, чтобы пластик становился более мягким. С отрезанной кромки удалить заусенцы. Зацепите кромку воронки за задний край желоба и заведите его за передний край желоба до щелчка. При установке воронки очень важно, чтобы кронштейны желобов монтировались с двух сторон воронки и как можно ближе к ее краям. При недостатке места для размещения второго кронштейна допускается его отсутствие. Правильная установка воронки на целиковый желоб и поддержка ее кронштейнами обеспечит необходимую прочность при снеговых нагрузках.

Рис_5. Вырезаем отверстие в желобе

Рис_6. Установка воронки

5. В отверстие воронки вставьте металлическую сетку (не обязательно).

6. Установка муфт желобов.

На внутренней стороне муфты имеются специальные ограничители с надписью «STOP», которые специально ограничивают ту зону, в пределах которой нельзя соединять элементы. В процессе эксплуатации водосточной системы возможны линейные расширения. На месте стыка желобов зацепите кромку муфты за задний край желоба, а затем заведите переднюю кромку элемента за передний край желоба и защелкните в замок. С обеих сторон муфты желоба необходимо устанавливать кронштейны желоба для придания необходимой прочности системе.

Рис_7а. Муфта Желоба


Рис_7б. Соединение желоба при помощи муфты желоба

7. Установка универсального угла желоба.

При креплении углового элемента кронштейны желоба должны монтироваться как можно ближе к его краям. На внутренней стороне угла желоба имеются специальные ограничители с надписью «STOP», которые специально ограничивают ту зону, дальше которой вставлять желоба запрещается. Вставьте один край желоба в угол в специальные закругления до защелкивания и до ограничительной линии «STOP». Другой край угла аналогичным образом соедините с другим желобом. В случае если угол здания или сооружения более 90°, и необходимо установить желоб по всему периметру, то используется следующая комбинация. На стенке собирающего желоба вырезается отверстие с помощью универсальной биметаллической коронки. В это отверстие вставляется второй желоб под заданным углом. Торец собирающегося желоба закрывается заглушкой.

Рис_8. Установка угла желоба

8. Установка заглушки.

Установите на торец желоба заглушку. На внутренней стороне заглушки имеются специальные «усики», благодаря которым она надежно фиксируется на желобе в трех точках. Компания «Альта-Профиль» производит заглушку универсальную, которая закроет любой торец желоба.

Рис_9. Установка заглушки

9. Установка колена трубы.

Колено трубы — это один из элементов водосточной системы, который служит для соединения различных элементов между собой. Колена трубы предназначены для обхода карнизных выступов и изменения направления течения воды. Данные элементы могут достаточно просто изменить положение трубы за счет соединения труб, находящихся под разными наклонами. Изгиб колена трубы составляет 45°, 67°. Различный угол изгиба позволяет максимально правильно и надежно соединить все элементы водосточной системы воедино. При необходимости можно стыковать между собой колена с разными углами, в практике такое встречается крайне редко. Между собой колена соединяются без специальных соединений (муфта трубы не требуется).

Рис_10. Установка колена трубы

Колена устанавливаются по направлению стока.

Угол наклона колен измеряется отклонением от вертикальной оси. При монтаже водосточной системы колена трубы нужны для перехода от карнизного свеса к вертикальной стене.

Верхний хомут устанавливается непосредственно под коленом водосточной трубы. Откройте хомут трубы, отогнув его часть. Вставьте трубу до характерного щелчка. Затем зафиксируйте трубу, защелкнув хомут, и закрепив шурупом. При этом на трубе плотно должен фиксироваться только верхний хомут, остальные хомуты устанавливаются с зазором, для обеспечения возможного хода трубы при линейном расширении.

11. Установка хомутов трубы.

Рис_11. Установка хомута

Длинна крепежного самореза подбирается с учётом “пустотного бутерброда”, который возникает после монтажа на стены утеплителя, профиля и сайдинга. В сайдинге просверливается отверстие диаметром 10 мм. В центр вворачивается саморез. На винтовую часть надевается опора хомута, которая фиксируется изнутри и снаружи гайками с шайбами.

Хомут монтируется только на плоскую часть сайдинга. Длина самореза выбирается из расчета: 20 мм свободной винтовой части + 40 мм длина вворачиваемого в стену участка + расстояние от стены дома до внутренней поверхности сайдинга. При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм. Ввернуть шпильку через центр отверстия в стену дома. Винтовая часть должна выступать над сайдингом на 15-20 мм. Навернуть на винтовую часть шпильки гайку до контакта с поверхностью сайдинга. Надеть шайбу, надеть на шпильку опору хомута. Навернуть изнутри опоры хомута до упора гайку с шайбой. Выставить хомут в нужное положение. Затянуть гайку под опорой хомута до упора.

12. Установка муфты трубы.

Для соединения двух труб используется муфта трубы.

Рис_12. Муфта трубы

13. Установка слива.

Рис_13. Установка слива

Слив располагается на уровне 20 см. от земли, в противном случае вода будет сильно разбрызгиваться. Он имеет отверстия для саморезов, чтобы надежно закрепить на конце водосточной трубы. Предлагаем саморезы по металлу с частой резьбой 16 мм.

Рекомендации по монтажу, упаковке и хранению водосточной системы:

Преимуществом монтажа водосточной системы является то, что возможно 2 способа установки водостока. Первый способ – это сбор всей системы на земле, т.е. горизонтально, а затем система аккуратно вставляется в кронштейны, установленные по периметру здания. Этот способ идеально подходит для маленьких домов и небольших площадей. Второй способ более распространенный. Заключается он в поэтапной сборке всей водосточной системы непосредственно на здании. Монтаж осуществляется строго по принципу «сверху-вниз». Более подробно рассмотрим этот способ монтажа.

Вся работа начинается непосредственно с установки кронштейнов желоба. Использование пластиковых или металлических кронштейнов зависит от того, как будете крепить водосточную систему: к стропилам крыши (на обрешётку) или к лобовой доске. Для крепления к стропилам необходимо использовать только металлические кронштейны желоба и металлический кронштейн-держатель. Для установки на лобовую доску можно применять пластиковые кронштейны желоба. Кронштейны крепления желоба должны монтироваться с двух сторон фитингов, как можно ближе к их краям.

1. Кронштейны крепления желоба должны монтироваться с двух сторон углового элемента, как можно ближе к его краям.

2. Жёлоб не должен быть из двух половинок и отверстие должно вырезаться в желобе.
Кронштейны крепления желоба должны монтироваться также с двух сторон сливной воронки и как можно ближе к ее краям. Дополнительно нужно монтировать кронштейн для крепления сливной трубы сразу у ее начала.

При недостатке места для размещения второго кронштейна крепления желоба возможен показанный вариант монтажа. Здесь, как и в первом случае, важно чтобы желоб был целым и сливное отверстие вырезалось в нем. Эти рекомендации позволяют повысить механическую жесткость сборной конструкции. Большое значение уделяется упаковке основных элементов и комплектующих водосточной системы, поскольку в процессе хранения и транспортировки возможно повреждение продукции.

Монтаж Фасадных Панелей заказать в ООО Армада

Главная » Каталог » Для наружной отделки » Фасадные панели » Сайдинг » Услуги монтажа » Монтаж фасадных панелей

УСЛУГИ МОНТАЖА

Фасадные панели (цокольный сайдинг) – это облицовочный материал, применяемый для наружных работ. Панели натурально имитируют кирпичную кладку и множество разновидностей природного камня.

Изготавливаются они из полипропилена, методом литьевого формирования.

Фасадные панели относят к разряду вентилируемых облицовочных покрытий стен, по этому, монтаж панелей производится на обрешетку. В качестве обрешетки, может быть использован деревянный брус, металлический профиль или пластиковая крепежная система.

1. На начальном этапе, перед установкой обрешетки, проводится подготовка стен – закрепляются или удаляются плохо прикрепленные доски, старая облицовка и навесные конструкции. Затем, с применением строительного уровня, производят монтаж планок обрешетки.

В случае применения пластиковой крепежной системы, в качестве обрешетки под фасадные панели, применяют плоский широкий профиль типов А и В (пр-во Альта-Профиль).

Тип А: для коллекций «Кирпич Клинкерный», «Каньон», «Фагот», «Скалистый Камень», «Фасадная плитка», «Кирпич Антик»

Тип В: для коллекций «Кирпич», «Камень», «Гранит»

Плоский широкий профиль не подходит для монтажа коллекций «Бутовый Камень», «Камень Шотландский», «Камень Пражский», «Кирпич Рижский», «Туф», «Шотландия».

Так же, важно учесть шаг обрешетки – не более 30см для коллекций фасадных панелей Альта-Профиль: «Кирпич Клинкерный», «Камень Неаполитанский», «Камень Флорентийский», «Камень Венецианский», «Венеция», «Неаполь». Рекомендуемый шаг обрешетки для остальных коллекций – 40см.

2. Монтаж панелей производится слева-направо, до полного завершения отделки стены, затем приступают к работам на следующей стене.

Первая панель крепиться на расстоянии 6-10мм от угла, следующие стыкуются с предыдущими с учетом зазоров на расширение-сжатие. Возможное расширение панелей – до 4мм по длине и 2.5мм по высоте.

3. Устанавливая панели, оставляйте не большое расстояние между верхним краем шляпки самореза и панелью, это обеспечит свободное расширение-сжатие. Необходимо сначала закрутить саморез вплотную, затем на пол- оборота назад (для коллекции «Кирпич Клинкерный» – на треть оборота назад).

4. Фасадные панели не допускаются к установке на горизонтальные поверхности.

5. Крепление панелей и комплектующих допускается только через заводские технологические отверстия.

6. В верхней части панели, предусмотрено технологическое отверстие для дополнительного закрепления панели с целью предотвратить волновой эффект на облицованной поверхности. Крепеж производится саморезом, на дополнительно установленную параллельно панели рейку с соблюдением зазора на расширение – сжатие панели при температурных изменениях (рис.3).

Для коллекции «Кирпич Клинкерный», саморез закручивают до упора – это необходимо для того, чтобы обеспечить расширение панелей в одном направлении.

7. Для крепежа используются оцинкованные саморезы. Саморез должен быть вкручен в планку обрешетки строго перпендикулярно, по центру специальных отверстий в панели и облицовочных планках, что компенсирует возможное линейное расширение элементов (рис.4)

8. В процессе монтажа, необходимо оставлять зазор между панелями в 1.5-2мм по высоте и ширине (Рис.5). Дополнительно, на панелях уже есть температурные компенсаторы.

9. Если размеры сплошного участка стены превышают 6м, важно разделить такие участки между собой.

10. Оптимальная температура при монтаже панелей – +10, +15°С. Для коллекции «Кирпич Клинкерный» – +15°С

11. Перед установкой фасадных панелей, устанавливаются все угловые, околооконные и декоративные планки, затем производится монтаж самих панелей.

12. На обрешеченную поверхность устанавливается металлическая стартовая планка. Если дом находится на участке с уклоном, монтаж начинают с J-профиля. Крепятся планки через -30-40см (рис.6).

13. В местах, где панели заканчиваются, в качестве финишного элемента, так же применяют j-планку (рис.7). Джи – планку применяют и в качестве внутреннего угла.

14. Для крепления наружных углов, наличников и откосов, околооконных планок, дополнительно устанавливаются планки обрешетки – по периметру.

15. После того, когда все отделочные планки установлены, начинается монтаж первой фасадной панели – от левого угла. Необходимо учесть, что панель не стыкуется с наружным углом в одной плоскости, а заходит в угол и поэтому, необходимо левый край панели обрезать вертикально по ровной линии.

16. Панели последующих рядов рекомендуется устанавливать со сдвигом 1/3 или 1/2 панели.

Такой монтаж укрепит соединение панелей по торцам и сделает рисунок более привлекательным.

У фасадных панелей различных производителей, в зависимости от рецептуры сырья и конструктивных особенностей коллекций, существуют определенные особенности, требующие определенных знаний и опыта от квалификации мастера по установке.

Если вам необходимы услуги по замеру количества материалов, расчету и монтажу фасадных панелей, сайдинга, изделий из ДПК – закажите обратный звонок с нашего сайта или свяжитесь с нами любым удобным способом используя раздел сайта Контакты.

Выезд специалиста по Московской Области – бесплатно.

Монтаж Фасадных панелей.pdf

Размер файла: 2.88 мб

Инструкция по монтажу фасадных панелей

Перейти

Монтаж фасадных панелей Альта-Профиль

Обработка видео…

Преимущества фасадных панелей Альта-профиль

Фасадные панели, изначально задуманные для выполнения довольно узкой функции — облицовки цоколя дома, быстро завоевали статус полноценного облицовочного материала.

Успешная конкуренция с сайдингом, для которого они были дополнительным материалом, стала возможной благодаря сильному декоративному эффекту, от использования фасадных панелей, высоким рабочим качествам материала и простоте установки.

Основным качеством, вызывающим высокий спрос, стал стильный и солидный внешний вид отделанных домов. Качественная имитация кирпичной или каменной кладки, дают отделанной стене вид постройки, сделанной из дикого камня или отделочного кирпича, с одинаково высоким качеством передачи цвета, фактуры и рельефа поверхности.

Существует масса производителей фасадных панелей, рассмотрим одного из них.

Преимущества фасадных панелей Альта-профиль

Альта-профиль — это крупнейший в России производственный холдинг, специализирующийся на производстве внешних отделочных материалов из полимеров.

ВАЖНО!

Полипропиленовые фасадные панели, в отличие от сайдинга, имитируют разные варианты каменной и кирпичной кладки, причем степень достоверности весьма высока.

Компания располагает солидными производственными мощностями, вся продукция полностью сертифицирована и проходит многоступенчатый контроль качества.

Фасадные панели Альта-профиль отличаются повышенной жесткостью и прочностью материала.

В ассортименте имеется большое количество вариантов, имитирующих различные виды кирпича — от гладкого облицовочного до старого неровного, дикого бутового камня, гранита и т.д.

Высокая натуралистичность имитации достигается созданием рельефа, точно повторяющего характерные неровности и очертания определенного типа материала, а также последующей окраской в разные цвета, придающей панелям окончательный вид. Отличить готовое полотно обшивки от натурального материала сложно даже при ближайшем рассмотрении.

Помимо собственно панелей производятся все необходимые дополнительные элементы — угловые профили, стартовые и J-планки и т.д. Все доборные элементы имеют полное соответствие с выбранными панелями по цвету и материалу, при монтаже они составляют законченное и цельное полотно обшивки дома.

Достоинства и недостатки панелей

К достоинствам фасадных панелей Альта-профиль следует отнести:

  • Высокая прочность.
  • Устойчивость к температурным и погодным условиям.
  • Простота монтажных работ, доступность самостоятельной установки.
  • Возможность монтажа в любое время года.
  • Высококачественная имитация каменной или кирпичной кладки.
  • Много вариантов выбора, широкий ассортимент продукции.
  • Экологичность материала, отсутствие вредных выделений.
  • Устойчивость к появлению водорослей, плесени, грибка и т.п.
  • Сравнительно низкая стоимость.

К недостаткам материала можно отнести:

  • Сравнительно высокий коэффициент теплового расширения.
  • Материал горюч, имеются некоторые ограничения в установке (торговые центры, промышленные здания и т.п.).

В целом, фасадные панели Альта-профиль имеют значительно больше достоинств, чем недостатков. Учитывая общую природу минусов материала, свойственных всем представителям пластиковой обшивки, можно отметить не слишком большую значимость недостатков и возможность их компенсации при установке и эксплуатации.

Технические характеристики

Технические характеристики для всех разновидностей фасадных панелей Альта профиль имеют некоторые расхождения в значениях, вызванные особенностями изготовления или формы рельефа. Поэтому везде, где это необходимо, будут указаны минимальные и максимальные параметры.

К ним относятся:

  • Длина — 1130-1250 мм.
  • Ширина — 450-480 мм.
  • Толщина — 16-26 мм.
  • Рабочий диапазон температур — от -50° до +60°.
  • Долговечность — от 30 лет.
  • Площадь одной панели — 0,5-0,55 кв.м.
  • Количество в упаковке — 10 шт.

ОБРАТИТЕ ВНИМАНИЕ!

Заявленная производителем долговечность на практике не проверена ввиду временного отсутствия такой возможности.

Разновидности панелей Альта-профиль

Фасадные панели Альта-профиль выпускаются в большом разнообразии ассортимента.

Один перечень формы включает в себя 13 наименований:

  • Камень.
  • Скалистый камень.
  • Гранит.
  • Кирпич.
  • Кирпич антик.
  • Кирпич клинкерный.
  • Каньон.
  • Фагот.
  • Фасадная плитка.
  • Бутовый камень.
  • Камень неаполитанский.
  • Камень венецианский.
  • Камень флорентийский.

Все указанные типы панелей имеют от 5 до 10 вариантов цвета, от мягких светлых до темных тонов. Любой вариант сопровождается соответствующими доборными элементами, полностью подходящими к панелям по размерам, цвету и форме рисунка.

Подготовка обрешетки под Альта-профиль

Для монтажа фасадных панелей требуется несущая конструкция — обрешетка. Она создает вентиляционный зазор, позволяющий выводить водяной пар из-под обшивки, корректирует неровности стен, обеспечивает ровную плоскость для полотна обшивки, позволяет установить наружный утепляющий материал.

Компания Альта-профиль выпускает специализированную обрешетку для своей продукции — систему крепления фасадов. Она представляет собой пластиковую конструкцию, оптимизированную для быстрой и несложной установки.

Монтаж панелей на такую систему наиболее удобен, так как она создана именно под эту задачу, все рабочие вопросы учтены и решены в максимальной степени заранее.

Тем не менее, возможен монтаж обрешетки обычным способом — из деревянных планок или из металлических направляющих для ГКЛ.

Наиболее удобным вариантом признается использование металлических профилей, так как деревянные бруски подвержены многим «болезням» — они усыхают, коробятся, намокают, гниют и т.д.

Кроме того, деревянная обрешетка опасна в пожарном отношении, что также является большим минусом. Металлические направляющие не имеют таких изъянов, они идеально прямые, дают возможность легко и просто настроить плоскость (или переделать работу при обнаружении перекосов).

Монтаж обрешетки традиционно ведется в два слоя. Первый — собственно обрешетка — устанавливается с направлением панелей. Он является опорным слоем, именно этот слой должен точно образовать плоскость. Наружный утеплитель плотно располагается между планками обрешетки, поэтому для экономии ее шаг составляет 60 см — стандартная ширина плит утеплителя.

Второй, несущий слой — контробрешетка. Он устанавливается в поперечном направлении относительно оси панелей. Именно контробрешетка создает вентиляционный зазор, дающий выход наружу водным парам и способствующий сохранению стеновых материалов в рабочем состоянии. Рекомендуемый шаг планок — 30-40 см.

ВАЖНО!

В последнее время используется упрощенный способ монтажа обрешетки — прямые подвесы проводятся через утеплитель и к ним крепится контробрешетка, исключая тем самым необходимость монтажа первого слоя.

В этом случае контробрешетка выполняет сразу все функции — образует плоскость, вентиляционный зазор и является несущим элементом.

Виды утеплителей

Материалов, используемых для наружного утепления стен дома, довольно много.

Все они имеют определенные свойства, дающие возможность успешно выполнять свои функции в соответствующих условиях.

Для правильного подбора утеплителя следует соблюдать правило, требующее убывания паропроницаемости материалов стен по направлению изнутри наружу. Таким образом, паропроницаемость утеплителя должна быть наименьшей из всех материалов стенового пирога.

Если это правило не соблюдается, то водяной пар оказывается заключен внутри стен, отчего они будут мокнуть и разрушаться.

К наиболее распространенным утеплителям относятся (по ссылкам подробные инструкции монтажа конкретного утеплителя):

  • Пенопласт.
  • Минвата.
  • Пеноплекс.
  • Пенополиуретан.

Из перечисленных материалов наиболее пригодным является минвата, особенно ее разновидность — базальтовая (каменная) вата. Она оптимальным образом подходит к наружной установке, имеет отличные рабочие качества и высокую паропроницаемость.

Единственным требованием минваты является наличие гидроизоляционной мембраны, препятствующей намоканию материала, но позволяющей пару выходить наружу.

Пенопласт, часто используемый для наружного утепления стен, практически непроницаем для пара, что обязательно создаст проблемы в будущем.

Подробная инструкция по монтажу панелей

Общие правила монтажа:

  • Обязательно должны оставляться температурные зазоры (летом — 2-3 мм, зимой — 5-6 мм).
  • Саморезы не затягивать плотно, деталь должна свободно передвигаться, насколько позволяют монтажные отверстия.
  • Точка установки самореза находится точно посередине монтажного отверстия, чтобы дать возможность элементу передвигаться в обе стороны.
  • Крепление деталей производить только в штатные монтажные отверстия, самостоятельно сверлить и крепить детали нельзя.
  • При больших площадях стен рекомендуется оставлять температурные швы при помощи J-планок, соединительных или облицовочных планок.

Порядок действий:

  • Начало монтажа — установка стартовых планок. Производится по заранее намеченной строго горизонтальной линии. Шаг крепления — 30-40 см. При добавлении следующей планки не устанавливать плотно встык, оставлять температурный зазор от 2 до 6 мм в зависимости от температуры воздуха. Производитель рекомендует использовать металлическую стартовую планку, так как она прочнее и не заметна.
  • В качестве стартовой планки иногда используется J-профиль, с помощью которого можно сделать выступ полотна панелей или оформить верхний срез (фото ниже).
  • Следующий шаг — установка угловых профилей. Они устанавливаются на внешних углах, вокруг оконных или дверных проемов. При установке следует тщательно контролировать вертикаль, ровное положение детали по отношению к обрешетке.

ОБРАТИТЕ ВНИМАНИЕ!

Саморезы завинчиваются согласно общим требованиям, кроме самого верхнего — он устанавливается в верхней точке монтажного отверстия, вся деталь как бы висит на нем. Если его установить по центру, угловой профиль сползет вниз и все саморезы окажутся в верхней точке своих отверстий.

  • Затем приступают к установке панелей. Монтаж производится слева направо, первая панель устанавливается в стартовую планку и сдвигается влево до плотного контакта с угловым профилем (после чего отодвигается на 2-6 мм). Панель фиксируется саморезами с соблюдением всех требований, после чего производится монтаж следующей панели ряда.
  • Следующий ряд панелей рекомендуется сдвинуть на 1/2-1/3 длины, чтобы места стыков панелей разных рядов находились в разных точках. Это увеличит прочность всего полотна.
  • Завершает монтаж J-планка, оформляющая верхнюю часть полотна.
  • После этого устанавливаются наличники, водостоки, софиты и прочие элементы.

Полезное видео

Мастер-класс по монтажу панелей на фасад здания:

Заключение

Фасадные панели Альфа-профиль — качественный и стильный обшивочный материал, дающий возможность быстрой и чистой отделки стен дома без грязи или нанесения ущерба окружающим постройкам, конструкциям или сооружениям.

Декоративные качества панелей, имитирующих натуральную кирпичную или каменную кладку с высокой степенью достоверности, быстро перевели фасадные панели из разряда вспомогательных материалов в лидеры.

При этом, эксплуатационные качества ни в чем не уступают более традиционным типам сайдинга ни по прочности, ни по долговечности. Применение панелей Альта-профиль сделает дом аккуратным, придаст ему неповторимый стильный облик и шарм.

Цокольный сайдинг «Альта-Профиль» + фото

Содержание

  • Особенности цоколя здания
  • Преимущества цокольного сайдинга «Альта-Профиль»
  • Разновидности материала «Альта-Профиль»
  • Утепление цокольной части
  • Подготовительные работы
  • Монтаж цокольного сайдинга «Альта-Профиль»
  • Заключение

В настоящее время производители предлагают множество видов материалов для фасада дома. Выбор потребителей зависит от стоимости, долговечности и простоты монтажа. Благодаря новым технологиям, можно превратить старую, неприметную постройку, в роскошный особняк. Среди разнообразных вариантов, сегодня мы выделим один –цокольный сайдинг линейки «Альта-Профиль».

Материал бесподобно копирует кирпичную, каменную или плиточную поверхность, благодаря которой дом будет выглядеть бесподобно. Кроме того, в статье будет рассматриваться инструкция, как выполнить монтаж цокольного сайдинга «Альта-Профиль».

Особенности цоколя здания

Для начала следует разобраться, что такое цокольная часть строения. Если выразиться просто – то это элемент конструкции, между стенами первого этажа и фундаментом. Данный элемент должен защищать дом от влаги и других внешних воздействий. Часто для дополнительной защиты, цокольную часть обрабатывают гидроизоляционными материалами, поэтому мы рассмотрим, как утеплить данный элемент строения.

Если посмотреть с архитектурной точки зрения, то стоит отметить что фундамент здания является ключевым элементом строения. Поэтому важно уделить особое внимание его защите. Отделочный материал должен защитить цокольную часть от влаги и других неблагоприятных факторов.

Обычно высота цоколя должна быть как минимум 50 см. Данный элемент подарит строению визуальную надежность и солидность. Кроме того, следует правильно подобрать цвет данной части, для того чтобы не испортить дизайнерский замысел проекта.

Многие для отделки цокольной части используют такие материалы, как плитка, камень, клинкерный кирпич, штукатурка или мазанка. Но, минус данных материалов заключается в том, что они требуют тщательного ухода и аккуратной эксплуатации. Кроме того, через перепады температур или неправильную установку, такие материалы могут утратить свою прежнюю красоту, покрыться трещинками или даже начать отслаиваться. В отличие от них, цокольный сайдинг имеет преимущества. Рассмотрим некоторые из них.

Преимущества цокольного сайдинга «Альта-Профиль»

В чем же так хорош цокольный сайдинг «Альта-Профиль»?

  1. Среди главных достоинств можно отметить устойчивость к коррозии, механическим нагрузкам и деформации.
  2. Срок годности около 30 лет, что значительно превышает большинство отделочных материалов.
  3. Стойкость к рекордно низким или высоким температурам.
  4. Монтаж материала производится независимо от погодных условий и поры года.
  5. Простота в уходе, достаточно лишь время от времени мыть поверхность водой.
  6. Для установки не требуются цементные растворы или другие грязные работы.
  7. Неважно на какую поверхность нужно установить сайдинг, все изъяны и неровности будут скрыты.
  8. Доступная цена.

Кроме перечисленных достоинств, дополнительно можно обратить внимание на небольшой вес сайдинга «Альта-Профиль». Благодаря этому, материал можно использовать даже на многоэтажных домах. Несмотря на то что сайдинг является искусственным материалом, он не токсичен и не представляет угрозы для вашего здоровья.

Уже больше двенадцати лет, компания «Альта-профиль» занимается изготовлением данных пластиковых элементов. В продаже имеется широкий ассортимент материалов под любой вкус. Кроме того, уделяется особое внимание тому, чтобы сайдинг справлялся с механическими нагрузками, влагой и ультрафиолетом.

Разновидности материала «Альта-Профиль»

Для отделки цокольной части дома, имитируются следующие материалы:

  • кварцит;
  • малахит;
  • кирпич;
  • песчаник;
  • топаз;
  • сланец.

Одними из самых популярных коллекций являются:

  1. «Гранит».
  2. «Фасадная плитка».
  3. «Каньон».
  4. «Кирпич».
  5. «Скалистый камень».

Утепление цокольной части

Интересно, что через цокольную часть может теряться около 30% тепла. Бетон не является качественным теплоизолятором, поэтому важно правильно утеплить данную часть строения. При монтаже сайдинга, остается место, которое можно правильно использовать. Из самых распространенных материалов для утепления цокольной части можно отметить:

  1. Минеральную вату. Пользуется популярностью из-за небольшой цены. Кроме того, имеет неплохие изоляционные свойства и долгий срок эксплуатации. Профессионалы не рекомендуют использование снаружи, так как материал боится влаги и механических нагрузок.
  2. Пенопласт. Для утепления цоколя используется уже не один год. Главным достоинством является долговечность. Кроме того, материал очень доступный, благодаря чему вы сможете его приобрести в любом строительном магазине. Настоятельно рекомендуем покупать только тот пенопласт, на котором написано «негорючий». Также, следует отметить, что грызуны нередко портят данный материал. Поэтому его следует покрыть специальной внешней непроницаемой оболочкой.
  3. Пенополиуретан. Покрытие наносится специальным инструментом, слоем около 7–8 см. Полное затвердевание около 30 секунд, поэтому работа производится довольно быстро.

Подготовительные работы

Перед установкой цокольного сайдинга «Альта-Профиль» важно правильно подготовить поверхность. Для этого на стенах нужно установит обрешетку. Чтобы в процессе работы рейки шли ровно, нужно пользоваться горизонтом. Кроме того, снимите все посторонние предметы, такие как водосточные трубы, фонари, ставни. Если поверхность стены неровная, вы можете воспользоваться дюбель-грибами. Для установки пластиковой обрешетки «Альта-Профиль» требуется:

  1. Первым делом нужно по всему периметру постройки выставить горизонт. При помощи шнуровки делаем разметку обрешетки.
  2. Если стена утепленная, то пользуемся шпилькой, длиной 138 мм, если нет – 52 мм.
  3. Вставляем шпильку в крепежную основу.
  4. Шпильки с основой вкручиваем в усиленные стаканы, которые находятся на профиле обрешетки.
  5. Крепим нижнюю пятку профиля по горизонтали.
  6. Верхнюю пятку профиля нужно выставить вертикально при помощи уровня, и также закрепить.
  7. Выставляем и крепим среднюю пятку.
  8. Устанавливаем профили, с промежуточными расстояниями 30–40 см.
  9. В зоне оконных и дверных проемов, нужно пользоваться специальным плоским профилем, имеющим металлический угловой элемент.  Процесс установки такой же, как у фигурных профилей.
  10. Если поверхность не утепленная, при помощи шестигранника окончательно выставляем профиля.
  11. Приступаем к установке сайдинга «Альта-Профиль».

Монтаж цокольного сайдинга «Альта-Профиль»

Ниже приводится инструкция по монтажу сайдинга этой линейки своими руками:

  1. На расстоянии около 7–8 см над нижней точкой облицовки нужно прикрепить стартовую рейку. Выставить ее строго горизонтально можно при помощи уровня. Устанавливаем угловые планки.
  2. Панель сайдинга «Альта-Профиль» нужно задвинуть в угловую планку и поместить на стартовую. При помощи саморезов крепим панель.
  3. Вторую панель вставляем в стартовую и крепим в положенном месте саморезами.
  4. Монтаж остальных панелей сайдинга проводим аналогично.
  5. Если цокольная часть немного выступает за стену, то необходимо установить специальную сливную планку. Это делается в конце работ.

Совет! Монтаж сайдинга советуется производить в теплый период года. Поэтому, если есть возможность, то лучше переждать зиму.

Заключение

Как мы увидели из этой статьи, монтировать данный материал можно даже своими силами. В современное время, сайдинг «Альта-Профиль» является доступным материалом, имеющим отличные характеристики. При хорошей дизайнерской задумке и правильно подобранным материале, у вас получиться красивый и необычный дом!

  • Жидкое стекло и его применение
  • Сколько досок в кубе
  • ДВП или оргалит
  • Штукатурка короед своими руками

Цокольный сайдинг под камень и кирпич Альта Профиль.

Главная » Строительным компаниям » Фасадные материалы » Фасадные панели Альта Профиль

«Альта-Профиль» – первый отечественный производитель качественного сайдинга. Свою деятельность компания начала еще в 1999 году, и с тех пор из небольшого завода превратилась в полнофункциональное производство с широкой дилерской сетью по всей России. В 2003 году компания «Альта-Профиль» начала производство и реализацию цокольного сайдинга (или фасадных панелей), и стала одной из первых компаний, которая рискнула предложить российскому рынку подобный отделочный материал. И их ставка сыграла, ведь в надёжном, эстетически привлекательном и долговечном материале нуждались абсолютно все.





Цена

РУБ/ШТ

555

от

ПРЕИМУЩЕСТВА ФАСАДНЫХ ПАНЕЛЕЙ «АЛЬТА-ПРОФИЛЬ»

  • Стеновые фасадные панели прошли независимое тестирование на прочность – они не ломаются и не расслаиваются.
  • Цокольные панели соответствует международным стандартам качества.
  • Облицовочные фасадные панели хорошо выдерживает перепады температур.
  • Срок службы фасадных панелей составляет 30 и более лет в условиях умеренно-холодного и холодного климатов (при температурах от -50° С до +60° С).
  • Панели маловосприимчивы к микробиологической коррозии, обладают высокой свето- и теплостойкостью.



Монтаж сайдинг-панелей возможно произвести самостоятельно при соблюдении инструкции по монтажу. Важная рекомендация — специалисты не рекомендуют устанавливать панели при низких температурах.

Следует соблюдать строгую последовательность работ:

  1. расчет количества материалов;
  2. предварительная подготовка рабочей поверхности;
  3. установка наличников для окон и дверей;
  4. установка внешних или внутренних углов;
  5. установка стартовых и финишных планок;
  6. установка обрешетки.

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «КИРПИЧ КЛИНКЕРНЫЙ»

Длина – 1217 мм. Ширина – 445 мм. Толщина – 20 мм. В упаковке – 10 шт.

Для любителей традиционных отделочных материалов компания «Альта-Профиль» приготовила очередной сюрприз – новая коллекция «Кирпич клинкерный». Структура данных панелей идентична коллекции «Кирпич», но благодаря гладкой фактуре, панели выглядят более изящно, что придает вашему дому изысканность и неповторимость.

Красный Желтый Коричневый
Белый Жженый Бежевый

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «СКАЛИСТЫЙ КАМЕНЬ»

Длина – 1168 мм. Ширина – 448 мм. Толщина – 23 мм. В упаковке – 10 шт.

Коллекция цокольного сайдинга «Скалистый камень» обладает выразительным рельефом и богатой цветовой палитрой (декоры: «Альпы», «Алтай», «Кавказ», «Памир», «Тибет»).

Кавказ Альпы Памир
Алтай Тибет

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «КАМЕНЬ»

Длина – 1135 мм. Ширина – 474 мм. Толщина – 22 мм. В упаковке – 10 шт.

Эта коллекция стала одной из самых популярных благодаря искусной имитации под натуральный камень.

Камень бежевый Камень белый Камень серый
Камень жженый Известняк Кварцит
Топаз Сланец Малахит
Песчаник

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «КИРПИЧ»

Длина – 1130 мм. Ширина – 468 мм. Толщина – 17 мм. В упаковке – 10 шт.

Коллекция «Кирпич» отлично подойдет для любителей традиционного, классического дизайна (сайдинг под кирпич).

Кирпич жженый Кирпич белый Кирпич бежевый
Кирпич красный Кирпич бежевый комби

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «ФАСАДНАЯ ПЛИТКА»

Длина – 1162 мм. Ширина – 446 мм. Толщина – 16 мм. В упаковке – 10 шт.

Неповторимый индивидуальный облик вашему дому может придать коллекция цокольного сайдинга «Фасадная плитка». Цветовая гамма этой серии фасадных панелей в точности копирует природные камни: базальт, доломит, оникс, травертин, златолит.

Оникс Базальт Травертин
Доломит Златолит

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «КИРПИЧ-АНТИК»

Длина – 1168 мм. Ширина – 448 мм. Толщина – 17 мм. В упаковке – 10 шт.

Всю красоту Древнего Рима, Древнего Египта и Древней Греции отражает коллекция цокольного сайдинга «Кирпич-Антик».

Рим Александрия Карфаген
Афины Каир

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «КАНЬОН»

Длина – 1158 мм. Ширина – 447 мм. Толщина – 20 мм. В упаковке – 10 шт.

Фасадные панели данной коллекции представлены в цветовой гамме, полностью соответствующей каменным постройкам античной эпохи. Они подарят вашему дому живописный вид и удивительную красоту. Панели данной коллекции имеют уникальную структуру, отражающую всё великолепие горных ущелий, созданных водной стихией.
Цветовая гамма фасадных панелей достаточно разнообразна и включает в себя пять декоров: «Аризона», «Колорадо», «Монтана», «Невада», «Канзас», оригинальные названия которых соответствуют местам образования данных каньонов. Благодаря изящным рельефным линиям и широкой цветовой палитре, фасадные панели коллекции «Каньон» придадут неповторимый облик любому зданию или сооружению. Фасад из композитных панелей коллекции “Каньон” – отличное решение для загородного дома или дачи.

Канзас Аризона Невада
Колорадо Монтана

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «ГРАНИТ»

Длина – 1134 мм. Ширина – 474 мм. Толщина – 23 мм. В упаковке – 10 шт.

Панели данной коллекции, благодаря своему массивному дизайну, придадут облику вашего дома объемность и величественность. Ваш дом приобретет индивидуальность и изысканность благодаря дизайнерским замыслам и широкой цветовой гамме.

Гранит Крымский Гранит Саянский Гранит Балканский
Гранит Альпийский Гранит Уральский Гранит Карпатский

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «ФАГОТ»

Длина – 1160 мм. Ширина – 450 мм.

Для тех, кто придерживается строгости и естественности во внешнем стиле, но хочет добавить «изюминку» в отделке дома, компания «Альта-Профиль» выпускает новую серию фасадных панелей — коллекция «ФАГОТ». Панели «Фагот» удачно сочетают в себе структуру натурального кирпича и фактуру дикого колотого камня. Благодаря способности сочетания с другими материалами для отделки дачи сайдингом, эти панели позволяют воплотить любые идеи и решения при оформлении фасадов зданий, ограждений, садовых дорожек, и других архитектурных построек.

талдомский шатурский клинский
каширский можайский раменский

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

КОЛЛЕКЦИЯ ПАНЕЛЕЙ «БУТОВЫЙ КАМЕНЬ»

Длина – 1130 мм. Ширина – 470 мм.

Необыкновенную красоту и неповторимый образ Вашему дому подарит новая коллекция фасадных панелей — «Бутовый камень». Структура панелей представляет собой комбинацию камней разной формы, что придает еще большую изысканность в отделке дачи сайдингом. Фактура «Бутового камня» настолько приближена к натуральным материалам, что невозможно отличить искусственные образцы от настоящих, а различная цветовая гамма позволит создать индивидуальный облик вашего дома.

нормандский балтийский греческий
датский скандинавский скифский

* цветопередача вашего экрана может незначительно искажать реальный цвет панели

Панели из ПВХ проходят испытания на все виды воздействий. Определяется коэффициент расширения под влиянием высоких и низких температур. Производитель гарантирует, что фасадные панели выдерживают без ущерба для внешнего вида температуры от — 50 до + 50 в течение 30 лет. Этот срок может быть больше, так как ПВХ с большим трудом поддается разложению. Цвет сохраняется неизменным на весь срок эксплуатации отделки.

Панели отлично моются теплой водой с бытовыми моющими средствами и не требуют дополнительного ухода. Большой выбор цветов и текстур, доступная цена и стандартизация крепежной системы позволят за небольшое время придать дому любой облик по вашему желанию.

Где применяется продукция для цоколя? В отделке зданий различного назначения – от дач и частных коттеджей до больших загородных резиденций. Среди продукции компании вы сможете подобрать как фасадные панели для загородных домов (сайдинг под камень), так и интересные решения для офисных зданий. Независимо от вашего выбора – у нас вы купите лучший цокольный сайдинг, который защитит и украсит фасад здания на многие годы. Отделка дачи сайдингом украсит вид вашего загородного дома.

Подробнее о ценах на фасадные панели Альта-Профиль

 Инструкция по монтажу фасадных панелей Альта-Профиль

Сертификат соответствия на фасадные панели Альта-Профиль

ALTA — Технология блокировки Ultralox

Системы перил Альта

Функции

Сравнение перил

ХАРАКТЕРИСТИКИ перил Alta

Цвета с порошковым покрытием

БРОНЗА

СМОКИНГ

Альта Топ Рейл

Верхняя направляющая Alta Post-to-Post

Система перил из алюминиевого штакетника, достаточно прочная для коммерческого использования и элегантная для любого жилого помещения.

  • Пролет до 8’
  • Готовые панели для быстрой и эффективной установки
  • Прочная алюминиевая конструкция
  • Разработано и одобрено в соответствии со стандартами ICC-ES AC273 для коммерческих и жилых зданий
  • Перила коммерческого класса для многоквартирных домов, соответствующие критериям ICC-ES по нагрузке и прогибу

Пикетный рельс

ULTRALOX® Post-to-Post Rail, квадратный штакетник
3-дюймовые стойки и 2-дюймовые промежуточные стойки, крепление к основанию
Высота 42 дюйма, черный

Направляющая ULTRALOX® Post-to-Post, квадратная планка
Стойки 3 дюйма и промежуточные стойки 2 дюйма, монтаж на лицевой панели
Высота 42 дюйма, черный

Пикет со средней направляющей

Направляющая ULTRALOX® Post-to-Post, квадратный штакетник со средней рейкой
3-дюймовые стойки и 2-дюймовые промежуточные стойки, монтаж на основании
Высота 42 дюйма, черный

Средняя рейка, стойки 3 дюйма и промежуточные стойки 2 дюйма
Базовое крепление, высота 42 дюйма, черный

ULTRALOX® Post-to-Post Rail, квадратный штакетник с
Double Open Mid Rail, 3-дюймовые стойки и 2-дюймовые промежуточные стойки
Основание, высота 42 дюйма, черный

Стеклянная панель

Направляющая ULTRALOX® Post-to-Post, стеклянная панель
Стойки 3 дюйма и промежуточные стойки 2 дюйма, монтаж на основании
Высота 42 дюйма, черный

Направляющая ULTRALOX® Post-to-Post, стеклянная панель Открытая средняя рейка
3 дюйма Стойки и промежуточные стойки 2 дюйма, базовое крепление
Высота 42 дюйма, черный

Комбинированная верхняя направляющая Alta

Система алюминиевых перил с комбинированной верхней рейкой для придания элегантности.

  • Пролет до 8 футов
  • Готовые панели для быстрой и эффективной установки
  • Прочная алюминиевая конструкция
  • Разработано и одобрено в соответствии со стандартами ICC-ES AC273 для коммерческих и жилых зданий

Пикетный рельс

Комбинация ULTRALOX®, квадратная планка
3-дюймовые стойки и 2-дюймовые промежуточные стойки, монтаж на основание
Высота 42 дюйма, черный

Комбинация UltraLox Modern, квадратный перила
Стойки 3 дюйма и промежуточные стойки 2 дюйма, крепление на лицевой панели
Высота 42 дюйма, черный

Пикет со средней направляющей

Комбинация ULTRALOX®, квадратный штакетник с промежуточной перекладиной
3” стойки и 2” промежуточные стойки, монтаж на основании
42” высота, черный

Комбинация ULTRALOX®, квадратная планка
с открытой средней перекладиной, 3” стойки и 2” промежуточная стойка Стойки
Базовое крепление, высота 42 дюйма, черный цвет

Комбинация ULTRALOX®, квадратный штырь с 9 шт. 0041 Двойная открытая средняя рейка, стойки 3 дюйма и промежуточные стойки 2 дюйма
Базовое крепление, высота 42 дюйма, черный

Стеклянная панель

Комбинация ULTRALOX®, стеклянная панель
3-дюймовые стойки и 2-дюймовые промежуточные стойки, монтаж на основании
Высота 42 дюйма, черный

Высота 42 дюйма, черный

Непрерывная верхняя направляющая Alta

Система перил из алюминиевого штакетника со сплошной верхней рейкой для придания элегантности.

  • Пролет до 18’
  • Готовые панели для быстрой и эффективной установки
  • Прочная алюминиевая конструкция
  • Разработано и одобрено в соответствии со стандартами ICC-ES AC273 для коммерческих и жилых зданий

Пикетный рельс

ULTRALOX® Continuous, квадратный штакетник
2-дюймовые стойки, монтаж на основании, высота 42 дюйма, черный

ULTRALOX® Continuous, квадратный штакетник
2-дюймовые стойки, монтаж на лицевой панели, высота 42 дюйма, черный

Пикет со средней направляющей

ULTRALOX® Continuous, квадратный штакетник
со средней рейкой, 2-дюймовые стойки, крепление к основанию, высота 42 дюйма, черный Черный

ULTRALOX® Continuous, квадратный штакетник
с двойной открытой средней рейкой 2-дюймовые стойки
Основание, высота 42 дюйма, черный

Стеклянная панель

ULTRALOX® Continuous, стеклянная панель, стойки 2 дюйма
Базовое крепление, высота 42 дюйма, черный

ULTRALOX® Continuous, стеклянная панель, открытая средняя направляющая
2-дюймовые стойки, монтаж на основании, высота 42 дюйма, черный

Сравнение перил

МОНТАЖ

ТЕХНОЛОГИЯ ULTRALOX INTERLOCKING™

Полностью предварительно собранные перила обеспечивают быструю и простую сборку и обеспечивают профессиональную подгонку и отделку вашей алюминиевой системы перил.

Другие алюминиевые перила

Многим производителям или поставщикам алюминиевых перил требуется сборка компонентов стоек и отдельная покупка крепежных деталей для сборки и других компонентов — это делает систему сложной и трудоемкой!

ТЕХНОЛОГИЯ ULTRALOX INTERLOCKING™

Предварительно собранные панели экономят 20-30 рабочих минут на открытие, в среднем 6-8 часов на одну палубу.

Другие алюминиевые перила

Большинство других предложений алюминиевых перил представляют собой сложную и запутанную смесь многих компонентов, которые требуют от вас выяснить, что вам нужно, как все это сочетается, а также значительного дополнительного времени и усилий, необходимых для сборки.

Обслуживание

ТЕХНОЛОГИЯ ULTRALOX INTERLOCKING™

Порошковое покрытие премиум-класса, нанесенное в результате тщательной предварительной обработки и процесса порошкового покрытия, обеспечивает практически не требующее обслуживания изделие. Без покраски, без пятен, без ржавчины, без гнили!

Другие системы перил

Деревянные, стальные или композитные перила нуждаются в различной степени текущего обслуживания. Дерево необходимо красить или морить и обслуживать ежегодно. Сталь необходимо перекрашивать примерно каждые 5 лет, чтобы предотвратить ржавчину и коррозию. Композит имеет целую индустрию чистящих средств, красителей и обновителей, помогающих сохранить внешний вид.

U.S. BOILER COMPANY ALTA ALTAC-136 ИНСТРУКЦИЯ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ Pdf Download

  • страница из 100

  • Содержание
  • Оглавление
  • Исправление проблем
  • Закладки

Реклама

Содержание

Инструкции по установке, эксплуатации и обслуживанию для

ALTA

Модель: ALTAC-136

Содержание руководства

1.

Перед началом работы прочтите установщику . . . . . . . . . . .3

2.

Домовладелец Прочтите перед продолжением . . . . . . . .4

3.

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4.

Как это работает . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

5.

Расположение котла . . . . . . . . . . . . . . . . . . . . . . . . . .9

6.

Подготовка котла . . . . . . . . . . . . . . . . . . . . . . . .13

7.

Общая вентиляция . . . . . . . . . . . . . . . . . . . . . . . . .16

8.

Прямая вентиляция боковой стенки . . . . . . . . . . . . . . . . . . .23

9. Вертикальная прямая вентиляция . . . . . . . . . . . . . . . . . . .29

10. Трубопровод системы отопления . . . . . . . . . . . . . . . . . . .35

11. Бытовой водопровод . . . . . . . . . . . . . . . . . . .38

12. Газопровод . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

13. Внешняя проводка . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

14. Удаление конденсата . . . . . . . . . . . . . . . . . . . 0,45

15. Запуск и проверка. . . . . . . . . . . . . . . . . .46

16. Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

17. Перед тем, как покинуть рабочее место . . . . . . . . . . . . . . . . . .64

18. Сервис и техническое обслуживание . . . . . . . . . . . . . . . . .65

19. Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . .69

20. Схемы внутренней проводки . . . . . . . . . . . . . . . . .83

21. Запасные части . . . . . . . . . . . . . . . . . . . . . . . . . . 0,86

Приложение

A. Комбинированная система охлаждения/обогрева . .92

B. Качество воды и добавки для котлов . . . . . . . . .93

C. Особые требования в штате Массачусетс . . . .94

D. Код Необходимый текст . . . . . . . . . . . . . . . . . . . . . .96

МОНТАЖНИКУ:

Прикрепите эти инструкции рядом с котлом.

Укажите номер модели и серийный номер, когда

запрашиваете информацию и поддержку.

ДОМОВЛАДЕЛЬЦУ:

Сохраните эти инструкции для дальнейшего использования.

По всем вопросам

и поддержке обращайтесь к установщику системы отопления или техническому специалисту.

Этот котел должен устанавливаться, обслуживаться или ремонтироваться только квалифицированным специалистом по установке систем отопления или специалистом по обслуживанию.

Неправильная установка, регулировка, модификация, обслуживание или техническое обслуживание могут привести к серьезным травмам, смерти,

или значительному материальному ущербу. Для получения помощи или получения дополнительной информации обратитесь к квалифицированному установщику, сервис 9агентство 0005

или поставщик газа. Внимательно прочтите эту инструкцию перед установкой.

110327-02 – 7/20

• Комбинированный котел/водонагреватель

• Конденсационный

• Прямая вентиляция

• Газовый

Страница

!

ПРЕДУПРЕЖДЕНИЕ

Предыдущая страница

Следующая страница

Содержание

  См. также информацию о котловой компании США ALTA ALTAC-136

U.S. Boiler Company ALTAC-200 Инструкция по установке, эксплуатации и обслуживанию 100 страниц

U.S. Boiler Company ALTAC-136 Краткое руководство пользователя 2 страницы

Руководство по быстрому запуску ALTA компании U.S. Boiler Company 2 страницы

  Дополнительные руководства для котлоагрегатов США ALTA ALTAC-136
  • Котел U. S. Boiler Company ALPINE Информационное руководство пользователя

    Конденсационный высокоэффективный газовый водогрейный котел (7 страниц)

  • Котел U.S. Boiler Company Alpine ALP399C Информационное руководство пользователя

    (7 страниц)

  • Котел U.S. Boiler Company ALPINE ALP500C Инструкция по установке, эксплуатации и обслуживанию

    Конденсационный высокоэффективный водогрейный котел с прямым отводом газа (144 страницы)

  • Котел U. S. Boiler Company ASPEN ASPN-085 Инструкция по установке, эксплуатации и обслуживанию

    Конденсационный высокоэффективный газовый водогрейный котел с прямой вентиляцией (180 страниц)

  • Котел U.S. Boiler Company ASPEN ASPN-320 Инструкция по установке, эксплуатации и обслуживанию

    Конденсационный высокоэффективный водогрейный котел с прямым отводом газа (160 страниц)

  • Котел U.S. Boiler Company K2 Инструкция по эксплуатации

    Конденсационный высокоэффективный водогрейный котел с прямым отводом газа (41 страница)

  • Котел U. S. Boiler Company V13A RO/FO Инструкция по установке, эксплуатации и обслуживанию

    Жидкотопливный котел серии V1 ro/fo (49 стр.)

  • Котел U.S. Boiler Company Серия EMP Инструкция по установке, эксплуатации и обслуживанию

    (72 страницы)

  • Котел U.S. Boiler Company K2FT-085 Инструкция по установке, эксплуатации и обслуживанию

    Конденсационный высокоэффективный прямой воздухоотводчик газовый водогрейный котел (176 стр.)

  • Руководство по установке котла U. S. Boiler Company K2

    Конденсационный высокоэффективный газовый водогрейный котел с прямой вентиляцией (109 страниц)

  • Котел U.S. Boiler Company SERIES 3 Инструкция по установке, эксплуатации и обслуживанию

    Газовый котел (56 стр.)

  • Котел U.S. Boiler Company серии X-2 Инструкция по установке, эксплуатации и обслуживанию

    Чугунный газовый котел (6 стр.)

  • Котел U. S. Boiler Company Серия V8H Инструкция по установке, эксплуатации и обслуживанию

    (68 страниц)

  Краткое содержание котловой компании США ALTA ALTAC-136

Настройка серии AltaLink

Настройка серии AltaLink
  1. Откройте веб-браузер и введите http:// . в поле Адрес.
  2. Войдите в систему, используя идентификатор пользователя и пароль администратора.
  3. Выберите вкладку Свойства.
  4. Выберите «Настройка расширяемой службы».
  5. Щелкните Изменить.
  6. Щелкните Включить все.
  7. В строке WS-Discovery Multicast щелкните Параметры и щелкните Включено.
  8. Щелкните Сохранить.
  9. В разделе «Параметры браузера» на странице «Настройка расширяемой службы» убедитесь, что Включить браузер расширяемых служб выбран. (по умолчанию) и нажмите Применить.
  10. На левой панели нажмите «Подключение», затем Настраивать.
  11. В разделе «Протокол» нажмите «Изменить» рядом с «HTTP».
  12. В разделе Force Traffic over Secure Connection (HTTPS) нажмите Нет, затем нажмите Сохранить.
  13. На левой панели щелкните Вход/Разрешения/Учетная запись и выберите Способы входа.
  14. Нажмите «Изменить» рядом с «Панель управления и вход». Методы.
  15. На странице «Редактировать методы входа» выберите следующие параметры:
    1. В списке входа в панель управления выберите Xerox Secure. Доступ.
    2. В списке «Вход на веб-сайт» выберите «Имя пользователя/пароль» — «Подтвердить на Устройство.
    3. Щелкните Сохранить.
  16. На странице «Методы входа» нажмите «Изменить» рядом с «Xerox». Настройка безопасного доступа.
  17. Нажмите «Изменить настройки вручную».
  18. На странице Manual Override установите следующие параметры:
    1. В разделе «Связь с сервером», если вы используете стандартный Equitrac кард-ридер, выберите Включено под Встроенный вариант. Если вы используете универсальную карту читатель, снимите флажок Включено.
    2. В разделе «Методы входа в систему» ​​выберите предпочтительный метод.
    3. В разделе «Учетная информация» выберите «Автоматически». применять учетные коды с сервера.
    4. Нажмите «Сохранить», чтобы применить изменения, затем нажмите Закрывать.
  19. На левой панели в разделе Вход/Разрешения/Учетная запись раздел, щелкните Методы учета.
  20. Нажмите «Изменить» рядом с «Панель управления и вход на сайт». Методы.
  21. В списке Текущий метод учета выберите Сетевой учет и щелкните Сохранять.
  22. В строке Рабочий процесс учета щелкните Изменить.
  23. Для любой службы, для которой вы хотите записывать транзакции, из списка выберите Захват использования. Если вы хотите использовать ограничения заданий (и включит «Ограничения заданий» на сервере), выберите «Предварительная авторизация». и Захват использования для заданий копирования. Нажмите Сохранять.
  24. Нажмите «Изменить» рядом с пунктом «Подсказки для учета пользователей».
  25. Включите отображение подсказки для каждой подсказки и нажмите Сохранять.
  26. После инициализации устройства на левой панели под В разделе Логин/Разрешения/Учетная запись нажмите Пользователь Разрешения.
  27. В строке «Роли разрешений пользователей» щелкните Редактировать.
  28. Перейдите на вкладку «Пользователи, не вошедшие в систему» ​​и нажмите Редактировать.
  29. Выберите Приложения и инструменты.
  30. Выберите параметр «Пользовательский доступ», чтобы выбрать службы, которыми вы хотите управлять. доступ к:
  31. Нажмите Применить, чтобы завершить настройку.
  32. Журнал из утилиты настройки МФУ и закройте веб-браузер.
Кофакс, Инк.

Google Unternehmensprofil – bei Google gelistet werden

Blumengeschäft in meiner Nähe

Blumengeschäft in meiner Nähe

  • Все
  • Фото
  • Карты
  • Новости
  • Видео

дер Блюменладен

4,6

– 0,8 км

Джеффнет Schlißt гм 18:30

4,5

– 1,1 км

Джеффнет Schlißt um 20:00 Uhr

4,7

– 1,3 км

Джеффнет Schlißt um 19:00 Uhr.

  • Уберзихт
  • Нойигкейтен
  • Убер
  • Резиденция
  • Фото
  • Анруфен
  • Маршрут
  • Шпайхерн
  • Веб-сайт
  • Ольгаштрассе 54 70182 Штутгарт
  • Джеффнет Schlißt гм 18:30
  • 0711 241466

Mit einem kostenlosen Unternehmensprofil für Ihre Außenansicht oder Ihr Einzugsgebiet können Sie Menschen, die Ihr Geschäft in der Googlesuche oder auf Google Maps finden, als Kunden gewinnen. Personalisieren Sie Ihr Profil mit Fotos, Angeboten, Beiträgen und Mehr.

Jetzt verwalten

Blumengeschäft in meiner Nähe

Blumengeschäft in meiner Nähe

  • Все
  • Фото
  • Карты
  • Новости
  • Видео

дер Блюменладен

4,6

– 0,8 км

Джеффнет Шлист гм 18:30

4,5

– 1,1 км

Джеффнет Schlißt um 20:00 Uhr

4,7

– 1,3 км

Джеффнет Schlißt um 19:00 Uhr.

  • Уберзихт
  • Нойигкейтен
  • Убер
  • Резиденция
  • Фото
  • Анруфен
  • Маршрут
  • Шпайхерн
  • Веб-сайт
  • Ольгаштрассе 54 70182 Штутгарт
  • Джеффнет Schlißt гм 18:30
  • 0711 241466
Kostenlos

Kostenlos ein unternehmensprofil erstellen

Einfach

unternehmen über die google таковой und maps

личный

Einen guten ersten Eindruck vermitteln

In Ihrem Unternehmensprofil können Sie wichtige Informationen hervorheben und herausstellen, был das Besondere an Ihrem Unternehmen ist.

Wichtige Informationen hinzufügen

Sie haben die Möglichkeit, Angaben wie Ihre Telefonnummer, Ihre Öffnungszeiten sowie Hygiene- und Sicherheitsmaßnahmen ins Unternehmensprofil aufzunehmen, damit potenzielle Kunden informiert sind.

Фотографии, логотипы и другие рекламные материалы

Mit Fotos, einem Titelbild, Ihrem Logo и другие элементы, связанные с Sie den Charakter Ihres Unternehmens herausstellen und potenzielle Kunden auf sich aufmerksam machen.

Bei dem rechts gezeigten Unternehmen handelt es sich um ein fiktives Beispiel.

Zeigen, wer Sie sind

Mit Attributen wie «Von einer Frau geführt» erfahren Menschen mehr über Ihr Unternehmen.

Kunden bequem erreichen

Sie haben die Möglichkeit, Kunden durch Beiträge, Direktnachrichten oder andere Mittel auf dem Laufenden zu halten und über Angebote zu informieren.

Beiträge erstellen sowie auf Angebote und Veranstaltungen hinweisen

Mit entsprechenden Beiträgen in Ihrem Unternehmensprofil können Sie auf Sonderangebote, Veranstaltungen und Neuigkeiten hinweisen und so Kunden auf dem Laufenden halten.

Bei dem ссылки gezeigten Unternehmen handelt es sich um ein fiktives Beispiel.

Rezensionen lesen und beantworten

Wenn Sie auf öffentliche Kundenrezensionen antworten, schaffen Sie Vertrauen bei neuen und wiederkehrenden Kunden.

Direktnachrichten senden und erhalten

Sie haben die Möglichkeit, сразу с Kunden zu kommunizieren. Sie können die Nachrichtenfunktion aber auch jederzeit pausieren oder Automaticische Antworten erstellen.

Bei dem ссылки gezeigten Unternehmen handelt es sich um ein fiktives Beispiel.

Antworten auf häufig gestellte Fragen veröffentlichen

Sie können nützliche Geschäftsinformationen schon im Vorfeld angeben und durch Antworten auf häufig gestellte Fragen Zeit sparen. Sie haben auch die Möglichkeit, Kunden Fragen beantworten zu lassen.

Bei dem ссылки gezeigten Unternehmen handelt es sich um ein fiktives Beispiel.

Ihr Angebot präsentieren – von der Speisekarte bis hin zu Dienstleistungen

Ob Restaurant, Einzelhandel oder Dienstleistung – über Ihr Profil können potenzielle Kunden einfach und direkt mit Ihrem Unternehmen in Kontakt treten anisederteen und angepodesteelsweise die Sich beispielsweise.

Jetzt verwalten

  • Essensbestellungen annehmen und einiges mehr

    Sie haben die Möglichkeit, Bestellungen zur Lieferung oder Abholung sowie Kundenreservierungen entgegenzunehmen. Außerdem können Sie sogar Ihre Speisekarte ins Profil aufnehmen und Nutzerinnen und Nutzern die beliebtesten Gerichte präsentieren.

    Дополнительная информация
  • Альтернатива zur Abholung anbieten

    Geben Sie an, ob bei Ihnen Optionen wie „Abholung vor dem Laden“ или „Lieferung“ möglich sind.

    Bei dem oben gezeigten Unternehmen handelt es sich um ein fiktives Beispiel.

    Дополнительная информация
  • Ihre Dienstleistungen detailliert aufzeigen

    Sie können Ihr Leistungsspektrum aufführen und Angebote online erstellen. Итак, erfahren potenzielle Kunden alles, было sie wissen müssen, um bei Ihnen zu kaufen.

    Дополнительная информация

Informationen dazu, wie potenzielle Kunden Ihr Unternehmen finden

Sie können feststellen, mit welchensuchbegriffen Sie von Nutzerinnen und Nutzern gefunden werden, und Statistiken etwa zu Anrufen, Rezensionen und Reservierungen ansehen. Так erhalten Sie Aufschluss darüber, wie Ihr Unternehmen mit Kunden в Kontakt kommt.

Jetzt verwalten

ERFOLGSGESCCHICTEN

“Das Unternehmensprofil ist nicht nur was für Trendläden, sondern für jedes Unternehmen geeignet und ist eine ganz tolle Möglichkeit, Werbung für den eigenen Laden zu machen, ohne etzus bezafür.

Stroembergs Nordic Style-Oberstaufen, Deutschland

ERFOLGSGESCHICHTEN

“Mir war zunächst gar nicht klar, dass das Unternehmensprofil auch helfen kann mein Geschäft anzukurbeln. Für mich war besonders spannend am Unternehmensprofil, dass ich den Kundenservice so auf ein neues Уровень хебен коннте».

Asia Markt Lee Gmbh-Berlin, Deutschland

Erolgsgeschichthten

“Das unternehmensprofil kann man sich wie ein digitales schaufenster vortsellen undher on ectren nehlen nehlen nempernemplen nehmprenshlen nehlenshlen nehmprenster on.

Amouny Berlin-Berlin, Deutschland

ERFOLGSGESCHICHTEN

“Um in meinem Job weiterzukommen, muss man von der Welt gesehen werden.

Андреа Никола Майр-Мюнхен, Германия

Antworten auf Ihre Fragen

Подробное описание нашей продукции — продукция Alta

Малый корпус и бордюры — 14″, 18″ и 24″

  • 14-дюймовый бордюр — Малый корпус направляющей трубы Sigrist — чертеж
  • 14-дюймовый бордюр — малый корпус для труб Sigrist — подача заявки
  • 18-дюймовый бордюр — малый кожух Sigrist для трубчатых канавок — линейный чертеж
  • 18-дюймовый бордюр — малый корпус для труб Sigrist — подается
  • 24-дюймовый бордюр — малый кожух для труб Sigrist — подается

Средний корпус и бордюры – 14″, 18″ и 24″

  • 14-дюймовый бордюр – средний корпус для труб Sigrist – линейный чертеж
  • 14-дюймовый бордюр — средний корпус для труб Sigrist — подается
  • 18-дюймовый бордюр — средний корпус для труб Sigrist — линейный чертеж
  • 18-дюймовый бордюр — средний корпус для труб Sigrist — подается
  • 24-дюймовый бордюр – средний корпус для труб Sigrist – линейный чертеж
  • 24-дюймовый бордюр — средний корпус для труб Sigrist — подается
  • Средний корпус Sigrist Pipe Chase двойной длины и бордюр высотой 14 дюймов или 18 дюймов – подается
  • Средний двойной длинный корпус Sigrist Pipe Chase и бордюр высотой 24 дюйма — подается

Большой корпус и бордюры – 14 дюймов, 18 дюймов и 24 дюйма

  • 14-дюймовый бордюр — большой корпус направляющей трубы Sigrist — линейный чертеж
  • 14-дюймовый бордюр — большой кожух для труб Sigrist — подается
  • 18-дюймовый бордюр — большой кожух для труб Sigrist — линейный чертеж
  • 18-дюймовый бордюр — большой кожух для труб Sigrist — подается
  • 24-дюймовый бордюр — большой кожух для труб Sigrist — подается

Корпус центра обработки данных и бордюры — 14 дюймов, 18 дюймов и 24 дюйма

  • 14-дюймовый бордюр — корпус центра обработки данных — линейный чертеж
  • 14-дюймовый бордюр — корпус центра обработки данных — подается
  • 18-дюймовый бордюр — корпус центра обработки данных — линейный чертеж
  • 18-дюймовый бордюр — корпус центра обработки данных — подается
  • 24-дюймовый бордюр — корпус центра обработки данных — подается

Инструкции по установке

  • Sigrist Exit Seal® – Руководство по установке
  • Руководство по установке кожуха трубы Sigrist

Sigrist Exit Seal® — Руководство по калибровке

  • Sigrist Exit Seal® — Руководство по калибровке

CAD — представление — маленькое, 14 дюймов

  • Штриховой чертеж — маленькое, 14 дюймов. pdf
  • Маленькая трубная направляющая Sigrist и бордюр 14 высотой REF.dwg
  • Малый кожух Sigrist для труб и бордюр 14 Tall REF.dxf
  • Представление – 14-дюймовый бордюр – малый корпус Sigrist Pipe Chase 05-02-17.pdf

CAD — Представление — Маленький 18 дюймов

  • Штриховой чертеж — Маленький 18 дюймов.pdf
  • Маленькая трубная направляющая Sigrist и бордюр 18 Tall REF.dwg
  • Малый кожух Sigrist для труб и бордюр 18 Tall REF.dxf
  • Представление — 18-дюймовый бордюр — малый корпус Sigrist Pipe Chase — бордюр.pdf

CAD — представление — средний размер 14 дюймов

  • Штриховой чертеж — средний размер 14 дюймов.pdf
  • Средний корпус направляющей трубы Sigrist и бордюр 14 Tall.dwg
  • Средний корпус и бордюр для труб Sigrist 14 Tall.dxf
  • Представление — средний бордюр высотой 14 дюймов — корпус 05-18-17.pdf

CAD — подача — средний размер 18 дюймов

  • Штриховой чертеж — средний 18 дюймов. pdf
  • Средний корпус направляющей трубы Sigrist и бордюр 18 Tall.dwg
  • Средний корпус и бордюр для трубы Sigrist 18 Tall.dxf
  • Представление — средний бордюр высотой 18 дюймов — корпус Rev A.pdf

CAD — представление — средний размер 24 дюйма

  • Штриховой чертеж — средний размер 24 дюйма.pdf
  • Средний корпус направляющей трубы Sigrist и бордюр 24 Tall.dwg
  • Средний корпус и бордюр для труб Sigrist 24 Tall.dxf
  • Представление — средний бордюр высотой 24 дюйма — корпус Rev A.pdf

CAD — Представление — Medium Double Long 14 inch

  • Line Drawing — Medium Double Long 14 inch.pdf
  • Средняя двойная длинная трубная канавка Sigrist и бордюр 14 Tall W_O Exit Seals.dwg
  • Средняя двойная длинная трубная канавка Sigrist и бордюр 14 Tall W_O Exit Seals.dxf
  • Предоставление – средний корпус двойной длины и бордюры 08-03-17b.pdf

CAD — подача — средняя двойная длинная 18 дюймов

  • Штриховой чертеж — средний двойной длинный 18 дюймов. pdf
  • Средняя двойная длинная трубная канавка Sigrist и бордюр 18 Tall W_O Exit Seals.dwg
  • Средняя двойная длинная труба Sigrist, корпус и бордюр 18 Tall W_O Exit Seals.dxf
  • Предоставление – средний корпус двойной длины и бордюры 08-03-17b.pdf

CAD — Представление — Большой 14 дюймов

  • Штриховой чертеж — Большой 14 дюймов.pdf
  • AL-343424 и AL-3232C.dwg
  • AL-343424 и AL-3232C.dxf
  • Представление — большой бордюр высотой 14 дюймов — корпус Rev A.pdf

CAD — Представление — Большой 18 дюймов

  • Штриховой чертеж — Большой 18 дюймов.pdf
  • Большая трубная направляющая Sigrist и бордюр 18 Tall.dwg
  • Большая трубная направляющая Sigrist и бордюр 18 Tall.dxf
  • Представление — большой бордюр высотой 18 дюймов — корпус 05-02-17.pdf

CAD — Предоставление — Центр обработки данных, 14 дюймов

  • Штриховой чертеж — Центр обработки данных, 14 дюймов. pdf
  • Корпус центра обработки данных и бордюр 14 Tall.dwg
  • Корпус центра обработки данных и бордюр 14 Tall.dxf
  • Обзор корпуса центра обработки данных и бордюра 14 и 18-дюймовые бордюры.pdf
  • Представление — 14-дюймовый бордюр — Корпус центра обработки данных — Спецификации материалов 01-06-17.pdf

CAD — Предоставление — Центр обработки данных 18 дюймов

  • Чертеж — бордюр 18 дюймов — Корпус центра обработки данных.pdf
  • Корпус центра обработки данных и бордюр 18 Tall.dwg
  • Корпус центра обработки данных и бордюр 18 Tall.dxf
  • Обзор корпуса центра обработки данных и бордюра 14 и 18-дюймовые бордюры.pdf
  • Представление — 18-дюймовый корпус для центра обработки данных Curb — Спецификации материалов 2016.pdf

CAD — Представление — Центр обработки данных 24 дюйма

  • Представление — 24-дюймовый корпус ЦОД на обочине — Спецификации материалов 2021.pdf

Путеводитель по походу от Alpine Exploratory

Пешеходные гиды – см. все наши справочные страницы

Голые факты

Альта Виа 1 — это пешеходная тропа через итальянские Доломитовые Альпы протяженностью 120 км (75 миль) от Доббьяко на севере до Беллуно на юге.

Самая высокая точка, достигнутая стандартным маршрутом, составляет 2752 м (9029 футов), а набор высоты на маршруте составляет около 6665 м (21 833 фута).

Треккерам обычно требуется 10 дней, чтобы завершить поход, плюс-минус день или два.

Лучшие биты

Некоторые из самых волнующих и сложных прогулок AV1 проходят вокруг перевала Фальзарего и старых мест сражений времен Первой мировой войны. Дополнительные секции с тросами позволяют путешественнику исследовать крутые скалистые склоны и туннели, в том числе знаменитую галерею Лагазуой.

Ближе к южному концу маршрута характер несколько меняется, массивы становятся более отчетливыми. AV1 огибает Монте-Чиветту на запад. (Эти последние этапы немного смелее, чем предыдущие. Общая тема сохраняется, но 9-й этап через Чиме-де-Зита – это целый день в открытых горах. )

Последняя ночь проводится в почти пасторальном месте, но все же высоко в горах, прямо перед Форселла-ла-Варетта и последним спуском в долину. Такие очаровательные места делают AV1 особенным.

Трасса Монте-Пельмо – это вариант основного маршрута… классический Джиро-ди-Монте-Пельмо … который вы увидите упомянутым, но который нам трудно рекомендовать каким-либо треккерам из-за его рыхлой осыпи, открытых участков. , и фиксирующая ситуация.

Фото из поездок: Альта Виа 1

Поездки

2022

Alpine Exploratory предлагает следующие варианты отдыха на основе нашего исследования Alta Via 1:

Доломиты Альта Виа 1
Доломиты Альта Виа 1 (с гидом)
Доломиты Альта Виа 1 Север
Доломиты Альта Виа 1 Юг

Имена – краткая заметка

Alta Via Uno будет полным названием AV1 на итальянском языке. В переводе это просто означает Высокий Путь Один. В начале AV1 используется немецкий язык, и на картах, которые мы включаем в ваш информационный пакет, вы увидите маршрут, отмеченный как Dolomiten Hohenweg. .. опять же, Высокий маршрут Доломитовых Альп.

Это для меня?

Удовольствие от похода
Завершение этапов дальнего похода доставляет огромное удовольствие, особенно если это такой знаменитый поход, как AV1. Могут быть моменты, когда восхождение кажется слишком трудным, и когда вы сталкиваетесь с плохой погодой; в такие моменты цель поддерживает вас. Точно так же должны быть дни, когда вы чувствуете себя всемогущим, преодолевая горные тропы, как если бы они были дорожками в парке!

Одним из лучших ощущений в походе может быть приближение к концу этапа, когда вы уже в пути, зная, что вы отметили еще один этап квеста. В такие моменты вы также можете с нетерпением ждать вечера в новой деревне. Самодостаточное путешествие по очаровательной, но потрясающей местности AV1 сделает ваш отдых очень приятным и приятным.

Типовые окрашенные путевые указатели

Могу ли я управлять этим?
Модель AV1 подходит для горных пешеходов в нормальной физической форме, которые готовы ходить от 4 до 8 часов в день по дальним тропам. Это очень поможет вам получить удовольствие от похода, чтобы прийти в себя в начале, привыкнуть к прогулкам на такое же расстояние и рост, что и те, с которыми вы собираетесь столкнуться.

Одним из сложных этапов является начальный подъем на 900 м (2952 фута) от Лаго-ди-Брайес, чтобы добраться до высоких гор. Если в течение дня совершить необязательный крюк к Крода-дель-Бекко, это будет день довольно солидного восхождения!

Интервал между хижинами, конечно, определяет расстояние каждый день, и мы можем заказать множество вариантов нашего расписания в зависимости от того, как наши клиенты хотят подойти к AV1. Если вам нужен быстрый рывок или поездка, которая сводит к минимуму самые длинные дни, мы предлагаем наш 8-дневный поход в качестве отправной точки. С другой стороны, чтобы насладиться пейзажами в более медленном графике, мы предлагаем наш 12-дневный поход.

Для тех, кто опасается идти по AV1 за один раз, можно провести день отдыха в любой из хижин на тропе, но лучше отправиться в ближайший город. Не так много удобных или достаточно активных, но это возможно. Наш обычный график проводит один день отдыха в Кортине, прекрасном итальянском городке, который оживает и летом, и зимой. Это полдня ходьбы или езды на автобусе от маршрута AV1.

Конечно, AV1 также можно использовать в течение двух праздников, каждый из которых соответствует неделе. Мы предлагаем как северную, так и южную части, и каждая из них по-своему хороша.

Вполне возможны длинные выходные, впрочем, как и поездки любой продолжительности. Пожалуйста, свяжитесь с нами, и мы спланируем для вас маршрут по подходящему участку AV1.

Как там под ногами?
Под ногами вас ждут разнообразные трассы и тропы на AV1. Обычно горные участки проходят по одноколейным тропам, местами каменистым, иногда со ступенями, но чаще всего по голой земле. Грязь не проблема, как, например, на дорогах в Великобритании! Трассы также распространены – возможно, гравийные лесные дороги, лыжные трассы или неровные дорожки для транспортных средств над сельскохозяйственными угодьями. Есть несколько участков проселочных дорог, а иногда и более оживленные дороги, например, на последнем пути к Ла-Станге.

Путь очевиден?
AV1 хорошо размечен по всей длине. Путевые метки варьируются от вспышек краски, обозначающих, что вы находитесь на каком-то пути (но на каком?!), до специальных путевых меток AV1, которые представляют собой большую цифру «1» внутри треугольника. Тем не менее, всем участникам AV1 необходимо иметь хотя бы одного компетентного навигатора с картой и компасом, для тех ситуаций, когда маршрут не отмечен на повороте или где сгустились облака. Лучшие карты для маршрута к сожалению еще есть ошибки. Наши маршрутные карты, заметки и карты дадут вам все, что вам нужно, чтобы пройти путь своим ходом.

В течение каждого летнего сезона снег выпадает обычно два, три или более раз. Он имеет тенденцию исчезать так же быстро и, как правило, не находится глубоко на высоте AV1, но пока он остается, он может сделать навигацию еще более сложной. Под покровом снега наземные особенности скрыты, и ключом к успеху являются навыки карты и компаса.

Это технически сложно?
AV1 — это прежде всего прогулка. Здесь нет прогулки по леднику и скалолазания. Особенно следует отметить, что в Доломитовых Альпах, районе, известном своей виа феррата, на нашем AV1 нет участков виа феррата; мы выбираем вариант до Ла-Станга, который избегает виа феррата на Скьяре.

Однако есть участки, где тропа пересекает каменистую и крутую землю, а также участки с металлическими тросами в качестве поручней по обычной альпийской пешеходной местности. Некоторые этапы пересекают открытую, неумолимую местность без легких путей эвакуации: полные дни горных прогулок требуют уверенности в себе, особенно в сырую погоду с плохой видимостью.

Сложность AV1 для любой группы в большей степени, чем для большинства наших маршрутов, во многом зависит от вариантов, выбираемых каждый день. Для самых сильных пешеходов AV1 предлагает варианты основного маршрута, которые проходят по более крутой и рыхлой местности в верхней части шкалы альпийской ходьбы. Точно так же другие варианты предлагают более гладкую местность, в которой отсутствуют более сложные участки. Пройти АВ1 пешком без хотя бы нескольких участков рыхлого грунта с крутыми обрывами в сторону невозможно, а 9й этап, который относительно подвержен воздействию элементов и находится высоко. Пожалуйста, свяжитесь с нами, и мы будем рады более подробно описать трудности. В ваших маршрутных карточках содержится подробная информация о возможных опасностях на тропе.

Пересечение оврага между галереями ниже Lagazuoi

Несезонная погода
Типичный летний день в Альпах приносит жаркое солнце, возможно, с редкими дождями или послеполуденными бурями, но в любом случае пути чисты от снега. Тем не менее, свежие снегопады случаются каждое лето в нескольких случаях. Чаще всего они оставляют слой в дюйм или два только на более высоких проходах и исчезают через день или два. Однако иногда снег лежит дольше и глубже. Хотя к AV1 следует подходить как к летнему альпийскому походу, когда снег маловероятен, разумно знать, что снег может выпасть даже летом.

Мы показываем это фото, чтобы было понятно, что может означать не по сезону зимний день для местности под ногами. Это путь в Форчелла-дель-Лаго (2486 м) по AV1; тропа неуклонно поднимается к Форечелле, которая является очевидной выемкой в ​​скалах.

Снег на подходе к Читта ди Фиуме на этапе 6

Когда идти?
Сезон Alta Via 1 длится с середины июля до середины сентября.

Этот короткий сезон обусловлен погодой: вероятностью того, что поздневесенние снежные пятна останутся до начала июля на более высоких перевалах, и вероятностью ухудшения погоды до конца сентября. Поскольку мы не можем предсказать погоду на предстоящее лето, мы должны установить эти даты заранее.

Где остановиться

Размещение AV1 – главная достопримечательность маршрута. Большая часть похода обеспечена горными хижинами на высоком уровне, а не отелями, потому что маршрут остается высоко в холмах, за исключением пяти перевалов. В начале и в конце, а также в любые дни отдыха есть выбор роскошных отелей, более скромных отелей, кемпингов и баклажанов с сочетанием комнат и общежитий.

Большинство отелей находятся в семейном управлении, даже в таких больших местах, как Кортина. Нам нравится разнообразие мест, которые мы нашли; мы стремимся подарить вам истинный опыт Альп и Альта Виа 1. В Кортине, если вы хотите отдохнуть, мы бронируем наш великолепный и комфортабельный отель в центре событий.

Итальянские хижины вдоль Альта Виа 1 уютные и гостеприимные, рассчитанные на большое количество людей, наслаждающихся походами в Доломиты. В хижинах часто встречаются как отдельные комнаты, так и общежития. (Мы порекомендуем вам спальные места в соответствии с вашим графиком.) Итальянская еда, подаваемая в хижинах, является изюминкой и заслуженным после дня, проведенного в горах!

Исследовательская работа

Ханна провела исследование Alta Via 1 в 2020 году под руководством Ханны 9 июля.0005

Рек 2021

Отдых в городе после похода

Наши каникулы Alta Via 1 сопровождаются примечаниями о следующих городах в вашем информационном пакете:

Венеция в Италии
Инсбрук в Австрии
Мюнхен в Германии

Отдых в городе после похода в Альпы

Маршрут

Вот краткий путеводитель по местам и впечатлениям на AV1 в нашем обычном 10-этапном расписании.

Первый этап
Автомагистраль AV1 начинается по адресу Lago di Braies , горное озеро на северной окраине Доломитовых Альп. Доббьяко — город на северо-востоке, где мы остановились на первую ночь; прогулка от Доббьяко до Лаго — это приятная сельскохозяйственная прогулка на полдня. Первый подъем от озера до Rifugio Biella на высоте 2300 м (7545 футов) сложный, но разнообразный. На перевале прямо перед убежищем есть необязательный подъем на Крода-дель-Бекко, высокую вершину высотой 2810 м (90,219 футов) с исключительно широким обзором.

Покидая Rifugio Sennes

Второй этап
В профиль: этот второй этап AV1 неуклонно спускается к Рифуджио-Педеру и его выработке, а затем уверенно поднимается к Рифуджио-Фанес на высоте 2060 м (6758 футов). Рельеф твердый, в основном это широкие гладкие тропы в горах, но с дополнительными и более каменистыми тропами. Спуск к вершине примечателен горной дорогой в тесных шпильках, настолько тесных, насколько можно представить на этом крутом склоне, обозначающем конечный участок. Встретить здесь грузовик — настоящее зрелище.

Третий этап
Следующий этап пересекает массив ландшафта на этой возвышенности, с регионом Альта-Бадия, близким, но почти невидимым на западе. Пройдите по легким трассам мимо Мальга-Фанес-Гранде на высоте 2102 м (6896 футов), чтобы начать неуклонный подъем к Форселла-дель-Лаго на высоте 2486 м (8156 футов), окну в новый мир. Узкое окно при этом! Крутой спуск по обратным путям к упомянутому lago можно пропустить по более длинному варианту пути, который мы также описываем в наших маршрутных картах. Долгий устойчивый подъем в гору до Rifugio Lagazuoi доставит вас к самой высокой точке AV1 на высоте 2752 м (9,029 фута).

Четвертый этап
Сегодня прогресс восточного направления. Это должно быть так, чтобы увидеть лучшее из районов Фальзарего и Кортина, прежде чем AV1 отправится дальше на юг. Утром дополнительная экскурсия по Галерее Лагазуой, отреставрированному туннелю времен Первой мировой войны, первоначально построенному итальянскими войсками для нападения на австрийцев, которые удерживали саммит Лагазуой. Факелы нужны! Вернувшись на хребет, в укреплениях и даже старой колючей проволоке остались следы войны. В этот ненастный день AV1 петляет из стороны в сторону, прежде чем спуститься с Forc Col dei Bòs на 9.1009 Pian dei Menìs на высоте 1980 м (6496 футов). Отсюда мы рекомендуем сесть на автобус до Кортины или проследовать по нашему приятному маршруту через долину.

Пятый этап
Сядьте на пакет автобусов до Пьян-деи-Менис и поднимитесь по склону холма до Rifugio Nuvolau на высоте 2 575 м (8 448 футов). Хижина Нуволау — одна из лучших на маршруте, расположенная на воздушном выступе со скалами с двух сторон. Сегодня можно пройти по разным маршрутам, через Чинкве Торри или через пять башен, скальное образование высоко над Кортиной.

Шестой этап
На спуске от Риф-Нуволау есть крутой и свободный участок, которому помогают тросы и лестницы. Возможна и простая альтернатива. Автомагистраль AV1 пересекает важный перевал Passo Giao, а затем выходит на открытые склоны холмов позади Монте-Формина. Это травянистые и широкие равнины, по которым легко ходить. После перевала Амбриццола и пересечения с альтернативным маршрутом AV1 следует, как правило, по склону через пастбища и леса к очаровательно расположенному Rifugio Citta di Fiume на высоте 1918 м (6292 фута).

Седьмой этап
Мы не можем рекомендовать Giro di Monte Pelmo , в этом контексте почти кругосветное плавание этой знаменитой горы Доломиты, потому что местность необычно крутая и рыхлая. Обычный AV1 следует более спокойным курсом через открытый лес к перевалу Стауланца, затем к Рифуджио Колдай на высоте 2132 м (6995 футов) по склонам Монте-Чиветта… следующий крутой скальный выступ, пройденный AV1. Маршруты снова сошлись.

Восьмой этап
Сегодняшней целью является завершение маршрута вокруг Монте-Чиветты и достижение Пассо-Дюран на высоте 1601 м (5252 фута). Рельеф и тропы, как правило, хорошие, с некоторыми более каменистыми ступенями, когда пересекается серия отрогов. В сегодняшней прогулке есть грандиозное ощущение масштаба, когда вид далеких холмов меняется с запада на юг в течение дня. Пассо-Дюран является второстепенным перевалом, спокойным вечером и удобной базой для ночлега.

Девятый этап
Теперь, когда мы въезжаем в последний массив AV1, маршрут ведет к немного более отдаленным холмам, но с тем же образцом повседневной жизни и такими же смелыми сценами темного леса и светлых скал. Первая цель – Rifugio Pramparet на его высоком пастбище. По дороге пересекаются большие открытые гребни. Заключительный заметный подъем похода находится почти на вершине Чиме-де-Зита, к седловине на высоте 2395 м (7858 футов), называемой Форселла-де-Зита-Суд. Затем все скатывается к Rifugio Pian de Fontana , небольшая хижина на травянистой возвышенности на высоте 1632 м (5354 фута). Успокаивающие и пасторальные слова здесь, несмотря на его расположение на краю высоких гор.

Десятый этап
Короткий заключительный этап приведет вас на короткий подъем к Форселла-ла-Варетта на высоте 1701 м (5580 футов), а затем долгий спуск через лес к Рифуджо Бьянкет и по извилистой тропе к дороге. Это дорога от Агордо до Беллуно, которую мы встречаем в Ла-Писсе возле Ла-Станга, где ходят автобусы до 9.1009 Беллуно . Этот финиш пропускает сложный спуск виа феррата от Скьяры; в то время как поездка на автобусе в город не так естественна, как прогулка, она работает хорошо и поддерживает весь поход примерно на том же уровне сложности похода без необходимости в оборудовании для виа феррата. Поздравляем – вы добрались до Беллуно!

Альта Виа 1 в контексте

AV1 по сравнению с походами в Великобритании
По сравнению с большинством походов в Великобритании, AV1 имеет меньшие ежедневные расстояния, но такой же набор высоты. West Highland Way в Шотландии, например, имеет гораздо более длинные этапы, но гораздо менее сложный ландшафт и гораздо меньше подъемов. Конечно, высота везде на AV1 выше, как и в большинстве альпийских походов. Возможно, самым важным из всех является местность, где трекинг в Великобритании – в отличие от некоторых прогулок по холмам – намного менее неровен под ногами и менее требователен к балансу и преодолению падений в сторону.

AV1 в сравнении с TMB и Верхним маршрутом Уокера
AV1 добавляет третий увлекательный вариант к классическому дуэту Тур дю Монблан и Верхнему маршруту Уокера. По сравнению с TMB, AV1 имеет меньшее дневное расстояние и набор высоты. Большая часть дистанции AV1 проходит по хорошим твердым и широким трассам, что делает прогресс быстрым и легким… но что важно, каменистые и неровные участки, когда они приходят, более требовательны, чем на TMB. Некоторые настройки смелые и гористые.

На других участках AV1 есть крутые обрывы в одну или другую сторону или в обе стороны. AV1 – это поход по горам и через горы, в отличие от более мягкого ландшафта TMB, отделенного от основного массива. Ходьба в гору AV1 более растянута; например, меньше крутых подъемов, занимающих все утро. По сравнению с Верхним маршрутом, AV1 в целом менее сложен, но один день (9-й этап), который, по мнению некоторых, приближается к уровню рельефа и ситуации Верхнего маршрута.

Сравните наши 5 больших альпийских походов
Верхний маршрут, по сути, самый сложный, подходит только для треккеров с особенно солидным опытом, чувством равновесия и физической подготовкой.

Виа Альпина включает в себя три скалистых перевала, которые приближаются к уровню сложности Верхнего маршрута, хотя маршрут в целом более щадящий. То же самое относится и к Adlerweg, но в этом случае один перевал (Eppzirlerscharte) стоит выше остальных как очень сложный, и его можно пропустить, спустившись и сев на поезд. Adlerweg примечателен несколькими длинными днями на широких трассах.

AV1 более постоянен в своей сложности, но особенно требователен к хорошему балансу, с крутыми, каменистыми и дикими местами, требующими горного опыта.

TMB — это превосходный универсал, который сочетает в себе тяжелые горные дни с более мягкими, позволяя путешественникам опробовать более твердую местность, как на Fenetre d’Arpette (вариант, общий с Верхним маршрутом), не требуя при этом никаких экстремальных условий.

Стоит отметить, что каждый поход имеет разные возможные расписания, определяющие физическую сложность, и во многие дни разные варианты влияют на сложность местности.

Ниже мы сравниваем статистику наших 5 больших поездок:

Alta Via 1

в неделю в полутора неделе. Самая высокая точка: Чуть более 2750 м (9000 футов), и маршрут занимает много времени более 2000 м.0005

Размещение: В основном горные хижины, а также отели в начале и в конце

Сезон: С середины июля до середины сентября

  Tour du Mont Blanc

Две недели альпийского похода по маршруту из долины Шамони

Расстояние: Около 180 км или 110 миль
обычно проходит 11 этапов

9 Подъем около

Самая высокая точка: Чуть более 2 500 м (8 200 футов), маршрут пересекает несколько перевалов высотой около 2 500 м

Рельеф: Хорошие горные тропы, каменистые и рыхлые участки, канаты и лестницы, тропы и проселочные дороги

Размещение: Гостиницы, хижины и хижины в разнообразном сочетании

Сезон: С начала июля до середины сентября

  Walker’s Haute Route

Двухнедельный альпийский поход из Шамони в Церматт

Расстояние: Около 200 км или 125 миль
обычно проходит за 14 этапов

Подъем: Около 12 900 м (42 300 футов)

Самая высокая точка: Чуть менее 3 000 м (9 800 футов), маршрут пересекает несколько перевалов на высоте более 2 900 м удаленные перемычки, канаты/лестницы, дорожки и переулки

Размещение: Гостиницы, хижины и баклажаны в разнообразном сочетании

Сезон: С середины июля до середины сентября

  Адлервег

Три недели альпийского похода в Тироле от Санкт-Иоганна до Санкт-Антона

Расстояние: Около 387 км или 242 мили
Обычно выполняется за 19 этапов

Подъем: Около 14 400 м (47 240 футов)

Самая высокая точка, 7 маршрутов: 910 250 метров (2 800 метров) количество перевалов выше 2000 м

Рельеф: Хорошие горные тропы, лесные тропы, некоторые каменистые и рыхлые участки, тропы и проселочные дороги

Размещение: Гостиницы и хижины в разнообразном сочетании

Сезон: С начала июля до середины сентября

  The Via Alpina

Three weeks of Alpine trekking across the width of Switzerland

Distance: About 349km or 219 miles
typically done over 18 stages

Ascent: About 19,960m (65,485ft)

Самая высокая точка: Высота чуть более 2800 м (9180 футов), маршрут пересекает три перевала выше 2300 м

Рельеф: Хорошие горные тропы, скалистые и крутые перевалы, травянистые перевалы, тропы и проселочные дороги

Размещение: Хорошие отели и без хижин (но можно добавить)

Сезон: С середины июля до середины сентября

Прогуляйтесь по Альта Виа 1 с Alpine Exploratory

Alpine Exploratory предлагает три варианта самостоятельного вождения для AV1, а также одну поездку с гидом. Мы также рады забронировать более короткие или более длинные участки маршрута в соответствии с вашими свободными датами. Пожалуйста, свяжитесь с нами, чтобы обсудить варианты.

Доломитовые Альпы Альта Виа 1
Доломиты Альта Виа 1 (с гидом)
Доломиты Альта Виа 1 Север
Доломиты Альта Виа 1 Юг

Наши самостоятельные каникулы дают вам то, что вам нужно, чтобы пройти маршрут своим ходом. Мы бронируем для вас проживание в разных хижинах и отелях и даем вам наши подробные карты маршрутов, карты местности и множество заметок. Важно отметить, что мы посоветуем идеальное расписание и размещение в соответствии с вашим подходом к AV1. Помимо полного маршрута от Доббьяко до Беллуно мы предлагаем полумаршруты, которые мы называем северным и южным. Они заканчиваются и начинаются, соответственно, на курорте Кортина, который находится вне маршрута и почти на полпути.

Наша экскурсия с гидом аналогична, но дает вам преимущество лидера Alpine Exploratory, который покажет путь.

Добавить комментарий

Ваш адрес email не будет опубликован.
