Четырехскатная крыша, стропильная система: чертежи
Содержание:
Преимущества и недостатки четырехскатной кровли
Виды четырехскатной кровли
Расчет четырехскатной шатровой крыши
Материалы для шатровой кровли
Как сделать четырехскатную крышу дома своим и руками
Четырехскатная крыша частного дома
Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант – крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.
Преимущества и недостатки четырехскатной кровли
В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.
Частный дом с 4-х скатной крышей
Виды четырехскатной кровли
Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.
Виды 4 х скатной крыши
Четырехскатная шатровая кровля
Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.
Проекты домов с четырехскатной крышей шатрового типа
Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений.
Специфика стропильной системы шатровой крыши
Вальмовые крыши различной сложности
Наиболее распространенный вариант – простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.
Проект дома с вальмовой четырехскатной крышей
Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество – большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.
Четырехскатная крыша своими руками, чертежи вальмовой кровли
Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами.
Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.
Расчет четырехскатной шатровой крыши
В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.
Шатровая крыша – конструкция стропильной системы
Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

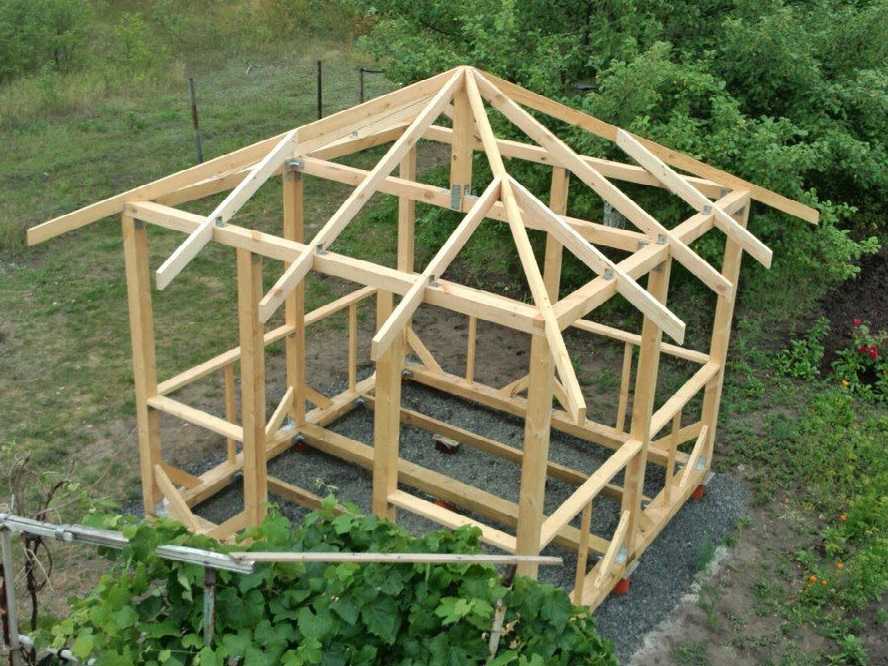

Шатровая крыша – стропильная система
При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах.
При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.
Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.
Шатровая крыша, стропильная система – расчет
Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.
Виды крепления стропильной ноги 4-х скатной кровли
В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат.
Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.
Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.
Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой – на стропила.
Материалы для кровли
После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов. Большинство элементов стропильной системы делается из хвойных пород дерева.
Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья.
Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.
На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.
Как сделать четырехскатную крышу дома своим и руками
Как и любая другая, четырехскатная крыша монтируется на мауэрлат – брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.
Шатровая крыша своими руками – чертежи
Если это невозможно, стойки можно опирать на балки перекрытия.
Крепление стропильной ноги на мауэрлат
Итог
Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.
Расчет кровли четырехскатной крыши | Как рассчитать площадь мягкой кровли
- Четырехскатные крыши
- Конструктивные особенности
- Подготовка к строительным работам
- Рассчитываем площадь
- Расчет стропильной системы и пропорций элементов
- Расчет угла наклона для 4-х скатной крыши
- Расчет высоты конька
- Сколько потребуется обрешетки
- Определение количества кровельного материала
Четырехскатные крыши характеризует масса эксплуатационных достоинств.
Конструктивные особенности
Расчет крыши необходим для того, чтобы можно было вычислить точное количество материала, а также правильно разместить во время строительства все элементы.
Основная часть кровли – это стропильная система. Она состоит из:
- конька (также называется прогоном) – горизонтального бруса, служащего верхней точкой опоры для основных стропил;
- центральных стропил – брусков, располагающихся перпендикулярно коньку и стене;
- вальмовых (диагональных) стропил – брусков, идущих от конца конька к одному из углов дома, на 4-хкатной крыше их четыре штуки;
- угловых стропил – коротких отрезков бруса, опирающихся под углом на вальмовых стропилах и перпендикулярно на стену;
- мауэрлат (называют также обвязкой) – закрепленные по верху стен доски, на которые опираются стропила;
- стойки и подкосы – элементы, необходимые для поддержки кровли, равномерного распределения массы.
Четырехскатные крыши делятся на 3 типа:
- шатровые – они состоят из 4-х равных треугольников, сходящихся вверху в одну точку, коньковый прогон отсутствует:
- вальмовые – похожи обычные двухскатные, однако вместо торцов, у них находятся треугольные вальмы;
- полувальмовые – модификация с укороченными вальмами.
Подготовка к строительным работам
Перед тем, как начать строительные работы, нужно рассчитать четырехскатную крышу, сделав чертеж с указанием положения каждого элемента. Это позволит в дальнейшем избежать ошибок во время монтажа.
Сначала нужно начертить план кровли. Делается он на основе размеров коробки дома. План этот нужен для того, чтобы определить расположение стропил, их шаг, длину кровельных элементов.
Второе важное действие – определение удельной нагрузки.
Этот параметр влияет на величину крыши и, соответственно, на длину стропил. Для того, чтобы узнать снеговую нагрузку, используют СНиП 2.01.07-85.
На конструкцию и шаг стропил влияют применяемые материалы. Не всегда есть возможность применить брус рекомендуемого сечения, поэтому приходится корректировать чертеж. Например, если брус тоньше, чем требуется, то придется ставить его чаще, использовать усиления.
От вида кровельного материала также зависит конструкция. Нужно учитывать, что скаты имеют значительный угол наклона, поэтому материал покрытия не должен иметь большую удельную массу. Наиболее популярными покрытиями в нашем случае являются профнастил, металлочерепица, ондулин, шифер.
Рассчитываем площадь
Как рассчитать площадь четырехскатной крыши должен понимать любой человек, учившийся в обычной школе. Все, что требуется – это вычислить отдельно площади для 2-х трапеций и 2-х треугольников, а затем сложить полученные значения. Задача еще более упрощается тем, что треугольники и трапеции равны между собой.
Для шатровой конструкции все еще проще, так как она состоит из четырех одинаковых трехугольников.
Чтобы получить площадь четырехскатной крыши нам потребуется для каждой из трапеций всего 3 параметра:
- длина нижнего основания;
- длина конька;
- величина ската.
Для треугольников, понадобится 2 значения:
- основание;
- величина ската.
Чтобы узнать величину h (длина скоса) нужна будет ширина здания и высота крыши. Используя теорему Пифагора, получаем:
h=√(с+d)
где c – 1/2 ширины дома;
d – высота кровли.
Теперь узнаем полную площадь трапеции:
S=1/2(a+b)×h
Затем считаем поверхность треугольников.
Она равна
S=(h×e)/2
где e – величина основания.
Чтобы узнать длину скоса, тоже можно воспользоваться теоремой Пифагора.
Понадобится только узнать величину нижнего катета в треугольнике. Вычислить его просто: от величины нижнего основания трапеции отнимаем длину конька и делим полученное число пополам.
Как видите, нам даже не нужно знать углу скоса, все вычисляется крайне легко и просто.
Теперь сложим величины обеих трапеций и треугольников. Полученное число покажет нам полную площадь поверхности крыши.
Может быть ситуация, когда высота крыши неизвестна. Например, если планируется не она, а угол наклона крыши. В этом случае, чтобы узнать величину ската нужно умножить косинус угла на прилежащей катет (нижнюю сторону треугольника), который нам известен. Как уже описано выше для трапеции он равен половины ширины дома, а для вальм длине дома минус величину конька, разделенной наполовину.
Расчет стропильной системы и пропорций элементов
Как рассчитать 4 скатную крышу, чтобы узнать величину всех элементов? Если вам никогда не приходилось заниматься такой работой.
то проще всего будет найти в интернете чертеж, подходящий по параметрам к дому, который строится.
Важно. Шаг установки стропил не должен превышать 2 м, меньше 60 см делать не рекомендуется. Подбирайте его так, чтобы расстояние между отдельными брусками было равным. Если кровля будет утепляться, то шаг должен соответствовать ширине, который имеет утеплитель. Делайте его чуть меньше (на 1-2 см), чтобы плиты входили плотно, без щелей. Обычно это размер 60, 80, 120 см.
Определение основных элементов конструкции:
- Прогон – обычно вычисляют как разницу между длиной и шириной строения, конек располагается параллельно длинным стенам дома, находясь посередине между ними.
- Высота – может быть известна заранее, если хозяева планируют крышу определенной высоты (так нередко поступают, если в подчердачном пространстве собираются устроить жилую комнату), или же вычисляется при помощи произведения половины от длины стен на тангенс угла ската. 2 ), где h – высота кровли, а b – половина ширины здания.
- Свесы. Требуются для того, чтобы защитить стены от влаги. Для одноэтажного строения достаточно 50-70 см, для двухэтажного лучше увеличить.
2 ), где h – высота кровли, а b – половина ширины здания.Расчет угла наклона для 4-х скатной крыши
Параметр определяют согласно таблицам СНиПу 2.01.07-85 с учетом расположения здания на карте.
В ряде случаев рекомендуемый наклон кровли для определенного материала может не соответствовать таблицам. В этом случае допускается проводить корректировку, но только с увеличением угла. Уменьшать его нельзя.
Для местностей с сильными ветрами угол увеличивают на так называемый коэффициент запаса, равный 1,2.
Подбор наклона подбирается на основании учета следующих факторов:
- Масса кровельного материала.
- Бюджет на строительство. Нужно учитывать, что чем больше уклон, тем больше расходы.
- Ветровая нагрузка. Парусность вальмовых конструкций значительно ниже фронтонных, поэтому в районах, где ураганные ветры маловероятны, ветровым сопротивлением можно пренебречь. Но свесы должны быть не более 40-70 см, больше их делать не рекомендуется. Для регионов с сильными ветрами лучше ограничить уклон 27 градусами.
- Рекомендуемый наклон для кровельных материалов обычно находится в пределах 20-45 градусов. Пренебрегать этим требованием нельзя, так как иначе в щели будет проникать влага, задувать ветер.
- В местах с обильными снегопадами важно, чтобы уклон был больше, чтобы снег не накапливался на крыше. Вес мокрого снега может доходить до 500 кг на каждые квадратный метр кровли. Нередко накопление снега приводит к тому, что деревянные стропила не выдерживают тяжести и обрушиваются. Если снегопады часты и обильны, то оптимально сделать уклон не меньше 40 градусов. Угол, при котором снеговой нагрузкой можно пренебречь, составляет 60 градусов. Опасность накопления снега еще и в том, что внезапно сходящий снежный поток представляет опасность для находящихся внизу людей.
- Возможность использования пространства на чердаке. Важно, если планируется размещение жилой комнаты. Слишком пологие скаты не оставляют места для помещения. Требуется как минимум 2,5 метра, желательно 3-4 метра.
Но свесы должны быть не более 40-70 см, больше их делать не рекомендуется. Для регионов с сильными ветрами лучше ограничить уклон 27 градусами.
Важно, если планируется размещение жилой комнаты. Слишком пологие скаты не оставляют места для помещения. Требуется как минимум 2,5 метра, желательно 3-4 метра.Полезная площадь в зависимости от высоты чердака можно найти в справочниках.
Параметр определяется при помощи чертежа поперечного сечения крыши. В плане он представляет обычный равнобедренный треугольник. Основание его – ширина стен, а точнее пролет между ними, а стороны – центральные стропила.
Конек в данном случае находится на вершине треугольника. Если уже известен угол уклона кровли, то зная также ширину дома, легко можно вычислить высоту конька.
Используется формула:
H=b×tga, где
H – это высота, на которой находится конек;
b – половина ширины здания;
a – угол ската.
Значение тангенса легко найти в таблицах Брадеса или в интернете.
Уже зная площадь кровли, количество обрешетки просчитать очень легко. Также нужно точно знать ширину и длину используемых для обрешетки досок.
Определяем площадь каждой доски, перемножая ее длину и ширину. Затем переводим нужное количество досок по площади в объем, умножая на их ширину. Так получается нужное количество кубов.
Нужно учитывать, что часть материала пойдет в отходы. Обычно просто добавляют 15-20%, чтобы не оказалось, что нескольких досок не хватает.
Если обрешетка устраивается не всплошную, а с шагом досок друг от друга, то нужно учитывать этот шаг. Например, если доска имеет ширину 20 см, а шаг составляет 40 см, то понадобится в 3 раза меньше материала, чем при устройстве сплошной поверхности.
Проще всего определить количество материала не по формулам, а сделав схемы каждого из скатов крыши с указанием размеров.
На схеме расчерчивается схема укладки кровельного материала с учетом нахлестов.
Что такое скатная крыша | 8 типов скатных крыш
Важный момент
1
Инструкция по устройству скатной крыши
С самого начала цивилизации крыши являются одним из основных структурных компонентов, необходимых для строительства зданий .
Крыши защищают конструкцию здания и жителей от неблагоприятных атмосферных и условий воздействия, а также обеспечивают конфиденциальность его обитателям.
При проектировании и строительстве крыши необходимо учитывать несколько конструктивных факторов, среди которых элемент водоотвода играет наиболее важную роль. Превосходная конструкция крыши требует тщательного анализа всех зависящих от нее факторов и использования различных кровельных материалов.
Конструкция водоотвода во многом зависит от уклона крыши, на основании чего укрытия подразделяются на две категории: Плоские крыши и скатные или наклонные потолки . Это два типа конструкции крыши .
Скатные крыши – это крыши, которые обычно скатываются вниз в виде одной, двух или более частей (в зависимости от конструкции) под определенным углом от центрального конька (центральный конек является самой высокой точкой или вершиной наклонной крыши).
В прежние времена скатные крыши строились из дерева, но современные строительные технологии позволяют строить их из бетона, так как дерево поверхность опалубки .
Этот тип крыш широко используется в местах, где случаются экстремальные дожди и снегопады , благодаря адекватному дренажу, он обеспечивает по сравнению с другими вариантами.
Эти типы крыш визуально привлекательны и имеют великолепный внешний вид, поэтому они также являются подходящим выбором для традиционных и современных домов, где нет финансовых последствий .
Отличие скатной крыши от плоской заключается в том, что уклон плоская крыша составляет менее 10° , что обеспечивает адекватный отвод дождевой воды только в регионах с низким и умеренным количеством осадков, тогда как для наклонной крыши он обычно колеблется между 45°-60 °.
Также читайте: Шатровая крыша против двускатной крыши | Что такое двускатная крыша | Что такое вальмовая крыша
Что такое скатная крыша?
Скатная крыша — это крыша с наклоном вниз, состоящая обычно из двух частей под углом от центрального конька , а иногда и в одной части, от одного края до другого.
«Угол » крыши – это ее высота по вертикали, деленная на ее горизонтальный пролет, и является мерой ее крутизны.
Типы скатных крыш
В зависимости от уклона, условий окружающей среды, эстетического вида и количества наклонных поверхностей скатные крыши делятся на следующие типы:
- Односкатные крыши.
- Двухскатная крыша.
- Парная крыша.
- Пара Закрыть Крышу.
- Манжетная балка крыши.
- Наклонная крыша.
- Прогон крыши.
- Крыша королевского столба.
Это простейшая форма скатной крыши, где количество скатных поверхностей равно единице, т.е. Это односкатная поверхность крыши, часто не соединенная с другой поверхностью крыши .
Этот тип крыши обычно имеет вид равностороннего треугольника , один конец которого соединяется с центральным коньком , а другой конец свисает . Его можно обозначать различными названиями, такими как односкатная крыша , односкатная крыша, односкатная крыша и крыша-скиллион.
Уклон односкатной крыши – это отношение ее подъема (считается от самой нижней точки конька) к ее пролету (считается горизонтальным расстоянием покрытия крыши).
Односкатные крыши обычно строятся с использованием набора основных связей, подкосов, основных стропил и угловых прогонов, позволяющих размещать кровельные покрытия или листы.
Преимущества односкатной крыши
:- Будучи самой простой формой скатной крыши, она требует номинальных материалов от до построить эту крышу , поэтому этот тип крыш 1 широко распространен 11 используется для гаражей, складских помещений и спусков .
- Чтобы построить этот тип крыш , не нужно много проектировать, поэтому этот тип крыш может быть возведен очень быстро и не требует больших затрат .
- Имея уклон более 45 °, он обеспечивает достаточный отвод дождевой воды и снегопадов , что делает его подходящим выбором для регионов с сильными дождями.
№2. Двухскатная крыша:Также прочтите : Разница между односторонней и двухсторонней плитой | Что такое плита
Это наиболее широко используемая скатная крыша , где количество наклонных поверхностей равно двум , то есть имеются две наклонные поверхности в противоположном направлении . Другими словами, это комбинация двух односкатных крыш .
Подъем двухскатной крыши такой же , как и у односкатной крыши , а ее горизонтальный пролет вдвое больше, чем у односкатной крыши.
Конструкция двухскатной крыши аналогична конструкции четырехугольного треугольника . Материал, используемый для этого типа конструкции крыши , представляет собой один набор основных связей, два набора основных стропил, распорки, угловые прогоны, используемые для размещения кровельного покрытия.
Преимущества двухскатной крыши
- Этот тип скатной крыши широко используется в настоящее время для жилых домов . Он обеспечивает очень экономичное решение для кровельной системы и визуально привлекательные .
- Имея уклон в диапазоне от 45° до 60 °, обеспечивает эффективный водоотвод для домов в районах с обильными дождями и снегопадом .
- Проектирование этого вида кровельной системы не требует больших усилий , которые можно выполнить за очень короткое время .
Называемый простейшей формой кровельной системы , он похож на двускатную крышу или двускатную крышу , с той лишь разницей, что парная крыша может быть построена с минимальными затратами и может быть возведен очень быстро .
Материалы , использованные для строительства пары Закрыть крышу в основном брусом .
Сначала настенные плиты крепятся к обеим несущим стенам (чаще всего это Masonry Pillar), а на центральном гребне закреплена коньковая часть. Один конец основных стропил кладут на коньковый элемент, а другой — на стеновые пластины.
Профнастил (который обычно представляет собой листы A.C, G.I или плитки Mangalore) устанавливается поверх угловых прогонов , которые размещаются над основными стропилами .
Парная крыша обычно подходит для мест, где максимальный пролет ограничен 3,7 метрами .
Преимущества парной крыши
- Являясь простейшей формой крыши , ее можно использовать в гаражах и складских помещениях , а также в жилых домах с низким пролетом между колоннами .
- Эти крыши очень легкие и простые в сборке .
- Имея адекватный уклон , обеспечивает эффективное решение дренажа для всех типов жилых зданий.
#4. Парная закрытая крыша:Также прочтите: Проектирование односторонней и двусторонней плиты шаг за шагом
Этот тип крыши очень похож на парную крышу , единственное отличие состоит в том, что в этом типе крыши ноги общих стропил соединены горизонтальной стяжкой .
Анкер, предусмотренный в кровле, проходит от стеновой пластины одной стойки к другой стеновой пластине; другими словами, он покрывает весь горизонтальный пролет волчка.
Анкерная балка предотвращает расхождение рядовых стропил и их выход из стен, так как анкерная балка соединена с опорами рядового стропила.
Горизонтальные связи прибиваются гвоздями к стропилам, а также к плитам стен.
Древесина и сталь (профили швеллеров) являются широко используемым материалом для изготовления горизонтальных связей .
Преимущества
Парная закрытая крыша- Наиболее важное преимущество, связанное с этим типом крыши, заключается в том, что она обеспечивает дополнительное треугольное пространство в качестве складских помещений, используемых в качестве чердака , который в большинстве случаев отсутствует в современном дизайне дома .
- Этот тип крыши не включает сложные конструкции , которые необходимо изготовить; рисунки просты и могут быть нарисованы за короткое время.
#5. Крыша с балкой воротника:
Крыша с балкой воротника очень аналогична парной закрытой кровле , единственное отличие заключается в том, что в кровле с ригелем , анкерная стяжка обеспечивает d вместо горизонтальной стяжки , которая проходит от одной стеновой плиты к другой.
Стяжка воротниковая – горизонтальный конструктивный элемент между стропилами, который поднимается от подошвы стропил почти до середины их.
Завязки воротника не должны фиксироваться более чем на одна треть или половина подъема крыши , от стены плиты .
При увеличении чистого пролета крыши или при больших нагрузках стропила проявляют тенденцию к изгибу. Для предотвращения этого предусмотрены хомуты, которые останавливают провисание стропила в условиях чрезмерной нагрузки или в больших пролетах.
Этот тип крыши используется там, где пролет в чистоте находится в пределах 4,4-5 метров , с идеальным пролетом 4,8 метра .
Преимущества
Крыша с ригелем- Конструктивно безопасна для крыш с большими пролетами, а предотвращает провисание элементов .
- В этом типе крыши балка первого этажа может быть поднята почти до крыши , при этом используются неиспользуемые пространства крыши.
Читайте также: Требования к хорошему ЦОД | Профилактика сырости: использование DPC | Способы гидроизоляции
#6. Наклонная крыша:
Вальмовая, или шатровая, крыша это двускатная крыша с наклонными вместо вертикальных концов. Вальмовая крыша является разновидностью двускатной крыши с двумя скатами с каждой стороны, верхний из которых менее крутой, чем нижний.
Преимущества наклонной крыши
- Дополнительное пространство. Наклонная крыша создает чердачное пространство, которое домовладельцы могут использовать для хранения или другой деятельности.
- Уменьшение накопления снега. Наклонная крыша также может эффективно бороться со снегом.
- Улучшенный поток воды. Наклонная крыша позволяет легко и быстро направлять дождь в водосточную систему.
Наклонная крыша позволяет легко и быстро направлять дождь в водосточную систему.Несмотря на то, что это не так много, есть несколько недостатков использования наклонной крыши, которые упоминаются ниже:0012 используются. Таким образом, этот тип крыш можно использовать только там, где существующий грунт достаточно силен, чтобы выдерживать нагрузку.
#7. Прогон крыши:
Прогон представляет собой продольный горизонтальный конструктивный элемент крыши . В традиционном деревянном каркасе существует три основных типа прогонов: 9пластина прогона 0011, основной прогон и общий прогон .
Прогоны также входят в конструкцию стальной рамы . Стальные прогоны могут быть окрашены или смазаны для защиты от окружающей среды.
Преимущества кровельных прогонов
- Самое приятное и преимущество использования прогонов заключается в том, что кровельному покрытию можно придавать различные формы и конструкции.
- При использовании прогонов , выбор полностью зависит от того, хотите ли вы сделать свой крыша плоская, конусообразная или скатная крыша, тогда используйте прогонную крышу.
Также прочтите: что такое сырость | Требования к идеальному материалу для гидроизоляции | Материалы, используемые для гидроизоляции
#8. Королевская стойка:
Королевская стойка представляет собой центральную вертикальную опорную стойку , используемую в архитектуре, конструкции мостов или самолетов . Королевский пост проходит вертикально от перекладины до вершины треугольной фермы.
Центральная стойка соединяет вершину фермы с ее основанием, поддерживает анкерную балку в основании фермы .
Развитие конструкции центральной стойки завершает центральную стойку до того, как она достигает вершины фермы крыши .
Вместо этого шкворневая стойка удерживается на месте ригелем, второстепенной балкой, параллельной анкерной балке. В этой структуре центральная стойка называется коронной стойкой.
Ферма шкворня используется для простых ферм крыши и короткопролетных мостов. Это самая простая форма фермы, поскольку она состоит из наименьшего количества элементов фермы. Ферма состоит из двух стропил, одной горизонтальной балки, выполняющей роль балки перекрытия.
Преимущество King Post
- King Post Стены возводятся быстро. King Post Стены могут быть дешевле по сравнению с другими подпорными системами, такими как шпунтовые и бетонные свайные стены.
- King Post Настенная установка универсальна, и ее можно легко отрегулировать в полевых условиях, чтобы приспособиться к изменениям.
Часто задаваемые вопросы
Наклонная крыша:
Скатная крыша — это крыша , которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому.
«Шаг» крыша представляет собой ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны. Дополнительные сведения см. в разделе Плоская крыша .
Скатная крыша
Скатная крыша – это крыша , которая имеет скат вниз, как правило, в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Угол » крыши представляет собой ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.
Какой уклон лучше всего подходит для крыши?
Обычные наклонные крыши с уклоном между 4/12 и 9/12 наиболее распространены в жилых помещениях.
Скатная крыша дома
Скатная крыша — это крыша, которая имеет скат вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому.
Почему дома имеют скатные крыши?
Крыша такого типа чаще встречается в жилых домах, так как прямо под ней находится чердак.
это легче отводить воду на скатной крыше по сравнению с более плоской конструкцией. Тем не менее, их также, как правило, сложнее обслуживать из-за их крутых склонов.
Какой уклон крыши лучше всего подходит для дома?
Обычные наклонные крыши с уклоном между 4/12 и 9/12 наиболее распространены в жилых помещениях. Крыши с уклоном более 9/12 (37 градусов) называются крышами с крутым уклоном.
Стандартный уклон крыши для дома
Чтобы получить типичный уклон крыши для традиционного дома, вы должны начать с 9Шаг 0427 4/12, упомянутый выше , но все, что попадает в диапазон от 4/12 до 9/12, довольно распространено. Если ваш шаг ниже, вы увидите, что он имеет небольшой угол, отсюда и термин «крыша с малым уклоном».
Типы скатных крыш — фирменные экстерьеры
1 Комментарий / Коммерческая кровля, Страховые возмещения, Металлическая кровля, Жилая кровля, Кровля, Кровельные технологии / se_admin
«Что такое скатная крыша?»
«Каков уклон моей крыши?»
«Какие бывают типы скатных крыш?»
Эти вопросы часто задают домовладельцы, желающие устранить течь в крыше.
Уклон крыши является важным фактором, когда вы получаете оценки от местных кровельных компаний, вы должны быть знакомы с уклоном вашей крыши и требованиями, которые могут возникнуть при работе с этим уклоном. Итак, давайте углубимся в наш список форм крыш!
Что такое скатная крыша?
Скатная крыша имеет наклонную поверхность или поверхности, и ее угол обычно превышает 20 градусов. Уклон крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и это мера крутизны крыши. Наиболее распространенный уклон крыши жилых домов составляет от 4/12 до 9/12. «Крыша, по которой можно ходить», обычно определяется как крыша с уклоном 7/12 или ниже.
Существует множество различных типов скатных крыш, в том числе двускатные крыши , четырехскатные крыши , вальмовые крыши , купольные крыши и мансардные крыши.
Если вы строите дом, тип крыши играет ключевую роль в определении общего вида и стиля дома.
Если вы находитесь в процессе подачи заявки на страхование крыши, уклон вашей крыши играет роль в цене, которую они утверждают для замены крыши. Это огромный фактор как для площадей, так и для линейных измерений, и, если его неправильно рассчитать, это может стоить вам излишков поставок, дефицита и даже оплаты труда! Теперь, когда у нас есть общее представление, мы углубимся в конкретные примеры типов скатов крыш.
Двускатная крыша
Двускатная крыша — один из самых популярных типов крыш в США. Их легко узнать, так как крыша образует две стороны треугольника, если смотреть сбоку. Они эффективно сбрасывают воду или снег и обеспечивают больше места для чердака или сводчатых потолков. Их изначально простая конструкция позволяет легко строить или перекрывать крышу. Двускатные крыши могут быть проблематичными в районах с сильным ветром и ураганами, если рамы не сконструированы должным образом и не имеют надлежащей поддержки. В зависимости от того, какой вес может безопасно выдержать каркас дома, вы можете заменить кровельный материал двускатной крыши битумной черепицей, кедровой стружкой, металлом, глиной или бетонной черепицей.
Существуют подтипы двускатной кровли, такие как крестообразный фронтон, в котором две секции фронтона соединены под прямым углом.
Шатровая крыша
Шатровая крыша имеет скаты со всех четырех сторон. Обычно стороны имеют одинаковую длину и образуют гребень. Эти крыши, как правило, более устойчивы, чем стандартные двускатные крыши, поскольку они имеют наклон внутрь со всех четырех сторон. Они отлично защищают от воды, снега и выдерживают сильный ветер. Замена вальмовых крыш обычно обходится дороже, чем простая двускатная крыша, учитывая дополнительную сложность. Его конструкция более сложная и часто требует большего количества материала. Надлежащее строительство и обслуживание кровли этого типа помогут предотвратить превращение мелких проблем в серьезные проблемы.
Вальмовая крыша
Вальмовая крыша (также известная как амбарная или голландская крыша) представляет собой двускатную симметричную крышу с двумя скатами с каждой стороны.
Нижний склон более крутой, а верхний расположен под небольшим углом. Вальмовые крыши имеют простую конструкцию, что делает замену крыши относительно простой. Поскольку вальмовые крыши имеют только две балки, они требуют меньше материала и помогают снизить затраты на строительство. Вальмовые крыши не идеальны для районов с сильным снегопадом или ветром. Открытая конструкция красива, но может привести к тому, что крыша рухнет под сильным давлением. Гидроизоляция коньков имеет решающее значение, если вы строите новую вальмовую крышу. Мы рекомендуем кровельные материалы, такие как дерево, асфальт или шиферную черепицу, но металлическая кровля также является отличным выбором (и требует меньше обслуживания!).
Мансардная крыша
Мансардная крыша , также известная как бордюрная или французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которая встречается и образует пологую крышу. Нижний скат мансардной крыши значительно круче верхнего.
Мансардные крыши отлично подходят для владельцев жилых домов, если они хотят гибкости для будущих дополнений к дому. Низкий скат мансардной крыши не идеален в районах с сильным снегопадом. Важно отметить, что типичная черепица с перекрытием может не подходить для менее наклонной верхней части мансардной крыши. Асфальтовая черепица популярна для более крутых частей мансардных крыш.
Плоская крыша
Но плоская крыша не имеет уклона?! На самом деле у него есть некоторый уклон, чтобы помочь направить воду в обозначенные дренажные зоны на крыше. Плоские крыши обычно используются в промышленных или коммерческих зданиях, но в Шарлотте их часто можно увидеть в жилых домах! Плоские крыши могут обеспечить дополнительное жилое пространство в виде патио на крыше или сада, если вы строите новый дом. Плоские крыши легко построить, но они требуют специальных плоских кровельных материалов и соответствующих методов монтажа для обеспечения гидроизоляции. Низкий уклон делает плоские крыши восприимчивыми к протечкам, и они могут не подходить для районов с сильными дождями или сильным снегом.
