Какой должна быть толщина стен каркасного дома?
Наружные стены каркасного дома имеют многослойную структуру. Она включает в себя опорные стойки, между которыми прокладывается слой утеплительного материала, снаружи стены закрываются внешней обшивкой из различных материалов. Толщина стен в каркасном доме в итоге будет зависеть от толщины утеплителя, материала наружной облицовки, наличия системы вентилируемого фасада для защиты стен.
Расчет толщины стены в каркасном доме
Толщина стены в каркасном доме будет зависеть от его назначения и от климатических особенностей региона. Если постройка используется только в качестве летней дачи, толщина слоя внутреннего утеплителя может составлять до 10 см. Если же дом рассчитан на постоянное круглогодичное проживание, толщина слоя утеплителя должна составлять не меньше 15-20 см. Она должна соответствовать ширине опорного бруса, чтобы не образовывались пустоты и «мостики холода» в стене. Минимальный размер сечения бруса для возведения каркасного дома – 4х15 см.

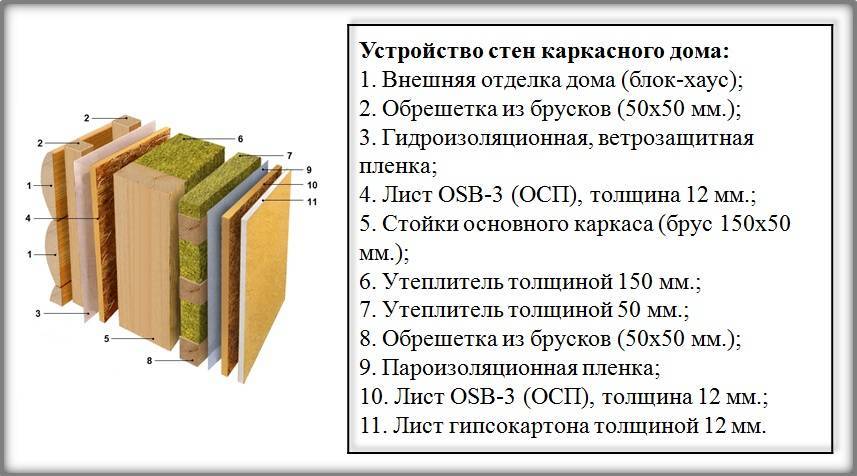

Толщина стены каркасной постройки складывается из следующих элементов:
- Толщина стоек и внутреннего утеплительного слоя – 15-20 см в зависимости от климата региона.
- Наружная обшивка из фанеры, OSB плит или других материалов. Ее толщина может составлять от 0,9 до 2,2 см, выбор зависит от требований к теплоизоляции дома.
- Слой гидрозащитного и ветрозащитного материала в виде тонкой пленки. Между такой мембраной и финишным отделочным слоем должен оставаться вентиляционный зазор толщиной в 2 см, чтобы обеспечить свободную циркуляцию воздуха и отведение влаги.
- Внешняя облицовка. Она может быть выполнена из пластикового или металлического сайдинга, вагонки, других материалов. Толщина отделки будет зависеть от выбранной разновидности.
Таким образом, итоговая толщина стены каркасного дома достигает 20-25 см с учетом всех используемых слоев. Благодаря многослойной структуре с утеплением этого достаточно для надежной защиты от промерзания даже в регионах с холодными зимами.
Современные технологии каркасного строительства опробованы в странах с холодным климатом, они продемонстрировали высокую энергоэффективность.
Толщина утеплителя для каркасного дома
Толщина стен во многом зависит от качества утеплителя, выбранного для заполнения пространства между стойками каркаса. Самые распространенные варианты:
- Минеральная вата – материал с рыхлой структурой на основе каменного волокна. Благодаря большому количеству воздушных прослоек в структуре она обладает невысокой теплопроводностью. Для Центральной России оптимальный показатель толщины – 14-15 см, для теплых южных регионов – от 8 см.
- Пенопласт – плотные плиты из мелких шариков, заполненных воздухом. Такая структура обеспечивает хорошую теплозащиту, плиты материала удобны в использовании. Для надежной защиты от промерзания можно использовать два слоя плит пенопласта толщиной 7-8 см. Они укладываются так, чтобы стыки не находились друг над другом, это предотвращает появление «мостиков холода».
Энергоэффективность дома во многом зависит от соблюдения технологии строительства, любые ошибки могут привести к существенным теплопотерям.
Другие статьи о строительстве домов и бань
Толщина стен каркасного дома
Расчет толщины стен каркасного дома для круглогодичной и сезонной эксплуатации
Каркасная технология родом из северных стран, поэтому рассчитана на строительство теплых домов. Эффективная термоизоляция достигается за счет многослойной конструкции стен, толщина которых серьезно различается в зависимости от особенностей эксплуатации. Каркасные дома строятся как для сезонного пребывания, так и для постоянного проживания. Исходя из назначения подбираются и материалы, необходимые для утепления. Современный рынок предлагает множество вариантов с индивидуальными характеристиками. Выбор утеплителя, который в морозных и ветреных регионах нередко укладывается в два слоя, определяет и толщину стен дома.
Стандартные требования
Каркасные стены состоят из слоев наружной и внутренней обшивки, между которыми укладывается изоляция.
При строительстве дачного дома для эксплуатации в теплый сезон свободное пространство допускается не заполнять, оставив воздушную прослойку. В этом случае для монтажа стоек достаточно тонкого бруса, обеспечивающего минимальную толщину стен – 10 см. Но при строительстве постоянного жилья этот показатель увеличивается минимум вдвое. В дополнение к эффективному утеплителю каркасный дом оборудуется гидроизоляцией, ветрозащитой и паробарьером. В итоге толщина «пирога» достигает примерно 18 см без учета отделки стен.
Материалы для строительства каркасных домов по разным технологиям
Для возведения каркасных конструкций применяются щитовые, обшивные и засыпные способы, каждый из которых имеет собственные особенности. Все перечисленные технологии подразумевают формирование многослойного «пирога» из изоляционных материалов. В первых двух случаях для утепления дома чаще используются полимерные или минеральные плиты. Последний метод отличается от обшивного и щитового применением сыпучих материалов с изолирующими свойствами.
Он применяется гораздо реже. Минеральные и синтетические утеплители проще в монтаже и практичней. Но независимо от материала средняя толщина стен оказывается примерно одинаковой.
Утепляющий слой занимает основную часть пространства между интерьерной и фасадной обшивкой. Прочие изоляционные материалы незначительно увеличивают толщину «пирога». Для защиты от влаги, пара и ветра применяются преимущественно тонкие пленки и мембраны. Но при определении толщины стен следует принимать в расчет и отделку. Для оформления помещений обычно используются материалы, оказывающие минимальную нагрузку на фундамент. Однако для облицовки каркасного дома снаружи применяется не только легкий сайдинг, но и довольно тяжелая клинкерная плитка или даже фасадный кирпич, существенно увеличивающий толщину стен.
При строительстве каркасного дома из сэндвич-панелей расчеты упрощаются. Многослойные плиты выпускаются толщиной 5-20 мм и нуждаются только в декоративной облицовке. Для сборки дачи достаточно тонких изделий, для возведения постоянного жилья рекомендуется выбирать материал потолще с учетом региональных климатических особенностей.
В результате толщина стен дома из сэндвич-панелей оказывается практически такой же, как и при строительстве на каркасной основе щитовым, засыпным или обшивным методом. Преимущество технологии – ускорение монтажа, но и стоимость многослойного материала выше, чем затраты на комплектующие для «пирога».
Каркасные стены с двойными стойками | ProTradeCraft
Ранее мы узнали от Бена и его команды, как обрамлять основные наружные стены с помощью 2×4. Это может показаться низкой планкой по шкале энергоэффективности, но это потому, что дом будет иметь стены толщиной 12 дюймов с использованием подхода с двойными стенами.
Когда ваши стены толщиной в фут, вам не нужно использовать 2×6 или внешнюю изоляцию.
Потому что. Твой. Стены. Являются. Двенадцать дюймов. Толстый.
(с практически нулевыми тепловыми мостиками)
После того, как внешние стены обрамлены, обшиты, поставлены и покрыты крышей, бригада может приступить к каркасу внутренних стен.
Перенос существующего макета на новые пластины
Начните с листового материала, пристыкованного к внешней стене.
“Соедините пластины встык, затем я измерю толщину стенки 12 дюймов минус 3-1/2 для пересекающейся пластины и отмечу разрез моей пластины.”
Давайте еще раз посмотрим на то, что только что произошло.
Не так.
Он втыкает наружную обшивку и отмечает 12 дюймов. Вот насколько толстая полость стены. Затем он вычитает 3,5 дюйма для перпендикулярного обрамления.
Здесь он будет резать пластины, чтобы внутренние стены не касались внешних стен.
Бен: «Перенеси свой макет из существующего макета».
Скопируйте схему стены на внутренние пластины, включая окна и двери.
Сломайте концы стоек, как обычный каркас стены.
Эти иероглифы содержат много информации. Метки начинаются с правильной линии и пересекают линии, которые следует игнорировать, и указывают, какая сторона линии является пустой.
Заполните черновые отверстия после установки стен
Они обрамляют и поддерживают стены, чтобы они были на ¾ дюйма короче высоты потолка.
Таким образом, они могут заполнить сверху куском 1x запаса для фрикционной сантехники.
Переносят разметку с табличек на перемычки и подоконники и заполняют оконные и дверные проемы.
Чтобы уменьшить проблемы с выравниванием, они делают внутреннее отверстие немного больше, чем внешнее. Перемычка на этой двери на ¼ дюйма выше, чем перемычка во внешней стене.
Заделка оконных проемов черновым полом
После обрамления оконных и дверных проемов пришло время установить оконные проемы для перекрытия проема. Бен использует листы чернового пола толщиной ¾ дюйма, разорванные до размера чуть менее 12 дюймов, опять же, чтобы избежать несоответствий в каркасе.
Очевидно, что черновые проемы должны быть обрамлены на полтора дюйма шире, чем предусмотрено в расписании окон, если вы собираетесь делать проемы черновым полом толщиной ¾ дюйма.
Вместо того, чтобы бороться с большими отдельными листами с помощью переносной настольной пилы, он собирается использовать гусеничную пилу, чтобы разрезать два листа одновременно.
Так что после смыва пары листов он скрепляет их вместе восьмипенсовыми струбцинами.
Мне отсюда не очень видно, какое число он отмечает, но держу пари, что это 11-3/4.
В сочетании с толщиной лезвия в несколько надрезов и размером зазора, проделанного в этих листах, он должен заканчиваться шепотом разрыва на конце, в основном отрезая язык.
Совместите край направляющей с отметками, вставьте пилу в направляющую и режьте.
Похоже, это было 11-3/4.
Он обрезает боковые, верхние и нижние части по длине, используя блоки, размещенные для поддержки приклада или позволяющего ему упасть.
Внутри он сначала кладет нижнего оленя, но сначала слегка ударяет по каркасу, просто чтобы напомнить ему, кто здесь главный.
Накладки крепятся к каркасу наружной стены.
Они также выровнены с внешним краем рамы, что означает, что внутренний край смещен на ¼ дюйма от лицевой стороны рамы.
“Общая толщина стен составляет 12 дюймов, поэтому я разорвал их на четверть дюйма меньше, потому что, если у нас есть арка в нашей стене, я не хочу, чтобы она выступала за пределы, где мне придется вернуться и либо отшлифовать, либо отрезать ее.
Нет ничего критичного во внутренней кромке, нет никаких ссылок за ее пределы.”
Поставим баки, гидроизолируем, а потом, через недельку-другую, когда все приживется, прежде чем пойдем ставить окна, закроем проемы, чтобы знали, что они ровные, квадратные, отвесные.
Это не критично, но таков план игры.”
Когда нижний и верхний упоры на месте, он скользит по бокам.
Критическая кромка окна не является внутренней, как Бен заметил ранее, от нее ничего не зависит. Критическая кромка является внешней, прилегает к обшивке стены.
Вырежьте отверстия фрезером
Теперь осталось вырезать обшивку. Вместо того, чтобы резать вслепую с помощью червячного привода, Бен использует фрезер и фрезу для резки заподлицо.
Он просверливает отверстие для фрезера, втыкает сверло в отверстие и движется вниз, пока не наткнется на нижний вал. Теперь он скользит маршрутизатором по оконным проемам, пока не возвращается к тому, с чего начал.
После очистки краев он будет готов нанести немного жидкого герметика на оконные проемы.
— это пятая часть серии из семи статей о каркасе, гидроизоляции и герметизации дома с двойными стенами.
Толщина стенки трубы рамы – техническое обсуждение
песочница 1
В последнее время я обнаружил, что постоянно пытаюсь раздвинуть границы конструкции роботов и уйти с меньшим количеством материала в критических областях. Итак, это еще одна из моих тем «насколько тонкая слишком тонкая».
Традиционно мы использовали алюминиевые трубы 6063 со стенкой 1/8 дюйма для направляющих рамы. Но теперь мне интересно, сможем ли мы обойтись со стенкой 6063 толщиной .090 (2,5 x 2,5 дюйма) для боковых направляющих основной рамы. 3 2,5 “x 2,5” справиться с этим? В центре каждой из четырех сторон должны быть прорези шириной 1,5 дюйма.
Колесо будет проходить через верхние и нижние прорези, а опорные блоки будут находиться / скользить в боковых прорезях. Вроде как это. Я вот думаю где щели, сил бы не хватило. Начиная с .090 толщина стенки, скорее всего, будет достигнута за счет наплавки стенной трубы .125, что, если мы просто оставим ее .125 в прорезях? Будет ли он тогда достаточно сильным? Или нам нужно добавить двойную пластину?
Веселин_Колев 2
Если вы на самом деле можете найти 2,5×2,5 со стенкой 0,090, в любом случае круто
… Я думаю, что то, что вы пытаетесь сделать, вполне возможно, и вы сможете выдержать довольно сильные удары. Чего следует избегать, так это длинных балок без опоры, где они могут легко раздавиться внутрь. Я думаю, что если вы поместите небольшой сварной алюминиевый «колышек» через каждые 8 дюймов или около того, точно так же, как квадратное отверстие в 2,5×2,5 с другой коробчатой балкой, вваренной туда, может быть, стеной 1x1x1/16, перпендикулярной к 2,5×2,5, у вас будет легкий и очень прочный каркас.
Единственное, что меня беспокоит, так это то, что 2,5×2,5 действительно широкий. Если кто-то очень сильно протаранит вас, он может раздавить сам себя, даже если прямо за ним стоит перекладина. Если вы каким-то образом скрепите его изнутри, как упомянутая выше ферма гетто, ваша идея использовать действительно тонкостенный материал будет работать очень надежно.
О, и мне нравится твоя идея с колесами в балке. Очень горячо.
Болотный чувак 3
Судя по нашему опыту 2004 года, я лично не буду использовать внешнюю структуру толщиной менее 1/8 дюйма (на самом деле для меня это минимум 3/16 дюйма, но я не использую коробчатую трубу). Это правда, что вы можете сделать хорошо расположенную основу, которая выдержит удары. .090 прогибается, как пивная банка.
Если у вас есть ЧПУ или водоструйная поддержка, я бы порекомендовал вам оставить более толстую стенку и вынуть из трубы профили фермы для облегчения.
Еще одна вещь, которая беспокоит меня в том, что вы делаете, это использование этой трубы для элементов вашей трансмиссии, которые требуют хорошего выравнивания. Если он начнет отклонять оси или зубья шестерни (если вы интегрируете трансмиссию, как в прошлом сезоне), они станут несоосными. Последнее, что вы хотите сделать в этой игре, это поставить под угрозу вашу трансмиссию.
Хольцман 4
Санддраг;
На фотографии, которую вы приложили, показан прототип трансмиссии, построенный 1114 в предсезонный период.
Та же концепция была использована для роботов для соревнований Teams 1114, 1503 и 1680 в этом году, известных как NiagaraFirst Triplets. Я включил гораздо лучшие фотографии трансмиссии для соревнований на этапе сборки.
Основываясь на нашем опыте использования именно того типа трансмиссии, которую вы собираетесь построить, я бы не рекомендовал использовать толщину стенки менее 1/8 (что мы и использовали). Ни у одного из триплетов не было серьезных проблем с трансмиссией (наиболее распространенными были сгоревшие FP), хотя в будущем, я думаю, мы оставим внешнюю сторону балки коробчатого сечения цельной, а только облегчим внутренние поверхности.
песок 5
Я бы оставил 1/8″ в местах, где находятся вырезы для колес и опорных блоков, но все же, достаточно ли этого? Что касается остального, должен ли я оставить сплошным .
