Правильный пирог стены каркасного дома ? “Белый журавль”
Технология строительства каркасных домов получила широкое распространение во всем мире и становится популярной в России. Однако много вопросов вызывает правильное расположение элементов в “пироге”. Пирог каркасного дома и есть т отлтчительная особенность, которая отличает технологию каркасного дома от других технологий малоэтажного строительства. Пирог стены дома – это разрез стены дома, который позволяет
понять её устройство, а также сопоставить последовательность
расположения слоёв. Существует несколько основных типов пирогов, которые могут быть основаны
на трёх основных технологиях: на использовании деревянного каркаса, на
использовании металлического каркаса, а также на применении каркаса с
очень широким шагом.При этом все вышеуказанные типы зданий могут обладать одной из двух
дополнительных технологий: вентилируемым фасадом либо гидроизоляцией.
Кроме того, могут быть использованы разные виды утеплителей: базальтовая
вата, минеральная вата, пенистый полистирол, пенопласт.
Выбор пирога какраксной стены зависит от нескольких факторов:
– толщина
стены зависит от того, будет ли это летняя дача или жилой дом для
круглогодичного проживания. Если дача, то стойки могут иметь сечение 38
мм *150 мм, если жилой дом, то стойки должны быть не меньше 200 мм. Или
же можно использовать брус 50 мм * 50 мм, из которого будет сформирован
перекрестный каркас.
– климатические
условия, в которых строится дом. Для северной части России
основной задачей стен является энергосбережение.
– выбор пароизоляционной плёнки, которая обязательно должна монтироваться в стену дома, находящегося как в тёплом, так и в холодном климате.
Внутри каркасной стены монтируется эффективный утеплитель – жесткие плиты на основе базальтового волокна. Для защиты утеплителя от негативного воздействия внешней среды применяют эффективные пароизоляционные мембраны, которые защищают каркасную стену с двух сторон.
Выведением измерений пирога несущей части стены должен заниматься только специально обученный человек. Ведь если материалы будут правильно подобраны, то проницаемость такой сконструированной поверхности не изменится с течением времени, либо увеличится в размере по отношению к наружной стене здания. Пленку пароизоляционного типа не следует натягивать с наружной стороны, так как в этом случае пар может быть заперт внутри полости утеплительного элемента. Облицовка клинкерным кафелем без применения вентзазора приведет к точно такой же ситуации.
– Наружная отделка стен. Здесь придётся выбирать между влагостойкой
осп-плитой (с дополнительным покрытием), сайдингом, облицовочным
кирпичом и другими аналогичными материалами. На пирог каркасной стены влияет также, как отделаны внешние и внутренние
стены.
При строительстве дачного дома, достаточно, чтобы стены были
обшиты вагонкой и виниловым сайдингом, а для дома постоянного проживания
необходимо отделать стены гипсокартоном и клинкерными панелями. Для внутренней отделки применять ОСП многие специалисты не советуют, так как выделемые вещества не способствуют экологичности дома.
Самый популярный вид, используемый в России, с использованием сайдинга всех видов, в том числе и фиброцементного. Он последовательно содержит: сайдинг, вентиляционный зазор, ветрозащитную мембрану, стойки с утеплителем, пароизоляционную пленку и внутреннюю отделку.
Смотрите также интересные статьи по этой теме:
Дачные дома из бруса 6х6
Типы деревянных домов
Строительство каркасных домо
Баня на вашем участке
ᐉ Каркасный дом – 5 мифов и как с ними бороться
Что такое каркасный дом?
Каркасный или «канадский» дом — это конструкция, основу (т.
е. каркас) которой делают из натурального дерева, а стены из OSB со слоем утеплителя.

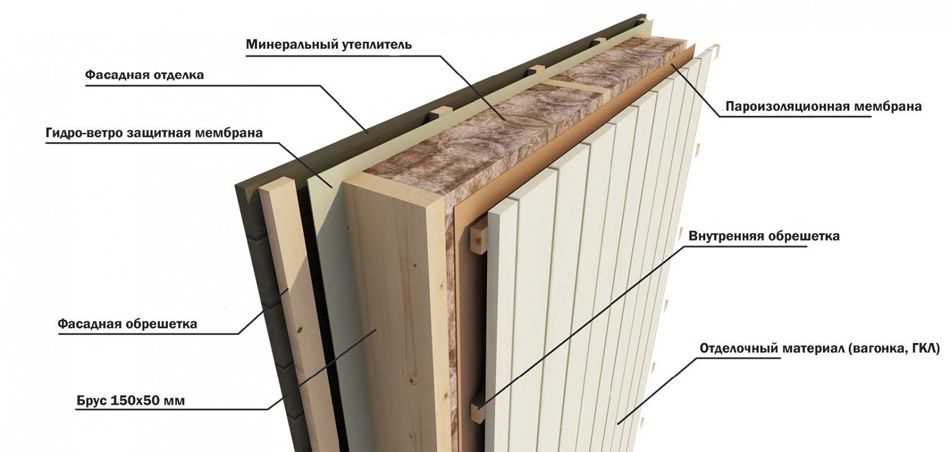

Рассмотрим в разрезе стену каркасного дома:
Основные конструктивные элементы каркаса — это хорошо высушенные деревянные брусы. О требования к качеству дерева расскажем немного ниже. Далее каркас обшивают снаружи влагостойкими плитами OSB, внутрь прокладывают утеплитель, покрывают пленкой паробарьера и зашивают изнутри гипсокартоном.
1. Каркасный дом — это картонка
Как мы уже говорили для каркаса используется деревянный брус с сечением 145х45 мм. Компания Dewpoint использует для строительства каркасных домов только сухое дерево, высушенное с помощью камерной сушки. Максимальная влажность такого дерева не должна превышать 18%, оптимально 12-15%. При соблюдении этих правил несущие способности стен будут очень высокими, каркас ни в коем случае не «поведет», ничего не завалится как «карточный домик».
Если у нас такие дома стали строить сравнительно недавно, то можно ориентироваться на срок службы каркасных домов в Канаде — 70-100 лет! То есть передать дом детям вы точно успеете! Просчитать цену каркасного дома можно здесь.
2. Каркасный дом пожароопасен
Итак, выше мы уже рассматривали разрез стен каркасника. Еще раз повторимся — дом внешне покрыт негорючим утеплителем (каменной ватой) и оштукатурен (либо облицован иначе по желанию заказчика). То есть вся древесина каркаса и плиты OSB закрыты от прямого воздействия огня! Внутри стены также прокладывают качественные плиты базальтовой ваты (не горит!) и обшивают гипсокартоном, как впрочем часто делают и в домах из других материалов.
3. Каркасный дом гниет, плесневеет, его едят мыши, жучки
Самый важный момент при строительстве дома по канадской технологии — использование качественно высушенной древесины. Такое дерево позволит собрать крепкий и долговечный каркас. Древесину покрывают специальными антисептиками, что предотвращает образование плесени.
Также очень важна скорость сборки дома и профессионализм строителей. При использовании
Для формирования стен мы используем только влагостойкое ОСП, которое внешне будет полностью защищено от влаги. Утеплитель, находящийся в стенах, покрывают пленкой паробарьера. Это важный этап, так как от качества стыков паробарьера будет зависеть возможность проникновения влаги внутрь стен.
По такому же принципу формируется кровля, только сверху еще прокладывают гидробарьер. Важно также, чтоб кровля была вентилируемой, тогда кровельный «пирог» не будет накапливать лишнюю влагу.
Что касается грызунов и жучков, то антисептики для дерева им не по вкусу.
4. В каркаснике холодно зимой
Не будем голословны и рассмотрим на цифрах теплопроводность различных строительных материалов. Как мы видим ниже, минеральная вата (наполнение стен каркасника) — одна из лидеров по сохранению тепла. Наибольшая теплопроводность будет у кирпича и бетона, то есть тепло они будут сохранять очень плохо. Толщина слоя минеральной ваты в стенах каркасного дома чаще всего 150 мм, так как для нашего региона не характерны большие морозы.
Дополнительное внешнее утепление в 50-100 мм будет гарантией энергоэффективного и теплого дома!
Много пишут о том, что минвата с годами проседает, отсыревает и дом становится холодным.
Действительно, это возможно, но очень многое зависит от качества сборки каркаса, точной подгонки всех щелей, тщательной паро- и гидроизоляции. Также важна установка в доме системы вентиляции, наилучшим вариантом которой будет приточно-вытяжная система.
5. Качество сборки дома
Наверное, это самый важный этап, который следует учесть еще только при мысли о строительстве дома! Советуем выбирать застройщика ответственно, так как на рынке сейчас очень много бригад, которые не только могут плохо выполнить свою работу, а и не достроить дом вовсе.
Специалисты компании ДЬЮПОИНТ имеют большой опыт в строительстве каркасных домов, коттеджей в Днепре, Харькове, Запорожье и по всей Украине. Также окажем весь комплекс услуг «под ключ» – от проектирования до оформления разрешительных документов. Также строим дома из газобетона, кирпича, керамоблока. Звоните по любым вопросам и получите бесплатную консультацию! Наш адрес г. Днепр, пр.
Гагарина, 63, тел 0672555777, 0662555777, 0632555777.
Преимущества каркасных домов
Деревянный каркас имеет долгую историю. Хотя примеры были найдены в Европе, на Ближнем Востоке и в Азии, самые ранние археологические свидетельства строительства деревянного каркаса датируются примерно 200 г. до н.э. в Индии.
Техника путешествовала повсюду. Деревянные каркасные конструкции можно найти повсюду: от тибетских монастырей 7 века до средневековых баварских городов и от зданий с соломенными крышами юго-восточной Англии 15 века до баскской архитектуры того же периода. Он путешествовал далеко и явно процветал.
На сегодняшний день легкие каркасные конструкции (включая дома с деревянным каркасом, а также каркасы из альтернативных материалов) являются наиболее распространенной строительной системой, используемой в Австралии.
Какие породы древесины используются для деревянного каркаса?
В Австралии деревянные каркасные дома обычно строятся из необработанной древесины с содержанием влаги 15 процентов или менее.
Древесина должна быть сухой, потому что древесина с более высоким содержанием влаги имеет тенденцию к деформации при вытягивании (как и рама, если бы она использовалась). Дуб не считается подходящим.
Наиболее распространенной древесиной, используемой для изготовления каркаса из сосны, является сосна лучистая, древесина на плантациях, которая легко доступна на месте. Подобные, хотя и менее часто используемые альтернативы для деревянных каркасных домов включают сосну обруча и сосну косую; а также местные австралийские лиственные породы класса 1, такие как Ironbark, Merbu, Spotted Gum и Blackbutt. Еще одним вариантом является дом из клееного бруса.
Как строить каркасные дома?
Несмотря на то, что в настоящее время в большинстве случаев строительства деревянного каркаса используются каркасы сборных домов, в некоторых случаях задача выполняется на месте.
Наиболее распространенный метод, используемый для строительства домов с деревянным каркасом, известен как каркас платформы.
Это включает в себя прикрепление деревянных досок (шпилек) к другим деревянным частям, которые лежат поперек их верхней и нижней частей (стеновые пластины).
Следующим шагом является обеспечение необходимой устойчивости древесины. Это включает в себя прикрепление прочного и гибкого материала, обычно фанеры или ориентированно-стружечной плиты, к внешней стороне этих стоек; а затем установить распорки по диагонали между шпильками.
На этом деревянный каркас готов, но все еще лежит на земле. Теперь его можно поднять и установить на готовые фундаменты. Теперь можно прикрепить потолочные балки и стропила крыши, и дом готов к подключению коммуникаций; и полы, стены и т. д. должны быть завершены.
Деревянный каркас поддерживается основанием из опор, свай, пней, столбов, каркасных стен, стен из карликового кирпича или стен из каменной кладки по периметру.
Размеры каркасной стены Австралия – как построить каркасную стену
В Австралии деревянные стеновые рамы обычно имеют глубину 90 или 70 мм со стойками толщиной 35 или 45 мм в зависимости от нагрузки и расстояния — обычно 450–600 мм.
Между стойками вставляются выступы (распорки) для обеспечения боковой поддержки.
Плюсы и минусы каркасных домов
Натуральный возобновляемый продукт, древесина абсолютно нетоксична. С ним безопасно работать, и он не представляет угрозы для домовладельца или арендатора. А здесь, в Австралии, потребители могут быть спокойны, зная, что большая часть древесины, используемой для изготовления деревянных каркасных конструкций, получена из экологически чистых источников с соблюдением этических норм. Потребители, заинтересованные в проверке этого, могут обратиться в такие сертификаты, как Программа одобрения лесной сертификации (PEFC) или Лесной попечительский совет.
Древесина имеет очень низкий энергетический рейтинг (самый низкий из всех основных строительных материалов) и фактически хранит примерно половину своего сухого веса в виде углерода. Кроме того, это хороший изолятор. Он имеет высокое значение R и не действует как тепловой мост, вызывая нежелательный нагрев или охлаждение.
Короче говоря, используемая устойчивость, древесина может быть частью экологического решения.
Однако у деревянного каркасного строительства есть и свои недостатки. В отличие от стальных альтернатив, он горит. Однако, хотя это и правда, можно отметить, что он обычно облицован таким материалом, как кирпич (снаружи) и гипсокартон (внутри). В огне он обугливается с предсказуемой скоростью.
Точно так же, несмотря на то, что дома с деревянным каркасом восприимчивы к термитам и белым муравьям, использование системы защиты от термитов сводит к минимуму вероятность этой проблемы даже в районах с высоким риском.
В плане строительства тоже все хорошо. Надежные и экономичные каркасные дома хорошо известны разработчикам. Плотники хорошо разбираются в его использовании, и система поддается изменениям и вариациям на месте. С ним легко работать, он требует низких трудозатрат и, как правило, не вызывает затруднений при ремонте или расширении.
Альтернативы деревянному каркасу
В 1940-х годах стальной каркас был представлен в качестве альтернативы деревянному каркасу.
Бесспорно прочный и долговечный материал, этот метод имеет ряд преимуществ. Очевидно, что по сравнению с древесиной сталь исключает возможность повреждения термитами, гниения и возгорания.
Приклепанные и закрепленные болтами дома со стальным каркасом служат дольше, чем дома с деревянным каркасом, и с меньшей вероятностью допускают перемещение с течением времени. Простой факт заключается в том, что это означает меньшую вероятность таких проблем, как треснувшие карнизы и расщепление поверхности.
Они также приносят пользу окружающей среде. Например, в отличие от древесины, сталь на 100 % подлежит вторичной переработке. На практике изделия из стального каркаса содержат до 40% переработанных материалов. Кроме того, это делает возможной практику герметизации так называемой «внешней оболочки» дома, включая дверные рамы, оконные рамы и т. д., и, следовательно, может помочь улучшить изоляцию и снизить потребление энергии.
Однако у материала есть и недостатки. Проблемы со стальным каркасом дома действительно существуют.
Следует соблюдать осторожность при использовании стальной рамы в прибрежных районах. Ветер, песок и соленая вода означают, что угроза коррозии реальна, хотя регулярные проверки могут выявить проблему на ранней стадии.
Кроме того, несмотря на то, что в их производстве используется много переработанного материала, стальные рамы имеют экологические недостатки. Они не получены из возобновляемых источников, и, поскольку производство стали является энергоемким, они занимают низкое место с точки зрения воплощенного углерода.
Деревянный дом стоит
Итак, какой материал лучше по стоимости. Деревянный каркас или стальной каркас?
Те, кто выбирает стальной каркас, могут ожидать, что заплатят больше, чем если бы они выбрали конструкцию с деревянным каркасом. Это связано с сырьем, участвующим в его производстве, сложностью этого процесса и его большей трудоемкостью. Этот фактор стоимости распространяется на строителей, работающих с готовым продуктом.
Они берут больше за работу со стальными рамами, чем с деревянными.
Разница значительная, но не огромная. Те, кто выбирает сталь, могут рассчитывать на то, что заплатят на 10–20% больше, чем те, кто выбирает древесину.
Комплекты деревянных каркасных домов
Еще один шаг вперед в концепции сборных каркасных домов. В Австралии доступно несколько типов комплектов деревянных каркасных домов. Большинство из них используют новейшие технологии, такие как методы проектирования САПР и методы точного производства, и поэтому отличаются высоким качеством. Большинство поставщиков предлагают стандартные «нестандартные» модели, а также индивидуальные версии.
Конечно, дома — не единственный тип зданий, построенных с использованием деревянного каркаса. Нет ничего необычного в том, чтобы найти деревянный каркасный сарай, деревянные каркасные павильоны, сараи, хозяйственные постройки и так далее.
Стальная рама по сравнению с деревянной
Хотя стоимость важна, она не является единственным соображением.
Выбор в дебатах «Стальной каркас против деревянного каркаса» является личным. Помимо стоимости, это сводится к долговечности, гибкости, работоспособности и характеру проекта. Независимо от того, что люди предпочитают, у обоих есть многообещающее будущее на австралийском рынке жилья.
Эта статья впервые появилась в выпуске журнала «Архитектура и дизайн» от 13 января 2021 г. и перепечатывается с разрешения.
Первоначально создано и опубликовано источником, указанным выше, который несет исключительную ответственность за его содержание. Любые факты, мнения или утверждения, изложенные в этой статье, основаны на утверждениях автора и не обязательно отражают мнение Международного совета по кодексам. Журнал Building Safety Journal представляет этот контент для повышения осведомленности об общедоступной информации в Интернете и не проверяет точность каких-либо фактов, утверждений или мнений, изложенных в статье.
Компоненты каркаса дома
Перед тем, как построить дом, вам необходимо знать, из каких частей состоит каркас и как они работают.
Следующее обсуждение примерно отражает порядок, в котором части строятся в процессе кадрирования.
Детали рамы
Стропила, опорная балка второго этажа, обшивка крыши, балка перекрытия, стяжка воротника, конек Балка перекрытия, перемычка проема в полу, обшивка стены, опора перегородки, проем в раме и стеновая пластина с опорой
Грязевые отмели Обработанные под давлением пиломатериалы размером 2×6, образующие первый слой отстойника, прочно крепятся к фундаменту с помощью болтов, заделанных в стены фундамента. Они обеспечивают опорную поверхность, предотвращающую контакт необработанных балок перекрытия с бетонным основанием. Поверх обработанных давлением досок иногда накладывают второй слой стандартных пиломатериалов. Этот слой можно использовать для выравнивания глинистого порога, а светлая древесина облегчает чтение разметки. Однако большинство глиняных отвалов построено из одного слоя обработанной под давлением древесины.
На опорную балку, также называемую центральной балкой, опираются балки первого этажа, если их длины недостаточно, чтобы перекрыть все расстояние между стенами фундамента. Концы опорной балки опираются на стены фундамента; промежуточную опору под балкой обычно обеспечивают колонны Лалли (полые металлические колонны, заполненные бетоном). Верх балки должен находиться в одной плоскости с верхней поверхностью отвала.
Опорная балка Балки перекрытияБалки перекрытия представляют собой горизонтальные отрезки пиломатериалов, уложенные на ребро, чтобы перекрыть пространство между отвалами и опорной балкой. Балки должны быть прибиты к опорной балке, краевым балкам и бортам.
Балка перекрытия Краевые балки Краевые балки изготавливаются из того же материала и имеют тот же размер, что и балки перекрытия, но полностью опираются на внешний край корыта. Их необходимо прибить как к откосам, так и к концам лаг перекрытия.
Они закрывают концы отсеков балок и помогают удерживать балки в вертикальном положении.
Некоторые балки пола необходимо обрезать, чтобы образовались проемы для таких элементов, как лестницы и дымоходы. Перемычка пола поддерживает концы прерванных балок. Коллекторы часто изготавливаются из двух или более отрезков перекрытий, соединенных вместе, но также могут быть изготовлены из промышленного материала, такого как клееный брус (LVL), как в этом доме. Чтобы выдержать дополнительную нагрузку, возлагаемую на них перемычками, балки пола по обе стороны от проема должны быть удвоены или утроены.
Коллектор перекрытий Блокировка Строительные нормы и правила часто требуют, чтобы между балками и стропилами были прибиты короткие бруски, называемые блокировкой, для усиления или придания жесткости системе пола или крыши. Когда блоки устанавливаются в ряд в середине пролета балок и проходят по всей длине здания, они называются перемычками.
Блокировку также можно установить между стенными стойками, чтобы было легче поддерживать такие предметы, как поручни, вешалки для полотенец и шкафы.
Обшивка пола представляет собой слой фанеры или ориентированно-стружечной плиты (OSB), который прибивается гвоздями и приклеивается к верхнему краю балок перекрытия. Обшивка пола стабилизирует балки и обеспечивает прочную плоскую основу для каркаса стен и чистового пола.
Обшивка пола Наружные стеныНаружные стены обшиты 2× материалом, покрытым обшивкой и сайдингом на поверхности, подверженной воздействию погодных условий. Эти стены обычно утеплены.
Наружная стена, Стеновые плиты, Стойка, Основа перегородки Внутренние (перегородочные) стеныВнутренние стены разделяют внутреннее пространство дома, разделяя комнаты и создавая гардеробные. Эти стены обычно не утепляются.
Стеновые пластины Стеновые пластины представляют собой горизонтальные элементы вверху и внизу каждой стены; они связывают концы шпилек вместе.
Нижняя пластина прибивается через обшивку пола и к балкам внизу. Верхняя пластина поддерживает балки пола или потолка. Общепринятой практикой является удвоение верхней пластины, чтобы связать соседние стены друг с другом и обеспечить дополнительную поддержку балок пола второго этажа.
Вертикальные элементы 2×4 или 2×6 наружных и внутренних стен называются стойками. Они проходят между верхней и нижней стеновыми пластинами. В отличие от других элементов каркаса, шпильки могут быть предварительно обрезаны на заводе до одной из нескольких стандартных длин и обычно устанавливаются без дополнительной резки.
Угловой узелУгловой узел состоит из двух или трех стоек, прибитых вместе в форме буквы L, образующих жесткий угол в месте соединения каркасных стен. Сборка также обеспечивает жесткую, прочную поверхность для крепления внутренней отделки стен.
Угловой узел Опора перегородки Опора перегородки представляет собой сборку из трех шпилек, прибитых вместе в форме буквы U.
При встраивании в стену опора создает жесткую колонну, к которой можно прикрепить пересекающуюся стену. Ножки U-образной формы придают жесткость опорной стойке и обеспечивают поверхность для прибивания гвоздей для внутренней отделки стен.
Проемы в стенах, в которых размещаются окна или двери, состоят из нескольких частей рамы. Полноразмерные шпильки по бокам каждого отверстия в стене называются королевскими шпильками. Несколько более короткие шпильки, поддерживающие концы жатки, называются шпильками триммера или шпильками домкрата. Их прибивают к шпилькам шпильки или к другим шпилькам домкрата. Коллектор поддерживает каркас выше и распределяет нагрузки на домкратные шпильки с каждой стороны проема. Заголовок помещается поверх домкратов и между центральными шпильками. Табурет (также называемый подоконником или седлом) представляет собой горизонтальный элемент в нижней части оконного проема, который помещается между домкратами. Короткие элементы каркаса, которые подходят под табурет или над перемычкой, называются калеными шпильками.
Местные строительные нормы и правила могут потребовать дополнительных элементов каркаса вокруг проемов, чтобы укрепить их против сильного ветра, как показано на левой фотографии ниже.
Слой фанеры или OSB, покрывающий внешнюю сторону стены, называется обшивкой стены. Он добавляет боковую прочность стеновой системе, связывая элементы каркаса вместе. Он также служит основой для крепления сайдинга.
Обшивка стен Потолочные балки Потолочные балки аналогичны балкам пола, за исключением того, что они не поддерживают кондиционируемое жилое пространство над ними. Их основная цель – обеспечить поверхность для прибивания потолочных материалов, таких как гипсокартон. Поскольку они не несут нагрузки на пол, потолочные балки не обязательно должны быть такими же широкими, как балки пола, хотя обычно это так. Потолочные балки могут проходить между стропилами или завершать верхнюю часть платформы краевыми балками по периметру.
Угловые элементы каркаса, которые создают форму крыши, называются стропилами. Они поддерживают вес обшивки крыши и кровельного материала и направляют нагрузки на наружные стены. Доска, соединяющая концы стропил на вершине, называется коньком. Его часто делают из двойного пиломатериала, но можно сделать и из других материалов. Структурный конек поддерживается стойками и помогает нести вес крыши. Ненесущий конек не несет веса крыши. Оба типа коньков обеспечивают опорную поверхность для концов стропил и связывают их между собой. Стропила также обеспечивают поверхность для крепления кровли.
Стропила и конек Кровельная обшивкаОбшивка из фанеры или ОСП, которая покрывает стропила и соединяет их вместе, известна как обшивка крыши.
Кровельная обшивка Хомуты Хомуты — это горизонтальные элементы, которые соединяют противоположные стропила вместе.
Они укрепляют крышу и могут служить потолочными балками, когда чердак используется как жилое помещение.
