Каркас из профиля под гипсокартон: как сделать своими руками

Наверх

09.01.2020

1 звезда2 звезды3 звезды4 звезды5 звезд

Рассказываем, как правильно выбрать профили и монтировать каркасы для стен и потолочных конструкций.

Edma

Чтобы правильно собрать каркас из профиля под гипсокартон своими руками, в некоторых случаях (простая обшивка стены) необходимы элементарные навыки и самое краткое обучение, а в других (мебель из ГКЛ, потолочные конструкции) — опыт и мастерство.

Все о монтаже каркаса из металлопрофиля

Выбор правильного изделия
Правила монтажа

  • Стены и перегородки
  • Потолки

Ответы на частые вопросы

Толщина стенок

Для стоечных и несущих потолочных профилей толщина должна быть не менее 0,5 мм. Если изделия не удовлетворяют этому условию, система получится недостаточно надёжной, так как её главные элементы будут плохо держать крепёж и деформироваться (изгибаться, скручиваться) даже под собственным весом конструкции. Навесить на такую стену или перегородку полку для книг или кронштейн для телевизора попросту невозможно.

Владимир Григорьев

Установка стойки в направляющую

Качество покрытия

Увы, самостоятельно и без специальных приборов оценить толщину и стойкость цинкового покрытия нельзя. Остаётся запросить копию сертификата соответствия стали ГОСТ 14918-80, однако и это не даёт гарантию качества изделий. Остаётся внимательно осмотреть изделия. Если в месте царапин, заломов или смятых концов вы заметили следы ржавчины — перед вами бракованная партия или продукция «левой» фирмы.

Владимир Григорьев

Установка усиливающей горизонтальной перемычки

Удобство монтажа

Обычные профили — гладкие, с продольными рёбрами жёсткости. Более продвинутые изделия имеют точечную насечку, которая облегчает позиционирование и завинчивание крепежа (шуруп не скользит по стенке и не кренится вбок). Стоят они почти в полтора раза дороже обычных, но они очень ускоряют работу, особенно если речь идёт об объёмных конструкциях сложной формы.

8
фото

Владимир Григорьев

Здесь и далее на фото отображен процесс монтажа потолочного короба. Резка профилей

Владимир Григорьев

Установка потолочной направляющей

Владимир Григорьев

Крепление анкер-клином

Владимир Григорьев

Отбивка горизонтали

Владимир Григорьев

Монтаж стеновой направляющей

Владимир Григорьев

Монтаж вертикальных профилей

Владимир Григорьев

Монтаж несущих профилей

Владимир Григорьев

Завершающий этап сборки каркаса

Стены и перегородки

Простейшая конструкция для обшивки стены ГКЛ состоит из нижней и верхней направляющей и стоек сечением 50×50 мм, установленных с шагом (по осям) 600 мм. Направляющие крепят к плитам нижнего и верхнего перекрытий шурупами с дюбелями (либо дюбель-гвоздями), а стойки монтируют с помощью дюбелей и кронштейнов (в номенклатуре производителей — прямые подвесы).

КНАУФ

Профиль направляющий

КНАУФ

Профиль потолочный

КНАУФ

Подвес прямой

КНАУФ

Гипсокартонный лист влагостойкий (ГКЛВ)

При устройстве каркасной перегородки без направляющих также не обойтись, но стойки невозможно привязать к стенам, поэтому они должны быть значительно прочнее — их минимальное сечение 75×50 мм, оптимальное — 100×50 мм при толщине стенок 0,6 мм. Только тогда перегородка получится достаточно прочной и сможет удовлетворительно изолировать звук: для улучшения звукоизоляции между листами гипсокартона располагают шумопоглощающие маты на всю толщину профилей каркаса.

Если необходимо добиться максимальной звукоизоляции, собирают двойной каркас стены из профиля под гипсокартон — при этом отсутствие жёстких связей между контурами позволяет свести к минимуму резонансный эффект. Ранее для скрепления изделий друг с другом использовали самосверлящие саморезы, однако их шляпки выступали над поверхностью, что мешало после обшивки получить идеально гладкую поверхность. Сегодня в продаже появились просекатели — удобные инструменты, которые пробивают отверстия сразу в двух прижатых друг к другу стенках профилей, при этом выдавленный фрагмент металла служит скрепляющим замком. Конструкция получается без выступов и собирается быстрее, однако по прочности (а точнее, стойкости к расшатыванию) просечное соединение уступает винтовому. Поэтому его не стоит применять в конструкциях, подверженных резонансу — акустических, звукоизолирующих, в обшивках наружных стен, выходящих на магистрали и т. п.

Edma

Здесь и далее: приёмы работы с просекателем.

Edma

Edma

  • Двери и перегородки

    Делаем перегородку из гипсокартона с дверью своими руками

Подшивные и подвесные потолки

Потолочные каркасы конструктивно сложнее стеновых.

Здесь применяют одно- и двухуровневые системы с крепелением к перекрытию и без него (последний еще называют самонесущий). На потолке сборка каркаса под гипсокартон из металлопрофиля начинается с отбивки общего уровня и крепления настенных направляющих. Далее в самом простом варианте устанавливают параллельные несущие конструкции 40×50 мм с шагом от 300 до 600 мм в зависимости от расчётной нагрузки. К перекрытию их крепят с помощью прямых скоб или регулируемых подвесов — в зависимости от величины откоса от базовой поверхности: прямой подвес обеспечивает относ до 130 мм, регулируемый — до 1 м.

На практике в жилищном строительстве регулируемые подвесы применяют при сборке потолочных коробов (для маскировки каналов вентиляции, воздушного отопления), да и то редко. Шаг подвесов не должен превышать 150 см. Более сложные разновидности потолочных конструкций имеют вид одно- или двухуровневых решёток с ячейками 1200×600 мм или 600×600 мм. При их монтаже профили скрепляют крестообразными соединителями («крабами»).

Потолочный каркас из металлического профиля для гипсокартона и узлы его крепления к перекрытию должны обладать высокой огнестойкостью, иначе при пожаре вся конструкция обрушится. Поэтому крепить каркас к перекрытию следует только стальными анкерами или анкер-клиньями, притом рассчитанными на вырывающую нагрузку не менее 100 кгс.

Сен-Гобен

Потолочная подвесная конструкция с двухуровневым каркасом на регулируемых шпильках

Можно ли использовать вместо металлических профилей деревянные бруски?

Да, можно, а иногда даже нужно. Здесь прежде всего речь идёт об акустических и звукоизолирующих конструкциях. Кроме того, из реек часто удобнее делать небольшие обрешётки, например при обшивке оконных и дверных откосов. Но пиломатериалы обязательно должны быть сухими и первосортными (без больших сучков и трещин), во влажных зонах и оконных проёмах бруски и рейки нужно антисептировать. Если же собрать конструкцию из сырых реек, на поверхности листов образуются бугры, а на стыках — трещины.

Владимир Григорьев

В этой конструкции акустического потолка основой являются деревянные бруски.

Владимир Григорьев

Но к ним на подвесах крепится каркас из стальных профилей.

Можно ли при обшивке стены обойтись без каркаса?

Да, можно. Такая система включает клей, сами листы, а также материалы для заделки стыков. К ровному основанию листы приклеивают непосредственно клеем, если же стена имеет неровности, на стыках предварительно подкладывают полосы из ГКЛ. Минимальная толщина такой облицовки — 20 мм. При её монтаже очень помогут длинная рейка-правило и лазерный нивелир.

Можно ли смонтировать бескаркасный клеевой потолок из ГКЛ?

Нет, делать этого не следует. Даже лучшие современные клеевые составы не удержат листы гипсокартона при протечке или пожаре. К тому этот способ отделки потолка трудоёмок (требуется множество подпорок, кропотливое выравнивание), и не позволяет добиться хорошего качества поверхности. В данном случае необходимо устройство каркаса из металлического профиля под гипсокартон.

КНАУФ

Скотч для заделки стыков.

КНАУФ

Шпаклёвка для стыков.

Владимир Григорьев

Принцип заделки.

Почему при отделке стен и потолков гипсокартоном с каркасом и профилем появляются микротрещины вдоль стыков?

Виной тому — значительные перепады влажности и температуры. Трещин никак не избежать на даче, если отопление зимой включается лишь периодически. Такие дефекты появляются и во влажных помещениях. Ещё они могут быть ошибкой при монтаже. Например, если при устройстве подшивного потолка листы прикрепили не только к несущим профилям, но и к пристенным направляющим. Снизить риск появления трещин помогают современные материалы для заделки стыков (фирменные ленты, шпаклёвки), гидрофобизирующие грунтовки и, конечно, строгое соблюдения правил монтажа ГКЛ.

SoudGuard

Акустические подвесы с резиновым демпфером.

Может ли гипсокартонный потолок уменьшить шум от соседей сверху?

Да, но только если монтировать каркас на специальных виброгасящих подвесах и обеспечить шумопоглощение, то есть расположить за потолком (с опорой на профили) плиты волокнистого шумопоглощающего материала (например, мягкие ДВП).

Материал подготовил

Владимир Григорьев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

5 красивых цветных интерьеров, которые захочется повторить

В Лос-Анджелесе появился в продаже бывший особняк Кристины Агилеры

Обои в детскую: лучшие цвета, подходящие материалы и 96 фотопримеров

12 лучших алюминиевых радиаторов 2022 года

Как обрезать чеснок на зиму: технология, выбор инструментов и способы хранения

В Норвегии построили плавучий музей, покрытый «чешуей»

Певица Адель выставила на продажу свой дом в Беверли-Хиллз

В столице Норвегии построили плавучую баню

Что сажают под зиму: 14 лучших культур для вашего огорода

Реклама на IVD. ru

Устройство каркаса из металлического профиля 👉 теория и практика

Прочность любого сооружения или здания зависит от несущей конструкции, состоящей из линейных элементов и называемой остовом или каркасом. Гипсокартонные конструкции – не исключение.

Гипсокартон применяется везде. Из него делают перегородки, им обшивают потолки и стены. С помощью этого материала своими руками легко сделать то, что раньше было доступно мастерам – спрятать неровности, выполнить перепланировку и прочее. Но главное, его любят за быстроту и простоту монтажа за счет каркасной конструкции.

Ремонт квартиры с применением ГКЛ

Если устройство каркаса выполнено правильно, соблюдена технология и последовательность, использованы элементы высокого качества, сооружение из ГКЛ прослужит долгие годы.

Содержание статьи

  • Виды
  • Дополнительные элементы каркаса
  • Принцип сборки
  • Технология сборки металлического каркаса потолка
  • Технология сборки металлического каркаса стены
  • Технология сборки металлического каркаса перегородки

Виды

Основа каркаса – профиль. Он подразделяется на несущий и направляющий. Последний формирует плоскости, его крепят к несущим поверхностям. Несущий используется для фиксации гипсокартона или другого листового материала.

Основной материал, из которого изготавливаются каркасные элементы, – оцинкованная сталь. Это способствует долговечности каркаса в любых условиях эксплуатации. Ввиду различий в предназначении, профили отличаются геометрическим характеристиками и формой::

  • Несущий (CD) или потолочный/ стоечный (ПП). Ходовой вид для потолка и стен – CD-60 (ПП-60). Он обладает высокой прочностью, небольшим весом и легко гнется, что важно для сборки многоуровневых потолков. Выпускается с длиной рейки от 2,75 м до 4,5 м и поперечным сечением 60 на 27 мм.

Популярен металлический профиль с длиной 3 и 4 м.

  • Арочный, который гнется руками, с теми же функциями и размерами. Такой профиль стоит дорого и используется для создания фигурных конструкций.
  • Направляющий из металла UD или ПН. Опыт показал, что оптимален для гипсокартона UD-27 (ПН27), размеры сечения которого 28 на 27 мм. Как раз, чтобы в него входил CD-60. Длина стандартной рейки – 3 м.
Виды профиля
  • Несущий или стоечный металлический профиль для стен, арок и перегородок CW. Его еще маркируют ПС. Используется редко из-за недостаточной жесткости. Для ГКЛ рекомендуется CW-50 с размерами сечения – 50 на 50 мм. Есть аналогичные элементы с большим сечением – CW-75, CW-100 (50 на 75 мм и 50 на 100 мм соответственно).
  • Направляющий UW (или ПН) используется совместно с CW. Наиболее подходящий для работы с ГКЛ – UW-50. Применяется для формирования внешних углов. Размер сечения – 50 на 40 мм. Детали с размерами побольше – UW-75, UW-100 – используются для сборки каркасов с CW-75, CW-100.

Толщина металла, из которого сделан профиль, различна, но оптимальная – 0,55 – 0,6 мм.

👷‍♂️ Не менее важная информация по теме: Монтаж каркаса из металлического профиля на стену

Дополнительные элементы каркаса

На рынке представлено множество элементов, упрощающих сборку и увеличивающих прочность каркасов. Из числа стандартных чаще используются следующие:

  • Подвесы. Различают прямой и анкерный. Прямой подвес для несущего профиля представляет собой перфорированную ленту из металла длиной от 7,5 до 30 см, которую перед установкой сгибают буквой П. Самая ходовая длина – 12,5 см. Подвес крепится к несущей поверхности дюбелем и рассчитан на нагрузку до 40 кг.

Анкерный или пружинный подвес с тягой применяется, если длины прямого не хватает. Длина тяги-спицы составляет от 25 до 100 см. Рассчитан такой подвес на 25 кг нагрузки. Его еще называют быстроподвесом – он упрощает установку потолка в горизонтальной плоскости.

  • Соединители несущих профилей – продольные, крестообразные, двухуровневые и угловые. Продольный используется для увеличения длины несущего профиля. Крестообразный или одноуровневый называют «крабом».

👷‍♂️ Не менее важная информация по теме: Металлическая перемычка

Виды соединителей для ГКЛ

Он используется для крепления реек из металла одного уровня крест-накрест. Способен выдержать до 20 кг веса на кв. метр поверхности на одних защелках без фиксации саморезами. Двухуровневый предназначен для связки несущих профилей различных уровней.

Установка металлического каркаса немыслима без крепежа. Наиболее часто применяются следующие виды:

  • Дюбели. Для сборки применяют пластиковые дюбели размерами 6 на 40 мм и 6 на 60 мм. В основном используются последние – с их помощью крепятся направляющие. Первыми крепят каркас второго уровня.
  • Саморезы. Для соединения элементов каркаса между собой используют сверлящие (с головкой типа буравчик – LB) или прокалывающие (с острой головкой – LN) саморезы, длиной от 9 до 16 мм и диаметром 3,5 мм. Но лучше применять универсальные с пресс-шайбой и острой головкой или тексы с размером 9,5 на 3,5 мм. Листы гипсокартона прикручивают саморезами по металлу TN25 длиной 25 мм и диаметром 3,5 мм с частой резьбой. Если слоев гипса несколько, берут саморезы длиной 35 мм.

Для фиксации анкерных подвесов к потолку вместо дюбеля выбирают и анкер-клин.

Принцип сборки

Перед сборкой определяют размеры обшиваемых поверхностей. Если выполняется капитальный ремонт, то монтировать каркас начинают на потолке, а потом на стенах. Работа начинается с разметки.

Разметку потолка начинают с самого низкого его угла, а стен – с заваленной внутрь комнаты или с откосов окон. Также выполняют расчет. Профиль крепится с шагом, кратным размеру листа ГКЛ, 60 или 40 см.

Виды крепежа для гипсокартона

Каждую стену доводят до полной готовности (с обшивкой) и после этого приступают к следующей. При монтаже учитывают установку звуко- и теплоизоляции, светильников и прокладку коммуникаций. Обычно между каркасом и несущей поверхностью оставляют 10 см.

Под направляющие подкладывают уплотнительную ленту.

Установка «клопов» сопровождается промазыванием герметиком, чтобы не было скрипа при усадке здания. Профиль лучше резать болгаркой. Уровень используют лазерный или двухметровый строительный – они более точные. Вместо арочных каркасных элементов используют и обычный ГКЛ. Для этого его нарезают кусками и надрезают боковинки с шагом 5 см – так он гнется руками.

Читайте также: Размеры стеновых сэндвич-панелей — их технические характеристики, область применения

Технология сборки металлического каркаса потолка

Установка начинается с нанесения линий положения направляющего профиля. Сделать это удобнее при помощи лазерного уровня. Учитывается кривизна потолка, толщина профиля, листа ГКЛ и изоляции. Лини наносят по всему периметру комнаты.

Следующий этап – нарезка и установка направляющих. Крепят их дюбель-гвоздями с шагом 50 см. Далее размечают на потолке точки крепления прямых подвесов – несущего профиля. Расстояние от стены до первого – 20 см. Остальные ставят с шагом 40-60 мм, но не менее одного метра.

Затем готовят несущий профиль. При необходимости его удлиняют с помощью продольного соединителя.

Несущие устанавливаются в следующем порядке: первый ставится в 10 см от стены, второй от него через 40 см, а все остальные с шагом 50 см. Если планируется вешать тяжелые люстры, то шаг снижают на 5 см. На этом этапе важно убедиться, чтобы светильники не попадали на каркас. После проверки на плоскостность подвесы прикручивают к профилям.

Каркас потолка из ГКЛ

Перемычки (несущие в поперченном направлении) ставят реже. Соединяют «крабами». Фактическое положение несущего профиля отмечают на стенах, чтобы не промахнуться при последующей установке листов гипсокартона.

Технология сборки металлического каркаса стены

Первым делом определяют заваленную сторону – с нее начинают разметку стены. По отмеченным линиям прокладывают и закрепляют направляющий профиль по всему периметру или только на потолке и полу. Крепят дюбелями.

Теперь приступают к монтажу несущих:

  • Их предварительно нарезают кусками на 1 см короче расстояния между направляющими – так легче вставлять. Первый желательно ставить в 10 см от края стены или в углу. Шаг установки – 40 или 60 см. Он зависит от требуемой жесткости.
  • Соединяют саморезами с пресс-шайбой.
  • Далее крепят подвесы к стене при помощи дюбелей.

Перед тем, как крепить подвесы к стойкам, протягивают несколько контрольных нитей – они позволяют выставить профиль в плоскости.

  • Когда все ровно, соединяют подвесы и профили.
  • В углу профиль крепят к стене уголком, сделанным из куска профиля. Его надрезают по бортику, сгибают под 90 градусов, одним концом крепят к стене, а другим прикручивают к несущему профилю саморезами. Такое устройство обеспечивает более прочное соединение, чем обычными подвесами.

Можно это сделать по-другому: прикрепить на всю длину комнаты рейку профиля поперек, а затем прикрутить подвесы к профилю. Это позволит удержать несущий профиль от прокручивания при соединении с подвесами. Сначала крепят центральные подвесы, смещаясь к краям. Но такой способ требует наличия подвесов с дополнительными отверстиями в ушках.

Каркас стены из ГКЛ

Если высота стен больше длины ГКЛ, то требуется установка поперечин в местах соединения листов. Делают их из несущего профиля, крепят без специальных соединителей. Достаточно спилить с концов бортики, вставить в направляющие и закрепить саморезами с пресс-шайбой. Учитывают, что листы устанавливают в шахматном порядке, поэтому перемычки ставятся сверху или снизу по ширине листа.

Технология сборки металлического каркаса перегородки

На стенах, потолке и полу выполняют разметку под направляющие с учетом ширины перегородки. Далее нарезают или удлиняют профиль до требуемых размеров и приступают к его монтажу. Крепление осуществляется дюбелями. Шаг – 60 см.

На видео представлен процесс сборки каркаса перегородки по системе Кнауф:

После установки направляющих приступают к монтажу вертикальных стоек из несущего профиля. Его также устанавливают с шагом 40 или 60 см в зависимости от требуемой жесткости конструкции. Соединяют с несущим профилем стойки саморезами с каждой стороны в четырех местах или просекателем.

Поперечины из несущего профиля монтируют с таким же шагом. Несущие соединяют при помощи вырезов бортика на поперечинах. Крепят саморезами.

Важно учитывать наличие проводки и коммуникаций. Под них делают специальные крепежи. Также внимание уделяется дверным проемам и нишам, если они планируются. Для большей прочности между стенами перегородки устанавливают перемычки, которые выполняют из кусков профиля.

Если выбран рифленый ПС, его не закрепляют просекателем. За счет рифленой поверхности они надежно стоят. Это экономит время монтажа.

Монтаж каркаса из металлического профиля на стену 👉 этапы работ

Не так давно строители крепили листы гипсокартона на обыкновенные бруски из дерева, но как показала практика, этот способ установки оказался не очень надежен. К тому же проводить сборку, соединения и монтаж такой конструкции было проблематично.

Современные каркасы из металлического профиля намного прочнее и надежнее своих предшественников из дерева, они более долговечны и просты в сборке. К тому же к ним выпускаются специальные комплектующие, что опять-таки облегчает работу.

Выполнить самостоятельный монтаж каркаса на стену, потолок или изготовить конструкцию для крыши не так сложно, как кажется на первый взгляд и по силам каждому. Для этого внимательно изучают предлагаемые материалы и прислушиваются к мнению специалистов. Таким образом, можно отремонтировать жилье и сэкономить конкретную сумму денег.

Монтаж гипсокартона на деревянные бруски

Содержание статьи

  • Необходимые для монтажа каркаса на стену материалы
  • Алгоритм монтажа каркаса на стену
  • Особенности конструкции потолочного каркаса
  • Металлическая каркасная конструкция из профиля для крыши
  • Каркасная конструкция стены из оцинкованного профиля

Необходимые для монтажа каркаса на стену материалы

Чтобы изготовить прочную и долговечную конструкцию, предварительно изучают предлагаемые современным рынком элементы сборки металлического каркаса. Они состоят из различных видов профилей и крепежных изделий.

Таблица элементов, необходимых для сборки и монтажа каркаса металлического типа:

НаименованиеОпределениеКомментарии
Профиль UDнаправляющийслужит для определения плоскости конструкции
Профиль CDнесущий, держит вес изготовленной конструкциик нему прикрепляются гипсокартонные листы
Соединитель-CDпрямойиспользуется для увеличения длины изделия
Соединитель-CDкрестообразный («краб»)необходим для увеличения прочности изделия
Соединитель-CDдвухуровневыйсоединяет верхний и нижний несущие уровни
Кронштейнп-образныйкрепит CD- профиль к стене
Тексыдиаметр 3,5мм и длина 9,5ммсаморез по металлу (соединяет профиля друг с другом)
Саморез по металлудлина 25 мм и диаметр 3,5ммс их помощью крепится гипсокартон
Дюбелидиаметр 6 ммсоединяют каркас со стеной

Примечания:

Несущий и направляющий профили изготавливаются из оцинкованной стали и имеют следующие размеры: толщина 0,4 мм, длина 3 м или 4 м, ширина варьируется в диапазоне от 50 мм до 100 мм. Такие параметры профиля обусловлены квадратурой современных помещений. Сейчас редко встречаются потолки высотой больше 3 или 4 метров, длина прямых элементов для каркаса стены нечасто превышает четыре метра.

Крепежные материалы для сборки каркаса

Алгоритм монтажа каркаса на стену

  1. Перед тем, как отправляться в магазин за строительными изделиями, замеряют поверхности, на которые будут монтироваться конструкции. Это позволит правильно рассчитать необходимое количество нужных материалов.
  2. Перед началом монтажа каркаса из профиля рекомендуется выполнить весь комплекс электромонтажных работ.
  3. Металлическая конструкция располагается на некотором расстоянии от базовой плоскости для того, чтобы использовать получившийся зазор для утепления стены и повышения звукоизоляции помещения. Расстояние от стены до профиля применяется для размещения вспомогательных коммуникаций. Рекомендуется оставлять зазор в размере 100 миллиметров.
  4. Расстояние от одного ud-профиля до другого составляет не более 1 метра, распространенный шаг крепления составляет 0,6 метра. Каждая деталь металлического каркаса закрепляется, по крайней мере, в трех точках.
  5. Расстояние между cd-профилями рекомендуется соблюдать не более 0,6 метра, в идеале 0,4 м.
  6. Места соединений профилей требуют дополнительной обработки герметиком для того, чтобы избежать неприятного скрипа, который неизбежно возникает при малейшей деформации стены вследствие усадки здания.
  7. Вертикальный профиль крепится в следующем порядке: в первую очередь, он прикрепляется к полу, затем на стены и потом монтируется на потолок. На стены эти металлические изделия фиксируются при помощи п-образных кронштейнов.
Монтаж каркаса на стену

Особенности конструкции потолочного каркаса

При изготовлении каркасного изделия не забывают пользоваться уровнем.

Для выравнивания несущего профиля используется натянутая нить, а для направляющего – гидравлический уровень.

Помимо приведенного выше списка используемых при монтаже материалов, для потолочной конструкции понадобится быстроподвес. Этот элемент представляет собой изделие из двух составляющих – петли со спицей и пружины, которая комплектуется специальным зажимом и легко скользит по спице. С помощью быстроподвеса выравнивается каркас по горизонтальному уровню.

  1. Перед тем, как начать монтаж потолочной конструкции, определяются, какое освещение будет в помещении. Если предусматривается использование точечных светильников, то необходимо знать их высоту, так как от этого параметра напрямую зависит, на какое расстояние от базовой плоскости будет опускаться новый потолок.
  2. Монтируемый на потолок каркас – это сетка из несущих и направляющих элементов, в которой перемычки устанавливаются с шагом крепления 2,5 метра, а профильные изделия на расстоянии 0,4 метра. Для перемычек используются «крабы». При этом cd-профиль крепится к стене с помощью ud-профиля, а на потолок монтируется с использованием быстроподвесов.
Металлический каркас под гипсокартон

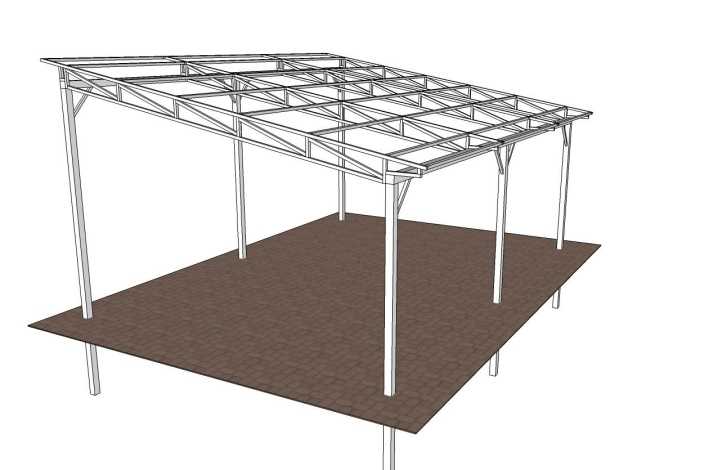

Металлическая каркасная конструкция из профиля для крыши

Если каркасы из оцинкованной стали уже повсеместно используются при ремонтных работах в квартирах, то применение этого материала при возведении крыши еще не получило столь широкого применения.

Для выполнения поставленной задачи потребуются следующие материалы: профили толщиной от 0,7 миллиметров до 2,0 миллиметров с различными сечениями (П, С,Ω и Z), кровельные саморезы или клепки из оцинкованной стали, уровень, рулетка, отвес.

👷‍♂️ Не менее важная информация по теме: Устройство каркаса из металлического профиля

Этапы:

  1. Для качественного изготовления каркаса крыши из профиля на начальной стадии чертится вручную или с помощью специальной компьютерной программы чертеж будущей крыши.
  2. Выбираются нужные виды профиля. Для стропил используются элементы с П-образным сечением, для изготовления фермы применяются «П», «С» либо «Z», а для обрешетки соответственно «Ω».
  3. Начинается монтаж с того, что выставляются фермы и стропила. Они крепятся к стене с помощью анкерных болтов. Затем их временно закрепляют по вертикальной направляющей.
  4. По горизонтальной направляющей устанавливается профильный элемент для обрешетки изготавливаемой крыши.
  5. Далее на обрешетку крыши крепится кровельный материал.
Обрешетка крыши

Каркасная конструкция стены из оцинкованного профиля

Изготовление и монтаж каркаса стены – этапы:

  1. Разметка будущей стены.
  2. К стене,  потолочной плоскости и полу монтируются um-профили.
  3. Между ними в вертикальной плоскости размещаются cw-элементы, которые выставляют на расстоянии 0,4м.
  4. Если в перегородке планируется установка двери, то в элементы, образующие периметр будущей стены устанавливают брус, выполненный из дерева.

Если все делать правильно, то можно убедиться, что использование профиля ускоряет проведение монтажных работ и неважно, что облицовывать – потолок или стены.

Монтаж каркаса под гипсокартон

Сборка каркаса из металлопрофиля под гипсокартон – сама по себе работа не такая сложная. Справиться сможет почти каждый, но существуют некоторые особенности, которые обязательно нужно учитывать. А также правильно осуществлять этапы монтажа.

Из гипсокартонных листов можно соорудить любую конструкцию, зная, как сделать основу. Самые распространенные типы:

  1. Стены и потолки. Конструкция выравнивает все неровности, образовавшиеся в процессе возведения.
  2. Перегородки в помещении. В них делают дверные и оконные проемы, а так же дополнительные элементы декора.
  3. Короба, благодаря которым можно скрыть проведенные по помещению коммуникации.
  4. Ниши, полки, шкафы и декоративные камины.
Рассмотрим пример

Прежде, чем начать монтаж, необходимо уделить внимание выбору необходимых материалов, особенно при выборе деталей обрешетки. Выделяют следующие виды профиля, которые позволяют создать каркас для стен из гипсокартона:

Направляющий (ПН). Данный элемент предназначен для создания конструкции, которая будет служить для закрепления стоечного профиля. Именно от закрепления этого вида профиля и будет зависеть то, как будет выглядеть поверхность в дальнейшем.
Стоечный (ПС). Применяется для создания обрешетки или других перегородок. Ему можно придавать различные криволинейные варианты.
Отдельное место занимают детали для потолочных конструкций: профиль потолочный (ПП), профиль направляющий потолочный (ПНП). В качестве дополнительных элементов при сборке каркаса облицовок используют: прямой подвес 60×27, удлинитель профилей ПП и еще много разных комплектующих.


Естественно, что сборка металлического каркаса под гипсокартон просто невозможно без использования специальных инструментов. Но не стоит переживать, все необходимое найдется почти у каждого домашнего мастера.

  1. Ножовка с пилками по металлу или ножницы для резки оцинковки.
  2. Отвес и уровень (или более современные электронные устройства). Только использование этих приспособлений позволяет создать ровный каркас из металлопрофиля.
  3. Линейка, рулетка и карандаш (маркер).
  4. Дрели или перфоратор для создания отверстий в стенах. Их выбор зависит от материала поверхности. А также не забывают про сверла или буры.
  5. Набор отверток, а лучше шуруповерт.
  6. Просекатель для профиля.

Приступаем к работе

Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Разметку начинают с пола и переносят данные на потолок.

Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля 50-55 см.
Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.

Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют ПС. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам. Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.


Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом). Уделяют внимание их креплению.
Ножницами по металлу разрезают концы профиля по ребрам.
Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Также создаются перегородки для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

Следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
Монтаж начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.

Далее устанавливают вертикальные стойки. Их скрепляют между собой горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Все элементы конструкции надежно скручивают саморезами по металлу.

Гипсокартон крепят к каркасу вертикально. Обычно стараются использовать материал без стыков по вертикали. При большой высоте помещений, где это невозможно, собирают обшивку из нескольких листов. Монтаж листов проверяют по уровню, они должны устанавливаться вертикально. Шаг крепления саморезов к стойкам — не менее 30 мм.

Надеемся, наш урок был вам полезен! В любом случае, любая тема раскрытая в каком-либо объеме всегда будет неполна. Ведь основная ценность любого нового дела или работы – в навыке и опыте, который, как говорят “не пропьешь” 🙂

Каркас для гипсокартона: особенности и нюансы монтажа

Содержание:
Каркас для гипсокартона: материалы и общие принципы сборки
Как изготовить каркас для потолочной конструкции: особенности технологии
Обшивка стен гипсокартоном: конструкция металлического каркаса
Как сделать каркас для гипсокартонных перегородок: нюансы монтажа
Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для обшивки стен, потолков и прочих декоративных изделий представляет собой достаточно сложную конструкцию, от которой в буквальном смысле слова зависит все – и внешний вид готового изделия, и его надежность, и, как результат, долговечность. Именно по этой причине изготовление каркаса должно проводиться в соответствии с некоторыми требованиями, которые и позволят готовому изделию служить верой и правдой долгие годы. Согласно каким принципам изготавливается каркас для гипсокартона из металлических профилей? Какой материал для этого нужен? Как гарантировать его надежность? На эти и многие другие вопросы мы постараемся ответить в текущей статье, в которой вместе с сайтом stroisovety.org приоткроем завесу тайны, которую не разглашает большинство мастеров-гипсокартонщиков.

Если вы задались целью научиться монтировать каркас из профиля для гипсокартона, то следует понимать одну важную вещь – каркас каркасу рознь. Преследуя ту или иную цель, нужно быть готовым к тому, что каждый вид изделия собирается по-разному. Единственное, что есть общего между каркасами различных конструкций, это принцип сборки, который мы и рассмотрим в первую очередь.

Каркас для гипсокартона фото

Каркас для гипсокартона: материалы и общие принципы сборки

Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.

  • Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
  • Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.

Профили ud и cd для монтажа каркаса фото

  • Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
  • Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется «краб») и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
  • П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.

П-образный кронштейн для крепления несущих профилей фото

  • Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.

Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:

  • тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
  • саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
  • дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.

Крепежные изделия для монтажа каркаса фото

Как изготовить каркас для потолочной конструкции: особенности технологии

Каркас для гипсокартона на потолок представляет собой сетку, состоящую из несущих профилей cd, закрепленную к стенам посредством направляющих ud и к потолку с помощью П-образных кронштейнов или быстроподвесов. Что касается самой сетки, то в одном направлении профили монтируются с шагом 400мм, а в другом устанавливаются перемычки через каждые 2,5м. Для установки перемычек (которые необходимы при соединении отдельных листов между собой) применяется крабовый cd-соединитель.

Теперь о креплении каркаса к существующим перекрытиям – подвесы или П-образные кронштейны монтируются с шагом 500мм под каждый установленный несущий профиль.

Изготавливая каркас для гипсокартона своими руками, в обязательном порядке необходимо пользоваться уровнем – направляющие профили монтируются с использованием гидравлического или лазерного уровня, а несущие устанавливаются по туго натянутой нити.

Как сделать каркас под гипсокартон своими руками фото

Обшивка стен гипсокартоном: конструкция металлического каркаса

В отличие от потолочного каркаса, основание для обшивки стен изготавливается с меньшими требованиями. Здесь вертикальные несущие профили монтируются с шагом 600мм по центрам – два из них должны располагаться по краям листа гипсокартона и один посередине.

Металлический каркас для гипсокартона фото

Формирование плоскости будущей стены происходит следующим способом. Сначала направляющий профиль устанавливается на пол, потом, используя длинный или лазерный уровень, на стены и только после этого на потолок. К стенам несущие профили фиксируются П-образными кронштейнами, установленными под каждый из них с шагом 600мм.

Обшивка стен гипсокартоном фото

Как сделать каркас для гипсокартонных перегородок: нюансы монтажа

Особенность каркаса под гипсокартонную перегородку заключается в том, что несущие профили не крепятся ни к одной из стен – они просто «расклиниваются» между потолком и полом. Как и в случае с каркасом для стен или потолка, периметр (плоскость) перегородки формируется из направляющих профилей uw – они крепятся непосредственно к стенам, полу и потолку. После этого в полученный периметр устанавливаются вертикальные несущие профили cw с шагом 400мм. Следует понимать, что редко установленные стойки каркаса – это заведомо хлипкая и ненадежная перегородка.

В процессе изготовления такого каркаса отдельное внимание необходимо уделить дверному проему, если, конечно, такой имеется в перегородке. В профили, располагающиеся по периметру проема, необходимо вставить деревянный брус, который позволит надежно закрепить дверь любого веса.

Как сделать каркас для гипсокартонных перегородок фото

Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для декоративной ниши или арки можно назвать одним из самых сложных изделий – чтобы его соорудить, понадобится напрячь все свое воображение и накопленные знания. Монтаж объемного каркаса выполняется согласно принципам изготовления коробов. Здесь следует учитывать следующие нюансы.

  • Во-первых, все углы (даже изогнутые) собираются из скрученных воедино двух направляющих профилей. При необходимости они надрезаются для закругления угла. Угловой профиль как бы расклинивается перемычками между двумя прилегающими друг к другу стенами.
  • Во-вторых, это прорези. Они формируются из двух вертикально стоящих направляющих (ud), скрепленных между собой перемычками, которые ограничивают вырез по горизонтали. Если сделать наоборот, то конструкция будет ослабленной.
  • В-третьих, это полки. Здесь сложного ничего нет – периметр полки набирается из ud, после чего усиливается несущими профилями.

Устройство каркаса под гипсокартон фото

Ну и в завершение этой темы скажу лишь одно – чтобы собрать объемный каркас для гипсокартона, следует комбинировать все способы, описанные выше. Одна часть может собираться по принципу установки потолка, другая, как гипсокартонные перегородки, третья, как стены, ну а для монтажа четвертой может понадобиться комбинированный вариант. В общем, подключайте весь свой технический разум и конструируйте – единых стандартов здесь нет. Главное, чтобы каркас был жестким и легко выдерживал возлагаемые на него нагрузки.

Автор статьи Александр Куликов

Каркас для гипсокартона на стену своими руками: процесс монтажа


Овладев приёмами процедуры, как сделать каркас для гипсокартона на стену своими руками, существует вероятность самостоятельного его возведения. Конструкция поможет решить многие проблемы, такие как маскировка изъянов, воплощение отдельной дизайнерской мысли и другие.

Пример схемы каркаса под гипсокартон

Вернуться к оглавлению

Полное содержание материала

  • 1 Выбор профиля
    • 1.1 Плюсы и минусы каркаса из профиля
    • 1.2 Систематизация профиля
    • 1.3 Особенности деревянного каркаса
  • 2 Необходимые приспособления для возведения каркаса
    • 2.1 Инструменты
  • 3 Сборка каркаса для перегородки
    • 3. 1 Каркас для арки
  • 4 Усиленный каркас
  • 5 Установка шумоизоляции
  • 6 Каркас для короба
  • 7 Каркас для ниши
  • 8 Сборка каркаса для потолка
  • 9 Установка деревянного каркаса под гипсокартон
    • 9.1 Сборка деревянного каркаса
    • 9.2 Деревянный каркас для стен
  • 10 Фото подборка собранных каркасов под гипсокартон на стене

Выбор профиля

Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

  1. Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
  2. Длительный срок службы, вплоть до нескольких десятилетий.
  3. Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

Систематизация профиля

Наименование профиляМарка на

англ.

Обозначение

на русском

Величина ммХарактеристикаЦена
ПотолочныйCDПП60×27Форма сечения в виде буквы П

Применяются как основополагающие части

каркаса для потолка и стен.

от 95 р.
СтоечныйUDПС50×50;

75х50;

100х50

П-образная форма торца, используется для

оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.

от 150 р.
НаправляющийUWПН50х40;

75х40;

100х40

Разрез П-образной формы. На эти профили крепятся

прочие элементы каркаса.

от 60 р.
Потолочный направляющийCWПНП28х27Применяется для скрепления потолочных профилейот 65

р.

УгловойПУ20х20

25х25

30х30

35х35

Уголки с перфорацией, укрепляют и

выравнивают стыки у стен.

от 26 р.
Модифици

рованный

UA50x40x2

75x40x2

100x40x2

150x40x2

Вариант CW- профиля, жёсткий,

имеет толстые стены.

от 110 р.
МаячковыйПМ6×22Служит для выравнивания плоскости,

создания откосов.

от 18 р.
Арочный(наружный и внутренний)CDПА60х27Применяется для изготовления конструкций с

изгибами определённого радиуса

от 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Соединяют части каркаса посредством анкерных подвесов, крабов, муфт, саморезов по металлу, дюбель-шурупов.

Особенности деревянного каркаса

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

Достоинства:

  • из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
  • использовать подобные каркасы стоит только в сухих помещениях.

Недостатками являются:

  • материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
  • древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
  • срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
  • без специальной обработки древесины не обойтись, но это только делает материал дороже.

Вернуться к оглавлению

Необходимые приспособления для возведения каркаса

Прежде чем собрать каркас своими руками, подготавливают средства и материалы для его производства.

Чтобы изготовить простую межкомнатную перегородку, имеющую толщину до 10 см, понадобится;

  1. Наличие профилей UW и CD. Если происходит прокладывание коммуникаций, то подойдут виды UD и CD, на стенах должны находиться закреплённые с определённым шагом параллельные направляющие.
  2. Из крепёжных элементов потребуются прямые подвесы и шурупчики под названием «блоха», имеющие наконечник-сверло, а также дюбели из пластика и ударные саморезы.
  3. Для обшивки готового каркаса понадобятся гипсокартонные листы: серые или зелёные, толщиной 12,5 мм и на краях располагающие обширными срезанными фасками. Листы второго цвета – влагостойкие, пригодные для помещений, где наблюдается повышенная влажность.
  4. Чтобы усилить проём двери гипсокартоном в каркасе потребуется профиль вида AU, а также подойдёт брус из дерева.
Материалы для каркаса

Инструменты

Для сборки каркаса из профиля для гипсокартона нужно будет пользоваться следующими инструментами:

  • уровнем;
  • рулеткой;
  • правилом;
  • шнуром;
  • отвесом;
  • ножницами по металлу;
  • перфоратором;
  • дрелью с реверсом или шуруповертом.
Инструменты для каркаса

Вернуться к оглавлению

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели. Обращают внимание на некоторые факты:

  • В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
  • Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
  • Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
  • Потом закрепляют стойки CW профиля у краёв направляющих;
  • Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

Для усиления дверных и оконных проёмов размещают бруски в стойки и фиксируют их саморезами. При этом брус должен быть такого же сечения, что и ширина профиля. Дерево вообще возможно заменить металлическим элементом AU.

  • Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
  • При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
  • Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.
Пример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

  • Каркас монтируют, отступая в глубину 15 см.
  • Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
  • Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.

Вернуться к оглавлению

Усиленный каркас

Подбирая стоечный профиль к различным видам стен, применяют индивидуальный подход. Лучше всего сооружать усиленный или двойной каркас, используя узкий CW профиль, у которого спинка 50 мм, чем брать широкий для одинарного. Прикрепляют его дюбелями, для каждого материала применяют специальное крепление.

Усиленный каркас из профиля

Предварительно нужно обозначить две параллельные черты для закрепления пары направляющего профиля в области пола и потолка. Разметку тщательно проверяют, также как и при монтировании одинарной модели.

Вернуться к оглавлению

Установка шумоизоляции

Шумоизоляцию гипсокартона при возведении каркаса легко осуществить своими руками.Этапы установки следующие:

  1. Стартовый профиль укрепляется саморезами на полу и потолке. После создания несущих конструкций, между ними прокладывают полоски эластичного материала, такого как «Вибростек» или его аналогов.Используются также подвесы «Вибростек-КС».
  2. Для достижения лучшего эффекта шумоизоляции места вертикальных креплений обрабатывают силиконовым герметиком.
  3. После полного изготовления каркаса одну его сторону лучше обшить гипсокартоном, чтобы при заполнении звукоизоляцией материал не выпадал.
  4. Шумопоглощающий материал следует укладывать без оставления пустоты, поверх него можно установить мембрану звукопоглощения или использовать ленту с порами также «Вибростек».
  5. В целях лучшей звукоизоляции листы гипсокартона крепят в два слоя со смещением швов на 20 см. Их тщательно обрабатывают герметиком или армированной лентой.
Установка рулона шумоизоляции в каркас

Вернуться к оглавлению

Каркас для короба

Короб из гипсокартона изготавливают, чтобы скрыть газовые и другие трубы, канализацию, стояки, не вписывающиеся в дизайн. Обязательным элементом является каркас – из дерева или металла.

Прежде всего, выполняется разметка, здесь учитывают толщину материала.Непременным условием станет точность, для этого используют лазерный уровень.

Этапы установки:

  • по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
  • на потолке также монтируются направляющие UW с углом в 90 ͦ к вертикальным профилям;
  • там, где они пересекаются, крепится ещё вертикальный профиль;
  • затем устанавливаются перемычки на расстоянии 40 см для обеспечения жёсткости конструкции. Дальше можно выполнять обшивку гипсокартоном.

Вернуться к оглавлению

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

  1. Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу.
  2. После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
  3. С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
  4. При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

Вернуться к оглавлению

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

  1. Проводится разметка с помощью подвеса или лазера.
  2. По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
  3. Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
  4. Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
  5. Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.

Вернуться к оглавлению

Установка деревянного каркаса под гипсокартон

Когда принято решение соорудить данную модель, запасаются:

  • ножовкой для гипсокартона;
  • дрелью;
  • металлическими уголками;
  • саморезами по дереву;
  • строительным уровнем;
  • монтажными дюбелями;
  • шуруповёртом.
Материалы для деревянного каркаса

Сборка деревянного каркаса

Этапы сборки:

  1. Эта конструкция также требует создания чертежа с руководством по указанию величин и точек нахождения проёмов.
  2. Вначале создания дюбелями и саморезами укрепляются бруски верхней и нижней части.
  3. Далее, фиксируются вертикальные распорки, которые размещаются под контролем уровня.
  4. Следующим этапом происходит закрепление поддерживающих горизонтальных реек с сечением 30х50, между стойками из дерева.
  5. Одна из сторон обшивается ГКЛ, внутрь каркаса помещается утеплитель под гипсокартон и все необходимые сооружения, затем идёт обшивка второго края.

Деревянный каркас для стен

Эта модель будет целесообразна в помещениях с высотой стен больше 3 м, имеющих плохую штукатурку или неровности.

Этапы сборки:

  1. Размечается плоскость, и выявляются области с изъянами.
  2. Сооружается обрешётка под гипсокартон, начинающаяся с закрепления на полу бруса, расположенного горизонтально.
  3. Далее, прикрепляют вертикальные рейки с отступом 10 мм от края и шагом в 60 см.
  4. Проверив их уровнем, на потолок фиксируется горизонтально другой брус, к которому идёт прикрепление концов стоек. При неровностях на полу, под брус подкладывается рейка, кусочки ДСП.
  5. Там, где расположены окна и двери, находящиеся вертикально стойки сдвигаются на определённую длину. Этим будут исключены вырезания в гипсокартоне.

Второй способ сборки подобного каркаса – создание его на участке пола. Измеряют размеры стены, соответственно её величинам собирают раму из горизонтальных и вертикальных брусьев. Фиксируют перекладины и рейки на расстоянии 60 см, конструкция закрепляется на стену, её заполняют изоляцией, обшивают ГКЛ.

Собирая каркас для гипсокартона, нужно не забывать, что подобная конструкция уменьшает габариты помещения. Особо этот факт относится к небольшим комнатам. Но всё равно выбор остаётся за владельцами жилья.

Вернуться к оглавлению

Фото подборка собранных каркасов под гипсокартон на стене

Профили и фасады металлических каркасов производства JR Metal Frames







Щелкните одно из изображений ниже, чтобы просмотреть документ в формате PDF.




Раздельная рама из 2 частей 3-х сторонняя сварная рама Верхняя арочная рама Верхний ригель арки BL Высота 1


БЛ Фасады 2 Одолжил Lite Профиль рамы с открывающейся коробкой Центральная глазурь Коммуникационная рамка


Угловая стойка Двойная выходная рама Каркас из гипсокартона Равнополочный шпунт Рама шахты лифта для инвалидов KD Регулируемая настенная рама
Регулируемая настенная рама KD Большая настенная KD заимствовал Lite KD Заимствованная облегченная установка Английский Установка KD
Английский
Установка KD
Испанский
Рама с прорезями

Трехсторонняя рама со свинцовой футеровкой Каркасный профиль Профиль импоста Рамка для гвоздезабивателя Рамка без возврата Смещенная поверхность

Дверная рама кармана Радиусная верхняя рама Показать Сегментированная рама Сегментированная изогнутая рама Серия теней

Боковой каркас Рамка с одним шпунтом Раздельное заимствование Lite Профиль терморазрыва Транцевая рама Неравнополочный шпунт

Черные металлические рамки для фотографий с плоским верхом

Вид: Углы | Профили

Стр. 0003

DesignerFrames By MailNielsen Молдинг

Углы | Профили

Металлические рамы Nielsen и Designer различных цветов и профилей. Выберите цвет для обрамления своих спортивных памятных вещей, оттенок земли для пейзажа или цвет металлик для фотографий и постеров. От узкого профиля до ширины 1,5 дюйма можно выбрать минималистский вид и стать центром внимания на стене.

Custom Metal Elegant 5/8-inch Flat Top Brite Black Picture Frame | Артикул: 67-26 1,58

за пару дюймов

Custom Metal Modern 1-inch Flat Top Brite Black Picture Frame | Артикул: 68-26 2,18

на пару дюймов

Custom Metal Extra Wide Modern 1-1 / 2 Inch Flat Top Brite Black Picture Frame | Артикул: 69-26 3,00

за пару дюймов

Custom Metal Original Classic Profile Brite Black Picture Frame | Артикул: 84-26 0,99

на пару дюймов

изготовленная на заказ металлическая оригинальная классическая рамка с классическим профилем Raven Black Picture Frame | Артикул: 84-30 0,91

на пару дюймов

Изготовленная на заказ металлическая рамка стандартного профиля Nielsen Florentine Black Picture Frame | Артикул: N11-156 1,18

за пару дюймов

Металлическая рамка стандартного профиля Nielsen на заказ, матовая черная фоторамка | Артикул: N11-21 1,05

на пару дюймов

Изготовленная на заказ металлическая рамка стандартного профиля Nielsen, черная фоторамка | Артикул: N11-50 0,90

на пару дюймов

изготовленное на заказ металлическое современное 7/16-дюймовое лицо с черной анодированной фоторамкой | Артикул: N117-20 1,31

на пару дюймов

изготовленное на заказ металлическое современное 7/16-дюймовое лицо с матовой черной фоторамкой | Артикул: N117-21 1,31

на пару дюймов

Custom Metal Modern 7/16-inch Face With Reveal Black Picture Frame | Артикул: N117-50 1,17

за пару дюймов

изготовленный на заказ металлический современный 7/16-дюймовый циферблат с открытой кованой бочкой, черная фоторамка | Артикул: N117A-602 1,05

на пару дюймов

Custom Metal Extra Deep Neilsen Стандартный профиль Матовая черная фоторамка | Артикул: N12-21 1,20

на пару дюймов

Изготовленная на заказ металлическая стандартная рамка глубины холста Анодная черная фоторамка | Артикул: N22-20 1,16

на пару дюймов

Изготовленная на заказ металлическая стандартная рамка глубины холста матовая черная фоторамка | Артикул: N22-21 1,16

на пару дюймов

Нет в наличии до 31 декабря

Железная кровать Sunset с металлической рамой

Железная кровать Sunset с металлической рамой – городской матрас перейти к содержанию

Найдите идеальный матрас, кровать или аксессуары

Оплатите свой путь

1361,00 долларов США 1701,00 долларов США Сэкономьте 20%

ИЛИ ЖЕ

Платите постепенно

Найдите в магазине

Попробуйте в магазине

Найти ближайший магазин

Уэсли Аллен

Кровать Sunset Iron с рамой из металлического профиля

1361,00 долларов США 1701,00 долларов США Вы экономите:20%

Размер:

Королева

  • Южная Флорида
  • Западная Флорида
  • Большой Баффало, Нью-Йорк
  • Большой Рочестер, Нью-Йорк

Почтовый индекс

Описание

Поддержите свой сон благодаря исключительно прочной конструкции и минималистичной привлекательности полной кровати Wesley Allen Sunset с каркасом из металлического профиля. Этот железный предмет мебели для спальни производит впечатление единственного в своем роде благодаря гладкому угловатому изголовью и изножью с железными опорами и распорками, обрамляя и переформировывая себя для мозаичного вида с отрицательным пространством. Предлагая универсальность и устойчивость, не имеющие себе равных в древесине и других материалах, толстостенная сталь и толстые боковые поручни обеспечивают превосходную поддержку матраса и остаются красивыми на долгие годы.

  • Ручная работа в США (Лос-Анджелес, Калифорния)
  • Включает изголовье, изножье и каркас из металлического профиля
  • Отделка: Цвет Silver Bisque
  • Размеры: Queen или King
  • Материал: сталь/железо
  • Уход: полировка никогда не требуется; периодическое протирание мягкой влажной тканью удалит поверхностную пыль. Кремы для кожи, лаки для волос и другие химические вещества могут содержать растворители, которые могут отрицательно повлиять на окрашенную поверхность.
  • Queen, King Высота изголовья: 56 дюймов В
  • Высота подножки: 28 дюймов
  • Высота 4 дюйма от пола до низа рамы из металлического профиля
  • Высота 9,5” от пола до верха рамы из металлического профиля
  • Высота 8,25” от пола до пружинного блока
  • Показан со стандартным 9-дюймовым основанием
  • Конструкция UniBody— тщательно сварена опытными мастерами. Декоративные отливки вручную заливаются непосредственно на свариваемое железо для исключительной прочности и красоты.
  • Запатентованные рамы Millennium™ — тщательно спроектированные и изготовленные с использованием стали высокой толщины, обеспечивающие устойчивость и поддержку матраса
  • Powerbond™ Finish — Покрытие порошковой краской опытными колористами перед обжигом в специальных печах при чрезвычайно высоких температурах для получения прочного и богатого покрытия
  • Доступен по специальному заказу в 36 вариантах отделки, наносимых вручную, для создания желаемого образа, настроения и тона.
  • Стандартный металлический каркас включает 3 металлические планки; рекомендуется коробчатая пружина.
  • Во все модели можно установить регулируемое основание кровати, сняв 3 центральные планки.
  • Матрас и пружинный блок продаются отдельно.
  • Доступно только в качестве изголовья
  • Разработан с использованием экологически безопасного производства, включая отсеки для отделки с нулевым уровнем выбросов и экологически безопасными.
  • Повысьте комфорт и поддержку сна с помощью нового матраса — ознакомьтесь с фирменным матрасом Sealy Golden Elegance Ethereal Cushion
  • Гарантия: Ограниченная пожизненная
Бесплатная местная доставка

и настройка

В City Mattress местная доставка и установка всегда бесплатны… и нет минимальной суммы покупки. Наши специалисты по доставке работают исключительно для City Mattress. Они бесплатно доставят и настроят вашу новую покупку. Если вы хотите убрать старое постельное белье, мы можем сделать это за символическую плату.

Хотите узнать, имеете ли вы право на бесплатную доставку? Нажмите здесь, чтобы проверить адрес доставки.

После завершения онлайн-покупки вам позвонят, чтобы запланировать удобную доставку.

Имеете ли вы право на бесплатную доставку по городу?

Введите свой почтовый индекс

Пожалуйста, введите 5-значный почтовый индекс

Вы не входите в нашу текущую местную зону бесплатной доставки. Мы по-прежнему можем доставить в ваше местоположение через одного из наших партнеров по доставке, но стоимость доставки и доставки будет взиматься с вашего заказа при оформлении заказа.

Вы имеете право на бесплатную доставку! Или зайдите в местный магазин City Mattress, чтобы лично увидеть продукт:

Финансируйте свою покупку

Варианты финансирования доступны для всех продуктов с одобренным кредитом. Приходите сегодня в местный магазин матрасов City и узнайте больше.

За последние 30 лет мы приобрели все наши постельные принадлежности у City Mattress, и ваши продукты и услуги неизменно превосходны. Спасибо!!! Ньютон Б. Грин II

Больше не показывать мне это

Клиенты также купили

Продукты часто покупаются вместе.

Подпишитесь на нашу рассылку

Для получения обновлений и последних продаж и рекламных акций.

Нижняя форма информационного бюллетеня

Подпишитесь на нашу рассылку новостей

Введите адрес электронной почты

Модальная форма поиска

Найдите идеальный матрас, кровать или аксессуары

МОДЕЛИ ДЛЯ РАМ КАРТИН > ЛИТЬЕ МЕТАЛЛА > МЕТАЛЛИЧЕСКИЕ ПРОФИЛИ FLAT TOP > 97 NIELSEN

Wholesale Picture Framing, Supplies, & ServicesWest Shore ®

HomeShopAboutProject GalleryFramer ResourcesContact

VIEW CART
0 itemsACCOUNT
LOGIN

custom gift boxes


PICTURE FRAME
MOULDINGS


MAT
BOARDS


СТЕКЛО И
ЗЕРКАЛА


ПРИНАДЛЕЖНОСТИ
И ИНСТРУМЕНТЫ


АРХИВНЫЙ
КАЧЕСТВО


ПЕНА
BOARD


SALES &
SPECIALS


PRO
SERVICES


CANVAS
PRINTING



PhotoframesReadymade FramesPicture Frame Mouldings

The Masters Collection

BlackPoly

Metal Moulding

Hardware and AccessoriesMetal Profiles – Flat Top

11 Нильсен12 Нильсен22 Нильсен33 Нильсен35 Нильсен93 Нильсен94 Нильсен95 Нильсен97 Нильсен99 Нильсен117 Нильсен Артхаус

Metal Profiles-Round Top

5 Nielsen15 Nielsen25 Nielsen58 Nielsen71 Nielsen75 NielsenM3 Designer

Metal Profiles-Specialty

13 Nielsen Canvas Floater14 Nielsen Canvas Floater21 Nielsen MP324 Nielsen Edge34 Nielsen37 Nielsen Proline58 Designer65 Nielsen Facets68 Nielsen86 Nielsen87 Nielsen90 Nielsen100 Nielsen Shadowbox225 NielsenM2 Designer

OEM Металл

OEM 2 NielsenOEM 5 NielsenOEM 11 NielsenOEM 15 NielsenOEM 22 Nielsen

Формование по характеристикам

Обрамление холстаЦветаФиллетыПлавкиПодкладкиСделано в СШАModern MuseumOrnateRabbet 1″ или DeeperRusticShadowboxUniqueVeneersШирина до 1″Ширина от 1″ до 1 1/2″Ширина от 1 5/8″ до 2″Ширина от 2 1/8″ до 2 7/8″Ширина 3 дюйма и более

Полистироловый молдинг

Рама будущего

Ширина до 1 1/2 дюйма Ширина более 1 1/2 дюйма

Коллекции деревянных молдингов

ShadowboxCentury WoodsChildren’s MarquetryDesigner FlatsEmbossed ClassicsEmbossed and Compo WoodsFilletsFramerica MouldingsFramers Supply Co. WoodsGold ClassicsHamilton CollectionItalian CollectionItalian Collection-LacquersLinersManor HouseMuseum CollectionPalazzoPatriotPlaytime ColorsPlein AirPortofinoRusticsSafari WestSatin OaksSilver ClassicsStretcher BarsTiaraTraditional WoodtonesUnfinished WoodsVenetian ClassicsVero VeneersWeathered Shores

Mat Boards

Art BoardsBevel Accents

Alphamat ArtcareSpecialty Fabrics

Conservation

Bainbridge Alphamats

Alpha EssentialsAlpha Rustic EssentialsAnimations Bright ColorsAntique MetalsBlack Sable Black CoreColor CoreEarthstonesEarthstones-GraniteLeatherMetallicsParchmentsPrecious Metals Black SableSculpturedSolid ColorsSpecialtiesThailandUltra Thick “Top Mat”

Bainbridge Alpharag

Photorag-Non-BufferedStandard Alpharag

Bainbridge Artcare Alpharag

1-Ply Solids2-Ply Solids4-Ply Solids8-Ply Solids

Crescent Accents Альфа-целлюлозаCrescent Antiquarian RagCrescent Archive Photo MountCrescent Black Core RagCrescent Black Core Rag 8-PlyCrescent Brite CoresCrescent Duplex RagCrescent Intaglio Rag ColorsCrescent Rag Solids

2-Ply Solids4-Ply Linen Embossed-Solids4-Ply Solids6-Ply Solids8-Ply Solids

Crescent Select 6-8-PlyCrescent Select Альфа-целлюлозаCrescent Select Solid Color CoreCrescent Select UltiBlack Black CoreExtra Thick 6 -Слой до 8-Слой

Decorative

Bainbridge Black CoreBainbridge Fillet MatsBainbridge Novamat FormalsBainbridge Novamat Formals Black CoreBainbridge PaperBainbridge PebbleCrescent Black CoreCrescent CharkoCrescent Faux MarbleCrescent FoilCrescent International White CoreCrescent MetallicCrescent PaperCrescent PebbleCrescent UniqueQueen City PaperQueen City Specialty

Fabric and Textures

Bainbridge Crushed ChiffonsBainbridge Distressed Old World MetalsBainbridge DriftwoodsBainbridge Глазированное бельеBainbridge GrassclothBainbridge LinenBainbridge Metallic Rice PaperBainbridge New ThreadsBainbridge Old World MetalsBainbridge Raw SilkBainbridge Rice PaperBainbridge SilkensBainbridge SuedeBainbridge Tatami SilkCrescent Black Core LeatherCrescent Black Core SuedeCrescent LinenCrescent Natural LinenCrescent Sheer SilkCrescent Suede

Доски для горы

Бейнбридж Алфамонт-Царственная Архивальная Фотография Маунтическанательная ткань.

Bainbridge Black CoreBainbridge PaperCrescent Black CoreCrescent International White CoreCrescent Paper

Ткань и текстуры

Bainbridge New Threadsbainbridge Silkbainbridge Silkensbainbridge Suedecrapping Lencrespercppient Complexmpercent Learrespers

Стекло, зеркала и модель. Стекло

AR Безбликовый стеклянный корпусПремиум-прозрачный стеклянный корпусСтеклянный корпус с контролем отраженияСтеклянный лист с контролем отражения

WDA Clear Glass

Clear Glass CaseClear Glass Sheet

Supplies & Tools

AdhesivesArtists’ FavoritesArchival ConservationC & HCleanersDisplayDry MountingEasel BacksEducational BooksPhotographers’ FavoritesEducational KitsEducational VideosFinishingFittingPackagingPicture HangingShrink WrapSpacersTapes & Dispensers

Archival & Conservation

AdhesivesConservation FramingEducational Books and VideosEncapsulationFinishingFittingFoam BoardGlazing

Conservation Glass

Museum Glass CaseMuseum Glass SheetClear Glass CaseClear Glass SheetReflection Control Glass CaseReflection Control Glass Sheet

Conservation Plexi

HingingMat BoardsMount BoardsMountingRepairSpacersTapes

Foam Board

Archival ConservationBlackHeat ActivatedOversizedPerfect Mount Self-AdhesiveStandard Clay Coated

Sales and Specials

Розетка

ПРОДУКЦИЯ

Посмотреть

Немецкий серебро (#97-14)

$ 4,45

Посмотреть

Флорентийский серебро (#97-150)

$ 5,05

Посмотреть

Gold (#97-151)

$ 5. 05

View View (#97-151)

$

Florentine Grey (#97-154)

$5.05

VIEW

Florentine Amber (#97-155)

$5.05

VIEW

Florentine Black (#97-156)

$5.05

VIEW

Флорентийская латунь (# 97-165)

$ 5,05

Просмотр

Флорентийский ореховый орех (#97-167)

$ 5,05

Посмотреть

Флорентийский кобальт (#97-168)

$ 5,05

вид

Matte Black (#97-11)

Matte Black (#97-11)

. $ 4,45

Просмотр

Чистовый алюминий (атлас) (#97-400)

$ 5,05

Просмотр

Черный (#97-50)

$ 3,95

Вид

Tuscan Linen Silver (#97-550)

Tuscan Linen Silver (#97-550)

Tuscan Linen (#97-550)

.

5,05 $

ВИД

Tuscan Linen Amber (#97-555)

$5. 05

VIEW

Tuscan Linen Black (#97-556)

$5.05

VIEW

Beaded Florentine Black/Silver Hlt (#97-700)

$5.95

ПРОСМОТР

Florentine с бусинами Silver/Silver Hlt (#97-702)

5,95 $

VIEW

Florentine с бусинами Black/Gold Hlt (#97-800)

90
  • 5,95 $

    Что нужно и чего нельзя делать при использовании вешалок с металлическим каркасом

    предыдущий | Следующие





    Представьте себе, что у вас есть красивые металлические рамы для картин, которые невозможно повесить. Еще хуже то, что у вас есть все необходимые металлические вешалки, и вы не знаете, как ими пользоваться.

    Металлические рамы, как вы, наверное, знаете, элегантны, прочны и долговечны. Таким образом, было бы большой тратой времени, если бы ваши произведения искусства и картины не висели, потому что вы не были уверены, какой тип вешалки использовать. Не волнуйтесь, мы покажем вам дорогу.

    Если вы хотите узнать, что можно и чего нельзя делать, когда речь идет о вешалках с металлическим каркасом, продолжайте читать!

    Но сначала краткий обзор Вешалки с металлическим каркасом

     Вешалки с металлическим каркасом бывают разных стилей и работают по-разному. Вы найдете вешалки прямоугольные, изогнутые, а некоторые имеют неровные края. Эти вешалки предназначены для защелкивания, скольжения или защелкивания в открытом канале в задней части металлической рамы.

    Наши вешалки совместимы с профилем №11, который считается наиболее распространенным стандартным профилем металлической рамы. Категория профиля № 11 (и совместимые профили) составляют, вероятно, 95% текущего рынка литья металлов.

    Профиль #11 отличается тонким и гладким дизайном, придающим минималистичный и современный вид. Благодаря тонкому дизайну они идеально подходят для фотографий, рисунков и распечаток.

    Вот список брендов, которые имеют этот конкретный профиль металлической рамы:

    • Nielsen
    • Кларк
    • Конструктор
    • Алюминиевая рама
    • Глобальное искусство
    • МКС
    • Декор

    Или большинство производителей оригинального оборудования (OEM).

    СВЯЗАННЫЕ:  Металлический каркас Вешалки для картин Руководство покупателя

    Теперь давайте перейдем к тому, что можно и чего нельзя делать при использовании вешалок с металлическим каркасом.


    Что вы должны и чего не должны делать?

    В отношении металлических рам следует учитывать такие факторы, как допустимый вес, типы профилей металлических рам, инструкции по установке и многое другое.

    Что нужно

    Помните о весе содержимого рамы.

    Прежде чем навешивать металлические рамы, сначала проверьте вес содержимого рамы, чтобы убедиться, что оно не слишком тяжелое. Некоторые эксперты также рекомендуют проверять спецификации производителя рамы, потому что грузоподъемность зависит от того, насколько тяжела сама металлическая рама, а не вешалка.



    Поскольку металлические рамы сделаны из легких материалов и имеют полую конструкцию, они весят меньше, чем большинство деревянных рам. Согласно USA on Canvas, они обычно весят 0,2 фунта на фут, поэтому металлический каркас размером 24 x 36 дюймов весит около 2 фунтов.

    Каким бы большим ни был кадр, способ его изготовления остается неизменным. Как правило, металлические рамки легкие и являются хорошим вариантом для больших предметов (например, плакатов), если содержимое не слишком тяжелое.

    Грамотно выбирайте тип вешалки

    Вешалки для металлических рамок для картин имеют разные стили и механизмы, но все они надежно вешают произведения искусства и рамы для картин, если установлены правильно.

    Чтобы получить представление о том, как работает и выглядит каждая вешалка, ознакомьтесь со списком ниже.

    Как установить вешалки Euro, сплошные вешалки и вешалки, состоящие из 3 частей

    Вешалка Euro похожа на вешалку из 3 частей и сплошную вешалку, поэтому вы можете следовать этим инструкциям и для обеих вешалок.

    Вам понадобятся две металлические скобы с защелками для рамы, которые крепятся к боковым направляющим сзади рамы.

    1. Поместите евровешалки в два боковых профиля рамы
    2. Отмерьте 1/3 вниз от верха и плотно ввинтите вешалку в каналы
    3. Прикрепите провода к евровешалкам
    4. От середины потяните провод на 2–3 дюйма вверх, чтобы дать ему немного провисания ((это облегчает установку крючка на стену)
    5. Подвесная рама

    Как установить подвеску с защелкой на металлической раме

    Вам понадобятся две такие подвески с защелкой на металлической раме, которые крепятся к боковым направляющим сзади рамы.

    1. Вставьте и защелкните вешалку в канале, чтобы прикрепить ее
    2. Привяжите проволоку для подвешивания картин к отверстиям крючка
    3. Подвесить раму

    Для снятия поместите отвертку с плоским лезвием параллельно раме и в отверстие, а затем нажмите, удерживая раму.

    Как установить защелкивающиеся подвесы с пилообразным и пазовым профилем

    Эти подвесы крепятся к верхней направляющей рамы. Одного пилообразного крючка посередине достаточно для небольших и очень легких рам, но мы рекомендуем использовать два крючка для больших рам, чтобы обеспечить их ровное положение.

    1. Вдавите зуб пилы в канал рамы
    2. Подвесить раму

    Как установить настенные вешалки

    Для установки вам придется сначала частично разобрать раму, чтобы вы могли вставить настенные крепления в канал рамы. Вот как собрать секционную металлическую раму:

    1. Положите раму лицевой стороной вниз на одеяло на столе
    2. Снимите металлические пружины под верхней направляющей и отложите их в сторону
    3. Ослабьте винты на стальных угловых пластинах

      •  Снимите верхнюю направляющую, осторожно потянув ее прямо назад от остальной части рамы
      • Не допускайте расхождения боковых направляющих при снятии верхней направляющей

      4. Снимите стальную угловую пластину и заднюю пластину с каждого конца верхней направляющей

      1. Вставьте левую и правую вешалки Wall Buddies в верхнюю направляющую

        • Замените только угловые пластины с резьбой на верхней части вешалок
        • .
        • Выбросьте две задние пластины

        2. Вставьте верхнюю направляющую в остальную часть рамы

        • Будьте осторожны, чтобы не повредить стекло и не допустить попадания мусора в раму
        • Затяните установочные винты на угловых пластинах с резьбой

        3. Установите на место металлические пружины под верхней направляющей

        Выберите совместимый профиль (металлический каркас)



        Как упоминалось ранее, все наши подвесы совместимы со стандартным профилем №11. Это простые, но элегантные металлические рамки, на которых можно разместить оттиск, подложку и 1–2 коврика.

        Существует более 15 профилей металлических рам на выбор, но № 11 является стандартом, который используется 95% современного рынка литья металлов. Они простые и экономичные, и могут хранить ваши произведения искусства и фотографии в классическом галерейном виде.

        Используйте две вешалки, чтобы убедиться, что они висят ровно.



        По умолчанию мы используем проволоку для подвешивания картин с тремя из семи типов металлических каркасных вешалок. Это означает, что нам нужно две вешалки для каждой рамы, особенно для средних и больших рамок.

        Для подвесов с защелками и выемками, защелкивающихся пилообразных зубцов используйте одну подвеску для небольших рам и обязательно прикрепите ее посередине верхней направляющей рамы.

        Используйте две вешалки для средних и больших рам, чтобы обеспечить их ровное положение. Не забудьте прикрепить их по обе стороны от верхней направляющей. Следите за тем, чтобы они сидели на одинаковом расстоянии от края, чтобы они были расположены равномерно.


        Не

        Не сверлите направляющие отверстия в металлической раме

        Некоторые подвески с металлическим каркасом снабжены винтами, но они предназначены только для затягивания подвески в канал, а не для прокалывания. Другие имеют механизм защелкивания или зажима, поэтому нет необходимости в каких-либо винтах или направляющих отверстиях.

        Не забудьте использовать рулетку

        Заманчиво оценить, но это, скорее всего, приведет к смещению. Ваши вешалки будут расположены неравномерно, ваша рама будет висеть криво, и вся установка не будет ровной.

        Итак, измерьте точно; дополнительные усилия того стоят. Вы поблагодарите себя позже!

        Не перетягивайте винты

        Слишком сильное затягивание винтов ухудшает состояние и прочность рамы и подвески. Это может привести к повреждению каналов рамы и резьбы винтов и, в конечном итоге, к поломке головок винтов.

         При установке металлических вешалок для фоторамок поворачивайте винт только до тех пор, пока вешалка не сядет в канал. Немного встряхните его, чтобы убедиться, что он не качается на месте. Если он не сдвинется с места, вы будете знать, что он установлен надежно.

        Заключительные мысли

        Мы любим вешалки с металлическим каркасом, потому что их не миллионы на выбор, и они очень просты в использовании. Просто просмотрите вешалки, разместите их в нужных местах, и менее чем через 2 минуты рамка будет висеть на стене. Это так просто!

        Людей привлекает простота, поэтому вешалки с металлическим каркасом — одни из наших любимых вешалок для картин!

        Коммерческие полые металлические дверные рамы

        Двери и коробки производства США!

        KD рама гипсокартона

        3 Piece Knock Down – Arps Wall

        , начиная с $ 160

        Настройка / получение цены

        Learn

        KD -каменная камери Цена

        Узнать больше

        Сварная рама

        для блочных или каркасных стен

        Начиная с $191

        Сконфигурировать / Узнать цену

        Узнать больше

        Рама для открывания корпуса

        Flush Frame, без остановок

        , начиная с $ 168

        Настройка / получение цены

        Учените больше

        Предварительно профинансированная стальная рама

        Своевременные внутренние кадры – в 4 цвета

        Начало с 130

        Configure / Get Prame

        . Подробнее

        Заемная облегченная рама

        Стальная оконная рама

        Начиная с $300

        Настроить / узнать цену

        Узнать больше

        Sidelite Frame

        со стеклянными или стальными панелями

        Конфигурация / Узнать цену

        Узнать больше

        Ригельная рама

        со стеклянной или стальной панелью

        Конфигурация / Узнать цену

        Узнать больше

        Двойная рама выхода

        9000 Узнать больше 3 напротив упоров и шпунтов

        Доставка по всей стране!

        Коммерческие стальные дверные рамы

        Рамы

        изготавливаются для любых условий стен, включая кирпичную кладку, сталь и деревянные стойки. Доступен широкий выбор каркасных анкеров.

        • Стандартная одинарная ширина: от 2 футов 0 дюймов до 4 футов 0 дюймов – высота: от 6 футов 8 дюймов до 8 футов 0 дюймов
        • Доступен KD (разборка из 3-х частей) или WGS (собранная, сваренная и отшлифованная)
        • Изготовлено из холоднокатаной стали (доступна оцинкованная)
        • Стальной стандарт 16 калибра (доступны калибры 14 и 12)
        • Скошенные углы Exact Fit
        • Огнестойкость — от 20 минут до 3 часов (маркировка UL или Warnock Hersey Intertek)
        • Стандартная глубина косяка от 4-3/4″ до 9-1/2″ (доступна нестандартная глубина)
        • Защитный грунт, наносимый в заводских условиях, с ингибитором ржавчины
        • Все оправы сделаны в США

        Trudoor является авторизованным магазином WHI с противопожарной маркировкой (Warnock Hersey / Intertek), что позволяет нам модифицировать, повторно сертифицировать и маркировать противопожарные двери и рамы.

        Доступны рамы с местами для подготовки оборудования от всех производителей, включая: Steelcraft • Curries • Ceco • Republic • Mesker • Pioneer • DeanSteel

        Изготовленные на заказ полые металлические рамы

        Мы изготавливаем на заказ полые металлические рамы под любой размер проема, в том числе арендованные облегченные, боковые и фрамужные рамы любого профиля. Рамы доступны практически с любой глубиной косяка или профилем и могут быть сварены или изготовлены в виде сборных рам.

        Штапики и винты для остекления входят в комплект поставки Lite и фрамуги • Стекло входит в комплект поставки Lite и фрамуги (варианты прозрачного огнестойкого стекла и проволочного защитного стекла) • Стальные панели входят в комплект поставки фрамуг • Огнестойкие заимствованные Lite, Sidelite и фрамуги

        Начните создавать свое предложение прямо сейчас!

        Глубина косяка

        Индивидуальные размеры лицевой стороны, размеры горловины и профили доступны по запросу, включая одинарный шпунт и равный шпунт.

        каменная рама

        Рама гипсокартона

        Mullion

        CASED открывающаяся рама

        Измерение Рамки.1031

        Размер шпильки

        Гипсокартон с каждой стороны Толщина стенки (размер горловины) Глубина косяка (профиль) Дерево

        2″ x 4″ (3-1/2″)

        5/8″ 3-1/2″ + 1-1/4″ = 4-3/4″ 5-7/8″ Дерево

        2″ x 4″ (3-1/2″)

        1/2″ 3-1/2″ + 1″ = 4-1/2″ 5-1/2″ Дерево

        2″ x 6″ (5-1/2″)

        5/8″ 5-1/2″+ 1-1/4″ = 6-3/4″ 7-3/4″ Дерево

        2″ x 6″ (5-1/2″)

        1/2″ 5-1/2″ + 1″ = 6-1/2″ 7-1/2″ Сталь

        2″ x 3″ (2-1/2″)

        5/8″ 2-1/2″ + 1-1/4″ = 3-3/4″ 4-3/4″ Сталь

        2″ x 3″ (2-1/2″)

        1/2″ 2-1/2″ + 1″ = 3-1/2″ 4-1/2″ Сталь

        2″ x 4″ (3-5/8″)

        5/8″ 3-5/8″ + 1-1/4″ = 4-7/8″ 5-7/8″ Сталь

        2″ x 4″ (3-5/8″)

        1/2″ 3-5/8″ + 1″ = 4-5/8″ 5-5/8″ Сталь

        2″ x 4″ (3-5/8″)

        5/8″ (2 слоя) 3-5/8″ + 2-1/2″ = 6-1/8″ 7-1/8″ Сталь

        6″

        5/8″ 6″ + 1-1/4″ = 7-1/4″ 8-1/4″ Сталь

        6″”

        5/8″ (2 слоя) 6″ + 2-1/2″ = 8-1/2″ 9-1/2″ Сталь

        8″

        5/8″ 8″ + 1-1/4″ = 9-1/4″ 10-1/4″ КМУ

        4″

        – 3-5/8″ 4-3/4″ КМУ

        6″

        – 5-5/8″ 6-3/4″ КМУ

        8″

        – 7-5/8″ 8-3/4″

        Размер отверстия для черновых отверстий

        Каркас из гипсокартона KD (оборачивает стену)
        A = ширина проема + 2″
        B = высота проема + 1″ 0″ дверь и рама

        Примечание: для противопожарных проемов гипсокартон должен выступать как минимум на 1/2″ в раму.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
