ТЕХНОЛОГИЯ МОНТАЖА ВЕНТФАСАДОВ

Монтаж вентилируемых фасадов – это самый простой способ в кратчайшее время и с     минимальными затратами придать любому зданию совершенный внешний вид и при этом достичь высокого уровня тепловой защиты, что так важно для любой постройки, независимо от его функционального предназначения

Монтаж вентфасада включает в себя следующие этапы:

• Подготовка здания к утеплению, составление проекта;
• Разметка фасада;
• Монтаж кронштейнов, теплоизоляции и ветрозащиты;
• Монтаж вертикальных направляющих;
• Монтаж вентилируемого фасада (металлических кассет, керамогранитных плит, сайдинга).

Подготовка здания к утеплению

До начала работы по утеплению фасада и монтажа фасадных систем необходимо провести полное исследование фасада, на который будет монтироваться подконструкция.

Исследование должно включать такие работы как: замер и разметка здания, выявление типа и состояния несущих стен здания; проведение испытаний анкерного дюбеля, с помощью которого будет крепиться конструкция.

Хорошо ли дюбель будет держаться в стене или стена слишком старая и конструкцию вентфасада не выдержит, это испытание определяет предельно допустимую нагрузку. На основании этих исследований разрабатывается проект по утеплению и монтажу вентфасада для данного здания.

Разметка фасада

Разметка фасада проводится с помощью лазера или теодолита, прицельных шнуров, рулетки и мерных реек. Горизонтальное расстояние между осями делают равным ширине облицовочного материала. Производить разметку фасада следует снизу вверх.

Установка кронштейнов

После подтверждения проекта, мы по уже подготовленным в нем расположениям элементов, сверлим отверстия в фасаде здания и устанавливаем кронштейны при помощи устойчивого к коррозии анкера.

Длина кронштейна зависит от толщины теплоизоляции и вида облицовочных панелей. Количество кронштейнов на квадратный метр фасада зависит от конкретного объекта и обязательно учитывает:

• предельную допустимую нагрузку;
• массу облицовочных панелей;
• ветровую нагрузку;

Длинна фасадной направляющей зависит от этажности объекта, а так же от числа, вида, и размера переходов на фасаде. Нельзя устанавливать кронштейны в предусмотренные по проекту здания деформационные швы.

Монтаж теплоизоляции и ветрозащиты

Для сверления отверстий используется сверло, соответствующее виду основания и диаметру анкерного фасадного дюбеля. Для изготовления отверстий в основаниях из лёгкого бетона, пустотелого кирпича, пористого кирпича нельзя использовать перфоратор с ударным действием. В кирпичной кладке из фасонного кирпича нельзя сверлить отверстия на стыке двух кирпичей. Глубина отверстия должна быть на 10 мм больше длины дюбеля.

На саморез дюбеля одевается тарельчатая шайба; в монтажное отверстие кронштейна вставляется пластмассовый дюбель и теплоизолирующая прокладка, после чего вся сборка помещается в ранее просверленное отверстие и закрепляется.

Фасадный кронштейн состоит из двух частей – основной несущей части и ответной части, благодаря последней можно регулировать его длину.

Количество теплоизоляционных плит зависит от размеров отдельных стен. Каждая теплоизоляционная плита должна быть прикреплена к стене специальными тарельчатыми дюбелями.

При креплении пленки ветрозащиты следует учитывать следующие правила:

• Плёнка крепится с наружной стороны теплоизоляции при помощи тарельчатых дюбелей.
• Обязательная площадь нахлеста при соединении должна быть не менее 10 см.
• Лицевая сторона пленки должна быть обращена наружу фасада, внутренняя – плотно прикреплена к утеплителю.
• Стыки необходимо герметично соединить между собой и с прилегающими конструкциями и элементами при помощи соединительной и уплотнительной лент. Иначе препятствие проникновению водяного пара будет слабым, что может привести к увлажнению теплоизоляции и нежелательной конденсации влаги.

Монтаж направляющих на кронштейны

На фасадные кронштейны, установленные по разметке, монтируются направляющие – основа несущей конструкции.

Направляющая крепится к подвижной части специальными заклёпками или саморезами на расстоянии: от вертикальных граней – 10 мм, от горизонтальных граней – 15мм.

По окончанию монтажа фасадных направляющих подвижная часть фасадного кронштейна крепится к основной саморезами или заклёпками на расстоянии 25мм от конца несущей части кронштейна. .



Монтаж металлических кассет

Монтаж металлических кассет проходит в зависисмости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок. Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.

Монтаж керамогранитных плит

Монтаж керамогранита, так же как и кассет, ведут слева направо, снизу вверх. Начинают монтаж плит с установки стартовых кляммеров на направляющие, которые размещают по горизонтальной линии. На них кляммерами рядового крепления крепят керамогранитную плитку, соблюдая зазоры.

Монтаж сайдинга

Монтаж сайдинга производится так же на подконструкцию. Сайдинг друг с другом крепится специальным замком и саморезами. Крепление листов следует начинать с закрепления саморезом или заклёпкой на горизонтальном уровне 3-4 листов материала. Скрепить эти листы между собой, выровнять и продолжить монтаж. Обрезку листов проводить ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Места среза, сколов и повреждений защитного слоя – окрасить для предохранения сайдинга от кромочной коррозии.





Перейти в раздел

“фасадные работы”

технология и устройство, преимущества и недостатки, сборка и монтаж

Декоративная отделка внешних стен — это один из методов создания индивидуального стиля. Но у отделки, кроме эстетической части также присутствует и функциональное предназначение. При выборе вентилируемого фасада среди всех вариантов облицовки экстерьера можно решить обе задачи комплексно. Создать привлекательный образ вашего дома и защитить от влияния внешней среды и всех факторов, оказывающих воздействие на материал основной стены дома.

• Устройство вентилируемого фасада
• Преимущества и недостатки
• Разработка проектной документации
• Сборка и монтаж фасада
  • Проведение подготовительных работ
  • Изготовление и установка несущего каркаса
  • Укладка теплоизоляционных материалов

Устройство вентилируемого фасада

Главной особенностью такой технологии отделки фасада является исключение скапливания влаги с наружной поверхности несущей стены с целью оберегания конструкции от воздействия влаги и последствий её скопления. Достигается путём крепления облицовочной части на определённом расстоянии от утеплителя, где в результате получается воздушная прослойка.

Благодаря этой прослойке в утеплителе не будет скапливаться влага, которая понижает общую эффективность мер по утеплению здания.

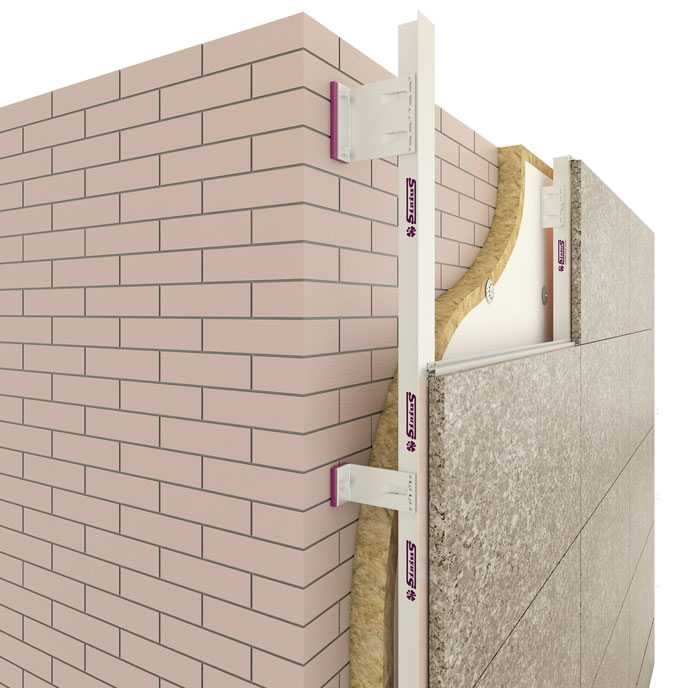

Конструктив такого вентиляционного фасада представляет собой систему наборных частей, образуя некий сэндвич, который устанавливается на стене в определённом порядке. Но главным условием остаётся наличие воздушного зазора.

Такой технический сэндвич может состоять из следующих частей:

• Декоративный облицовочный материал.
• Несущая система, каркас с крепёжными элементами.
• Защита от ветра и влаги, техническая мембрана, которая выполняет несколько функций по ограничению движения агрегатных форм жидкости.
• Вентиляционный зазор, задачей которого является постоянное вентилирование промежутка между стеной и облицовочной частью фасада. Его размер может быть от 10 до 60 миллиметров либо по установленному регламенту производителя вентфасада.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

• Простота и удобство сборки.
• Широкий ассортимент различных декоративных отделок.
• Малый вес конструкции, которая не оказывает влияния на несущую стену.
• Возможность проведения монтажа в любое время года и в различных климатических условиях.
• Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
• Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

• Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
• Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
• Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
• Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
• При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

• Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
• Составление графика работ.
• Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
• Создание сметной документации для расчёта окончательной стоимости.
• Передача окончательного проекта заказчику.

Сборка и монтаж фасада

Как и в случае проведения обычных фасадных работ, установка конструкции производится на заранее подготовленную поверхность.

Технология монтажа вентилируемого фасада:

• Подготовка поверхности стены.
• Изготовление и монтаж несущего металлического каркаса для облицовки.
• Установка теплоизоляции с защитными слоями.
• Монтаж декорационных фасадных панелей.

Проведение подготовительных работ

На этом этапе устраняют дефекты на несущей стене: требуется устранить старую отделку, заделать трещины и сколы, компенсировать неровность стены штукатуркой и произвести обработку антисептиком. Нужно устранить только явные изъяны, тщательность не требуется по причине того, что панели предназначаются для скрывания этих недостатков. Обработка антисептическими средствами производится с целью предотвращения возможного появления грибков и плесени на стене.

Что касаемо грунтовки, то её применение необязательно. Грунтование производится только в случае, если стены планируется покрасить или покрыть декоративной штукатуркой.

После проведения вышеперечисленных этапов работ нужно нанести разметку мест установки кронштейнов и расположения направляющих профилей. Шаг между планками должен быть не более ширины одной панели.

Изготовление и установка несущего каркаса

После проведения работ по разметке нужно приступать к установке креплений и направляющих. Для этого потребуется произвести установку анкерных болтов на несущую стену. Далее кронштейны устанавливают на анкерный крепёж и закручивают болты. После чего устанавливается слой с утеплителем. Теплоизоляция навешивается с учётом специально подготовленных прорезей для креплений.

Для более качественной защиты утеплителя можно использовать защитную мембрану, её настилают поверх утеплителя и закрепляют.

Направляющие располагают вертикально. Затем можно устанавливать вентфасад. Профиль крепится свободно, чтобы в случае температурного воздействия он не сломался.

Укладка теплоизоляционных материалов

Главной особенностью этой технологии является установка их внахлёст, т. е. между панелями должен отсутствовать зазор, который нужен для компенсации температурных деформаций фасадных панелей.

Через слои теплоизоляции и мембраны в стену делают отверстия, в которые устанавливаются тарельчатые дюбели, при помощи их закрепляются мембрана и утеплитель. Укладка теплоизоляции производится снизу вверх, а первый ряд укладывается на цоколь.

Мембрана крепится с наружной стороны утеплителя внахлёст от 100 миллиметров. Внутренняя сторона плотно прикрепляется на теплоизоляцию. Нахлест материала нужно проклеивать уплотнительной лентой для избегания попадания конденсата на утеплитель.

Vонтаж такой системы покажется совсем несложным в сравнении с остальными методами отделки. Стоит помнить, что крепёжные детали и профили должны выдерживать большие нагрузки, как минимум, самого фасада. Но также при самостоятельной установке может возникнуть закупорка воздушного промежутка. Это происходит при плохой фиксации мембраны — фасадные панели будут получать дополнительную нагрузку.

вентилируемых фасадов и активных технологий в качестве сильных точек проекта LEED Platinum

26-07-2019

В главных ролях: студия Gianluca Centurani,

Город: Рим,

Секция: ОФИСА,

Материалы: Popcelain Tile,

ТЕГИ:АКТИВНЫЕ ПОВЕРХНОСТИ, вентилируемые фасады, Fiandre Architectural Surfaces, вентилируемые фасады,

1. Главная
2. Новости
3. Вентилируемые фасады и технология ACTIVE как сильные стороны проекта LEED Platinum

---

Studio Gianluca Centurani представила интересный проект для конкурса дизайна новой штаб-квартиры ISTAT, национального статистического института Италии, в районе Пьетралата в Риме. Чтобы достичь максимально возможного уровня сертификации LEED, Platinum , архитекторы используют пассивные стратегии и передовые технические решения для оптимизации энергетических потребностей здания и ограничения ее потребления. Облицовка здания играет важную роль в достижении этого: архитекторы оптимизируют характеристики здания с помощью вентилируемых фасадов, выполненных с использованием Porcelaingres и Fiandre Architectural Surfaces керамические плиты, особенно поверхности, обработанные по технологии Active Clean Air & Antibacterial Ceramic™. Это конструктивное решение предлагает бесчисленные преимущества: помимо изысканных эстетических качеств, преимущества включают тепло- и звукоизоляцию, устойчивость к воздействию атмосферных факторов и способность играть важную активную роль в снижении уровня основных загрязняющих веществ (оксидов азота, летучих органические вещества и др..) благодаря процессу фотокатализа, запускаемому диоксид титана , распределенный по поверхности активных керамических плит.

Новая штаб-квартира ИСТАТ будет представлять собой офисный комплекс площадью около 48 000 кв. центр, столовая, библиотека с архивом, детский сад и спортзал. Пространственное распределение функций и пространств в Studio Gianluca Centurani Проект продиктован формой доступного участка, городским контекстом нового здания и тщательным изучением всех элементов вокруг него (автомобильные и пешеходные подъездные пути, ориентация, связи с сетью общественного транспорта, потребности). в зависимости от функций здания). Кафетерий, например, расположен у одной из стен, чтобы лучше использовать прилегающие улицы и сделать его доступным как из центрального двора, так и изнутри здания. В ответ на требование конкурса о единстве формы и функции в проекте архитекторы сосредоточили все вспомогательные и общественные функции в опорная плита , преимущественно горизонтальное здание, простирающееся по периметру участка. В этой базе, например, вестибюль напрямую связан со всеми другими функциями. На этой опорной плите возвышаются офисные башни на этажах с разной степенью приватности, с серией террас и садов, отведенных для управленческих и исполнительных офисов на верхних этажах. Архитекторы Studio Gianluca Centurani включили ряд элегантных, но четких ссылок на работу статистического института, таких как ломаная линия на западной стене опорной плиты или линия горизонта башен, возвышающихся над основанием; параллелепипеды разных цветов, поднимающиеся из квадратного основания, например , трехмерная гистограмма , график, часто используемый в статистике.

ПРОГЕТТИСТИ
Архитектурный проект: Studio Gianluca Centurani
Структурный проект: Studio Essegi -Ingegneria – ing. Чесидио Серафини
Машиностроение: инж. Массимо Фальчинелли
Энергетический дизайн: Studio Gianluca Centurani
Графический дизайн и рендеринг: Studio Gianluca Centurani
LEED эксперт0: арх. Cinzia Polesini

Изображения предоставлены Studio Gianluca Centurani www. gianlucacenturani.it

Вентилируемый фасад: архитектура и технологии

В это время заботы об окружающей среде энергосбережение является одним из самых важных вопросов, о которых следует помнить при строительстве новых зданий или проектах реконструкции.

Роль наружных фасадов является ключом к снижению воздействия на окружающую среду, помогая уменьшить рассеивание тепла зимой и накопление тепла летом.

Возможность использования керамогранита плитки различных дизайнов, цветов и размеров предлагает выбор материалов с высокими эксплуатационными характеристиками и высочайшими эстетическими результатами.

Технические характеристики керамогранита, как известно, дают ответы на многие вопросы, касающиеся ухода, очистки и долговечности.

В дополнение к этому t Защита от мороза и жары, а также водопоглощение 0,5% помогают создать прочный и долговечный барьер от любых экстремальных погодных условий.





Проектирование и планирование вентилируемого фасада

для анкерной системы и выбора подходящего материала для покрытия фасада.

Архитекторы, инженеры и проектировщики должны будут изучить архитектурную концепцию или проект здания, необходимо будет создать технико-экономическое обоснование на основе национальных правил, а затем определить материал, который будет использоваться, и структурный план.

Когда все это будет готово, необходимо выполнить подробные окончательные чертежи планов.





Решения, которые необходимо принять в отношении:

• покрытие или наружная облицовка, такая как деревянные панели, каменная плитка, стекло, металлические панели, терракотовая плитка или плитка из керамогранита.
• система анкеровки: видимая и открытая анкеровка или скрытые анкеры с подрезкой
• изучение функциональных слоев: опорного слоя стены, изоляционного и вентиляционного слоев и, тем не менее, несущей конструкции. Обязательна оценка всех аспектов и реквизитов



Преимущества

ВЫДАЛИ отели, музеи, и это лишь некоторые из них.

Использование вентилируемых фасадов имеет множество преимуществ:

• энергосбережение: сокращает потери энергии как в холодную, так и в жаркую погоду
• устранение мостиков холода: защищает внутреннюю часть от внешней температуры, предотвращая обмен температур между внутренней и внешней
• защита от влаги и экстремальных погодных условий
• звукоизоляция: уменьшает акустическое загрязнение, создавая звуковой барьер
• подходит как для нового строительства, так и для реконструкции





Керамогранит для вентилируемого фасада

Среди широкого спектра материалов, подходящих для этого типа проектов, керамогранит играет решающую роль в реализации вентилируемых фасадов.
