Вентилируемый фасад расчет: Расчет вентилируемого фасада из керамогранита и сайдинга онлайн, расчет подсистемы

Фасадный калькулятор, расчет стоимости вентилируемого фасада

Обращаем Ваше внимание! Фасадный калькулятор производит приблизительный (усредненный) расчет стоимости материалов и работ для возведения вентилируемого фасада. Полученные данные могут значительно отличаться от сметного расчета, составленного специалистом с учетом спецификации Вашего объекта!

Таблица расчета

Наименование раздела	Применяемый материал	Ед. изм.	Кол-во	Цена	Стоимость
Строительные материалы и оборудование &nbsp
Аренда строительных лесов	ЛРСП-200	м2	1	1	1
Оцинкованная подсистема (кронштейны, направляющие, крепеж) усредненно!	Волна, Ронсон	м2	1	1	1
Минераловатный утеплитель	Izorus,Техно	м2	1	1	1
Облицовочный материал	–	м2	1	1	1
Комплект расходных материалов (включая крепежные элементы)	Hilti	м2	1	1	1
Оконные, дверные обрамления шириной до 300мм. (отливы, откосы, доборные элементы)	КвадратСтрой	пог.м.	1	1	1
Подконструкция под парапетные крышки	Волна, Ронсон	пог.м.	1	1	1
Парапетные крышки из оцинкованной стали шириной до 700мм (окрашенные по RAL)	КвадратСтрой	пог.м.	1	1	1
Строительные и другие виды работ &nbsp
Проектные работы, геодезическая съемка (Включая испытания строительных оснований)	–	м2	1	1	1
Монтаж, демонтаж строительных лесов	–	м2	1	1	1
Монтаж подсистемы вентилируемого фасада	–	м2	1	1	1
Монтаж минераловатного утеплителя	–	м2	1	1	1
Монтаж облицовки вентилируемого фасада	–	м2	1	1	1
Монтаж подконструкции парапета	–	пог. м.	1	1	1
Монтаж парапетных крышек	–	пог.м.	1	1	1
Монтаж оконных, дверных обрамлений	–	пог.м.	1	1
Транспортные расходы	–	м2	1	1	1
Итого за материал
Итого за монтажные работы
Всего &nbsp

Расчет вентилируемого фасада по низкой цене от производителя

Точный и приблизительный расчет вентилируемого фасада

Расчет вентилируемого фасада требует знания исходных данных. В каждом конкретном случае они могут быть разными при одинаковой площади фасада, что приводит к разным цифрам, получаемым при расчетах.
Например, это могут быть разные зоны фасада — цокольная, угловая, приоконная, поскольку в них различается количество и тип применяемых элементов конструкции — профили, кронштейны, крепёж, облицовочные плиты и так далее.

Выбрав вентилируемый навесной фасад в качестве отделки офисного или жилого здания, требуется решить проблему — как рассчитать количество необходимых составляющих или как выполнить расчет вентилируемого фасада?

Расчет вентилируемого фасада в общем случае выполняется по стандартной формуле. Чтобы приблизительно рассчитать материалы, необходимо знать только площадь фасада.

Калькуляторы расчета материалов дают приблизительный расчет фасада без учета дверных проемов, окон и других особенностей здания. Для точного расчета вам необходимо обратиться к менеджеру компании Ю-МЕТ в Москве.

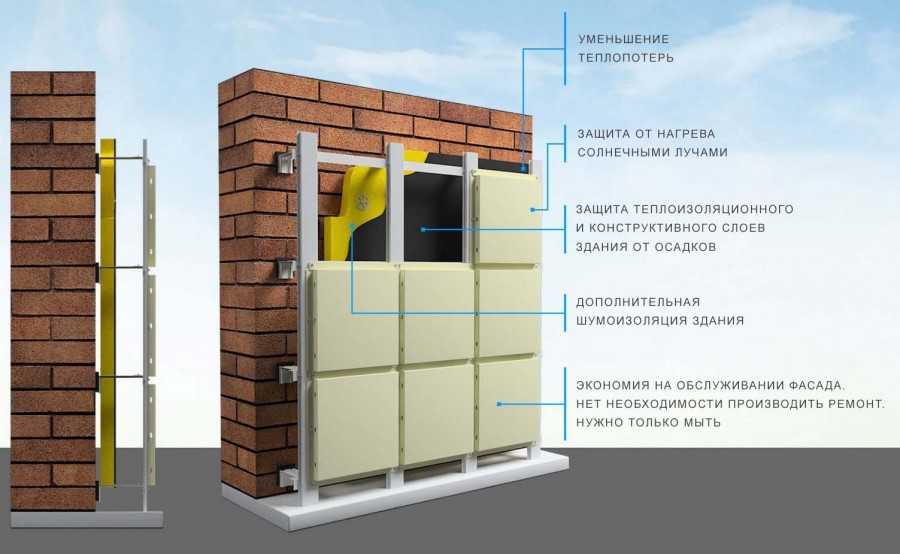

Конструкция вентилируемого фасада

Основа навесного фасада – это подсистема металлических профилей для вентилируемых фасадов.

Стандартная подсистема включает в себя:

• профиль Т-образный;
• планку горизонтальную основную;
• профиль П-образный;
• крепежные детали — дюбели, анкерные элементы, кронштейны;
• кляймеры;
• цокольный профиль;
• дополнительные материалы: уголки, торцевые вставки, заклепки, уплотнительные ленты.

Кроме системы профилей, к обязательным элементам конструкции навесного вентфасада относятся:

• утеплитель;
• защитная мембрана для утеплителя;
• декоративный облицовочный материал.

Тонкости расчета материалов для навесного фасада

Расчет фасадной обрешетки – это самый сложный этап проектирования. Его проводят в соответствии с типом, видом и количеством облицовочных материалов.

Самостоятельно провести расчет этого показателя сложно, поэтому рекомендуется обратиться за помощью к нашим менеджерам в московском офисе.

При расчете материалов нельзя забывать о теплоизоляции и пароизоляции фасада. Рассчитывается утеплитель, гидроизоляция и дюбели, которыми крепится утеплитель. Для расчета пароизоляции рекомендуется определить площадь стен, которой соответствует суммарная площадь полотна. К полученному результату добавляется 10 %, которые необходимы для перехлеста полос.

Расчет фасадного утеплителя проводится в соответствии с площадью стен, так как в запасе на обрезку нет необходимости. Толщина утеплителя подбирается в соответствии с климатическими условиями региона.

Примеры расчета вентилируемого фасада

Для точного расчета фасада вам необходимо обратиться к менеджеру.
Примерный расчет вентилируемого фасада из керамогранита площадью 400 м2:

• профиль вертикальный основной — 800 п.м.;
• профиль горизонтальный основной – 720 п.м.;
• кронштейн * — 1600 шт.;
• паронитовая прокладка — 1600 шт.;
• шайба кронштейна — 1600 шт.;
• кляммер для крепления керамогранита основной — 1320 шт.;
• кляммер для крепления керамогранита стартовый — 280 шт.

* Внимание! Длина кронштейна равна толщине утеплителя + 50 мм.+ корректировка в случае неровностей несущей стены.

Расчет вентилируемого фасада из керамогранита площадью 1000 м2:

• профиль вертикальный основной — 2000 п.м.;
• профиль горизонтальный основной — 1800 п.м.;
• кронштейн — 4000 шт. ;
• паронитовая прокладка 4000 шт.;
• шайба кронштейна – 4000 шт.;
• кляммер для крепления керамогранита основной — 3300 шт.;
• кляммер для крепления керамогранита стартовый — 700 шт.

Компания Ю-МЕТ в Москве предлагает системы навесных фасадов Primet собственного производства. Все виды вентилируемых навесных фасадов, созданных на основе профилей Primet, имеют высокую прочность и надежность.

Наши менеджеры выполнят для вас расчет цены и материалов для навесного вентилируемого фасада.
Правильно выполненный расчет вентилируемого фасада и его монтаж с точным соблюдением технологического процесса повысит энергоэффективность здания и придаст ему красивый внешний вид.

Центр ресурсов по вентилируемым фасадам

Вентилируемые фасады Решения ROCKWOOL для облицовки Технология НайРок

Вентилируемые фасады обеспечивают гибкость при проектировании ограждающих конструкций, обеспечивая эффективный и эстетичный метод строительства, который широко используется в Великобритании.

В то время как эффективная изоляция сквозных стен является ключом к достижению требуемых тепловых характеристик, снижение уровня шума также становится все более серьезной проблемой. Обычно используемые в высотном строительстве вентилируемые фасады подлежат строгой противопожарной защите, с недавним изменением в законодательстве, запрещающим использование горючих материалов в наружных стенах соответствующих зданий высотой более 18 м* (как определено Правилом 7).

ROCKWOOL предлагает ряд изоляционных материалов для вентилируемых фасадов, которые одновременно удовлетворяют акустическим и тепловым требованиям, а в качестве негорючего материала отвечают последним строительным нормам.

Чтобы помочь разработчикам, составителям спецификаций и подрядчикам ориентироваться на пути к соблюдению требований при использовании вентилируемых фасадов, мы собрали всю нашу соответствующую техническую литературу и более широкий набор ресурсов в одном месте — добро пожаловать в центр ресурсов по вентилируемым фасадам.

_{*Запрет не действует в Шотландии, однако к зданиям высотой более 11 метров применяются отдельные правила.}

Познакомьтесь с нашей командой по спецификациям

Поддержав проектирование сотен проектов вентилируемых фасадов, наша группа по спецификациям всегда готова предоставить экспертную консультацию по нашему ассортименту специализированных изоляционных решений для этого применения. Эта команда готова предоставить техническое руководство, ответить на конкретные вопросы и предоставить нашу программу CPD. Работаете над проектом вентилируемого фасада и нуждаетесь в совете по утеплению? Поговорите с менеджером спецификации проекта ROCKWOOL сегодня.

Интерактивная карта продаж

Вентилируемые фасадные решения

ROCKWOOL предлагает ряд изоляционных материалов из негорючей каменной ваты, которые доказали свою эффективность в вентилируемых фасадах, облегчая проектировщикам и монтажникам создание амбициозных зданий без ущерба для пожарной безопасности или теплового и акустического комфорта.

Чтобы узнать больше о наших решениях по теплоизоляции вентилируемых фасадов, посетите нашу страницу приложений для вентилируемых фасадов.

Вентилируемый Фасад

_{I: Запрет на облицовку из горючих материалов распространяется на соответствующие здания высотой более 18 м, как указано в Строительном регламенте 7 (2). Отдельные правила применяются для зданий в Шотландии выше 11 м.}

Дополнительные загрузки

Брошюры и руководства Спецификации Руководства по установке Сертификация

0 выбранных файлов

Доступ к DoP здесь

ROCKWOOL 360 — виртуальная демонстрация

ROCKWOOL 360 — это виртуальная трехмерная среда, в которой вы можете увидеть, услышать и узнать о нашей продукции на своих условиях. Посетите специальное пространство «Вентиляционные фасады» в демонстрационном зале и узнайте больше о преимуществах теплоизоляции из каменной ваты из серии видеороликов «Сильные стороны камня».

Посетите ROCKWOOL 360

Услуги | RJ Фасады

Партнер RJ Facade Systems; архитекторов, дизайнеров и подрядчиков, предоставляя доступ к экспертным советам технической команды RJ Facades.

Компания RJ Fixings начала свою деятельность в 2000 году с целью оказания поддержки специализированным подрядчикам, работающим в сферах, где важна безопасность, с использованием лучших на рынке крепежей и систем крепления. В настоящее время мы являемся одним из самых опытных поставщиков в этой области с офисами в Батгейте, Ньюкасле, Бирмингеме и Гилфорде. RJ Fixings — единственная компания, не являющаяся производителем, которая входит в состав правления CFA (Ассоциация строительных креплений).

В 2010 году компания RJ стала партнером, чтобы представить систему вентилируемого фасада, готовую систему, изготовленную на одном из ведущих европейских предприятий по экструзии и производству. Партнер с передовым инженерным искусством, от их наследия в проектировании подконструкций для рынка тяжелых каменных фасадов до более легких фасадных материалов. В 2018 году в состав группы вошел один из лидеров европейского рынка проектирования и производства вентилируемых фасадных систем.

RJ Facade Systems и партнеры разработали и поставили системы поддержки для всех фасадных материалов, используемых в вентилируемых фасадах, сотрудничали с ведущими на рынке подрядчиками по фасадам и работали над отмеченными наградами проектами.

Конструктивные расчеты фасадов, проектирование и чертежи

Почти все возможно: RJ Facades разрабатывает индивидуальные решения.

Процесс проектирования фасада начинается с расчета проекта. Поддержка RJ в сопоставлении соответствующей информации, необходимой для проектирования подконструкции фасада, и заполнения «контрольного списка проекта». Основные параметры:

• Информация о здании: высота, ширина, высота этажа, ветровые нагрузки
• Детали фасадной панели: тип материала, высота и ширина панели
• Фасадная конструкция: зона облицовки, толщина изоляции, крепежная основа, т. е. SFS, бетон, блочная кладка

Конструктивный расчет определяет элементы конструкции основания фасада:

• Кронштейн «Рука помощи» тип
• Центры кронштейнов с вертикальными и/или горизонтальными направляющими типа
• Спецификация подходящего крепления на основе статических значений и основания

RJ Facades обеспечивает поддержку вашего отдела дизайна или консультации по дизайну фасадов. Типовые детали САПР создаются для определения элементов из расчета для построения подконструкции фасада.

Расчет ветровой нагрузки

В тех случаях, когда проектное значение ветровой нагрузки не предоставлено инженером-проектировщиком, RJ Facades может предоставить расчет ветровой нагрузки, относящийся к конструкции вентилируемого фасада.

В расчете учтено:

• Размеры здания
• Расстояния от моря
• Границы города
• Местоположение проекта
• Воронка

Данные соответствуют:

• БС ЕН 1991-1-4:2005+А1:2010
• EN 1991-1-4:2005+A1:2010(Е)

Окончательные значения представляют собой давление ветра в различных зонах здания, особенно в углах, где возникает точечная нагрузка.

Фасадные системы для поддержки вдохновляющего дизайна

Расчет тепловых характеристик

RJ Facades предлагает самый большой в Европе ассортимент кронштейнов Helping Hand, которые были разработаны для достижения наилучшего возможного коэффициента теплопередачи. Ассортимент ZeLa, предназначенный для достижения уровня производительности пассивного дома, до стандартных кронштейнов ATK L, наиболее экономичного метода создания вентилируемого фасада. Проектные тепловые расчеты для подтверждения толщины изоляции доступны для каждого проекта отдельно.

Поддержка CAD, обучение на месте и семинары CPD

Специалисты по монтажу в техническом отделе RJ Facades предлагают архитекторам, проектировщикам и мастерам всестороннюю поддержку, начиная с этапа планирования и статических расчетов и заканчивая своевременной доставкой на объект.

RJ Facades аккредитована Службой сертификации CPD в области строительства и предлагает утвержденные учебные семинары, аккредитованные CPD. Прекрасная возможность узнать больше о правильной спецификации креплений, систем и продуктов противопожарной защиты.

Страхование продуктов и дизайна

Компания RJ Facades за последнее десятилетие заработала репутацию благодаря поддержке знаковых проектов фасадных экранов. Все расчеты, предоставленные RJ Facades, относятся к Еврокоду и могут включать PI Cover.

Британская и европейская сертификация

RJ является первым британским производителем и поставщиком фасадных систем, успешно завершившим признанную NHBC схему сертификации Winmark от Wintech.

Сертификат распространяется на все элементы фасадной системы, включая такие элементы, как; Спецификация материалов, дизайн фасада в соответствии с Еврокодом и отслеживаемость по всей цепочке поставок RJ.

Европейская аккредитация включает; Национальное техническое испытание MPA, сертификация Соответствие конструкционным компонентам и системам для конструкций EXV2 в соответствии с EN 1090-2, для несущих конструкций всех типов зданий и сертификация Passivhaus

Бетонные и стальные крепления в соответствии с ETA (Европейский технический сертификат) Опция 1 и вариант 7.
