Вентфасад из алюминиевых композитных панелей в Нижнем Новгороде

Как выглядят алюминиевые фасады из алюминиево-композитных панелей

Компания «А-Строй» выполняет установку вентфасада из алюминиевых композитных панелей в Нижнем Новгороде.  Мы ставим НВФ (навесные вентилируемые фасады) на жилые, офисные административного назначения здания, деловые и торговые центры, государственные и муниципальные учреждения, промышленные, военные и гражданские объекты.

Алюминиевые композитные системы фасадов требуют креплений, учитывающих вид материала. Крепления созданы для облицовочного материала определенного веса и размера. Они подходят для облицовки из медных, алюминиево-цинковых или алюминиевых листовых кассет. Крепление композитного материала производят с расчетом на тип системы крепления 20 мм-1 см толщиной.

Система предназначена для облицовывания зданий любой формы. Размер составляет 4-35 см. Можно облицовывать, создавая геометрические объекты. Благодаря подвижным деталям подоблицовочной конструкции, крепление кассет удобно проводить.

АКП расшифровывается как алюминиевые композитные панели. Листовой материал производится из 2 алюминиевых листов. Они разделены полимерной прослойкой, так получаются трехслойные листы. Их состав огнестойкий, на производстве добавляется наполнитель из антипирена.

Навесной вентилируемый фасад алюминиево-композитных панелей бывает крепким и изящным одновременно. Листы профиля весят до 10-11 кг на м2. Система может выглядеть красиво. Сделать объект именно таким – это дизайнерская и архитектурная задача, решением которой занимаются профессионалы.

Гибкие фасадные элементы подходят для проектирования рельефа, облицовки цилиндрических, овальных форм. Алюминиевые композитные навесные вентилируемые фасады нетребовательны к уходу. Цвет сохраняется десятилетиями.

Примеры цветов фасадного материала

Преимущества фасада из алюминиево-композитных панелей

Алюминиевые композитные панели имеют уникальную многослойную структуру. Эта технология позволяет не биться при ударах, не раскалываться при падении, не гореть при пожаре. Листы состоят из нескольких слоев, в основе находится алюминий.

Преимущества системы фасада алюминиево-композитных панелей:

  • Устойчивость.
  • Легкость, малый вес.
  • Высокая прочность.
  • Защитные свойства.
  • Долговечность.
  • Шумоизоляция.
  • Антикоррозийность.

Для облицовки объекта можно заказать алюминиево-композитные панели любого оттенка по шкале NCS. Доступна окраска панелей, имитирующая гранит, дерево, эффект «металлик». Выбрать внешний оттенок для фасада можно по каталогу, который мы предлагаем заказчикам.

Заказать систему фасада алюминиево-композитных панелей можно в любом оттенке. Цвета для алюминиево-композитного фасада подбираются по пожеланиям заказчика.

Фото вентилируемых фасадов алюминиево-композитных панелей

Системы алюминиево-композитных фасадов

Купить фасад алюминиево-композитных панелей

Компания «А-Строй» проводит устройство фасадов алюминиево-композитных панелей и другого листового материала. До установки системы инженеры должны произвести расчеты. Назначение на шеф-монтаж навесного вентилируемого фасада получают опытные бригады.

Мы проводим облицовку системы колонн, применяем уникальную технику создания фасада с опорами на межэтажные плиты. Она применяется на стенах с малой несущей способностью. Когда стены в проекте не рассчитаны на нагрузку от системы композитных панелей, применяется монтаж системы на перекрытия.

Чтобы заказать систему фасада алюминиево-композитных панелей, звоните нам по телефону. Если вам нужна помощь в выборе, звоните в нашу компанию. Специалисты подробно расскажут о преимуществах каждого варианта и помогут сделать выбор.

Узнать больше про классическую систему фасада

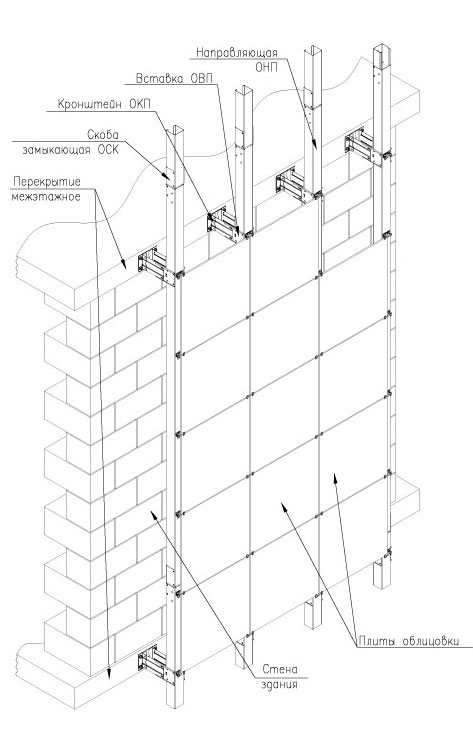

Узнать больше про систему с опорой на межэтажные перекрытия

Наши сертификаты

Накопились вопросы?

8 (831) 213-65-72

8 (951) 917-60-54

Звоните, обязательно ответим!

Крепеж для вентфасада: надежность на первом месте

Вентилируемые фасады — самый популярный способ реконструкции зданий любого назначения. Как правило, заказчики, выбирая, какая фасадная система предпочтительнее, обращают основное внимание на декоративную составляющую — облицовку. Но на первом месте должен стоять грамотный расчет и профессиональное исполнение работ по монтажу несущей подсистемы вентфасада.

Проектирование

Когда вид облицовки уже выбран, становится известен ее способ монтажа и удельный вес. Используя эти параметры, конструктор проектирует несущую конструкцию для монтажа утеплителя и облицовки на стену здания. Предварительно рассчитываются механические напряжения и изгибающие моменты в несущих элементах системы. При необходимости, проводят натурные испытания — будет ли материал стены удерживать в себе анкер-дюбель, нагруженный номинальным весом.

Исходя из результатов расчетов, выбирается требуемая толщина металла несущих элементов и схема их расстановки.

Устройство навесной подсистемы

Система для вентфасада с любым вариантом облицовки содержит одинаковые базовые крепежные элементы. Толщина металла из которого они изготавливаются, шаг установки могут быть разными, в зависимости от веса элементов обшивки и заложенных в проект ветровых нагрузок, но их вид и функциональное назначение всегда одни и те же. Их список невелик:

  • стеновой кронштейн, который крепится на анкер-дюбель;
  • базовый стеновой горизонтальный профиль, монтирующийся на кронштейны с помощью саморезов;
  • вертикальная направляющая для облицовки;
  • тарельчатый дюбель для крепления изоляционного материала.

Эти крепежные элементы присутствуют в любом вентфасаде. Следующая группа содержит крепеж, тип которого зависит от того, какая облицовка фасадов применяется в конкретном случае:

  • кляммер для скрытого крепления плитной облицовки;
  • горизонтальная клинкерная направляющая для плитки;
  • различные доборные профили для оформления проемов и обрамления углов;
  • метизы для видимого крепления панелей.

Требования к крепежным элементам вентфасада

Любому разумному заказчику понятно, что экономить на безопасности нельзя.

Однако стоимость грамотно рассчитанной несущей системы иногда получается довольно внушительной. Тем не менее сомнений быть не должно: эти вложения окупятся долгим сроком службы и безаварийной работой вентфасада.

Несущие элементы должны быть выполнены обязательно из качественной оцинкованной стали. Толщина металла для самых легких облицовочных материалов не должна быть меньше 1 мм, а для некоторых тяжелых материалов может достигать в два раза большей величины. Толщина и качество оцинковки также играют определяющую роль в определении срока службы всей фасадной системы. Атмосферная влага, проникая через некачественное покрытие, приводит к коррозии силовых элементов вентфасада и может привести к катастрофическим последствиям. Желательно применять крепеж, выпускаемый только хорошо зарекомендовавшими себя на рынке компаниями.

Несущие элементы системы должны быть рассчитаны и смонтированы только профессионалами, которые проходят регулярное обучение и сертификацию.

BASWOOL ВЕНТ ФАСАД

BASWOOL ВЕНТ ФАСАД

базальтовый   утеплитель
с плотностью 80-90 кг/м3.
Применяется в гражданском строительстве в качестве тепло- и звукоизоляции навесных вентилируемых фасадов всех типов зданий.


Область применения:

- теплоизоляционный слой при однослойном утеплении в системах наружного утепления фасадов с вентилируемым зазором;
- внешний теплоизоляционный слой при двухслойном утеплении в системах наружного утепления фасадов с вентилируемым зазором (применяется вместе с BASWOOL ЛАЙТ 35).

Прайс-лист на теплоизоляцию BASWOOL >>>


Всегда в наличии на складе:
BASWOOL ЛАЙТ 35 (толщина 50мм)
BASWOOL ВЕНТ ФАСАД 80
(толщина 50мм)
Крепеж для утеплителя (гриб)

Размеры:

Длина, мм
Ширина,мм Высота, мм
1200 600 50 - 200
(кратность 50мм)

Технические характеристики:

Параметр Значение
Плотность, кг/м3 80 90
Теплопроводность при 10 0 С, Вт/(м*К), не более 0,035 0,035
Теплопроводность при 25 0 С, Вт/(м*К), не более 0,036 0,036
Прочность на сжатие при 10 % деформации, кПа, не менее 17,0 20,0
Прочность на отрыв слоев, кПа, не менее 6,0 8,0
Паропроницаемость, мг/(м*ч*Па) не менее 0,3 0,3
Водопоглощение по объему (при полном погружении), %, не более 1,5 1,5
Влажность по массе, % не более 0,5 0,5
Содержание органических веществ по массе, %, не более 3,5 3,5
Степень горючести НГ НГ

Упаковка:
Теплозвукоизоляционные плиты BASWOOL ВЕНТ ФАСАД упаковывают в соответствие с требованиями ГОСТ 25880 и ТУ 5762-001-80015406-2010 в термоусадочную полиэтиленовую пленку, в пачки. Для удобства транспортировки и хранения пачки штабелируются в транспортные паллеты, а так же паллет упаковывается целиком в рукав из полимерной пленки (Стрейч-Худ). Это дает возможность хранить продукцию на открытых площадках без дополнительной защиты при неблагоприятных погодных условиях.

Утеплитель для вентфасада по лучшим ценам в Москве!

Поздравляем, Вы выбрали хорошую систему теплоизоляции, которая сделает здание тёплым, опрятным и комфортным для пребывания. Чтобы добиться максимально приятного микроклимата осталось немного: подобрать эффективный утеплитель для навесного фасада. Как это сделать, читайте нашу подборку фактов!

В чём выгода от утеплителя для вентфасада?

  • На 50–60% дешевле коммуналка, потому как хорошая теплоизоляция и достаточная толщина утеплителя для вентфасада существенно снижают теплопотери и затраты на кондиционирование. Результат – экономия круглый год!
  • Гарантия здоровья, поскольку наружное утепление максимально оберегает здание от появления плесени и грибка. Правильно подобранная толщина теплоизоляции смещает точку росы в сторону утеплителя вентфасада, потому весь удар от влаги и мороза материал берёт на себя. Так стойкие к коррозии и влажности плиты и листы уберегают стены от разрушения!
  • 50 лет службы фасада – это отличный срок, обеспеченный долговечностью теплоизоляции из минеральной ваты, базальтовых теплоизоляционных плит. Обслуживание фасадной системы с максимально возможными межремонтными периодами обходится недорого!

Как выбрать оптимальный утеплитель для вентфасада?

Большой выбор материалов на рынке соблазняет купить утеплитель для вентфасада по самой низкой цене. Только это ошибочное мнение, стоимость – последний критерий, по которому нужно выбирать. Внимательно читайте инструкции, поскольку есть ограничения по применению некоторых изоляторов на деревянных домах. В тоже время эти теплоизоляционные материалы доступные по цене и эффективные на кирпичных и газобетонных постройках.

Итак, что нужно оценивать при выборе изоляции для навесной фасадной системы.

  • Коэффициент теплопроводности. Это один из важнейших показателей, чем он ниже, тем меньше толщины теплоизоляции потребуется. Цена утеплителя для навесного фасада за упаковку невелика, однако на больших объёмах энергоэффективный материал помогает существенно сэкономить.
  • Пожаробезопасность. Теплоизолятор для вентфасада покрывает всю поверхность стен, потому материал нужно выбирать из числа негорючих или слабогорючих. Такие плиты не возгораются при воздействии открытого пламени, или имеют способность затухать.
  • Паропроницаемость. Утеплитель под вентфасад должен обязательно пропускать пары влаги от стен. Потому, конструктивно вентилируемый зазор нужен для отвода и испарения этих паров. Монтаж паронепроницаемого пенополистирола и пенопласта возможен, только весь смысл системы теряется.
  • Гидрофобность. Эта характеристика расскажет, сколько воды остаётся в теплоизоляторе, после его кратковременного погружения в воду. Это свойство связано с вероятностью намокания минераловатного утеплителя для вентфасада. Выбирать нужно полотно со специальной гидрофобной обработкой, сухой утеплитель вентфасада – залог его эффективности.
  • Экологическая безопасность. Хоть система и наружная, но её эксплуатация связана с морозными температурами и нагревом летом. В таких условиях низкокачественная продукция может выделять запахи и вредные вещества, незаметные для людей.
  • Температурная стойкость. Для материалов наружной изоляции в суровых климатических условиях – важный момент. Способность материала сохранять свойства при глубоком морозе и при нагреве до температур плавления.

Что рекомендуют профи для утепления вентфасада?

Для обустройства вентилируемых систем утепления нужен дышащий теплоизолятор. Самыми распространёнными являются оба вида минеральной ваты. Для навесного вентфасада подойдут базальтовая и стекловата, в чём их разница, давайте разбираться.

  • Базальтовые плиты и маты изготавливают из расплава камней. Нити скрепляют вяжущим. Низкая теплопроводность и высокие звукоизоляционные характеристики, отсутствие усадки и гидрофобность. Каменная вата безопасна при монтаже и эксплуатации, легкая при резке и укладке.
  • Штапельное стекловолокно производят из отходов стекольной промышленности,  а также кварцевого песка. Простая технология производства и недорогое сырье определяют невысокую цену на утеплитель для вентфасада. Тут также стоит отметить низкую теплопроводность, хорошее шумопоглощение и малый вес материала. Однако при монтаже следует использовать респиратор и специальные средства защиты.

Оба вида минераловатного утеплителя для фасада материала, по заявлениям производителей, рассчитаны на 50 лет эксплуатации, производятся в разных модификациях в виде плит и рулонов.

Подбирайте толщину теплоизоляционных плит для вентфасада правильно

Исходя из наработанного опыта устройства теплоизоляционных систем, составлена таблица рекомендуемой толщины теплоизоляции зависимо от материала ограждающих конструкций.

Материал стены  Толщина стены Толщина теплоизоляционного слоя
Бетон  230 мм 15 мм
Полнотелый рабочий кирпич  510 мм 10 мм
Пустотелый керамический кирпич  510 мм 8 мм
Силикатный кирпич  510 мм 10 мм
Деревянный брус  150 мм/200 мм 10/5 мм

Соблюдайте рекомендации по монтажу утеплителя вентфасада!

Для большей надёжности специалисты рекомендуют устанавливать в два слоя. Материал верхнего слоя подбирают большей плотности. Для навесного вентфасада важно соблюдать шахматную расстановку плит, при которой соблюдается разбежка по швам. Такой рисунок помогает избежать мостиков холода.

Монтаж минераловатного утеплителя фасада нужно обязательно выполнять в комплексе с пароизоляционными и гидроизоляционными плёнками. Пароизоляционная мембрана крепится между стеной и теплоизоляцией, а водозащитное полотно покрывает изолятор со стороны воздушного зазора.

Для фиксации рекомендуется выбирать дюбеля грибовидной формы с атермическим внутренним гвоздём. Вата обеспечивает плотное прилегание к стене, потому крепление плит не доставит хлопот. Вот основные пункты, на которые следует обратить особое внимание при установке теплоизоляции фасада.

Видео: навесной вентилируемый фасад: устройство и преимущества

Все вопросы по выбору теплоизоляции задавайте нашим менеджерам по телефону. На нашем сайте собран самый большой ассортимент материалов, чтобы вы могли купить утеплитель для вентфасада по выгодной цене и в оптимальной модификации. Звоните: любой объём, персональные скидки, доставка и другие приятные условия продажи ждут Вас!



Монтаж вентфасада на газобетон

Оптимальным вариантом для облицовки газобетонных стен подходят навесные вентилируемые фасады. Такие фасады, за счет «дышащих» свойств, дают возможность блокам проявлять свои паропроницаемые свойства в полном объёме.


Что можно сказать о газобетоне


Газобетон является одним из видов ячеистых бетонов, содержащих цемент и кварцевый песок с гипсовыми или известковыми добавками, камень отличается распределёнными по всей площади сферическими порами размером от 1 до 3 мм. В зависимости от региона, где проходит строительство, толщина материала для стен выбирается, учитывая погодные условия.

Материал обладает качественной характеристикой теплопроводности, которое сравнится с натуральным деревом. При строительстве домов распространенный диаметр используемых бревен 26-30 см, а толщина блоков – 37-40 см, то есть газобетонная стена получается прочнее, а значит, энергосбережение будет больше.

Вентилируемый фасад для стен из газобетона

Газобетон отлично впитывает влагу, поэтому при установке вентилируемой конструкции на фасад из данного материала необходимо выполнить дополнительную защиту для проникновения влаги в его ячейки. Если монтаж выполняется без утеплителя, то гарантией нормального функционирования пароизоляционных характеристик газобетона станет зазор между облицовкой и поверхностью стен. Таким образом, тепло распределяется по помещению гораздо быстрее, а счета на оплату приходят меньше.

Применение технологии вентилируемого фасада даст возможность обогревать дом без потери тепла.

Как выбрать утеплитель?

При проектировании работ важно правильно выбрать теплоизоляционный материал для вентилируемых фасадов на газобетон. Специалисты рекомендуют выбраться только те виды утеплителя, которые обладают качественными паропроницаемыми свойствами, например: минеральная вата, подходящая для наружных работ по жесткости и плотности.

СОВЕТ: При монтаже фасада необходимо применять паропроницаемую мембрану, которая предотвратит утеплитель от попадания в него конденсата и даст возможность выходить наружу теплым парам.

Стоит отметить, что при монтажа фасада не рекомендуется применять пенополистирол, так как он слабо пропускает пар, за счет этого нарушаются основные характеристики газобетона.

Плюсы и минусы

Преимуществом вентилируемого фасада для постройки из газобетона являются:

«Точка росы» - температура охлаждения окружающего воздуха, при которой образуется водяной пар. В случае отделки с применением технологии вентилируемого фасада данная точка будет во внутренней поверхности облицовки, что даст возможность выведения паров наружу за счет циркуляции воздуха.

  • Огромный выбор материалов для облицовки фасада на любое архитектурное и дизайнерское строение;

  • Срок службы вентилируемых фасадов составляет до нескольких десятков лет, в зависимости от выбора материала облицовки;

  • Качественная защита газобетонных стен от внешних климатических условий;

  • Легко устанавливать вентилируемый фасад вне зависимости от погоды.

Недостатком применения данной технологии можно назвать свойство газобетона впитвать влагу. Поэтому использовать вентилируемый фасад в близости к водоёмам, а также в регионах с обильными осадками не рекомендуется.

Особенности монтажа

Установка вентилируемого фасада на газобетон всегда происходит стандартно, но нужно учитывать специфику блоков, которая может повлиять на дальнейшую эксплуатацию постройки. Монтаж наружных работ следует производить только после окончания внутренней отделки помещений, которые провоцирует накопление влаги: штукатурка стен, стяжка пола, укладка плитки.

Выбор крепёжных элементов

За счет пористости газобетона следует внимательно подойти к выбору крепежных элементов для фасада. Ошибочный выбор крепежа повлечёт за собой «отслоение» утеплителя от стены и нарушение целостности обрешетки. Для качественного монтажа фасада стоит использовать надежные крепления, которые обеспечат долгую фиксацию:

  • нейлоновый универсальные дюбель-гвозди;

  • пружинные раскрывающиеся дюбеля;

  • химические анкеры;

  • механические анкеры:
По типам его также можно поделить на следующие группы:

1.       Распорный;

2.      Универсальный;

3.      Забивной;

4.      Пружинный.

Самым эффективным способ крепления вентилируемого фасада к газобетону являются механические дюбеля. Их закрепляют в материале облицовки, а следом вкручивают крепёжный элемент, который производит расширение, в результате которого блок притягивается зубцами.

Также надежен и химический способ, при котором фиксацию фасада и стен выполняет смола. Необходимо выбирать крепёж в зависимости от веса материала отделки и используемого профиля (металлического или деревянного бруса). При установке с применением технологии вентилируемого фасада на крупных постройках необходимо сначала проверить крепежи на вырыв.

07.08.2017

Изовер ВентФасад Оптима свойства, цена

Назначение теплоизоляционного материала Isover ВентФасад Оптима

Плиты Изовер ВентФасад Оптима применяются для обеспечения теплозащиты и звукоизоляции строительных объектов, сдающихся в эксплуатацию или уже требующих любого вида ремонта (капитальный, текущий, реставрация, реконструкция). Изделия ВентФасад Оптима укладываются в качестве основы двухслойной изоляции, могут применяться в качестве однослойной защиты фасадов зданий с высотой не более 4-х этажей.

Утеплитель Isover ВентФасад Оптима применяют при монтаже нижнего или верхнего слоя вентилируемых фасадов, каркасных стен (сэндвич-панелей поэтапной сборки), для обустройства «колодцевых» кладок.

Состав и свойства теплоизоляции Isover ВентФасад Оптима

ISOVER ВентФасад Оптима представляет собой полужесткие плиты, сделанные из минеральной ваты на основе стекловолокна высшего качества, в производстве которых использовалась запатентованная технология волокнообразования TEL. Плиты ISOVER ВентФасад Оптима кашированы стеклохолстом. Продукт ISOVER ВентФасад Оптима предназначается для строительства, подходит для реконструкции жилых, общественных и производственных зданий. Его применяют в качестве внутреннего слоя для конструкций с вентилируемым фасадом; как однослойное решение для вентилируемых фасадов зданий (высотой до 4-х этажей).

Теплоизоляция – низкий коэффициент теплопроводности обеспечивает надежную теплозащиту.Звукоизоляция – значительно снижается уровень шума в помещении.Пожаробезопасность – материал принадлежит к группе негорючих материалов, при кашировании стеклохолстом - к группе слабогорючих материалов с негорючей основой. Не изменяет класс пожарной опасности системы. Продукты, кашированные стеклохолстом, предотвращают конвективный теплоперенос тепла, обусловленный потоком воздуха в воздушном зазоре.

Долговечность – эксплуатационные свойства материала сохраняются в течение всего срока службы конструкции, составляющего не менее 50 лет.

Влагостойкость – химический состав стекловолокна обеспечивает устойчивость к взаимодействию с влагой.

Паропроницаемость – материал беспрепятственно пропускает пар, способствуя выходу влаги из конструкции.

Экологичность – материал безопасен для здоровья, его можно применять даже при особенно высоких гигиенических требованиях.

Удобство монтажа – сокращение времени монтажа достигается за счет больших размеров плит верхнего слоя. Вдвое сокращает количество крепежа за счет небольшого веса и оптимальных геометрических размеров плит. Исключаются сквозные швы благодаря соединению «шпунт-гребень». Уменьшаются затраты на транспортировку и складирование за счет специальной упаковки Multipack.

Упругость - гарантирует качество прилегания теплоизоляционного слоя к стене, исключая образование воздушных карманов. Длинные и гибкие волокна исключают возможность эмиссии волокна.

Монтаж теплоизоляционного материала Isover ВентФасад Оптима

ISOVER ВентФасад является современной, долговечной, энергоэффективной и технологичной теплоизоляцией, произведенной из минеральной ваты на основе стекловолокна высшего качества.

Следует исключить возможность деформации материала: поддерживанием единой толщины теплоизоляционного слоя при монтаже по всему массиву. Это способствует неизменности заявленного термического сопротивления ограждающей конструкции. Для исключения деформации теплоизоляции важно также правильно подобрать дюбеля и произвести квалифицированный монтаж.

Преимущества теплоизоляции Isover ВентФасад Оптима:

  • Максимальная теплозащита
  • Сохранение класса пожарной опасности системы
  • Длительность срока эксплуатации
  • Плотное прилегание к стене
  • Упругость и эластичность
  • Невозможность эмиссии волокна
  • Отсутствие конвективного переноса тепла потоком воздуха в воздушном зазоре



Кронштейны для навесного вентилируемого фасада

Фасадные кронштейны применяются в конструкции фасадной системы, для монтажа обрешетки. Они представляют собой анкерные уголки с двумя ребрами жесткости и отверстием под анкерный крепитель.

Кронштейны производятся из стального тонколистового, холоднокатанного, горячекатанного проката с защитным цинковым покрытием, с дополнительным полиэфирным покрытием.

Металлические кронштейны для фасада могут быть простыми и усиленными, у них бывают различные размеры и толщина металла, но применяются они в основном для облицовки фасадов, являются комплектующими фасадной системы.

Такие крепежные элементы дополнительно окрашиваются полимерно-порошковым покрытием, что дополнительно увеличивает срок службы элементов фасада.

Стандартные кронштейны для вентилируемого фасада изготавливаются из металла толщиной 1,2 мм и имеют ширину 50 мм. А также их усиливают дополнительно 2 ребра жесткости и на ответной части кронштейна, который примыкает к стене есть отверстие под анкерный болт. Длина таких кронштейнов может быть различной — от 50 до 400 мм.

Усиленные кронштейны (ККУ) более широкие — 90 мм. Они изготавливаются из высококачественного оцинкованного металла толщиной 1,2 мм или 2 мм. Имеют также два ребра жесткости и на ответной части два отверстия под анкерный крепеж. Длина таких кронштейнов может быть различной — от 90 до 350 мм.

Вес кронштейнов для вентилируемого фасада
Наименование Вес, кг/шт.
Кронштейн 50 0,072
Кронштейн 100 0,114
Кронштейн 150 0,15
Кронштейн 200 0,192
Кронштейн 250 0,25
Паронит 60*60 0,12
Кронштейн усиленный ККУ 300 0,584

Применение кронштейна для фасада

Монтаж кронштейнов для вентилируемых фасадов выполняется строго в технологической последовательности. На объекте сначала устанавливают леса и подготавливают основание стены и только после этого приступают к монтажу фасадных кронштейнов.

Подготовка основания под монтаж кронштейнов и крепление утеплителя состоит из следующих технологических операций:

  • сбить старую осыпающуюся или непрочную штукатурку
  • восстановить разрушенную кирпичную или каменную кладку
  • прочную штукатурку (после испытания на нагрузку от распорных дюбелей) допускается оставить.

После того, как основание готово, осуществляется монтаж несущих кронштейнов для отделки вентилируемых фасадов. Кронштейны могут быть:

Простыми — стандартными (Анкерный фасадный кронштейн толщиной 2 мм, имеет 2 ребра жесткости, его ширина может быть 50, 60 или 70 мм. А также он оснащен отверстием под анкерный дюбель. Такие кронштейны могут быть использованы для облицовки здания высотой до 75 м. Длина кронштейна может быть различной — от 50 мм. до 450 мм. )

Усиленными (Более широкий усиленный кронштейн, его ширина 90 мм. Также оснащен двумя ребрами жесткости и дополнительным усом для фиксации профиля, который к нему монтируется. Такой кронштейн имеет 2 отверстия под анкерный болт, а также может быть изготовлен в толщине металла — 2 мм. или 1,2 мм. Длина кронштейнов может быть различной от 80 мм. до 400 мм.)

Межэтажными (Это специальные кронштейны, которые применяются в конструкциях межэтажных систем. Они бывают в двух вариантах, а длина делается раной, в зависимости от проекта. Толщина металла таких кронштейнов — не менее 2 мм. Чертежи и узлы крепления можно увидеть в конструктивных решениях по межэтажным системам).

Стандартный кронштейн

Усиленный кронштейн

Межэтажный кронштейн



Какие именно кронштейны будут использоваться в конструкции вентилируемого фасада определяют проектировщики, при разработке проектной документации для отделки. Это зависит от самого здания, его архитектурных элементов, состояния и материала несущих стен, а также расчета нагрузок при выборе облицовочного материала.

К основанию (несущей стене) металлические кронштейны крепятся с помощью анкерных дюбелей. Между стеной и пятой кронштейна устанавливается термоизолирующая (паронитовая или изолоновая) прокладка.

В случае, если ограждающие конструкции здания выполнены из пустотелых блоков или кирпичей, рекомендуется применять специальные дюбели, параметры и размеры которых уточнить после проведения пробных испытаний на вырыв.

Тип, количество и места установки несущих кронштейнов определяется проектом в зависимости от динамических нагрузок и архитектурных особенностей здания.



Последовательность монтажа кронштейнов на фасад:



  1. Производится привязка проекта конструкций вентилируемого фасада к фактической стене здания на основании исполнительного листа, геодезических съемок, геометрических обмеров.
  2. Устанавливаются вертикальные (горизонтальные) маяки по линиям несущих фахверков с шагом согласно проекту, по размеченным вертикалям и горизонталям.
  3. Делается разметка отверстий крепления несущих кронштейнов (согласно проекту)
  4. Производится бурение отверстий в стене (механизированным инструментом вращательного действия, не допускается ударное воздействие!)
  5. Монтаж на стену несущих кронштейнов производится анкерными дюбелями при помощи электрошуруповерта со специальной насадкой.
  6. Под каждую базовую часть кронштейна к стене укладывается паронитовая прокладка.

Фасадные кронштейны применяются для монтажа на стене здания горизонтальных профилей (при вертикально-горизонтальной схеме крепления вентилируемых фасадов), и для монтажа вертикальных профилей Т-образных (при монтаже облегченной вертикальной системы или системы крепления в междуэтажные перекрытия).

Узлы крепления фасадных кронштейнов при различной технологии облицовки зданий можно посмотреть в альбомах технических решений.



Кронштейн для фасада — цены и особенности



Мы предлагаем лучшие цены на кронштейны для фасада собственного производства. Всегда в наличии фасадные системы из оцинкованной и нержавеющей стали.

У нас Вы можете купить или заказать любое количество кронштейнов металлических для облицовки зданий. Мы всегда держим в наличии на складе  большие объемы оцинкованных кронштейнов, а также окрашенных полимерно-порошковым покрытием. Цены на фасадные кронштейны нашего производства низкие, в зависимости от объемов мы делаем дополнительные скидки.

Простые кронштейны как правило имеют ширину от 50 мм до 70 мм. (по требованию заказчика). Стандартные два ребра жесткости и одно отверстие под анкерный болт, а усиленные кронштейны — ККУ — имеют ширину 90 мм, два ребра жесткости, дополнительный ус для удобства монтажа и два отверстия под анкерный крепитель.

Также у наших специалистов Вы можете заказать БЕСПЛАТНЫЙ расчет вашего фасада по телефону +7(495)989-18-04 или скачать готовые расчеты фасада.



Рекомендации по увеличению срока службы фасадных кронштейнов



Кронштейн для фасада нашего производства —  это элемент облицовки зданий, который экологически безопасен для жизни, здоровья людей и окружающей природной среды. А также он не выделяет токсичных веществ в окружающую среду и является радиационно безопасным.

Кронштейны для вентилируемых фасадов предназначены для отделки и утепления наружных ограждающих конструкций жилых и общественных зданий и сооружений повышенного и нормального уровней ответственности, выполненных из бетона, кирпича, камня и бруса при новом строительстве, реконструкции и капитальном ремонте.

Допустимая степень агрессивности окружающей среды при применении анкерных кронштейнов для навесного фасада – неагрессивная, слабоагрессивная, среднеагрессивная, (по СНиП 2. 03.11-85 «Защита строительных конструкций от коррозии»).



Типы агрессивности окружающей среды :



  • Неагрессивная среда — сельские районы, удаленные от промышленных предприятий и автомагистралей
  • Слабоагрессивная среда — районы городской застройки, удаленные от автомагистралей и промышленных предприятий с агрессивными выбросами
  • Среднеагрессивная среда — города с большим количеством промышленных предприятий и с интенсивным автомобильным движением
  • Сильноагрессивная среда – зоны с солевым уносом вблизи побережья морей и соленых озер, районы с вулканической деятельностью.

Для использования кронштейнов для фасадной системы в условиях приморской городской, либо промышленной городской атмосферы средней агрессивноси в течение 30 лет оцинкованные детали должны быть дополнительно защищены слоем полимерного покрытия толщиной не менее 40 мкм.

Фасадные кронштейны и другие элементы фасадных систем и конструкций вентилируемых фасадов состоят из оцинкованного металла, основным протектором от коррозии которых является цинковое покрытие. Известно, что цинк, нанесенный на стальные элементы является донором при электрохимической коррозии, возникающей при взаимодействии металлов с разными электрохимическими потенциалами. Важным фактором, влияющим на интенсивную коррозию металлов являются кислотные дожди.

  • В сельской местности коррозионный износ цинка под влиянием окружающей среды составляет 1 мкм/год.
  • В условиях промышленного города этот показатель может достигать 10-15мкм/год., в то время как коррозионный износ стали достигает 50-70мкм/год.

Таким образом, чтобы обеспечить долговечность системы необходимо применять только оцинкованные стали с полимерно-порошковым покрытием, коррозионностойкие стали. Все поврежденные участки элементов и фасадной обрешетки должны быть покрыты эмалями для наружных работ.

Элементы оцинкованной системы и в том числе кронштейны для вентфасада, не защищенные полимерным покрытием, в условиях городской промышленной атмосферы устойчивы к коррозии и могут эксплуатироваться сроком до 15 лет.

Класс пожарной опасности всех фасадных кронштейнов в соответствии с критериями оценки по  ГОСТ 31251-2003 соответствует КО.



Кронштейн для фасада — чертежи и размеры



При монтаже фасадных кронштейнов тип количество и места установки несущих кронштейнов определяется проектом, в зависимости от динамических нагрузок и архитектурных особенностей здания.

Длина кронштейнов должна быть не менее толщины утеплителя плюс размер полки горизонтального профиля с учетом вентиляционного зазора.



Другие элементы фасадных систем



Профиль  «П»-образный (шляпный)

Профиль «Т»- образный

Профиль «Z»- образный

Профиль  «Г»- образный

Кляммеры для керамогранита

Декоративные планки для фасадных панелей

Паронитовая прокладка

Крепеж для фасадных систем



Дополнительные разделы по фасадным металлическим профилям и комплектующим:

Вентилируемые фасады


ТУ

  • Установка изоляционной панели STIFERITE FIRE B с помощью нейлоновых анкеров.
  • Крепление вертикальной или горизонтальной конструкции в зависимости от типа используемой облицовочной панели
  • Укладка материала покрытия стен

Инструкции и руководства
Вентилируемые фасады - новейшая и сложная многослойная структурная эволюция внешнего утепления стен
Вариант использования более толстой изоляции, не беспокоясь о натяжении облицовки изоляционной панели, является интересной альтернативой ETICSystems с отделкой штукатуркой
. Вентиляция в камере с воздушным зазором отводит значительное количество тепла, которое снижает температуру к облицовке теплоизоляционной панели и регулирует температуру внутри покрытия стены
Необходимо тщательно продумать толщину изоляционной панели и рассчитать ее исходя из реальных условий работы

STIFERITE FIRE B специально разработан для теплоизоляции вентилируемых фасадов (соответствует требованиям Технического руководства «Требования пожарной безопасности фасадов жилых домов» от 15. 04.2013).

См. Также: порядок установки

В таблицах указана рекомендуемая толщина панелей Stiferite на основе

  • Климатические зоны
  • Действующие законодательные ограничения на коэффициент теплопередачи
  • И следующий состав строения:


Рекомендуемая толщина
STIFERITE FIRE B
Климат
Зона

DLgs 311/06

Налоговый вычет MD 65%
ДМ 26.10.2010

А 20 мм 30 мм
B 30 мм 40 мм
С 50 мм 60 мм
Д ​​ 50 мм 70 мм
E 60 мм 80 мм
F 60 мм 80 мм

Примечание: для различного состава конструкций или материалов мы предлагаем использовать программу расчета, доступную в Интернете (см . : Коэффициент теплопередачи и проверка конденсации методом Глейзера)

Вентилируемый фасад - Eco Habitat

Вентилируемые фасады защищают ограждающие конструкции здания от прямых солнечных лучей и природных стихий, улучшая их тепловые характеристики, прочность и внешний вид.

Вентилируемый фасад, находящийся снаружи конструкции, функционирует как тепловой буфер, уменьшая нежелательный приток тепла в период охлаждения, потери тепла во время отопительного сезона и тепловой дискомфорт из-за асимметричного теплового излучения. Он также поддерживает материал наружных стен в сухом состоянии, предотвращает образование конденсата внутри наружных стен и попадание дождевой воды в конструкцию здания. Эти функции подробно описаны ниже.

Считается самой эффективной системой для решения общих проблем изоляции в зданиях и устранения тепловых мостов и проблем с конденсацией.Это идеальная система, особенно для ремонта зданий. Его можно построить в любой климатической зоне, с той разницей, что толщина необходимой теплоизоляции зависит от местоположения здания.

Инвестируя в вентилируемые фасады, вы экономите не только свои деньги за счет снижения энергопотребления здания, необходимого для отопления и охлаждения, но также из-за низких эксплуатационных расходов и долговечности вашего здания.

Пассивная изоляция воздушной полости в сочетании с надлежащей системой изоляции стен помогает экономить энергию.Когда на улице жарко, эта буферная зона за системой облицовки позволяет горячему воздуху остывать, защищая внутреннее пространство дома или конструкции от теплового воздействия. Аналогичным образом, в более холодном климате или при более прохладной погоде в любом климате это воздушное пространство за облицовкой обеспечивает ту же буферную зону для предотвращения передачи тепла или потерь, что создает более энергоэффективное здание.

Как это работает?


Вентилируемый фасад состоит из элементов, которые прикреплены к основной конструкции здания.На ограждающей конструкции здания крепится толстая теплоизоляция, вентиляционная камера и система облицовки.

Теплоизоляция

Теплоизоляция снижает рассеивание тепла в холодные месяцы и поглощение тепла в теплые месяцы, помогая значительно сэкономить деньги на отоплении и охлаждении, а также значительно улучшить тепловой комфорт вашего дома.

Вентиляционная камера

Воздушная камера, расположенная между облицовкой и оболочкой здания, создает естественную вентиляцию за счет так называемого «эффекта дымохода / трубы».Во время отопительного сезона более теплый воздух поднимается вверх через фасад здания и выходит в верхней части камеры через вентиляционные отверстия в облицовке фасада, а свежий более прохладный воздух поступает на фасад здания через основание камеры. В период охлаждения эффект дымохода меняется на противоположный, но обычно он слабее из-за более низкой разницы температур.

Эти вентиляционные отверстия должны быть> = 20 мм и должны быть оставлены всякий раз, когда есть разрыв в облицовке фасада.Чтобы обеспечить циркуляцию воздуха в вентилируемой камере, воздухозаборник и выход воздуха должны быть правильно настроены. Благодаря этой проницаемости движущийся воздух рассеивает водяной пар изнутри наружу и облегчает «выдыхание» фасада. Кроме того, воздушный зазор поддерживает изоляционный материал в сухом состоянии, предотвращает образование конденсата за изоляцией и проникновение дождевой воды в конструкцию здания. Воздушные зазоры способствуют перераспределению влаги и удалению влаги за счет воздухообмена.

Система облицовки

Система облицовки позволяет теплу, поглощаемому солнечным излучением, рассеиваться за счет естественной вентиляции воздуха из камеры.Система устанавливается на металлическую подвесную конструкцию / рейки, прикрепленные к каркасу здания (ограждающей конструкции) слоями изоляции.Основная функция внешней облицовки - защита и изоляция здания, а также создание воздушной полости между внешней средой. и несущая стена здания.

инновационных типов фасадов - фасад с закрытой полостью

Впервые представлен на GPD 2019

С другой стороны, мы стали свидетелями все более широкого внедрения двух- и многослойных фасадов, включая возврат к естественной вентиляции в 90-х и новом тысячелетии. Сегодня мы рассматриваем фасад с закрытыми полостями (CCF) как многообещающий и инновационный способ развития новых возможностей, особенно для высотных зданий, которые могут достичь того же уровня в ближайшие годы.

В следующем отчете будет представлен обзор существующих систем, а также будут указаны проблемы и возможности этой передовой новой фасадной системы. Кроме того, будут представлены несколько эталонных проектов прошлых лет, как завершенных, так и строящихся.

Отчет показывает путь к правильному функциональному дизайну и иллюстрирует наиболее важные вопросы хорошего управления качеством.

1 Фасадная техника в эпоху перемен

Непрерывное совершенствование имеющихся высокопроизводительных стеклопакетов и рам в течение последних 30 лет привело к гораздо большей энергоэффективности. Другой важной вехой стала разработка в 90-х годах двустенных фасадных конструкций, которые использовались в основном в коммерческих и высотных зданиях. Кроме того, децентрализация элементов HVC (например, охлаждающих потолков, термоактивированных бетонных плит и децентрализованных систем вентиляции) продемонстрировала множество гибридных возможностей с естественной оконной вентиляцией.

Естественная вентиляция через окна с возможностью ручного управления - в отличие от центральных систем механической вентиляции с только централизованными системами управления - должна обеспечивать как улучшенный энергетический баланс, так и высокую степень признания пользователя. Особенно в многоэтажных зданиях, которые подвержены сильному ветру, защита солнцезащитных кремов второй кожей или, по крайней мере, локальным стеклом, отклоняющим влияние ветра, повысила удобство использования и значительно снизила потребность в охлаждении.

Однако часто возникали сомнения относительно более высоких необходимых инвестиций и более высоких затрат на обслуживание и очистку, связанные с двойными фасадами.Это часто приводило к решениям, которые все еще строились как единая оболочка для окон, игнорируя все более необходимую защиту от солнца, вызванную высокой температурой нашей атмосферы.

Идея открывающихся окон в небоскребе была реализована в сочетании с менее дорогим однослойным фасадом с помощью недавно разработанного «Parallelausstellflügel» (параллельное качающееся крыло) с приводом от двигателя. Это позволило установить динамический ветрозащитный экран с точным дозированием для непрерывной подачи свежего воздуха независимо от влияния ветра.Такие здания, как Main Tower Frankfurt, показывают, что эта идея даже была принята для инвестиционных проектов.

Один из самых ярких недавних примеров оборудования высокого здания с однослойным фасадом и открывающимися окнами, безусловно, был запланирован Drees & Sommer Fassadentechnik для обновления башен-близнецов Deutsche Bank во Франкфурте.

Но технология однослойного фасада по-прежнему имеет существенный недостаток: довольно темное солнцезащитное остекление и по сравнению с двойным фасадом значительно более высокое энергопотребление при меньшем количестве дневного света в здании.Однако решения для чрезвычайно сложных ограждающих конструкций зданий с лучшими изоляционными и солнцезащитными свойствами все еще не было. Это включает в себя стремление к новому внешнему виду достопримечательностей с высокой узнаваемой ценностью. Итак, спрашиваем:

Двустенный фасад не больше, а лучшее из всех плохих решений?

2. От двустенного фасада к закрытому фасаду

Сообщается о ряде положительных примеров зданий DoubleSkin-Façade. В случае открытого конкурса на монтажные работы цены зачастую были более умеренными, чем ожидалось.На рубеже тысячелетий были опубликованы книги о том, как можно оптимизировать проектирование фасада и вентиляции. Тем не менее, примеры с ограниченной функцией, нагревом или коротким замыканием от выхлопа к приточному воздуху также существуют в большом количестве. Такие дефекты появляются, особенно если отверстия наружу или расстояния между внутренней и внешней обшивкой значительно уменьшаются.

Таким образом, все проекты фасадных двустенных фасадов Drees & Sommer разрабатывались с нуля с четким посланием владельцу: неизбежное превышение температуры в коридоре фасада требует обеспечения минимальной механической вентиляции тех пространств, которые являются расположен за двустенным фасадом.

Улучшение этой ситуации может быть достигнуто при тщательном проектировании за счет эффективного потока через фасадный коридор, чтобы поддерживать эти избыточные температуры как можно более низкими. Хорошо спроектированные фасады коридоров демонстрируют типичный нагрев отработанного воздуха на 4-6 Кельвинов при полной инсоляции и с активными солнцезащитными шторками в коридоре. Не очень хорошо спроектированные фасады коридоров часто показывают температуру 10-15 градусов Кельвина при одинаковых условиях. Это существенно повлияет на удобство использования естественной вентиляции помещений позади.

Это, однако, определяется геометрией и экспозицией коридора, а также формой и размером вентиляционных отверстий и требует консультации специалиста по аэродинамике. Таким образом, часто упоминаемая энергоэффективность DoubleSkin-Façades верна только при хорошем дизайне их вентиляции.

Среди наиболее известных примеров проектов в Германии - Почтовая башня в Бонне - отличный пример естественной вентиляции и дневного / солнечного затенения с помощью DoubleSkin-Façade. Это высотное здание высотой 166 м, спроектированное архитекторами Мерфи Яном, Чикаго, было удостоено серебряной награды Emporis Skyscraper после завершения строительства в 2002 году. Планирование фасада было выполнено с использованием фасадных технологий Drees & Sommer, консультации по аэродинамике и замеры компанией I.F.I. Институт промышленной аэродинамики.

Это открытие привело к появлению новой идеи для типа DoubleSkin-Façade-Type, названного Closed-Cavity-Façade или сокращенно «CCF». Сочетание преимуществ однослойного фасада с преимуществами двустенного фасада привело к созданию непроветриваемого двустенного фасада с очень хорошей теплоизоляцией внутри и большей глубиной снаружи.

3. Передовая технология фасадов CCF

Фасадный фасад с закрытыми полостями (CCF) предотвращает загрязнение своих внутренних поверхностей, так как не подвергается вентиляции. Конденсация подавляется подачей осушенного воздуха внутрь, но его количество очень мало, так как устройство сконструировано так, чтобы быть почти воздухонепроницаемым. Сохраняются хорошие звукоизоляционные и солнцезащитные свойства двойной обшивки. Если нужна возможность естественной вентиляции, открывающаяся заслонка может быть объединена с элементом CCF, который при нормальных обстоятельствах не открывается.

Подача сухого воздуха регулируется по температуре точки росы на улице и температуре поверхности. Чем больше выбрано так называемое расстояние от точки росы до критической температуры поверхности (например, внутренней части внешнего одинарного остекления), тем безопаснее конструкция подготовлена ​​от ухудшения обзора из-за конденсации. Факт, который беспокоит многих не очень хорошо продуманных вентилируемых фасадов Double-SkinFaçades. Сегодня на рынке доступны две принципиально разные системы. Одна система производит осушенный воздух в локальных блоках, другая - в центральных.Следовательно, необходимы воздухонепроницаемые трубы для фасадных элементов, но только небольшого диаметра.

В децентрализованном сухом кондиционировании (рис. 1 / тип C) используются сушильные шкафы, которые располагаются в непосредственной близости от фасадных элементов. Их можно установить как в полости под элементами, так и в полости потолка над элементами. В любом случае важным является постоянный доступ к соответствующим панелям доступа для обслуживания устройств и замены картриджей с осушителем, используемых до насыщения.

Другой возможностью является использование распределенных блоков кондиционирования, называемых «блоками AHC», которые выполняют процесс регенерации внутри устройства, поэтому замена какого-либо осушающего агента не требуется. Такая система была впервые внедрена в новой штаб-квартире Energie AG Upper Austria в Линце. Местный фасад выполнен из тройного изоляционного стекла с криптоновым заполнением внутри. Защита от солнца в полости и единственное остекление снаружи. На одном фасаде этого интересного проекта было реализовано даже несколько открываемых устройств CCF.

Совершенно другие пути были приняты с версией CCF с подачей сжатого воздуха (тип Рис. 1 / D). Сухой воздух вырабатывается центральным блоком и контролируется всеми подключенными элементами. Это позволяет очень эффективно осушать этот воздух (например, путем адсорбции) и прост в обслуживании. Кроме того, элементы настраиваются индивидуально в зависимости от потребности в подаче осушенного и сжатого воздуха. Сеть подачи воздуха сделана из стальных труб или труб из нержавеющей стали для покрытия более высоких давлений, используемых для распределения в трубках малого диаметра.

Планирование воздуховодов и центральной установки сжатого воздуха обычно выполняется группой планирования HVAC, но включает некоторые важные интерфейсы для планирования и производства фасада. Однако окончательное определение проектных параметров, таких как размеры трубопроводов сжатого воздуха, принимает подрядчик-исполнитель. Это особенно важно, чтобы определить и обеспечить четкие интерфейсы для ответственности и ответственности за правильную работу всей системы в конечном итоге.

Письменная гарантия на систему сроком не менее десяти лет обычно требуется в контрактах на фасады CCF.

Дизайн CCF привлекателен тем, что требует небольших дополнительных вложений или вообще не требует их затрат по сравнению с обычным двустенным фасадом. В основном это связано с тем, что относительно скромные дополнительные затраты на воздуховоды и центральный сжатый воздух компенсируются отказом от открывания и очистки, как это имеет место на фасадах с двойным покрытием. Кроме того, ежегодные затраты на обслуживание оконной створки в обычном фасаде с двойной обшивкой примерно эквивалентны или даже превышают затраты на техническое обслуживание системы сухого воздуха CCF.


Рисунок 1: Обзор фасадных систем с двойной оболочкой
Рисунок 2: Power Tower Linz (Источник: Energy AG)

4. Возможности и проблемы техники CCF

В дополнение к вышеупомянутым техническим преимуществам CCF для обслуживания и ремонта мы видим некоторые архитектурные и дизайнерские преимущества для этого типа фасада. За счет исключения внутренней очистки профили каркаса стали значительно тоньше. Кроме того, возможны значительно большие размеры стекла по сравнению с двустенными фасадами с крыльями внутри.

Высокое визуальное качество внутреннего и внешнего фасада делает CCF чрезвычайно интересным для архитекторов и владельцев зданий (см. Рис. 3 и 4).


Рисунки 3 и 4: InHaus 2 Duisburg (левый рисунок показывает CCF, правый - двойной фасад)

Кроме того, открываются новые возможности для использования направленного света с системами защиты от солнца. Расширен выбор материалов для солнцезащитных жалюзи, так как CCF не подвергается воздействию ветра или дождя, а материалы должны быть только устойчивыми к температуре и воздействию солнца.Поскольку тепло переносится не конвекцией, а излучением, направление оси вращения жалюзи не так важно.

Теплоизоляция в холодные зимние дни отличная с возможными значениями Ucw от 0,6 до 0,9 Вт / м² K для элементов CCF с внутренним тройным остеклением. В зависимости от соотношения окон и непрозрачных элементов фасада могут быть выполнены даже очень высокие требования к теплоизоляции.

Однако новый фасадный фасад CCF также создает некоторые проблемы для проектировщиков фасадов и строителей.Элементы, установленные в закрытой полости, практически не подлежат замене или обслуживанию. Следовательно, могут быть полезны новые способы моторизации и управления элементами с активаторами вне замкнутой полости. Все активные или пассивные элементы в полости должны выдерживать высокие температуры (примерно до 80–90 ° C) и длительный срок службы без обслуживания. Каркас полости должен сохранять воздухонепроницаемость при высоких внутренних температурах и может подвергаться воздействию высоких температурных градиентов по отношению к окружающим элементам здания.

Теплоизоляция внутреннего (тройного) остекления элемента CCF необходима не только для внутренней изоляции, но в основном для уменьшения так называемой вторичной теплопередачи при полной инсоляции летом. Сразу после подписания контракта очень важно, чтобы подрядчик провел испытания этих компонентов в реальных условиях, прежде чем он получит разрешение на изготовление фасада в больших объемах. Следуя этому правилу, это было сделано на одном из первых высотных зданий, в которых был использован крупномасштабный фасад CCF, новом здании Roche Building 1, высотном здании высотой 178 м в центре Базеля, Швейцария.

5. CCF - Реализованные инновации

За последнее десятилетие фасадный тип CCF был успешно реализован на ряде проектов. Один из таких проектов - Power Tower в Линце.

Для строительного отдела Рош было подготовлено сравнение характеристик обычного двустенного фасада и фасада с закрытой полостью. Результаты были настолько убедительными, что новая высотная штаб-квартира компании Roche Diagnostics в Роткройце, недалеко от «Цугер-Зее», была построена с использованием той же технологии CCF и завершена в 2010 году до башни Рош в Базеле.До этой даты не было или было лишь несколько практических опытов, на которых владелец мог бы пересмотреть свое решение относительно главного офиса.


Рис. 5: Roche Diagnostics Rotkreuz

Другой проект CCF был реализован на территории Roche в Кайзераугсте для строительства нового лабораторного здания.

Сейчас завершено строительство нового здания Roche Building 1 в Базеле, которое в настоящее время является самым высоким небоскребом в Швейцарии. Ясно белый монументальный вид в ранние утренние часы является результатом абсолютно чистой белой поверхности солнцезащитных ламелей, что является одновременно уникальным видом на здание и преимуществами дизайна в результате CCF.


Рисунки 6 и 7: Roche Building 1 Basel

Чтобы оценить как можно больше факторов производительности CCF-элементов, две независимые испытательные компании были заказаны с CCF-Mock-Up и элементами в двухэтапной процедуре. чтобы проверить свойства этого типа фасада для компании Roche.

Кроме того, испытательный офис был оборудован CCF-элементами, а также проверено взаимодействие с пользователями и установками HVAC.


Рисунки 8 и 9: Конструкция Roche 1, основные фасады в вертикальном и горизонтальном сечениях

6.Ламели солнцезащитные как ключевой элемент

В дополнение к влиянию различных ламелей SunProtecting на дневное освещение в офисе, этот испытательный офис использовался для долгосрочных испытаний эффективности защиты от солнца. Калориметрические испытания также проводились, чтобы гарантировать поддержание g-значений.

В ходе длительного испытания также были проверены возможные воздействия на механику и рабочие характеристики жалюзи в соответствии с правилами директивы ift VE 07 для таких испытаний.


Рисунок 10: Тестовый бокс, Fachhochschule Rosenheim
Рисунок 11: Тестовый ящик, VERU, Институт Фраунгофера, Долина в Хольцкирхене

Новый метод тестирования световодных жалюзи был рассмотрен в различных положениях с точки зрения их угловой точности и воспроизводимости образца для испытаний.

Эта проверка стала возможной благодаря фотометрическому устройству с цифровым управлением. На рисунке 13 показан элемент фасада со встроенным окном бокового обзора и маркерами.


Рисунок 12: Калориметрические измерения в ift Rosenheim (Источник: ift Rosenheim)
Рисунок 13: Вид сбоку элемента фасада, установленный на ребрах маркер (Источник: buswerk, Мюнхен)

Этот маркер был записан с помощью цифровой камерой и проанализированы в компьютерной программе, а также в графическом переводе (Рис. 14, ось Y = значение угла, абсцисса = значение времени).


Рис. 14: Запись увеличенного наклона предкрылка с течением времени (Источник: buswerk, Мюнхен)

С помощью этих тестов можно было сделать важные выводы для дальнейшей оптимизации всей системы.Речь шла не только о технических улучшениях подвесного оборудования, но и о разъяснениях в программном обеспечении для защиты от солнца.

7. Взгляд в будущее

Возврат к суперизолированным закрытым фасадным системам без возможности ручной вентиляции окон, но с уже отключенными функциями контролируемой вентиляции и рекуперации тепла, а также с уменьшением прозрачных частей фасада - это будущее, который является возможным способом реализации энергосберегающих ограждающих конструкций здания. эффективный и вместе с тем визуально привлекательный.

На фоне все более дефицитных энергоресурсов сейчас как никогда важно продвигать новые и перспективные технологии. Тип фасада и планировка нового фасада завершенного здания 1, проектируемого в настоящее время здания 2 и нового pRed Center of Roche в Базеле являются хорошими примерами дальновидных и перспективных зданий.

Большой потенциал с технической точки зрения заключается в использовании все более мощных типов защиты от солнца с улучшенными характеристиками управления светом или в творческом использовании совершенно новых решений для защиты от солнца, таких как качественные солнцезащитные шторы с очень индивидуальным внешним видом.


Рис. 15: Richti Areal, CH Wallisellenstrasse, CCF с занавесками

Новый и инновационный тип фасада CCF, по нашей оценке, является шагом в правильном направлении и, без сомнения, новой ключевой технологией в проектировании двустенных фасадов в 21 веке.

Вывеска

Roche Bau 1
Заказчик: F. Hoffmann La-Roche AG / CH-Basel
Архитектор: Herzog & de Meuron / CH-Basel
Планировка фасада: Drees & Sommer / CH-Basel
Застройщик фасада: Gartner / D- Gundelfingen

Roche Rotkreuz
Клиент: Roche Diagnostics AG / CH-Rotkreuz
Архитектор: Burkhardt + Partner AG / CH-Basel
Разработчик фасада: Gartner / D-Gundelfingen

Power Tower Linz
Заказчик: Energie AG Верхняя Австрия / A-Linz
Архитектор Проектный проект: Weber & Hofer AG / CH-Zurich
Архитектор-дизайнер: Проф.Kaufmann & Partner / A-Linz
Производитель фасада: GIG GmbH / A-Puchheim

Район Ричти Валлизелленштрассе
Заказчик: Allreal Group
Архитектор Проект: Wiel Arets Architects / Маастрихт - Амстердам - ​​Цюрих
Застройщик фасада: Gartner / D-Gundelfingen

Вентилируемые фасады сзади - Фасады HVG

Задние вентилируемые фасады широко используются во всем мире на протяжении многих лет, чтобы обеспечить естественный, энергоэффективный метод облицовки коммерческих и жилых зданий.

Многослойная конструкция, система состоит из дождевого экрана на внешнем слое в сочетании с рамой, атмосферостойкой мембраной, изоляцией, подрамником и вентилируемой полостью.

Современный метод строительства фасадов, вентилируемые фасады с тыльной стороны, набирает обороты в Австралии, поскольку разработчики, архитекторы и строители понимают принципы и преимущества систем защиты от дождя.

Разница между температурой на лицевой стороне облицовочной панели и температурой воздушной полости создает изменение плотности воздуха, что приводит к «эффекту дымохода», который создает восходящий поток воздуха внутри полости.

Система облицовки дождевыми экранами содержит открытые или закрытые стыки с вентиляционной полостью, чтобы капли воды не проникали в систему.

В качестве защиты к каркасу здания прикреплена атмосферостойкая мембрана, которая образует оболочку. В экстремальных погодных условиях через стыки может пройти минимальное количество воды.

Из-за вентилируемого характера системы эта влага будет стекать по задней стороне панели и стекать через нижнюю часть фасада.

Разница между температурой на поверхности облицовки и температурой воздушной полости приводит к изменению плотности воздуха, что приводит к «эффекту дымохода», который создает восходящий поток воздуха внутри полости. Снижая влажность и повышая эффективность изоляции, задние вентилируемые фасады не страдают от плесени, грибка и гнили, что делает их чрезвычайно прочными и практически не требующими обслуживания.

Система облицовки дождевым экраном не позволяет каплям воды проникать в конструкцию, но в качестве защиты к каркасу здания прикреплена атмосферостойкая мембрана.В экстремальных погодных условиях минимальное количество воды может пройти через стыки, но из-за вентилируемого характера системы эта влага будет стекать по задней стороне панели и стекать с нижней части фасада.

Для получения дополнительной информации о задних вентилируемых фасадах, пожалуйста, свяжитесь с нами по телефону: 1300 881 712 или нажмите здесь, чтобы получить контактную форму:

Задние вентилируемые фасады с присущим им потоком воздуха обеспечивают ряд явных преимуществ по сравнению с другими фасадными системами;

  • Тепловой КПД
  • Звукоизоляция
  • Охрана окружающей среды
  • Энергосбережение

Крепежные системы TRESPA:

TS200 - Фиксированное механическое маскирование

TS200v1.1 (цилиндр)

ТС200х2.1 (цилиндр)

ТЦ200 (14-Софит) - (Цилиндр) С400х2.1

TS700 - Непосредственная фиксация винтами с цветовой кодировкой

TS700h2.1_A_ Vert Joint Новый с TOP HAT

винт без шайбы Деталь h2 Черно-белый

Крепежные системы Swisspearl:

Фасадные панели
Swisspearl устанавливаются на деревянные или металлические конструкции.

Метод крепления с помощью «видимых» шурупов или заклепок обеспечивает эффективное крепление к несущим конструкциям.Фактически, головки креплений доступны в тех же оттенках цвета, что и панели, и едва заметны даже на небольшом расстоянии, поскольку они сливаются с общей поверхностью

SIGMA | Скрытая насадка для панели

Скрытая насадка разработана для приложений с высочайшими эстетическими стандартами. Этот высокотехнологичный метод использования подчеркивает всю привлекательность отделки поверхности панелей Swisspearl®.

SIGMA для скрытого крепления панелей доступен для панелей
толщиной 8 и 12 мм.

Панели поставляются с завода точно обрезанными по размеру, включая точки крепления к задней стороне панели. Алюминиевые детали устанавливаются на панели на месте, и панели подвешиваются на соответствующие опоры на несущем каркасе.

Подрамник изготавливается либо из деревянных реек, покрытых слоем EPDM для защиты от влаги; либо металлом, то есть алюминием или оцинкованной сталью.

Металлический подрамник (алюминий или оцинкованная сталь)

Подрамник | Панельные опоры

Панели поставляются с крепежом, но без опорных профилей
.Это оставляет большое преимущество гибкости для архитектора или заказчика с двумя вариантами:

  • Подрамник из стандартной шляпки и Z-профиля (экономичный)
  • Подрамник (доступно много товаров)

Загрузки:

Ресурс по системе и технологиям Swisspearl

Сведения об исправлении

доступны для загрузки ниже:

Swisspearl, деталь горизонтального крепления, деталь

Swisspearl - Детальный профиль вертикального крепления

Новостройка с навесным вентилируемым фасадом большого формата

Сегодня мы представляем новый пример крупногабаритной облицовки с вентилируемым фасадом.Проект, расположенный в центре города Сабадель (Барселона), представляет собой комплекс жилых, парковочных и коммерческих помещений площадью более 650 квадратных метров. Облицовка фасадов решена широкоформатной облицовкой, которая будет поддерживаться нашей смешанной системой PF-ALT-SO.

Широкоформатная облицовка с дождевым фасадом

Этот комплекс многоквартирных жилых домов, парковок и коммерческих помещений расположен в центре города Сабадель. В плане и в разрезе здание четко сформулировано, чтобы правильно решить новаторский дизайн угла и избежать столкновений с существующими зданиями.В интерьере здания выделено большое пространство общественного пользования, на которое можно попасть с двух точек.
  • Architecht : Sanabria & Planas-Gallego arquitectos / Vea-Resino arquitectos
  • Адрес: Rambla de Sabadell, (Барселона)
  • Ориентировочная площадь: 650 м2
  • Система: PF-ALT / SO
  • Тип здания: Многоквартирный дом, коммерческие помещения и паркинг
  • Облицовка: Dekton от Cosentino
Облицовка вентилируемых фасадов решена горизонтальными профилями из оцинкованной стали, которые повторяют следы перекрытий.Среди этих профилей - широкоформатная облицовка Dekton с вертикальным форматом 1050 x 2700 мм. Пустоты фасада сохраняют ту же вертикальную композицию и окружены плитами из оцинкованной стали.

Ниже мы покажем вам фотографии состояния работ.


Система PF-ALT / SO

Система PF-ALT / SO используется для поддержки облицовки вентилируемых фасадов большого формата. Смешанная механическая и химическая система, относящаяся к линейке Premium.


Система PF-ALT / SO представляет собой полностью скрытое анкерное крепление с вертикальными профилями и , специально разработанное для вентилируемых фасадов уменьшенной толщины , таких как керамогранит, фиброцемент, агломераты, композиты, стекло или ламинаты высокого давления (HPL).

Заднее крепление LOPO China Terracotta Facade Panel Производитель

Для различных требований к конструкции фасадов и навесных стен LOPO предлагает соответствующие решения для систем установки и крепежных компонентов.LOPO также предлагает индивидуальные варианты обработки терракотовых панелей и багетов, включая сверление, изгибы задней стороны, горизонтальную и вертикальную резку, резку под углом и т. Д.

Общая система установки LOPO для вентилируемых фасадов из терракоты:

  • LOPO T30mm Facade Несущая система

    Эта несущая система подходит для всех видов фасадных терракотовых фасадных панелей LOPO. Его легко установить, а отдельную терракотовую панель можно заменить отдельно.Панели можно ориентировать в горизонтальном и вертикальном расположении, регулируя систему поддержки.


  • Система поддержки фасада LOPO T18 мм

    Эта монтажная система подходит для легких терракотовых панелей LOPO (толщина: 15-18 мм), которые имеют задние экструдированные канавки для установки. Система требует меньшей глубины вентилируемой полости.


  • Система крепления багетов и жалюзи LOPO

    Базовая система установки терракотовых багетов LOPO включает решение для бокового и заднего крепления.Багеты можно устанавливать горизонтально, вертикально или под любым определенным углом.
    Ознакомьтесь с кратким описанием системы установки багетов LOPO.


Дополнительные детали терракотового дождевого экрана для монтажа системы доступны по запросу.

  • Панель T18 мм Крепление

    Система несущих рам и фиксирующие зажимы, используемые для тонкой терракотовой фасадной плитки с канавками. LOPO China предлагает индивидуальные механические решения на базе зажимов для конкретного проекта.

  • Крепление панели T30мм

    Крепежные элементы LOPO для терракотового навесного вентилируемого фасада (двустенная панель толщиной: 20,22,24,30,40 мм). Могут быть разработаны и предоставлены как горизонтальные, так и вертикальные опорные системы.

  • Крепление для багета

    LOPO предлагает системы бокового и заднего крепления для терракотовых багетов и изделий с жалюзи. Системы крепления из оцинкованной стали, алюминия и архитектурной нержавеющей стали могут быть адаптированы в соответствии с требованиями конструкции фасада.

Толщина энергоэффективной теплоизоляции для систем навесных вентилируемых фасадов

[1] Технико-экономическая оценка повышения теплозащиты ограждающих конструкций в регионе.Грызлов В.С. Вестник Череповецкого государственного университета. 2010. № 3. С. 74-78.

[2] Горшков А.С., Кнатко М.В., Ефименко М.Н. Энергоэффективность современных зданий: от проблем к решению (часть 1) / Кровельные и изоляционные материалы, №1 (25), 2009. - с. 46-48.

[3] Колотилкин Б.М. Долговечность жилых зданий. М .: Изд-во литературы по строительству, 1965. 254 с.

[4] ГОСТ 30494-96.Здания жилые и общественные. Параметры микроклимата в помещениях. М., (1999).

[5] Руководство по расчету теплопотребления эксплуатируемых жилых зданий / Руководство АВОК-8-2007.М .: «Авок-Пресс» - 2007. - 22 с.

[6] Упрощенная модель минимизации расхода суммарной энергии, идущей на строительство и эксплуатацию зданий.Савин В.К. Academia. Архитектура и строительство. 2010. № 1. С. 80-84.

[7] Горшков А.С. Энергоэффективность в строительстве: вопросы нормирования и меры по снижению энергопотребления зданий. / Инженерно-строительный журнал. 2010. № 1 (11). С. 9-13.

[8] Горшков А.С., Гладких А.А. Мероприятия по повышению энергоэффективности в строительстве / Academia. Архитектура и строительство. 2010. № 3. С. 246-250.

[9] Горшков А.С., Гладких А.А. Мероприятия по повышению энергоэффективности в строительстве / Academia. Архитектура и строительство. 2010. № 3. С. 246-250.

[10] Горшков А.С. Энергоэффективность в строительстве: вопросы нормирования и меры по снижению энергопотребления зданий / Инженерно-строительный журнал. 2010. № 1. С. 9-13.

[11] Петриченко, М.Р. Нестационарная фильтрация в однородном массиве почвы / Энергетика и техника. 2012. №46 (3). С. 198-200.

[12] Бухарцев, В.Н., Петриченко М.Р.Нестационарная фильтрация в однородном грунтовом массиве / Энергетика и техника. 2012. №46 (3). С. 1-3.

DOI: 10.1007 / s10749-012-0331-z

[14] Бухарцев, В.Н., Петриченко М.Р.Задача фильтрации в однородном прямоугольном массиве грунта решается вариационными принципами / Энергетика и техника. 2012. №46 (3). С. 185-189.

DOI: 10.1007 / s10749-012-0329-6

[15] Бухарцев, В.Н., Петриченко М.Р.Задача фильтрации в однородном прямоугольном массиве грунта решается вариационными принципами / Энергетика и техника. 2012. №46 (3). С. 1-5.

DOI: 10.1007 / s10749-012-0329-6

[16] Бухарцев, В.Н., Петриченко М.Р. Аппроксимация кривой депрессии притока в идеальную траншею / Энергетика и техника. 2011. №44 (5). С. 374-377.

DOI: 10.1007 / s10749-011-0193-9

[17] Бухарцев, В.Н., Петриченко М.Р. Аппроксимация кривой депрессии притока в идеальную траншею / Энергетика и техника. 2011. №44 (5). С. 1-4.

DOI: 10.1007 / s10749-011-0193-9

[18] Бухарцев, В.Н., Петриченко М.Р. Аппроксимация кривой депрессии притока в идеальную траншею / Энергетика и техника. 2011. №44 (5). С. 1-4.

DOI: 10.1007 / s10749-011-0193-9

[19] Петриченко, М.Р., Харьков Н.С. Экспериментальное исследование накачивающего действия винтового потока / Техническая физика. 2009. №54 (7). С. 1063-1065.

[20] Бухарцев, В.Н., Петриченко М.Р. Состояние механико-энергетического баланса интегрального потока с переменным расходом / Энергетика и техника. 2001. №35 (4). С. 189–194.

[21] Бухарцев, В.Н., Петриченко М.Р. Состояние механико-энергетического баланса интегрального потока с переменным расходом / Гидротехническое строительство. 2001. №35 (4). С. 189–194.

[22] Бухарцев, В.Н., Петриченко М.Р.Условия механико-энергетического баланса интегрального потока с переменным расходом / Гидротехническое строительство. 2001. №35 (4). С. 189–194.

[23] Петриченко, М.Р. Конвективный тепломассообмен в камерах сгорания поршневых двигателей. Основные результаты / Теплообмен. Советские исследования. 1991. №23 (5). С. 703-715.

[24] Петриченко, Р.М., Канищев А.Б., Захаров Л.А., Кандакжи Б. Некоторые принципы сгорания однородных топливовоздушных смесей в цилиндре двигателя внутреннего сгорания / Журнал инженерной физики. 1990. №59 (6). С. 1539-1544.

DOI: 10.1007 / bf00870411

[25] Навесные вентилируемые фасады: обзор основных проблем.Немова Д.В. Инженерно-строительный журнал. 2010. № 5. С. 7-11.

[26] СНиП 23-02-2003.Тепловая защита зданий. М., (2004).

[27] Овчаренко Е.Г. Теплоизоляционные материалы и конструкции: Учебник для средних профессионально-технических учебных заведений. М .: ИНФРА-М, 2003. - 268 с.

[28] О комплексном показателе тепловой защиты оболочки здания.Гагарин В.Г., Козлов В.В. АВОК: вентиляция, отопление, кондиционирование воздуха, теплоснабжение и строительная теплофизика. 2010. № 4. С. 52-61.

[29] Сапегина Е.А. Энергоэффективность системы навесного фасада с воздушным вентилируемым зазором. Дисс. на соискание квалификации магистр техники и технологии по направлению строительства. СПбГПУ, 2009. - 67с.

[30] Энергоэффективность.Д. Истоп, Д. Крофт. Лонгман. 1990. 400 с.

[31] Экономическая эффективность энергосберегающих мероприятий.Аверьянова О.В. Инженерно-строительный журнал. 2011. № 5. С. 53-59.

[32] Энергоэффективность в строительстве: вопросы нормирования и меры по снижению энергопотребления зданий.Горшков А.С. Инженерно-строительный журнал. 2010. № 1. С. 9-13.

[33] К вопросу о долговечности и энергоэффективности современных ограждающих стеновых конструкций жилых, административных и производственных зданий.Кнатко М.В., Ефименко М.Н., Горшков А.С. Инженерно-строительный журнал. 2008. № 2. С. 50-53.

[34] К вопросу об энергосбережении и о повышении энергетической эффективности в зданиях.Гошка Л.Л. Инженерно-строительный журнал. 2010. № 5. С. 38-42.

[35] Системный подход к энергосбережению в инженерных сетях зданий.Гошка Л.Л. Инженерно-строительный журнал. 2011. № 1. С. 66-71.

[36] Петриченко, Р.М., Шабанов А.Ю. Гидродинамика Масляного Слоя Под Поршневыми Кольцами Двигателей Внутреннего Сбора. Гидродинамика масляной пленки под поршневыми кольцами двигателя внутреннего сгорания. ] / Труды ФИАН. 1985. №411. С. 38-42.

[37] Ватин, Н.I. Весовой вектор преобразователя проводимости корреляционного расходомера / Магнитогидродинамика Нью-Йорк, Нью-Йорк, 1985. №21 (3) C. 316-320.

[38] Боченинский, В.П., Ватин Н.И., Шмаров В.С. Результаты исследования переходных процессов в жидкометаллических контурах с мгд-насосами / (1981).

[39] Ватин, Н.И., Михайлова Т. Вычисление функции взаимной корреляции индуцированного потенциала для развитого турбулентного потока с осесимметричным профилем средней скорости / Магнитогидродинамика, Нью-Йорк, Нью-Йорк (1986).

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
