Ремонт кирпичной кладки | Статьи ГК «ТДСМ»

Из-за неравномерной усадки фундамента, выветривания раствора, осадков, температурных перепадов и других факторов со временем возникает необходимость в ремонте кирпичной кладки. Дефекты могут быть разными, однако даже при незначительных повреждениях лучше проводить работы сразу. Это позволит продлить срок службы здания.

Методы ремонта кирпичной кладки

Важно помнить, что ремонт кирпичной кладки стен в отдельных местах всегда начинается с устранения причин, которые привели к разрушению. Если не разобраться с основной проблемой, нарушение целостности будет продолжаться. Последовательность работ зависит от типа дефектов.

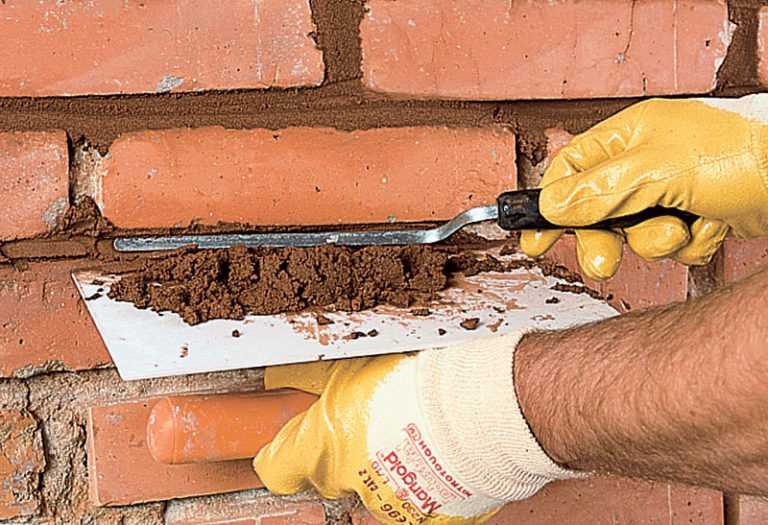

Ремонт швов кирпичной кладки фасада

Швы очищаются от старого раствора с помощью молотка и зубила.
Из стыков вычищается пыль (щеткой или воздухом под давлением).
Швы смачиваются водой для лучшего схватывания с раствором.
Стыки заполняются составом, заколерованным в подходящий цвет.
Заключительный этап ремонта швов кирпичной кладки — их «состаривание» с помощью кельмы и расшивки. Это нужно, чтобы восстановленный участок не бросался в глаза.

Ремонт трещин в кирпичной кладке

После устранения причин, из-за которых появились трещины, проводят их осмотр. Поврежденные участки очищаются от раствора, после чего на них устанавливаются бумажные или гипсовые маяки. Если через месяц они остаются целыми, а ширина дефектов не превышает 5–10 мм, ремонт трещин на кирпичной кладке наружных стен сводится к их заделке:

щели очищаются от пыли и грязи, смачиваются водой;
готовится жидкий раствор с мелким песком в соотношении 1:3;

раствор заливается в трещины с помощью спринцовки, шприца или другого приспособления.

При большей ширине трещин и повреждении маяков используются другие технологии.

Установка поперечных связей. Перпендикулярно трещине в стене вырубаются борозды глубиной до 3 см. (Их длина — по 50 см с обеих сторон повреждения.) Полость заполняют густым раствором, в который вдавливают арматурные прутья диаметром 6–10 мм.
Перекладка кирпичной стены. Ремонт и восстановление кладки начинается с разборки сверху вниз. После этого участок заделывается реставрационным кирпичом. Элементы укладываются «в замок».

Для ремонта внутренних трещин и дефектов в кирпичной кладке также используется технология инъектирования — закачки под давлением специальных составов, заполняющих все пустоты, через предварительно высверленные отверстия. Метод подходит как для ликвидации единичных повреждений, так и для общего усиления конструкции.

Восстановление наружных стен при больших повреждениях

Если масштаб проблем уже не позволяет провести ремонт кирпичной кладки в отдельных местах, ее перекладывают по всей глубине. Технология предусматривает:

Монтаж временного укрепления для неповрежденных стен выше разрушенного участка.
Разбор разрушенной части.
Строительство нового участка стены с использованием полужесткого цементно-песчаного раствора.
Демонтаж укрепляющей конструкции (не раньше, чем через 7–10 суток после завершения п. 3).

При необходимости небольшой ремонт кирпичной кладки (восстановление швов, заделку мелких потрескавшихся областей) можно выполнить своими руками. Однако в случаях, когда стена отклоняется от вертикали, разломы пересекают подряд более 4 рядов, а глубина механических повреждений достигает 20 мм, лучше обратиться к профессионалам. Здесь понадобится капитальный ремонт кирпичной кладки фасада.

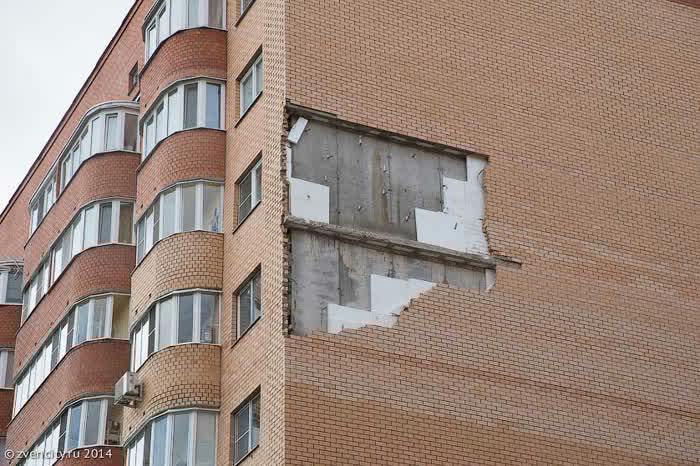

Ремонт кирпичной кладки многослойных фасадов в СПб

Усиления облицовки из керамического пустотелого кирпича в зданиях с многослойными ограждающими конструкциями.

В последнее время на смену традиционным конструктивным решениям стен из керамического полнотелого кирпича пришли новые, выполненные с учетом современных требований к тепловой защите зданий. Такими являются комплексные конструкции из энерго-эффективных материалов (пустотелый керамический кирпич, ячеистый бетон, различные виды плитного утеплителя).

На сегодняшний день одним из актуальных вопросов обеспечения эксплуатационной надежности фасадов является решение комплекса проблем, связанных с выбором оптимальных методов ремонта и усиления облицовки из керамического пустотелого кирпича в зданиях с многослойными ограждающими конструкциями.

Попытки устранения дефектов и повреждений в современных многослойных конструкциях зданий, возведенных в период с 1998 г, выявили отсутствие методики ремонта и неэффективность применения существующих технологий восстановления кирпичной кладки (инъецирование кладки, усиление растворной обоймой, «лечение» кладки путем расшивки и зачеканки трещин, замена поврежденных участков и т.п.) и «лечению» трещин в облицовке из лицевого кирпича.

Документы:

Альбом технических
решений, PDF

Альбом технических
решений, DWG
(AutoCAD)

Протокол определения расчетного сопротивления анкерного крепления

Рекомендация Союза
Архитекторов России

Основной каталог

про систему спиральных
анкеров

Каталог по ремонту многослойных фасадов

Применение существующих методов ремонта и усиления облицовки из пустотелого керамического кирпича толщиной 120 мм не позволяет решать задачи обеспечения надежности и долговечности наружных стен. Традиционные способы ремонта были разработаны в основном для несущих каменных конструкций. Вопросы ремонта и усиления облицовок здания, выполненных в виде отдельно стоящих стен, не рассматривались. Несмотря на сложность задачи, научный потенциал отечественных специализированных организаций и современный опыт специалистов европейских стран позволяют выбрать оптимальные решения по быстрому и качественному ремонту и усилению каменных конструкций.

В качестве решения проблемы ремонта многослойных ограждающих конструкций, а именно, ремонта трещин облицовочного слоя и закрепления облицовки к внутреннему слою возможно применение специальных ремонтных гибких спиралевидных связей — Системы спиральных анкеров RSA, которая позволяет:

Произвести ремонт трещин облицовочного слоя кладки.
Произвести работы по ремонту и созданию новых деформационных швов.
Произвести закрепление ремонтируемого облицовочного слоя кладки к существующей кирпичной, бетонной стене, или стене из ячеистого бетона.
Так же система позволяет произвести закрепления нового участка стены, где разрушенная кладка снята и восстановлена, к существующей несущей стене.
Все данные виды работ могут быть выполнены в зимнее время с применением зимнего монтажного состава и зимнего химического анкера.

Использование данной методики, наряду с резьбовыми шпильками и арматурными стержнями, имеет ряд преимуществ:

Форма изделия обеспечивает простую и быструю установку посредством ударных воздействий ручным или механическим способом. При использовании электроинструмента необходимо использование специального адаптера.
Закрепление ремонтной связи происходит в результате самообразующегося механического замка между спиралью и винтообразным пазом, возникающего в процессе установки в материале основания (бетон и железобетон различных классов, включая ячеистый, керамические материалы, древесину).
При установке связи в материале основания не возникает напряжений и распора (отсутствие концентраторов напряжения), что позволяет осуществлять установку вблизи края конструкции.
Шаг расстановки связей и глубина заделки в основании определяется в соответствии с расчетом и на основе поверочных испытаний прочности заделки связи в материал основания, проведенных непосредственно на объекте.

Одно из наиболее ценных преимуществ в том, что после проведения ремонтных работ внешний облик здания практически остается без каких-либо следов ремонта, т. к. связи устанавливаются заподлицо в материал основания (кирпич, бетон, растворный шов), при этом место установки затирается мастиками с добавками пигментов, подобранными в цвет фасада.

Результаты анализа зарубежного опыта по ремонту и реконструкции каменных зданий, в том числе зданий с облицовкой из керамического кирпича, а также испытания, проведенные в лаборатории кирпичных, блочных и панельных зданий ЦНИИСК им. В. А. Кучеренко, подтверждают высокую эффективность применения спиралевидных гибких ремонтных связей.

Видео о применении системы

Подробная пошаговая инструкция по монтажу системы RSA-bar

Подробная пошаговая инструкция по монтажу RSA-tie с удлинителем

Подробная пошаговая инструкция по монтажу системы для ремонта многослойных фасадов

В помощь конструктору.
Типовые узлы, применяемые для ремонта многослойных фасадов.
Основные правила проектирования.

При разработке рабочей документации необходимо соблюдать основные правила проектирования, выведенные на основании многолетнего практического опыта и достаточно полно представленные в Альбоме технических решений. Так же следует учитывать общие правила проектирования с применением системы спиральных анкеров RSA.

1. Ремонт трещин облицовочного слоя.
Общие правила проектирования с применением спиральных анкеров RSA-bar:

Монтаж спиральной арматуры RSA-bar ведется предпочтительно горизонтально или вертикально поперек трещины.
Диаметр спиральной арматуры RSA-bar предпочтительно Ø6мм или Ø8мм, реже Ø10мм.
Длина спиральной арматуры RSA-bar 50 см от края трещины плюс боковое смещение около 20 см при наличии нескольких рядов спиральной арматуры, общая длина спиральной арматуры RSA-bar не менее 100 см, при наклонных трещин длинна спиральной арматуры RSA-bar с обоих сторон так же не менее 50 см.
Вертикальное расстояние между рядами спиральной арматуры RSA-bar – через 3-5 рядов кладки (от 25-40 см), в зависимости от толщины кладки (в один, полтора, два и т.д. кирпича).

Обратите внимание на особенности применения в области края, вблизи стеновых проемов, а также на углах и сводах. Смотрите Альбом технических решений или запросите эскизы при необходимости.
По возможности соедините группы трещин вместе более длинными спиральными кусками арматуры RSA-bar.
При необходимости наращивания длинны спиральной арматуры RSA-bar перекрещивание кусков д. б. не менее 50 см.
Глубина штрабы для монтажа спиральных анкеров обычно от 3.0 см до 5.0 см.
Количество спиральных анкеров один-два-три укладываемых в одну штрабу зависит от толщины стены и ширины раскрытия трещины.
Сначала в штрабу наносится первый слой монтажного состава толщиной 1.0 см, в него вдавливается анкер, затем следующий слой до полного заполнения штрабы, в случае установки двух и более спиральных анкеров в одну штрабу, между ними наносятся слои монтажного состава толщиной 1.0 см и финишный слой до полного заполнения штрабы.
Все данные виды работ могут быть выполнены в зимнее время с применением зимнего монтажного состава и зимнего химического анкера.

Выбор диаметра и количества спиральной арматуры RSA-bar в зависимости от трещин и толщины кладки:

	раскрытие трещин ⩽ 10мм			раскрытие трещин > 10мм
	толщина кладки ⩽ 250мм	толщина кладки 250. ..510мм	толщина кладки более 510мм	толщина кладки ⩽ 510мм	толщина кладки более 510мм
RSA-bar Ø6мм	штраба глубиной 30мм	–	–	–	–
RSA-bar Ø8мм	–	штраба глубиной 40мм	штрабы с обеих сторон глубиной по 40мм	штраба глубиной 50мм, 2 шт. анкера в штрабу	штрабы с обеих сторон глубиной по 50мм, 2 шт. анкера в штрабу

Физико-механические характеристики спиральных анкеров RSA

	Площадь поперечного сечения, мм²	Масса, кг/м	Условный предел текучести, н/мм²	Предел прочности на разрыв, Н/мм²
	Площадь поперечного сечения, мм²	Масса, кг/м	Условный предел текучести, н/мм²	Предел прочности на разрыв, Н/мм²
Ø6мм	8,9	0,071	919,3	994,38
Ø8мм	10,4	0,083	1028,84	1163,46
Ø10мм	12,9	0,094	945,74	1124,03

Подробная инструкция по монтажу RSA-bar для “зашивания” трещин

2. Укрепление деформационных швов.
Общие правила проектирования с применением спиральных анкеров RSA-bar:

Часть анкера в одну сторону от шва укладывается традиционным образом на состав для анкеров, а вторая половина вставляется в пластиковую трубку и после этого укладывается на состав в штрабу.
Таким образом достигается жесткое закрепление анкера в одной половине стены и его свободное перемещение в другой. Стороны жесткого закрепления концов чередуются в шахматном порядке. Получаются своеобразные “рельсы” по которым могут двигаться стены при температурном расширении.
Диаметр спиральной арматуры RSA-bar предпочтительно Ø8мм.
Длина спиральной арматуры RSA-bar 50 см от края деформационного шва.

Подробная инструкция по монтажу RSA-bar для деформационных швов

3. Общие правила проектирования с применением спирального анкера RSA-tie:

Вертикальное расстояние между спиральными анкерами RSA-tie ≤500 мм
Горизонтальное расстояние между спиральными анкерами RSA-tie ≤750 мм
Не менее 5 спиральных анкеров RSA-tie на один м² стены
По свободным краям дополнительно минимум 3 спиральных анкера RSA-tie на п/метр длина края
Вокруг проемов расстояние между спиральными анкерами в два раза меньше
В пустотелый кирпич спиральный анкер устанавливается на полиэстерный химический анкер через сетчатую гильзу, чтобы предотвратить вытекание химического состава в полости конструкции и пустотелого кирпича

Глубина заделки в несущую конструкцию спирального анкера RSA-tie:

Глубина заделки в полнотелый кирпич не менее 90. 0 мм
Глубина заделки в пустотелый кирпич не менее 80.0 мм (на химический анкер через сетчатую гильзу)
Глубина заделки в тяжелый бетон не менее 90.0 мм
Глубина заделки в ячеистый бетон — 100-150 мм

Расчетные и максимальные значения несущей способности RSA-tie:

	Характеристики		Усилия вырыва
	Диаметр, мм	Глубина заделки, мм	Макс. значение		Расчетное значение
	Диаметр, мм	Глубина заделки, мм
Ячеистый бетон В2.5, Д600	8	100 150	2,41 3,87	4,17 7,53	0,39 0,58	0,35 0,47
Полнотелый керамический кирпич М100	8	90	4,03	6,29	0,57	0,20
Пустотелый керамический кирпич М150	8	80	2,55	6,19	0,32	0,08
Тяжелый бетон В30	8	60 90	2,96 4,0	6,85 6,27	0,06 0,53	0,03 0,09

Более подробную информацию для подготовки проекта можно посмотреть
в разделах «Технологические карты» и «Примеры применения».

Технологические карты

1. Технологическая карта ремонта трещин несущей стены спиральными анкерами RSA

1. Работы по усилению кирпичной кладки в зоне трещин (косые несквозные трещины в штукатурке и кирпичной кладке, раскрытием от 5мм до 10 мм) выполняются после расчистки и расшивки трещин путем установки спиральных анкеров системы RSA диаметром 6.0-8.0 мм, через 4 ряда кладки, по технологии производителя.

специальным инструментом (штроборезом) в месте установки анкера выполнить горизонтальный шов (штрабу) глубиной не менее 4-5 см в кладке стены и шириной 1 см. Ширина и глубина шва должна обеспечивать покрытие анкера раствором не менее 1 см со всех сторон, а длина штрабы обеспечивать перекрытие трещины, с каждой стороны, не менее 500 мм.
шов очистить от мусора и пыли сжатым воздухом, увлажнить.
в заднюю область шва при помощи шовного пистолета ввести первый слой монтажного состава для спиральных анкеров RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) толщиной около 2 см.
спиральный анкер диаметром 6.0-8.0 мм вдавить в свежеуложенный раствор.
после установки анкера шов окончательно заполнить монтажным составом для спиральных анкеров RSA до внешней поверхности кладки стены.

2. Работы по усилению кирпичной кладки в зоне трещин (косые несквозные трещины в штукатурке и кирпичной кладке, раскрытием от 10 мм до 30 мм) выполняются после расчистки и расшивки трещин путем установки двух спиральных анкеров системы RSA диаметром 8 мм, последовательно друг за другом, через 4 ряда кладки, по технологии производителя.

специальным инструментом (штроборезом) в месте установки анкера выполнить горизонтальный шов (штрабу) глубиной не менее 5-6 см в кладке стены и шириной 1 см. Ширина и глубина шва должна обеспечивать покрытие каждого анкера раствором не менее 1 см со всех сторон, а длина штрабы обеспечивать перекрытие трещины, с каждой стороны, не менее 500 мм.
шов очистить от мусора и пыли сжатым воздухом, увлажнить.
в заднюю область шва при помощи шовного пистолета ввести первый слой раствора для спиральных анкеров RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) толщиной около 2 см.
первый спиральный анкер вдавить в свежеуложенный раствор.
далее в заднюю область шва при помощи шовного пистолета ввести второй слой раствора для спиральных анкеров RSA толщиной около 2 см.
второй спиральный анкер вдавить в свежеуложенный раствор
после установки анкеров шов окончательно заполнить раствором для спиральных анкеров RSA до внешней поверхности кладки стены.

3. Работы по усилению кирпичной кладки в зоне трещин (косые сквозные трещины в штукатурке и кирпичной кладке, раскрытием от 5мм до 30 мм) выполняются аналогично п.1 и п.2 так же после расчистки и расшивки трещин, путем установки спиральных анкеров системы RSA, с внешней и внутренней поверхности конструкции, диаметром 8 мм, через 4 ряда кладки, по технологии производителя.

2. Технологическая карта установки спиральных анкеров системы RSA.
Восстановление гибких связей на поле стены.

1. Установка гибких связей по полю стены.
Основной слой (несущая стена) тяжелый бетон — лицевой слой либо полнотелый, либо пустотелый кирпич.
Анкер устанавливается через центр кирпича (в ложок кирпича).
Спиральный анкер RSA-tie 8.0 мм.

Произвести разметку расположения связей, в соответствии с проектной документацией (обычно 5 шт на м², вблизи проемов и углов 10 шт на м²).
Пробурить сквозное отверстие Ø10мм в кладке облицовочного слоя. Отверстия бурить безударным способом специальным буром по керамике.
Глубину отверстия в несущем слое из железобетона бурить не менее 90мм (бурить ударным способом).
В случае если лицевой слой выполнен из пустотелого кирпича, произвести разбуривание отверстия в нем до Ø12-13.0 мм (желательно «попасть» отверстием в пустоты кирпича, изготовить шаблон для бурения).
Отверстия очистить от буровой муки и строительного мусора с помощью ершика и насосика для воздуха.
Установить химический анкер в пистолет-выпрессовыватель

Установить на химический анкер смесительный миксер

Установить на кончик миксера удлинительную трубку

При помощи удлинительной трубки (удлинителя RSA-extender требуемой длины) заполнить химическим анкером BIT-STICK или BIT-PE отверстие в ж\бетоне.
Далее произвести установку отрезанного в размер и при необходимости выпрямленного спирального анкера RSA-tie 8.0, дождаться полимеризации химического состава (см. инструкцию на этикетке).
В случае если лицевой слой выполнен из полнотелого кирпича заполнить отверстие между спиральным анкером RSA-tie 8.0 и кирпичом, при помощи удлинительной трубки (удлинителя RSA-extender требуемой длины) химическим анкером BIT-STICK или BIT-PE
При необходимости удалить излишки химического состава с поверхности облицовочного слоя с помощью шпателя. После полного отверждения химического анкера BIT-STICK или BIT-PE затереть поверхность ремонтного отверстия.
В случае, если лицевой слой выполнен из пустотелого кирпича, в пробуренном отверстие Ø12-13.0 мм лицевого слоя произвести монтаж металлической сетчатой гильзы RSA-MS, длинной 100 мм (надеть на спиральный анкер RSA-tie), для компенсации расхода химического анкера. Заполнить внутренний объем сетчатой гильзы, при помощи удлинительной трубки (удлинителя RSA-extender требуемой длины) химическим анкером BIT-STICK или BIT-PE. (В зимнее время спиральный анкер устанавливается на химический анкер BIT-NORD.)

При необходимости удалить излишки химического состава с поверхности облицовочного слоя с помощью шпателя. После полного отверждения химического анкера BIT-STICK или BIT-PE затереть поверхность ремонтного отверстия.

2. Установка гибких связей по полю стены.
Основной слой (несущая стена) ячеистый бетон или полнотелый кирпич — лицевой слой пустотелый кирпич.
Спиральный анкер устанавливается через центр кирпича (в ложок кирпича).
Спиральный анкер RSA-tie 8.0 мм

Произвести разметку расположения связей, в соответствии с проектной документацией (обычно 5 шт на м², вблизи проемов и углов 10 шт на м²).
Если несущий слой – ячеистый бетон, то пробурить сквозное отверстие Ø12мм только в облицовочном слое. Отверстия бурить безударным способом ТОЛЬКО специальным буром по керамике.
Если несущий слой – полнотелый кирпич, то пробурить сквозное отверстие Ø12мм в кладке облицовочного слоя безударным способом специальным буром по керамике на толщину облицовочного слоя. Далее пробурить направляющее отверстие УДАРНЫМ СПОСОБОМ диаметром 5.0 мм в несущем слое из полнотелого кирпича.
Отверстия очистить от буровой муки и строительного мусора с помощью ершика и насосика для воздуха.
Ударно, «насухо», при помощи специального адаптера произвести монтаж спирального анкера во внутреннем несущем слое из ячеистого бетона, на глубину не менее 150. 0 мм, а в несущем слое из полнотелого кирпича произвести монтаж спирального анкера в направляющее отверстие, на глубину не менее 90.0 мм.

В пробуренном отверстие Ø12-13.0 мм лицевого слоя произвести монтаж металлической сетчатой гильзы RSA-MS (надеть на спиральный анкер RSA-tie), для компенсации расхода химического анкера.

Ввести химический анкер BIT-STICK или BIT-PE, в пространство между сетчатой гильзой и спиральным анкером (в лицевой слой), при помощи удлинительной трубки (удлинителя RSA-extender требуемой длины). В зимнее время спиральный анкер устанавливается на химический анкер BIT-NORD.

При необходимости удалить излишки химического состава с поверхности облицовочного слоя с помощью шпателя.
После полного отверждения химического анкера BIT-STICK или BIT-PE затереть поверхность ремонтного отверстия.

3. Технологическая карта устройства деформационных швов
при ремонте многослойных фасадов

Вертикальные швы.

Произвести разметку участка стены в соответствии с проектом.
Установить спиральный анкер RSA-tie 8.0 мм по технологии (см. П. 1), с шагом по высоте через 4 ряда.
Выполнить штробу в горизонтальных швах кладки лицевого слоя на глубину 40мм при помощи штробореза или бороздодела, произвести вычинку раствора. Шаг установки горизонтальных спиральных анкеров RSA-bar, 6мм принять через 7 рядов.
Очистить прорезанный горизонтальный шов от обломков кирпича, строительного мусора и пыли с помощью сжатого воздуха.
С помощью штробореза, бороздодела или сабельной пилы прорезать в облицовочном слое вертикальный деформационный шов шириной 15мм на полную высоту кладки и на толщину кирпича (120мм).
Заполнить шов утеплителем типа Rockwool ЛАЙТ БАТТС на всю высоту.
Установить в шов уплотнительную прокладку типа Вилатерм д-20мм.
Равномерно нанести монтажный состав RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) на дно прорезанного горизонтального шва на толщину 10-15мм по всей длине. На один из прямолинейных участков вычинки горизонтального шва установить пластиковую трубку, длиной 500мм,таким образом, чтобы трубка не выступала за край (внутрь) вертикального шва.
Установить спиральные анкеры RSA-bar, 6мм. Анкер должен располагаться на расстоянии 15-20 мм от наружной грани облицовки. Один конец спирального анкера RSA-bar поместить внутрь пластиковой трубки.
Заполнить растворный шов монтажным составом RSA, оставив 3-5мм для затирки под сущ. цвет швов.
Затереть вертикальный шов герметизирующей мастикой.

Горизонтальные швы.

Разметить расположение плит перекрытия здания и высотное положение стального опорного уголка.
Выполнить горизонтальную штрабу в горизонтальном шве, где расположен опорный уголок для образования зазора между верхом кладки и низом опорного уголка 20мм.
Очистить прорезанный горизонтальный шов обломков кирпича, строительного мусора при помощи сжатого воздуха.
Установить в горизонтальный шов утеплитель типа ……. по всей длине шва.
Установить в шов уплотнительную прокладку ……….
Затереть шов герметизирующей мастикой.

4. Прочие сопутствующие работы

Ремонт поверхностей лицевого слоя

Произвести демонтаж поврежденных участков лицевого слоя (сколы лещадок) до прочного основания кирпича.
Очистить поверхности от пыли, остаток кирпича и т/п.
Нанести на увлажненную поверхность цементную штукатурку.
Финишную отделку поврежденных поверхностей выполнить реставрационной смесью.

При неремонтопригодных разрушениях допускается устройство термовставок.
Например на углах здания.

Произвести разметку расположения термовставок на углах здания.
Установить спиральный анкер RSA-tie, 8мм на расстоянии 180мм от угла по технологии см. П. 1, с шагом по высоте 4 ряда.
Демонтировать кладку облицовочного слоя (1.5 кирпича от угла) на всю высоту. При производстве демонтажных работ не допускать обрушения фрагментов кладки с высоты.
Закрепить первый L-образный слой оцинкованный профиль 100х50х2 мм к железобетонной стене шпильками 10х130 мм на химический анкер BIT EA с шагом 500мм по высоте.
Скрепить второй L-образный оцинкованный профиль 100х50х2мм с первым с помощью оцинкованных заклепок.
Установить уголковый оцинкованный профиль 100х100х2 в проектное положение, соединив его с L-образным профилем соединительными пластинами 80х200х2 с шагом 300мм с помощью саморезов.
Произвести монтаж теплоизоляционных плит типа Rockwall ФАСАД БАТТС ЭКСТРА на клей СТ180.
Нанести армирующий слой клеевым составом СТ190 по стеклосетке.
Нанести грунт типа Ceresit СТ137, толщиной 5-8мм.
Окрасить поверхность фасадной краской (марка и цвет по согласованию с Заказчиком).

5. Технологическая карта ремонта трещин в кладке лицевого слоя
спиральными анкерами RSA

Ремонт трещин в кладке лицевого слоя.

Произвести разметку расположения горизонтальных стержней и анкеров на участках с трещинами. Спиральный анкер RSA-bar, 6мм наметить с шагом не более чем через 4 ряда по высоте, и с выступом от оси трещины не менее 500мм. Расположение спиральных анкеров RSA-tie 8мм наметить в шахматном порядке через 2 ряда по высоте и 500мм по горизонту. Отступ от оси трещины для анкерных стержней принять не менее 50мм.
Установить спиральный анкер RSA-tie 8 мм в проектное положение по технологии (см. п.1).
Выполнить штрабу в горизонтальных швах кладки лицевого слоя на глубину 40мм при помощи штробореза или бороздодела, произвести вычинку раствора.
Очистить прорезанный горизонтальный шов от обломков кирпича, строительного мусора и пыли с помощью сжатого воздуха.
Равномерно нанести состав RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) на дно прорезанного горизонтального шва, толщиной 10-15мм от наружной грани облицовки.
Установить спиральный анкер RSA-bar 6мм. Спиральный анкер должен располагаться на расстоянии 15-20мм от наружной грани облицовки.
Заполнить растворный шов монтажным составом RSA, оставив 3-5мм для затирки под сущ. цвет.
Выполнить затирку швов под цвет существующих растворных швов.

Примеры реализованных проектов

Типовые решения

Крепление парапетов в пустотелых стенах

Устройство балки в стене

Ремонт неработающих оконных перемычек

Фото реализованных проектов

Бесплатная консультация по применению

Если вас заинтересовала система RSA, то наша компания может:

Совершить выезд на ваш объект и проконсультировать по применению системы. Мы также располагаем аккредитованными подрядчиками в регионах. Актуальный список подрядчиков указан в разделе «Контакты».
Оказать удаленные консультации и тех/поддержку при предоставлении фото материалов и подробном описании проблемы.
По Вашей заявке профессиональные и обученные специалисты нашей компании качественно и быстро выполнят усиление и ремонт кирпичной кладки, а также сопутствующие гидроизоляционные работы, работы по ремонту и защите бетона и железобетона, усиление и ремонту фундаментов, подвалов, и т.д.

Мы также готовы ответить на возникшие вопросы

по телефону — 8 (812) 960-25-19
или по почте — [email protected]

10 простых шагов по ремонту наружной кирпичной облицовки

Если вы обнаружите трещины в кирпичной облицовке, это может немного беспокоить. Может показаться, что ваш дом обречен на протечки из-за плохой установки. Обычно причина растрескивания кирпичной облицовки заключается в том, что ваш установщик не использовал компенсационные швы или не нанес достаточно влаги, чтобы раствор затвердел. Со временем оседание фундамента также приводит к неизбежным трещинам в кирпичной облицовке.

Поскольку растрескивание является обычным явлением, может потребоваться поверхностный ремонт фундамента, в зависимости от того, где находится кирпичная облицовка. Однако отремонтировать наружную кирпичную облицовку можно и самостоятельно. Вот 10 простых шагов, чтобы восстановить внешний кирпичный шпон.

Шаг 1

Во-первых, вам нужно убедиться, что у вас есть нужные инструменты и материалы. Сюда входят:

Молоток
Долото
Растворная смесь типа N
Распылитель с водой
Мастерок
Фуганковый инструмент

Этап 2

Взгляните на кирпичную облицовку, чтобы найти остатки раствора. Если они съемные, выковыряйте их зубилом. Для частей, которые ослаблены, но не хотят поддаваться, аккуратно используйте молоток и долото, чтобы выдолбить раствор примерно на сантиметр в глубину или около того. Затем вы можете удалить весь раствор, удерживающий отслоившийся кирпичный шпон на месте. В зависимости от того, насколько она рыхлая, вы можете вывернуть кирпич. Тем не менее, обычно требуется немного больше долбления, чтобы полностью ослабить все. Только не долбите сам кирпич, так как вам нужно будет использовать его повторно, чтобы получить однородный вид.

Шаг 3

Удалите остатки раствора со стены.

Этап 4

Следуйте инструкциям по приготовлению растворной смеси типа N. Вы хотите получить консистенцию картофельного пюре. Лучший способ избежать слишком жидкой консистенции — добавлять воду небольшими порциями, пока не будет достигнута желаемая консистенция.

Шаг 5

Распылите из пульверизатора место, где вы заменяете кирпич, а также обратную сторону кирпича, чтобы подготовить его для лучшего прилипания раствора.

Шаг 6

С помощью шпателя нанесите достаточное количество раствора на пустое место так, чтобы оно было ровным с существующим раствором на стене. Возьмите кусок кирпичного шпона и вдавите его в раствор.

Вы замечаете трещины в кирпичной облицовке снаружи? Позвоните отраслевым специалистам компании Grand River Natural Stone сегодня, чтобы получить квалифицированную консультацию.

Свяжитесь с нами

Шаг 7

Используйте шпатель, чтобы заполнить окружающие области большим количеством раствора, стараясь соответствовать внешнему виду раствора на стене. Это поможет сохранить более последовательный внешний вид, поэтому ваш ремонт не будет таким очевидным.

Шаг 8

Дайте раствору высохнуть до такой степени, чтобы при нажатии на раствор едва можно было различить отпечаток большого пальца.

Шаг 9

Используйте инструмент для расшивки швов, чтобы улучшить внешний вид строительного раствора, чтобы добиться максимального совпадения с окружающими швами. Соскребите лишний раствор с поверхности кирпича чистым шпателем.

Этап 10

В качестве последнего штриха вам необходимо продолжать опрыскивать швы водой в течение четырех дней, чтобы раствор успел затвердеть и высохнуть должным образом. Как упоминалось выше, одна из причин, по которой ваш раствор может треснуть или рассыпаться, заключается в том, что раствору не давали застыть достаточно долго. Вы же не хотите, чтобы это повторилось! Вы также можете использовать эти шаги для ремонта каменного шпона и искусственного камня.

Вы хотите отремонтировать наружную кирпичную облицовку этой весной? Позвоните специалистам Grand River Stone сегодня, чтобы получить наилучшие доступные решения.

_{Источники:}

_{https://homeguides.sfgate.com/fix-loose-brick-veneer-32126.html}

_{https://www.doityourself.com/stry/how-to- ремонт-экстерьер-кирпич-шпон}

_{https://jadeengineering.biz/the-real-truth-about-brick-veneer-cracks/}

_{https://inspectapedia. com/structure/Brick_Veneer_Wall_Loose.php}

Ремонт стен из кирпичной фанеры – Brick Restoration, Inc.

Стены из кирпичной фанеры часто могут вырваться из стяжек, предназначенных для их крепления. Эта проблема часто связана с сильным движением фундамента, но может быть вызвана и другими причинами. Оставленные незакрепленными, эти стены в конечном итоге становятся неустойчивыми, отслаиваются от здания и разрушаются. Мы являемся экспертами в ремонте стен из кирпичной фанеры и можем защитить любую структуру стены из кирпичной фанеры, которая у вас может быть. 9№ 0003

Крепление кирпичной облицовки

Наша эксклюзивная система настенного крепления — это ответ. Наши ремонтные бригады могут установить крепления, чтобы закрепить практически любую стену из шпона, независимо от размера или типа. Если вы позаботитесь об этой проблеме до того, как она станет серьезной, вы сэкономите бесчисленное количество долларов на восстановление и избавитесь от ответственности за обрушившуюся стену.

При ремонте облицованной кирпичом стены крайне важно полностью осмотреть рассматриваемую конструкцию, чтобы определить, какие точки крепления нуждаются в ремонте.

Наши друзья из HomeAdvisor опубликовали информативную статью о тонкостях облицовочного сайдинга из кирпича и о том, как определить, какой у вас дом: кирпичный или полнотелый.

Разница

Бесплатное предложение: Мы относимся к нашим оценкам как к консультациям и даем экспертные рекомендации.
Эксперты-каменщики: Каменщики имеют в среднем 20-летний опыт ремонта кирпичной кладки.
Гарантия совпадения миномета: Наши каменщики практически художники, и мы гарантируем соответствующий раствор.

Предварительная оценка

Мы максимально упростили запись на прием. Хотите поговорить с хорошим приятным человеком? Отлично, позвоните нам по телефону (281) 558-1828. Хотите заполнить действительно крутую короткую контактную форму? У нас это тоже есть. Не волнуйтесь, мы на самом деле празднуем, когда приходят эти формы.

Консультация

Наши специалисты по реставрации обучены относиться к встречам как к консультациям. При таком подходе мы ориентируемся на предоставление экспертных советов и рекомендаций о том, как экономически эффективно достичь ваших целей. После обсуждения объема предстоящих работ и решения любых возможных проблем ваш специалист по реставрации определит, можно ли подготовить смету на месте. В некоторых случаях требуется больше времени для подготовки максимально точной оценки.

Утвердить предложение

Мы отправим вам по электронной почте письменное предложение для рассмотрения в течение 24 часов. Вы можете утвердить его, просто ответив на электронное письмо или позвоните нам, если у вас есть какие-либо вопросы или проблемы. После того, как предложение будет одобрено, мы назначим дату завершения работ. После планирования большинство работ можно выполнить за один день.

Приступаем к работе

За день до запланированной даты работы специалист по реставрации позвонит вам и сообщит, какие бригады будут работать на вашем объекте и в какое время они прибудут.

Саргорстрой
